| Caractéristiques techniques | Microphone à condensateur, directivité omnidirectionnelle, fréquence de réponse de 20 Hz à 20 kHz, sensibilité de -45 dBV/Pa. |
|---|---|
| Utilisation | Idéal pour les présentations, les conférences et les applications de théâtre, se fixe facilement sur des lunettes ou des vêtements. |
| Maintenance et réparation | Nettoyer régulièrement la grille du microphone avec un chiffon doux, vérifier les connexions et remplacer les piles si nécessaire. |
| Sécurité | Éviter l'exposition à l'humidité excessive, ne pas utiliser à proximité de sources de chaleur. |
| Informations générales | Compatible avec de nombreux systèmes sans fil Shure, léger et discret, livré avec un clip de fixation. |
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice MX153 - SHURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MX153 de la marque SHURE.

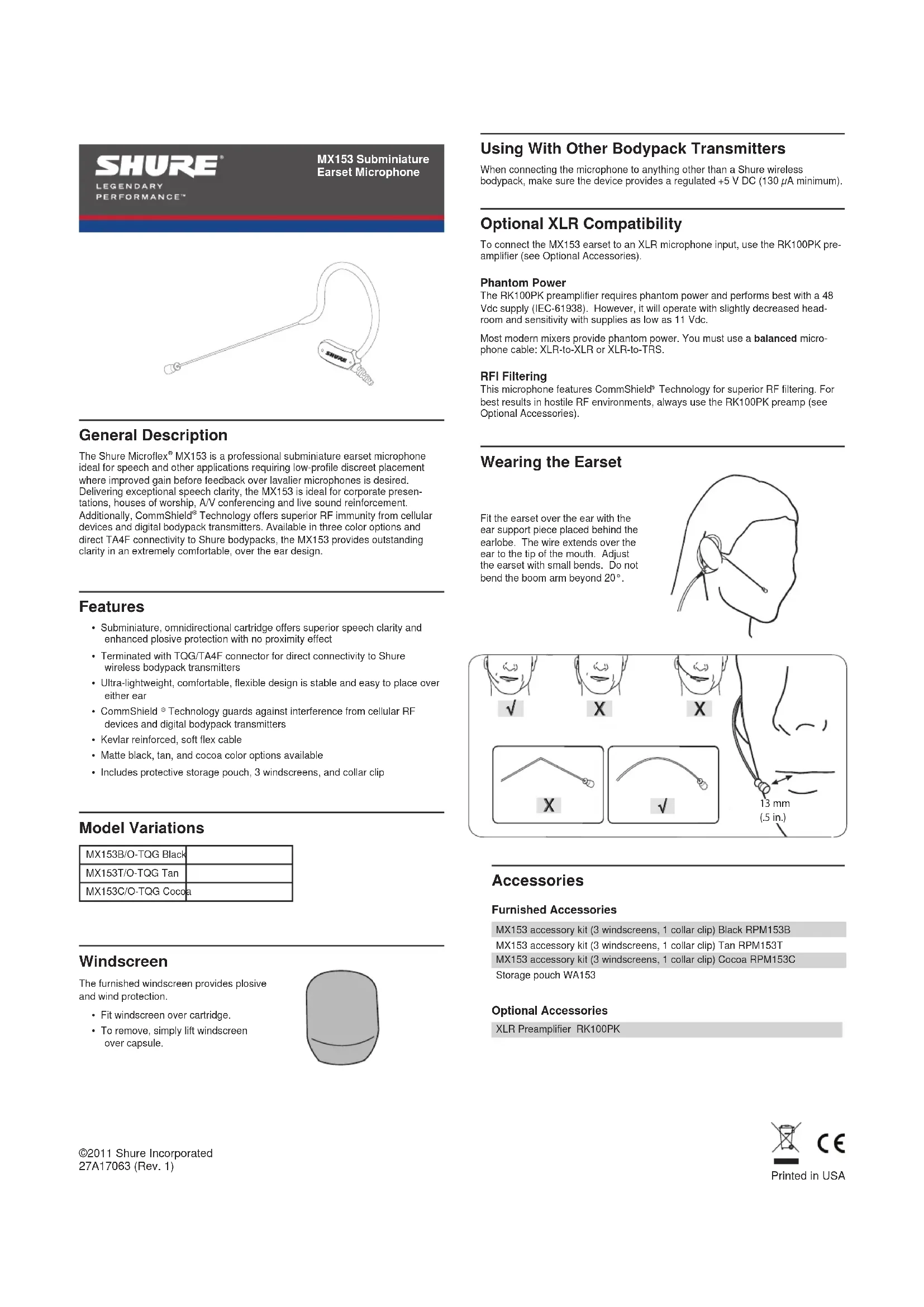

MODE D'EMPLOI MX153 SHURE
FREQUENCY (Hz) 1219.2 mm (48 in.) GREEN SHIELD PIN 2 PIN 3 PIN 12.2K Ω1 uF 10V ECM FET CAPSULE OVERMOLD BOOM TUBE SHIELDED CABLE CASE CONNECTOR PIN 4 N/CDescription générale Le Shure Microflex MX153 est un micro tour d’oreille miniature professionnel con-çu pour la voix parlée et autres applications exigeant un placement ultra discret et pour lesquelles un gain plus élevé avant Larsen par rapport au micro-cravates est souhaité. Offrant une clarté exceptionnelle de la voix, le MX153 est idéal pour les présentations en entreprise, les lieux de culte, les conférences audiovisuelles et la sonorisation en direct. De plus, la technologie CommShield offre une immunité RF supérieure par rapport aux appareils cellulaires et aux émetteurs de poche nu-mériques. Disponible en trois couleurs et équipé du connecteur TA4F permettant une connexion directe aux émetteurs de poche Shure, le MX153 offre une intelligi-bilité exceptionnelle dans un design tour d’oreille extrêmement confortable. Variantes MX153B/O-TQG NoirMX153T/O-TQG ChairMX153C/O-TQG Cacao Utilisation avec les autres émetteurs de poche Si le microphone est branché sur tout autre appareil qu’un émetteur de poche sans fil Shure, il est indispensable que celui-ci délivre une alimentation continue régulée de +5 V (130 µA minimum). Port du tour d’oreille Accessoires Caractéristiques
- La capsule omnidirectionnelle miniature offre une clarté supérieure de la voix et une protection accrue contre les plosives sans effet de proximité• Terminé par un connecteur TQG/TA4F permettant une connexion directe aux émetteurs de poche sans fil Shure• La conception ultra légère, confortable et flexible est stable et facile à positionner sur l’oreille• La technologie CommShield protège contre les parasites créés par les appareils RF cellulaires et les émetteurs de poche numériques• Câble extra-souple renforcé de Kevlar• Couleurs disponibles : noir mat, chair et cacao• Comprend une pochette de rangement, 3 bonnettes anti-vent et une pince à vêtement Compatibilité XLR en option Pour brancher le tour d’oreille MX153 sur une entrée de microphone XLR, utiliser le préamplificateur RK100PK (voir Accessoires en option). Alimentation fantômeLe préamplificateur RK100PK nécessite une alimentation fantôme et fonctionne le mieux avec une alimentation 48 V c.c. (IEC-61938). Cependant, l’utilisation avec une alimentation minimale de 11 V c.c. est possible au prix d’une réduction de la plage dynamique et d’une légère baisse de sensibilité. La plupart des mélangeurs modernes offrent une alimentation fantôme. Il est nécessaire d’utiliser un câble de microphone symétrique : XLR-XLR ou XLR-Jack. Filtrage RFCe microphone est doté de la technologie CommShield offrant un meilleur filtrage RF. Pour obtenir les meilleurs résultats dans les environnements RF hostiles, tou-jours utiliser le préampli RK100PK (voir Accessoires en option). Accessoires fournisKit d’accessoires MX153 (3 bonnettes anti-vent, 1 pince à vêtement) NoirRPM153BKit d’accessoires MX153 (3 bonnettes anti-vent, 1 pince à vêtement) ChairRPM153TKit d’accessoires MX153 (3 bonnettes anti-vent, 1 pince à vêtement) CacaoRPM153CPochette de rangement WA153Accessoires en optionPréamplificateur XLR RK100PKAjuster le micro sur l’oreille en pla-çant le support d’oreillette derrière le lobe de l’oreille. La perchette prend place entre l’oreille et la comissure des lèvres. Ajuster le micro en courbant la perchette doucement et progressivement. Ne pas courber la perchette de plus de 20°. Bonnette anti-vent La bonnette anti-vent fournie assure la protection contre les plosives et le vent.• Positionner la bonnette anti-vent sur la capsule.• Pour l’enlever, soulever simplement la bonnette anti-vent au-dessus de la capsule. 13 mm (.5 in.)
©2011 Shure Incorporated27A17063 (Rev. 1)Printed in USAHomologations Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103- 2:1996 pour les environnements résidentiels (E1) et d’industrie légère (E2). La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/ europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : 49-7262-92 49 0 Télécopie : 49-7262-92 49 11 4 Courriel : info@shure.de Remarque : Les informations dans ce guide sont sujettes à modification sans préa- vis. Pour plus de détails sur ce produit, visiter www.shure.com.
