ElectroMotion FX2 - Haut-parleur Martin Logan - Notice d'utilisation et mode d'emploi gratuit

Marque	Martin Logan
Modèle	ElectroMotion FX2
Type de produit	Haut-parleur (enceinte)
Dimensions (H x L x P)	37,9 cm x 35,5 cm x 17,2 cm
Poids	7,3 kg
Réponse en fréquence	55–25 000 Hz ± 3 dB
Impédance	5 ohms (compatible 4, 6, 8 ohms)
Sensibilité	93 dB à 2,83 volts/mètre
Fréquence de raccord	2 300 Hz
Haut-parleur haute fréquence	Deux transducteurs Motion pliés de 1,25 x 2,4 po (3,16 cm x 6,1 cm) avec diaphragme de 4,5 x 2,75 po (11,4 x 6,98 cm)
Haut-parleur basse fréquence	Cône en papier de 6,5 po (16,51 cm) avec panier en aluminium moulé
Boîtier	Deux ports bass-reflex ; format de chambre asymétrique non résonant
Puissance d'amplificateur recommandée	20–200 watts
Bornes de raccordement	Fiches bananes à pression
Protection	Thermique/courant du haut-parleur d'aigus
Rodage	Environ 72 heures à 90 dB (niveaux d'écoute moyens)
Entretien et nettoyage	Chiffon microfibres ou brosse douce ; ne pas vaporiser de produits nettoyants
Sécurité	Éteindre l'amplificateur avant raccordement ; ne pas exposer à l'eau/humidité ; réparations par un technicien compétent
Garantie	90 jours limitée automatique, extension à 5 ans sur enregistrement dans les 30 jours
Service client	Lun–Ven 8h–17h (heure du Centre) au [phone] ou [e-mail]

FOIRE AUX QUESTIONS - ElectroMotion FX2 Martin Logan

Comment nettoyer les enceintes ElectroMotion FX2 ?

Utilisez un chiffon exempt de poussière (microfibres) ou une brosse à poils doux. Ne vaporisez aucun produit nettoyant sur ou à proximité des haut-parleurs.

Puis-je placer l'enceinte près d'une télévision ?

Ces enceintes ne sont pas protégées magnétiquement. Évitez de les placer à moins de deux pieds d'un écran cathodique (CRT). Pour les téléviseurs LCD, LED ou plasma, il n'y a généralement pas de problème.

L'exposition au soleil peut-elle endommager les enceintes ?

Oui, les rayons UV peuvent détériorer le boîtier et les cônes. Évitez une exposition directe prolongée. Le verre filtre partiellement les UV, réduisant les risques.

Comment raccorder les enceintes à l'amplificateur ?

Éteignez l'amplificateur avant tout raccordement. Utilisez les bornes poussoir avec fils nus ou broches, ou retirez les embouts caoutchouc pour fiches bananes. Respectez la polarité (+/-).

Quel est le temps de rodage nécessaire ?

Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est recommandé avant une écoute critique.

Comment installer l'enceinte sur un mur ?

Utilisez le gabarit fourni pour repérer les trous. Percez des avant-trous de 1/8 po (ou 1/4 po avec ancrage si pas de montant). Fixez le support mural avec des vis Phillips de 1,5 po, puis suspendez l'enceinte par son boulon à épaulement.

Quelle est la garantie de l'ElectroMotion FX2 ?

Une garantie limitée automatique de 90 jours est incluse. Pour une extension à 5 ans, enregistrez le produit en ligne ou par courrier dans les 30 jours suivant l'achat.

Où se trouve le numéro de série ?

Le numéro de série est situé sous les bornes de raccordement à l'arrière de l'enceinte, ainsi que sur l'emballage.

Que faire en cas d'absence de signal sonore ?

Vérifiez que toutes les composantes sont allumées et que la source est lue. Contrôlez les câbles d'enceinte et les connexions. Si le problème persiste, contactez le service client.

Quels amplificateurs sont compatibles avec l'impédance de 5 ohms ?

L'enceinte est compatible avec des amplificateurs conçus pour 4, 6 ou 8 ohms. La puissance recommandée est de 20 à 200 watts.

MODE D'EMPLOI ElectroMotion FX2 Martin Logan

guide de l'utilisateur

Le Grand Fabricant D'Enceintes Américain

AVERTISSEMENT!

• Pour les réparations, faites appel à un technicien compétent.
• Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce module aux vapeurs d'eau ni à l'humidité.
• Veuillez éteindre l'amplificateur en cas de conditions anormales.
• Ne poussez pas l'enceinte au-delà de sa puissance nominale.

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse » potentielle près du produit qui peut être suffisante pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

En vertu de la directive WEEE de l'Union européenne (directive sur les déchets électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons que ce produit pourrait contenir des matériaux réglementés dont l'élimination doit faire l'objet de procédures de réutilisation et de recyclage particulières. À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union européenne de reprendre et de recycler ce produit gratuitement.

Pour trouver le distributeur le plus près, communiquez avec le revendeur du produit, envoyez un courriel à [e-mail] ou consultez le site Web martinlogan.com.

Notez que seul le produit est régi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

Raccordement....14

Installation.... 15

Rodage 15

Installation Sur Un Mur 15

Foire Aux Questions.... 17

Dépannage.... 17

Communiquer Avec Le Service à La Clientèle...17

Renseignements Généraux.... 18

Renseignements Sur La Garantie ..... 18

Numéro de Série 18

Service 18

Spécifications 19

Plans Dimensionnels 20

Numéro de Série : ____

Veuillez inscrire votre numéro de série ici pour pouvoir vous y référer facilement. Vous aurez besoin de ce renseignement lorsque vous remplirez votre enregistrement à la garantie. Le numéro de série est situé près des bornes de raccordement et sur l'emballage du produit.

AVERTISSEMENT! Éteignez l'amplificateur avant de faire des raccordements ou d'interrompre tout raccordement de signal!

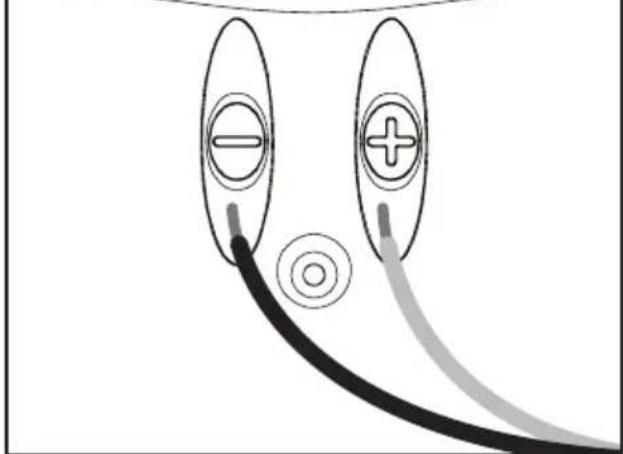

Ces enceintes sont dotées de bornes de raccordement facile à utiliser de style bouton-poussoir qui acceptent les fils nus ou les broches (fig. 2). De plus, en enlevant les garnitures en caoutchouc, elles acceptent les fiches bananes (fig. 3)

Attribuez la même couleur aux bornes (+) et (-) sur l'enceinte et l'amplificateur. Assurez-vous que tous les raccords sont bien faits.

Fig. 1

AVERTISSEMENT! Une installation autre que celle décrite dans le présent document exige des documents particuliers de MartinLogan.

RODAGE

Un rodage d'environ 72 heures à 90 dB (niveaux d'écoute moyens) est nécessaire avant toute écoute critique.

Remarque : cette enceinte n'est pas dotée d'une protection magnétique; par conséquent, vous ne devez pas la placer directement à côté ou au-dessus d'une télévision dotée d'un écran à tube cathodique (CRT).

INSTALLATION SUR UN MUR

Remarque : ces instructions supposent que la surface de montage est un cadre en bois ou en Sheetrock (Gyproc). Si vous souhaitez utiliser un autre type de surface, consultez un entrepreneur cautionné.

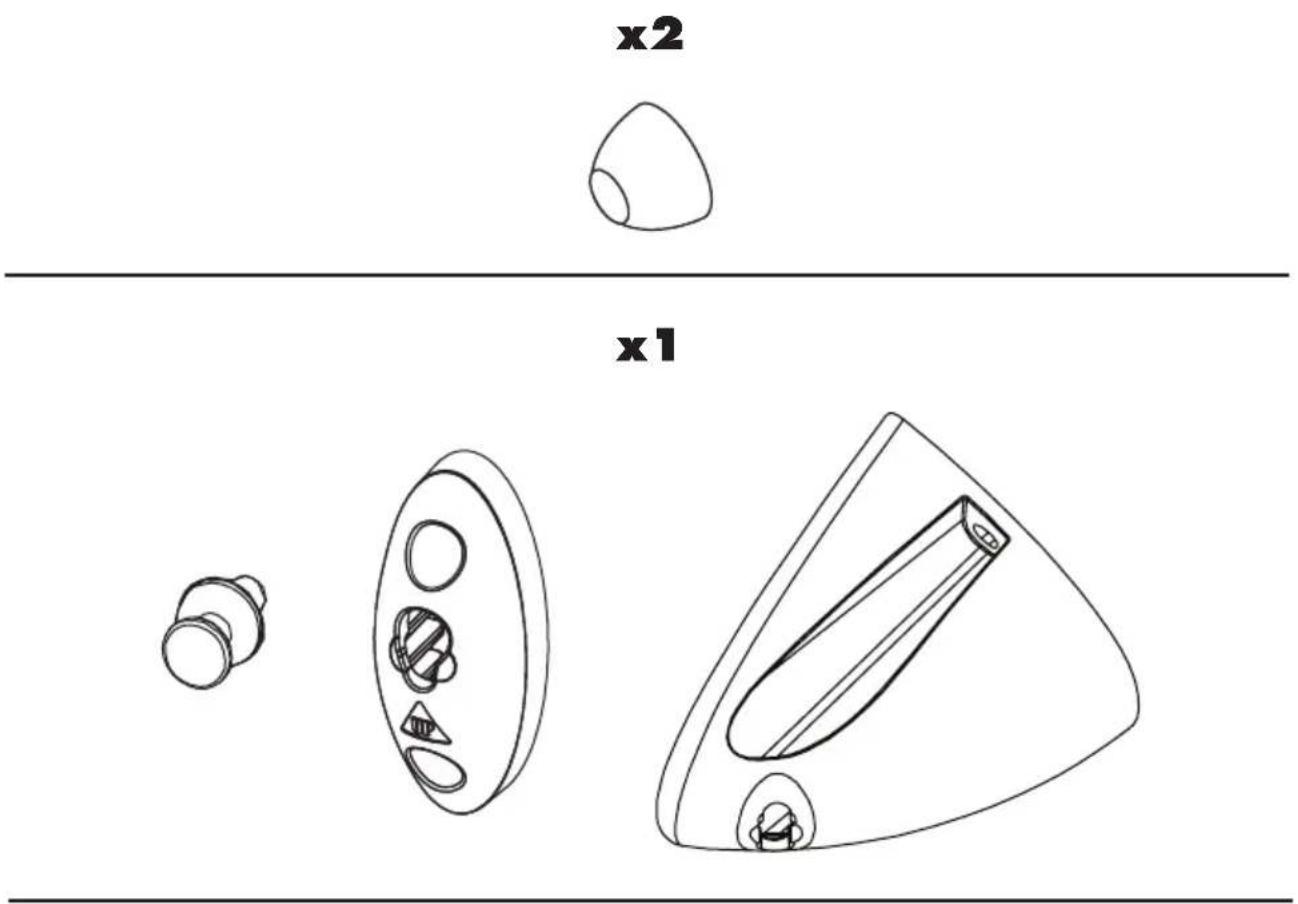

Matériel requis (compris) :

• (1) Gabarit d'installation
• (1) Support mural
• (1) Boulon à épaulement
• (2) Coussinets en caoutchouc

Matériel requis (non compris) :

• (2) Vis à tôle Phillips de 1,5 po
• (2) Ancrages à Sheetrock (Gyproc)

Outils requis (non compris) :

• Règle
- Niveau
• Perceuse électrique et trépans de 1/4 po et 1/8 po
- Tournevis Phillips

1. Revissez le boulon d'épaulement et installez les coussinets en caoutchouc à l'endroit indiqué (fig. 4).

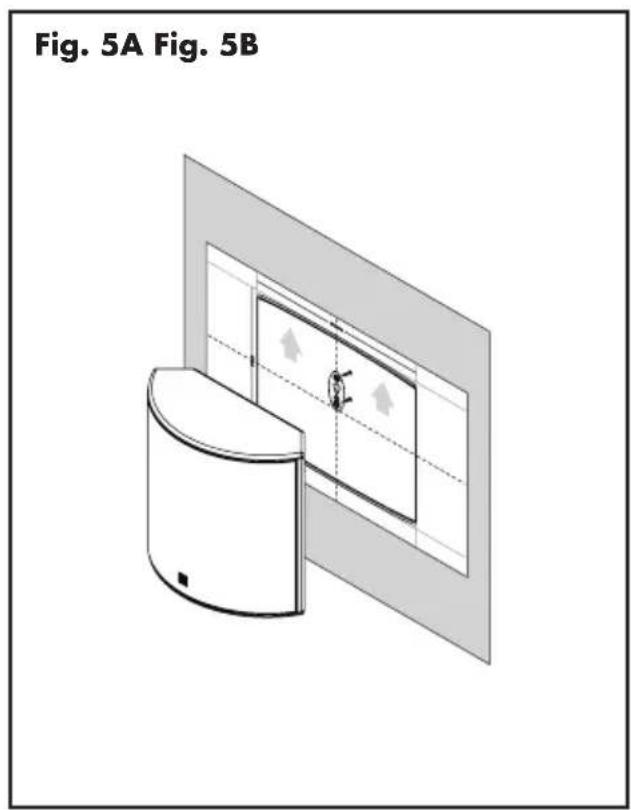

   2 Déterminez l'emplacement de montage à l'aide d'un niveau et du gabarit d'installation (fig. 5A-5B).
   3 Marquez les emplacements des trous de guidage.
   4 Percez les trous de guidage à l'aide d'un trépan de 1/8 po. Si un trou de guidage NE TOUCHE PAS un montant, élargissez-le à l'aide d'un trépan de 1/4 po et installez un encrage mural à cet endroit (fig. 6A & 6B).
   5 À l'aide des vis Phillips de 1,5 po, montez les supports muraux, tel qu'indiqué (fig. 6A & 6B).
   6 Suspendez l'enceinte, en guidant le boulon de montage mural dans le trou en forme de serrure du support mural

FOIRE AUX QUESTIONS

Comment nettoyer les enceintes?

Utilisez un linge exempt de poussière (comme un linge en microfibres) ou une brosse à poils doux pour enlever la poussière sur les enceintes. Ne vaporisez pas de produits nettoyants sur les haut-parleurs ou à proximité de ceux-ci.

Pouvez-vous me proposer une liste d'appareils électroniques et de câbles qui conviennent aux enceintes MartinLogan?

Nous n'avons aucun produit préféré et nous utilisons les appareils électroniques et les câbles de façon assez interchangeable. Nous vous proposons d'écouter plusieurs marques et surtout, de faire confiance à votre ouïe. Les revendeurs sont toujours la meilleure source de renseignements lorsque vous achetez de l'équipement audio supplémentaire.

Peut-il y avoir une interaction entre mes enceintes et la télévision dans mon système A/V?

Oui. Ces enceintes ne sont pas protégées et doivent être placées à au moins deux pieds d'une télévision dotée d'un écran à tube cathodique (CRT).

Est-ce que l'exposition à la lumière solaire nuira au rendement ou à la durée de vie de mes enceintes?

Nous recommandons de ne pas exposer les enceintes directement à la lumière solaire. Les rayons ultraviolets (UV) du soleil peuvent entraîner la détérioration du boîtier, des cônes de l'enceinte, etc. Les expositions de courte durée aux rayons UV ne posent pas de problème. La filtration des rayons UV par le verre diminuera grandement leurs effets négatifs.

DÉPANNAGE

Aucun signal de sortie

• Vérifiez que toutes les composantes du système sont allumées et que le matériel source est lu.
• Vérifiez les câbles de l'enceinte et les raccords.
  • Vérifiez tous les câbles interconnectés.
• Si vous n'est pas capable de résoudre votre problème, veuillez communiquer avec votre revendeur ou le service à la clientèle de MartinLogan (voir ci-dessous).

COMMUNIQUER AVEC LE SERVICE À LA CLIENTÈLE

Le service à la clientèle de MartinLogan est disponible du lundi au vendredi, de 8 h à 17 h (heure normale du Centre) en composant le [phone] ou en envoyant un courriel à l'adresse [e-mail].

RENSEIGNEMENTS GÉNÉRAUX

RENSEIGNEMENTS SUR LA GARANTIE

Vos enceintes sont vendues avec une garantie limitée automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de cinq ans. Pour obtenir la garantie limitée de cinq ans, vous devez remplir et retourner le certificat d'enregistrement à MartinLogan dans les 30 jours qui suivent la date d'achat. Pour plus de commodité, MartinLogan permet également l'enregistrement en ligne à la garantie à l'adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplie dans ses dossiers! Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec vos nouvelles enceintes, il vous est impossible de savoir si vous avez reçu des enceintes neuves. Le cas échéant, communiquez avec votre revendeur MartinLogan.

NUMÉRO DE SÉRIE

Un numéro de série est situé derrière l'enceinte, directement sous les bornes de raccordement. Le numéro de série est également inscrit sur l'emballage du produit.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a été acheté à l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service au titre de la garantie uniquement pour les appareils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.

2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui où il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur, mais tous les coûts des réparations (pièces, main-d'œuvre et transport) seront assumés par le propriétaire du produit MartinLogan.

3 Si, après avoir possédé l'enceinte pendant six mois, vous déménagez dans un pays autre que celui où vous avez acheté l'enceinte, votre garantie peut être transférable. Communiquez avec MartinLogan pour obtenir tous les détails.

SPÉCIFICATIONS*

Réponse de Fréquence ....

Dispersion ....

Sensibilité.

Impédance ....

Fréquence de Raccord.

Haut-parleur Haute Fréquence ....

Haut-parleur Basse Fréquence. . . . . . . . . . .

Boîtier ....

Composantes ....

Puissance d'Amplificateur Recommandée .....

Bornes de Raccordement.

Poids ....

Dimensions (HxLxP) ....

MARTINLOGAN ELECTRO MOTION FX2

55-25 000 Hz ± 3 dB

160° (horizontale) × 30° (vertical)

93 dB à 2,83 volts/mètre

5 Ohms. Compatible avec des amplificateurs classés 4, 6 ou 8 Ohms.

2,300 Hz

Deux transducteurs Motion pliés de 1,25 x 2,4 po (3,16cm x 6,1cm) avec diaphragme de 4,5 x 2,75 po (11,4 x 6,98cm).

Cône en papier de 6,5 po (16.51 cm) avec panier en aluminium-moulé. Format de chambre asymétrique non résonant.

Deux ports bass-reflex.

Inducteurs de bobine acoustique sur mesure, condensateurs en pellicule de polyester en série et capaciteurs électrolytiques avec faible DF. Protection terhmique/courant du haut-parleur d'aigüs.

20–200 watts

Fiches bananes à pression

16 lb (7,3 kg)

14,9 po x 14 po x 6,8 po (37,9 cm x 35,5 cm x 17,2 cm)

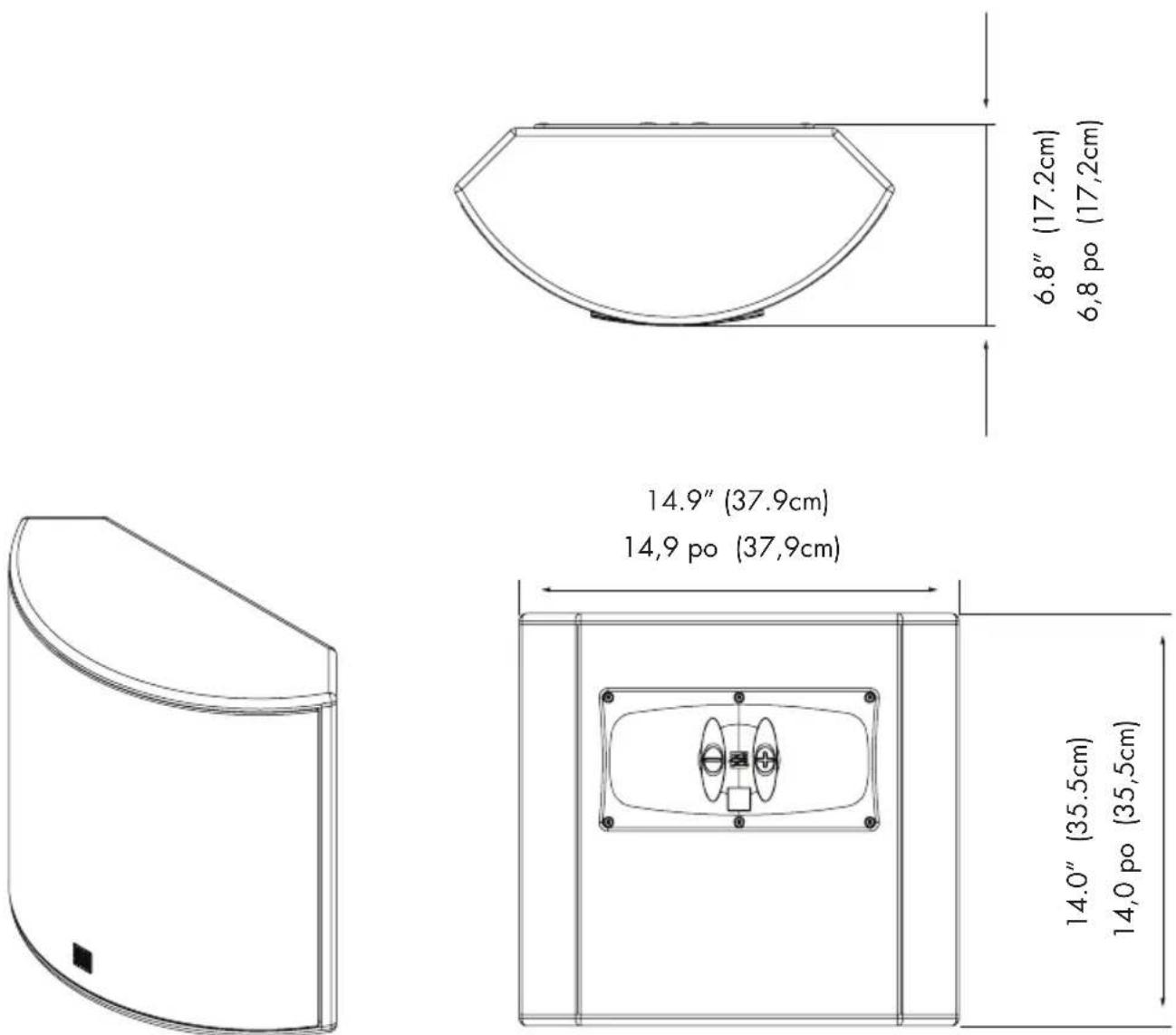

PLANS DIMENSIONNELS

MARTINLOGAN ELECTROMOTION FX2

14.9" (37.9cm)
14,9 po (37,9cm)

MARTIN LOGAN®

Le Grand Fabricant D'Enceintes Américain

Lawrence, Kansas, USA tél. [phone] téléc. 785.749.5320 www.martinlogan.com

P/N: 9500067 rev. 2

Rev. #040813©2013 Mart
