Caractéristique	Détails
Processeur	Intel Core de 10ème génération
RAM	Supporte jusqu'à 64 Go DDR4
Stockage	Slots M.2 pour SSD NVMe
Graphiques	Intel UHD Graphics
Connectivité	Wi-Fi 6, Bluetooth 5.0, ports USB 3.2
Dimensions	115 x 115 x 49 mm
Poids	1 kg
Système d'exploitation	Compatible avec Windows et Linux
Utilisation	Idéal pour les bureaux, le travail à distance et les applications multimédia
Maintenance	Accès facile aux composants pour mise à niveau
Sécurité	Support TPM 2.0 pour la sécurité des données
Garantie	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - PN62 ASUS

Comment redémarrer le ASUS PN62 ?

Pour redémarrer le ASUS PN62, maintenez enfoncé le bouton d'alimentation pendant environ 5 secondes jusqu'à ce que l'appareil s'éteigne, puis appuyez de nouveau sur le bouton d'alimentation pour le rallumer.

Comment vérifier la température du processeur ?

Vous pouvez vérifier la température du processeur en utilisant un logiciel de surveillance comme HWMonitor ou Core Temp. Téléchargez l'application, installez-la et lancez-la pour voir les températures.

Que faire si le ASUS PN62 ne s'allume pas ?

Assurez-vous que l'alimentation est correctement connectée et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de retirer la batterie (si applicable) et de la remettre après quelques minutes.

Comment mettre à jour le BIOS du ASUS PN62 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASUS, copiez le fichier sur une clé USB, redémarrez l'appareil et accédez au menu BIOS en appuyant sur la touche F2 ou DEL au démarrage. Suivez les instructions à l'écran pour mettre à jour.

Le ASUS PN62 est-il compatible avec Windows 11 ?

Oui, le ASUS PN62 est compatible avec Windows 11, mais assurez-vous que votre modèle dispose des spécifications minimales requises, y compris un processeur compatible et la fonctionnalité TPM 2.0 activée.

Comment ajouter de la mémoire RAM au ASUS PN62 ?

Pour ajouter de la mémoire RAM, éteignez l'appareil, débranchez-le et ouvrez le boîtier. Localisez les emplacements de RAM, insérez les nouvelles barrettes dans les emplacements disponibles, puis refermez le boîtier et redémarrez l'appareil.

Que faire si le ASUS PN62 ne détecte pas le disque dur ?

Vérifiez si le disque dur est correctement connecté. Accédez au BIOS pour vérifier s'il est détecté. Si ce n'est pas le cas, essayez de le connecter à un autre port ou testez-le sur un autre appareil.

Comment réinitialiser le ASUS PN62 aux paramètres d'usine ?

Pour réinitialiser le ASUS PN62, accédez aux paramètres de Windows, choisissez 'Mise à jour et sécurité', puis 'Récupération'. Cliquez sur 'Réinitialiser ce PC' et suivez les instructions à l'écran.

MODE D'EMPLOI PN62 ASUS

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CAN ICES-3(B)/NMB-3(B)

Manuel de l'utilisateur

CA15484

Première Édition

Août 2019

INFORMATIONS SUR LES DROITS D'AUTEUR

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS.

Copyright © 2019 ASUSTeK COMPUTER INC. Tous droits réservés.

CLAUSE DE RESPONSABILITÉ LIMITÉE

Des dommages peuvent survenir suite à un défaut sur une pièce fabriquée par ASUS ou un tiers. Vous avez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de plus que des dommages et intérêts pour les dommages corporels (y compris la mort) et les dégâts aux biens immobiliers et aux biens personnels tangibles ; ou les autres dommages et intérêts réels et directs résultant de l'omission ou de la défaillance d'exécuter ses devoirs légaux au titre de la présente Déclaration de Garantie, jusqu'au prix forfaitaire officiel de chaque produit.

ASUS n'est responsable et ne peut vous indemniser qu'au titre des pertes, des dégâts ou revendications basés sur le contrat, des préjudices ou des infractions à cette Déclaration de Garantie.

Cette limite s'applique aussi aux fournisseurs d'ASUS et à ses revendeurs. Il s'agit du maximum auquel ASUS, ses fournisseurs, et votre revendeur, sont collectivement responsables.

EN AUCUNE CIRCONSTANCE ASUS N'EST RESPONSABLE POUR CE QUI SUIT : (1) LES REVENDICATIONS DE TIERS CONTRE VOUS POUR DES DOMMAGES ET INTÉRÊTS ; (2) LES PERTES, OU DÉGÂTS, À VOS ENREGISTREMENTS DE DONNÉES ; OU (3) LES DOMMAGES ET INTÉRÊTS SPÉCIAUX, FORTUITS, OU INDIRECTS OU POUR N'IMPORTE QUELS DOMMAGES ET INTÉRÊTS ÉCONOMIQUES CONSÉCUTIFS (INCLUANT LES PERTES DE PROFITS OU D'ÉCONOMIES), ET CE MÊME SI ASUS, SES FOURNISSEURS OU VOTRE REVENDEUR SONT INFORMÉS D'UNE TELLE POSSIBILITÉ.

SERVICE ET ASSISTANCE

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/support/

Table des matières

À propos de ce manuel....4

Messages....5

Typographie....5

Contenu de la boîte....6

Présentation de votre mini PC

Fonctionnalités.... 10

Vue avant 10

Côté gauche....12

Côté droit ....13

Vue arrière....14

Utilisation de votre mini PC

Prise en main....20

Connector l'adaptateur secteur à votre mini PC....20

Connector un périphérique d'affichage à l'appareil....22

Connector un clavier ou une souris USB 25

Basculer le mini PC en mode veille.... 27

Accéder à l'interface de configuration du BIOS 27

Charger les paramètres par défaut du BIOS....28

Mise à niveau du mini PC

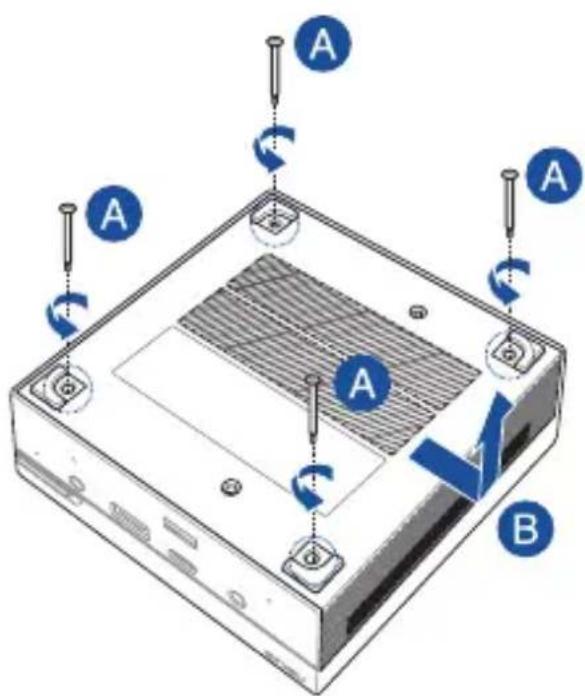

Retirer le couvercle inférieur....30

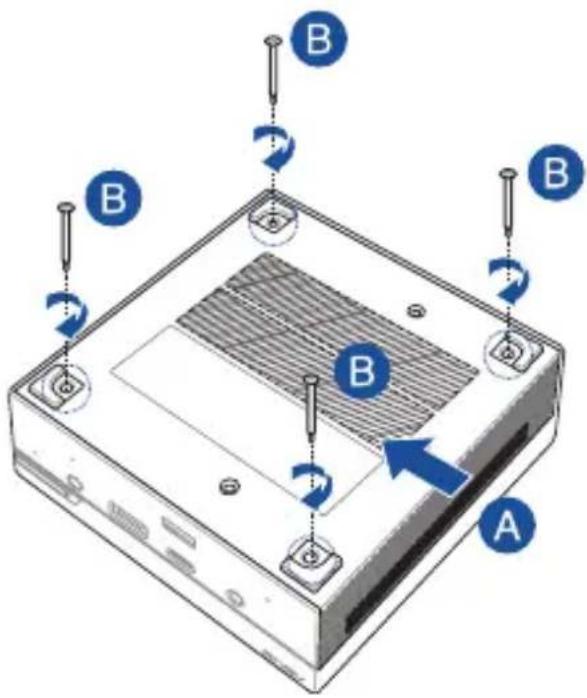

Replacer le couvercle inférieur.... 31

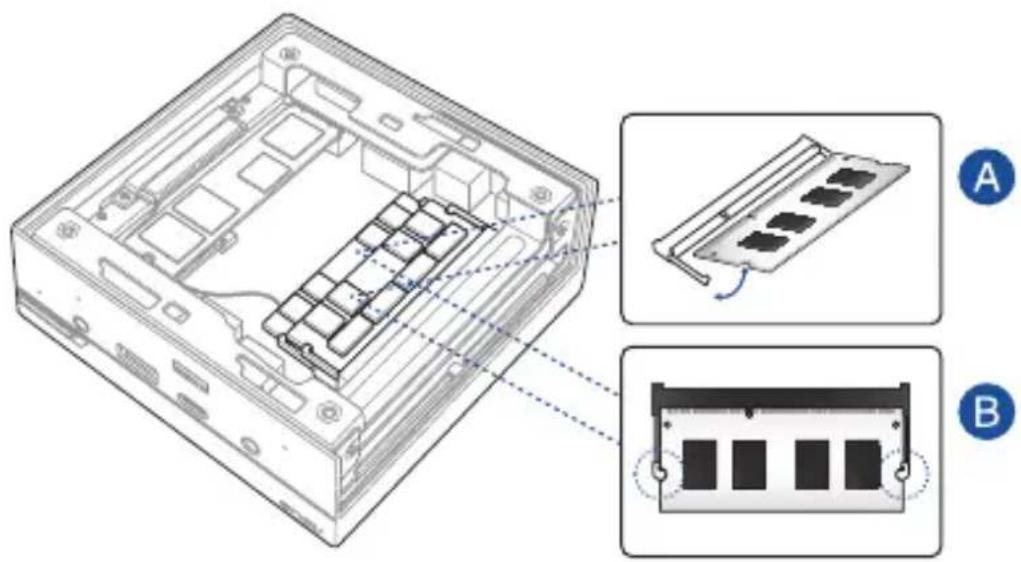

Installer des modules de mémoire.... 32

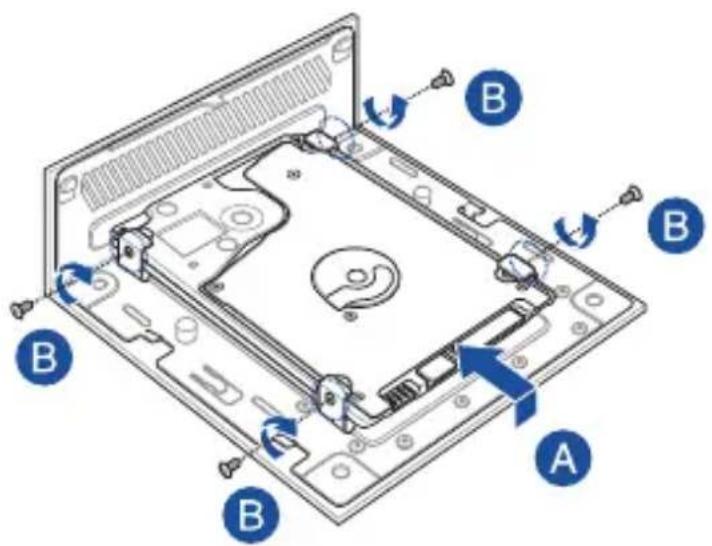

Installer un disque dur ou lecteur SSD 2,5"....33

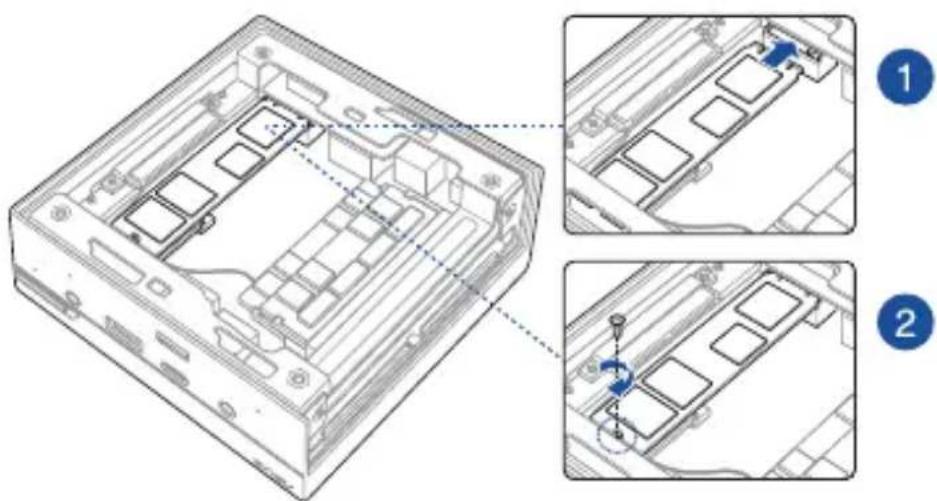

Installer un SSD M.2 (sur une sélection de modèles).... 34

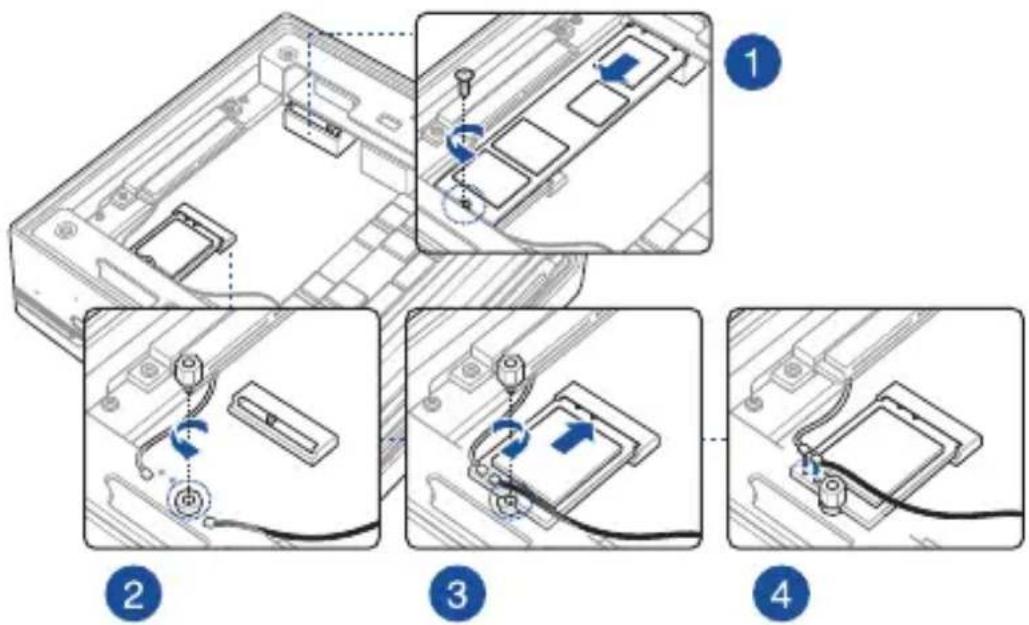

Installer une carte Wi-Fi.... 35

Annexes

Consignes de sécurité.... 38

Configurer le système....38

Précautions à suivre lors de l'utilisation....38

Informations réglementaires....40

À propos de ce manuel

Ce manuel offre une vue d'ensemble des caractéristiques logicielles et matérielles de votre mini PC, et est constitué des chapitres suivants :

Chapitre 1 : Présentation de votre mini PC

Ce chapitre détaille les composants matériels de votre mini PC.

Chapitre 2 : Utilisation du mini PC

Ce chapitre offre des informations sur l'utilisation de votre mini PC.

Chapitre 3 : Mise à niveau du mini PC

Ce chapitre offre des instructions sur la mise à niveau des modules de mémoire, des modules Wi-Fi et du disque dur ou du lecteur SSD de votre mini PC.

Annexes

Cette section inclut un certain nombre de notices relatives à la sécurité.

Messages

Pour mettre en valeur les informations essentielles offertes par ce guide, les messages sont présentés de la manière qui suit :

IMPORTANT ! Ce message contient des informations essentielles devant être suivies pour compléter une tâche.

REMARQUE : Ce message contient des informations et des astuces additionnelles pouvant vous aider à compléter certaines tâches.

AVERTISSEMENT ! Ce message contient des informations importantes devant être suivies pour garantir votre sécurité lors de l'exécution de certaines tâches et de ne pas endommager les données du mini PC et ses composants.

Typographie

Texte en gras Indique un menu ou un élément à sélectionner.

Italique

Indique les sections de ce manuel auxquelles vous pouvez vous référer.

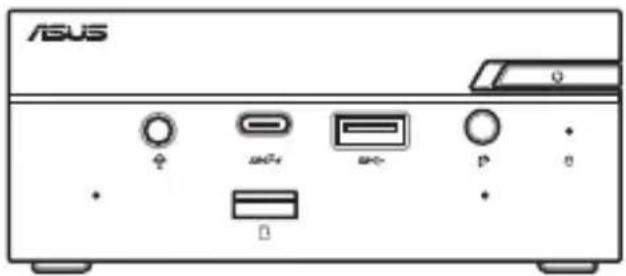

Contenu de la boîte

La boîte de votre mini PC contient les éléments suivants :

ASUS Q u u+o u-

Mini PC ASUS Série PN

Adaptateur secteur* Cordon d'alimentation*

• * L'adaptateur secteur peut varier en fonction du modèle, du pays ou de la région d'achat.
• Certains accessoires fournis peuvent varier en fonction du modèle. Pour plus de détails sur ces accessoires, consultez leur manuel respectif.
• Les illustrations de l'appareil sont données à titre indicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modèle.
• Si l'appareil ou l'un de ses composants tombe en panne dans des conditions d'utilisation normales, et ce lors de la période de garantie, rendez-vous dans le service client ASUS le plus proche de chez vous muni de la carte de garantie pour une prise sous garantie de votre appareil.

1

Présentation de votre mini PC

Fonctionnalités

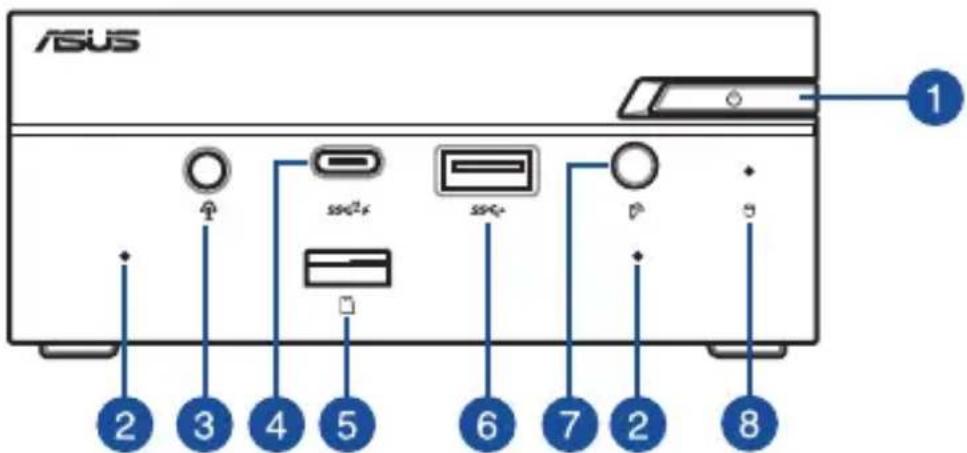

Vue avant

ASUS 1 2 3 4 5 6 7 2 8

1

Bouton d'alimentation

Ce bouton d'alimentation permet d'allumer ou d'éteindre le mini PC. Vous pouvez aussi l'utiliser pour basculer le mini PC en mode veille ou appuyer sur ce bouton pendant environ quatre (4) secondes pour éteindre le mini PC.

2

Microphone

Le microphone intégré peut être utilisé pour les visioconférences, la narration audio ou de simples enregistrements audio.

3

Prise casque / microphone

Cette prise est utilisée pour connecter la sortie audio de l'appareil à des haut-parleurs équipés d'un amplificateur ou un casque. Vous pouvez aussi utiliser cette prise pour connecter un microphone au mini PC.

Port USB 3.2 Gen2 Type-C™

L'interface USB Type-C™ (Universal Serial Bus Type-C™) offre des taux de transfert de données allant jusqu'à 10 Gb/s. Ce port prend aussi en charge la technologie Battery Charging 1.2 pour vous permettre de recharger vos périphériques USB.

REMARQUE : La technologie Battery Charging 1.2 n'est disponible que sur certains modèles et fournit un courant de sortie jusqu'à 5V / 1,5A.

Fente pour carte mémoire

Le lecteur de cartes mémoire intégré prend en charge les cartes mémoire au format Micro SD.

Port USB 3.2 Gen1

L'interface USB 3.2 Gen1 offre des taux de transfert de données allant jusqu'à 5 Gb/s.

Récepteur IR (Infrarouge)

Le récepteur IR détecte le signal de votre télécommande, ce qui vous permet d'accéder au panneau de contrôle à distance.

REMARQUE : La télécommande est vendue séparément

Témoin d'activité du disque dur

Ce voyant lumineux s'allume pour indiquer que le mini PC accède à un ou plusieurs supports de stockage comme le disque dur interne.

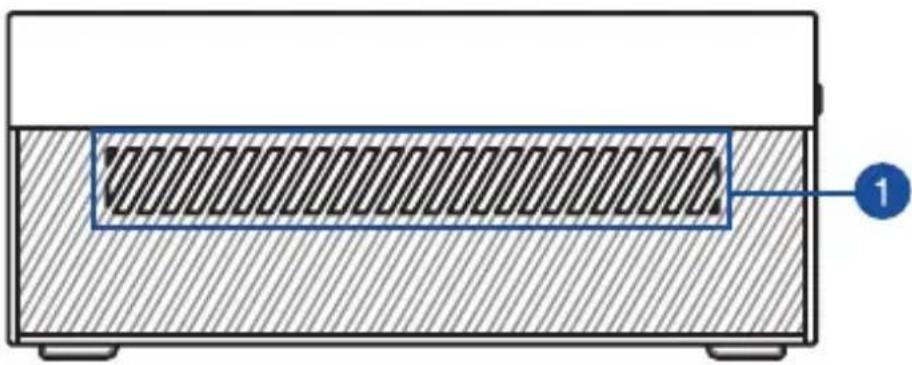

Côté gauche

Fentes d'aération (entrée d'air)

Ces fentes d'aération permettent à l'air frais de pénétrer à l'intérieur du châssis et de refroidir le mini PC.

IMPORTANT : Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air.

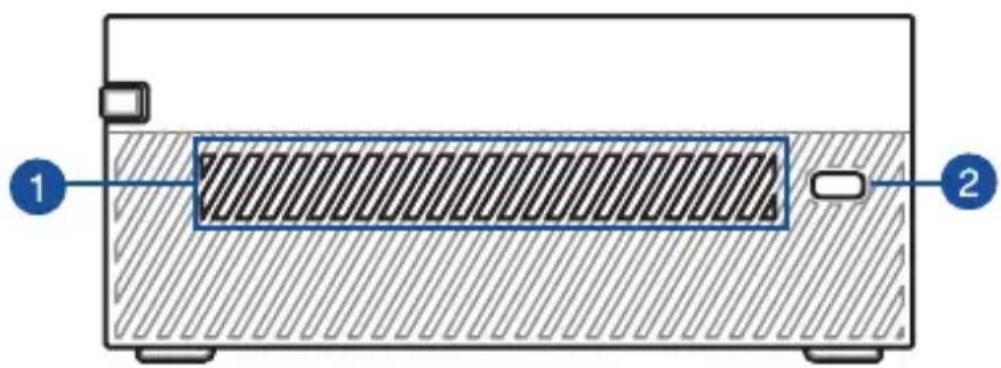

Côté droit

Fentes d'aération (entrée d'air)

Ces fentes d'aération permettent à l'air frais de pénétrer à l'intérieur du châssis et de refroidir le mini PC.

IMPORTANT : Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air.

2

Encoche de sécurité Kensington®

L'encoche Kensington® permet de sécuriser le mini PC à l'aide des dispositifs de sécurité compatibles.

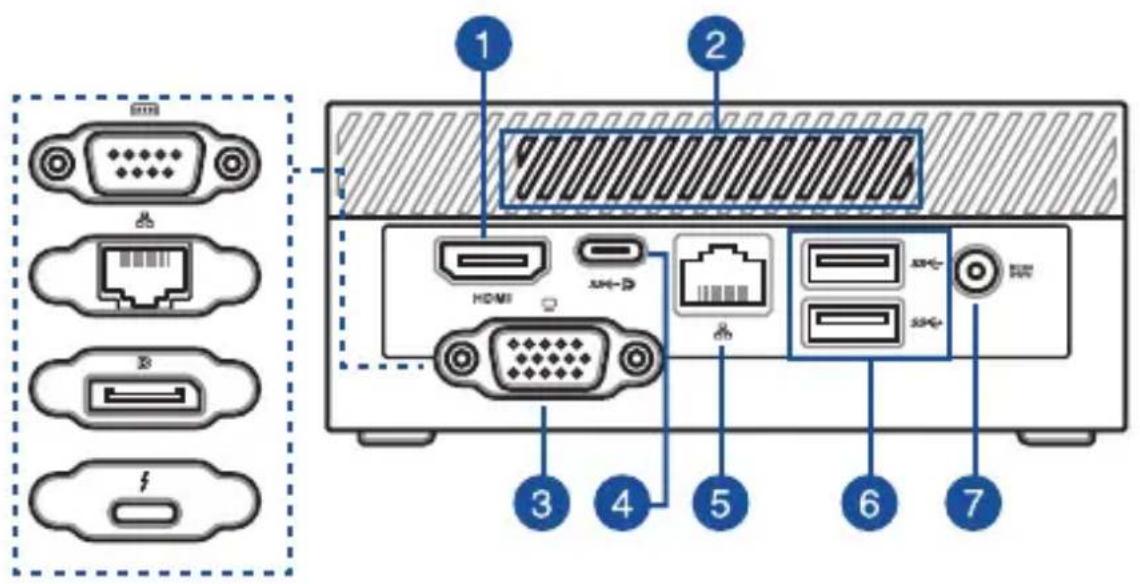

Vue arrière

Ce port prend en charge les périphériques d'affichage Full-HD tels que les moniteurs ou les téléviseurs LCD pour permettre l'affichage sur un écran externe plus grand.

2

Fentes d'aération (sortie d'air)

Les fentes d'aération permettent d'expulser l'excès de chaleur du châssis du mini PC.

IMPORTANT : Assurez-vous qu'aucun objet ne bloque les fentes d'aération pour garantir une dissipation optimale de la chaleur et une bonne ventilation de l'air.

Port configurable

Ce port varie en fonction des modèles et comprend les options de port suivantes :

	Port VGACe port est utilisé pour connecter votre mini PC à un périphérique d'affichage externe.
	Port série (COM)Cette interface à neuf broches vous permet de connecter des périphériques dotés d'un connecteur série (ex : souris, modem, imprimante, etc.).
	Port réseauInsérez un câble réseau (RJ-45) à 8 broches dans ce port pour établir une connexion à un réseau local.
	DisplayPortCe port est utilisé pour connecter votre mini PC à un périphérique d'affichage externe.
	Port Thunderbolt 3Ce port Thunderbolt 3 offre les avantages suivants : vitesse de transfert de 40 Gb/s pour les périphériques Thunderbolt 3; USB 3.2 Gen2, avec un taux de transfert allant jusqu'à 10 Gb/s; DisplayPort 1.2 et alimentation USB avec un courant de sortie jusqu'à 5V / 3A.

Port combiné USB 3.2 Gen1 Type-C™ / DisplayPort / prise d'alimentation (CC)

Le port USB Type-C™ vous offre les avantages suivants :

• Transfer rate of up to 5 Gbit/s.
• Compatible DisplayPort 1.2. Ce port permet de connecter le mini PC à un périphérique d'affichage externe à l'aide d'un adaptateur USB Type-C™.
• Alimentation USB avec un courant de sortie jusqu'à 5V / 3A.
• Prise en charge de l'alimentation (CC) si connecté à un équipement externe compatible USB PD (Power Delivery) avec un courant de sortie de 20V / 3.25A.

ATTENTION!

• Ne connectez pas votre Mini PC à un équipement supportant moins de 20V / 3.25A (PD) lorsque vous utilisez le port USB 3.2 Gen1 Type-C™ en tant que port d'alimentation (CC). Cela pourrait provoquer des dysfonctionnements lors de la mise sous tension du Mini PC.
• Lorsque vous utilisez le port USB 3.2 Gen1 Type-C™ en tant que port d'alimentation (CC), assurez-vous d'avoir retiré le câble de la prise d'alimentation.
• Assurez-vous que votre appareil est éteint lorsque vous basculez entre le port USB 3.2 Gen1 Type-C™ et la prise d'alimentation.

Port réseau

Insérez un câble réseau (RJ-45) à 8 broches dans ce port pour établir une connexion à un réseau local.

Port USB 3.2 Gen1

L'interface USB 3.2 Gen1 offre des taux de transfert de données allant jusqu'à 5 Gb/s.

Prise d'alimentation

Branchez l'adaptateur secteur sur cette prise pour convertir le courant alternatif en courant continu. Le courant passant par cette prise permet d'alimenter le mini PC. Pour éviter d'endommager le mini PC, utilisez toujours l'adaptateur secteur fourni.

AVERTISSEMENT ! L'adaptateur peut atteindre une température élevée lorsque celui-ci est relié à l'appareil. Ne couvrez pas l'adaptateur et tenez-le éloigné de vous lorsque celui-ci est branché à une source d'alimentation.

2

Utilisation de votre mini PC

Prise en main

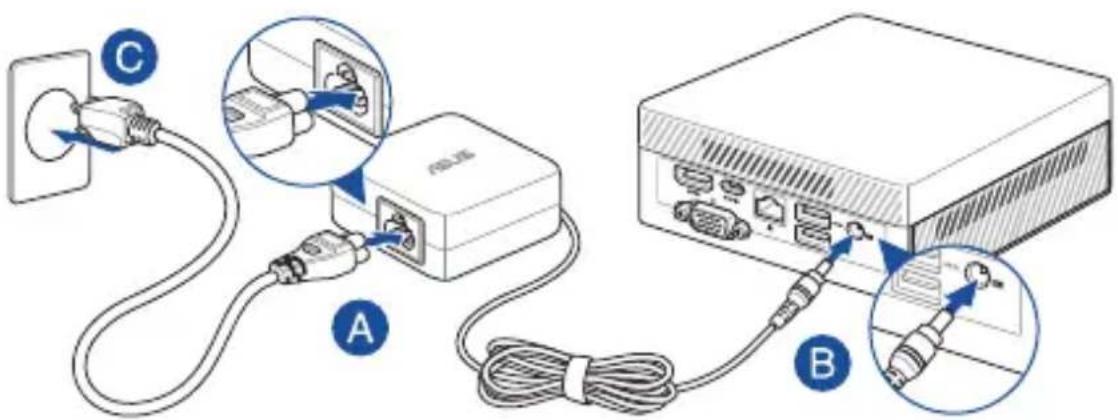

Connector l'adaptateur secteur à votre mini PC

Pour connecter l'adaptateur secteur à votre mini PC :

A. Connectez le cordon d'alimentation à l'adaptateur secteur.
B. Reliez l'adaptateur secteur à la prise d'alimentation (CC) du mini PC.
C. Branchez l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V.

REMARQUE : L'apparence de l'adaptateur secteur peut varier en fonction du modèle et du pays ou de la région d'achat.

• Il est fortement recommandé d'utiliser uniquement le cordon d'alimentation et l'adaptateur secteur fournis avec votre mini PC.
• Il est fortement recommandé d'utiliser une prise reliée à la terre lors de l'utilisation de votre mini PC.
• Si vous utilisez le mini PC en fonctionnement sur secteur, la prise électrique doit se trouver à proximité et être aisément accessible.
• Pour déconnecter votre mini PC de sa source d'alimentation, débranchez l'adaptateur secteur de la prise électrique.

REMARQUE :

L'adaptateur secteur peut varier en fonction du modèle, du pays ou de la région d'achat. Pour plus d'informations sur les différents adaptateurs, consultez le paragraphe suivant :

Adaptateur secteur 65W

• Tension d'entrée : 100-240Vca
• Fréquence d'entrée : 50-60Hz
• Courant de sortie nominal : 3,42A (65W)
• Tension de sortie nominale : 19V

Adaptateur secteur 90W

• Tension d'entrée : 100-240Vca
• Fréquence d'entrée : 50-60Hz
• Courant de sortie nominal : 4,74A (90W)
• Tension de sortie nominale : 19V

Connector un périphérique d'affichage à l'appareil

Vous pouvez connecter l'appareil à un écran externe ou un projecteur par le biais des interfaces de connexion suivantes :

• Port VGA
• DisplayPort
• Port HDMI
• Port Thunderbolt 3

REMARQUE : Ces ports peuvent varier en fonction du modèle.

Pour connecter un périphérique d'affichage externe à votre mini PC :

Connectez une extrémité d'un câble HDMI, VGA, DisplayPort ou Thunderbolt 3 à un périphérique d'affichage externe et l'autre extrémité au port HDMI, VGA, DisplayPort ou Thunderbolt 3 de votre mini PC.

REMARQUE :

• Jusqu'à deux écrans peuvent être connectés simultanément lorsque vous utilisez le port combiné USB 3.2 Gen1 Type-C™/DisplayPort et le port configurable*, ou le port combiné USB 3.2 Gen1 Type-C™/DisplayPort et le port HDMI.
• Lorsque vous utilisez le port HDMI, le port configurable* sera désactivé, et vice versa.
• Assurez-vous que votre appareil est éteint lorsque vous basculez entre le port HDMI et le port configurable*.

* Ce port peut varier en fonction du modèle. Veuillez consulter la section Caractéristiques matérielles pour localiser l'emplacement des différents ports.

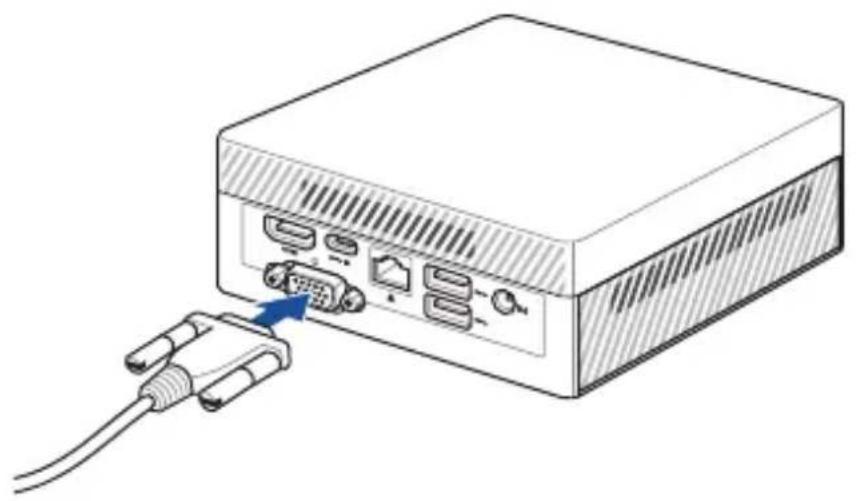

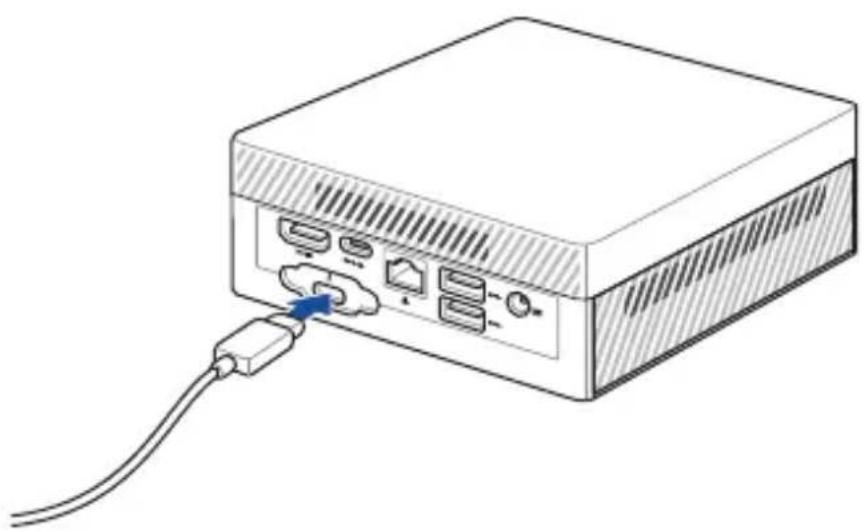

Connexion d'un câble VGA

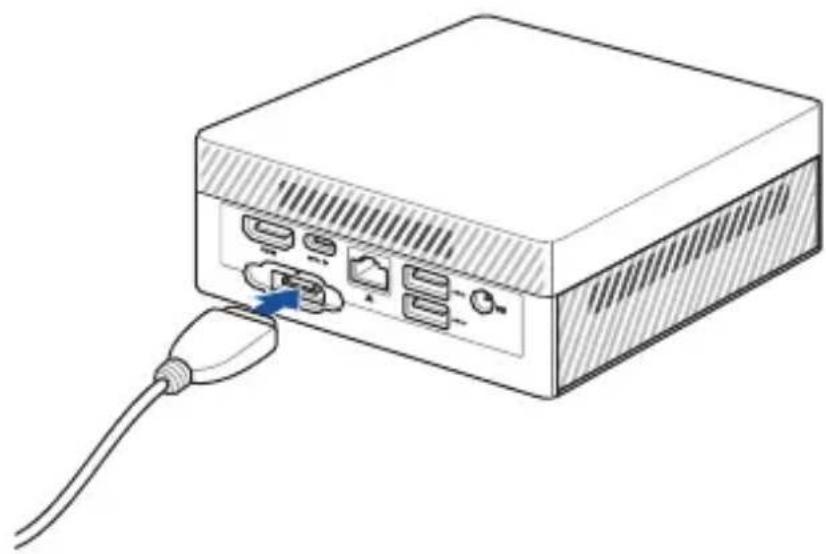

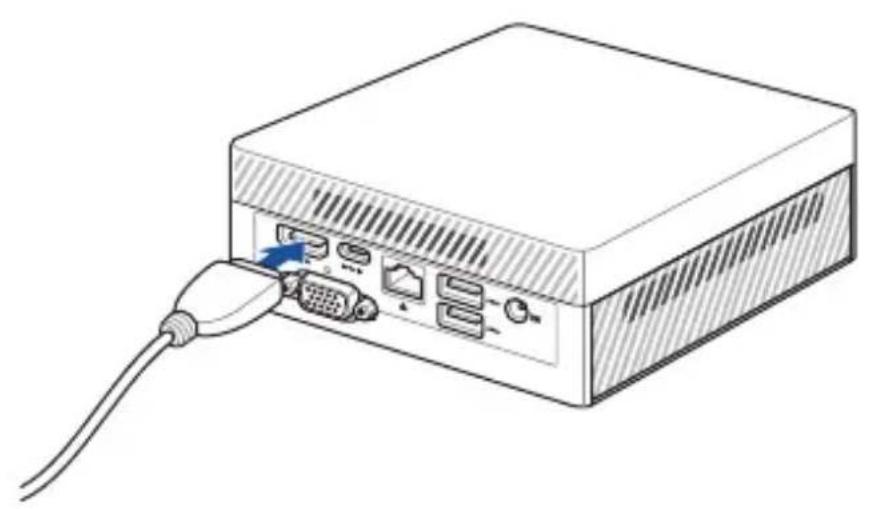

Connexion d'un câble HDMI

Connexion d'un câble DisplayPort

Connexion d'un câble Thunderbolt 3

Connector un clavier ou une souris USB

Le mini PC est compatible avec la plupart des souris et claviers USB. Vous pouvez également y connecter le dongle USB d'un clavier ou d'une souris sans fil.

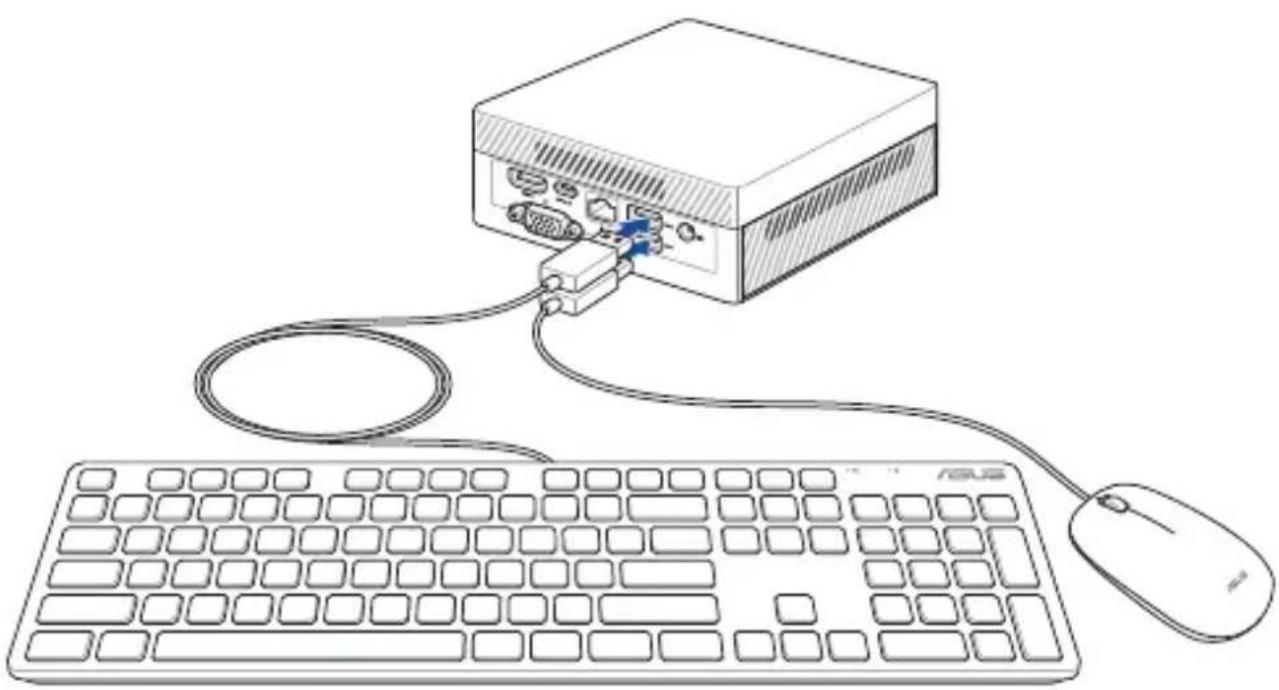

Pour connecter un clavier ou une souris à votre mini PC :

Connectez le câble USB de votre clavier ou souris à l'un des ports USB de votre mini PC.

REMARQUE : Le type de clavier peut varier en fonction du pays ou de la région d'achat.

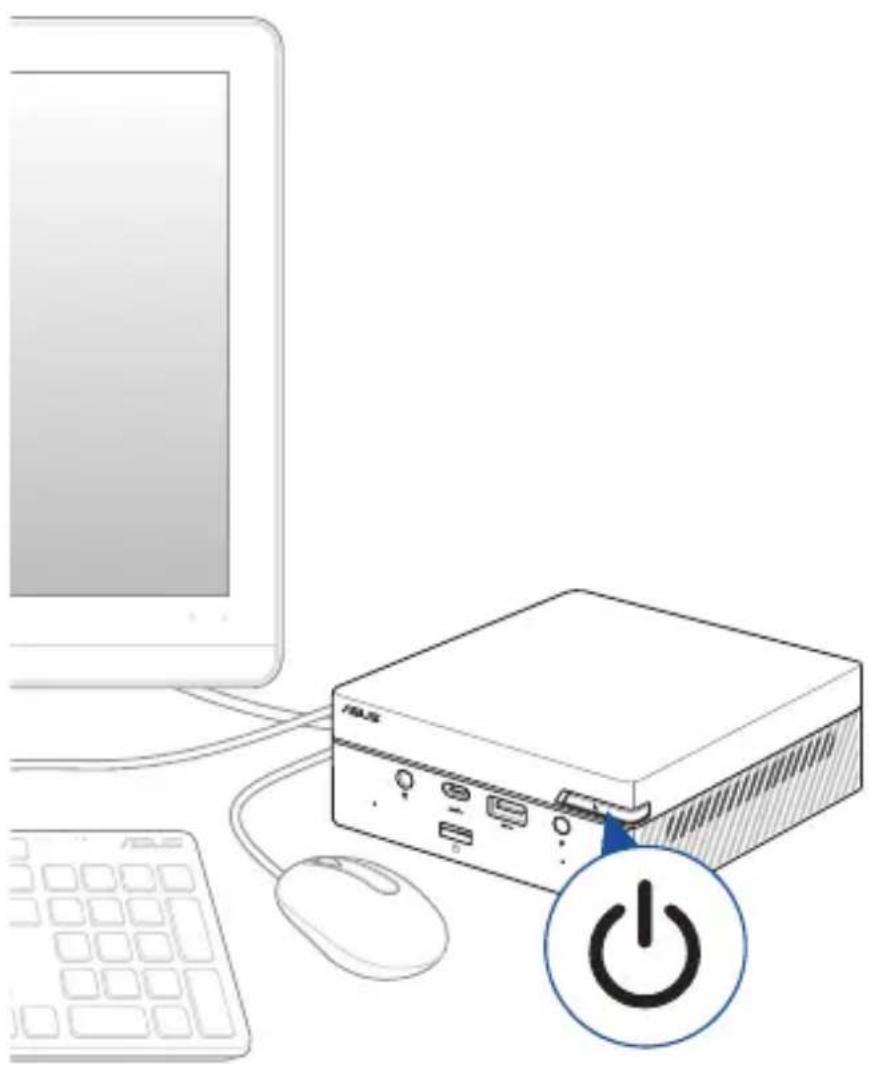

Appuyez sur le bouton d'alimentation pour allumer votre mini PC.

Si le mini PC ne répond pas ou s'il se bloque, maintenez le bouton d'alimentation enfoncé pendant au moins (4) secondes pour forcer le mini PC à s'éteindre.

Basculer le mini PC en mode veille

Pour basculer votre Mini PC en mode veille par une simple pression du bouton d'alimentation, recherchez Panneau de configuration dans le champ de recherche de Windows, puis rendez-vous dans Matériel et audio > Options d'alimentation > Choisir l'action des boutons d'alimentation, et configurez Lorsque j'appuie sur le bouton Marche/Arrêt sur Veille.

Accéder à l'interface de configuration du BIOS

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels nécessaires au démarrage du système du mini PC.

De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
• Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

AVERTISSEMENT ! Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Charger les paramètres par défaut du BIOS

Pour charger les valeurs par défaut de chaque paramètre du BIOS :

- Accédez au BIOS en appuyant sur ou sur l'écran du POST.

REMARQUE : Le POST (Power-On Self Test) est une série de tests de diagnostic exécutés à chaque démarrage du mini PC.

• Naviguez vers le menu Exit (Sortie).
• Choisissez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) ou appuyez sur la touche .
• Sélectionnez OK pour charger les valeurs par défaut du BIOS.

3

Mise à niveau du mini PC

IMPORTANT!

• Achetez et faites installer les modules de mémoire, la carte Wi-Fi et/ou le SSD uniquement auprès d'un revendeur agréé pour assurer une fiabilité et une compatibilité optimales. Renseignez-vous auprès d'un centre agréé pour plus d'informations.
  • Assurez-vous que vos mains sont sèches avant de procéder à l'installation de composants additionnels. Avant de procéder à l'installation, utilisez un bracelet antistatique ou touchez un objet métallique ou relié à la terre pour éviter d'endommager les modules de mémoire.

REMARQUE : Les illustrations de cette section sont fournies à titre indicatif uniquement. L'emplacement des différents éléments peut varier selon le modèle.

Retirer le couvercle inférieur

1. Éteignez votre mini PC et déconnectez tous les câbles et les périphériques.
2. Placez la face supérieure du mini PC sur une surface plane et stable.
3. Retirez les quatre (4) vis du couvercle inférieur (A), puis faites glisser le couvercle inférieur vers la droite pour retirer le couvercle inférieur (B).

A A A B

Replacer le couvercle inférieur

Poussez le couvercle inférieur du côté droit vers le côté gauche du mini PC (A), puis sécurisez-le à l'aide des quatre (4) vis retirées précédemment (B).

A B B B

Installer des modules de mémoire

Votre mini PC est doté de deux interfaces de connexion SO-DIMM dédiées à l'installation de modules de mémoire DDR4.

Alignez puis insérez le module de mémoire dans son interface de connexion (A). Appuyez sur le module de mémoire jusqu'à ce qu'il soit bien sécurisé à son interface de connexion (B). Répétez les mêmes étapes pour installer un module de mémoire supplémentaire.

IMPORTANT ! Rendez-vous sur le site http://www.asus.com pour consulter la liste des modules de mémoire compatibles. Seuls les modules de mémoire DDR4 SO-DIMM peuvent être installés dans le mini PC.

Installer un disque dur ou lecteur SSD 2,5"

1. Préparez votre disque dur ou lecteur SSD 2,5", puis alignez-le dans la baie de stockage située sur le couvercle inférieur de votre mini PC.

2. Insérez le disque dur ou lecteur SSD dans la baie de stockage (A), puis sécurisez le tout à l'aide de quatre (4) vis (B).

IMPORTANT ! Cet appareil prend uniquement en charge les disques durs ou lecteurs SSD 2,5" 7 mm ou 9,5 mm.

A B B B

Installer un SSD M.2 (sur une sélection de modèles)

1. Alignez et insérez le module M.2 SSD 2280 dans le slot du mini PC.
2. Alignez le pas de vis du module M.2 SSD 2280 avec celui de l'emplacement dédié à son installation à l'intérieur du VivoMini, puis sécurisez le tout à l'aide d'une des vis rondes de 3 mm fournies.

Installer une carte Wi-Fi

REMARQUE : Votre mini PC intègre un slot M.2 dédié aux modules Wi-Fi et Bluetooth 2230. Rendez-vous sur le site http://www.asus.com pour consulter la liste des modules Wi-Fi et Bluetooth compatibles.

1. (optionnel) Retirez le module M.2 SSD si un module M.2 SSD est installé. Pour retirer le module M.2 SSD, retirez la vis du pas de vis, puis retirez le module M.2 SSD.
2. Retirez la vis du socle M.2.
3. Alignez et insérez la carte Wi-Fi dans le slot du mini PC, alignez-la sur son pas de vis, puis appuyez délicatement et fixez-la en utilisant la vis du socle précédemment retirée.
4. (optionnel) Connectez les antennes à votre carte Wi-Fi.

• Connectez les antennes à votre carte Wi-Fi peut améliorer la réception des signaux sans fil.
• Un léger clic retentit pour indiquer que l'antenne est correctement connectée à la carte Wi-Fi.

Annexes

Consignes de sécurité

Votre mini PC a été conçu et testé pour satisfaire aux normes de sécurité les plus récentes en matière d'équipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité présentées dans ce manuel.

Configurer le système

• Avant d'utiliser votre système, lisez et suivez les instructions de la documentation.
• N'utilisez pas ce produit à proximité de liquides ou d'une source de chaleur.
• Positionnez le système sur une surface stable.
• Les ouvertures situées sur le boîtier de l'appareil sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. Assurez-vous de laisser beaucoup d'espace autour du système de ventilation. N'insérez jamais d'objet dans les ouvertures de ventilation.
• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C et 35°C.
• Si vous utilisez une rallonge, vérifiez que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette dernière.
• Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.

Précautions à suivre lors de l'utilisation

• Ne marchez pas sur le cordon d'alimentation et ne posez rien dessus.
• Ne renversez pas d'eau ou d'autres liquides sur le système.

• Lorsque le système est éteint, une certaine quantité de courant résiduel continue de circuler dans le système. Débranchez systématiquement le câble d'alimentation de la prise murale avant de nettoyer le système.

• Déconnectez le système du secteur et demandez conseil à votre revendeur ou à un technicien qualifié si :

• La prise ou le câble d'alimentation est endommagé.
• Du liquide a été renversé sur le système.
• Le système ne fonctionne pas correctement alors que les consignes ont été respectées.
• Le système est tombé ou le boîtier est endommagé.
• Les performances système s'altèrent.

Avertissement sur les batteries Lithium-Ion

ATTENTION: Danger d'explosion si la batterie n'est pas correctement remplacée. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Jetez les batteries usagées conformément aux instructions du fabricant.

PAS DE DÉMONTAGE

La garantie ne couvre pas les appareils ayant été désassemblés par les utilisateurs

Ne jetez PAS le Mini PC avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique, électronique et batterie contenant du mercure) ne doit pas être jeté avec les déchets ménagers. Vérifiez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

Informations réglementaires

REACH

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Notice relative au revêtement de l'appareil

IMPORTANT ! Pour maintenir le niveau de sécurité électrique et fournir une meilleure isolation, un revêtement a été appliqué pour isoler le châssis de cet appareil. Veuillez toutefois noter que les zones de l'appareil où se trouvent les différentes interfaces de connexion ne disposent pas de ce revêtement spécial.

Note sur l'exposition aux fréquences radio

Cet appareil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas être situées près de ou utilisées conjointement avec une autre antenne ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio.

Rapport de la Commission Fédérale des Communications (FCC)

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences nuisibles, et
• Cet appareil doit tolérer tout type d'interférences, y compris celles

susceptibles de provoquer un fonctionnement non souhaité de l'appareil. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle.

Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions du fabricant, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

IMPORTANT ! L'utilisation de cet appareil en extérieur dans la bande de fréquence de 5,15 à 5,25 GHz est interdite. Cet appareil ne possède pas de capacités Ad-hoc pour les bandes 5250-5350 et 5470-5725 MHz.

ATTENTION ! Tout changement ou modification non expressément approuvé par le concessionnaire de cet appareil peut annuler le droit de l'utilisateur à faire fonctionner cet appareil.

Déclaration d'ISED relative à l'exposition aux fréquences radio au Canada

Cet équipement a été testé et s'est avéré conforme aux limites établies par ISED en matière d'exposition aux radiations dans un environnement non contrôlé. Afin de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission et suivez les instructions d'utilisation de ce manuel. Les utilisateurs finaux doivent suivre des instructions d'utilisation spécifiques pour satisfaire aux normes en matière d'exposition aux fréquences radio.

Son utilisation est sujette aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences, et
• Cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

CAN ICES-3(B)/NMB-3(B)

Canaux d'opération sans fil régionaux

Amérique du Nord 2,412-2,462 GHz Canal 01 à canal 11

Japon 2,412-2,484 GHz Canal 01 à canal 14

Europe ETSI 2,412-2,472 GHz Canal 01 à canal 13

Mise en garde de l'État de Californie

AVERTISSEMENT

Cancer et effets nocifs sur la reproduction - www.P65Warnings.ca.gov

Produit conforme à la norme ENERGY STAR

ENERGY STAR est un programme conjoint entre l'Agence pour la protection de

ENERGY ENERGY STAR

l'environnement (EPA) et le département de l'Énergie (DOE) des États-Unis permettant de faire des économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques.

Tous les produits ASUS portant le logo ENERGY STAR sont conformes au standard ENERGY STAR et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L'ordinateur bascule automatiquement en mode veille après une période de 10 à 30 minutes d'inactivité. Pour sortir l'ordinateur du mode veille, cliquez sur la souris ou appuyez sur une touche du clavier.

Veuillez consulter le site Web http://www.energystar.gov/powermanagement pour plus de détails sur la gestion d'énergie et ses avantages pour la protection de l'environnement. Vous pouvez également consulter le site http://www.energystar.gov pour plus d'informations sur le programme ENERGY STAR.

REMARQUE : La norme ENERGY STAR n'est PAS compatible avec les modèles fonctionnant sous Freedos ou Linux.
