• Si la campana de ventilación no funciona correcta- mente, póngase en contacto con el centro de servicio autorizado de Wolf. No intente reparar la campana. Wolf no es responsable del servicio necesario para cor- regir una instalación defectuosa. Resolución de problemaswolfappliance.com | 11 Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowflake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, perillas de color rojo, Cove, and Cove & Design son marcas registradas y marcas de servicio de Sub-Zero Group, Inc. y sus asociados. Todas las demás marcas registradas son propiedad de sus dueños respectivos en los Estados Unidos y otros países.2 | Service à la clientèle de Wolf 800.222.7820 Hotte de ventilation pour surface de cuisson Table des matières 3 Hotte de ventilation pour surface de cuisson 4 Spécifications 6 Installation 10 Dépannage Les caractéristiques et les spécifications peuvent être modifiées en tout temps sans préavis. Visitez wolfappli- ance.com/specs pour obtenir les renseignements les plus récents. Remarque importante Pour s'assurer que ce produit est installé et utilisé en toute sécurité et aussi ecacement que possible, prenez note des types de renseignement mis en évidence tout au long de ce guide : REMARQUE IMPORTANTE met en évidence des rensei- gnements qui sont particulièrement importants. MISE EN GARDE indique une situation où une blessure mineure ou des dommages au produit peuvent se produire si les directives ne sont pas respectées. AVERTISSEMENT décrit un danger qui peut causer une blessure grave ou la mort si les précautions ne sont pas respectées. REMARQUE IMPORTANTE : tout au long de ce guide, les dimensions entre parenthèses sont en millimètres à moins d'indication contraire. REMARQUE IMPORTANTE : conservez ces directives pour l'inspecteur en électricité local.wolfappliance.com | 3 Emplacement de la plaque signalétique

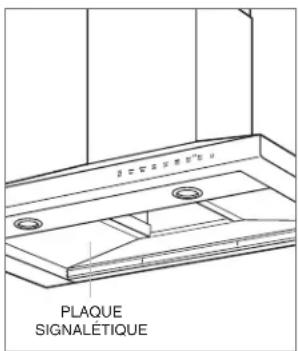

Renseignements sur le produit Des renseignements importants sur le produit, y com-pris les numéros de modèle et de série, se trouvent sur la plaque signalétique du produit. La plaque signalétique est située sous le côté gauche de la hotte, au-dessus des filtres (les filtres doivent être enlevés). Reportez-vous à l'illustration ci-dessous.Si vous avez besoin de service, communiquez avec le service Wolf certifié par l’usine avec les numéros de modèle et de série. Pour obtenir le nom du centre de service Wolf certifié par l’usine le près de chez vous ou si vous avez des questions concernant l’installation, visitez la section Support produit de notre site Web, wolfappliance.com ou appelez le service à la clientèle de Wolf au 800-222-7820. DIRECTIVES IMPORTANTES AVERTISSEMENT EN VUE DE RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES, RESPECTEZ LES ÉLÉMENTS SUIVANTS : a) Le travail d'installation et le câblage élec- trique doivent être eectués par une (des) personne(s) qualifiée(s) conformément à tous les codes et normes applicables, y compris ceux concernant la construction résistante au feu. b) Il faut susamment d'air pour la com- bustion appropriée et l'évacuation des gaz dans le conduit (cheminée) de l'équipement de chauage au mazout pour éviter le refoulement de l'air. Suivez les directives du fabricant de l'équipement de chauage et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA ou associa- tion nationale de protection contre les incendies), l'American Society for Heating, Refrigeration and Air Conditioning Engi- neers (ASHRAE ou société américaine des ingénieurs de chauage, réfrigération et climatisation) et les autorités locales con- cernant les codes. c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas les fils électriques ou d'autres services publics cachés. d) Les ventilateurs à enveloppe doivent tou- jours être ventilés vers l'extérieur. Hotte de ventilation pour surface de cuisson4 | Service à la clientèle de Wolf 800.222.7820 Exigences d'installation Il est recommandé d'utiliser les hottes de ventilation pour surface de cuisson de Wolf avec les surfaces de cuisson à induction, électriques et au gaz et avec les modules inté- grés. Pour les cuisinières et les dessus de cuisinières, une hotte de ventilation pro Wolf est recommandée. Ces hottes possèdent un conduit de cheminée téle- scopique. Un prolongement de conduit est oert par les dépositaires Wolf autorisés. L'installation de la hotte pour surface de cuisson doit être eectuée à une distance de 24po (610) à 36po (914) de la partie inférieure de la hotte jusqu'au comptoir. Les hottes murales et d'îlot nécessitent un assemblage de souerie interne en ligne ou à distance, oert par les dépositaires Wolf autorisés. Pour obtenir des rensei- gnements sur le dépositaire local, visitez la section salle d'exposition de notre site Web, wolfappliance.com. Consultez un professionnel en CVC qualifié pour des installations et des applications de gaines précises. Électricité L'installation doit se conformer à tous les codes électriques applicables. Pour les hottes murales, l'alimentation électrique doit se trouver à l'intérieur de la zone ombragée indiquée dans l'illustration ci-dessous. Ayez un fil Romex

d'au moins 12po (305) pour eectuer la connexion. Pour les hottes d'îlot, l'alimentation électrique doit se trouver au plafond à l'intérieur de la partie supérieure de la hotte. Ayez un fil Romex

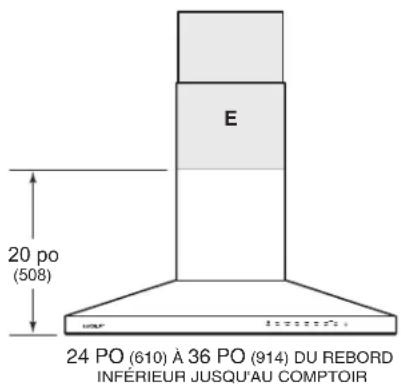

d'au moins 6pi (1,8m) pour eectuer la connex- ion. Un circuit séparé servant uniquement cet appareil est requis. EXIGENCES ÉLECTRIQUESAlimentation électrique mise à la terre, 110/120 volts CA, 60 HzService circuit dédié de 15 ampères Spécifications

LOCATEELECTRICALWITHINSHADED AREAEmplacement de l'électricité—toutes les hottes muralesEmplacement de la plaque signalétique PLAQUE SIGNALÉTIQUEwolfappliance.com | 5 Gaines AVERTISSEMENT En vue de réduire le risque d'incendie, utilisez seule- ment des gaines en acier. REMARQUE IMPORTANTE : consultez un professionnel en CVC qualifié pour des installations et des applications de gaines précises. Les hottes de ventilation pour surface de cuisson accept- ent une gaine ronde de 6po (152). Utilisez uniquement des gaines métalliques rigides. Un tracé de gaines court et droit est plus ecace et assure une meilleure performance. Si le tracé des gaines dépasse 50pi (15m), une souerie à débit plus élevé pourra être requise pour obtenir le débit d'air approprié. Une souerie à distance installée sur une gaine courte peut augmenter le niveau du bruit. Les soueries internes et en ligne nécessitent un capu- chon de toit ou de mur. Reliez les gaines au capuchon et remontez vers la hotte. Utilisez des vis autotaraudeuses et du ruban d'aluminium ou du ruban adhésif en toile pour température élevée pour sceller les joints entre les sections de gaine. Les hottes pour surface de cuisson comprennent une persienne antiretour. Les codes locaux peuvent exiger l'utilisation d'une persienne antiretour ou d'air d'appoint. Communiquez avec votre professionnel en CVC local pour connaître les exigences précises. Une persienne d'air d'appoint est oerte par les déposi- taires Wolf autorisés. Pour obtenir des renseignements sur le dépositaire local, visitez la section salle d'exposition de notre site Web, wolfappliance.com.

En vue de réduire le risque d'incendie et de correcte- ment évacuer l'air, assurez-vous d'acheminer l'air vers l'extérieur. Ne ventilez pas l'évacuation dans des espaces entre des murs ou des plafonds ou dans des greniers, des galeries ou des garages.

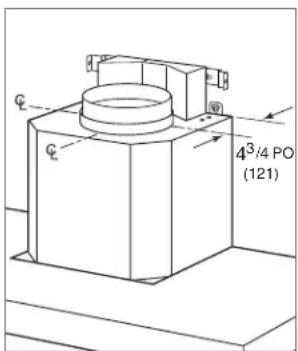

En vue de réduire le risque d'incendie et de choc électrique, installez cette hotte de cuisinière unique- ment avec les modèles de souerie classés pour un maximum de 3 ampères pour utilisation avec une commande électronique de vitesses ou des soueries internes fabriquées par Wolf, «Souf- flerie—300pi³/min» ou «Souerie—600pi³/min». 43/4"(121) Décharge verticale

/4 PO (121) Spécifications6 | Service à la clientèle de Wolf 800.222.7820 Installation 1 Placez les onglets de montage sur les vis de montage. Utilisez les vis de réglage du niveau pour s'assurer que la hotte est de niveau. Reportez-vous à l'illustration ci- dessous. 2 Placez le clapet anti-retour sur la décharge ronde puis installez un conduit en métal rond de 152 mm (6 po) (non fourni) sur le clapet et scellez-le avec du ruban d'aluminium. 3 Fixez le boîtier électrique au mur à l'aide des vis fournies. 4 Insérez l'alimentation de la maison et le cordon fourni dans le boîtier électrique. 5 Eectuez les connexions électriques et installez le capot. 6 Insérez la fiche dans la prise située sur la partie supéri- eure de la hotte. 7 Fixez le conduit de cheminée supérieur aux supports de montage à l'aide des vis fournies. Reportez-vous à l'illustration ci-dessous. Placez le conduit de cheminée inférieur sur le dessus, puis abaissez-le jusqu'à ce qu'il repose sur la hotte. Installation HOTTE MURALE REMARQUE IMPORTANTE : Le capot est câblé pour un souerie interne. Si un en ligne ou la souerie à distance seront utilisés, reportez-vous câblage de la souerie en ligne/à distance à la page 9. Si une souerie interne sera utilisée, installez la souerie avant d'installer la hotte. Reportez-vous à la page 8 pour l'installation de la souerie interne. 1 Marquez la ligne centrale pour l'emplacement de deux trous de montage en utilisant les dimensions indiquées dans le tableau et l'illustration ci-dessous. Une char- pente murale supplémentaire est recommandée à cet endroit. Si une charpente murale n'est pas disponible, l'utilisation de dispositifs d'ancrage au mur est recom- mandée. Installez les vis de montage afin qu'il y ait un écart d'environ ¼po (6) entre la tête de la vis et le mur. Placez les deux supports de montage pour le conduit de cheminée, puis installez au moyen de deux vis de montage par support. Reportez-vous à l'illustration ci- dessous.

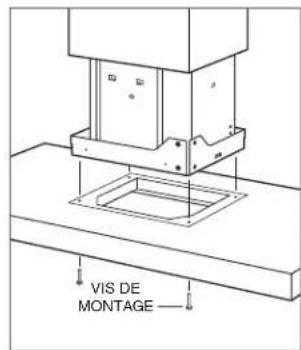

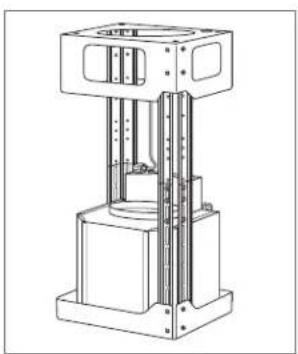

7wolfappliance.com | 7 1 Glissez le conduit de cheminée supérieur sur le cadre d'appui et fixez ce dernier au moyen des vis fournies. Reportez-vous à l'illustration ci-dessous. Glissez le con- duit de cheminée inférieur sur le conduit supérieur et fixez-le temporairement dans cette position au moyen de ruban adhésif. 2 Relevez la hotte jusqu'au cadre d'appui et reliez la hotte au cadre de soutien avec les quatre vis fournies. Reportez-vous à l'illustration ci-dessous. 3 Insérez le connecteur à deux broches de la hotte dans la prise située sur le cadre d'appui. 4 Fixez le boîtier électrique au mur à l'aide du support. 5 Insérez le bloc d'alimentation de la maison dans le boîtier électrique. 6 Eectuez les connexions électriques et installez le capot. 7 Insérez la fiche dans la prise située sur la partie supéri- eure de la hotte. 8 Une fois les connexions de fils terminées, retirez le ruban adhésif fixant le conduit de cheminée inférieur, puis abaissez-le jusqu'à ce qu'il soit appuyé sur la hotte. AVERTISSEMENT Des chocs électriques sont possibles si les vis ne sont pas installées ou si l'appareil n'est pas fixé conformé- ment à ces directives. Installation

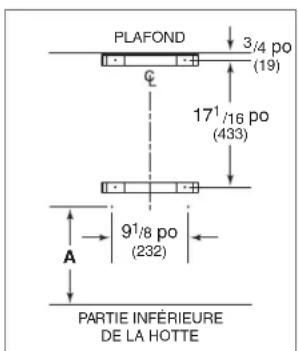

REMARQUE IMPORTANTE : Le capot est câblé pour un souerie interne. Si un en ligne ou la souerie à distance seront utilisés, reportez-vous câblage de la souerie en ligne/à distance à la page 9. Si une souerie interne sera utilisée, installez la souerie avant d'installer la hotte. Reportez-vous à la page 8 pour l'installation de la souerie interne. 1 Marquez la ligne centrale pour l'emplacement de quatre trous de montage en utilisant les dimensions indiquées dans l'illustration ci-dessous. Utilisez le gabarit fourni pour marquer l'emplacement des supports de montage, puis utilisez une mèche de 1⁄po pour percer un trou pour l'alimentation électrique. 2 Placez quatre vis de montage dans le plafond, plus placez la cadre d'appui sur ces vis. Une fois le cadre d'appui en place, serrez les vis. 3 Déterminez la hauteur désirée du cadre d'appui et réglez-la en retirant quatre vis. Une fois la hauteur dési- rée obtenue, réinstallez et serrez les vis. 4 Placez la persienne sur le cadre d'appui, puis fixez la gaine à la persienne.

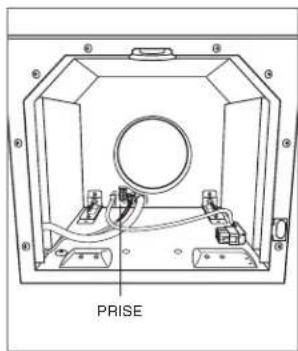

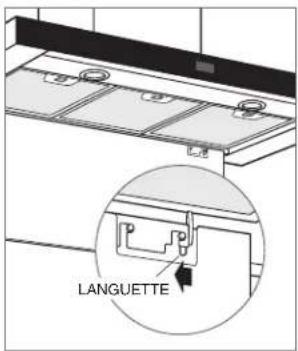

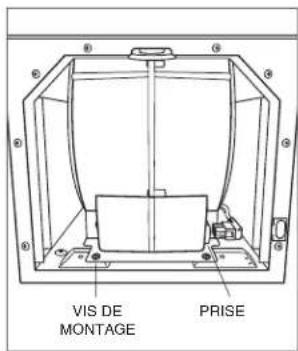

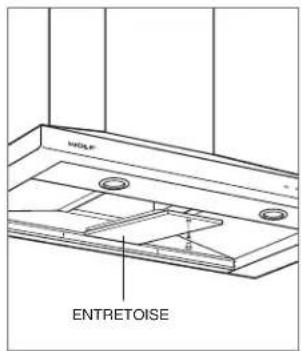

128 | Service à la clientèle de Wolf 800.222.7820 Installation SOUFFLERIE INTERNE REMARQUE IMPORTANTE : La souerie doit être installé et branché avant de faire la connexion électrique à la hotte. Pour les modèles avec un panneau inférieur, le panneau doit être retiré avant d'installer le ventilateur. Reportez- vous à l'illustration ci-dessous. 1 Retirez les filtres. 2 Pour le modèle VW30S, retirez le couvercle de vis et la vis pour retirer l'entretoise. Reportez-vous à l'illustration ci-dessous. 3 Insérez la fiche à trois broches du fil de la souerie dans la prise de la hotte. Reportez-vous à l'illustration. 4 Insérez la souerie en alignant la décharge ronde de la souerie avec la décharge de la hotte. 5 Insérez la fiche du fil de la souerie dans la prise de la souerie. Reportez-vous à l'illustration. 6 Fixez la souerie à la hotte au moyen des deux vis de montage fournies. 7 Pour le modèle VW30S, installez l'entretoise, la vis et le couvercle. PRISEPRISEVIS DEMONTAGE Prise de la hotte Installez la souerie TABSPACER Retrait du panneau inférieur Retrait de l'entretoise (modèle VW30S) LANGUETTEENTRETOISE Installationwolfappliance.com | 9 Connexions de fils CÂBLAGE DE LA SOUFFLERIE EN LIGNE/À DISTANCE 1 Retirez le couvercle supérieur du boîtier électrique en extrayant les deux vis. Reportez-vous à l'illustration. 2 Retirez l'une des entrées défonçables rondes à l'aide d'un tournevis à lame plate. 3 Le bornier est câblé pour un ventilateur interne. Pour les ventilateurs en ligne et à distance, les fils bleu et marron existants doivent être retirés et placés dans les deux positions de gauche afin de recevoir le fil du ventilateur en ligne ou à distance. Reportez-vous à l'illustration. 4 Insérez le fil Romex

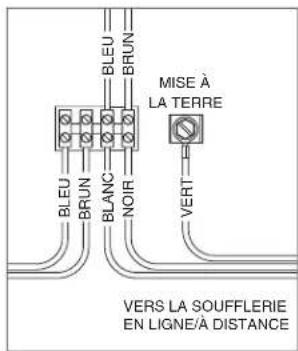

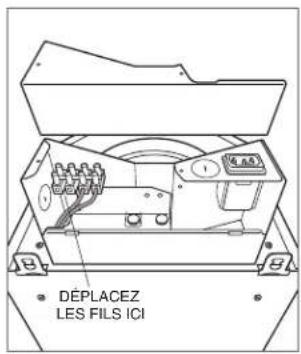

de la souante en ligne ou à distance dans la découpe et retirez-le à l'aide d'un sou- lagement des taches approuvé pour le cordon. 5 Connectez le blanc au bleu, le noir au marron et le vert à la vis de terre. Reportez-vous à l'illustration. 6 Vérifiez que tous les fils sont bien fixés et non pincés entre le capot et installez le capot. MOVEWIRES HERE BLANC NOIR VERT

BLEU BRUN Emplacement du câblage Câblage de la souerie en ligne/à distance

DÉPLACEZ LES FILS ICI

Installation10 | Service à la clientèle de Wolf 800.222.7820 Dépannage REMARQUE IMPORTANTE : si la hotte de ventilation ne fonctionne pas correctement, suivez ces étapes de dépannage:

• Vérifiez l'alimentation électrique de la hotte de ventilation.

• Vérifiez les connexions des fils.

• Si la hotte de ventilation ne fonctionne pas correcte- ment, communiquez avec le centre de service Wolf certifié par l'usine. Ne tentez pas de réparer la hotte. Wolf n'est pas responsable du service requis pour corriger une installation défectueuse. Dépannagewolfappliance.com | 11 Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowflake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design, Wolf Gourmet, W & Design, les boutons de couleur rouge, Cove et Cove & Design sont des marques déposées et de service de Sub-Zero Group, Inc. et ses filiales. Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs aux États-Unis et dans d'autres pays.WOLF APPLIANCE, INC. P.O. BOX 44848 MADISON, WI 53744 WOLFAPPLIANCE.COM 800.222.7820 825480 REV-E 4/2020
