Caractéristique	Détails
Type de refroidissement	Refroidissement par air
Dimensions	95 x 95 x 125 mm
Poids	500 g
Compatibilité socket	Intel LGA 115x, 1200, 2011, 2066 et AMD AM4
Vitesse de rotation du ventilateur	600 à 2500 RPM
Niveau sonore	22.4 dBA à 100% de charge
Type de ventilateur	NF-A9x14 PWM
Installation	Facile avec un système de montage inclus
Maintenance	Nettoyage régulier recommandé pour éviter l'accumulation de poussière
Garantie	6 ans
Accessoires inclus	Vis de montage, pâte thermique, adaptateur pour ventilateur

FOIRE AUX QUESTIONS - NHU9S Noctua

Quelle est la compatibilité du Noctua NH-U9S avec les différents sockets de processeur ?

Le Noctua NH-U9S est compatible avec les sockets Intel LGA 2011, LGA 1156, LGA 1155, LGA 1150, LGA 1200 et les sockets AMD AM4, AM3(+), AM2(+), FM2(+), FM1.

Comment installer le Noctua NH-U9S sur ma carte mère ?

Pour installer le Noctua NH-U9S, commencez par retirer l'ancien refroidisseur, appliquez une petite quantité de pâte thermique sur le processeur, puis suivez les instructions fournies dans le manuel d'installation pour fixer le dissipateur thermique à l'aide des supports appropriés.

Quel est le niveau de bruit généré par le Noctua NH-U9S ?

Le Noctua NH-U9S est conçu pour être silencieux, avec un niveau sonore maximum d'environ 25,2 dB(A) au régime maximal de 1500 tr/min.

Le Noctua NH-U9S est-il adapté pour un boîtier compact ?

Oui, le Noctua NH-U9S est un refroidisseur de faible hauteur (92 mm), ce qui le rend idéal pour les boîtiers compacts et les configurations à espace limité.

Quelle est la performance de refroidissement du Noctua NH-U9S ?

Le Noctua NH-U9S offre d'excellentes performances de refroidissement pour les processeurs de milieu de gamme et est capable de gérer des températures de fonctionnement élevées tout en maintenant un niveau de bruit faible.

Puis-je utiliser le Noctua NH-U9S pour un overclocking ?

Le Noctua NH-U9S peut supporter un léger overclocking, mais pour des overclockings plus agressifs, il est recommandé d'utiliser un refroidisseur plus performant.

Où puis-je acheter le Noctua NH-U9S ?

Le Noctua NH-U9S est disponible à l'achat dans la plupart des boutiques d'informatique en ligne, ainsi que dans certains magasins physiques spécialisés en matériel informatique.

Comment nettoyer le Noctua NH-U9S ?

Pour nettoyer le Noctua NH-U9S, éteignez votre ordinateur, retirez le refroidisseur, puis utilisez un chiffon doux et un nettoyant approprié pour enlever la poussière et les débris. Assurez-vous de ne pas endommager les pales du ventilateur.

MODE D'EMPLOI NHU9S Noctua

Cher client, Nous vous remercions d’avoir choisi le Noctua NH-U9S chromax.black. Le NH-U9S chromax.black est une version « noir intégral » du Noctua NH-U9S, célèbre ventirad premium silencieux pour CPU. Je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas. Protez pleinement de votre NH-U9S chromax.black! Cordialement, Roland Mossig, Président de Noctua Fixation du ventirad sur le CPU6 Attention : il est impératif d’enlever les ventilateurs ainsi que la protection située au niveau de la base du dissipateur. Attention : il est important de serrer normalement, et sans excès, les vis jusqu’à leur arrêt (max. torque 0.6 Nm). Scan this code to display multilingual manuals on your phone. NOCTUA NH-U9S chromax.black

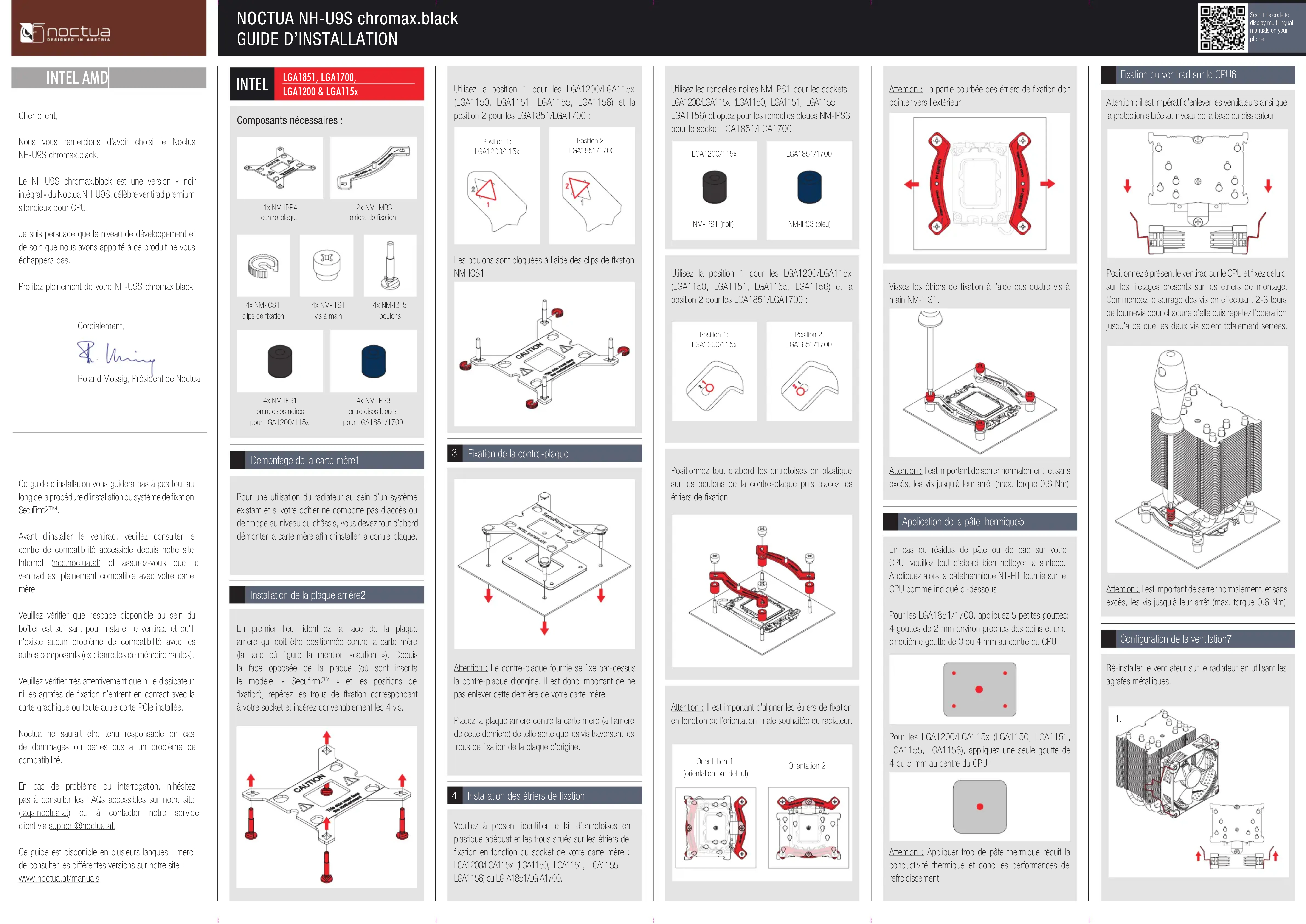

GUIDE D’INSTALLATION

INTEL AMD Attention : La partie courbée des étriers de xation doit pointer vers l’extérieur. Vissez les étriers de xation à l’aide des quatre vis à main NM-ITS1. Attention : Il est important de serrer normalement, et sans excès, les vis jusqu’à leur arrêt (max. torque 0,6 Nm). Application de la pâte thermique5 Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement! Conguration de la ventilation7 Ré-installer le ventilateur sur le radiateur en utilisant les agrafes métalliques.

En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d’abord bien nettoyer la surface. Appliquez alors la pâtethermique NT-H1 fournie sur le CPU comme indiqué ci-dessous. Pour les LGA1851/1700, appliquez 5 petites gouttes: 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU : Pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156), appliquez une seule goutte de 4 ou 5 mm au centre du CPU : Positionnez à présent le ventirad sur le CPU et xez celuici sur les letages présents sur les étriers de montage. Commencez le serrage des vis en effectuant 2-3 tours de tournevis pour chacune d’elle puis répétez l’opération jusqu’à ce que les deux vis soient totalement serrées. Orientation 1 (orientation par défaut) Orientation 2 Ce guide d’installation vous guidera pas à pas tout au long de la procédure d’installation du système de xation SecuFirm2™. Avant d’installer le ventirad, veuillez consulter le centre de compatibilité accessible depuis notre site Internet (ncc.noctua.at) et assurez-vous que le ventirad est pleinement compatible avec votre carte mère. Veuillez vérier que l’espace disponible au sein du boîtier est sufsant pour installer le ventirad et qu’il n’existe aucun problème de compatibilité avec les autres composants (ex : barrettes de mémoire hautes). Veuillez vérier très attentivement que ni le dissipateur ni les agrafes de xation n’entrent en contact avec la carte graphique ou toute autre carte PCIe installée. Noctua ne saurait être tenu responsable en cas de dommages ou pertes dus à un problème de compatibilité. En cas de problème ou interrogation, n’hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail]. Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals Composants nécessaires : 4x NM-IPS1 entretoises noirespour LGA1200/115x4x NM-IPS3 entretoises bleuespour LGA1851/17004x NM-IBT5 boulons4x NM-ICS1clips de xation4x NM-ITS1 vis à main2x NM-IMB3étriers de xation1x NM-IBP4contre-plaque LGA1851, LGA1700, LGA1200 & LGA115x Pour une utilisation du radiateur au sein d’un système existant et si votre boîtier ne comporte pas d’accès ou de trappe au niveau du châssis, vous devez tout d’abord démonter la carte mère an d’installer la contre-plaque. Démontage de la carte mère1 Installation de la plaque arrière2 En premier lieu, identiez la face de la plaque arrière qui doit être positionnée contre la carte mère (la face où gure la mention «caution »). Depuis la face opposée de la plaque (où sont inscrits le modèle, « Securm2

» et les positions de xation), repérez les trous de xation correspondant à votre socket et insérez convenablement les 4 vis. INTEL Fixation de la contre-plaque

Installation des étriers de xation

Les boulons sont bloquées à l’aide des clips de xation NM-ICS1. Attention : Le contre-plaque fournie se xe par-dessus la contre-plaque d’origine. Il est donc important de ne pas enlever cette dernière de votre carte mère. Placez la plaque arrière contre la carte mère (à l’arrière de cette dernière) de telle sorte que les vis traversent les trous de xation de la plaque d’origine. Veuillez à présent identier le kit d’entretoises en plastique adéquat et les trous situés sur les étriers de xation en fonction du socket de votre carte mère : LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) ou LG A1851/LG A1700. Position 1: LGA1200/115xPosition 2: LGA1851/1700 Utilisez la position 1 pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et la position 2 pour les LGA1851/LGA1700 : Positionnez tout d’abord les entretoises en plastique sur les boulons de la contre-plaque puis placez les étriers de xation. Utilisez la position 1 pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et la position 2 pour les LGA1851/LGA1700 : Position 1: LGA1200/115xPosition 2: LGA1851/1700NM-IPS3 (bleu)LGA1851/1700NM-IPS1 (noir)LGA1200/115x Utilisez les rondelles noires NM-IPS1 pour les sockets LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et optez pour les rondelles bleues NM-IPS3 pour le socket LGA1851/LGA1700. Attention : Il est important d’aligner les étriers de xation en fonction de l’orientation nale souhaitée du radiateur.-7mm Brancher le ventilateur au connecteur de ventilation CPU situé sur la carte mère. En fonction de votre CPU et de la température au sein de votre boîtier, vous souhaiterez peut-être brancher le connecteur L.N.A. (Adaptateur Faible Bruit) NA-RC7 an de réduire encore les émissions sonores du ventilateur. Attention : en cas d’utilisation de l’adaptateur L.N.A., veuillez vérier la température de votre CPU à l’aide d’un outil logiciel adapté (ex : l’application disponible auprès du fabricant de votre carte mère) an d’éviter le passage automatique de votre CPU en mode throttling, déclenché par une température trop élevée. Si le refroidissement s’avérait insufsant, veuillez augmenter la ventilation du boîtier ou supprimer l’adaptateur L.N.A..

Ajout d’un second ventilateur An d’augmenter les performances de refroidissement, le NH-U9S chromax.black est livré avec une paire supplémentaire d’agrafes pour ventilateurs ainsi qu’une paire de pads anti-vibration qui vous permettront d’installer un second NF-A9 pour une conguration en mode push/pull. Garantie, service client et FAQs! Malgré un contrôle qualité rigoureux, l’éventualité d’un défaut – même sur des produits haut de gamme – ne peut être totalement écartée. De ce fait, nous nous efforçons de fournir un niveau de abilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efcace. En cas de problème avec votre NH-U9S chromax.black, n’hésitez pas à contacter notre service client via [e-mail]. Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at Scan this code to display multilingual manuals on your phone. NOCTUA NH-U9S chromax.black

GUIDE D’INSTALLATION

Transport de votre système

Compte tenu du faible poids du ventirad, ce dernier n’a pas besoin d’être démonté en cas de transport. Position standard (sans déport)

Position déportée Position standard (sans déport)

Pour les AM5 et les CPU AM4 des séries Ryzen 5000/3000, sélectionnez le trou correspondant à un décalage de -7mm an d’optimiser la qualité du contact et les performances. Pour les autres CPU AM4, ou en cas de problèmes de compatibilité en position déportée (ex : gêne avec les dissipateurs de la carte mère), veuillez opter pour la position standard (0). Placez en premier lieu les entretoises en plastique sur le letage de la plaque arrière. Vous pouvez alors visser les étriers de xation à l’aide des quatre longues vis. Position déportée Application de la pâte thermique

En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d’abord bien nettoyer la surface. Appliquez 5 petites gouttes ; 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU : Attention : veuillez bien vous assurer que l’inscription “CPU

” pointe bien en direction du CPU et que la barre NM-AMB12a identiée avec la mention « North » (Nord) est bien installée côté Nord (au-dessus) du socket et que la barre NM-AMB12b identiée avec la mention « South » (Sud) est bien installée côté Sud (en bas) du socket comme illustré ci-dessus. Il est important de serrer normalement, et sans excès, les vis jusqu’à leur arrêt (max. torque 0.6 Nm). Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement! Conguration de la ventilation5 Garantie, service client et FAQs

Transport de votre système

Veuillez vous référer à l’étape 7 du manuel d’installation pour Intel. Aufgrund des geringen Gewichtes des Kühlers ist es nicht erforderlich, diesen für den Transport des Systems abzunehmen. Malgré un contrôle qualité rigoureux, l’éventualité d’un défaut – même sur des produits haut de gamme – ne peut être totalement écartée. De ce fait, nous nous efforçons de fournir un niveau de abilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efcace. En cas de problème avec votre NH-U9S chromax.black, n’hésitez pas à contacter notre service client via [e-mail]. Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at Fixation du ventirad sur le CPU

Veuillez vous référer à l’étape 6 du manuel d’installation pour Intel.

AM5 & AM4 AMD Dans le cas des AM4, le fait de dévisser le module de rétention d’origine nécessitera le maintien manuel de la plaque arrière qui n’est plus retenue. Si vous ne retrouvez pas la plaque arrière de votre AM4, veuillez nous contacter via [e-mail]. Pour les AM5, la plaque arrière est vissée au socket et reste donc en place lors de cette opération. Composants nécessaires : 4x NM-APS4 entretoises grises en plastique NM-AMB15a étriers de xation 4x NM-ALS1 vis longues NM-AMB15b étriers de xation Enlever le système de rétention d’origine − mettre en place la contre-plaque

Contre-plaque d’origine pour AMD (pré-installé sur la carte mère) Le système de xation SecuFirm2™ s’installe directement sur la plaque arrière d’origine de la carte mère. Ainsi, et si cela n’a jamais été fait dans le passé lors d’installations précédentes, veuillez enlever le module de rétention prévu pour la xation du ventirad originel en le dévissant de la plaque arrière. Cette opération est nécessaire avant de passer à l’étape suivante.
