Caractéristique	Détails
Type d'appareil	Lave-vaisselle encastrable
Capacité	14 couverts
Consommation d'eau	9,5 litres par cycle
Consommation énergétique	Classe énergétique D
Niveau sonore	49 dB
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Fonctionnalités spéciales	Système de filtration, départ différé, séchage à condensation
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Installation	Encastrable, nécessite un raccordement à l'eau et à l'électricité
Maintenance	Nettoyage régulier des filtres, détartrage recommandé
Sécurité	Système de sécurité anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - WDT750SAHB WHIRLPOOL

Le lave-vaisselle ne s'allume pas.

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Le cycle de lavage ne démarre pas.

Assurez-vous que la porte est bien fermée et verrouillée. Vérifiez également que le sélecteur de cycle est correctement réglé.

L'eau ne s'évacue pas.

Vérifiez que le filtre est propre et qu'il n'y a pas d'obstruction dans le tuyau d'évacuation. Assurez-vous également que la pompe fonctionne correctement.

Des résidus de nourriture restent sur la vaisselle.

Vérifiez que les bras gicleurs ne sont pas obstrués et que les jets d'eau ne sont pas bloqués. Assurez-vous d'utiliser un détergent approprié et de ne pas surcharger le lave-vaisselle.

Le lave-vaisselle fait un bruit étrange pendant le fonctionnement.

Vérifiez qu'il n'y a pas d'objets étrangers dans le lave-vaisselle qui pourraient heurter les bras gicleurs. Un bruit de cliquetis peut également indiquer un problème avec la pompe.

L'eau ne chauffe pas pendant le lavage.

Vérifiez que le thermostat fonctionne correctement et que le réglage de température est approprié. Assurez-vous que l'alimentation électrique est stable.

Des taches blanches apparaissent sur la vaisselle.

Cela peut être dû à une eau dure. Utilisez un adoucisseur d'eau ou un produit de rinçage pour éviter les dépôts de calcaire.

Le lave-vaisselle affiche un code d'erreur.

Consultez le manuel d'utilisation pour interpréter le code d'erreur. Cela peut indiquer un problème spécifique à résoudre.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et éliminez les résidus. Remettez-le en place une fois propre.

Quelle est la durée d'un cycle de lavage ?

La durée d'un cycle dépend du programme sélectionné, généralement entre 1h30 et 2h30.

MODE D'EMPLOI WDT750SAHB WHIRLPOOL

Kit de cable électrique

Outils et pieces 54
Exigences d'emplacement 56
Dimensions du produit et de l'emplacement d'installation....57
Exigences d'évacuation 58
Spécifications de l'alimentation en eau 58
Spécifications électriques 58

INSTRUCTIONS D'INSTALLATION 59

Preparation de l'emplacement - nouvelles unités. 59
Installer la barrière anti-humidité optionnelle. 59
Raccordement electrique. 60

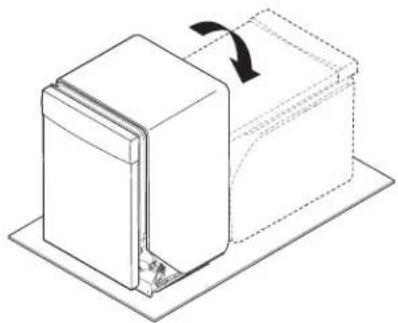

Preparation du lave-vaiselle 61

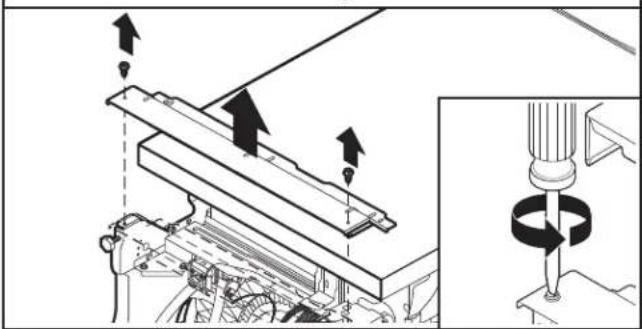

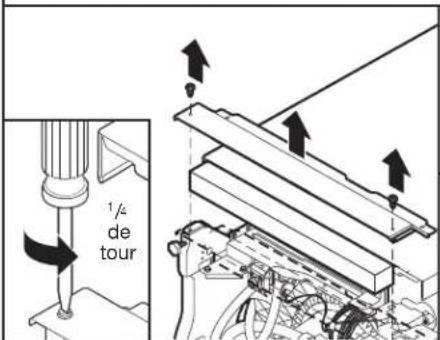

Retrait du panneau d'accès 61
Branchement de l'arrivee d'eau a la valve de distribution.....62
Branchement du tuyau de distribution à la valve
de distribution 63

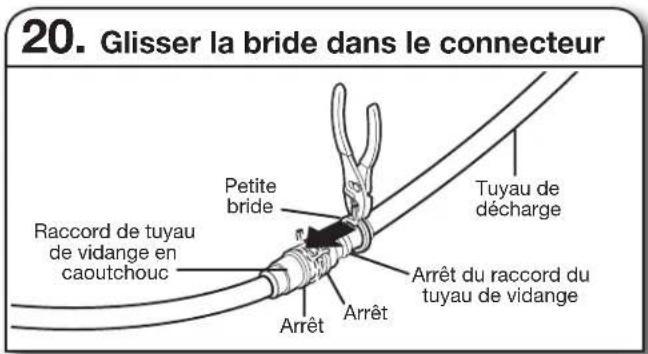

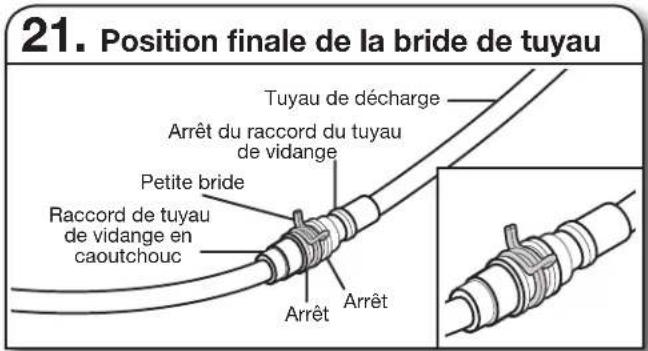

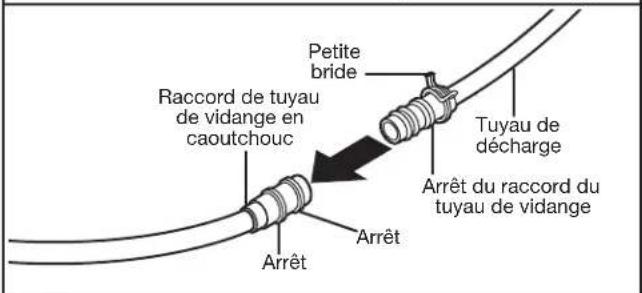

Raccord du tuyau de vidange 63

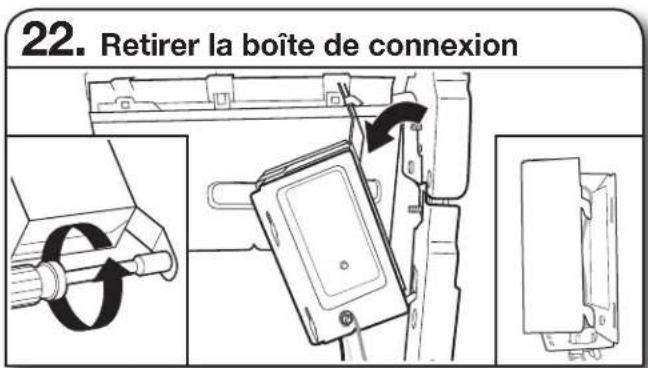

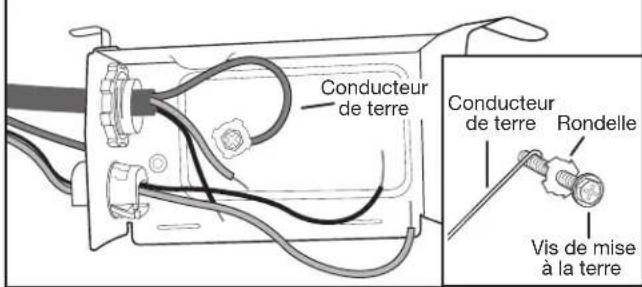

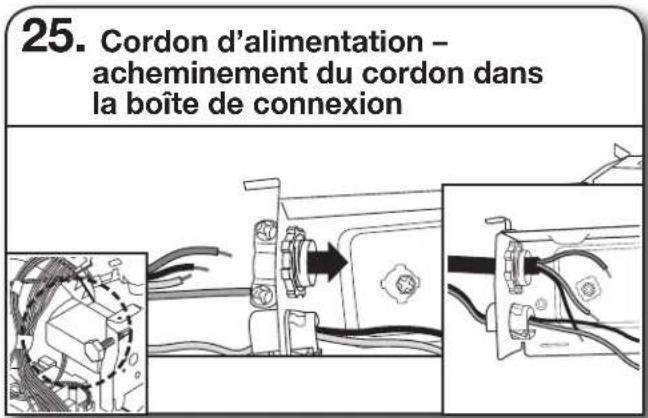

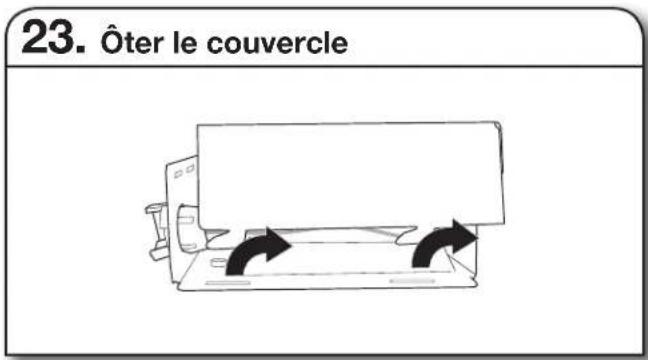

Branchement du cable electrique. 64

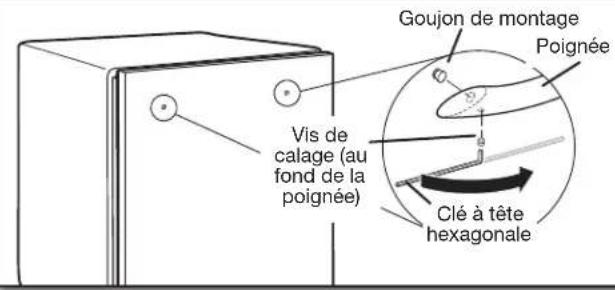

Installation de la poignee de porte 66

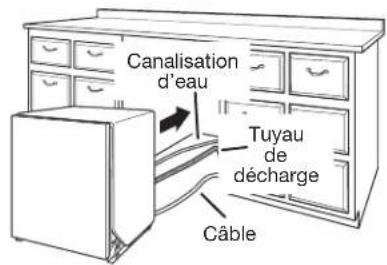

Placer le lave-vaisselle dans I'armoire 66
Installation du panneau personnelé 67

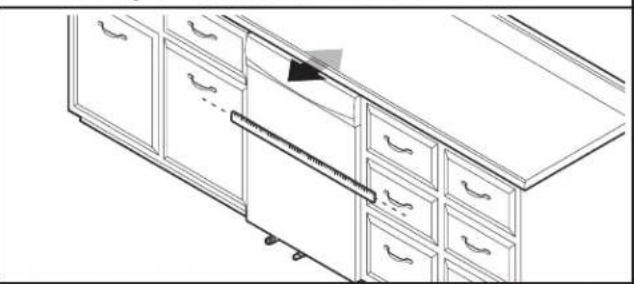

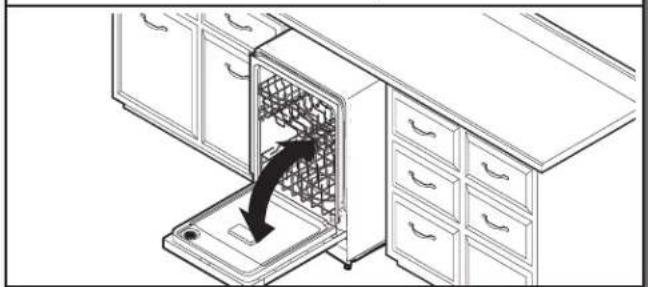

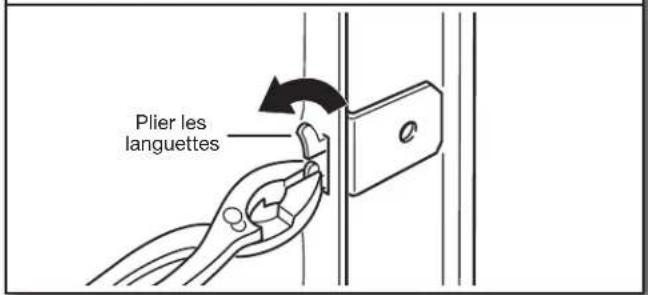

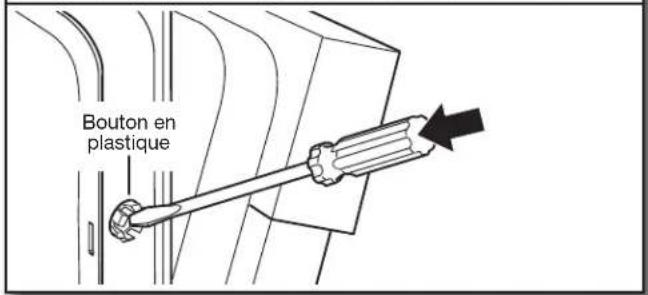

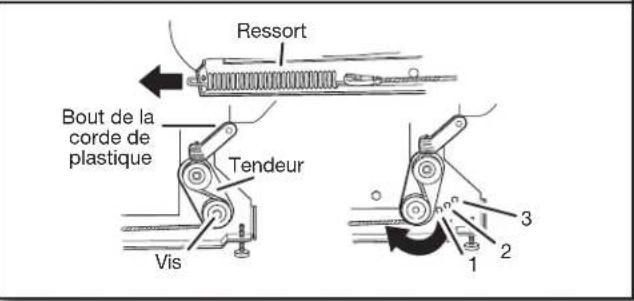

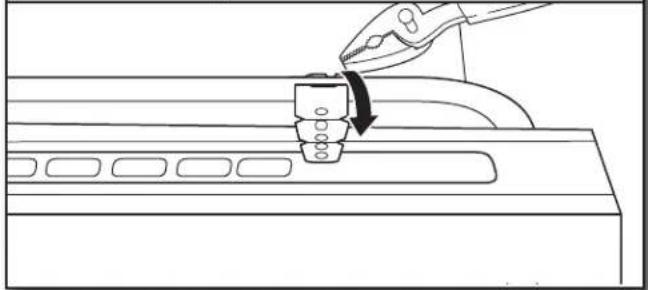

Choix de l'option de fixation 67
Vérification de l'installation finale. 68

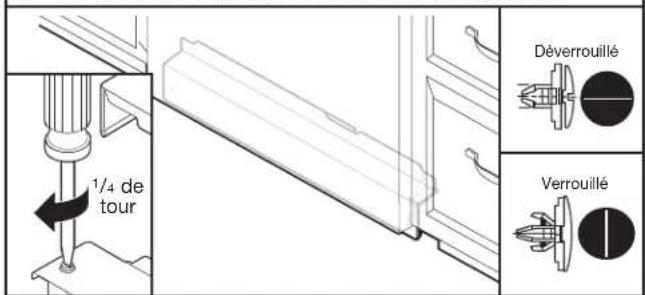

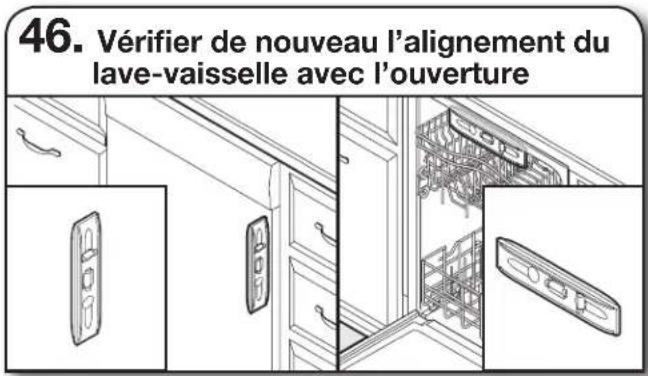

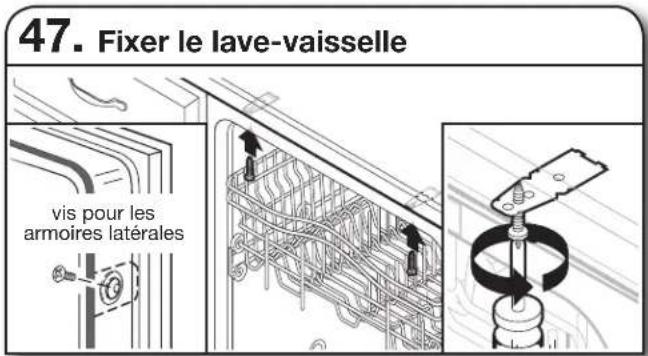

Fixation du lave-vaiselle dans l'ouverture
d'encastrement de I'armoire 69

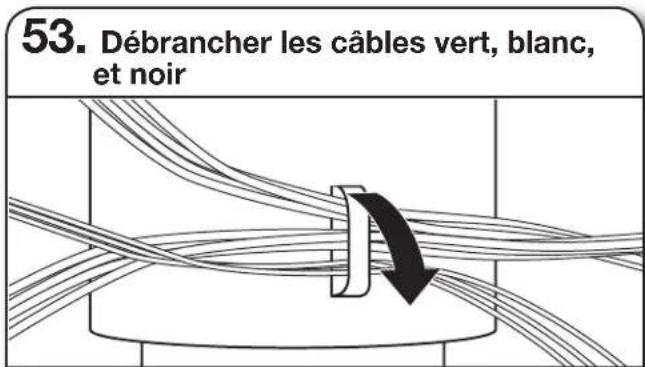

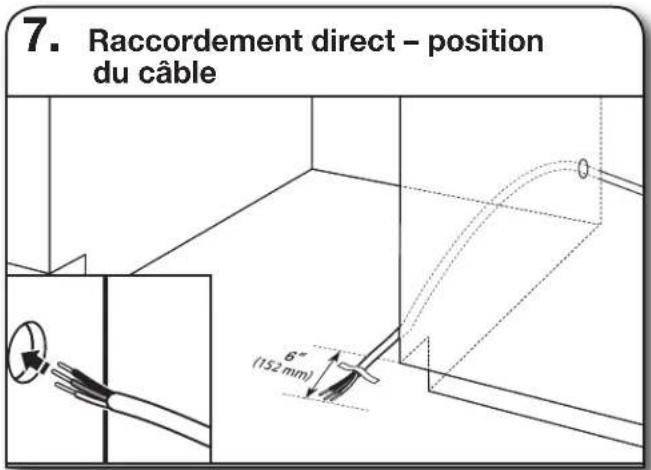

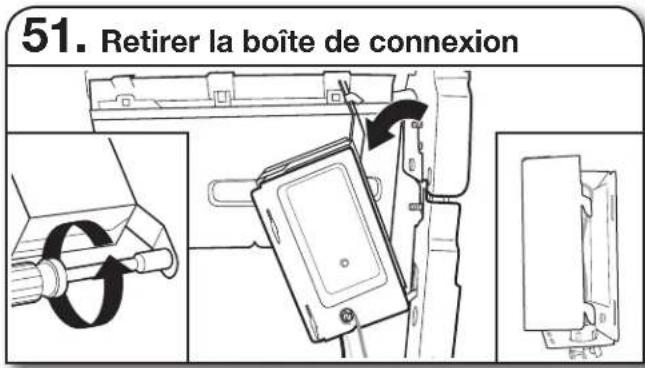

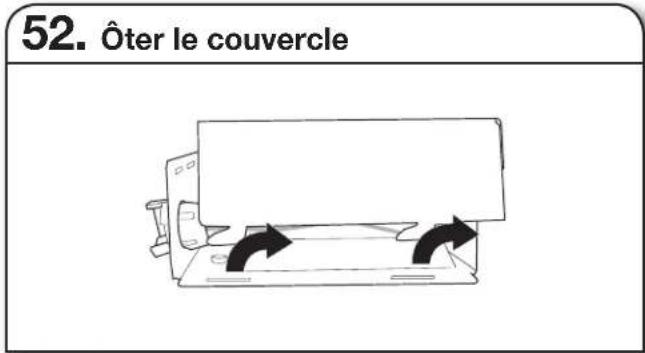

Méthode de raccordement direct 70
Branchement de I'arrivee d'eau au robinet d'arrêt
de la maison 72
Raccordement du tuyau de vidange. 72
Terminer Iinstallation 74

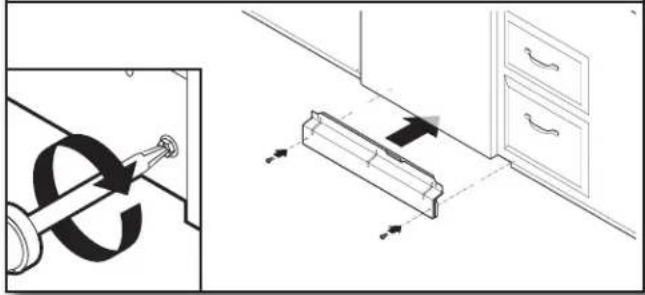

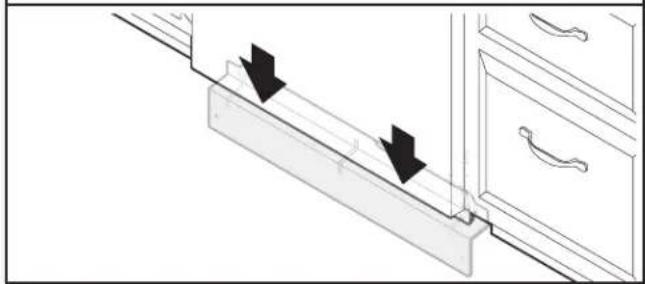

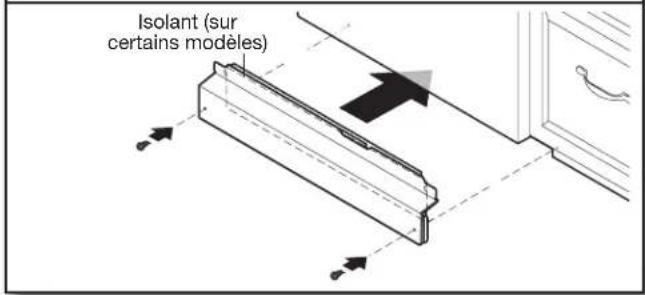

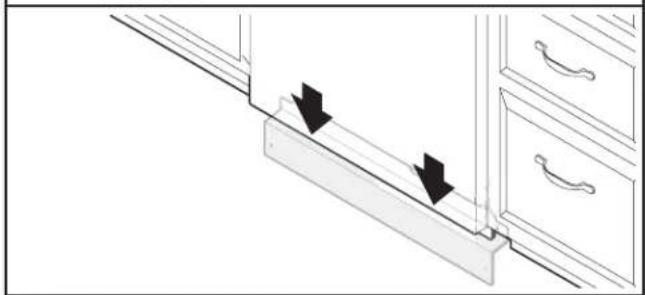

Installation du panneau d'accès 75

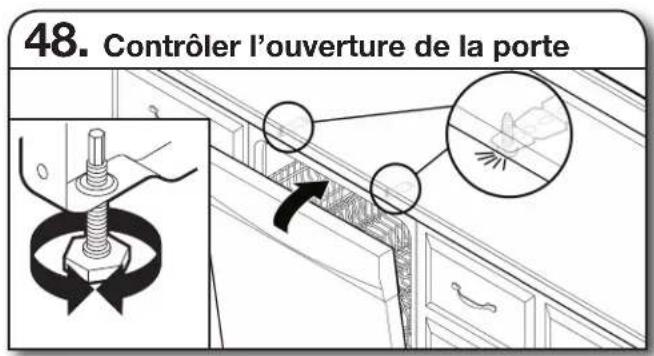

Contrôle du fonctionnement 76
Si le lave-vaiselle ne fonctionne pas 76
Conseils supplémentaires. 76

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voire appareil menager. Assurez-vous de tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

AVERAGEMENT

Risque de basculement

Ne pas utiliser le lave-vaiselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut cause des blessures graves ou des coupures.

ll fault :

Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arriere de l'appareil. Enlever le matériel d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle; elle doit s'enclencher.

REMARQUE: Chaque lave-vaiselle a ete teste en usine - en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaiselle.

■Observer les dispositions de tous les codes et règlements en vigueur.
Installer le lave-vaisse conformément aux prescriptions des prsentes instructions.
L'installation doit être exécutée par un technicien qualifié.
Le lave-vaiselle doit etre instalé conformément aux dispositions de tous les codes et règlements locaux et nationaux regissant les installations de plomberie et d'electricité.

L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.

AVERTISSEMENT: Afin de réduire le risque d'incendie, de chic électric qu ou de blessures corporelles, l'installeur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.

EXIGENCES D'INSTALLATION

OUTILS ET PIECES

Rassembler les outils et composants nécessaires avant d'entreprenevre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Toutes les installations

Outilns necessaires:

Pince Tournevis à lame plate

Tournevis Phillips Couteau utilise

Tourne ecrou ou cle à douille de 5 / 16 " 1/4"

Petit niveau

Metre-ruban ou règle Clé plate de

Clé à molette de 10 po avec ouverture jusqu'à 118 (29 mm)
Tournevis TorxT20. Si I'on installe des panneaux avant personnalises, tournevis Torx T15.

Autres articles utiles pouvant etre nécessaires :

Lampe de poche Plat peu profund

Serviette de bain Ruban de masquage ou ruban adhesif

Pieces fournies :

Tuyau de décharge

Brides pour tuyau de décharge (2) (1 grosse/rouge et 1 petite/verte)

Vis Phillips no 10 × 1/2 (2) Brides de soutien (au-dessous du plan de travail) (2)

S'assurer que toutes ces pieces sont comprises dans le sachet de documentation. Si les pieces ne sont pas inclues, nous contacter au numero sans frais ou visiter notre site Web (voir le Guide d'utilisation).

Poignée de porte (sur certains modèles)

Autres pieces nécessaires (non fournies) :

Raccord de tuyau coude à 90^ de 38 (9,8 mm) x 3/4 (19 mm) d'extrémité de compression avec joint de caoutchouc (necessaire pour racorder correctement la canalisation d'eau du domicile au lave-vaisselle (no de piece Whirlpool W10685193)

Serre-cables metallique pour cablage du domicile qui convient a l'orifice de 7/8" (22 mm) (necessaire pour raccorder correctement le cable du domicile au boitier de connexion du lave-vaisselle) (no de piece Whirlpool 4396672)

REMARQUE:Utiliser uniquely une piece homologue UL ou CSA.

Capuchon de connexion

REMARQUES:

■Confirmer une taille correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

Utiliser uniquement des pieces homologues UL ou CSA.

Nous contacter au numéro sans frais ou visitor notre page Web (voir le Guide d'utilisation) pour obtenir les numéro des pieces ci-dessus ou visitor un détaillant de fournitures électriques et de plomberie pour une équivalence.

Accessoires facultatifs disponibles :

Ruban de barrière anti-humidité

REMARQUE:Le ruban de barrière anti-humidite ajoute une protection facultative supplémentaire si le lavevaisselle est instalé sous un plan de travail en bois. (No de piece Whirlpool 4396277)

Ensemble de panneaux lateraux

Pour fermer le cote du lavevaisselle lorsqu'il est installeda l'extrimete de I'armoire. (le numero de reference Whirlpool varie selon la couleur)

frais ou visitor notre page pour obtenir les nombres des

Première installation

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section "Sécifications electrolyques". Il est reconnexe de faire réaliser tous les raccordements electrolyques par un electricien qualifié/agree.

Outils supplémentaires nécessaires :

Petit coupe-tube Prince à dénuder

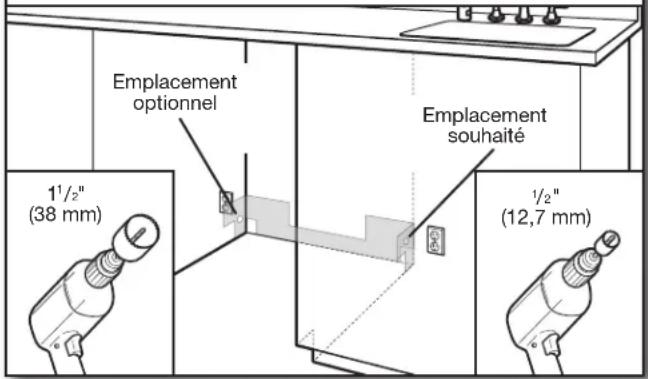

Perceuse electrique avec mèches scie-cloche de 1/2 , 3/4 et 1/2

Pièces supplémentaires nécessaires (non fournies) :

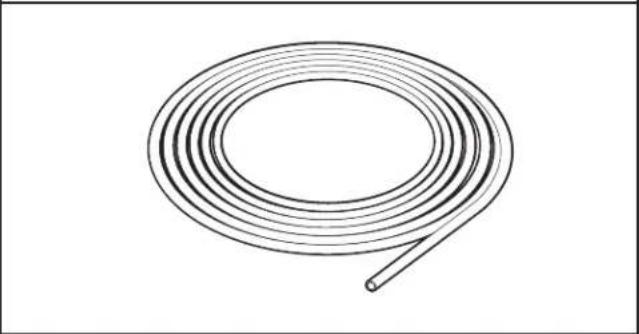

Canalisation de cuivre (diametre externe sugéré de 3 / 8 ) ou ensemble de canalisation d'arrivee d'eau flexible a tresse d'acier (numéro de piece Whirlpool W10278635RP). L'ensemble inclut un tuyau tressé et un raccord de tuyau de 3 / 8'' × 3 / 4'' d'extrémité de compression

Bride à vis 1 / 2 " à 2" (38 à 50 mm) (maximum 3)

Plus long tuyau de vidange optionnel d'une longueur maximale de 12^(3,7m) (numéro de piece Whirlpool 3385556)

REMARQUE: Doit etre conforme a toutes les normes de test AHAM/IAPMO, convenir a des raccordements de vidange de 1" (25 mm) et etre resistant a la chaleur et aux détergents.

Nous contacter au numéro sans frais ou visitor notre page Web (voir le Guide d'utilisation) pour obtenir les numéro des pieces ci-dessus ou visitor un détaillant de fournitures électriques et de plomberie pour une équivalence.

REMARQUE: Si I'on utilise un tuyau flexible tressé, replacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Pour les installations à raccordement direct

Entretoise d'armoire

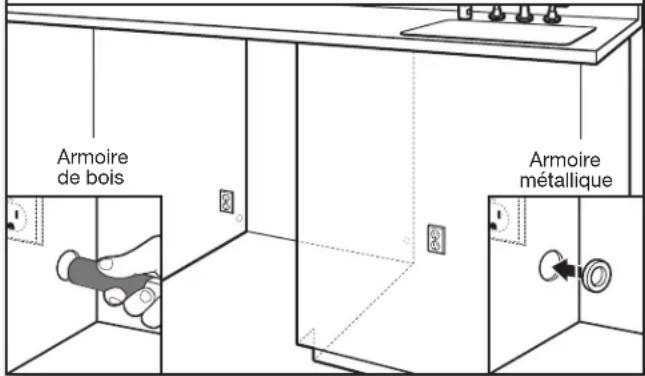

Pour un trou de 1^1 / 2 (38 mm) dans une armoire. (No de piece Whirlpool 302797)

REMARQUE: Requis pour les armoires en métal.

Pour un cordon d'alimentation

Ensemble pour cordon d'alimentation

L'ensemble comprend habituèlement un cordon d'alimentation, un serrecâbles métallique, un ceillet et des connecteurs de fils. (No de piece Whirlpool 4317824)

Nous contacter au numéro sans frais ou visitor notre page Web (voir le Guide d'utilisation) pour obtenir les numéro des pieces ci-dessus ou visiter un détaillant de fournitures électriques pour une équivalence.

EXIGENCES D'EMPLACEMENT

L'appareil doit être entièrement encastré (sur le dessus, les côts, l'arrière et au sol) dés l'installation. Un ensemble de panneaux lateraux est disponible chez vous marchand pour l'installation du lave-vaisselle à l'extrémité d'une rangée d'armoires.

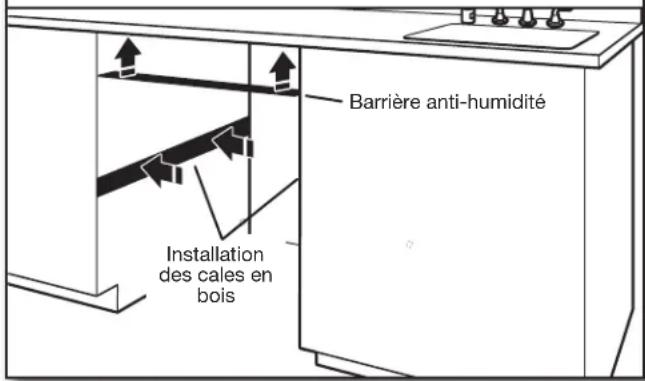

Une barrière anti-humidité en option est également disponible pour l'installation sous un plan de travail en bois. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.

Inspector l'emplacement d'installation du lave-vaiselle. Il doit composer les caractéristiques suivantes :

Accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir étabir un dégagement de 2" (51 mm) ou plus entre le côte de la porte du lave-vaisselle et le mur ou l'armoire.

Facilité d'accès aux canalisations d'eau et d'évacuation et à la source d'électricité.

Une source d'électricité avec liaison à la terre est nécessaire.
- Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.

Veiller à ce que les canalisations d'eau et d'évacuation et les cables électriques se trouvent dans les limites de la zone marquee en gris illustrée dans la section "Dimensions du produit et de l'emplacement d'installation".

Ne pas placer de canalisation d'évacuation, canalisation d'eau ou cablage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave-vaisse.
Protégéur du gel le lave-vaiselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

REMARQUE: Si le lave-vaisselle ne doit pas etre utilisependant une période prolongée ou s'il est laissé a un endroit qui pourrait etre exposé au gel, veiller à faire executer les opérations de pré-hivernage par un technicien competent.

■S'il est installé dans une nouvelle construction, enlever tout débris de l'arrivée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obturer le filtré de la valve de distribution.

Une ouverture carree offrant I'esthetique appropriee et perpettant un fonctionnement correct.
La façade des armoires perpendicular au plancher.
Un plancher horizontal et plat

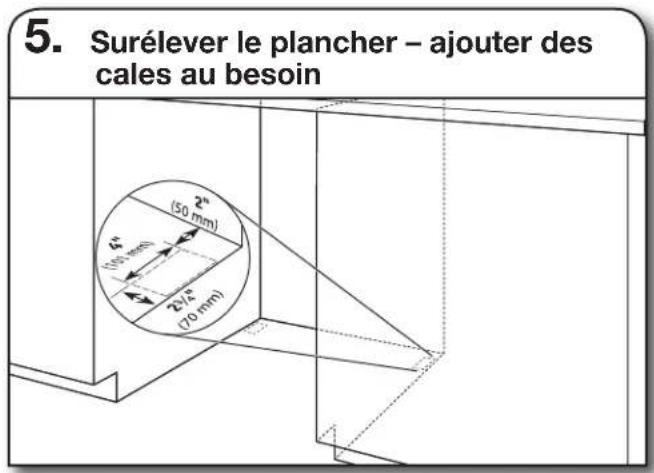

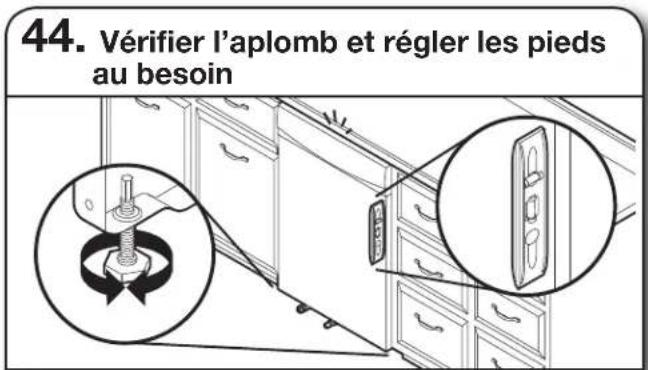

Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d-installation, il pourrait être nécessaire d'utiliser des cales pour établier l'aplomb de l'appareil.

REMARQUE: Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaiselle, les cales doivent être solidement fixées au plancher.

A l'emplacement d'installation du lave-vaisselle, on doit pouvoir étabir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher.
Ne pas installer le lave-vaiselle par-dessus un tapis.

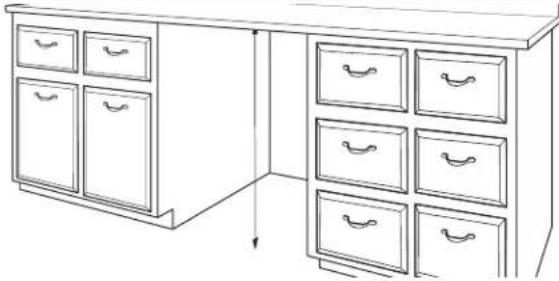

Dimensions du produit et de l'emplacement d'installation

	237/8" (606 mm)		241/2" (622 mm) B	3/4" (19 mm) A
			C

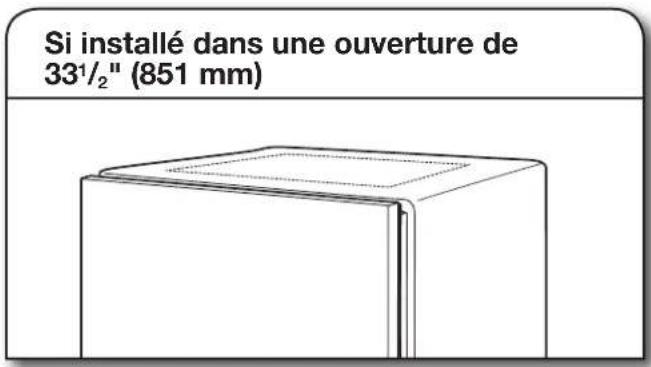

30" (762 mm)	331/2" (851 mm) min sans roulettes	30" (762 mm)

31/2" - 41/2"

(88 mm - 106 mm)

3^3 / 4

(94 mm)

21"

(533 mm)

Pour un coup-de-pied de 4^ (100 mm), la hauteur de l'ouverture est de 34^1 / 2^n (863 mm).

A. L'isolant peut être comprime (utilisé sur certains modèles).
B. Pour les modèles avec panneaux prêts à installer, la profondeur du lave-vaiselle est de 24^ (610 mm) - sans le panneau de porte personnelé de 3A^ (19 mm).
C. Les poignées de porte peuvent dépasser vers la façade du lave-valisselle; varie selon le modele.

Vérifier que toutes les surfaces n'ont aucune asperité qui empêcherait l'installation du lave-vaisselle.

34"

(864 mm)

D

4

(102 mm)

10^1 / 2

(267 mm)

63/4"

(172 mm)

ARQUE:Les

zones grises des

parois de I'armoire

indiquent les endroits

D. Mesure depuis le point le plus bas de la face inférieure du plan de travail. Cette dimension peut etre reduite a 33^ / 2^ (851 mm) en retirant les roulettes du lave-vaiselle et en perforant I'isolant (la plaque d'insonorisation) de I'appareil.

E. Dimension minimale mesurée au point le plus étroit de l'ouverture

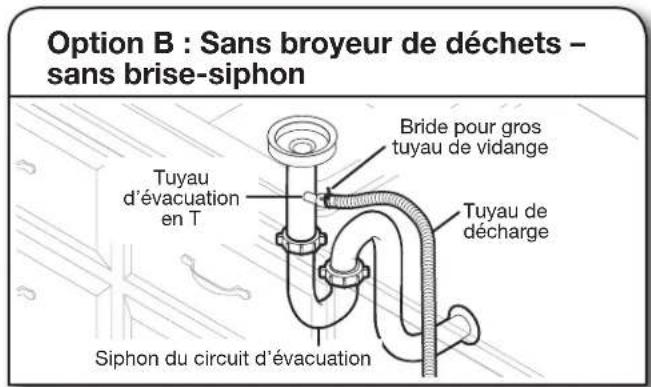

EXIGENCES D'EVACUATION

■Un tuyau d'évacuation neuf est fourni avec le lava-vaiselle. Si le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7m) satisfaisant a toutes les normes de test AHAM/ IAPMO en vigueur, qui soit résistant à la chaleur et au détexterent et qui convienne au raccord d'évacuation de 1^ (25mm) du lava-vaisse. Voir la section "Outilis et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.
REMARQUE: Ne pas utiliser plusieurs tuyaux de vidange.

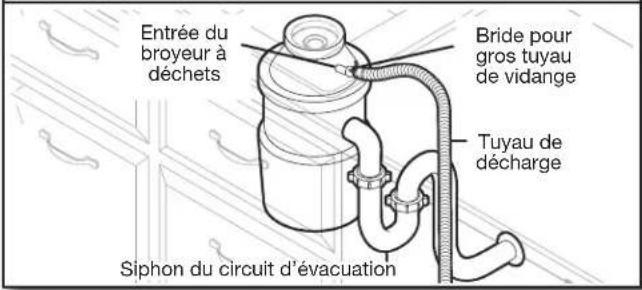

Veiller à raccorder le tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20^ (508 mm) au-dessus du sol. On recommende de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du plan de travail ou de le raccorder à un dispositif de brise-siphon.

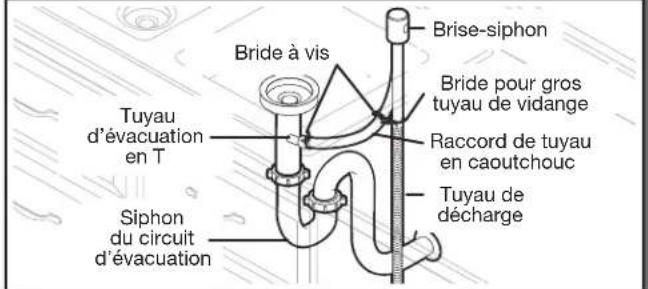

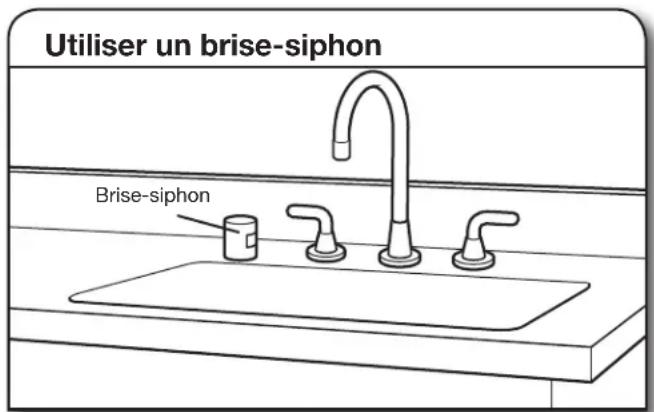

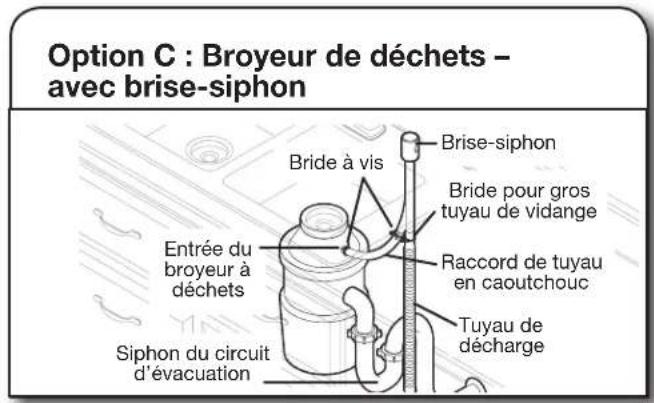

Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20^ (508 mm) au-dessus du sous-plancher ou du plancher.

Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire.
Utiliser des raccords de canalisation d'évacuation de diamètre interieur de 1 / 2 minimum.

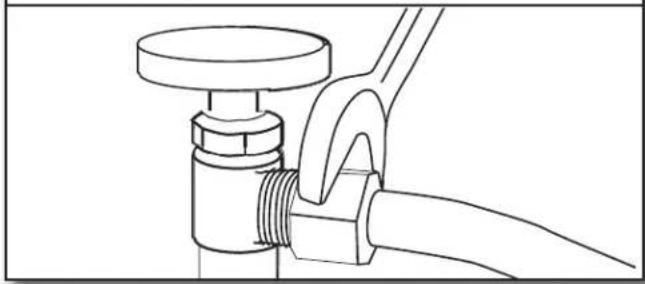

SPECIFICATIONS DE L'ALIMENTATION EN EAU

• Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
  ■Une canalisation d'eau chaude, sous pression de 20 à 120 Ib/ p o^2 (138 à 862kPa ), peut etre inspectee par un plombier certifié.
  ■Température de 120^ (49^) à l'entrée du lave-vaiselle

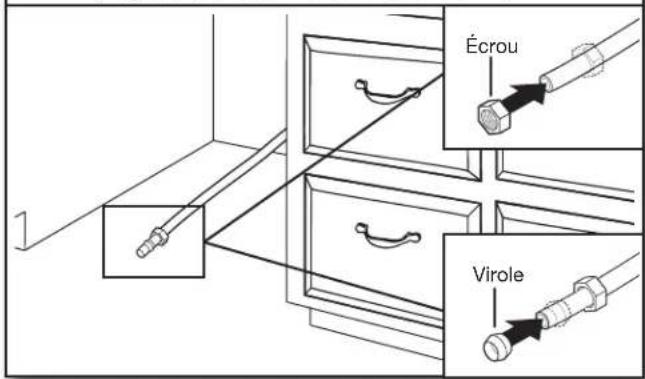

  Tube de cuivre de /a" de diamètre exter le avec raccord de compression ou canalisation d'alimentation en eau flexible a tresse d'acier.Voir la section "Outils et pieces sur la couverture du guide pour des details sur les pieces et pour commander.

REMARQUE: L'emploi d'un tuyau de plastique d'un minimum de 1/2 n'est pas recommandé.

Raccord coude à 90^ avec raccord de tuyau 4 et rondelle de caoutchouc. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.
Ne pas souder a moins de 6" (152 mm) de l'électrovanne d'admission d'eau.
S'il est installé dans une nouvelle construction, vous assurer que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.

REMARQUE: S'il remplace un lave-vaisselle existant, il est recommandé d'installer une nouvelle entrée d'eau (voir la section "Outils et pieces" au début du guide pour les renseignements sur les pieces) et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.

SPECIFICATIONS ÉLECTRIQUES

S'assurer que le raccordement électrique est ajustat et conforme au code national de I'électricité, ANSI/NFPA 70 - dernière édition, et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

Une source d'alimentation de 120 V CA, 60 Hz, 15 ou 20 A CA seulement, protégée par fusible
Conducteurs de cuivre uniquement
■Un maximum de 2 conducteurs d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Nous recommends :

L'utilisation d'un fusible ou disjoncteur temporisé
Un circuit séparé

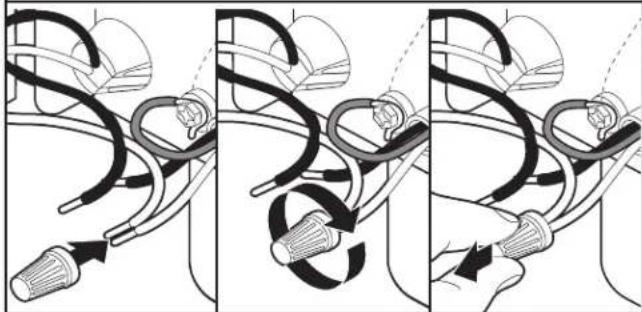

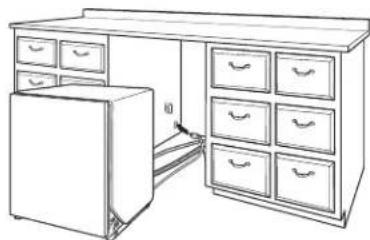

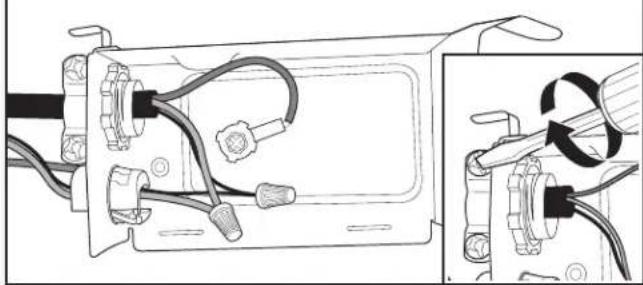

Pour le raccordement du lave-vaisselle avec un cordon d'alimentation électrique :

Utiliser un cordon d'alimentation (homologation UL) concu pour utilisation avec un lave-vaisselle. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commande

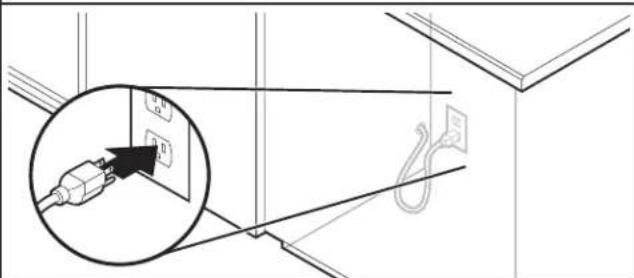

■ Brancher l'appareil sur une prise 3 alveoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.

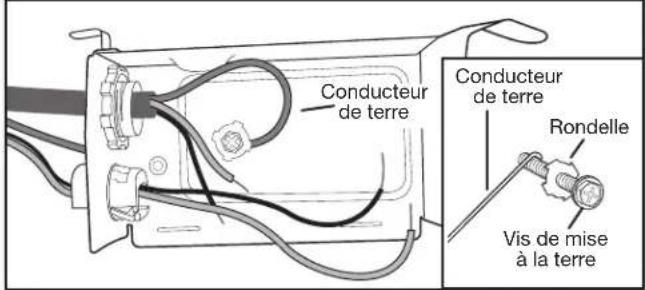

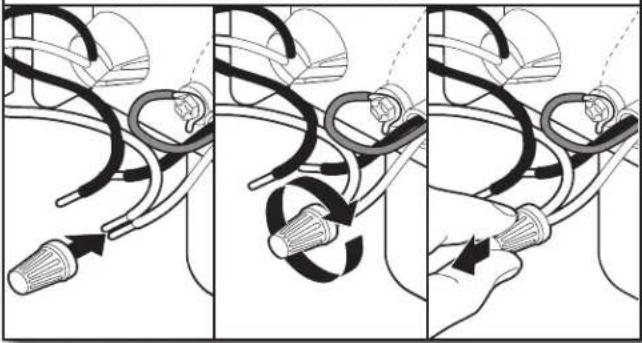

Pour le raccordement direct du lave-vaisse:

Utiliser des conducteurs de cuivre gainés non métalliques ou blindés couples avec conducteur de liaison à la terre qui satisfassent aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux.

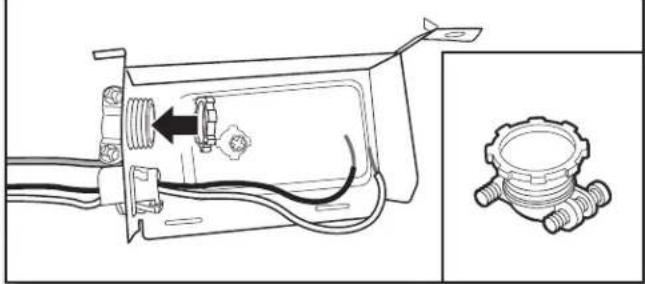

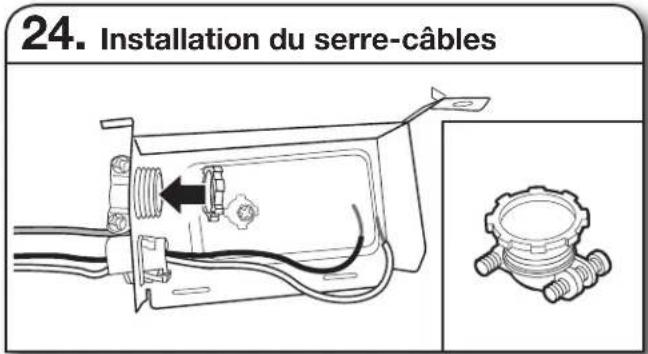

Utiliser un serre-cables (homologation UL ou CSA). Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.

INSTRUCTIONS D'INSTALLATION

AVERAGEMENT

Risque de chocolélectrique

Interrompre l'alimentation electrique avant d'installer le lave-vaiselle (au niveau du tableau de distribution - fusible ou disjoncteur)

Le non-respect de cette instruction peut causeur un décès ou un choc électrique.

1. Déconnecter la source de courant électrique

Interrompre l'alimentation electrique à la boite de fusibles (fusible ou disjoncteur) avant d'installer le lave-vaisselle.

2. Couper l'arrivée d'eau

Fermer l'approvisionnement en eau du lave-vaisselle.

PREPARATION DE L'EMPLACEMENT - NOUVELLES UNITS

3. Emplacement des trous à percer - nouvelle construction

REMARQUE: Consulter la section "Dimensions du produit et de l'emplacement d'installation" pour connaître l'emplacement exact des trous et les dimensions des zones grises.

Percer un tour de 1^1/2 (38 mm) pour le tuyau de vidange sur le côte ou l'arrière de l'armoire, en fonction de la position du tuyau de vidange et de son emplacement de connexion.

Percer un tour de 1/2 (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.

Percer un trou de 1^1 / 2 (38 mm) pour le cablage electrique sur le cote croit ou à l'arrête de l'armoire.

4. Poncer pour obtenir des trous lisses

Armoire de bois : Poncer le trou jusqu'à obtenir une surface lisse.

Armoire métallique: Couvrir le contour du trou avec l'oeillet fourni avec l'ensemble du cordon d'alimentation. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces.

Conseil utile: Le raccordement au lave-vaiselle sera plus facile si on achemine le cable par le cote droit de l'ouverture d'encastrement de l'armoire.

INSTALLER LA BARRIÈRE ANTI-HUMIDITÉ OPTIONNELLE -

RECOMMANDER POUR LES DESSUS DE COMPTOIR EN BOIS

Barrière anti-humidité/cales en bois

Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander. Veiller à ce que la zone se trouvant sous l'armoire soit propre et sèche avant d'installer la barrière anti-humidité. Œter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du plan de travail, le long de la rive avant du comptoir.

REMARQUE: Utiliser des cales en bois si la fixation de côte et l'espacement entre les côtes de l'armoire et du lave-vaissele est supérieur à 1/2 (12,7 mm) de chaque côte ou supérieur à la longueur des vis d'ancrage.

Surelever le plancher: Si le plancher de la cuisine est plus élevé que le plancher de l'ouverture de l'armoire (par exemple, le carrelage du plancher de la cuisine n'arrive pas jusqu'à dans l'ouverture de l'armoire), ajouter des cales selon le besoin dans la zone indiquée pour placer le lava-vaisselle à une hauteur maximale de 34" (864 mm) sous le plan de travail.

REMARQUE: Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

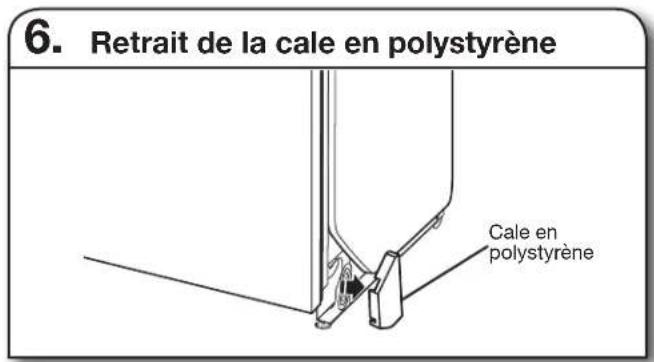

Enlever et jeter les cales en polystyrene (si présents; car tous les modèles n'en sont pas pourvus) situées au-dessus des pieds avant, de chaque côte du lave-vaisselle. Les cales permettent de couvrir les poulies à cordon/chaîne du lave-vaisselle.

Découper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de 33^ / 2 (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.

RACCORDEMENT ÉLECTRIQUE

-Pour un raccordement direct, commencer a l'etape 7
-Pour un cordon d'alimentation,attendre jusqu'à tape 22

Passer le cable comme indiqué pour un raccordement direct.

Acheminer le cable de l'alimentation electrique à travers le trou dans l'armoire (le cable doit depasser par le cote avant droit de l'ouverture d'encastrement de l'armoire). Fixer le cable au plancher avec du ruban adhesif dans la zone indiquée. Cela empêchera le cable de bouger lors du déplacement du lave-vaisselle dans l'ouverture de l'armoire.

REMARQUE: Si un dernier lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.

PREPARATION DU LAVE-VAISSELL

AVERAGEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut cause des blessures graves ou des coupures.

AVERAGE

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaiselle.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

8. Placer le lave-vaisselle sur le dos

Conseil utile: Placer une feuille de carton sous le lave-vaiselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.

À l'aide d'au moins deux personnes, saisir les côtes de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.

Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.

REMARQUE: Sur certains modèles, une fois le lava-vaissette sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.

RETRAIT DU PANNEAU D'ACCES

• Pour les panneaux d'accès en plastique, continuer à l'étape 9
• Pour les panneaux d'accès en métal, continuer à l'étape 10

9. Panneau en plastique

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Retirer le panneau. Ne pas-retirer la fiche technique du panneau d'accès. Passer à l'étape 11.

10. Panneau métallique

À l'aide d'un tourne écrou ou un tournevis Phillips de 1/4 ," oter les deux vis fixant le panneau d'accès au lave-vaissette. Ne pas-retirer la fiche technique du panneau d'accès.

11. Mesure de l'ouverture d'encastrement

Mesurer la hauteur libre de l'espace d'installation, sous le plan de travail. Vous assurer de mesurer le point le plus bas sous le plan de travail et le point le plus sur le sol.

Tableau de réglage de la hauteur du lave-vaisse

Hauteur de l'encastrement	Hauteur des pieds avant	Position des roues	Plaque d'insonoration
331/2" (851 mm)	3/8" (9,8 mm)	Retirer Coupe
34" (864 mm)	9/16" (14 mm)	Pas de	coupe
341/4" (871 mm)	13/16" (21 mm)	Pas de	coupe
341/2" (876 mm)	11/16" (27 mm)	Pas de	coupe

Pieds arrriere - A

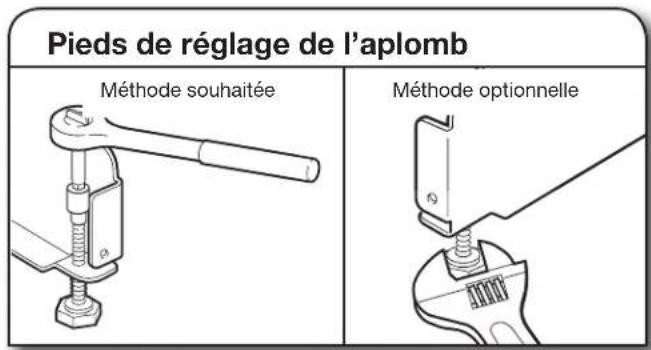

Ajuster les pieds de réglage de l'aplomb avant à la même hauteur. Placer les roues arriré à la position requise déterminée à partir du "Tableau de réglage de la hauteur du lave-vaisselle".

REMARQUE: Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à 34" (864 mm), on peut enlever les roulettes arrêt pour obtenir un dégagement supplémentaire.

On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement d'armoire elevée de 33^ / 2 (851 mm), mais il sera plus difficile de déplacer le lave-vaisselle. Les mesures ne sont pas exactes.

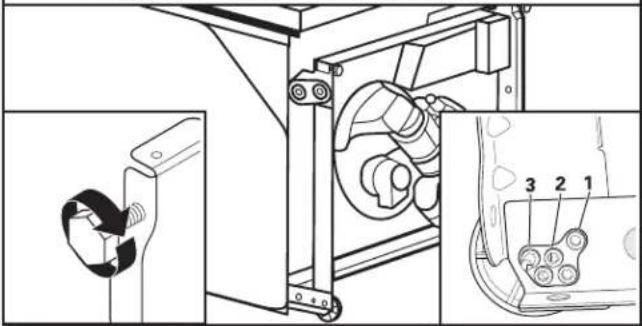

12. Réglage des roues et pieds

Consulter le "Tableau de réglage de la hauteur du lave-vaisselle" pour la position des roulettes et la position et la hauteur des pieds avant requise pour la hauteur de l'ouverture de l'armoire.

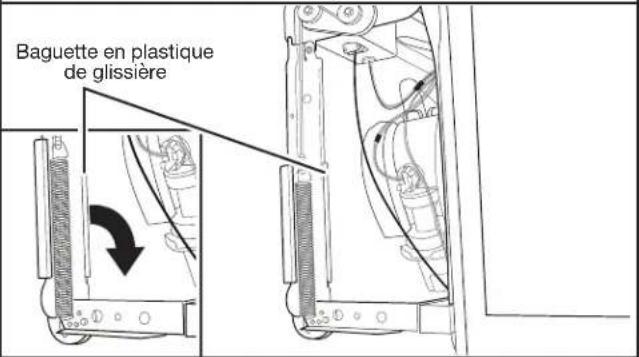

13. Enlever la baguette en plastique de la glissiere (seulement sur certains modèles)

Enlever et jeter la baguette en plastique de glissiere de chaque cote du chassin du lave-vaisselle. Pour retirer la baguette en plastique de glissiere, la pousser vers le haut puis vers I'arriere et la deboiter du chassin du lave-vaisselle.

BRANCHEMENT DE L'ARRIVEE D'EAU À LA VALVE DE DISTRIBUTION

• Pour un tuyau en cuivre, commencer à l'étape 14
• Pour un tuyau flexible, commencer à l'étape 16

14. Canalisation d'eau en cuivre

Si l'on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression.

15. Enfilier l'écrou et la virole sur le tuyau (tuyau de cuivre uniquement)

Canalisation en cuivre uniquement : Insérer la canalisation dans le raccord coudé de 90^ aussi loin que possible. La canalisation en cuivre se plie et s'écrase facilement. Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filtage du raccord coudé.

REMARQUE: Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le chassis ou le moteur de l'appareil. Passer à l'étape 17.

16. Tuyau flexible

Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.

17. Raccorder le raccord coude de 90^ à la canalisation d'alimentation en eau

Prendre le raccord de tuyau coude à 90^ de 38''× 34'' .Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander. Brancher le raccord de tuyau coude à 90^ de 38'' à l'arrivee d'eau. Le fixer de façon a ce que le raccord de 34'' soit oriente vers le haut, tel qu'illustre ci-dessus.

BRANCHEMENT DU TUYAU DE DISTRIBUTION A LA VALVE DE DISTRIBUTION

18. Raccorder le raccord coude de 90^ à la valve

S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfilier le raccord de 3/4 du coude à 90^ jusqu'àu robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côte arrrière gauche de l'unité.

REMARQUES :

Ne pas utiliser de ruban adhésif Teflon† avec les raccords de compression.
Ne pas serrer excessivement. Le raccord risque d'être endommagé.

RACCORD DU TUYAU DE VIDANGE

19. Raccordement du tuyau de vidange

Placer une serviette sous le tuyau d'évacuation pour recuperer l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémite du tuyau d'évacuation. Enconcer le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchouc jusqu'à la butée d'arrêt du tuyau d'évacuation.

À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation en la serrant et la glisser sur le connecteur, entre les butées.

REMARQUE: Passer le tuyau de vidange par l'arrête du lave-vaisselle.

BRANCHEMENT DU CÂBLE ÉLECTRIQUE

REMARQUE: Si un peux lave-vaisse avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisse.

À l'aide d'un tourne écrou de 1/4 ou d'une clé à douille hexagonale de 1/4 , restirer la vis maintainant le boîtier de connexion sur l'entretoise. Ensuite, incliner le boîtier de connexion, dégager la languette et sortir le boîtier de connexion de la grille transversale.

Retirer le couvercle en le faisant coulisser vers le haut et en dégageant ses crochets hors de l'encote. Conserver le couvercle pour utilisation ultérieure.

Installer un serre-cables métallique (homologation UL ou CSA). S'assurer que les têtes de vis soient orientées vers le haut lors du serrage de l'écrou à conduit. Un serre-cables est fourni dans l'ensemble du cordon d'alimentation. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.

Acheminer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisse ni la partie inférieure de la cuve du lave-vaisse. Tirer le cable pour le faire passer à travers le serre-cables dans le boitier de connexion
REMARQUE: Un maximum de 2 câbles d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

AVENTISSEMENT

Risque de chocolélectrique

Relier le lave-vaiselle à la terre d'une méthode electrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

26. Cordon d'alimentation - branchement du conducteur de terre

Retirer la vis de liaison à la terre du plancher surélevé à l'intérieur du boitier et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d'alimentation.

Réattacher et serrer la vis de liaison à la terre sur le plancher surélevé du boitier.

27. Cordon d'alimentation - branchement des autres conducteurs

Selectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pièces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

Configuration de câblage

Câblage de l'alimentation électrique	Câblage du boîtier de connexion :
Blanc	Blanc
Noir	Noir
Conducteur de liaison à la terre	Conducteur de liaison à la terre

28. Cordon d'alimentation - fixation du cordon à l'aide du serre-câbles

Resserrer les vis de serre-cables pour fixer le cordon.

29. Cordon d'alimentation - réinstallation du couvercle de la boîte de connexion et des cables

Placer les conducteurs à l'intérieur du boitantier de connexion. Remettre le couvercle en place en insérant les crochets du couvercle du boitantier de connexion dans les encoches du fond du boitantier de connexion, et en enfilant le couvercle bien serré contre le mur arrirée ou passent les cables. S'assurer que les cables sont bien logés à l'intérieur du boitantier et ne sont pas coincés sous le couvercle.

Réinstaller le boîtier de connexion sur la grille transversale avec la languette en place. À l'aide d'un tourne écrou de 1/4 et de la vis précédemment oêtée, fixer le couvercle du boîtier de connexion sur la grille transversale.

Une fois le boitant de connexion réinstallé sur le lave-vaiselle, glisser tout excès sur les composantes situées à proximité ou l'agrafer à l'aide des agrafes situées à proximité pour aider à le maintainir loin du sol.

REMARQUE: Passer le cordon d'alimentation par l'arrière du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.

INSTALLATION DE LA POIGNEE DE PORTE (SUR CERTAINS MODELES)

30. Installation de la poignée de porte

IMPORTANT: Ne pas érafler le panneau avant au cours de ce processus. SI le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'àu point de fixation de la poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque I'unité est sur le dos.

Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont pré-installées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côte court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée.

Conserver la clé à tête hexagonale avec les instructions d'installation.

PLACER LE LAVE-VAISSELLEDANS L'ARMOIRE

AVERAGEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

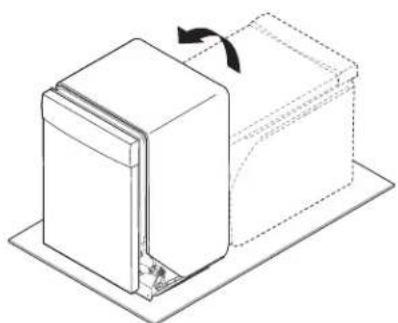

31. Redresser le lave-vaisselle

À l'aide d'au moins 2 personnes,mettre le lave-vaiselle en position verticale.

REMARQUE: Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.

IMPORTANT: Si on enève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le cable de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave-vaisselle.

Le fait qu'il n'y ait que peu d'espace entre le lave-vaiselle et I'ouverture d'encastrement de I'armoire ne pose pas de probleme. Ne pas enlever la plaque d'insonorisation - celle-ci réduit le niveau sonore.

REMARQUE: Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arrête du lava-vaisse.

32. Déplacer le lave-vaisselle pres de l'ouverture d'encastrement

Passer les raccordements par les trous du cabinet et tirer l'excedent en même temps que le lave-vaisselle est positionné dans son espace.

33. Acheminement du cordon d'alimentation

En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpee avant de pousser le lave-vaisselle à sa place.

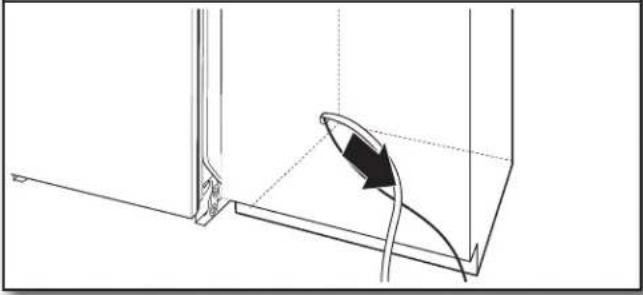

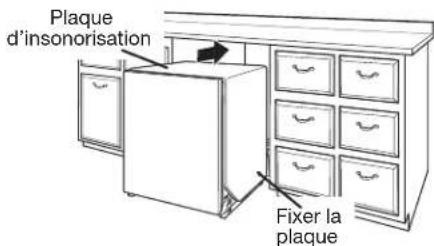

34. Fixer la plaque d'insonorisation

REMARQUE: S'assurer que l'insonorisation est bien fixe aux coins arrêté gauche et droit avant de pousser le lavevaisselle en place pour qu'elle ne s'entasse pas lorsque I'espace est restreint.

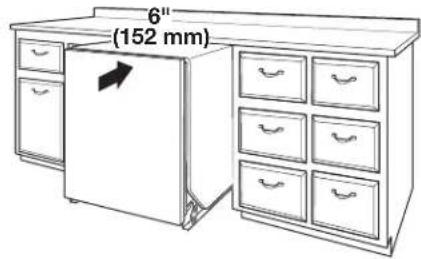

1. Insérer le lave-vaisse en laissant 6'' (152 mm) dépasser de l'avant des armoires

REMARQUE : Laisser sorti d'environ 6" (152 mm) de l'armoire pour permettre I'installation des brides d'ancrage et regler la tension de porte au besoin.

1. Tirer l'excedent des raccordements

REMARQUE : Tirer l'excedent en même temps que le lave-vaisselle est pousse en place dans son ouverture pour éviter la formation de coudes.

INSTALLATION DU PANNEAU PERSONNALISE

(MODELES À PANNEAU PERSONNALISÉ UNIQUÉMENT)

Pour l'installation du panneau personnelé, consulter les instructions d'installation du panneau personnelé (numéro de piece W10750117A). Terminer l'installation du panneau personnelé avant de passer à la section "Choix de l'options de fixation".

CHOIX DE L'OPTION DE FIXATION

IMPORTANT: Le lave-vaisselle doit être fixé à l'armoire lors de l'une des étapes finale. Préparer le lave-vaisselle pour cette opération en y fixant les deux attaches placées dans le sachet de pieces.

• Pour une surface de travail en bois, stratifiée ou une autre surfacesemblable,utiliser les fixations pour plan de travail:passer à l'etape 37.
• Pour une surface de travail en marbre, granite ou une autre surfacesemblable,utiliser les fixations pour les cotes : passer à l'etape 38.

REMARQUE: Si l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 [6,35 mm]), il est suggéré d'utiliser les fixations de cotés pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.

Fixation à la surface de travail :

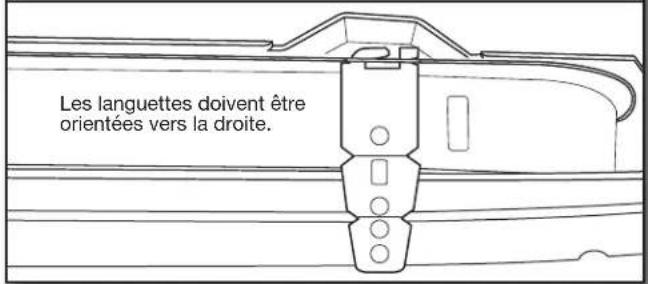

1. Inséorer les brides

Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côts supérieurs droit et gauche du collet du lave-vaisselle, comme indiqué. Passer à l'étape 41.

Plier les languettes

À l'aide des pince, plier/tordre la languette pour verrouiller les brides en place.

Fixation sur les cots :

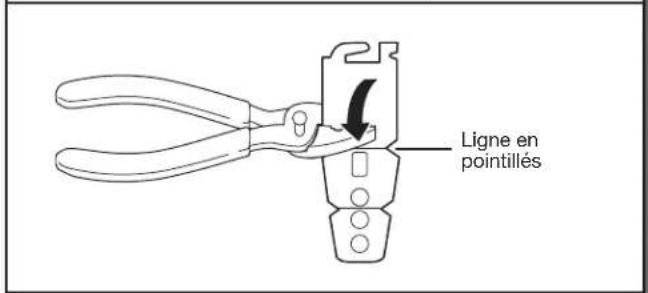

38. Briser le bout des languettes

Briser l'extrémité de la bride le long des pointillés à l'aide de pince.

1. Retirer les boutons en plastique

   Pousser sur les boutons en plastique pour les extraire du cote de la cuve.
   REMARQUE: Conserver les boutons à part pour recouvrir les trouss une fois le lave-vaisselle installé.

2. Installation des brides

   Enfconcer la bride dans la fente sur le cote du lave-vaisselle et replier la languette vers le cote du lave-vaisselle afin de maintainir la bride en place. Repeter cette etape pour I'autre cote du lave-vaisselle.
   REMARQUE: Utiliser des cales en bois si l'espace entre les cots de l'armoire et du lave-vaisselle est supérieur à 1/2 (13 mm) de chaque cote.
   REMARQUE: Ne pas fixer le lave-vaiselle. Ceci sera fait ultérieurement.

VERIFICATION FINALE DE L'INSTALLATION
41. Ouvrir et fermer la porte

1. Régler le ressort de tension de la porte

   Si la porte se refere me trop rapidement ou tombe ouverte, régler le dessort de tension.
   Pour régler le ressort de tension de la porte, restirer le bout de la corde en plastique blanc fixé à la charnière de la porte. À l'aide d'un tourne écrou ou d'une clé à douille de 5 / 16 " oter la vis du tendeur. La vis peut être placée dans l'un des trois trous (1, 2, 3), dans le pied avant du lave-vaisselle.
   Si la porte se refere me toute seule : Déplacer le tenseur vers un trou au plus gros chiffre et replacer la vis. Replacer la corde de plastique blanc sur la charnière de la porte.
   Si la porte s'ouvre toute seule : Déplacer le tenseur vers un trou au plus petit chiffre et replacer la vis. Replacer la corde de plastique blanc sur la charnière de la porte.
   REMARQUE: Les tendeurs des deux côtés du lave-vaiselle doivent être fixés aux mêmes troux.

2. Aligner l'avant du lave-vaiselle avec les portes des armoires

   Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires.

Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte; placer un niveau contre le panneau avant. Vérifier que le lave-vaisse est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivlement jusqu'à ce que le lave-vaisse soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisse.

Conseil utile: Pousser contre l'avant du lave-vaiselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à molette de 3/16 . SI l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 [6,35 mm]), il est suggéré d'utiliser les fixations de côtes pour éviter de rayer l'interface utilisateur ou la console.

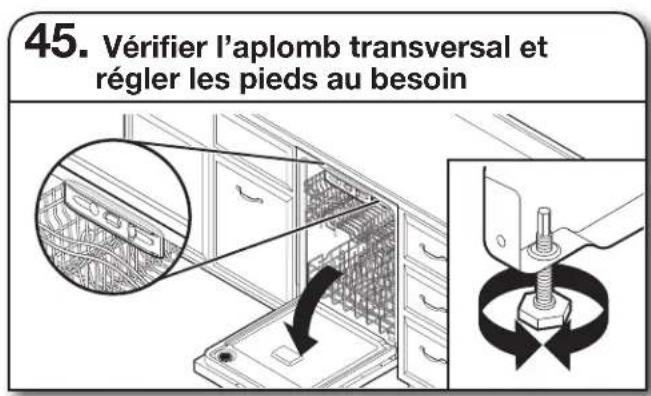

Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.

FIXATION DU LAVE-VAISSELLÉ DANS L'OUVERTURE D'ENCASTREMENT DE L'ARMOIRE

Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrrière et transversalement dans l'ouverture d'encastrement de l'armoire.

Ouvrir la porte du lave-vaisse, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisse. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisse à l'armoire.

Ouvrir la porte du lave-vaisse pour préparer la fixation de l'appareil à la surface de travail ou au côte de l'armoire.

REMARQUES:

Le lave-vaiselle doit etre immobilise pour I'empecher de basculer lors de I'ouverture ou de la fermeture de la porte.
Ne pas faire tomber de vis au fond du lave-vaisse.
Situé les brides fixées à la section "Choix de l'option de fixation", soit sur le dessus ou les côtés du lave-vaisse.

Pour une fixation à la surface de travail : Assujettir le lave-vaisse sur le plan de travail ou sur les côtes des armoires avec deux vis Phillips n° 10 x 1/2 .
Pour une fixation sur les cots : Percer des avant-trous dans l'armoire pour éviter toute fente dans le bois. Assujettir le lave-vaiselle aux cots avec deux vis Phillips n° 10 x 1 / 2 . Retirer le panier du haut pour faciliter l'acces. Consulter le Guide d'utilisation et d'entretien pour savoir comment enlever le panier supérieur.

IMPORTANT: Vérifier qu'il n'y a certain contact entre le sommet de la porte et les vis, les brides ou le plan de travail. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtes.

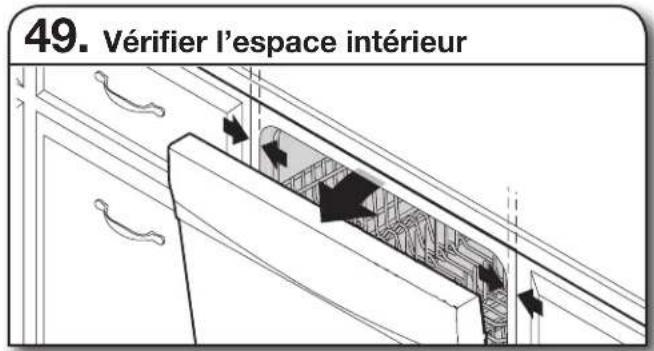

Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la même des deux côtes. Si l'espace n'est pas identique des deux côtes, desserrer les vis des brides d'arrimage et déplacer légarement la cuve. Resserrer les vis de brides.

Si le lava-vaisse a eté fixé par les côtes, réinstaller les boutons de plastique gris enlevés à l'étape 39 pour cacher les trous de vis.

MÉTHODE DE RACCORDEMENT DIRECT

À l'aide d'un tourne écrou de 1/4 ou d'une clé à douille hexagonale de 1/4 , restorer la vis maintainant le boitier de connexion sur l'entretoise. Ensuite, incliner le boitier de connexion, dégager la languette et sorting le boitier de connexion de la grille transversale.

Retirer le couvercle en le faisant coulisser vers le haut et en dégageant ses crochets hors des encoches. Conserver le couvercle pour'utilisation ultérieure.

Il devrait y avoir suffisamment de longueurs de cable pour tirer la boîte de connexion de sous le lave-vaiselle. Retirer les cables des agrafes les plus proches ou des composantes pour en augmenter la longueur et en facilititer l'accès.

54. Installation du serre-câbles

Installer un serre-cables métallique (homologation UL ou CSA). Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces et pour commander.

AVERAGEMENT

Risque de chocolélectrique

Relier le lave-vaiselle à la terre d'une méthode electrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

55. Raccordement direct - branchement du conducteur de terre

Former un crochet en U avec le conducteur nu de liaison à la terre. Enrouler le crochet du conducteur de liaison à la terre sur la vis de liaison à la terre sur le plancher surélevé à l'intérieur de la boîte et sous le lave-vaisselle (dans le sens horsaire). Serrer fermement le connecteur de liaison à la terre.

56. Raccordement direct - branchement des autres conducteurs

Selectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pieces" sur la couverture du guide pour des détails sur les pieces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils.

REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

57. Raccordement direct - réinstallation du couvercle de la boite de connexion et des cables

Placer les conducteurs à l'intérieur du boitier de connexion. Remetre le couvercle en place en insérant les crochets du couvercle du boitier de connexion dans les encoches du fond du boitier de connexion, et en enfilant le couvercle bien serré contre le mur arrêté où passent les cables. S'assurer que les cables sont bien logés à l'intérieur du boitier et ne sont pas coincés sous le couvercle.

Réinstaller le boîtier de connexion sur la grille transversale avec la languette en place. À l'aide d'un tourne écrou de 1/4 et de la vis oétée à l' étape 51, fixer le couvercle du boîtier de connexion sur la grille transversale.

Une fois le boitier de connexion réinstallé sur le lave-vaiselle, glisser tout excès sur les composantes situées à proximité ou l'agrafer à l'aide des agrafes situées à proximité pour aider à le maintainir loin du sol.

BRANCHEMENT DE L'ARRIVÉE D'EAU AU ROBINET D'ARRÉT DE LA MAISON

REMARQUE: Si I'on utilise un tuyau flexible tressé, replacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

58. Fixer la canalisation d'alimentation en eau

Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaissele doit composer un robinet d'arrêt manuel situé sous l'évier.

RACCORDEMENT DU TUYAU DE VIDANGE

59. Raccordement du tuyau de vidange

Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord T ou sur un broyeur à déchets.

Option A: Broyeur de déchets - sans brise-siphon
Option B: Sans broyeur de déchets - sans brise-siphon
Option C: Broyeur de déchets - avec brise-siphon
Option D: Sans broyeur de déchets - avec brise-siphon

IMPORTANT: Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20" (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.

Conseil utile: Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.

Option A: Broyeur de déchets - sans brise-siphon

Conseil utile: Oter l'opercule escamtable du broyeur à déchets.

1. À l'aide d'un marteau et d'un tournevis, enforcer le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pinces à bec fin.

1. Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la grossse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la metre en position.

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation à la canalisation d'égout en T et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer l'extrémité du tuyau d'évacuation en caoutchou à la canalisation d'égout en T à l'aide d'une grossse bride pour tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mesure en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 112 à 2'' (38 à 50 mm) (non fournie).

Conseil utile: Oter l'opercule escamtable du broyeur à déchets.

1.À l'aide d'un marteau et d'un tournevis, enforcer le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pinces à bec fin.

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grossse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mesure en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1^1/2 à 2'' (38 à 50 mm) (non fournie).

2. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.

Option D : Sans broyeur de déchets - avec brise-siphon

1. Raccorder l'extremite en caoutchou du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE: Ne pas couper la section ondulée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grossse bride de tuyau d'évacuation (fournie). À l'aide de pince, serrer la bride pour l'ouvrir et la mesure en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1/2 2" (38 à 50 mm) (non fournie).

2. Utiliser un tuyau en caoutchouc (non fourni) et une bride a vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.

TERMINER L'INSTALLATION

Vérifier l'absence de tout contact entre le fil ou le cordon d'alimentation et le moteur du lava-vaisse ou la partie inférieure de la cuve du lava-vaisse.

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

60. Cordon d'alimentation electrique - brancher dans une prise à trois alveoles reliée à la terre

Brancher l'appareil sur une prise 3 alveoles reliée à la terre.

61. Reconnecter la source de courant électrique

Reconnecter l'alimentation électrique de la boîte de fusibles (fusible ou disjoncteur).

REMARQUE: Avec le panneau d'accès fermé,mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Avres les deux premières minutes, déverrouiller la porte;attendre cinq secondes, puis ouvrir la porte.Vérifier qu'il y a bien de I'eau au fond de la cuve du lave-vaisselle.Vérifier que le lave-vaisselle fonctionne correctement.

INSTALLATION DU PANNEAU D'ACCès

-Pour le plastique: Commencer à l'etape 62
-Pour le metal: Commencer a I'etape 65

Panneau en plastique :

62. Réinstaller le panneau d'accès et les dispositifs de fixation

Placer le panneau d'accès en plastique contre le pied du lave-vaisse. Vous assurer que l'isolant ne dérange pas le flotteur.

63. Inspector le bord du panneau d'accès

Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

64. Serrer les dispositifs de fixation

À l'aide d'un tournevis à lame plate, tournier les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboiter. L'encôche des dispositifs de fixation est complètement à la verticale lorsqu'ils sont correctement emboités. Passer à l'étape 67.

Panneau métallique :

65. Reinstaller les panneau d'accès

Placer le panneau contre le pied du lave-vaiselle. À l'aide d'un tournevis Phillips ou d'un tournevis de 1/4 , réinstaller les vis à travers les trous du panneau d'accès.

66. Inspector le bord inférieur du panneau d'accès

Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

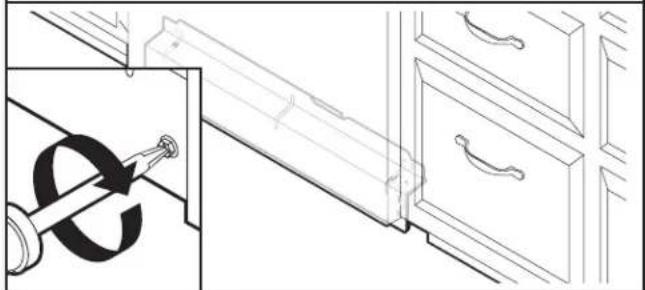

67. Resserrer les vis

Serrer les vis du panneau d'accès.

CONTRÔLE DU FONCTIONNEMENT

Lire le guide d'utilisation du lave-vaiselle compris avec le lave-vaiselle.
Vérifier que toutes les pieces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.

Si le lave-vaisse ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisse et consulter la section "Si le lave-vaisse ne fonctionne pas".

SI LE LAVE-VAISSELLE NE FONCTIONNE PAS

Essayer d'abord les solutions suggérées ici pour éviter le coût d'une intervention de dépannage.

Un disjoncteur est-il ouvert ou un fusible grillé?
La porte est-elle bien fermée et enclenchée?
Le programme a-t-il eté correctement sélectionné pour que le lave-vaisse puisse semettre en marche?
L'arrivée d'eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, veuillez consulter le guide d'utilisation pour obtenir les renseignements de contact pour l'entretien.

CONSEILS SUPPLEMENTAIRES

Prévoir des durées de lavage plus longues. La durée d'exécution des programmes de votre nouveau lave-vaiselle est d'environ 2 à 5 heures par charge, mais il utilise presque 40% moins d'énergie que des modèles plus anciens. Conçu pour une faible consommation d'ensemble avec un moteur à faible consommation d'énergie, votre lave-vaiselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont dotés d'un capteur optique de niveau d'eau; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entrainer l'allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.

L'agent de rinceage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaiselle est conçu pour être utilisé avec un agent de rinceage. Un lave-vaiselle éconergique consomme moins d'eau et d'énergie. Il dépend donc de l'effet « nappe d'eau » d'un agent de rinceage pour fournir un bon séchage.

Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote :
Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), reférer la porte dans les 3 secondes qui suivent. Si l'on ne ferme pas la porte dans les 3 secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)
