Type de produit	Cuisinière à gaz
Marque	Viking
Modèle	TVDR3604BGB
Largeur	36 po (91,4 cm)
Profondeur	25 po (63,5 cm)
Hauteur	36 po (91,4 cm)
Poids approximatif	180 lb (81,6 kg)
Alimentation gaz	Gaz naturel ou propane (kit de conversion inclus)
Alimentation électrique	120 V / 60 Hz
Nombre de brûleurs de surface	4 brûleurs
Puissance des brûleurs	Arrière : 7 700 BTU (2,5 kW) ; Avant : 18 500 BTU (6,0 kW)
Plaque française	Oui, avec brûleur dédié
Grilles	Grilles amovibles en fonte
Sécurité	Détection de flamme, arrêt automatique en cas d'extinction
Pièces détachées incluses	Kit de conversion LP (référence LPKTVDR) : orifices, étiquette et instructions
Réparabilité	Service après-vente agréé Viking
Entretien	Nettoyage des brûleurs et orifices ; vérification périodique des fuites
Informations générales	Notice d'utilisation et guide de conversion disponibles

FOIRE AUX QUESTIONS - TVDR3604BGB VIKING

Quel type de gaz utiliser avec la cuisinière Viking TVDR3604BGB ?

La cuisinière est configurée en usine pour le gaz naturel. Un kit de conversion LP (référence LPKTVDR) est fourni pour le propane. Suivez scrupuleusement les instructions de conversion.

Comment convertir la cuisinière du gaz naturel au propane ?

Utilisez le kit de conversion LP. Inversez le piston du régulateur (marqué NAT ou LP) et remplacez les orifices des brûleurs par ceux de diamètre approprié. Consultez la notice pour le détail.

Que faire si je sens une odeur de gaz ?

Ne pas allumer d'appareil, ne pas toucher d'interrupteurs, ne pas utiliser de téléphone dans le bâtiment. Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin ou les pompiers.

Où se trouve l'étiquette des caractéristiques nominales ?

L'étiquette des caractéristiques nominales est située sous le panneau de commande. Après une conversion, apposez l'étiquette de conversion fournie à côté.

Comment vérifier une fuite de gaz après conversion ?

Utilisez une solution d'eau savonneuse ou un détecteur de fuite approuvé. Ne jamais utiliser une flamme nue pour rechercher une fuite.

La cuisinière fonctionne-t-elle sur courant électrique ?

Oui, pour l'allumage électronique et les commandes. L'appareil nécessite une prise 120 V / 60 Hz. Coupez l'alimentation avant toute intervention.

Quels sont les diamètres des orifices des brûleurs ?

Les orifices sont identifiés par des numéros : B (#78) pour brûleur arrière, C (#105) pour brûleur arrière secondaire, D (#120) pour brûleur avant, et F (#90) pour la plaque française. Les valeurs exactes sont dans la notice.

Comment démonter les brûleurs de surface pour conversion ?

Retirez les grilles et les têtes de brûleur. Dévissez la bride du brûleur (vis à tête plate) et mettez-la de côté sans débrancher le câble d'allumeur. Utilisez un tourne-écrou pour déposer l'orifice.

Où trouver la notice d'utilisation complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

Quelle est la puissance des brûleurs en propane ?

Les brûleurs arrière font 7 700 BTU (2,5 kW), les brûleurs avant 18 500 BTU (6,0 kW) et la plaque française a une puissance spécifique. Ces valeurs sont pour le LP, adaptées via les orifices du kit.

MODE D'EMPLOI TVDR3604BGB VIKING

Guide d'installation

LPKTVDR LP Kit de Conversion pour Cuisinières Tuscany

Contenu du kit de conversion de l'orifi ce PL

Description Numéro de pièce/Size Quantité
Brûleurs de surface arrière (B) #78 1
Brûleurs de surface arrière (C) #105 2
Brûleurs de surface avant (D) #120 3
Plaque Française (F) #90 1
Étiquette de conversion PF030377 1
Instructions de conversion du LPKTVDR 056242-000 1

REMARQUE : En fonction du modèle à convertir, certains orifi ces ne peuvent pas être utilisés.

IMPORTANT - À lire et à suivre!

AVERTISSEMENT

RISQUE D'INCENDIE/ D'EXPLOSION

Si les instructions de ce manuel ne sont pas parfaitement suivies, cela

peut provoquer un incendie ou une explosion qui entraînerait des dégâts matériels, des blessures corporelles ou la mort.

CONSIGNES EN CAS D'ODEUR DE GAZ :

• NE PAS tenter d'allumer quelque appareil que ce soit.
• NE PAS toucher aux interrupteurs électriques.
• N'UTILISEZ aucun téléphone dans votre bâtiment.
• Appelez immédiatement votre fournisseur de gaz à partir d'un téléphone chez un voisin. Suivez les instructions du fournisseur de gaz.
• Si vous n'arrivez pas à joindre votre fournisseur de gaz, appelez les pompiers. L'installation et l'entretien doivent être réalisés par un installateur qualifié, une agence d'entretien ou le fournisseur de gaz

MISE EN GARDE

S'assurer que l'alimentation

électrique est désactivée

coupée au niveau du boîtier

de disjoncteurs lors de la conversion de

l'appareil.

MISE EN GARDE

Avant de faire fonctionner l'appareil, toujours vérifi er qu'il n'y a pas de fuites de gaz à l'aide

d'une solution d'eau savonneuse ou toute autre méthode acceptable. NE PAS utiliser de fl amme nue pour rechercher une fuite.

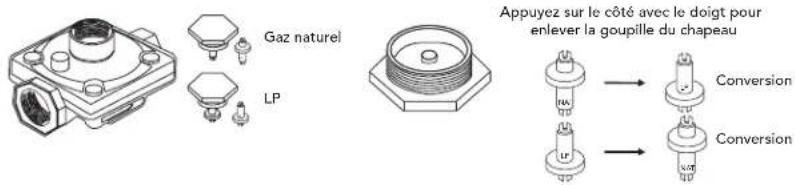

Conversion du régulateur

• Déposer l'écrou hexagonal du dessus du régulateur.
• Ôter le piston plastique de l'écrou hexagonal.
• Inverser le piston et le réinstaller sur l'écrou hexagonal en appuyant fermement.

REMARQUE : Le piston porte les marques « NAT » ou « PL ». Le type de combustible converti s'affi che sur la partie inférieure du piston.

- Réinstaller l'écrou hexagonal sur le régulateur dans la configuration voulue.

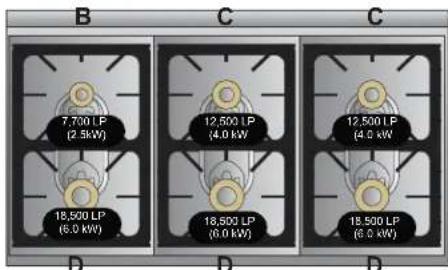

Emplacements de l'orifi ce

36 po W /4 Brûleurs de surface

48 po W /6 Brûleurs de surface

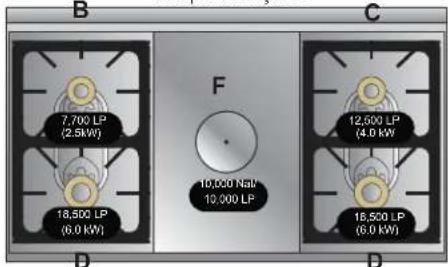

48 po W /4 Brûleurs de surface/ Plaque Française

48 po W /4 Brûleurs de surface/Induction

Déposer toutes les grilles, têtes de brûleur de surface et la plaque française

Conversion du brûleur de surface

-Localiser l'orifi ce approprié

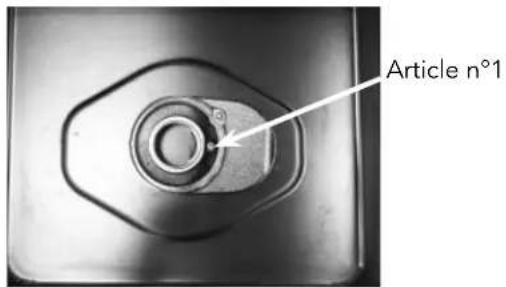

-Déposer tournevis à tête plate vis (Article n°1).
- Poser la bride brûleur de côté - ne débranchez pas le câble de l'allumeur. (Article n°2).
-Utiliser un tourne-écrou pour enlever l'orifi ce (Article n°3).
- Remplacer par orifi ce correct - reportez-vous à la page précédente.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

• Après avoir remplacé l'orifi ce, remettez la bride brûleur Article #2.
• Poser à nouveau les vis et inverser la procédure pour la réinstallation.

REMARQUE : Pour installer correctement la tête du brûleur, tourner jusqu'à ce que la tête du brûleur se fixe dans la rainure.

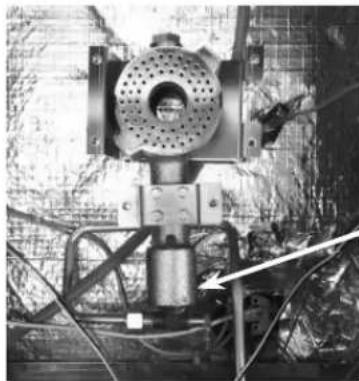

Conversion du brûleur la plaque française

-Déposer la vis autour de brûleur.
-Déposer les vis qui maintiennent la cuve.
-Glisser la boîte des brûleurs avec impatience et sortez.

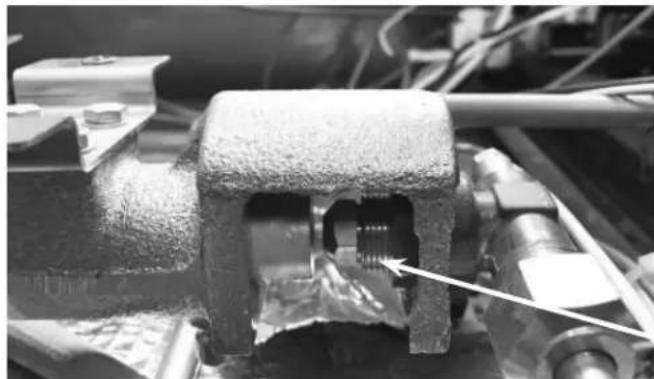

-Orifi ce se trouve sous la bride de l'orifi ce, fi xée au tube.
-Utiliser un tourne-écrou pour enlever l'orifi ce.

Conseil technique : Appliquer du ruban à l'intérieur de la douille pour faciliter la dépose des orifi ces du brûleur de surface. Cette méthode permet d'éviter que les orifi ces tombent dans la cuisinière pendant la dépose.

- Après le remplacement de l'orifi ce, réinstaller du brûleur boîte et la plaque française

la bride de l'orifi ce

Emplacement de l'étiquette de caractéristiques nominales

Lorsque la conversion du PL/Propane est terminée, remplir

l'étiquette de conversion ci-jointe et la placer à côté de l'étiquette de caractéristiques nominales.

L'étiquette de caractéristiques nominales est située sous le panneau de commande.

Pour obtenir des renseignements sur le produit, appeler au 1 888 (845-4641)

ou visitez notre site Web à vikingrange.com aux É.-U. ou brigade.ca au Canada
