GO XLR Mini - Table de mixage TC HELICON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage compacte pour streaming et podcast
Marque	TC Helicon
Modèle	GoXLR Mini
Alimentation	Via USB 2.0 (5V, 500mA)
Entrées audio	1x XLR (microphone), 1x entrée jack 3,5 mm (micro/casque), 1x entrée ligne jack 3,5 mm, 1x entrée optique Toslink
Sorties audio	1x sortie ligne jack 3,5 mm (stream mix), 1x sortie casque jack 3,5 mm
Connectique	USB-B, optique Toslink, jacks 3,5 mm
Contrôles	4 curseurs de volume (faders) pour canaux, 4 boutons de mute, bouton Cough, bouton Sample (programmable), molette de volume casque
Logiciel requis	Application GoXLR (gratuite, Windows/macOS) pour configuration complète
Fonctions principales	Mixage audio 4 canaux, processing vocal (égaliseur, compresseur), routage USB, éclairage RGB personnalisable, contrôle des applications de chat
Compatibilité	Windows 10/11, macOS (via pilotes), consoles PlayStation/Xbox via entrée optique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. Protéger de l'humidité.
Sécurité	Ne pas exposer à l'eau ni à des flammes nues. Respecter les consignes de mise à la terre. Ne pas installer dans un espace confiné.
Mise au rebut	Conforme à la directive DEEE 2012/19/UE. Ne pas jeter avec les déchets ménagers. Déposer dans un point de collecte agréé.
Contenu de la boîte	GoXLR Mini, câble USB, guide de démarrage rapide

FOIRE AUX QUESTIONS - GO XLR Mini TC HELICON

Comment configurer le GoXLR Mini avec Windows ?

Téléchargez l'application GoXLR sur le site TC Helicon. Installez les pilotes, connectez l'appareil via USB, puis ouvrez l'application. Dans les paramètres audio Windows, définissez 'System (TC-Helicon GoXLR Mini)' comme sortie principale et 'Chat Mic (TC-Helicon GoXLR Mini)' comme entrée micro.

Pourquoi je n'entends pas mon micro ?

Vérifiez que le micro est correctement branché (XLR ou 3,5 mm) et que le type de micro est bien sélectionné dans l'application (Condenser 48V si nécessaire). Assurez-vous que le bouton Mute du micro n'est pas activé et que le curseur de volume est suffisamment haut.

Comment connecter un micro Blue Yeti au GoXLR Mini ?

Branchez le Blue Yeti via USB sur l'ordinateur pour l'alimentation, mais ne le sélectionnez pas comme périphérique audio. Connectez la sortie casque du Blue Yeti à l'entrée MIC du GoXLR Mini. Le micro sera alors mixé dans le GoXLR.

Que faire en cas de bourdonnement ou bruit excessif ?

Assurez-vous que toutes les prises sont correctement mises à la terre. Éloignez les câbles audio des adaptateurs secteur et blocs d'alimentation. Si le problème persiste, utilisez un isolateur de boucle de masse disponible en ligne.

L'application GoXLR ne se connecte pas à mon appareil, que faire ?

Fermez l'application en cliquant sur la croix, puis sélectionnez 'Quitter' dans la fenêtre contextuelle. Débranchez le GoXLR Mini, rebranchez-le et redémarrez l'application. Si le problème persiste, réinstallez les pilotes.

Comment utiliser le GoXLR Mini avec un casque ?

Branchez votre casque dans la prise PHONES (connecteur vert). Le volume du casque se règle avec la molette dédiée. Si votre casque a un micro, utilisez l'entrée MIC pour la voix.

Puis-je utiliser le GoXLR Mini avec une console PlayStation ou Xbox ?

Oui, via l'entrée optique Toslink. Connectez la console au port OPTICAL du GoXLR Mini. Assurez-vous de configurer le routage audio dans l'application GoXLR pour que le chat et le jeu soient mixés correctement.

Comment attribuer un programme à un fader spécifique ?

Dans Windows, allez dans 'Paramètres audio avancées'. Repérez le programme (ex: Spotify) dans la liste, cliquez sur le menu déroulant à côté et choisissez le fader souhaité (ex: Musique). Le volume de ce programme sera alors contrôlé par le curseur correspondant sur le GoXLR Mini.

Le GoXLR Mini est-il compatible avec macOS ?

Oui, mais les pilotes sont spécifiques. Rendez-vous sur le site TC Helicon pour télécharger la version macOS de l'application GoXLR. Le processus d'installation est similaire à celui de Windows.

Comment dépanner un problème de mise à jour du firmware ?

Assurez-vous que l'application GoXLR est à jour. Connectez le GoXLR Mini en USB 2.0 (évitez les ports USB 3.0/3.1). Si la mise à jour échoue, redémarrez l'ordinateur et réessayez. Contactez le support TC Helicon si le problème persiste.

MODE D'EMPLOI GO XLR Mini TC HELICON

1. trépied, support o 8. Ne place pas l'appareil a

mesas especificadas

surfaces de travail recommandées par le

fabriquant ou livres avec le produit.

Déplacez précautionneusement tout

chariot ou diable charge pour évier

d'éventuelles blessures en cas de chute.

1. Mise au rebut

appropriée de ce

produit : Ce symbole

indique qu'en accord

avec la directive DEEE

(2012/19/EU) et les lois

en vigueur dans tout pays, ce produit ne constitue pas une entité fiscale.

ne doit pas être jeté avec les déchets

ménagers. Ce produit doit être déposé

Dans un point de collecte agréé pour le

recyclage des déchets d'équipements (1) et (2) (SEF) II.

électriques et électroniques (EEE). Une

Mauvaise manipulation de ce type de 16-17-05-2014

déchets pouvant avoir un impact

négatif sur l'environnement et la santé à cause des substances.

a cause des substances potentiellement dangereuses

potentiellement dangereuses en général et potentielles associées a ces

équipements. En même temps, vous.

equipment, in some times, vousconcentration dans la mise au rebut de ce

produit contribuera à l'utilisation

efface des ressources naturelles, Pou

plus d'informations sur l'endroit où

plus d'information sheet on your pouvez déposer vos déchets

d'équipements pour le recyclage

veuillez contacter notre magie ou andré

centre local de collecte des déchets.

1. N'installez pas l'appareil dans un

espace confiné tel qu'une bibliothèque

ou meuble similaire.

1. Ne placez jamais d'objets

enflammés, tels que des bougies

allumées, sur l'appareil.

Indique que le produit

não deve ser eliminadojuntamente se as.

Juntamente com os

Ce guide de démarrage rapide vous aide à configurer, connecter et maîtriser l'utilisation de GoXLRMINI

GoXLR MINI app

L'application GoXLR est REQUISE pour utiliser sa vie GoXLR MINI. Les principales fonctionnalités de l'application GoXLR complémentaires sont : - Égalise, compresse et partez valeur micro - Configurer et définir les commandes du mélangeur - Changer l'éclairage du produit - Accès direct aux manuels des produits - Accès au support TC Helicon

Minimum Hardware

Étapes de configuration bienvenu

1. Téléchargez et installez la package pilote / application. Vous pouvez être invitée à redémarrer pendant ce processus: a. https://www.tc-helikon.com/Categories/ctChelikon/Downloads b. Dans la ligne de Produits, faisez défiler vers le bas et cliquez sur GOXIL MINI.
2. Une fois l'installation du pilote et de l'application terminée, fermez l'application.
3. Connectez GoXLR MINI via USB à votre ordinateur.
4. Attendez que le GoXLR MINI s'allume quelques secondes seulement.
5. Rouvrez application GoXLR. R
6. Le coin inférieur de la fenêtre d'application GoXLR doit afficher « GoXLR MINI » connecté via USB.
7. Ouvrez le panneau *Paramètres audio de Windows:

a. Sous « Choisesse VOIEPHERIE DE SORTTE, choissez - Systeme (TC-Helicon GoXLR MINI) » b. Sous « Choisesse resté périmètre d'entrevent, choissez? « Chat Mic (TC-Helion GxLR MINI) » c. Ces actions definiennent yetre sortie audio principale de Windows sur le folier eSystèmes (cursur) sur 6018 MINI et désignent cette entree MIC XLR ou entree MIC 3.5 mm comme entree micro principale

1. Pour toutes les applications de chat telles que Discord, Skype, TeamSpeak, le chat en jeu, etc.: améliorer la qualité du son et de la communication.

a. Chisnisoz@chat Mic [IC-Helicon GoXLR Mini] comme périphérique input. b. chisssion 1 chat [TC-Helicon GoXLR Mini] comme périphérique de SORTIE. c. Ces actions définissent le contrôle du volume

de chaque commande de chat sur le féderateur «Chat» (curseur) sur GoXLR MINI.

1. Pour la musique, les yeux ou d'autres applications:

a. Dans le panneau « Paramétriques audio » de Windows, cliquez sur « Options sonores avancées » en bas. b. Assurez-vous que votre jeu, lecteur de musique, et que le jour d'Audio. (Vous ne verrez pas cette commande.) repertorie s'il n'emet actuellement aucun son). c. Recherchez le programme que vous souhaitez attribuer au parent (curseur) dans la liste. d. Cliquez sur la liste dérivante à côté du nom de programme et choisissez le curseur surquel vous souhaitez que cette programme apparaissée. Par exemple, vous pouvez désirer « Musique (TC-Helicon GoX) » pour Spotify.

1. Dans votre programme de diffusion, choisissez « Broadcast Stream Mix (TC-Helicon GoXLR Mini) » comme SEUL appelé audio entrant:

a. In OBS, choose Tools Settings Audio: i. Choisesse × Broadcast Stream Mix (TC-Helicopter GoLR Mini) comme micro / périhénique audio auxiliary. ii. Pour TOUS les autres apparciels, sclectionner DEACTIVE.

b. Dans SLOs, cliquez sur la roue dentée dans le coin supérieur droit:

I. Cliquez sur Audio.

ii. Choiissee Broadcast Stream Mix (TC-Helicopter GoXIR Minio) comme micro / perihérique auxiliaire 1. iii. Pour TOUS les autres programmes audio, chaissez SE DASTICVE

c. In XSplit choose Tools Settings Audio: I. Sous Microphone, choisissiez « Broadcast Stream Mix (TC-Helix GoXLR Mini)». ii. Paur I'apercu aude et le san du systeme, chiseaux AUCIR. iii. Vou pouce et étreir une férente contextuelle d'ajtestissement. Cliquez sur OK!

1. Ces étages devraient vous permettre d’être opérationnel. Pour toutes les autres fonctionnalités, nous avons une superbe série de vidéos YouTube, une communauté Discord active, un manuel d'utilisation complet et une moyenne équipe d'assistance. Veillez utiliser les liens dans la rubrique Obtenir de l'aide Parton connecter pour vous connecter avec nous.

18GxXLMIN

Dépannage

Problème Solution Possible
Bourdonnement et bruit excessifs	Assurez-vous que toutes les prises sont correctement mises à la terre.Assurez-vous que les cables audio sont éligibles des adaptateurs sector et des blocs d'alimentationSi nécessaire, achetez un «isolateur de boucle de masse」(dépôncible auprès d'Amazon et d'autres détaillants).
Je n'entends pas mon micro	Assurez-vous que vous ayeez salu les étapes de configuration du micro, y compris la sélection de «Condenseur (24 V)» si vous micro nécessite une «alimentation fantôme».Vérirez que le bouton de coupture du micro n'a pas été activé Connectez SOIT un XLR OU un micro 3,5 mm. La prise XLR est automatiquement désactivée lorsque vous connectez un micro 3,5 mm.
L'application ne se connecte pas à mon apparellé	Fermez l'application GoXLR en devisant sur le «X» dans le coin supérieur droit.Selçommetez «Quitter» dans la fenêtre contextualle «fermer l'application».Débranchez le GoXLR MINI.Rebranchez GoXLR MINI.Redémarréz l'application GoXLR.

190uis Start

Diagramme de connexion

CHANNEL FADERS-Contralez les niveaux de canaux individuels dans tout le mix. CHANNEL MUTE -Désactive le canal correspondant dans le mélangeur. [1] # E^*S^- - Le bouton ve peut dimener censorer et de «biper», instantanétonée cette micro. COUGH" - Coupe cette microphone lorsque le bouton est maintainer. [3] XLR MIC INPUT - Pour l'entretre audio de microphones professionnels, pour les microphones de condensateur qui nécessite une «alimentation fantonne», accedéez à l'origle MIC de l'application GoXLR et activement le paramètre «Condensateur » sous MIC TYPE. [6] LINE IN-Pour l'entree audio d'apparels tels que telles, tabletes, ordinateurs, etc. La connexion LINEIN peut également être utilisée dans une configuration de diffusion en continu × 2 PC pourrenroyer desalertes dechat dans GoXLR MINI. LINE OUT - Contient une copie exacte de votre flux audio de diffusion. Cette connexion peut être utilisé pour se connecter à un ordinateur de streaming dédié ou à autres appeapels tels que ces haut-parleurs. USB-Entrée pour connexion PC, mises a jour du micrologiciel et contrôle a distance avec l'application GoXLR

Remarque: GoXLR MINI est conçu pour être utilisé avec les ports USB 2.0. Les ports USB 3.0 / 3.1 peuvent provoquer des interruptions et des déconnexions audio.

OPTICAL-Entrée pour la connexion aux câbles SONY PlayStation ou Microsoft Xbox 4.

MIC-Entrée pour la connexion aux microphones du casque. En régime général, cette connexion casque sera un connecteur rose.

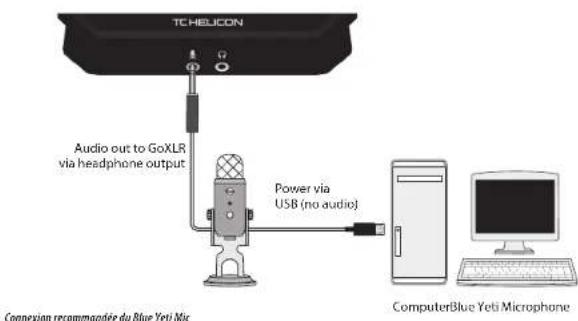

Remarque: Si vous aviez l'intention d'utiliser le population microphone Blue Yeti ^4, qui possède sa propre sortie casque intégrée, vous devez exécuter cette sortie casque intégrée dans l'entrée MIC du GoXLR MINI. Pour les micros Blue Yeti alimentaires via USB, branchez le connecteur USB directement sur votre ordinateur pour l'alimentation, mais ne sélectionnez pas le Blue Yeti comme source audio sur l'ordinateur. Au lieu de cela, la sortie casque du Blue Yeti sera la source audio pour le mixage dans GoXLR MINI.

11 PHONES-Prise de sortie pour vos écouteurs. En règle générale, le connecteur du casque sera un connecteur vert.
