MODE D'EMPLOI Terbox HD PVR 441668 METRONIC

Réf. 441667 www.metronic.com3 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel SECTION ESSENTIELLE 1 A lire absolument 04 2 Economie d’énergie 05 3 Guide de démarrage rapide 06 4 Description de l’appareil 09 5 Description de la télécommande 10 6 Utilisation simplifiée 11

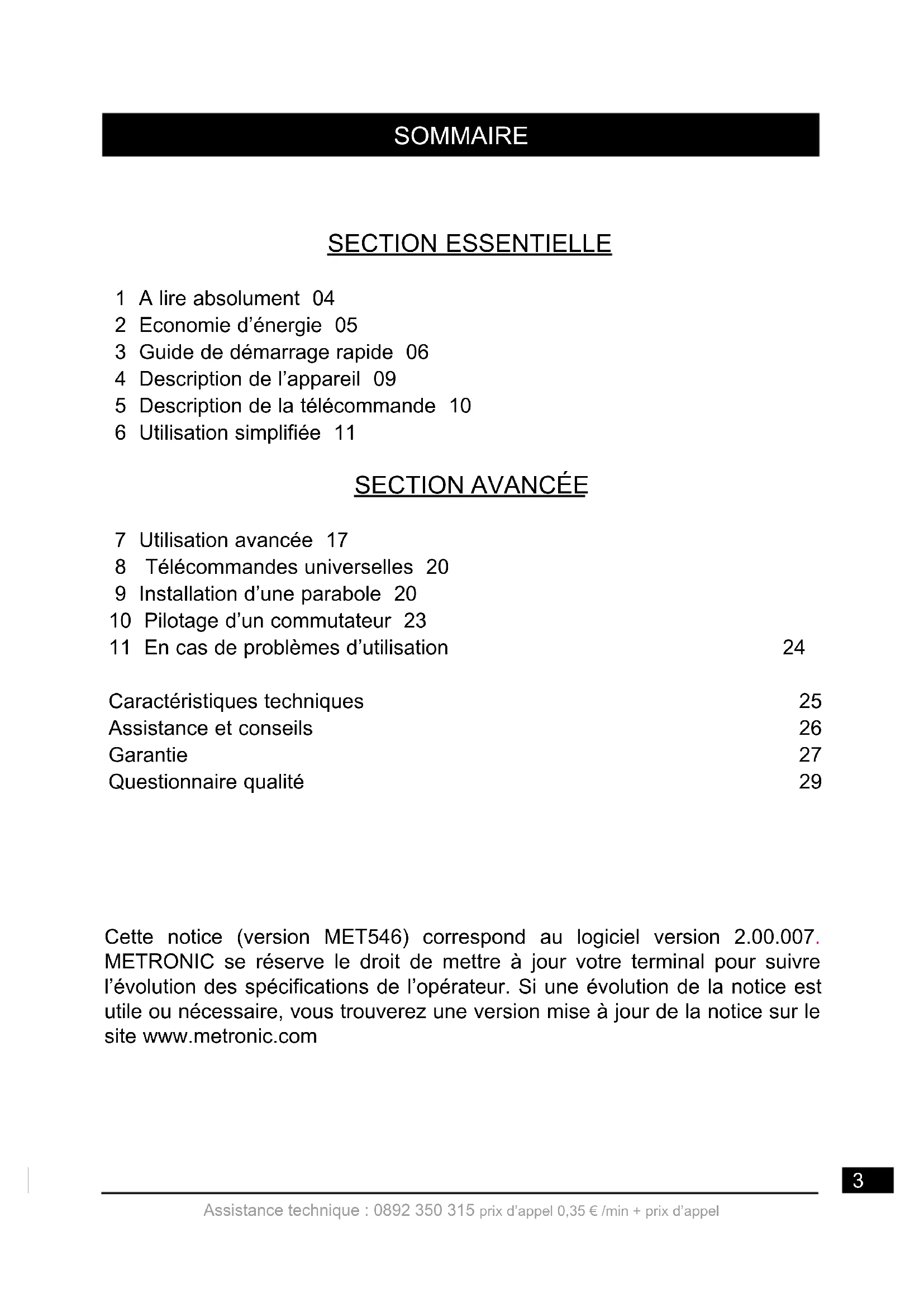

7 Utilisation avancée 17 8 Télécommandes universelles 20 9 Installation d’une parabole 20 10 Pilotage d’un commutateur 23 11 En cas de problèmes d’utilisation 24 Caractéristiques techniques 25 Assistance et conseils 26 Garantie 27 Questionnaire qualité 29 SOMMAIRE Cette notice (version MET546) correspond au logiciel version 2.00.007. METRONIC se réserve le droit de mettre à jour votre terminal pour suivre l’évolution des spécifications de l’opérateur. Si une évolution de la notice est utile ou nécessaire, vous trouverez une version mise à jour de la notice sur le site www.metronic.com4 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

1 - A lire absolument

L’intérieur de votre terminal contient des composants fragiles ; n’ouvrez jamais l’appareil, même après avoir débranché le secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. N’installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. A ce titre, nous attirons votre attention sur les éléments de sécurité suivants : Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. La prise d’alimentation doit demeurer aisément accessible. La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d’orage annoncé, ou en cas de doute, débranchez l’appareil du secteur pour éviter tout dommage. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées. Le bon fonctionnement de l’appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document. Votre terminal possède un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaîne différente de celle que vous regardez. La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous5 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel la forme simplifiée suivante : MENU / menu / sous-menu. Par exemple, lorsque vous lirez :

Allez dans MENU / Système / Modifier Code Pin / . c’est équivalent à :

• AppuyezsurlatoucheMENUpouraccéderaumenuprincipal.

• Appuyez sur la touche 4 pour sélectionner le menu Système

• Appuyezsurlatouche pour sélectionner le menu Modifier Code PIN et appuyez sur OK.

• Entrez les 4 chiffres de votre code PIN (choisi lors de la première installation). Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur. Votre terminal embarque des composants de dernière génération permettant d’afficher une consommation d’électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez de mettre l’appareil en veille lorsque vous arrêtez de regarder la télévision. Afin de limiter ce risque, et conformément à la réglementation européenne relative aux appareils qui consomment de l’électricité, des mesures ont été prises afin d’éviter de laisser le terminal en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l’utilisez pas pendant 4 heures. Dans le cas exceptionnel où vous regardez une émission de plus de 4 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche de réglage de volume, par exemple, pour faire disparaître le message. Si vous souhaitez désactiver cette mise en veille automatique, vous pouvez aller dans MENU / Heure / Veille, et mettre la veille sur Arrêt.

2 - Economie d’énergie6

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel Ce guide d’installation rapide suppose que vous ayez déjà une parabole pointée vers le satellite Eutelsat 5 WEST A (anciennement Atlantic Bird 3) Si ce n’est pas le cas, lisez le paragraphe F page 23 relatif à l’installation d’une parabole. En cas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l’installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l’appareil comme indiqué paragraphe F (page 16).

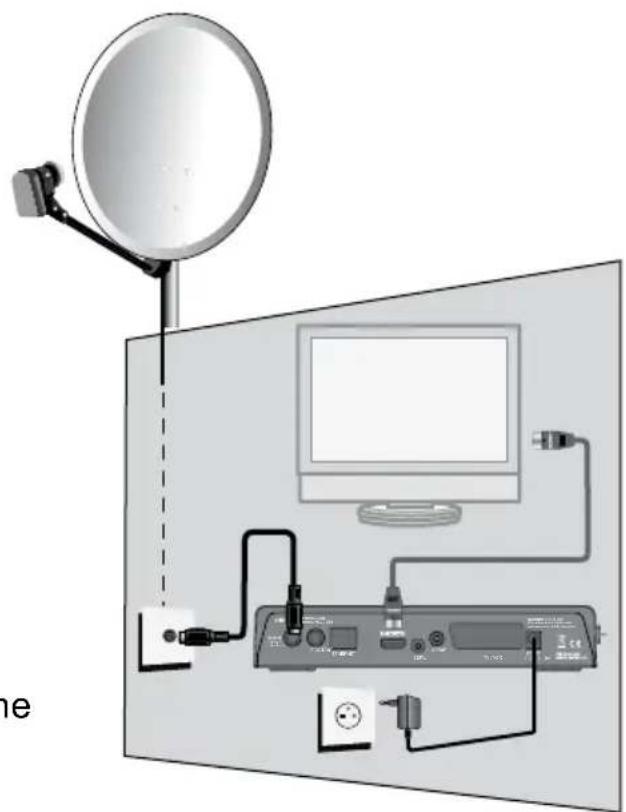

• Branchez l’arrivée de l’antenne satellite sur le connecteur d’an- tenne marqué ANT.

• Branchez l’alimentation à l’arrière du terminal puis l’alimentation sur le secteur, le voyant vert en façade s’allume. L’afficheur indique «boot» puis «FTI»

• Reliezvotre téléviseur au terminal grâce à un cordon HDMI (non fourni), allumez le téléviseur et mettez-le en mode HDMI (voir notice du télé- viseur si nécessaire).

• Insérez les piles dans la télécom- mande.

• Insérezlacarteàpucedanslelec- teur, puce vers le fond, dirigée vers le sol (voir photo). 799&563',)6(59(7+(51(7,)287$17 )DEULTXpVRXVOLFHQFH9,$&&(669їP$PD[Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

3 - Guide de démarrage rapide

LA PUCE DOIT ÊTRE VERS

LE BAS !7 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

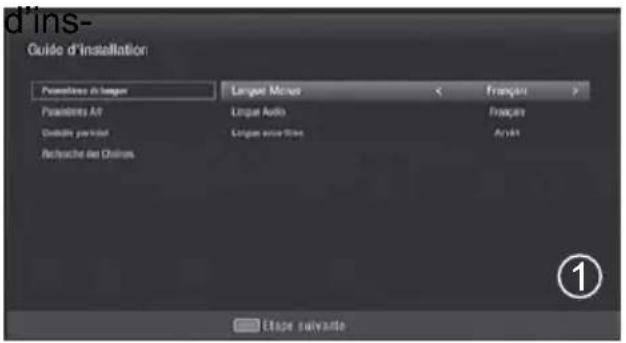

• Le téléviseur affiche l’écran d’ins- tallation

. Si ce n’est pas le cas, vérifiez les connexions et/ou forcez le mode adéquat de votre télévi- seur (AV, EXT, HDMI,...). Appuyez sur la touche rouge (à gauche de la verte) pour passer à l’écran suivant. Le deuxième écran vous demande de confirmer quelques paramètres liés à l’écran et au son, accep- tez ces paramètres s’ils vous conviennent (ou si vous l’ignorez) en appuyant sur la touche rouge.

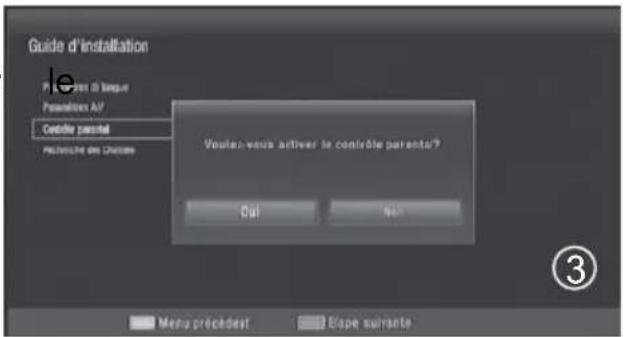

vous demande si vous souhaitez activer le contrôle parental. Validez par OK.

• Vous devez maintenant choisir le niveau parental

ce qui provo- quera la demande du code person- nel (PIN) pour visualiser les pro- grammes que le diffuseur déclare destinés à un public plus âgé que le niveau choisi. Faites votre choix avec les flèches 34 et validez par OK. Dans le doute, choisissez (-18).

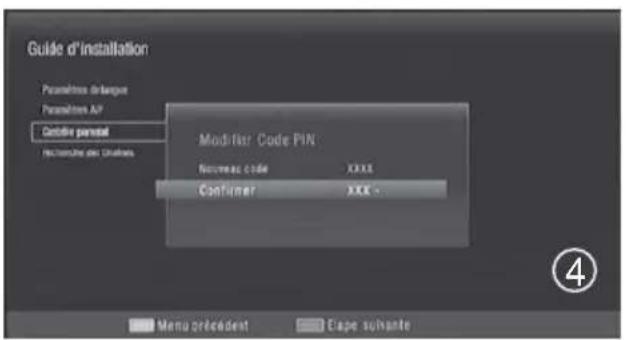

vous invite à choisir un code personnel (PIN). Entrez le code de votre choix (par exemple 1234) et confirmez en l’entrant une deuxième fois. Notez ce code précieusement, vous en aurez besoin pour accéder à certains menus du terminal.

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

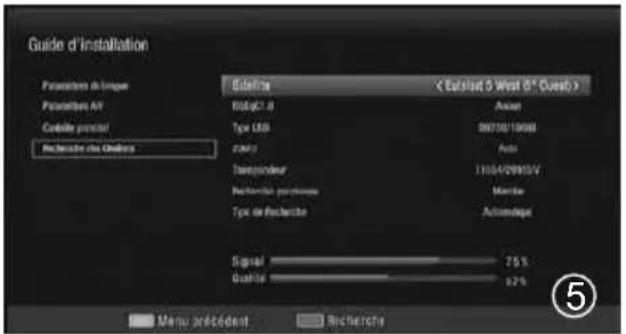

• L’écran suivant vous informe sur la qualité de réception. Si la qualité (barre du bas) est inférieure à 40%, voyez le paragraphe 9-F (page 23) concernant le calage de la para- bole. Si la qualité est supérieure à 40%, appuyez sur la touche bleue pour lancer l’installation des chaînes.

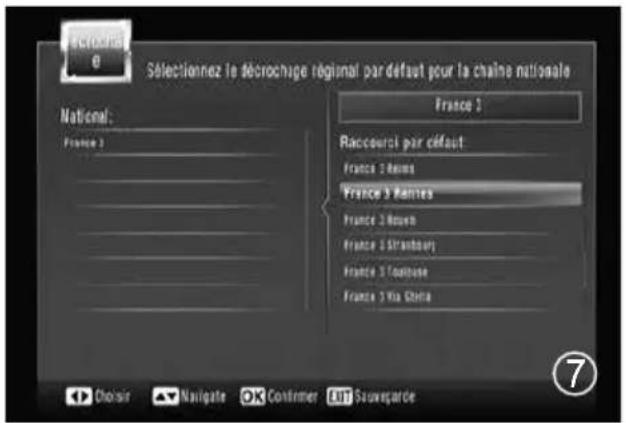

vous demande de choisir la déclinaison de France 3 qui correspond à votre région. Allez dans la fenêtre de droite avec la flèche

, choisissez votre France 3 avec la flèche

puis validez par OK.

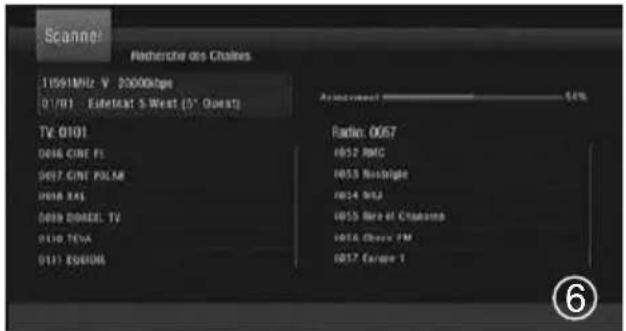

• A la fin de l’installation, l’appareil affiche la chaîne 0000 de promotion FRANSAT, vous pouvez dès lors regarder la chaîne de votre choix en tapant son numéro, ou en y accédant grâce à la touche

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

TV / VCR S/PDIFSERV.ETHERNETIF OUTANT

12V 1,5A Fabriqué souslicence VIACCESS13/18V 350mA max.Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

Afficheur. Affiche le numéro de chaîne lorsque le terminal est allumé. Affiche l’heure en veille.

Récepteur infrarouge (détecte le signal infrarouge de la télécommande).

Voyant rouge : appareil en veille

Permet de mettre en veille le terminal ou de l’allumer.

Sortie pour connecter en série un autre terminal numérique.

Port Ethernet utilisé uniquement pour la mise à jour du logiciel à partir de la version

2.00.007. Mise à jour par l’antenne si port Ethernet non connecté.

Sortie HDMI (haute définition numérique).

Inutilisé sur ce modèle.

Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.

Sortie péritel. Pour connecter l’adaptateur au téléviseur, en cas de besoin ou à un magnétoscope ou à un enregistreur DVD.

Entrée 12V, pour alimentation fournie ou autre alimentation 12V (minimum 1.5A). D E F

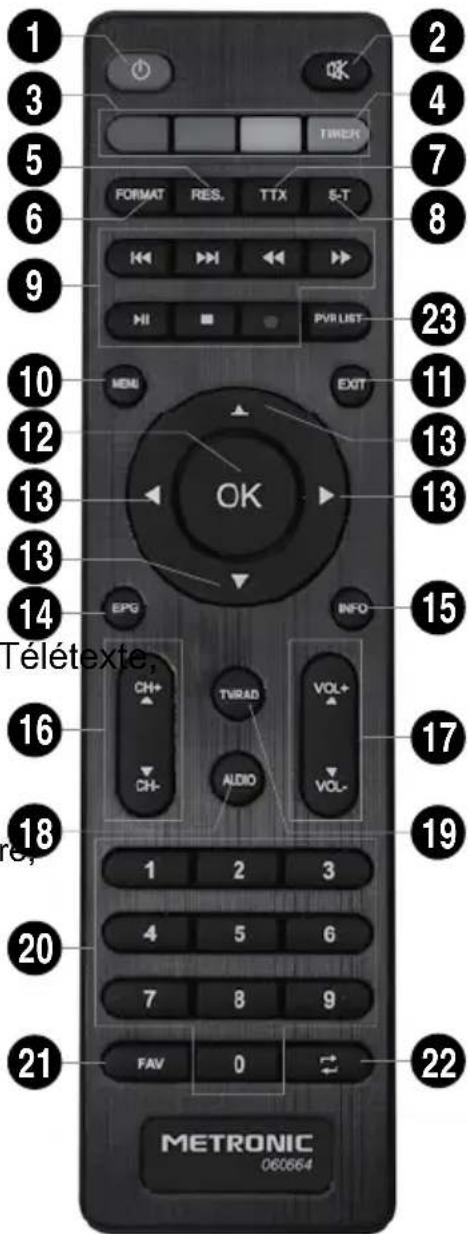

5 - Description de la télécommande

1 Permet de mettre en veille le terminal ou de l’allumer. 2 Permet de couper le son (pour répondre au téléphone par exemple).

Touches de couleurs. Utilisées dans certains menus et dans le navigateur du magazine télé- texte 4 TIMER : Pour programmer des enregistre- ments différés lors de votre absence. 5 RES. : Pour changer à la volée la résolution vidéo, ou le taux de rafraîchissement.

FORMAT : Pour changer le format d’écran et le mode de conversion des images 4:3.

TTX . : Pour afcher le magasine Télétexte, lorsque diffusé par la chaîne (rare). 8 S-T.:Pourafcherlessous-titres. 9 Touches dédiées à l’enregistreur numérique : 4; : Touche play/pause. Pour démarrer la lecture, mettre en pause, ou redémarrer la lecture. : Touche STOP. pour arrêter un enregistrement en cours ou la lecture d’un enregistrement précé

dent ou revenir au direct lors du time shift. = : Touche REC. pour démarrer un enregistrement de l’émission en cours. 7 et 8 : retour et avance rapide. 9 et : : enregistrement suivant / précédent. 10 Permet d’entrer dans le menu principal. 11 Permet de sortir des menus. 12 OK : Permet de valider un choix quand vous êtes dans les menus. En mode normal(visualisationd’unechaîne),afchelalistedeschaînes. 13Danslemenu,permetdemodierlesdifférentsparamètres.Touchesuti- liséescommeèchesdedirections,repéréeségalementpar34 ou 5 dans le reste de cette notice. 14 EPG. (Guide électronique des programmes) 15 INFO 16 Permet de changer de chaîne.

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

6 - Utilisation simpliée

Cette partie vous décrit les options et menus utilisés couramment lors d’une utilisation normale. Pour une exploitation poussée de votre terminal, reportez- vous au paragraphe 7 Utilisation avancée (page 17). A - Changer de chaîne Vous pouvez changer de chaîne de 4 manières différentes :

• EnappuyantsurOKpourafficherlalistedeschaînes,puisenchoisissantla chaîne de votre choix avec les flèches, et finalement en validant par OK.

• Enappuyantsurlestouchesdirectionnelles5. B - Allumer et éteindre l'appareil Lorsque vous arrêtez de regarder la télé, il faut éteindre le téléviseur ET le ter- minal. Si vous laissez le terminal allumé, il consommera inutilement de l’élec- tricité (7 à 15W selon les cas contre seulement 0,50W en veille). Veillez donc à bien éteindre le terminal en même temps que la télé. Si vous oubliez, une fonction de mise en veille automatique éteindra le terminal au bout de 4h sans action de votre part. Si, pour une raison quelconque, vous souhaitez désactiver cette mise en veille automatique, modifiez le paramètre Veille du menu Heure. A chaque allumage, le terminal va vérifier qu’il est bien à jour (logiciel interne et liste des chaînes), ce qui va prendre quelques secondes. 17 Permet de régler le volume. 18AUDIO:Pourafcheretchoisirlavoieaudio(voirparagrapheGpage19). 19 TV/RAD. : Pour passer du mode TV au mode RADIO et inversement. 20 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. 21FAV.:Permetdechangerdelistedechaîne,parmileslistesdéniespar l’opérateur, ou votre propre liste de chaînes favorites.

: Chaîne précédente. 23 PVR LIST. Pour accéder à la liste des enregistrements.12 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel C - S'informer sur les programmes diffusés Vous accédez au guide des programmes en appuyant sur la touche EPG. Le Guide des Programmes se présente sous forme de fenêtre à deux volets. Dans le volet gauche, vous voyez les programmes présent et suivants, vous pouvez sélectionner un programme avec les flèches 5. Le volet de droite affiche des informations détaillées sur le programme sélectionné dans le volet gauche. Lorsque la description détaillée s’étend sur plus d’une page, naviguez entre les pages avec les touches jaune et bleue. D - Enregistrer une émission L’accès aux fonctionnalités PVR (enregistrement, time-shift...) nécessite la présence d’un support informatique (clé USB ou disque dur externe) sur l’entrée USB. Préparation du disque Le port USB en façade est prévu pour accueillir un disque dur externe. La puissance disponible sur le port USB est telle que vous pouvez connecter un disque externe standard 2,5" sans avoir besoin d’alimentation externe supplémentaire. L’utilisation de clés USB, n’est pas recommandée, en rai- son des vitesses de transfert en géné- ral trop faibles. Vous pouvez toutefois essayer, avec des clés d’au moins 4 Go, c’est sans risque, même si le fonctionnement n’est pas garanti. Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si votre disque comporte plusieurs partitions, la première utilisable est sélec- tionnée par le terminal lors de la connexion du disque dur. Vous pouvez changer de partition dans le menu USB / Paramètres PVR / Périphérique d’enregistrement. Si un disque ou une clé n’est pas reconnu, utilisez la fonction de formatage disponible dans le menu USB / Paramètres PVR / Formatage.13 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un problème avec un modèle particulier, n’hésitez pas à nous contacter pour nous informer du modèle qui poserait problème. METRONIC décline toute responsabilité en cas de perte de données consé- cutive à une utilisation avec le terminal Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage. En règle générale, n’introduisez pas de support USB contenant des données précieuses qui n’auraient pas été sauvegardées par ailleurs. Pour l’enregistrement et la lecture, vous utiliserez principalement les touches PLAY ( ), PAUSE (;), STOP ( ) et REC (=). Pour formater le disque

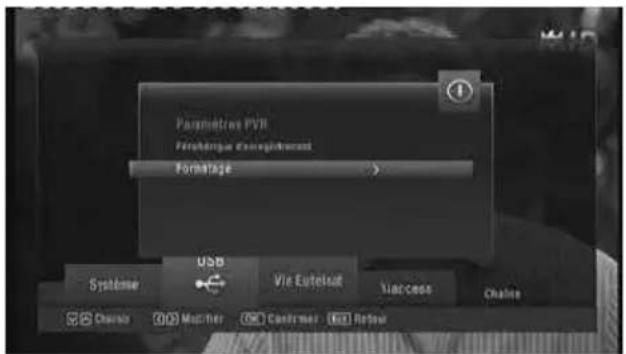

• AllezdanslemenuUSB / Paramètres PVR

• SélectionnezlaligneFormatage, et validez par OK.

• ConfirmezparOUI et patientez quelques secondes

• Unenouvellefenêtreapparaît,sélectionnerFormatage.

• Confirmezànouveaul’opération,puispatientezquelquesminutes.

• Alafinduformatage,l’appareilindique«Le formatage est terminé»

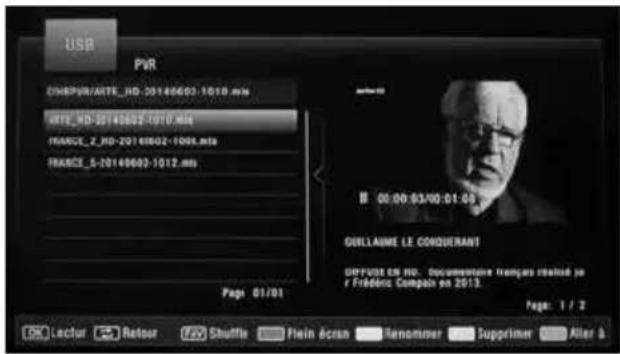

• AppuyezsurOK. Enregistrer l’émission en cours : Appuyez simplement sur la touche REC ( =), l’appareil démarre un enregistrement qui s’arrêtera dix minutes après la fin de l’émission en cours. Les informations relatives aux horaires des programmes sont parfois imprécises. Si l’émission qui vient de démarrer à l’écran est légèrement en avance sur les horaires, le terminal peut croire que vous voulez enregistrer la fin de l’émission précédente, qui n’est pas encore terminée, d’après le guide des programmes. Pour éviter toute déconvenue, nous vous conseillons, avant d’appuyer sur la touche REC, d’appuyer sur la touche INFO. Une bannière d’information affiche alors les programmes en cours et suivant. Si le programme en cours est bien celui que vous voulez enre- gistrer, vous pouvez appuyer sur la touche REC. Dans le cas contraire, il est préférable de passer par un timer (voir paragraphe Enregistrer une émission future page 14).14 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel Arrêter un enregistrement en cours : En appuyant sur la touche STOP ( ), un message d’alerte apparaît. Validez par OK pour confirmer que vous voulez réellement arrêter l’enregistrement. Relire un enregistrement : Appuyez sur la touche PVR LIST La liste des enregistrements s’affiche, par ordre alphabétique. Note : le nom par défaut d’un enregistre- ment est constitué du nom de la chaîne suivi de la date et l’heure d’enregistre- ment. Vous pouvez personnaliser ce nom grâce à la touche verte. Utilisez alors le clavier virtuel et validez avec la touche OUI. Mettre le direct en pause (Timeshift) : Lorsqu’un disque dur est connecté à l’appareil, vous avez la possibilité à tout moment de mettre une émission en pause, simplement en appuyant sur la touche PLAY/PAUSE (4;). Pour reprendre l’émission, appuyez sur la touche PLAY/PAUSE (4;). Enregistrer une émission future : Vous pouvez programmer un enregis- trement différé (timer) pour enregistrer une émission en votre absence. Veillez à ce qu’un disque avec suffisamment d’espace libre soit connecté au port USB pour que le timer fonctionne cor- rectement. Comptez 3Go par heure d’enregistrement pour être certain que l’espace est suffisant.

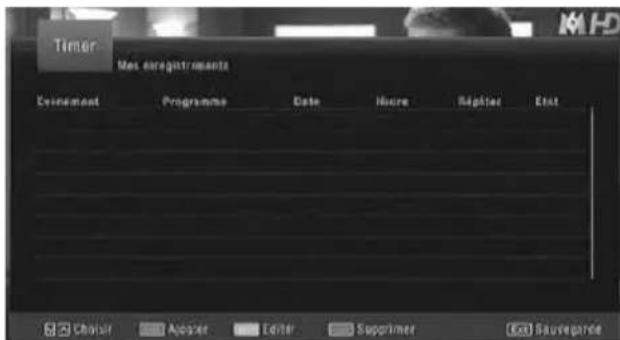

• Appuyez sur la touche EPG puis sur la touche INFO pour afficher la liste des enregistrements différés (événements)

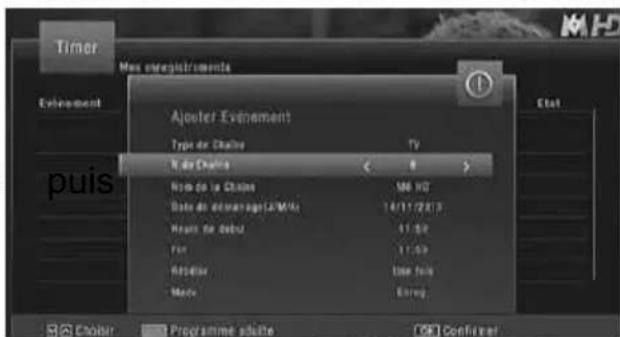

• Appuyez sur la touche rouge pour afficher la fenêtre d’édition d’événement

• SurlaligneN. de chaîne, choisissez au besoin la chaîne avec les flèches 34.

• SurlaligneDate de démarrage, entrez la date (JJ / MM / AAAA)15 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

• SurleslignesHeure de début et Fin, entrez les heures de début et de fin de l’enregistrement.

• SurlaligneRépéter, laissez Une fois pour un événement unique, ou choi- sissez, avec les flèches 34, l’option quotidien ou hebdomadaire selon votre besoin.

• ValidezvotresaisieaveclatoucheOK,puisenregistrervotreajoutenquit- tant avec EXIT. Note : En vous abonnant à des chaînes payantes, vous pouvez avoir accès à des chaînes qui diffusent des programmes de catégorie V (programmes adultes, typiquement), qui nécessitent l’entrée du code PIN de la carte à puce pour être visualisés ou enregistrés. Ce code est différent de celui que vous avez choisi lors de l’installation (voir § I page 20). Lors du réglage d’un timer pour un tel programme, vous devez, avant de valider votre timer par OK, entrer le code PIN de la carte grâce à la touche rouge (programme adulte) N'OUBLIEZ PAS DE VÉRIFIER QUE L’ESPACE LIBRE SUR LE SUPPORT D’ENREGISTREMENT EST SUFFISANT (AU MOINS 3GO/h). L’exploitation de la technologie Viaccess impose une restriction fonda- mentale ; vous ne pouvez relire un enregistrement qu’avec le terminal ayant servi à réaliser cet enregistrement. Vous ne pouvez pas, par exemple, le relire sur un ordinateur ni même sur un autre terminal FRANSAT, même si c’est également un METRONIC 441667. Cette restriction prend tout son sens dans le cas d’un échange SAV suite à une panne, par exemple. Si vous souhaitez garder à long terme un enregistrement qui vous tient à coeur, nous vous conseillons de trans- férer vos enregistrements sur un équipement externe (magnétoscope ou graveur DVD, par exemple) via la prise péritel. E - Modifier le contrôle parental Changer le code personnel :

• AllezdansMENU / système / Modifier Code PIN.

• EntrezvotrecodePINactuelà4chiffressurlaligneEntrer l’ancien code PIN.

• SurlaligneEntrer le nouveau code PIN, entrez votre nouveau code et confirmez-le sur la ligne Confirmer code PIN.

• AppuyezplusieursfoissurEXITpoursortirdesmenus.16 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel Changer le niveau moral :

• AllezdansMENU / système / Contrôle parental.

• EntrezvotrecodePINactuelà4chiffres.

• Sélectionnezlenouveauréglageaveclesflèches5 et appuyez sur OK.

• AppuyezsurEXITpoursortirdesmenus. Bloquer des chaînes : Le mode de contrôle parental principal de votre terminal repose sur l'utilisation d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plu- sieurs chaînes, quel que soit le niveau moral de l'émission en cours. Ceci est particulièrement utile si vous installez des chaînes supplémentaires, alors que certaines n'indiquent pas de niveau moral, tout en diffusant des contenus pour adultes.

• AllezdansMENU / Chaînes / Editer chaînes.

• EntrezvotrecodePINactuelà4chiffres.

• Sélectionnez la chaîne à bloquer avec les flèches 5 et appuyez sur la touche jaune.

• Appuyezsurexitpoursortirdesmenus. F - Revenir aux réglages usine : En cas de problème inexpliqué dans le fonctionnement de l'appareil, la pre- mière chose à faire est de revenir aux réglages usine.

• AllezdansMENU / Système / Remise à zéro.

• EntrezvotrecodePINà4chiffres.

• ConfirmezenvalidantparOK. Patientez, le terminal va redémarrer comme neuf.17 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

7 - Utilisation avancée

A - Installer des chaînes supplémentaires Votre terminal est principalement conçu pour l’offre FRANSAT. Toutefois, il vous permet d’accéder à toutes les chaînes gratuites. Si vous êtes en apparte- ment, et que votre installation permet de recevoir le satellite Eutelsat 5 WEST A (anciennement Atlantic Bird 3), vous pouvez vous référer au paragraphe 10 (page 23) relatif au paramétrage d’un commutateur. Nous attirons votre attention sur le fait que certaines chaînes étrangères dif- fusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protéger vos enfants de contenus nuisibles à leur épa- nouissement, il est impératif d’activer le blocage par chaîne, tel que décrit au paragraphe E (page 15). Pour rajouter les chaînes en clair d’un satellite :

• Allez dans MENU / Configurer / Config. Parabole /

• Sélectionnez le satellite de votre choix au moyen des touches 5.

• Vérifiez que le niveau de signal et la qualité en bas à droite soient suffisants (qualité > 40%)

• Appuyez sur la touche Bleue pour lancer la recherche.

• Patientez quelques minutes, pendant que la recherche se déroule. B - Ecouter les radios Appuyez sur la touche TV/RAD, naviguez alors parmi les radios de la même manière qu’avec les chaînes TV. C - Gérer la liste de favoris Vous pouvez créer une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète sur un autre satellite que Eutelsat 5 WEST A, ce qui vous apporte un grand nombre de chaînes supplémentaires, dont la plupart ne vous intéresseront pas.18 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel Créer une liste de chaînes favorites :

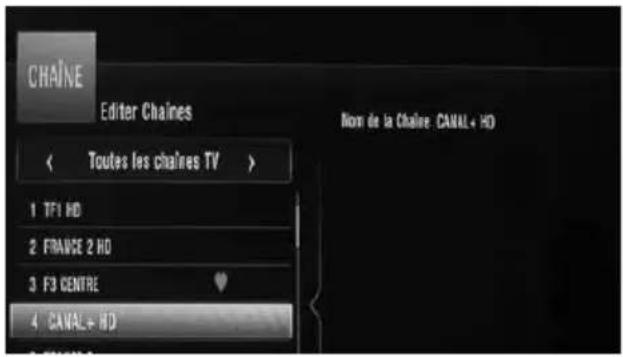

• AllezdansMENU/ Chaînes / Editer Chaînes /

Sélectionnez la chaîne de votre choix avec les flèches

Appuyez sur la touche FAV (n°21 page 11).

Un coeur apparaît à côté de la chaîne mise en favoris.

Répétez l’opération pour chaque chaîne que vous souhaitez ajouter dans la liste des favoris.

Appuyez sur EXIT pour sauvegarder puis pour quitter les menus. Modifier une liste de chaînes favorites : Procédez de la même manière que pour ajouter une chaîne dans la liste des favoris, en appuyant sur la touche FAV (n°21) , le coeur va disparaître. Passer en mode Favoris : Appuyez une fois sur la touche FAV (n°21) , la liste des chaînes favorites s’affiche. Sortir du mode Favoris :

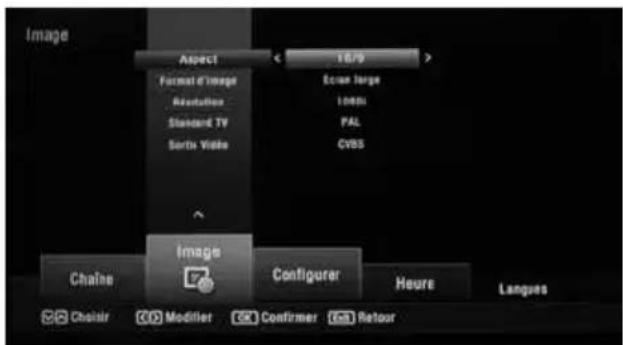

• AppuyezdeuxfoissurlatoucheFAV (n°21) , la liste de toutes les chaînes s’affiche. D - Régler l'image Le MENU / Image permet différents réglages de l'image. Le paramètre Aspect est celui que vous avez sélectionné lors de l'instal- lation. Ne choisissez jamais 16:9 si vous avez un écran 4:3. Le Format d’image vous permet de choisir comment les images 4:3 seront affichées sur votre téléviseur 16:9. En mode Boîte aux lettres, une bande noire s'affiche à gauche et à droite de l'image pour fournir une image non défor- mée. En mode Recadrage, l'image sera zoomée pour occuper tout l'écran, avec la perte des parties droite et gauche de l'image.19 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel E - Mise à jour Votre terminal est équipé d’une technologie permettant une mise à jour par l’antenne. Si cela s’avère utile ou nécessaire, nous procéderons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite Eutelsat 5 WEST A (Atlantic Bird 3). A chaque allumage, l’appareil vérifie s’il y a lieu de mettre à jour la liste des chaînes ou le logiciel. Si un message vous indique qu’un nouveau logiciel est disponible en téléchar- gement, acceptez la mise à jour. F - Régler le son Votre terminal possède une sortie audio numérique (optique) permettant de le relier à un système Home-Cinema. Cette sortie fournit un son Dolby Digital lorsque c’est le standard utilisé par l’audio principal de la chaîne regardée, et un son stéréo sinon. Sur la sortie HDMI, le son est par défaut en stéréo car bon nombre de télévi- seurs ne sont pas capables de décoder du son Dolby. Si vous connectez directement la sortie HDMI de votre terminal à un système Home Cinema,allez dans le MENU Langues / Sortie Numérique et sélec- tionnez l’option Multicanal (HDMI). Le terminal enverra alors un son Dolby Digital sur sa sortie HDMI, lorsque la chaîne diffuse ce type de son (chaînes HD principalement). En mode Dolby Digital, le son n'est plus réglable avec les touches VOL+ et VOL- mais par le réglage volume de votre Home-Cinema. G - Changer la langue de l'émission Certaines émissions (des films ou séries, en particulier) sont diffusées en multi- audio. Vous avez par exemple le choix entre la regarder en VF ou en VO. La touche AUDIO permet de passer d'une langue à l'autre. Attention, ce n'est pas parce qu'une langue apparaît quand vous appuyez sur la touche AUDIO que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l'anglais soit disponible uniquement sur certaines émissions. H - Activer les sous-titres Appuyez simplement sur la touche S-T puis choisissez les sous-titres avec les touches

. Un signe (D-HH) à la fin de la langue repère un sous-titrage pour sourds et malentendants. Pour désactiver les sous-titres, appuyez sur la touche S-T et choisissez Arrêt.20 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel I - Explorer la carte Viaccess Le menu Viaccess vous permet d’accéder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maîtrisez pas le sujet, ces menus sont principalement destinés au SAV. Sachez simplement que votre carte est verrouillée avec un code secret qui est différent du code PIN que vous choisissez lors de l’instal- lation du terminal. Note : Le code PIN d’une carte FRANSAT est à ce jour 2468 mais peut être changé à tout moment par l’opérateur. Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

8 - Télécommandes universelles

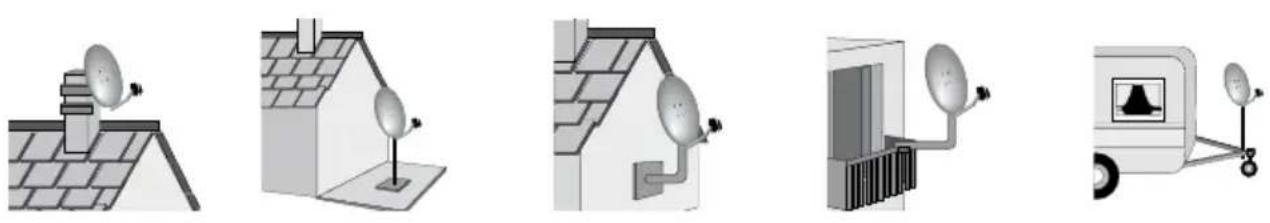

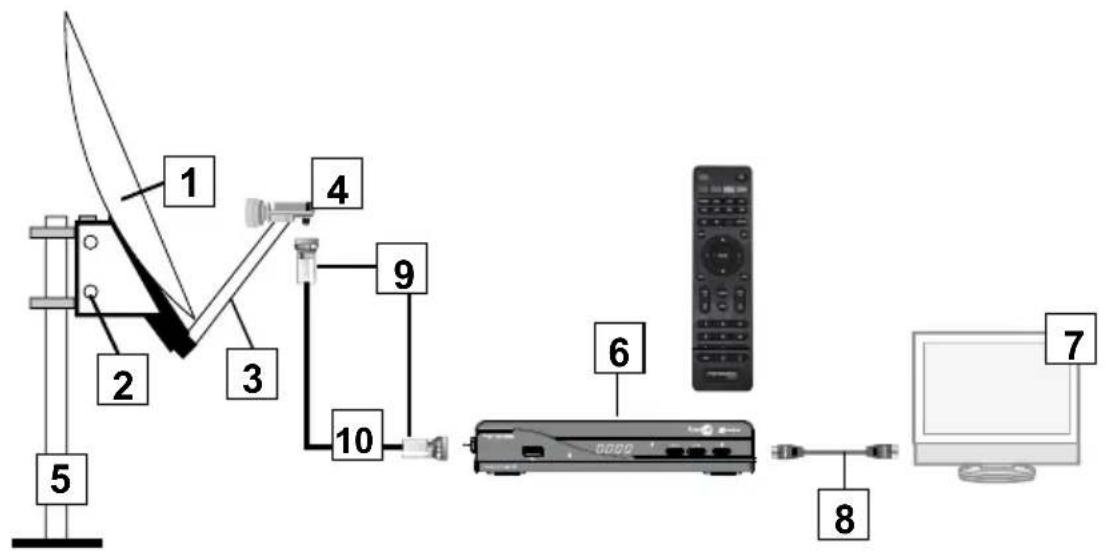

Ce paragraphe vous explique comment installer une parabole, au cas où votre parabole n’est pas pointée vers Eutelsat 5 WEST A (Atlantic Bird 3), ou si vous avez acheté votre terminal dans un kit à installer soi-même. A - Choix de l'emplacement et assemblage de la parabole Quel que soit votre choix d’installation, votre fixation doit être stable et verticale.

9 - Installation d’une parabole21

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

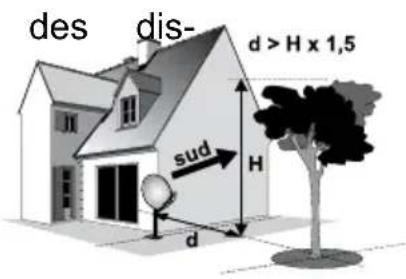

• En cas d’obstacle, respectez la règle des dis- tances expliquée ci-contre.

• Pourl’assemblagedelaparabole,référez-vous à la notice fournie dans le sachet de visserie joint à la parabole. ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s’avérer coupant. B - Eléments et outils nécessaires :

5 - Mât ou bras de déport

6 - Terminal numérique avec télécommande

Ø minimum recommandé : 6,8mm) Du câble TV standard ne convient pas, en particulier pour des longueurs importantes (> 30m)

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel C - Montage et isolation des fiches F

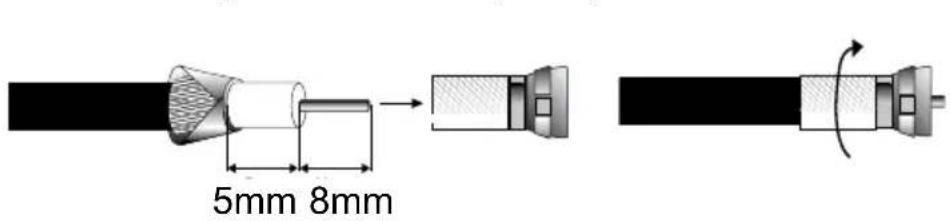

• Lafichedoitsevissersurlefeuillardaluminium.Veillezàcequ’iln’yaitpas un brin de la tresse en contact avec l’âme centrale du câble coaxial.

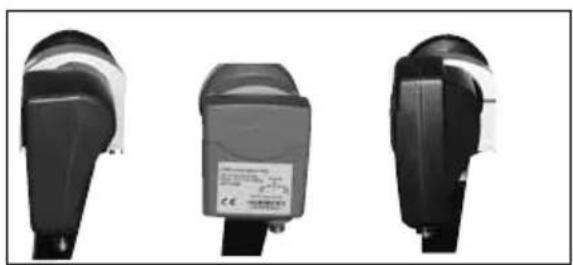

• Lorsquevotreinstallationseraterminée,n’oubliezpasd’isolerleLNBavec de la pâte d’isolation ou, à défaut, du gel silicone (voir photo ci-dessous). Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie. D - Montage de la tête (LNB) Votre kit peut contenir différents types de LNB.

Dans tous les cas, n’enlevez jamais le capuchon de protection du cornet.

• LaficheFn’étantpasétanche,veillezàisolercorrectementleLNBavecde la pâte spéciale ou un manchon d’iso- lation. A défaut vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie. E - Branchements Effectuez les branchements expliqués au paragraphe 3 (page 6). 5mm 8mm TV / VCR S/PDIFSERV.ETHERNETIF OUTANT12V 1,5AFabriqué souslicence VIACCESS13/18V 350mA max. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.23 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel F - Calage / orientation de la parabole

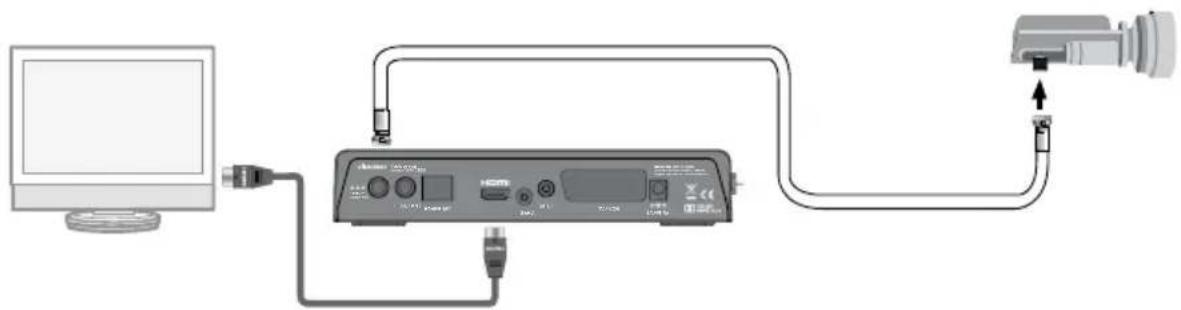

• Procédez aux opérations du paragraphe 3 (page 6) "guide de démarrage rapide" jusqu’à l’étape correspondant à l’écran n°5 (page 8) relatif à l’indica- tion du niveau et de la qualité du signal.

Inclinez la parabole de 2° vers l’arrière (environ 2 cm sur le haut de la parabole).

• Faitestournertrèslentementlaparabolede1/4detourversladroitepuis1/4 de tour vers la gauche en 30 à 40 secondes tout en surveillant le téléviseur.

• Sileniveaunemontepas,inclinezdenouveaulaparabolede2°(celavous fait au total 4°) et recommencez le même balayage.

• Procédezainsiparpasde2°jusqu’àl’obtentiond’unsignalmaximal.

• Serrez les écrous en veillant à ne pas dégrader le signal par un serrage asymétrique.

• Unefoisl’antennecorrectementfixée,affinezlapositionduLNB(enrotation et en profondeur) de manière à encore optimiser la qualité de réception.

• Appuyez sur OK pour poursuivre l’installation. Poursuivez l’installation comme indiqué paragraphe 3 (page 6) de la notice, et serrez les écrous de l’antenne en veillant à ne pas la décaler. Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu’Eutelsat 5 WEST A (Atlantic Bird 3) Une barre de qualité qui monte ne signifie donc pas nécessairement que vous êtes sur Eutelsat 5 WEST A (Atlantic Bird 3) Dans ce cas, quand vous lancez l’installation, le terminal ne trouvera pas les chaînes de l’offre de services FRANSAT et reviendra dans le menu principal. Appuyez sur EXIT pour revenir à l’étape précédente, vous continuerez ensuite à balayer le ciel pour poursuivre le calage de la parabole.

10 - Pilotage d’un commutateur

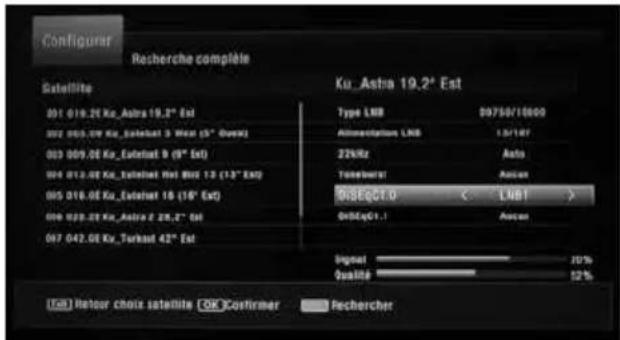

Votre terminal est prévu pour capter le satellite Eutelsat 5 WEST A (Atlantic Bird 3) Dans certains immeubles, le réseau de distribution satellite est tel qu’il faut déclarer la présence d’un commutateur DiSEqC. Lorsque c’est le cas, allez dans MENU / Configurer / Config. Parabole / .24 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel Appuyez sur la touche FAV (n°21 page 11), dans la fenêtre de droite, sélectionnez la ligne correspondante à votre type de commutateur généralement DiSEq 1.0 puis avec les flèches 34 choisissez LNB1, l’écran est tel que l’image ci-contre. Si votre installation fournit Eutelsat 5 WEST A (Atlantic Bird 3) sur l’entrée 1, vous verrez le niveau et la qualité de réception monter. Dans le cas contraire, essayez un autre port. Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble. Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DiSEqC 1.0 à 2 ou 4 entrées, ou un commutateur «Tone Brust».

• Pourquoi l’écran reste noir ? La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu’elle est en clair. L’inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal. - Remplacez les piles par des piles neuves. - Veillez à vous éloigner au moins d’un mètre de l’appareil.

• Un message «erreur carte» s’affiche. - Vérifiez que la carte est enfoncée à fond, puce vers le bas.

• L’écran affiche «LNB court-circuit». - Il y a un court-circuit sur le câble. Vérifiez toutes vos connexions.

• Le terminal reste bloqué sur boot. - Débranchez le HDMI, coupez l’alimentation, remettez l’alimentation puis rebranchez le HDMI.

11 - En cas de problèmes d’utilisation25

Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques du tuner : Plage de fréquences 950MHz – 2150MHz Niveau d'entrée -65 dBm à -25 dBm Entrée IEC 60169-24 Impédanced'entrée 75Ω±5% Niveau de protection contre les surtensions 6 kV Agilitéenfréquenceautourdelafréquencenominale ±10MHz Temps d'acquisition du signal 140 ms max AFC ±2MHz Coefficient de réflexion 10 dB Caractéristiques de l’alimentation LNB : Courant max LNB 300 mA Tension de polarisation verticale de 12.5 V à 14 V Tension de polarisation horizontale de 17 V à 19 V Rapportcyclique 50%±5% Fréquence de tonalité 22 kHz Amplitude

0.65 V + 0.25 V/- 0.10 V

Tempsdemontée 10µs±5µs Caractéristiques de la démodulation DVB-S2 : Constellation QPSK / 8PSK (CCM) Roll Off 0.20, 0.25, 0.35 Pilote Gestion des pilotes Débit de symboles 10~30 MS/s FEC 2/3, 3/4, 3/5, 5/6, 8/9, 9/10 Longueur paquet 64,8 kb Caractéristiques du décodage MPEG : Format du paquet de transport MPEG-2 ISO/IEC 13818 (Spécification du Transport Stream) Modes de compression Vidéo gérés MPEG-2 MP@ML

Modes de compression Audio gérés MPEG-1 Layer I, MPEG-1 Layer II Dolby Digital, Dolby Digital Plus Fréquences d’échantillonnage de 32 kHz, 44,1 kHz et 48 kHz Résolution vidéo SD 720x576i Résolution vidéo HD 1920x1080i, 1280x720p Consommation : En fonctionnement 7 à 15W (hors consommation LNB et HDD) En veille 0,50W Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories. HDMI, the HDMI Logo, and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.26 Assistance technique : 0892 350 315 prix d’appel 0,35 € /min + prix d’appel
