Terbox 441663 - Recepteur METRONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Récepteur METRONIC Terbox 441663, compatible avec les signaux DVB-T/T2.
Résolution Vidéo	Supporte jusqu'à 1080p Full HD.
Connectivité	Ports HDMI, USB, et sortie audio numérique.
Fonctionnalités	Enregistrement sur USB, fonction de pause et de retour en arrière.
Utilisation	Installation facile, interface utilisateur intuitive.
Maintenance	Vérifier régulièrement les mises à jour du firmware.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive.
Informations Générales	Garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - Terbox 441663 METRONIC

Comment configurer le METRONIC Terbox 441663 après l'achat ?

Pour configurer votre METRONIC Terbox 441663, branchez l'appareil à une prise électrique, connectez-le à votre téléviseur via un câble HDMI, puis suivez les instructions à l'écran pour sélectionner votre langue et configurer votre réseau.

Que faire si le récepteur ne capte pas de chaînes ?

Si votre METRONIC Terbox 441663 ne capte pas de chaînes, vérifiez les connexions de votre antenne et assurez-vous qu'elle est correctement orientée. Effectuez une recherche de chaînes dans le menu des paramètres.

Comment mettre à jour le firmware du METRONIC Terbox 441663 ?

Vous pouvez mettre à jour le firmware de votre récepteur en accédant au menu 'Paramètres', puis en sélectionnant 'Mise à jour du firmware'. Assurez-vous que votre récepteur est connecté à Internet.

Le son ne fonctionne pas sur le METRONIC Terbox 441663, que faire ?

Si vous n'entendez pas de son, vérifiez que le volume de votre téléviseur est réglé correctement et que le récepteur est connecté à la bonne sortie audio. Testez également avec un autre câble HDMI.

Comment réinitialiser le METRONIC Terbox 441663 aux paramètres d'usine ?

Pour réinitialiser votre récepteur, allez dans le menu 'Paramètres', puis sélectionnez 'Réinitialisation' et choisissez 'Réinitialiser aux paramètres d'usine'. Cela effacera toutes vos configurations personnalisées.

Le METRONIC Terbox 441663 affiche un message d'erreur, que faire ?

Si un message d'erreur apparaît, notez le code d'erreur et consultez le manuel d'utilisateur pour des solutions spécifiques. Vous pouvez également essayer de débrancher l'appareil, puis de le rebrancher.

Puis-je utiliser le METRONIC Terbox 441663 avec une antenne satellite ?

Le METRONIC Terbox 441663 est conçu pour fonctionner avec une antenne terrestre. Pour une réception satellite, vous aurez besoin d'un récepteur satellite dédié.

Comment contacter le service client pour le METRONIC Terbox 441663 ?

Pour contacter le service client, consultez le site web de METRONIC ou le manuel d'utilisateur pour les coordonnées. Assurez-vous d'avoir le numéro de série de votre appareil à portée de main.

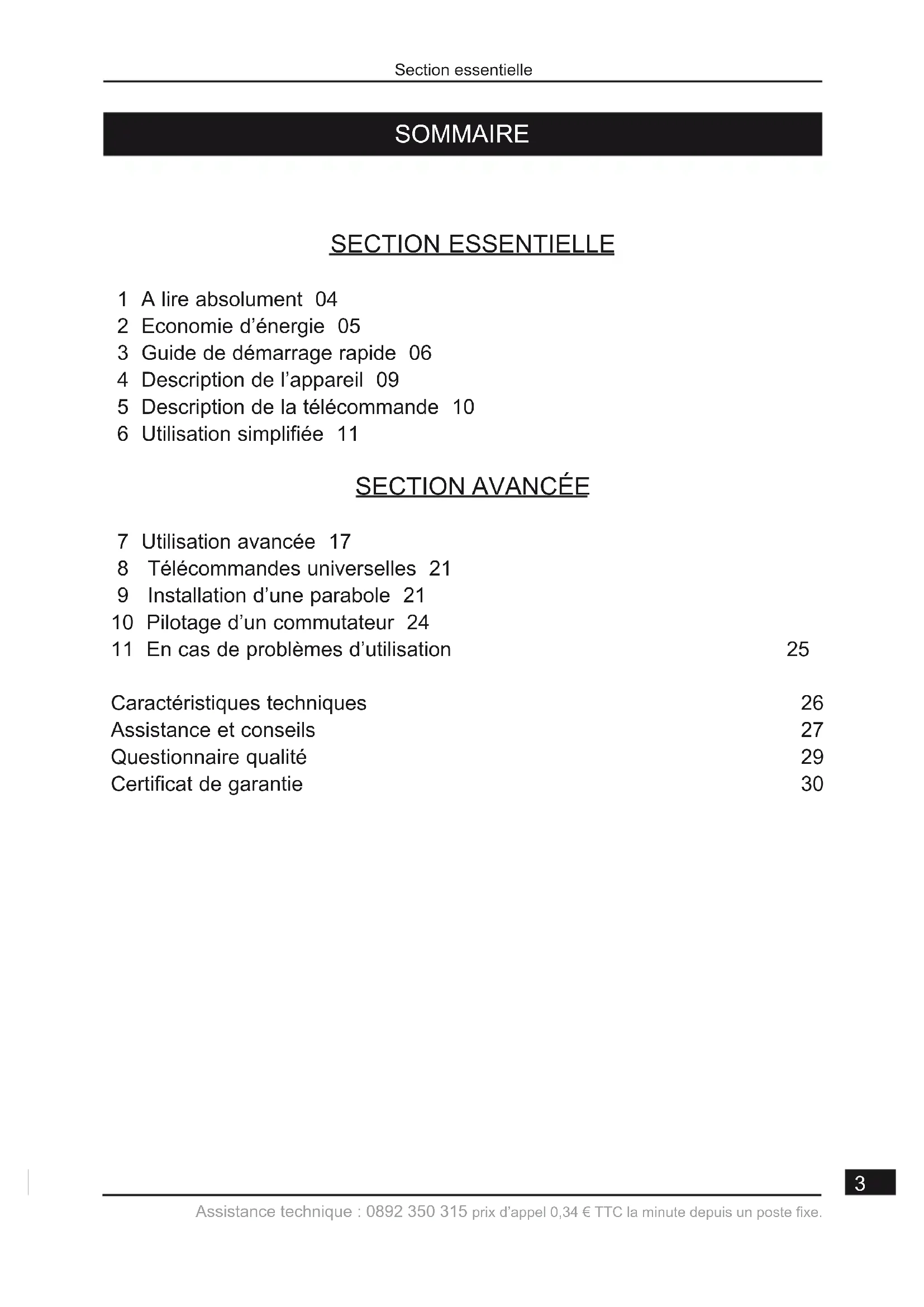

MODE D'EMPLOI Terbox 441663 METRONIC

1 A litre absolument 04
2 Economie d'énergie 05
3 Guide de démarrage rapide 06
4 Description de l'appareil 09
5 Description de la télécommande 10
6 Utilisation simplifiée 11

SECTION AVANCÉE

7 Utilisation avancée 17
8 Telecommandes universelles 21
9 Installation d'une parabole 21
10 Pilotage d'un commutateur 24
11 En cas de problèmes d'utilisation 25

Caracteristiques techniques 26

Assistance et conseils 27

Questionnaire qualité 29

30

1 - A litre absolument

L'intérieur de votre terminal contient des composants fragiles ; n'ouvrez jamais l'appareil, même après avoir débranché le secteur. De manière générale, les-appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux apparêils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les apparêils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légarement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal repond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. A ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes hues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être place sur l'appareil. La prise d'alimentation doit demeurer aisément accessible.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction presente dans l'appareil, mais non désrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement ete occultees de ce document.

Votre terminal possede un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaine différente de cette que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENUR / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Reglages / Préférences / Contrôle parental / ★★★★ / Changer le code PIN.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour selectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche pour selectionner le menu Preférences et appuyez deux fois sur OK.
• Appuyez sur la touche pour selectionner le sous-menu Contrôle parental et appuyez deux fois sur OK.
• Entre les 4 chiffres de votre code PIN (choisi lors de la première installation).

• Sélectionnez le menu Changer le code PIN et validez par OK.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

2 - Economie d'énergie

Votre terminal embarque des composants de dernierie generation permettant d'afficher une consommation d'électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez demettre l'appareil en veille lorsque vous arrêtez de regarder la télévision.

Afin de limiter ce risque, et conformément à la reglementation européen relative aux apparêils qui consomment de l'électricité, des mesures ont été prises afin d'eviter de laisser le terminal en marche inutillement. Ainsi, votre apparéil se met automatiquement en voille lorsque vous ne l'utilise pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures

sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche de réglage de volume, par exemple, pour faire disparaître le message.

Si vous souhaitez désactiver cette mise en veille automatique, vous pouvez aller dans MENU / Reglages / Préférences / Reglages ErP, etmettre la veille 3h auto sur Désactivé.

3 - Guide de démarrage rapide

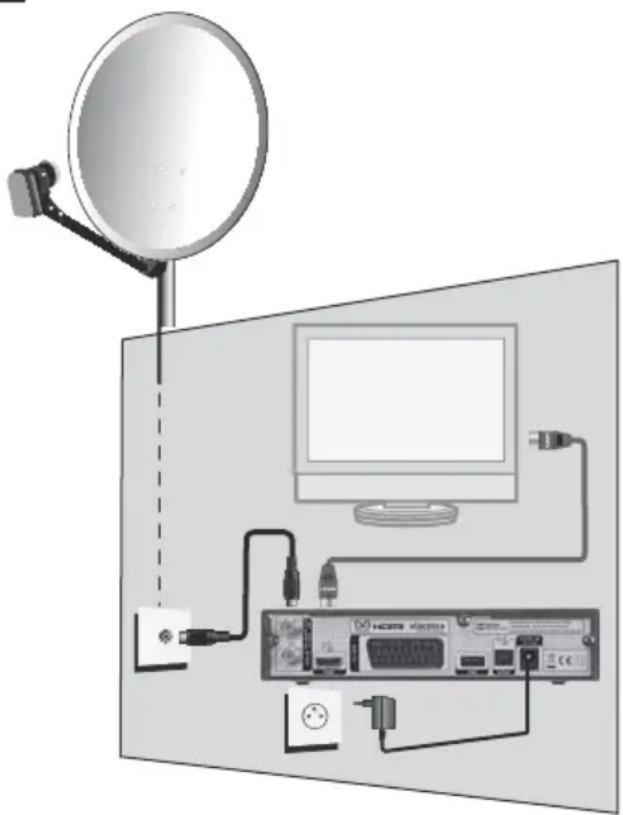

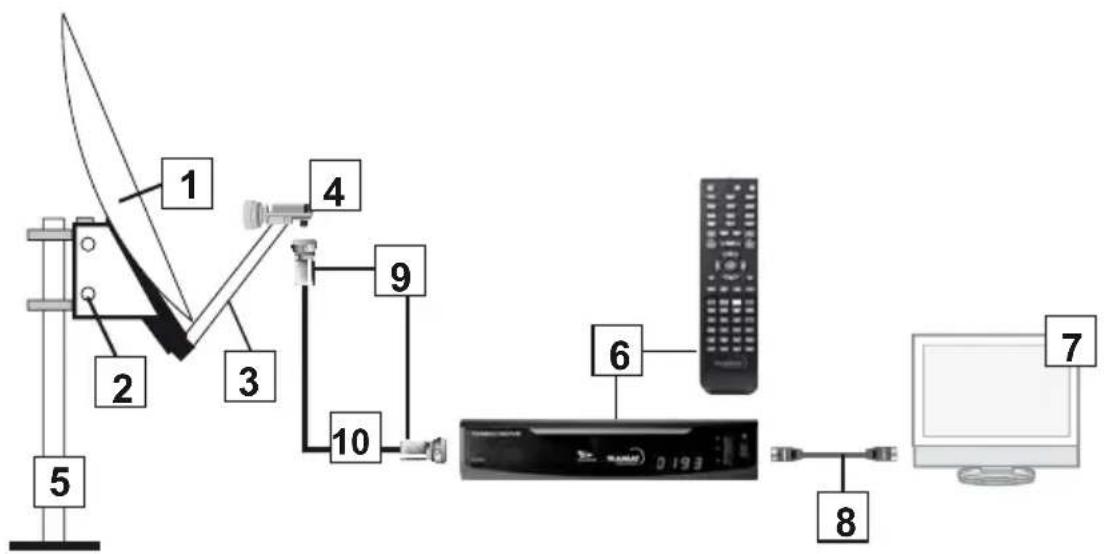

Ce guide d'installation rapidesuppose que vous ayez déjà une parabole pointee vers le satellite Eutelsat 5 WEST A (Atlantic Bird 3).Si ce n'est pas le cas, lisezle paragraphe 9 page 21 relatif à l'installation d'une parabole. Encas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l'installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l'appareil comme indiqued'paragraphe 6-F (page 17).

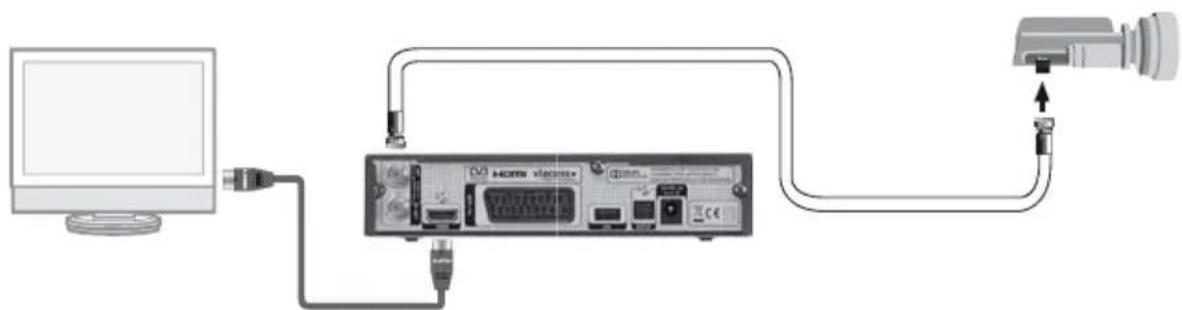

• Branchez l'arrivée de la parabole sur le connecteur d'antenne marqué ANT.
• Reliez votre téléviseur à l'adaptateur grâce à un cordon HDMI, allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire).
• Branchez l'alimentation à l'arrête du terminal puis l'alimentation sur le secteur.
• Insérez les piles dans la télécommande.

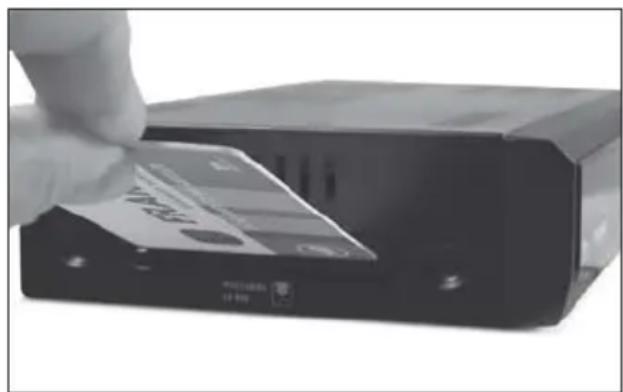

• Insérez la carte à puce dans le lecteur, puce vers le fond, dirigée vers le sol (voir photo).

LA PUCE DOIT ETRE VERS LE BAS!

• Le téléviseur affiche l'écran d'installation ①. Si ce n'est pas le cas, vérifie les connexions et/ou forcez le mode ajustat de votre téléviseur (AV, EXT, HDMI,...).
  Appuyez sur la touche ROUGE (à gauche de la VERTE) pour passer à l'écran suivant.

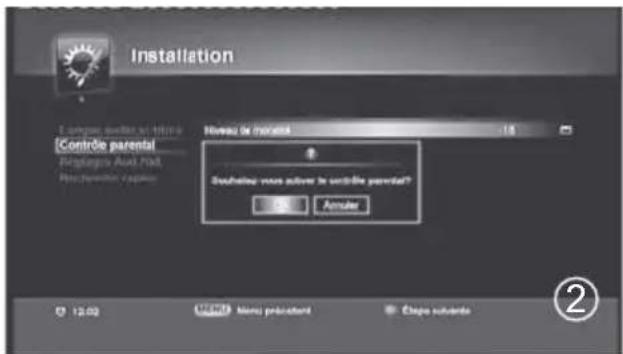

  Le 2me écran ② yours demande si vous souhaitez activer le contrôle parental. Validez par OK.
• Si vous avez sélectionné OK, vous nevez besoinir le niveau parental ③, ce qui provoquera la demande du code personnel (PIN) pour visualiser les programmes que le diffuseur déclare destinés à un public plus âgé que le niveau choisi. Faites votrechoix avec les flèches « et validez par OK. Dans le doute, choisissez (-18).

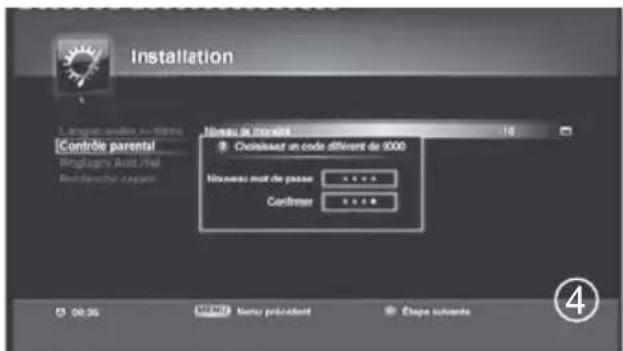

• L'écran suivant ④ vous invite àCHOISIR un code personnel (PIN).Entrez le code de votrechoix (parexample1234) et confirmez en l'entrant une deuxieme fois.Notez ce code précieusement, vous en aurez besoin pour acceder a certains menus du terminal.

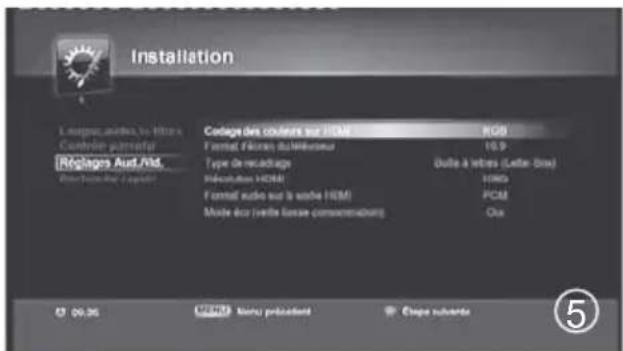

• L'écran suivant⑤ vous permet de modifier certains régages audio et video. Les可以选择 par défaut convennant pour une utilisation normale, validez-les en appuyant sur la touche ROUGE pour passer à l'écran suivant.

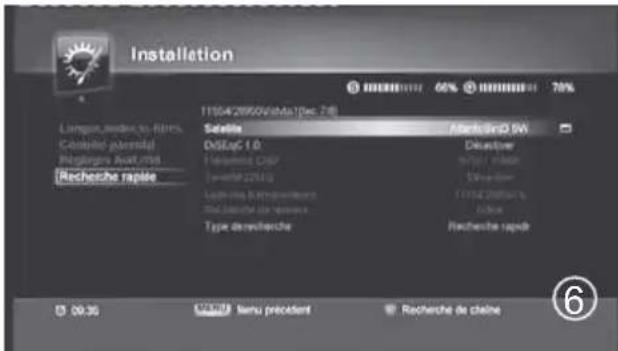

L'écran suivant ⑥ vous informe sur la qualité de réception. Si la qualité (barre de droite) est inférieure à 50% , voyagez le paragraphe 9-F (page 24) concernant le calage de la parabole. Si la qualité est supérieure à 50% , appuyez sur la touche ROUGE pour lancer l'installation des chaînes.

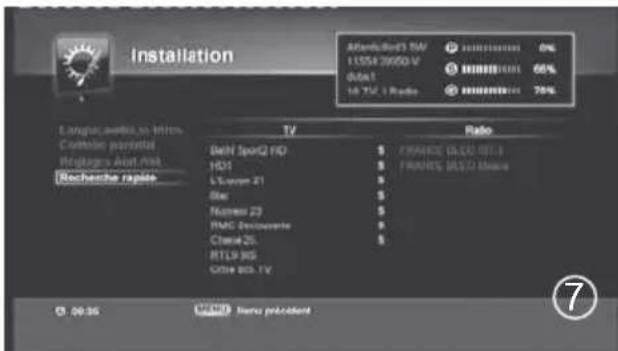

- Patientez quelques instants pendant la recherche ⑦. Appuyez sur OK quand le terminal vous indique que la recherche est terminée.

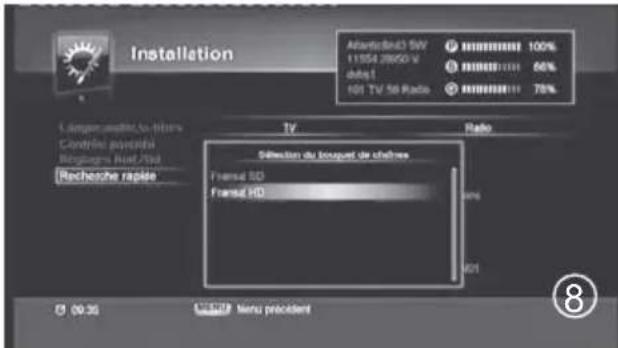

L'écran suivant ⑧ vous invite à désirir la liste de chaînes par défaut. Validez "Fransat HD" par OK.
L'écran suivant permet de sélectionner les variantes locales des chaînes régionales. A l'heure où nous écrivons cette notice, la fonctionnalité n'est pas activée sur Atlantic Bird 3. Si la regionalisation est activée,CHOISSEZ LA VARIANTE DE FRANCE 3 qui vous concerne.
- Voitre installation est terminée, profitez de l'offre de service FRANSAT.

4 - Description de l'appareil

A Afficheur. Affiche le numero de chaine lorsque le terminal est allumé. Affiche l'heure en veille.
B Récepteur infrarouge (décte le signal infrarouge de la télécommande).
C Permet de mettre en veille le terminal ou de l'allumer.
D Touches CH identiques a celles de la telecommande.
E Entrée antennesatellite.
F Sortie pour connecter en série un autre terminal numérique.
G Sortie HDMI (haute définition numérique).
H Sortie péritel. Pour connecter l'adaptateur au téléviseur, en cas de besoin.
Port USB.
J Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.
K Entre 12V, pour alimentation fournie ou autre alimentation 12V (minimum 2A).

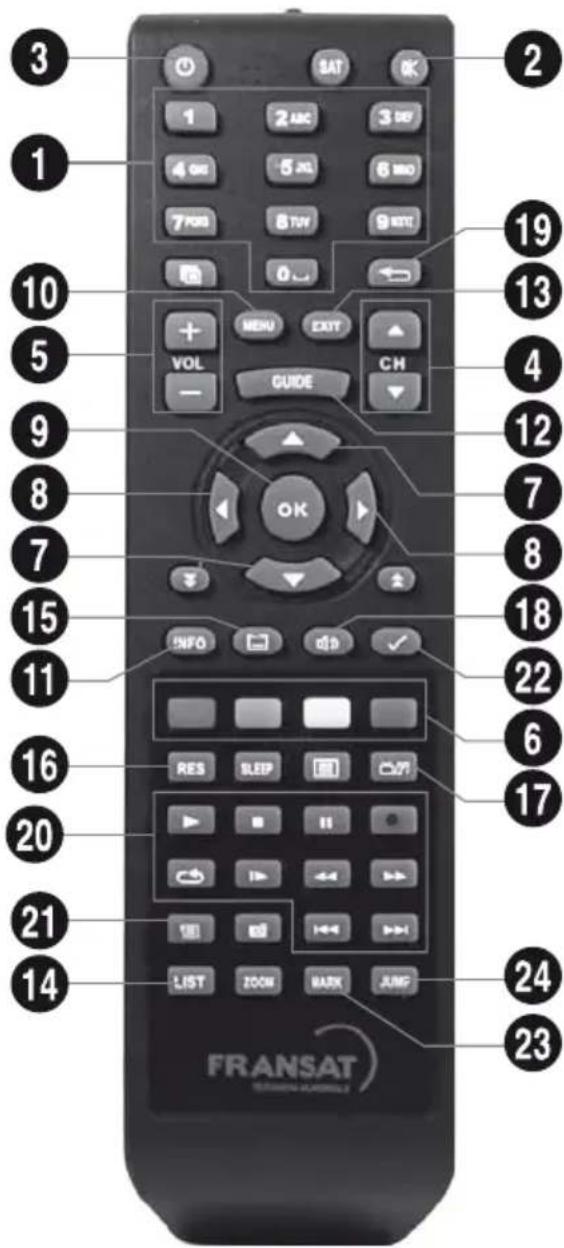

5 - Description de la télécommande

1 Touches numériques. Enutilisation normale, permet de taper le numero de la chaine souhaitee. Dans le mode programmation, permit de partager les valeurs numériques.
2 Permet de couper le son (pour répondre au téléphone par exemple).
Permet de mettre en veille le terminal ou de l'allumer.
4 Permet de changer de chaine.
Permet de régler le volume.
6 Touches de couleurs. Utilisées dans certains menus et dans le navigateur du magazine télétexte.
Enutilisationnormale,permét d'avoir les informations sur les émissions des autres chaînes.Dans les menus,permét de passer d'une ligne à la suivante.
Dans le menu, permet de modifier les différents paramétres. Touches utilisées comme flèches de directions, repérées également par « ou « dans le reste de cette notice.
Permet de valider un besoin quand vous estes dans les menus. En mode normal (visualisation d'une chaine), affiche la liste des chaînes.
10 Permet d'entrée dans le menu principal.
11 Un premier appui fait apparaitre la bannière information de la chaîne, comprenant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaitre des informations détaillées sur l'émission en cours.
12 Permet de faire apparaitre le guide des programmes.
13 Permet de sorting des menus.
14 Permet deCHOIsir uneiste de chaines,y compris laiste de favors que you pouvez creer.
15 Permet d'acceder aux sous-titres (si diffusés).

16 Permet de changer la résolution video, en cas de besoin.
17 Permet de basculer du mode TV en mode RADIO et inversement. Touche inactive dans les listes Fransat SD et Fransat HD.
18 Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de I'émission.
19 Permet de revenir à la chaine regardée précédemment.
20 Touches dédiées à l'enregistreur numérique :

: pour commencer ou reprendre la lecture.
: pur arreter un enregistrement en cours ou la lecture d'un enregistrement precedent.

II : pourmettre enpause la lecture.

: pour demarrer un enregistrement de l'émission en cours.
« et »: retard et avance rapide.

et :enregistrement suivant / precedent.

21 Permet d'acceder rapidement à la liste des enregistrements.
22 Permet de selectionner/deselectionner un choix dans certaines listes.
23 Permet de positionner un marqueur dans un enregistrement.
24 Permet de sauter au marqueur suivant dans un enregistrement.

6 - Utilisation simplifiée

Cette partie vous déscrit les options et menus utilisés couramment lors d'une utilisation normale. Pour une exploitation poussée de votre terminal, reportez-vous au paragraph 7 (page 17) Utilisation avancée.

A - Changer de chaine

Vous pouvez changer de chaine de quatre manieres différentes :

• En appuyant sur les touches CH ou CH .
• En appuyant sur OK pour afficher la liste des chaînes, puis enCHOISSSANT LA CHAINE de votrechoix avec les flèches, et finally en validant par OK.
• En tapant son número.
• A partir du Guide des Programmes (voir paragraphe 6-C page 12).

B - Allumer et éteindre l'appareil

Lorsque you arrêtez de regarder la télé, il faut éteindre le téléviseur ET le terminal. Si vous laissez le terminal allumé, il consommera inutillement de l'électricité (7 à 13W selon les cas contre seulement 1W en veille).

Veillez donc à bien étéindre le terminal en même temps que la télé. Si vous oubliez, une fonction de mise en veille automatique éteindra le terminal au bout de 3h sans action de votre part.

Si, pour une raison quelconque, vous souhaitez désactiver cette mise en voille automatique, modifiez le paramètre Réglage ErP du menu Réglages / Préférences.

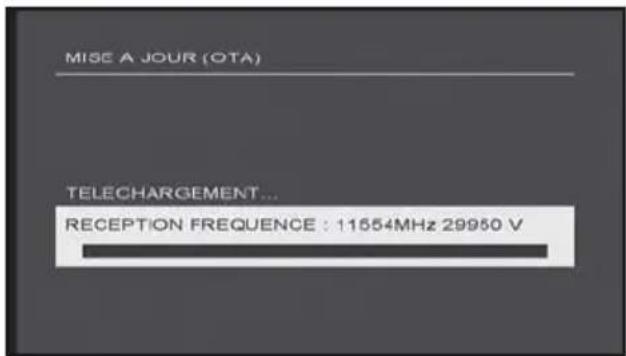

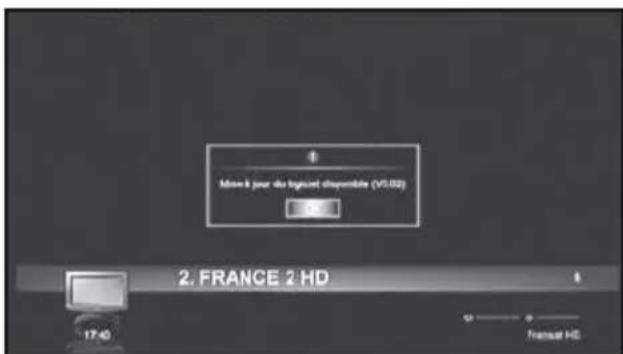

A chaque allumage, le terminal va vérifier qu'il est bien à jour (logiciel interne et liste deschains), ce qui va prendre quelques secondes.

C - S'informer sur les programmes diffusés

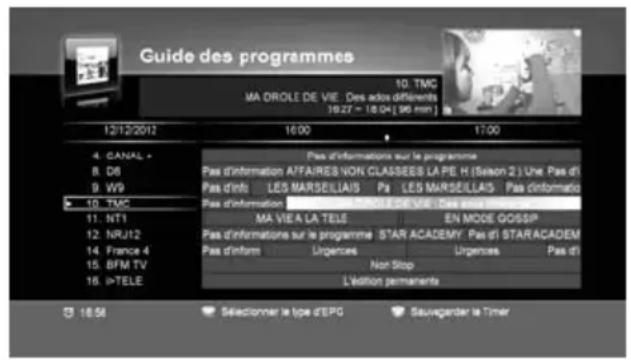

Vous accedez au guide des programmes en appuyant sur la touche GUIDE. Le guide des programmes se presente sous forme de grille. Pour chaque chaine, une liste de cases s'affiche avec une longueur proportionnelle à la durée de l'émission. Avec les flèches vous pouvez naviguer dans la grille pour sélectionner une case, et obtenir des informations complètes avec la touche

INFO. Appuyez à nouveau sur INFO pour fermer la fenêtre d'information.

Certaines chaînes diffusent des informations minimales sur les programmes (programme en cours et suivant uniquement), alors que certaines chaînes diffusent un guide sur 7 jours.

Il se peut que des informations soient diffusées, bien que la case indique

«pas d'information». Dans ce cas, il faut d'abord sélectionner la chaîne, puis laisser le temps au terminal de collecter les données. Vous pouvez changer de chaîne à partir du guide, simplement en tapant OK après avoir sélectionné la chaîne désirée.

D - Enregistrer une émission

L'accès au menu Multimédia nécessite la présence d'un support informatique (clé USB ou disque dur externe) sur l'entrée USB1.

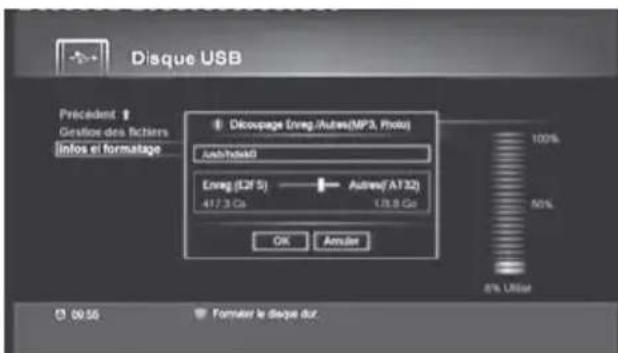

Préparation du disque

Attention, si vous souhaitez conserver les données prsentes sur le disque, sauvegardez-les ; elles seront effacées lors du formatage.

Avant d'utiliser le disque, il faut le formater avec le terminal. Lorsque vous branchez un disque formaté FAT32, après que le terminal aura fini de vérifi-

fier le contenu (moins d'une minute),
vous aurez accès aux images et aux
musiques via le menu Multimédia.
En revanche, vous ne pourrez pas
enregisterur ou proceder au timeshift.

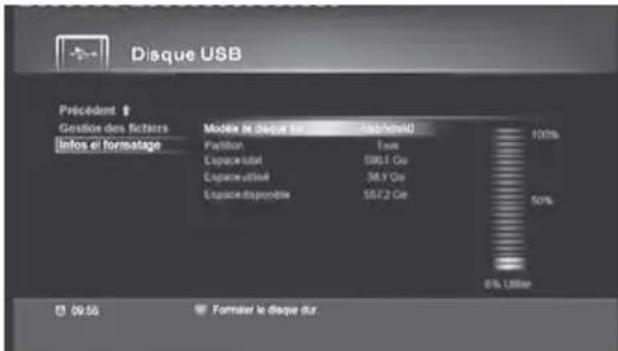

Appuyez sur la touche PAUSE, l'app
pareil détectera qu'il faut formater le
disque et vous le proposera, en vous
amenant directement dans le menu
Infos et formatage. Validez par OK,
puis appuyez sur la touche ROUGE.
Confirmez que vous foulez bien formater le disque en selectionnant OK,
puis entrez votre code PIN.

Avec les flèches « « vous pouvez désirir la taille dédiée à l'enregistre-

ment, et la taille restant pour stocker des contenus multimédias. Dans le doute, gardez les valeurs proposées et validez sur OK.

Patientez quelques minutes, le disque est ensuite prêt à être utilisé.

Votre terminal est conçu pour enregistrer sur un disque dur branché sur le port USB situé à l'arrière de l'appareil. Lorsque vous branchez un disque, ou après chaque allumage lorsque le disque reste branché en permanence, une message «Péripétrique USB Connecté» apparait après que l'appareil a vérifié le disque, ce qui prend quelques secondes. Le disque est prét pour la lecture ou l'enregistrement dés la disparition de ce message.

L'utilisation de clés USB, n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toute fois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garantiet.

Pour l'enregistrement et la lecture, vous utiliserez principalement les touches PLAY (▶), PAUSE (II), STOP (■) et REC (●).

Enregistrer l'émission en cours :

Appuyez simplement sur la touche REC ( ● ), l'appareil démarre un enregistrement qui s'arrête automatiquement au bout de 3 heures.

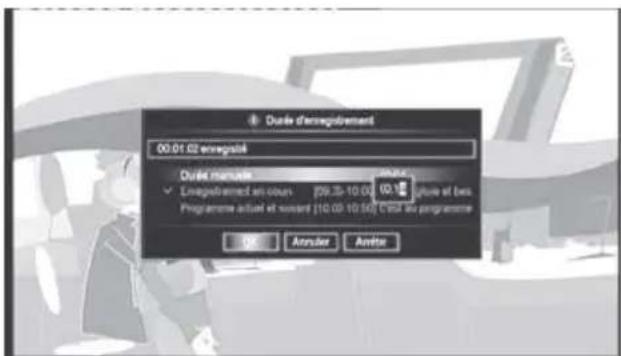

Vous pouvez modifier la durée en appuyant une deuxième fois sur REC et désir parmi les options suivantes :

• Durée manuelle. Entrez simplement la durée souhaitée sur la première ligne, puis validez par OK.

• Enregistrement en cours. Choisissez la deuxième ligne puis validez par OK.
  -Programme actuel et suivant. Choisissez la troisième ligne puis validez par OK. Cette option est utiles si vous démarrez un enregistrement avant que l'émission ait commence, ou quand le guide comprend des informations un peu en retard.

NOTE : dans le MENU / Multimédia / Enregistements / Réglages enregistrur, vous pouvezmettre le paramètre Options d'enregistements sur EPG, ce qui aura pour effet de pré-régler automatiquement la durée d'enregistrement à partir des données du guide des programmes. Attention : ces données sont souvent imprécises, et peuvent vous faire rater la fin de l'émission. Si vous choisissez cette option, nous vous invitons à ajouter manuellement une marge de quelques minutes par rapport à la durée proposée.

Arrête un enregistrement en cours :

En appuyant sur la touche STOP (■), un message d'alerte apparait. Validez par OK pour confirmer que vous pouze réellement arrêté l'enregistrement.

NOTE : vous avez la possibilité d'enregistrer une châne tout en reliant un ancien enregistrement. Dans ce cas, lorsque vous appuyez sur la touche STOP, vous doivent cocher ce que vous poulez arrêtier (l'enregistrement en cours, la lecture en cours, ou les deux) et confirmer par OK.

Relire un enregistrement :

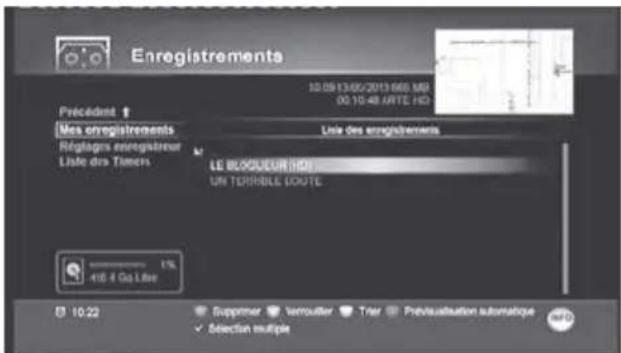

Allez dans MENU / Multimédia / Enregistements / Mes enregistements pour afficher la liste des enregistements. Sélectionnez avec la flèche « l'enregistrement que vous pouze dire, puis appuyez sur OK.

Dans le gestionnaire d'enregistrements, la liste est classée par défaut du plus récent au plus ancien. En appuyant sur la touche JAUNE, vous avec la possibilité de changer l'ordre (alphabétique).

Mettre le direct en pause (Timeshift) :

Lorsqu'un disque dur est connecté à l'arrière de l'appareil, vous avez la possibilité à tout moment demettre une émission en pause, simplement en appuyant sur la touche PAUSE (II). Pour reprendre l'émission, appuyez sur la touche PLAY ()

Enregister une émission future :

Vous pouvez programmer un allumage différé de votre terminal grâce à la fonction Timer (MENU / Multimédia / Enregistements / Listes des timers.

• Appuyez sur la flèche > pour sélectionner la liste des timers («Pas de Timer...» si liste vide).
• Appuyez sur la touche ROUGE pour ajouter un timer
• Sur la première ligne, laissez le Mode sur Enregistrements, pour un enregistrement sur support USB.
• Sur la deuxième ligne,CHOISIsze la chaine a enregistrer avec la touche OK,puis Puis OK.
• Sur la ligne Répétition, laissez Une fois pour un enregistrement unique, ou choisissez la fréquence de répétition souhaïée. Si vous choisissez Hebdomadaire, vous cocherez ensuite les jours de la période pour lesquels vous souhaitez procédé à l'enregistrement.
• Sur la ligne Date, entrez la date de l'émission à enregistrer avec les touches numériques puis validez par OK.
• Remplissez les lignes Heure de début et Durée en fonction de l'émission à enregistrer, puis validez avec la touche ROUGE. Une ligne s'ajoute à la liste des enregistements différés.
• Appuyez sur la touche EXIT pour sortir du menu.

N'OUBLIEZ PAS DE VERIFIER QUE L'ESPACE LIBRE SUR LE SUPPORT D'ENREGISTREMENT EST SUFFISANT (AU MOINS 3GB/h).

L'exploitation de la technologie Viaccess impose une restriction fondamentale ; vous ne pouze relire un enregistrement qu'avac le terminal ayant servi à réaliser cet enregistrement. Vous ne pouze pas, par

exampie, le relire sur un ordinateur ni même sur un autre terminal FRANSAT, même si c'est également un METRONIC 441663. Cette restriction prend tout son sens dans le cas d'un échange SAV suite à une panne, par exemple. Si vous souhaitez garder à long terme un enregistrement qui vous tient à coeur, nous vous conseillons de transférer vos enregistrentes sur un équipement externe (magnétoscope ou graveur DVD, par exemple) via la prise péritel.

E - Modifier le contrôle parental

Changer le code personnel :

• Allez dans MENU / Régliages / Préférences / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Changer le code PIN.
• Sur la ligne Nouveau mot de passer, entrez votre nouveau code et confirmez-le sur la ligne Confirmer mot de passer.
• Appuyez sur EXIT pour sortir des menus.

Changer le niveau moral :

• Allez dans MENU / Régliages / Preférences / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Niveau de moralité puis validez par OK.
• Sélectionnez le nouveau réglage avec les flèches et validez par OK.
• Appuyez sur EXIT pour sortir des menus.

Bloquer des chaînes :

Le mode de contrôle parental principal de votre terminal repose sur l'utilisation d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plusieurs chaînes, quel que soit le niveau moral de l'émission en cours. Ceci est particulièrement utile si vous installez des chaînes supplémentaires, alors que certaines n'indiquent pas de niveau moral, tout en diffusant des contenus pouradultes.

• Allez dans MENU / Editor les chaînes.
• Entrez votre code PIN actuel à 4 chiffres puis OK.
• Sélectionnez Editor liste TV/radio.
• Sélectionnez la chaine à bloquer avec les flèches et validez avec la touche VERTE.
• Vous pouvez selectionner de la sorte autant de chaînes que vous voulez.
• Appuyez sur EXIT pour sortir des menus.

F - Revenir aux réglages usine :

En cas de problème inexpliqué dans le fonctionnement de l'appareil, la première chose a fait est de revenir aux réglages usine.

• Allez dans MENU / Reglages / Réinitialisation terminal.
• Confirmez en validant par OK.
• Entrez votre code PIN à 4 chiffres.

Patientez, le terminal va redémarrer comme neuf.

7 - Utilisation avancée

A - Installer des chaînes supplémentaires

Viete terminal est principalement concu pour l'offre FRANSAT. Toutefois, il vous permit d'acceder à toutes les chaires gratuites. Si vous parabole est orientee sur Eutelsat 5 WEST A (Atlantic Bird 3), vous n'aurez acces qu'à très peu de chaînes supplémentaires. En effet, les chaînes gratuites sont intégrées au bouquet Fransat et sont disponibles dans la liste complete (MENU / List des chaînes / Toutes TV); Si vous étés en appartement, et que votre installation permet de receivevoir le satellite Hot Bird, vous pouvez vous référer au paragraph 10 (page 24) relatif au paramétrage d'un commutateur.

Nous attirons votre attention sur le fait qu'un grand nombre de chaînes étrangères diffusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protéger vos enfants de contenus nuisibles à leur épanouissement, il est impératif d'activer le blocage par chaire, tel que déscrit au paragraph 6-E (page 16).

• Allez dans MENU / Réglages / Installation.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Recherche de chaînes et validez par OK.
• Sélectionnez le satellite avec la touche OK puis puis OK.
• Appuyez sur la touche ROUGE.
• Patientez quelques minutes.
• Les nouvelles chaînes sont ajoutées dans la liste «Tous».

B - Ecouter les radios

Selon la volonté de l'opérateur, les radios générées dans l'offre Fransat sont dans la liste principale Fransat SD ou HD, avec les TV, après la chaîne 500. Si

vous selectionnez la liste TOUS, vous avez accès à toute les chaînes TV, ou toutes les radios, selon le mode TV ou radio (touché).

C - Gérer la liste de favoris

Vous pouvez创建工作 une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète sur Hot bird, ce qui vous apporte des centaines de chaînes supplémentaires, dont la plupart ne vous interresseront pas.

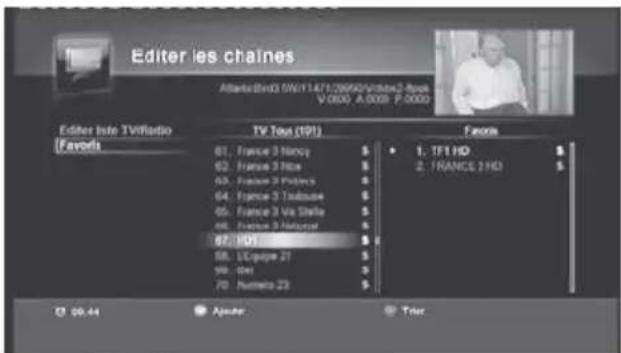

Créer une liste de chaînes favorites :

• Allez dans MENU / Editor les chaînes / ★★★★.
• Descendez sur Favoris avec la flèche puis validez par OK.
• Sélectionnez une à une avec les flèches les chaînes à ajouter à la liste de Favoris, en validant par à chaque fois.
  Lorsque votre sélection est terminée, appuyez sur la touche VERTE puis sur EXIT pour quitter tous les menus.

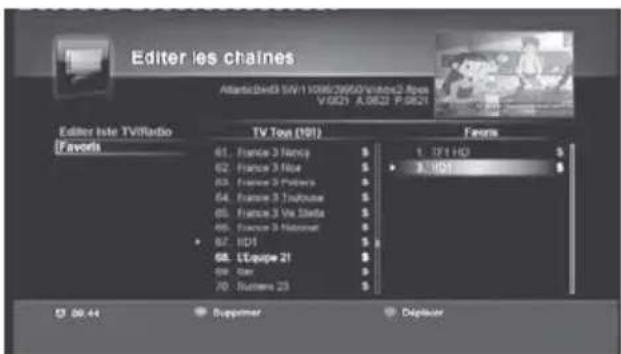

Modifier une liste de chaînes favorites :

• Allez dans MENU /liste des chaînes.
• Descendez sur Favoris avec la flèche .
• Appuyez sur la flèche > pour déplacer le curseur dans la liste de droite.
  Pour supprimer une chaîne, selec-tionnez-là avec les flèches puis appuyez sur la touche ROUGE.
• Pour déplacer une chaîne, Sélectionnez-là avec les flèches puis appuyez sur la touche BLEUE, déplacez-la à l'endroit où vous poulez et appuyez à nouveau sur la touche BLEUE.

Passer en mode Favoris :

Appuyez simplement sur la touche LIST puis choisissez Favoris pour passer en mode Favoris puis selectionné une des chaînes. Les touches CH ou

CH perpettent de passer d'une chaine à la suivante, au sein de la liste de Favoris. En appuyant sur la touche OK, vous faites apparaitre la liste de Favoris.

Sortir du mode Favoris :

• Appuyez sur la touche LIST, puis choisissez Fransat HD.
• Validate par OK.

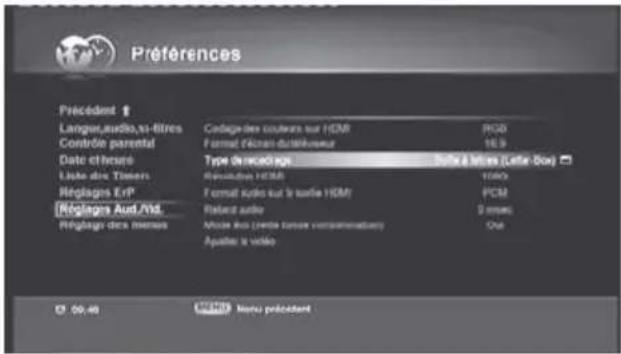

D - Régler l'image

Le MENU / Réglages / Préférences / Réglage Aud./Vid. permet différents réglages de l'image.

• Le Format d'écran est celui que vous avez sélectionné lors de l'installation. Ne désissez jamais 16:9 si vous avez un écran 4:3.
  Le Type de recadrage vous permet de désirir comment les images 4:3 seront affichées sur votre téléviseur 16:9. En mode Boîte à lettres, une

bande noire s'affiche à gauche et à droite de l' image pour fournir une image non déformée. En mode Pan & Scan, l' image sera zoomée pour occuper tout l'écran, avec la perte des parties droite et gauche de l' image. Utilisez le mode Auto si vous téléviseur est capable de compresser lui-même en mode Letter-Box (assez rare).

E - Mise à jour

Votre terminal est équipé d'une technologie permettant une mise à jour par l'antenne.

Si cela s'avere utile ou nécessaire, nous procederons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite Eutelsat 5 WEST A (Atlantic Bird 3). A chaque allumage, l'appareil vérifie s'il y a lieu demettre à jour la liste des chaînes ou le logiciel.

Si un nouveau logiciel est disponible, vous verrez apparaitre l'écran ci-contre :

• Appuyez simplement sur la touche OK de la télécommande puis patientez.
  Suivez les indications à l'écran, le terminal redémarre avec le nouveau logiciel.

F - Régler le son

Votre terminal possede une sortie audio numérique (optique) permettant de le relier à un système Home-Cinema. Cette sortie fournit un son Dolby Digital lorsque c'est le standard utilisé par l'audio principal de la chaine regardée, et un son stéreo sinon.

Sur la sortie HDMI, le son est par défaut en stéreo car bon nombre de téléviseurs ne sont pas capables de décoder du son Dolby.

Si vous connectez directement la sortie HDMI de votre terminal à un système Home Cinema, réglez sur Bitstream le paramètre Format audio sur la sortie HDMI.

En mode Dolby Digital, le son n'est plus régliable avec les touches VOL+ et VOL- mais par le réglage volume de votre Home Cinema.

G - Changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi-audio. Vous avez par exemple le besoin entre la regarder en VF ou en VO. La touche ne permet de passer d'une langue à l'autre. Attention, ce n'est pasisable qu'une langue apparait quand vous appuyez sur la touche que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l'anglais soit disponible uniquement sur certains émissions.

H - Activer les sous-titres

Appuyez simplement sur la touche pour activer les sous-titres. Dans certains cas, les sous-titres sont disponibles en plusieurs langues. Appuyez alors plusieurs fois sur la touche pour balayer les langues disponibles. Un signe (HH) à la fin de la langue repère un sous-titrage pour sourds et malentendants.

Pour désactiver les sous-titres, appuyez sur la touche et choisissez Désactivé.

I - Explorer la carte Viaccess

Le menu Lecteur Viaccess vous permet d'acceder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maitrisez pas le sujet, ces menus sont principalement destiné au SAV. Sachez simplement que votre carte est verrouillée avec un code secret (0000) qui est disjoint du code PIN que vousCHOISISSEZ lors de l'installation du terminal.

8 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas. Si aucun code Terbox ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

9 - Installation d'une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où votre parabole n'est pas pointée vers Eutelsat 5 WEST A (Atlantic Bird 3), ou si vous avez achetié votre terminal dans un kit à installer soi-même.

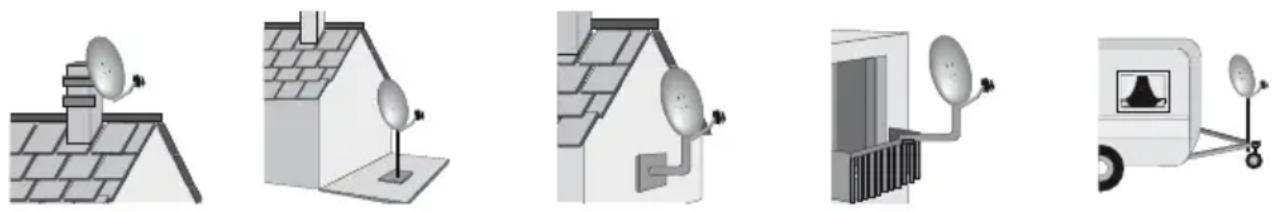

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votrechoix d'installation,voire fixation doit etre stable et verticale.

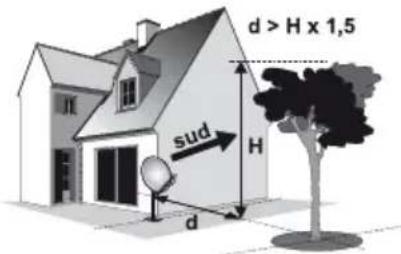

• En cas d'obstacle, respectez la règle des distances expliquée ci-contre.
• Pour l'assemblage de la parabole, reférez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s'avérer coupant.

B - Éléments et outils nécessaires :

1 - Parabole
2 - Visserie / Fixation
3 - Bras d'offset
4 - LNB universal
5 - Mât ou bras de déport
6 - Terminal numérique avec télécommande
7 - TV PAL / SECAM
8 Cordon HDMI
9 - Fiches F
10 - Câble spécial satellite, (du cable Ø minimum recommendé : 6,8mm)

Du cable TV standard ne convient pas, en particulier pour des longueurs importantes (>30m)

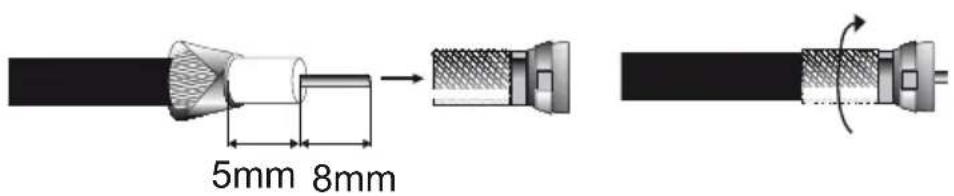

C - Montage et isolation des fiches F

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du cable coaxial.
• Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pate d'iso1ation ou, a defaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

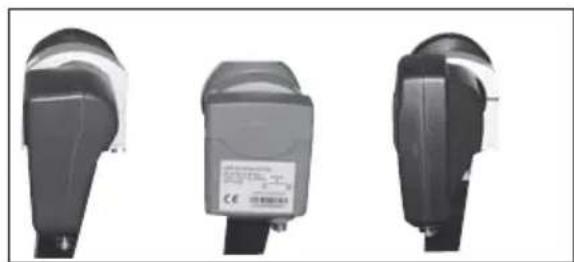

D - Montage de la tête (LNB)

Votre kit peut contenir différents types de LNB.

• Dans tous les cas, n'enlevez jamais le capuchon de protection du cornet.
• La fiche F n'était pas étanche, veillez à isoler correctement le LNB avec

de la pate spéciale ou un manchon d'iso1olation. A defaut vous pouvez utilise du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie.

E - Branchements

Effectuez les branchements expliqués au paragraph 3 (page 6).

F - Calage / orientation de la parabole

• Procedez aux opérations du paragraphe 3 (page 6) "guide de démarrage rapide" jusqu'à l'étape correspondant à l'écran n^6 (page 8) relatif à l'indication du niveau et de la qualité du signal.
• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.
• Inclinez la parabole de 2^ vers l'arrière (environ 2 cm sur le haut de la parabole).
• Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 30 à 40 secondes tout en surveillant le téléviseur.
• Si le niveau ne monte pas, inclinez de nouveau la parabole de 2^ (cela vous fait au total 4^ ) et recommencez le même balayage.
• Procedez ainsi par pas de 2^ jusqu'à l'obtention d'un signal maximal.
• Serrez les écrous en veillant à ne pas dégrader le signal par un serrage asymétrique.
• Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur) de manière à encore optimiser la qualité de réception.
• Appuyez sur OK pour poursuivre l'installation. Poursuivez l'installation comme indiqué paragraphe 3 (page 6) de la notice, et serrez les écrous de l'antenne en veillant à ne pas la décaler.

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'Eutelsat 5 WEST A (Atlantic Bird 3).

Une barre de qualité qui monte ne signifie donc pas nécessairement que vous étés sur Eutelsat 5 WEST A (Atlantic Bird 3). Dans ce cas, quand vous lancez l'installation, le terminal va vous afficher un message «Transpondeur principal non trouvez. Recherche complète en cours». Le plus simple est d'éteindre le terminal avec la touche marche/arrêt pendant la recherche de chaînes, puis de recommencer.

Si vous laissiez la recherche aller au bout, poursuivez l'installation, avec une liste de chaînes vide ou erronée, puis réinitialisez l'appareil comme indiqué au paragraph 6-F (page 17).

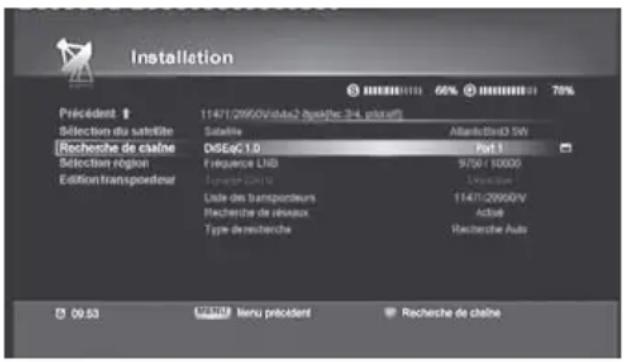

10 - Pilotage d'un commutateur

Votre terminal est prevu pour capter le satellite Eutelsat 5 WEST A (Atlantic Bird 3). Dans certains immeubles, le reseau de distribution satellte est tel qu'il faut declarer la presence d'un commutateur DiSEqC. Lorsque c'est le cas, allez dans MENU / Reglages / Installation / code PIN / Recherche des chaines.

Sur la première ligne DiSEqC 1.0, appuyez sur la touche OK puis sur la flèche ↓ pour sélectionner Port 1, l'écran est tel que l'image ci-contre.

Si vous installation fournit Eutelsat 5 WEST A (Atlantic Bird 3) sur l'entrée 1, vous verrez le niveau et la qualite de reception monter. Dans le cas contraire, essayez un autre port.

Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble.

Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DiSEqC 1.0 à 2 ou 4 entrées.

11 - En cas de problèmes d'utilisation

- Pourquoi l'écran reste noir?

La châne que vous foulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une châne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair. Vérifiez que vous n'êtes pas sur une radio.

- La télécommande fonctionne mal.

• Remplacez les piles par des piles neuves.

• Veillez à vous éloigner au moins d'un mètre de l'appareil.

- La qualité des chaînes HD est décevante.

Avec certains téléviseurs il peut être nécessaire de forcer le mode HD. Essayez différentes résolutions en appuyant sur la touche RES plusieurs fois.

- Un message «erreur carte» s'affiche.

Vérifiez que la carte est enfoncée à fond, puce vers le bas.

- L'afficheur clignote «Boot» en permanence.

Il y a un court-circuit sur le cable. Vérifiez toutes vos connexions.

CARACTERISTIQUES TECHNIQUES

Caracteristiques du tuner :

Plage de fréquences 950MHz - 2150MHz

Niveau d'entrée -65 dBm à -25 dBm

Entrée

IEC

Impedance d'entree 75 ± 5%

Niveau de protection contre les surtensions 6kV

Agilité en fréquence autour de la fréquence nominale ± 10 MHz

Temps d'acquisition du signal 140 ms max

AFC

±

Coefficient de reflexion 10 dB

Caracteristiques de l'alimentation LNB :

Courant max LNB 350 mA

Tension de polarisation verticale de 12.5 V à 14 V

Tension de polarisation horizontal de 17 V à 19 V

Rapport cyclique 50% ± 5%

Fréquence de tonalité 22 kHz

Amplitude

Caracteristiques de la démodulation DVB-S2 :

Constellation QPSK / 8PSK (CCM)

Roll Off

0.20, 0.25, 0.35

Pilot

Gestion des pilotes

Débit de symboles

10~30 MS/s

FEC

2/3, 3/4, 3/5, 5/6, 8/9, 9/10

Longueur paquet

64,8 kb

Caracteristiques du decodage MPEG :

Format du paquet de transport

MPEG-2 ISO/IEC 13818

Modes de compression Video gérés

(Specification du Transport Stream)

Modes de compression Audio gérés

MPEG-2 MP@ML

Fréquences d'échantillonnage

MPEG-2 MP@HL

Résolution video SD 720x576P

MPEG-4 MP@L3

Résolution video HD

MPEG-4 HP@L4

Consummation :

MPEG-1 Layer I, MPEG-1 Layer II

En fonctionnement

Dolby Digital, Dolby Digital Plus

En veille

de 32 kHz, 44,1 kHz et 48 kHz

DOLBY.

DIGITALPLUS

Fabrique sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique: 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 18h

Vous pouze également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : TERBOX HD PVR (441663)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de contérer qu'aure à la santé et à l'environnaîtes reprene des apparèils par diluteur ou utilisez les moyens de vote, mis à votre disposition par mune.

QUESTIONNAIRE QUALITÉ

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? qui non

Avez-vous d'intervenir sur votre antennepour capter les chaînes numériques? oui non

Si oui, avez-vous eu recours à un installerateur? oui non

Avez vous eu recours à l'assistance téléphonique METRONIC? oui non

Si oui, globalement, etes vous satisfait de ce service.oui non

Globalement etes-vous satisfait de votre achat ?oui non

La notice vous parait-elle bien réalisée pour installer votre terminal ? ou non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

METRONIC

CERTIFICAT DE GARANTIE

Tous les éléments de votre pack TERBOX HD PVR (terminal, carte, télécommande, alimentation secteur) sont garantis deux ans pieces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retard à notre charge.

Dans la mesure du possible, ne séparez pas le terminal de la carte qui vous a été fournie lors de l'achat.

Pour être valable, le bon de garantie doit être dûment compléte et returné ajusté de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : TERBOX HD PVR (441663)

Date d'achat :

N° de série :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes

Node Park Touraine

37 310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.

La carte est garantie 2 ans.

Il n'est pas possible d'acheter une carte seule, même dans le cadre d'un SAV. Toute carte défectueuse doit nous être returnée pour être remplaçée. Si vous perdez votre carte, votre terminal devient définitivement inutilisable.

METRONIC

100 Rue Gilles de Gennes

Node Park Touraine

37 310 TAUXIGNY

FRANCE

www.metronic.com
