LIFE P72022 (MD 84873) - Lecteur dvd MEDION - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur DVD compatible avec les formats DVD, CD, et CD-R/RW
Connectivité	Sortie vidéo composite, sortie audio stéréo, port USB
Dimensions	Dimensions compactes pour un rangement facile
Poids	Poids léger pour une portabilité accrue
Utilisation	Facilité d'utilisation avec une télécommande incluse
Maintenance	Nettoyage régulier de la lentille recommandé pour un fonctionnement optimal
Sécurité	Ne pas exposer à l'humidité et à la chaleur excessive
Informations générales	Idéal pour la lecture de films et de musique à domicile

FOIRE AUX QUESTIONS - LIFE P72022 (MD 84873) MEDION

Le lecteur DVD ne s'allume pas, que faire ?

Vérifiez que le lecteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté. Essayez une autre prise si nécessaire.

Le lecteur ne lit pas les DVD, que faire ?

Assurez-vous que le DVD est propre et en bon état. Vérifiez que le format du DVD est compatible avec le lecteur. Essayez de lire un autre DVD pour voir si le problème persiste.

Le son est absent lors de la lecture d'un DVD, que faire ?

Vérifiez que le volume du lecteur est ajusté correctement. Assurez-vous que les câbles audio sont connectés et en bon état. Si vous utilisez un téléviseur, vérifiez que le son est activé sur celui-ci.

Comment réinitialiser le lecteur DVD ?

Débranchez le lecteur de la prise électrique, attendez environ 1 minute, puis rebranchez-le. Cela devrait réinitialiser le système.

Le télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles de la télécommande sont bien installées et qu'elles ne sont pas usées. Essayez de remplacer les piles si nécessaire. Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le lecteur.

Comment connecter le lecteur DVD à un téléviseur ?

Utilisez un câble HDMI ou un câble composite (rouge, blanc, jaune) pour connecter le lecteur à votre téléviseur. Sélectionnez la bonne source d'entrée sur votre téléviseur pour voir le contenu du lecteur.

Le lecteur fait du bruit lors de la lecture, est-ce normal ?

Un léger bruit peut être normal lors de la lecture d'un DVD, mais si le bruit est fort ou inhabituel, il peut y avoir un problème mécanique. Essayez de retirer le DVD et de le réinsérer, sinon contactez le support technique.

Puis-je lire des fichiers multimédias à partir d'une clé USB ?

Vérifiez si votre modèle prend en charge la lecture de fichiers multimédias à partir d'une clé USB. Consultez le manuel d'utilisation pour plus de détails sur les formats compatibles.

Comment mettre à jour le firmware du lecteur DVD ?

Visitez le site officiel de MEDION pour vérifier si des mises à jour de firmware sont disponibles. Suivez les instructions fournies pour télécharger et installer la mise à jour.

MODE D'EMPLOI LIFE P72022 (MD 84873) MEDION

1. Remarques concernant le présent mode d'emploi .... 53

1.1. Symboles et avertissements utilisés dans ce mode d'emploi .....53
1.2. Utilisation conforme 54

2. Déclaration de conformité CE....54

3. Consignes de sécurité.... 55

3.1. Sécurité de fonctionnement ....55
3.2. Lieu d'installation....56
3.3. Réparation....57
3.4. Environnement prévu 58
3.5. Alimentation....59
3.6. Le lecteur de DVD....60
3.7. Oreillettes 60
3.8. Manipulation des piles ....61
3.9. Manipulation des batteries lithium 62

4. Contenu de la livraison....63

5. Vue d'ensemble de l'appareil....64

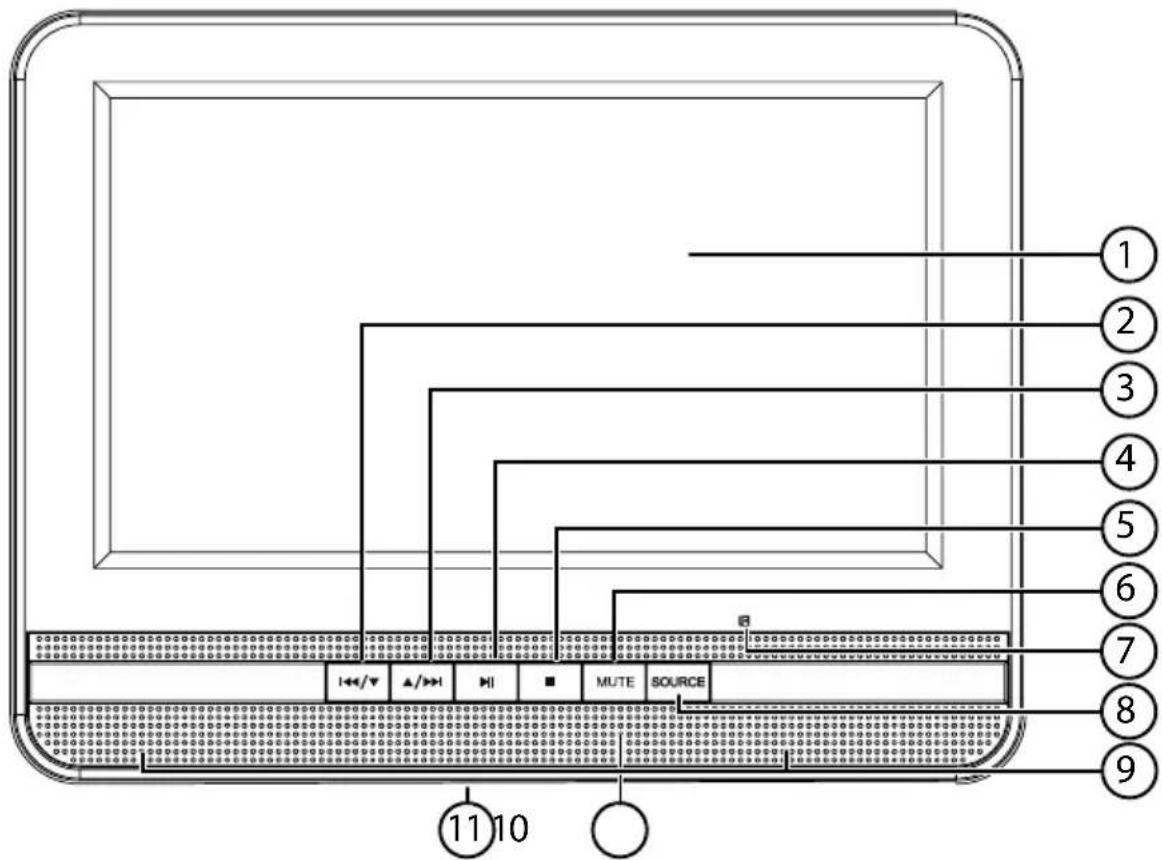

5.1. Lecteur de DVD....64

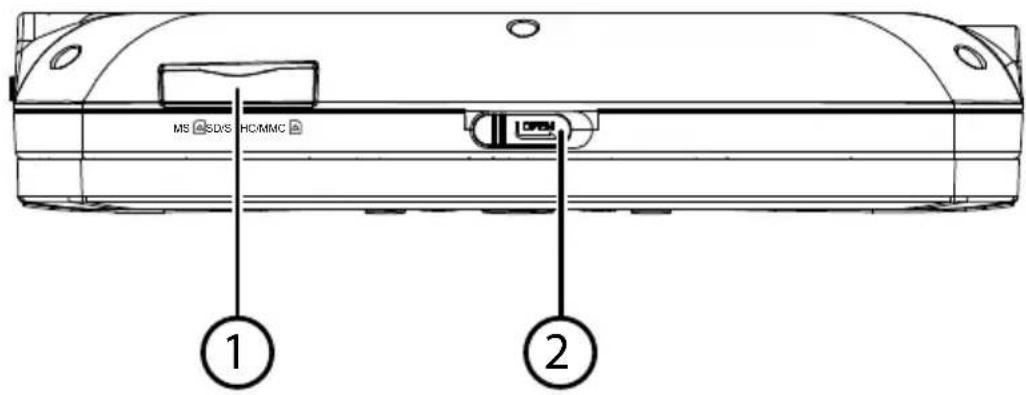

5.2. Dessus du lecteur de DVD ....65
5.3. Côté gauche du lecteur de DVD 65

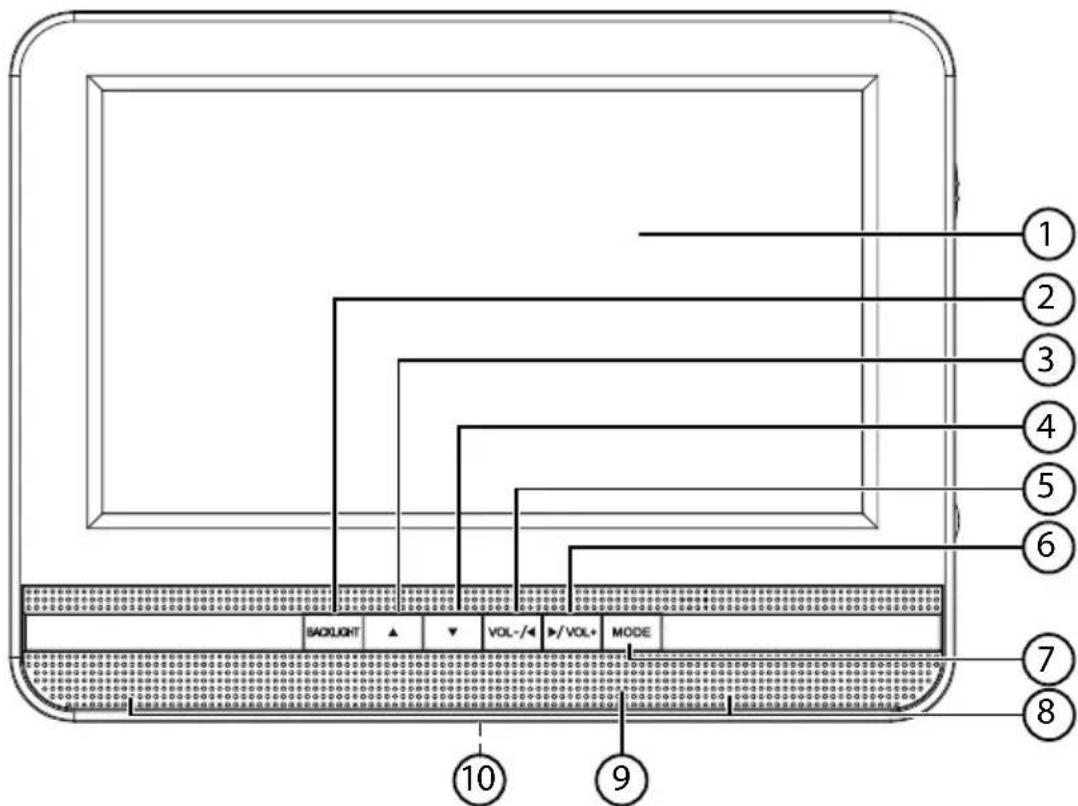

5.4. Moniteur....66
5.5. Côté droit du moniteur ....67

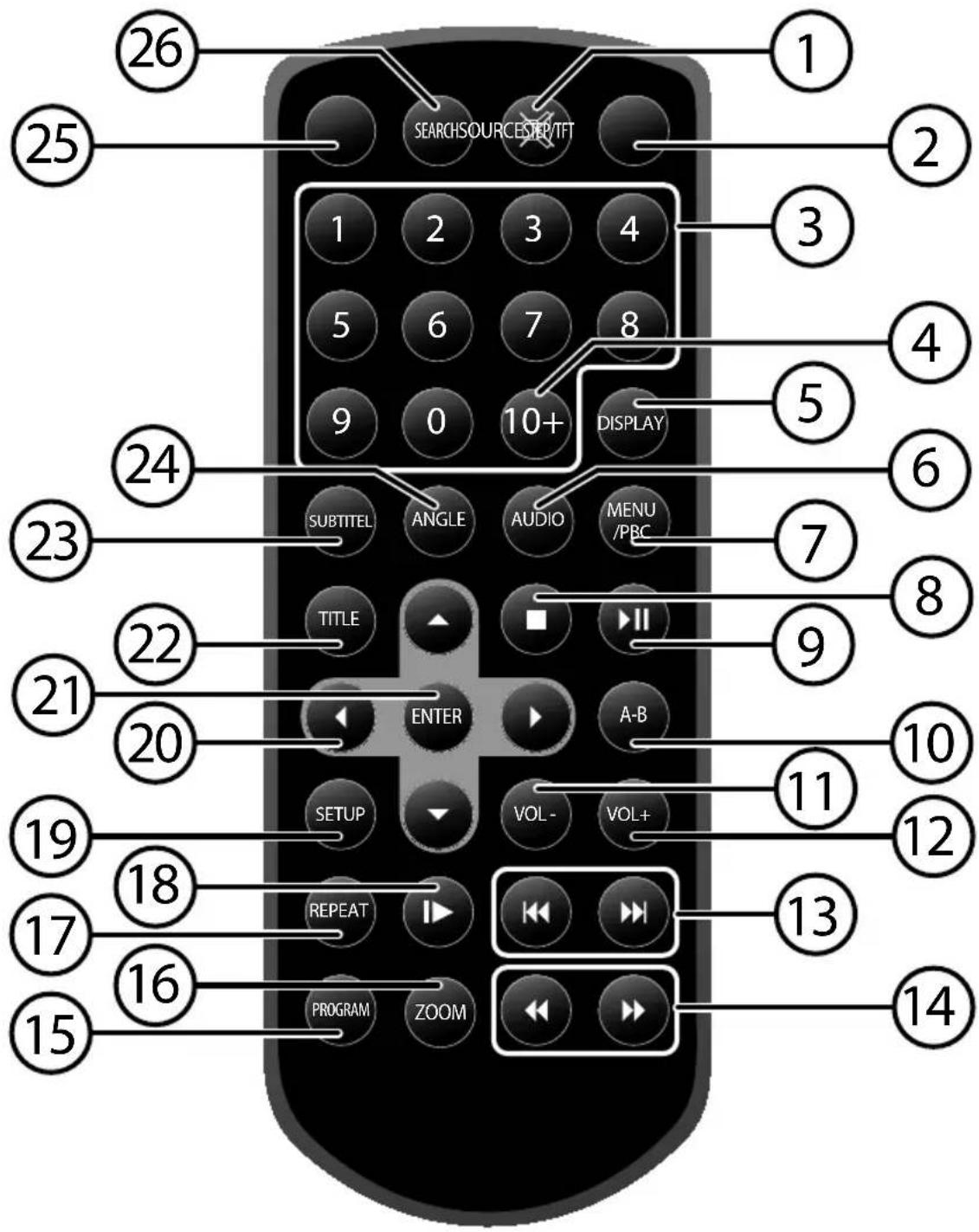

5.6. Télécommande....68

6. Généralités 7

6.1. À propos des DVD....70

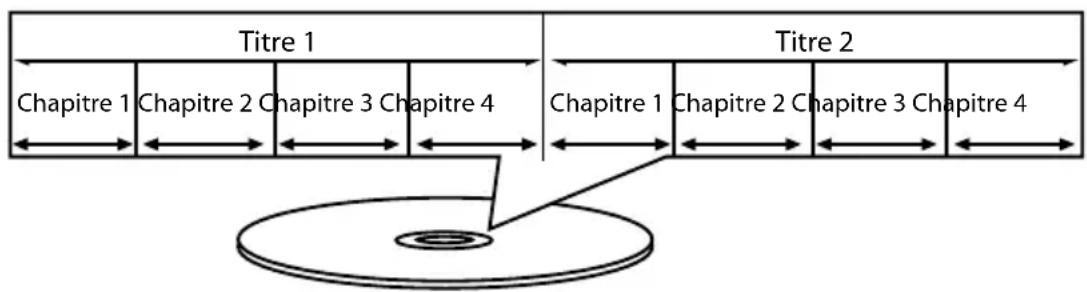

6.2. Structure des DVD....70

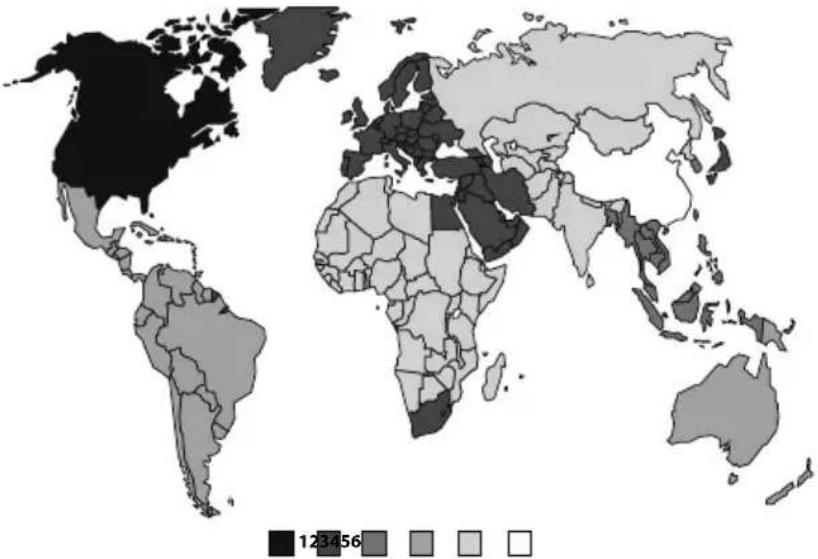

6.3. Codes régionaux....71
6.4. Formats compatibles 72

7. Alimentation en courant et branchements 72

7.1. Insertion de la pile dans la télécommande ....72
7.2. Remplacement de la pile ....73
7.3. Chargement de la batterie ....73
7.4. Branchement de l'adaptateur voiture ....74
7.5. USB....74
7.6. Cartes mémoire SD/MMC 74
7.7. Oreillettes....74
7.8. Sortie COAXIALE....75
7.9. Connexion audio/vidéo et raccordement au courant entre lecteur de DVD et moniteur ....75
7.10. Raccordement au secteur....75

1. Fixation de l'appareil dans une voiture 76

8.1. Pour fixer l'appareil....76

1. Généralités à propos du fonctionnement .... 77

9.1. Commande sur l'appareil ou à l'aide de la télécommande .....77

9.2. Mise en marche/arrêt ....77

9.3. Sélection du support de lecture .....77

9.4. Volume....78

9.5. Réglages de l'image du moniteur (MODE) ....78

1. Mode DVD 79

10.1. Insertion d'un disque ....79

10.2. Fonctions des touches ....79

10.3. Naviguer sur des supports de données MP3 et JPEG ....84

1. Menu SETUP en mode DVD....85

11.1. Naviguer dans les menus ....85

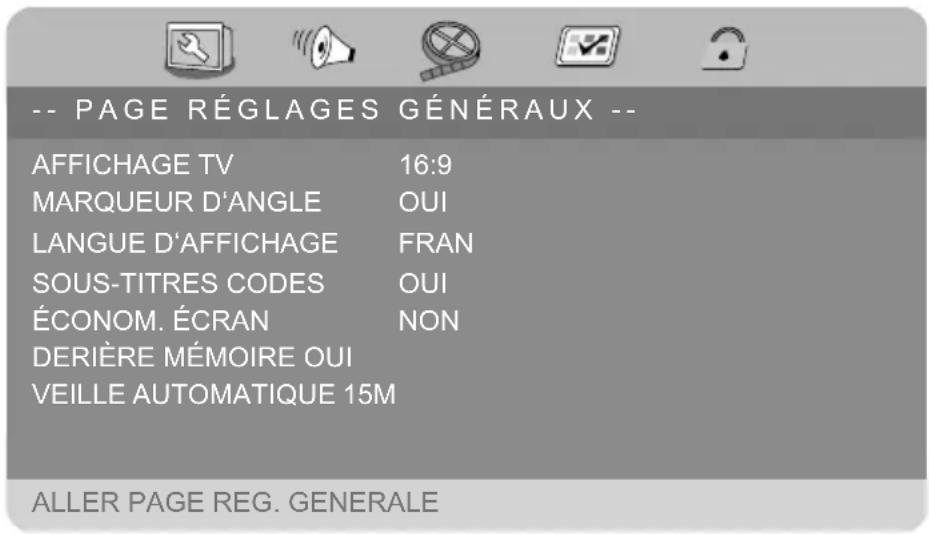

11.2. PAGE RÉGLAGES GÉNÉRAUX .....86

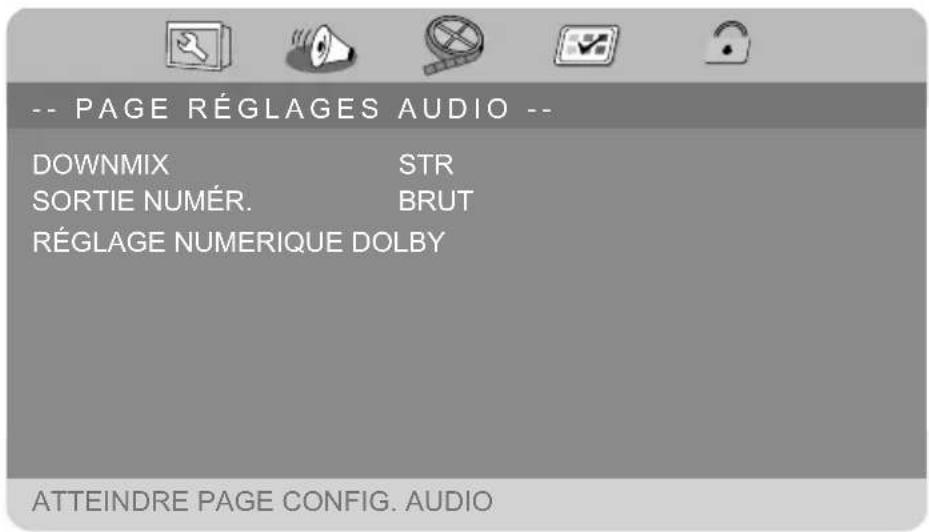

11.3. PAGE RÉGLAGES AUDIO 88

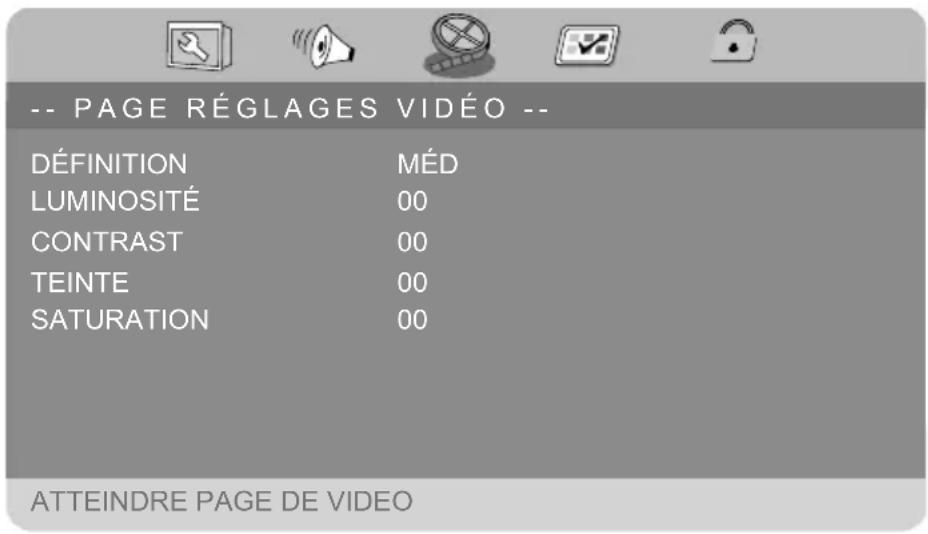

11.4. PAGE RÉGLAGES VIDÉO 89

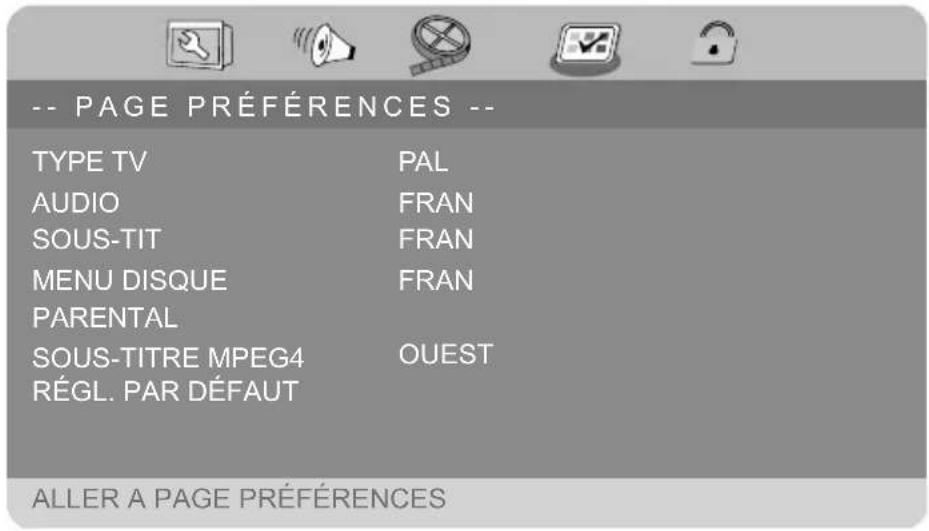

11.5. PAGE PRÉFÉRENCES 90

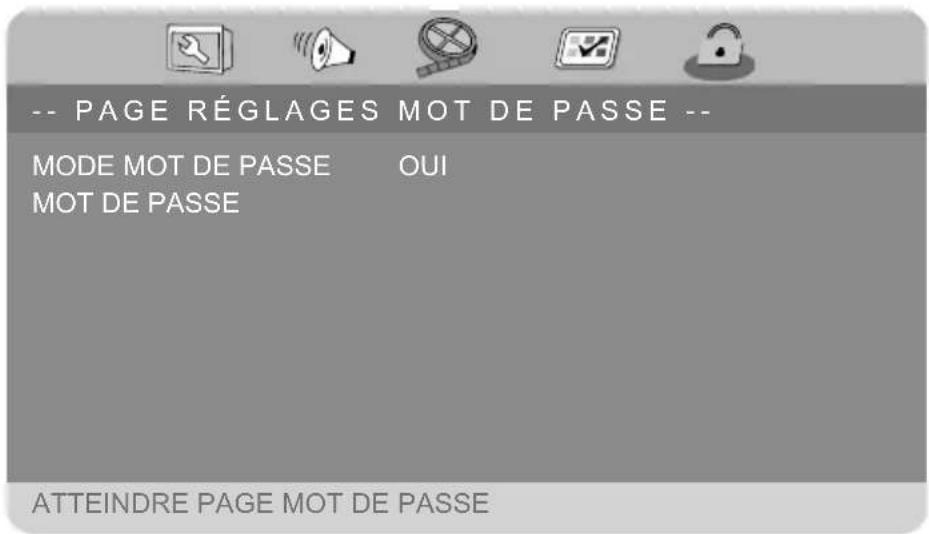

11.6. PAGE RÉGLAGES MOT DE PASSE .....92

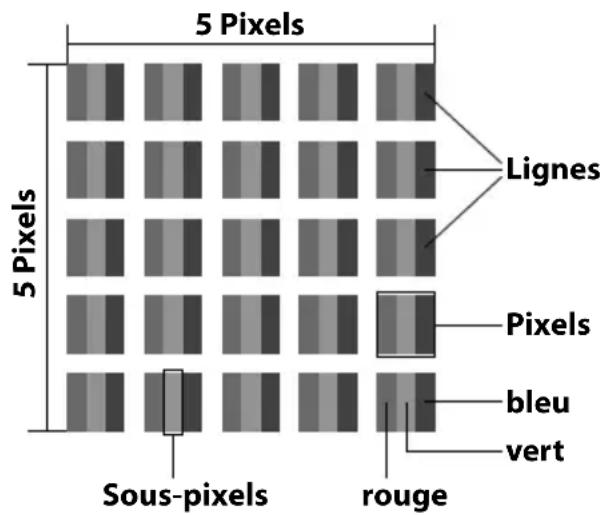

1. Pixels défectueux avec les écrans LCD 93

2. Dépannage rapide....94

3. Nettoyage 96

4. Recyclage....97

5. Caractéristiques techniques 98

6. Mentions légales.... 100

1. Remarques concernant le présent mode d'emploi

Avant d'utiliser l'appareil pour la première fois, lisez attentivement le présent mode d'emploi et veillez surtout à respecter les consignes de sécurité ! Toute action subie par et effectuée avec cet appareil doit se dérouler tel que décrit dans ce mode d'emploi.

Ayez toujours ce mode d'emploi à portée de main et conservez-le soigneusement afin de pouvoir le remettre au nouveau propriétaire si vous donnez ou vendez l'appareil !

1.1. Symboles et avertissements utilisés dans ce mode d'emploi

	DANGER !Avertissement d'un risque vital immédiat !AVERTISSEMENT !Avertissement d'un risque vital possible et/ou de blessures graves irréversibles !PRUDENCE !Respecter les consignes pour éviter toute blessure et tout dommage matériel !
	AVERTISSEMENT !Avertissement d'un risque d'électrocution !
	ATTENTION !Respecter les consignes pour éviter tout dommage matériel !
	REMARQUE !Informations supplémentaires pour l'utilisation de l'appareil !
	REMARQUE !Respecter les consignes du mode d'emploi !
	AVERTISSEMENT !Avertissement d'un risque en cas d'écoute à un volume trop élevé !
•	Énumération / information sur des événements se produisant en cours d'utilisation
▸ Action à exécuter

1.2. Utilisation conforme

L'appareil convient pour :

• la lecture de DVD et d'autres supports de données compatibles,
• la lecture de supports de données USB et de cartes mémoire SD/MS/MMC,
• comme appareil de sortie et de lecture pour sources vidéo et audio.

L'appareil est destiné exclusivement à un usage privé et non à une utilisation industrielle/commerciale.

Veuillez noter qu'en cas d'utilisation non conforme, la garantie est annulée :

• Ne transformez pas l'appareil sans notre accord et n'utilisez pas de périphériques autres que ceux que nous avons nous-mêmes autorisés ou livrés.
• Utilisez uniquement des pièces de rechange et accessoires que nous avons livrés ou autorisés.
• Tenez compte de toutes les informations contenues dans le présent mode d'emploi, en particulier des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages corporels ou matériels.
• N'utilisez pas l'appareil dans des conditions ambiantes extrêmes.

2. Déclaration de conformité CE

Cet appareil satisfait aux exigences essentielles et prescriptions pertinentes de l'Union européenne mentionnées ci-après :

• directive CEM 2004/108/CE,
• directive « Basse tension » 2006/95/CE,
- directive relative à l'écoconception 2009/125/CE (Règlements 1275/2008, 278/2009),
• directive RoHS 2011/65/UE,
• directive véhicules 2004/104/CE (adaptateur voiture)

3. Consignes de sécurité

3.1. Sécurité de fonctionnement

- Veillez absolument à ce que les enfants ne jouent pas avec l'appareil. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de vous les instructions d'utilisation de l'appareil.

DANGER!

Ne laissez pas les jeunes enfants jouer avec les films d'emballage : risque d'asphyxie !

• N'ouvrez jamais le boîtier de l'appareil (risque d'électrocution, de court-circuit et d'incendie) !
• N'introduisez aucun objet à l'intérieur de l'appareil par les fentes et ouvertures (risque d'électrocution, de court-circuit et d'incendie) !
• Les fentes et ouvertures de l'appareil servent à son aération. Ne recouvrez pas ces ouvertures (risque de surchauffe et d'incendie) !
• Ne touchez pas l'écran avec les doigts ou avec des objets contondants pour éviter de l'endommager.
• N'exercez aucune pression sur l'écran : il pourrait se briser !

PRUDENCE!

Un écran brisé représente un danger de blessure. Portez des gants de protection pour ramasser les débris. Lavez-vous ensuite les mains au savon, il se peut que des produits chimiques se soient échappés de l'appareil. Envoyez les débris à votre centre de service après-vente afin qu'ils soient recyclés correctement.

- La télécommande contient une diode infrarouge de classe 1. N'observez pas la LED avec des appareils optiques.

3.2. Lieu d'installation

• Conservez l'appareil et tous les périphériques raccordés à l'abri de l'humidité et protégez-les de la poussière, de la chaleur et du rayonnement direct du soleil ou d'une lumière artificielle. Le non-respect de ces consignes peut entraîner des dysfonctionnements ou un endommagement de l'appareil.
• Si vous utilisez l'appareil en plein air, assurez-vous qu'il ne soit exposé à aucune humidité (pluie, neige, etc.).
• L'appareil ne doit pas être exposé à des gouttes d'eau ou éclaboussures. Ne placez pas de récipients remplis de liquide, p. ex. un vase, sur l'appareil. Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique.
• Ne placez aucune source de feu nu (bougies ou autres) sur l'appareil ou directement à proximité de l'appareil.
• Veillez à laisser suffisamment d'espace entre l'appareil et les parois d'un meuble. Prévoyez une distance minimum de 10 cm tout autour de l'appareil afin de garantir une ventilation suffisante.
• Faites fonctionner tous les composants sur un support stable, plan et exempt de vibrations afin d'éviter que l'appareil ne tombe.
• Si l'appareil est utilisé dans un véhicule, veillez à ce qu'il soit fixé de manière réglementaire sur les appuis-tête (voir chapitre « 8. Fixation de l'appareil dans une voiture » à la page 76).
• Évitez les effets d'éblouissement, les reflets et les contrastes clair/foncé trop forts afin de ménager vos yeux.
• La distance optimale par rapport à l'appareil est de 5 fois la diagonale d'écran.

3.3. Réparation

• Si l'adaptateur secteur, le cordon d'alimentation ou l'appareil est endommagé, débranchez immédiatement l'adaptateur secteur de la prise de courant.
• Ne mettez jamais l'appareil en marche si vous constatez des dommages visibles de l'appareil ou des câbles de raccordement ni si l'appareil est tombé par terre.
• Éteignez immédiatement l'appareil et débranchez l'adaptateur secteur de la prise de courant ou l'adaptateur voiture de l'allume-cigare si vous constatez des bruits ou odeurs inhabituels, p. ex. si de la fumée devait s'échapper de l'appareil.
• Adressez-vous au service après-vente si :

- le cordon d'alimentation de l'adaptateur secteur a fondu ou est endommagé,

–du liquide s'est infiltré dans l'appareil,
-l'appareil ne fonctionne pas correctement,
-l'appareil est tombé ou le boîtier, endommagé.

AVERTISSEMENT!

N'essayez en aucun cas d'ouvrir et/ou de réparer vous-même une pièce de l'appareil. Vous risqueriez de vous électrocuter.

- En cas de problème, adressez-vous à notre centre de service après-vente ou à un autre atelier spécialisé.

3.4. Environnement prévu

• L'appareil peut être utilisé à une température ambiante de +0^ C à +40^ C .
• Lorsqu'il est éteint, l'appareil peut être stocké à une température de +0^ C à +40^ C .

ATTENTION!

Tenez compte du fait que sous les rayons du soleil, la température à l'intérieur d'un véhicule peut dépasser 40°C.

Prévoyez au moins un mètre de distance entre l'appareil et les sources de brouillage à haute fréquence et magnétiques éventuelles (téléviseur, haut-parleurs, téléphone portable, etc.) afin d'éviter tout dysfonctionnement.

• Après tout transport de l'appareil, attendez que celui-ci soit à température ambiante avant de l'allumer.
• En cas de fortes variations de température ou d'humidité, il est possible que, par condensation, de l'humidité se forme à l'intérieur de l'appareil, pouvant provoquer un court-circuit électrique.
• En cas d'orage ou si vous n'utilisez pas l'appareil pendant une période prolongée, débranchez la fiche de la prise de courant.

3.5. Alimentation

AVERTISSEMENT!

Certaines pièces de l'appareil restent sous tension même si celui-ci est éteint. Pour couper l'alimentation en courant par l'adaptateur secteur, débranchez-le de la prise.

• Branchez l'appareil uniquement sur des prises mises à la terre de 100 - 240 V\~ 50/60 Hz. Si vous avez des doutes en ce qui concerne l'alimentation électrique sur le lieu d'installation, demandez conseil à votre fournisseur d'électricité.
• Pour une sécurité supplémentaire, nous conseillons l'utilisation d'une protection contre les surtensions de manière à éviter que l'appareil ne soit endommagé par des pics de tension ou la foudre à travers le réseau électrique.
• Pour couper l'alimentation, débranchez l'adaptateur secteur de la prise de courant.
• La prise de courant doit se trouver à proximité de l'appareil et être facile d'accès.
• Utilisez uniquement l'adaptateur secteur fourni. N'essayez jamais de brancher l'adaptateur secteur sur d'autres prises, car cela pourrait causer des dommages.
• Pour couper l'alimentation en courant dans un véhicule, débranchez l'adaptateur voiture de l'allume-cigare.
• Utilisez uniquement l'adaptateur voiture fourni. N'essayez jamais de brancher l'adaptateur voiture sur d'autres prises, car cela pourrait causer des dommages.

• Utilisez le deuxième moniteur uniquement avec le lecteur de DVD et raccordez-les uniquement avec le câble AV/DC fourni.

• Si vous utilisez une rallonge, celle-ci doit impérativement satisfaire aux exigences VDE. Demandez éventuellement les conseils de votre électricien.

• Disposez les câbles de manière à ce que personne ne puisse marcher ou trébucher dessus.
• Ne posez aucun objet sur les câbles, ils pourraient être endommagés.
• En cas d'utilisation de rallonges à bord d'un véhicule, veillez également à ce que celles-ci n'entravent pas la sécurité routière.

3.6. Le lecteur de DVD

LASER KLASSE 1 CLASS 1 LASER PRODUCT APPAREIL LASER DE CATEGORIE 1

Le lecteur de DVD est un appareil laser de catégorie 1. L'appareil est équipé d'un système de sécurité qui empêche la sortie de rayons laser dangereux lors d'une utilisation normale. Pour prévenir tout risque de blessure des yeux, prenez garde de ne jamais manipuler ni abîmer le système de sécurité de l'appareil.

3.7. Oreillettes

- Utilisez les oreillettes fournies uniquement avec le présent lecteur de DVD.

AVERTISSEMENT

L'utilisation d'oreillettes à un volume élevé peut entraîner une perte de l'ouïe. Avant de mettre les oreillettes, réglez le volume sur le minimum ! Si votre ouïe est exposée trop longuement ou soudainement à un niveau sonore élevé, elle risque de subir des dommages !

La télécommande fonctionne avec une pile.

ATTENTION!

Les piles peuvent contenir des substances inflammables. En cas de manipulation incorrecte, les piles peuvent fuir, chauffer fortement, s'enflammer, voire même exploser.

Respectez les consignes générales suivantes pour une manipulation sûre des piles :

• Conservez les piles hors de la portée des enfants.
• En cas d'ingestion d'une pile, contactez immédiatement votre médecin.
• Ne rechargez jamais des piles (sauf si cela est indiqué expressément).
• Ne mélangez jamais des piles neuves avec des piles usées ni de piles de type différent. Cela pourrait entraîner des dysfonctionnements de votre appareil. De plus, la pile la plus faible se déchargerait trop fortement.
• Remplacez toujours simultanément toutes les piles d'un appareil.
  • N'inversez jamais la polarité.
• Ne déchargez jamais des piles par une puissance trop élevée.
• Ne court-circuitez jamais des piles.
• N'exposez jamais des piles à une chaleur excessive, p. ex. rayonnement solaire, feu ou similaire !
• Ne démontez pas les piles et n'essayez pas de les déformer. Vous risqueriez de vous blesser aux mains/doigts ou le liquide qui se trouve à l'intérieur des piles pourrait entrer en contact avec vos yeux ou votre peau. Si cela devait se produire, rincez les parties affectées abondamment à l'eau claire et consultez immédiatement votre médecin.
• Évitez tout choc brutal et toute secousse.

• Si nécessaire, nettoyez les contacts des piles et de l'appareil avant d'insérer les piles.

• Si les piles sont usées, retirez-les immédiatement d'un appareil.

• Retirez les piles d'un appareil si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.
• Pour entreposer ou recycler des piles, isolez les contacts avec du ruban adhésif.

3.9. Manipulation des batteries lithium

Cet appareil est équipé d'une puissante batterie Lithium-polymère de 7,4 V, 1800 mAh.

Utilisez uniquement la batterie lithium fournie. Si cette batterie est défectueuse, adressez-vous à notre centre de service après-vente.

Pour prolonger la durée de vie et les performances de votre batterie ainsi que pour garantir un fonctionnement sécurisé, veuillez respecter les consignes suivantes :

- Les batteries sont sensibles à la chaleur. Évitez toute surchauffe de l'appareil et donc aussi de la batterie intégrée.

ATTENTION!

Les batteries peuvent contenir des substances inflammables. En cas de manipulation incorrecte, les batteries peuvent chauffer fortement, s'enflammer, voire même exploser.

• Pour charger la batterie, utilisez uniquement l'adaptateur secteur fourni ou l'adaptateur voiture fourni.
• Ne court-circuitez pas la batterie.
• Ne laissez pas l'appareil posé derrière le pare-brise dans un véhicule.
• N'exposez jamais la batterie au rayonnement direct du soleil ni à une forte chaleur (plus de 40° C).

ATTENTION!

Tenez compte du fait que sous les rayons du soleil, la température à l'intérieur d'un véhicule peut dépasser 40° C.

4. Contenu de la livraison

Retirez tous les emballages, y compris les films sur la façade de l'appareil.

DANGER!

Ne laissez pas les jeunes enfants jouer avec les films d'emballage : risque d'asphyxie !

Au cours du déballage, assurez-vous que les éléments suivants ont bien été livrés :

• 1 lecteur de DVD
• 1 moniteur
- 1 câble AV
- 1 câble AV/DC
• 1 adaptateur secteur (référence: WFF-0900200VE)
• 1 adaptateur voiture
- 2 paires d'oreillettes (référence : JY-E 8085)
• 1 télécommande
• 1 pile (3 V; type CR2025)
- 2 plaques de fixation
• 1 sacoche de transport
- Mode d'emploi et documents de garantie

REMARQUE!

Les oreillettes stéréo fournies (référence : JY-E8085) et le lecteur de DVD portable ainsi que le moniteur doivent être utilisés uniquement ensemble !

5. Vue d'ensemble de l'appareil

5.1. Lecteur de DVD

1 2 3 4 5 6 7 8 9 10 11

1) Écran
2) SKIP : afficher le titre précédent
▼ : naviguer vers le bas dans les menus
3) SKIP ▶ : afficher le titre suivant
▲: naviguer vers le haut dans les menus
4) ▶ II : lancer/interrompre la lecture
5) STOP ■ : arrêter la lecture
6) MUTE: désactiver le son
7) Capteur infrarouge
9) Haut-parleur
10) LED de fonctionnement
11) Pied rétractable (au dos)

8) SOURCE : régler la lecture de DVD, USB ou cartes mémoire

5.2. Dessus du lecteur de DVD

MS SD/S HOMMC OPEN ① ②

1) Emplacement pour cartes mémoire SD/SDHC/MS/MMC
2) OPEN : ouvrir le tiroir CD/DVD

5.3. Côté gauche du lecteur de DVD

AV OUT COAXIAL DC OUTON CHARGE DC IN 9-12V 1 2 3 4 5 6 7

1) Bouton ON/CHARGE
2) Prise casque
3) AV OUT : sortie audio/vidéo analogique
4) COAXIAL : sortie audio numérique
5) Port USB
6) DC OUT 9-12V : alimentation en courant pour deuxième moniteur
7) DC IN 9-12V : branchement de l'adaptateur secteur/voiture fourni

5.4. Moniteur

1 2 3 4 5 6 BACKLIGHT VOL-/VOL+ MODE 7 8 9 10

1) Écran
2) BACKLIGHT: marche / arrêt de l'écran
3) ▲ : naviguer vers le haut dans les menus
4) ▼ : naviguer vers le bas dans les menus
5) VOL-/◄ : augmenter le volume / régler des valeurs dans un menu
6) VOL+/►: réduire le volume / régler des valeurs dans un menu
7) MODE : appuyer plusieurs fois pour afficher les différents réglages d'écran
8) Haut-parleur
9) Pied rétractable (au dos)

5.5. Côté droit du moniteur

AV IN OFF ON/OIN 1 2 3 4

1) DC IN 9-12V : branchement du câble AV/DC
2) AV IN : entrée audio/vidéo analogique
3) Prise casque
4) Bouton ON/OFF

5.6. Télécommande

SEARCHSOURCE STEP/TFT 1 2 3 4 5 6 7 8 9 0 10+ DISPLAY SUBTITLE ANGLE AUDIO MENU /PBC TITLE ENTER A-B SETUP VOL-VOL+ REPEAT ↔ ↔ ↔ PROGRAM ZOOM 15 16 17 18 19 20 21 22 23 24 25 26

1) MUTE : désactiver le son
2) SOURCE : régler la lecture de DVD, USB ou cartes mémoire
3) Touches numériques 0-9
4) 10+ : saisie de numéros à deux chiffres
5) DISPLAY : afficher l'état de la lecture
6) AUDIO : régler l'audio
7) MENU/ PBC :
afficher le menu principal du disque / activer ou désactiver le Playback-Control
8) STOP ■ : arrêter la lecture
9) ▶ II : lancer/interrompre la lecture
10) A-B : répéter un passage déterminé
11) VOL- : réduire le volume
12) VOL+ : augmenter le volume
13) SKIP ◀ et SKIP ▶: afficher le titre précédent/suivant
14) ▶/◀ : avance ou retour rapide
15) PROGRAM : régler la lecture programmée
16) ZOOM : agrandir/réduire la taille de l'image
17) REPEAT : régler la fonction de répétition
18) régler le ralenti
19) SETUP : afficher le menu SETUP
20) Touches fléchées ◀ ▶ ▲ ▼ : naviguer vers la gauche ou la droite, le haut ou le bas dans les menus
21) ENTER : confirmer les réglages
22) TITLE : afficher le menu des titres du disque
23) SUBTITLE : régler le sous-titrage
24) ANGLE : régler la perspective
25) STEP/TFT : lecture image par image/activer ou désactiver le rétro-éclairage du lecteur de DVD
26) SEARCH : démarrer la lecture à un endroit déterminé

6. Généralités

6.1. À propos des DVD

Le DVD ou Digital Versatile Disc (littéralement : « disque digital à usages variés ») est un support numérique de stockage d'informations. Les DVD sont signalés par l'un des symboles représentés ci-contre.

Selon la manière dont les informations sont enregistrées sur le disque, on distingue différents types de DVD à capacité de mémoire variable.

DVD VIDEO DVD VIDEO

6.2. Structure des DVD

Les DVD vidéo sont divisés en titres et en chapitres. Un DVD peut avoir plusieurs titres qui peuvent à leur tour se composer de plusieurs chapitres. Les titres et les chapitres sont numérotés dans l'ordre :

Normalement, le premier titre d'un DVD comprend les informations relatives à la licence et au fabricant. Le titre suivant est généralement le film lui-même. Les autres titres peuvent p. ex. contenir des reportages sur le tournage du film, des bandes-annonces ou des informations sur les acteurs.

6.2.1. Langues et sous-titres

Les DVD peuvent contenir jusqu'à huit langues et un sous-titrage dans jusqu'à 32 langues. Lors de la lecture, vous pouvez combiner librement la langue et les sous-titres.

6.2.2. Angle de la caméra

Sur certains DVD, il est même possible de modifier l'angle de la caméra, à condition que le film ait été tourné sous différentes perspectives.

6.3. Codes régionaux

En raison des stratégies de diffusion des œuvres au niveau mondial, un système de codes a été mis au point pour les DVD afin que les disques ne puissent être lus que sur les appareils achetés dans certaines parties du monde.

Ce système de codes repose sur une division du monde en six zones.

L'Europe fait partie de la zone 2. Vous pouvez donc visionner sur votre lecteur de DVD les disques ayant le code régional 2. Le code régional est imprimé sur l'emballage des DVD (voir le logo ci-contre).

Mis à part les DVD de code régional 2, l'appareil permet de lire uniquement les DVD de code régional 0 (compatibles avec tous les lecteurs de DVD).

Si vous rencontrez des problèmes pour lire certains DVD, assurez-vous qu'ils sont bien de code régional 2 ou 0.

6.4. Formats compatibles

REMARQUE!

Il existe aujourd'hui de nombreux procédés d'enregistrement sur CD/DVD et de protection anti-copie dont certains ne sont pas encore standardisés, ainsi que différents types de disques vierges CD/DVD-R et CD/DVD-RW. Des erreurs ou des ralentissements de la lecture peuvent donc se produire dans certains cas. Il ne s'agit pas d'un défaut de

l'appareil.

Mis à part les DVD, l'appareil peut lire les formats suivants :

• VCD et SVCD
- CD-R, CD-RW
- CD audio
- MP3
- MPEG4
• Xvid
- JPEG
- CD photo

• DVD+RW, DVD+R, DVD-RW, DVD-R

7. Alimentation en courant et branchements

7.1. Insertion de la pile dans la télécommande

La télécommande vous est livrée avec une pile, déjà insérée. Pour activer la télécommande, retirez la bande d'isolation avec la mention « À retirer avant utilisation » sur l'arrière de la télécommande.

7.2. Remplacement de la pile

La télécommande fonctionne avec une pile bouton 3 V de type CR2025.

AVERTISSEMENT!

Risque d'explosion en cas de remplacement incorrect de la pile.

Remplacement uniquement par une pile du même type ou de type équivalent.

Appuyez sur le verrouillage et sortez le compartiment à pile.
Enlevez la pile vide et déposez-la pour recyclage dans un lieu de collecte des piles usagées.
Insérez la pile neuve de type CR2025 avec le pôle plus vers le haut dans le compartiment. Respectez absolument la polarité (+/-).
Repoussez le compartiment à pile dans la télécommande.

7.3. Chargement de la batterie

Avant la première mise en service, vous devez charger complètement la batterie. Le chargement dure env. 4 heures.

Raccordez la fiche d'alimentation en courant de l'adaptateur secteur fourni à la prise DC IN 9 V-12 V du lecteur de DVD.

Branchez l'adaptateur sur une prise de courant facilement accessible.

La LED d'état de charge de la batterie du lecteur de DVD s'allume en rouge, signalant que la batterie est en cours de chargement.

Attendez que cette LED passe au vert : la batterie est alors complètement chargée.

Avec batterie complètement chargée, l'appareil a une autonomie d'env. 3 heures.

Si vous ne souhaitez pas utiliser votre lecteur de DVD pendant une période prolongée, ne le stockez pas avec la batterie complètement déchargée.

Celle-ci risquerait d'être endommagée.

REMARQUE!

Il est conseillé de recharger la batterie à intervalles réguliers (tous les 2 mois environ). Cela permet de préserver les performances de la batterie.

7.4. Branchement de l'adaptateur voiture

Raccordez la fiche d'alimentation en courant de l'adaptateur voiture fourni à la prise DC IN 9 V-12 V du lecteur de DVD.
- Branchez l'adaptateur voiture sur une prise de courant avec une tension de bord de 12 V appropriée du véhicule, p. ex. la prise allume-cigare.

7.5. USB

Insérez une clé USB dans le port USB pour éditer sur l'appareil les fichiers stockés sur la clé.
Appuyez sur la touche SOURCE et sélectionnez l'option MÉDIA.
▶ Sélectionnez ici l'option USB.

7.6. Cartes mémoire SD/MMC

Insérez une carte mémoire SD/MMC dans l'emplacement prévu sur le lecteur de DVD.
Appuyez sur la touche SOURCE et sélectionnez l'option MÉDIA.
▶ Sélectionnez ici l'option SD.

7.7. Oreillettes

AVERTISSEMENT!

Danger de perte de l'ouïe!

Un volume trop élevé lors de l'utilisation d'oreillettes engendre une surpression acoustique et peut provoquer une surdité.

Réglez le volume sur le minimum avant de mettre les oreillettes.

Utilisez uniquement les oreillettes fournies !

Le moniteur et le lecteur de DVD sont chacun équipés d'une prise casque. Vous pouvez brancher dans chacune de ces prises des oreillettes munies d'un connecteur jack 3,5 mm.

Une fois les oreillettes branchées, le signal sonore est transmis uniquement aux oreillettes. Les haut-parleurs de l'appareil sont désactivés.

7.8. Sortie COAXIALE

Sortie audio numérique pour un appareil de sortie audio par les haut-parleurs duquel vous souhaitez restituer le son du lecteur de DVD, p. ex. une chaîne hifi avec entrée numérique correspondante.

Pour utiliser la sortie COAXIALE :

Branchez le connecteur jack 3,5 mm du câble AV fourni sur la sortie COAXIALE. Branchez le connecteur Cinch rouge du câble AV sur la sortie coaxiale numérique de l'appareil externe.

REMARQUE!

Veuillez noter qu'une sortie vidéo par cette prise n'est pas possible.

7.9. Connexion audio/vidéo et raccordement au courant entre lecteur de DVD et moniteur

Pour la connexion audio/vidéo et le raccordement au courant, branchez le câble AV/DC fourni entre le lecteur de DVD et le moniteur.

Raccordez la prise VIDEO AUDIO OUT du lecteur de DVD et la prise VIDEO AUDIO IN du moniteur avec les connecteurs jack noirs.
Raccordez la prise DC OUT 9-12 V du lecteur de DVD et la prise DC IN 9-12 V du moniteur avec les connecteurs creux du câble AV/DC.

7.9.1. AUDIO/VIDEO OUT (lecteur de DVD)

Branchez ici un appareil devant restituer l'image et le son du lecteur de DVD (p. ex. un téléviseur).

7.9.2. AUDIO/VIDEO IN (moniteur)

Branchez ici un appareil dont l'image et le son doivent être restitués sur le lecteur de DVD ou le moniteur. Utilisez éventuellement le câble AV fourni.

7.10. Raccordement au secteur

Une fois que vous avez procédé à tous les raccordements, branchez l'adaptateur secteur sur une prise de courant (100 - 240 V \~ 50/60 Hz) ou l'adaptateur voiture sur la prise allume-cigare du véhicule.

8. Fixation de l'appareil dans une voiture

L'appareil peut fonctionner dans une voiture. Pour cela, les plaques fournies peuvent être montées sur l'appui-tête d'un siège avant pour y fixer les appareils.

REMARQUE!

La fixation sûre de la plaque dans une voiture ne peut être garantie avec tous les appuis-tête disponibles sur le marché.

L'adaptateur voiture vous permet d'utiliser l'appareil dans un véhicule.

8.1. Pour fi xer l'appareil

▶ Chaque plaque de fixation comporte au dos deux sangles. Ouvrez les clips de fermeture et desserrez les sangles jusqu'à ce qu'elles soient à la taille de l'appui-tête.
Positionnez l'arrière de la plaque de fixation rembourré de caoutchouc mousse au dos de l'appui-tête. Passez ensuite les sangles autour de l'appui-tête.
▶ Refermez les clips et serrez bien les sangles.

AVERTISSEMENT!

Danger de blessure par projection des appareils.

Si les appareils ne sont pas solidement fixés, les sangles peuvent se desserrer et les appareils être projetés en cas de collision.

Lorsque vous serrez les sangles, veillez à ce qu'elles ne forment pas de boucles et reposent toujours bien à plat sur l'appui-tête.

Positionnez le lecteur de DVD et/ou le moniteur sur une plaque de fixation de telle manière que les chevilles sur l'appareil et la plaque de fixation soient dirigées vers le bas. Veillez à ce que les languettes des appareils s'engagent bien dans les rainures de la plaque de fixation.
Poussez le lecteur de DVD/le moniteur vers le bas sur la plaque de fixation puis appuyez pour la dernière partie le bouton de verrouillage sur la plaque de fixation vers le bas.
▶ Relâchez le bouton de verrouillage et assurez-vous que le lecteur de DVD/le moniteur est solidement enclenché sur la plaque de fixation.
- Branchez éventuellement l'adaptateur voiture comme décrit à la Page 74.

9. Généralités à propos du fonctionnement

9.1. Commande sur l'appareil ou à l'aide de la télécommande

9.1.1. Touches sur l'appareil

Les touches sur l'appareil vous permettent d'activer les principales fonctions de lecture de votre appareil.

9.1.2. Touches de la télécommande

Outre les fonctions de base, la télécommande offre de nombreuses commandes supplémentaires qui vous permettront d'exploiter pleinement les fonctionnalités de votre appareil.

REMARQUE!

Dans ce mode d'emploi, nous faisons référence aux touches de la télécommande. Lorsque le texte se rapporte aux touches figurant sur l'appareil, cela est expressément signalé.

9.2. Mise en marche/arrêt

9.2.1. Allumer et éteindre les appareils

Le bouton ON/CHARGE (ON/OFF) sur le côté du lecteur de DVD vous permet d'allumer les appareils (ON) ou de les éteindre complètement (CHARGE/OFF). Si les appareils sont sous tension, les LED de fonctionnement rouges sont allumées. La fonction de chargement est disponible uniquement sur l'appareil principal. Le moniteur ne comporte pas de batterie.

9.3. Sélection du support de lecture

Appuyez sur la touche SOURCE pour sélectionner le menu de choix du support de lecture :

• DVD
MEDIA

▶ Modifiez le réglage avec les touches fléchées ▲▼ et confirmez votre sélection avec ENTER.
Sous l'option MEDIA, vous pouvez accéder à la sélection du support avec la touche fléchée ▶.
À l'aide des touches fléchées ▲▼, sélectionnez USB ou SD (pour les cartes mémoire SD/MMC) et confirmez votre sélection avec ENTER.

REMARQUE!

Les options de menu USB et SD ne sont affichées que si le support de données correspondant est inséré.

9.4. Volume

Réglez le volume

▶ avec les touches VOL- et VOL+ du lecteur de DVD,
▶ avec le bouton de réglage du volume du moniteur ou
avec les touches VOL+ et VOL- de la télécommande.

REMARQUE!

Les touches VOL+ et VOL- de la télécommande ne permettent de régler que le volume du lecteur de DVD, le volume du deuxième moniteur doit toujours être réglé séparément avec le bouton de réglage de l'appareil.

9.4.1. Désactivation du son

Appuyez sur MUTE pour couper le son et le rallumer. Lorsque la fonction Mute est activée, le son de la sortie AV est lui aussi désactivé.

9.5. Réglages de l'image du moniteur (MODE)

REMARQUE!

Le menu du moniteur s'utilise indépendamment de celui du lecteur de DVD. Il peut être commandé uniquement avec les touches du moniteur. Les réglages effectués sur le lecteur de DVD n'ont aucune influence sur le moniteur.

- Appuyez sur la touche MODE pour afficher les réglages suivants disponibles pour l'écran du moniteur :

-Luminosité
-Contraste
-Saturation des couleurs
-Langue
-Réinitialisation

Appuyez encore une fois sur la touche MODE pour afficher le deuxième menu de réglage de l'image :

-Format d'image 16:9

▶ Avec les touches fléchées ▲▼, vous pouvez sélectionner l'option souhaitée et modifier les réglages correspondants avec les touches fléchées ◀►.

REMARQUE!

Le menu pour les réglages de l'image comporte une propre gestion des langues. Si vous avez sélectionné une langue OSD dans le menu SETUP, celle-ci ne sera pas reprise pour ce menu. Réglez la langue souhaitée sous l'option de menu LANGUE D'AFFICHAGE. Vous avez le choix entre anglais, allemand, français, espagnol, portugais, italien et néerlandais.

10. Mode DVD

10.1. Insertion d'un disque

Poussez le bouton OPEN de l'appareil et relevez l'écran du lecteur de DVD vers l'avant pour ouvrir le tiroir.
- Insérez le DVD avec la face imprimée dirigée vers l'avant et appuyez avec précaution au milieu du DVD jusqu'à ce qu'il s'enclenche distinctement sur l'axe de maintien.
Pour refermer le tiroir, rabaissez le couvercle. Assurez-vous qu'il s'enclenche distinctement.

Au bout de quelques secondes, la lecture du disque devrait démarrer automatiquement si vous avez inséré un DVD. Vous devrez éventuellement appuyer sur ▶ II (PLAY) ou il se peut qu'un menu s'ouvre, dans lequel vous devez alors faire une sélection avec les touches fléchées.

10.2. Fonctions des touches

Information spéciale affichée à l'écran

Si vous sélectionnez une fonction qui n'est pas prise en charge sur le support inséré ou ne peut pas être affichée dans le mode actuel, l'icône de non-validité ci-contre apparaît à l'écran. Cette icône disparaît au bout de quelques secondes.

10.2.1. PLAY

Appuyez sur la touche ▶ II (PLAY) pour lancer ou interrompre la lecture. Pour reprendre la lecture, appuyez à nouveau sur la touche ▶ II (PLAY).

10.2.2. STOP

Appuyez une fois sur ■ (STOP) pour arrêter la lecture. Dans ce mode, vous pouvez reprendre la lecture au même endroit avec ▶ II (PLAY).
Appuyez encore une fois sur ■ (STOP) pour arrêter définitivement la lecture du DVD. L'appareil se trouve alors en mode arrêt.

10.2.3. SKIP

Appuyez en cours de lecture sur la touche SKIP « ou » pour avancer ou reculer (avec les DVD : de chapitre en chapitre ; sinon : de titre en titre).

REMARQUE!

Veuillez noter que sur la plupart des DVD, vous ne pouvez pas sauter les titres/chapitres se trouvant avant le début du film à proprement parler (informations relatives à la licence).

10.2.4. Avance/retour rapide

Appuyez en cours de lecture sur la touche ▶ ou ◀ pour lancer une avance ou un retour rapide. En appuyant plusieurs fois sur la touche, vous augmentez la vitesse : 2x > 4x > 8x > 16x > 32x. Appuyez encore une fois sur la même touche ou sur ▶ II (PLAY) pour repasser à la vitesse de lecture normale.

10.2.5. STEP (lecture image par image)

Appuyez en cours de lecture plusieurs fois sur la touche STEP pour avancer image par image.
Pour reprendre la lecture normale, appuyez sur ▶ II (PLAY/PAUSE).

10.2.6. SLOW – fonction ralenti

Appuyez plusieurs fois sur la touche SLOW en cours de lecture pour régler les vitesses de ralenti suivantes : 1/2, 1/4, 1/8 et 1/16 aussi bien avec avance qu'avec retour rapide.

Après la dernière vitesse de ralenti ou en appuyant sur la touche ▶ II (PLAY/PAUSE) : la lecture repasse à la vitesse normale.

REMARQUE!

Pendant l'avance/le retour rapide et avec la fonction de ralenti, le son est coupé.

10.2.7. Agrandir ou réduire la taille de l'image – ZOOM

Appuyez plusieurs fois sur la touche ZOOM pour agrandir et réduire la taille de l'image : x2 > x3 > x4 > x1/2 > x 1/3 > 1/4. L'icône d'agrandissement, s'affiche sur l'écran avec le facteur d'agrandissement.

Appuyez de nouveau sur ZOOM pour repasser à l'affichage normal.

Les touches fléchées vous permettent de sélectionner une partie de l'image agrandie.

10.2.8. SEARCH (recherche directe)

Avec la touche SEARCH, vous pouvez accéder directement à un chapitre, un titre ou un passage. La sélection change à chaque fois que la touche est actionnée. La lecture commence à l'endroit choisi.

Vous pouvez aussi saisir un titre directement avec les touches numériques sans devoir appuyer auparavant sur SEARCH. La lecture commence directement à l'endroit choisi.
Pour saisir des nombres à deux chiffres, appuyez tout d'abord plusieurs fois sur la touche 10+ pour le chiffre des dizaines puis sur le deuxième chiffre. Exemple : pour saisir le nombre « 34 », appuyez trois fois sur la touche 10+ puis sur la touche 4 .

DVD

Appuyer une fois sur SEARCH : saisissez un chapitre souhaité à l'intérieur du titre.
Appuyer deux fois sur SEARCH : saisissez le passage souhaité à l'intérieur du titre au format H:MM:SS.
Appuyer trois fois sur SEARCH : saisissez le passage souhaité à l'intérieur du chapitre au format H:MM:SS.

CD audio/VCD

Appuyer une fois sur SEARCH : ALLER À DISQUE – saisissez le passage souhaité sur le CD au format MM:SS.
Appuyer deux fois sur SEARCH : ALLER À PLAGE – saisissez le passage souhaité à l'intérieur du titre au format MM:SS.

MP3

Appuyer une fois sur SEARCH : saisissez le titre souhaité (trois chiffres ; mettre le cas échéant « 0 » ou « 00 » devant).
Vous pouvez aussi saisir directement le numéro du titre sans appuyer sur la touche SEARCH. Pour la saisie de numéros à deux chiffres, appuyez tout d'abord plusieurs fois sur la touche 10+ pour le chiffre des dizaines, puis sur une touche numérique pour le deuxième chiffre.

10.2.9. Répéter un passage – A-B

Appuyez sur la touche A - B pour définir le début du passage à répéter.
Appuyez de nouveau sur A - B pour définir la fin du passage. Le passage est lu en boucle.
Appuyez encore une fois sur A-B pour repasser à la lecture normale.

10.2.10. Écran

En cours de lecture, vous pouvez afficher successivement le temps de lecture écoulé et restant en appuyant plusieurs fois sur la touche DISPLAY. À chaque pression de la touche, une information correspondante s'affiche :

DVD : TITRE ÉCOULÉ > TITRE RESTANT > CHAPITRE ÉCOULÉ > CHAPITRE RESTANT > AFFICH. DÉSACTIVÉ.

CD/VCD : UNITÉ ÉCOULÉE > UNITÉ RESTANTE > TOTAL ÉCOULÉ > TOTAL RESTANT.

MP3 : indique l'état de la lecture, le niveau du volume et le débit.

10.2.11. Répétition – REPEAT

Appuyez sur la touche REPEAT en cours de lecture. L'icône de répétition s'affiche et, à chaque pression de touche, le passage à répéter :

DVD : CHAPITRE > TITRE > TOUT > DÉSACTIVÉ.

CD audio : TITRE > TOUT > DÉSACTIVÉ.

MP3 : LECT. ALÉAT. > UNITAIRE > RÉPÉTITION UNITAIRE

RÉPÉTITION DOSSIER > DOSSIER.

Avec les CD vidéo et Xvid, la fonction REPEAT n'est pas disponible.

10.2.12. Ordre de lecture

La fonction de programmation vous permet de lire jusqu'à 20 chapitres (DVD) ou titres (audio) dans un ordre défini par vous-même.

Aucune programmation n'est possible avec les supports MP3.

Pour programmer l'ordre de votre choix :

Appuyez sur la touche PROGRAM. Un tableau des emplacements de programme apparaît à l'écran.
Saisissez à l'aide des touches numériques de la télécommande le titre souhaité (TT) pour l'emplacement de programme 01. Faites précéder les numéros à un chiffre d'un 0.
▶ Avec les DVD, saisissez à présent également le chapitre souhaité (CH).

Le curseur saute à l'emplacement de programme 02.

Attribuez d'autres numéros à votre convenance.

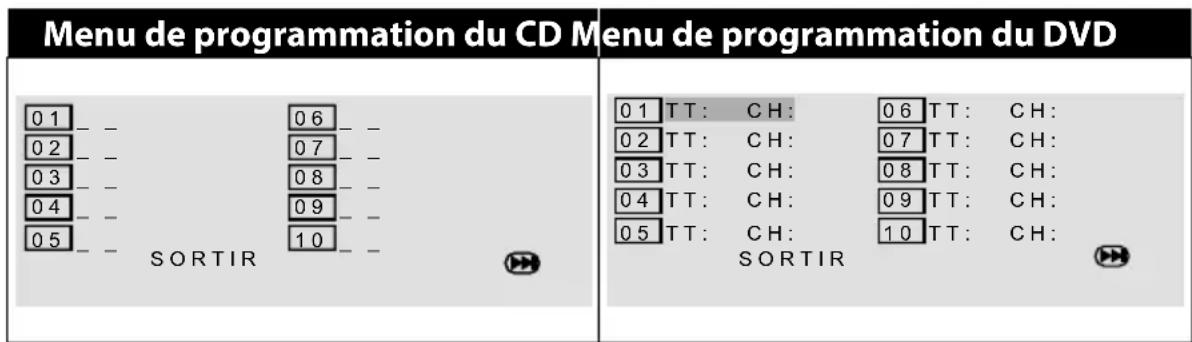

Menu de programmation du CD Menu de programmation du DVD 01 - - 06 - 02 - - 07 - 03 - - 08 - 04 - - 09 - 05 - - 10 - SORTIR 01 TT: CH: 06 TT: CH: 02 TT: CH: 07 TT: CH: 03 TT: CH: 08 TT: CH: 04 TT: CH: 09 TT: CH: 05 TT: CH: 10 TT: CH: SORTIR

Démarrer la liste

Dès que le premier emplacement de programme a été entré, l'option LECTURE apparaît en bas du menu.
À l'aide des touches fléchées, déplacez le curseur sur l'option LECTURE et appuyez sur ENTER. La liste programmée démarre. Avec la touche PROGRAM, vous pouvez afficher à nouveau la liste.
Appuyez deux fois sur STOP pour supprimer la liste.

Une fois la lecture terminée, le lecteur de DVD passe en mode Veille.

La liste programmée n'est pas sauvegardée.

REMARQUE!

Si vous sélectionnez l'option FERMER en bas du tableau, la fonction est interrompue sans que les réglages soient sauvegardés.

10.2.13. Réglage audio (langue)

Appuyez plusieurs fois sur AUDIO pour sélectionner un autre réglage audio figurant sur le DVD (p. ex. son à 2 canaux ou son 5.1) ou la langue des dialogues. La modification s'effectue immédiatement, sans que vous ayez besoin de la confirmer.

REMARQUE!

Veuillez cependant noter que certains DVD n'offrent pas cette fonction.

10.2.14. Langue des sous-titres

Appuyez plusieurs fois sur SUBTITLE pour sélectionner une autre langue des sous-titres (si disponibles sur le DVD). La modification s'effectue immédiatement, sans que vous ayez besoin de la confirmer.

10.2.15. Afficher les menus des DVD

Les touches TITLE et MENU vous permettent d'afficher les menus mémorisés sur le DVD.

La touche MENU ouvre généralement le menu principal et la touche TITLE, le menu des titres. Utilisez les touches fléchées pour vous placer sur les options des menus du DVD. Confirmez chaque sélection avec ENTER.

REMARQUE!

Veuillez noter que les menus affichés à l'écran varient selon le DVD.

10.2.16. Perspective - ANGLE (DVD uniquement)

Sur quelques rares DVD, certaines scènes ont été filmées selon différentes perspectives.

Appuyez plusieurs fois sur la touche ANGLE pour modifier la perspective.

L'icône apparaît automatiquement avec les scènes correspondantes lorsque

MARQUEUR D'ANGLE est réglé sur ACTIVÉ dans le menu PAGE RÉGLAGES GÉNÉRAUX.

10.2.17. Fonction PBC (VCD 2.0 uniquement)

Certains VCD de type 2.0 possédant une structure par titres/chapitres permettent un contrôle du playback (PBC). Vous pouvez activer ce contrôle du playback avec la touche PBC. Vous disposez aussi de fonctions étendues pour la sélection des titres/chapitres telles que la sélection directe de titres/chapitres ou la fonction SKIP.

REMARQUE!

Veuillez noter que les fonctions disponibles varient selon le VCD.

10.3. Naviguer sur des supports de données MP3 et JPEG

Sur les supports de données MP3 et JPEG, les titres musicaux et les photos peuvent être regroupés dans des dossiers comme sur un support de données.

Insérez un support de lecture contenant des données MP3 ou JPEG (CD, clé USB ou carte SD).
À l'aide de la touche SOURCE, sélectionnez la source souhaitée (MÉDIA > SD ou USB). Vous voyez apparaître sur l'écran un menu avec le niveau supérieur de la structure des dossiers.

Si le support de données contient des dossiers, ces derniers apparaissent à gauche. La surface du dossier activé ou du fichier activé est sur fond orange. Dans la ligne supérieure, vous voyez le nombre total de titres contenus dans le dossier.

Placez-vous avec les touches fléchées ▼/▲ sur un des dossiers et confirmez avec ENTER/OK.

S'il existe d'autres sous-dossiers, ceux-ci s'ouvrent également. Dans ce cas, vous pouvez revenir au menu précédent avec la touche fléchée gauche ◀ ou avec l'option de menu supérieure ( ).

Pour écouter un titre ou regarder une photo, sélectionnez le fichier correspondant et confirmez avec ▶ (PLAY) ou ENTER.

Photos JPEG

Avec les photos JPEG, une prévisualisation apparaît à droite du menu.

▶ Sélectionnez une photo et confirmez avec ENTER afin de l'afficher en grand. Toutes les photos du dossier activé sont affichées l'une après l'autre à partir de la photo sélectionnée (« diaporama »).
▶ Avec la touche ◀ ou ▶, vous accédez à la photo suivante ou précédente.
Avec STOP, vous pouvez afficher un aperçu de toutes les photos du dossier actuel ainsi que d'autres options de menu (DIAPORAMA ; MENU, PREV / NEXT = précédent / suivant).
- Appuyez en cours de lecture sur les touches fléchées ◀ pour pivoter la photo. Attention : il est possible que des photos très grandes ne puissent pas être représentées.

11. Menu SETUP en mode DVD

Appuyez en mode DVD sur la touche SETUP. La page principale du menu SETUP apparaît sur l'écran. Les menus suivants sont activés en mode DVD :

• PAGE RÉGLAGES GÉNÉRAUX
• PAGE RÉGLAGES AUDIO
• PAGE RÉGLAGES VIDÉO
• PAGE PRÉFÉRENCES
• PAGE RÉGLAGES MOT DE PASSE

11.1. Naviguer dans les menus

Vous pouvez naviguer entre les menus avec ◀ ▶. Le menu activé est sur fond orange. Avec ▲ ▼, vous pouvez marquer les options de menu : vous voyez alors apparaître à droite les options pouvant être sélectionnées. Le réglage activé est sur fond marron.

Pour modifier un réglage, placez-vous à droite avec ▶ (le marquage passe de marron à vert) et sélectionnez une autre option avec ▲▼. Confirmez avec ENTER.

- vous permet d'accéder à la sélection de menu supérieure.

Avec SETUP, vous pouvez quitter à tout moment le menu SETUP.

Vous ne pouvez pas ouvrir le menu PAGE PRÉFÉRENCES pendant la lecture. Arrêtez éventuellement la lecture en appuyant 2x sur STOP.

11.2. PAGE RÉGLAGES GÉNÉRAUX

-- PAGE RÉGLAGES GÉNÉRAUX -- AFFICHAGE TV 16:9 MARQUEUR D'ANGLE OUI LANGUE D'AFFICHAGE FRAN SOUS-TITRES CODES OUI ÉCONOM. ÉCRAN NON DERIÈRE MÉMOIRE OUI VEILLE AUTOMATIQUE 15M ALLER PAGE REG. GENERALE

11.2.1. AFFICHAGE TV

Réglez ici l'appareil sur le format d'affichage du téléviseur.

VUE PAN 4:3 : sélection pour les téléviseurs au format 4:3. Avec le format Pan Scan, les films au format 16:9 sont affichés normalement au niveau de la hauteur, mais sont coupés sur les côtés.

4:3 LETTERBOX : sélection pour les téléviseurs au format 4:3. Le format Letterbox réduit le format 16:9 à la largeur de l'écran.

16:9 : sélection pour les téléviseurs au format 16:9.

11.2.2. MARQUEUR D'ANGLE.

Réglez l'affichage pour différentes perspectives (peu de DVD offrent cette fonction). (Avec la touche ANGLE, vous changez de perspective).

11.2.3. LANGUE D'AFFICHAGE

Vous pouvez définir ici la langue de l'OSD (« On Screen Display »), c'est-à-dire la langue des menus de l'appareil. Vous avez le choix entre anglais, espagnol, français, allemand, italien, portugais, néerlandais, polonais et danois.

Lorsque vous sélectionnez une langue, le menu s'adapte immédiatement.

11.2.4. SOUS-TITRES CODES

Certains DVD proposent un sous-titrage pour les sourds et malentendants. Contrairement au sous-titrage normal, ce sous-titrage contient également des descriptions d'image.

REMARQUE!

Si vous avez raccordé le lecteur de DVD à un téléviseur, celui-ci doit également prendre en charge cette fonction afin que le sous-titrage pour sourds et malentendants puisse être affiché.

11.2.5. ÉCONOM. ÉCRAN

Si l'économiseur d'écran est activé, un économiseur d'écran apparaît si aucune touche n'est actionnée pendant 3 minutes (pas en cours de lecture).

11.2.6. DERNIÈRE MÉMOIRE

Avec cette fonction, le lecteur de DVD mémorise l'endroit auquel la lecture du dernier DVD inséré a été arrêtée. Si vous remettez le même DVD dans l'appareil, la lecture reprend à cet endroit. L'endroit où le dernier DVD a été arrêté reste aussi conservé si vous éteignez l'appareil.

11.2.7. VEILLE AUTOMATIQUE

Déterminez avec cette fonction une durée (15 ou 30 minutes) au bout de laquelle le lecteur de DVD doit passer en mode Veille.

Le lecteur de DVD ne passe alors en mode Veille que si aucun support n'est lu et qu'aucune touche n'est actionnée.

REMARQUE!

Pour économiser du courant, vous avez la possibilité d'éteindre le rétro-éclairage d'écran pendant la lecture de CD / MP3.

Appuyez pour cela sur la touche STEP/TFT.

Vous ne pouvez pas éteindre le rétro-éclairage pendant la lecture d'une vidéo.

11.3. PAGE RÉGLAGES AUDIO

-- PAGE RÉGLAGES AUDIO -- DOWNMIX STR SORTIE NUMÉR. BRUT RÉGLAGE NUMERIQUE DOLBY ATTEINDRE PAGE CONFIG. AUDIO

11.3.1. DOWNMIX

Si vous utilisez la sortie analogique, vous pouvez procéder aux réglages correspondants dans ce menu.

STR : le son est en stéréo.

Sélectionnez ce réglage si le son est seulement restitué sur deux haut-parleurs.

L/R : sélectionnez ce réglage si l'appareil est raccordé à un décodeur Dolby Pro Logic.

11.3.2. SORTIE NUMÉR.

SPDIF/DÉSACTIVÉ : la sortie numérique COAXIALE n'est pas activée.

SPDIF/BRUT : pour restituer un flux de données numérique, p. ex. vers un amplificateur muni d'un décodeur Dolby Digital.

SPDIF/PCM : format standard pour la sortie d'un format stéréo.

11.3.3. RÉGLAGE NUMÉRIQUE DOLBY

MONO DOUBLE

STÉRÉO : un signal stéréo est émis par le haut-parleur gauche et droit (canal audio).

MONO GAUCHE : le son mono de gauche est émis par les deux haut-parleurs (canal audio).

MONO DROITE : le son mono de droite est émis par les deux haut-parleurs (canal audio).

MIXAGE MONO : le son mono de gauche et de droite est émis comme signal mono par les deux haut-parleurs (canal audio).

DYNAMIQUE

Le format sonore Dolby Digital permet un réglage dynamique de l'amplitude entre les passages sonores et les passages à faible volume selon une échelle à neuf degrés allant de OFF à FULL.

OFF : le son n'est pas modifié, c.-à-d. que les passages sonores et les graves seront très forts et les passages à faible volume, très bas (son « cinéma »). Ce réglage ne doit être sélectionné que si vous ne risquez pas de déranger d'autres personnes.

FULL : les différences d'amplitude sonore sont minimisées, c.-à-d. que les passages sonores seront moins forts et les passages à faible volume, moins bas. Ce réglage est p. ex. recommandé la nuit.

Pour modifier le réglage, déplacez-vous avec ▶ dans l'échelle de droite et sélectionnez la valeur souhaitée avec ▲ ou ▼. Confirmez avec ENTER.

11.4. PAGE RÉGLAGES VIDÉO

-- PAGE RÉGLAGES VIDÉO -- DÉFINITION MÉD LUMINOSITÉ 00 CONTRAST 00 TEINTE 00 SATURATION 00 ATTEINDRE PAGE DE VIDEO

11.4.1. DÉFINITION

Réglez ici la netteté de l'image sur l'un des trois niveaux programmés (HAUT, MOYEN, BAS).

11.4.2. Luminosité, contraste, teinte, saturation

Réglez ici les valeurs souhaitées pour les différentes options de menu.

Procédez alors comme suit :

▶ Sélectionnez l'option souhaitée avec la touche fléchée ▲ ou ▼.
▶ Confirmez votre sélection avec la touche ENTER : vous accédez au mode Réglages.
▶ Sélectionnez ensuite la valeur souhaitée avec la touche fléchée ◀ ou ▶.
▶ Confirmez la sélection avec la touche ENTER, vous quittez alors aussi le mode Réglages.

11.5. PAGE PRÉFÉRENCES

-- PAGE PRÉFÉRENCES -- TYPE TV PAL AUDIO FRAN SOUS-TIT FRAN MENU DISQUE FRAN PARENTAL SOUS-TITRE MPEG4 OUEST RÉGL. PAR DÉFAUT ALLER A PAGE PRÉFÉRENCES

REMARQUE!

Vous ne pouvez pas ouvrir le menu PAGE PRÉFÉRENCES pendant la lecture. Arrêtez éventuellement la lecture en appuyant 2x sur STOP.

11.5.1. Type TV

Sélec tionnez ici la norme de votre téléviseur :

PAL : norme courante dans de nombreux pays européens

AUTO : sélection automatique de la norme

NTSC : norme courante en Amérique du Nord

11.5.2. AUDIO

Vous pouvez ici programmer une langue pour les dialogues figurant sur le DVD. Vous avez le choix entre anglais, espagnol, français, allemand, italien, portugais, néerlandais, polonais et danois.

11.5.3. SOUS-TIT

Vous pouvez ici programmer une langue pour les sous-titres figurant sur le DVD. Vous avez le choix entre anglais, espagnol, français, allemand, italien, portugais, néerlandais, polonais, danois et désactivé.

11.5.4. MENU DISQUE

Sélectionnez ici la langue des menus figurant sur le DVD (si disponible sur le disque).

Vous avez le choix entre anglais, espagnol, français, allemand, italien, portugais, néerlandais, polonais et danois.

11.5.5. PARENTAL

Vous pouvez déterminer ici la catégorie d'autorisation pour les DVD (contrôle parental).

Certains DVD et CD sont codés avec les signaux de cryptage des catégories d'autorisation établies par la Motion Picture Association. Ces catégories sont au nombre de huit :

1 POUR ENFANTS: convient également aux petits enfants
2 TOUS PUBLICS: pour tous les groupes d'âge
3 ACCORD PAR.: recommandé à partir de 6 ans avec surveillance parentale
4 PAS MOINS 13 : recommandé à partir de 12 ans avec surveillance parentale
5 PAR.INDISP. : recommandé à partir de 16 ans avec surveillance parentale
6 ADULTES : interdit aux moins de 16 ans
7 PAS MOINS 17 : interdit aux moins de 18 ans
8 PUBLIC AV.: pour adultes uniquement

Si un DVD est par exemple codé selon la catégorie 7 (interdit aux moins de 18 ans) ou 8 (pour adultes uniquement) et si vous avez activé une catégorie d'autorisation comprise entre 1 et 6, un avertissement apparaît à l'écran et vous devez saisir le mot de passe. Il arrive également que seules certaines parties d'un DVD – autrement dit certaines séquences d'un film – soient codées selon une ou plusieurs catégories.

Pour pouvoir modifier la catégorie d'autorisation, vous devez saisir le mot de passe (voir « 11.6. PAGE RÉGLAGES MOT DE PASSE » à la page 92).

11.5.6. SOUS-TITRE MPEG4

Vous pouvez ici programmer une langue pour les sous-titres figurant sur la vidéo MPEG4.

11.5.7. RÉGL. PAR DÉFAUT

Confirmez RÉGL. PAR DÉFAUT. > RÉINITIALIS. avec ENTER pour restaurer les réglages par défaut sur l'appareil.

REMARQUE!

Les réglages par défaut sont restaurés sans demande de confirmation. Veuillez noter qu'un mot de passe modifié n'est pas réinitialisé!

11.6. PAGE RÉGLAGES MOT DE PASSE

-- PAGE RÉGLAGES MOT DE PASSE -- MODE MOT DE PASSE OUI MOT DE PASSE ATTEINDRE PAGE MOT DE PASSE

11.6.1. MODE MOT DE PASSE

Vous pouvez régler ici si, dans certaines situations (p. ex. pour regarder un DVD avec limite d'âge), un mot de passe doit être saisi (réglage OUI) (voir « 11.5.5. PARENTAL » à la page 91) ou si un mot de passe ne doit jamais être saisi (réglage NON).

11.6.2. MOT DE PASSE

Vous pouvez ici modifier le mot de passe par défaut.

▶ Confirmez l'option MODIF. MOT DE PASSE avec ENTER.

ANCIEN MOT DE PASSE : saisissez ici avec les touches numériques de la télécommande le mot de passe actuel. Ce mot de passe est composé de quatre chiffres. Si vous n'avez pas encore défini de mot de passe, le mot de passe par défaut est 1234.

Si le mot de passe indiqué est correct, le champ de saisie suivant est activé.

NOUV. MOT DE PASSE : saisissez ici à l'aide des touches numériques de la télécommande un nombre à quatre chiffres. Le marquage passe au champ suivant.

CONFIRM. MOT DE PASSE : saisissez à nouveau le nombre à quatre chiffres.

Appuyez sur ENTER pour confirmer le nouveau mot de passe.

Si vous avez oublié le nouveau mot de passe, saisissez le code maître 1369.

12. Pixels défectueux avec les écrans LCD

5 Pixels 5 Pixels Lignes Pixels bleu vert Sous-pixels rouge

Malgré la méthode de fabrication ultramoderne employée, le niveau technique hautement complexe peut, dans de rares cas, générer un ou plusieurs points lumineux.

Les écrans TFT à matrice active d'une résolution de 480 x 234 pixels, se composant chacun de trois sous-pixels (rouge, vert, bleu), utilisent au total env. 336 960 transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut survenir par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.

Description		Nombre acceptable
Sous-pixels clairs	1 sous-pixel 1 max.
	Deux contigus (horizontal/vertical) 0
Distance	Distance minimum entre sous-pixels clairs et sombres	5 mm min.
Sous-pixels sombres	Individuels 5 max.
	Deux contigus 0 max.
Distance	Distance minimum entre sous-pixels clairs et sombres	5 mm min.
Nombre total de sous-pixels clairs et sombres 5 max.

Le tableau décrit le nombre d'erreurs de pixels maximum acceptable sur l'écran sans qu'il s'agisse d'un cas de garantie. On est, dans certaines conditions, en présence d'un cas de garantie lorsque le nombre d'erreurs indiqué ci-dessus est dépassé dans une catégorie.

13. Dépannage rapide

Adressez-vous à notre partenaire de service le plus proche de chez vous si ...

• les solutions proposées ne permettent pas de remédier aux dysfonctionnements mentionnés ou
• en cas d'autres dysfonctionnements que ceux mentionnés.

Aucun affichage sur l'écran/le lecteur de DVD n'affiche aucune fonction bien qu'il soit allumé

• Vérifiez si l'adaptateur secteur est correctement branché sur la prise de courant.
• Vérifiez si la prise de courant sur laquelle est branché l'adaptateur secteur du lecteur de DVD fonctionne en y branchant un autre appareil. Essayez éventuellement de brancher l'adaptateur secteur du lecteur de DVD sur une autre prise de courant.
• Éteignez le lecteur de DVD à l'aide du bouton ON/CHARGE et patientez dix secondes. Puis rallumez le lecteur de DVD.

L'écran affiche « No Disc » bien qu'un disque soit inséré

• Le disque est sale, rayé ou abîmé. Nettoyez le disque ou insérez un autre disque.
• Le code pays/régional du DVD/VCD/S-VCD inséré ne correspond pas au code pays/régional du lecteur de DVD. Dans ce cas, le DVD/VCD/S-VCD ne peut être lu avec le lecteur de DVD.

Le disque inséré n'est pas lu

• Un film d'eau de condensation a pu se former sur la lentille du capteur laser du lecteur de DVD. Cela peut être le cas notamment si le lecteur de DVD a été exposé à de fortes variations de température.
• Placez alors le lecteur dans un environnement sec à température ambiante normale. Commencez par enlever un disque éventuellement inséré dans le tiroir. Puis laissez le lecteur de DVD allumé pendant au moins une heure sans l'utiliser jusqu'à ce que le film d'eau de condensation se soit résorbé.

Absence d'image ou image en noir et blanc

• Vérifiez si tous les câbles de raccordement entre lecteur de DVD et autres appareils sont bien branchés dans les prises correspondantes.
• Vérifiez si la norme TV est adaptée à la variante de branchement avec laquelle vous avez raccordé le lecteur de DVD à un téléviseur (ou à un projecteur vidéo).
• Vérifiez à l'aide du mode d'emploi du téléviseur (ou du projecteur vidéo) si des réglages du téléviseur (ou du projecteur vidéo) sont éventuellement nécessaires pour utiliser le lecteur de DVD avec l'appareil respectif.

Pas de son

• Vérifiez si le son du lecteur de DVD n'est pas désactivé (touche MUTE).
- Vérifiez si tous les câbles de raccordement entre le lecteur de DVD et des composants audio éventuellement reliés sont bien branchés dans les prises correspondantes.
- Vérifiez que le volume ne soit pas réglé sur le niveau le plus bas.
- Vérifiez à l'aide du mode d'emploi du téléviseur si des réglages du téléviseur sont éventuellement nécessaires pour utiliser le lecteur de DVD avec le téléviseur.
- Vérifiez à l'aide du mode d'emploi d'un composant audio éventuellement raccordé si celui-ci nécessite des réglages pour pouvoir être utilisé avec le lecteur de DVD.

Absence d'image au format 4:3 ou 16:9

• Vérifiez à l'aide du mode d'emploi du téléviseur quel est le format d'image géré par votre téléviseur.
• Vérifiez si les réglages du menu OSD sont compatibles avec le format d'image disponible sur votre téléviseur.

La télécommande ne fonctionne pas

• Vérifiez si vous n'avez pas inversé la polarité dans le compartiment à pile de la télécommande.
• Vérifiez si la pile de la télécommande est usée et remplacez-la le cas échéant.
• Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le lecteur de DVD.
• Lorsque vous utilisez la télécommande, ne vous éloignez pas de plus de cinq mètres du lecteur de DVD.

La langue de lecture/des sous-titres ne correspond pas aux réglages définis dans le menu OSD

- La langue de lecture/des sous-titres réglée dans le menu OSD n'est pas disponible sur le disque inséré.

Impossible d'activer une ou plusieurs fonctions

- La fonction sélectionnée peut ne pas être disponible sur tous les DVD/VCD/S-VCD. Si vous essayez d'exécuter une fonction non disponible, une icône s'affiche sur l'écran.

Les touches de l'appareil ou de la télécommande ne fonctionnent pas/autres dysfonctionnements

• Éteignez le lecteur de DVD à l'aide du bouton ON/CHARGE et patientez dix secondes. Puis rallumez le lecteur de DVD.
• Si le problème persiste : restaurez les réglages par défaut sur le lecteur de DVD.

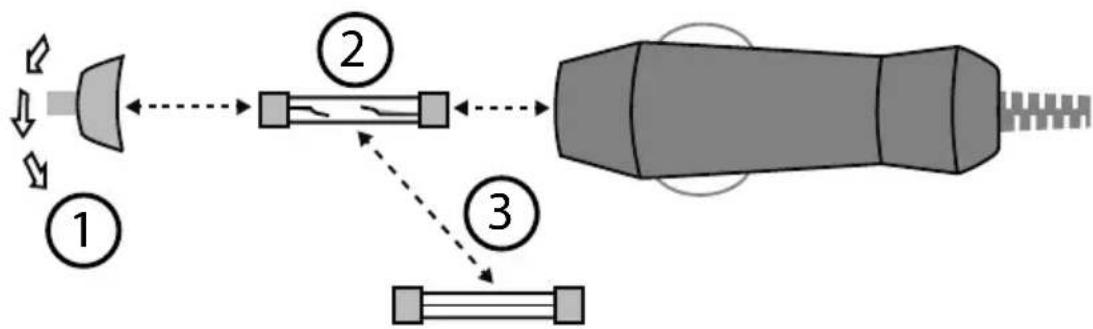

L'adaptateur voiture ne fournit pas de courant

- Le fusible a brûlé. Tournez la pointe en métal (1) de l'adaptateur voiture et enlevez le fusible (2). Puis remplacez le fusible par un fusible de valeur équivalente (3) du type T 2 AL, 250 V.

14. Nettoyage

Avant de nettoyer l'appareil, débranchez l'adaptateur secteur et tous les câbles de connexion.

• N'utilisez ni solvants ni détergents corrosifs ou gazeux.
- Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux.
- Veillez à ne pas laisser de gouttes d'eau sur l'appareil. L'eau peut provoquer une altération permanente des couleurs.
- N'exposez pas l'écran à un rayonnement solaire intense ni aux rayons ultraviolets.

ATTENTION!

Le boîtier de l'écran ne contient aucune pièce nécessitant un entretien ou un nettoyage.

15. Recyclage

EMBALLAGE

Votre appareil se trouve dans un emballage de protection afin d'éviter qu'il ne soit endommagé au cours du transport. Les emballages sont des matières premières et peuvent être recyclés ou réintégrés dans le circuit des matières premières.

APPAREIL

L'appareil est équipé d'une batterie lithium haute performance intégrée. Une fois l'appareil arrivé en fin de vie, ne le jetez en aucun cas avec les déchets domestiques, mais renseignez-vous auprès de votre municipalité pour savoir où se trouvent les points de collecte des déchets électriques et électroniques afin de garantir un recyclage réglementaire.

PILES

Les piles/batteries usagées/défectueuses ne sont pas des déchets domestiques ! Elles doivent être déposées dans un lieu de collecte des piles usagées.

16. Caractéristiques techniques

REMARQUE CONCERNANT LA CHARGE ÉLECTROSTATIQUE :

En cas de dysfonctionnement de l'appareil dû à une charge électrostatique, réinitialisez l'appareil en le débranchant provisoirement du réseau électrique et en le laissant éteint pendant environ 30 secondes.

APPAREIL PRINCIPAL

Tension/courant d'entrée : DC 9-12 V 2000 mA

Tension/courant de sortie : DC 9-12 V 750 mA

Consommation : < 15 W

Dimensions de l'appareil : Env. 190 x 143 x 41 mm (lxHxP)

Poids : Env. 593 g

Température ambiante

en fonctionnement : 0° C à +40° C

Température de stockage : 0° C à +40° C

Humidité de l'air : 45% à 75%

Formats compatibles : mp3 ; avi ; mpeg ; jpg

ÉCRAN

Diagonale : 7" (env. 18 cm)

Résolution : 480 x 234

Sortie AV

Signal vidéo : FBAS

Entrée vidéo/audio : Prise jack 3,5 mm

Sortie coaxiale : Prise jack 3,5 mm

USB

Version : 2.0

Tension de sortie : 5 V=200 mA max.

OREILLETTES

Référence : JY-E 8085

SORTIE CASQUE

Connectique : Prise jack 3,5 mm

Niveau sonore : 94 dB max.

MONITEUR

Tension/courant d'entrée : DC 9-12 V 750 mA

Dimensions de l'appareil : Env. 190 x 143 x 24 mm (lxHxP)

Poids : Env. 300 g

ENTRÉE AV

Signal vidéo : FBAS

Entrée vidéo/audio : Prise jack 3,5 mm

ADAPTATEUR SECTEUR

Fabricant : Mass Power Electronic Limited

Référence : WFF-0900200VE

Entrée : AC 100-240 V \~ 50/60 Hz ; 0,4 A

Sortie : DC 9 V 2,0 A ;

Classe de protection : II

ADAPTATEUR VOITURE

Fabricant : Shenzhen Yijiaxing Electronics

Référence : YJX00314

Tension/courant d'entrée : DC 12 V 2000 mA

Tension/courant de sortie : DC 12 V 2000 mA

Fusible : T 2 AL ; 250 V

BATTERIE LI-POLYMÈRE RECHARGEABLE

Fabricant : Great Power Battery Co., Ltd.

Référence : GSP456080*2S

Tension nominale : DC 7,4 V = 1800 mAh, 13,32Wh

Sous réserve de modifications techniques !

C€

Pièces de voitures et accessoires DEKRA Automobil Test Center DEKRA testé 550-020113

17. Mentions légales

Copyright © 2015

Tous droits réservés.

Le présent mode d'emploi est protégé par le copyright.

La reproduction sous forme mécanique, électronique ou sous toute autre forme que ce soit est interdite sans l'autorisation écrite du fabricant.

Le copyright est la propriété de la société :

Medion AG

Am Zehnthof 77

45307 Essen

Allemagne

Le mode d'emploi peut être à nouveau commandé auprès du service hotline et téléchargé sur le portail de service www.medion.com/fr/service/accueil/.

Vous pouvez aussi scanner le code QR ci-dessus et charger le mode d'emploi sur votre terminal mobile via le portail de service.
