107223 - Station Météo AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo sans fil
Marque	Avidsen
Modèle	107223
Dimensions de la station	142 mm x 120 mm x 25 mm
Dimensions de la sonde extérieure	60 mm x 95 mm x 25 mm
Alimentation station	3 piles LR3 (AAA) non fournies
Alimentation sonde	2 piles LR3 (AAA) non fournies
Autonomie des piles	1 à 2 ans en utilisation normale
Fréquence de transmission	433,92 MHz
Portée maximum	80 m en champ libre
Fonctions principales	Affichage températures intérieures et extérieures, hygrométrie, heure (12/24h), réveil (2 alarmes), prévisions météo, phases de lune, rétroéclairage
Indices de tendance	Températures extérieure et intérieure
Réglage heure automatique	Par réception du signal DCF77
Unité de température	°C / °F sélectionnable
Nombre de canaux sonde	3 (1, 2, 3)
Entretien et nettoyage	Ne pas utiliser de produits abrasifs ou corrosifs ; éviter l'exposition directe au soleil ; ne pas démonter
Sécurité	Piles tenues hors de portée des enfants ; ne pas jeter les piles au feu ; ne pas court-circuiter ; ne pas recharger
Garantie	2 ans, pièces et main-d'œuvre, à compter de la date d'achat
Assistance téléphonique	0892 701 369 (0,337 €/min) du lundi au vendredi 9h-12h et 14h-18h

FOIRE AUX QUESTIONS - 107223 AVIDSEN

Comment associer la sonde extérieure à la station ?

Après avoir inséré les piles dans la station et la sonde, l'association est automatique. Si nécessaire, appuyez sur la touche CH de la station pour sélectionner le canal 1, 2 ou 3. Sur la sonde, sélectionnez le même numéro de canal en appuyant sur la touche TX (plusieurs appuis si besoin). La sonde émet alors un signal radio et la station affiche les données dans quelques secondes.

Comment régler l'heure manuellement ?

Maintenez la touche TIME enfoncée jusqu'au bip sonore. L'année clignote. Utilisez les touches UP et DOWN pour régler l'année, puis appuyez sur TIME pour valider. Réglez successivement le mois, la date, le jour de la semaine, le format 12/24h, l'heure, les minutes et le fuseau horaire en validant chaque étape avec TIME.

Comment régler l'alarme ?

Depuis l'affichage de l'heure, appuyez sur ALM pour afficher A1 ou A2. Maintenez ALM enfoncée pour entrer en réglage. Utilisez UP et DOWN pour régler l'heure et les minutes, validez avec ALM. Pour activer les alarmes, depuis l'heure, appuyez sur UP pour sélectionner A1, A2 ou les deux (icône d'alarme affichée).

Comment changer l'unité de température (Celsius/Fahrenheit) ?

Depuis l'affichage de l'heure, appuyez sur la touche DOWN pour basculer entre °C et °F.

Comment faire une mise à l'heure automatique via le signal DCF77 ?

Maintenez la touche DOWN enfoncée jusqu'au bip sonore. La station se met en réception radio et tente de capter le signal horaire DCF77 pour mettre à jour automatiquement l'heure et la date. Assurez-vous que le fuseau horaire est correctement réglé.

Que faire si la sonde n'est pas reçue par la station ?

Vérifiez que les piles sont correctement installées et que le canal sélectionné sur la station correspond à celui de la sonde. Réduisez la distance entre la station et la sonde (portée max 80 m en champ libre). Évitez les obstacles métalliques ou murs épais. Si nécessaire, répétez la procédure d'association en forçant l'appui sur TX.

Comment remplacer les piles ?

Utilisez 3 piles alcalines LR3 (AAA) pour la station et 2 piles alcalines LR3 pour la sonde extérieure. Respectez la polarité indiquée. La durée de vie des piles est de 1 à 2 ans en utilisation normale.

Quelle est la portée entre la station et la sonde ?

La portée est de 80 mètres en champ libre. Les murs, obstacles métalliques ou interférences peuvent réduire cette distance.

Que faire en cas de dysfonctionnement ?

Contactez la hotline Avidsen au 0892 701 369 (0,337 €/min) du lundi au vendredi de 9h à 12h et de 14h à 18h. N'ouvrez pas l'appareil, cela annulerait la garantie.

Comment nettoyer la station météo ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou corrosifs qui pourraient rayer le plastique ou endommager les circuits. Évitez l'exposition directe au soleil.

MODE D'EMPLOI 107223 AVIDSEN

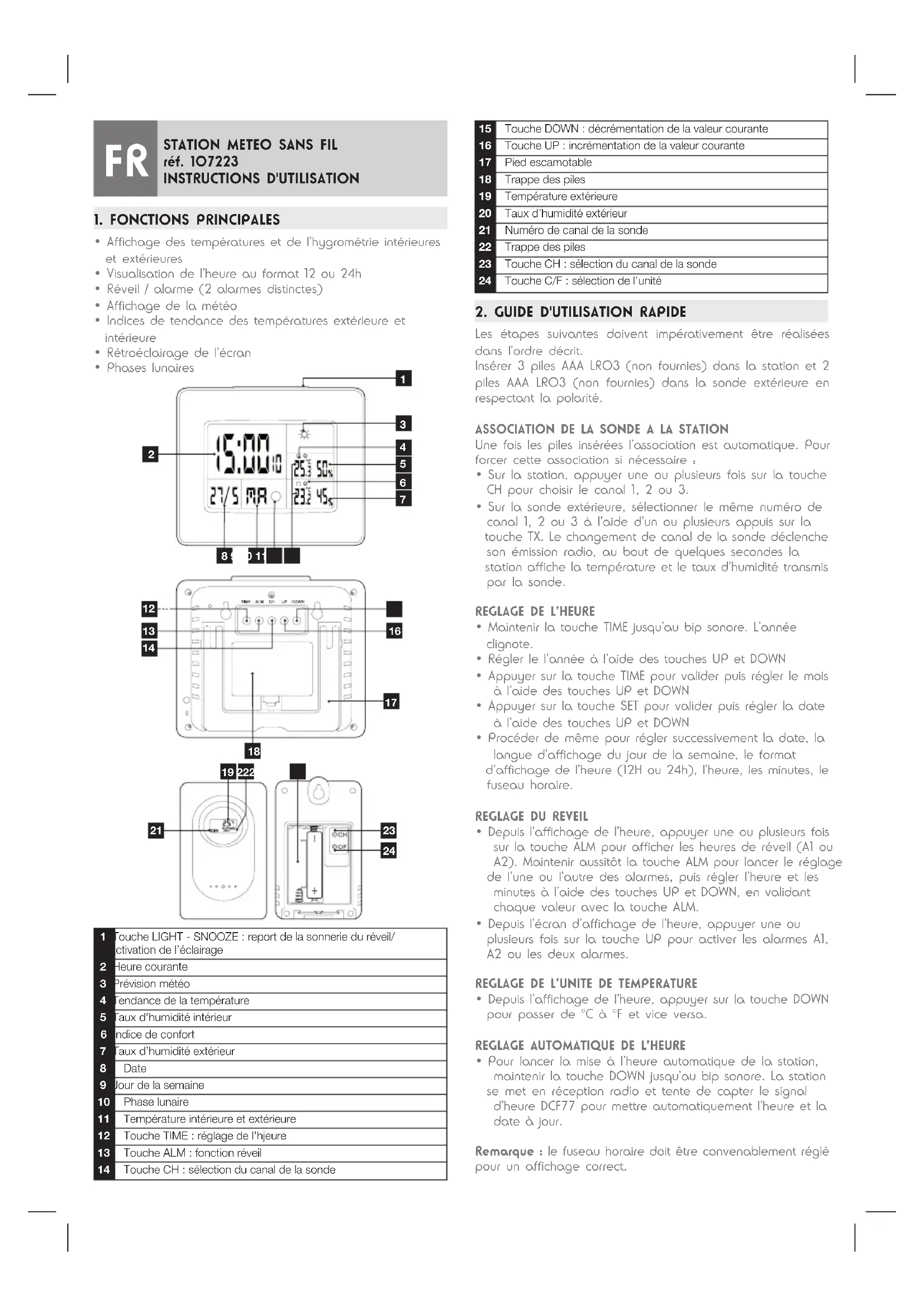

STATION METEO SANS FIL réf. 107223 INSTRUCTIONS D'UTILISATION

1. FONCTIONS PRINCIPALES

• Affichage des températures et de l'hygrométrie interieures et extérieures
• Visualisation de l'heure au format 12 ou 24h
• Réveil / alarme (2 alarmes distinctes)
• Affichage de la météo
• Indices de tendance des températures extérieure et interieure
• Rétroécloairage de l'écran
• Phases lunes

1	Touchche LIGHT - SNOOZE : report de la sonnerie du réveil/activation de l'éclairage
2	Heure courante
3	Prévision météo
4	Tendance de la température
5	Taux d'humidité interieur
6	Indice de comport
7	Taux d'humidité extérieur
8	Date
9	Jour de la semaine
10	Phase lunaire
11	Température interieure et extérieure

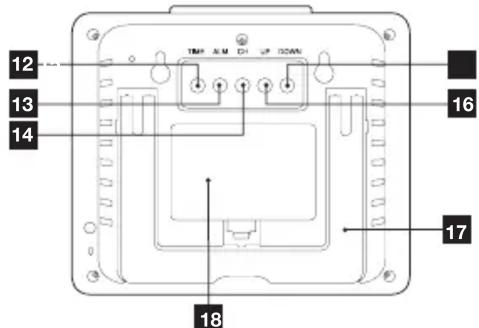

12	Touchche TIME : réglage de l'hjeuré
13	Touchche ALM : fonction réveil
14	Touchche CH : sélection du canal de la sonde

15	Touche DOWN: déprémentation de la valeur courante
16	Touche UP: incrémentation de la valeur courante
17	Pied escamtable
18	Trappe des piles

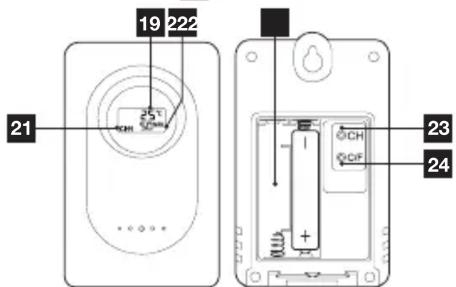

19	Température extérieure
20	Taux d'humidité extérieur
21	Numéro de canal de la sonde
22	Trappe des piles
23	Touche CH: sélection du canal de la sonde
24	Touche C/F: sélection de l'unité

2. GUIDE D'UTILISATION RAPIDE

Les étapes suivantes doivent impérativement être réalisées dans l'ordre spécifique.

Insérer 3 piles AAA LRO3 (non fournies) dans la station et 2 piles AAA LRO3 (non fournies) dans la sonde extérieure en respectant la polarité.

ASSOCIATION DE LA SONDE A LA STATION

Une fois les piles insérées l'association est automatique. Pour forcer cette association si nécessaire :

• Sur la station, appuyer une ou plusieurs fois sur la touche CH pourCHOIR le canal 1,2 ou 3.

• Sur la sonde extérieure, selectionner le même numero de canal 1, 2 ou 3 à l'aide d'un ou plusieurs appuis sur la touche TX. Le changement de canal de la sonde déclenché son émission radio, au bout de quelques secondes la station affiche la température et le taux d'humidité transmis par la sonde.

REGLAGE DE L'HEURE

• Maintenir la touche TIME jusqu'au bip sonore. L'année clignote.
• Regler le l'année à l'aide des touches UP et DOWN
• Appuyer sur la touche TIME pour valider puis régler le mois à l'aide des touches UP et DOWN
  Appuyer sur la touche SET pour valider puis régler la date à l'aide des touches UP et DOWN
• Proceder de même pour régler successivement la date, la longue d'affichage du jour de la semaine, le format d'affichage de l'heure (12H ou 24h), l'heure, les minutes, le fuseau horaire.

REGLAGE DU REVEIL

• Depuis l'affichage de l'heure, appuyer une ou plusieurs fois sur la touche ALM pour afficher les heures de réveil (Al ou A2). Maintenir aussi le touche ALM pour lancer le réglage de l'une ou l'autre des alarmes, puis régler l'heure et les minutes à l'aide des touches UP et DOWN, en validant chaque valeur avec la touche ALM.
• Depuis l'écran d'affichage de l'heure, appuyer une ou plusieurs fois sur la touche UP pour activer les alarmes A1, A2 ou les deux alarmes.

REGLAGE DE L'UNITE DE TEMPERATURE

• Depuis l'affichage de l'heure, appuyer sur la touche DOWN pour passer de °C à °F et vice versa.

REGLAGE AUTOMATIQUE DE L'HEURE

• Pour lancer la mise à l'heure automatique de la station, notamment la touche DOWN jusqu'àp biP sonore. La station se met en reception radio et tente de capter le signal d'heure DCF77 pourmettre automatiquement l'heure et la date à jour.

Remarque : le fuseau horaire doit être convenablement régle pour un affichage correct.

3. PRECAUTIONS

Ne pas nettoyer l'appareil avec un produit abrasif ou corrosif.
Ce dernier peut rayer les parties en plastique et endommager les circuits électroniques.

Ne pas démonter. Tout démontage peut provoquer dommages sur l'appareil et entraîner l'annulation de la garantie.

Ne pas soumettre l'appareil à une exposition directe des rayons du soleil.

La station est prévue pour une utilisation exclusivement interieure. La sonde ne doit pas etre exposée directement aux intermpérières, un porche ou un lieu couvert sont préferables.

4. CHARACTERISTIQUES TECHNIQUES

Alimentation :

• La station fonctionne avec 3 piles LR3 (non fournies)

• La sonde fonctionne avec 2 piles LR3 (non fournies)

Autonomie : 1 à 2 ans dans le cadre d'une utilisation normale. Fréquence : 433.92MHz

Portée entre la sonde et la station : 8Om en champ libre.
Dimensions de la station : 142mm x 12Omm x 25mm
Dimensions de la sonde : 6Omm x 95mm x 25mm

L'unité centrale est à poser sur une surface plane. La sonde peut être fixée au mur ou posée.

5. INFORMATIONS COMPLEMENTAIES

Remplacement des piles

La durée de vie des piles est d'une à deux années dans le cadre d'utilisation normale.

Utiliser 3 piles alcalines de type LRO3 AAA pour la station et 2 piles alcalines de type LRO3 AAA pour la sonde extérieure en respectant la polarité indiquée.

Garantie

Ce produit est garanti 2 ans, pieces et main d'oeuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie. La garantie ne couvre pas les dommages causés par néligence, par chocs et accidents. Aucun des éléments de ce produit ne doit être ouvert ou réparé, excepté pour l'insertion des piles ou pour leur remplacement, par des personnes étrangères à la société AVIDSEN. Toute intervention sur l'appareil annulera la garantie.

Mise au rebut et recyclage

Il est interdit de jeter les piles usagées dans une poubelle ordinaire. Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre qui renvoient à l'interdiction de les jeter dans une poubelle ordinaire. Les

désignations des métaux lourds correspondants sont les suivants : Cd= cadmium, Hg= mercure, Pb= plomb. Vous

pouvez restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri de matérielaux recyclables) qui

dont dans l'obligation de les recupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez les dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort! Si cela devoit arriver malgré tout, consultez immidiatement un medecin ou rendez-vous à l'hopital. Faites attention de ne pas courtcircuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion!

des

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures menagères. Les substances dangereuses quils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprene des appareils par votre distributeur ou utilisez les moyens de collecte

selective mis à votre disposition par votre commune.

Assistance tlephonique

En cas de problème, contactez notre Hotline au

O892 701 369

(Auditotel : O,337 Euros TTC/min)

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

DECLARATION DE CONFORMITE

A la directive R&TTE

AVIDSEN déclare que l'équipement : Station météo sansréference IO7223
Est conforme à la directive R&TTE 1999/5/CE et que sa conformité a été évaluée selon les normes applicables en vigueur :
- EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011
- EN 301 489-1 V1.9.2
- EN 301 489-3 V1.4.1
- EN 3OO 22O-2 V2.4.1
EN3OO33O-2V1.5.1
A Chombray les Tours le 27/O5/2014
