MODE D'EMPLOI Sib Evo 5.1.2 FOCAL

Sib Evo Dolby Atmos® Système 5.1.2 / System 5.1.2

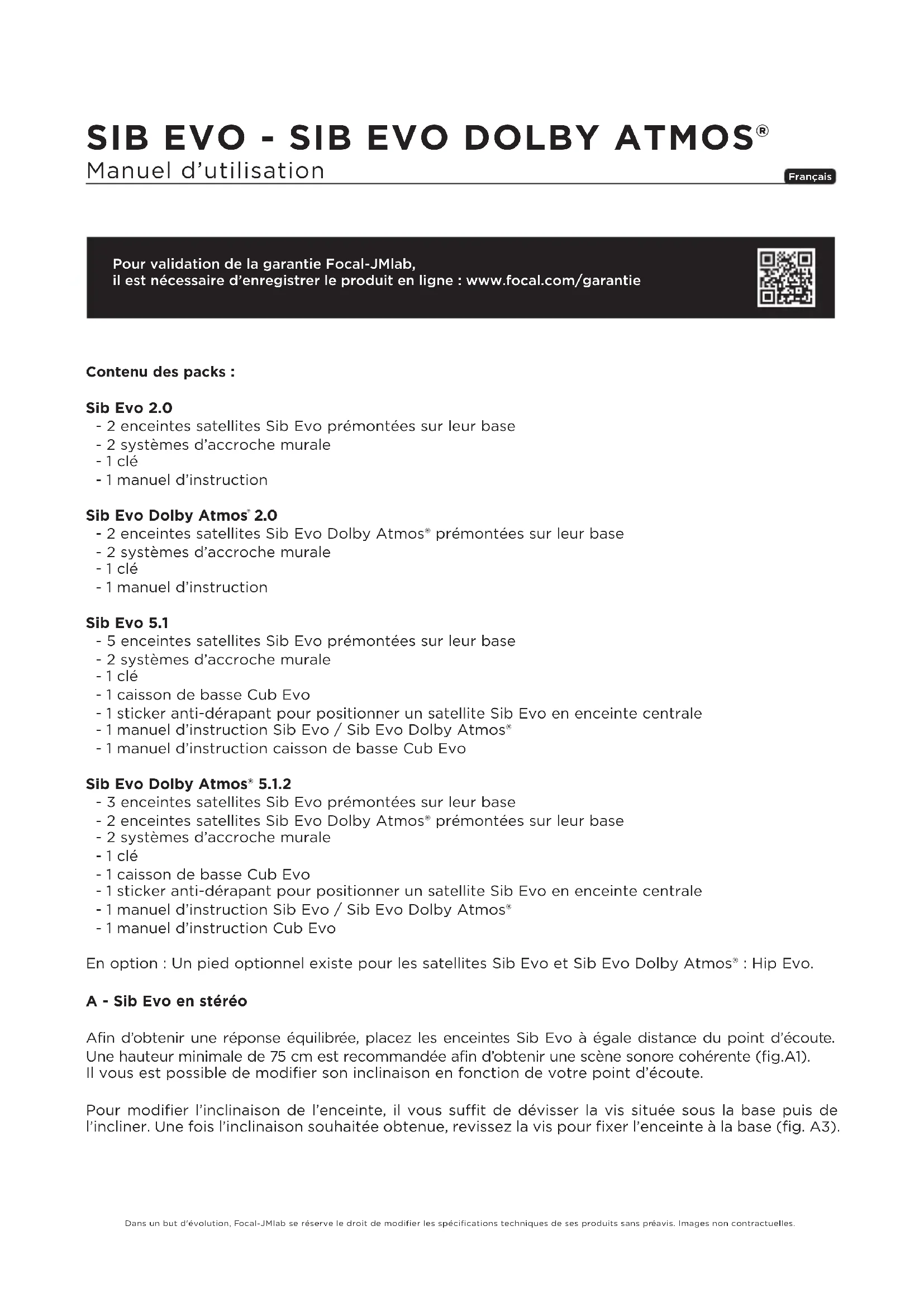

(295x195x190mm) Weight (unit) 7lbs (3.25 kg) Notice_SibEvo_SibEvo DolbyAtmos.indd 7 21/02/17 12:06SIB EVO - SIB EVO DOLBY ATMOS® Manuel d’utilisation Pour validation de la garantie Focal-JMlab, il est nécessaire d’enregistrer le produit en ligne : www.focal.com/garantie Français Contenu des packs : Sib Evo 2.0 - 2 enceintes satellites Sib Evo prémontées sur leur base - 2 systèmes d’accroche murale - 1 clé - 1 manuel d’instruction Sib Evo Dolby Atmos

- 2 enceintes satellites Sib Evo Dolby Atmos® prémontées sur leur base - 2 systèmes d’accroche murale - 1 clé - 1 manuel d’instruction Sib Evo 5.1 - 5 enceintes satellites Sib Evo prémontées sur leur base - 2 systèmes d’accroche murale - 1 clé - 1 caisson de basse Cub Evo - 1 sticker anti-dérapant pour positionner un satellite Sib Evo en enceinte centrale - 1 manuel d’instruction Sib Evo / Sib Evo Dolby Atmos® - 1 manuel d’instruction caisson de basse Cub Evo Sib Evo Dolby Atmos® 5.1.2 - 3 enceintes satellites Sib Evo prémontées sur leur base - 2 enceintes satellites Sib Evo Dolby Atmos® prémontées sur leur base - 2 systèmes d’accroche murale - 1 clé - 1 caisson de basse Cub Evo - 1 sticker anti-dérapant pour positionner un satellite Sib Evo en enceinte centrale - 1 manuel d’instruction Sib Evo / Sib Evo Dolby Atmos® - 1 manuel d’instruction Cub Evo En option : Un pied optionnel existe pour les satellites Sib Evo et Sib Evo Dolby Atmos® : Hip Evo. A - Sib Evo en stéréo Afin d’obtenir une réponse équilibrée, placez les enceintes Sib Evo à égale distance du point d’écoute. Une hauteur minimale de 75 cm est recommandée afin d’obtenir une scène sonore cohérente (fig.A1). Il vous est possible de modifier son inclinaison en fonction de votre point d’écoute. Pour modifier l’inclinaison de l’enceinte, il vous suffit de dévisser la vis située sous la base puis de l’incliner. Une fois l’inclinaison souhaitée obtenue, revissez la vis pour fixer l’enceinte à la base (fig. A3). Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles. Notice_SibEvo_SibEvo DolbyAtmos.indd 8 21/02/17 12:069 SIB EVO - SIB EVO DOLBY ATMOS® Manuel d’utilisation B - Sib Evo en Home Cinéma 5.1

1- Enceinte centrale :

Pour une utilisation du satellite Sib Evo en enceinte centrale, dévissez la base en caoutchouc de l’enceinte, collez l’adhésif antidérapant comme indiqué sur (fig. B1) puis positionnez l’enceinte horizon- talement en la centrant sur sa base (fig. B2). L’enceinte centrale doit être positionnée à égale distance des enceintes avant gauche et droite. Orientez le logo verticalement en le faisant pivoter dans le sens des aiguilles d’une montre (fig. B2 et B3).

2- Réglage de l’inclinaison :

Sib Evo est livré avec une base préfixée. Toutefois, il vous est possible de modifier son inclinaison en fonction de votre point d’écoute. Pour modifier l’inclinaison de l’enceinte, il vous suffit de dévisser la vis située sous la base puis de l’incliner comme indiqué ci-dessus. Une fois l’inclinaison souhaitée obtenue, revissez la vis pour fixer l’enceinte à la base (fig. A3). C - Sib Evo en Home Cinéma 5.1.2 Dolby Atmos® Le pack 5.1.2 intègre 2 satellites Sib Evo Dolby Atmos® certifiés par Dolby. Ces satellites possèdent 2 haut-parleurs dont l’un est dirigé vers le haut afin d’utiliser les réflexions pour obtenir les effets Dolby Atmos®. La technologie Dolby Atmos® offre un son en 3 dimensions (3D), en intégrant la dimension verticale, c’est-à-dire la propagation du son depuis une nouvelle source d’émission sonore : le plafond. Cette nouvelle dimension apporte précision et réalisme pour une expérience sonore multicanale digne des salles de cinéma (fig. C1 et C2).

1- Enceinte centrale :

Pour une utilisation du satellite Sib Evo en enceinte centrale, dévissez la base en caoutchouc de l’enceinte, collez l’adhésif antidérapant comme indiqué sur (fig. B1) puis positionnez l’enceinte horizon- talement en la centrant sur sa base (fig. B2). L’enceinte centrale doit être positionnée à égale distance des enceintes avant gauche et droite. Orientez le logo verticalement en le faisant pivoter dans le sens des aiguilles d’une montre (fig. B2 et B3).

2- Réglage de l’inclinaison :

Toutes les enceintes du pack Sib Evo sont livrées avec une base préfixée. L’enceinte Sib Evo Dolby Atmos® est préréglée sur sa base suivant la recommandation Dolby Atmos®. Toutefois, il vous est possible de modifier son inclinaison en fonction de votre point d’écoute. - Position d’écoute inférieure à 2 mètres : inclinez l’enceinte vers l’arrière. - Position d’écoute supérieure à 2,5 mètres : inclinez l’enceinte vers l’avant. Pour modifier l’inclinaison de l’enceinte, il vous suffit de dévisser la vis située sous la base puis de l’incliner comme indiqué ci-dessus. Une fois l’inclinaison souhaitée obtenue, revissez la vis pour fixer l’enceinte à la base (fig. A3). ATTENTION : Dans le cas d’une installation Dolby Atmos®, il est recommandé de n’installer aucun obstacle (étagère, lampe, etc.) à moins d’un mètre minimum au-dessus de l’enceinte Sib Evo Dolby Atmos®, afin de ne pas perturber la réflexion du son Dolby Atmos® au plafond. Notice_SibEvo_SibEvo DolbyAtmos.indd 9 21/02/17 12:0610 SIB EVO - SIB EVO DOLBY ATMOS® Manuel d’utilisation D – Accroche murale

1- Retirez la base de l’enceinte en dévissant la vis située au-dessous de la base.

Attention : la vis vous servira lors de l’étape 3, conservez-la (fig. D1).

2- Passez le câble à travers le passage prévu de la fixation murale et accrochez la fixation au mur via

les 3 vis fournies (fig. D2).

3- Positionnez l’enceinte sur la fixation murale puis vissez-la avec la vis mise de côté lors de l’étape 1.

4- Connectez les câbles (voir E – Câblage).

5- Orientez l’enceinte en fonction de votre installation puis bloquez-la en serrant la vis située

en-dessous de la rotule avec la clé fournie (fig. D5). E – Câblage Connectez vos enceintes Sib à l’amplificateur par un câble de qualité hi-fi, entre 0.75 et 2 mm² dont l’un des conducteurs est repéré par un marquage visuel. Respectez bien la mise en phase en reliant les bornes marquées "+" de l’ampli à la borne "+" de l’enceinte correspondante. Procédez ensuite de même pour les bornes marquées "-" (fig. E1). Pour le satellite Sib Evo Dolby Atmos®, veillez à bien respecter les connecteurs indiqués à l’arrière du satellite, le haut-parleur frontal correspondant au connecteur du bas et le haut-parleur de plafond Dolby Atmos® correspondant au connecteur du haut (fig. E2, E3). Notice_SibEvo_SibEvo DolbyAtmos.indd 10 21/02/17 12:0611 SIB EVO - SIB EVO DOLBY ATMOS® Manuel d’utilisation F - Réglages de l’amplificateur audio/vidéo Nous vous recommandons de paramétrer vos enceintes Sib en mode "SMALL" dans le menu de votre amplificateur audio/vidéo. Recommandation : ● Dans le cas où votre amplificateur possède une fonction d’autocalibrage, vérifiez bien que votre amplificateur possède le dernier firmware disponible. ● Dans le cas où vous devez effectuer les réglages manuellement, nous vous recommandons : - de régler la fréquence de coupure à 80 Hz. - de doubler la distance des haut-parleurs Atmos® par rapport aux haut-parleurs frontaux. - d’augmenter le niveau sonore jusqu’à obtention du résultat satisfaisant. G - Caisson de grave Pour la reproduction des basses fréquences, nous vous conseillons le caisson de grave Cub Evo. H - Période de rodage Les haut-parleurs utilisés dans Sib Evo utilisent des éléments mécaniques complexes qui exigent une période de rodage pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de tem- pérature et d’humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner l’enceinte acoustique une vingtaine d’heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter intégralement des perfor- mances de vos enceintes. I – Entretien L’entretien des enceintes Sib Evo se limite à un dépoussiérage uniquement à l’aide d’un tissu microfibre sec. Si l’enceinte est tâchée, nous vous recommandons d’utiliser uniquement un tissu microfibre humide. N’utilisez jamais de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles abrasifs pour nettoyer la surface de l’enceinte. Nous vous conseillons de l’essuyer délicatement et de ne pas appuyer fortement. Notice_SibEvo_SibEvo DolbyAtmos.indd 11 21/02/17 12:06SIB EVO - SIB EVO DOLBY ATMOS® User Manual English Please validate your Focal-JMlab warranty, it is now possible to register your product online: www.focal.com/warranty Due to constant technological advances, Focal-JMlab reserves the right to modify the technical specifications of its products without notice. Actual product may vary from images. Package Contents: Sib Evo 2.0 - 2 Sib Evo satellite loudspeakers pre-mounted to their base - 2 wall mounting systems - 1 Allen key - 1 user manual Sib Evo Dolby Atmos® 2.0 - 2 Sib Evo Dolby Atmos® satellite loudspeakers pre-mounted to their base. - 2 wall mounting systems - 1 Allen key - 1 user manual Sib Evo 5.1 - 5 Sib Evo satellite loudspeakers pre-mounted to their base - 2 wall mounting systems - 1 Allen key - 1 Cub Evo subwoofer - 1 slip-resistant sticker for using one of the Sib Evo satellite loudspeakers as a centre loudspeaker - 1 instruction manual for Sib Evo/Sib Evo Dolby Atmos® - 1 instruction manual for Cub Evo subwoofer Sib Evo Dolby Atmos® 5.1.2 - 3 Sib Evo satellite loudspeakers pre-mounted to their base - 2 Sib Evo Dolby Atmos® satellite loudspeakers pre-mounted to their base. - 2 wall mounting systems - 1 Allen key - 1 Cub Evo subwoofer - 1 slip-resistant sticker for using one of the Sib Evo satellite loudspeakers as a centre loudspeaker - 1 instruction manual for Sib Evo/Sib Evo Dolby Atmos® - 1 user manual for Cub Evo subwoofer Optional: an stand, Hip Evo, is available for Sib Evo and Sib Evo Dolby Atmos® satellite loudspeakers. A - Sib Evo in a Stereo Setup In order to balance response, place the Sib Evo loudspeakers the same distance away from the listening point. A minimum height of 30″ (75cm) is recommended in order to obtain a coherent soundstage (fig. A1). You can adjust the angle of inclination of the loudspeakers according to your listening point. To adjust the angle of inclination, simply loosen the screw under the base and adjust as required. Once you have the desired angle, tighten the screw to secure the loudspeaker to its base. (fig. A3). Notice_SibEvo_SibEvo DolbyAtmos.indd 12 21/02/17 12:0613 SIB EVO - SIB EVO DOLBY ATMOS® User Manual B - Sib Evo in a 5.1 Home Cinema Setup
