MODE D'EMPLOI On Wall 302 FOCAL

Montage bumpers Montage porte tissu Vue bornier

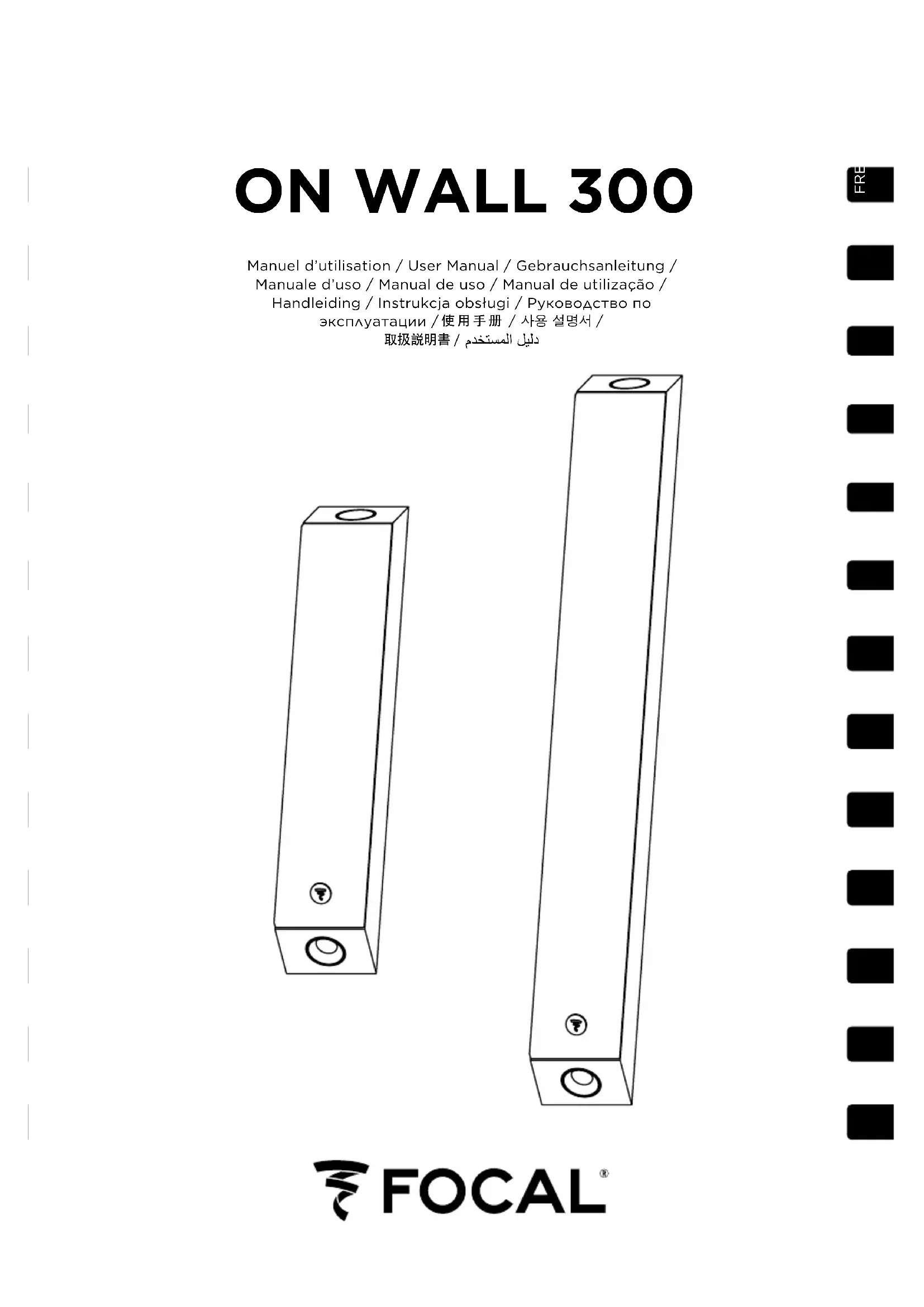

Vue TV + enceintes 302 et enceinte 3015 ON WALL 300 Manuel d’utilisation / User manual

Type Enceinte 2 voies Enceinte 2 voies et demie Haut-parleurs 2 x Medium grave Flax 100 mm 1 x Tweeter TNF 25 mm 4 x Medium grave Flax 100 mm 1 x Tweeter TNF 25 mm Sensibilité (2,83V/1m) 87 dB 91 dB Bande Passante (±3 dB) 53 Hz - 28 kHz 50 Hz - 28 kHz Coupure basse (-6 dB) 44 Hz 40 Hz Impédance nominale 8 Ω 8 Ω Impédance minimale 5,5 Ω 5 Ω Puissance ampli recommandée 25 - 130 W 40 - 180 W Fréquence de filtrage 2 500 Hz 1 100 Hz - 2 500 Hz Dimensions enceinte (H x L x P) 80 x 15,5 x 9 cm 125 x 15,5 x 9 cm Poids net (avec porte tissu) 5,9 kg 9,4 kg Dimensions carton (H x L x P) 91 x 30 x 23 cm 138 x 30 x 21 cm Poids net (avec carton) 7,7 kg 12 kg

(138x30x21cm) Net weight (with packaging) 16.97lbs (7.7kg) 26.45lbs (12kg)FR À LIRE EN PREMIER ! INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ! Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.

3. Observez tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas cet appareil à

6. Nettoyez uniquement avec un

7. N'obstruez aucun orifice de

ventilation. Installez l'appareil en suivant les instructions du fabricant.

8. N'installez pas l'appareil à

proximité d'une source de chaleur tel qu'un radiateur, une cuisinière, une bouche de chauage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.

9. Utilisez uniquement les accessoires

recommandés par le fabricant.

10. N'utilisez que les chariots, pieds,

trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil. Lorsqu'un chariot est utilisé, redoublez de prudence pendant le déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basculement.

11. Toute tâche de maintenance doit

être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tels que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.

12. Afin d’éviter des dommages

auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L’écoute d’enceintes à forte puissance peut endommager l’oreille de l’utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d’oreille, acouphènes, hyperacousie). L’exposition des oreilles à un volume excessif (supérieur à 85 dB) pendant plus d’une heure peut endommager l’ouïe irréversiblement." (CEI 60417-6044) Pour validation de la garantie Focal-JMlab, il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie Vous venez d’acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d’exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement. Manutention (fig. A) Il est fortement conseillé de soulever les produits à deux personnes lors du déballage et de l’installation au mur. Porte-tissus (fig. B) Les enceintes On Wall sont livrées avec des porte-tissus permettant de protéger les haut-parleurs. Vous pouvez les mettre ou les enlever facilement grâce à leur système d’accroche magnétique. Branchements (fig. C & D) Les connecteurs des enceintes On Wall assurent des contacts fiables et polyvalents pour des câbles dénudés. Le diamètre du câble ne doit pas dépasser 4 mm. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué « + » doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué « - » sur la borne négative. Si cette condition n’est pas respectée, l’image stéréo et la Français Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.FR

ON WALL 300 Manuel d’utilisation perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriés à la longueur : votre revendeur saura vous conseiller. Installation des enceintes (fig. E & F) Les enceintes On Wall doivent être centrées par rapport à votre écran. Le tweeter (haut-parleur des aigus) doit être aligné avec le milieu de votre écran horizontalement pour les enceintes gauche et droite, et verticalement pour l’enceinte centrale (fig. F). Pour optimiser les effets sonores, les enceintes doivent être placées à proximité de votre écran, au plus proche. Nous vous conseillons de placer votre enceinte centrale, à l’horizontal, sous votre écran. En position horizontale, vous pouvez tourner le logo car il est rotatif. Orientez le logo verticalement en le faisant pivoter (fig. E). Fixation au mur (fig. G, H & I)

• Coller les patins sur l’arrière de l’enceinte aux emplacements prévus aux quatre coins (fig. G).

• Utiliser le gabarit pour bien positionner les trous au mur. Le gabarit vous indique où percer les trous, en position verticale ou horizontale (recto/verso). Avant de percer, veiller à bien contrôler le niveau pour que l’enceinte soit bien en position verticale ou horizontale. Les vis et chevilles de fixation ne sont pas fournies. N’utiliser que des chevilles de fixation adaptées à la nature de votre cloison.

• Comme toute opération de fixation murale ou au plafond, l’installation des enceintes peut comporter des risques et les modalités de percement et de fixation dans les murs, plafonds ou autre surface répondent à des conditions et normes de construction, aménagement, sécurité et câblage en vigueur applicables aux supports concernés. C’est la raison pour laquelle les opérations de perçage, de fixation et d’installation correspondantes doivent être effectuées par un professionnel qualifié et informé des normes d’installation et de sécurité . Focal ne fournit aucune garantie de destination à un support ou une installation donnée, la mise en œuvre de l’installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas de décrochage, chute, accident et/ou tout autre conséquence ou dommage de quelque nature qu’il soit lié à l’installation des enceintes.

• Connecter les câbles à l’enceinte en respectant la polarité (+/-) avant de l’accrocher au mur.

• Présenter l’enceinte en face des accroches murales. Enclencher bien l’enceinte sur les supports en exerçant une pression sur le haut de celle-ci (fig. H & I). Veiller à ce que les deux supports soient bien enclenchés. Période de rodage Les haut-parleurs utilisés dans les enceintes On Wall sont des éléments mécaniques complexes qui exigent une période d’adaptation pour fonctionner aux meilleures de leur performance et s‘adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures consécutives. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter pleinement des performances de vos enceintes On Wall. Précautions particulières L’entretien des enceintes On Wall se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurant pour nettoyer la surface de l’enceinte. Eviter la proximité d’une source de chaleur. Choix de l’amplificateur Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire, un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes On Wall sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura vous accompagner dans votre choix, en fonction de vos goûts et de votre budget. Conditions de garantie La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera réparé ou remplacé et vous sera rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.EN READ FIRST ! IMPORTANT SAFETY INSTRUCTIONS ! An exclamation mark in an equilateral triangle warns the user that the manual contains important instructions on how to use and look after the device.

Élimination correcte de ce produit. Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l’UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
