DT53NB - Récepteur TV numérique SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de réception	DVB-T (TNT terrestre)
Norme de décodage vidéo	MPEG-2
Définition supportée	Standard Definition (SD)
Connectique TV	2 prises Péritel (TV + AUX)
Entrée antenne	Prise coaxiale avec bypass RF
Guide électronique des programmes	EPG programme en cours et suivant
Télétexte	Oui
Sous-titres	Oui
Contrôle parental	Oui, code PIN, norme CSA
Enregistrement	Sur magnétoscope ou DVD via Péritel AUX
Listes de favoris	Oui
Verrouillage de chaîne	Oui
Consommation en veille	Moins de 2 W
Consommation en fonctionnement	Moins de 5 W
Dimensions (L x H x P)	180 x 97 x 33 mm
Poids	360 g
Couleur	Noir

FOIRE AUX QUESTIONS - DT53NB SAGEM

Quelles chaînes TNT le SAGEM DT53NB peut-il recevoir ?

Le DT53NB reçoit les chaînes TNT gratuites diffusées en MPEG-2 (définition standard). Dans les zones couvertes, vous accédez aux 18 chaînes nationales gratuites ainsi qu'aux chaînes locales disponibles. Il ne décode pas les chaînes MPEG-4 ni les chaînes HD.

Comment connecter le DT53NB à mon téléviseur ?

Le décodeur dispose de 2 prises Péritel. Branchez la prise TV sur votre téléviseur via un câble Péritel, et la prise AUX sur un magnétoscope ou enregistreur DVD. Connectez ensuite le câble coaxial de votre antenne TNT à l'entrée antenne du décodeur.

Le DT53NB est-il compatible avec la haute définition (HD) ?

Non. Le DT53NB est un décodeur SD uniquement, compatible MPEG-2. Il ne supporte ni la norme MPEG-4 ni les résolutions HD. Pour recevoir les chaînes HD de la TNT, il faut un décodeur TNT HD compatible MPEG-4.

Comment lancer une recherche automatique des chaînes ?

Depuis le menu principal, accédez à Installation puis à Recherche automatique des chaînes. Le décodeur balaie automatiquement les fréquences DVB-T et mémorise toutes les chaînes disponibles dans votre zone de réception.

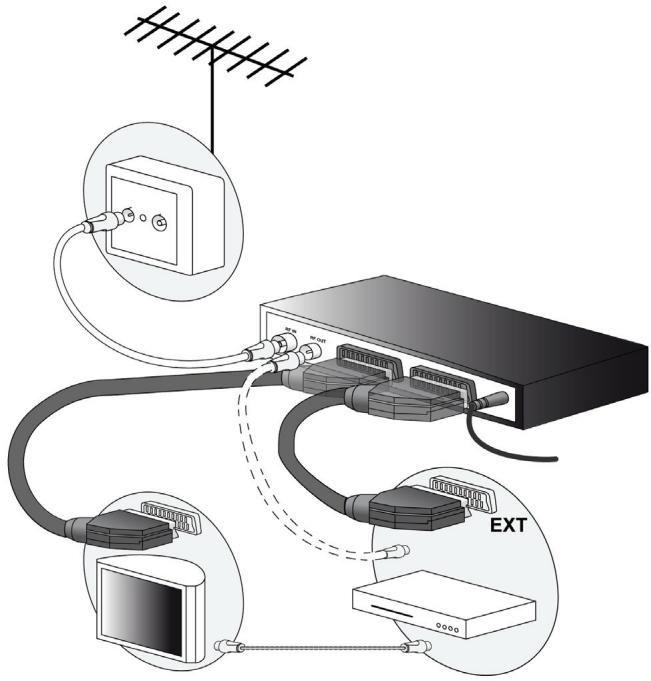

Puis-je enregistrer des émissions avec le DT53NB ?

Le DT53NB permet l'enregistrement sur un magnétoscope ou enregistreur DVD branché sur la prise Péritel AUX. Il ne dispose pas de port USB ni de disque dur intégré. La programmation se fait via la télécommande du décodeur.

Comment activer le contrôle parental ?

Dans le menu, accédez à la section Contrôle parental et saisissez votre code PIN (0000 par défaut). Vous pouvez verrouiller certaines chaînes ou restreindre l'accès selon la classification CSA des programmes.

Le décodeur ne trouve aucune chaîne, que faire ?

Vérifiez que le câble d'antenne est bien connecté et que vous êtes dans une zone couverte par la TNT. Assurez-vous que l'antenne est orientée vers l'émetteur le plus proche. Relancez ensuite une recherche automatique des chaînes depuis le menu Installation.

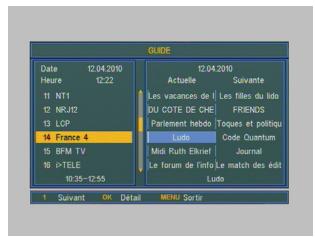

Comment utiliser le guide électronique des programmes (EPG) ?

Appuyez sur la touche EPG ou Guide de la télécommande. Le DT53NB affiche les informations du programme en cours et du programme suivant pour la chaîne sélectionnée.

Quelle est la consommation électrique du DT53NB ?

En fonctionnement, le DT53NB consomme moins de 5 watts. En veille, la consommation descend sous 2 watts, ce qui en fait un appareil particulièrement économe en énergie.

Le DT53NB supporte-t-il le télétexte et les sous-titres ?

Oui. Le décodeur prend en charge le télétexte numérique et les sous-titres. Appuyez sur la touche Text ou Télétexte de la télécommande pour accéder aux pages télétexte pendant la diffusion.

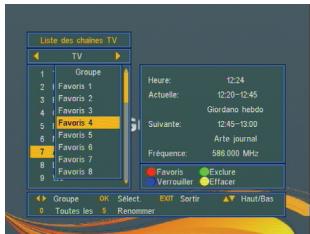

Puis-je créer des listes de chaînes favorites ?

Oui, le DT53NB permet de constituer des listes de chaînes favorites. Depuis le menu chaînes, marquez vos chaînes préférées pour n'afficher que celles-ci lors de la navigation.

Comment réinitialiser le DT53NB aux paramètres d'usine ?

Dans le menu Configuration ou Installation, sélectionnez l'option Réinitialisation usine. Confirmez la remise à zéro. Toutes les chaînes mémorisées et les réglages personnels seront effacés ; une nouvelle recherche de chaînes sera nécessaire.

MODE D'EMPLOI DT53NB SAGEM

Récepteur de télévision

La nouvelle génération de récepteurs vous ouvre les portes des derniers services numériques et vous permet, ainsi qu'à votre famille, de désiroir aisément parmi les valeurs fonctions de la télévision numérique.

Dès que vous aurez raccordé votre récepteur, vous pourrez profiter de la totalité des services. Vous pourrez mettre à jour leur récepteur par le signal reçu si de nouvelles fonctions ou nouveaux services sont disponibles.

Le récepteur Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisé.

Marquage ce:

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité et 2004/108/EC concernant la compatibilité électromagnétique, définies par le Parlement européen et le Conseil pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité de l'utilisateur.

En outre, ce marquage certifie aussi la conformité du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section "Support", ou obtenue à l'adresse suivante:

Sagemcom - Service des relations clientèle

250 route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tous droits réservés

Sagemcom est une marque déposée.

Important

Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la télévision Numérique Terrestre dans votre région.

Nous vous recommandons de faire périodiquement une recherche de chaînes afin de profiter pleinement de votre récepteur (modification de signal, nouveaux services, mise à jour logicielle...).

Le PIN code par défaut de votre récepteur est : 1234

1. Sécurité 3

Emplacement 3

Avertissements et mesures de sécurité 3

Piles. 4

Interférences 4

Entretien du récepteur 4

2. Environnement 5

Signification des logos présents sur le produit et l'emballage 5

Recyclage et élimination du produit 5

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) 6

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) 6

Consommation électrique du récepteur 6

3. Présentation 7

Contenu de l'emballage 7

Face avant du récepteur 8

Face arrière du récepteur 8

Télécommande 9

Files 9

5. Première installation 11

Sélection de la langue 11

Recherche des chaînes 11

Calage / Orientation de l'antenne 12

6. Utilisation au quotidien 14

Choisir une chaîne de télévision 14

Avec les touches P+ et P- ou les touches 0-9 14

Depuis la liste des chaînes 14

Bandeau d'information 14

Choisir une chaîne de radio 14

Ajuster le volume audio 15

Changer la liste des favoris 15

Effet Mosaic. 15

Sous-titres et Télétexte 15

Sous-titres 15

Télétexte 15

8. Enregistrements 17

Programmer un enregistrement 18

9. Menu d'installation 19

Configuration utilisateur 19

Sélection de langue 19

Sélection du standard de sortie TV 19

Sélection du format de votre téléviseur 20

Sélection du mode de signaux envoyés à toute télévision 20

Activation/Désactivation de la numérotation automatique 20

Activation/Désactivation de la veille automatique 20

Personnaliser la liste des chaînes 21

Chaines favorites 21

Modifier la liste des chaînes 22

Verrouillage parental 23

Modifier le code PIN 23

Bloquer ou débloquer des chaînes 23

Activer ou déactiver le verrouillage parental 23

Verrouiller la configuration du récepteur 24

Recherche de chaînes 24

Réinitialisation de votre récepteur 24

10. En cas de problème de réception 25

Qu'est-ce qu'une réception perturbée en numérique ? 26

Réception avec antenne d'intérieur? 26

Télécommandes universelles 26

1. Sécurité

L'utilisation du récepteur est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.

Emplacement

Afin de garantir le bon fonctionnement de votre récepteur, vous devez :

• le placer en intérieur pour le protéger contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles que des radiateurs, bougies, lampes, etc.
• le protégérer contre l'humidité, l'installer sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
• ne rien placer sur votre récepteur (ceci nuirait à sa ventilation) : les fentes d'aération situées sur le boîtier protègent votre récepteur de la surchauffe. Si vous placez le récepteur dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière du récepteur,
• le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximité du récepteur et

être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE RÉCEPTEUR ! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Raccordez le récepteur sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).
• Par précaution, en cas de danger, les prises secteur servent de dispositif de sectionnement de l'alimentation 230 V. Elles doivent donc être situées à proximité de l'appareil et être aisément accessibles.
• Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), mettez le récepteur à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur

L'appareil. Tout contact avec un liquide endommagerait votre récepteur et pourrait causer une panne. Si un liquide pénètre dans le récepteur, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.

• Veillez à ce qu'aucun liquide ou objet métallique ne pénétre dans le récepteur par ses fentes d'aération.
• Ne remettez pas sous tension le récepteur si celui-ci a récemment été soumis à d'importantes variations de températures.
• Débranche le récepteur par la prise secteur avant de brancher ou de modifier le branchement à d'autres appareils (téléviseur, magnétoscope, lecteur de DVD, etc.).

Récepteur de télévision numérique terrestre

• En cas d'orage, il est conseillé de débrancher la prise d'antenne et la prise d'alimentation. Même si le récepteur et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• Seul un personnel agréé par le fabricant peut intervenir sur le récepteur. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.

Piles

Les piles/batteries peuvent facilement être avalées par les enfants en bas âge. Ne laissez donc pas la télécommande sans surveillance.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne placez pas le récepteur à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.

Entretien du récepteur

Nettoyez votre récepteur avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du récepteur.

2. Environnement

La préparation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas être jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas être jeté avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national agréé pour améliorer la回收和再循环包装的回收。 请注意，最后一部分的翻译不符合指示，因为指示要求只提供法语翻译。正确的法语翻译应为： La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national agréé pour améliorer la récuperation et le recyclage des emballages. 但请注意，根据规则，"récuperation" 应保持不变，因为原文如此。正确的翻译应为： La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national agréé pour améliorer la récuperation et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas être jetés avec les déchets non triés.

Recyclage et élimination du produit

Pour faciliter le recyclage, respectez les règles de tri mises en place pour les déchets d'emballages.

Si votre produit contient des piles/batteries, elles ne doivent en aucun cas être jetées dans la nature ou avec les déchets non triés, mais dans les points de collecte désignés.

La réglementation Européenne exige que les produits appartenant à la famille des équipements électriques et électroniques (x) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.)
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005, leur récepteur sera repris notamment et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS)

Votre récepteur ainsi que les piles/batteries fournies sont conformes aux exigences de la directiv . Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirées.

Remarque : les piles/batteries ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.

Consommation électrique du récepteur

Afin de réduire la consommation de votre récepteur, nous vous recommandons de le mettre en veille lorsqu vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser vos récepteur pendant une période prolongée, nous vous recommandons de l'éteindre complètement et de le débrancher de la prise secteur.

Par défaut, votre récepteur est paramétré pour se mettre en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage.

Contenu de l'emballage

Votre nouvel équipement inclut :

(3)

Repère	Description
1	1 Récepteur de télévision Numérique Terrestre
2	1 télécommande et 2 piles AAA - LR03
3	ce livre utiliseur
4*	1 cable Péritel [uniquement pour le modele DT57PB EU]

Face avant du récepteur

Repère	Description
1	Voyant d' état : • Eteint : le récepteur est hors tension. • Rouge : le récepteur est en voille. • Vert : le récepteur est en fonctionnement.
2	Allumer/Mettre en voille le récepteur.

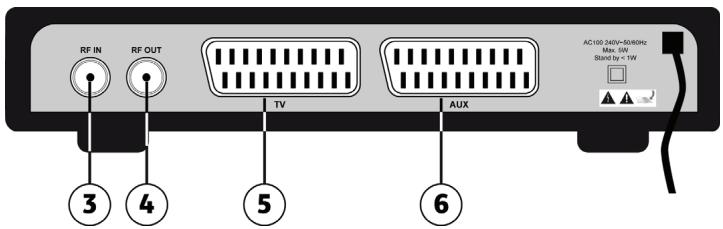

Face arrière du récepteur

Repère	Description
3	Entrée antenne hertzienne
4	Sortie antenne hertzienne
5	Prise Péritel (vers télévisueur)
6	Prise Péritel (vers équipement d'enregistrement, qualité SD)

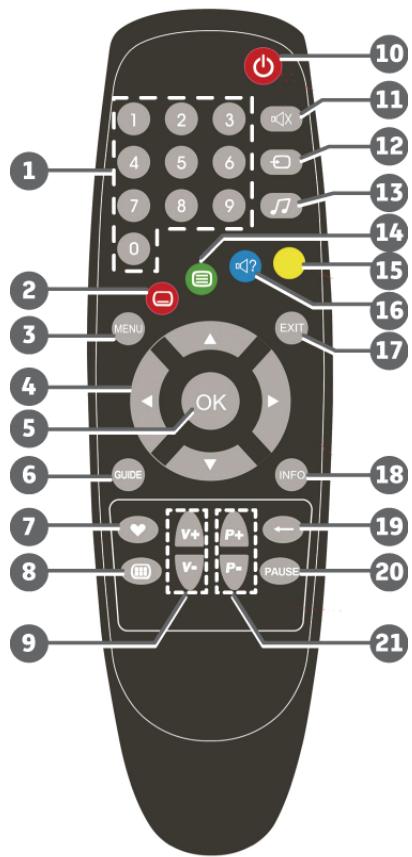

Télécommande

Touche	Fonctions
1	Accéder aux chaînes et à différentsCHOixcontextuels.
2	Sélectionner les sous-titres.
3	Accéder aux menus.
4	Se déplacer sur une page, un menu, etc.
5	Afficher la liste des chaînes, valider une fonction ou une option.
6	Afficher le guide électronique des programmes.
7	Accéder à la liste des chaînes favorites.
8	Afficher / Masquer la mosaïque des chaînes.
9	Augmenter / Diminuer le volume.
10	Allumer / Mettre en voirle récepteur.
11	Couper le son.
12	Basculer du mode TV au mode récepteur et au mode AUX.
13	Passer du mode TV au mode radio.
14	Afficher le mode Télétexte.
15	Accéder à des choix contextuels (touches de couleur).
16	Sélectionner la piste audio.
17	Sortir d'un écran, d'un mode.
18	Afficher les informations sur un programme.
19	Revenir sur la chaine précédente.
20	Figer l'image et couper le son / Libérer l'image et rétablier le son.
21	Changer de chaîne.

Piles

La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

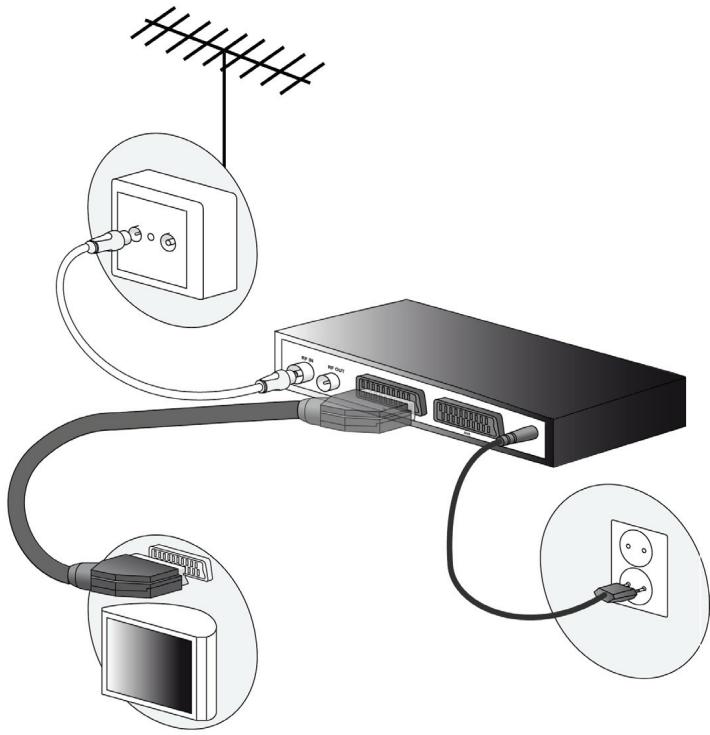

4. Connexions

Avant de commencer la mise en service du récepteur, assurez-vous que la livraison est complète (voir Contenu de l'emballage, page 7).

Assurez-vous que tous les appareils à raccorder (récepteur, téléviseur, etc.) sont débranchés du secteur et hors tension.

1. Connectez d'abord tout câble antenne à la prise RF IN de votre récepteur.
2. Branchez ensuite le cable Peritel sur la prise TV de votre récepteur, et reliez-le à votre téléviseur.
3. Branchez votre décodeur sur le secteur. Le voyant rouge en façade s'allume.

5. Première installation

Après avoir correctement raccordé le récepteur, vous devez exécuter une première installation.

1. Allumez Your taveliseur. Un menu de sélection de langue et pays de fonctionnement s'affiche sur l'écran de votre taveliseur. Si ce n'est pas le cas, vérifiez les connexions périphériques et/ou forcez le mode "A/V" ou "EXT" de votre taveliseur (voir la notice de votre taveliseur).

Sélection de la langue

1. La langue française, ainsi que la France sont proposées par défaut.
2. Validez simplement avec la touche OK, ou sélectionnez une autre langue à votre convenance.

Recherche des chaînes

1. Ensuite, la recherche automatique des chaînes démarre.
2. A l'issue de cette recherche, votre récepteur affichera la première chaîne trouvée.
3. Si la recherche automatique n'a pas trouvé toutes les chaînes, ou n'en trouve aucune, vous devez sans doute revoir l'installation de votre ANTENNE (voir page 12).
4. Si aucune chaîne n'est trouvée après l'amélioration, votre lieu d'habitation n'est probablement pas encore couvert par la TNT.

À ce stade, l'installation de base est terminée. Il ne vous reste plus qu'à brancher votre magnétoscope ou enregistreur DVD sur la péritel AUX de leur récepteur.

Note

Vous pouvez aussi relier votre récepteur et téléviseur avec un cable d'antenne, sur la prise RF OUT du récepteur. Il vous permettra de continuer à recevoir les chaînes analogiques sur votre téléviseur, et aussi d'enregistrer une émission sur la TNT tout en regardant une chaîne analogue.

L'absence de ce câble ne nuit aucunement ni à l'installation, ni à la réception de la TNT.

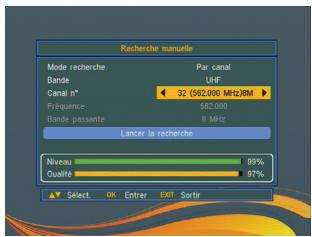

Calage / orientation de l'antenne

Si votre lieu d'habitation est couvert par la TNT, et que votre récepteur ne trouve aucune chaîne lors de l'installation, il est probable que l'émetteur sur lequel votre ANTENNE pointe actuellement n'émet qu'en analogue.

Dans ce cas, vous devez changer l'orientation de votre antenne.

Cas n°1 : Vous connaissiez un numéro de canal qui émet dans notre région

1. Allez dans MENU > Recherche des chaînes > Recherche manuelle.
2. Descendez sur la troisième ligne et sélectionnez avec les flèches le numéro de canal qui émet dans votre région.
3. Patientez quelques secondes et observez les graphes de Qualité et Niveau.
4. Tournez doucement votre antenne pour obtenir le signal maximal. Lorsque vous vous approchez de la direction de l'émetteur, le Niveau doit d'abord augmenter, puis la Qualité.
5. Vous devez obtenir une qualité d'au moins 65% pour avoir une image stable.
6. Si la Qualité n'augmente jamais, vous avez sans doute sélectionné un mauvais numéro de canal, ou l'émetteur est trop éloigné de votre lieu d'habitation.
7. Une fois le Niveau et la Qualité maximaux atteints, fixez votre antenne.
8. Lancez ensuite une recherche complète en allant dans MENU > Recherche des chaînes > Recherche automatique.

Cas n°2 : Vous recevez les chaînes analogiques, mais ne connaissez pas l'état de couverture de la TNT dans votre région

Si vous êtes certain que vous habitez dans une zone couverte par la TNT, mais que vous ne savez pas sur quels canaux les chaînes en numérique sont diffusées, nous vous suggérons de procéder comme suit :

1. Procurez-vous une antenne UHF à grand gain (au moins 15 dB) et connectez-la directement à l'entrée RF IN de votre récepteur.
2. Pointez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (en allant dans MENU > Recherche des chaînes > Recherche automatique).
3. Si vous trouvez avec la nouvelle antenne les chaînes que vous ne trouviez pas avec l'ancienne, remplacez tout simplement l'ancienne par la nouvelle.
4. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, répétez l'opération; vous devriez finir par recevoir quelques nouvelles chaînes.
5. Placez-vous alors sur l'une de ces nouvelles chaînes, puis appuyez deux fois sur la touche INFO INFO pour afficher l'indicateur de signal. Tournez doucement l'antenne à droite ou à gauche pour obtenir le niveau de signal maximal. Une fois atteint, fixez votre antenne.
6. Faites à nouveau une recherche automatique de chaînes.

Réception

Ci-après vous trouverez les 3 raisons justifiant le remplacement de l'antenne :

• Votre antenne et vos cablages actuels ne conviennent pas à la réception de la diffusion numérique en raison de leur âge ou de leur état.
• Dans votre région, les chaînes numériques sont émises sur une bande de fréquence différente de la bande de fréquence analogique et votre antenne ne peut pas les recevoir.
• Les nouvelles chaînes numériques sont émises via une autre tour d'émission. Dans ce cas, il est nécessaire de réorienter votre antenne. Autrement, vous pouvez également raccorder une seconde antenne à votre système. Pour de plus amples informations, veuillez contacter votre revendeur spécialisé.

Avec les touches + et - ou les touches 0-9

Appuyez sur les touches P+ ou P-, ▲ ou ∇, pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée.

Vous pouvez revenir sur la chaîne précédemment vue en appuyant sur la touche

Depuis la liste des chaînes

Appuyez sur la touche OK pour afficher la liste des chaînes, faites votre choix avec les flèches ▲▼ puis appuyez sur OK pour valider.

Bandeau d'information

Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche INFO INFO

Un deuxième appui affiche les caractéristiques techniques, y compris le niveau de signal.

Enfin un troisième appui permet de sortir des écrans d'information.

Choisir une chaîne de radio

Outre des chaînes TV, la TNT permet également de diffuser des radios.

Si au moins une radio est diffusée, dès que vous appuyez sur la touche □, vous passerez au mode Radio. Dès lors, la touche OK OK fait apparaitre la liste des radios, et vous ne verrez plus d'images à l'écran.

S'il n'y a pas de radios diffusées (c'est le cas actuellement en France), la touche 🍨 🍨 reste inactive.

Note

À l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

Ajuster le volume audio

Volume : vous pouvez régler le volume avec les touches V+ et V-, « ou ».

Mode mute: le son se coupe si vous appuyez sur la touche X. Le son revient si vous appuyez à nouveau sur cette même touche.

Changer la liste des favoris

Appuyez sur la touche pour changer de liste.

Vous pouvez créer et gérer des listes de chaines favorites (voir Chaines favorites, page 21).

Effet mosaic

En appuyant sur la touche, vous faites apparaitre un aperçu de 9 chaînes. L'imagé est réactualisée quand vous sélectionné la chaîne avec les flèches.

Sous-titres

Certaines chaînes diffusent, à certains moments, des sous-titres en standard vidéo. Pour les activer :

1. Appuyez sur la touche rouge
2. Sélectionnez l'option Standard video sur la ligne Sous-titrage avec les flèches ▲ ▲
3. Si la ligne Langue :
4. est grisée, la chaîne ne diffuse pas de sous-titres.
5. affiche, par ex, fra (1/2), la chaîne diffuse des sous-titres en 2 langues, dont la courante est le Français.

Teste texte

Certaines chaînes diffusent un magazine télétexte (Ex: TF1, à l'heure où cette notice est rédigée).

Pour y accéder, appuyez sur la touche verte et appuyez sur la touche EXIT EXIT pour en sortir.

7. Guide électronique des programmes (EPG)

Lorsque vous appuyez sur GUIDEGUIDE, voité téléviseur affichera une grille avec :

• la liste des chaînes dans la partie gauche, et
• le nom de l'émission courante, et le nom de l'émission suivante pour chaque chaîne.

Vous pouvez sélectionner une émission avec les flèches, et devez les détails en appuyant sur OK OK.

Note

Vous serez amené à parcourir la liste des chaînes avec les flèches pour mettre à jour les informations.

Sur les chaînes émettant un guide des programmes des émissions à partir, vous pouvez appuyer sur la touche 1 pour y accéder.

Pour information, à l'heure où cette notice est rédigée, seules M6, W9 et NT1 émettent ce type d'information.

8. Enregistrements

Connectez simplement votre magnétoscope sur la prise péritel AUX de votre récepteur.

Note

Ceci vaut également pour les enregistrements DVD.

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV (ou ANT, EXT, etc.) du magnétoscope.

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.

Pour dire une cassette, mettez d'abord toute récepteur en veille, puis lancez simplement la lecture de la cassette : le magnétoscope prendra automatiquement la main sur toute récepteur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de toute magnétoscope.

Programmer un enregistrement

Pour programmer un enregistrement sur une chaîne de la TNT, vous devez aussi programmer l'activation de votre récepteur TNT, en parallèle de celui de votre magnétoscope.

1. Commencez par visualiser et identifier la chaîne souhaitée.
2. Allez dans MENU > Configuration utiliser > Programmation événement > Programmation.
3. Choisissez un nombre libre sur la ligne Numéro (la première fois, choisissez 1) avec les flèches .
4. Choisissez une fois sur la ligne Mode avec les flèches

Note

Vous pouvez aussi désirer Quotidien, Hebdomadaire ou Mensuel pour programmer un enregistrement périodique.

1. Vérifiez le nom de la chaîne sur la ligne Programme, et le changer avec les flèches le cas échéant.
2. Choisissez le jour sur la ligne Jour, avec les flèches ▲ ▲
3. Choisissez le mois sur la ligne Mois, avec les flèches ▲ ▲
4. Entrez l'heure de début de votre émission sur la ligne Heure : appuyez d'abord sur OK OK, saisissez l'heure et les minutes avec les touches numériques, puis validez avec OK OK.
5. Entrez de la même manière la durée de l'émission (en heures et minutes) sur la ligne Durée.
6. Appuyez sur EXIT (EXIT), puis confirmez avec Oui.
7. Appuyez plusieurs fois sur EXIT, EXIT pour quitter tous les menus.
8. Réglez maintenant votre magnétoscope avec les mêmes données pour qu'il enregistre la chaîne AV au même moment.

9. Menus d'installation

La programmation de votre récepteur se fait par l'intermédiaire des menus. Appuyez sur la touche MENU pour accéder au menu principal.

Pour vous déplacer dans les menus et effectuer les différents paramétrages, utilisez les touches , pour indiquer vos choix, OK OK pour valider, et EXIT EXIT pour sortir des menus.

Pour faciliter la lecture, l'accès à un menu donné sera décrit sous la forme :

Par exemple, lorsque vous tirez "Allez dans MENU > Installation > Recherche manuelle", vous devez effectuer les actions suivantes avec votre télécommande :

1. Appuyez sur la touche MENU MENU pour accéder au menu principal.
2. Appuyez sur la touche pour sélectionner Installation, puis validez avec OK OK
3. Appuyez sur la touche pour sélectionner Recherche manuelle, puis validez avec OK OK

Sélection de langue

1. Allez dans MENU > Configuration > Langue.
2. Sélectionnez la langue de votre récepteur avec les flèches
3. Appuyez sur EXIT plusieurs fois pour mémoriser toute sélection et quitter les menus.

Sélection du standard de sortie TV

1. Allez dans MENU > Configuration utilisée > Réglage système.
2. Sélectionnez Standard vidéo.
3. Sélectionnez le standard de votre téléviseur avec les flèches

PAL Standard européen - NTSC Standard américain

Note

En cas de doute, laissez ce paramètre sur AUTO.

1. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Sélection du format de votre téléviseur

1. Allez dans MENU > Configuration utiliser > Réglage système.
2. Sélectionnez Format TV.
3. Sélectionnez le format de votre téléviseur avec les flèches

4:3LB Pour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. 4:3PS Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche. 16:9 Pour un téléviseur 16:9. Si votre téléviseur est réglé correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission regardée.

1. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Sélection du mode de signaux envoyés à votre téléviseur

1. Allez dans MENU > Configuration utiliser > Réglage système.
2. Sélectionnez Sortie vidéo.
3. Sélectionnez le format de votre téléviseur avec les flèches
4. CVBS Mode classique RGB Donne une (Meilleure image.

Note

Pour profiter du mode RGB, vous devez posséder un câble péritel avec la totalité des broches connectées.

1. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Activation / déactivation de la numérotation automatique

Cette fonction, une fois activée, vous permet d'avoir toutes les chaînes classées automatiquement suivant l'ordre conventionnel (1 pour TF1, 2 pour France 2, etc.).

1. Allez dans MENU > Configuration utilisée > Réglage système.
2. Sélectionnez Numérotation auto.
3. Activez ou désactivez la fonction avec les flèches ▲ ▲

Note

En cas de doute, laissez cette fonction activée.

1. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Activation / désactivation de la veille automatique

Par défaut, votre récepteur est paramétré pour s'ettre en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage.

1. Allez dans MENU > Configuration utilisateurs > Réglages système.
2. Sélectionnez Veille automatique.
3. Sélectionnez avec les flèches l'état désiré : désactivé ou activé pour un délai de 3, 4 ou 8 heures.
4. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes

• Créer des listes de chaînes favorites (jusqu'à 8);
• Réorganiser les chaînes existantes en les supprimant ou les déplaçant.

Sélectionner les chaînes favorites

1. Allez dans MENU > Gestion des chaînes > Listes des chaînes TV, ou appuyez sur la touche OK
2. Appuyez sur la touche rouge pour entrer en mode Édition.
3. Sélectionnez la chaîne que vous voulez ajouter à la liste et appuyez à nouveau sur la touche rouge
4. Sélectionnez la liste favorites dans laquelle vous souhaitez

mettre la chaîne et appuyez sur OK. Un petit symbole apparaitra alors à côté du nom de la chaîne.

Note

Vous pouvez mettre la même chaîne dans plusieurs listes des favorites.

1. Appuyez sur EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Visualiser les chaînes favorites

1. Appuyez sur la touche
2. Sélectionnez avec les flèches ▲▼ la liste favorite souhaitée et validez avec la touche OK OK. Désormais, l'utilisation des flèches ▲▼ ou des touches P+, P- vous fera naviguer parmi les chaînes de la liste favorite sélectionnée.
3. Pour changer de liste favorites, appuyez sur OK OK pour afficher la liste des chaînes, puis sélectionnez la liste de chaînes favorites souhaitée avec les touches.
4. Pour sortir du mode "liste favorite", appuyez sur OK OK pour afficher la liste des chaînes, puis sélectionnez la liste TV avec les touches ▶

Effacer des chaînes

1. Allez dans MENU > Gestion des chaînes > liste des chaînes TV, ou appuyez sur la touche

1. Appuyez sur la touche rouge pour entrer en mode Édition.
2. Sélectionnez la chaîne à supprimer avec les flèches ▲▼.
3. Appuyez sur la touche OK. Une marque de sélection apparaît après le nom de la chaîne.
4. Répétez l'opération pour sélectionner les chaînes que vous pouvez supprimer.
5. Appuyez sur la touche jaune pour supprimer les chaînes sélectionnées.
6. Une fenêtre de confirmation apparait : appuyez sur la flèche « » pour sélectionner Oui, puis validez

1. Une fois l'effacement effectué, appuyez sur EXIT plusieurs fois soit pour mémoriser votre sélection

et quitter les menus.

Déplacer des chaînes

1. Allez dans MENU > Gestion des chaînes > Liste des chaînes TV, ou appuyez sur la touche

1. Sélectionnez la chaîne à déplacer avec les flèches ▲▼.
2. Appuyez sur la touche jaune. Un petit marquage avec des flèches apparait après le nom de la chaîne.
3. Déplace la chaîne à la place souhaitée avec les flèches ▲ ▼
4. Appuyez sur OK (OK) pour valider la nouvelle place.

Note

Par défaut, le fait de déplacer une chaîne ne modifie pas son numéro logique : par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera toujours le numéro 14.

Pour que le numéro de chaîne change avec sa position, il faut que vous désactiviez la numération automatique : allez dans MENU > Configuration utilisateurs > Réglage Système > Numération Auto, et choisissez

Désactive avec les touches ▲ ▲

Verrouillage parental

Le code PIN vous permet de bloquer les chaînes dont vous pouvez restreindre l'accès, et/ou de protéger la configuration du récepteur.

Important

Votre récepteur est configuré avec "1234" comme code PIN par défaut. Nous vous conseillons de le changer à la première utilisation.

Modifier le code PIN

1. Allez dans MENU > Configuration utilisateur > Verrouillage parental.
2. Entrez votre code PIN actuel.
3. Allez sur la ligne Nouveau code PIN, puis entrez les 4 chiffres du nouveau code.
4. Sur la ligne Confirmez code PIN, répétez le nouveau code.

Important

Veuillez noter précieusement leur code PIN.

1. Appuyez sur EXIT EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Bloquer ou débloquer des chaînes

1. Allez dans MENU > Gestion des chaînes > Liste des chaînes TV, ou appuyez sur la touche OK
2. Appuyez sur la touche rouge pour entrer en mode Édition.
3. Sélectionnez la chaîne à verrouiller avec les flèches ▲ ▼.
4. Appuyez sur la touche bleue ? pour verrouiller la chaîne sélectionnée : un cadenas apparait. Appuyez de nouveau sur la touche bleue ? pour déverrouiller la chaîne : le cadenas disparait.
5. Selon la configuration de votre récepteur, vous serez amené à saisir le code PIN pour confirmer le verrouillage.
6. Répétez l'opération pour toutes les chaînes à verrouiller.
7. Appuyez sur EXIT EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Activer ou désactiver le verrouillage parental

1. Allez dans MENU > Configuration utilisateur > Verrouillage parental.
2. Entrez votre code PIN.
3. Allez sur Chaînes bloquées, puis sélectionnez le niveau de verrouillage avec les touches
4. Appuyez sur EXIT (EXIT) plusieurs fois pour enregistrer votre sélection et quitter les menus.

Une fois activé, vous nevez saisir le code PIN à chaque fois que vous poulez regarder une chaîne bloquée.

Verrouiller la configuration du récepteur

1. Allez dans MENU > Configuration utiliser > Verrouillage parental.
2. Entrez votre code PIN.
3. Allez sur Verrouillage Menu, puis sélectionnez Activé avec les touches ▲ ▲
4. Appuyez sur EXIT EXIT plusieurs fois pour mémoriser votre sélection et quitter les menus.

Une fois activé, vous devez saisir le code PIN à chaque fois que vous voulez modifier un paramètre important de votre récepteur.

Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne, ou lorsque de nouvelles chaînes sont diffusées dans votre région.

1. Allez dans MENU > Recherche des chaînes > Recherche automatique.
2. Sur la ligne Mode, laissez votre choix sur Toutes les chaînes.

Note

Sur la ligne Mode, vous pouvez désigner Gratuits seulement pour limiter la recherche aux chaînes Gratuits.

Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes possédant des plages en clair (tel que Canal+, Paris Première, TPS Star,...) seraient ignorées si ces dernières émettent en crypté au moment de la recherche.

1. Allez sur la ligne Lancer la recherche, et appuyez sur OK

Réinitialisation de votre récepteur

La réinitialisation peut être utile, au cas où vous auriez effectué une configuration, et que certaines fonctions ne sont plus disponibles.

En réinitialisant votre récepteur, vous revenez à la configuration d'origine.

Important

Tous vos paramètres sauvegardés (chaînes favorites, radios, etc.) seront perdus.

1. Allez dans MENU > Outils > Réinitialisation.
2. Entrez votre code PIN.
3. Une fenêtre de confirmation apparait : appuyez sur les flèches « ▶ » pour sélectionner Oui, puis validez avec OK OK
4. Patientez jusqu'à ce que le menu de sélection de langue et pays apparaisse.

10. En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Important

En cas de problème de réception en numérique terrestre, renseignez-vous sur la position des émetteurs numériques, ainsi que sur les canaux utilisés.

Symptôme	Cause(s) possible(s)	Action
Vou receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre antennpe pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur.	Modifiez l'orientation de votre ANTenne (voir Calage / Orientation de l'antenne?, page 12).
	Vou habitez en apportionement. Vote système d'antenne collective n'est pas ajusté au numérique terrestre.	Consultez yourpropriété ou voitrésyndic de copropriété.
	Votre zone n'est pas encore couverte par la TNT.	Aucune solution dans l'immédiat. Attendez que voitrészone soit couverte par la TNT.
Vou receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout, avec un niveau de réception peu élevé. En analogique, votre image n'est pas parfait.	Vou est situé loin de l'émetteur.	1. Essayez un amplificateur d'intérieur.2. Essayez un amplificateur de mât.3. Procurez-vous une ANTenne plus performante.
Vou receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments ( quand un apparil électrique s'allume, par exemple).	Vou est perturbé par des parasites.	1. Remplacez le cordon TV entre la prise TV et voitrécepteur par un cordon à blindage renforcé.2. Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.
Vou receivez certains canaux, mais d'autres sont perturbés ou pas reçus du tout.	Vou est victime d'échos.	1. Modifiez légèrement l'orientation de l'antenne.2. Remplacez l'antenne par une nouvelle ayant des grilles anti-échos plus performantes.
Vou ne receivez que certains canaux inférieurs à 60 ; leurs supérieurs à 60 sont perturbés ou pas reçus du tout.	Votre antennecoupe le haut de la bande UHF.	Procurez-vous une ANTenne performante sur toute la bande UHF.

Récepteur de télévision numérique terrestre

Symptôme	Cause(s) possible(s)	Action
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou inversement).	Votre antennne ne capte qu'une partie de la bande UHF.	Procurez-vous une antennne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous étes en limite de zone de couverture.	Procurez-vous une antennne plus performante.

En cas de problèmes persistants, veuillez vous adresser à votre vendeur spécialisé ou vous mettre en contact avec la Hotline de Sagemcom :

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet "mosaïque" sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne interieure. Il est toutefois possible de recevoir correctement avec une antenne interieure si vous êtes situé à proximité d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc possible que la réception soit perturbée par moments.

Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Sagemcom. Si chaque code Sagemcom ne fonctionne, essayez une recherche automatique. Et si la recherche automatique échoue, il est probable que votre télécommande universelle ne soit pas compatible.

Dans ce cas, nous vous recommandons de prendre directement contact avec le fabricant de la télécommande universelle.

Attention

Termes et conditions valables exclusivement en France Métropolitaine. Afin de faire exercer la garantie, vous devez contacter leur revendeur spécialisé ou la Hotline Sagemcom au numéro 01 70 48 04 83. Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

1. Le matériel neuf est garanti (pièces et main d'oeuvre) par Sagem Communications SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par Sagem Communications SAS jusqu'à la fin de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagem Communications SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le récepteur défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agrées dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul gré de Sagem Communications SAS) et renvoyé à votre adresse en France, gratuitement.

Aucun matériel de prêt ne sera fourni pendant le début de réparation.

• Avant d'expédier votre matériel au Centre de Réparation Agré, n'oubliez pas de :
• Joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• Vous assurez que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• Joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.

1 Hors cas d'exclusions de garantie mentionnés plus loin dans le document.

Sont exclus de la garantie.

1. Les pannes ou les dysfonctionnements dus :
2. Au non respect des consignes d'installations et d'utilisation, ou
3. A une cause extérieure au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée...), ou A des modifications du matériel effectuées sans accord écrit de Sagem Communications SAS, ou
4. A des défauts d'entretien courant, tels que décrits dans la documentation remise avec le matériel, de surveillance ou de soins, ou
5. Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hydrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
6. Aune réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagem Communications SAS.
7. Les détiérations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.
8. L'usure normale du matériel ainsi que l'usure des accessoires.
9. La fourniture de nouvelles versions logicielles.
10. Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires...
11. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagem Communications SAS.
12. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
13. Les matériels retournés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par Sagem Communications SAS et devront être régles avant tout retour de matériel au Centre de Réparation Agréé.

Attention:

1. Les pièces défectueuses échangées deviendront la propriété de Sagem Communications SAS.
2. Sous réserve des dispositions légales impératives, Sagem Communications SAS n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagem Communications SAS ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité de Sagem Communications SAS, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour tel matériel. En aucun cas, Sagem Communications SAS ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Bande de fréquences d'entrée RF: UHF: 470-862 MHz (6, 7 ou 8 MHz BW) VHF: 174-222 MHz (6, 7 ou 8 MHz BW)

Démodulateur

Mode COFDM: 2k et 8k supportés SFN supporté Modulation: QPSK, 16-QAM, 64-QAM Taux de codage: 1/2 à 7/8 Mode: compatible hiérarchique Intervalle de garde: 1/4, 1/8, 1/16, 1/32

Démultiplexeur/desembrouillage

Conforme à la norme ISO/IEC 13818-1.

Decodeur VIDEO

MPEG-2 (ISO/IEC 13818-2)

Niveau Profil: MP@ML à 50Hz

Débit: 1.5 à 15 Mbit/s

Redimensionnement et zoom : haut/bas (1/4, 1/16)

Decodeur AUDIO

Conforme à la norme ISO/IEC 13818-3.

MPEG-1 layer I et II (Musicam Audio)

MPEG-2 layer II

Mode : Mono, Stéréo, Joint Stéréo

Fréquences d'échantillonnage : 32/44,1/48 kHz

Entrées/sorties A/V

Peritel TV

RVB, CVBS, Audio stéréo

Peritel AUX

CVBS, Audio stéréo

Alimentation électrique

Consommation max.: < 5 W (veille < 1 W) Alimentation pour antenne interieure - Sortie: +5 V CC @ 50mA

Voyant : 1 LED bicolore Récepteur infrarouge : 38 KHz 1 Bouton POWER

FACE arrière

1 x IEC169-2 femelle (entrée RF) 1 x IEC169-2 mâle (Loopthrough RF) 2 x PERITEL (TV, AUX)

Specifications physiques

Taille (L x H) : 180x94x33 mm Poids : 360 g Température de fonctionnement : +5°C à +40°C Température de stockage : -25°C à +65°C

Accessions

1 x Télécommande 2 x Piles 1.5 V (type AAA) 1 x Cordon Péritel (seulement DT57PB EU) 1 x Livret Utilisateur
