FOIRE AUX QUESTIONS - DSI89HD SAGEM

Comment réinitialiser le SAGEM DSI89HD aux paramètres d'usine ?

Pour réinitialiser votre SAGEM DSI89HD, allez dans le menu 'Réglages', puis sélectionnez 'Réinitialiser' et suivez les instructions à l'écran.

Pourquoi mon SAGEM DSI89HD ne capte-t-il pas les chaînes ?

Vérifiez les connexions de l'antenne et assurez-vous qu'elle est correctement orientée. Essayez également de lancer une nouvelle recherche de chaînes dans le menu 'Réglages'.

Comment mettre à jour le logiciel du SAGEM DSI89HD ?

Accédez au menu 'Réglages', sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer la dernière version.

Que faire si l'image de mon SAGEM DSI89HD est pixelisée ?

Cela peut être dû à un signal faible. Vérifiez votre connexion d'antenne et essayez de repositionner l'antenne pour améliorer la réception.

Comment brancher mon SAGEM DSI89HD à une télévision ?

Reliez le SAGEM DSI89HD à votre télévision via un câble HDMI ou un câble péritel, en vous assurant que les connexions sont bien sécurisées.

Mon SAGEM DSI89HD ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que la prise fonctionne. Essayez d'utiliser un autre câble d'alimentation si possible.

Comment régler le volume sur le SAGEM DSI89HD ?

Utilisez les boutons de volume situés sur la télécommande pour augmenter ou diminuer le son. Vous pouvez également vérifier le volume de votre télévision.

Est-ce que le SAGEM DSI89HD prend en charge le format HD ?

Oui, le SAGEM DSI89HD prend en charge les chaînes en haute définition (HD) si votre antenne et votre abonnement le permettent.

Comment changer la langue des menus sur le SAGEM DSI89HD ?

Allez dans le menu 'Réglages', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Que faire si ma télécommande SAGEM DSI89HD ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur de l'appareil.

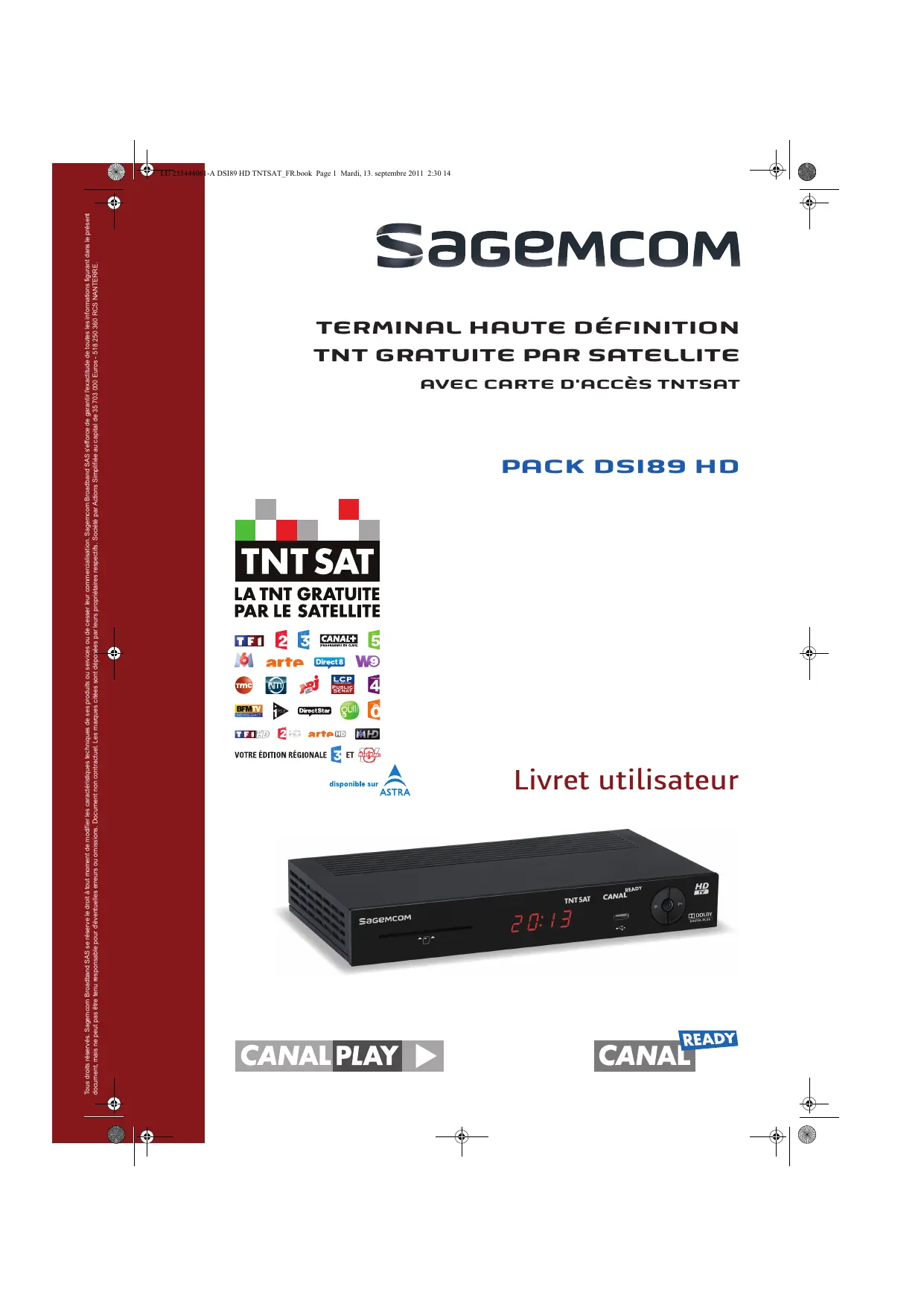

MODE D'EMPLOI DSI89HD SAGEM

Le pack satellite TNTSAT de Sagemcom est dédié à la réception des chaînes de la TNT disponibles par satellite avec TNTSAT et vous permet de receivevoir les émissions en définition standard et en haute définition. Il est composé d'un Terminal de réception numérique haute définition et d'une carte d'accès.

Pour bénéficier, avec ce PACK DSI89 HD, de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un téléviseur avec connecteur HDMI™. HDMI (High Definition Multimedia Interface) désigne une interface de connexion de Haute Qualité, permettant le transport de video Haute Définition et de son multicanaux en numérique.

La qualité d'image restituee sur l'écran sera en Haute Définition pour autant que vous téléviseur soit prét pour la Haute Définition, que vous ayez utilisé un cordon HDMI™ pour relier le Terminal de réception PACK DS189 HD et votre écran, et que l'émission regardée soit effectivement diffusée en Haute Définition. Notre revendeur peut vous aider à vérifier que votre écran est prét pour la HD.

Dés le raccordement de votre Terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvezmettre à jour leur Terminal de réception si de nouveaux services deviennent disponibles.

Le Terminal de réception Sagemcom suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisé.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité, 2004/108/CE concernant la compatibilité electromagnétique et ErP 2009/125/CE relative aux exigences d'écoconception, définies par le Parlement européen et le Conseil afin de minimiser les interférences electromagnétiques, assurer la sécurité des utilisateurs et de leurs biens ainsi que préserver leur santé, et réduire l'impact des produits sur l'environnement.

En outre, ce marquage certifie aussi la conformite du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3, EN62311.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section support, ou obtenue à l'adresse suivante :

Sagemcom Broadband SAS - Service des relations clientèle

250 route de l'Empereur

92484 Rueil-Malmaison Cedex - France

Tous droits réservés.

Sagemcom est une marque déposée.

Ce terminal de réception Haute Définition Sagemcom répond aux specifications "HD TV", et intègre la technologie HDMITM. Le logo "HD TV" est une marque de DIGITALEUROPE. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

FabriquésousLicencedeDolbyLaboratories.Le terme"Dolby"etlesigledoubleD sontdesmarques commercialesdeDolbyLaboratories.

Le logo TNTSAT est une marque sous licence GROUPE CANAL+ ou de ses filiales.

Le label CANAL READY indique que le terminal peut receivevoir LES CHÂNÉS CANAL+ ou CANALSAT, en souscrivant l'abonnement correspondant.

Le label CANALPLAY indique que le terminal peut acceder aux videos du service VOD du Groupe CANAL+.

Vous trouvrez sur le site www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite.

Vous trouvrez sur le site www.canalready.fr toutes les offres commerciales sur LES CHÂNÉS CANAL+ ou CANALSAT.

Voutrouvrez sur le site www.canalplay.com toutes les videoos disponibles à la demande.

Sommaire

1. Sécurité 5

Emplacement 5

Avertissements et mesures de sécurité .... 5

Piles 7

Interférences 7

Periphériques de stockage USB 7

Entretien du Terminal 8

Prise en main 9

2. Présentation 10

Contenu de l'emballage 10

Face avant du Terminal 11

Face arriré du Terminal 11

Télécommande 12

3. Connexions 13

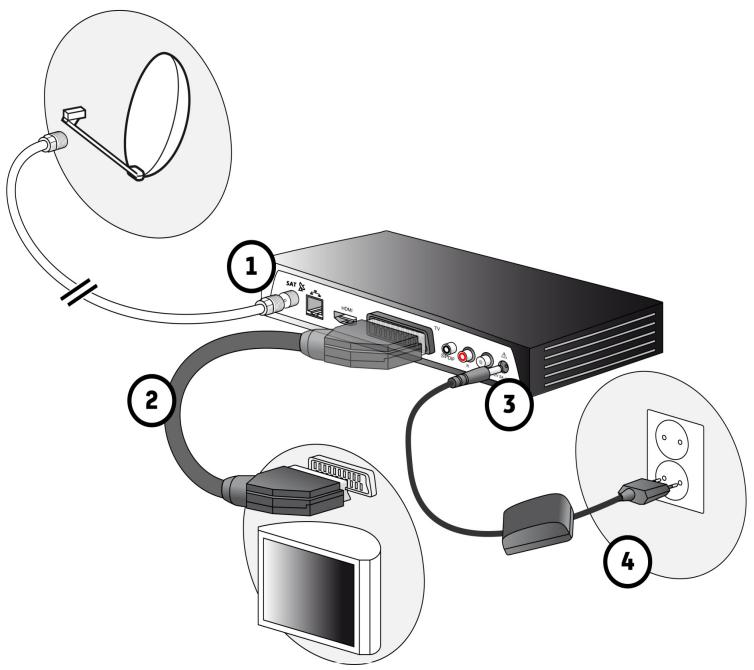

Raccorder l'antenne satellite 14

Raccorder un téléviseur équipé d'une prise HDMI 15

Raccorder un téléviseur standard
équipé d'une prise Péritel. 16

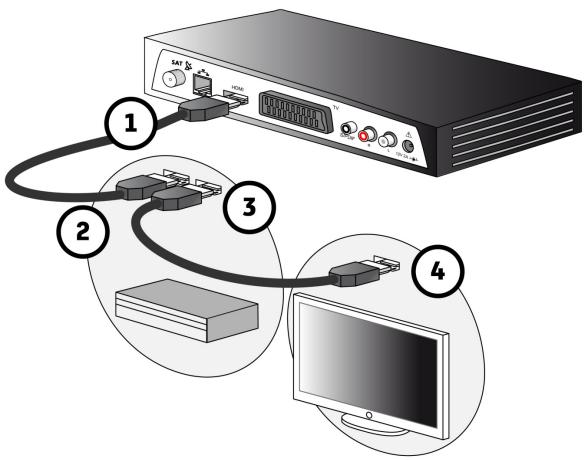

Raccorder un amplificateur équipé d'une prise HDMI 17

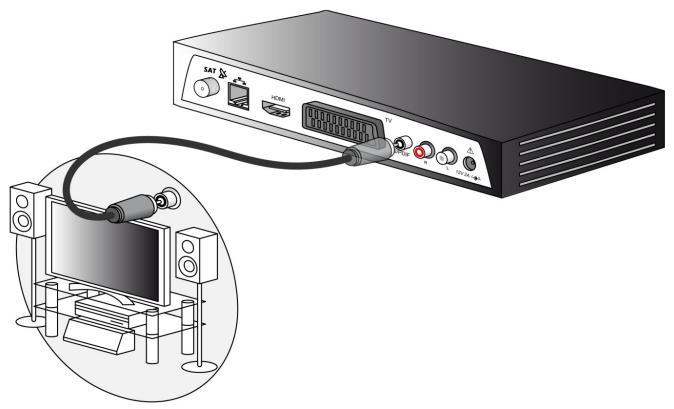

Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF 18

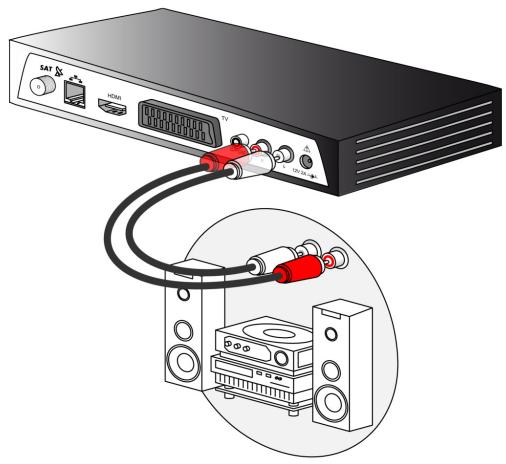

Raccorder un amplificateur équipé de prises audio gauche/droite (chaîne Hi-Fi) 19

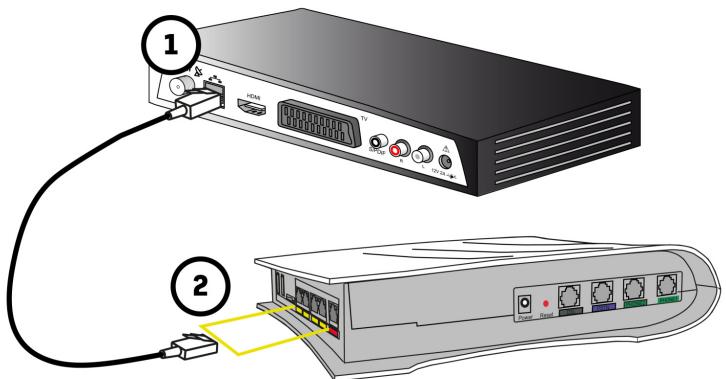

Raccorder à votre modem
routeur ADSL (Internet) 20

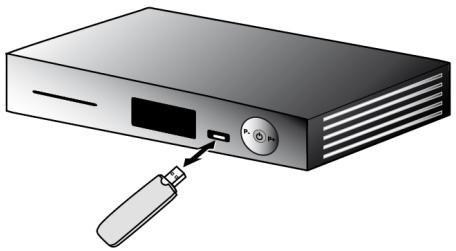

Connector un périphérique de stockage USB 21

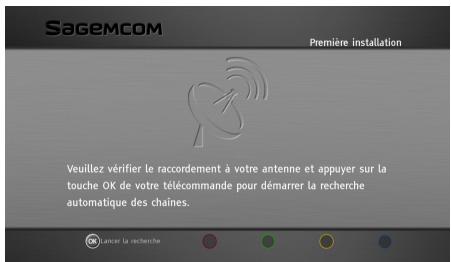

4. Première installation 22

Utilisation du Terminal......25

5. Utilisation quotidienne 26

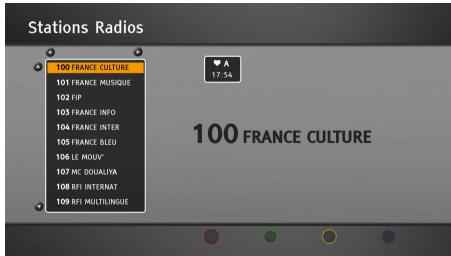

Choisir une chaine de radio 30

Télexte 30

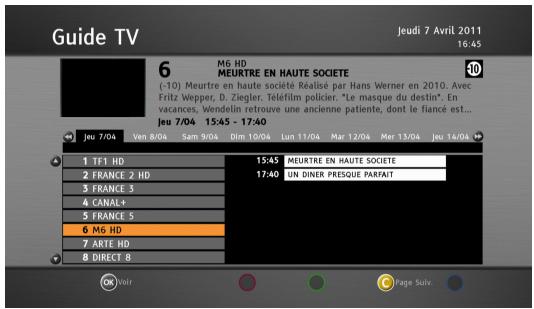

Guide électronique des programmes 31

6. Les fonctions avancées avec un périphérique USB 32

Periphérique USB 32

Enregister des programmes TV 34

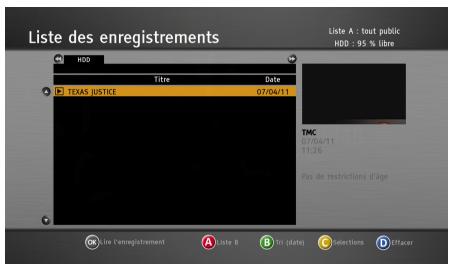

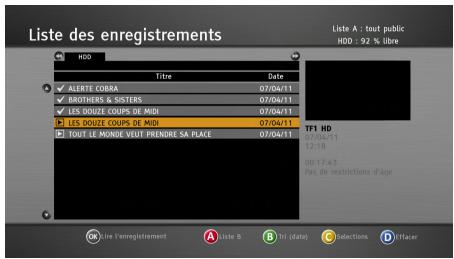

Gérer la liste des enregistements 37

Utiliser le Contrôle du direct (mode Direct / mode Différé) 39

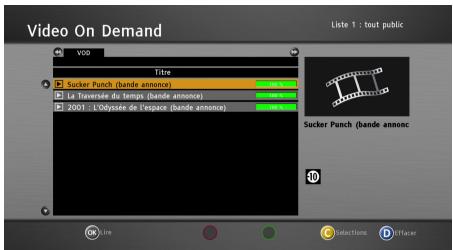

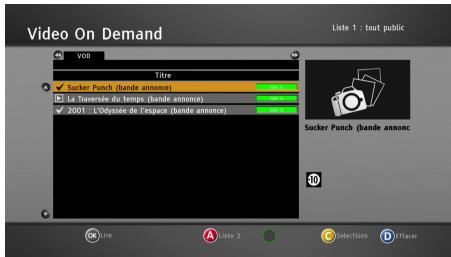

Utiliser les services VOD de CANALPLAY 40

Configuration et Maintenance 43

7. Les menus d'installation 44

Aperçu du menu Installation 44

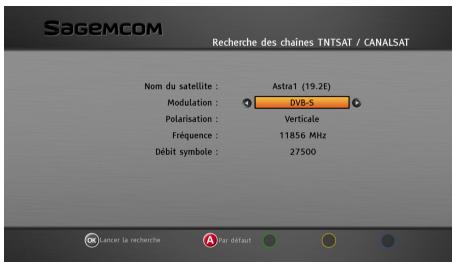

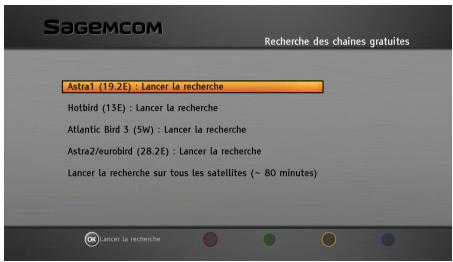

Recherche des chaines 46

Configuration générale 48

Gérer le Periphérique USB 50

Configuration des chaînes reçues 51

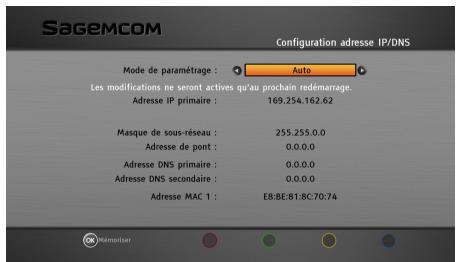

Configuration du réseau 54

Informations 55

Retour à la configuration d'achat 56

8. Entretien du Terminal 57

Mise à jour du Terminal 57

NettoyerleTerminal 58

Annexes 59

9. Dépannage 60

10. Environnement 64

Signification des logos présents sur le produit et l'emballage. 64

Recyclage et elimination du produit. 64

Directive européenne relative aux déchets d'équipements électriques etlectroniques (DEEE) 65

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques (RoHS) 65

Consommation electrique du Terminal..... 65

11.Garantine 66
12. Assistance & Conseils 68
13. Specifications techniques 69
14. Licences logiciel 70

1. Sécurité

L'utilisation du Terminal est sujette à des règes de sécurité visant à protéger les utilisateurs et leur environnement.

1.1 Emplacement

Afin de garantir le bon fonctionnement de votre Terminal, vousdezvez :

• le placer en interieur pour le proteter contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protégger contre l'humidité, l'installer sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
• évitez les chocs violents. Placez toujours votre Terminal sur une surface plane où il ne risque pas d'être soumis à de fortes secousses.
• ne rien placer sur votre Terminal (ceci nuirait à sa bonne ventilation): les fentes d'aération situées sur le boitier protégent votre Terminal de la surchauffe. Si vous placez le Terminal dans un département, voirlez à laisser un espace d'au minimum 10 cm de chaque côte et de 20 cm à l'avant et à l'arrière,
• le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximé du Terminal et être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

1.2 Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE TERMINAL! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Utilisez exclusivement le bloc secteur fourni avec le Terminal pour raccorder celui-ci sur le secteur. L'utilisation d'un autre équipement peut être dangereuse.

• Par précaution, en cas de danger, les adaptateurs servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité de l'appareil et être aisément accessibles.

• Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).
  L'étiquette d'identification est placée sous le Terminal.

• Vous doivent appuyez l'impôt de la cédération, et si le clôron est mal formé, sauf le clôron est mal formé, sauf le clôron est mal formé.

Utilisez le Terminal dans un environnement où les valeurs suivantes sont respectees :

• température ambiente : entre 5^ et + 40 °C,
• humidité ambiente : entre 10% et 80%,

• altitude : 2000 metres maximum (6562 ft).

• Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), mettez le Terminal à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre Terminal et pourrait cause une panne. Si un liquide pénétre dans le Terminal, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.

• Veillez à ce qu'aucun liquide ou objet métallique ne pénétre dans le Terminal par ses fentes d'aération.
• Ne remettez pas sous tension le Terminal si celui-ci a récemment été soumis à d'importantes variations de températures.
• Éteignez puis débranchez le Terminal par la prise secteur avant de brancher ou de modifier le branchement à d'autres apparéils (televiseur, magnétoscope, etc.).
• En cas d'orage, il est conseilé de débrancher les cables d'antenne dans le cas où vous avez une ou plusieurs têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Meme si le Terminal et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• En cas de bruit suspect au niveau de la prise de courant ou du cordon secteur, débranchez immédiatement le cordon secteur de la prise de courant en prénant toutes les précautions d'usage, vous risquez un choc électrique. Prenez contact avec votre revendeur.
• Ne raccordez jamais votre Terminal sur une prise de courant desserrée, endommagée ou défectueuse, vous risquez un choc électrique.
• Ne touchez jamais le cordon secteur avec des mains humides, mouillées. Vous risque un chocoléctique.
• Lorsque vous branchez ou débranchez le cordon secteur, saisissez toujours le cordon secteur par la fiche. Un cordon endommagé représentée une source potentielle d'incendie ou de chic électrique. Ne tirez jamais sur le cordon pour débrancher le Terminal de la prise de courant.
• Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un risque d'incendie ou de décharge électrique. Veillez toujours à ce que le Terminal ne repose jamais sur le cordon secteur ou quel que cable que ce soit.
• Ne posez jamais d'objets, ne marchez jamais, ne roulez jamais avec un équipement roulant sur l'adaptateur secteur. Vous risque de l'endommager et de générer un risque d'incendie ou de chocoléctique.
  Assurez-vous que l'adaptateur secteur est placé sur une surface plane et stable. Un mauvais placement peut engendrer une déconnexion du cordon secteur, et pourrait générer un risque d'incendie ou de chic électrique. Assurez-vous que l'adaptateur secteur est hors de portée d'enfants ou d'animaux domestiques.

• Branchez toujours en premier le cordon de l'adaptateur secteur sur votre Terminal, puis le cordon secteur sur l'adaptateur secteur et en dernier le cordon secteur sur la prise de courant. Si vous n'effectuez pas le branchement dans l'ordre indiqué, vous vous exposez à un choc électrique.
  Assurez-vous que le cordon secteur est hors de portée d'enfants ou d'animaux domestiques.

• N'essayez jamais desteroler un panneau ou un capot fixe. N'essayez jamais de démonter l'appareil. Le Terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique avec des conséquences extrémement graves. Faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié.

• Seul un personnel agrée par le fabricant peut intervenir sur le Terminal. Le non-respect des mesures de sécurité peut entrainer une perte de garantie.
• Faites appel à un installerateur spécialisé si vous souhaitez raccorder les apparêls à l'aide de cordons autres que ceux fournis avec l'équipement.

1.3 Piles

Les piles/batteries peuvent facilement etre availees par les enfants en bas age. Ne laisssez donc pas la telecommande sans surveillance.

Les piles ne doivent pas etre exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

1.4 Interférences

Ne placez pas le Terminal à proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son.

1.5 Periphériques de stockage USB

Ne déconnectez jamais votre clé USB ou disque dur exter qu'une opération de lecture ou d'écriture est en cours (lecture de filier multimédia, enregistrement de programme...). Vous risqueriez de perdre des données ou d'endommager votre périhérique de stockage. Pour vous aider, la plupart des périhériques USB dispose d'une diode qui clignote lorsqu'une opération de lecture ou d'écriture est en cours.

Arrêtez toute opération de lecture ou d'écriture (enregistrement et téléchargement), puis utilisez le menu dédié pour déconnecter votre périhérique de stockage USB.

Il est fortement recommendé d'utiliser un dispositif certifié "USB High Speed" ayant une vitesse d'écriture supérieure à 8 Mbits/seconde de type 2.

Note

Malgré nos efforts pour vous fournir un Terminal compatible avec la plupart des péripériques de stockage USB certifiés "USB High Speed", il ne nous est pas possible de tester tous les péripériques de stockage USB disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l'ensemble des fonctionnalités.

Par conséquent, veuillez nous excuser si notre périhérique de stockage USB ne fonctionne pas de façon optimale sur le Terminal.

1.6 Entretien du Terminal

NettoyezVoteurTerminalavecunchiffondouxentnonpeluchexu. N'employezaucuntype de chiffon abrasif,de la poudre à récurer ou des dissolvants,tels que de l'alcool ou de la térébenthine,carils pourraient endommagerla surface du Terminal.

Prise en main

Décovrez votre Terminal et effectuez sa première mise en marche à l'aide des sections suivantes :

• Présentation, page 10,
• Connexions, page 13,
  Premiere installation, page 22.

2. Présentation

2.1 Contenu de l'emballage

Votre nouvel équipement inclut :

(1)

②

(3)

(4)
(5)

(6)

Repère	Description
1	1 Terminal de réception haute définition
2	1 bloc secteur et 1 cordon secteur
3	1 télécommande et 2 piles R03-AAA
4	1 carte de contrôle d'accès TNTSAT et sa documentation
5	1 clé USB 4 Go
6	Ce livreitz utiliseur

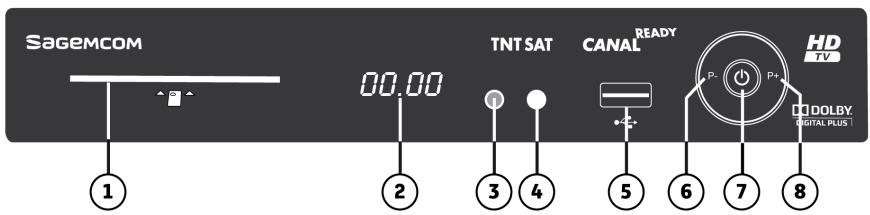

2.2 Face avant du Terminal

Repère	Description	Repère	Description
1	Lecteur de carte TNTSAT	5	Port USB
2	Afficheur numérique • Affiche l'heure lorsque le Terminal est en mode veille. • Affiche le numéro du programme lorsque le Terminal est allumé.	6	Changer de chaine (P-)
3	Récepteur Infra rouge	7	Allumer/Mettre en voille le Terminal
4	Voyant d'état du Terminal : • Rouge: le Terminal est en voille. • Vert: le Terminal est en fonctionnement.	8	Changer de chaine (P+)

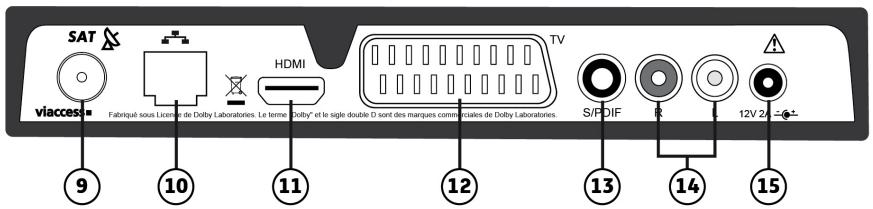

2.3 Face arrêté du Terminal

Repère	Description	Repère	Description
9	Entrée antenne satellite	13	Prise audio numérique S/PDIF (vers équipement home cinéma)
10	Port Ethernet RJ45	14	Prises audio analogiques RCA (vers chaîne Hi-Fi)
11	Prise audio/vidéo numérique HDMI	15	Prise d'alimentation électrique
12	Prise Péritel (vers téléviseur standard)	-	-

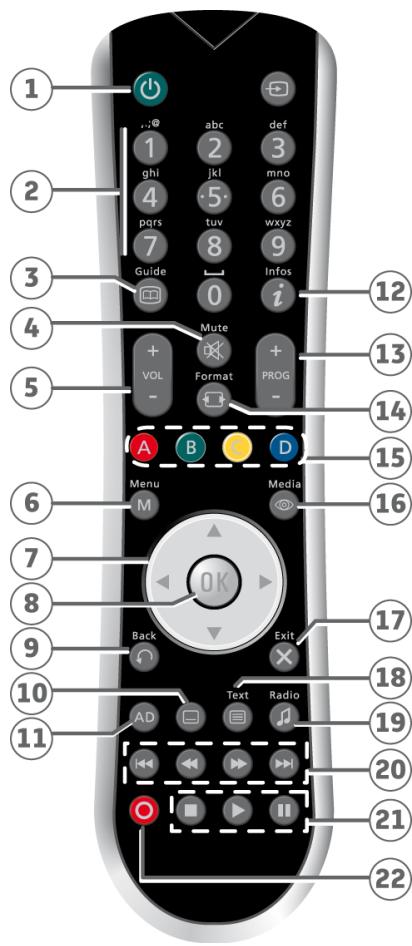

2.4 Telecommande

Piles

Repère	Description
1	Allumer / Mettre en veille le Terminal
2	Accéder aux chaînes / Saisir des chiffres, caractères
3	Accéder au guide électronique des programmes
4	Couper / Rétablir le volume
5	Augmenter / Diminuer le volume
6	Accéder aux menus
7	Se déplacer dans une page, un menu
8	Afficher la liste des chaînes, valider une option
9	Revenir sur la châîne ou l'écran précédent
10	Sélectionner les sous-titres (si disponibles)
11	Sélectionner les langues (si disponibles)
12	Afficher les informations sur un programme
13	Changer de châîne
14	Changer le format d'image
15	Accéder à des可以选择 contextuels (touches de couleur)
16	Accéder à la Médiathèque : visionner vos enregistements TV et accéder aux services CANALPLAY de video à la demande
17	Quitter un menu
18	Accéder au mode Télétexte (si diffusé)
19	Passer du mode TV au mode Radio
20	Index précédent / Retour rapide / Avance rapide / Index suivant
21	Arrêtier la lecture ou l'enregistrement en cours / Lecture / Mettre en pause (accéder au contrôle du direct)
22	Lancer un enregistrement spontané / Planifier un enregistrement
Les touches non documentées ne sont pas utilisées dans ce produit.

La télécommande nécessite deux piles R03-AAA pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

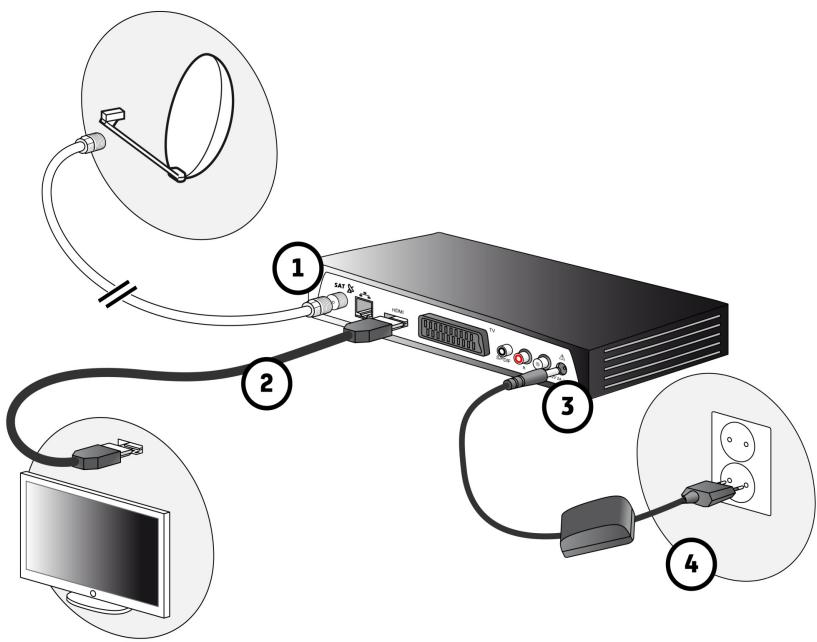

3. Connexions

Avant de commencer la mise en service de votre Terminal Haute Definition, vérifie que :

• vous avez les éléments presentés dans le paragraphe Contenu de l'emballage, page 10,
• les équipements que vous allez relier à votre Terminal sont hors tension et déconnectés du secteur.

Dans un premier temps, nous vous proposons un tableau de connexions en fonction des équipements que vous allez raccorder à votre Terminal.

Vouvasez：

Votre matériel existant	Vos prises	Reportez-vous à la section :
une antenna satellite	SAT	Raccorder l'antenne satellite, page 14
un téléviseur équipé de prises HDMI	○	Raccorder un téléviseur équipé d'une prise HDMI, page 15
un téléviseur équipé de prises Péritel	○	Raccorder un téléviseur standard équipé d'une prise Péritel, page 16
un amplificateur équipé de prises HDMI	○	Raccorder un amplificateur équipé d'une prise HDMI, page 17
un amplificateur équipé d'une prise audio numérique S/PDIF coaxial	○	Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF, page 18
un amplificateur équipé de prises RCA audio	R L	Raccorder un amplificateur équipé de prises audio gauche/droite (chaine Hi-Fi), page 19
un modem routeur ADSL (Internet) équipé d'un port Ethernet	○	Raccorder à votre modem routeur ADSL (Internet), page 20
la clé USB fournie ou un disque dur externe USB	○	Connector un péripérique de stockage USB, page 21

3.1 Raccorder l'antenne satellite

Note

Le Terminal est compatible avec l'utilisation d'un boftier DiSEqC - qui permet l'utilisation d'une ou de plusieurs têtes satellites (LNB) sur une ou plusieurs paraboles.

Pour receivevoir les chaînes de la télévision numérique terrestre disponibles par satellite avec TNTSAT, vous doivent utiliser une antennaparabolique (60 cm au minimum), équipée d'une tête universelle LNB et orientée sur le satellite ASTRA à 19,2° Est.

Votre revendeur / installateur vous conseillera sur l'installation et le pointage de votre parabole.

Branchez l'extrémité du cable coaxial, muni d'une fiche F, à la prise SAT du Terminal. N'utilise pas d'outil pour visser la fiche F.

Note

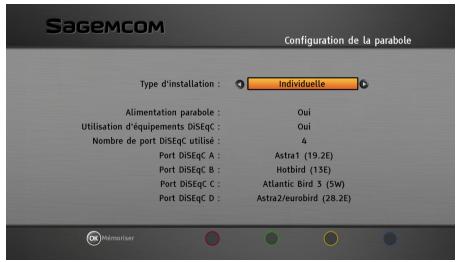

Il vous est possible d'alimenter la parabole via le Terminal. Dans le menu CONFIGURATION DE LA PARABOLE, paramétrez ALIMENTATION PARABOLE sur OUI.

3.2 Raccorder un téléviseur équipé d'une prise HDMI

1. Pour bénéficier d'une image de qualité Haute Définition (HD) pour les programmes diffusés en haute définition uniquement, utilisez un cordon HDMI (non fourni) entre une prise HDMI de votre Terminal et une des prises HDMI de votre téléviseur.

Note

Si vous télévisuer est muni d'une prise DVI uniquement, vous doivent restorer la prise HDMI de votre Terminal de réception à la prise DVI du télévisuer (cable HDMI-DVI ou adaptateur HDMI-DVI non fourni). Vous devrez alors raccarder la sortie audio Hi-Fi de votre Terminal de réception à l'entrée audio associée au connecteur DVI de votre télévisuer (cordon non fourni).

1. Pour raccorder d'autres apparèels (amplificateur home cinema), reportez-vous aux pages suivantes.
2. Branchez en premier le cordon de l'adaptateur secteur sur votre apparéil, puis le cordon secteur sur l'adaptateur secteur.
3. Branchez le bloc d'alimentation à la prise 12 V du Terminal, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.

3.3 Raccorder un téléviseur standard équipé d'une prise Péritel

1. Utilisez un cable Péritel (non fourni) entre la prise Péritel TV du Terminal et la prise Péritel à l'arrête de votre téléviseur.
2. Pour raccorder d'autres apparèels (amplificateur home cinema), reportez-vous aux pages suivantes.

Note

La prise Péritel de votre Terminal est dédiée à la connexion d'un téléviseur, et non d'un magnétoscope.

Si vous souhaitez enregistrer des programmes TV, préférez l'utilisation d'un périphérique USB. Pour plus d'informations, reportez-vous à la section Les fonctions avancées avec un périphérique USB, page 32.

1. Branchez en premier le cordon de l'adaptateur secteur sur votre apparéil, puis le cordon secteur sur l'adaptateur secteur.
2. Branchez le bloc d'alimentation à la prise 12 V du Terminal, d'une part, et à une prise de courant proche de l'appareil et facile d'accès, d'autre part.

3.4 Raccorder un amplificateur équipé d'une prise HDMI

Assurez-vous que votre amplificateur possède deux prises HDMI, l'une en entrée (IN) l'autre en sortie (OUT).

1. Prenez un premier cable HDMI (non fourni) et enfichez l'une des extrémites sur la prise HDMI de votre Terminal.
2. Enfichez l'autre extrémité sur une prise HDMI IN de votre amplificateur.
3. Prenez un second cable HDMI (non fourni) et enchiche l'une des extremités sur la prise HDMI OUT de votre amplificateur.
4. Enfichez l'autre extrémité sur une prise HDMI de votre téléviseur.

3.5 Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF

La connexion de votre Terminal de réception Haute Définition à un amplificateur "Home Cinéma" vous offre un son surround de qualité cinématographique, particulièrement lorsque vous regardez des programmes de haute qualité tels que des films ou une émission de sport.

Ce raccordement est aisé et se fait en reliant au moyen d'un cable coaxial (non fourni) la sortie audio numérique S/PDIF de votre Terminal de réception à l'entrée son numérique de votre amplificateur.

Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numéroique de haute qualité. Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition.

1. Prenez le cable coaxial audio numérique (non fourni) et enfichez l'une des extrémités sur la prise audio numérique S/PDIF de votre Terminal.
2. Enfichez l'autre extrémité sur une prise coaxiale audio numérique de votre amplificateur.

Note

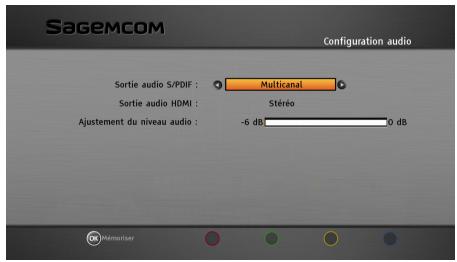

Veillez à configurer la sortie audio numérique SORTIE AUDIO S/PDIF sur MULTICANAL dans le menu de réglages du Terminal (voir Configuration audio, page 52).

3.6 Raccorder un amplificateur équipé de prises audio gauche/droite (chaine Hi-Fi)

Pour bénéficier du son stéreo de qualité laser, il vous suffit de raccorder les sorties audio droite et gauche du Terminal à l'entrée auxiliaire de votre chaîne Hi-Fi (câbles non fournis).

1. Prenez un cable coaxial audio (non fourni) et repérez les fiches Gauche (L/blanc) et Droite (R/rouge), enchizés-les sur les prises audio de votre Terminal en respectant votre repérage.
2. Prenez l'autre extrémité du cable et enfichez les fiches Gauche (L/blanc) et Droite (R/rouge) sur les prises audio de votre amplificateur en respectant toujours votre repération.

3.7 Raccorder à votre modem routeur ADSL (Internet)

Voudeveez connecter le Terminal à Internet via voitre reseau domestique, si vous souhaitez utiliser les fonctions CANALPLAY de VoD (video à la demande).

1. Prenez un cable réseau équipé de prises RJ45 (non fourni), enchice l'une des extrémités du cable sur la prise Ethernet de votre Terminal.
2. Enfichez l'autre extrémité du cable sur une des prises Ethernet de votre modem routeur.

ETH1, ETH2,
ETH3 ou ETH4

1. Reportez-vous au guide d'installation de votre modem routeur pour étabir la connexion entre votre Terminal et votre modem routeur. Selon la configuration de votre réseau, vous devrez peut-être configurer manuellement les paramétres réseau du Terminal (ex : DHCP désactivié), reportez-vous à la section Configuration du réseau, page 54.

3.8 Connector un pérophérique de stockage USB

En connectant une clé USB ou un disque dur externe, vous aurez accès à des fonctionnalités additionnelles du Terminal.

Connectez le périphérique de stockage USB dans son port, sans forcer et en respectant le sens d'insertion.

Note

Veuillez noter que le temps de démarrage à la première mise sous tension peut s'avérer plus long lorsqu'un périhérique de stockage USB est détecté.

Cette phase préliminaire est normale. Veuillez donc ne pas l'interrompre et patienter jusqu'à ce que le Terminal se mette en veille automatiquement.

Si vous souhaitez récapierer vos péripérisque de stockage USB, arrêtez tout d'abord toute opération de lecture ou d'écriture, puis utilisez le menu dédié pour déconnecter en toute sécurité vos péripérisque de stockage USB (voir Gérer le Péripérisque USB, page 50).

Pour plus d'information sur l'utilisation d'un périhérique USB et des fonctions accessibles, reportez-vous à la section Périhérique USB, page 32.

4. Première installation

Vérifiéz que le Terminal est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite.

1. Insérez la carte d'accès TNTSAT fournie avec votre Terminal dans le lecteur de carte, puce orientée vers le haut et vers le Terminal.

1. Allumez votre téléviseur puis votre Terminal en appuyant sur le bouton Marche/Arrêt

situé en face avant ou sur la touche Marche/Arrêt de la télécommande.

1. L'écran d'accueil apparaît sur votre téléviseur.

Si ce n'est pas le cas au bout de 60 secondes environ, basculez entre les entrées de votre téléviseur (HDMI ou Péritel) jusqu'à l' apparition de l'écran d'accueil.

1. Un écran vous invite à vérifier votre installation.

Appuyez sur la touche OK OK pour continuer.

1. Notre Terminal installe automatiquement les chaînes de la TNT disponibles par satellite avec TNTSAT.

Le curseur vous informe de l'évolution de la recherche. Le nombre des chaînes de télévision et de radio trouvées s'affiche à l'écran.

En cas d'éché de l'installation des chaînes, reportez-vous à la section

Recherche des chaînes du service

TNTSAT / CANALSAT, page 47 pour effectuer une installation manuelle.

1. Notre Terminal gère les chaînes régionales.

Ce réglage vous permet de désigner le décrochage régional pour toutes les chaînes concernées, à commencer par "France 3".

Sélectionnez à l'aide des touches « et la région de votrechioix, puis appuyez sur la

touche OK OK pour confirmer.

Par la suite, lorsque vous regarderez

France 3 et qu'une émission régionale

commencer, le Terminal diffusera automatiquement la chaîne régionale que vous avez définie.

Note

Dans le cas oùaucun service n'est disponible,l'information"Aucun service France 3 régional"s'affiche.

1. La creation du Code parental est obligatoire pour valider la mise en service du Terminal.

Pour cela, saisissez à l'aide de la télécommande un Code parental à 4 chiffres. Saisissez de nouveau le Code parental afin de le confirmer.

Vous ave la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans.

Sélectionnez à l'aide des touches et l'âge souhaité, puis appuyez sur la touche OK (OK) pour confirmer.

Note

"0000" ne peut pas etre utilise comme Code parental.

Le Code parental vous sera demandé dans les fonctions suivantes :

• verrouillage de programmes (lorsque le niveau moral d'un programme est supérieur à l'âge que vous avez défini) - voir page 53,
• accès aux enregistements TV et videos à la demande verrouillées,
• retard à la configuration d'achat - voir page 56.

Reportez-vous à la section Changer votre code parental, page 49 pour d'eventuelles modifications.

L'installation se termine sur un message vous informant de l'activation de votre carte d'accès TNTSAT et de sa date de fin de validité.

Voussouspoucezdesormaisutiliserevotrecerteminaletprofiterdeschainesde laTNTdisponiblesparle satelliteASTRA！

Important

La carte TNTSAT doit toujours être insérée (puce vers le haut) dans le Terminal de réception pour regarder les programmes.

Note

Voussouspèze à tout moment changera lcarte TNTSAT par une carte CANAL READY, sans avoir besoin d'éteindre et de rallumer le Terminal.

Vous trouvrez sur le site http://www.tntsat.tv toutes les informations utiles sur le service TNTSAT ainsi que de nombreuses informations sur la TNT par satellite.

Vous trouvrez sur le site http://www.canalready.fr toutes les offres commerciales sur LES CHÂINES CANAL+ ou CANALSAT.

Pour paramétrer votre Terminal selon vos besoin, reportez-vous à la section Les menus d'installation, page 44.

Utilisation du Terminal

Utilisez de façon optimale votre Terminal en découvert toutes ses fonctionnalités à l'aide des sections suivantes :

Utilisation quotidienne, page 26,
- Les fonctions avancées avec un périphérique USB, page 32.

5. Utilisation quotidienne

5.1 Regarder la télévision

Choisir une chaine de télévision

Avec les touches PROG+ et PROG-, ou les touches 0-9

• Appuyez sur les touches PROG+ ou PROG- + pour changer de chaîne ou entreprises son nombre sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.

Vous pouvez revenir sur la chaine precedemment vue en appuyant sur la touche BACK

Depuis la liste des chaînes

Appuyez sur OK (OK) pour afficher la liste des chaînes.

Utilisez les touches , , et pour parcourir la liste.

Pour regarder une chaine, selectionnez-la puis appuyez sur OK OK

Vous pouvez également utiliser la

touche EXIT × pour quitter la liste sans changer de chaîne.

Ajuster le volume audio

Volume : yous pouvez regler le volume avec les touches VOL+ et VOL-
Mode mulet: le son se coupe si vous appuyez sur la touche MUTE. Le son revient si vous appuyez à nouveau sur cette même touche ou si vous appuyez sur les touches VOL+

Note

Ces opérations n'ont pas d'effet sur les sorties audio S/PDIF et HDMI si vous les configurerz sur MULTICANAL dans le menu de réglage Configuration audio, page 52.

Choisir temporairement le format de l'image en mode HD

Note

Cette fonction est uniquement disponible si le Terminal est relié à un téléviseur HD via le connecteur HDMI.

Appuyez successivement sur la touche FORMAT pour désirir un format d'image parmi certains disponibles pour le programme que vous étes en train de regarder :

• Original permet de restituer sans déformation une image 4/3 diffusée en HD.
• Zoom permet d'afficher au moins une image de type téléfilm ou de type cinéma sans bande noire.
  Large permit d'afficher l'image en l'étirant avec une déformation proportionnelle.

Bandeau d'information programme

Lorsque vous passez d'une chaîne à l'autre, le bandeau d'information de programme s'affiche automatiquement.

Vous pouvez afficher de nouveau ce bandeau d'information en appuyant une fois sur la touche INFO i.

• A: Numéro et nom de chaîne
• B: Nom du programme
• C:listefavorite
• D:Heure courante
• E: Heure de début du programme
• F: Temps écoué
• G:Heure de fin du programme
• H: Niveau parental

Note

La disponibilité et l'exactitude des informations affichées ne dépendent pas de votre Terminal, celles-ci sont diffusées par les chaînes.

Appuyez sur / pour voir les informations sur le programme suivant / precedent.

Utilisez et pour voir les informations sur le programme suivant / precedent sur d'autres chaînes.

Pour regarder une chaîne sélectionnée, appuyez sur OK (OK).

Informations détaillées sur les programmes

Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez deux fois sur INFO i pendant que vous regardez un programme afin d'afficher le bandeau d'informations détaillées. Le résumé du programme en cours s'affiche accompagné eventuellement des informations suivantes :

Icône	Signification
SD	Programme diffusé en qualité standard
HD	Programme diffusé en Haute Définition
2	Nombres de pistes audio disponibles
DD	Voie audio Dolby Digital disponible
D+	Voie audio Dolby Digital Plus disponible
	Téléxte disponible
2	Nombre de langues de sous-titres disponibles

Appuyez sur / pour dire le résumé du programme suivant / courant.

Utilisez la touche jaune pour lore la suite du résumé s'il est réparti sur plusieurs pages.

Utilisez et pour voir les informations sur le programme courant / suivant sur d'autres chaînes.

Pour changer de chaîne, Sélectionnez la chaîne désirée puis appuyez sur OK (OK).

Appuyez de nouveau sur INFO ou EXIT pour masquer le bandeau d'informations détaillées.

Choisir temporairement des langues audio et des sous-titres

Lorsqu'une chaîne diffuse plusieurs langues pour l'audio et/ou les sous-titres, vous pouvez désiroir temporairement la langue audio, ainsi que celle des sous-titres.

Note

Les可以选择 valables tant que vous ne changez pas de chaine. Pour définir un réglage à appliquer par défaut, reportez-vous à la section Langues audio et sous-titrage, page 51.

Pour afficher directement la banniere audio, appuyez sur AD.
Pour afficher directement les sous-titres, appuyez sur . Vous pouvez afficher ces informations en appuyant une fois sur INFO , puis en appuyant sur la touche rouge A
- Pour sélectionner les options souhaitées, utilisez , , et puis appuyez sur OK (OK) pour valider.

Changer de liste favorites

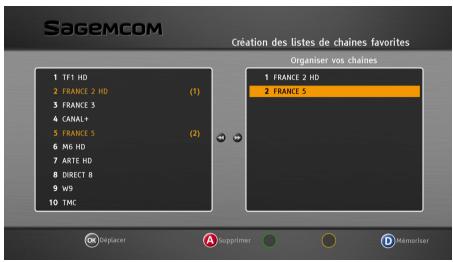

Vous pouvez creer et gérer des listedes de chaînes favorites grâce au menu CRÉATION DES LISTES DE CHÂINES FAVORITES (voir page 52).

Pour passer d'une liste de chaînes (liste complète des chaînes incluse - Liste A) à une liste favorite existante, appuyez

sur INFO i pour afficher le bandeau d'information.

Vous devrez saisir le Code parental pour continuer.

Appuyez sur la touche bleue D

sLECTIONnez avec et la liste favorites souhaitée, puis appuyez sur OK OK.

Pour revenir sur la liste complète des chaînes, Sélectionnéz la première liste (A).

5.2 Choisir une chaine de radio

Si des chaînes de radio ont été mémorisées lors de l'installation, vous pouvez appuyer sur la touche RADIO pour passer en mode RADIO.

Vous pouvez également y acceder en appuyant sur MENU M, puis en selectionnant RADIO avec ou et en validant avec OK OK.

Utilisez les touches , , et pour parcourir la liste des chaînes radio.

Pour écouter une chaine, Sélectionnez-la puis appuyez sur OK OK.

Appuyez de nouveau sur RADIO ou

EXIT pour quitter le mode RADIO et revenir au mode TV.

5.3 Télexteste

Si la chaîne que vous regardez proposer un service Télétexte, vous pouze y accéder en appuyant sur la touche TEXT de votre télécommande.

Pour acceder aux pages Tetexte, servez-vous des touches numériques de la
telecommande, des touches de couleur ou des touches PROG+ ou PROG- +
Pour quitter le mode Tetexte, appuyez sur EXIT

5.4 Guide electronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes (ce service dépend des informations diffusées par les chaînes). Selon les chaînes, ces informations peuvent couvir les 8 jours à partir.

Appuyez sur la touche GUIDE de la télécommande pour acceder au guide électronique des programmes. Vous pouvez également y acceder en appuyant sur MENU M, puis en selectionnant GUIDE avec ou et en validant avec OK OK.

Différentes actions sont possibles :

Pour selectionner une chaîne / un programme, utilisez les touches , , et .
- Pour passer à la page d'information suivante si disponible, appuyez sur la touche jaune
- Pour voir un programme en cours, Sélectionnez la chaine désirée et appuyez sur OK OK.
Pour passer au jour suivant, appuyez sur la touche
Pour passer au jour precedent, appuyez sur la touche

Pour quitter le guide électronique des programmes, appuyez sur la touche BACK ou EXIT.

6. Les fonctions avancées avec un périphérique USB

6.1 Périphérique USB

Important

Le périphérique de stockage USB connecté à votre Terminal fait office de mémoire externe de l'appareil. Ce périphérique est alors formaté pour être spécifiquement dédié au Terminal. Ainsi, les enregistements stockés ne pourront pas été lus sur un autre appareil (par exemple PC). Il est conseilé de laisser ce périphérique connecté au Terminal.

Quel périphérique USB pour chaque utilisation ?

Votre Terminal est livre avec une clé USB d'une capacité de 4 Go. Cette clé vous permet d'acceder aux services CANALPLAY et d'acquerir des videos à la demande.

Note

Décovrez l'offre de contenu CANALPLAY avec la clé fournie, elle vous permettra d'acquérir vos premières vidés à la demande. Pour acquérir un plus grand nombre de vidés à la demande, n'hésitez pas à utiliser un périphérique d'une capacité supérieure.

Si vous souhaitez utiliser votre Terminal comme Magnétoscope numérique (enregistrement de programmes TV et Contrôle du direct), nous vous recommendons vivement d'utiliser un disque dur externe équipé de son bloc secteur dédié.

Le tableau ci-dessous récapitule les fonctions accessibles en fonction du périhérique USB utilisé :

	Taille du pérophérique USB après formatage...
	...inférieure 64 Go	...supérieure à 64 Go
Services CANALPLAY(voir page 40)	✓	✓
Contrôle du direct(voir page 39)		✓
Enregistrement de programmes TV(voir page 34)		✓

Quelle taille de disque dur pour quelle durée d'enregistrement ?

Les fonctions d'enregistrement de programmes TV et de Contrôle du direct nécessite une capacité de stockage du périhérique USB supérieure à 64 Go.

Le Terminal alloue automatiquement une partie de l'espace disque à chacune de ces fonctionnalités, comme suit :

• usage interne : 42 Go,
• enregistrements TV et Contrôle du direct : capacité restante.

Par exemple, et à titre indicatif, pour un disque dur de 250 Go après formatage, vous disposerez de 218 Go d'espace pour l'enregistrement et le Contrôle du direct.

Pour vous donner une idée du temps d'enregistrement disponible en fonction de la taille du disque, aidez-vous des valeurs suivantes :

1 heure d'enregistrement d'un programme en qualite standard requiert en moyenne 1 Go.
1 heures d'enregistrement d'un programme en qualite HD requiert en moyenne 2,5 Go.

Précautions particulières

• Lors de la première insertion, le Terminal vous proposera de formater votre péripérisque USB afin que vous puissiez utiliser votre Terminal comme Magnétoscope numérique. La durée de ce formatage varie en fonction de la taille et du type de péripérisque :

• moins de 10 minutes pour une clé USB,

• de 1 à 2 heures environ pour un disque dur.

• Le formatage d'un périhérique de stockage USB peut durer un certain temps. Pour ne pas rallonger ce temps de traitement et entraver l'utilisation normale du Terminal, nous vous recommendons d'attendre que le formatage soit achevé.

• Malgré nos efforts pour vous fournir un Terminal compatible avec la plupart des péripériques de stockage USB certifiés "USB High Speed", il ne nous est pas possible de tester tous les péripériques de stockage USB disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l'ensemble des fonctionnalités.

Par conséquent, veuillez nous excuser si notre périphérique de stockage USB ne fonctionne pas de façon optimale sur le Terminal.

• Si vous nevez déconnecter votre périhérique de stockage USB, voirlez à toutes respecter la procédure d'éjection décrite à la section Ejecter le périhérique, page 50. Dans le cas contraire, vous risqueriez de perdre des données ou d'endommager leur périhérique de stockage.

Note

Pour plus d'informations sur la gestion de votre péripérisque USB, voir section Gérer le Péripérisque USB, page 50.

6.2 Enregister des programmes TV

Voupeuz enregistrer spontanement ou programme I'enregistrement de vos émissions préferées sur toute périphérique USB, pour les visionner ultérieurement selon vos envies.

Enregistrement spontané (d'un programme en direct ou différé)

Pour enregistrer un programme en direct, positionnez-vous sur la chaine désirée et appuyez sur la

touche ENREGISTERER

Le symbole d'enregistrement apparait alors dans le bandeau d'information.

Si le niveau moral du programme est supérieur à l'âge que vous avez défini dans vos options de verrouillage de programmes, le programme enregistré sera alors caché dans la liste des enregistements, son accès nécessitera la saisie du Code parental (voir Acceder aux enregistements verrouillés, page 37).

Veuillez noter qu'une fois que vous avez lancé un enregistrement, vous ne pouvez pas changer de châne. Vous aurez de nouveau accès aux autres chaînes une fois l'enregistrement fini.

Pour arrêter un enregistrement, revenez sur la chaîne en cours d'enregistrement, et appuyez sur la touche STOP

Pour enregistrer un programme que vous regardez en différé (1 à 2 heures), appuyez sur la touche ENREGISTRER. Le contenu de la mémoire tampon sera inclus dans l'enregistrement final.

Note

En appuyant plusieurs fois sur ENREGISTRER , vous pouvez seLECTIONner une durée d'enregistrement par pas de 60 minutes avec une durée maximale de 4 heures.

Vous pouvez dès lorsmettre en veille le Terminal : l'enregistrement s'arrête automatiquement à la fin du tempsprogrammé.

Lorsque vous enregistrez en mode différé, le Terminal peut ajouter quelques secondes de video au début de l'enregistrement.

Une fois qu'un enregistrement a commencé, vous ne pouvez plus vous déplacer dans la mémoire tampon du programme qui précède le début d'enregistrement.

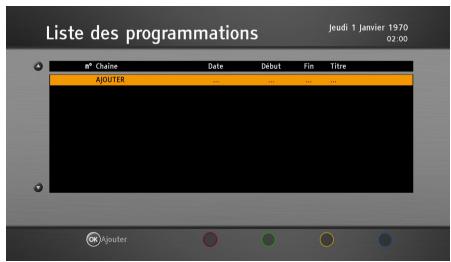

Enregistrer manuellement des programmes

Le menu LISTE DES PROGRAMMATIONS vous permet de programmer manuellement des enregistements.

Appuyez sur la touche MENU M, puis selectionnez PROGRAMMATIONS avec ou et validez avec OK OK.

La liste des programmes à enregistrer apparaît à l'écran.

Deux types de programmes y sont consignées :

• enregistrement programme depuis le guide électronique des programmes,
  enregistrement que vous créez manuellement.

Pour programmer manuellement un enregistrement, procedede comme suit :

1. Sélectionnez la ligne AJOUTER et

appuyez sur la touche OK (OK).

Un écran d'édition apparait qui vous permet de définir vos options d'enregistrement.

1. Sécífiez la chaîne à enregistrer.

2. Sélectionnez la fréquence d'enregistrement désirée :

3. UNIQUE: une fois seulement à l'heure et à la date programmes.
   HEBDOMADAIRE: une fois parSEAine à l'heureprogrammée et au jour de la SEAINEprogramme.

4. DU LUNDI AU VENDredi : à l'heure programmée, tous les jours du lundi au vendredi et toutes les semaines.

5. DU LUNDI AU SAMEDI : à l'heure programmée, tous les jours du lundi au samedi et toutes les semaines.
   TOUS LES JOURS : à l'heure programmée, tous les jours et toutes les semaines.

6. Saisissez la date d'enregistrement.

7. Saisissez l'heure de début et l'heure de fin de l'enregistrement.
8. Si vous désirez limiter l'accès à cet enregistrement, configurez VERROUILAGE DE LA PROGRAMMATION sur OUI.
9. Confirmez la programmation en appuyant sur la touche OK (OK).

Enregistrer des programmes depuis le guide électronique des programmes

L'avantage de programmer un enregistrement depuis le guide électronique des programmes est d'enregistrer des programmes précis只不过 que des horaires sur des chaînes. L'efficacité de cette fonction dépend toute fois des informations fournies par les diffuseurs sur les programmes à partir.

Appuyez sur la touche GUIDE pour acceder au guide électronique des programmes.

1. Sélectionnez la chaîne et le programme à enregistrer.
2. Appuyez sur la touche OK (OK) pour planifier l'enregistrement du programme.
3. Confirmez ou completez les options d'enregistrement.
4. Appuyez sur la touche OK (OK) pour ajouter le programme à la LISTE DES PROGRAMMATIONS.

Si un conflit d'enregistrement a lieu (trop grand nombre d'enregistrements planifiés à la même-heure), le Terminal vous demandera de résoudre le conflit.

Pour annuler une programmation, reportez-vous à la section Gérer les programmes.

Gérer les programmesmations

Pour modifier un enregistrementprogramme, selectionnez-le dans la liste et appuyez sur la touche OK OK: l'écran d'edition apparait alors et vous permet de modifier les options d'enregistrement.

Pour supprimer un enregistrementprogramme, selectionnez-le dans la liste et appuyez sur la touche rouge A. La suppression est impossible lorsqu'un enregistrement est en cours. Dans ce cas, revenez plutôt sur la chaîne en cours d'enregistrement et appuyez sur la touche STOP

Pour verrouiller un enregistrement programme, Sélectionnez-le et appuyez sur la touche verte B. Pour modifier un enregistrement programme verrouillé, Sélectionnez-le, appuyez sur OK OK, puis saisissez le Code parental.

Effectuez les modifications désirées et appuyez sur la touche OK (OK) pour confirmer les nouveaux réglages.

Listedes enregistements

Appuyez sur la touche MENU M, puis selectionnez MEDIA > ENREGISTREMENTS.
Vous pourrezGER vos enregistements, tout en controlant l'espace disque disponible.

Le cadre gauche affiche les programmes TV que vous aze enregistrres. Les enregistements verrouillés sont quant à eux masqués dans cette vue par défaut,appelee.
Liste A : tout public.

Utilisez les touches et pour selectionner un enregistrement, appuyez sur la touche OK OK pour le visionner.

Si le niveau moral du programme enregistré est supérieur à l'âge que vous avez défini dans les options VERROUILAGE DE PROGRAMMES, vous serez invite(e) à saisir le Code parental pour pouvoir le visionner.

En mode Lecture, les actions suivantes sont disponibles :

• utilisez les touches et pour vous déplacer dans le programme enregistré.
• Appuyez sur la touche STOP pour arreter la lecture et revenir sur la liste des enregistrements.

Pour quitter ce menu, appuyez sur la touche EXIT

Acceder aux enregistements verrouillés

Si vous désirez acceder à la liste complète des programmes enregistrés, et ainsi visualiser les

enregistements verrouillés, appuyez sur la touche rouge A. Le Code parental vous sera alors demandé.

Pour revenir à la liste A : tout public, appuyez de nouveau sur la touche rouge

6.3 Gérer la liste des enregistrements

Les touches de couleur permettent de gérer la liste des enregistements, et vous offre les actions suivantes :

• verte B : trier les enregistrements par date ou par ordre alphétique,
• jaune : sélectionner l'enregistrement en surbrillance,
• bleue D : supprimer le ou les enregistements sélectionnés.

Trier les enregistrements

Appuyez sur la touche verte B pour trier vos enregistements par date ou par ordre alphabétique.

Supprimer des enregistements

Vou pouvez intervenir sur plusieurs enregistements en même temps. Quand vous voulez manipuler plusieurs enregistements en même temps, il est préféable de les scélectionner avant.

Pour supprimer un ou plusieurs enregistements, procedez comme suit :

1. Placez-vous sur l'enregistrement voulu.

2. Appuyez sur la touche jaune , un symbole apparait à cote de l'enregistrement.

3. Répétez l'opération pour tous les enregistements que vous souhaitez sélectionner.

1. Appuyez sur la touche bleue D
2. Sélectionnez l'action EFFACER et appuyez sur la touche OK OK
3. Appuyez sur la touche OK (OK) pour confirmer la suppression.

6.4 Utiliser le Contrôle du direct (mode Direct / mode Différé)

Qu'est-ce que le Contrôle du direct

La fonction de "Contrôle du direct" (égardless connue sous le nom de "Mode Différé" ou "Timeshifting") permet de suspendre momentarily un programme, parce que vous étés dérange(e), pour le reprendre plusieurs minutes plus tard.

Ce mode d'enregistrement est rendu possible par le fait quedds que vous appuyez sur la touche ,le Terminal se met a enregistrer automatiquement en continu et en arrriere-plan le programme que youes et en train de regarder, creant ainsi une memoire du programme disponible en cas de besoin.

Le Terminal peut ainsi garder en mémoire jusqu'à 60 à 120 minutes de programme en fonction des caractéristiques du signal. Veuillez notes toutfois que cette mémoire tampon se remet à zéro lors que vous changez de chaîne.

Pause / Play du Direct

Vous regardez un programme et vous souhaitez faire une pause sans en manquer la suite ?

Appuyez sur la touche II

Le bandeau d'information affiche alors le temps de décalage entre votre vision en différé du programme et le direct.

Pour reprendre le programme en cours, appuyez sur la touche l

Utilisez les touches ，， et pour vous situer dans le mode Différé.

Retour rapide

Vouspouvezyousdéplacerrapidementenarriereavecla touche

Sur le bandeau d'information, vous constaterez alors que le décalage Différé/Direct augmente. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 600 fois la vitesse nominale).

Vous pouvez ainsi revenir jusqu'au début de la mémoire tampon (de 1 à 2 heures à condition d'avoir regardé le programme tout ce temps, sans changer de chaîne).

Avance rapide

Voussousdeplacerapidementenavantavecla touche

Sur le bandeau d'information, vous constaterez alors que le décalage Différé/Direct diminue. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 600 fois la vitesse nominale).

Si vous restez en avance rapide, vous finirez par retrouver le direct.

Stop

Vous pouze à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, appuyez sur la touche STOP

6.5 Utiliser les services VOD de CANALPLAY

Pour acceder à CANALPLAY et profiter d'une offre riche en contenus, vous devez vous assurer que:

• le Terminal est connecté à Internet (voir page 20 pour connecter votre Terminal via votre routeur, et page 54 pour configurer les paramètres réseau).
• vous avez connecté la clé USB fournie ou autre périhérique de stockage USB (voir la section Périhérique USB, page 32).
• vous vous étes inscrit(e) aux services CANALPLAY soit depuis votre Terminal lors de l'acquisition de VOD, soit en vous connectant sur le site www.canalplay.com.

Note

Si vous envisagez d'acquérir plus de 2 périques à la demande à la fois, nous给您 conseillons d'utiliser un périphérique USB d'une capacité supérieure à la clé USB fournie.

Acceder aux services CANALPLAY de VoD (video à la demande)

Voussouspoucez accederaux services de videoa la demandede l'une desfaconssuivantes：

• en appuyant sur la touche MEDIA , puis en sélectionnant CANALPLAY,
• en appuyant sur la touche MENU M et en seLECTIONnant MEDIA > CANALPLAY.

Laissez-vous guider par les instructions à l'écran pour découvert toutes les offres de contenus disponibles.

Pour revenir à l'écran précédent, appuyez sur la touche BACK

Vous pouvez à tout moment quitter le menu en appuyant sur la touche EXIT 心

Visionner les VoD acquises

Vous trouvrez dans le menu VOD les videos à la demande que vous avez acquises et téléchargees.

You pouvez y acceder de l'une des façons suivantes :

• en appuyant sur la touche MEDIA , puis en sélectionnant VOD,
• en appuyant sur la touche MENU M, puis en sélectionnant MÉDA > VOD.

Le cadre gauche affiche les contenus que vous avez acquis.

Utilisez les touches et pour selectionner un contenu, appuyez sur la touche OK OK pour le visionner.

Note

Les videos acquises sont disponibles durant une période définie. Cette période vous est précisé au moment de l'acquisition. Une fois la période écoulée, le contenu est automatiquement supprimé.

Il peut toutefois arriver qu'une video acquise soit supprimée avant la fin de la période. Dans ce cas, returnez dans le menu CANALPLAY (voir page 40), recherche la video et téléchargez-la de nouveau.

En mode Lecture, les actions suivantes sont disponibles :

• utilisez les touches , et pour vous déplacer dans le contenu.
• Appuyez sur la touche STOP pour arreter la lecture et revenir sur la liste des contenus.

Pour quitter ce menu, appuyez sur la touche EXIT

Supprimer des videos à la demande

Pour supprimer une ou plusieurs videos à la commande, procédez comme suit :

1. Placez-vous sur la video voulue.
2. Appuyez sur la touche jaune , un symbole apparait a cotoé de la video.

3. Répétez l'opération pour toutes les videos que vous souhaitez sélectionner.

4. Appuyez sur la touche bleue D

1. Sélectionnez l'action EFFACER et appuyez sur la touche OK OK
2. Appuyez sur la touche OK (OK) pour confirmer la suppression.

Configuration et Maintenance

Configurez et entretenez au besoin de Terminal à l'aide des sections suivantes :

• Les menus d'installation, page 44,
• Entretien du Terminal, page 57.

7. Les menus d'installation

Appuyez sur la touche MENU M pour acceder au menu principal du Terminal.

Pour naviguer dans les différents écrans et effectuer vos réglages, utilisez les touches , , et pourmettre en surbrilance vos sélections.

Appuyez sur la touche OK (OK) pour confirmer, et sur la touche EXIT (X) pour sortir d'un écran.

7.1 Aperçu du menu Installation

Le tableau suivant presente l'arborescence du menu Installation et les réglages par défaut du Terminal.

Les réglages par défaut sont indiqués en gras.

Menu	Sous-menu(s)		Réglages par défaut	#
Recherche des chaînes				46
	Configuration de la parabole			46

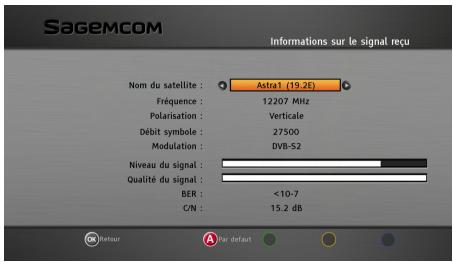

	Informations sur le signal reçu			47
	Recherche des chaînes du service TNTSAT / CANALSAT			47
	Recherche des chaînes gratuites			47
	Régionalisation			48
Configuration générale				48

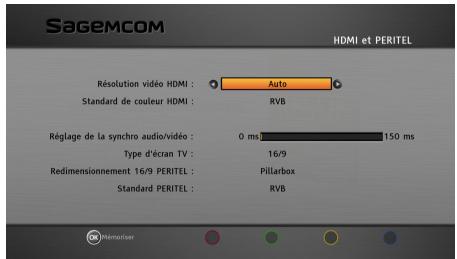

	HDMI et PERITEL			48
		Résolution video HDMI	Auto | 576p | 720p | 1080i
		Standard de couleur HDMI	RVB | YCbCr
		Réglage de la synchro audio/vidéo	0 à 150 ms
		Type d'écran TV	16/9 | 4/3
		Redimensionnement 16/9 PERITEL	Pillarbox | Tiltscan
		Redimensionnement 4/3 PERITEL	Letterbox | Pan&scan
		Standard PERITEL	RVB | PAL | SECAM
	Changer votre code parental			49
	Périphrérique USB			50
		Effacer tous les enregistements	50
		Formater le périphrérique	50
		Ejecter le périphrérique	50
	Retour à la configuration d'achat			56
Configuration deschains reçues				51
	Langues audio et sous-titrage			51
		Langue audio
		Sous-titrage
		Sous-titrage malentendant	Non | Oui
	Configuration audio			52
		Sortie audio S/PDIF	Multicanal | Stéréo
		Sortie audio HDMI	Auto | Multicanal | Stéréo
		Ajustement du niveau audio	-6 à 0 dB
	Création des listedes chains favorites			52
	Verrouillage des programmes			53
Configuration du réseau				54
	Configuration adresse IP / DNS			54
Informations				55
	Informations sur le logiciel			55
	Informations sur le matériel			55
	Informations sur le péripérisque USB			55
	Messagerie Viaccess			55
	Informations Viaccess			55

7.2 Recherche des chaînes

Selectionnez le menu Installation > Recherche des chaînes.

Les menus disponibles sont les suivants :

• Configuration de la parabole, page 46
• Informations sur le signal reçu, page 47
• Recherche des chaînes du service TNTSAT / CANALSAT, page 47
• Recherche des chaînes gratuites, page 47
  Régionalisation, page 48.

Configuration de la parabole

Important

Les réglages décrits ci-après exigent des connaissances avancées sur l'installation et la configuration d'antenne parabolique. Ne modifies pas ces paramètres si vous n'étés pas expert dans ce domaine.

Selectionnez le menu Recherche des chaînes > Configuration de la parabole.

Les réglages suivants sont disponibles :

Réglage	Description
Type d'installation	Si vous étés équipé d'une parabole, laissez la valeur sur Individuelle.
Alimentation parabole	Si vous étés équipé d'une parabole, laissez la valeur sur Oui.
Utilisation d'équipements DiSEqC	Si vous utilisez un commutateur DiSEqC et que vous souhaitez configurer d'autres têtes LNB, passerz la valeur Utilisation d'équipements DiSEqC à Oui.
Nombre de port DiSEqC utilisé	Precisez ensuite le nombre de têtes LNB à utiliser.
Port DiSEqC	Sélectionnez le satellite requis pour chacune des têtes LNB. Par défaut, et afin de vous aider à apporter vos propres réglages, les satellites les plus couramment utilisés sont déjà listedes et enregistrres (ex : Astra, Hotbird, etc.).

Informations sur le signal reçu

Selectionnez le menu Recherche des chaînes > Informations sur le signal reçu.

Ce menu vous permet d'afficher le niveau et la qualité du signal reçu par votre ANTENNE (ou la configuration du satellite dans le cas de têtes LNB multiples).

Pour ajuster la qualité, sélectionnez au besoin un satellite, saisissez une fréquence et sélectionnez la polarisation correspondante.

Recherche des chaînes du service TNTSAT / CANALSAT

Selectionnez le menu Recherche des chaînes > Recherche des chaînes du service TNTSAT / CANALSAT.

Vou pouvez lancer une recherche manuelle pour toute nouvelle chaîne TNT disponible par satellite avec TNTSAT.

Ne modifies pas les valeurs associées au satellite et appuyez sur la touche OK (OK) pour lancer le balayage.

Recherche des chaînes gratuites

Selectionnez le menu Recherche des chaînes > Recherche des chaînes gratuites.

Utilisez cette fonction si vous avez configuré plusieurs têtes LNB pointant vers différents satellites. Dans ce cas, vous pouvez lancer un balayage des chaînes gratuites disponibles sur un ou plusieurs satellites.

Lancer cette recherche peut prendre du temps.

Régionalisation

Selectionnez le menu Recherche des chaînes > Régionalisation.

VouspouvEZmodifierledecrochage regional pour toutes les chaines concernées (par exemple "France 3").

Selectionnez à l'aide des touches « et la région de votrechioix, puis appuyez sur la touche OK OK pour confirmer.

7.3 Configuration générale

Sélectionnez le menu Installation > Configuration générale.

Les menus disponibles sont les suivants :

HDMI et PERITEL, page 48
- Changer votre code parental, page 49
Gérer le Periphérique USB, page 50

HDMI et PERITEL

Selectionnez le menu Configuration générale > HDMI et PERITEL.

Consultez le Guide d'installation de votre équipement video pour reporter les paramètres requis.

Les réglages suivants sont disponibles :

Réglage	Description
Résolution videoo HDMI	Utilisez de préférence le paramètre Auto. Si vous n'obtenez pas la résolution désirée, utilisez l'un des paramètres suivants : • sélectionnez 1080i ou 720p si vous étés équipé d'un téléviseur HD, • sélectionnez 576p si votre téléviseur est connecté au Terminal via la prise Péritel.
Standard de couleur HDMI	Sélectionnez au besoin le standard de couleur HDMI le mieux adapté à votre téléviseur HD.
Réglage de la synchro audio/vidéo	Si le son et l'image ne sont pas synchronisés, ajustez avec les touches ⊥ ⊥ le Réglage de la synchro audio/vidéo (par défaut la valeur est de 0 millisecond).
Type d'écran TV	Si vous connectez votre TV standard à une prise Péritel, sélectionnez le mode d'affichage 4/3 ou 16/9.
Redimensionnement 16/9 PERITEL	Si le format de votre TV standard est 16/9, sélectionnez le mode de redimensionnement requis : Pillarbox ou Tiltscan.
Redimensionnement 4/3 PERITEL	Si le format de votre TV standard est 4/3, sélectionnez le mode de redimensionnement requis : Letterbox ou Pan&scan.
Standard PERITEL	Utilisez de préférence le paramètre RVB. Si votre téléviseur est de première génération, sélectionnez le standard videoo (PAL ou SECAM) le peux adapté à l'entrée de votre téléviseur.

Changer votre code parental

Sélectionnez le menu Configuration générale > Changer votre code parental.

You've initialement definite the Code parental au cours de la première installation.

Ce code permet de verrouiller des programmes dont le niveau de moralité est plus élevé que le niveau de la moralité que vous avez défini (voir page 53).

Pour changer le Code parental :

1. Saisissez avec la télécommande le code actuel à 4 chiffres.
2. Saisissez votre nouveau Code parental (0000 n'est pas accepté).
3. Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie.

7.4 Gérer le Periphérique USB

Sélectionnez le menu Installation > Configuration générale > Périphérique USB.

Important

Utilisez les procédures décrites ci-dessous avec prudence car elles peuvent engendrer la perte de données stockées sur le pérophérique USB connecté. Les opérations décrites ci-dessous sont irréversibles.

Effacer tous les enregistrements

Cette procédure supprime tous les programmes TV que vous avez enregistrés sur le périhérique de stockage USB connecté au Terminal.

Dans le menu PÉRIPHÉRIQUE USB, Sélectionnez EFFACER TOUS LES ENREGISTREMENTS.

Formater le périphérique

Cette procédure peut vous être demandée par le Support Technique. Elle supprime tout le contenu du périphérique de stockage USB connecté au Terminal (programmes TV enregistrés et videos à la demande acquises) et le réinitialise complètement.

Utilise ce menu uniquement si vous y etes invite(e).

Dans le menu PÉRIPHÉRIQUE USB, Sélectionnez FORMATER LE PÉRIPHÉRIQUE.

La durée de ce formatage varie en fonction de la taille et du type de péripérisque :

moins de 10 minutes pour une clé USB,
- de 1 à 2 heures environ pour un disque dur.

Ejecter le périhérique

Utilissez exclusivement cette fonction pour déconnecter en toute sécuritéYOUR périphérique de stockage USB connecté au Terminal.

1. Attende que toute opération de lecture ou d'écriture soit terminée avant de déconnecter le périphérique.
2. Dans le menu PÉRIPHÉRIQUE USB, Sélectionnez EJECTER LE PÉRIPHÉRIQUE.
3. Retirez le périphérique lorsque vous y étés invite(e).

7.5 Configuration des chaînes reçues

Sélectionnez le menu Installation > Configuration des chaînes reçues.

Les menus disponibles sont les suivants :

• Langues audio et sous-titrage, page 51
• Configuration audio, page 52
• Création des listedes de chaînes favorites, page 52
• Verrouillage des programmes, page 53

Langues audio et sous-titrage

Selectionnez le menu Configuration des chaînes reçues > Langues audio et sous-titrage.

Sélectionnez la langue audio et la langue de sous-titres de votrechoix.

Les programmes seront diffusés dans la langue audio sélectionnée, si disponible. La langue de sous-titrage sera appliquée si disponible.

Voupez également activer la fonction de sous-titrage destinée aux sourds et malentendants. Les programmes offrant ce service seront diffusés dans la langue audio principale choisis si disponible, et dans la langue principale de sous-titrage besoin si disponible.

Configuration audio

Selectionnez le menu Configuration des chaînes reçues > Configuration audio.

Consultez le Guide d'installation de votre équipement audio pour appliquer les paramètres requis.

Les réglages suivants sont disponibles :

Réglage	Description
Sortie audio S/PDIF	Si vous avez connectéVote Terminal à un Home cinéma via le connecteur audio numérique, paramétrez la Sortie audio S/PDIF sur Multicanal. Sinon, laissez sur Stéréo.
Sortie audio HDMI	Si vous avez connectéVote Terminal à votre téléviseur HD ou à un amplificateur Home Cinema via le connecteur HDMI, configurerz la sortie audio la最好的 adaptation à votre équipement. Sinon, laissez sur Auto.
Ajustement du niveau audio	Si le volume audio varie sensiblement entre les programmes en fonction de la Sortie audio S/PDIF paramétrée, ajustez le volume (la valeur par défaut est 0 décibel) avec les touches ← >.

Creation des listedes de chaînes favorites

Sélectionnez le menu Configuration des chaînes reçues > Création des.listes de chaînes favorites.

Pour creer une liste de chaînes favorites :

1. Saisissez votre Code parental.
2. Sélectionnez une liste vide.
3. Sélectionné le type de liste que vous souhaitez créé : TV ou Radio.
4. Placez-vous sur LANCER LA CREATION et appuyez sur la touche OK OK

1. Sélectionnez la chaîne que vous souhaitez ajouter à votre liste de favors avec les touches ▲▼ ▲▶, et appuyez sur la touche OK OK.

Les chaînes ainsi seLECTIONnées s'affichent précédées d'un numéro (selon l'ordre dans lequel la chaîne est ajoutée).

1. Répétez l'opération pour toutes les chaînes à ajouter dans la liste des chaînes favorites.

1. Pour passer de la liste principale des chaînes à votre liste favorite en cours de création, utilisez les touches et
2. Pour modifier dans votre liste le numéro associé à une chaine, Sélectionnez-la et appuyez sur la touche OK OK. Déplacez la chaine à l'endroit désiré puis appuyez sur OK OK pour confirmer. Les nombres associés aux autres chaines changeront automatiquement en conséquence.
3. Pour-retirer une chaîne de la liste des chaînes favorites, Sélectionnez-la et appuyez sur la touche rouge A
4. Pour enregistrer votre liste, appuyez sur la touche bleue D

Vous pouvez à présent utiliser votre liste de chaînes favorites (voir Changer de liste favorites, page 29).

Pour éoperator ou modifier une liste de chaînes favorites, Sélectionnez-la et apportez les modifications souhaitées.

Verrouillage des programmes

Selectionnez le menu Configuration des chaînes reçues > Verrouillage des programmes.

Verrouillage de programmes

Vou puevez verrouiller l'accès à des programmes en fonction de leur niveau moral. Si vous activez le verrouillage des programmes, le Code parental vous sera demandé lorsque vous accéderez à une châne pour adultes ou lorsque le niveau

moral du programme en cours sera supérieur à l'âge que vous avez définit.

Pour définiter ce verrouillage, Sélectionné le niveau moral youlu.

Par exemple, Sélectionnez 10 pour un contrôle maximal (tous les programmes seront verrouillés), Sélectionnez 18 pour un contrôle minimal (tous les programmes seront accessibles).

7.6 Configuration du réseau

Selectionnez le menu Installation > Configuration du réseau.

Configuration adresse IP / DNS

Pour profiter pleinement des fonctions Internet comme par exemple CANALPLAY, votre Terminal doit être connecté à Internet via votre réseau domestique.

En fonction de la configuration de votre réseau domestique, vous pouze être amné(e) à pouvoir en modifier les paramétrages. Vous pouze opter pour une procédure automatique (la plus courante) ou pour une procédure manuelle.

Note

Une bonne connaissance de votre ordinateur et de vos paramètres réseau sont nécessaires pour configurer vos réglages Internet.

Selectionnez le menu Configuration du réseau > Configuration adresse IP / DNS.

Configuration automatique

Utilisiez la configuration automatique si le Terminal peut automatiquement obtenir ses paramètres réseau depuis le réseau local (server DHCP ou BOOTP activé).

1. Configurez MODE DE PARAMÉTRAGE sur AUTO.
2. Le Terminal récapère dynamiquement ses paramètres réseau.

Configuration manuelle

Utilisiez la configuration manuelle si le réseau local n'attribue pas automatiquement au Terminal les paramètres réseau (server DHCP ou BOOTP désactisé).

Pour cela, vous doivent les informations réseau à assigner au Terminal : adresses IP, masque sous-réseau, passerelle et de serveur DNS.

1. Configure MODE DE PARAMÉTRAGE sur MANUEL.
2. Sélectionnez un à un les champs à compléter et saisissez les informations déquates.
3. Appuyez sur la touche OK (OK) pour mémoriser les réglages.

7.7 Informations

Les informations représentées dans ce menu vous seront utiles si vous nevez contacter votre revendeur ou tout autre service technique.

Ce menu vous fournit les informations essentielles relatives au Terminal, ainsi qu'au logiciel associé au Terminal.

Sélectionné le menu Installation > Informations.

Les menus disponibles sont les suivants :

• Informations sur le logiciel
• Informations sur le matériel
• Informations sur le périphérique USB
• Messagerie Viaccess
• Informations Viaccess

Informations sur le logiciel

Sélectionnez le menu Informations sur le logiciel.

Ce menu vous fournit les informations relatives au logiciel associé au Terminal.

Informations sur le matériel

Selectionnez le menu Informations sur le matériel.

Ce menu vous fournit les informations relatives au matériel associé au Terminal.

Informations sur le périphérique USB

Sélectionnez le menu Informations sur le périphérique USB.

Ce menu vous fournit les informations relatives au périphérique de stockage USB connecté au Terminal.

Messagerie Viaccess

Selectionnez le menu Messagerie Viaccess.

Ce menu consigne les messages relatifs à la carte d'accès.

Ce menu vous fournit les informations relatives à la carte d'accès insérée dans le lecteur.

7.8 Retour à la configuration d'achat

Important

Si vous valida ce besoin, toutes les chaînes et paramètres mémorisés seront perdus.

Cette opération n'efface cependant pas vos enregistements.

1. Pour acceder à ce menu, appuyez sur la touche MENU M. Le menu principal s'affiche.
2. Sélectionnez le menu Installation > Configuration générale > Retour à la configuration d'achat.
   Un message d'avertissement s'affiche.
3. Pour annuler l'opération, appuyez sur la touche BACK ou EXIT
4. Pour effectuer la réinitialisation, Sélectionnez Oui avec la touche « ou » et appuyez sur la touche OK OK.
5. Saisissez votre Code parental pour confirmer la réinitialisation.
6. Patientez jusqu'à la fin du traitement.
   Lorsque les réglages d'usine sont restaurés, l'écran d'installation du Terminal s'affiche.
7. Vous doivent reconfigurer leur Terminal (voir Première installation, page 22).

8. Entretien du Terminal

8.1 Mise à jour du Terminal

Le Terminal peut vous demander de télécharger le nouveau logiciel du Terminal via le satellite ASTRA 19,2^ EST.

Note

Les mises à jour du logiciel s'effectuent lorsque le Terminal sort du mode veille. Pour vous assurer de ne manquer aucune mise à jour importante, nous vous recommendons de mettre votre Terminal en veille lorsque celui-ci n'est pas utilisé.

Lorsqu'une nouvelle version de logiciel est disponible en téléchargement, l'écran suivant s'affiche :

Vous avez la possibilité d'accepter immidiatement cette mise à jour ou de la difféérer une seule fois à la prochaine mise en route du Terminal.

Appuyez sur la touche OK (OK) pour accepter le téléchargement.

Important

Le processus de téléchargement prend plus de 20 minutes.
Veillez à ne pas étéindre le Terminal durant ce processus.

Vous ne pourrez utiliser le Terminal qu'une fois le téléchargement terminé: durant le téléchargement, l'écran de la TV est noir et l'affichage indique les phases de téléchargement "01" "02" "03" "04" suivies du pourcentage de mise à jour. Veillez à ne pas interrompre la mise à jour.

Si une erreur se produit pendant le processus de mise à jour, le Terminal affiche un code erreur sur l'écran du panneau avant.

Veuillez consultier notre site Internet www.sagemcom.com pour savoir si une nouvelle version du livre utilisé est disponible.

Listedeserreursdemeisajourpossibles

Code erreur	Signification / Action
Er00	Le logiciel installé est identique à celui que vous téléchargez. La mise à jour n'est pas nécessaire.
Er02	• La qualité du signal n'est pas suffisante pour télécharger correctement le logiciel. Appuyez sur la touche OK pour poursuivre le processus.
Er05
Er10	• Vérifie la qualité et la puissance du signal (voir Informations sur le signal reçu, page 47).
Er11

Pour tout autre message d'erreur, contactez le Service Clients (voir page 68).

8.2 Nettoyer le Terminal

NettoyezVoteTermaIueauchiffonpropre,douxetnonpelucheux.

N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du Terminal.

Vous pouvez utiliser...	N'UTILISZE PAS...
• Vinaigre (mélangé avec de l'eau) • Alcool isopropylique	• Acétone • Alcool éthylique • Acide éthylique • Ammoniaque • Chlorure de méthyle

Annexes

Consultez les informations de reference du Terminal à l'aide des sections suivantes :

Dépannage, page 60,
- Environnement, page 64,
- Garantie, page 66,
Assistance & Conseils, page 68
- Spécifications techniques, page 69,
Licences logiciel, page 70.

9. Dépannage

ATTENTION

N'ouvre jamais le capot du Terminal, cela peut etre dangereux.
Ne demontez pas le Terminal.

En cas de problème avec votre Terminal, reférez-vous au tableau suivant pour résoudre un éventuel dysfonctionnement.

Symptôme	Cause(s) possible(s)	Action
Support
La LED de la face avant ne s'allume pas	Le cordon d'alimentation n'est pas branché.	Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.
	Le Terminal est hors tension.
Erreur carte	Le Terminal ne peut pas dire la carte à puce.	Vérifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le haut.
La télécommande ne fonctionne pas	Il n'y a pas de piles dans la télécommande, ou les piles sont vides.	• Dirigez la télécommande vers le Terminal. • Vérifiez l'état des piles : - elles doivent être correctement insérées dans la télécommande, - si elles sont vides, remplacez-les.
Aucune réponse du Terminal aux actions de la télécommande ou des boutons du panneau avant.	Absence de communication avec le Terminal.	• Maintenez le bouton Marche/Arrêt du Terminal appuyé pendant 5 secondes. • Si le Terminal ne se coupe pas, débranchez le cordon d'alimentation, patientez 1 minute, puis rebranchez le cordon.
Installation satellite
Pas de signal avec un boîtier DiSEqC	Mauvais branchement.	• Vérifiez que le type de LNB dans le menu est correct. • Vérifiez que le LNB pointé sur Astra est bien connecté à la sortie 1 ou A du boîtier. • Essayez d'abord d'instructor sans boîtier DiSEqC. Connectez-le seulement si l'installation est réussie.
Connexion / Réception
Image immobile ou problème de réception	Problème de connexion et/ou d'antenne.	Vérifiez l'antenne et relancez une recherche de programmes (voir Recherche des chaînes, page 46).Assurez-vous que votre Antenne est adaptée à la réception numérique.
Le Terminal ne troupe pas de châne	Problème de réception.	Vérifiez que vous étés dans une zone de réception.Réorientez votre Antenne (voir Configuration de la parabole, page 46).
Pas de son	Erreur de branchement du cordon Péritel entre la sortie TV et le téléviseur.	Branchez correctement le cordon Péritel du Terminal au téléviseur.
	Erreur de branchement du cable HDMI.	Si le son est diffusé via un cable HDMI, vérifie que celui-ci est correctement connecté.
	Audio coupé.	Appuyez sur la touche MUTE .
	Téléviseur hors tension.	Allumez le téléviseur.
Pas d'image	Le Terminal ne recoit pas de signal.	Vérifiez le cable d'antenne. Remplacez-le ou risserrez sa connexion au Terminal.
	Erreur de réglage des sorties numériques HDMI/SPDIF.	Si l' amplificateur est connecté à l'aide d'une prise AUDIO NUMÉRIQUE ou d'une prise HDMI, vérifie que les sorties numériques HDMI/SPDIF sont régliées sur MULTICANAL (voir Configuration audio, page 52).
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu CONFIGURATION DE LA PARABOLE, réseau correctement les valeurs des paramètres LNB et Transpondeur (voir page 46).
	Mauvaise orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole (voir page 47).
Il manque des informations dans le guide électronique des programmes pour tout ou partie des chaînes.	Absence de prise en charge des programmes pour ces chaînes.	Certaines chaînes ne diffusent pas d'information sur leurs programmes.

Symptôme	Cause(s) possible(s)	Action
Le téléviseur ne bascule pas sur le Terminal quand celui-ci sort du mode veille.	Défaut de Péritel.	Vérifiez que votre téléviseur est bien relié à la prise Péritel TV (voir Raccorder un téléviseur standard équipé d'une prise Péritel, page 16).Si besoin sélectionnez l'entrée Péritel directement sur votre téléviseur.
Pas de son sur certaines chaînes quand le mode HOME CINEMA est sélectionné.	Défaut d'amplificateur HOME CINEMA.	Vérifiez que vous étés bien raccordé à un amplificateur HOME CINEMA par la liaison numérique (voir Raccorder un amplificateur équipé d'une prise HDMI, page 17).
Mon pérophérique USB n'est pas détecté par le Terminal.	Mauvais branchement du port USB.	Assurez-vous que le pérophérique USB est correctement branché sur le port USB.Débranchez et rebranchez le pérophérique USB sur le Terminal.Vérifiez la compatibilité de votre pérophérique USB (voir Spécifications techniques, page 69).
Enregistrement
Certainenregistrentsn'apparaissent pas dans la liste des enregistrentes.	Enregistrentes non accessibles car verrouillés.	Vérifiez que les enregistrentes ne sont pas verrouillés. Dans ce cas ils apparaîront uniquement dans la liste complète (voir Accéder aux enregistrentes verrouillés, page 37).
Un écran noir (pas de video) apparaît à la fin d'un enregistrementprogrammé.	Une partie du signal d'enregistrement video est non exploitable.	Lorsqu'un enregistrement se termine sur un programme qui ne transmet pas de signal d'enregistrement video exploitable(Télétexte seul, image fixe, transition clair-crypte), l'enregistrement video s'arrête mais le compteur de temps continue jusqu'à la fin de l'heure d'enregistrementprogrammé.
Tout ou partie d'un enregistrement a étéperdu.	Une coupure de courant s'est produit ou le cordon d'alimentation a été débranché du secteur pendant l'enregistrement.	Le pérophérique de stockage USB peut être irrécupérable et peut devenir inutilisable.
Image / Lecture
La video n'est pas diffusée en haute résolution.	Réglage de la résolution à corriger.	Assurez-vous que la résolution videoHDMI est correctement réglée (voir HDMI et PERITEL, page 48).
Lorsqu'il bascule en mode veille, le Terminal arrêté la réserve, et l'afficheur indique le numéro d'une chaîne à la place de l'heure actuelle.	Le Terminal est sur le point d'enregistre.	Si un enregistrementprogramme est sur le point de démarrer, le Terminal passée envoie active afin d'être pré t pour le début d'enregistrement.
Une bande noire s'affiche autour de l'écran.	Format de l'écran non ajusté.	Ajustez le réglage du format avec la touche FORMAT .
Le Terminal est lent, les menus défilent lentement, les temps de réponse sont anormalement rallongés	Formatage d'un périphérique de stockage USB en cours	Veuillez attendre que le formatage du périphérique de stockage USB soit achévé. Vous retrouvrez alors le comport d'utilisation normal du Terminal.

10. Environment

La préparation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

10.1 Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apartiennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas été jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etre jeté avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agree pour améliorer la récapération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas'être jetés avec les déchets non-triés.

10.2 Recyclage et élimination du produit

Pour faciliter le recyclage, respectez les règes de tri mises en place pour les déchets d'emballages.

Si vous produit contient des piles/batteries, elles ne doivent enaucun cas etre jetees dans la nature ou avec les déchets non-triés, mais dans les points de collecte designés.

La réglementation européen exige que les produits appartenant à la famille des équipements électriques et Electroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

10.3 Directive européenne relative aux déchets d'équipements électriques etlectroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005, votre Terminal sera repris Gratisement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les apparèils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

10.4 Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS)

Votre Terminal ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement etre retirees.

Note

Les piles/batteries ne doivent enaucun cas etre jetees dans la nature ou avec les déchets non-triés, mais dans les points de collecte designés.

10.5 Consommation électrique du Terminal

Afin de réduire la consommation de votre Terminal, nous vous recommendons de lemettre en voirille lorsque vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser votre Terminal pendant une période prolongée, nous vous recommandons de l'eteindre complètement et de le débrancher de la prise secteur.

11. Garantie

ATTENTION

Termes et conditions valables exclusivement en France Métropolitaine
Afin de faire exercer la garantie, vous doivent contacter leur revendeur spécialisé ou la Hotline Sagemcom au numéro 01 70 48 04 83. Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante.:

1. Le matériel neuf est garanti (pièces et main d'œuvre)* par Sagemcom Broadband SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, preuve d'achat faisant fjoi (pour les accessoires neufs (cordons, télécommande, carte TNTSAT, etc.): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre) par Sagemcom Broadband SAS jusqu'à la的最后一 minute de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le recepteur defecteux sera réparé gratuitement. Le client devra néanmoins returner, à ses frais (transport + assurance), le matériel defecteux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommages durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul besoin de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, Gratisement.

Aucun matériel de prét ne sera fourni pendant le délambda de réparation.

Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datee et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales imperatives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

Sont exclus de la garantie.

1. Les pannes ou les dysfonctionnements dus :

2. Au non respect des consignes d'installations et d'utilisation, ou

3. A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, dégats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
4. A des modifications du matériel effectuees sans accord ecrit de Sagemcom Broadband SAS, ou
5. A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
6. Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électricque ou de la terre), ou encore

7. A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par Sagemcom Broadband SAS.

8. Les détiérations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.

9. L'usure normale du matériel ainsi que l'usure des accessoires.
10. La fourniture de nouvelles versions logicielles.
11. Les travaux d'exploitation courante : livreison, mise en place ou échange d'accessoires...
12. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Broadband SAS.
13. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
14. Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retard) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être régles avant tout retard de matériel au Centre de Réparation Agréé.

ATTENTION :

1. Les pièces défectueuses échangées deviendront la propriété de Sagemcom Broadband SAS.
2. Sous réserve des dispositions legales impératives, Sagemcom Broadband SAS n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prendaucenengagement etne consent aucune garantie sur la qualité ou la performance du matériel pourquelque usage particulier que ce soit. La responsabilité de Sagemcom Broadband SAS, qu'elle qu'en soit la cause, est limitée au prix paye par le Client pour le matériel. En aucun cas, Sagemcom Broadband SAS ne répondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

12. Assistance & Consels

Malgré le soin apporté à la conception de ce produit, ainsi qu'à la réduction de cette documentation, n'hésitez pas à nous contacter si vous rencontrez des difficultés.

ASSISTANCE TECHNIQUE :

01 70 48 04 83

Du lundi au vendredi de 9h00 à 18h00.

Munissez-vous des informations suivantes avant tout appel :

• modele du Terminal:PACKDSI89HD
• version du logiciel : à dire dans le menu approprié Menu > Installation > Informations > Informations sur le logiciel.

13. Spécifications techniques

TUNER SATELLITE

Entree RF satellite

Frequences d'entrée : 950 à 2150 MHz

Niveau RF : -25 dBm à -65 dBm

Impedance d'entrée : 75 Ohms

Return loss:<-8 dB

Bande de réception Ku : 10,7 à 12,75 GHz

Niveau de protection

électrostatique : 5 KV

ALIMENTATION LNB

Alimentation verticale : 12,5 V à 14V

Alimentation horizontal : 17 V à 19V

Courant max : 350 mA max avec protection

Modulation de Contrôle

Fréquence 22 kHz (+/- 2 kHz)

Rapport cyclique : 50% +- 10%

Temps de transition : 10 μs +/- 5 μs max

Amplitude 0,5 V min à 0,9 V max

CONTROLES DISEQC

• MiniDiSEqC/Toneburst (bascale jusqu'à entre 2 sources satellite)
• DiSeqC 1.0 (basque jusqu'entre 4 sources satellite)

DÉMODULATEUR SATELLITE

DÉMODULATEUR DVB-S

Constellation: QPSK

Roll off:0,35

Débit symbole d'entrée : 10-30 MS/s

FEC:1/2,2/3,3/4,5/6,7/8

DEMODULATEUR DVB-S2

Constellation: QPSK ou 8PSK (mode CCM)

Roll off:0.20;0.25;0.35

Débit symbole d'entée 10-30 Mbauds

FEC:1/23/52/33/44/55/68/99/10

(QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10 (8PSK)

PERIPHÉRIQUE USB

Standard USB : USB 2.0 High Speed

Format: propriétaire Sagemcom

Débit entrée (max) : 20 Mbit/s HP@L4

MPEG4 AVC HP@L3 (SD)

Débit entrée (max) : 10 Mbit/s HP@L3

RÉSOLUTIONS / FORMAT VIDEO

Sur diffusion HD

Format natif ou redimensionné (HD>SD) via menu de réglages

Sur diffusion SD

720x576 - Format écran : 4/3 et 16/9

Conversion: Pan et Scan, Letter box

Redimensionnement : SD>HD

DECODEUR AUDIO

MPEG-1 layer 1 et 2 (Musicam)

MPEG-2 layer 2

Fréquence d'échantillonnage : 32,

44.1 ou 48 kHz

DOLBY DIGITAL

Mode passthrough et downmixé

DOLBY DIGITAL PLUS

Mode passthrough, Dolby Digital

transcode et downmixé

ENTRÉES/SORTIES SD

Péritel (TV mode si HDMI non utilisé)

RGB (sortie), PAL/SECAM (sortie), volume Audio R/L variable, Fast blanking (sortie), Slow blanking (sortie)

SORTIE HDMI

VERSION

HDMI 1.3 et HDCP 1.1

VIDEO

Mode couleur : YCbCr 4:2:2 ou RGB

AUDIO

-2 canaux PCM si reception MPEG1-layer II

• Dolby Digital ou PCM si réception AC3 beat stream(*)

• Dolby Digital Plus, Dolby Digital ou PCM si reception E-AC3 beat stream (*)

(*) en fonction des

informations E(EDID)

SORTIE AUDIO ANALOGIQUE

Niveau audio régable

Mono/stérosi réception MPEG1 layer II,

• 2 canaux down mixés si réception

Dolby Digital, Dolby Digital Plus

SORTIES AUDIO NUMÉRIQUES

Niveau audio fixe

PCM ou Dolby Digital selon menus de

réglages

FACE AVANT

1 x lecteur de carte à puce
1 x afficheur 4 digits 7 segments de
couleur amber
1 x récepteur infrarouge (38 KHz)
1 x voyant (LED bicolore)
3 x boutons (On/Off, P+, P-)
1 x port USB 2.0 High Speed

FACE ARRIÈRE

1 x IEC169-24 femelle (entree RF)
1xPERITEL (TV)
2 x RCA (Stereo L/R)
1 x RCA électrique (S/PDIF)
1xHDMI
1 x RJ45 (Ethernet 10/100BT)

ALIMENTATION ÉLECTRIQUE

Adaptateur externe AC / DC
Tension secteur : 220-240 V ~50 Hz
Consummation max. : 20 W
Consommation en veille : < 1 W

SPECIFICATIONS MECANIQUES

Taille (Ixpxh): 226x124x31 mm
Poids: 420 g

Temperaturesde stockage: -25^ a +65^

Température de fonctionnement: +5 °C à +40 °C

Taux d'humidité en fonctionnement :

10% à 80% RH (sans condensation)

ACCESSIONS

1 x Adaptateur externe AC / DC et cordon d'alimentation
1 x Telecommande
2 x Piles salines R03-AAA
1 x Carte d'accès TNTSAT et brochures commerciales
1xCléUSB4Go
1 x Livret utiliseur

14. Licences logiciel

Ce produit comprend un Logiciel Libre soumis aux licences de Logiciel Libre.

Le Logiciel Libre est distribué SANS AUCUNE GARANTIE et est soumis aux droits d'auteur d'un ou de plusieurs autres.

EN AUCUN CAS, AUCUN DETENTEUR DES DROITS D'AUTEUR, NI AUCUNE PARTIE QUI POURRAIT MODIFIER ET/OU REDISTRIBUER LE LOGICIEL LIBRE NE SAURONT ETRE TENUS RESPONSABLES POUR TOUT DOMMAGE PROVENANT DE L'UTILISATION OU DE L'INCAPACITE D'UTILISATION DU LOGICIEL LIBRE.

Pour de plus amples détails, veuillez consulter le code du Logiciel Libre et les conditions des licences de Logiciel Libre disponibles à l'adresse suivante : http://opensource.sagemcom.com

Sagecom

Siège social : 250, route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tel.: [phone] - Fax: [phone]

www.sagemcom.com
