MODE D'EMPLOI RT510BC Altech

Borne Description Face arrière du contrôleur

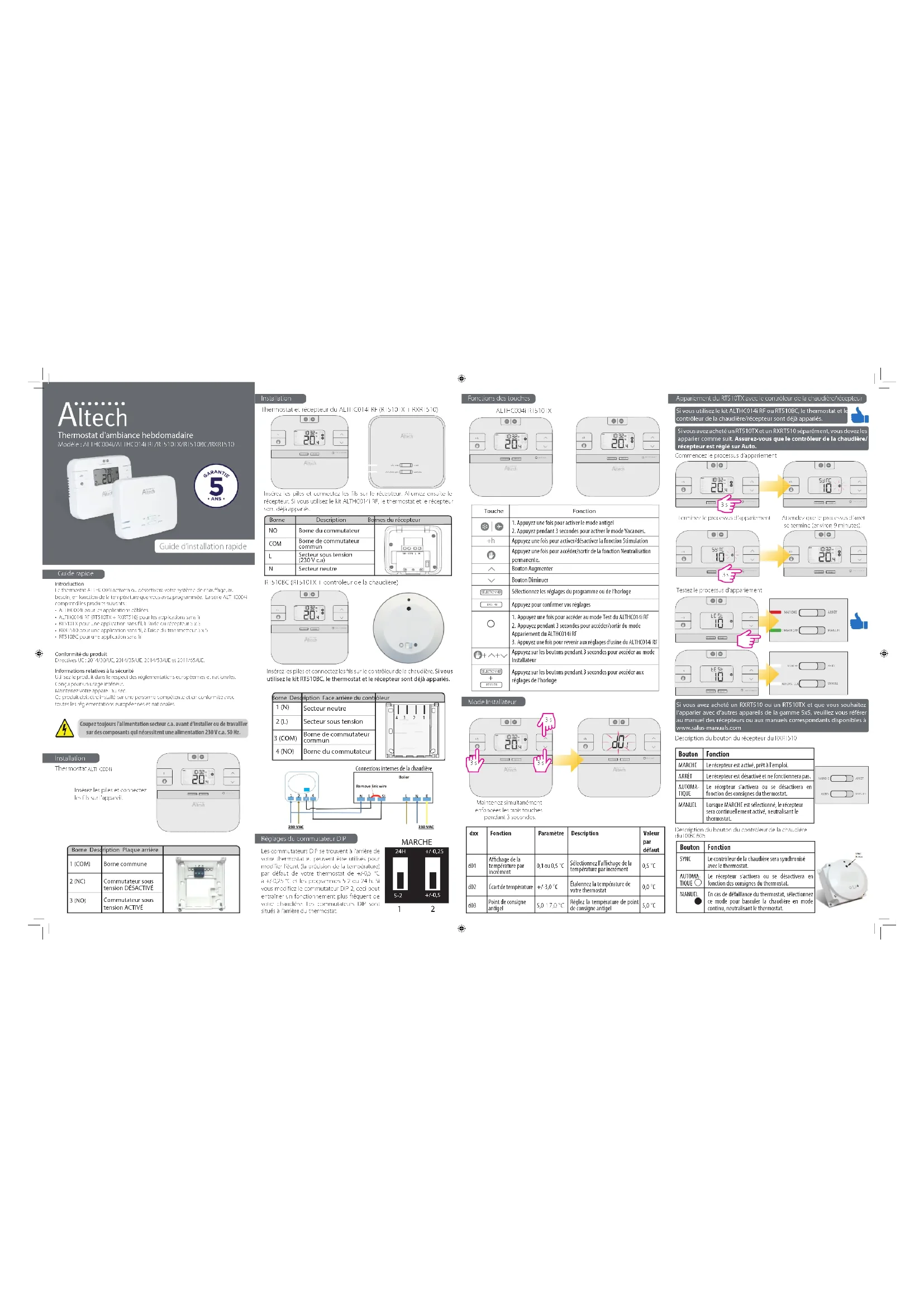

Guide d’installation rapide Thermostat d'ambiance hebdomadaire Modèle : ALTHC004i/ALTHC014i RF/RT510TX/RT510BC/RXRT510 Coupez toujours l’alimentation secteur c.a. avant d’installer ou de travailler sur des composants qui nécessitent une alimentation 230V c.a. 50Hz.IntroductionLe thermostat ALTHC004i activera ou désactivera votre système de chauffage, au besoin, en fonction de la température que vous avez programmée. La série ALTHC004i comprend les produits suivants :• ALTHC004i pour les applications câblées• ALTHC014i RF (RT510TX + RXRT510) pour les applications sans fil• RT510TX pour une application sans fil, à l’aide du récepteur 5 x 5 • RXRT510 pour une application sans fil, à l’aide du transmetteur 5 x 5• RT510BC pour une application sans filConformité du produitDirectives UE : 2014/30/UE, 2014/35/UE, 2014/53/UE et 2011/65/UE. Informations relatives à la sécuritéUtilisez le produit dans le respect des réglementations européennes et nationales.Conçu pour un usage intérieur.Maintenez votre appareil au sec.Ce produit doit être installé par une personne compétente et en conformité avec toutes les réglementations européennes et nationales. Installation Installation Fonctions des touches Appariement du RT510TX avec le contrôleur de la chaudière/récepteur Mode Installateur Réglages du commutateur DIP Guide rapide Thermostat ALTHC004i Borne Description Plaque arrièreBorne commune1(COM)2(NC)Commutateur sous tension DÉSACTIVÉ3(NO)Commutateur sous tension ACTIVÉRÉINITIALISERSÉLECTIONNER

RÉINITIALISER TEST/APPARIEMENT TEST/APPARIEMENT TEST/APPARIEMENT Insérez les piles et connectez les fils sur l’appareil. Thermostat et récepteur du ALTHC014i RF (RT510TX + RXRT510) ALTHC004i RT510TX MARCHE AUTOMATIQUE ARRÊT MANUEL Insérez les piles et connectez les fils sur le récepteur. Allumez ensuite le récepteur. Si vous utilisez le kit ALTHC014i RF, le thermostat et le récepteur sont déjà appariés.

Borne Description Bornes du récepteur

4(NO) 3(COM) 2(L) 1(N) Borne du commutateur Borne de commutateur commun Secteur sous tension Secteur neutre Connexions internes de la chaudière Les commutateurs DIP se trouvent à l’arrière de votre thermostat et peuvent être utilisés pour modifier l’écart (la précision de la température) par défaut de votre thermostat de +/-0,5 °C à +/-0,25 °C et les programmes 5-2 ou 24 h. Si vous modifiez le commutateur DIP 2, ceci peut entraîner un fonctionnement plus fréquent de votre chaudière. Les commutateurs DIP sont situés à l’arrière du thermostat. 24H 5-2 +/-0,25+/-0,5 MARCHE

1. Appuyez une fois pour activer le mode antigel

2. Appuyez pendant 3secondes pour activer le mode Vacances.

Appuyez une fois pour activer/désactiver la fonction Stimulation Appuyez une fois pour accéder/sortir de la fonction Neutralisation permanente. Bouton Augmenter Bouton Diminuer Sélectionnez les réglages du programme ou de l’horloge Appuyez pour conrmer vos réglages Appuyez sur les boutons pendant 3secondes pour accéder au mode Installateur Appuyez sur les boutons pendant 3secondes pour accéder aux réglages de l’horloge

1. Appuyez une fois pour accéder au mode Test du ALTHC014i RF

2. Appuyez pendant 3secondes pour accéder/sortir du mode

Appariement du ALTHC014i RF

3. Appuyez une fois pour revenir aux réglages d’usine du ALTHC014i RF

RÉINITIALISER 3 s 3 s 3 s Maintenez simultanément enfoncées les trois touchespendant 3 secondes. dxx Fonction Paramètre Description Valeur par défaut d01 Achage de la température par incrément 0,1 ou 0,5 °C Sélectionnez l’achage de la température par incrément 0,5 °C d02 Écart de température +/-3,0 °C Étalonnez la température de votre thermostat 0,0 °C d03 Point de consigne antigel 5,0-17,0 °C Réglez la température de point de consigne antigel 5,0 °C Si vous utilisez le kit ALTHC014i RF ou RT510BC, le thermostat et le contrôleur de la chaudière/récepteur sont déjà appariés.Si vous avez acheté un RT510TX et un RXRT510 séparément, vous devez les apparier comme suit. Assurez-vous que le contrôleur de la chaudière/récepteur est réglé sur Auto.Commencez le processus d’appariementTEST/APPARIEMENT TEST/APPARIEMENT TEST/APPARIEMENT

MARCHEAUTOMATIQUEARRÊTMANUELTEST/APPARIEMENT

Attendez que le processus d’arrêt se termine (environ 9 minutes).Terminez le processus d’appariement 3 s MARCHE AUTOMATIQUE ARRÊT MANUEL TEST/APPARIEMENT TEST/APPARIEMENT Testez le processus d’appariementSi vous avez acheté un RXRT510 ou un RT510TX et que vous souhaitez l’apparier avec d’autres appareils de la gamme 5x5, veuillez vous référer au manuel des récepteurs ou aux manuels correspondants disponibles à www.salus-manuals.comDescription du bouton du récepteur du RXRT510 Bouton Fonction MARCHE Le récepteur est activé, prêt à l'emploi. ARRÊT Le récepteur est désactivé et ne fonctionnera pas. AUTOMA- TIQUE Le récepteur s'activera ou se désactivera en fonction des consignes du thermostat. MANUEL Lorsque MARCHE est sélectionné, le récepteur sera continuellement activé, neutralisant le thermostat. Description du bouton du contrôleur de la chaudière du RXBC605 Bouton Fonction SYNC Le contrôleur de la chaudière sera synchronisé avec le thermostat. AUTOMA- TIQUE Le récepteur s'activera ou se désactivera en fonction des consignes du thermostat. MANUEL En cas de défaillance du thermostat, sélectionnez ce mode pour basculer la chaudière en mode continu, neutralisant le thermostat. MARCHE AUTO ARRÊT MANUEL SÉLECTIONNERRÉGLERSÉLECTIONNERRÉGLERSÉLECTIONNERRÉGLERSÉLECTIONNER RÉGLERSÉLECTIONNERRÉGLERSÉLECTIONNERRÉGLERSÉLECTIONNERRÉGLER 3 s SÉLECTIONNER RÉGLERSÉLECTIONNERSÉLECTIONNER RÉGLERSÉLECTIONNER RÉGLERSÉLECTIONNER RÉGLERRéglage de l’heure et de la date Programmation RÉINITIALISER RÉINITIALISER

Maintenez les touches simultanément enfoncées pendant 3 secondes. Appuyez sur Haut ou Bas pour sélectionner le format de l’heure. Appuyez sur Haut ou Bas pour pour régler l’heure. Appuyez sur Sélectionner puis sur Haut et Bas pour régler les minutes. Suivez ensuite les mêmes étapes que pour régler le jour. Appuyez sur Régler pour revenir à l'écran principal. RÉINITIALISER RÉINITIALISER RÉINITIALISER RÉINITIALISER

Vous pouvez créer des programmes personnalisés pour votre contrôleur. Vous pouvez choisir entre un programme de 5-2 jours ou un programme quotidien à l’aide des commutateurs DIP. Programme 5/2jours ALTHC014i Jours de la semaine6 ensembles de périodes de temps/canauxWeek-ends6 ensembles de périodes de temps/canauxTotal: 12réglages/semaine Programme 24h 24h 6 ensembles de périodes de temps/canauxTotal: 42réglages/semaineAppuyez sur Haut ou Bas pour sélectionner Jour de la semaine/week-end ou le jour pour lequel vous souhaitez créer le programme Appuyez sur Régler pour modifier vos programmes. RÉINITIALISER

Appuyez sur Haut/Bas pour régler l’heure. Appuyez sur Sélectionner pour confirmer votre option. Appuyez sur Haut/Bas pour régler les minutes. Une fois les modifications effectuées, appuyez sur RÉGLER pour confirmer tous vos choix et revenir à l’écran principal. Remarque: n’oubliez pas de basculer le commutateur DIP sur 24 h afin d’activer le programme individuel. Suivez ensuite les mêmes instructions que pour le programme 5-2 jours. Vérifiez la température (souhaitée) de point de consigne Neutralisation temporaire Appuyez sur Haut/Bas pour vérifier la température de point de consigne. Appuyez sur Haut/Bas pour régler la température. RÉINITIALISER

Appuyez sur Régler pour confirmer les modifications. RÉINITIALISER

Température ambiante actuelle Température (souhaitée) de point de consigne Fonction Stimulation Protection contre le gel Mode antigel ACTIVÉ.

Appuyez sur Neutralisation pour activer le mode. Appuyez sur Haut/Bas pour régler la température.

Appuyez sur Régler pour confirmer les modifications. Appuyez sur +h pour activer la fonction Stimulation. Appuyez sur le bouton Antigel pour activer la fonction. Le signe Neutralisation apparaîtra sur l’écran principal. Appuyez sur Haut ou Bas pour régler la fonction Stimulation.

Vous pouvez vérifier la température de protection contre le gel en appuyant une fois sur le bouton HAUT ; la température peut être modifiée uniquement en mode Installateur. Mode antigel DÉSACTIVÉ.

Mode Vacances Maintenez enfoncée la touche Vacances pendant 3 secondes. Appuyez sur les boutons Haut ou Bas pour régler la durée de vacances.

Pour quitter le mode Vacances, appuyez sur le bouton Vacances pendant 3 secondes. Remarque : vous pouvez également quitter le mode Vacances en réglant les jours sur zéro. Réinitialiser la fonction du RT510

Appuyez une fois sur le bouton de réinitialisation. Vous pouvez utiliser un trombone. Votre appareil est maintenant réinitialisé sur les réglages d'usine. TEST/APPA-RIEMENT

Réinitialiser la fonction du RT510TX Retirez les piles directement sans appuyer sur aucun bouton. Attendez 2 minutes puis remettez les piles. Votre appareil démarrera à nouveau. Lorsque vous changez les piles, votre appareil utilisera la mémoire interne pour sauvegarder vos réglages. Vous avez 30 secondes pour changer les piles avant de perdre vos réglages.

Appuyez sur Sélectionner pour confirmer votre option. RÉINITIALISER RÉINITIALISER RÉINITIALISER RÉINITIALISER RÉINITIALISER RÉINITIALISER
