AND32322X - Réfrigérateur ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale nette	300 litres
Classe énergétique	A+
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Système de froid	Froid statique
Nombre de tiroirs	3 tiroirs dans le congélateur
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Contrôle de la température, alarme de porte ouverte
Entretien	Dégivrage manuel recommandé
Consommation annuelle d'énergie	300 kWh
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - AND32322X ARTHUR MARTIN ELECTROLUX

Le réfrigérateur ne refroidit pas correctement, que faire ?

Vérifiez que le thermostat est réglé à une température appropriée (entre 2°C et 5°C). Assurez-vous que les portes ferment correctement et qu'il n'y a pas d'obstacles bloquant la circulation de l'air à l'intérieur.

J'entends des bruits étranges venant du réfrigérateur, que cela signifie-t-il ?

Des bruits normaux peuvent provenir du compresseur ou du ventilateur. Si le bruit est fort ou inhabituel, vérifiez si le réfrigérateur est de niveau et s'il n'y a pas d'objets en contact avec lui.

La lumière intérieur ne s'allume pas, que dois-je vérifier ?

Vérifiez d'abord l'ampoule. Remplacez-la si nécessaire. Si le problème persiste, cela peut être dû à une défaillance de l'interrupteur de porte ou d'un problème électrique.

Il y a de la glace qui s'accumule dans le congélateur, que faire ?

Vérifiez que la porte du congélateur ferme correctement. Dégivrez le congélateur si nécessaire et nettoyez le drain de dégivrage, qui peut être obstrué.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur et retirez tous les aliments. Utilisez un mélange d'eau chaude et de bicarbonate de soude pour nettoyer les surfaces intérieures. Rincez avec de l'eau claire et séchez avant de rebrancher.

Le réfrigérateur émet une odeur désagréable, que faire ?

Vérifiez les aliments pour vous assurer qu'il n'y a pas de produits périmés. Nettoyez les étagères et le bac à légumes. Vous pouvez également placer un ouvert de bicarbonate de soude pour neutraliser les odeurs.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de commande pour ajuster la température. Consultez le manuel d'utilisation pour les instructions spécifiques sur votre modèle.

Le réfrigérateur ne s'allume pas du tout, que faire ?

Vérifiez si le réfrigérateur est bien branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment prolonger la durée de vie de mon réfrigérateur ?

Effectuez un entretien régulier, nettoyez les serpentins du condenseur, vérifiez les joints des portes et assurez-vous que le réfrigérateur est de niveau.

MODE D'EMPLOI AND32322X ARTHUR MARTIN ELECTROLUX

Notice d'utilisation

• On pense à vous

Nous avons pensé à vous lors de la conception de ce produit

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous temoignez enCHOIsissant un apparéil Electrolux qui, nous espérons vous accompagnera/agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.

Vous pouvez en voir quelques examples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvertre ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénérité.

A bientôt.

Les symboles suivants sont utilisés dans cette notice d'utilisation:

Informations importantes pour votre sécurité et pour éviter d'endommager l'appareil.

Informations generales et conseils

Informations ecologiques

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du matériel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

SOMMAIRE

Avertissements et conseils

importants 07

Service après-venture

Utilisation 11

Nettoyage 11

Bandeau de commandes 11

Mise en service 12

Mise à l'arrêt 12

Réglage de la température 12

Fonction congélation rapide 12

Indicateur de températe 13

Zone la plus froide 14

Réfrigération 14

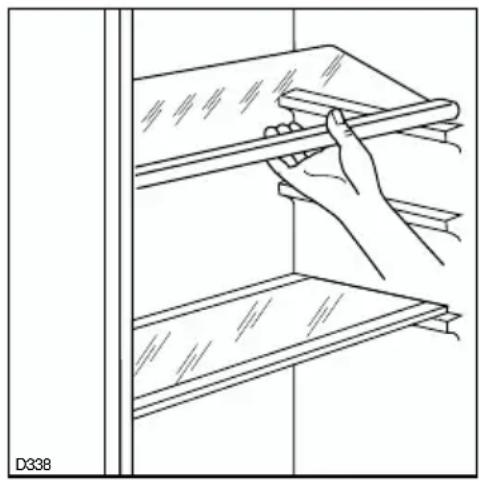

Clayettes amovibles

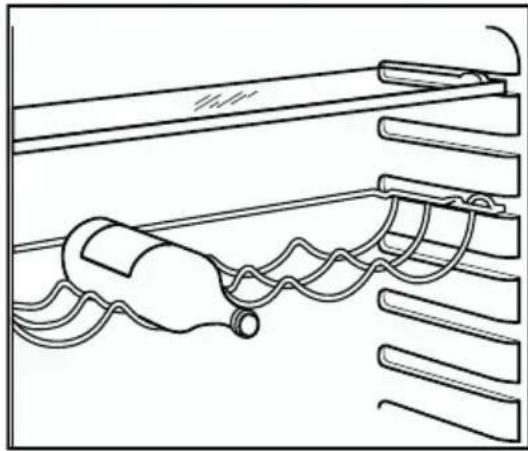

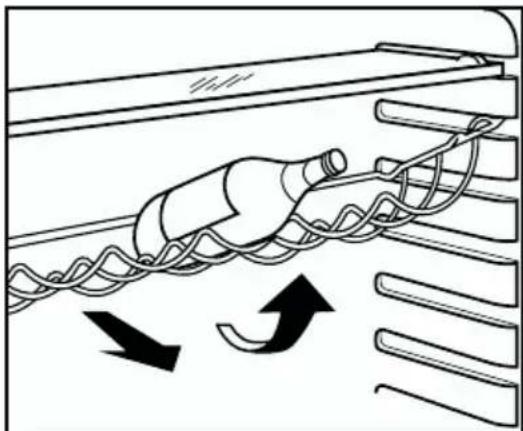

Clayette porte bouteille

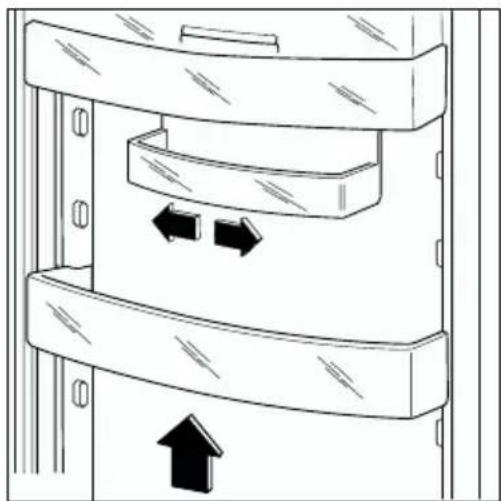

Positionnement des balconnets

de la contre-porte

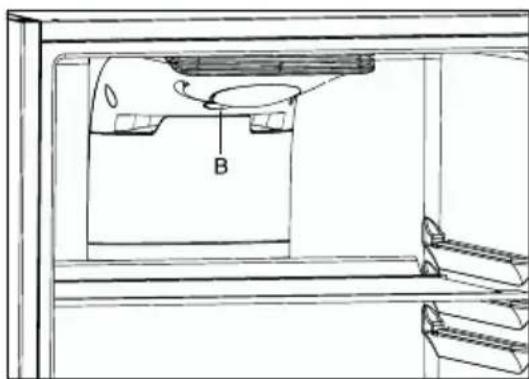

Brassage de l'air

Congélation

Calendrier de congélation

Décongélation

Installation du filtré à charbon 17

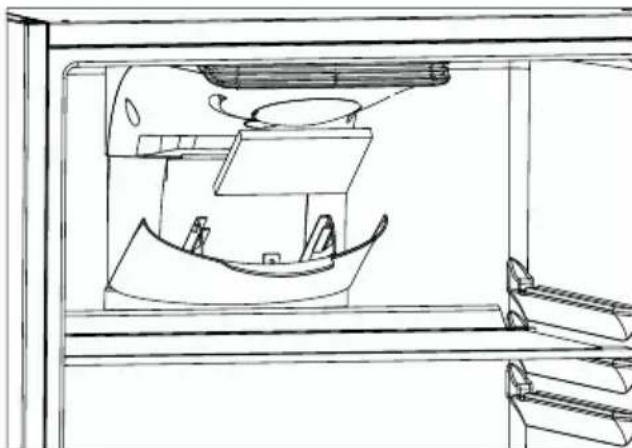

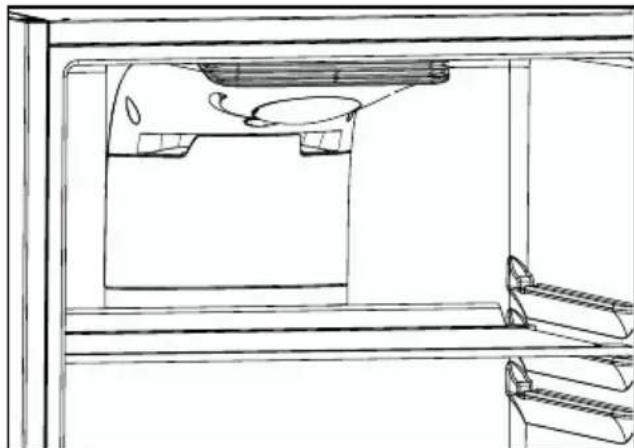

Changement du filtré à charbon 17

Conseils 18

Conseils pour la réfrigération 18

Conseils pour la congélation 18

Conservation des produits

surgelés et congelés 19

Entretien 19

Nettoyage 19

Dégivrage 20

Changement de I'ampoule 21

En cas d'absence prolongée ou de

non-utilisation 21

En cas d'arrêt de fonctionnement 21

Informations techniques 22

Anomalie de fonctionnement 22

Installation 23

Emplacement 23

Branchementélectrique 23

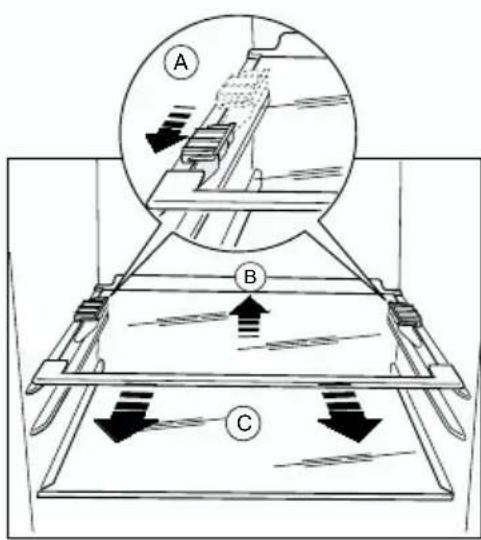

Arrêts pour clayettes 24

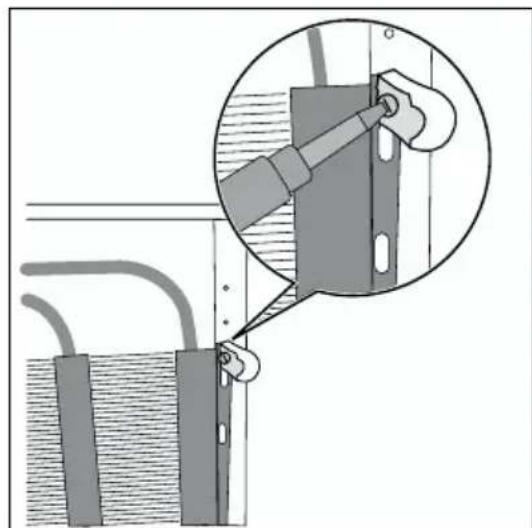

Entretoises arrirées 24

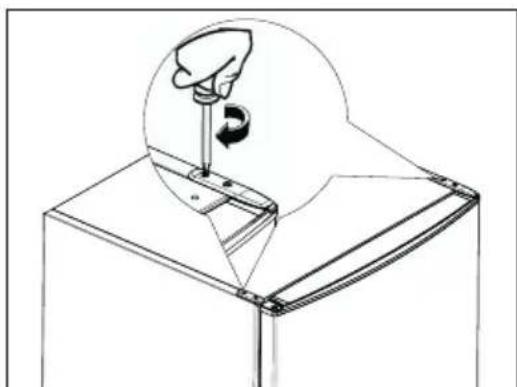

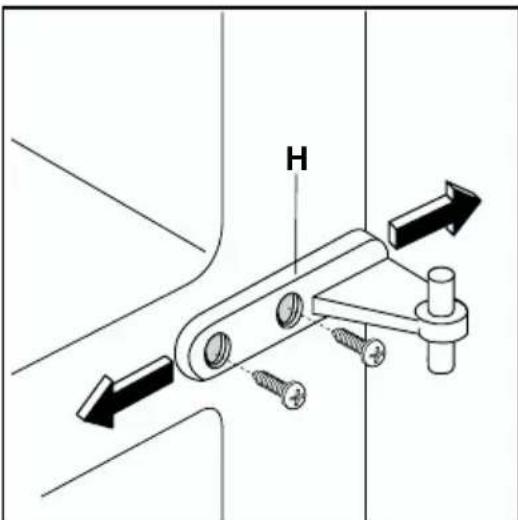

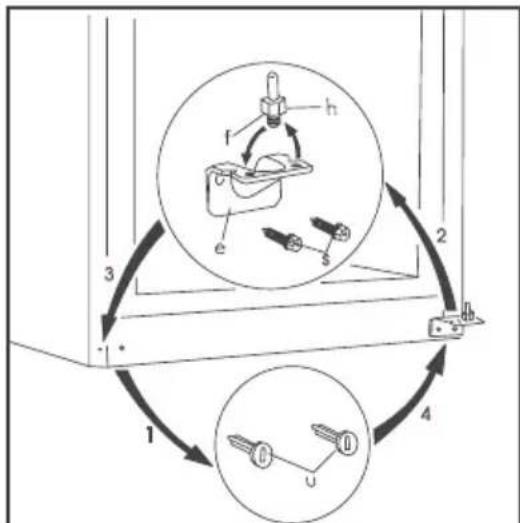

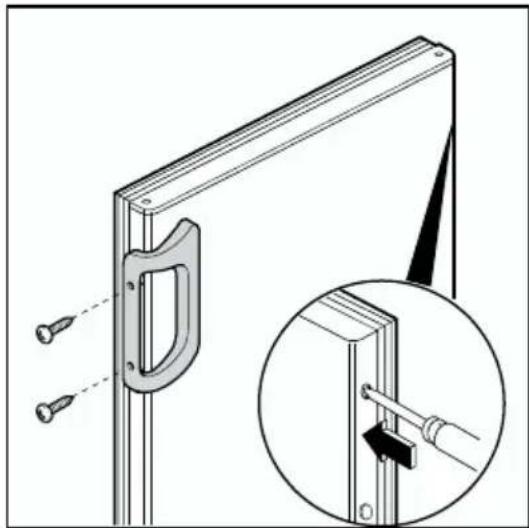

Réversibilité des portes 25

Garantie/service-clientèle 27

www.electrolux.com 28

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire imperativement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport ( selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.

Votre apparéil a été concu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industriielles ou pour d'autres buts que ceux pour lesquels il a été concu.

Vous eviterez ainsi des risques matériel et corporel.

Débranchez vous appeareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si vous appeareil est equipoé d'un éclairage, débranchez l'appareil avant de procédér au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait partager un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Respectez la chaine de froid depuis l'acquisition d'un aliment et jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre aappareil.

i AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet apparéil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.

Cet apparéil est muni de fermétures magnétiques. S'il remplace un apparéil équipé d'une ferméture à ressort, nous vous conseillons de prendre celle-ci inutilisable avant de mettre l'ancien apparéil au rebut. Cela dans le but d'éviter que des enfants puissant s'y enfermer et demettre ainsi leur vie en danger. Ces avertissements sont disponibles pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien fouvoir les dire attentivement avant d'installer et d'utiliser l' apparéil.

Sécurité

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les-appareils qui en sont équipés).

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil; la température très BASSE à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit réfrigerant et ainsi d'éviter des risques de fuite.
  L'appareil ne doit pas etre situé a proximite de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.

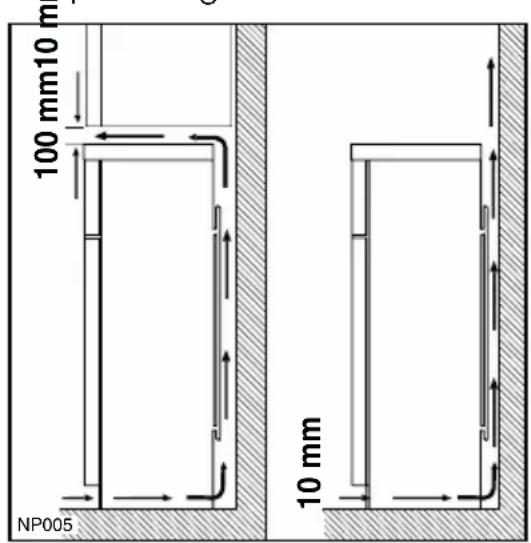

• Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Ne faites pas fonctionner d'appareils ELECTriques à l'intérieur de l'appléil.

Service/Réparation

• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à un électricien qualifié.

• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel.

• Conformément au règlement UTE - C - 73 - 997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet apparéil qui contient des hydrocarbures.

Ce gaz est néanmoins inflammable:

Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas :

• Evitez les flames vives (briquet) et tout autre allumage (étincelles).
• Aérez la piece où se trouve l'appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Àpreès-Vente de votre magasin vendeur et n'exigez que des pieces détachées d'origine.

Utilisation

• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Les réfrigérateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés.

Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambantes du local où doit être place l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au-delà de ces températures, ses performances peuvent s'en couver diminuées. Les différentes classes climatiques existantes et les températures ambantes correspondantes en fonction du modele de l'appareil sont les suivantes : entre +18^ et +43^ (classe T), entre +18^ et +38^ (classe ST), entre +16^ et +32^ (classe N), entre +10^ et +32^ (classe SN).
- Un produit décongelé ne doit jamais être recongelé.
- Suívez les indications du fabricant pour la conservation et/ou congélation des alimentés.
- Dans tous les apparèils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
- De même, ne décollez jamais les

bacs à glaçons avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

Stockage des denrées dans les réfrigérateurs et régles d'hygiène

La consommation croissant de plats préparés et d'autres alimentes fragiles, sensibles en particulier au non-respect de la chaine de froid (1), rend nécessaire une meilleure maitrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de régles d'hygiène rigoureuses contribuient de façon significative et efficace à l'amélioration de la conservation des alimentés.

Conservation des aliments / Maître des températures

Stockez les aliments selon leur nature dans la zone appropriée:

Zone ttempérée: Boissons, oeufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.

Zone fraîche:Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza / quiches, produits frais et

fromages au lait cru, légumes préts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4^ .

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des alimentés.

• Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
• Se laver les mains avant de toucher les alimentents et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règles d'hygiene l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigerateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "Utilisation").

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre place, des le départ, dans un recipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

• Nettoyez frequently l'interieur du réfrigerateur en utilisant un produit d'entretien deux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigerateur.
• Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballages des packs de yaourts).
• Couvre les aliments.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.

(1) Chaine de froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Installation

Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation.

Important: en cas de dommage du cable d'alimentation, il ne doit être remplaced que par un professionnel qualifié.

L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'st installation.
- Àprous la livraison,attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

Protection de l'environnement

Le système frigorifique et l'iso1ation de
votre apparile ne contiennent pas de
C.F.C. contribuant ainsi a preserver
I'environnement.L' apparile ne peut etre
traite comme dechet menager.
Lorsque I' apparile est mis au rebut, evitez d'endommager le circuit refrigerant,surtout a I'arriere de
I' apparile, prs du condenseur. Pour obtenir plus de details sur le recyclage de ce produit,veuillez
prendre contact avec les services de
voitre commune ou le magasin ou vous

avez effectué l'achat. Les matérieliaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

SERVICE APRÉS-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "Anomalie de fonctionnement". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpRES-Vente.

i UTILISATION Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur

i Plaque signalétique

En appelant un Service Àpès Vente, indiquez-lui le modele, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

N'utilisez pas de produits abrasifs, de poudre à recycler ni d'éponge mmétallique.

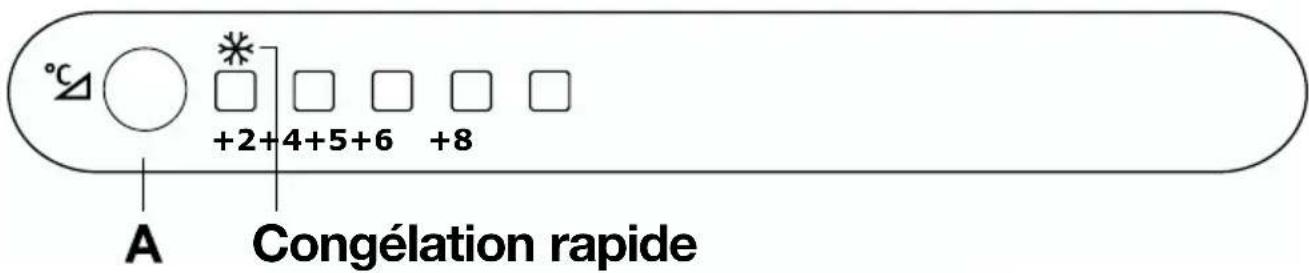

Bandeau de commandes

A. Touche de réglage de la température

Mise en service

Si un autocollant est present à l'intérieur du compartment congélateur, retirez-le.

Branchez l'appareil.

Mise à l'arrêt

Pourmettreàl'arrêt l'appareil, débranchez-le.

Réglage de la température

Le réglage de la température se fait à l'aide de la touche A.

La position "+" correspond à la position la plus froide.

En maintainant cette touche appuyée, le réglage de la température est modifié et signalé par levoyant correspondant.

La température à l'intérieur du compartment est automatiquement ajustée en fonction de la température selectionnée sur le bandeau de commandes.

Remarque: La température à l'intérieur du compartment réfrigerateur est fonction de plusieurs facteurs tels que:

• la température ambiente,
• la fréquence d'ouverture de la porte,
• la quantité de denrées stockées,
• emplacement de l'appareil.

Fonction congélation rapide

Pour descendre rapidement la température dans le compartment congélateur, activez la fonction congélation rapide.

Maintenez appuyee la touche A jusqu'à ce que le voyant correspondant au symbole (*) s'allume. La tempereature dans le compartment réfrigerateur redescendra également. Pour désactiver la fonction congélation rapide, maintenez appuyée la touche A afin de selectionner la tempereature que vous souhaitez.

Indicateur de température

Pour vous aider au bon réglage de votre apparéil nous avons euquié votre réfrigérateur d'un indicateur de température, celui-ci étant place dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, voirlez à ce que dans l'indicateur de température “OK” apparaisse.

Si "OK" n'apparait pas, la tempéature moyenne de la zone est trop élevé. Reglez le dispositif de réglage de tempéature sur une position inférieure. L'indication "OK" apparaissant en noir, celui-ci est difficilement visible si l'indicateur de tempéature est mal éclairé. La bonne lecture de celui-ci est facilité s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA: ÀpRESchargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le dispositif de réglage de température.

Important

Si I'évaporateur du compartment réfrigerateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente élevée, dispositif de réglage de température sur une position basse, ouvertures fréquentes de la porte), ramenez progressivement le dispositif de réglage de température sur une position supérieure, jusqu'à atteir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartment réfrigerateur ne s'effectue que si le compresseurs s'arrêt par intermittence.

Zone la plus froide (compartiment réfrigérateur)

Vous obtienda une(Meilleure conservation de vos alimentsiyou les placez dans la zone de froid convenant le mieux à leur nature. Reportez-vous à l'autocollant "Zone fraicheur" collée sur la paroi interieure de votre apparéil pour connaître I'emplacement delimité de la zone la plus froide.

La (les) clayettes délimitant la zone la plus froide étant amovible(s), voirlez à ce qu'elle(s) soit(ent) toujours au même niveau que la(les) limite(s) de zone décrite(s) sur l'autocollant.

Dans un réfrigerateur la température n'est pas uniforme (à l'exception des apparèils à froid ventilé ou brassé).

Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.

En réglient correctement votre réfrigérateur, vous obtiendareshes zones correspondant à chaque type d'aliment (voir chapitre "Avertissements et conseils importants".

Réfrigération

• N'entreposez que des alimentés frais, nettoyés et enfermés dans des emballages ou recipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).

• Respectez les conseils pour le stockage des denrées, et les régles d'hygiène alimentaire disponibles au paragraphe "Avertissements et conseils importants".

• Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.

Clayettes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les clayettes à différentes hauteurs, selon vos besoin.

Clayette porte bouteille

Placez les bouteilles (ouverture vers l'avant) dans les emplacements prevus de la clayette.

Si la clayette est placee a l'horizontal, ne placez que des bouteilles non entamees.
Cette clayette porte bouteilles a la possibilite de s'incliner afin de favoriser le rangement de bouteilles déjà entamees.

Pour cela, tirez la clayette vers l'avant jusqu'à ce qu'elle puisse pivoter vers le haut afin de glisser la clayette dans le support clayette supérieur.

Positionnement des balconnets de la contre-porte

Il est possible de modifier la position en hauteur des balconnets.

A cet effet procédez comme suit:

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Brassage de l'air

Ce modele est pourvu d'un dispositif qui brasse l'air uniformément.

Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigerateur plus rapidement pour atteindre une température plus basse tout en maintainant un taux d'humidité constant.

La température ideale ainsi assurée à tous les niveaux du réfrigerateur offre plus de liberté pour le rangement de tous les alimentés et permet une meilleure et plus longue conservation de ces alimentés.

Ce dispositif est spécialement approprié lorsque vous avez introduit une grande quantité d'aliments dans le compartment réfrigerateur et partemps chaud (Température ambiente supérieure à 25^ C).

Pour actionner le brassage de l'air, basculez le bouton (B): le voyant vert s'allume indiquant que la fonction est active.

Veillez à ne pas placer d'aliments devant ce dispositif, ce qui aurait pour effet de diminuier le brassage de l'air.

Congélation

Le compartment 4 étoiles vous permet de congefer des alimentés frais et de conserver des denrées congelées et surgelées.

Pour congelever les alimentes frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal. Toutefois, si vous désirez congelever plus rapidement vous pouvez régler le dispositif de réglage de température sur la position congélation rapide () tout en veillant à ce que la température ne descend de pas en dessous de 0^ dans le compartment réfrigérateur. Placez les alimentés à congelever dans la partie supérieure du compartment. A la première mise en service ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins avec le dispositif de réglage de température place sur la position congélation rapide () avant d'introduire les produits frais dans le compartment congélateur.

Après 2 heures ramenez ensuite le dispositif de réglage de température sur une position Médiane à l'aide de la touche A.

Calendrier de congélation

Les symboles correspondant à
differeents types de produits congelés.
Les chiffres indiquent la durée de
conservation en mois du type
correspondant de produit. La durée de
conservation supérieure ou inférieure
est valable en fonction de la qualite

des alimentes et du traitement qu'ils ont subi avant la congélation.

Décongélation

Avant d'être utilisés, les alimentés congelez ou surgelés doivent être décongelez dans le réfrigerateur ou à température ambiente, selon le temps dont on dispose pour cette opération.

S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Fabrication des glaçons

La fabrication des glaçons s'effectue dans le compartment Congélateur. Remplissez les bacs jusqu'àux trois quarts de leur hauteur, de manière à permettre l'expansion de la glace. Si vous eau est particulièrement riche en sels mineraux (calcaire notamment), remplissez vos bacs avec de I'eau minérale non gazeuse. Les bacs en matière plastique vous assurent un démoulage plus facile. Si toutefois, vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d'utiliser des bacs métalliques que vous trouvez dans le commerce. Nous vous recommendons de faire régulériquement de nouveaux glaçons.

Démoulage des glaçons

Le démoulage des bacs en matière plastique s'obtient par simple torsion. Si vous utilisez des bacs métalliques, passez-les sous l'eau froide pour en facilititer le démoulage.
Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant, vous risqueriez de détériorer irrémédiablement l'évaporateur.

Installation du filtré à charbon

Le filtré est livre dans un emballage en plastique afin d'en garantir sa longévite.

Le cadre doit etre place derriere le panneau avant la mise en fonctionnement de I'appareil.

Ouvrez le panneau.
- Placez ensuite le nouveau filtré dans le compartment si tue à l'arrête du panneau.
Fermez le panneau.

Important !!

Lors du fonctionnement de l'appareil, le panneau doit toujours être fermé.

Manipuez le filtré avec précaution afin d'eviter que des résidus en sortent.

Changement du filtré à charbon

Lors d'un usage normal et afin de permettre un bon fonctionnement, il est recommandé de changer le filtré à charbon une fois par an.

Vous pourrez vous procurer ce filtre aupres de votre magasin vendeur.

• Le filtré est place derrière le panneau et peut être accessible par l'ouverture du panneau.
• Sortez le filtré du compartment dans lequel il est engagé.
• Insérez le nouveau filtré dans le compartment et fermez le panneau.

Important !!

Manipuez le filtré avec précaution afin d'eviter que des résidus en sortent.

CONSEILS

Conseils pour la réfrigération

Emplacement des denrées

Viande (de toutes sortes: volaille, gibier, poissons crus,...): enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du(des) bac(s) à legumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, toutes denrées à consommer assez rapidement, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et placez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

respectez le pouvoir de congélation de votre apparéil (c'est-a-dire la quantité maximale de denrées fraîches que vous pouvezCongeler par 24 heures et qui figure sur la plaque signaletique);

• le processus de congélation prend 24 heures. Il vaut moins ne pas ajouter d'autres alimentés à congelerpendant ce laps de temps;
• les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
• préparez de petites portions, de façon à facilititer la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congeler en contact avec des denrées déjà entreprises, pour éviter d'enlever la température;
• les aliments maigres se conservent比较好 et plus longtemps que les gras; le Sel réduit la durée de conservation;
• ne consommez pas les batonnets glacés des leur sortie du compartment Congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures;
  indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps de stockage;
• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le conçélateur, car elles pourraient éclater.

Conservation des produits surgelés et congelez

Pour une bonne conservation des produits surgelés et congelés, la température à l'intérieur du compartmenting congelateur doit être maintainue égale ou inférieure à -18 C.

Assurez-vous que l'emballage des alimentents est intact et qu'il ne presente aucune trace d'humidité, signe d'un début de décongélation.
- Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile.

Utilisez des sacs isothermes (dans la mesure du possible).

• Evitez d'ouvrir trop souvent la portedu compartiment congélateur et ne la laissez ouverte que le tempsnecessaire. Une augmentation de la température peut réduiresensiblement la durée deconservation des alimentes.
• Un produit décongelé doit être consommé dans le plus bref lié et ne jamais être recongelé, sauf s'il a été cuit entre-temps.
• Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.
• Laissez refroidir les aliments chauds avant de les introduire dans le congélateur.

ENTRETIEN

Débranche l'appareil avant toute opération d'entretien et de nettoyage.

Attention

Cet apparéil contient des hydrocarbures dans son circuit de réfrigeration; l'entretien et la recharge ne doit donc être effectués que par du personnel qualifié.

N'utilisez jamais de produits abrasifs ou caustiques, ni dépônges avec grattoir pour procéder au nettoyage interieur et extérieur de votre apparéil.

Nettoyage

De nombreux détergents spécifique pour les surfaces de cuisine contiennent des agents chimiques pouvant corroder/endommager les parties en plastique de cet apparéil. Il est donc recommandé de ne laver le revêtement extérieur de cet apparéil qu'avç de l'eau chaude et un petit peu de détermagent liquide non agressif, pour vaisselle par exemple. Rincez et séchez sòngeignusement.

Lavez le joint de porte en caoutchoucsans omettre de nettoyer également sous le joint.

N'utilisez jamais d'objets métalliques pour nettoyer l'objet; vous risquez de l'endommager.

Il est recommandé de nettoyer le compartment réfrigérateur très régulièrement et le compartment congélateur chaque fois que vous procédez au dégivrage complet.

Compartment rRéfrigérateur

Retirez tous les accessoires du compartment (clayettes, balconnets, bac(s) à légumes, etc.). Lavez-les à l'eau tiède additionné d'un détergent doux et inodore (produit utilisé pour lavaisselle par exemple); rincez à l'eau javellisée et séchez très soigneusement.

Lavez les parois interieures du compartment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage de réfrigerateur avec le bâtonet se trouvant dans l'orifice.

A l'occasion d'un dégivrage, lavez le compartment et le joint de porte à l'aide d'une éponge et d'un détergent doux. Rincez et séchez soigneusement.

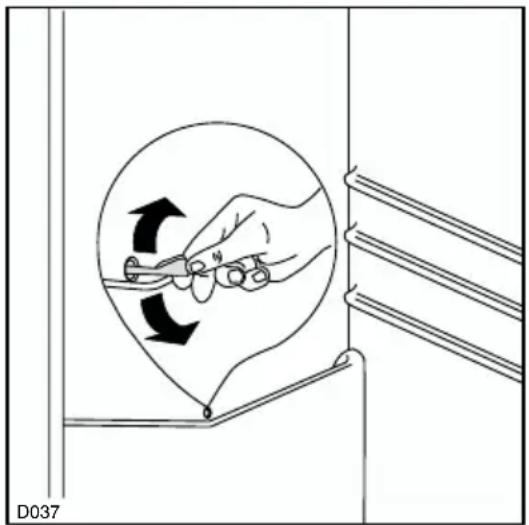

Dépoussiéréz le condenseur situé à l'arrière de l'appareil à l'aide d'une Brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Dégivrage

Le dégivrage du compartment réfrigérateur s'effectue

automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

Cette opération ne nécessite aucune intervention de votre part.

Le compartment congestioneur, par contre, est caractérisé par l'absence totale de givre sur les parois grâce au FROID VENTILE. Ce procédé consiste à faire circuler dans l'appareil un air froid et sec grâce à une turbine ce qui dispense de l'opération de dégivrage.

Le dégivrage s'effectue AUTOMATIQUEMENT."

Important

N'utilisez jamais de couteau ou d'objet metallique pour gratter la couche de givre, vous risquez de déterminerir irrémédiablement l'évaporateur.

N'utilissez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiens pour dégivrer ou accélérer le dégivrage de votre apparéil.

Utilisez uniquement les dispositifs préconisés dans cette notice d'utilisation.

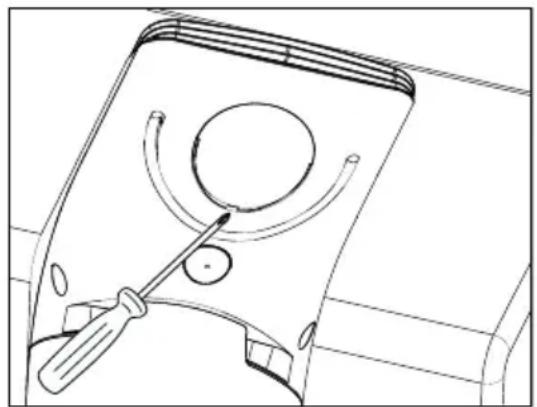

Changement de l'ampoule

Débranche l'appareil.

S'il devient nécessaire de replacer l'ampoule, appuyez comme indiqué sur la figure.

Attention

Remplacez-la par un modele identique et de même puissance (la puissance maximale est indiquee sur le diffuseur).

En cas d'absence prolongée ou de non-utilisation

• Débranchez, videz, dégivrez et nettoyez l'appareil.
• Maintenez la porte entrouverte pendant toute la durée de non-utilisation.
• Si toute fois vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et cocieni en tenant compte de sa charge et de son autonomie de fonctionnement.

En cas d'arrêt de fonctionnement

• Si la panne est de courte durée, il n'y aaucun risque d'alteration pour les alimentents. Abstenez-vous cependant d'ouvrir la porte.
• Si la panne doit se prolonger, transférez les produits surgelés et congelez dans un autre congélateur.
• L'autonomie de fonctionnement de votre apparéil est indiquée au chapitre "Informations techniques". Cette durée est sensiblement raccourcie suivant la charge de l' apparéil.
• Dès que vous constatEZ un début de déconnélation, consommez les aliments le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).

INFORMATIONS TECHNIQUES

Capacité nette en litres du réfrigérateur	248
Capacité nette en litres du congélateur	58
Consommation d'énergie en kWh/24h	0,770
Consommation d'énergie en kWh/année	281
Pouvoir de congélation en kg/24h	4
Autonomie, en cas de panne, heures (*)	20
Dimensions en mm
hauteur	1710
largeur	600
profondeur	645

(1) Selon la Norme NF EN 28187 vous retrouvrez ces informations techniques sur la plaque signalétique qui se trouve sur le côte gauche de l'appareil.

ANOMALIE DEFONCTIONNEMENT

Si I'appareil ne fonctionne pas correctement, controlez que:

• l'appareil est branché à la prise de courant et que le dispositif de réglage de température est sur une position de fonctionnement;
• il n'y a pas de coupure de courant;
• il n'y a pas de traces d'eau au fond du compartment et que l'orifice d'écoulement de l'eau de dégivrage n'est pas bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service ÀpRES-Vente de votre magasin vendeur.

Pour que l'intervention soit plus rapide, au moment de l'appoint, donnez-lui la reférence complète de votre apparéil: ces renseignements figurent sur la plaque signalétique située à l'intérieur de l' apparéil, à gauche et en bas.

INSTALLATION

Emplacement

Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés). Veillez à ce que l'air circule librement à l'arrête de l' apparéil.

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la figure ci-dessous.

Attention

Veillez à ne pas obstruer les ouvertures de ventilation.

Mettez l'appareil d'aplomb en agissant sur les pieds régiables.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C 15.100 et aux prescriptions des fournisseurs d'énergie électrique.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C 15.100 et aux prescriptions des fournisseurs d'énergie électricque; cette prise de courant doit imperativement être accessible.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié.

Cette opération ne peut être effectuee que par une personne habilitee, par voitre vendeur ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Cet apparéil est conforme aux Directives Communautaires suivantes:

87/308 CCEu 2.6.87

concernant la suppression des interférences radio-électriques

73/23 COEE9/02/73 (Basse Tension) et modifications successives;
89/336 CCEB3/05/89 (Compatible Electro-magnétique) et modifications successives.

Important

L'appareil doit pouvoir etre débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Arrêts pour clayettes

Votre apparéil est équipé d'arrêts pour clayéttes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante :

déplacez les arrêts dans le sens de la flèche, soulevez à l'arrête la clayette, poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.

Entreprises arrières

Pour éviter que le condenseur net touche le mur, vous devez fixer les 2 entreprises qui se trouvent à l'intérieur de l'appareil.

Pour cela:

Desserrez les vis et introduizez les entreprises sous la tete de vis, puis reisserrez.

Réversibilité des portes

Les portes de cet apparéil sont réversibles: leurs sens d'ouverture peuvent être modifiés en fonction duouchait de l'utilisateur.

Avant d'effectuer la réversibilité des portes, débranchez l'appareil.

Comment professionnel :

• Débranche l'appareil
• Ouvrez les portes et dévissez la charnière centrale (H) en retardant les 2 vis. Retirez la charnière tout enPNANT SOIN QUE LA PORTESUPérieURE ne tombe pas.

• Retirez la porte supérieure en la tirant légarement vers le bas.
• Retirez la porte inférieure en la tirant légèrement vers le haut.
• Retirez le bouchon se trouvant sur la base supérieure de la porte du compartment réfrigerateur et placez-le sur le côte opposé de la porte.
• Retirez le bouchon se trouvant sur la base supérieure de la porte du compartment congélateur et placez-le sur le côte opposé de la porte.
• Dévissez le pivot supérieur et montez-le sur le côté opposé.

• Dégagez les bouchons (u) situés dans la partie BASSE de l'appareil
• Devisserz la charnière inférieure (e), à l'aide des vis (s) et remontez-la sur le cote opposé.
• Déplacez le pivot et la rondelle (f,h) situés sur la charnière inférieure (e) sur le second trou libre de cette charnière inférieure.
• Remontez les bouchons (u) sur le côte opposé.
• Engagez le pivot de la charnière centrale (H) dans l'emplacement prévu sur la porte du compartment réfrigérateur

• Remontez la portedu compartmenté réfrigérateur sur le pivot (f) de la chamière inférieure (e).
• Remontez la porte du compartment congestion sur le pivot supérieur.. Puis en relevant légarement les portes, engagez le pivot de la chamière centrale (H) dans l'emplacement prévu sur la porte du compartment congestion supérieur.
• Tout en maintainant les portes ouvertes, fixez la charnière centrale (H) à l'aide des 2 vis sans oublier d'intercaler également la piece plastique. Alignez correctement les portes.

• Dévissez les poignées. Remontez les de l'autre côté après avoir percé les caches avec un pointon. Couvrez les trouss libres avec les caches contenus dans le sachet de la documentation.

Pour aligner les portes, vous pouvez agir sur la charnière centrale. La charnière centrale (H) se regle horizontally, à l'aide d'un outil, après avoir desserré les deux vis.

Replacez, mettez de niveau l'appareil et attendez au moins deux heures avant de le brancher.

Si ne souhaitez pas faire les opérations.
vous pouvez contacter le Service
Apres-Vente qui vous facturera
l'intervention.

Attention

La réversibilité des portes une fois effectue, contrôle que les joints magnétiques adhérent à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que les joints n'adhérent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reconnent leurs dimensions naturelles après un certain temps, on pourrait accélérer ce processus en chauffant la partie interessée à l'aide d'un sèche-cheveux.

GARANTIE/SERVICE-CLIENTÉLE

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de l'acte d'achat de.
votre appeareil,de vous communiquer par ecrit les conditions de garantie et sa mise en
oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Si vous devez nous contacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximé pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des infos pour vous aider dans votrechioix en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142-60307 SENLIS CEDEX

Tél.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence teléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139-60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence teléphonique du lundi au vendredi

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensestenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjøllandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkić 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Östereich	[phone]	Herzigasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera	[phone]	Industriestrasse 10, CH-5506 Mögenwil
Slovenija	[phone]	Electrolux Ljubljana d.o.o., Gerbičeva 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domace spotrebć e SK, Seberinho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarłabaşi caddesi no : 35 Taksim İstanbul
Russiya	[phone]	129090 MoskBA, Олимпийскрипосnéт, 16, Бц "Олимник"

www.electrolux.com

www.electroluxarthurmartin.fr
