ADC 534 E - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge à condensation
Marque	ARTHUR MARTIN ELECTROLUX
Modèle	ADC 534 E
Hauteur	85 cm
Largeur	60 cm
Profondeur	60 cm
Alimentation électrique	230 V, 50 Hz, 16 A
Puissance totale absorbée	2600 W
Capacité de séchage (coton/lin)	5 kg
Capacité de séchage (synthétiques)	2,5 kg
Consommation énergétique (coton prêt à ranger)	3,90 kWh
Consommation énergétique (coton prêt à repasser)	3,10 kWh
Programmes	Séchage électronique (A à D) et minuterie complémentaire (jusqu'à 90 min)
Fonctions spéciales	Séchage délicat, départ différé (jusqu'à 8h), anti-froissage, signal sonore
Type de porte	Réversible (ouverture de droite à gauche par défaut)
Installation	Sol, installation en colonne possible avec kit (en option)
Entretien	Nettoyage du filtre après chaque utilisation ; nettoyage du condenseur d'air 3 à 4 fois par an ; vidange du bac d'eau de condensation après chaque cycle
Sécurité	Arrêt automatique en cas d'anomalie, signal sonore de fin et de bac plein, protection contre la surchauffe
Réparabilité	Faire appel à un service après-vente agréé ; pièces de rechange certifiées constructeur
Informations générales	Conforme aux directives CE (basse tension et compatibilité électromagnétique)

FOIRE AUX QUESTIONS - ADC 534 E ARTHUR MARTIN ELECTROLUX

Comment démarrer un cycle de séchage ?

Assurez-vous que la porte est bien fermée, puis sélectionnez le programme ou le temps de séchage à l’aide du programmateur. Appuyez sur la touche Départ pour lancer le cycle. Le voyant de fonctionnement s’allume.

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que la porte est correctement fermée, que l’appareil est branché, que les fusibles sont en bon état, que le bac d’eau de condensation n’est pas plein et bien positionné, que la touche Départ est enfoncée et que le programmateur n’est pas sur 0. Assurez-vous également que la fonction départ différé n’est pas activée.

Comment nettoyer le filtre ?

Le filtre se trouve à l’intérieur de la porte. Tirez sur la poignée vers le haut pour l’enlever, passez vos doigts sur le tamis pour retirer les peluches, puis remettez-le en place. Il est impératif de nettoyer le filtre après chaque utilisation.

Comment nettoyer le condenseur d’air ?

Le condenseur d’air doit être nettoyé 3 à 4 fois par an. Sortez le coffret, enlevez les peluches avec une brosse, rincez éventuellement à l’eau claire. Ne faites jamais fonctionner l’appareil sans le condenseur.

Comment vider le bac d’eau de condensation ?

Tirez le bac d’eau situé en haut de l’appareil, videz l’eau et remettez-le en place en l’engageant bien au fond. Le voyant correspondant s’allume si le bac est plein, et le programme s’interrompt automatiquement.

Quelle est la capacité maximale de chargement ?

Pour le coton et le lin, la charge maximale est de 5 kg (linge sec). Pour les synthétiques, elle est de 2,5 kg. Ne surchargez pas le tambour, car cela allongerait le temps de séchage et pourrait froisser le linge.

Puis-je sécher tous types de textiles ?

Non. Ne séchez jamais en machine les lainages, soieries, voilages, articles en chlorofibres (Thermolactyl), matières caoutchoutées, tissus plastifiés, ouatinés (anoraks, couettes) ni les articles ayant été nettoyés avec des produits inflammables. Vérifiez toujours l’étiquette d’entretien.

Comment programmer un départ différé ?

Sélectionnez d’abord votre programme de séchage, puis appuyez sur la touche Départ différé jusqu’à afficher le nombre d’heures (max 8h). Ensuite, appuyez sur la touche Départ. Le voyant correspondant reste allumé et le compte à rebours commence.

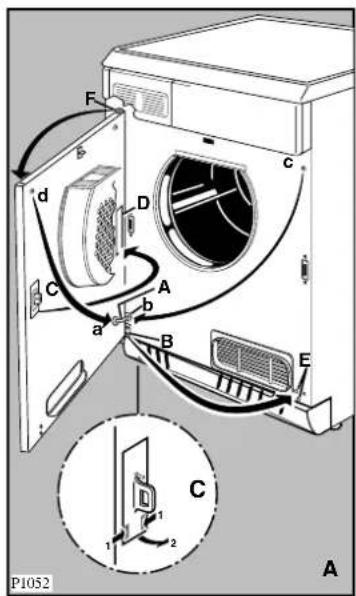

Comment inverser le sens d’ouverture de la porte ?

Dévissez la butée et la charnière, retirez la porte, inversez les pièces C et D, déplacez les pivots de l’autre côté, puis remontez la porte en fixant la charnière à droite. Suivez les étapes détaillées dans la notice.

Que faire en cas d’anomalie de fonctionnement ?

Consultez d’abord la rubrique En cas d’anomalie de la notice. Vérifiez les points simples : porte, branchement, fusibles, bac d’eau, filtre. Si le problème persiste, contactez le service après-vente de votre revendeur ou le Service Consommateurs.

MODE D'EMPLOI ADC 534 E ARTHUR MARTIN ELECTROLUX

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant:

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous choisir pour d'autres appareils de notre marque.

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Sécurité 4

Protection de l'environnement 4

Utilisation de votre sèche-linge 6-7

Le bandeau de commandes 6

Comment faire un séchage ? 8

Guide des programmes 9

Guide de séchage 10

Entretien et nettoyage 11

Nettoyage extérieur 11

Nettoyage du filtre 11

Nettoyage du condenseur d'air 11

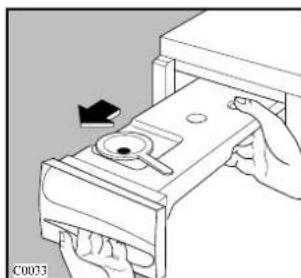

Vidange du bac d'eau de condensation 11

Installation 14

Emplacement 14

Branchement électrique 14

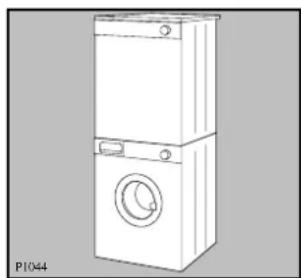

Installation en colonne 14

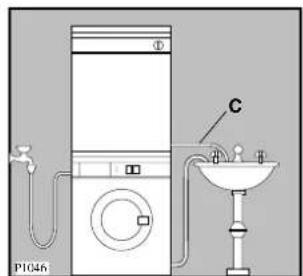

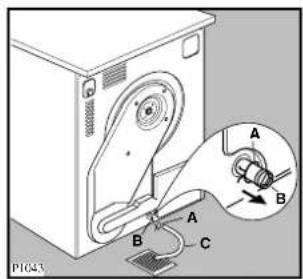

Raccordement d'un tuyau d'évacuation 14

Réversibilité de la porte 15

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranchez toujours l'appareil après son utilisation.
• Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage, d'où économique d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Ne séchez en aucun cas des chaussures (tennis, etc.), car elles pourraient s'encastrer entre le hublot et le tambour, bloquant ce dernier.
• Laissez la porte entrouverte lorsque le sèche-linge n'est pas utilisé pour préserver le joint de porte, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez le filtre après chaque utilisation.
• N'utilisez jamais l'appareil avec un filtre endommagé ou sans filtre. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique". Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
• Cet appareil est lourd. Faites attention lors de son déplacement.
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de la porte.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Service Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

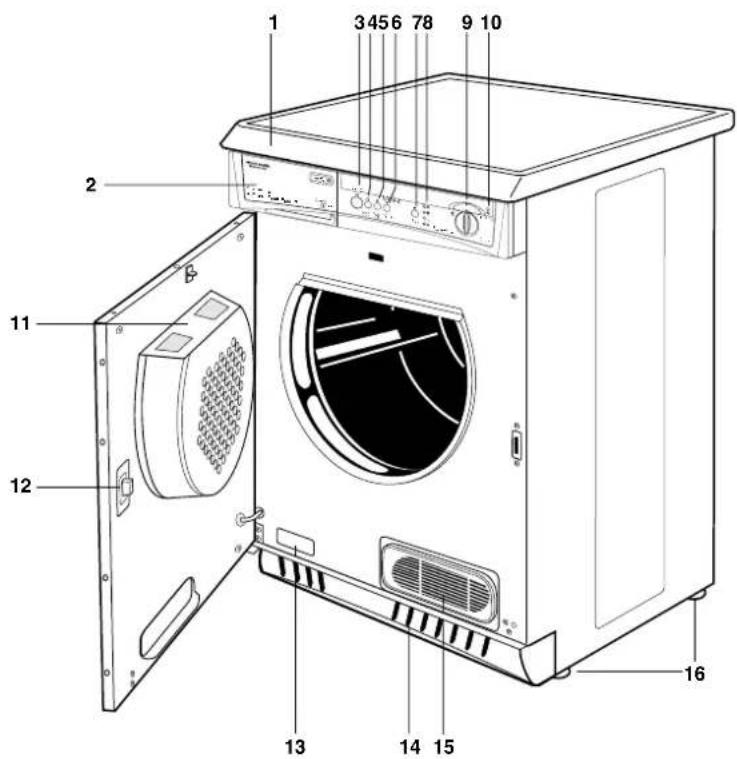

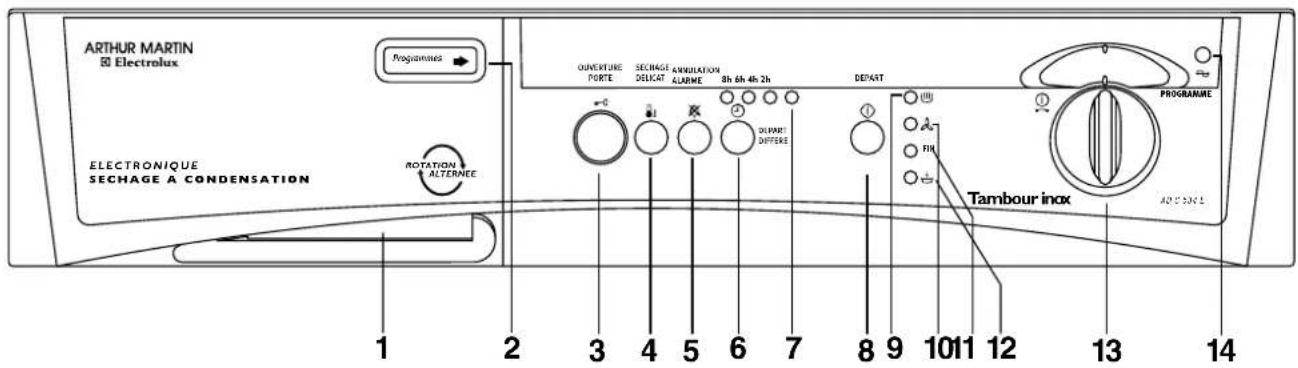

Votre appareil

1 Plan de travail 2 Bac d'eau de condensation 3 Touche ouverture de porte 4 Touche séchage délicat 5 Touche annulation alarme 6 Touche département 7 Touche département 8 Voyants 9 Programmateur/Minuteur 0 Voyant de fonctionnement

11 Filtre 12 Fermeture de porte 13 Plaque signalétique 14 Grille d'aération 15 Condenseur d'air 16 Pieds réglables

1 Bac d'eau de condensation

Il doit être vidé après chaque cycle de séchage.

2 Guide des programmes

Il vous permet de choisir le programme convenant le mieux au linge à sécher.

3 Touche ouverture de porte/arrêt programme R0

Appuyez sur cette touche pour ouvrir la porte : le programme éventuellement en cours s'interrompt.

4 Touche séchage délicat

L'appui sur cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat.

Cette touche n'est à utiliser que lors du séchage chronométrique des synthétiques.

5 Touche annulation alarme

Des signaux sonores retentissent durant la phase «anti-froissage».

Enclenchez cette touche lors de la programmation si vous souhaitez supprimer ce signal.

Important: Un signal sonore d'une minute retentit lorsque le bac d'eau de condensation est plein, même si la touche a été enclenchée.

6 Touche département différé

Grâce à cette touche, il est possible de désirer de retarder le départ du cycle de séchage jusqu'à un maximum de 8 heures.

Cela vous permet, par exemple, de profiter du tarif heures creuses si votre habitation est équipée d'un compteur jour/nuit.

Il faut enclencher cette touche avant d'appuyer sur la touche "DEPART" et après avoir sélectionné le programme.

À l'affichage du nombre d'heures au bout desquelles vous souhaitez que le programme démarre, le voyant correspondant (7) clignote : après avoir enclenché la touche "DEPART", le voyant reste allumé. La machine commence alors le compte à rebours qui est visualisé : si vous avez choisi par exemple "8 heures", après 2 heures le voyant "6" s'allume et ainsi de suite.

Pour annuler cette fonction, tournez le programmateur/minuteur sur "0" et affichez à nouveau le programme de séchage.

7 Affichage départ différé

En programmant le départ différé à l'aide de la touche correspondante (6), le voyant relatif s'allume.

8 Touche département

Appuyez sur cette touche pour permettre le sèche-linge en fonctionnement après avoir sélectionné le programme.

Si la porte est ouverte en cours de programme, cette touche doit être enclenchée à nouveau après fermeture de la porte pour que le programme démarre là où il a été interrompu.

Il en est de même après une coupure de courant ou après avoir vidé et remis en place le bac d'eau de condensation en cours de programme.

9 Voyant de séchage

Ce voyant indique que l'appareil est en phase de séchage.

10 Voyant «phase de refroidissement

Ce voyant indique que l'appareil est en phase de refroidissement. En fin de séchage, une phase de refroidissement de 9 minutes est prévue pour éviter le froissement du linge.

11 Voyant «fin de programme

Ce voyant clignote (alternativement avec le voyant) à la fin du programme (après la phase de refroidissement) et pendant la phase "anti-froissage" pour vous rappeler que le filtre doit être nettoyé et le bac vide.

Il s'éteint en ouvrant la porte ou en tournant le programmateur sur "0".

12 Voyant du bac d'eau de condensation

Il clignote lorsque le bac d'eau de condensation est plein.

13 Programmateur/minuteur ①

Il vous permet de sélectionner un séchage électronique (graduations en lettres) ou chronométrique (graduations en minutes).

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme (A à D) en fonction de la catégorie de linge et du degré de séchage désiré.

Minuterie complémentaire (sechage chronométrique)

Un minuteur gradué jusqu'à 90 minutes vous permet de parfaire le séchage si nécessaire ou d'utiliser votre sèche-linge indépendamment du système de contrôle électronique pour de petites charges.

En sélectionnant un temps de séchage court, tenez compte du fait que pendant les 9 dernières minutes du cycle, une phase de refroidissement est prévue pour éviter le froissement du linge.

Pour annuler un programme en cours, tournez le programmeur/minuteur sur "0".

À la fin du séchage, tournez le programmeur/minuteur sur "0" avant de sortir le linge.

14 Voyant de fonctionnement

Il s'allume en affichant le programme/temps de séchage et s'éteint en tournant le programmateur sur "0" ou en ouvrant la porte.

Comment faire un séchage?

Avant la première utilisation de votre séche ling e, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses.

Pour sécher votre linge:

1. Branchez l'appareil.
2. Ouvrez la porte en appuyant sur la touche -0
3. Dépliez les pièces de linge une à une et introduisez-les dans le tambour.
4. Fermez la porte.
5. Sélectionnez le temps ou le programme de séchage : le voyant de fonctionnement s'allume.

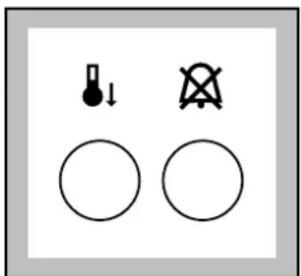

6. Enclenchez éventuellement la touche l'ou

1. Appuyez sur la touche «départ». Le séchage commence et le voyant s'allume.

Tous les programmes de séchage se terminent par une phase de refroidissement de 9 minutes (le voyant est allumé).

Si le linge n'est pas retiré en fin de cycle, le sèche-linge effectue la phase anti-froissure (durée: 30 minutes maximum).

Si vous n'avez pas enclenché la touche, un signal sonore se fait entendre toutes les 10 secondes. Les voyants FIN et clignotent alternativement.

Tournez le programmateur sur "0" et sortez le linge immédiatement : le voyant de fonctionnement s’éteint.

Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement et l'voyant de fonctionnement reste allumé. Les voyants FIN et clignotent alternatively.

Après chaque utilisation

• Tournez le programmeur sur "0".
• Débranchez l'appareil.
• Videz le bac d'eau de condensation et nettoyez le filtre (voir page 11).

Séchage électronique

Type de linge et Degréétiquetage des articles séché	de Charge maxi(1) Position duchage souhaité en kg programmateur
Coton et lin à ranger 5 B (*)	très sec 5 Apréts à repasser 5 C (*)
Synthétiques à ranger 2,5 D (*)

Suivant normes CEI 1121.

Séchage chronométrique (minuterie complémentaire)

Coton et lin

Dégré de séchage et étiquetage des articles	Vitesse d'essorage	Charge maxi(1) en kg	Temps de séchage
Prêt à ranger	800 à 1000 tr/min.	3,52	75 à 90 min.60 à 75 min.
	1000 à 1200 tr/min.	3,52	60 à 75 min.45 à 60 min.
	800 à 1000 tr/min.	3,52	60 à 75 min.45 à 60 min.
Prêt à repasser	1000 à 1200 tr/min.	3,52	45 à 60 min.30 à 45 min.

Synthétiques : enclenchez la touche

Dégré de séchage et étiquête des articles	Vitesse d'essorage	Charge maxi(1) en kg	Temps de séchage
Prêt à ranger	Essorage court 2,5 à 650 tr/min.	45 à 60 min.
		1	30 à 45 min.
		0,5	20 min.

En effet, cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes).

La durée du séchage est variable selon :

- la nature du linge - l'importance de la charge - l'intensité de l'essorage - le degré de séchage souhaité

Charge

Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, mélis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-éponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie d'oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:
• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
• les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant été précédemment nettoyés avec des produits inflammables
• les tissus ayant tendance à s'effilocher.
• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Séchage en tambour à haute température Séchage en tambour à température modérée Séchage en tambour interdit

• Fermez les boutons-pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus éponges.
• ’éviter qu’ils ne s’enroulent et forment des nœuds.
• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'eviter les épaisseurs longues à secher.
• Tout le linge à sécher doit être essoré avant de procéder au séchage.
• Évitez de sécher le linge trop longtemps : vous économiserez de l’énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire imbibé de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge est encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes.
• Nous vous déconseillons d'ouvrir la porte en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir la porte. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important:

N'utilisez jamais de produits abrasifs ou caustiques.

Nettoyage du filtre

Situé à l'intérieur de la porte, le filtre doit être nettoyé après chaque utilisation.

Enlevez le filtre en tirant sur la poignée vers le haut, nettoyez-le en passant les doigts sur le tamis et remettez-le en place.

Un tamis obstrué diminuerait l'efficacité du séchage.

N'utilisez jamais votre sèche-linge sans le filtre.

La quantité de peluches recueillies sur le filtre ne doit pas vous inquiéter, elle est due à une usure normale du linge et non à un mauvais fonctionnement de l'appareil.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge, provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil, ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Enlevez les peluches tout autour du logement du filtre et dans la cavité située au bas de la contreporte immédiatement après chaque séchage avec un chiffon humide.

Nettoyage du condenseur d'air

Nettoyez le condenseur d'air de temps en temps. Lors d'un emploi fréquent du séche-linge, effectuez cette opération 3 à 4 fois par an.

Sortez le coffret et enlevez les peluches qui y adhèrent. Nettoyez-le avec une brosse et rincez éventuellement comme indiqué sur la figure ci-contre.

Nettoyez aussi l'extérieur du condenseur d'air et, le cas échéant, enlevez également les peluches.

Attention: Ne faites jamais fonctionner l'appareil sans condenseur d'air.

Vidange du bac d'eau de condensation

Videz le bac d'eau de condensation de manière à obtenir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du séche-linge et est récupérée dans le bac d'eau de condensation). Pour cela, tirez le bac, videz l'eau et remettez-le en place en prenant soin de bien l'engager au fond de son logement.

Si la vidange du bac d'eau de condensation n'est pas régulièrement faite, le voyant correspondant s'allume en cours de programme et celui-ci s'interrompt automatiquement.

Remarque: L'eau de condensation récupérée peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtre à café).

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes Solutions
• Le sèche-linge ne démarre pas:	Vérifiez que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le bac d'eau de condensation n'est pas plein et correctement positionné, • la touche départ est effectivement enforcée, • le temps ou le programme de séchage ont été affichés, • la touche départ différé n'est pas enforcée.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiez que: • le temps ou le programme sélectionné est approprié, • le filtré et/ou le condenseur d'air sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • le bac d'eau de condensation n'est pas plein et correctement positionné, • la touche n'a pas été enforcée dans un programme de séchage électronique.

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre appareil, exigez du Service APRÈS-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, VotreVendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à la partie avant, en bas.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

\section*{Caractéristiques techniques}

Dimensions: Hauteur 85 cm	Largeur 60 cm Profondeur 60 cm
Puisance de branchement: 230 V/50 Hz Puisance totale absorbée: 2600 W Fusible: 16 A	50 Hz
Capacité de séchage: Coton, lin 5 kg	Synthétiques 2,5 kg
Consommations: Coton, lin 3,90 kWh (5 kg prêt à ranger) Coton, lin 3,10 kWh (5 kg prêt à repasser)

Cet appareil est conforme aux Directives Communautaires suivantes : - 73/23 CEE 19/02/73 (Basse tension) et modifications successives ; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Emplacement

L'installation de votre appareil nécessite un local convenablement aéré.

Pour que l'appareil fonctionne dans les meilleures conditions, il est indispensable de le mettre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds réglables.

Un fonctionnement correct exige une arrivée d'air exempte de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'aération situées à l'avant, en bas, dans le socle du séche-linge.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Remarque:

La chaleur dégagée par le sèche-linge peut atteindre jusqu'à 60°C. Tenez compte de ce facteur lors de l'installation de l'appareil sur des revêtements de sol sensibles.

Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas dépasser +35°C; sinon, il faut ouvrir une porte ou une fenêtre.

L'air doit pouvoir circuler librement à l'arrière de l'appareil. Les grilles d'aspiration ne doivent pas être obstruées.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Utilisez un socle de prise de courant comptant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E. D. F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage.

Raccordement d'un tuyau d'évacuation

Si le lieu d'emplacement est pourvu d'un dispositif d'évacuation, l'eau condensée peut directement être évacuée par un tuyau que vous pourrez vous procurer auprès de votre magasin vendeur.

Suivez les instructions suivantes pour raccorder le tuyau à l'arête de l'appareil:

1. Retirez le collier de serrage A;
2. retirez le bouchon de fermeture B;

1. introduisez le tuyau C à fond;
2. Fixez le tuyau C à l'aide du collier A.

Cette solution peut être adoptée aussi lorsque le sèche-linge est installé en colonne sur le lave-linge. Faites attention à ce que le tuyau soit orienté vers le bas (voir croquis ci-contre).

Réversibilité de la porte

L'appareil est livré avec une porte s'ouvrant de droite à gauche. Si vous pouvez modifier le sens d'ouverture, respectez les instructions suivantes:

1. Dégagez la butée A de son logement a et sortez-la du trou b en la tournant de
2. Enlevez le cache en plastique du trou c en le tournant de et introduisez-le dans le trou b.
3. Dévissez la charnière B (retirez les deux vis en retenant la porte) et ôtez la porte.
4. Enlevez les pivots F en haut et en bas et placez-les sur l'autre côté.
5. Enlevez la fermeture de porte C en pressant les deux ailettes.
6. Enlevez de la même façon la pièce D en utilisant éventuellement un tournevis.
7. Remontez les pièces C et D en les changeant de place.
8. Otez les vis E et remontez-les sur l'autre côté. Fixez la charnière B en bas à droite. Ne serrez pas complètement les vis.
9. Remontez la porte:

accrochez-la d'abord en haut à l'aide du pivot supérieur F et après en bas dans la charnière inférieure : - alignez la porte avant de visser à fond la charnière B : - vissez à fond la charnière.

1. Enlevez le cache du trou d et introduisez-le dans le trou a (Fig. A).
2. Fixez la butée A dans le trou c en la tournant de (Fig. B).
3. Accrochez la butée A dans le trou d (Fig. B).

ELECTROLUX HOME PRODUCTS FRANCE SAS 43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX Tél.: [phone]

S. A. S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78)

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A BIENTOT
