MODE D'EMPLOI ADC 5345 ARTHUR MARTIN ELECTROLUX
Pour une vie plus facile.
Sécurité
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour uneutilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Pour éviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évocation selon méthode), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous eviterez alsis des risques matieriel et corporel.
Débranchez votre apparéil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de sechage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet appeareil pour exclure tout risque d'incendie.
Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.
Sommaire
Sécurité 2
A l'attention de l'utilisateur
Avertissements importants 4
Utilisation 4
Installation 4
Protection de l'environnement 4
Description de l'appareil 5
Utilisation de votre sèche-linge 5
Le bandeau de commandes 5-7
Comment faire un séchage? 8-9
Guide des programmes 10
Guide de séchage 11
Entretien et nettoyage 12
Nettoyage extérieur 12
Nettoyage de la porte 12
Nettoyage des filtres 12
Nettoyage du condenseur d'air 12
Vidange du bac d'eau de condensation 13
Nettoyage de la grille d'aspiration 13
Nettoyage du tambour 13
En cas d'anomalie de fonctionnement 14
ServiceAprés-Vente 15
Garantie 15
A l'attention de l'installateur
15

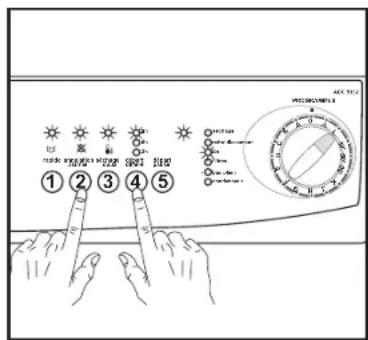

Réglage de la conductibilité 16
Installation 17

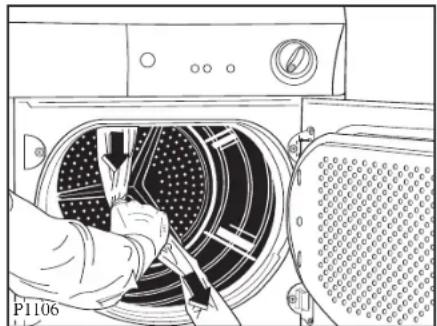

Débridge 17
Emplacement 17
Raccordement électrique 17
Installation en colonne 17
Kit de vidange de I'eau de condensation 17
Reversibilité de la porte 17
Avertissements importants
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliser pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.
Ces avertissements ont ete redigés pour votresecurity et celle d'autrui.
Utilisation
- Cet apparéil a été concu pour être utilisé par des femmes.
Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
- A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiéz son aspect général. Faites les eventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique.
Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Débranche toujours l'appareil après son utilisation.
- Tout le linge à secher doit être essore avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou economie d'énergie.
- Ne séchez pas d'articles ayant été traités avec des produits chimiques, telis que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
- Risque d'incendie: ne faites pas secher dans votre apparéil du linge qui a été taché ou imbibé d'huile végétale ou d'huile de cuisson.
- Risque d'incendie: si vous avez prétraité votre linge avec du detachant (spray ou liquide) avant lavage, effectuez un cycle de rincege supplémentaire avant de le charger dans votre seche linge.
- Ne séchez enaucun cas des chaussures (tennis,etc.),car elles pourraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
- Contrôlez qu'un briquet n'est pas resté dans une poche.
- Laissez la porte entrouverte lorsque le sèche-linge n'est pas utilisé, mais veiliez à ce que les enfants ne s'enferment pas dans l'appareil.
- Nettoyez les filtres après chaque utilisation.
- N'utilise jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie.
- Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
- Evitez l'accumulation de poussière autour de l'appareil pour permettre à l'air de circuler librement.
- N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié. Avant derialcder au branchement de votre apparéil, lisez attentionivement les instructions figurant au chapitre "Raccordement électrique".
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Cet apparéil est lourd. Faîtes attention lors de son déplacement.
Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.
#
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'il puisSENT être récapurées et recyclées.
- Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de femeture de la porte.
- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre(APpeareil est le premier habité a intervenir. A défaut (déménagement, ferneture du magasin ou vous ave effectué l'achat...), consultez le Centre Contact Consommateurs.
- En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.
Elimination de l'ancien apparéil!
Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise au rebut de I'appareil dans les régles de l'art nous preservons I'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.Pour obtenir plus de détails sur le recyclage de ce produit,veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué I'achat.

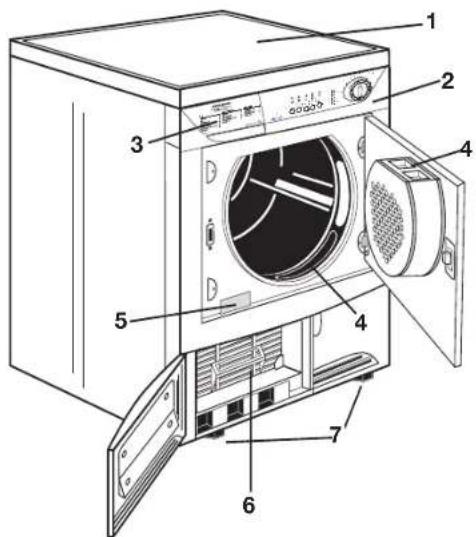

Description de l'appareil
Votre apparéil
1 Plan de travail
2 Bandeau de commandes
3 Bac d'eau de condensation
4 Filtres
5 Plaque signalétique
6 Condenseur d'air
7 Pieds régables
Utilisation de votre sèche-linge

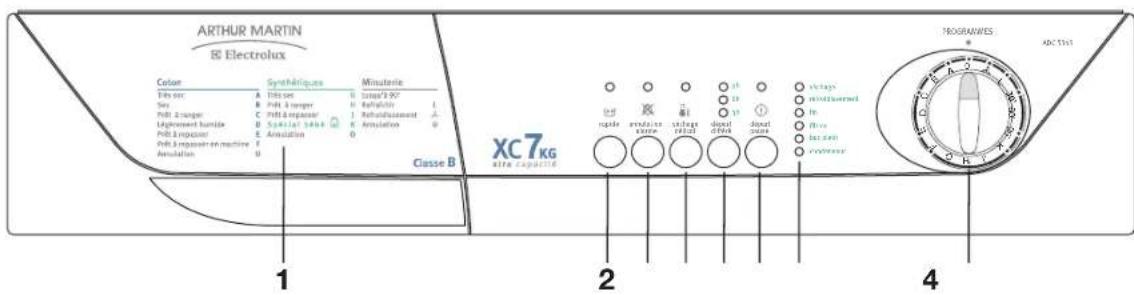

Le bandeau de commandes
1 Guide des programmes
Il vous aidera àCHOISIR le programme convenant le
mieux a toute linge.
2 Touche "rapide"
En appuyant sur cette touche on obtient une réduction de la durée des programmes "coton" TRES SEC, SEC et PRET A RANGER. Levoyant correspondant s'allume.
Cette fonction n'est pas compatible avec l'option "sechage délicat".
3 Touche annulation alarme
Des signaux sonores retentissent
- lors de la sélection du programme et l'enclenchement des touches;
- en cas de sélection erronée des options;
- si I'on essais de changer le programme ou les options en cours de programme
- à la fin du programme;
- lorsque le bac d'eau de condensation est plein;
- en cas d'anomalie de fonctionnement;
- lorsque la porte ou le portillon en bas sont ouverts.
Enclenchez cette touche lors de la programmation
si vous souhaitez supprimer l'alarme
- lors de la sélection du programme et l'enclementchément des touches
- si I'on essais de changer le programme ou les options en cours de programme
- durant la phase anti-froissage
- à la fin du programme
Levoyant correspondant s'allume.
4 Touche "sechage délicat" 1
L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Levoyant correspondant s'allume. Cette option est utilisable aussi dans le séchage chronométrique.
Si la touche n'est pas enclenchée le chauffage s'effectuera a pleine puissance.
Cette fonction n'est pas compatible avec l'option "rapide".
5 Touche "départ différé"
Le départ différé vous permet de retarder le départ d'un programme de 3, 6 ou 9 heures (pour profiter eventuellement d'un tarif de nuit avantageux).
Appuyez sur la touche jusqu'à ce que levoyant correspondant au départ différé besoin s'allume.
Il faut appuyer sur cette touche après avoir sélectionné le programme souhaïte et avant d'appuyer sur la touche "départ/pause".
En enclenchant cette touche le décompte commence. Si par exemple vous avez besoin l'option "9 heures" (voyant 9h allumé), après 3 heures ce voyant s'éteint et le voyageur "6 heures" s'allume. Au bout de 3 heures, il s'éteint et le voyageur 3h s'allume. Lorsque celui-ci s'éteint, le programme commence.
Durant le décompte du départ différé il n'est pas possible de changer le programme sélectionné ou le départ différé. Si cela est nécessaire, tournez leprogrammateur sur "O",seLECTIONnez le nouveau programme,le départ différé et appuyez sur la touche DEPART/PAUSE.
Par contre, si vous souhaitez changer les options sélectionnées, cela ne sera possible que si la nouvelle option est compatible avec le programme choisi. Mettez l'appareil en PAUSE, enclenchez la(les) touche(s) option et appuyez à nouveau sur la touche DEPART/PAUSE.
Si vous doivent ouvrir la porte pour ajouter d'autre linge il faut tout d'abordmettreI'appareil en PAUSE en enclenchant la touche correspondante. Appuyez de nouveau sur la touche DEPART/PAUSE après fermetre de la porte pour que le décompte recommence.
6 Touche département/pause
Appuyez sur cette touche pendant 1 seconde environ pourmettrelesese-linge en fonctionnement après avoir selectionné le programme et les options.
Levoyant correspondant arrêtede clignoter et restefixe.Si l'option DEPART DIFFERE a étéchioise,ledécompte commence.
Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit être enclenchée à nouveau après ferméture pour que le programme démarre là où il a été interrompu.
Cette touche doit être enclenchée aussi:
- après une coupure de courant
- après avoir remis en place le bac d'eau de condensation s'il a ete vide en cours de programme suite à l'allumage du voyant "bac plein" s'il a ete vide en cours de programme.
Dans les deux cas le voyant correspondant à cette touche clignote pour vous rappeler que la touche départ doit être enclenchée à nouveau.
7 Voyants déroulement programme
Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer:
Voyant de séchage
CevoyantindiquequeI'appareilest enphase deséchage.
Voyant «phase de refroidissement»
CevoyantindiquequeI'appareilest enphase de refroidissement.En fin de sechage,une phase defroroidissementde10minutesestprevue pour eviterle froissement du linge.
Si levoyant séchage ou refroidissement clignote cette signifie que la touche doit être enclenchée à nouveau pour que le programme redémarre.
Voyant «fin de programme»
Il est allumé pendant la phase anti-froissage et reste allumé à la fin du programme.
Voyant «filtres»
Il s' allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que les filtres doivent être nettoyés.
Voyant "bac plein"
Il s' allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que le bac d'eau de condensation doit être vidé.
S'il s'allume au cours du programme cette signifie que le bac est plein.
Un signal sonore retentit, le programme s'interrompt, le voyant de la touche DEPART/PAUSE clignote.
Voyant "condenseur"
Il s' allume tous les 30 cycles de sechage pour vous rappeler que le condenseur doit être nettoyé.
8 Programmateur/Minuteur
Il vous permet de seLECTIONner un séchage électronique ou chronométrique.
Tournez la manette sur le programme ou le temps désiré.
Le séchage à contrôle électronique (automatique)
L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désire.
Le séchage chronométrique
A utiliser pour parfaire le séchage si nécessaire. Sélectionnez le programme 90 ou 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.
Pour annuler un programme en cours tournez leprogrammateur sur "0".
A la fin du séchage tournez-le sur "0" pourmettre l'appareil hors tension avant de sortir le linge.
i Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essores),eci afin d'eliminer d'eventuelles traces de poussieres ou de graisses.
Pour sécher votre linge:
- Branchez l'appareil.
- Ouvrez la porte en appuyant sur le point de pression marquee sur la porte (voir croquis).
- Dépliez les pieces de linge une à une et introduisez-les dans le tambour.
- Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le contrôle.
- Sélectionnez le programme ou le temps de séchage. Les voyageurs "sechage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.
- Sélectionnez éventuelles l'option "rapide" ou «sechage délicat».
- Enclenchez eventuèlement la touche "annulation
alarme" si vous souhaitez supprimer l'alarmesonore.
- Sélectionnez éventuelles l'option "départ différé".
Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour selectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre.
Levoyant correspondant s'allume.
- Démarrez le programme en appuyant sur la touche "départ/pause" voitant correspondant arrête de clignoter et seul le voirant de la phase en cours resté allumé.
Si le départ différé a eté sélectionné, le décompte en heures commence.
Aucune modification au programme ou au départ différé ne peut etre faite apres le depart.
Si le programmeur est tourné sur une autre position au cours du programme, les voyageants des phases clignotent et un signal sonore retentit.
Durant le séchage le tambour tourne
alternativement dans les deux directions.
Tous les programmes de séchage se terminent par une phase de "refroidissement" de 10 minutes (levoyant refroidissement"est allumé). Le linge peut etre retire a la fin de cette phase lorsque les voyants "fin", "filtres" et "bac plein" sont allumés.
10.Si le linge n'est pas retiree en fin de cycle,le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum).
Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement à la fin de la phase anti+ froissage. Des signaux sonores retentissent pendant 2 minutes (si la touche n'a pas été enclenchée). Les voyants "fin", "filtres" et "bac plein" restent allumés.
- Tournez le programmeur sur "0", tous les voyants s'eteignent.
Si vous ouvrez et puis fermez la porte avant de tournier le programmateur sur "0", les voyants correspondant aux phases du programme qui vient d'être acheve s'allument et l'appareil est pret à recommencer le même programme.
Sortez le linge.
Après chaque utilisation
- Tournez le programmateur sur "0" pourmettre l'appareil hors tension.
- Nettoyez les filtres (voir page 12)
- Videz le bac d'eau de condensation (voir page 13)
Important!
Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmateur sur la position (refroidissement) et d'attendre la fin de cette phase pour-retirer le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord leprogrammateur sur "0", après surdonnez le départ.
Modification du programme
Pour changer un programme en cours il faut d'abord annuler celui - ci en tournant leprogrammateur sur "0", selectionnez le nouveauprogramme et pressez la touche «depart» ①
Guide des programmes
Sechage électronique
| Type de linge | Dégré de séchage souhaité | Charge maxi(1) | Programme | Options possibles |
| Coton | très sec | 7 kg | A | rapide-séchage délicat |
| sec | 7 kg | B | rapide-séchage délicat |
| préts à ranger | 7 kg | C(*) | rapide-séchage délicat |
| légèrement humide | 7 kg | D | séchage délicat |
| préts à repasser | 7 kg | E(*) | séchage délicat |
| préts à repasser en machine | 7 kg | F | séchage délicat |
| Synthétiques | très sec | 3 kg | G | séchage délicat |
| préts à ranger | 3 kg | H(*) | séchage délicat |
| préts à repasser | 3 kg | J | séchage délicat |
| Grenouillères | Spécial bébé | 2 kg | K | séchage délicat |
| Vestons, pantalon, vêtements, jupes. | Rafraîchir L | 1 - 4 vêtements | L | séchage délicat |
(*) Suivant normes CEI 1121.
- Le programme "K" (spécial bébé) est un programme à utiliser pour le séchage des greneauillées.
- Le programme "L" a été créé pour rafraîchir à la maison, dans votre sèche-linge, les articles portant le label "Rafraîchir" ou "laver à la main".
Sechage chronométrique
| Type de linge Durée de séchage Charge | maxi (1) | Position duprogrammateur | Option possible |
| Coton | 90 min | 7 kg | 90' |
| Coton | 60 min | 7 kg | 60' |
| Synthétiques | 30 min | 3 kg | 30' |
(1) Enaucn cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
-la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la dégré de séchage souhaité
Refroidissement
Ce programme peut etre utilise a toutes autres fins que le sechage du linge: pour eliminer une oedur trop prononcée, antimits par exemple, ou par rafraichir le linge.
Charge
Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de replir le tambour:
- en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
- à moitié de son volume pour les cotons traités et les fibres synthétiques;
- au tiers environ de son volume pour les articles très fragiles.
i Guide de séchage
- Ne surchargez pas le tambour de votre sèche-linge (7 kg de linge de coton sec ou 3 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.
Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:
Drap 700-1000 g
Nappe 400-500 g
Torchon 70-120 g
Serviette 50-100 g
Serviette-éponge 150-250 g
Peignoir 1000-1500 g
Chemise d'homme 200-300 g
Taie d'oreiller 100-200 g
Pyjama 400-500 g
Chemise denuit 200-250 g
Important:
- Ne faites jamais sécher en machine:
- les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
- les matieres caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
- les articles ayant eté precedemment nettoyés avec des produits inflammables
- les tissus ayant tendance à s'effilocher.
- Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
Séchage en tambour permis
Sechage en tambour a haute température
Sechage en tambour à température modérée
Séchage en tambour interdit
- Fermez les boutons pression et les fermetures à glissière et recousez les boutons si nécessaire.
- Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
- Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.
- Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne
s'enroulent et forment des noeuds.
- Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'eviter les épaissieurs longues à secher.
- Tout le linge à secher doit être essoré avant de procéder au séchage.
- Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
- Choisissez, pour les tissus en coton écais, un degré de séchage qui rend le linge prét au repassage (c'est-à-dire impréné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
- Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, selectionner un degré de séchage inférieur pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
- Si le linge avait etre encore humide a la fin du sechage, affichez un temps supplémentaire d'au moins 30 minutes.
- Nous vous déconseillons d'ouvrir la porte en cours de sechage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préférible d'attendre la fin du cycle de sechage et le refroidissement du linge avant d'ouvrir la porte. Prolongez alors l'opération de sechage si nécessaire.
Entretien et nettoyage
Débranche l'appareil avant toute opération d'entretien.
Nettoyage extérieur
Utilisez de l'eau savonneuse. Rincez et sechez soigneusement.
Important: N'utilise jamais de produits abrasifs ou caustiques.
Nettoyage de la porte
Nettoyez périodiquement l'intérieur de la portepour enlever d'eventuelles peluches des joints autour du filtr. Un nettoyage soigneux est indispensable pour un séchage correct.
Nettoyage des filtres
Situés à l'intérieur de la porte et dans l'ouverture du hublot, les filtres doivent être nettoyés après chaque'utilisation à l'aide d'un chiffon humide avant de sortir le linge. L'allumage duvoyant correspondant sur le bandeau de commandes vous rappelle cette opération d'entretien.
Le filtré à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.
La quantité de peluches recueillies ne doit pas vous inquieter, elle est due à une usure normale du linge et non à un mauvais fonctionnement de l'appareil.
Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous
l'action du séchage.
Si une légère couche blanchâtre due aux résidus de dessive dans le linge, se forme sur les filtres, ceux-ci doivent être nettoyés à l'eau chaude à l'aide d'une Brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.
N'utilisez jamais votre sèche-linge sans filtrres.
Nettoyage du condenseur d'air
Nettoyez le condenseur d'air lorsque levoyant correspondant sur le bandeau de commandes est allumé.
Le condenseur d'air est situé à la partie avant, en bas, derrière un portillon. Pour ouvrir ce dernier, pressez la touche se trouvant à l'intérieur, comme indiquédans le croquis.
Pendant ou à la fin du cycle de séchage, il est normal de tracer de l'eau sur le plan d'introduction du condenseur.
Pour pouvoir sortir le condenseur, tournez d'abord les deux butées rouges vers le bas et après retirez le condenseur en le saisissant par sa poignée.
Nettoyez le condenseur avec une brosse et rinceventuellesment comme indiqued sur la figure.
Nettoyez aussi l'extérieur du condenseur d'air et le cas échéant, enlevez également les peluches.
Nettoyez le joint autour du condenseur à l'avant et à l'arrière ainsi que le joint à la partie interieure du portillon à l'aide d'un chiffon humide.
N'utilize jamais d'objets pointus pour le nettoyage du condenseur, vous risqueriez de l'endommager.
Remettez le condenseur à sa place, tournez les deux butées vers le haut et fermez le portillon.
Ne faites jamais fonctionner l'appareil sans condenseur d'air.
Vidange du bac d'eau de condensation
Videz le bac d'eau de condensation après chaque utilisation de manière à obtenir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du séche-linge et est recupérée dans le bac d'eau de condensation).
Levoyant "bac plein"allumévousrappelcelteoperation.
Pour cela, tirez le bac, returnez-le, videz l'eau et remettez-le en place ennant soin de bien l'engager au fond de son logement.
Appuyez à nouveau sur la touche depuis pour faire continuer le programme, si vous avez vide le bac en cours de programme suite à l'allumage du voyant "bac plein".
Si la vidange du bac d'eau de condensation n'est pas regulierement faite, le voyant correspondant s'allume en cours de programme et celui-ci s'interrrompt automatiquement. Un signal acoustique retentit.
Remarque: L'eau de condensation recupérée peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un contrôle à café).
Nettoyage de la grille d'aspiration
Enlevez les peluches et la poussiere sur la grille posterieure à l'aide d'un aspirateur.
Nettoyage du tambour
Quand le linge n'atteint pas le degré de sechage youlu, à savoir quand le linge est soit trop sec soit encore trop humide, nous conseillons de nettoyer l'intérieur du tambour avec un chiffon imbibé de vinaigre. Cela permettra d'éliminer la légère patine qui se forme dans le tambour, causée par les restes de lessive et des eventuels produits assouplissants utilisés durant le lavage et par le calcaire contenu dans l'eau, qui empêche les sondes de tester le degré correct de sechage.
Garantie
Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de I'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
A l'attention de l'installateur
\section*{Caracteristiques techniques}
| Dimensions: Hauteur 85 cm | Largeur 60 cm
Profondeur 58 cm | |
| Puisance de branchement: 230 V/50 Hz
Puisance totale absorbee: 2400 W
Fusible: 16 A | z | |
| Capacité de séchage: Coton, lin 7 kg | Synthétiques 3 kg | |
| Consommations: Coton, lin | } essorés à 3,95
Coton, lin 1000 tr/min.
Synthétiques (essorés à 1200 tr/min.) | kWh (7 kg prét à ranger)
3,05 kWh (7 kg prét à repasser)
1,45 kWh (3 kg prét à ranger) |
C
Cet apparéil est conforme aux Directives Communautaires suivantes:
En cas d'anomalie defonctionnement
Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.
Si après avoir vérifié ces différents points l'anomalie
persiste, contactez votre service après-venture.
Important!
Si levoyant "fin" clignote et des signaux sonores retentissent, débranchez l'appareil et appelez le Service après-vente.
| Anomalie Causes possibles |
| • Le sèche-linge ne démarre pas: | • Porte et/ou portillon mal fermés
• Appareil non branché
• Mauvais état du fusible au compteur
• Coupure de courant
• Touchedépart non enclenchée
• Programme de séchage pas affché
• Bac d'eau de condensation plein ou pas correctement positionné. Le programme commence également mais au bout de 3 minutes il s'arrête et levoyant "bac plein" s'allume.
• Départ différé sélectionné |
| • Le résultat de séchage n'est pas satisfaisant: | • Le programme choisi ne convient pas au linge
• Le degré ou le temps de séchage est insuffisant
• Le linge n'a pas été suffisamment essoré après le lavage
• Les filtres sont obstrués
• Le condenseur n'a pas été nettoyé
• Le bac d'eau de condensation est plein
• Le tambour est surcharge
• Vous avez enclenché la touche de séchage délicat
• Le sèche-linge n'a pas été installé correctement |
ServiceAprès-Venté
En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veillez consulter le Centre Contact Consommateurs.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.
PLAQUE SIGNALETIQUE
En appelant un Service Avres-Vente, indiquez-lui le modele,le numero de produit et le numero de série del'appareil.Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.
Réglage de la conductibilité
L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et mineraux qui changent la valeur de la conductibilité.
Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pouraient légèrement influencer l'humidité résiduelle à la fin du séchage.
Votre séche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la procédure suivante:
Pour acceder à la modalité de réglage:
Mettez l'appareil sous tension en tournant le sélecteur. Dans la modalité de selection, appuyez en même temps sur les touches 2 et 4.
Maintenez appuyees les touches jusqu'à ce que les voyants situés au-dessus des touches clignotent et qu'un de ces voyageurs «fin», «refroidissement» et «sechage» s'allument.
Pour modifier la valeur de conductibilité:
Appuyez en sequence sur la touche
«depart/pause»: le degré de conductibilité est signalé par l'allumage des voyants de phase dans différentes combinaisons.
Normalement, l'appareil est reglé à l'usine sur le
| LED allumée | Dégré de conductibilité | Valeur indicative μS/cm |
| fin | Faible < 300 | |
| refroidissement | Moyen 300 - 600 | |
| sèchage | Élevé > 600 | |
niveau le plus haut; certains modèles pouraient cependant être configurés de façon différente.
Pour ménoriser le réglage:
Appuyez en même temps sur les touches 2 et 4;
Maintenez appuyees les touches jusqu'à ce que les voyants situés au-dessus des touches arrêtent de clignoter et qu'un signal sonore retentisse.
Installation
Attention!
Débridage
Enlevez le sachet en polyethylene avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois. Enlevez le urban adhesif de la partie supérieure a l'intérieur du tambour.
Si I'appareil doit etre déplace par la suite, il devra etre transporte verticallement.
Emplacement
N'installez pas l'appareil dans un endroit où sont placés ou stockés des produits inflammables ou des produits pouvant creer des vapeurs inflammables. Il y a un risque d'explosion, d'incendie.
L'installation de votre apparéil nécessite un local convenabilité aéré.
Pour que l'appareil fonctionne dans les mêilles conditions, il est indispensable de lemettre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds régables.
Un fonctionnement correct exige une arrivée d'air exemple de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'éparation situées à l'avant, en bas, dans le socle du seche-linge.
Ne demontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.
Remarque:
Pendant le fonctionnement du sèche-linge, la tempéature ambiente ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromètre le bon fonctionnement de l'appareil.
L'air doit pouvoir circuler librement à l'arrête de l'appareil. La grille d'aspiration postérieure ne doit pas etre obstruee.
Raccordement électrique
Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.
Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil (2.4 kW), en tenant compte des autres appareils électriques branchés.
Utilisez un socle de prise de courant comportant une bome de mise à la terre qui doit être obligatoire raccordée conformément aux normes en vigueur.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).
Notre responsabilité ne saurait etre
engagée en cas d'incident ou
d'accident provoqué par une mise à la
terre defectueuse ou inexistante.
Le remplacement eventuel du cable
d'alimentation ne devra etre effectué
que par notre service après-vente.
Important!
Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.
Installation en colonne
Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal ayant une profondeur du couvercle entre 48 et 60 cm. La fixation de ces deux appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revende. Les instructions de montage se trouvent dans l'emballage.
Important!
Si l'appareil est posé sur un côte ou couche pour permettre l'application du kit, après l'avoir installé sur la lave linge attendez, au moins 24 heures avant de lemettre en marche.
Kit de vidange de l'eau de condensation
Votre apparéil est livré avec un kit spécial qui permet de vidanger directement dans l'évier l'eau de condensation qui se formependant chaque cycle de séchage.
Suivez attentivement les instructions qui se trouvent dans le kit.
Réversibilité de la porte
Si nécessaire, le sens d'ouverture de la porte peut etre changé de droite a gauche.
Cette opération ne doit être effectuee que par un technicien qualifie.
Pour ce faire adressez-vous au service après-vente le plus proche de votre domicile
Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS
ARTHUR MARTIN ELECTROLUX
Pour tenir nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégiié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au dernix vos exigences et tirer parti de cette proximite pour améliorer sans cette les produits que nous vous proposons.
AVANT L'ACHAT
Toute une equipe répond avec clarté et précision a vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des info pour vous aider dans votrechioix en fonction de vos propres besoin.
APRES L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêls. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.
A bientot!
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
ISO 2001 VERSION 2006
BP 50142 - 60307 SENLIS CEDEX
Tél.: 08 90 71 03 44 (0,15€ TTC/mn)
Fax:0344622154
e-mail:info.conso@electrolux.fr
Permanence teléphonique du lundi au vendredi
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tel.: 08 92 68 24 33 (0,34€ TTC/mn)
Fax:0344622653
e-mail : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
ARTHUR MARTIN
Electrolux
Pour une vie plus facile.
Notice Facile
