ADC 67151 W - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de sèche-linge	Condensation
Capacité de séchage	7 kg
Classe énergétique	B
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	37 kg
Programme de séchage	Différents programmes adaptés aux textiles
Filtre à peluches	Accessible et facile à nettoyer
Système de sécurité	Protection contre la surchauffe
Consommation d'énergie	Environ 4,5 kWh par cycle
Niveau sonore	65 dB
Garantie	2 ans

FOIRE AUX QUESTIONS - ADC 67151 W ARTHUR MARTIN ELECTROLUX

Pourquoi mon sèche-linge Arthur Martin-Electrolux ADC 67151 W ne démarre-t-il pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que la porte est correctement fermée, car le sèche-linge ne démarre pas si la porte est ouverte.

Mon sèche-linge ne chauffe pas, que faire ?

Vérifiez le filtre à peluches et nettoyez-le si nécessaire. Assurez-vous également que le réservoir d'eau est vide et que les conduits de ventilation ne sont pas obstrués.

Pourquoi mon linge est-il encore humide après le cycle de séchage ?

Il se peut que vous ayez surchargé le sèche-linge. Essayez de réduire la charge et lancez un nouveau cycle. Vérifiez également le réglage de la température et la durée du cycle.

Des bruits inhabituels proviennent de mon sèche-linge, que faire ?

Des bruits peuvent indiquer des objets coincés dans le tambour ou des pièces usées. Vérifiez le tambour pour tout objet étranger et inspectez les rouleaux et courroies pour des signes d'usure.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez le panneau du filtre, retirez-le et enlevez les peluches accumulées. Lavez-le à l'eau tiède si nécessaire et laissez-le sécher avant de le remettre en place.

Mon sèche-linge affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour la signification du code d'erreur. En général, cela indique un problème avec l'appareil qui nécessite une attention particulière.

Comment puis-je améliorer l'efficacité de mon sèche-linge ?

Assurez-vous que le filtre à peluches est propre, ne surchargez pas l'appareil et utilisez des cycles de séchage appropriés pour le type de linge. Vérifiez également la ventilation pour éviter les obstructions.

Le sèche-linge sent mauvais, que faire ?

Nettoyez le filtre à peluches et vérifiez le tambour pour des résidus de saleté ou de moisissure. Vous pouvez également faire fonctionner un cycle à vide avec du vinaigre pour désinfecter et désodoriser.

MODE D'EMPLOI ADC 67151 W ARTHUR MARTIN ELECTROLUX

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité importantes 2

Environnement 4

Description de l'appareil 5

Bandeau de commande 5

Avant d'utiliser le sèche-linge pour la première fois 6

Tableau des programmes 6

Tri et préparation du linge 7

Utilisation quotidienne 8

Nettoyage et entretien 10

En cas d'anomalie de fonctionnement ...

12

Caracteristiques techniques 13

Réglages de l'appareil 14

Conseils pour les organismes d'essai 15

Installation 15

Maintenance 16

Sous réserve de modifications

Consignes de sécurité importantes

Important Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Consignes générales de sécurité

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.
• Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.
  Veillez à empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter

cela, vérifie l'intérieur du tambour avant d'utiliser l'appareil.

• Les objets tels que les pieces de monnaie, les épingles de sureté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégats et ne doivent pas été placés dans l'appareil.
• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilise pas l'appareil pour le séchage des pieces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pieces accumulent la chaleur).
• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembournrés d'éponge de caoutchouc ne doivent pas être séchéés dans un seche-linge.
• DébranchetzousjoursI'appareilapressonutilisation,nettoyageetentretien.

• N'essayez enaucun cas de réparer l'appareil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le Centre de service après-vente le plus proche. Exigez des pieces d'origine.

• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kérosène, de produit détachant, de térébenthine, de cire ou de décapant pour cire doit être lavé à l'eau chaude avec une plus grande quantité de dessive avant d'être séché dans le sechelinge.

• Risque d'explosion: ne sechaçEZ jamais du linge qui serait entre en contact avec des solvants inflammables (essence, alcool dénaturé, fluide de nettoyage à sec et similaire). Ces substances sont volatiles et pourraient cause une explosion. Ne sechaçez que du linge lavé à l'eau.
• Danger d'incendie: le linge taché ou imbibé d'huile vegétale ou d'huile culinaire peut être à l'origine d'un incendie et ne doit pas être placé dans le sèche-linge.
• Si le binge a eté lavé avec un produit déta-chant, effectuez un cycle de rinceage supplémentaire avant de lemettre dans le seche-linge.
• Vérifiez que les poches des vêtements à secher ne contiennent pas de briquet à gaz ou d'allumettes

Avertissement N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins devoir immédiatement tout le linge et de le déplier pour mistrés dissiper la chaleur. Risque d'incendie!

• Risque d'électrocution! Ne pas asperger l'appareil d'eau.

Installation

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Deballez l'appareil et vérifie qu'il n'est pas endommaged. En cas de doute, ne I'utilise pas et contactez le magasin vendeur.
• Avant d'utiliser l'appareil, enlever tous les éléments de protection de transport. En cas de non-respect de cette recommandation, l'appareil ou les accessoires risquent d'être sérieusement endommages. Voir le chapitre correspondant dans cette notice d'utilisation.

• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.

• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à unElectricien qualifié.
  Veillez à ne pas écraser le cordon d'alimentation avec l'appareil.

• Si l'appareil est place sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement sous l'appareil.
• Àprous avoir installé l'appareil, vérifie qu'il n'écrase pas le cordon d'alimentation.
• Si le s'este-linge est place au-dessus d'un lave-linge,utilisez le kit de superposition (accessoire en option).

Utilisation

• Cet apparéil est destiné à un usage particulier. Il ne doit jamais être utilisé à d'autres fins que celles pour lesquelles il a été consçu.
• Ne se sèchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• N'introduizez dans le sèche-linge que du linge propre.
• Ne surchargez pas l'appareil. Voir la section appropriée dans la notice d'utilisation.
• Ne placez pas de linge non essoré dans le sèche-linge.
• Ne séchez pas en machine les articles entre en contact avec des détachants volatiles. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit evaporé avant d'introduire les articles dans l'appareil.
• Ne tirez jamais sur le cordon d'alimentation pour le débrancher; mais toujours au niveau de la fiche.
• N'utilisez jamais le seche-linge si le cordon d'alimentation, le bandeau de commande, le plan de travail ou la base sont endommages et permettent l'accès à l'intérieur de l'appareil.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Attention - surface chaude : Ne touchez pas la surface du diffuseur de lampe de la porte quand l'éclairage est allumé (uniquement les sèche-linge dotés d'un éclairage de tambour interne).

Sécurité des enfants

• Cet apparéil ne doit pas être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.
  Veillez a ce que les enfants ne jouent pas avec l'appareil.
• Les matériaux d'emballage (par ex. les films plastiques, le polystyrene) représenté

Environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique).

En procedant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Ancien apparéil

Avertissement

Débranchez l'appareil s'il ne doit plus être utilisé. Coupez le cordon d'alimentation au ras de l'appareil et jetez-le avec la prise. Neutralisez le dispositif de fermeture de porte. Vous évitez ainsi que des enfants s'enferment à l'intérieur de l'appareil et mettent leur vie en danger.

Matériaux d'emballage

Les matériaux d'emballage respectent l'environnement et sont recyclables. Les élé

tent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de la portée des enfants.

• Rangez les détergents en lieu sur, hors de la portée des enfants.
  Assurez-vous que les enfants ou vos animaux domestiques ne pénétre pas dans le tambour.

ments en plastique sont identifiés par les sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Conseils relatifs à l'environnement

• Le sèche-linge rend le linge duveteux et doux. Il est par conséquent inutile d'utiliser un adoucissant lors du lavage.

• Le sèche-linge fonctionne le plus économique possible si vous :

• laisseriez constamment dégagée la grille d'aération située sur le socle du sechelinge ;

• respectez les charges indiquées dans le tableau récapitulatif des programmes ;
• aérrez suffisamment la piece ;
• nettoyez les filtrres microfin et grossier après chaque cycle de séchage ;
• essorez suffisamment le linge avant de le sécher.

La consommation d'énergie dépend de la vitesse d'essorage du lave-linge. Plus la vitesse d'essorage est élevé plus la consommation d'énergie est BASSE.

1 Bandeau de commande
2 Filtres à peluches
3 Porte (réversible)
4 Grille d'aération
5 Pieds réglables

6 Bac d'eau de condensation
7 Touche d'ouverture du portillon
8 Plaque signalétique
9 Condenseur
10 Portillon du condenseur thermique

Bandeau de commande

1 Selecteur de programmes et touche Marche/Arrêt
2 Touche Départ différé
3 Touche Départ/Pause

4 Voyants
5 Touches de fonction

Avant d'utiliser le sèche-linge pour la première fois

Afin d'éliminer d'eventuels résidus de fabrication (poussière, graisse), essuyez le tambour du seche-linge avec un chiffon humide ou effectuez un cycle de sechage de courte durée (30 minutes) de quelques chiffons humides (essorés).

1. Tournez le sélecteur de programmes sur 30'
2. Appuyez sur la touche Départ/Pause

Tableau des programmes

Programme	Charge max.(vêments secs)	Utilisation/propriétés	Étiquette d'entretien
Coton
Très sec	7 kg	Séchage complet des textiles épais ou multicouches (ex. linge en tissu éponge, peignoirs de bain).	© ©
Sec	7 kg	Séchage des textiles épais (ex. linge en tissu éponge, ser-viettes).	© ©
Prêt à ranger	7 kg	Séchage complet des textiles d'une épaisseur homogène (ex. linge en tissu éponge, serviettes éponge, tricots).	© ©
Légerèment humide	7 kg	Pour les textiles fins encore à repasser, (ex. tricots, chemises en coton).	© ©
Prêt à repasser	7 kg	Pour les textiles fins à repasser (ex. tricots, chemises en co-ton).	© ©
Synthétiques
Très sec	3 kg	Séchage complet des textiles épais ou multicouches (ex. pull-overs, linge de lit, linge de table).	© © ©
Prêt à ranger	3 kg	Pour les tissus fins ne nécessitant pas de repassage (ex. chemises d'entretien facile, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou armatures).	© © ©
Prêt à repasser	3 kg	Pour les textiles fins à repasser (ex. tricots, chemises en co-ton).	© © ©
Spécial
Minuterie 30' 60'	1 kg	Séchage des textiles épais ou multicouches, (ex. linge en tissu éponge). Pour le séchage des pieces de linge séparées ou de petites quantités de linge n'exçédant pas 1 kg.	© © ©
Textiles mélangés	3 kg	Pour le séchage à basse température de textiles en cotton et synthétiques.	© © ©
Programme	Charge max.(vêtements secs)	Utilisation/propriétés	Étiquette d'entretien
FACILE à re-passer	1 kg(ou 5 che-mi-ses)	Programme spécial doté d'un mécanisme anti-froissage pour les textiles faciles à repasser, tels que les chemises et les chemisiers ; pour un repassage sans effort. Le résultat dépend du type de textile et de sa qualité. Placez le linge dans le sèche-linge immédiatement après l'essorage ; enlevez le linge immédiatement après le séchage et pendeze-le sur un cinctre.	© © ©
Jeans	7 kg	Pour les vêtements de sport comme les jeans, les sweats, etc., en tissus de résistances diverses (ex. au niveau du poi-gnet et du col ou des coutures).	© © ©
Refroidissement	1 kg	Programme spécial, d'une durée d'environ 10 minutes, con-çu pour rafraîchir ou nettoyer délicatement des articles à do-micile avec un produit de nettoyage à sec disponible dans le commerce. (N'utiliser que les produits déclarés appropriés pour le sèche-linge par le fabricant ; veuillez respecter les conseils d'entretien du fabricant.)	© © ©

Tri et préparation du linge

Tri du linge

• Tri du linge par type de textile :

• Coton/lin pour les programmes de type Coton.

• Textiles mélangés et synthétiques pour les programmes de type Synthétiques.

• Tri du linge par type d'étiquette : Description des étiquettes d'entretien :

Sechage en seche-linge possible dans tous les cas

Sechage à une température normale

Sechage à une température réduite (appuyez sur la touche Délicat!)

Sechage en sèche-linge non autorisé

Important N'introduisez pas dans l'appareil de linge humide n'était pas désigné sur l'éti-quette d'entretien comme pouvant être séché en sèche-linge.

Cet apparéil peut être utilisé pour tout le linge dont l'étiquette indique qu'il peut être séché en seche-linge.

• Ne sechaç pas les vêtements neufs de couleur avec du linge de couleur claire. Les textiles pouraient déteindre.
• Ne sechéz pas les lainages et la bonneterie à l'aide du programme Prêt à ranger. Ilss pourraient rétrécir!

Préparation du linge

• Pour éviter que le linge ne s'emméle : fermez les fermétures Eclair, boutonnez les housses de couettes et nouez les cordons ou les rubans (ex. ceintures de tabliers).
• Videz les poches. Enlevez toutes les pièces métalliques (trombones, épingles de suture, etc.).
• Retournez sur l'envers les articles doublés (ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus secheront mistroux.

Important Ne surchargez pas l'appareil. Ne chargez pas plus de 7 kg.

Poids du linge

Type de linge Poids

peignoir 1 200 g

Type de linge Poids
serviette 100 g
housse de couette	700 g
drap 500 g
taie d'oreiller 200 g
nappe 250 g
drap de bain 200 g
torchon 100 g
chemise de nuit	200 g

Type de linge Poids
sous-vêtes-ments féminins	100 g
chemise de travail homme	600 g
chemise de travail homme	200 g
pyjama homme	500 g
chemisier 100 g
sous-vêtres-ments homme	100 g

Utilisation quotidienne

Mise sous tension de l'appareil

Placez le sélecteur de programmes sur n'im-porte quel programme. L'appareil se met sous tension.

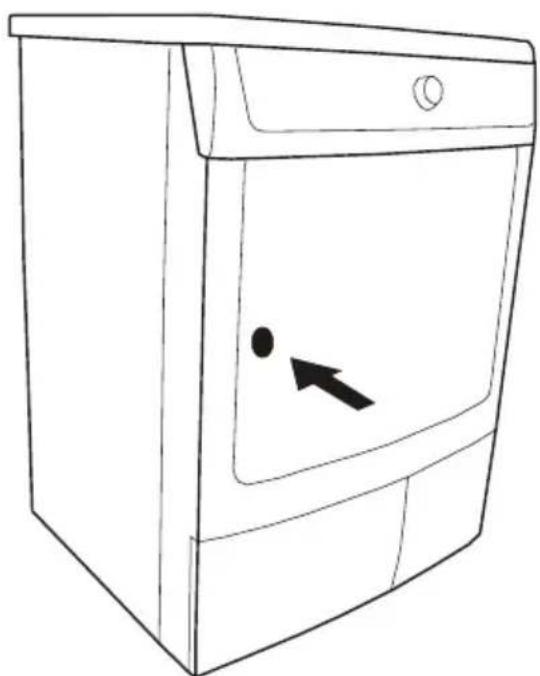

Ouverture de la porte et chargement du linge

1. Ouvrez la porte : Appuyez sur la porte (point de pression)

1. Chargez votre linge sans le tasser.

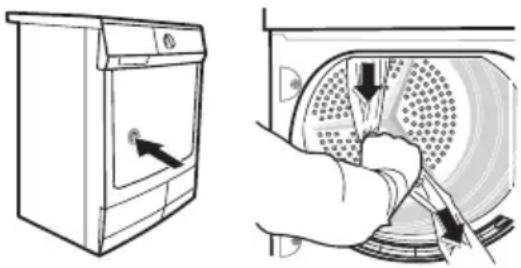

Attention Prenez la précaution de ne pas coincer de linge lors de la fermeture de la porte.

1. Refermez la porte en appuyant fortement. Le verrouillage doit etre audible.

Sélection du programme

Tournez le sélecteur sur le programme souhaité. Levoyant Départ/Pause clignote.

Sélection des fonctions complémentaires

Vous pouvez selectionner les fonctions complémentaires suivantes 1 Delicat, 2 Sechage, 3 Alarme et 4 Depart differé.

Delicat

Cette touche permet de réduire la température de séchage pour le linge délicat. Le voyant correspondant s'allume. Cette option peut également être utilisée pour un séchage dont la durée est contrôleé.

Sechage

Appuyez à plusieurs reprises sur la touche Sechage pour selectionner l'option souhai-tée. Levoyant correspondant s'allume. Pour secher davantage le linge, passez de MIN à MAX. Appuyez sur la touche Sechage jusqu'à ce que le petit voyant correspondant au niveau d'humidité résiduelle souhaite s'allume.

A la fin du programme, le voyant "Fin" s'allume.

Alarme

Lorsque le cycle de séchage est terminé, un signal sonore retentit par intermittence. En appuyant sur la touche Alarme le signal sonore s'eteint dans les cas suivants :

• lors de la sélection du programme
• lors de l'activation des touches
• lorsque le sélecteur de programmes est tourné sur une autre position pendant le programme ou lorsque vous appuyez sur une touche d'options pendant le cycle
• à la fin du programme.

Levoyant correspondant s'allume.

Départ différé

Cette touche permet de retarder le départ du programme de 3, 6 ou 9 heures.

Appuyez sur la touche jusqu'à ce que levoyant correspondant au départ différé choisi s'allume. Cette option doit être sélectionnée après lechoix du programme et avant de seLECTIONner le départ différé (3 6 9) en appuyant sur la touche Départ/Pause pour démarrer le programme.

L'appareil commence le décompte, qui est affché par les voyants. Par exemple, si vous avez choisi un départ différé de 9 heures (levoyant 9 h s'allume), après 3 h, 9h s'eteint et 6h s'allume; après 3 autres heures, 6h s'eteint et 3h s'allume. Lorsque les 9 heures se sont écoulées (levoyant 3h étant éteint), le cycle de séchage commence. Pendant la période de départ différé, il n'est pas possible de modifier le programme ou le délai selec

tionné. Si vous le souhaitez, vous devez d'abord tout annuler en faisant tourner le sélecteur de programmes sur la position "O". Sélectionnez ensuite le nouveau programme, les options et le départ différé, et appuyez sur la touche Départ/Pause. Si vous souhaitez modifier seulement les options, vous pouvez le faire à condition que la ou les nouvelles options soient compatibles avec le programme. Réglez l'appareil sur PAUSE en appuyant sur la touche correspondante, sélectionnez la ou les nouvelles options et appuyez de nouveau sur la touche Départ/Pause.

Si vous ajoutez du linge pendant le décompte du départ différé, refermez la porte puis appuyez de nouveau sur la touche Départ/ Pause, pour permettre à l'appareil de reprendre le décompte.

Démarrage du programme

Appuyez sur la touche Départ/Pause. Le voyant correspondant s'arrête de clignoter. Le programme démarre. Les voyageurs Séchage et Refroidissement s'allument l'un après l'autre. Tous les programmes de séchage se terminent par 10 minutes de refroidissement (le voyageant Refroidissement est allumé). ÀpRES cette phase, vous pouvez sorting le linge.

Modification du programme

Pour modifier un programme en cours, il faut d'abord annuler celui-ci en tournant le selecteur de programmes sur "O". Sélectionnez ensuite le nouveau programme et appuyez sur la touche Départ/Pause.

Fin du cycle de séchage / retrait du linge

Si le binge n'est pas retiree en fin de cycle, le sèche-linge effectue une phase anti-froissage (durée : 30 minutes maximum).

Le sèche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Les voyants Anti-Froissage/Fin, Filtres et Bac pleins s'allument. Si la touche Alarme a été activée, un signal sonore retentit à intervalles répetés pendant environ une minute.

Tournez le sélecteur de programmes sur " O " pourmettre l'appareil à l'arrêt. Sortez le linge et vérifie que le tambour est vide. Débranchez la prise de courant et fermez le robinet d'accuee d'eau. Laissez le hublot ouvert pour éviter la formation de moisissures et de mauvaises odeurs.

Si vous ouvrez puis reférer la porte avant de ramener le selecteur sur "O", tous les voyants correspondant aux phases du programme executé s'allumont.

Nettoyage et entretien

Nettoyage du filtré à peluches

Pour que l'appareil fonctionne parfaitement, les filtres à peluches de la porte et à l'avant du tambour doivent être nettoyés après chaque cycle de séchage.

Attention Attention. N'utilisez jamais votre seche-linge sans avoir installé les filtres ou avec des filtres endommages ou obstrués.

1. Ouvrez la porte

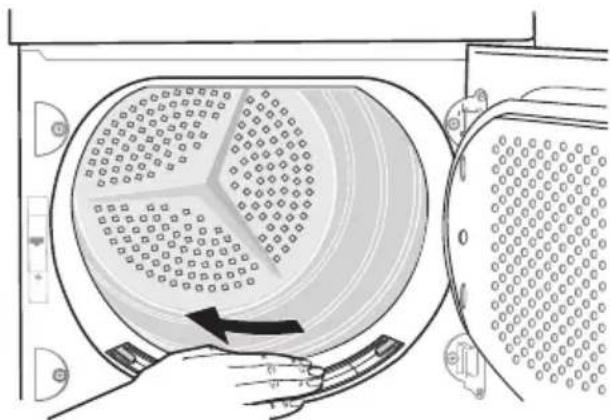

1. Nettoyez le filtré microfin qui se trouve au bas du hublot avec un chiffon humide.

2. ÀpRES un certain temps, les filtres se couvrent d'une patine due aux résidus de lessive sur le linge. Pour éliminer cette patine, nettoyez les filtres à l'eau chaude en les frottant à l'aide d'une brosse. Retirez le filtre situé dans l'ouverture de la porte. Pour le remettre en place, veillez à orienter la languette vers la gauche ou la droite). N'oubliez pas de remettre le filtre en place après son nettoyage.

Après chaque utilisation

• Nettoyez les filtrés.
• Videz le bac d'eau de condensation.

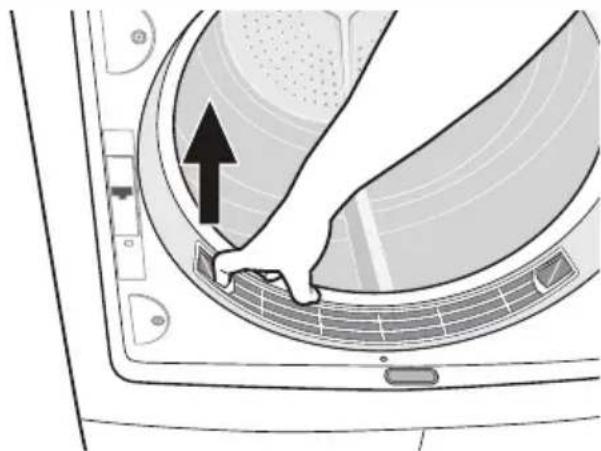

1. Retirez les peluches du filtré avec de préférence une main humide.
2. Remettez le filtré en place.

Nettoyage du joint de porte

Nettoyez le joint de porte à l'aide d'un chiffon humide immédiatement après chaque cycle de sechage.

Vidage du bac d'eau de condensation

Videz le bac d'eau de condensation après chaque cycle de séchage.

Si le bac est plein, le programme en cours s'interrrompt automatiquement et le symbole

correspondant s'affiche. Il est nécessaire de vider le bac d'eau de condensation avant de poursuivre le programme.

! Avertissement L'eau de condensation n'est pas potable et ne doit pas etre utilise pour la préparation des alimentes.

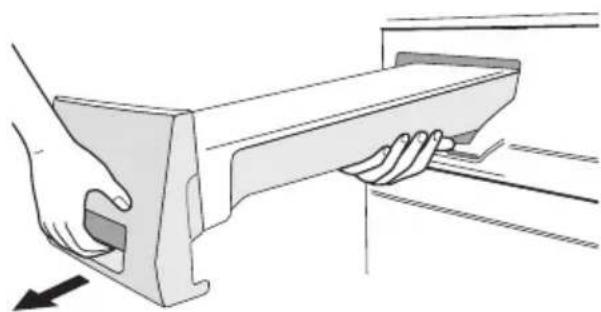

1. Sortez le bac d'eau de condensation.

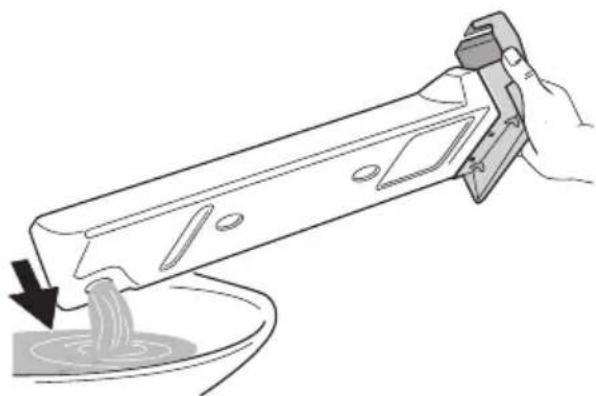

1. Versez l'eau de condensation dans une bassine ou tout autre recipient similaire.

1. Réinstallé le bac d'eau de condensation. Si le programme s'était interrompu parce que le bac était plein : Appuyez sur la touche Départ/Pause afin que le cycle de sechage continue.

Le bac d'eau de condensation contient environ 4 litres, ce qui est suffisant pour environ 7kg de linge préalablement essoré à 1000 tours/minute.
i L'eau de condensation peut etre utilisee comme eau distillée (par ex.dans un fer a repasser a vapeur). Il est toutefois necessaire, avant d'utiliser I'eau condensee, de la filtrer (par ex. avec un filtrer a cafe) pour eliminer les residus et les petites peluches.

Nettoyez I'échangeur de chaleur

Si CONDENSEUR est affché, cela signifie qu'il faut le nettoyer.

Attention Ne faites pas fonctionner le seche-linge sans échangeur de chaleur ou avec un échangeur de chaleur contenant des peluches au risque de l'endommager. Cela augmente par ailleurs la consommation d'énergie.

1. Ouvrez la porte.

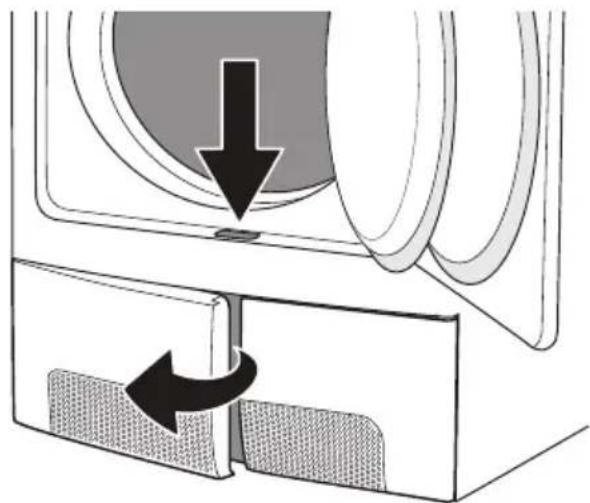

2. Ouvrez la trappe. Pour cela, appuyez sur la touche de déverrouillage sur la partie inférieure de la trappe et ouvre celle-ci vers la gauche.

1. Nettoyez l'intérieur du portillon et la partie avant de la base de l'échangeur de chaleur. Nettoyez le joint de la trappe à l'aide d'un chiffon humide.

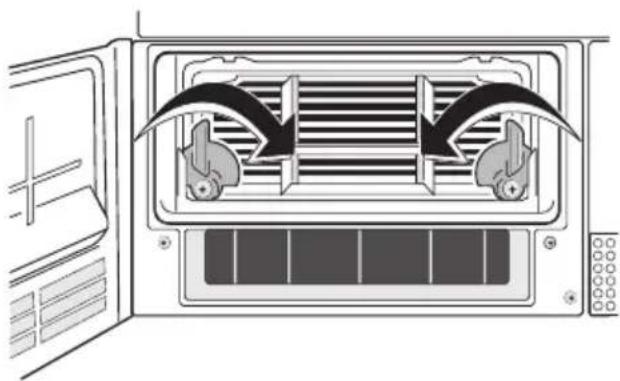

2. Tournez les deux butées vers l'intérieur.

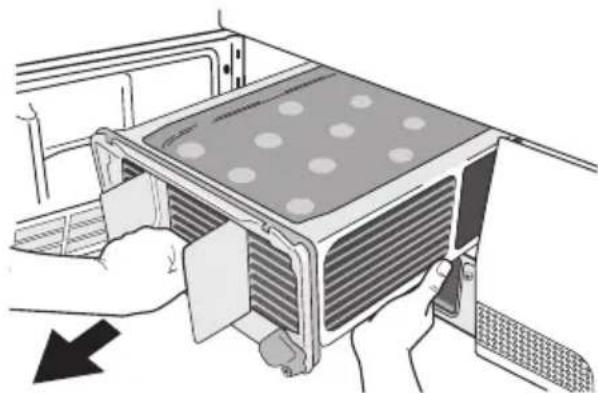

1. Sortez l'échangeur de chaleur en le saissistant par sa poignée. Maintenez-le à l'horizontal pour éviter de renverser l'eau résiduelle.

1. Tenez-le verticalément au-dessus de l'évier pour le vider.

Attention N'utilisez pas d'objets pointus pour le nettoyage de I'échangeur de chaleur. Vous risqueriez de l'endommager.

1. Nettoyez l'échangeur de chaleur. Nettoyez l'échangeur de chaleur avec un Brosse et rincez eventuèlement à l'aide d'une douchette.

2. Remettez l'échangeur de chaleur à sa place, tournez les deux butées vers le haut jusqu'à enclenchement.

3. Refermez la trappe.

L'appareil ne fonctionne pas tant que le voyant ECHANGEUR DE CHALEUR est allumé.

Attention N'utilisez jamais votre sechelinge sans I'échangeur de chaleur.

Nettoyage du tambour

Attention Attention! N'utilisez pas de produits abrasifs ou laine d'acier pour nettoyer le tambour.

Le calcaire contenu dans l'eau ou les résides de produits de lavage peuvent laisser un dépôt à peine visible à l'intérieur du tambour. Dans ce cas, le détecteur d'humidité ne peut alors plus reconnaître de manière fiable le taux d'humidité, ce qui peut expliquer que lorsque vous sortez le linge, il risque d'être encore relativement humide.

Nettoyez l'intérieur et les nervues du tambour à l'aide d'un détergent doux et d'un chiffon humide.

Nettoyage du bandeau de commande et de la carrosserie

Attention Attention! N'utilisez jamais de produits abrasifs ou caustiques.

Utilisez un chiffon humide pour nettoyer la carrosserie et le bandeau de commande.

En cas d'anomalie de fonctionnement ...

Dépannage

Anomalie de fonction-nement	Cause possible Solution
Le sèche-linge ne démarre pas.	L'appareil n'est pas branché ou le fusible est grillé.	Branchez l'appareil sur le secteur. Vérifiez le fusible dans la boîte à fus-sibles (installation domestique).
	La porte de chargement est ouverte.	Fermez la porte.
	You n'avez pas appuyé sur la touche Départ/Pause?	Appuyez sur la touche Départ/Pau-se.
Les résultats de séchage ne sont pas satisfaisants.	Le programme choses ne convient pas au linge.	À l'avvenir, Sélectionnez un autre programme (voir le chapitre 'Guide des programmes'').
	Les filtres à peluches sont obs-trués.	Nettoyez les filtres à peluches.
	Le filtré à peluches est obstrué.	Nettoyez le filtré à peluches.
Le condenseur est obstrué par des peluches.		Nettoyez le condenseur.
	Le volume de linge est excessif.	Conformez-vous aux charges re-commandées.
Les fentes d'aération dans le bas de l'appareil sont bouchées.	Libéréz les fentes d'aération.
L'intérieur et les nervures du tam-bour sont couverts de résidus.	Nettoyez l'intérieur et les nervures du tambour.
La conductivité de l'eau du lieu d'installation ne correspond pas au réglage standard de l'appareil.	Reprogrammez les paramètres standard de séchage (voir le chapi-tré 'Options de programmation').
Lorsque vous appuyez sur une touche, il ne se passerei.	Protection du séchage. Àprous le démarrage du programme, il n'est plus possible de sélectionner des options.	Tournez le sélection de program-mes sur la position O Arrêt . Sélec-tionnez à nouveau le programme.
L'indication du temps restant oscillé en permanen-ce ou reste inchangée pendant un certain temps.	Le temps restant est constamment corrigé en fonction du type de linge, de la charge et du degré d'humi-dité.	C'est un processus automatique ; l'appareil n'est pas pour autant dé-fectueux.
Le programme ne démarre pas ou s'immobilise, le voyant BAC s'allu-me.	Le bac d'eau de condensation est plein.	Videz le bac d'eau de condensa-tion, puis démarrez le programme en appuyant sur la touche Départ/Pause.
Le cycle de séchage s'arrete peu de temps après le démarrage du programme. Le voyage Anti-Froissage/Fin est allumé.	Youn n'avez pas chargé une quantité suffisante de linge ou le linge chargé est trop sec pour le pro-gramme sélectionné.	S'électionnez un programme de sé-chage chronométrique ou un ni-veau de séchage supérieur (ex.Trés sec au lieu de Brêt à ranger.
La durée du cycle de sé-chage est anormalement longue. Remarque : après environ 5 heures, le cycle de séchage s'arrête automatiquement (voir le chan-pitre " Fin du cycle de sé-chage").	Le filtre à peluches est obstrué. Nettoyez le filtre à peluches.
	Le filtre à peluches est obstrué.	Nettoyez le filtre à peluches.
Le volume de linge est excessif. Réduisez la charge.
Le linge n'a pas été suffisamment essoré.	Essorez suffisamment le linge avant de lemettre dans le sèche-linge.
La température ambiente est particulièrement élevée. Le comprés-seur est momentanément à l'arrêt pour éviter les surcharges.	Il s'agit d'une fonction automatique et l'appareil ne présente aucun dé-faut. Si possible, réduisez la tempor-pérature de la pièce.
Décoloration	Solidité des couleurs des vê-te-ments.	Contrôlez la solidité des couleurs des textiles. Sèchez uniquement des vê-tements ayant des couleurs similaires.

\section*{Caracteristiques techniques}

Paramètre Valeur
Hauteur x Largeur x Profondeur 85 x 60 x 58 cm
Capacité du tambour 108 l
Profondeur avec porte ouverte 109 cm
Possibilité de réglage en hauteur 1,5 cm
Poids à vide environ 40 kg
Charge (en fonction du programme) 1)	max. 7 kg
Tension/Fréquence 230 V / 50Hz
Fusible requis 16 A
Puisance totale 2350 W
Classe d'efficacité énergétique C
Consommation d'énergie (7 kg de coton, préalablement essoré à 1000 tr/min) 2)	4,4 kWh
Consommation d'énergie annuelle moyenne 298,7	kWh
Usage prévu Domestique
Température ambiente autorisée + 5°C à + 35°C
Données de consommationLes consommations ont été mesurées dans des conditions d'essai normalisées. Les consommations réelles dépendant des conditions d'utilisation de l'appareil.
Programme	Consommation d'énergie en kWh / temps de séchage moyen en minutes
Coton Pré t à ranger3)	4,4 / 130 (7 kg de linge préalablement essoré à 1000 tr/min)4,2 (7 kg de linge préalablement essoré à 1200 tr/min)3,9 (7 kg de linge préalablement essoré à 1400 tr/min)3,4 (7 kg de linge préalablement essoré à 1800 tr/min)
Coton Pré t à repasser3)	3,41 / 100 (7 kg de linge préalablement essoré à 1000 tr/min)
Synthétiques Pré t à ranger3)	1,36 / 48 (3 kg de linge préalablement essoré à 1200 tr/min)

1) Les charges indiquées peuvent varier d'un pays à l'autre en fonction des méthodes de mesure différentes.
2) conformément à la norme EN 61121
3) Conseils pour les organismes d'essai : Le cycle doit être vérifié en conformité avec EN 61121

Réglages de l'ordinateil

Réglage Résalisation
Alarme désactivation permanente	1. Placez le sélecteur de programmes sur n'importe quel programme. 2. Appuyez simultanément sur les touches Délicat et Séchage, et maintenez-les appuyées pendant environ 5 secondes. 3. L'alarme est désactivée par défaut. Vous pouvez utiliser la touche Alarme pour activer ou désactiver l'alarme, mais l'appareil ne méyorise pas la sélection.

Durete de I'eau

Selon les zones géographiques, l'eau contient en quantité variable des sels calcaires et mineraux qui changent la valeur de la conductivité.

Des variations importantes de la conductivité, par rapport aux valeurs affichées en usine, pouraient légarement influencer l'humidité résiduelle à la fin du séchage. Voitre sèche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductivité de l'eau.

1. Placez le selecteur de programmes sur n'importe quel programme.

2. Appuyez simultanément sur les touches Sechage et Départ/ Pause, et maintenez-les appuyées pendant environ 5 secondes :

3. faible conductivité <300 micro S/cm
   conductivite moyenne 300-600 micro S/cm
   conductiviteelevee >600 microS/cm

4. Appuyez sur la touche Départ/Pause jusqu'à ce que le niveau souhaité s'affiche.

5. Pour memoriser le réglage, appuyez simultanément sur les touches Séchage et Départ/Pause ou tournez le sélecteur sur O (Arrêt)

Conseils pour les organismes d'essay

Paramètres pouvant être contrôlés par les organismes d'essay :

• Consommation d'énergie (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton préts a ranger avec charge nominale.
• Consommation d'énergie (corrigee en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec demi-charge.

• Humidité finale (pendant un cycle Coton prét à ranger, Coton prét à repasser et Entretien facile prét à ranger)

• Efficacité de condensation (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec charge nominale et demi-charge

Tous les cycles doivent être contrôlés en conformité avec la norme EN 61121 (sècheling à tambour pour usage domestique - Méthodes de mesure des performances).

Installation

Important L'appareil doit être déplaced en position verticale pour le transport.

Emplacement

• Par commodité, il est conseillé d'insteller l'appareil pres de votre lave-linge.
• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.
• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrête de l'appareil.
• Pour limiter au minimum les vibrations et le bruit pendant le fonctionnement du sechelinge, installez-le sur une surface robuste et parfaitement horizontale.

• ÀpRES l'installation du sèche-linge, mettez-le d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en vissant ou dévissant les pieds de réglage.

• Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des morceaux de bois, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au fonctionnement du moteur et risquérer de l'endommager.

Important

• La température de l'air chaud dégagé par le sèche-linge peut atteindre 60^ . L'appareil ne doit donc pas être installé sur des sols non résistants aux températures élevées.
• Pendant le fonctionnement, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas comprometer le bon fonctionnement de l'appareil.
• Si l'appareil doit être déplaced, transportez-le verticalement.
• Pour ne pas restreindre son ouverture, l'appareil ne doit pas etre installé derriere une porte à serrure, une portecoulissante ou une portebattante avec charniere du cote opposé de celle de I'appareil.

Retrait des protections de transport

Attention

Avant demettre l'appareil en service, il est imperatif d'enlever tous les éléments de protection de transport.

1. Ouvrez la porte
2. Enlevez les rubans adhésifs à l'intérieur du tambour.
3. Enlevez la gaine plastique avec le rembourse en polystyrene de l'appareil.

Branchementélectrique

Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque signalé

Maintenance

Si vous constatiez des anomalies techniques, veuillez d'abord vérifier si vous ne pouvez pas résoudre vous-même le problème à l'aide des instructions fournies - voir Chapitre En cas d'anomalie de fonctionnement.

tique. La plaque signalétique est située pres de la porte (voir le chapitre "Description du produit").
Avertissement Le fabricant decline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité susmentionnées.
Le remplacement du cordon d'alimentation de l'appareil doit etre effectue par le service après-vente de votre magasin vendeur.
Avertissement Le cordon

d'alimentation doit être accessible après l'installation de l'appareil.

Inversion de la porte

Pour facilitier le chargement et le décharge-ment du linge, il est possible d'inverser la porte.

! Avertissement Cette opération doit être effectuee par un technicien agreé.

Veuillez contacter le Service après-vente. Le technicien effectuera l'inversion de la porte à vos frais.

Accessoires spéciaux

Les accessoires spéciaux suivants sont disponibles après du service après-vente ou de votre vendeur :

Kits de superposition pour installation en colonne d'un lave-linge et d'un seche-linge Iron Aid :

Ces kits de superposition permettent d'installer en colonne un seche-linge et un lavelinge de notre marque (60 cm de largeur, a chargement frontal) afin de gagner de l'espace. Le lave-linge doit etre pose sur le sol et le seche-linge instalé par-dessus. Il existe deux versions :

• sans tablette de superposition
• avec tablette de superposition extractible Lisez attentivement les instructions de montage fournies avec le kit.

Si I'anomalie persiste, veuilles contacter le Service après-vente de votre magasin vendeur.

Afin de pouvoir vous aider rapidement, nous avons besoin des informations suivantes :

• Description du modele
• Numéro produit (PNC)
• Numéro de série (n° S sur la plaque signalétique collée sur l'appareil - pour trouver son emplacement, voir le Chapitre Description du produit )
• Type de défaut
• Messages d'erreur affichés par l'appareil Afin de-disposer des numérodesréférence requisde l'appareil,nousvousconseillons de lesnoterci-dessous:

Description du modele :	......
PNC :	......
N° S :	......

www.electrolux.com

www.electrolux-arthurmartin.fr
