MODE D'EMPLOI DG2090N ARTHUR MARTIN ELECTROLUX

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur

Avertissements importants

Conserve cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
A la réception de l'appareil, déballez-le ou faites-le déballer immidiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
- Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
- Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
- Tenez les enfants à distancependant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
Baissez ou eteignez always the flamm d'un bruleur avant de retirer un recipient.
- N'utilisez jamais votre table à vide (sans récipient dessus).
Assurez-vous que les manettes sont toujours en position arrêt | lorsque l'appareil n'est pas utilisé.
- N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
- Les réparations ne doivent être effectues que par un service après vente qualifiée. Une réparation non conforme peut être la cause de graves dommages.
- Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombe aerosols, ...)
Aussurez-vous que les enfants ne manipulent pas commandes.
- Ne laïsez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
- Surveillance attentivement la cuisson lors de friture dans l'huile ou la graisse.

• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après.
  -Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
  La table de cuisson ne doit pas etre utiliser pour entreposer quoi que ce soit.
• Des feuilles d'aluminium et des recipients en matière plastique ne doivent pas être placés sur des surfaces chaudes.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installerateur qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Cette table est concise pour fonctionner en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés. En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 2

Comment dire votre notice d'utilisation? 3

Description de l'appareil 3

Utilisation de votre table de cuisson 4

Conseils d'utilisation 4

Entretien et nettoyage 5

Conditions de Garantie 6

Garantie Européenne 6

A l'attention de l'insealleur

7

Installation 7

Branchementélectrique 8

Adaptation des brûleurs au gaz utilisé 9

Encastrement 10

Possibilities d'encastrement 11

Comment dire organise notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Description de l'appareil

Mod. DG 2082

Mod. DG 2092

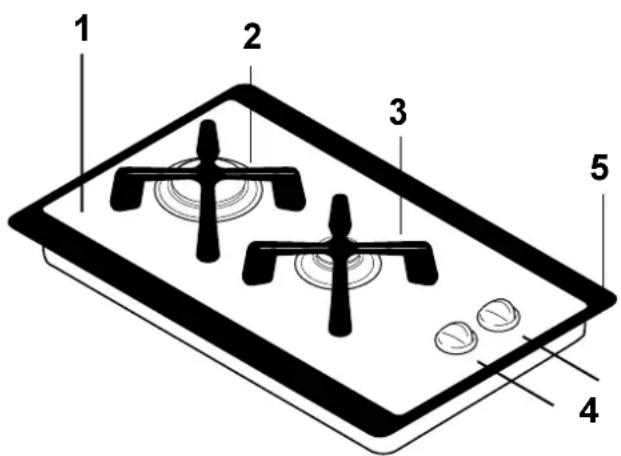

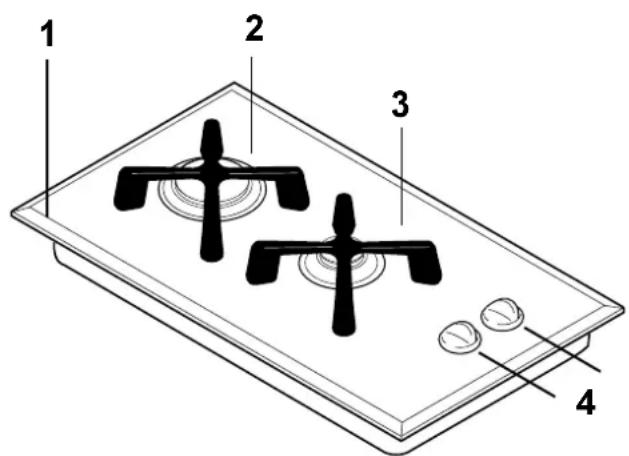

1 Plan de travail
2 Brûleur rapide
3 Brûleur auxiliaire
4 Manettes de commande
5 Cadre

(i) Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

Chaque brûleur est équipé d'une sécurité thermocouple, qui coupe l'arrivée de gaz si la flamme s'éteint accidentellement (débordement, courant d'air, etc.).

L'allumage des brûleurs

Pour allumer un bruleur

1. Appuyez sur la commande du brûleurChoisi, et tournez-la vers la gauche jusqu'au repère de débit maximum.

En cas de coupure d'électricité, vous pouvez utiliser cette table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

Maintenez la commande enfoncée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple.

1. Placez le recipient sur le bruleur.
2. Reglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.
3. Si le brûleur s'éteint, renouvelez l'opération en Maintenant la commande enfoncée 15 secondes maximum.

Pour eteindre le bruleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque you faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Conseils d'utilisation

Les brûleurs

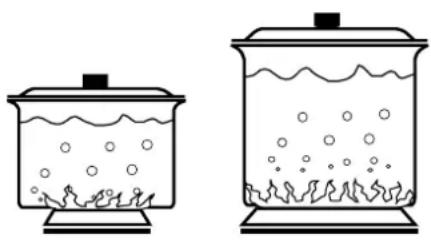

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des recipients adaptés au diamètre des brûleurs.

Bruleur rapide diametre 24 - 26 cm

Brûleur auxiliaire diamètre 10-14-16 cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
  N'tutilisez que des reçipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du recipient.
  -Si vous nevez utiliser des recipients dont le diamètre est important, nous vous recommendons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la dépréciation des manettes de commande.
  Surveillance attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
  -Si la flamme d'un bruleur s'eteint accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le bruleur.
  L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire: ouvrez une fenetre ou augmentez la puissance d'aspiration mécanique (si existante).

Entretien et nettoyage

Avant de proceder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Les brûleurs

• Les chapeaux et les couronnées des brûleurs sont fixés à l'aide de deux vis. Pour les démonter, enlevezles, returnez-les et dévissez les deux vis comme sur indiqué sur la figure.
• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, en prénant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnées des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
  Si vous avez demonté les brûleurs pour les nettoyer, veillez à remetre correctement en place les couronnés et chapeaux de brûleurs parfaitement secs.

Les grilles

Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Les manettes

• Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

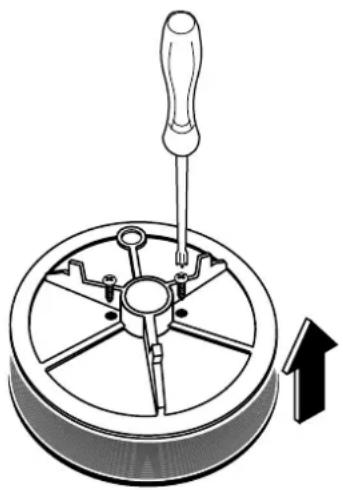

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles. Suivez la description suivant pour les enlever.

1) Assurez-vous que la manette soit sur la position "Arrêt"
2) Retirez la manette enPNANT soin de repeler la position du disque de visualisation, un ergot situé sur la manette entraine ce disque
3) Lors de la remise en place de la manette et afin que celle-ci soit bien positionnée dans le disque de visualisation, assurez-vous que l'axe de l'organe de commande est resté en place ainsi que le disque de visualisation (position arrêt).

Un mauvais positionnement peut provoquer un dysfonctionnement ou une déterioration.

Lors du nettoyage, enaucun cas du liquide ou du produit d'entretien ne doit penetre r à l'intérieur du caisson ou se situent le les éléments electriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les orifices de la table.
• Utilisez, si nécessaire, un racloir spécial tables vitrocéramiques (livre avec l'appareil selon modele) et des produits spécifiques vendus dans le commerce.
• N'utilisez pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou d'éponge à face abrasive.
  N'utilise pas de détergents abrasifs ou corrosifs tels que: bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à recycler.

Conditions de garantie

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pieces défectueuses, sauf dans les cas prévus au chapitre «Réserves».

Conditions d'application :

Pour l'application de cette garantie, vous doivent acceder au distributeur qui vous a vendu l'appareil et lui désenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'oeuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.

Reserves:

Nous attirons votre attention sur le fait que cette garantie ne pourra'être appliquée:

si les déteriorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, négligence, installation

défectueuse ou non conforme aux régles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.

• si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodesérie.
• si une réparation a été effectuee par une personne non agrée par le constructeur ou le vendeur.
• si l'appareil a ete utilise a des fins commerciales ou industrielles ou pour d'autres buts que des buts menagers pour lesquels il a ete concu.
  si l'appareil a ete achete ou repare hors du territorie français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

Garantie Européenne (Arthur Martin/Electrolux)

Si vous deviez deménager vers un autre pays d'Europe, la garantie accompagne votre apparéil jusqu'à votre nouvelle résidence, aux conditions suivantes:

La date de départ de la garantie est la date d'achat du produit.
La durée de la garantie ainsi que son estendue (pièces et/ ou main d'oeuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
Le bénéficiaire de la garantie est le propriété de l'appareil. La garantie ne peut etre cedee ou transferee a une autre personne.
■Votre nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation et indications figurent sur la plaque signaletique, avec une attention particulière à les types de gaz et la pression d'alimentation.
L'appareil et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signaletique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans votre nouveau pays de résidence.

Pour toute question concernant la garantie europeenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs :

France

① 0344622222
BP 50142-60307 Senlis cédex

Allemagne

日 + 49(0)9113232600

Italie

0434 1678 47 053 (uniquement à partir de l'Italie)

Royaume-Uni

Suède

08705 950 950 (uniquement à partir du Royaume Uni)
① [phone]

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caracteristiques techniques

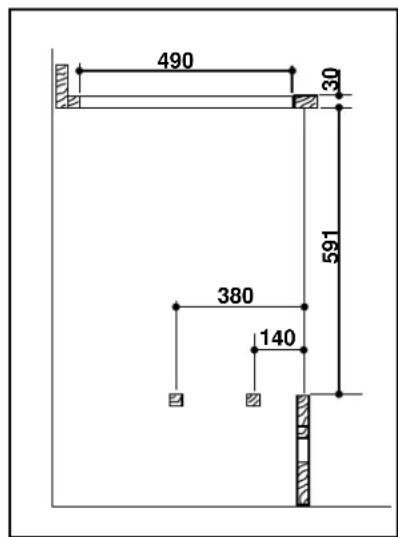

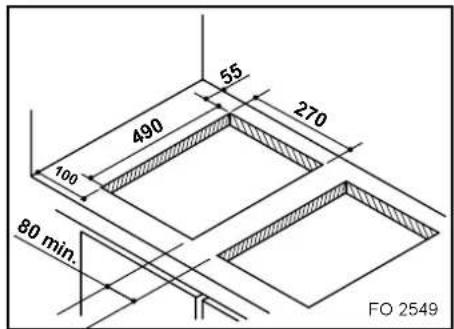

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

Largeur: 270 mm

Profondeur: 490 mm

Dimensions de l'appareil

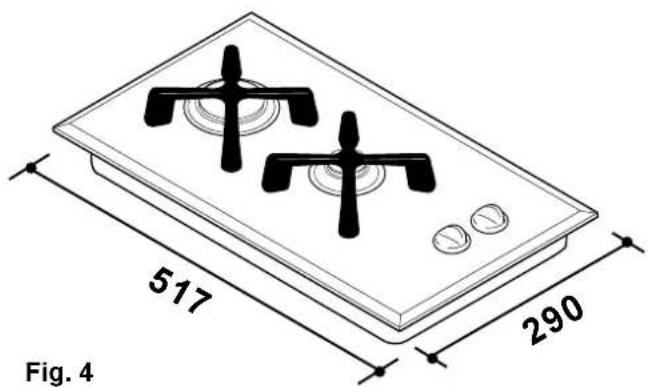

• DG 2082:

Largeur: 290 mm

Profondeur: 517 mm

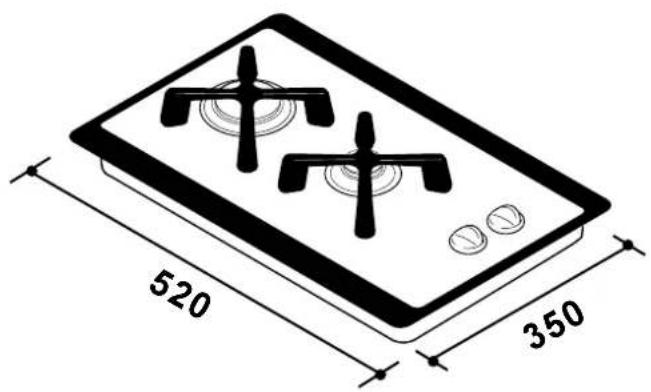

• DG 2092:

Largeur: 350 mm

Profondeur: 520 mm

Installation

Emplacement

Cet apparéil apparient à la catégorie d'isolation thermique "X" et il a été consq pour être encastré ou place à côte d'autres meubles selon la norme en vigueur (I.E.C. 335.2.6).

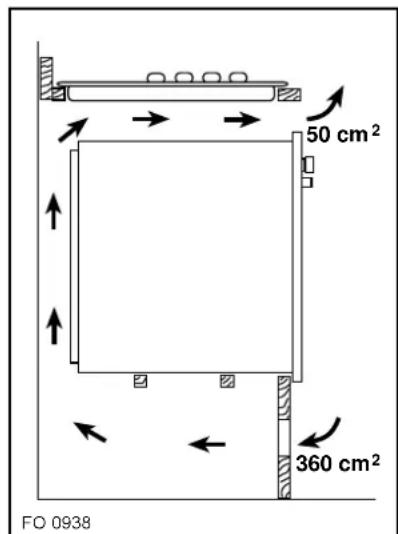

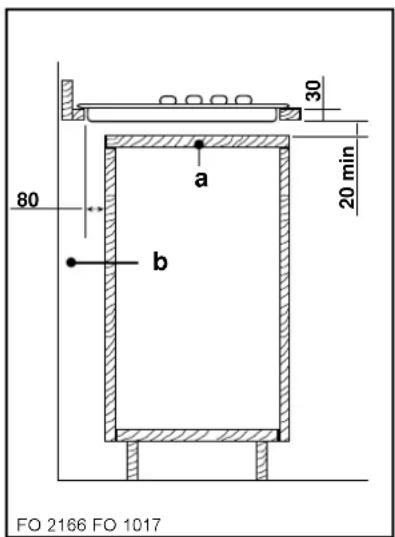

Les meubles juxtaposés auc cotés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci.

Les bords latéraux de la découpe pratiquée doivent se couver à au moins 100mm . des murs ou des meubles latéraux.

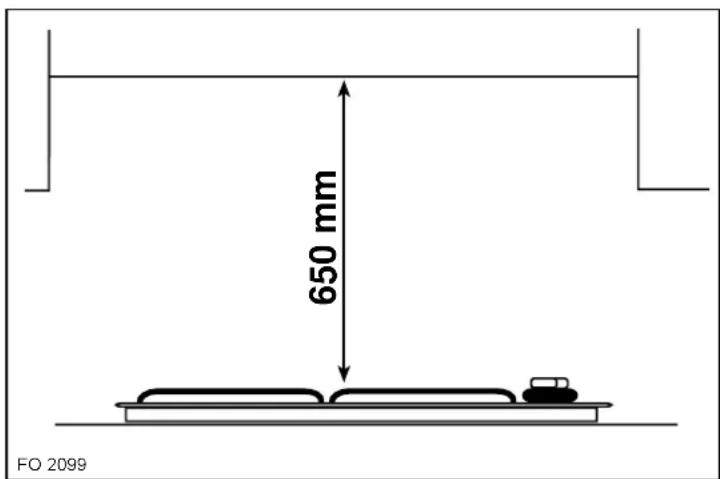

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Régles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquefies à l'intérieur des batiments d'habitation et leurs dépendances;
• Norme DTU P 45 • 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental. Pour les appareils raccordés au réseau électrique:
• Norme NF C 15 100 - Installations électriques à basse tension - Régles.

Puisance des bruleurs

Brûleur Rapide Gaz naturel 3,1 kW

Bruleur Auxiliaire 1,0 kW

Alimentation: 230V - 50Hz

Air nécessaire à la combustion

16 m³/h

Catégorie:

II 2E+3+

Appareil regle en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
  -90/396(Appareil Gaz)
  -89/336 (Compatibilité Electromagnétique);
  -93/68 (Directives Générales);

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appeareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière. Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

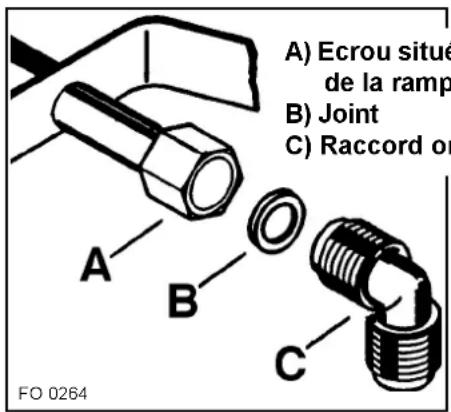

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Fig. 1

A) Ecrou situé à l'extrémite de la rampe

B) Joint

C) Raccord orientable

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides metalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

-Gaz naturel:Le raccordement s'effectue avec un tuyau flexible a embout mecanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit etrevisable sur toute sa longueur). Elle doit etreconforme à la norme "NFD 36-100"(durée de vie 5 ans) ou "NFD 36-103"(durée de vie 10 ans).Le raccordement peut se faire aussi avec un flexible metallique "NFD 36-121"

• Butane/Propane: Un tubeSouple, Equipé de ses colliers (conformé à XPD 36-110) peut être utilisé s'il est vistable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conformé à la norme XPD 36-112 ou un flexible métallique conformé à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interpolant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivee du gaz et I'eventuel regulateur de pression. En cas d'anomalie remplacez la piece defectuese.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soit facilement accessibles.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit etre place de telle maniere qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplace que par un professionnel qualifié; utilisez un cable de type H05V2V2-F T90 d'une section adaptée à la charge.

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre.

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement, procéder comme décrit ci-dessous:

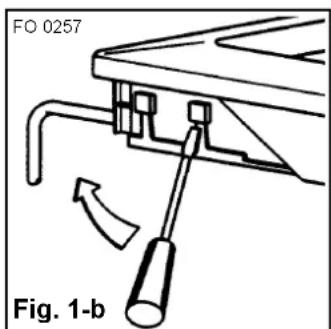

• insérez l'extremité d'un tournevis dans les saillies situées sur la côte de l'appareil (fig.1-b);
  -exercez une faible pression et faites levier vers le haut.

Le cable d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 90^ .

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.

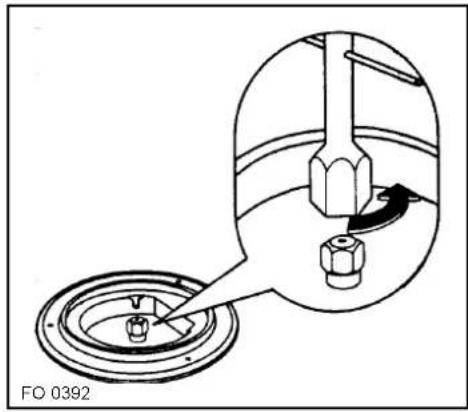

3) Avec une clé de 7 dévissez les injecteurs (Fig. 2) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).

B. Reglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

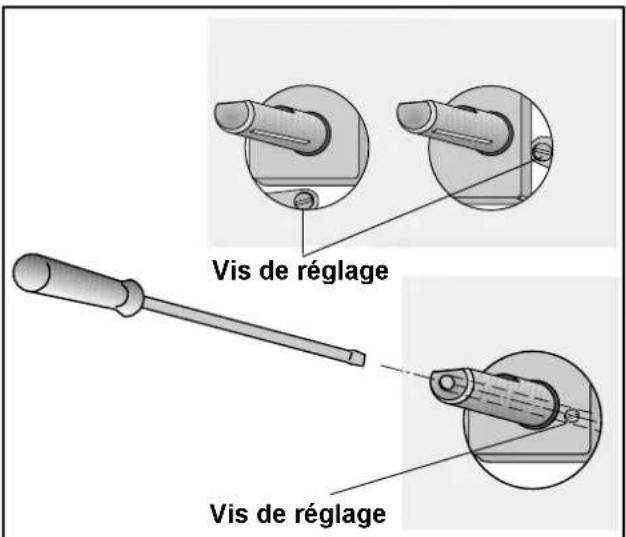

Agissez sur la vis de réglage (Fig. 3) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 3), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'eteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuées ainsi après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 2

Fig. 3

TYPE DE DÉBIT DÉBIT DÉBIT CALORIFIQUE BRULEUR CALORIFIQUE CALORIFIQUE NOMINAL MINIMUM kW	GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
	GAZ NATUREL			GAZ BUT.-PROP. 28-30/37 mbar
	Repère injecteur 100/mm	m³/h		Repère injecteur 100/mm	g/h
		G20 20 mbar	G25 25 mbar		G30	G31
Auxiliaire (Petit)	1	0,33	70	0,095	0,111	50
Rapide (Grand)	3,1 (Gaz naturel) 2,9 (Gaz But.-Prop.)	0,65	121	0,295	0,344	88
						225
						221

Encastrement

Cette table de cuisson a ete conque pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 a 600 mm et les caractéristiques nécessaires. Les tables de cuisson peuvent etre montees dans un meuble ayant une ouverture pour l'encastrement des dimensions indiques a la Fig. 5.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20 mm.

La fixation de la table au meuble doit être effectuee de la façon suivante:

1) Otez les grilles, enlevez les brûleurs et returnez la table de cuisson, en s'assurant de ne pas endommager les "bougies" en céramique (allumage électrique);

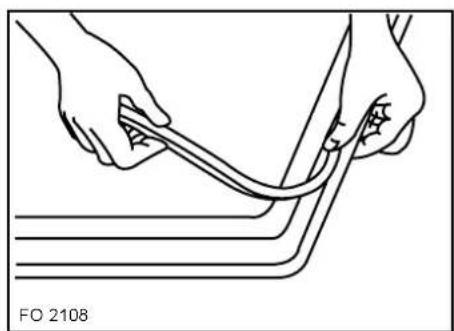

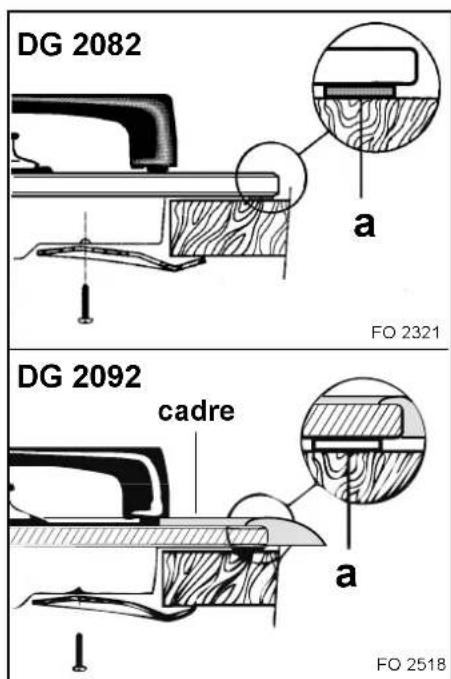

1) placez sur le bord inférieur du plan de verre, le joint spécial (A) fourni comme équipement (Fig. 6), en s'assurant que les bouts joignent bien sans se superposer;
2) insérez la table dans le défoncement du meuble (Fig. 7) et poussez en bas jusqu'à ce que la table touche le fond, parvenant automatiquement à la position correcte.

L'encastrement de la table de cuisson au dessus d'un lave-vaisse, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparèils electroménagers ne l'a pas formellement prévu.

Fig. 5

Fig. 6

a) joint d'étanchéité

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties metalliques chaudes soit évité.

Reportez vous à la Fig. 8.

La tablette sous la table de cuisson doit etre aisement demontable pour avoir facilement acces a l'appareil en cas de réparation.

Au-dessus d'un four

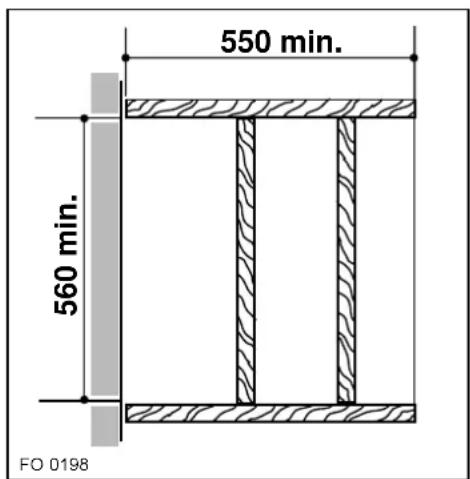

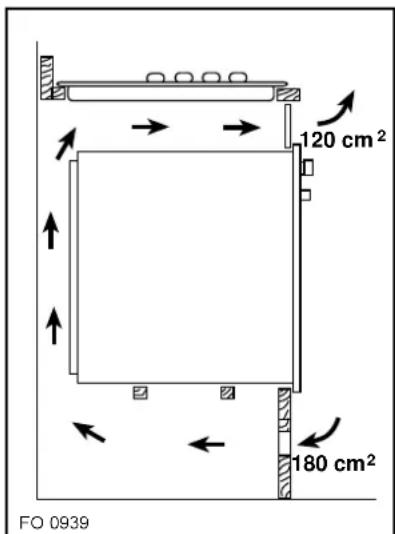

Pour les côtes d'encastrement reportez vous aux Fig. 9 et 12. Prévoir deux supports pour l'aération. Les figures 10 et 11 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.

Les meubles suspendus ou les hottes doivent etre installes a une hauteur minimale de 650~mm au-dessus de la table de cuisson (Figure 13).

Fig. 8
Fig. 9

a) Tablette amovable
b) Espace eventuel pour les raccordements

Fig. 10

Fig. 11

Fig. 12

Fig. 13
