E6866MCW - Cuisinière ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière électrique avec four intégré, 60 cm de large, 4 foyers vitrocéramiques, capacité du four de 65 litres, classe énergétique A.
Utilisation	Idéale pour la cuisson de plats variés, avec des fonctions de cuisson conventionnelle, grill et chaleur tournante.
Maintenance et réparation	Facilité de nettoyage grâce à la surface vitrocéramique, possibilité de démontage des grilles et des plaques pour un entretien optimal.
Sécurité	Système de sécurité enfant, voyant de chaleur résiduelle, protection contre la surchauffe.
Informations générales	Poids : 50 kg, dimensions : 85 x 60 x 60 cm, garantie de 2 ans, disponible en blanc.

FOIRE AUX QUESTIONS - E6866MCW ARTHUR MARTIN ELECTROLUX

Comment allumer le four de la cuisinière Arthur Martin-Electrolux E6866MCW ?

Pour allumer le four, tournez le bouton de sélection de température et sélectionnez la fonction désirée, puis appuyez sur le bouton d'allumage.

Que faire si le four ne chauffe pas ?

Vérifiez si le four est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la température est réglée correctement.

Comment nettoyer la vitrine du four ?

Utilisez un nettoyant doux et un chiffon non abrasif pour essuyer la vitrine. Évitez les produits chimiques agressifs qui pourraient rayer la surface.

La cuisinière émet un bruit étrange, que faire ?

Un bruit peut provenir des ventilateurs ou des éléments chauffants. Vérifiez si des objets sont coincés ou si des pièces sont desserrées. Si le problème persiste, contactez le service après-vente.

Comment régler la minuterie de la cuisinière ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. La minuterie émettra un signal sonore lorsque le temps est écoulé.

Que faire si la plaque de cuisson ne fonctionne pas ?

Vérifiez que la plaque de cuisson est bien branchée et que le réglage de puissance est correct. Si elle ne s'allume toujours pas, contactez un technicien.

Comment régler la température du four ?

Utilisez le bouton de température pour augmenter ou diminuer la chaleur du four. Vérifiez le cadran pour vous assurer que vous avez sélectionné la bonne température.

Est-ce que la cuisinière est équipée d'une fonction de sécurité pour les enfants ?

Oui, la cuisinière Arthur Martin-Electrolux E6866MCW est équipée d'un verrouillage de sécurité pour enfants. Consultez le manuel d'utilisation pour savoir comment l'activer.

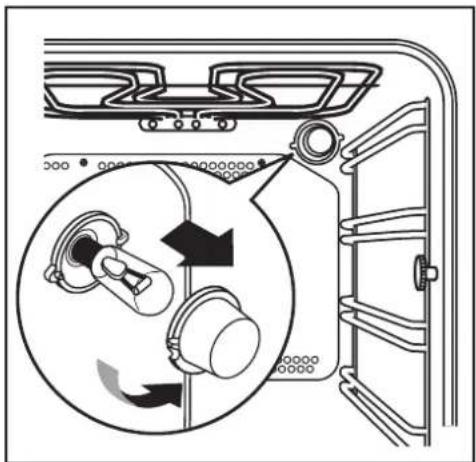

Comment changer l'ampoule du four ?

Débranchez la cuisinière, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle. Assurez-vous que l'ampoule est adaptée au modèle.

Quelle est la capacité du four de la cuisinière ?

Le four de la cuisinière Arthur Martin-Electrolux E6866MCW a une capacité de 65 litres.

MODE D'EMPLOI E6866MCW ARTHUR MARTIN ELECTROLUX

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs et/ou non inflammables.

Utilisez un chiffon ou une éponge humidifié. Un nettoyage à l'eau ou à la vapeur risque de provoquer des infiltrations nuisibles au bon fonctionnement du produit et des dommages corporels.

Si votre appareil est équipé d'un éclairage, il est obligatoire de débrancher la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant de procéder au changement de l'éclairage (ampoule, néon, etc.) pour éviter tout choc électrique ou électrocution.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger, par exemple : coupez le câble d'alimentation électrique au ras de l'appareil, cassez le dispositif de verrouillage et écraser le raccordement gaz extérieur, s'ils existent. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Pendant et après le fonctionnement de l'appareil :,

- Les composants de la table, les côtés et la façade de l'appareil sont chauds,

- les récipients et leur contenu peuvent basculer,

- lorsque la porte du four est ouverte, les parois internes de porte et d'enceinte sont chaudes.

Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l'utilisation de votre appareil pour éviter tout risque matériel et corporel.

Le non respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie,...).

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Avant la première utilisation de votre appareil, faites le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée: VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.
• Pendant la cuisson, le four devient chaud. Veiller à ne pas toucher les éléments chauffants à l'intérieur du four.
• Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faire attention à la bouffée d'air chaud qui sort du four.
• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir (si votre appareil en est équipé) ou à proximité de l'appareil.
• Si vous utilisez un appareil électrique à fil à proximité de votre cuisinière (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil ne risque pas de toucher une surface chaude de la cuisinière qui serait susceptible de fondre ou ne risque pas d'être coincé dans la porte du four.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pomme de terre frites, beignets,...): les graisses surchauffées s'enflamment facilement.
• N'utilisez pas de récipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux, ... résistants à de hautes températures (suivez les instructions des fabricants).

● Sur la porte ouverte du four:
- ne posez pas de charge lourde,
- assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
- Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
- Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail.
● N'employez jamais la lèchefrite comme plat à rôtir.
- Pour éviter d'endommager les commandes de votre appareil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
- Après utilisation de votre cuisinière, assurez-vous que toutes les manettes se trouvent sur la position "arrêt".
- Veillez à ne rien laisser sur la table pendant l'utilisation des plaques électriques (torchons, feuillies d'aluminium, etc. ...)
- Essuyez les salissures qui se trouvent sur la surface du couvercle avant de l'ouvrir.
- Lorsque le four est en fonctionnement, le couvercle doit être relevé.
- Avant de fermer le couvercle, éteignez tous les brûleurs et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
- Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table, en renversant un récipient de cuisson ou en touchant la façade chaude de votre appareil.
- Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
- Avant de procéder au nettoyage de votre appareil, vérifiez qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position "arrêt") et que les parois soient suffisamment refroidies.
- Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
- Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables.
- Nettoyez votre appareil après chaque utilisation afin de garantir un fonctionnement correct.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
- Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
- N'installez pas votre appareil sur un socle.

Installation

• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisinière si celle-ci présente une quelconque anomalie.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Le symbole / sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l'appareil du fait du non-respect de ces avertissements.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 3

Description de l'appareil 5

Conseils avant la première utilisation 6

Comment utiliser la table de cuisson 7

Comment utiliser le four 9

À la première utilisation 11

Le minuteur sonore 12

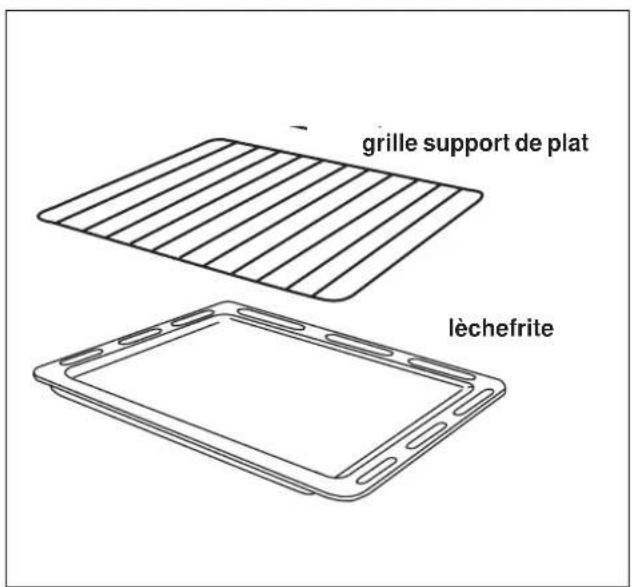

Accessoires du four 13

Conseils d'utilisation: le four 14

Guide des cuissons 15

Entretien et nettoyage 17

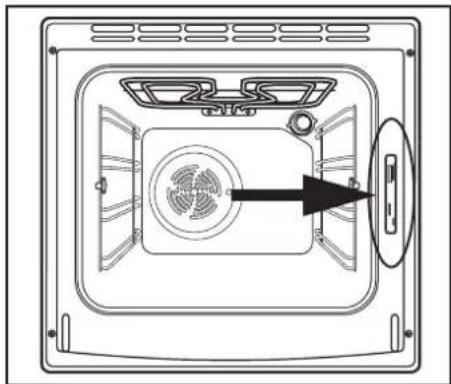

Nettoyage du four à émail catalytique 17

Plaque signalétique 18

En cas d'anomalie de fonctionnement 19

Service après Vente 19

Garantie 19

A l'attention de l'installateur

Consignes de sécurité 20

Caractéristiques techniques 20

Installation de l'appareil 21

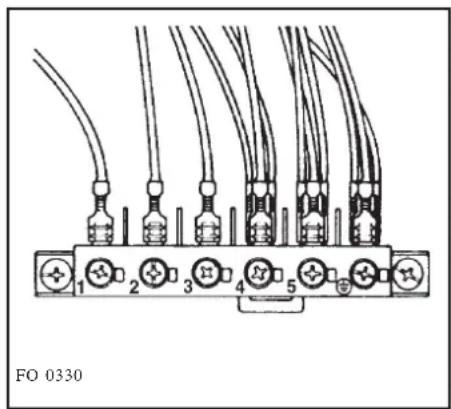

Raccordement électrique 22

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Description de l'appareil

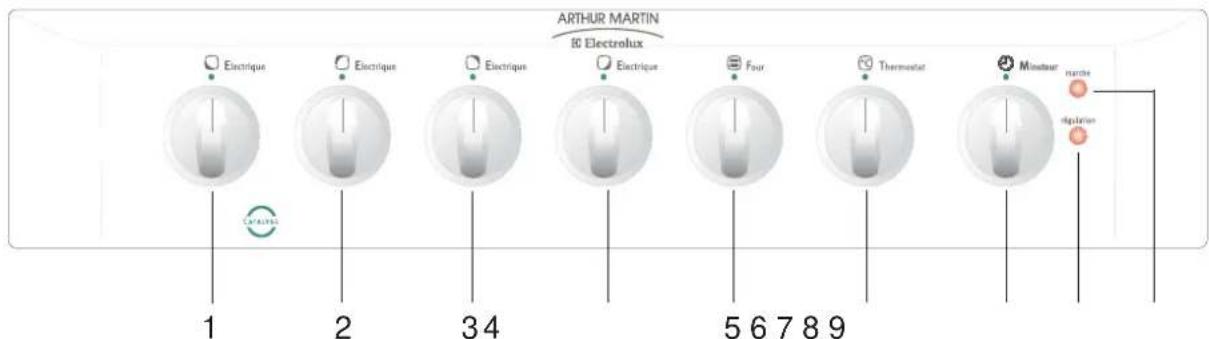

Bandeau de commande

ARTHUR MARTIN 80 Electrolux Electrique 1 2 34 CATALYST 5 6 7 8 9 Mindsur naine siphon

1 Commande de plaque avant gauche
2 Commande de plaque arrière gauche
3 Commande de plaque arrière droit
4 Commande de plaque avant droit
5 Commande de four
6 Commande de thermostat

7 Commande de minuteur
8 Voyant "régulation"
9 Voyant "marche"

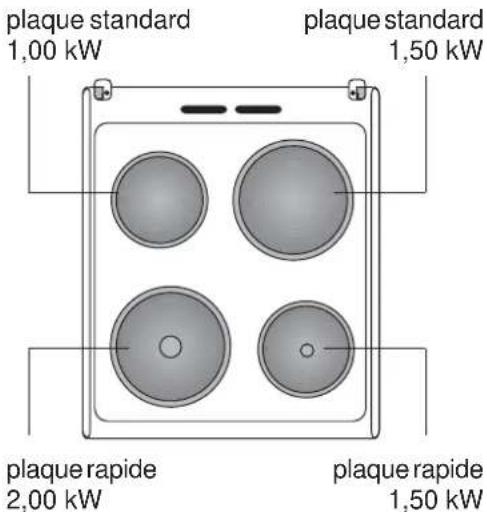

Table de cuisson

plaque standard 1,00 kW plaque standard 1,50 kW plaque rapide 2,00 kW plaque rapide 1,50 kW

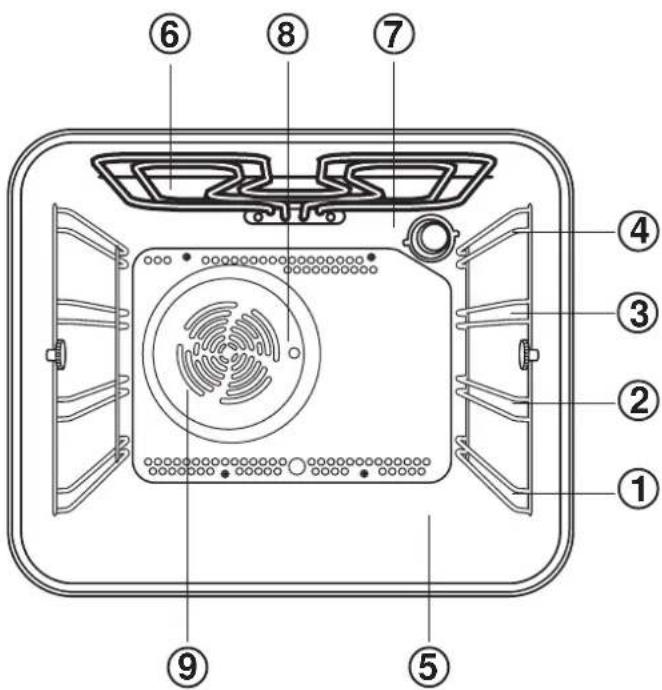

L'intérieur de four

① à ④ Niveaux de Gradins
⑤Sole
⑥Gril
⑦Eclairage du four

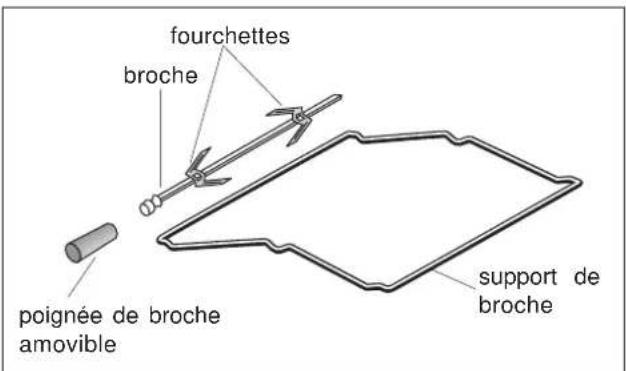

⑧ Orifice d'entraînement de la broche
⑨ Turbine de ventilation

i Conseils avant la première utilisation

Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Première opération

Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur de calorifuge et les graisses de protection utilisées lors de la fabrication.

Assurez-vous alors que la pièce soit suffisamment aérée (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

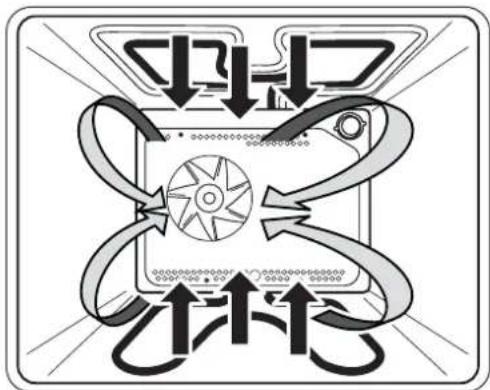

Comment procéder

1. Levez le couvercle.
2. Enlevez tous les accessoires du four.
3. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourraient se trouver sur la façade de votre appareil.
4. Faites chauffer la four en positionnant la commande

de four sur le repère la commande thermostat sur le repère "max" pendant 30 minutes, afin déliminer l'odeur provenant du calorifuge.

Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumée.

La durée et les températures de cuisson indiquées dans les guides des cuissons sont adaptées à votre nouvelle cuisinière. Pour obtenir de bons résultats culinaires, suivez ces indications.

La plaque électrique

Le première fois, avant d'utiliser la table de cuisson, laver soigneusement la plaque électrique avec du nettoyant non abrasif, sêchez-la soigneusement et faites-la fonctionner à vide 3 à 5 minutes sur la position maximum.

Lors de cette première mise en fonction de la table, il se produira une odeur brûlé ou une odeur plutôt désagréable: ceci est absolument normal, cela provient de l'évaporation des residus de graisse de la fabrication et des joints d'étanchéité montés pendant la mise en place de l'appareil. Ces odeurs disparaitront après un certain temps de fonctionnement.

Comment utiliser la table de cuisson

Plaques électriques

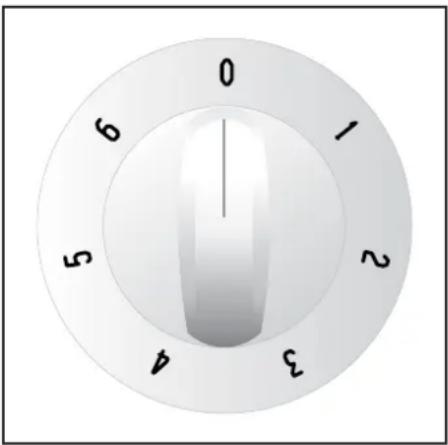

Le bandeau de commande comporte des manettes (fig.1) permettant de faire fonctionner les quatre plaques de cuisson. Il existe deux types différents de plaques.

Plaques de cuisson standards

Il s'agit d'une manette de commande à 7 positions: 0 = éteint, alors que les positions de 1 à 6 indiquent les niveaux de puissance jusqu'au maximum.

Plaques de cuisson rapide

Ce type de plaque est repéré par un cercle rouge situé au centre de la plaque.

Ce cercle rouge est peint sur la plaque et, pour cela, il risque de se détériorer et après une certaine période de temps, il pourra même disparaître complètement.

Les plaques de cuisson rapide chauffent beaucoup plus rapidement qu'une plaque normale.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des sauces, des daubes, des soufflés, des oeufs
3	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crêpes, biftecks
6	Biftecks, tranches de viande, biscuits, saisie de viande

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Lorsqu'on frit dans l'huile ou dans la graisse il faudra surveiller attentivement la cuisson, car l'huile ou la graisse pourraient facilement s'enflammer par suite d'une surchauffe.

Le voyant "marche"

Il s'allume dès que vous tournez une manette des plaques de table. Il s'éteint lorsque vous la ramenez sur la position "0".

i Plaques standards et rapide: nous vous conseillons, pour une cuisson optimale, de régler d'abord sur la valeur «6» pour accélérer le chauffage de la plaque, et de commuter ensuite sur la position convenant le mieux à l'aliment à cuire.

i Conseils d'utilisation

Les récipients qui conviennent à l'emploi sur des tables de cuisson ayant des plaques électriques, doivent avoir les caractéristiques suivantes :

• ils doivent convenir à un emploi assez intensif;
• ils doivent s'adapter parfaitement à la zone chaude ou être un peu plus grands pour assurer une utilisation efficace de l'appareil, mais elles ne doivent JAMAIS être plus petites que celle-ci;

- ils doivent avoir un fond épais et bien plat (fond dressé) pour assurer un bon contact avec la plaque (Fig.2).

Cette caractéristique est particulièrement importante quand on utilise des poêles à frie à haute température ou lorsqu'il s'agit de cuire à la Cocotte-Minute.

Assurez-vous que les récipients soient de taille suffisante pour éviter que les liquides ne tombent sur les plaques.

Ne laissez jamais les plaques fonctionnées s'il n'y a aucun récipient sur celles-ci ou si les récipients sont vides.

N'intercalez aucun produit ou matériau entre la plaque et le récipient.

Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.

Pensez à ramener la manette sur la position Arrêt avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mijotage).

Pour prévenir les débordements (lait, huile, sauce, ...) positionnez la manette sur un repère moins élevé quelques minutes avant l'ébullition. Ne remplissez pas trop vos récipients.

Lorsque vous réduisez la puissance de cuisson ou que vous arrêtez la plaque, sa température baisse lentement.

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

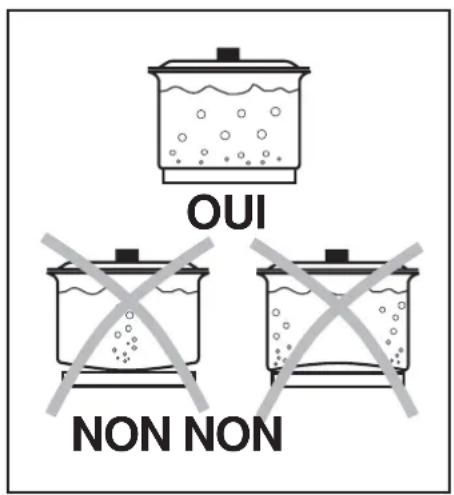

Récipients pour la cuisson

Souvenez-vous qu'un récipient large offre une plus grande superficie à la chaleur et donc cuit les aliments plus rapidement qu'un récipient étroit.

Choisissez toujours un récipient proportionné au diamètre de la plaque.

Utilisez toujours des récipients de mesure adaptée à ce que vous devez cuire. Veillez à ce que les récipients ne soient pas trop petits pour des préparations liquides qui pourraient facilement déborder ou bien qu'ils ne soient pas trop grands pour des aliments qui doivent cuire rapidement; sur la partie du fond qui reste découverte les graisses et les jus brûleraient facilement.

i Conseils avant la première utilisation

Avant la première utilisation des plaques électriques, lavez soigneusement les plaques électriques avec du nettoyant non abrasif, sêchez-les soigneusement et faites-les fonctionner pendant environ 10 minutes sur la position maximum.

Lors de cette première mise en fonction de la table, il se produira une odeur brûlé ou une odeur plutôt désagréable: ceci est absolument normal, cela provient de l'évaporation des residus de graisse de la fabrication et des joints d'étanchéité montés pendant la mise en place de l'appareil. Ces odeurs disparaitront après un certain temps de fonctionnement.

Comment utiliser le four

Toutes les cuissons doivent être faites avec la porte du four fermée.

Lorsque le four est en fonctionnement, le couvercle doit être relevé.

Pour utiliser votre four sans programmation, il est impératif de tourner la commande de minuteur sonore sur la position "manuel" (voir chapitre "Le minuteur sonore").

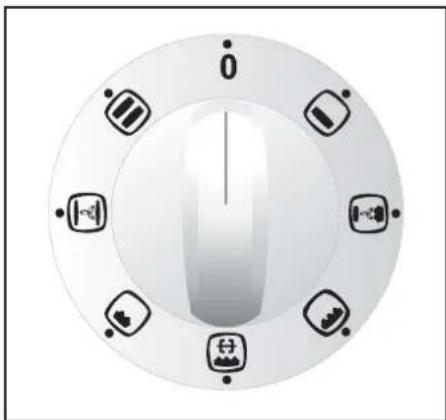

Le choix du mode de cuisson s'effectue à l'aide de la commande four.

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez:

0 Position arrêt

Cuisson et rótissage traditionnelle

Cuisson par chaleur tournante

Grillade traditionnelle (gril simple)

Grillade et tournebroche

Grillade traditionnelle (gril double)

Cuisson Pizza

Chauffage sole

Le thermostat

Le réglage de la température, entre repère "1" (50°C) et repère "9" (maximum) s'effectue en tournant la manette du thermostat dans le sens des aiguilles d'une montre. Ces indications vous permettent de remonter correctement la manette après démontage (après le nettoyage par exemple).

Le voyant "marche"

Il s'allume dès que vous tournez la manette se commande de four. Il s'éteint lorsque vous la ramenez sur la position "0".

Le voyant "régulation"

Le voyant "régulation" qui s'allume sur le bandeau de commande indique que le four est en train de chauffer. Lorsque la température du four atteint la valeur sélectionnée à l'aide du thermostat, le voyant s'éteint.

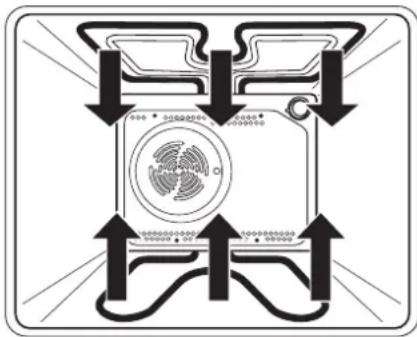

La cuisson traditionnelle

La cuisson se fait par convection naturelle : l'air chaud circule dans le four selon le principe des courants ascendants et descendants. Elle convient à toutes les cuissons.

Le préchauffage du four est nécessaire.

Comment procéder ?

Pour les pâtisseries, les gratins, les terrines, ...

1. Préchauffez le four en plaçant le sélecteur du four sur la position ☐: régulant la température (consultez le guide des cuissons).

2. Enfournez votre plat.

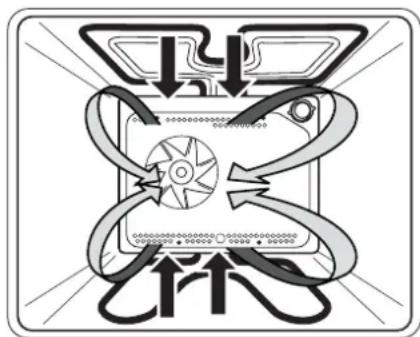

Cuisson à chaleur tournante

Dans ce mode de cuisson, la circulation de l'air chaud à l'intérieur du four est assurée par un ventilateur. Vous pourrez ainsi cuire plusieurs plats en même temps, que vous disposerez sur différents niveaux.

1. Enfournez votre plat au gradin 2. Si vous désirez cuire deux plats en même temps, nous vous conseillons d'utiliser le premier et le troisième gradin en partant du bas.

2. Positionnez le sélecteur sur la position 📄

3. Positionnez le thermostat sur la température désirée.

Les grillades

1. Préparez la pièce à griller.

2. Placez-la directement sur la grille support de plat.

3. Positionnez le sélecteur sur la position et le thermostat sur la position "9".

4. Glissez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.

5. Glissez la grille support de plat au gradin 3 ou 4 suivant l'épaisseur de la pièce à griller.

- Préférez le gradin 4 pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...). - Préférez le gradin 3 pour les pièces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet).

1. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.

2. Faites griller la deuxième face.

3. Salez en fin de cuisson. Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.

1. Positionnez le sélecteur sur la position et le thermostat sur la position "9".
2. Placez le plat sur la grille support et glissez l'ensemble au gradin 3 ou 4.
3. Laissez le mets exposé quelques minutes au rayonnement du gril.
   Plus la préparation sera proche de l'élément rayonnant, plus le "grattinage" sera rapide.

Les cuissons au tournebroche

Toutes les cuissons au tournebroche doivent être faites avec la porte du four fermée.

La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.

Les parties accessibles de la cuisinière peuvent être chaudes lors de l'utilisation du tournebroche. Eloignez les jeunes enfants.

Comment procéder

1. Vissez la poignée amovible sur la broche.
2. Enfilez une fourchette sur la broche puis la pièce à rôtir en veillant à ce quelle soit bien centrée.
3. Enfilez ensuite la seconde fourchette.
4. Bloquez les fourchettes à l'aide des vis.
5. Posez la broche sur le support et glissez l'ensemble au gradin 2.
6. Engagez l'extrémité de la broche dans le carré d'entraînement du moteur (orifice sur la paroi de fond du four).
7. Dévissez la poignée de la broche.
8. Positionnez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.
9. Mettez la commande four sur la position positionnez le thermostat sur la température désirée.
10. Vérifiez que la broche tourne.

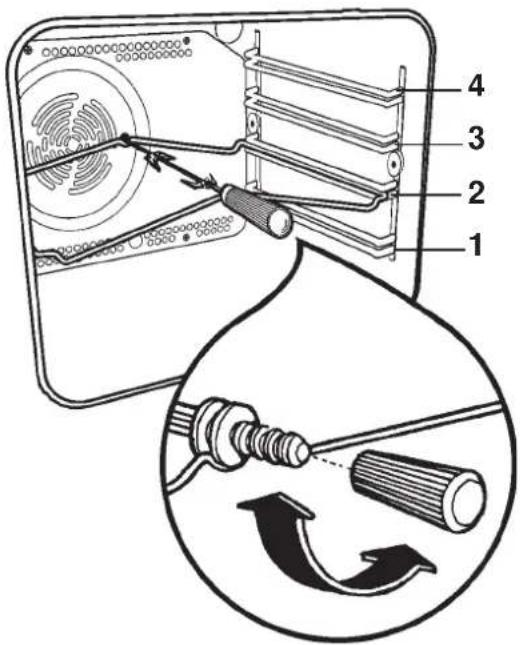

Pour sortir la pièce :

1. Mettez le sélecteur sur la position "arrêt" (0).
2. Mettez la commande de thermostat sur le repère "●".
3. Vissez la poignée amovible de broche.
4. Sortez la broche du four.

Toutes les cuissons doivent être faites avec la porte du four fermée.

Pour cuire de plats préparés, tels que p. ex. pizza, lasagnes et gratins, sortant du congélateur.

Pour cette fonction, vous pouvez supprimer le préchauffage recommandé.

1. Positionnez le sélecteur sur la position le thermostat sur la température désir

1. Placez le plat sur la grille support et glissez l'ensemble au gradin 1.

2. Enfournez votre plat.

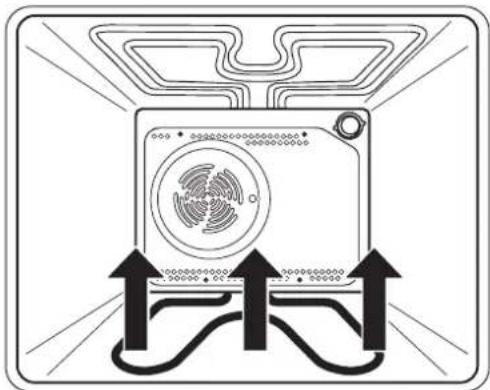

Cuisson par l'élément chauffant inférieur (sole)

La cuisson se fait par l'élément chauffant inférieur. Cette position de thermostat convient particulièrement pour la cuisson des pizzas, des flans et des tartes confectionnées avec des fruits.

Le préchauffage du four est nécessaire.

Comment procéder ?

1. Préchauffez le four en plaçant le sélecteur du four sur la position e régulant la température 10 minutes environ.

2. Enfournez votre plat.

Le minuteur sonore

Il commande l'arrêt automatique du four après écoulement du temps affiché en début de cuisson (120 minutes maximum).

Comment procéder

1. Tournez la commande du four sur la position désirée selon la cuisson à effectuer.
2. Tournez le minuteur dans le sens des aiguilles d'une montre sur la position "120 minutes", puis ramenez-la sur le repère choisi.
3. Après écoulement de la durée affichée, un signal retentit et le minuteur arrête la cuisson. Ramenez le minuteur sur la position et la manette de commande du four sur la position arrêt.

小记 小记

En plus des accessoires fournis avec votre appareil, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistants à de hautes températures (suivez les instructions des fabricants).

Votre four est équipé de :

1 grille support de plat

1 lèchefrite

1 tournebroche

Les préparations posées sur la grille de support de plat ne doivent pas excéder 7 à 8 kilogrammes.

La grille support de plat

Elle permet de poser les plats (rôtis, gratins, les moules à pâtisserie, etc...) ainsi que les grillades. Votre plat doit être centré sur la grille.

Si vous cuisez les aliments directement sur la grille, glissez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.

La lèchefrite

Elle est utilisée pour recueillir le jus des grillades.

Glissez la lèchefrite.

Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Lorsque vous n'utilisez pas la lèchefrite, veillez à la retirer du four.

Le tournebroche

Il est composé de :

1 broche
1 poignée de broche amovible
2 fourchettes
1 support de broche

grille support de plat lèchefrite

fourchettes broche poignée de broche amovible support de broche

i Conseils d'utilisation: le four

Le préchauffage se fait sur le réglage de température choisi pour la cuisson :

• 8 minutes environ pour les positions 1 à 5
• 15 minutes environ pour les positions 6 à 9

Températures approximatives en °C correspondant aux repères de thermostat

1	2	3	4	5	6	7	8	9
50	75 10	0 125	150	175 2	00 22	20 max.

Nos conseils

Ne placez jamais d'objets sur la sole du four et ne recouvrez jamais cette partie d'aluminium pendant la cuisson. Cela pourrait entraîner une surchauffe qui affecterait la cuisson de vos mets et endommagerait de manière irréversible l'appareil. Placez toujours les plats, poêles résistantes à la chaleur et feuilles d'aluminium sur la grille de votre four, en hauteur.

• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau.
• Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.

Choix des récipients

• L'épaisseur, la conductibilité, la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les projections graisseuses trop importantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts et des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à rôtir.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson au four

Sachez que :

A L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis.
B La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez Que faire ?

Dessous trop pâle prenez un moule pas assez cuit du type B ou dessus trop foncé

B

ou

descendez le moule d'un niveau

Dessous trop foncé, prenez un moule trop cuit du type A ou dessus trop clair

ou

remontez le moule d'un niveau

Lorsque le four est en fonctionnement, le couvercle doit être relevé.

Guide des cuissons

Les temps de cuisson indiqués ne comprennent pas le préchauffage. Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.

Poids (en gr.)	Préparations				[RXGCT]th	Temps de cuissonen minutes	NOTES
	GÂTEAUX
	Pétris/levés 2 5-6 2 (1 et 3)* 5-6 45 ~ 60 Dans un moule à gâteauPâte à sablés 2 5-6 2 (1 et 3)* 5-6 20 ~ 30 Dans un moule à gâteauGâteau au fromage blanc 1 5-6 2 5 60 ~ 80 Dans un moule à gâteauGâteau aux pommes 1 6-7 2 (1 et 3)* 5-6 40 ~ 60 Dans un moule à gâteauStrudel 2 6 2 5 60 ~ 80Tarte à la confiture 2 6 2 5 60 ~ 80Cake aux fruits 1 6 1 5-6 45 ~ 60 Dans un moule à painGénoise 1 6 2 (1 et 3)* 5-6 40 ~ 40Christmas cake 1 5-6 1 5-6 5-6 40 ~ 60Dans un moule à gâteauGâteau aux prunes 1 5-6 1 5-6 5-6 50 ~ 60Petits gâteaux 2 6 2 (1 et 3)* 5-6 5-6 25 ~ 35Biscuits 2 5-6 2 (1 et 3)* 5 20 ~ 30Meringues 2 3 2 (1 et 3)* 3 90 ~ 120Buns 2 6-7 2 (1 et 3)* 6-7 12 ~ 20Pâtisserie : Choux 2 7 2 (1 et 3)* 6-7 15 ~ 25Sur plaque de cuisson	2	6	2 (1 et 3)* 5-6 45 ~ 60 Dans un moule à pain	5-6	30 ~ 40
		1 6 1
		1	6	2 (1 et 3)* 5-6	30 ~ 40
		1	5-6	1	5-6	40 ~ 60	Dans un moule à gâteau
		1	5-6	1	5-6	50 ~ 60	Dans un moule à pain
		2	6	2 (1 et 3)* 5-6	25 ~ 35
		2	5-6	2 (1 et 3)* 5	20 ~ 30	Sur plaque de cuisson
		2	3	2 (1 et 3)* 3	90 ~ 120	Sur plaque de cuisson
		2	6-7	2 (1 et 3)* 6-7	12 ~ 20	Sur plaque de cuisson
		2	7	2 (1 et 3)* 6-7	15 ~ 25	Sur plaque de cuisson
	PAIN ET PIZZA
1000	Pain blanc	1	6-7	2	6-7	40 ~ 60	1-2 pains
500	Pain de seigle	1	6-7	1	6-7	30 ~ 45	Moule à pain
500	Petits pains	2	7	2 (1 et 3)*	6	20 ~ 35	6-8 pains
250	Pizza	1	7-8	2 (1 et 3)*	6-7	15 ~ 30	Dans un moule
	FLANS
	Soufflé de pâtes	2	7	2 (1 et 3)*	6	40 ~ 50	Dans un plat
	Flan de légumes	2	7	2 (1 et 3)*	6	45 ~ 60	Dans un plat
	Quiches	1	7	2 (1 et 3)*	6-7	35 ~ 45	Dans un plat
	Lasagne	2	6-7	2	6-7	45 ~ 60	Dans un plat
	Cannelloni	2 7 2 6 40 ~ 55 Dans un plat
	VIANDES
1000	Bœuf	2	6-7	2	6	50 ~ 70	Sur grille
1200	Porc	2	6-7	2	6	100 ~ 130	Sur grille
1000	Veau	2	6-7	2	6	90 ~ 120	Sur grille
1500	Roast-beef à l'anglaise saignant	2	7-8	2	7	50 ~ 60	Sur grille
1500	à point	2	7-8	2	7	60 ~ 70	Sur grille
1500	bien cuit	2	7-8	2	7	70 ~ 80	Sur grille
2000	Epaule de porc	2	6-7	2	5-6	120 ~ 150	Avec la couenne
1200	Jarret de porc	2	6-7	2	5-6	100 ~ 120	2 pièces
1200	Agneau	2	6-7	2	6	110 ~ 130	Gigot
1000	Poulet	2	6-7	2	6	60 ~ 80	Entier
4000	Dinde	2	6-7	2	5-6	210 ~ 240	Entière
1500	Canard	2	6	2	5-6	120 ~ 150	Entier
3000	Oie	2	6	2	5-6	150 ~ 200	Entière
1200	Lapin	2	6-7	2	6	60 ~ 80	Ragoût
1500	Lièvre	2	6-7	2	6	150 ~ 200	Ragoût
800	Faisan	2	6-7	2	6	90 ~ 120	Entier
	Pain de viande	2	6-7	2	5-6	40 ~ 60	Moule à pain
	POISSONS
1200	Truite/Dorade	2	6-7	2 (1 et 3)*	6	30 ~ 40	3-4 poissons
1500	Thon/Saumon	2	6-7	2 (1 et 3)*	6	25 ~ 35	4-6 filets

(*)Si vous souhaitez faire cuire plusieurs plats en même temps, il est conseillé de les placer aux hauteurs indiquées entre parenthèses. Pour améliorer le brunissage pendant la cuisson en plusieurs niveaux en même temps, nous vous conseillons de inverser le niveau de votre plat pendant les dernières 10-15 minutes.

Les temps de cuisson indiqués ne comprennent pas le préchauffage. Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.

La cuisson au gril

ALIMENTS	Quantité		Gril		Temps cuisson
	Morceaux	Gr.	Niveau	Repère thermostat	Dessus	Dessous
Filet 4 800 3 9 12 ~ 15 12 ~ 14Beefsteaks 4 600 3 9 10 ~ 12 6 ~ 8Saucisses 8 — 3 9 12 ~ 15 10 ~ 12Côtes de porc 4 600 3 9 12 ~ 16 12 ~ 14Poulet (coupé en deux)BrochettesPoulet (Blancs)HamburgerPoisson (Filets)SandwichesToast	24 — 34 40064 4004-64-6	100093 9 12 ~ 156003 9 12 ~ 14——	310 ~ 15 10 ~ 1212 ~ 14310 ~ 1233	99999	30 ~ 3510 ~ 155 ~ 72~4	25 ~ 308 ~ 10—2 ~ 3

La cuisson au tournebroche

Préparations	Quantité Gr.	Niveau	Repère thermostat	Temps cuisson (minutes)
Poulet	1000	2	7	50/60
Rotis	800	2	7	50/60

La cuisson Pizza

Poids (en gr.)	Préparations		Repère thermostat	Temps de cuisson	NOTES
-	Pizza, grande	1	7	15 ~ 25	Sur plaque
500	Pizza, petite	1	7	10 ~ 20	Dans un moule or sur grille
500	Petits pains	1	6	15 ~ 25	Dans un moule

Les températures du four ne sont présentées qu'à titre indicatif. Il pourra s'avérer nécessaire d'augmenter ou de baisser les températures en fonction des goûts et besoins individuels.

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les récipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides de cuissons. Seule votre expérience vous permettra de trouver le réglage convenant le mieux à vos habitudes culinaires.

Entretien et nettoyage

Avant chaque opération de nettoyage débranchez l'appareil.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.

Nettoyage de la table de cuisson

Un nettoyage régulier est indispensable pour une longue durée de l'appareil. Avant de procéder au nettoyage, assurez-vous que chaque manette est sur la position "arrêt" et attendez que l'appareil soit refroidi.

Ne prenez surtout pas l'habitude de passer rapidement un chiffon humide sur les plaques encore chaudes. Bien qu'elles puissent résister à ce traitement, il pourrait subsister des «peluches».

Nous conseillons d'enduire, de temps en temps, la surface chauffante des plaques d'une graisse non acide (huile comestible, huile pour machine à coudre ou vaseline). Vous trouverez également des produits de protection et d'entretien dans le commerce.

Après chaque utilisation, passez une éponge imbibée d'eau tiède et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

Bien que l'émail soit antiacide, il est souhaitable d'enlever rapidement les taches de vinaigre, citron et les subsistances acides en général.

Nettoyez aussi immédiatement les particules de graisse et autres, pour éviter les incrustations. Si malgré tout une incrustation s'était produite, faites ramollir la croûte avec de l'eau chaude. N'utilisez jamais une brosse métallique, un couteau ou objet similaire pouvant rayer l'émail. Evitez aussi l'emploi d'un produit de nettoyage acide.

N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits antirouille, poudre à récurer.

Nettoyage du couvercle en tôle émaillée

Nettoyez le couvercle avec une éponge humide additionnée d'un détergent doux, rincez et séchez.

Bandeau de commandes et manettes

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Porte, tiroir et côtés

Utilisez une éponge humide additionnée d'un détergent doux. Rincez et séchez soigneusement. N'utilisez en aucun cas de produits abrasifs.

Nettoyage des accessoires de four

Lavez-les à l'eau savonneuse en prenant soin de bien les rincer et de les essuyer.

Nettoyage du four à émail catalytique

Principe

Les parois de votre four (sauf la sole) sont recouvertes d'un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.

Entretien

Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades, ...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses. Dans ce cas à la suite de la cuisson, placez la

commande du four sur le repère 📄 a commande thermostat sur le repère "max" (9) puis laissez chauffer à vide 45 minutes sans les accessoires, ensuite placez

le sélecteur sur la position et le thermostat sur le repère "max" (9) pendant 5 minutes.

Si vous réalisez cette opération à partir d'un four froid, comptez 60 minutes de nettoyage.

Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'émail catalytique.

La sole est en émail vitrifié, brillant et lisse au toucher, le nettoyage est «manuel».

La porte du four est plus chaude que d'habitude lors du nettoyage, éloignez les jeunes enfants.

N'utilisez pas les brûleurs de table pendant le nettoyage.

Nous vous recommandons de ne jamais utiliser d'éponge métallique, produits abrasifs ou corrosifs, de détergents, d'objets tranchants, tels que couteaux, grattoirs, qui rendraient l'émail définitivement inefficace.

Glissières et panneaux catalytiques amovibles

Faites attention lors du retrait des glissières: les panneaux catalytiques ne sont pas maintenus aux parois du four et peuvent tomber lors du retrait des glissières.

Les glissières et les panneaux catalytiques peuvent être ôtés pour facilité le nettoyage.

Assurez-vous, avant de procéder au nettoyage, que l'intérieur du four soit froid.

Procédez de la manière suivante :

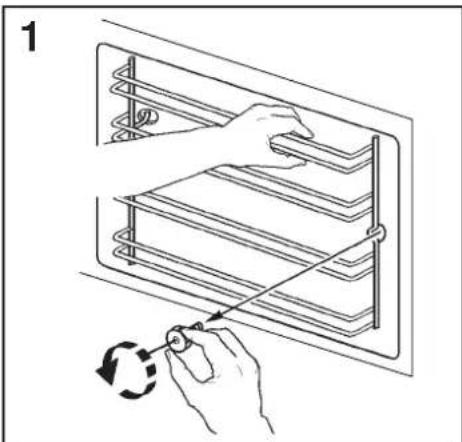

1. Retirez la vis de serrage de la glissière d'une main tout en maintenant l'ensemble glissière/panneau catalytique de l'autre main.
2. Maintenez l'ensemble glissière/panneau catalytique et en même temps désengagez le crochet de son orifice sur le côté opposé en soulevant légèrement l'ensemble.
3. Nettoyez la glissière avec de l'eau tiède savonneuse et essuyez-la avec un chiffon doux. N'employez jamais de produits abrasifs qui pourraient l'endommager.
4. Une fois le nettoyage terminé, assemblez l'ensemble glissière/panneau catalytique et remontez-le (procédez à l'inverse des étapes citées ci-dessus).

Vérifiez que les vis de serrage sont bien vissées à fond lorsque vous remontez l'ensemble glissière/panneau catalytique.

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

La plaque est située sur la façade de l'appareil.

Service après Vente Garantie

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le

Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente. En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d'appeler un technicien du Service Après-Vente. Il se peut que le problème soit simple et que vous puissiez le résoudre vous-même.

Symptômes	Solutions
Une plaque de la table ou le four ne s'allume pas.	Vérifiez que:les fusibles sont en bon état,l'appareil est correctement branché,il n'y a pas de coupure de courant.
Les résultats de cuisson au four ne sont pas satisfaisants.	Vérifiez que:la durée de préchauffage est suffisante (voir chapitre "Guides des cuissons").la position de thermostat sélectionnée est adaptée.la durée de cuisson est adaptée.la grille ou le lèchefrite est bien positionnée dans le four.le récipient de cuisson est bien adapté.
Le four fume.	Vérifiez que:le four ne nécessite pas de nettoyage.la préparation ne déborde pas.il n'y a pas de projections excessives graisse/jus de cuisson sur les parois du four.la position du thermostat sélectionnée est adaptée, plus particulièrement pour la cuisson des viandes (voir chapitre "Guides des cuissons").
Le four ne chauffe pas.	Vérifiez que:le minuteur est en position (manuel)

Si après avoir vérifié ces différents points l'anomalie persiste, contactez le service après vente de votre magasin vendeur.

A l'attention de l'installateur

Ces informations sont valables uniquement dans les pays dont le symbole d'identification figure sur la plaque signalétique de l'appareil et sur la notice d'utilisation.

Consignes de sécurité

• Les parois adjacentes à la cuisinière doivent être soit en matériau résistant à la chaleur, soit revêtues d'un tel matériau.
• Les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.

Raccordement électrique :

Vérifiez :

• que la puissance de l'installation est suffisante,
• que les lignes d'alimentation sont en bon état,
• que le diamètre des fils est conforme aux règles d'installation,
• que l'installation fixe comporte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

- NF C 15-100 - installations électriques à basse tension.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communitaires CEE suivantes:

• 73/23 - 90/683 (Basse Tension);
• 89/336 (Compatibilité Electromagnétique);
• 93/68 (Directives Générales);
  et modifications successives.

Caractéristiques techniques

Dimensions

Hauteur couvercle levé 144 cm

Hauteur 85 cm

Largeur 60 cm

Profondeur 60 cm

Volume utile 56 l

La table de cuisson

Couvercle tôle émaillée

Plaque électrique avant droite (∅ 145) 1,50 kW

Plaque électrique avant gauche (∅ 180) 2,00 kW

Plaque électrique arrière gauche (∅ 145) 1,00 kW

Plaque électrique arrière droite (∅ 180) 1,50 kW

Puissance électrique: 6,00 kW

Accessoires

1 grille support

1 lèchefrite

1 tournebroche

Tiroir de rangement des accessoires

Le four

Élément sole 1,00 kW

Élément voûte 0,80 kW

Cuisson traditionnelle 1,80 kW

Puissance du gril 1,65 kW

Gril + élément voûte (Gril Double) 2,45 kW

Cuisson Pizza 2,65 kW

Moteur de ventilateur du four 0,030 kW

Moteur de tournebroche 0,004 kW

Eclairage de four 0,025 kW

Puissance électrique: 2,705 kW

Nettoyage : à émail catalytique

Puissance de la cuisinière: 8,705 kW

Raccordement électrique 230 V/400 V 3N \~ 50 Hz

Installation de l'appareil

Mise en place de l'appareil

Emplacement

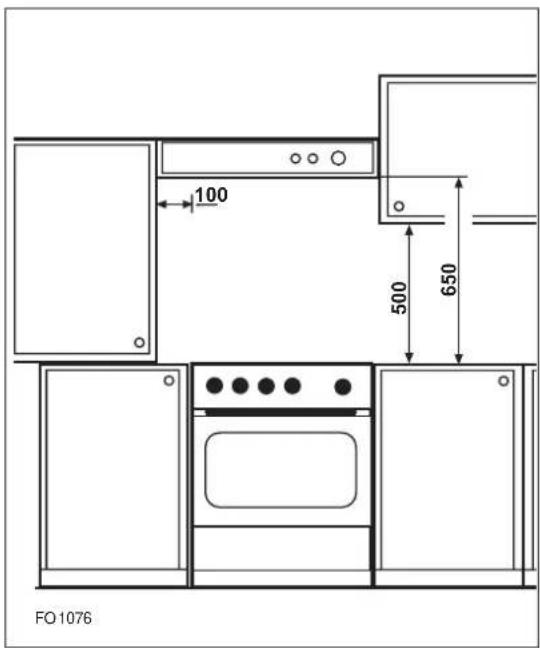

Votre appareil doit être installé comme sur les figures ci-contre et les distances minimales entre l'appareil et les parois adjacentes de tous les meubles doivent être respectées comme l'indiquent les dessins (Fig. 3).

Mise à niveau

Votre cuisinière est équipée de 2 pieds postérieurs réglables permettant l'ajustement du plan de cuisson de votre cuisinière aux meubles adjacents.

Utilisez une clé plate n° 35 pour devisser les pieds.

N'installez pas votre appareil sur un socle.

100 500 650 FO 1076

Fig. 3 Les dimensions sont indiquées en millimètres

Remplacement de la lampe du four

Débranchez l'appareil de l'alimentation, avant de remplacer l'ampoule.

Dévissez le globe puis l'ampoule (fig. 4) et remplacez-la par un modèle identique apte à supporter des hautes températures (300°C) et ayant les caractéristiques suivantes :

• Tension: 230 V - 50 Hz
• Puissance : 15 W / 25 W
• Culot : E 14.

Revissez le globe.

Raccordement électrique

Avant de procéder au branchement vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux règles d'installation en vigueur,
• l'installation fixe de l'utilisateur comporte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Comment procéder ?

1. Dévissez et enlevez le capot de protection situé à l'arrière de l'appareil.

2. Raccordez le câble d'alimentation à la plaque à bornes de l'appareil (Fig. 5) d'après les indications de branchement portées sur le tableau n°1.
   Utilisez un câble de type: H07RN-F H05 RN-F ● H05 RR-F ● H05 VV-F ● H05V2V2-F (T90) ● H05BB-F.

3. Le conducteur de mise à la terre doit être relié à la borne

- La longueur du conducteur de terre sera supérieure de 2 cm à celle des conducteurs de phase.

1. Immobilisez-le à l'aide du serre-câble.

2. Assurez-vous que le branchement effectué à la plaque à bornes est en concordance avec la tension du réseau (voir tableau n°1).

3. Remontez et vissez le capot de protection situé à l'arrière de l'appareil.

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-verte ne doit pas être coupé par l'interrupteur. La longueur du conducteur de terre sera supérieure de 2 cm à celle des conducteurs de phase.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

Si le cordon de raccordement doit être remplacé, commandez-le auprès de votre magasin vendeur et faites-le remplacer par un électricien qualifié.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Important : Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

-

ES

DA

DE

EL

EN

FR

IT

NL

PT

SV

FI

ARTHUR MARTINS Electrolux

1

Fabricante

Mærke

Hersteller

Προμηθευτής

Manufacturer

Fabricant

Costruttore

Fabrikant

Fabricante

Leverantör

Tavarantoimitaja

2

Modelo

Model

Modell

Movtέλο

Model

Modèle

Modello

Model

Modelo

Modell

Malli

E6866MCW

3

Clase de eficiencia energética

Relativt ener-gifotbrug

Energieeffizi-enzklasse

Taζη ενεργειακής απόδοσης

Energy efficiency class

Classement selon son efficacité énergetique

Classe di efici-cienza energetica

Energie-efici-cienteklasse

Classe de efici-ência energética

Energieffekti-vitetsklass

Energi-atehok-kuusluokka

4

- Calentamiento convencional:

- Traditionel opvarmning

- Konventionelle Beheizung

- Συμβυτική

- Conventional

- Classique

- Convezione naturale

- Conventioneel

- Convencional

- Conventionell värming

- Yla-alalämpö

5

- Convección forzada

- Varmluft

- Um/Heißluft

- Me κυνάωφεία θερομού υπρι

- Forced air convection

- Convection forcée

- Convezione forzata

- Geforceerde luchtconvectie

- Conveção torçada de ar

- Värmning med varmluft

- Kiertolima

Consumo de energia Função de ca-lentamiento:

Energilorbrug Opvarmnings-funktion:

Energieverbrauch Beheizung:

Κυννάλιστη ενεργειος Αετοχγγία Ωέρωντης

Energy consumption Heating function:

Consommation d'énergie Fonction chauffage:

Consumo di energia Funzione di riscalcamento:

Energieverbruk Verhittings-functie:

Consumo de energia Função de aquecimento:

Energiförbrukning Vämmings-funktion:

Energián-kulutus Kuumennrusta pa:

6

- Calentamiento convencional

- Traditionel opvarmning

- Konventionelle Beheizung

- Συμβυτική

- Conventional

- Classique

- Convezione naturale

- Conventioneel

- Convencional

- Conventionell värming

- Yla-alalämpö

0,79 kWh

7

- Convección forzada

- Varmluft

- Um/Heißluft

- Me κυνάωφεία θερομού υπρι

- Forced air convection

- Convection forcée

- Convezione forzata

- Geforceerde luchtconvectie

- Conveção torçada de ar

- Värmning med varmluft

- Kiertolima

0,78 kWh

8

- Vapor

- Damp

- Dampf

- Ατμοσ

- Steam

- Vapeur

- Vapore

- Stoom

- Vapor

- Anga

- Höyry

9

Volumen noto (litros)

Netto-volumen (liter)

Neto-volumen (Läer)

Ωφέλιμος ογκος (λιτρι)

Usable volu-me (litres)

Volume utile (litros)

Volume utile (litri)

Netto volume (liter)

Volume útil Litros

Användbar volym (liter)

Käyttötilavuus (litraa)

56

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●● ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●—●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●○●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●C●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

Tiempo de cocción con carga normal:

Tilberechningstid ved standardbe-lastning:

Kochzeit bei Standard-beladung:

Xρόνος για νήσιαο τυσσσιανημένου φορτίος

Time to cock standard load:

Temps de cuisson en charge normale:

Tempo necessario per cottura carico normale:

Bereidings-tijd bij stan-deardbela-sting:

Tempo de cozedura da carga-padrão:

Tillagningstid für en stan-dardlast:

Paistoaika vakiokuormalia:

10

- Calentamiento convencional:

- Traditionel opvarmning

- Konventionelle Beheizung

- Συμβυτική

- Conventional

- Classique

- Convezione naturale

- Conventioneel

- Convencional

- Conventionell värming

- Yla-alalämpo

43 min.

11

- Convección forzada

- Varmluft

- Um/Heißluft

- Me κυκλο-φερία θερμού υπρι

- Forced air convection

- Convection forcée

- Convezione forzata

- Geforceerde luchtconvectie

- Conveção torçada de ar

- Värmning med varmluft

- Kiertolima

41 min.

12

Superficie de la placa de coccon de mayor tamaño

Arealet af den største bageplade

Größe des größten Backblechs

Η μεγαλίστη στηφένται νημπατος ικοφαζέρενη

The area of the largest baking sheet

Aire de la surface de la plus grande plaque pour patisserie

Superficie del piano di cottura più grande

Oppervlakte van de grootste bakplaat

Área da superficie da maior piaca de pastelaria

Ytan för den största bakpläten

Suurinman leivinpell nala

1130 cm2

13

Ruido [dB (A) re 1 pW]

Lydeffakt-niveau dB (A) (Sta)

Geräusch (dB (A) re 1 pW)

Σύριβος [dB (A) und 1 pW]

Noise (dB (A) re 1 pW)

Bruit [dB (A) re 1 pW]

Rumore [dB (A) re 1 pW]

Geludsniveau dB (A) re 1 pW

Nivel de ruido dB (A) re 1 pW

Bullernivå dB (A)

Ääni (dB (A) re 1 pW)

● Más eficiente	Bassi consumi
Lavi forbrug	Efficient
Niedriger Verbrauch	Mais eficiente
Pro eraduracé	Låg förbrukning
More efficient	Vahän kuiurtava
Econome

Menos efficiente Alti consumi Hojt forbrug Inefficient Hoher Verbrauch Menos efficiente Alóttapó stredetivé Hög förbrukning Less efficient Paljon kuluttava Peu économe

●●	12 | «Volumen neto/Nettovolumen/Dapéjmuç óykoç/Usable volume/Volume utile/Netto volume/Volume util/Användbar volym/Käyttöttäluvus	< 35 |
●●●	35 | «Volumen neto/Nettovolumen/Dapéjmuç óykoç/Usable volume/Volume utile/Netto volume/Volume util/Användbar volym/Käyttöttäluvus	< 65 |
●●●●	65 | «Volumen neto/Nettovolumen/Dapéjmuç óykoç/Usable volume/Volume utile/Netto volume/Volume util/Användbar volym/Käyttöttäluvus	2002/40/EC
