Caractéristiques techniques	Cuisinière Arthur Martin-Electrolux TG4018T, 4 foyers, four à convection, classe énergétique A
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Capacité du four	60 litres
Type de cuisson	Convection naturelle
Fonctions du four	Gril, cuisson traditionnelle, chaleur tournante
Utilisation	Facilité d'utilisation avec commandes mécaniques, affichage des températures
Entretien	Nettoyage facile grâce à la surface émaillée, possibilité de nettoyage à la vapeur
Sécurité	Système de sécurité enfant, protection contre la surchauffe
Accessoires inclus	Grille de cuisson, plat à rôtir
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - TG4018T ARTHUR MARTIN ELECTROLUX

Comment allumer la cuisinière Arthur Martin-Electrolux TG4018T ?

Assurez-vous que la cuisinière est branchée. Tournez le bouton de sélection de la température sur le mode désiré et appuyez sur le bouton d'allumage.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est bien branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer la surface de cuisson de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits contenant des acides forts ou des abrasifs.

La cuisinière émet un bruit étrange, que faire ?

Un bruit peut être normal pendant le fonctionnement. Si le bruit est inhabituel, débranchez la cuisinière et contactez le service après-vente.

Comment régler la température de cuisson ?

Tournez le bouton de contrôle de la température jusqu'au niveau désiré. Consultez le manuel d'utilisation pour des conseils spécifiques sur les niveaux de cuisson.

Que faire si le four ne fonctionne pas ?

Vérifiez si le four est allumé et que la température est réglée. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment utiliser la fonction de minuteur sur la cuisinière ?

Réglez le minuteur en tournant le bouton correspondant à la durée souhaitée. Le minuteur émettra un signal sonore à la fin du temps imparti.

La lumière du four ne s'allume pas, que faire ?

Vérifiez l'ampoule du four. Si elle est grillée, remplacez-la par une ampoule compatible. Si le problème persiste, contactez un technicien.

Comment déverrouiller le panneau de contrôle ?

Appuyez sur le bouton de verrouillage pendant quelques secondes jusqu'à ce que le voyant s'éteigne.

Où trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'Electrolux ou en contactant leur service client.

MODE D'EMPLOI TG4018T ARTHUR MARTIN ELECTROLUX

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour eviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modele).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez ainsi des risques matieriel et corporel.
Débranchez vous apparaill avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour éxcarter le risque d'électrocution.
Si voire appareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximate ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant et après le fonctionnement, les recipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlle.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de voustre appareil.

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pourvoresecurite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immidiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utiliser votre apparéil, assurez-vous qu'il a été correctement raccordé pour le type de gaz distribué.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant desteroler un récipient.
• N'utilise jamais votre table à vide (sans récipient dessus).
  Assurez-vous que les manettes sont toujours en position arrêt | lorsque l'appareil n'est pas utilisé.
• N'utilise pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectues que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximé de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aerosols, ..)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laïsez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un apparéil électrique à proximité de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flammme régulière, nettoyez-le soigneusement. Si l'inconvénient subsiste, faites appel au service après-venture.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.

• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous évitez un mauvais fonctionnement des brûleurs et des bougies d'allumage.

• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.

• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veiliez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• Veillez à ne rien laisser sur la table pendant et après l'utilisation des zone de cuisson (torchons, feuilles d'aluminium, plastique, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• N'utilisez que les accessoires livrés avec votre apparéil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuees par un personnel qualifie et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installerateur qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.
• Cette table est concise pour fonctionner en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.

En cas d'anomalie de fonctionnement, le vendeur de vous appeareil est le premier habilite à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service ÀpreS Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Sommaire

A l'attention de l'utilisateur A l'attention de l'instantiateur

Avertissements importants 3

Comment dire your notice d'utilisation? 4

Description de l'appareil 5

Utilisation de votre table de cuisson 6

Conseils d'utilisation 7

Entretien et nettoyage 8

Garantie 9

Plaque signalétique 9

Service après Vente 9

Caracteristiques techniques 10

Installation 11

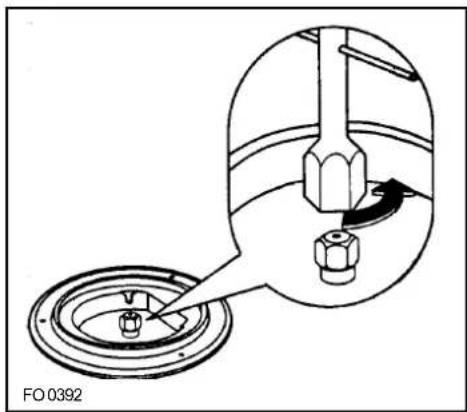

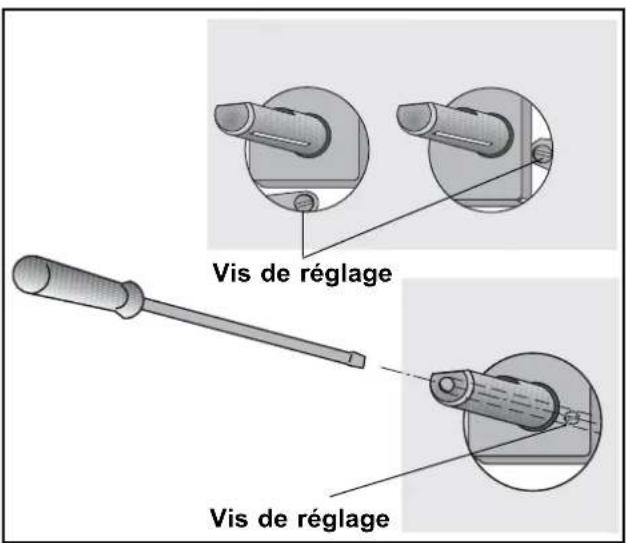

Adaptation des brûleurs au gaz utilisé 13

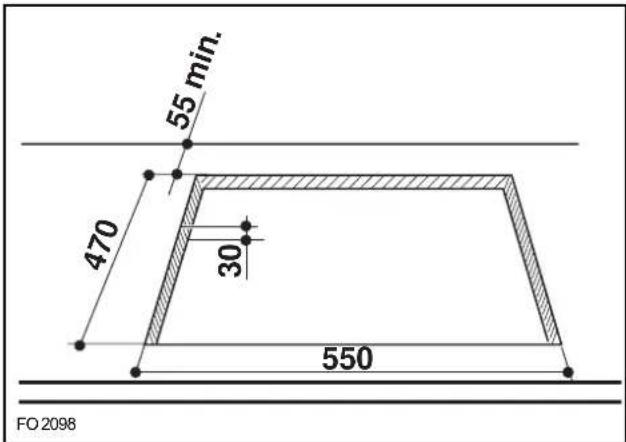

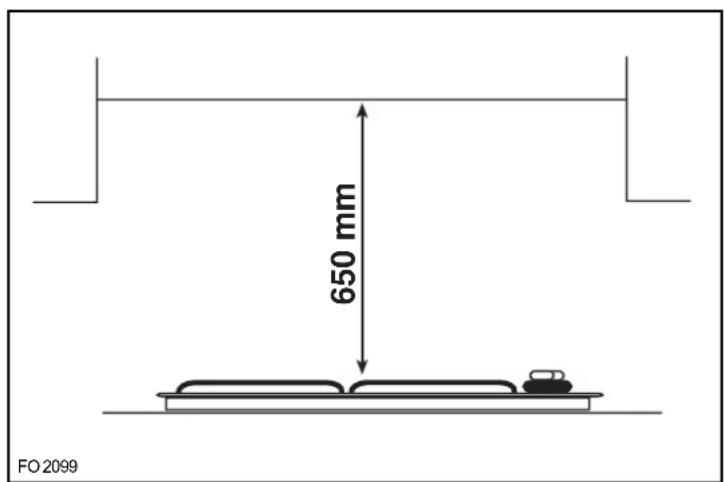

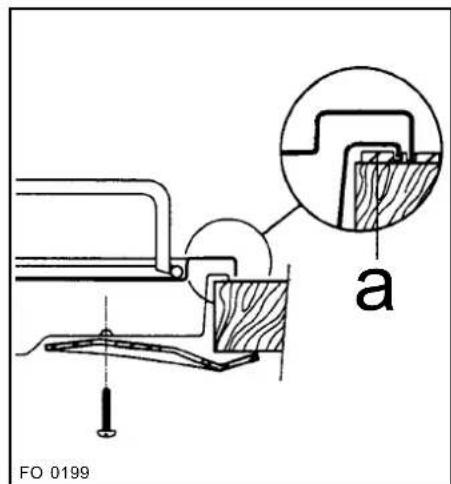

Encastrement 14

Possibilities d'encastrement

15

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommendations

Informations sur l'environnement

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

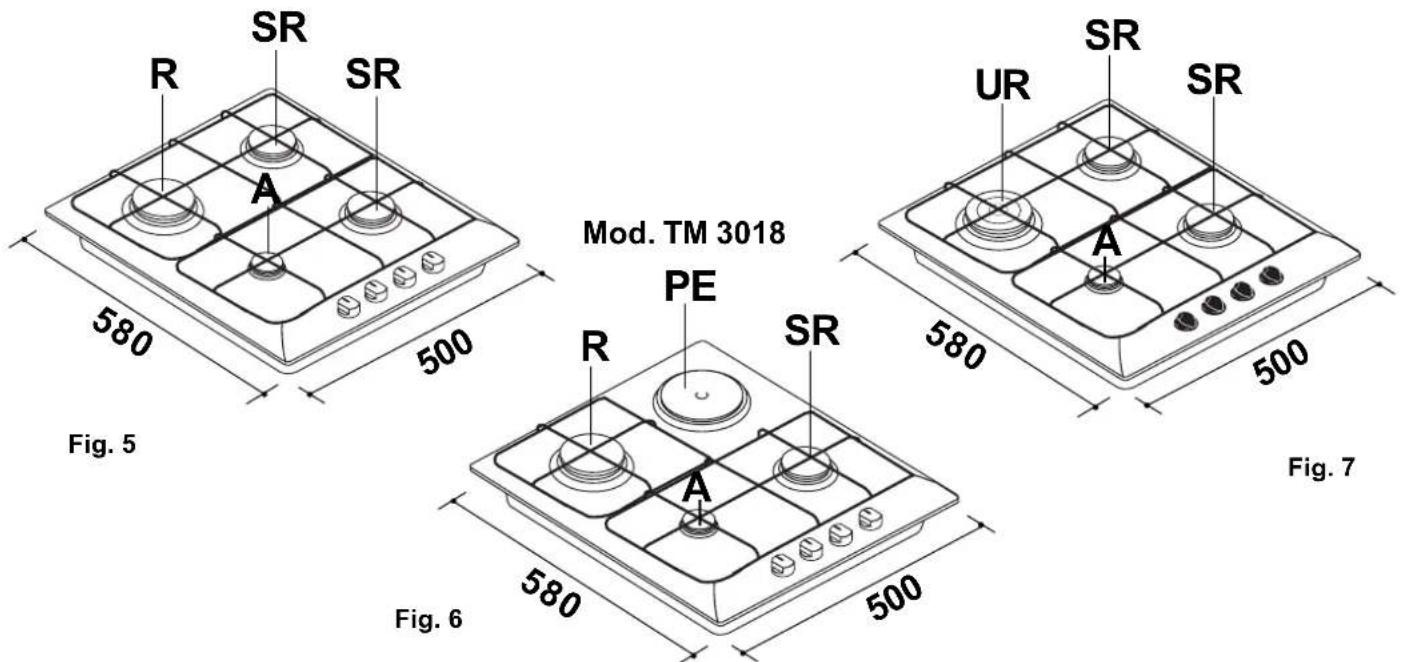

Description de l'appareil

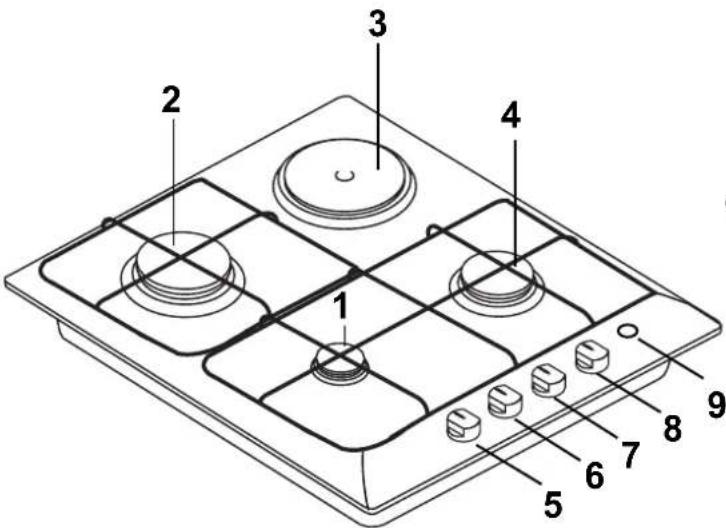

Modèle TM 3018

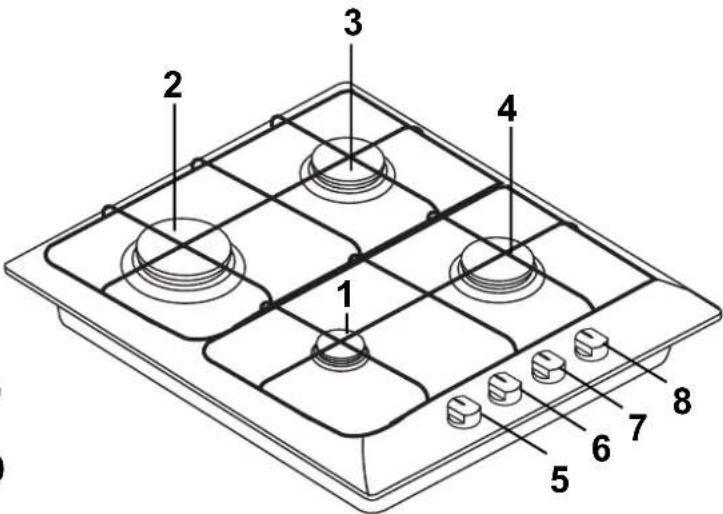

Modèle TG 4018

1 Brûleur auxiliaire
2 Brûleur rapide
3 Plaque électrique
4 Bruleur semi-rapide
5 Manette de commande de la plaque électrique
6-8 Manettes de commande des brûleurs
9 Voyant de fonctionnement de la plaque

1 Brûleur auxiliaire
2 Brûleur rapide
3 Bruleur semi-rapide
4 Brûleur semi-rapide
5-8 Manettes de commande des brûleurs

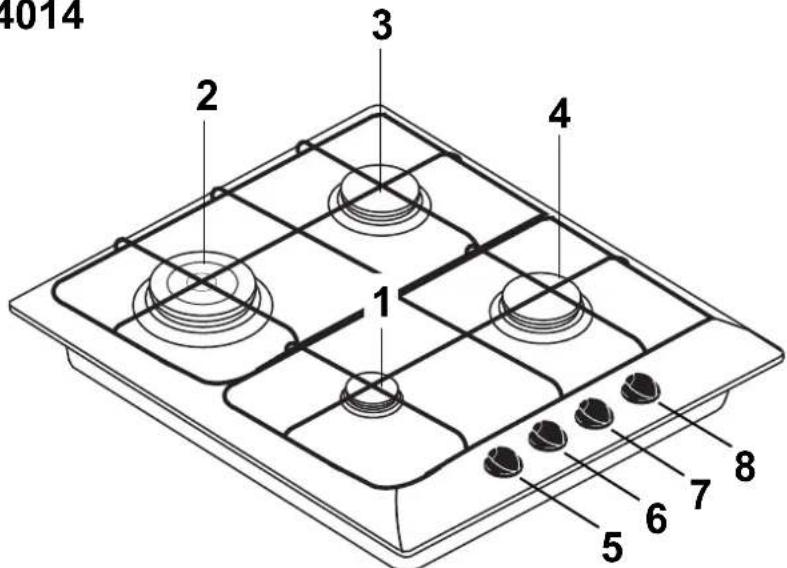

Modèle TG 4014

1 Brûleur auxiliaire
2 Brûleur ultra-rapide (triple couronne)
3 Brûleur semi-rapide
4 Brûleur semi-rapide
5-8 Manettes de commande des brûleurs

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= Position arrêt

Débit maximum et allumage automatique

= Débit minimum

L'allumage des brûleurs

Chaque brûleurs est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un bruleur

1. Appuyez sur la commande du brûleur besoini, et tournez-la vers la gauche jusqu'àu repère de début

maximum (

Mod. TM 3018 - TG 4018: Maintenez la commande enforcée, pendant 5 secondes environ après l'apparition de la flamme pour activer la sécurité thermocouple.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

1. Placez le recipient sur le bruleur.
2. Réglez le débit selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pour eteindre le bruleur

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt (●).

Lorsque you faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

La plaque électrique (Mod. TM3018)

Cette table de cuisson est équipée d'une plaque électrique à 7 positions.

Pourmettre enfonnementmentla plaque,tournez lamanette correspondante sur la positiondésirée.

Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la droite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1: allure de chauffe minimale

Position 6: allure de chauffe maximale

Lorsque you faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des sauces, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crépes, biftecks
6	Biftecks, tranches de viande, biscuits, saisie de viande

i Conseils d'utilisation

Les brûleurs

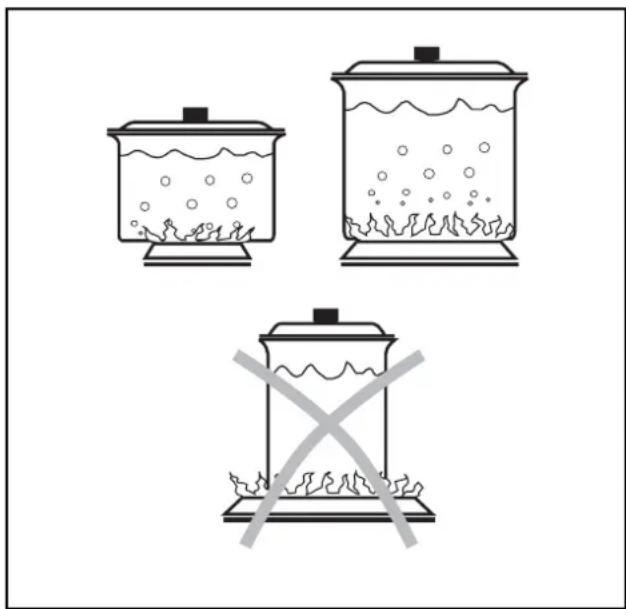

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des recipients adaptés au diamètre des brûleurs.

Bruleur ultra-rapidediametre 16-26 cm

Bruleurrapidediametre 16-26cm

Brûleur semi - rapide diamètre 18-20-22 cm

Brûleur auxiliaires diamètre 10-14-16cm

• Ne placez un réseau sur un brûleur qu'après avoir allumé celui-ci.
  N'tutilisez que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du réseau.
• Si vous doivent des membres dont le diamètre est important, nous vous recommendons d'effectuer vos cuissons sur le brûleur avant gauche, afin d'éviter la détérioration des manéttes de commande.
• Surveillance attentivement la cuisson lorsque vous faites des fritures : l'huile ou laGRAisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si la flamme d'un brûleur s'est int accidentellement, ramenez la manette correspondante sur la position arrêt et attendez une minute avant de rallumer le brûleur.
  L'utilisation continue et intensive de votre table de cuissondemande une aérationsupplémentaire:ouvrez une fenetre ou augmentez la puissance d'aspiration mecanique (si existante).

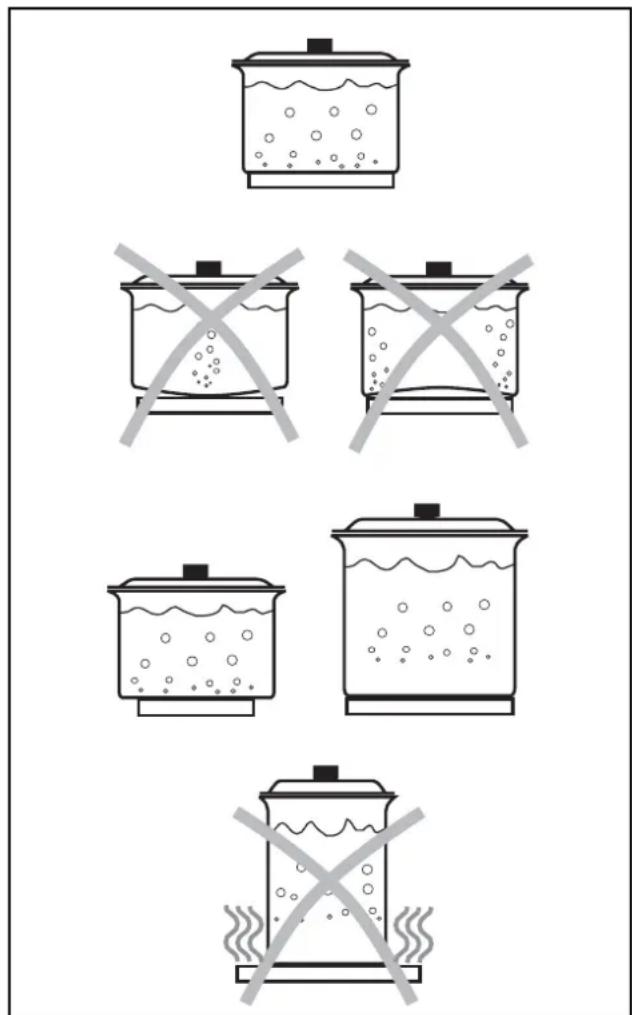

La plaque électrique (Mod. TM 3018)

• Choisissez des reçipients à fond écais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
• Ne faites pas chauffer la plaque à vide et n'interposez chaque produit ou matériel entre la plaque et le recipient.
• Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
• Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manéttes sont sur la position arrêt ● et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, ennant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite Brosse en acier.
• Gardez les couronnées des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez demonté les brûleurs pour les nettoyer, voirlez à remettre correctement en place les couronnées et chapeaux de brûleurs parfaitement secs.

Les grilles émailées

• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.

Les manettes

Utilissez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.

Assurez-vous que la manette soit sur la position "Arrêt".
- Retirez la manette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucun cas du liquide ou du produit d'entretien ne doit penetre r à l'intérieur du caisson ou se situent les éléments electriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoullement dans les orifices de la table.
  Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus dans le commerce.

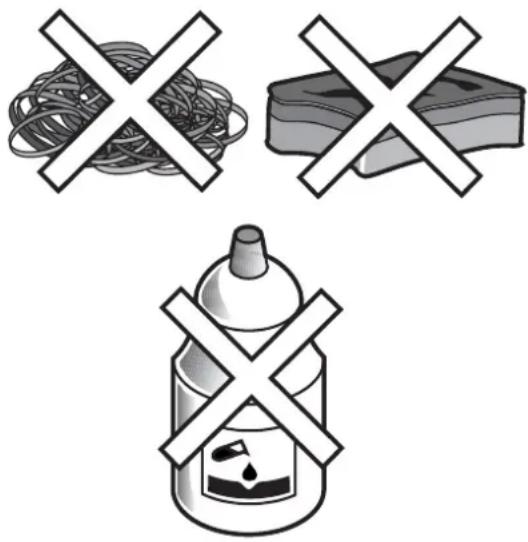

• N'utilisez pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou d'éponge à face abrasive.
• N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.

La plaque électrique (Mod. TM3018)

• Àprous chaqueutilisation,essuyezla plaque avec un papier absorbant. Elle doitetre maintenue bien seche.Sinecessaire,faites-lachauffer au préalable pour carboniser les salissures trop adhérentes.
• De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouvez égalément des produits spécifique de protection et d'entretien dans le commerce.
• Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ceTraitement, il pourrait subsister des "peluches" surson revêtement. Attendez son complet refroidissement.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur
répondra à toutes vos questions concernant l'achat de
votre appeareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES VENTE, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...,), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

Caracteristiques techniques

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

(voir chapitre "Encastrement")

Largeur: 550mm

Profondeur: 470mm

Puisance des bruleurs

Bruleur Ultra-rapide (triple couronne) 4,0 kW

Bruleur Rapide 3,2 kW

Bruleurs Semi-rapide 2,0 kW

Brûleur Auxiliaire 1,0 kW

Puisance de la plaque electrique (Mod. TM 3018)

Plaqueélectrique(Ø145)1,5kW

Alimentation: 230V - 50Hz

Air nécessaire à la combustion 16 m

3/h

Catégorie: II 2E+3+

Appareil réglé en Usine pour fonctionner avec gaz type G20/G25 - 20/25 mbar

Cet apparéil est conforme aux Directives Communitaires CEE suivantes:

-73/23 -90/683 (Basse Tension);
-90/396(Appareil Gaz)
-89/336 (Compatibilité Electromagnétique);
-93/68 (Directives Générales);
et modifications successives.

Installation

Emplacement

Les meubles juxtaposés aux côts de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci. Les bords latéraux de la découvert pratiquée doivent se trouver à au moins 100mm . des murs ou des meubles lateraux.

Les meubles suspendus ou les hottes doivent etre installés à une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matérielux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectuels par un personnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Régles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquefies à l'intérieur desBATIMENTS d'habitation et leurs dépendances;
  Norme DTU P 45 · 204, Installations de gaz (anciennement DTU n. ^ 61 - installation de gaz - Avril 1982 +additif n. ^ 1 Juillet 1984);
• Règlement Sanitaire Départemental.

Pour les appareils raccordés au réseau électrique:

• Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommendations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les appeareils de l'installation et vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est reglé pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraphe "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 1).
2) Orientelez raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz (Fig. 2 - Exemple d'alimentation avec tube rigide).
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

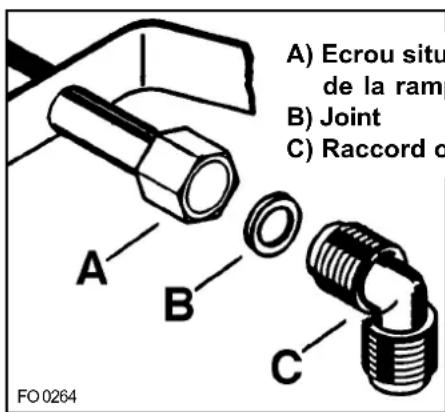

A) Ecrou situé à l'extrémite de la rampe
B) Joint
C) Raccord orientable

Fig. 1

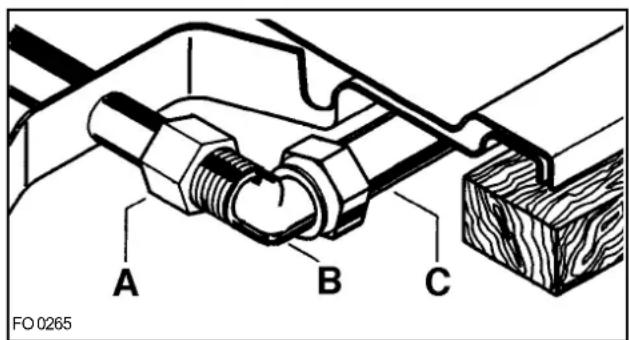

Fig. 2

A) Ecrou
B) Raccord orientable
C) Tube rigide

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides metalliques (cuivre avec embout mécanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible conforme à la norme XPD 36-112 ou un flexible metallique conforme à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interpolant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivee du gaz et I'éventuel régulateur de pression. En cas d'anomalie remplacez la piece défectueuse.

Pour garantir un bon fonctionnement et uneonnebene, il est necessaire de proceder periodiquement au graissage des robinets de reglage du gaz. Confiez cette operation a un technicien qualifie.

Branchement Electrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

L'appareil est livre aVECable d'alimentation.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplaced que par un professionnel qualifié; utilisez un cable de type H05RR-F, H05V2V2-F (T90) ou H05 BB-F d'une section adaptée à la charge.

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiante.

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs (Fig. 3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'éallonage (collée à côte du tuyau d'alimentation en gaz) par cette correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table).

B. Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du débit réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

Vissez à fond la vis (Fig. 4), celle-ci étant déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette de la position de débit minimum et vice versa, que la flamme ne s'est int pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuées ainsi après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 3

Fig. 4

TYPE DE DÉBIT DÉBIT BRULEUR	DéBIT CALORIFIQUE CALORIFIQUE NOMINAL MINIMUM	FIQUE CALORIFIQUE	NOMINAL
			GAZNATUREL			GAZ BUT.-PROP. 28-30/37 mbar
			Repèr m injecteur 100/mm	3/h Repèr e		injecteur 100/mm
				G20 G25 20 mbar	25 mbar		G30 G31
Auxiliaire (Petit)	1,0	0,33	70	0,095	0,111	50	73	71
Semi-rapide (Moyen)	2,0	0,45	96	0,190	0,221	71	145	143
Rapide (Grand)	3,2	0,65	121	0,305	0,354	88	233	229
Ultra-rapide (Triplecouronne)	4,0	1,20	146	0,381	0,443	98	291	286

Encastrement

Mod. TG 4018

Mod. TG 4014

Les dimensions sont indiquées en millimétres.

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

Cotés d'encastrement (Fig. 5-6-7)

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 8.

Les bords latéraux doivent se couver à au moins 100 mm des murs ou des meubles latéraux.

La fixation de la table au meuble doit être effectuee de la façon suivante:

• placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement;
• placez la table dans la niche d'encastrement en la centrant correctement;
• fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 9). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisementenlever.

Les bord de la table de cuisson forme un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.

L'encastrement de la table de cuisson au dessus d'un lave-vaisse, d'un réfrigerateur, d'un congélateur, d'un four, ou d'un lave linge est déconseille lorsque le constructeur de ces apparils électroménagers ne l'a pas formellement prévu.

A = Brûleur auxiliaire

SR= Bruleur semi-rapide

R = Bruleur rapide

UR = Brûleur ultra-rapide (triple couronne)

PE = Plaque électrique

Fig. 8

Fig. 9

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20~mm

Reportez you à la Fig. 10.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

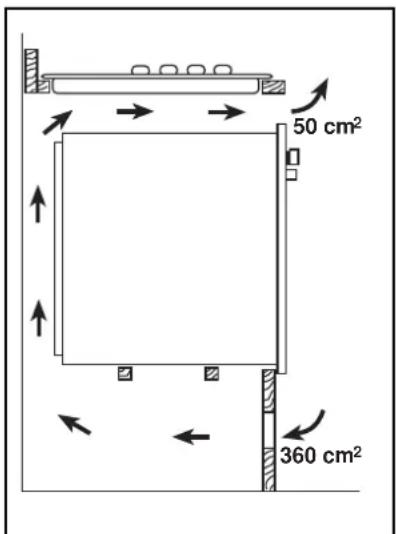

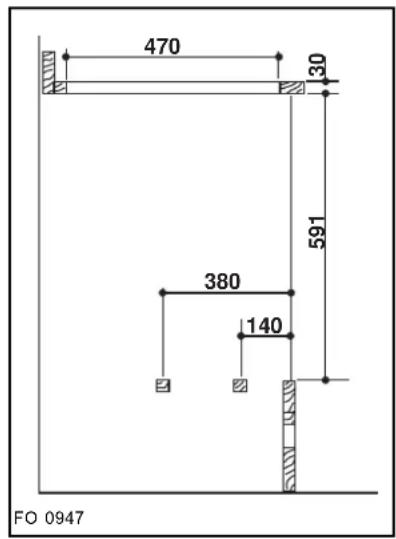

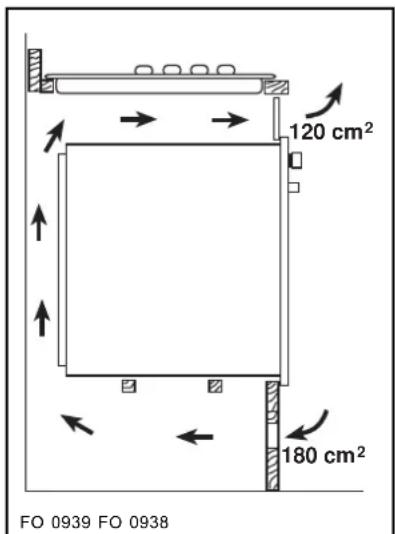

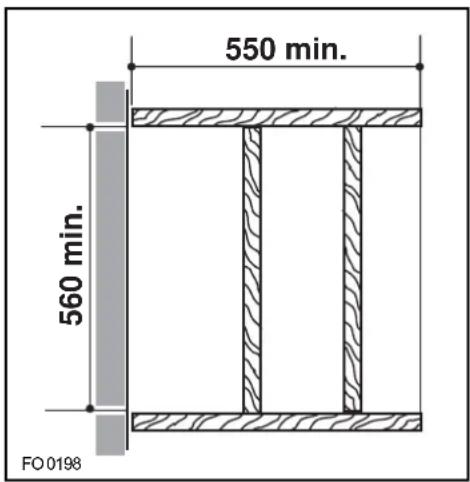

Pour les cotes d'encastrement reportez vous aux Fig. 11 et 14. Prévoir deux supports pour l'aération. Les figures 13 et 14 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectuels séparément.

Les meubles suspendus ou les hottes doivent etre installes a une hauteur minimale de 650~mm au-dessus de la table de cuisson (Figure 15).

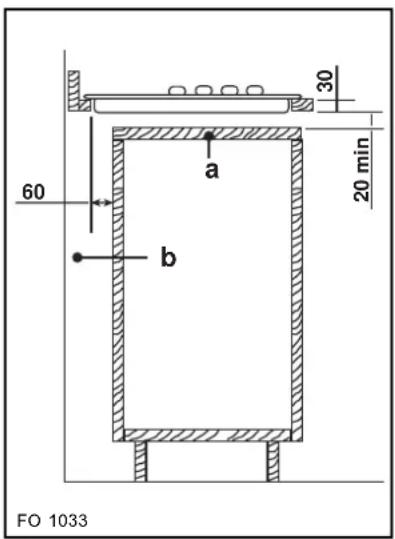

Fig. 10

a) Tablette amovable
b) Espace eventuel pour les raccordements

Fig. 11

Fig. 12

Fig. 13

Fig. 14

Fig. 15
