ADC 5310 - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de sèche-linge	Condensation
Capacité de chargement	7 kg
Classe énergétique	B
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids	35 kg
Niveau sonore	65 dB
Programmes de séchage	Standard, délicat, rapide, anti-froissage
Affichage	Écran LED
Filtre à peluches	Amovible et lavable
Entretien	Nettoyage régulier du filtre et du réservoir d'eau
Sécurité	Système de protection contre la surchauffe
Garantie	2 ans
Informations supplémentaires	Installation facile, compatible avec un évacuation extérieure

FOIRE AUX QUESTIONS - ADC 5310 ARTHUR MARTIN ELECTROLUX

Que faire si mon sèche-linge Arthur Martin-Electrolux ADC 5310 ne démarre pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée et que le programmateur est réglé sur un cycle de séchage.

Pourquoi mon sèche-linge ne chauffe-t-il pas ?

Cela peut être dû à un filtre à peluches obstrué ou à un conduit de ventilation bloqué. Nettoyez le filtre et vérifiez que le conduit d'évacuation n'est pas obstrué.

Comment savoir si mon sèche-linge est en panne ?

Si l'appareil ne s'allume pas et que vous avez vérifié l'alimentation électrique, il peut y avoir une défaillance interne. Dans ce cas, contactez le service après-vente.

Mon linge est encore humide après le cycle de séchage, que faire ?

Vérifiez que la charge de linge n'est pas trop importante. Un chargement excessif peut empêcher un séchage efficace. Essayez de réduire la charge et relancez un cycle.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Le filtre à peluches se trouve généralement à l'avant de l'appareil. Retirez-le, videz les peluches et rincez-le à l'eau tiède. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Le sèche-linge émet un bruit inhabituel, que faire ?

Un bruit anormal peut être causé par des objets coincés dans le tambour ou un problème mécanique. Vérifiez l'intérieur du tambour et, si le bruit persiste, contactez un technicien.

Pourquoi mon sèche-linge affiche-t-il un code d'erreur ?

Les codes d'erreur indiquent généralement un problème spécifique. Consultez le manuel d'utilisation pour identifier le code et suivre les instructions de dépannage appropriées.

Comment réduire la consommation d'énergie de mon sèche-linge ?

Utilisez des cycles de séchage à basse température et évitez de surcharger l'appareil. Pré-séchez le linge en l'essorant bien avant de le mettre dans le sèche-linge.

Puis-je utiliser des assouplissants dans mon sèche-linge ?

Il est recommandé de ne pas utiliser d'assouplissants dans le sèche-linge, car cela peut endommager le filtre à peluches et réduire l'efficacité de l'appareil.

Mon sèche-linge dégage une odeur désagréable, que faire ?

Cela peut être dû à des peluches accumulées ou à de l'humidité. Nettoyez le filtre à peluches et assurez-vous que le conduit d'évacuation est propre. Si l'odeur persiste, contactez un professionnel.

MODE D'EMPLOI ADC 5310 ARTHUR MARTIN ELECTROLUX

Pour une vie plus facile.

Sécurité

Lors de sa fabrication, cet appeareil a ete construit selon des normes, directives et/ou decrets pour une utilisation sur le territorie français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni des ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
Votre appoareil a ete concu pour etre utilise par des adults. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vos evitez ainsi des risques materiel et corporel.
Débranche vous apparaïev avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equiped d'un éclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de cette commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de sechage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet apparéil pour exclure tout risque d'incendie.

Veuillez maintainer dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Sécurité 2

A l'attention de l'utilisateur

Avertissements importants 4

Utilisation 4

Installation 4

Protection de l'environnement 4-5

Description de l'appareil 5

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6-8

Comment faire un séchage? 9-10

Guide des programmes 11

Guide de séchage 12

Garantie 16

A l'attention de l'installateur

Caracteristiques techniques 16

Réglage de la conductibilité 17

Installation 18

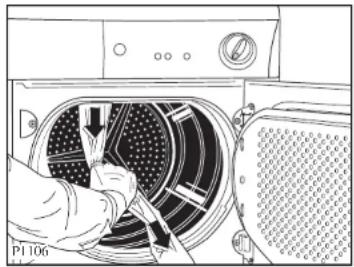

Débridge 18

Emplacement 18

Raccordement electrique 18

Installation en colonne 18

Kit de vidange de I'eau de condensation 18

Réversibilité de la porte 18

Entretien et nettoyage 13

Nettoyage extérieur 13

Nettoyage de la porte 13

Nettoyage des filtres 13

Nettoyage du condenseur d'air 13

Vidange du bac d'eau de condensation 14

Nettoyage de la grille d'aspiration 14

Nettoyage du tambour 14

Remplacement del ampoule 14

En cas d'anomalie de fonctionnement

ServiceAprés-Vente 15

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conserve cette notice d'utilisation avec votre apparériel. Si l' apparériel devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont ete redigés pour votresecurite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livreon dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été confu.
  Risque d'incendie: ne faites pas secher dans.
  votre的应用el du linge qui a eté taché ou umbibe d'huile vegétale ou d'huile de cuisson.
  Risque d'incendie: si vous avez prétraité votre linge avec du detachant (spray ou liquide) avant lavage, effectuez un cycle de rincavage supplémentaire avant de le charger dans toute seche linge.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranchetzoujours l'appareil après sonutilisation.
• Tout le linge à secher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une explosion.
• Ne sechaç en aucun cas des chaussures (tennis, etc.), car elles pouraient s'encastrer entre la porte et le tambour, bloquant ce dernier.

• Contrôlez qu'un briquet n'est pas resté dans une poche.
  Laissez la porte entrouverte lorsque le seche-linge n'est pas utilisé, mais veilze à ce que les enfants ne s'enferment pas dans l'appareil.

• Nettoyez les filtres après chaque utilisation.

• N'utilise jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• Evitez l'accumulation de poussière autour de l'appareil pour permettre à l'air de circuler librement.
  N'essayez jamais de réparer l'appareil
  vous-méme. Les réparations effectuees par du personnel non qualifié peuvent provoquer des
  dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié. Avant de proçeder au branchement de votre apparéil, lisze attentivement les instructions figurant au chapitre "Raccordement électrique".
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faîtes attention lors de son déplacement.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

Tous les materiaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.
- Si vous procédez à la mise à la casse de votre ancien apparèil, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparèil et neutralisez le dispositif de ferméture de la porte.
- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil

est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs.

• En cas d'intervention sur votre apparell, exigez du service après-venture les pièces de rechange certifiées Constructeur.

Elimination de I'ancien apparéil!

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedie a cet effet (collecte et recyclage du materiel electrique et electronique).En precedant a la mise au rebut reglementaire de I'appareil, nous preservons I'environnement et notre securite, s'assurant ainsi que les dechets seront Traits dans des conditions appropriées.Pour obtenir plus de detalls sur le recyclage de ce produit,veuillez prendre contact avec les services de�te commune ou le magasin ou vous ave effectue I'achat.

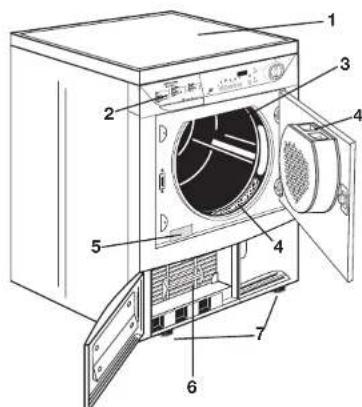

Description de l'appareil

Votre apparéil

1 Plan de travail
2 Bac d'eau de condensation
3 Eclairage interieur (1)
4 Filtres
5 Plaque signalétique
6 Condenseur d'air
7 Pieds régibles

Il s'allume, porte ouverte, lorsque la machine est sous tension (manette du programmeur sur un programme/temps de sechage).

Utilisation de votre sèche-linge

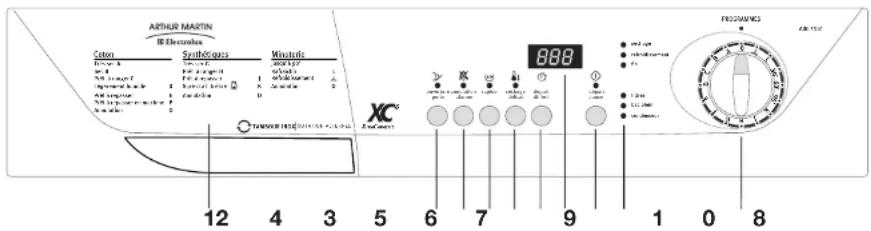

Le bandeau de commandes

1 Guide des programmes

Il vous aidera àCHOISIR le programme convenant les
mieux à votre linge.

2 Touche "ouverture porte"

Appuyez sur cette touche pour ouvrir la porte. Le voyant correspondant s'allume.

Cela n'est possible que lorsque la machine est sous tension (manette du programmeur sur un programme/temps de sechage).

Si la porte est ouverte en cours de programme, celui-ci s'interrrompt. Pour faire redemarrer le programme après fermeture de la porte il faut enclencher la touche DEPART/PAUSE.

3 Touche annulation alarme

Des signaux sonores retentissant

• lors de la sélection du programme et l'encclusionement des touches;
• en cas de selection erronee des options;
• si l'on essais de changer le programme ou les options en cours de programme
• à la fin du programme;
• lorsque le bac d'eau de condensation est plein;
• en cas d'anomalie de fonctionnement;
• lorsque le portillon en bas est ouvert.
  Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme dans tous les cas décrits en haut.
  Levoyant correspondant s'allume.

4 Touche "rapide"

En appuyant sur cette touche on obtient une réduction de la durée dans les programmes "coton" TRES SEC, SEC et PRET A RANGER. Le voyant correspondant s'allume.

Cette fonction n'est pas compatible avec l'option "sechage délicat".

5 Touche "sechage délicat" 1

L'enclement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Le voyant correspondant s'allume.
Cette option est utilisable aussi dans le séchage chronométrique.
Si la touche n'est pas enclenchée le chauffage s'effectuera a pleine puissance.
Cette fonction n'est pas compatible avec l'option "rapide".

6 Touche "départ différé"

Le départ différé vous permet de retarder le départ d'un programme jusqu'à 12 heures (pour profiter éventuellesment d'un tarif de nuit avantageux).

Il faut appuyer sur cette touche après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche "départ/pause".

A chaque pression de la touche le temps augmente de 30 minutes jusqu'à affichage de "2 heures", ensuite il s'affiche d'heure en/heure.

Le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence apparait sur I'ecran d'affichage pendant 2 secondes environ. La durée du programme s'affiche ensuite.

Le décompte commence après avoir appuyé sur la touche DEPART/PAUSE.

Pour annuler le départ différé, appuyez sur la touche DEPART/PAUSE, appuyez ensuite sur la touche DEPART DIFFERE jusqu'à ce que le symbole ^ apparaisse sur I'écran.

Appuyez de nouveau sur la touche DEPART/ PAUSE.

En annulant le départ différé, l'écran affiche la durée du programme de séchage préalablement sélection.

Durant la durée du départ différé il n'est pas possible de changer celui-ci et le programme selectionné. Si cela est nécessaire, tournez le programmateur sur "O", selectionné le nouveau programme et les options souhaitemes, affichez le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence et appuyez sur la touche DEPART/PAUSE.

Par contre il est possible de changer ou annuler les options seulement après avoir mis l'apparell en PAUSE. Appuyez de nouveau sur la touche DEPART/PAUSE à la fin de cette operation.

Si vous devez ajouter d'autre linge il vous suffit d'ouvir la porte. Apres fermetre appuyez de nouveau sur la touche DEPART/PAUSE pour que le décompte recommence.

7 Ecran d'affichage

L'écran fournit les informations suivantes:

Durée du programme choisi
Départ différé
- Fin du programme
- Sélection erronée des options
Code d'alarme

Durée du programme choisi

Après avoir sélectionné le programme, sa durée (en heures et minutes) apparait sur l'écran. Elle est calculée automatiquement en fonction de la charge maximum prévue pour chaque type de linge et les différents dégrés de sechage.

Après le départ du programme, le temps restant s'actualise toutes les 5 minutes.

Départ différé

Si on a selectionne cette option à l'aide de la touche correspondante (12 heures maximum), le nombre d'heures ou de minutes au bout desquelles vous souhaitez que le programme commence apparait sur I'ecran pendant 2 secondes environ. La durée du programme s'affiche ensuite.

Le décompte s'actualise toutes les 30 minutes jusqu'à affichage de "90 minutes" et ensuite toutes les heures.

• Fin du programme

Un zéro clignotant apparait sur l'écran à la fin du programme après la phase anti-froissage.

• Sélection erronée des options

Si lors de la selection du programme de sechage vous choisissez une option non compatible avec ce programme, le code Err apparait sur I'ecran d'affichage.

Ce code apparait aussi en cours de programme si vous enclenchez une des touches ou si I'on tourne le programmateur sur une autre position.

Code d'alarme

En cas d'anomalie de fonctionnement un code d'alarme apparait sur I'ecran (p.ex. £27). Voir informations plus détaillées au chapitre "En cas d'anomalie de fonctionnement".

8 Touche département/pause ①

Appuyez sur cette touche pendant 1 seconde environ pourmettrele sese-linge en fonctionnement après avoir selectionné le programme et les options.

Le voyant correspondant arrêté de clignoter et resté fixe. Si l'option DEPART DIFFERE a été可以选择, le compte à rebours commence.

Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit être enclenchée à nouveau après ferméture pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une coupure de courant et après avoir remis en place le bac d'eau de condensation s'il a été vide en cours de programme.

Le voyant au-dessus de la touche clignote pour vous rappeler que la touche doit être enclenchée à nouveau.

9 Voyants déroulement programme

Les voyaient des opérations d'effectuer et vous rappellent des opérations d'entretien.

Voyant de séchage

Ce voyant indique que I'appareil est en phase de sechage.

Voyant (phase de refroidissement)

Ce voyant indique que l'appareil est en phase de refroidissement. En fin de sechage, une phase de refroidissement de 10 minutes est prévue pour éviter le friissement du linge.

Voyant fin de programme

Il est allumé pendant la phase anti-froissage et resté allumé à la fin du programme.

Voyant (flitres)

Il s' allume à la fin du programme pour vous rappeler que les frittes doivent être nettoyés.

Voyant "bac plein"

Il s' allume à la fin du programme pour vous rappeler que le bac d'eau de condensation doit être vidé.

S'il s'allume au cours du programme cela signifie que le bac est plein.

Un signal sonore retentil (si la touche s pa s ete enclenchee), le programme s interrompt, le voyant de la touche DEPART/PAUSE clignote.

Voyant "condenseur"

Il s' allume tous les 80 cycles de sechage pour vous rappeler que le condenseur doit etre nettoyé.

Comment faire un séchage?

i

Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essores), ceci ain d'éliminer d'eventuelles traces de poussières ou de graisses.

Pour sécher votre linge:

1. Branchez l'appareil.
2. Ouvrez la porte en appuyant sur le point de pression marquee sur la porte (voir croquis).
3. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.

1. Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le filtre.
2. Sélectionné le programme ou le temps de séchage.
   Les voyants "séchage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.

Levoyant de la touche "départ/pause" clignote et la durée du programme en heures et minutes s'affiche sur l'écran.

1. Sélectionnez éventuellesment l'option "rapide" ou "sechage délicat".

1. Enclenchez eventuèlement la touche "annulation alarme" si vous souhaïtez supprimer l'alarme sonore.

1. Sélectionnez éventuelles l'option "départ différé".

Avant de faire demarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour selectionner le nombre d'heures ou de minutes au bout desquelles vous souhaitez que le programme demarre. Cette indication est visualisée sur l'écran d'affchage pendant 2 secondes, puis la durée du programme réapparait.

A chaque pression de la touche le temps augmente de 30 minutes jusqu'à affichage de "90 minutes", ensuite il s'affiched d'heure en heures.

1. Démarrez le programme en appuyant sur la touche "départ/pause" voytant correspondant arrête de clignoter et seul le voyant de la phase en cours resté allumé.

Si le départ différé a eté sélectionné, le décompte en heures ou minutes commence et s'affiche à l'écran.

Si le programmeur est tourné sur une autre position au cours du programme, les voyageants des phases clignotent, l'écran visualise Err et un signal acoustique retentit (si la touche pas été enclenchée).

Durant le séchage le tambour tourne alternatively dans les deux directions.

Tous les programmes de séchage se terminent par une phase de "refroidissement" de 10 minutes (le voyant "refroidissement" est allumé). Le linge peut être retire. Les voyageurs "fin", "filtres" et "bac plein" sont allumés et un zéro fixe apparait sur l'écran d'affichage.

10.Si le linge n'est pas retiree en fin de cycle,le sese-linge efectue la phase anti-froissage (durée: 30 minutes maximum).

Si vous n'intervenez pas durant cette phase, le seche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Un zéro clignot apparent sur l'écran d'affichage et des signaux acoustiques retentissent (si la touche a pas été enclenchéée). Le voyant de la touche DEPART/PAUSE s'éteint et les voyageurs "fin", "filtres" et "bac plein" sont allumés.

1. Tournez le programmateur sur "0", tous les voyants s'eteignent.

Si vous ouvrez et puis fermez la porte avant de tourner le programmateur sur "0", les voyants correspondant aux phases du programme qui vient d'être achéve s'allument et la durée de ce programme apparait sur l'écran d'affichage.

Sortez le linge.

Après chaque utilisation

• Tournez le programmateur sur "0".
• Nettoyez les filtres (voir page 13)
  Videlezbacd'eau de condensation (voir page 14)

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmateur sur la position (refroidissement) et d'attendre la fin de cette phase pour-retirer le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord leprogrammateur sur "0", après surdonnez le départ.

Modification du programme

Pour changer un programme en cours il faut tournier leprogrammateur sur 0^ ,selectionner le nouveau programme et presser la touche «depart» ①

Guide des programmes

Sechage electronique

Type de linge	Dégré de séchage souhaité	Charge maxi \( {}^{\left( 1\right) } \)	Programme	Options possibles
Coton	très sec	6 kg	A	rapide-séchage délicat
	sec	6 kg	B	rapide-séchage délicat
	préts à ranger	6 kg	C(*)	rapide-séchage délicat
	légèrement humide	6 kg	D	séchage délicat
	préts à repasser	6 kg	E(*)	séchage délicat
	préts à repasser en machine	6 kg	F	séchage délicat
Synthétiques	très sec	2.5 kg	G	séchage délicat
	préts à ranger	2.5 kg	H(*)	séchage délicat
	préts à repasser	2.5 kg	J	séchage délicat
Grenouillères	Spécial bébé \( {}^{\text{①}} \)	1 kg (10 grenouillères)	K	séchage délicat
Vestons, pantalon, vêtements, jupes.	Rafraîchir L	1 - 4 vêtements	L	séchage délicat

(*) Suivant normes CEI 1121.
- Le programme "K" (spéciail bébé) est un programme à utiliser pour le séchage des grenouillées.
- Le programme "L" a été concu pour nettoyer et rafraîchir à la maison, dans votre sèche-linge, les articles portant le label "Rafraîchir" ou "laver à la main".

Sechage chronométrie

Type de linge Durée de séchage Charge maxi (1)			Position duprogrammateur	Option possible
Coton	90 min	6 kg	90'	séchage délicat
Coton	60 min	6 kg	60'	séchage délicat
Synthétiques	30 min	2.5 kg	30'	séchage délicat

(1) Eneldom cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
-la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité

Refroidissement

Ce programme peut etre utilise a toutes autres fins que le sechage du linge: pour eliminer une oedur trop prononcée, antimits par exemple, ou par rafraichir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de replir le tambour:
- en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
- à moitié de son volume pour les cotons traités et les fibres synthétiques;
- au tiers environ de son volume pour les articles très fragiles.

i Guide de séchage

• Ne surchargez pas le tambour de votre seche-linge (6 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragilles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100g

Serviette-eponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie d'oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:
• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
• les matieres caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables
• les tissus ayant tendance à s'effilocher.
• Conformez-vous scruplueusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
  Séchage en tambour permis
  Sechage en tambour a haute température
  Sechage en tambour a températe modérée
  Séchage en tambour interdit
• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
  Veillez a nouver les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus–épanges.

• Sèchez un par un les articles tels que housses de couette, draps, draps housseafin d'éviter qu'ils ne s'enroulement et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'évitier les épaisseurs longues à secher.
• Tout le binge à secher doit être essoré avant de procéder au séchage.
• Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plus dans le linge.
• L'adjonction d'assouplissant au dernier rincage (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un temps de séchage qui rend le linge prét au repassage (c'est-à-dire impregné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immidiatement, enroulez le linge pour obtenir un dégré d'humidité uniforme.
• Les articles tissés ont tendance à rétréir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un degré de séchage inférieur pour ces textiles. Nous vous recommendans de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvoir la porte en cours de sechage pour contrcler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de sechage et le refroidissement du linge avant d'ouvoir la porte. Prolongez alors l'opération de sechage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilissez de l'eau savonneuse. Rincez et sechez soigneusement.

Important: N'utilise jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte pour enlever d'eventuelles peluches des joints autour du filtré. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtrés

Situés à l'intérieur de la porte et dans l'ouverture du hublot, les filtres doivent être nettoyés après chaque'utilisation à l'aide d'un chiffon humide avant de sortir le linge. L'allumage duvoyant correspondant sur le bandeau de commandes vous rappelle cette opération d'entretien.

Le filtre à l'intérieur de la porto doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

La quantité de peluches recueillies ne doit pas vous inquieter, elle est due à une Usure normale du linge et non à un mauvais fonctionnement de l'appareil.

Un frêttement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si une légère couche blanchâtre due aux résidus de dessive dans le linge, se forme sur les filtres, ceux-ci doivent être nettoyés à l'eau chaude à l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiquedans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilise jamais votre sèche-linge sans filtrés.

Nettoyage du condenseur d'air

Nettoyez le condenseur d'air lorsque levoyant correspondant sur le bandeau de commandes est allumé.

Le condenseur d'air est situé à la partie avant, en bas, derrière un portillon. Pour ouvrir ce dernier, pressez la touche se trouvant à l'intérieur, comme indiqued dans le croquis.

Pendant ou à la fin du cycle de séchage, est normal.
trouver de l'eau sur le plan d'introduction du condensateur.

Pour pouvoir sortir le condenseur, tournez d'abord les deux butées rouges vers le bas et après retirez le condenseur en le saississant par sa piogée.

Nettoyez le condenseur avec une Brosse et rincez eventuellesment comme indiqued sur la figure.

Nettoyez aussi l'extérieur du condenseur d'air et le cas échéant, enlevez également les peluches. Nettoyez le joint auur du condenseur à l'avant et à l'annière ainsi que le joint à la partie interieure du portillon à l'aide d'un chiffon humide.

N'utilizez jamais d'objets pointus pour le nettoyage du condenseur, vous risqueriez de l'endomager.

Remettez le condenseur à sa place, tournez les deux butées vers le haut et fermez le portillon.

Ne faites jamais fonctionner l'appareil sans condenseur d'air.

Vidange du bac d'eau de condensation

Videz le bac d'eau de condensation après chaque utilisation de manière à Obtir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du séché-linge et est recupérée dans le bac d'eau de condensation).

Levoyant "bac plein" allumé vous rappelle cette opération.

Pour cela, tirez le bac, returnez-le, videz l'eau et remettez-le en place ennant soln de bien l'engager au fond de son logement.

Appuyez à nouveau sur la touche départ pour faire continuer le programme, si vous n'avoz vide le bac en cours de programme.

Si la vidange du bac d'eau de condensation n'est pas regulierement faite, le voyant correspondant s'allume en cours de programme et celui-ci s'interrrompt automatiquement.

Un signal acoustique retentit (si la touche a pas ete enclenchee).

Remarque: L'eau de condensation récapérez peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtré à café).

Nettoyage de la grille d'aspiration

Enlevez les peluches et la poussiere sur la grille posterieure à l'aide d'un aspirateur.

Nettoyage du tambour

Quand le linge n'atteint pas le degrde de sechage youlu, a savoir quand le linge est soit trop sec soit encore trop humide, nous conseillons de nettoyer I'intérieur du tambour avec un chiffon imbibé de vinaigre. Cela permettra d'éliminer la légère patine qui se forme dans le tambour, causée par les restes de dessive et des événuels produits assoupissants utilisés durant le lavage et par le calcaire contenu dans l'eau, qui empêche les sondes de tester le degrde correct de sechage.

Remplacement de l'ampoule

Le remplacement de l'ampoule ne devra eteffectue que par le Service aresvente devoitre magasin vendeur.

En cas d'anomalie defonctionnement

Nous you recommendons vivement de faire les verifications suivantes sur votre apparell avant d'applerer toute service après-vente. Il se peut que le problème soit simple et que vous puissiez y remedier vous-même.

Si après avoir vérifié ces différences points l'anomalie persiste, contactez votre service après-vente.

Important!

Si levoyant "fin" clignote, des signaux sonores. retentissent (si la touche a pas ete enclenchee) et un code d'alarme apparait sur le display, debranchez l'appareil et appelez le Service après-. vente.

Anomalie Causes possibles
• Le sèche-linge ne démarre pas:	• Porte et/ou portillon mal fermés • Appareil non branché • Mauvais état du fusible au compteur • Coupure de courant • Touchedépart non enclenchée • Programme de séchage pas affché • Bac d'eau de condensation plein ou pas correctement positionné (voyant "bac plein" allumé). Le programme commence également mais il s'arrête au bout de 4 minutes. • Départ différé sélectionné
• Le résultat de séchage n'est pas satisfaisant:	• Le programme choisi ne convient pas au linge • Le degré de séchage est insuffisant • Le linge n'a pas été suffisamment essoré après le lavage • Les filtres sont obstrués • Le condenseur n'a pas été nettoyé • Le bac d'eau de condensation est plein • Le tambour est surcharge • Vous avez enclenché la touche de séchage délicat • Le sèche-linge n'a pas été installé correctement

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de toute apparéil est le premier habilité à intervenir. A défaut (déménagement de cette part, fermeture du magasin où vous ave effectué l'achat..., veillez consulter le Centre Contact Consommateurs..

En cas d'intervention sur toute apparell, exigez du Service Apre-S-Vente les Pièces de Rechange certifiées Constructeur.

PLAQUE SIGNALETIQUE

En appelant un Service Avec-Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entiere initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant I'achat de toute apparil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

\section*{Caracteristiques techniques}

Dimensions: Hauteur 85 cm	Largeur 60 cm Profondeur 58 cm
Puisance de branchement: 230 V/50 Hz Puisance totale absorbee: 2400 W Fusible: 16 A	50 Hz
Capacité de séchage: Coton, lin 6	kg Synthétiques 2,5 kg
Consommations: Coton, lin	} essorés à 4,37 kWh (6 kg prét à ranger) Coton, lin) 800 tr/min. Synthétiques (essorés à 650 tr/min.)	3,6 kWh (6 kg prét à repasser) 1,4 kWh (2,5 kg prét à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

Réglage de la conductibilité

L'eau, selon les zones géographiques, contient en quantité variable des seils calcaires et mineraux qui changent la valeur de la conductibilité.

Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pouraient légarement influencer l'humidité résiduelle à la fin du séchage.

Votre seche-linge permet de regler la sensibilite du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la procédure suivante:

Pour acceder à la modalité de réglage:

Metre I'appareil sous tension en tournant le selecteur.

En mode selection pressez les touches 3 et 6 ensemble jusqu'a l' apparition de <<CO>> sur I'ecran digital.

LED allumée	Degré deconductibilité	Valeur indicativeμS/cm
COB_	Faible < 300
COB_	Moyen 300 - 600
COB=	Élevé > 600

Normalement, l'appareil est reglé à l'usine sur le niveau le plus haut; certains modèles pouraient cependant être configurés de façon différente.

Pour mémoriser le réglage:

Pressez les touches 3 et 6 ensemble jusqu'a ce que le minutage du cycle de séchage precedent réapparaisse et que la sonnerie retentisse.

Pour modifier la valeur de conductibilité:

Pressez ensuite le bouton 5 : le niveau de conductivite est indiqued par le trait horizontal qui s'allume.

Installation

Attention!

Débridge

Enlevez le sachet en polyethylene avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois. Enlevez le urban adhesif de la partie supérieure à l'intérieur du tambour.

Si I'appareil doit etre deplacé par la suite, il devra etre transporte verticalement.

Emplacement

N'installez pas l'appareil dans un endroit où sont placés ou stockés des produits inflammables ou des produits pouvant creer des vapeurs inflammables. Il y a un risque d'explosion, d'incendie.

L'installation de votre apparéil nécessite un local convenabilité aéré.

Pour que l'appareil fonctionne dans les mêlures conditions, il est indispensable de lemettre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds régiables.

Un fonctionnement correct exige une arrivée d'air exemple de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'éraison situées à l'avant, en bas, dans le socle du seche-linge.

Ne demontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Remarque:

Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas comprométtre le bon fonctionnement de l'appareil. L'air doit pouvoir circérer librement à l'arrière de l'appareil. La grille d'aspiration postérieure ne doit pas être obstruée.

Raccordement electrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Vérifiez que le compteur et les fusièbles peuvent supporter l'intensité absorbée par l'applériel (2.4 kW), en tenant compte des autres apparelés électriques branchés.

Utilissez un socle de prise de courant responsant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.

L'appareil ne doit pas etre raccorde a laide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait etre
engagee en cas d'incident ou
d'accident provoque par une mise a la
terre defectueuse ou inexistante.
Le remplacement eventuel du cable
d'alimentation ne devra etre effectue
que par notre service après-vente.

Important!

Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal ayant une profondeur du couvercle entre 48 et 60 cm. La fixation de ces deux-appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revende. Les instructions de montage se trouvent dans l'emballage.

Kit de vidange de I'eau de condensation

Aupres des revendeurs autorises est disponible un kit special qui permet de vidanger directement dans I'evier I'eau de condensation qui se forme pendant chaque cycle de séchage.

Suivez attentivement les instructions qui se trouvent dans le kit.

Reversibilité de la porte

Si nécessaire, le sens d'ouverture de la porte peut etre changé de droite a gauche.

Cette opération ne doit être effectuee que par un technicien qualifie.

Pour ce faire adresséz-vous au service après-vente le plus proche de votre domicile

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au besoin vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision a vos sollicitations concernant l'éventail de nos gâmes de produits et vous apporte desinfos pour vous aider dans votrechioin en fonction de vos propres besoin.

APRES L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tel.:[phone](0,15TTC/mn)

Fax:[phone]

e-mail:[e-mail]

Permanence telephonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34€ TTC/mn)

Fax:[phone]

e-mail : [e-mail]

Permanence teléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
