ADC 68555 W - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité	8 kg
Type de séchage	Condensation
Classe énergétique	B
Dimensions (L x H x P)	60 x 85 x 60 cm
Poids	37 kg
Programme spécial	Anti-froissage
Filtre à peluches	Amovible
Évacuation de l'eau	Réservoir d'eau intégré
Consommation d'énergie par cycle	4.5 kWh
Niveau sonore	65 dB
Garantie	2 ans

FOIRE AUX QUESTIONS - ADC 68555 W ARTHUR MARTIN ELECTROLUX

Comment puis-je résoudre un problème d'humidité persistante dans le linge après le cycle de séchage ?

Vérifiez que le filtre à peluches est propre et que le réservoir d'eau est vidé. Assurez-vous également que la charge du sèche-linge n'est pas trop importante et que les réglages du programme sont adaptés au type de tissu.

Pourquoi mon sèche-linge fait-il un bruit anormal pendant le fonctionnement ?

Un bruit anormal peut être causé par des objets coincés dans le tambour ou par des pièces usées. Vérifiez l'intérieur du tambour et examinez les courroies et les roulements pour détecter des signes d'usure.

Le sèche-linge ne démarre pas, que faire ?

Assurez-vous que l'appareil est branché et que la prise fonctionne. Vérifiez également le disjoncteur et l'interrupteur de porte pour vous assurer qu'ils fonctionnent correctement.

Comment puis-je nettoyer le condenseur de mon sèche-linge ?

Pour nettoyer le condenseur, retirez-le selon les instructions du manuel d'utilisation, puis rincez-le à l'eau tiède pour éliminer les résidus. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Mon sèche-linge affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Souvent, un simple redémarrage de l'appareil peut résoudre le problème. Si le code persiste, contactez le service après-vente.

Comment améliorer l'efficacité énergétique de mon sèche-linge ?

Pour améliorer l'efficacité énergétique, essaie de ne pas surcharger le sèche-linge, utilisez des programmes adaptés aux tissus, et nettoyez régulièrement le filtre à peluches et le condenseur.

Est-il normal que mon sèche-linge dégage de l'odeur lors du fonctionnement ?

Une légère odeur peut être normale lors des premiers cycles. Si l'odeur persiste, vérifiez que le filtre est propre et que le condenseur est en bon état. Si l'odeur est désagréable, contactez le service après-vente.

Comment puis-je optimiser le temps de séchage de mes vêtements ?

Séparez les vêtements par type de tissu et par poids avant de les sécher. Utilisez des programmes adaptés et ne surchargez pas le tambour pour un séchage plus rapide et efficace.

MODE D'EMPLOI ADC 68555 W ARTHUR MARTIN ELECTROLUX

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité importantes 2

Environnement 4

Description de l'appareil 5

Bandeau de commande 6

Avant d'utiliser l'appareil pour la première fois 6

Tableau des programmes 6

Utilisation quotidienne 7

Entretien et nettoyage 10

En cas d'anomalie de fonctionnement

Caracteristiques techniques 15

Réglages de l'appareil 15

Conseils pour les organismes d'essai 16

Installation 16

Maintenance 17

Garantie/service-clientèle 18

Garantie Europeenne 18

www.electrolux.com 19

13

Sous réserve de modifications

Consignes de sécurité importantes

Important Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil devant être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Consignes générales de sécurité

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.

• Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

• Veillez à empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter cela, vérifie l'intérieur du tambour avant d'utiliser l'appareil.

• Les objets tels que les pieces de monnaie, les épingles de sureté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégats et ne doivent pas été placés dans l'appareil.
• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilise pas l'appareil pour le séchage des pieces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pieces accumulent la chaleur).
• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembournrés d'éponge de caoutchouc ne doivent pas être séchéés dans un séche-linge.
• Débranche toujours l'appareil après son utilisation, nettoyage et entretien.

• N'essayez enaucun cas de réparer l'appareil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le Centre de service après-vente le plus proche. Exigez des pieces d'origine.

• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kérosène, de produit détachant, de térébenthine, de cire ou de décapant pour cire doit être lavé à l'eau chaude avec une plus grande quantité de dessive avant d'être séché dans le sèchelinge.

• Risque d'explosion: ne sechaçEZ jamais du linge qui serait entre en contact avec des solvants inflammables (essence, alcool dénaturé, fluide de nettoyage à sec et similaire). Ces substances sont volatiles et pourraient cause une explosion. Ne sechaçez que du linge lavé à l'eau.
• Danger d'incendie: le linge taché ou imbibé d'huile vegétale ou d'huile culinaire peut être à l'origine d'un incendie et ne doit pas être placé dans le sèche-linge.
• Si le binge a eté lavé avec un produit déta-chant, effectuez un cycle de rinceage supplémentaire avant de lemettre dans le seche-linge.
• Vérifiez que les poches des vêtements à secher ne contiennent pas de briquet à gaz ou d'allumettes

Avertissement N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins devoir immédiatement tout le linge et de le déplier pour mistrés dissiper la chaleur. Risque d'incendie!

• Risque d'électrocution! Ne pas asperger l'appareil d'eau.

Installation

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Deballez l'appareil et vérifie qu'il n'est pas endommagé. En cas de doute, ne I'utilise pas et contactez le magasin vendeur.

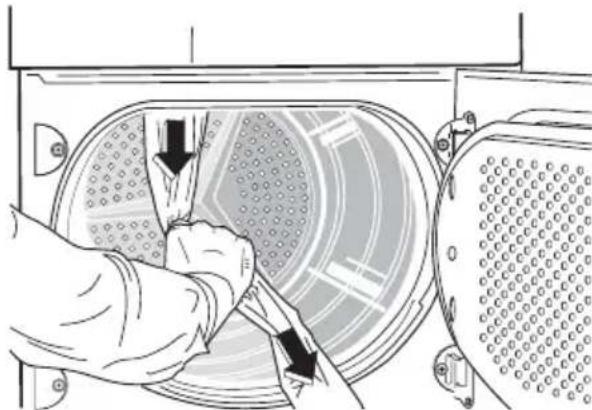

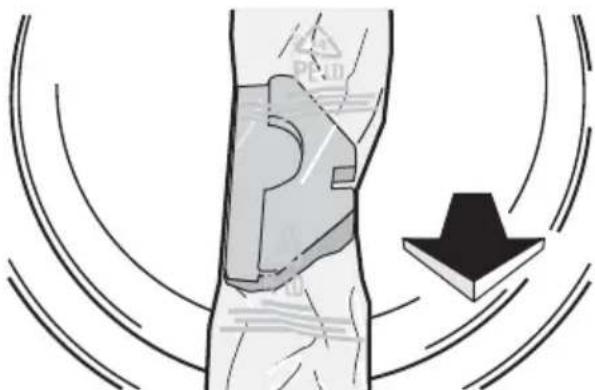

• Avant d'utiliser l'appareil, enlever tous les éléments de protection de transport. En cas de non-respect de cette recommandation, l'appareil ou les accessoires risquent d'être sérieusement endommages. Voir le chapitre correspondant dans cette notice d'utilisation.

• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.

• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à unElectricien qualifié.
  Veillez à ne pas écraser le cordon d'alimentation avec l'appareil.

• Si l'appareil est place sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement sous l'appareil.
• Àprous avoir installé l'appareil, vérifie qu'il n'écrase pas le cordon d'alimentation.
• Si le sèche-linge est place au-dessus d'un lave-linge, utilisez le kit de superposition (accessoire en option).

Utilisation

• Cet apparéil est destiné à un usage particulier. Il ne doit jamais être utilisé à d'autres fins que celles pour lesquelles il a été consçu.
• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• N'introduisez dans le sèche-linge que du linge propre.
• Ne surchargez pas l'appareil. Voir la section appropriée dans la notice d'utilisation.
• Ne placez pas de linge non essoré dans le sèche-linge.
• Ne séchez pas en machine les articles entrés en contact avec des détachants volatiles. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit evaporé avant d'introduire les articles dans l'appareil.
• Ne tirez jamais sur le cordon d'alimentation pour le débrancher ; mais toujours au niveau de la fiche.
• N'utilisez jamais le seche-linge si le cordon d'alimentation, le bandeau de commande, le plan de travail ou la base sont endommages et permettent l'accès à l'intérieur de l'appareil.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Attention - surface chaude: Ne touchez pas la surface du diffuseur de lampe de la porte quand l'éclairage est allumé (uniquement les sèche-linge dotés d'un éclairage de tambour interne).

Sécurité des enfants

• Cet apparéil ne doit pas être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.
  Veillez a ce que les enfants ne jouent pas avec l'appareil.
• Les matériaux d'emballage (par ex. les films plastiques, le polystyrene) représenté

Environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique etlectronique).

En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Ancien apparéil

Avertissement

Débranchez l'appareil s'il ne doit plus être utilisé. Coupez le cordon d'alimentation au ras de l'appareil et jetez-le avec la prise. Neutralisez le dispositif de fermeture de porte. Vous évitez ainsi que des enfants s'enferment à l'intérieur de l'appareil et mettent leur vie en danger.

Matériaux d'emballage

Les matériaux d'emballage respectent l'environnement et sont recyclables. Les élé

tent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de la portée des enfants.

• Rangez les détergents en lieu sur, hors de la portée des enfants.
  Assurez-vous que les enfants ou vos animaux domestiques ne pénétre pas dans le tambour.

ments en plastique sont identifiés par les sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Conseils relatifs à l'environnement

• Le sèche-linge rend le linge duveteux et doux. Il est par conséquent inutile d'utiliser un adoucissant lors du lavage.

• Le sèche-linge fonctionne le plus économique possible si vous :

• laissez constamment dégagée la grille d'aération située sur le socle du sechelinge ;

• respectez les charges individues dans le tableau récapitulatif des programmes ;
• aéréz suffisamment la piece ;

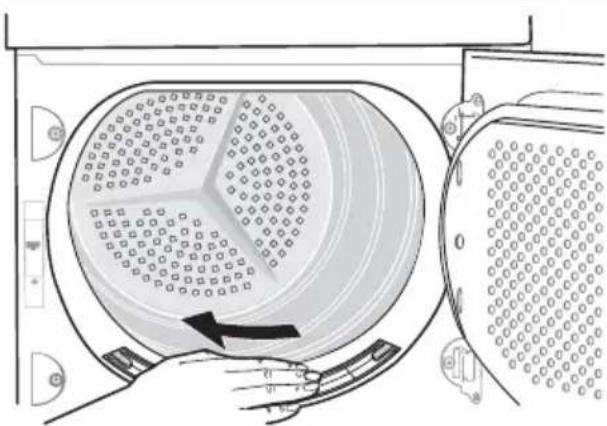

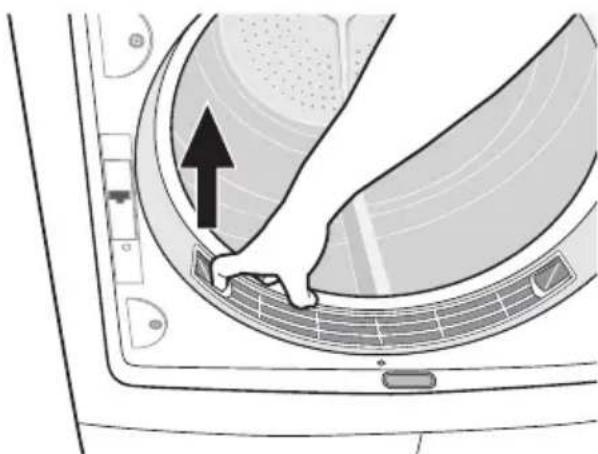

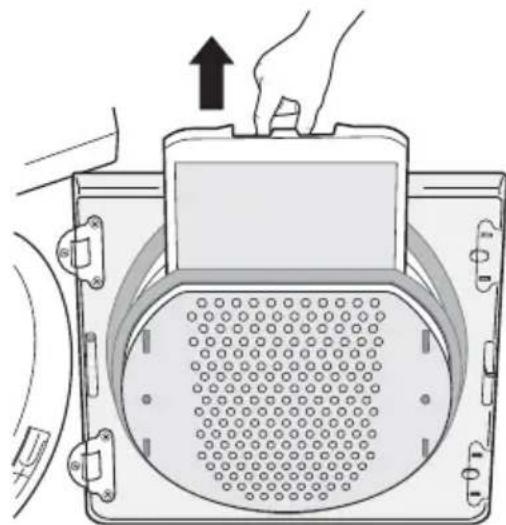

• nettoyez les filtrres microfin et grossier après chaque cycle de séchage ;
• essorez suffisamment le linge avant de le sécher.

La consommation d'énergie dépend de la vitesse d'essorage du lave-linge. Plus la vitesse d'essorage est élevé plus la consommation d'énergie est BASSE.

1 Bandeau de commande
2 Filtres à peluches
3 Porte
4Grille d'aération
5 Pieds réglables

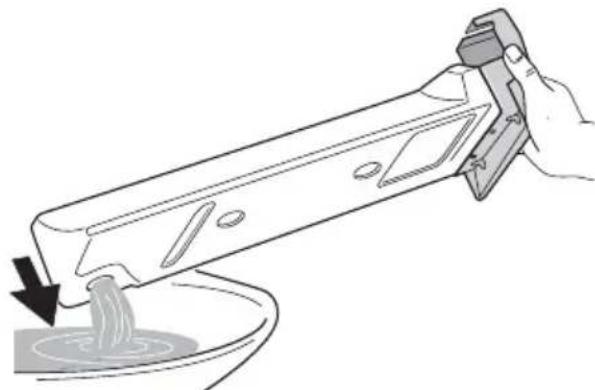

6 Bac d'eau de condensation

7 Eclairage du tambour
8 Bouton-poussoir pour l'ouverture de la porte de base
9 Plaque signalétique
10 Echangeur thermique
11 Porte de l'échangeur thermique

Bandeau de commande

1 Selecteur de programmes
2 Touche DEPART DIFFERE
3 Touche DEPART/PAUSE

4 Voyants
5 Touches de fonction

Avant d'utiliser l'appareil pour la première fois

Afin d'éliminer d'eventuels résidus de fabrication, essuyez le tambour du seche-linge avec un chiffon humide et effectuez un cycle de sechage de courte durée (30 minutes) de quelques chiffons humides (essorés).

1. Tournez le sélecteur de programmes sur la position 30^ .
2. Appuyez sur la touche Départ/Pause

Tableau des programmes

Programme	charge max. (linge sec)	Utilisation/propriétés	Étiquette d'entretien
COTON
Très sec	8 kg	Séchage complet des textiles épais ou multicouches, par exemple les éponges, les peignoirs de bain)	◎◎
Prêt à ranger	8 kg	Séchage complet de pieces d'épaissur homogène, ex. ser-viettes éponge, tricots, serviettes.	◎◎
Prêt à repasser	8kg	Pour les textiles fins à repasser (ex. les lainages, les chemises en coton)	◎◎
SYNTHÉTIQUES
Très sec	3 kg	Séchage complet de textiles épais ou multicouches, par exemple les pulls, les draps, les nappes).	◎◎
Prêt à ranger	3 kg	Pour les tissus fins qui n'ont pas besoin d'être repassés, p.ex. chemises d'entretien facile, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou armatures.	◎◎
Prêt à repasser	3 kg	Pour les textiles fins à repasser (ex. les lainages, les chemises en coton)	© © ©
Spécial
30' 1 kg		Séchage complèt des textiles épais ou multi-couches, par exemple du linge en tissu éponge ou des serviettes éponge. Pour sécher des pieces de linge séparées ou de petites quantités de linge n'exçédant pas 1 kg.	© © ©
Textiles Mélanges	3 kg	Pour sécher les articles en cotton et synthétiques à basse température.	© © ©
Facile à re-passer	1 kg(ou 5 che-mi-ses)	Programme spécial doté d'un mécanisme antifroissage pour un léger repassage de textiles mélangés tels que les chemis- ses et les corsages ; pour un repassage sans peine. Le résultat dépend du type de textile et de leur qualité. Placez le linge dans le sèche-linge immédiatement après l'essorage ; enlevez le linge immédiatement après le séchage et suspen-dess-le sur un cinctre.	© © ©
Jeans	8 kg	Programme spécial pour vêtements de sport comme les jeans, les sweats, etc., en tissus de résistances diverses (ex. au niveau du poignet et du col ou des coutures).	© © ©
Laine	1 kg	Pour un séchage délicat des textiles laineux après leur lavage (air chaud avec une charge mécanique minimum) (reportez-vous au chapitre "Trier et préparer le linge ]). Recommandation : Sortez le linge de l'appareil une fois qu'il est sec, vous évitez ainsi qu'il se froisse.
REFROIDISSEMENT	1 kg	Programme spécial d'environ 10 minutes permettant de rafraîchir des textiles. Ce programme peut être utilisé à toutes autres fins que le séchage du linge : pour éliminer une odeur trop prononcée, antimites par exemple, ou pour rafraîchir le linge. (Utilisez uniquement les produits approuvés par le fabricant ; veuillez respecter les consignes du fabricant.) (Alar-me fonction disponible)	© © ©
Rapide
Synthétiques rapide	2 kg	Pour le séchage rapide des synthétiques avec un froissage réduit. Résultat du séchage : pré à ranger.	© © ©
Coton rapide 3 kg		Pour le séchage rapide des articles en cotton avec un froissage réduit. Résultat du séchage : pré à ranger.	© ©

Utilisation quotidienne

Trier le linge

• Trier selon le type de textile :
• Coton/linge pour le groupe de programmes

• Coton.

• Mélanges et synthétiques pour les programmes du groupe △Synthétique.

• Trier selon l'étiquette d'entretien. Les étiquettes d'entretien signifient :

Sechage normalement possible au seche-linge

Sechage a températe normale

Sechage à température réduite

Ne pas passer au sèche-linge

Important Ne placez pas dans le seche-linge des articles humides qui portent des étiquettes déconseillant le séchage en machine.

Cet apparéil est adapté au séchage du linge lavé qui peut être passé au séche-linge, conformément aux étiquettes d'entretien.

• Ne séchez pas Ensemble les textiles neufs et de couleur et le linge de couleur claire. Les couleurs peuvent déteindre.
• Ne séchez pas les tricots et les maillots en coton avec le programme, Très sec. Ils pourraient rétrécir!
• Les textiles en laine ou laineux peuvent être séchés avec le programme Laine Avant le cycle de séchage, essorez les articles en laine autant que possible (max. 1200 tr/min) Séchez les articles en laine avec du linge d'une composition identique, et d'un poids et d'une couleur similaires. Séchez les articles en laine lourds séparément.

Préparer le linge

• Pour éviter que le linge ne s'enroule et forme des nœuds : fermez les fermétures éclair, boutonner les housses de couettes et nouez les cordons ou rubans (p.ex. ceintures de tabliers).
• Videz les poches. Retirez les objets en métal (trombones, épingles etc).
• Retournez sur l'envers les articles doublés (p.ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus sècheront比较好.

Important Ne surchargez pas l'appareil.

Respectez la charge maximum de 8 kg.

Poids moyen du linge

Peignoir de bain 1200 g

housse de couette 700 g

chemise homme 600 g

pyjamas homme 500 g

drap 500 g
nappe 250 g
chemise de ville 200 g
chemise de nuit 200 g
taie d'oreiller 200 g
serviette de bain 200 g
chemisier 100 g
sous-vêtement féminin 100 g
sous-vêtement mas-culin	100 g
serviette de table 100 g
torchon 100 g

Metre l'appareil en fonctionnement

Tournez le sélecteur de programmes sur n'importe quel programme. La machine est en fonctionnement. Quand la porte est ouverte, le tambour est éclairé.

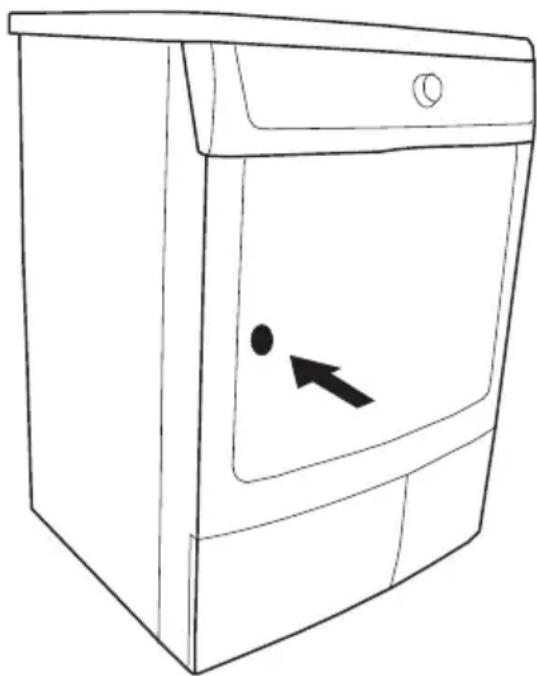

Ouverture de la porte et chargement du linge

1. Ouvrez la porte :

Appuyez sur la porte (point de pression)

1. Chargez votre linge sans le tasser.

Attention Prenez la précaution de ne pas coincer de linge lors de la fermeture de la porte.

1. Refermez la porte en appuyant fortement. Le verrouillage doit etre audible.

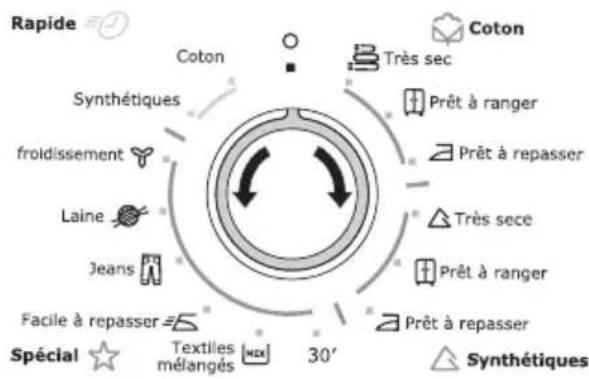

Choix du programme

Tournez le selecteur de programmes sur le programme souhaité Levoyant Départ/Pause clignote.

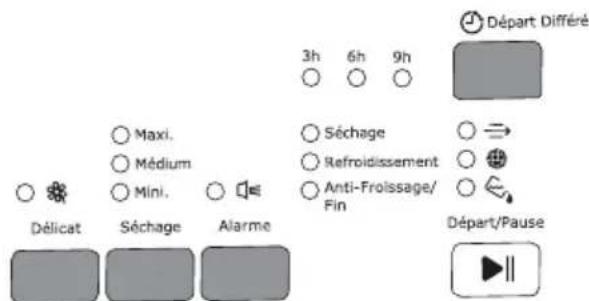

Sélection de fonctions complémentaires

Vous pouvez selectionner d'autres fonctions DELICAT, SECHAGE, ALARME et DEPART DIFFERE.

DÉLICAT

Ce programme permet de secher des tissus particulièrement délicats dotés de l'étiquette d'entretien "Séchage en tambour à température modérée" ainsi que les textiles sensibles à la chaleur (par ex. acrylique, viscose). Le programme est executé à chaleur réduite. DÉLICAT Ce programme n'est significatif qu'avac une charge maximum de 3kg de linge.

1. Appuyez sur la touche DÉLICAT (Délicat).
   Levoyant correspondant s'allume.

Sechage

Appuyez à plusieurs reprises sur la touche SECHAGE pour sélectionner l'option souhai-tée. Levoyant correspondant s'allume. Le linge seche par paliers entre MIN et MAX. Appuyez sur la touche SECHAGE autant de fois que nécessaire jusqu'à ce que le voyant

correspondant au niveau d'humidité résiduelle souhaite s'allume.

Une fois le programme terminé, le voyant Fin s'allume.

Alarme

Lorsque le cycle de séchage est terminé, un signal sonore retentit par intermittence.

En appuyant sur la toucheALARME, le signal sonore est activé :

• lors de la sélection du programme
• lors de l'activation des touches
• lorsque le sélecteur de programmes est place sur une autre position au cours du programme ou lorsque vous appuyez sur une touche Option pendant le cycle.
• à la fin du programme.

Levoyant correspondant s'allume

Départ différé

Cette touche permet de différer le départ d'un programme de 3, 6 ou 9 heures.

Appuyez sur la touche jusqu'à ce que le voyageant correspondant à la valeur correspondante au départ différé souhaite s'allume. Cette option doit être selectionnée après la sélection du programme et avant d'appuyer sur Départ/Pause pour démarrer le programme. L'appareil commence son décompte, visualisé par des voyants. Par exemple, si vous avez choisi un départ différé de 9 heures (levoyant 9 h s'allume). 3 heures plus tard, levoyant 9h s'eteint et levoyant 6h s'allume; 3 heures plus tard, levoyant 6h s'eteint et levoyant 3h s'allume. Une fois les 9 heures écouées (levoyant 3 heures s'eteint), le cycle de séchage commence. Durant le décompte du départ différà, il n'est pas possible de modifier le programme ou le départ différé. Si cela est nécessaire, vous nevez annuler le programme en tournant le/selecteur sur la position "O". Sélectionnez le nouveau programme, les options et le départ différé souhaité, puis appuyez sur Départ/Pause. Si vous souhaitez modifier uniquement les options, vous pouvez le faire uniquement si la ou les nouvelles options soient compatibles avec le programme selectionné. Mettez l'appareil en pause en appuyant sur la touche correspondante, selectionnez la nouvelle option et appuyez de nouveau sur la touche-Départ/Pause.

Si vous souhaitez ajouter du linge pendant le décompte du départ différé, vous devrez,

apres avoir fermé la porte, appuyez de nouveau sur la touche Départ/Pause pour que l'appareil termine le décompte.

Démarrage du programme

Appuyez sur la touche Départ/Pause Le voyant correspondant cette de clignoter. Le programme démarre. Les voyageurs SECHA-GE et REFROIDISSEMENT s'allument l'un après l'autre. Tous les programmes de sechage se terminent avec une phase de refroidissement de 10 minutes (le voyant REFROIDISSEMENT est allumé). Vous pouvez sortir le linge après cette phase.

Modification du programme

Pour modifier un programme en cours, annulez-le en tournant le sélecteur de programmes sur "O". Sélectionnez ensuite le nouveau programme et appuyez sur la touche Départ/Pause.

Ajout ou retrait de linge avant la fin du programme

1. Ouvrez la porte.

Avertissement Le linge et le tambour peuvent être très chauds. Risque de brûlures!

1. Ajoutez ou retirez le linge.
2. Fermez la porte en appuyant fortement.
   Le verrouillage doit être audible.
3. Appuyez sur la touche Départ/Pause pour poursuivre le cycle de sechage.

Fin du cycle de séchage / retrait du linge

Une fois le cycle de séchage terminé, les voyants FIN /ANTI-FROISSAGE, filtré et

Entretien et nettoyage

Nettoyage du filtré à peluches

Pour que l'appareil fonctionne parfaitement, les filtres à peluches de la porte et à l'avant du tambour doivent être nettoyés après chaque cycle de sechage.

Attention Attention. N'utilisez jamais votre sèche-linge sans avoir installé les filtres ou avec des filtres endommages ou obstrués.

1. Ouvrez la porte

bac plein s'allument. Si la touche ALARME a ete activee, un signal sonore retentit a intervals reguliers pendant environ une minute.

Les cycles de séchage (à l'exception du programme LAINE sont automatique-ment suivis d'une phase d'anti-froissage d'environ 30 minutes. Au cours de cette phase, le tambour tourne par intermittence. Ainsi, le linge ne se tasse pas et ne se froisse pas. Au cours de la phase anti-froissage, le linge peut etre retire a tout instant. (Le linge doit etre sorti vers la fin de la phase d'anti-froissage au plus tard pour éviter la formation de faux pris).

1. Ouvrez la porte.
2. Avant de restirer le linge, retirez les peluches du filtre microfin. Il est conseilé d'enlever les peluches de préférence avec un chiffon humide. (Reportez-vous au chapitre "Entretien et nettoyage".)
3. Sortez le linge.
4. Tournez le sélecteur de programmes sur la position O ARRET.

ImportantApréschaque cycle de séchage :

Nettoyez les filtres microfin, fin et grossier
- Videz le bac d'eau de condensation
(Reportez-vous au chapitre "Entretien et nettoyage".)

1. Fermez la porte.

1. Nettoyez le filtrme microfin qui se trouve au bas du hublot avec un chiffon humide.

2. ÀpRES un certain temps, les filtres se couvrent d'une patine due aux résidus de lessive sur le linge. Pour éliminer cette patine, nettoyez les filtres à l'eau chaude en les frrottant à l'aide d'une brosse. Retirez le filtre situé dans l'ouverture de la porte. Pour le remettre en place, veillez à orienter la languette vers la gauche ou la droite). N'oubliez pas de remettre le filtre en place après son nettoyage.

1. Retirez les peluches du filtré avec de préférence une main humide.
2. Remettez le filtré en place.

Nettoyage du joint de porte

Nettoyez le joint de porte à l'aide d'un chiffon humide immédiatement après chaque cycle de sechage.

Vidage du bac d'eau de condensation

Videz le bac chaque cycle de sechage. Si le bac de recupération d'eau est plein, le programme de sechage en cours s'interrrompt automatiquement et le voyant d'avertissement s'illumine. Il est nécessaire

de vider le bac avant de poursuivre le programme.

! Avertissement L'eau de condensation n'est pas potable et ne doit pas etre utiliser pour la préparation des alimentes.

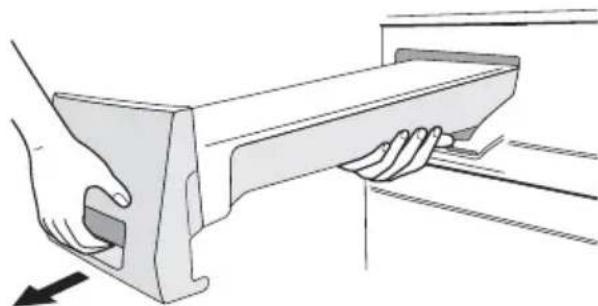

1. Sortez le bac d'eau de condensation.

1. Versez l'eau condensée dans une bassine ou tout autre recipient similaire.

1. Réinstallé le bac d'eau de condensation. Si le programme s'était interrompu par ce que le bac était plein : Appuyez sur la touche DEPART/PAUSE afin que le cycle de séchage continue.

Le bac d'eau de condensation contient environ 4,5 litres, ce qui est suffisant pour environ 8kg de linge préalablement essore à 1000 tours/minute.
L'eau de condensation peut être utilisée comme de l'eau distilled (par ex. dans un fer à repasser à vapeur). Il est toute fois nécessaire, avant d'utiliser l'eau condensée, de la filtrer (par ex. avec un filtré à café) pour enlever les résidus et les petites peluches.

Nettoyez I'échangeur de chaleur

Si CONDENSEUR est affché, cela signifie qu'il faut le nettoyer.

Attention Ne faites pas fonctionner le sèche-linge sans échangeur de chaleur ou avec un échangeur de chaleur contenant des peluches au risque de l'endommager. Cela augmente par ailleurs la consommation d'énergie.

1. Ouvrez la porte.

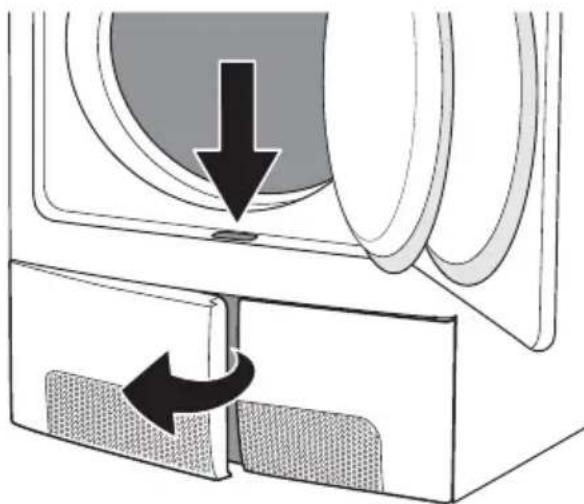

2. Ouvrez la trappe. Pour cela, appuyez sur la touche de déverrouillage sur la partie inférieure de la trappe et ouvre celle-ci vers la gauche.

1. Nettoyez l'intérieur du portillon et la partie avant de la base de I'échangeur de chaleur. Nettoyez le joint de la trappe à l'aide d'un chiffon humide.

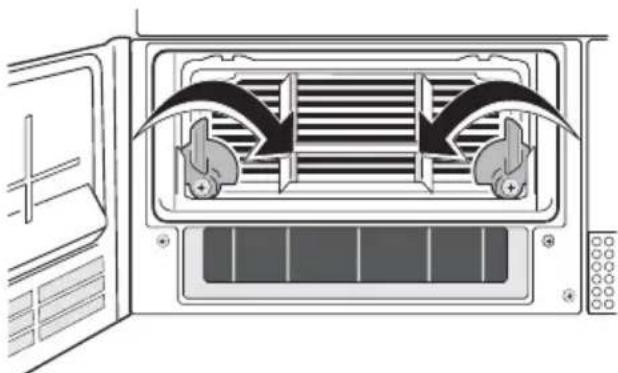

2. Tournez les deux butées vers l'intérieur.

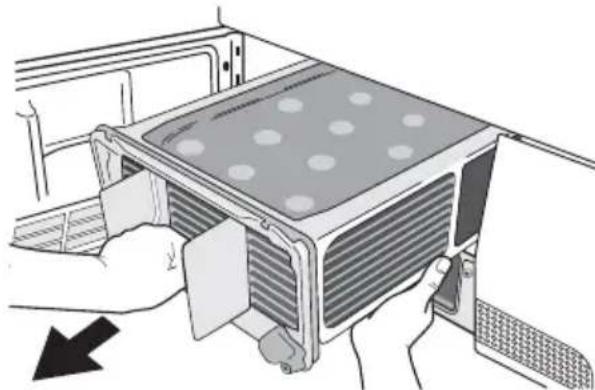

1. Sortez l'échangeur de chaleur en le saississant par sa poignée. Maintenez-le à l'horizontal pour éviter de renverser l'eau résiduelle.

1. Tenez-le verticalément au-dessus de l'évier pour le vider.
   Attention N'utilisez pas d'objets pointus pour le nettoyage de l'échangeur de chaleur. Vous risqueriez de l'endommager.
2. Nettoyez l'échangeur de chaleur. Nettoyez l'échangeur de chaleur avec un Brosse et rincez eventuèlement à l'aide d'une douchette.
3. Remettez l'échangeur de chaleur à sa place, tournez les deux butées vers le haut jusqu'à enclenchement.
4. Refermez la trappe.
   L'appareil ne fonctionne pas tant que le voyant ECHANGEUR DE CHALEUR est allumé.
   Attention N'utilise jamais votre sechelinge sans I'échangeur de chaleur.

Nettoyage du tambour

Attention Attention! N'utilisez pas de produits abrasifs ou laine d'acier pour nettoyer le tambour.
Le calcaire contenu dans l'eau ou les résidus de produits de lavage peuvent laisser un dépôt à peine visible à l'intérieur du tambour. Dans ce cas, le détecteur d'humidité ne peut alors plus reconnaître de manière fiable le taux d'humidité, ce qui peut expliquer que lorsque vous sortez le linge, il risque d'être encore relativement humide.

Nettoyez l'intérieur et les nervues du tambour à l'aide d'un détergent doux et d'un chiffon humide.

Nettoyage du bandeau de commande et de la carrosserie

Utilisez un chiffon humide pour nettoyer la carrosserie et le bandeau de commande.

Attention Attention! N'utilisez jamais de produits abrasifs ou caustiques.

En cas d'anomalie de fonctionnement

Guide de dépannage

Si au cours du fonctionnement de l'appareil, un code d'erreur E... suivi d'un chiffre ou d'une lecture s'affiche sur la fenetre d'affichage Mettez l'appareil hors tension puis de

nouveau sous tension. Resélectionnez le programme. Appuyez sur la touche Départ/ Pause Si le code d'erreur réapparaissait, veuillez contacter le service Entretien en citant le code d'erreur

Symptôme Cause	possible Solution
Le sèche-linge ne démarre pas.	L'appareil n'est pas branché ou le fusible est grillé.	Branchez l'appareil sur le secteur. Contrôlez le fusible dans la boîte à fusibles (installation domestique).
	La porte de chargement est ouverte.	Refermez la porte.
	Avez-vous appuyé sur la touche Départ/Pause ?	Appuyez sur la touche Départ/Pau-se
Les résultats de séchage ne sont pas satisfaisants.	Le programmeChoisi ne convient pas au linge.	Lors du prochain séchage, selectionnez le programme adéquat (consultez le chapitre "Présentation des programmes").
	Les filtres à peluches sont obss-trués.	Nettoyez le filtre à peluches.
	Le filtre du condenseur thermique est obstrué.	Nettoyez le filtre du condenseur thermique.
L'échangeur de chaleur est obstrué par des peluches.	Nettoyage du condenseur thermi-que.
	La charge est inadéquate.	Conformez-vous aux charges re-commandées.
Les fentes d'aération dans le bas de l'appareil sont bouchées.	Libéréz les fentes d'aération.
L'intérieur et les nervures du tam-bour sont couverts de résidus.	Nettoyez l'intérieur et les nervures du tambour.
	Reprogrammez les paramètres standard de séchage (voir la section 'Options de programmation')
Quand un bouton est ac-tionné, il ne se passse rien.	Protection du séchageAprès le dé-marrage du programme, il n'est plus possible de sélectionner des options.	Tournez le selectiveur de program-mes sur la position O ARRET. SéLECTIONNZ à nouveau le program-me.
L'éclairage du tambour ne fonctionne pas.	Le selectiveur de programmes est sur la position O ARRET.	Tournez le selectiveur de program-mes sur n'importe quel programm-me.
	L'ampoule d'éclairage est défec-tueuse.	Remplacez l'ampoule (voir section suivante).
L'indication du temps res-tant change en perma-	Le temps restant est constamment corrigée en fonction du type de lin-	C'est un processus automatique; l'appareil n'est pas pour autant dé-fectueux.
nence ou ne rouge paspendant un certain temps.	ge, de la charge et du degré d'hu-midité.
Programme inactif, l'affichage du BAC est éç-lairé.	Le bac de récepération de l'eau de condensation est plein.	Videz le bac d'eau de condensa-tion, puis démarrez le programme en appuyant sur la touche Départ/Pause.
Le cycle de séchage s'ar-ritte peu de temps après le démarriage du programme. L'affichage ANTI-FROISSAGE est allumé.	Vous n'avez pas chargé une quan-tité suffisante de linge ou le linge chargé est trop sec pour le pro-gramme sélectionné.	Sélectionnez un programme chromo-métrique ou un degré de sécha-ge supérieur (ex Très secTRÉS SEC au lieu de PRÉT À RAN-GER.
La durée du cycle de sé-chage est anormalement longue. Remarque: après environ 5 heures, le cycle de séchage s'arrêté automatiquement (voir la sec-tion "Fin du cycle de sé-chage").	Le filtré à peluches est obstrué. Nettoyez le filtré à peluches.
Le filtré du condenseur thermique est obstrué.	Nettoyez le filtré du condenseur thermique.
Le volume de linge est excessif. Réduisez la charge.
Le linge n'a pas été suffisamment essoré.	Essorez suffisamment le linge avant de lemettre dans le séche linge.
	Il s'agit d'une fonction automatique et l'appareil ne présente aucun dé-faut. Si possible, abaissez la tem-pérature de la piece.
Décoloration Solidité des couleurs	Vérifiez la solidité des couleurs du linge. Séchez uniquement des vê-tements ayant des couleurs similai-res.

Remplacement de l'ampoule d'éclairage interieur

Utilisez exclusivement une ampoule spéciale pour sèche-linge. Vous pouvez vous la procurar auprès du service après vente ET no. 112 552 000-5.

Avertissement Lorsque l'appareil est sous tension, l'éclairage interieur s'eteint automatiquement au bout de 4 minutes après l'ouverture de la porte.

Avertissement N'utilisez pas d'ampoules standard! Elles émettent trop de chaleur et peuvent endommager l'appareil!

Avertissement Avant de remplacer l'ampoule, l'appareil doit etre débranché.

1. Dévissez le cache de l'ampoule (il se trouve immédiatement derrière le hublot, en haut ; voir le chapitre " Description de l'appareil ).)
2. Remplacez l'ampoule defectueuse.
3. Revissez soigneusement le cache.

Avant de revisser le cache, vérifie que le joint torique est à la bonne place. N'utilise pas le sèche-linge en l'absence du joint torique.

Avertissement Par mesure de sécurité, assurez-vous que le cache est bien visse. Dans le cas contraire, vous ne devez pasmettre en fonctionnement les sèche-linge.

Caracteristiques techniques

Cet apparéil est conforme aux directives CE suivantes :
- 95/2006/CE du 12.12.2006 Directive sur les basses tensions
- Directive 89/336/CEE du 03.05.1989 modifiée par la directive 92/31/CEE relatives à la compatibilité electromagnétique
- Directive 93/68/CEE du 22.07.1993 relative au marquage CE

Hauteur x Largeur x Profondeur 85× 60× 58 cm

Volume du tambour 108 I

Profondeur avec porte ouverte 109 cm

Réglage en hauteur 1,5 cm

Poids à vide environ. 43 kg

Charge (en fonction du programme) 1)

Tension 230 V

Fusible requis 16 A

Puissance totale 2350 W

Classe d'efficacité énergétique

Consommation d'énergie (8 kg de coton, pré-essoré à 1000 tr/min) 2)

Consommation d'énergie annuelle moyenne 282 kWh

Utilisation Particulier

Température ambiente autorisée 5^ à + 35°C

max. 8 kg

Les consommations ont ete mesureres dans des conditions d'essai normalisees. Les consommations reelles dependent des conditions d'utilisation de I'appareil.

Valeurs de consommation

Programme	Consommation d'énergie en kWh / temps de séchage moyen en min.
COTTONCUPBOARD (COTON PRET A RANGER) 2)3)	4.48 / 135(charge 8 kg pré-essorée à 1000 tr/min) 4,30 (charge 8 kg pré-essorée à 1400 tr/min)
COTTONIRON (COTON PRET A REPAS-SER) 2)	3.8 / 108(charge 8 kg pré-essorée à 1000 tr/min)
SYNTHETICSCUPBOARD(SYNTHETIQUE PRET A RANGER) 2)	1.30 / 45(charge 3 kg pré-essorée à 1200 tr/min)

1) Les charges individues peuvent varier d'un pays à un autre en fonction des méthodes de mesure différentes.
2) conformément à la norme EN 61121

Réglages de l'appareil

Réglage Mise en oeuvre
Alarme toujours désactivé	1. Tournez le sélecteur de programmes sur n'importe quel programme. 2. Appuyez simultanément sur les touches Délicat et Séchage et maintenez-les enforcées pendant environ 5 secondes. 3. Le signal sonore sera par défaut désactivé. Vous pouvez utiliser la touche Alarmepour activer ou désactiver la sonnerie, le signal, mais l'appareil ne的记忆ise pas la sélection.

Durete de l'eau

L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et mineraux qui changent la valeur de la conductivité.

Des variations importantes de la conductivite, par rapport aux valeurs affichees en usine, pouraient legerement influencer l'humidite residuelle a la fin du sechage. Voitre sese-linge permet de regler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductivite de I'eau.

1. Tournez le sélecteur de programmes sur n'importe quel programme.

2. Appuyez simultanément sur les touches Sechage et Départ/ Pause et maintenance-les enforcées pendant environ 5 secondes. Le réglage courant s'affiche :

3. E_a faible conductivite < 300 micro S/cm
   conductivite moyenne 300-600 micro S/cm
   conductiviteelevee >600 microS/cm

4. Appuyez sur la touche Départ/Pause DEPART PAUSE en séquences jusqu'à obtention du niveau souhaïte.

5. Pour memoriser le réglage, enforcez simultanément les touches Séchage et Départ/Pause ou tournez le bouton sur la position O ARRET.

Conseils pour les organismes d'essay

Paramètres pouvant être contrôlés par les organismes d'essay :

• Consommation d'énergie (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec charge nominale.
• Consommation d'énergie (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec demi-charge.

• Humidité finale (pendant un cycle Coton prét à ranger, Coton prét à repasser et Entretien facile prét à ranger)

• Efficacité de condensation (corrigée en fonction de l'humidité résiduelle) pendant un cycle Coton prét à ranger avec charge nominale et demi-charge

Tous les cycles doivent être contrôlés en conformité avec la norme EN 61121 (sècheling à tambour pour usage domestique - Méthodes de mesure des performances).

Installation

Important L'appareil doit être déplaced en position verticale pour le transport.

Emplacement

• Par commodité, il est conseillé d'insteller l'appareil pres de votre lave-linge.
• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.
• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entreee d'air a I'arriere de I'appareil.
• Pour limiter au minimum les vibrations et le bruit pendant le fonctionnement du sechelinge, installez-le sur une surface robuste et parfaitement horizontale.

• ÀpRES l'installation du sèche-linge, mettez-le d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en vissant ou dévissant les pieds de réglage.

• Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des morceaux de bois, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au fonctionnement du moteur et risquérer de l'endommager.

Important

La température de l'air chaud dégagé par le sèche-linge peut atteindre 60^ . L'appareil ne doit donc pas être installé sur des sols non résistant aux températures élevées.

Pendant le fonctionnement du sèche-linge, la température ambiente ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromètre le bon fonctionnement de l'appareil.

Important Si l'appareil doit être déplace, transporte-ile verticalement.

Important L'appareil ne doit pas etre installe derriere une porte a serrure, une portecoulissante ou une portebattante avec pharmere du cote opposede celle de I'appareil.

Retrait des protections de transport

Attention

Avant demettre l'appareil en service, il est imperatif d'enlever tous les éléments de protection de transport.

1. Ouvrez la porte.
2. Enlevez les rubans adhésifs à l'intérieur du tambour.

1. Enlevez la gaine plastique avec le rembourse en polystyrene de l'appareil.

Branchement électrique

Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque signalé

Maintenance

En cas d'anomalie de fonctionnement, vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide

tique. La plaque signalétique est située pres de la porte (voir le chapitre "Description du produit").

! Avertissement Le fabricant decline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité susmentionnées.

Le remplacement du cordon d'alimentation de l'appareil doit etre effectue par le service après-vente de votre magasin vendeur.

Avertissement Le cordon

d'alimentation doit être accessible après l'installation de l'appareil.

Inversion de la porte

Pour facilitier le chargement et le décharge-ment du linge, il est possible d'inverser la porte.

! Avertissement Cette opération doit être effectuee par un technicien agreé.

Veuillez contacter le Service après-vente. Le technicien effectuera l'inversion de la porte à vos frais.

Accessoires spéciaux

Les accessoires spéciaux suivants sont disponibles auprès du service après-vente ou de votre vendeur :

Kits de superposition pour installation en colonne d'un lave-linge et d'un seche-linge Iron Aid :

Ces kits de superposition permettent d'installer en colonne un sèche-linge et un lavelinge de notre marque (60 cm de largeur, à chargement frontal) afin de gagner de l'espace. Le lave-linge doit être posé sur le sol et le sèche-linge installé par-dessus. Il existe deux versions :

• sans tablette de superposition
• avec tablette de superposition extricable Lisez attentivement les instructions de montage fournies avec le kit.

de la notice d'utilisation (chapitre En cas d'anomalie de fonctionnement).

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre ven

deur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après-venture.

Pour un dépannage dans les plus brefs déLAis, nous vous recommendons de nous fournir les informations suivantes :

• Description du modele
• Numéro de produit (PNC)
• Numéro de série (S No.) (le numéro de série est indiqué sur la plaque signalétique) - consultez le chapitre Description du produit
• Type de dysfonctionnement
• Eventuèlement le message d'erreur affché par l'appareil

Pour avoir les numéroes d'identification de l'appareil sous la main, nous vous recommandons de les inscrite ici :

Description du modele:

Code produit (PNC) :

Nombre de série :

Garantie/service-clientèle

FRANCE Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu,lors de I'acte d'achatde votre apparéil, de vous communiquer parécrit les conditions de garantie et sa mise enoeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant I'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vousdeerznouscontacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cetteproximate pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte desinfos pour vous aider dans votrechioix en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à

I'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparreils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso Electrolux BP 50142 - 60307

SENLIS CEDEX

Tel. : [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Garantie Europeenne

Cet apparéil est garanti par Electrolux dans chacun des pays enumeratedés au dos de cette notice et pour la période spécifique par la garantie ou, à défaut, par la législation en vigueur. Si vous démunagez d'un pays dans

un autre pays repris dans la liste, la garantie démunagera avec vous dans les conditions suivantes:

• La garantie commence à la date à laquelle l'appareil a effectivement est acheté à l'origine telle qu'elle apparaître sur production d'un document d'achat valable délivré par le vendeur de l'appareil.
• La garantie est valable pour la même période et couvre le remplacement de pieces détachées et la main-d'oeuvre dans les mêmes conditions que celles prévues pour votre nouveau pays de résidence pour le type de modele ou la gamme d'appareils particuliers.
• La garantie de l'appareil est exclusivement reconnaue à l'acheteur d'origine et ne peut

etre cédée à un autre utilisateur de l'appareil.

• L'appareil devra être installé et utilisé conformément aux instructions fournies par Electrolux, l'usage étant limité à des applications menagères et à des fins non commerciales.
• L'appareil sera installé conformément à toutes les prescriptions et législations en vigueur dans votre nouveau pays de résidence.

Les dispositions de cette garantie europeenne n' affecte en aucune manière les droits qui vous sont reconnus par la loi.

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensestenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Frederi-cia
Deutschland [phone] Muggenhofer Str. 135, 90429		Nürnberg
Eesti [phone] Pärnu mnt. 153, 11624 Tallinn
Espana [phone] Carretera M-300, Km. 29,900		Alcalá de Henares Madrid
France www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessa- loniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Za-greb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10a, LT-08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Al-phen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo

Österreich [phone] Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warszawa
Portugal [phone] Quinta da Fonte - Edificio Gon-	çalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania [phone] Str. Garii Progresului 2, S4,	040671 RO
Schweiz - Suisse - Svizzera	[phone]
Slovenija	[phone]
Slovensko [phone] Electrolux Slovakia s.r.o., Elec-	trolux Domáce spotrebíće SK, Seberíniho 1, 821 03 Bratislava
Suomi www.electrolux.fi
Sverige [phone] Electrolux Service, S:t Görans-	gatan 143, S-105 45 Stockholm
Türkije	[phone]
Roccaën [phone] 129090 MockBa,	Ölümničsneký procnPekt, 16, BÜÇ "Ölümnič"
Украïna [phone]	04074 Кïв,

www.electrolux.com

www.arthurmartin.fr
