MODE D'EMPLOI AHT60331W ARTHUR MARTIN ELECTROLUX

Nous avons pensé à vous

lors de la conception de ce produit

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous temoignez enCHOIsissant un apparéil Electrolux qui, nous espérons vous accompagnera/agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.

Vous pouvez en voir quelques exemple sur la couverture de cette notice.

Nos you invitons à prendre quelques minutes pour découvert ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénénité.

A bientôt.

4 electrolyux

Sommaire

A l'attention de l'utilisateur

Avertissements importants 6

Description de l'appareil 9

Utilisation de votre table de cuisson 10

La plaque électric 11

Conseils d'utilisation 12

Entretien et nettoyage 14

Garantie 25

A l'attention de l'instantiateur

Caracteristiques techniques 16

Installation 16

Adaptation des brûleurs au gaz utilisé 20

Encastrement 22

Possibilities d'encastrement 24

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

i Conseils et recommandations

Informations sur l'environnement

Cet apparéil est conforme aux Directives Communitaires CEE suivantes :

2006/95 (Basse Tension) ;
90/396 (Appareil Gaz)
89/336 (Compatibilité Electromagnétique) ;
- 93/68 (Directives Générales) et modifications successives.

Ces instructions sont valables uniquement pour les pays dont les symboles d'identification figurent sur la couverture de cette notice d'utilisation et sur l'appareil lui-même.

FABRICANT:FABRICANT:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

VialeBologna,298

47100 FORLI (Italie)

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.
Votre apparéil a été unconç pour être utilisé par desadultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été unconç. Vous évitez ainsi des risques matériel et corporel.
Débranchez vous apparaill avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre apparéil est équipé d'un éclairage, débranchez l' apparéil avant de procédér au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électro-cuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant et après le fonctionnement, les recipients et leur contenu peuvent bas-culer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlure.

Veuillez maintainant lore attentivement cette notice pour une utilisation optimale de votre apparéil.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces avertissements.

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averisations s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant d'utiliser votre appareil, assurez-vous qu'il a eté correctement raccordé pour le type de gaz distribué.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer

uneutilisationde l'appareil sans danger.

• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson et les recipients s'échauffent et peuvent rester chauds longtemps après l'arrêt de l'appareil.
• Baissez ou éteignez toujours la flamme d'un brûleur avant de retarder un recipient.
• N'utilisez jamais votre table à vide (sans récipient dessus)
  Assurez-vous que les manettes sont toujours en position arrêt ● lorsque l'appareil n'est pas utilisé.
• N'utilisez pas de recipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
• Les réparations ne doivent être effectues que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximité de l'appareil des produits inflammables sensibles aux températures (exemples: produits de nettoyage, bombe aéro-sols, ..)
  Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laissez rien sur la table de cuisson.

Une mise en fonctionnement accidentelle pourrait provoquer un incendie.

• Si vous utilisez un apparéil électrique à proximé de votre table de cuisson, veillez a ce que le cable d'alimentation de cet apparéil électrique ne soit pas en contact avec la surface chaude de la table.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse.
• Evitez tout courant d'air. Si un brûleur ne présente pas une flamme régulière, nettoyez-le soigneusement. Si l'inconvenient subsiste, faites appel au service après-vente.
• Si la table est équipée d'un couvercle, nettoyez-le soigneusement et ne le fermez qu'après que les brûleurs ont refroidi.
• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• L'appareil ne peut être nettoyé à la vapeur chaude ni avec apparéil à jet de vapeur chaude.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la piece où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'áération naturelle ou installez un dispositif d'aération mecanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fénête, ou une aération plus efficace,

par exemple en augmentant la puissance de la ventilation mecanique si elle existe.

• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
  Veillez à ne rien laisser sur la table pendant et après l'utilisation des zone de cuisson (torchons, feuilles d'aluminium, plastique, etc.).
• Changez le tuyau d'arrivée du gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.
• N'utilisez jamais de bouteille de propane dans votre cuisine ou autre local fermé.
• N'utilisez que les accessoires livrés avec votre apparéil (un diffuseur de chaleur, par exemple, endommagerait la table de cuisson).

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électrice qualifié.
  Assurez-vous que l'appareil est installé dans une piece correctement aérée : une mauvaise ventilation peut entraîner un manque d'oxygène. Consultez un installer qualifié ou adressez-vous à la compétie de distribution du gaz de votre région.

• Cette table est concise pour fonctionner en 230 V monophasé. Un évientuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (dé

ménagement de votre part,fermeture du magasin ouvous avez effectue l'achat.），veuillage consultier le

mateurs qui vous communiquera alors l'adresse d'un Service Avec Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la miseau rebut de l'appareil dans les régles de l'art, nous preservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront Traits dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Description de l'appareil

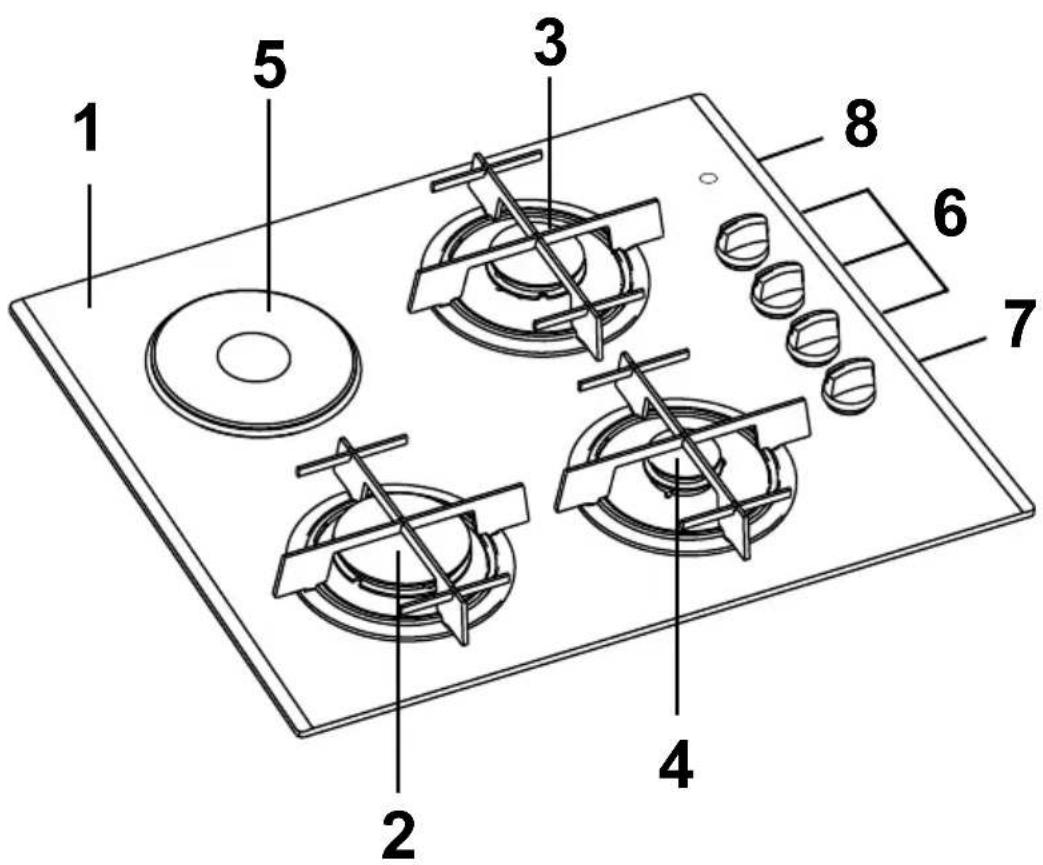

1 Plan de travail en verre
2 Brûleur rapide
3 Brûleur semi-rapide
4 Brûleur auxiliaire
5 Plaque électrique
6 Manettes de commande des brûleurs
7 Manette de commande de la plaque électrique
Voyant de fonctionnement de la plaque

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions principales d'utilisation :

= position arrêt

t maximum

débit minimum

Chaque brûleur est contrôle par un robinet à verrouillage de sécurité, il est impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

1. Appuyez sur la commande du brûleurChoisi, et tournez-la jusqu'au repère de début maximum(

Maintenez la commande enfoncée, pendant 5 secondes environ après l' apparition de la flamme pour activer la sécurité thermocouple.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Pour cela, présente une flamme au brûleur.

1. Placez le recipient sur le brûleur.
2. Reglez le début selon les nécessités de votre préparation, en vous assurant que la flamme ne déborde pas du fond.

Pouréindre les brûleurs

Tournez la commande dans le sens des aiguilles d'une montre jusqu'à la butée, sur la position arrêt () .

Lorsque vous faites des fritures, surveiliez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Ces modèles sont équipés de robinets progressifs, qui permettent un meilleur réglage de la flamme.

Ne maintenez pas la manette de commande pressée plus de 15 secondes.

Si le brûleur ne s'allume pas au bout de 15 secondes, relâchéz la manette et positionnez-la sur la position "arrêt". Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Si le brûleur s'eteint accidentellement, tournez la manette de commande sur la position "arêt" et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Fig. 1

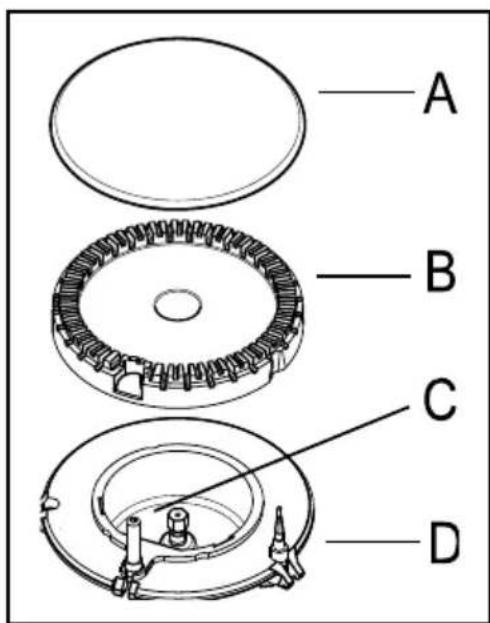

A - Chapeau du brûleur
B - Coronne du brûleur
C - Bougie d'allumage
D - Sécurité thermocouple

La plaque électrique

Cette table de cuisson est équipée d'une plaque électrique à 7 positions.

Pourmettre enfonciennement la plaque, tournez la manette correspondante sur la position désirée.

Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la croite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1 : allure de chauffe minimale

Position 6 : allure de chauffe maximale

Lorsque you faites des fritures, surveilz attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions Cuisson
1	Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2	Pour préparer des sauces, des daubes, des soufflés, des oeufs...
3	Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait
4	Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5	Omelettes, crépes, biftecks
6	Biftecks, tranches de vande, biscuits, saisie de vande

Avant la première utilisation de votre apparéil

Avant la première utilisation de votre apparéil, retirez toutes les étiquettes publicitaires et le autocollants (sauf la plaque signaletique) qui pourrait se trouver sur le plan de cuisson.

i Conseils d'utilisation

Les brûleurs

Afin d'obtenir un rendement maximum de chaque brûleur, utilisez des membres adaptés au diamètre des brûleurs.

Brûleur rapide

Brûleur semi - rapide

diametre du récipient 8-16 cm

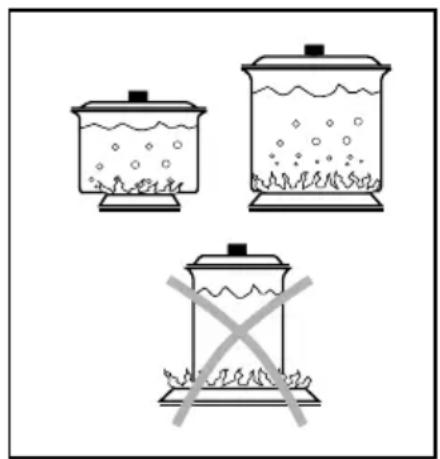

• Ne placez un écipient sur un brûleur qu'après avoir allumé celui-ci.
• N'utilisez que des recipients creux.
  Assurez-vous que la flamme ne déborde pas du fond du recipient.
• Lors de l'utilisation de la table de cuisson, il est impératif de respecter les diamètres indiqués puor chaque zone de cuisson, afin d'éviter la dépréciation des manettes de commande.
  Surveillance attentivement la cuisson lorsque vous faites des fritures : l'huile ou la graisse peuvent facilement s'enflammer par suite d'une surchauffe.
• Si vous utilisez une casserole dont le diamètre est plus petit que celui qui est recommandé, la flamme va s'étendre au-delà de la base inférieure du reçipient, causant une surchauffe au niveau de la poignée du récipient.
• Si la flamme d'un brûleurs s'éteint acci

dentellement, ramenez la manette correspondante sur la position arrêt et attendeze une minute avant de rallumer le brûleur.

• Les surfaces en acier inoxydable peuvent ternir s'ils sont excessivement chauffés. La cuisson prolongée avec des casseroles en faience ou des plats en fonte n'est pas recommandée. De plus, n'utilise pas de papier d'alluminium pour recouvrir les recipients pendant leur utilisation.
  Veillez à ce que les recipients ne débordent pas du plan de cuisson et à centraler vos recipients sur les zones de cuisson.
• N'utilise pas de recipients instables ou déformés: ils peuvent se renverser et provoquer un accident.
• Les recipiens ne doivent pas entrairen contact avec les commandes.
• L'utilisation continue et intensive de votre table de cuisson demande une aération supplémentaire : ouvre une fenêtre ou augmentez la puissance d'aspiration mécanique (si existante).

La plaque électrique

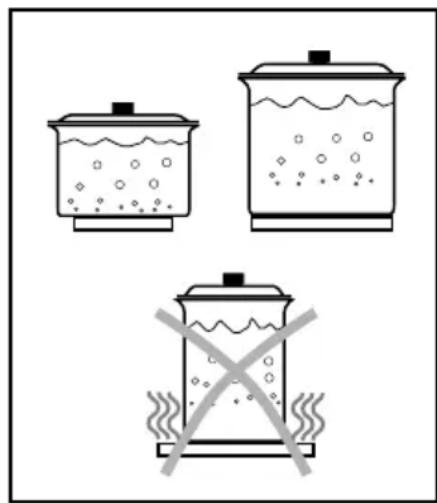

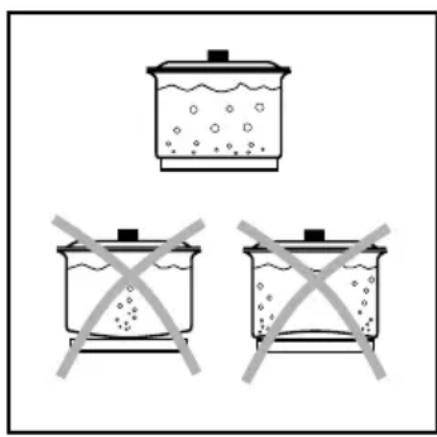

• Choisissez des recipients à fond épais et bien plat (fond dressé) et utilisez toujours un recipient dont le diamètre est proportionné à la plaque.

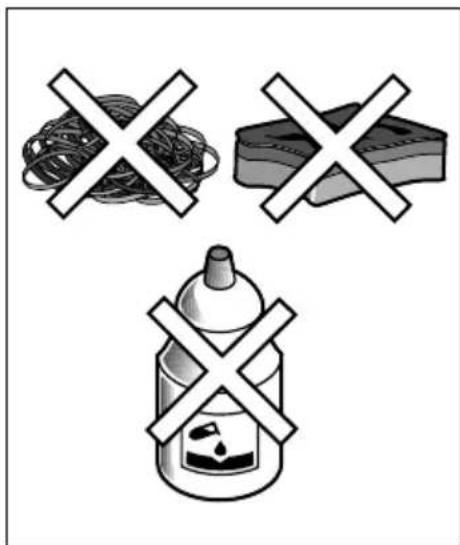

• Ne faites pas chauffer la plaque à vide et n'interposezaucun produit ou matérielou entre la plaque et le écipient.
• Chaque fois que la recette le permet, couvrez votre écipient, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
• Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manéttes sont sur la position arrêt “ ● ” et attendez que l'appareil soit refroidi.

Les brûleurs

• Lavez les chapeaux de brûleurs avec de l'eau chaude et un détergent doux, en prénant soin d'enlever toute incrustation. Si nécessaire, vous pouvez utiliser une petite brosse en acier.
• Gardez les couronnes des brûleurs en parfait état de propre: leur encrassement peut cause des difficultés d'allumage.
• Si vous avez demonté les brûleurs pour les nettoyer, veillez à remettre correctement en place les courones et chapeaux de brûleurs parfaitement secs.

La plaque électrique

• ÀpRES chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintainue bien seche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
• De temps en temps, et avant toute période prolongée de non utilisation, graissez légèrement la plaque (huile de table, huile pour machine à coudre ou vaseline). Vous trouvezEZ également des produits spécifiques de protection et d'entretien dans le commerce.
• Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Les grilles

• Les grilles émailées sont lavables au lave vaisselle.
• Lavez-les à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légarement abrasif.
• Àprous le nettoyage, veillez à ce que les grilles soient correctement positionnées.

Veillez à ne pas endommager la table de cuisson lors de la mise en place des grilles.

Les manettes

Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.

Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.

Assurez-vous que la manette soit sur la position "Arrêt".
- Retirez la manette.
- Àprous le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, enaucn cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson ou sesituent le les éléments electriques.

Le dessus de la table de cuisson

• Passez une éponge légèrement imbibée d'eau tiège (et, si nécessaire, de détergent doux) après chaque utilisation.
• Evitez tout écoulment dans les orifices de la table.
  Utilisez, si nécessaire, un racloir spe

cial et des produits spécifiques vendus dans le commerce.

• N'utilisez pas d'objet tranchant (couteau, gratoir, tournevis, etc.) ou d'éponce à face abrasive.
• N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
• Enlevez rapidement de la table de cuisson les taches de vinaigre, citron, sel et les substances acides et alcalines en général.

Nettoyage de la bougie d'allumage

Ces apparèils sont munis d'allumeurs électriques. L'allumage est assure par une "bougie" en ceramique et une electrode métallique. Pour éviter les difficultés d'allumage, maintainir ces deux éléments en parfait état de propre et voirlez à ce que les orifices des brûleurs ne soient pas obstrués.

\section*{Caracteristiques techniques}

Dimensions de l'ouverture pour l'encastrement dans le plan de travail

(voir chapitre "Encastrement")

Largeur: 550 mm

Profondeur: 470 mm

Dimensions de l'appareil

Largeur: 580 mm

Profondeur: 500 mm

Installation

Emplacement

Les meubles juxtaposés aux côtes de la table de cuisson ne doivent pas dépasser la hauteur de cette-ci.

Les bords latéraux de la découverte pratiquée doivent se trouver à au moins 100mm . des murs ou des meubles latéraux.

Les meubles suspendus ou les hotes doivent etre installes a une hauteur minimale de 650~mm au dessus de la table de cuisson.

N'installez pas l'appareil pres de matériaux inflammables (par ex.: rideaux, torchons, etc.).

Débranche l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectués par un personnel qualifié con-formément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977, Régles Techniques et de Sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur

Puisance des bruleurs

Brûleur Rapide 3,1 kW

Brûleurs Semi-rapide 1,9 kW

Brûleur Auxiliaire 1,0 kW

Puissance de la plaque électrique

Plaque électrique (Ø 145) 1,5 kW

Alimentation: 230V 50Hz

Air nécessaire à la combustion 16 m 3 / h

Catégorie: II2E+3+

Appareil régle en Usine pour fonctionner avec gaz type G20/G25 (2E+) 20/25 mbar

des batiments d'habitation et leurs dépendances;

• Norme DTU P 45 I 204, Installations de gaz (anciennement DTU n.° 61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental. Pour les apparèils raccordés au réseau électrique:
• Norme NF C 15 100 - Installations électriques à basse tension - Régles.

Recommendations

• Vérifiez que le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les apparèils de l'installation et vérifie que tous les raccords sont bien étanches;
• N'omettez pas d'instructor un robinet de barrageage visible et accessible.

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions légales en la matière.

Assurez-vous que l'appareil est régèle pour le type de gaz auquel il sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au paragraph "Adaptation des brûleurs au gaz utilisé".

Important

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau. Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôle que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

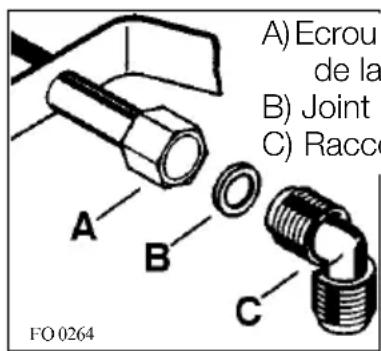

1) Vissez le raccord orientable C dans l'écrou A situé à l'extré

mité de la rampe d'alimentation, sans omettre d'intercaler le joint d'étanchéité B (Fig. 2).

2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.

Fig. 2

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides metalliques (cuivre avec embout mecanique).

Raccordement "flexible" avec embout mécanique

Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie doit être visible sur toute sa longueur). Elle doit être conforme à la norme "NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

- Butane/Propane

Un tubeSouple,equipe de ses colliers (conforme a XPD 36-110) peut etreutilised s'il estvisable sur toute la longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser unflexible conforme à la norme XPD 36-112 ou unflexible metallique conforme à "NFD 36-125".

Pour assembler les différentes pieces il est conseilé de suivre l'ordre suivant:

• fixez le raccord orientable à l'embout en interposant le joint;
• fixez le raccord orientable à la rampe d'alimentation de l'appareil;
• orientez le raccord dans la direction voulue;
• contrôle la parfaite étanchéité du raccord et de l'embout en utilisant une solution savonneuse;
• fixez l'appareil au meuble.

Entretien

Contrôlez périodiquement le tuyau d'arrivée du gaz et

I'eventuel regulateur de pression. En cas d'anomalie remplacez la piece defectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire de procéder périodiquement au graissage des robinets de réglage du gaz. Confiez cette opération à un technicien qualifié.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équi-pée d'une prise de terre efficace se-lon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Les tables de cuisson sont équipées d'un cable d'alimentation et sont aptes au fonctionnement en 230V - 50 Hz.

Appliquez au cable une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise ajustate.

Si I'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possedant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable de terre jaune-vert ne doit pas etre interrompu par l'interrupteur et doit etre relié à la borne du conducteur de protection.

Le cable de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le cable d'alimentation doit etre place de telle maniere qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Notre responsabilité ne saurait etre engagee en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Remplacement du cable d'alimentation

Le cable d'alimentation ne doit être remplace que par un professionnel qualifies selon les normes en vigueur. Utilisez un cable de type H05 V2V2 d'une section adaptée à la charge.

En outre, il faut que le cable de terre jaune-vert soit plus long d'environ 2 cm que les cables de phase et neutre.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 90^

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme suit:

A. Remplacement des injecteurs

1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les injecteurs (Fig. 3) et remplacez-les par ceux convenant au type de gaz utilisé (voir tableau).
4) Remplacez l'étiquette d'étagallonage (collée à côté du tuyau d'alimentation en gaz) par celle correspondant au nouveau type de gaz. Elle se trouve dans l'emballage des injecteurs fournis avec la table.

B. Réglage du ralenti

1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du début réduit.
3) Retirez les manettes.

Alimentation en gaz naturel

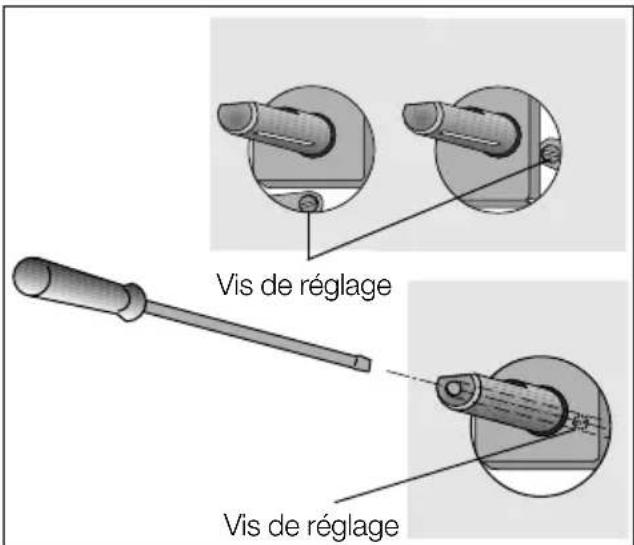

Agissez sur la vis de réglage (Fig. 4) jusqu'à l'obtention d'une petite flamme régulière.

Alimentation en gaz Butane ou Propane

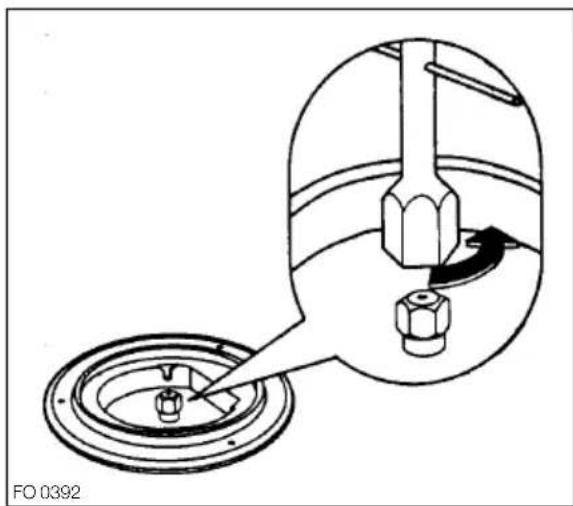

Vissez à fond la vis (Fig. 4), celle-ci étant déjà prévue pour assurer le début minimum.

Contrôlez en tournant la manette de la position de début minimum et vice versa, que la flamme ne s'est int pas. Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.

Les opérations ci-dessus peuvent être effectuees aisement après encastrement de la table de cuisson dans le meuble de cuisine.

Fig. 3

Fig. 4

TYPE DETYPE BRULEURBrULEUR	DE DébitDébitCALORIFIQUECANALMINOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALNOMINALN	DébitDébitCALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQUECALORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCALEORIFIQCAlel mbar28-30/37 mbar28-30
		Repèireinjecteur100/mm	m3/h		Repèireinjecteur100/mm	g/h
			G2020mbar	G2525mbar		G30	G31
Auxiliaire	1,0	0,33	70	0,095	0,111	50	73
Semi-rapide	1,9	0,45	96	0,181	0,210	71	138
Rapide	3,1	0,75	121	0,295	0,343	88	225

Diamètre de la vis de réglage

Brûleur	Ø By-pass 1/100 mm.
Auxiliaire	28
Semi-rapide	32
Rapide	42

Encastrement

Fig. 5

Les dimensions sont indiquées en millimètres.

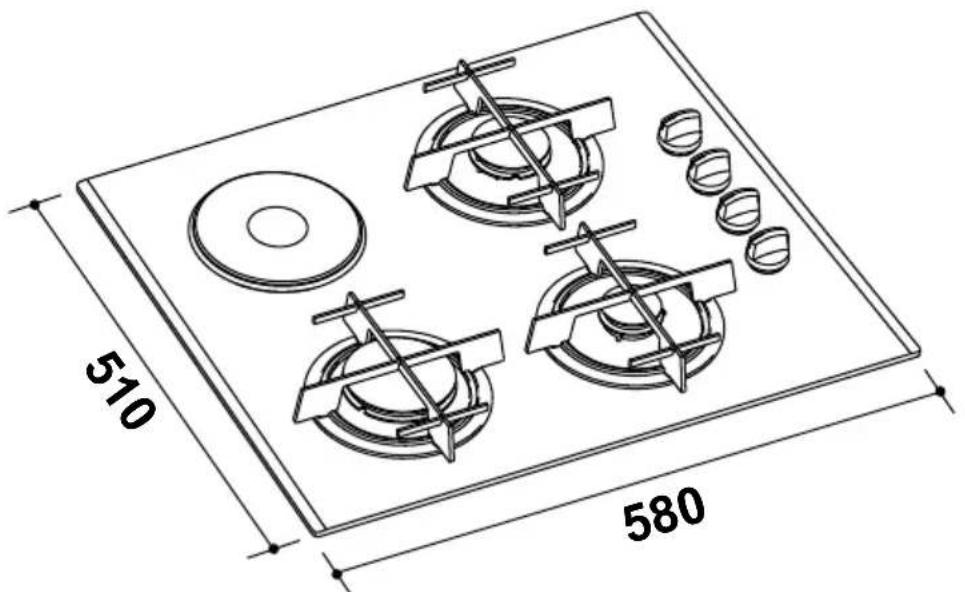

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

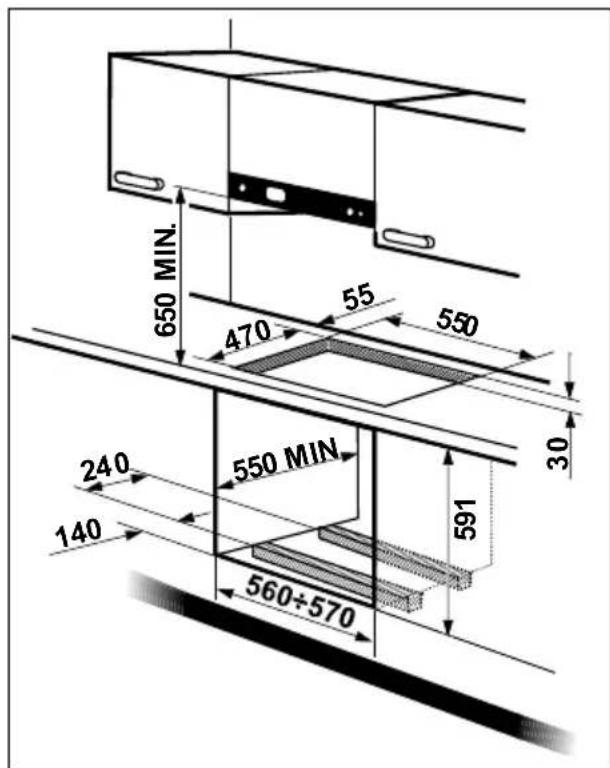

Côtés d'encastrement

Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiqués dans la Fig. 6.

La fixation de la table au meuble doit être effectuee de la façon suivante:

1) Otez les grilles, enlevez les brûleurs et returnez la table de cuisson, en s'assurant de ne pas endommager les "bougies" en céramique (allumage électrique);

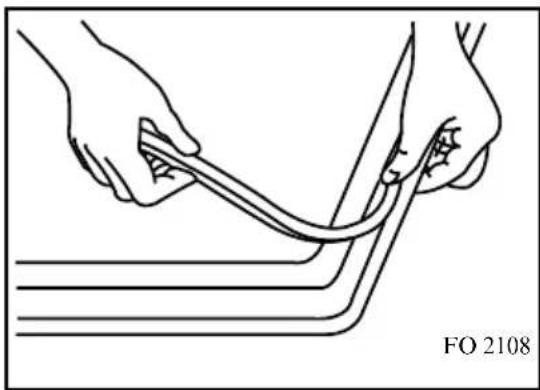

2) placez sur le bord inférieur de le plan de verre, le joint spécial

Fig. 6

fourni comme équipement (Fig. 7), en s'assurant que les bouts joignent bien sans se superposer;

3) insérez la table dans le meuble et fixez la table au meuble à l'aide des pattes de serrage (Fig. 8).

L'encastrement de la table de cuisson au dessus d'un lavevaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseilé lorsque le constructeur de ces apparèils electroménagers ne l'a pas formellement prévu.

Fig.7

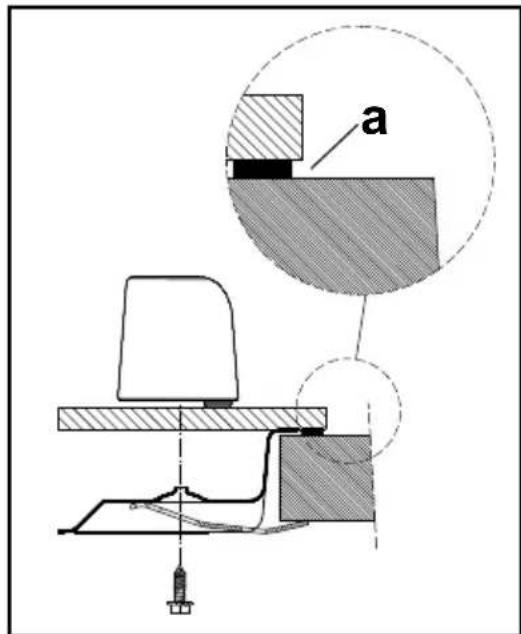

a) joint d'étanchéité Fig.8
Fig. 7

Possibilities d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à receivevoir la table de cuisson devra être fabriqué de façon que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit etre de 20~mm

Reportez you à la Fig. 9.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

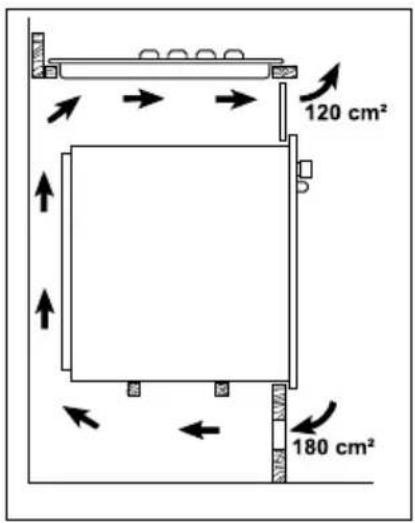

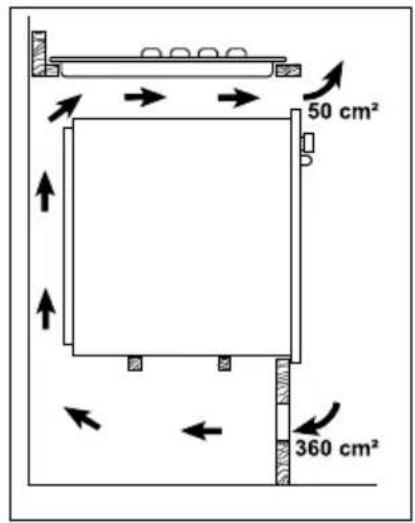

Pour les cotes d'encastrement reportez vous à la Fig. 6. Prévoir deux supports pour l'aération. Les figures 10 et 11 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.

Les meubles suspendus ou les hotes doivent etre installes a une hauteur minimale de 650~mm au-dessus de la table de cuisson (Figure 6).

Fig. 9

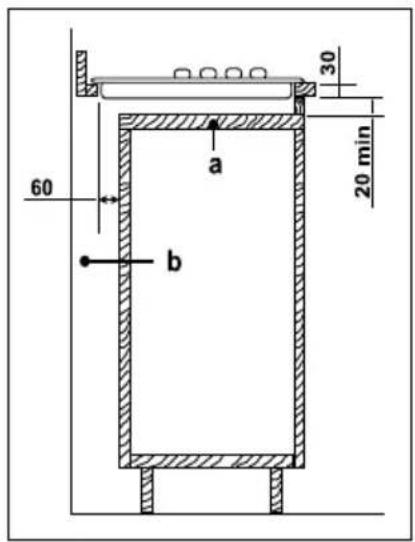

a) Tablette amovible
b) Espace eventuel pour les raccordements

Fig. 10

Fig. 11

Garantie/service-clientèle

France

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant I'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Si vousdeznouscontacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votrechioix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfactiOn à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparueils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 E TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signaletique située sur votre apparéil.

www.electrolux.com
Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensestenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovické 3, Praha 4, 140 21
Danmark	[phone]	Sjøllandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
Espana	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2, 0508 Oslo
Österreich	[phone]	Herzigasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Swizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebíche SK, Seberiniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İstanbul
Russiya	[phone]	129090 Moskva, Олимпский посмен, 16, БUCT "Олимник"

www.electrolux.com

www.electrolux-arthurmartin.fr
