MODE D'EMPLOI DGR1901X ARTHUR MARTIN ELECTROLUX

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
Pendant et après le fonctionnement, les récipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlure.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

⚠️ Avertissements importants

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Tenez les enfants à distance pendant le fonctionnement : la table de cuisson s'échauffe et peut rester chaude longtemps après l'arrêt de l'appareil.
• Assurez-vous que les manettes sont toujours en position arrêt - lorsque l'appareil n'est pas utilisé.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Ne conservez pas à proximité de l'appareil des produits inflammables sensibles aux températures (exemples : produits de nettoyage, bombe aérosols, ...)
• Assurez-vous que les enfants ne manipulent pas commandes.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez a ce que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table.
• Ne faites pas chauffer l'appareil à vide (sans aliment dessus) et n'interposez aucun produit ou matériau entre la plaque gril et l'aliment.

• Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie.

• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.

• La table de cuisson ne doit pas être utilisée pour entreposer quoi que ce soit.
• Des feuilles d'aluminium et des récipients en matière plastique ne doivent pas être placés sur des surfaces chaudes.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Cette table est conçue pour fonctionner en 230 V monophasé. Un éventuel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.

Sommaire

A l'attention de l'utilisateur

Avertissements importants 3

Comment lire votre notice d'utilisation? 4

Description de l'appareil 4

Avant la première utilisation 5

Utilisation de votre table de cuisson 5

Conseils d'utilisation 5

Entretien et nettoyage 6

Garantie 7

Plaque signalétique 7

Service après Vente 7

A l'attention de l'installateur

Caractéristiques techniques 7

Emplacement 7

Branchement électrique 8

Encastrement 10

Possibilités d'encastrement

11

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Description de l'appareil

1 2 3

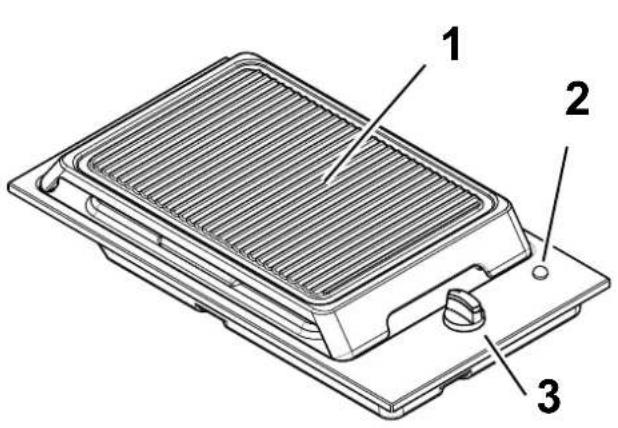

1 Plaque-gril 320x240mm - 1000 W
2 Voyant de fonctionnement
3 Manette de commande de plaque-gril

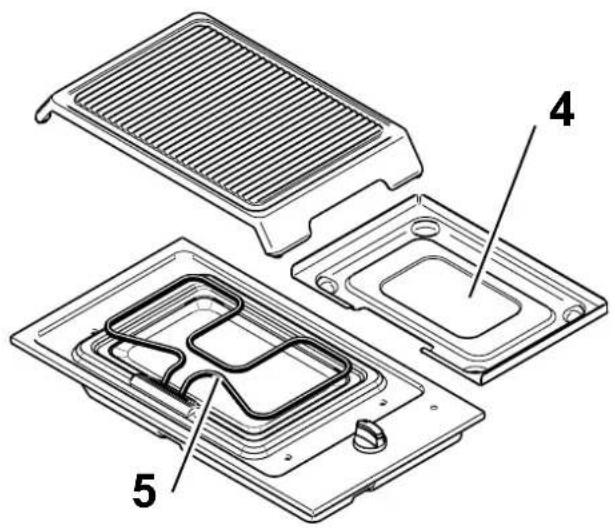

4 Bac de protection
5 Elément chauffant

Avant la première utilisation

Avant d'utiliser l'appareil, enlevez tous les matériaux d'emballage, y compris les étiquettes publicitaires et les éventuels films de protection.

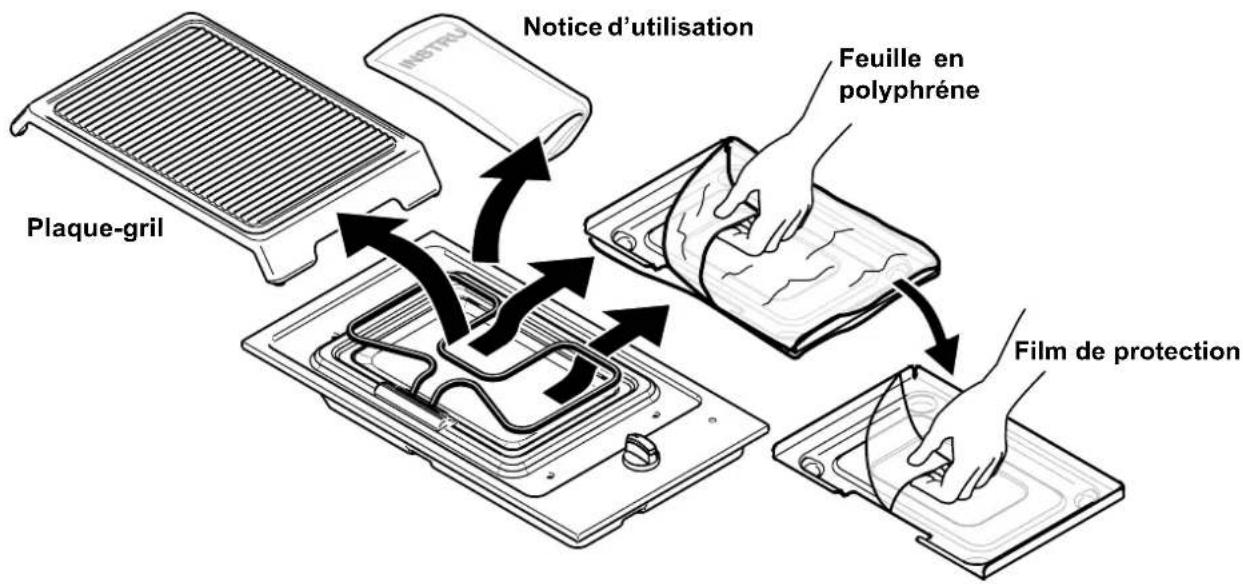

1. Enlevez les éléments qui sont placés sous la plaque-gril: notice d'utilisation, joints d'étanchéité, le feuille en polyphréne et le film de protection qui enveloppent le bac.
2. Remettez correctement en place le bac et la plaque-gril
3. Faites chauffer la plaque-gril à vide 3 à 5 minutes, pour durcir le vernis protecteur.

Notice d'utilisation Plaque-gril Feuille en polyphréne Film de protection

Utilisation de votre table de cuisson

La commande de plaque-gril

Comment utiliser la plaque-gril

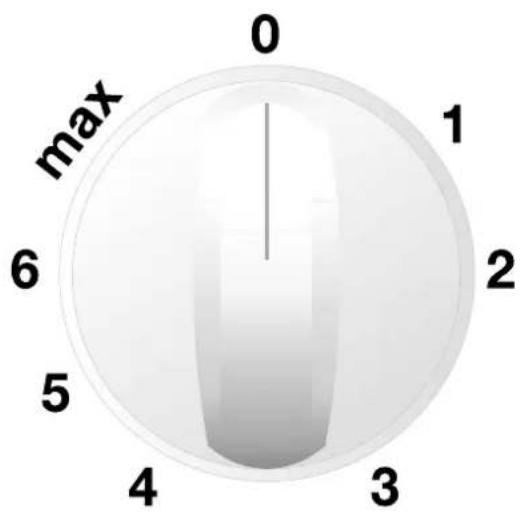

La manette qui commande la plaque-gril est dotée de 8 positions d'utilisation.

Pour mettre en fonctionnement la plaque-gril, tournez la manette sur la position désirée.

Le voyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque-gril est en fonctionnement.

La manette peut être positionnée sur l'une des 8 positions et tournée indifféremment vers la droite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1 : allure de chauffe minimale

Position max : allure de chauffe maximale

0 max 1 6 2 5 4 3

i Conseils d'utilisation

En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau suivant guidera vos premiers essais.

Aliments	Poids (kg)	Position	Préchauffage (min.)	Temps de cuisson (min.)
Côtelettes de porc 0,5 6 5 20
Côtes de boeuf 0,6 max 5 10
Saucisses 0,45 6 5 20
Brochettes de viande	0,4 max 5 14
Hamburger	0,4	6	5 15
Croque-monsieur	3 morceaux	6-max	5	2
Pain	3 tranches	6-max	5	3
Aubergines	3 rondelles	max	5	5 - 7
Tomates	4 morceaux	max	5	10 - 15

• Tournez la manette jusqu'au repère "max" et, après quelques minutes, ramenez-la sur le repère correspondant au mets à cuire.
• Pensez à ramener la manette sur la position arrêt avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
• Ne faites pas chauffer la plaque-gril à vide et n'interposez aucun produit ou matériau entre la plaque-gril et l'aliment.

Lorsque vous faites des cuissons avec de l'huile ou de la graisse, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

Entretien et nettoyage

Avant de procéder au nettoyage : débranchez électriquement l'appareil, assurez-vous que la manette est sur la position arrêt (●) et attendez que l'appareil soit refroidi.

La manette

• Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.
  Pour un meilleur nettoyage du plan de cuisson, les manettes sont amovibles.
• Assurez-vous que la manette soit sur la position "Arrêt".
  •Retirez la manette.
• Après le nettoyage, remettez en place la manette dans sa position initiale.

Lors du nettoyage, en aucun cas du liquide ou du produit d'entretien ne doit pénétrer à l'intérieur du caisson où se situent les éléments électriques.

Le dessus de la table de cuisson

• Attendez que l'appareil soit complétement refroidi.

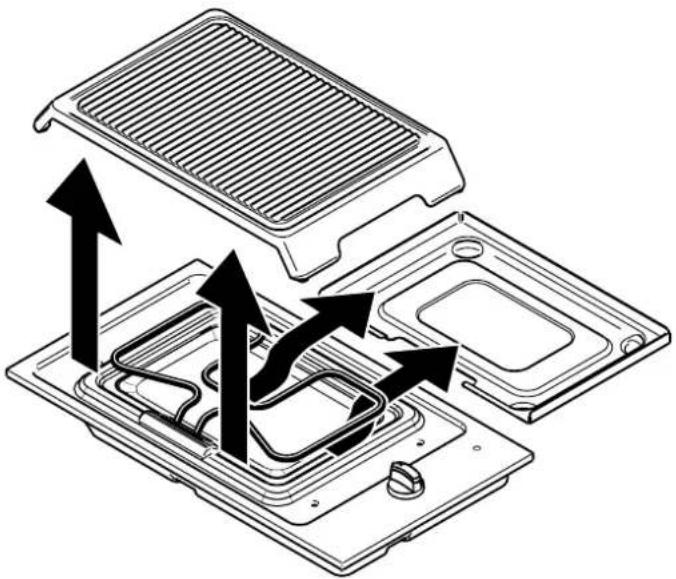

• Enlevez la plaque-gril en fonte, et le bac de protection placé sous l'élément chauffant.
• Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
  •Evitez tout écoulement dans les orifices de la table.
  •N'utilisez pas d'objet tranchant (couteau, grattoir, tournevis, etc.) ou d'éponge à face abrasive.
  •N'utilisez pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
• Veillez à remettre correctement en place le bac de protection sous l'élément chauffant et la plaque-gril parfaitement secs.

La plaque-gril

• Après chaque utilisation, attendez que l'appareil soit complétement refroidi, enlevez la plaque-gril en fonte, et lavez-la dans l'évier à l'eau chaude additionnée d'un détergent doux. Utilisez si besoin un produit légèrement abrasif.
• Veillez à remettre correctement en place la plaque-gril parfaitement sec.
  •Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Caractéristiques techniques

Puissance de plaque-gril

Élément chauffant de plaque-gril 1,0 kW

Alimentation: 230 V – 50 Hz

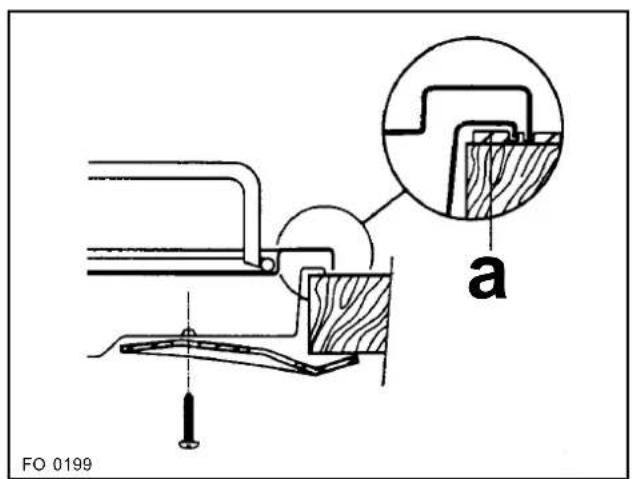

Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")

Largeur: 270 mm

Profondeur: 490 mm

Dimensions de l'appareil

Largeur: 290 mm

Profondeur: 510 mm

CE Cet appareil est conforme aux Directives Communitaires CEE suivantes:

- 73/23 - 90/683 (Basse Tension);

- 89/336 (Compatibilité Electromagnétique);

- 93/68 (Directives Générales);

Instructions pour l'installateur

Débranchez l'appareil avant toute intervention.

Important

• L'installation et le branchement de l'appareil doivent être effectués par un personnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
• Norme NF C 15 100 - Installations électriques à bas-se tension - Règles.

Emplacement

Les meubles juxtaposés aux côtés de la table de cuisson ne doivent pas dépasser la hauteur de celle-ci. Les bords latéraux de la découpe pratiquée doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm. au dessus de la table de cuisson.

N'installez pas l'appareil près de matériaux inflammables (par ex.: rideaux, torchons, etc.).

L'encastrement de la table de cuisson au dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l'a pas formellement prévu.

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C 15100 et aux règlements en vigueur.

Avant d'effectuer le branchement s'assurer que:

• le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
• l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
• la prise ou l'interrupteur principal soient facilement accessibles.

L'appareil est livré avec câble d'alimentation.

Appliquez au câble une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise adéquate.

Si l'on désire un branchement direct au réseau (branchement fixe) il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection.

Le câble de phase de couleur marron (provenant de la borne "L" de la planchette à bornes) doit toujours être relié à la phase du réseau d'alimentation.

Le câble d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.

Après le branchement essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

Remplacement du câble d'alimentation

Le câble d'alimentation ne doit être remplacé que par un professionnel qualifié; utilisez un câble de type H05 RR-F, H05V 2V2-F, H05 BB-F d'une section adaptée à la charge.

En outre, il faut que le câble de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre (Fig. 1).

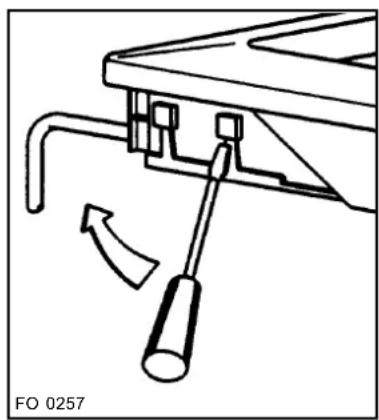

Pour ouvrir la trappe d'accès à la barrette secteur et avoir accès aux bornes de raccordement (Fig.3), procéder comme décrit ci-dessous:

1. insérez l'extrémité d'un tournevis dans les saillies situées sur la côté de l'appareil (Fig.2);
2. exercez une faible pression et faites levier vers le haut.

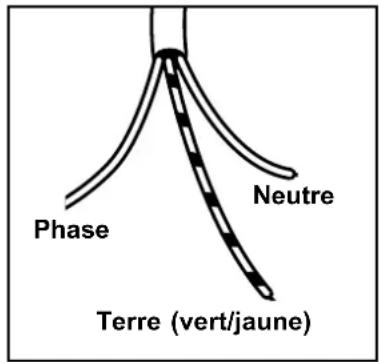

Phase Neutre Terre (vert/jaune)

Fig. 1

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Important :

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

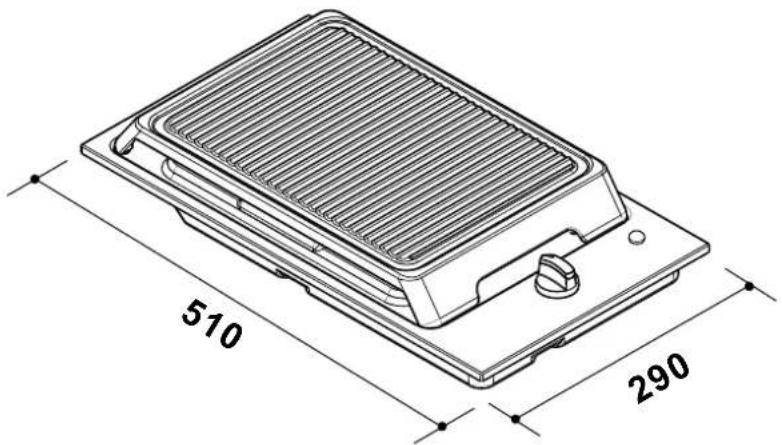

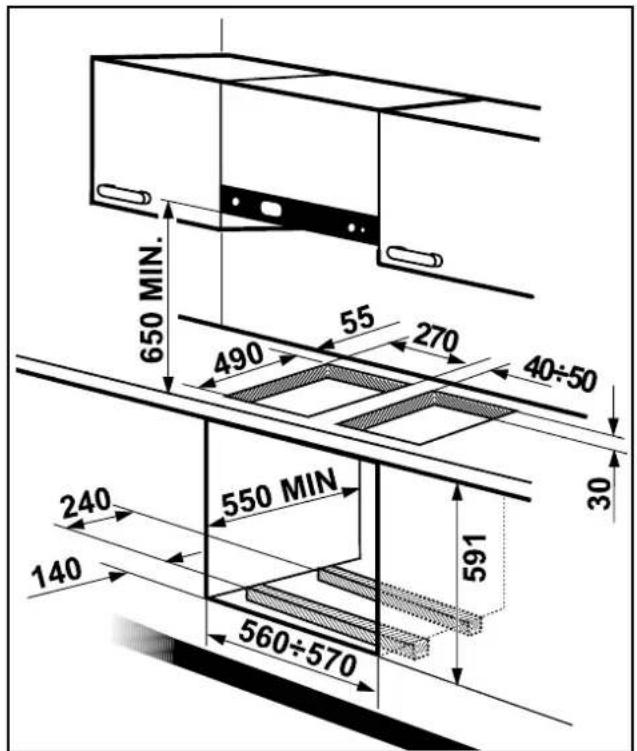

Encastrement

510 290

Les dimensions sont indiquées en millimètres.

Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 550 à 600 mm.

Les tables de cuisson peuvent être encastrées dans un meuble ayant une ouverture aux dimensions indiquées dans la Fig. 4.

Le bord de la découpe pratiquée doit se trouver à au moins 55 mm du mur du fond.

Les bords latéraux doivent se trouver à au moins 100 mm des murs ou des meubles latéraux.

Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson

La fixation de la table au meuble doit être effectuée de la façon suivante:

1. Placez les joints fournis sur les bords de la découpe: positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement;
   2 Placez la table dans la niche d'encastrement en la centrant correctement;
2. Fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 5). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourra aisément enlever.

Si l'on souhaite combiner plusier fonctions (table de cuisson 2 brûleurs + brûleur poissonnière + table à 2 plaques), voir l'illustration 10 où figurent les distances minimum à respecter entre les différentes niches à découper dans le plan de travail du meuble.

Si l'on souhaite combiner plusieurs tables de cuisson de 30 cm en une seule découpe rectangulaire, un kit de montage avec une poutre raidisseuse et un joint d'étanchéité additionnel est disponible en option auprès le service après vente de votre magasin vendeur. Les instructions pour le montage se trouvent dans la boîte du kit.

650 MIN. 490 55 270 40÷50 30 240 550 MIN 140 591 560÷570

Fig. 4

a FO 0199

a) Joint d'étanchéité
Fig. 5

Possibilités d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20 mm.

Reportez vous à la Fig. 6.

La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

Au-dessus d'un four

Pour les côtes d'encastrement reportez vous au Fig. 4. Prévoir deux supports pour l'aération. Les figures 7 et 8 illustrent deux solutions possibles.

Les raccordements électriques du four et de la table doivent rester accessibles et être effetués séparément.

a) Tablette amovible
b) Espace éventuel pour les raccordements
