EKM607702W - Cuisinière ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Four	Électrique, capacité 60 L
Fonctionnalités du four	Chaleur tournante, grill
Consommation énergétique	Classe énergétique A
Système de sécurité	Arrêt automatique, sécurité gaz
Entretien	Nettoyage facile grâce à la surface émaillée

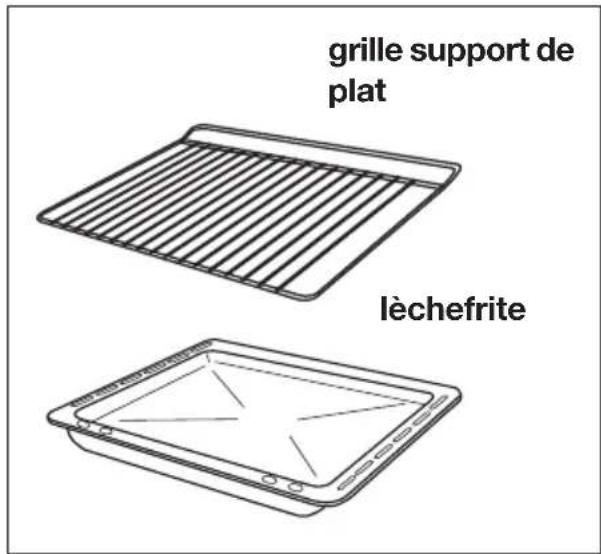

Accessoires inclus	Grille, plat à four
Poids	75 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - EKM607702W ARTHUR MARTIN ELECTROLUX

Comment nettoyer la cuisinière Arthur Martin-Electrolux EKM607702W ?

Pour nettoyer la cuisinière, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Que faire si l'un des brûleurs ne s'allume pas ?

Vérifiez que le brûleur est propre et que la gazinière est correctement connectée à l'alimentation en gaz. Si le problème persiste, contactez un professionnel.

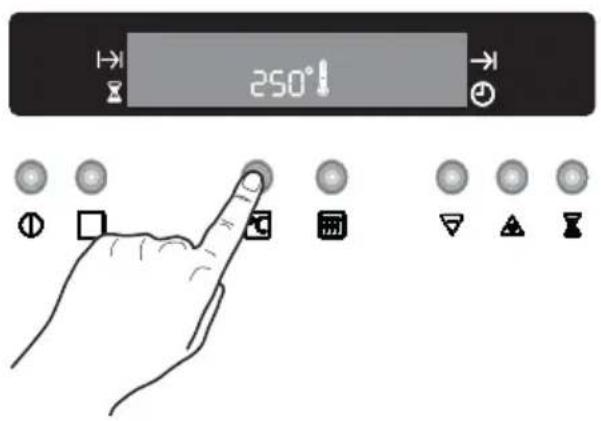

Comment régler la température du four ?

Utilisez le bouton de réglage de température sur le panneau de contrôle. Assurez-vous de préchauffer le four avant d'y placer les aliments.

Comment déverrouiller la porte du four ?

La porte du four se déverrouille automatiquement lorsque la température atteint un niveau sûr. Si elle reste verrouillée, attendez un moment avant d'essayer à nouveau.

Que faire si la cuisinière ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que l'alimentation électrique est fonctionnelle. Si tout semble correct, contactez un technicien qualifié.

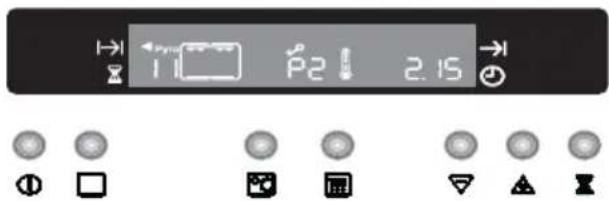

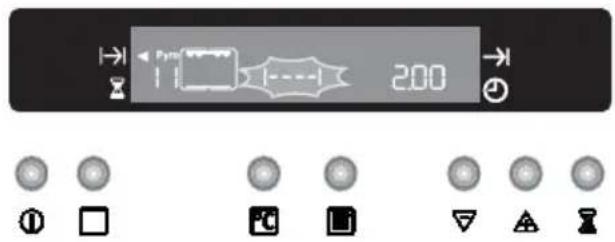

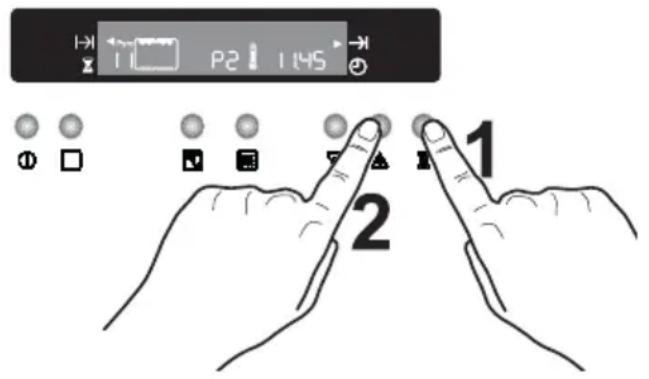

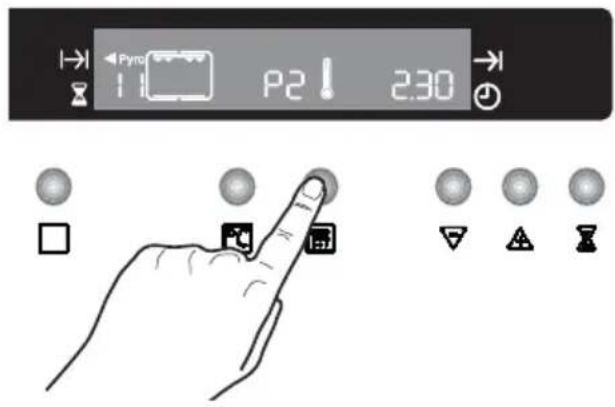

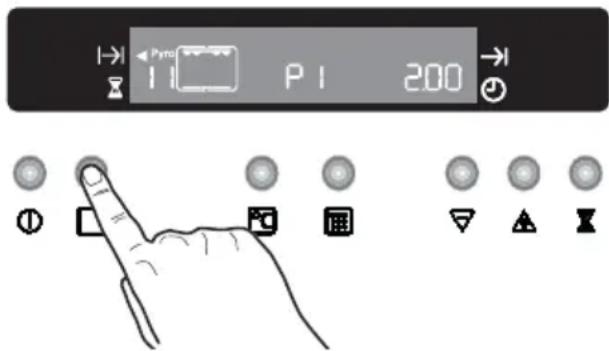

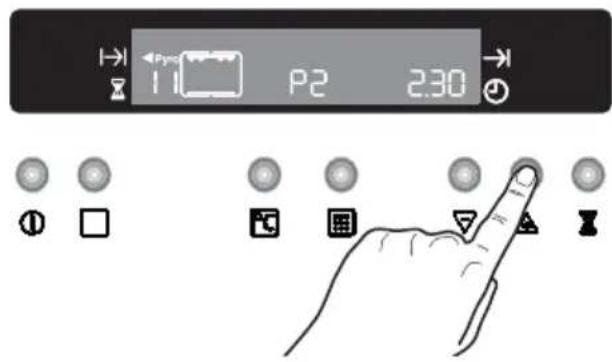

Comment utiliser la fonction de nettoyage pyrolytique ?

Sélectionnez le mode de nettoyage pyrolytique sur le panneau de commande et suivez les instructions à l'écran. Assurez-vous d'enlever tous les accessoires du four avant de commencer.

Quels types de casseroles et poêles sont compatibles avec cette cuisinière ?

Utilisez des casseroles et poêles à fond plat et de taille appropriée pour assurer une cuisson uniforme. Évitez les ustensiles en matériau qui pourrait rayer la surface.

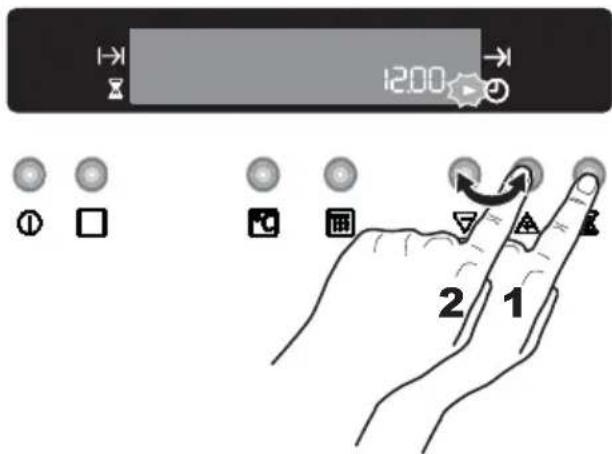

Comment régler l'horloge de la cuisinière ?

Appuyez sur le bouton de réglage de l'horloge et utilisez les touches '+' et '-' pour ajuster l'heure. Appuyez à nouveau sur le bouton pour confirmer.

Que faire si l'indicateur de chaleur résiduelle s'allume ?

Cela signifie que la surface de cuisson est encore chaude. Ne touchez pas la surface tant que l'indicateur est allumé.

Y a-t-il une garantie pour la cuisinière Arthur Martin-Electrolux EKM607702W ?

Oui, la cuisinière est généralement couverte par une garantie de deux ans. Consultez le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI EKM607702W ARTHUR MARTIN ELECTROLUX

notice d'utilisation

FR

• On pense à vous

Cuisinière

Partagez notre imagination sur www.electrolux.com

Sommaire

Avertissements importants 5

Description de l'appareil 8

Commentutiliser la table de cuisson 9

Conseils d'utilisation: la table de cuisson 12

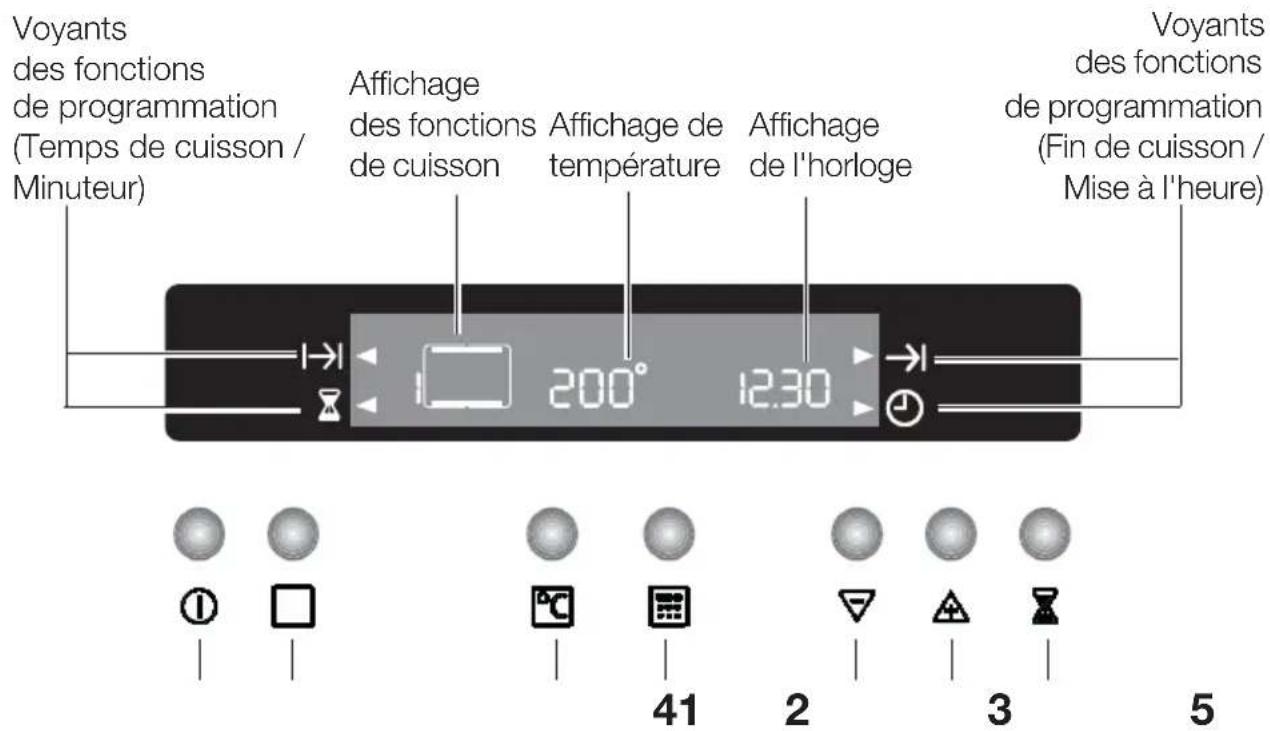

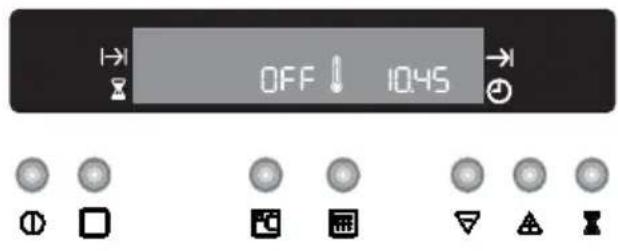

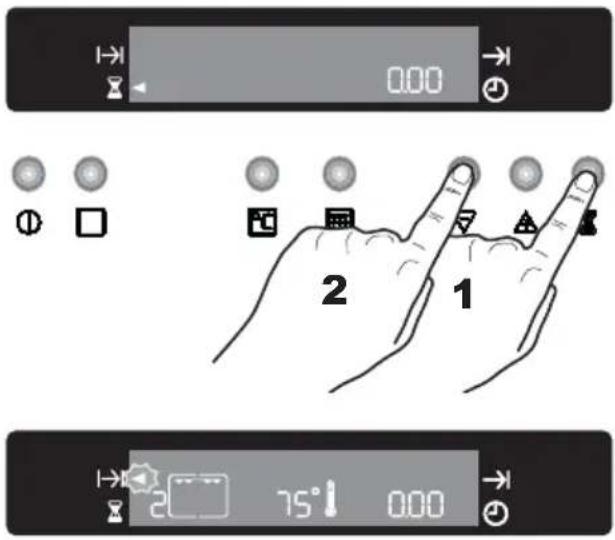

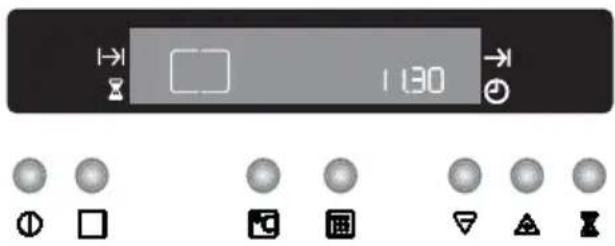

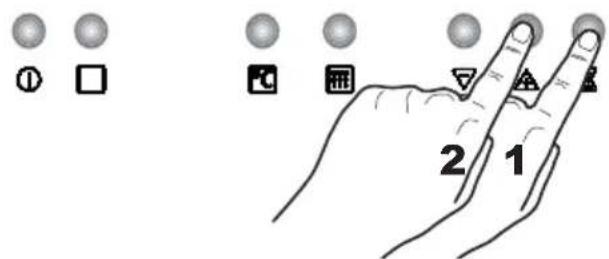

Programmateur electronique 13

Fonctions de cuisson 16

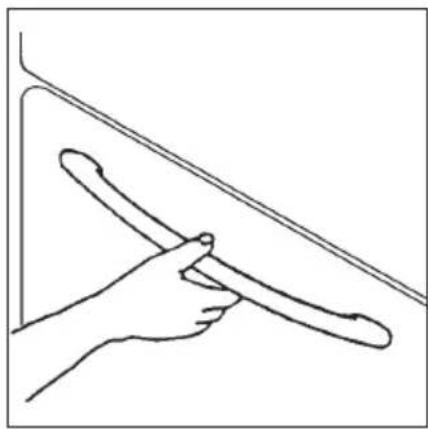

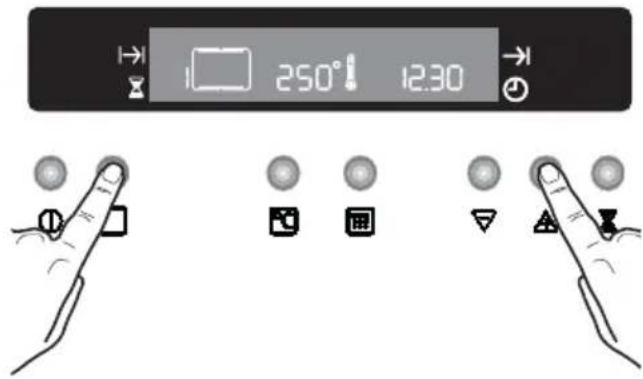

Avant la première utilisation du four 18

Programmation du four 19

Fonctions speciales 21

Accessoires du four 24

Conseils d'utilisation: le four 26

Guide des cuissons 28

Entretien et nettoyage 30

En cas d'anomalie de fonctionnement 37

Consignes de sécurité 38

Caracteristiques techniques 39

Installation de I'appareil 40

Raccordement gaz 40

Raccordement electrique 43

Adaptation des brûleurs au gaz utilisé 44

Garantie/service-clientèle 46

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Cet apparéil est conforme aux Directives Communitaires CEE suivantes :

2006/95 (Basse Tension)
90/396 (Appareil Gaz)
2004/108 (Compatibilité Electromagnétique)

58-100 Swidnica (Pologne)

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vousdez d'abord dirempérativement les préconisations suivantes avant touteutilisationdevotrecaptureil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modele).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Viete apparieil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique. Ne I'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez alsis des risques matériel et corporel.

Débranche la prise de votre apparéil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs et/ou non inflammables.

Utilisez un chiffon ou une éponge humidifié. Un nettoyage à l'eau ou à la vapeur risque de provoquer des infiltrations nuisibles au bon fonctionnement du produit et des dommages corporels.

Si vous appeareil est equipoé d'un éclairage, il est obligatoire de débrancher la prise de votre apparéil (si elle existe) ou coupez le disjoncteur avant de procédér au changement de l'éclairage (ampoule, néon, etc.) pour éviter tout chocoléctrique ou electrocution.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger, par exemple : coupez le cable d'alimentation électrique au ras de l' apparéil, cassez le dispositif de verrouillage et écraser le raccordement gaz extérieur, s'ils existent. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant et après le fonctionnement de l'appareil:,

• Les composants de la table, les côtés et la façade de l'appareil sont chauds,
• les récipients et leur contenu peuvent basculer,

4 electrolux-arthur martin

• lorsque la porte du four est ouverte, les parois internes de porte et d'enceinte sont chaudes.

Veuiliez tenir compte de ces informations et éloigner les enfants pendant et après l'utilisation de votre apparéil pour éviter tout risque matériel et corporel.

Le non respect de ces averissements peut provoquer des dommages corporels et/ou matériels (incendie,...).

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre apparéil.

Veuillez lire attentivement ces remarques avant d'instructor et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces avertissements.

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été consq pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlevement dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant la première utilisation de votre apparéil, faites le chauffer une fois à vide. Assurez-vous alors que la piece soit suffisamment aérée: VMC (Ventilation Mécanique Contrôle) en fonctionnement ou fenêtre ouverte.
• Pendant la cuisson, le four devient chaud. Veiller à ne pas toucher les éléments chauffants à l'intérieur du four.
• Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière,

faire attention à la bouffée d'air chaud qui sort du four.

• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir (si vous appareil en est équipé) ou à proximité de l'appareil.
• Si vous utilisez un apparéil électrique à fil à proximité de votre cusinière (par exemple un batteur électrique), assurez-vous que le cable d'alimentation de cet apparéil ne risque pas de toucher une surface chaude de la cusinière qui serait susceptible de fondre ou ne risque pas d'être coincé dans la porte du four.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pomme de terre frites, beignets,...): les graisses surchauffées s'enflammment facilement.
• N'utilise pas de recipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Ne tirez jamais votre apparéil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fournis avec votre apparéil, n'utilise que des plats, des moulés à gâteaux, ... résistants à de haute Températures (suivez les instructions des fabricants).
• Sur la porte ouverte du four:
• ne posez pas de charge lourde,
• assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vousapprocher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.

6 electrolux-arthur martin

• Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entrainer une dépréciation de l'émail.
• N'employez jamais la l'échérite comme plat à rôtir.

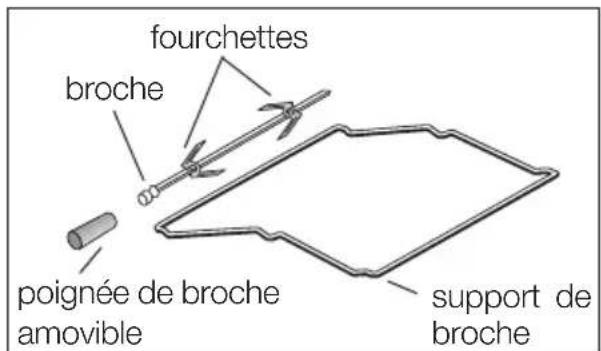

• Les fourchettes et la broche du tournebroche sont pointues et tranchantes. Veillez à les manipuler avec précaution pour éviter tout risque de blessure.
  Pour éviter d'endommager les commandes de votre apparéil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
• ÀpRESutilisation de votrecuisinière, assurez-vous que toutes les manettes se trouvent sur la position "arrêt".
  Veillez à ne rien laisser sur la tablependant l'utilisation des plaques électriques (torchons, feuillies d'aluminium, etc. ...)
• Essuyez les salissures qui se trouvent sur la surface du couvercle avant de l'ouvrir.
• Lorsque le four est en fonctionnement, le couvercle doit être relevé.
• Avant de fermer le couvercle, éteignez tous les brûleurs et attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.
• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous évitez ainsi qu'ils se brûlent en touchant la surface de la table, en renversant un réseau de cuisson ou en touchant la façade chaude de votre apparéil.
  Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque

d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Avant de procéder au nettoyage de votre apparéil, vérifie qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position "arrêt") et que les parois soient suffisamment refroidies.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
• Pour obtenir de bons résultats culinaires et d'utilisation, voirlez à ce que votre apparéil soit toujours propre; lors de la cuisson de certaines préparations, les projections gratuites peuvent dégager des odeurs désagréables.
• Nettoyez votre apparéil après chaque utilisation afin de garantir un fonctionnement correct.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
• N'utilisez pas de produits abrasifs ou d'objets tranchants ou pointus pour nettoyer les verres de la porte du four, vous risquez de rayer la surface du verre. De ce fait, le verre pourrait ainsi, sous l'effect de variations de températures, se briser en éclats, s'il a été précédemment fragilisé.
• N'installez pas votre apparéil sur un socle.

Installation

• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié.
• Les réparations ne doivent être effectues que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricei qualifié.
• Debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si celle-ci présente une quelconque anomalie.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur l'appareil, exigez du service après vente les pieces de rechange certifiées Constructeur.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique et électronique).En procedant à la mise au rebut de l'appareil dans les règles de l'art, nous preservons l'environnement et notre sécurité,s'assurant ainsi que le déchets seronttraités dans des conditions optimum.Pourobtenir plusde détails sur le recyclage de ce produit,veuillez prendre contact avec les services de votre commune ou le magasin ou vous avez effectué l'achat.

8 electrolux-arthur martin

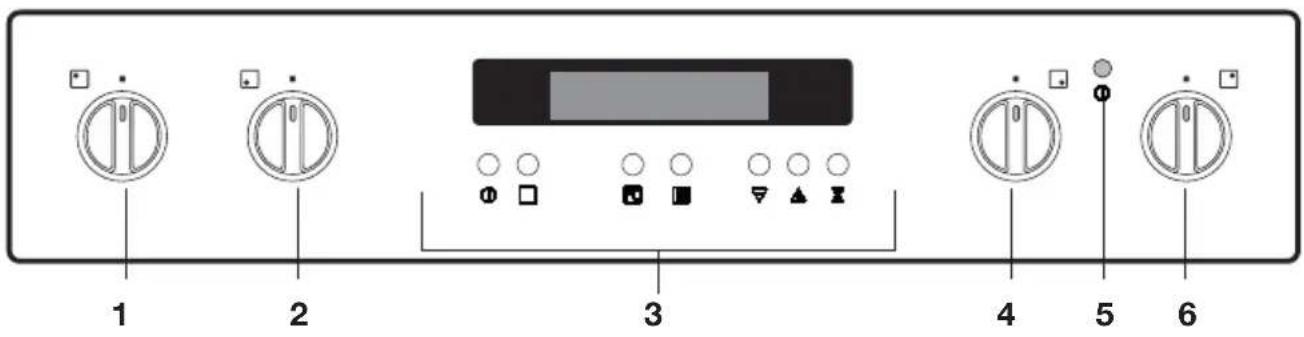

Description de l'appareil

1 Commande de brûleur arrêté gauche
2 Commande de brûleur avant gauche
3Programmateur électronique

4 Commande de brûleur avant droit
5 Voyant "marche"
6 Commande de plaque arrêté droite

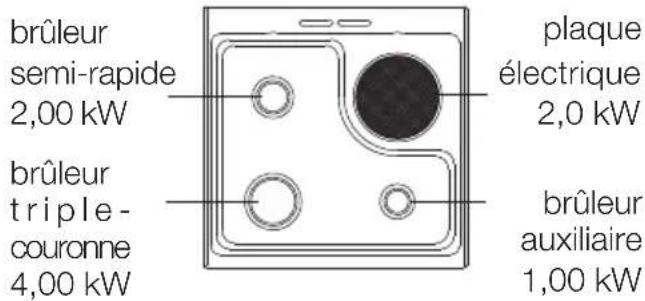

Table de cuisson

Votre table de cuisson est équipée de brûleurs à ralenti progressif.

Ceux-ci se caractérisent par leur souplesse de réglage,ils permettent:

• d'obtenir très facilement toutes les allures comprises entre le plein début et le début réduit.
• de repérer la position concernant chaque type de cuisson selon vos habitudes personnelles et de retrouver ensuite cette position sans tâtonnement.

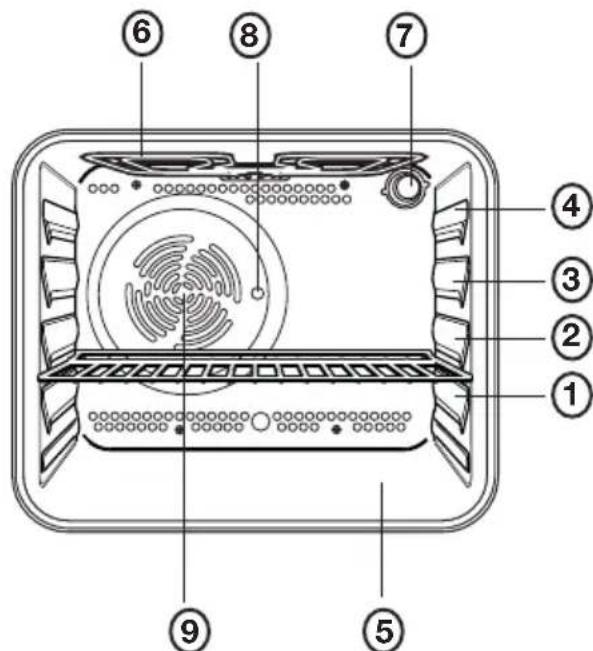

L'intérieur de four

1 à 4 Niveau de Gradins
5 Sole
6Gril
7Eclairage du four
Orifice d'entrainment de la broche
9 Turbine de ventilation

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiennent:

Pour allumer les brûleurs

Allumage automatique intégré

1. Poussez et tournez la commande du brûleurChoisi jusqu'au repère maxi.
2. Maintenez le bouton jusqu'à apparition de la flamme (une étincelle se produit environ toutes les secondes), OU

presents one flamme au brûleur après avoir tourné la commande (en cas de manque d'énergie électrique).

1. ÀpRES l' apparition de la flamme, mainte- nez la commande enfoncée pendant 5 secondes environ pour activer la sécurité thermocouple.

Pour éteindre les brûleurs

Tournez la commande jusqu'à la butée, sur la position arrêt.

Les collerettes de commandes des brûleurs de table

Les commandes des brûleurs de table sont constituées d'une manette et d'une collerette sérigraphie:

Ces indications vous permettent de remonter correctement les collerettes après démontage (après le nettoyage par exemple).

Pour un bon allumage de vos brûleurs

Veillez a garder les couronnles des brûleurs en parfait état de propre, leur encrassement pourrait être la cause d'un mauvais allumage gaz.
- Si vous avez demonté les brûleurs pour les nettoyer, assurez-vous avant

I'llumage que les couronnés et les chapeaux soient:

• correctement mis en place,
• parfaitement secs.

Sécurité

Eloignez les jeunes enfants de l'appareil tant qu'il est chaud.

Veillez à ne poser sur la table de cuisson,aucun objet ou aliment susceptible defondre (utensiles avec manche en plastique, feuille d'aluminium, alimentes contenant du sucre,etc. ...).

Avant de fermer le couvercle,
attendez que le dessus du plan de
cuisson soit refroidi afin de ne pas
endommager le couvercle.

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou laGRAisse pourrait facilement s'enflammer par suite d'une surchauffe.

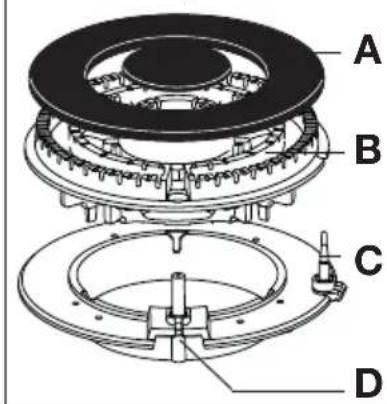

Brûleur triple couronne

A) Chapeau du brûleur
B) Couronne du brûleur
C) Bougie d'allumage
D) Sécurité thermocouple

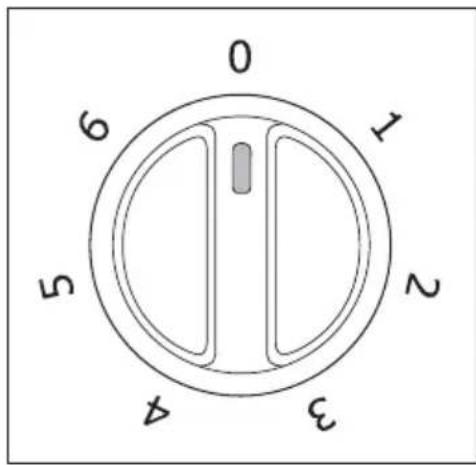

La plaque électrique

Ces cuisinières sont équipées d'une plaque électrique à 7 positions.

Pourmettre enfonnementmentla plaque, tournezla manette correspondante sur la positiondésirée.

Levoyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.

La manette peut être positionnée sur l'une des 7 positions et tourner indifféremment vers la droite ou vers la gauche.

Position 0 : plaque à l'arrêt

Position 1: allure de chauffe minimale

Position 6 : allure de chauffe Tmaxale

Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.

En tenant compte de la quantité d'alments à cuire et du mode de cuisson, le tableau ci-dessous guidera vos premiers essais.

Positions	Cuisson
1 Pour réchauffer les mets ou pour fondre le beurre et le chocolat
2 Pour préparer des sauces, des daubes, des soufflés, des oeufs
3 Soupes de légumes secs, dé-congélation d'aliments surgelés, cuisson d'eau ou de lait
4 Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson
5 Omelettes, crêpes, biftecks
6 Biftecks, tranches de viande, biscuits, saisie de viande

i Conseils avant la première utilisation

Avant la première utilisation des plaques électriques, lavez soigneusement les plaques électriques avec du nettoyant non abrasif, sèchez-les soigneusement et faites-les fonctionner pendant environ 10 minutes sur la position maximum.

Lors de cette première mise en fonction de la table, il se produit une odeur brûlé ou une odeur只不过 désagréable: ceci est absolument normal, cela provient de l'évaporation des résidus de graisse de la fabrication et des joints d'étanchéité montés pendant la mise en place de l'appareil. Ces odeurs disparaîtrent après un certain temps de fonctionnement.

Levoyant "marche"

Il s'allume des que vous tournez une manette des plaques de table. Il s'eteint lorsque vous la ramenez sur la position "0".

Cuisson sur la plaque électrique

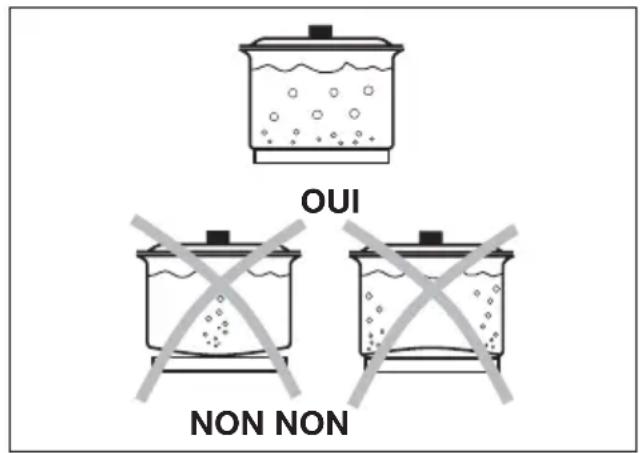

Les recipiens qui convennent à l'emploi sur des tables de cuisson ayant des plaques électriques, doivent avoir les caractéristiques suivantes :

-ilsdoiventconveniraunemployiasez intensif;

• • ils doivent s'adapter parfaitement à la zone chaude ou être un peu plus grands pour assurer une utilisation efficace de l'appareil, mais elles ne doivent JAMAIS être plus petites que celle-ci;

• ils doivent avoir un fond épais et bien plat (fond dressé) pour assurer un bon contact avec la plaque.

Cette caractéristique est particulièrement importante quand on utilise des poêles à frire à haute température ou lorsqu'il s'agit de cuir à la Cocotte-Minute.

Assurez-vous que les recipients soient de taille suffisante pour éviter que les liquides ne tombent sur les plaques.

Ne laissez jamais les plaques fonctionnées s'il n'y aaucun récipient sur celles-ci ou si les récipients sont vides.

N'interc的角色，nucun産iut ou materiau entre la plaque et le recipient.

Chaque fois que la recette le permet, couvrez votre écipient, vous réaliserez des économies d'énergie.

Pensez à ramener la manette sur la position Arrêt avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mijotage).

Pour prévenir les débordements (lait, huile, sauce, ...) positionné la manette sur un repère moins élevé quelques minutes avant l'ébullition. Ne replisssez pas trop vos recipients.

Lorsque vous réduisez la puissance de cuisson ou que vous arrêtez la plaque, sa température baisse lentement.

Conseils d'utilisation: la table de cuisson

Avant de fermer le couvercle, attendez que le dessus du plan de cuisson soit refroidi afin de ne pas endommager le couvercle.

Choix des recipients

Choisissez toujours un réseau à fond bien plat et proportionné au diamètre du brûleur utilisé.

• 12 à 22 cm de diamètre du recipiént pour le brûleur semi-rapide arrêté gauche et arrêté droit.
• 16 à 26 cm de diamètre du recipiement pour le brûleur rapide avant gauche.
• 8 à 16 cm de diamètre du recipiement pour le brûleur auxiliaire avant droit.
• 18 à 22 cm de diamètre du recipién pour la plaque électrique.

Si vous utilisez un-scripte a large fond (stérisatéur, lessiveuse, bassine à confiture, couscoussier, ...), placez-le légèrement décalé vers l'arrière de la table de cuisson de telle sorte que la base du-scripte ne dépasse pas le bord avant de la table émaillee, ceci évite le débordement des flammes et une surchauffe au niveau du bandeau de commandes.

Lors de l'utilisation de la table de cuisson, il est impératif de respecter le diamètres indiqués pour chaque zone de cuisson. Le non respect de cette préconisation entraînerait la surchauffe en verre (selon modulo) et sa rupture.

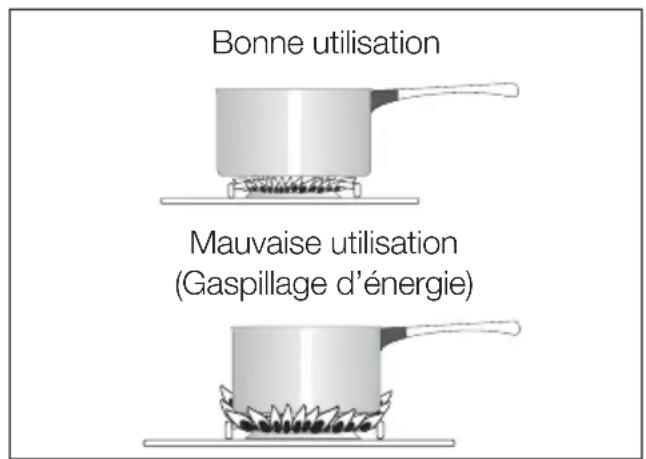

Récipients pour la cuisson

Souvenez-vous qu'un récipient large offre une plus grande superficie à la chaleur et donc cuit les alimentés plus rapidement qu'un récipient étroit. Choisissez toujours un récipient proportionné au diamètre de la plaque.

Utilisez toujours des recipients de mesure adaptée à ce que vous doivent cuire. Veillez à ce que les recipients ne soient pas trop petits pour des préparations liquides qui pouraient facilement déborder ou bien qu'ils ne soient

pas trop grands pour des alimentés qui doivent cuirerapidement; sur la partie du fond qui reste discoverede couverte les graisses et les jus bruleraient facilement.

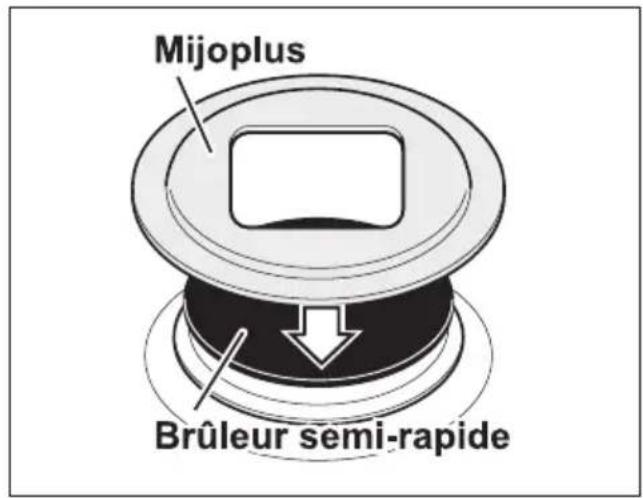

Utilisation du Mijoplus (diffuseur de chaleur)

1. Enlevez la grille de table
2. Placez le Mijoplus sur le chapeau du bruleur semi-rapide
3. Remettez correctement en place la grille de table et allumez le brûleur.

N'utilisez le Mijoplus que sur un bruleur semi-rapide.

Utilisez le Mijoplus seulement pour des cuissons demandant de temps longs et de puissances basses (par exemple riz au lait).

Programmateur électronique

1. Touche Marche / Arrêt ①
2. Touche sélection Fonctions de cuisson

1. Touche Température

1. Touche Confirmation Pyrolyse Variable

1. Touche d'ajustement Moins
2. Touche d'ajustement Plus
3. Touche de selection Temps Tour la mise à l'heure et le réglage du Minuteur, de la Durée de la Cuisson, de l'Heure de fin de cuisson
   sour la

Les fonctions de cuisson sont contrôlées par unprogrammateur électronique.

Il est possible de seLECTIONner n'importe qu'elle fonction de cuisson, température et durée de cuisson.

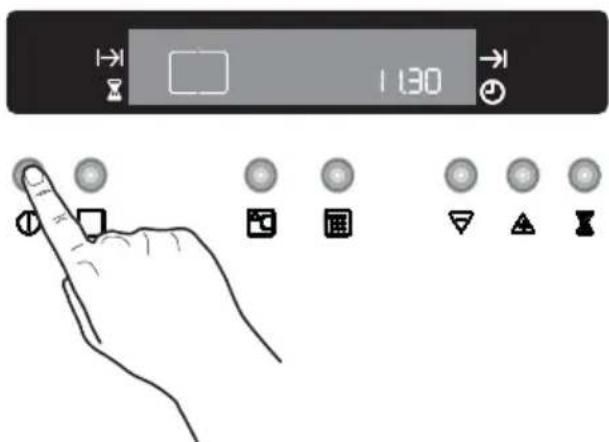

Touche Marche/Arrêt ①

Le four doit être mis en marche avant de régler tout programme ou fonction de cuisson. Quand la touche est pressée, l'éclairage du four s'allume et le symbole apparaît sur l'écran.

Pour eteindre le four, appuyez sur la touche ①. Tous les programmes ou fonctions de cuisson s'arrêtent, l'éclairage du four s'eteint et l'heure du jour uniquement est affichée sur l'écran.

Il est always possible d'etreindre le four.

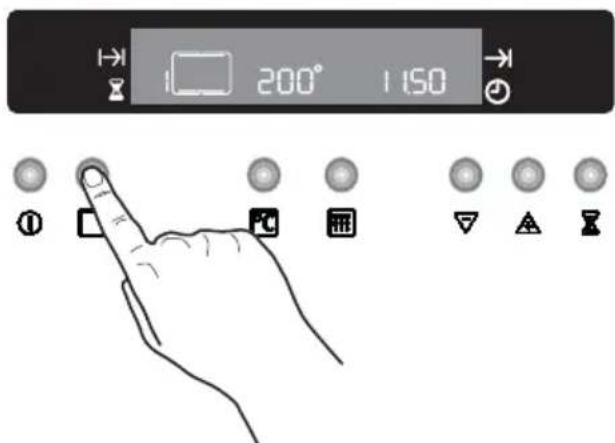

Comment sélectionner une fonction de cuisson

1. Levez le couvercle de votre cuisinière.
2. Allumez le four en appuyant sur la touche

①

1. Appuyez sur la touche de selection pour selectionner la fonction desirede Chaque fois que vous appuyez sur la touche de selection "Fonctions de cuisson", un symbole des fonctions s'allumera indiquant la fonction active a ce momentlÀ. À cote du symbole relatif à la fonction de cuisson selectionnée, le numero correspondant apparaitra.

2. Pour chaque fonction de cuisson, l'affichage de la températe indique la températe pré régée. Si la températe pré régée n'est pas celle voulue, appuyez sur les touches et pour régler la températe par intervalles de 5 degrés.

Le symbole du thermomètre indique le niveau de température à l'intérieur du four.

Lorsque la température du four atteint le niveau régèle, le programmateur émet un bref signal sonore et le symbole du thermomètre cesserà de clignoter.

ATTENTION

En l'absence de courant électrique, leprogrammateur conserve toutes lesdonnées entrées dans la mémoirependant 3 minutes environ.Passé cedécai,les données sont supprimées etdevront être de nouveau entrées au rétablissement du courant électrique.

Lorsque le four est en fonctionnement, le couvercle doit etre relevé.

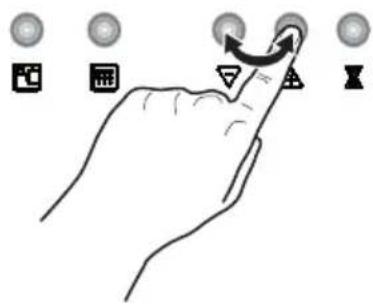

Comment modifier la température et le temps de cuisson

• Utilisez les touches

modifier la température prédéfinie tandis que le symbole “ ” clignote. La température maximum pouvant être programmée est de 250^ ( 285^ en fonction ciisson traditionnelle).

• Utilisez les touches

ouour

modifier le temps et la durée de cuisson pendant que les voyants des fonctions de programmation clignotent.

Pour modifier la température pendant la cuisson, appuyez sur la touche

et utilisez les touches Tou

pour modifier la températe choisie.

Les symboles suivants indiquent dans l'ordre les fonctions de cuisson disponibles.

ECLAIRAGE - L'éclairage du four s'allume. Les éléments chauffants ne sont pas en service.

CUISSON TRADITIONNELLE - La chaleur provient de l'élément chauffant supérieur et inférieur. La température préregée est de 200^ . Sélectionnez au maximum une température de 250^ .

LEGUMES GATEAUX - La cuisson se fait par convection forcee. Les éléments chauffants supérieur et inférieur sont en service et une turbine place a l'arriere du four create un mouvement d'air chaud. La temperture preréglée est de 180^

CUISSONS 2 NIVEAUX - Pour cuire plusieurs plats en même temps, que vous disposerez sur différents niveaux. La température préRéglée est de 200^ .

GRILLADES MINCES - Le four dégage une chaleur intense seulement par le haut. La température préRéglée est de 250^ .

Le corps de chauffe du grill est activé. Ensuite, le moteur du grill se met en service. Cette fonction convient également por griller des volailles et de rôts sur le tournebroche et des alimentés peu écais, tels que biftecks, côtelettes et poissons.

La température préregée est de 250^

GRILLADES EPAISSES - L'élément chauffant du grill fonctionne en alternance avec la turbine augmentant l'efficacité du grill. La chaleur dore les alimentents, les cuit ou les rechauffe à coeur rapidement. La température préreglee est de 200^ . Sélectionnez au maximum une température de 200^ .

VIANDES BLANCHES - La chaleur provient de l'élément chauffant supérieur et inférieur, et la fonction de Préchauffage Rapide est automatiquement selectionnée. La chaleur provenant de la sole est limitée afin que les projections ne brûlent pa sur la sole. La température prééglée est de 210^ .

VIANDES ROUGES - La chaleur provient de l'objetment chauffant supérieur et inférieur, et la fonction de Préchauffage Rapide est automatiquement selectionnée. La chaleur provenant de la sole est limitée afin que les projections ne brûlent pa sur la sole. Pour les viandes qui ont besoin d'une chaleur plus intense, utilisez cette fonction. La température prérgélée est de 240^ .

MAINTIEN AU CHAUD - Pour le plats déjà cuits que vous souhaitez Maintainir au chaud, sans toute fois en continuer la cuisson. La température prééglée est de 80^ et ne peut être changée.

DECONGELATION - Avec cette fonction, on met en marche la turbine qui, en faisant circuler l'air froid à l'intérieur du four, a pour effet de décongéner rapidement les aliments surgelés.

11

Pyrolyse - Pour le nettoyage pyrolytique du four. Au cours de celui-ci, les salissures résiduelles du four sont brûlées pour donner des cendres qui s'essuient facilement après refroidissement du four. Le four est chauffé à env. 500^ .

Pour activer la fonction Pyrolyse, suivez les instructions données à le chapitre "Nettoyage à émail pyrolytique".

Lorsque le four est en fonctionnement, le couvercle doit etrelevé.

À la première utilisation

Des que la cuisine est raccordée electriquement pour la première fois, "12:00" s'affiche et le voyage de clignote. Assurez vous de bien regler l'heure du jour avant d'utiliser le four.

Pour régler l'heure du jour :

1. Appuyez sur la touche 且 jusqu'ac que que levoyant clignote.Reglez l'heure a I'aide des touches or

Levoyant disparait 5 secondes après l'affichage de l'heure exacte.

1. Si levoyant de ne clignote plus, appuyez deux fois sur la touche pour régler de nouveau l'heure du jour.

Ensuite,procededez comme indiqué au point 1.

Avant la première utilisation du four

Avant la première utilisation de votre four, faites-le chauffer une fois a vide afin d'éliminer l'odeur de calorifuge et les graisses de protection utilisées lors de la fabrication.

Assurez-vous alors que la piece soit suffisamment aérée (Ventilation Mécanique Contrôle en fonctionnement ou fenêtre ouverte).

1. Levez le couvercle.
2. Appuyez sur la touche ① pour allumer le four.
3. Appuyez une fois sur la touche de selection et seLECTIONnez la fonction "Cuisson traditionnelle".
4. Reglez la températe à 250^ en utilisant la touche + .
5. Laissez le four fonctionnera vide pendant environ 45 minutes.
6. Ouvrez une fenêtre pour l'aération.
   Cette procédure doit être répétiée avec la fonction "Cuisson au grill double" pendant 5 - 10 minutes environ.

Pendant ce temps, il peut se dégager une odeur désagréable. Ceci est asbosolumment normal, et est causé par des résidus de fabrication.
Après avoir effectué cette opération, laissez le four se refroidir puis nettoyez la cavité avec une éponge.

Avant de cuisiner pour la première fois, lavez soigneusement tous les accessoires.

Pour ouvrir la porte du four, empaignez toujours la poignée au centre (voir figure).

Lorsque le four est en fonctionnement, le couvercle doit etre releve.

Comment régler le minuteur

1. Appuyez sur la touche pour selectionner la fonction. Le voyant clignote et «0.00» s'affiche.
2. Appuyez sur la touche pour selec-tionner le temps désiré pendant que levoyant clignote. Le temps maximum est de 23 heures et 59 minutes. Avec avoir terminé le réglage, le Minuteur attend 3 secondes avant de démarrer.
3. Une alarmé sonore retentit pour indiquer que le temps programme s'est écoulé.
4. Pour arrêter l'alarme sonore, appuyez sur n'importe qu'elle touche.

Le four NE s'eteindra PAS s'il est en fonction.

Pour visualiser ou modifier le réglage du Minuteur

Appuyez sur la touche 已 jusqu'ac que le voyant clignote. Vous pouvez maintainant regler le minuteur a I'aide des touches ou

Pour annuler le réglage du Minuteur

Appuyez sur la touche "Temps" jusqu'à ce que levoyant "minuteur" clignote. Appuyez sur la touche jusqu'à «0.00» s'affiche.

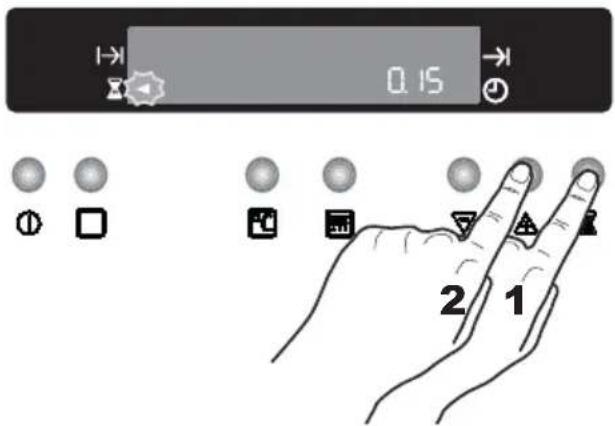

Pour programme l'arrêt du four

1. Allumez le four, placez la nourriture dans le four, selectionnez une fonction de cuisson et reglez la température de cuisson, si nécessaire.
2. Appuyez sur la touche pour selectionner la fonction evoyant clignote et «0.00» s'affiche.
3. Pendant que le voyageant lignote, appuyez sur la touche 4 pour selectionner le temps desired. Le temps maximum est de 23 heures et 59 minutes. Le programmeur attend 3 secondes avant de démarrer.

1. Lorsque le temps de cuisson est terminé, le four s'eteint automatiquement et une alarmé sonore retentit tandis que le «0.00» s'affiche.
2. Pour eteindre l'alarme sonore, appuyez sur la touche ①.

Si vous appuyez sur une toute autre touche, l'alarme sonore cette et I'écran affiche les symboles indiqués dans la figure.

Pour remetre le four à zéro, appuyez sur la touche ①.

Pour annuler le Temps de cuisson :

Appuyez sur la touche 品 jusqu'ac que que levoyant commencea clignoter.

Appuyez sur la touche ♦ jusqu'à ce que “0.00” s'affiche.

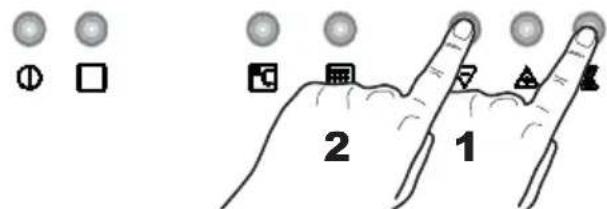

Pour programmer le départ et l'arrêt du four

1. Reglez le temps de cuisson comme indiquedansle chapitre correspondant.
2. Appuyez sur la touche 空 jusqu'à seLECTIONner la fonction et que levoyant correspondant clignote. Le bandeau de commande affiche le temps de fin de cuisson (c'est-à-dire, l'heure exacte + le temps de durée de cuisson).
3. Appuyez sur la touche pour selec-tionner le temps de fin de cuisson désiré.
4. ÀpRES avoir terminé le réglage, le programmeur attend 3 secondes avant de démarrer.
5. Le four s'allume et s'eteint automatique-ment. Un signal sonore indique la fin de la cuisson.
6. Pour éteindre le signal sonore, voir le paragraphe "Pour programme I'arrêt du four".

Pour annuler le programme, annulez le temps de cuisson.

Fonctions speciales

Arrêt de sécurité

Le four est équipé d'un dispositif d'arrêt automatique. Si vous avez oublé de fixer une limite de temps de cuisson, par exemple, le fonctionnement s'arrête automatiquement après 3 heures ou 12 heures selon le tableau suivant.

Si la température est : le four s'éteindra :

250°C après 3 heures

de 200 jusqu'à 245°C après 5,5 heures

de 120 jusqu'à 195°C après 8,5 heures

moins de 120°C après 12 heures

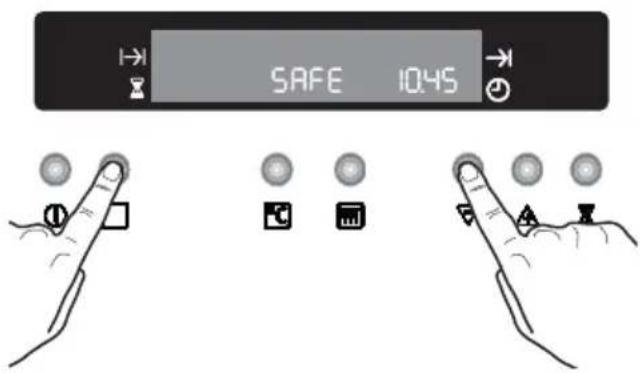

Sécurité infant

Pour éviter que les enfants allument le four, il est possible de verrouiller les commandes.

1. Éteignez le four en appuyant sur la touche ①.
2. Appuyez sur la touche et, simultanément, appuyez sur la touche. Maintenez-les presses pendant au moins 3 secondes. L'indication 'SAFE' (Securité) est affichée sur l'écran tandis qu'un signal sonore retentit.
3. Le four est maintainant verrouillé. Ni les fonctions du four, ni les températures ne peuvent être sélectionnées.

Pour déverrouiller le four

Appuyez sur la touche et, simultanément, appuyez sur la touche. Maintenez-les pressées pendant au moins 3 secondes. Un signal sonore retentit et l'indication 'SAFE' disparait. Le four peut maintainant être mis en fonction.

Température

En appuyant sur la touche 0 le niveau de température à l'intérieur apparait sur l'écran.

Chaleur résiduelle

Lorsque le "Temps de cuisson" est réglié, le four s'éteint automatiquement quelques minutes avant la fin du tempsprogramme et utilise la chaleur résiduelle pour terminer la cuisson des mets sans consommer d'énergie. Tous les réglages actifs sont affichés jusqu'à ce que le "Temps de cuisson" se soit écoulé.

Cette fonction ne s'active pas lorsque le "Temps de cuisson" est inférieur à 15 minutes.

Code erreur

Leprogrammateurélectroniqueeffectue constamment un test diagnostic du système. Si certains paramètres ne sont pas corrects, par exemple à cause d'une utilisation incorrecte du four, l'unité de contrôle désactivera les fonctions en cours d'utilisation et le code erreur correspondant apparaitra sur l'afficheur (lettre "F" suivie par des chiffres).

Pour plus de détails, reportez-vous au chapitre "En cas d'anomalie de fonctionnement".

Fonction «Bip»

Cette fonction peut être utilisé pour activer un signal sonore ("bip") chaque fois qu'une touche est appuyée.

Pour activer cette fonction, l'appareil doit être éteint.

1. Appuyez sur les touches

pendant 3 secondes environ. Le système émettra un bref signal sonore.

Ensuite, la Fonction "Bip" est activée.

Pour désactiver la Fonction "Bip", repêze les opérations décrites ci-dessus.

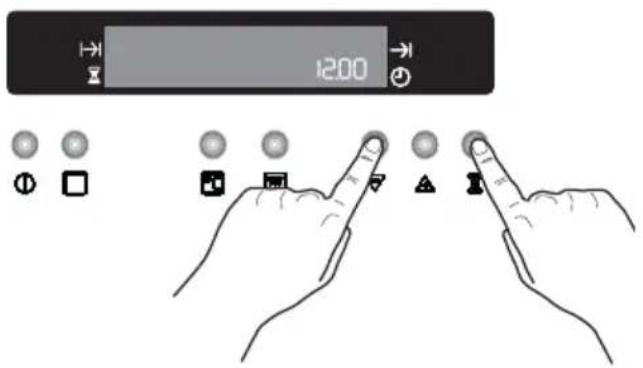

Fonction «Demo»

Cette fonction peut être utilisée pour indiquer la fonction du four dans les magazines et les show room sans dépense d'énergie, à l'exception de l'éclairage et du ventilateur.

Pour activer cette fonction, l'appareil doit et re en mode premier allumage, c'est à dire que le four est relié pour la première fois au réseau électrique ou en cas de rétablissement de

l'énergie après une interruption.

Pour activer la fonction demo attendre que l'afficheur indique « 12.00 » et que le symbole

levoyant clignote.

Procedez comme suit :

1. Appuyer sur la touche pendant 2 secondes environ. Un bref signal sonore retentit.
2. Appuyez simultanément les touches et Le système émet un court signal acoustique et l'afficheur indique « 12.00 » fixes.
3. En appuyant la touche ①, levoyant s'affiche en permanence pour indiquer que la fonction demo est activée.

Il est possible de selectionner toutes les fonctions du four.

Pour désactiver la fonction « demo » : vérifier que l'appareil soit en mode stand-by et repeter les opérations sus-indiquées.

La fonction demo reste active en cas de rétablissement de l'énergie après une interruption.

Accessoires du four

En plus des accessoires fournis avec votre apparéil, nous vous conseillons de n'utiliser que des plats et des moulés à gâteaux résistants à de haute températures (suivez les instructions des fabricants).

Votré four est équipé de :

• 2 grilles support de plat

-1 lechefrite

-1 tournebroche

Les préparations posées sur la grille de support de plat ne doivent pas excéder 7 à 8 kilogrammes.

La grille support de plat

Elle permet de poser les plats (rotis, gratins, les moulés à pâtisserie, etc...) ainsi que les grillades. Notre plat doit être centré sur la grille.

Si vous cuisez les alimentents directement sur la grille, glissez la lechefrite au gradin 1. Versez toujours un peu d'eau dans la lechefrite.

La l'echefrite

Elle est utilisée pour recueiller le jus des grillades.

Glissez la l'echefrite.

Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Lorsque vous n'utilisez pas la lechefrite, veillez à la retirer du four.

Le tournebroche

Il est composé de :

1broche
1 poignée de broche amovible
2 fourchettes
1 support de broche

Les ciussons au tournebroche

Toutes les cuissons au tournebroche doivent etre faites avec la portedu four fermée.

Les fourchettes et la broche du tournebroche sont pointues et tranchantes. Veillez à les manipuler avec précaution pour éviter tout risque de blessure.

La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.

Les parties accessibles de la cuisine都可以 être chaudes lors de l'utilisation du tournebroche. Eloignez les jeunes enfants.

Comment professionnel

1. Vissez la poignée amovible sur la broche.

2. Enfilez une fourchette sur la broche puis la pierce a rotir en veillant a cequelle soit bien centree.

3. Enfilez ensuite la seconde fourchette.

4. Bloquez les fourchettes à l'aide des vis.

5. Posez la broche sur le support et glissez l'ensemble au gradin 2.

6. Engagez l'extrémité de la broche dans le carré d'entrainment du moteur (orifice sur la paroi de fond du four).

7. Dévissez la poignée de la broche.

8. Positionnez la lechefrite au gradin 1. Versez toujours un peu d'eau dans la lechefrite.

9. Appuyez sur la touche et selectionnez la fonction "GRIL ET TOURNEBROCHE"

10.L'afficheur de tempéature affichera la tempéature pré régée (250^) . Si la tempéature pré régée n'est pas celle voulue, appuyez sur les touches et pour régler la tempéuration par intervalles de 5 degrés.

1. Vérifiez que la broche tourne.

Pour sortir la piece :

1. Appuyez sur la touche ① pour eteindre le four.
2. Vissez la poignée amovible de broche.
3. Sortez la brochure du four.

Conseils d'utilisation: le four

Le préchauffage se fait sur le réglage de température choisi pour la cuisson :

• 8 minutes environ pour températures 50^ à 160^
• 15 minutes environ pour températures 160^ à 250^

Nos consels

Ne placez jamais d'objets sur la sole du four et ne recouvre jamais cette partie d'aluminium pendant la cuisson. Cela pourrait entraîner une surchauffe qui afferceait la cuisson de vos mets et endommagerait de manière irréversible l'appareil. Placez toujours les plats, poèles résistantes à la chaleur et feuilles d'aluminium sur la grille de votre four, en hauteur.

• Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau.
• Laissez le moins de barde possible autour de vos rôts pour réduire les projections et Obtir un mets moins riches enGRAISSÉ.

Ventilateur de refroidissement

Le ventilateur sert à refroidir le bandeau de commandes, les manettes et les touches, la poignée de la porte du four. Le ventilateur se met en marche ou s'arrête automatiquement lorsqu'on agit sur le selecteur de fonctions. Afin d'éviter tout danger de surchauffe, une fois le four éteint,

le ventilateur fonctionnera jusqu'à ce que la température atteigne des valeurs normales.

Choix des recipients

• L'épaissur, la conductibilité, la couleur des recipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence,CHOISSEZ vos réciPIENTS de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les projections gratuitesuses trop importantes, utilisez pour la cuisson des roits et des volailles, des plats à bords hauts et des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la piece à roir.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des recipiens sur les résultats de cuisson au four

Sachez que :

A L'aluminium, les plats en terre cuite, la terre à feu, diminuents la coloration dessous et préservent l'humidité des alimentés. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôts.
B La fonte émailée, le fer étamé, le verre et la porcelaine à feu, les recipients avec interieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le desschément des alimentes. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vou constacez Que faire?

Dessous trop pâle prenez un moule pas assez cuit du type B ou dessus trop foncé ou descendez le moule d'un niveau

Dessous trop foncé, prenez un moule trop cuit ou dessus trop clair ou remontez le moule d'un niveau

Guide des cuissons

Les températures du four ne sont presentsées qu'à titre indicatif. Il pourra s'avérer nécessaire d'augmenter ou de baisser les températures en fonction des goûts et besoin individuels. Les temps de cuisson indiqués ne comprendnent pas le préchauffage. Nous vous conseillons de chauffer le four pendant environ 10 minutes avant de commencer la cuisson.

Cuisson traditionnelle et 2 niveaux

Poids (en gr.)	ALIMENTS	Cuisson traditionnelle		Cuissons 2 niveaux		Temps de cuisson en minutes	NOTES
		Niveau 4321	Repère thermo-stat	Niveau 4321	Repère thermo-stat
1000500250	GâteauxPetris/levés 2 170 2 (1 et 3)* 160 45 - 60 Dans un 60 Dans un moule à gâteau Gâteau au fromage blanc 1 160 2 150 60 ~ 80 Dans un moule à gâteau Gâteau aux pommes 1 180 2 (1 et 3)* 170 40 ~ 60 Dans un moule à gâteau Strudel 2 175 2 150 60 - 80 Sur plaque à pâtisserie Tarte à la confiture 2 175 2 (1 et 3)* 160 30 ~ 40 Tourtière sur grille Cake aux fruits 1 175 160 45 ~ 60 Dans un moule à pain Gateau de Savoie 1 175 160 30 ~ 40 Dans un moule à gâteau Christmas cake 1 170 1 160 40 ~ 60 Petits gâteaux 2 175 2 (1 et 3)* 160 25 ~ 35 Biscuit rolle 3 190 3 180 15 ~ 25 Sur plaque de cuisson Meringues 2 100 2 100 90 ~ 120 Buns (Brioche) 2 190 2 (1 et 3)* 180 12 ~ 20 Sur plaque de cuisson Petit choux (Bigné) 2 200 2 (1 et 3)* 190 15 ~ 25 Pain ET PIZZA Pain blanc 1 190 2 180 40 ~ 60 Pain de seigle 1 180 30 ~ 45 Moule à pain Petits pains 2 200 2 (1 et 3)* 175 20 - 35 6-8 paires Pizza FLANS Soufflé 2 200 2 (1 et 3)* 175 40 ~ 50 Dans un plat Plan de légumes 2 200 2 (1 et 3)* 175 45 ~ 60 Dans un plat Quiches 1 200 2 (1 et 3)* 180 35 ~ 45 Lasagne 2 180 2 180 45 ~ 60 Cannelloni POISSONS Truite/Dorade 2 190 2 (1 et 3)* 175 30 ~ 40 Thon/Saumon 2 190 2 (1 et 3)* 175 25 ~ 35	160 45 - 60 dans un moule à gâteau Gâteau au fromage blanc 1 160 2 150 60 ~ 80 dans un moule à gâteau Gâteau aux pommes 1 180 2 (1 et 3)* 170 40 ~ 60 dans un moule à gâteau Strudel 2 175 2 150 60 - 80 Sur plaque à pâtisserie Tarte à la confiture 2 175 2 (1 et 3)* 160 45 ~ 60 dans un moule à pain 1 160 30 ~ 40 Dans un moule à gâteau 1 170 1 160 2 (1 et 3)* 180 12 ~ 20 Sur plaque de cuisson 2 (1 et 3)* 190 15 ~ 30 Dans un moule 2 (1 et 3)* 175 40 ~ 50 Dans un plat 2 (1 et 3)* 175 45 ~ 60 Dans un plat 2 (1 et 3)* 175 40 ~ 50 Dans un plat 2 (1 et 3)* 175 45 ~ 60 Dans un plat 2 (1 et 3)* 175 40 ~ 50 Dans un plat 2 (1 et 3)* 175 45 ~ 60 Dans un plat 2 (1 et 3)* 170 2 (1 et 3)* 175 40 ~ 50 2 (1 et 3)* 175 45 ~ 60 2 (1 et 3)* 175 40 ~ 50 2 (1 et 3)* 175 45 ~ 60 2 (1 et 3)* 175 45 ~ 60 2 (1 et 3)* 175 45 ~ 60 2 (1 et 3)* 175 45 ~ 60 2 (1 et 3)* 175 45 ~ 60 2 (1 et 3)* 175 45 ~ 60 2 (2 et 3)* 175 45 ~ 60 2 (2 et 3)* 175 45 ~ 60 2 (2 et 3)* 175 45 ~ 60 2 (2 et 3)* 175 45 ~ 60 2 (2 et 3)* 175 45 ~ 60 2 (2 et 3)*

L'importance du volume des préparations à cuire et la grande variété des matériaux constituent les recipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides des cuissons. Seule votre experience vous permettra de tracer le réglage convenant le moyen à vos habitues culinaires.

(*) Si vous souhaitez faire cuire plusieurs plats en même temps, il est conseilé de les placer aux hauteurs indiquées entre parenthèses.

Cuisson viandes

Poids (en gr.)	Préparations	Niveau	Température (°C)	Temps de cuisson en minutes	NOTES
1000	Bœuf 2 190 50 ~ 70	Sur grille et l'échefrite
1200	Porc 2 180 100 ~ 130	Sur grille et l'échefrite
1000	Veau 2 190 90 ~ 120	Sur grille et l'échefrite
	Rosbeef:
1500	saignant	2 210 25 ~ 30 Sur grille et l'échefrite
1500	à point	2 210 30 ~ 40 Sur grille et l'échefrite
1500	bien cuit	2 210 35 ~ 45 Sur grille et l'échefrite
2000	Epaule de porc	2	180	120 ~ 150
1200	Jarret de porc 2 180	100 ~ 120	2 pieces sur l'échefrite
1200	Agneau	2 190 110 ~ 130 Gigot sur l'échefrite
1000	Poulet	2 190 60 ~ 80 Entier sur l'échefrite
4000	Dinde	1 180 210 ~ 240 Entière sur l'échefrite
1500	Canard	2 175 120 ~ 150 Entier sur l'échefrite
3000	Die	1 175 150 ~ 200 Entière sur l'échefrite
1200	Lapin 2	190 60 ~ 80 Ragoût - plat en terre sur grille
1500	Lièvre	2	190	150 ~ 200
800	Faisan	2	190	90 ~ 120	Ragoût - plat en terre sur grilleEntier - plat en terre sur grille

Grillades

Pour la fonction "GRILLADES EPAISSES", selectionnez au maximum une température de 200^ .

Préparations	Quantité		Fonction de cuisson	Niveau 4321	Temp. °C	Temps cuisson (minutes)
	Morceaux	Gr.				Dessus	Dessous
Filet	4	800	GRILLADES MINCES	3	250	12 ~ 15	12 ~ 14
Beefsteaks	4	600	GRILLADES MINCES	3	250	10 ~ 12	6 ~ 8
Saucisses	8	-	GRILLADES MINCES	3	250	12 ~ 15	10 ~ 12
Côtes de porc	4	600	GRILLADES MINCES	3	250	12 ~ 16	12 ~ 14
Poulet(coupé en deux)	2	1000	GRILLADES EPAISSES	2	200	20 ~ 30	25 ~ 30
Cuisses de poulet	2	-	GRILLADES EPAISSES	2	200	15 ~ 18	15 ~ 20
Caille	3	500	GRILLADES EPAISSES	3	200	20 ~ 25	25 ~ 30
Hamburger	6	600	GRILLADES MINCES	3	250	10 ~ 15	8 ~ 10
Poisson (Filets)	4	400	GRILLADES MINCES	3	250	12 ~ 14	10 ~ 12
Sandwiches	4-6	-	GRILLADES MINCES	3	250	3 ~ 7	-
Toast	4-6	-	GRILLADES MINCES	3	250	2~4	2 ~ 3

Cuisson au grill et tournebroche

Préparations	Quantité Gr.	Niveau 4 3 2 1	Temperature °C	Temps cuisson (minutes)
Poulet 1000 2 200 50/60 Rotis 800 2 200 50/60

Avant de proceder au nettoyage : débranchez électriquement l'appareil, assurez-vous que toutes les manettes sont sur la position arrêt et attendez que l'appareil soit refroidi.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.

Nettoyage de la table

Avant de procéder au nettoyage, assurez-vous que chaque manette est sur la position arrêt et attendez que l'appareil soit refroidi.

Après chaque utilisation, passez une éponge imbibée d'eau tiège et de détergent doux en évitant tout écoulement dans les orifices de la table. Rincez et séchez avec un chiffon doux.

En cas de débordement, mouillez et laissez détrempier mais ne grattez pas et n'utilise jamais de produits abrasifs, ce qui risquerait de rayer et d'endommager la surface émaillée ou en verre (selon modele).

N'utilisez pas d'objet tranchant (couteau, gratoir, tournevis,etc) ou d'éponge à face abrasive. N'utilisez pas de détergents abrasifs ou corrosifs tels que: bombes aerosols pour four, produits tranchants, produits antirouille, poudres à récurer.

Nettoyage du couvercle

Nettoyez le couvercle avec une éponge humide additionnée d'un détergent doux, rincez et séchez.

Grilles émailées

Lavez-les à l'eau chaude additionnée d'un détergent doux, rincez et séchez.

Brûleurs (chapeaux et couronnes)

Lavez les chapeaux avec de l'eau chaude et un détergent doux. Veillez à garder les couronnes des brûleurs en parfait état de propre, leur encrassement pouvant être la cause d'un mauvais allumage.

Si vous avez demonté les brûleurs pour les

nettoyer, assurez-vous avant l'allumage que les couronnés et les chapeaux sont bien en place et parfaitement secs.

La plaque électrique

Ne prenez surtout pas l'habitude de passerrapidement un chiffon humide sur les plaques encore chaudes. Bien qu'elles puissant résister a ce traitement, il pourrait subsister des «peluches». Nous conseillons d'enduire, de temps en temps, la surface chauffante des plaques d'uneGRAisse non acide (huile comestible, huié pour machine à coudre ou vaseline).Vous trouvezé également des produits de protection et d'entretien dans le commerce.

Bandeau de commandes et manettes

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Porte, tiroir et côtes

Utilisez une éponge humide additionnée d'un détergent doux. Rincez et séchez soigneusement. N'utilisez enaucun cas de produits abrasifs.

Nettoyage des accessoires de four

Lavez-les à l'eau savonneuse en prénant soin de bien les rincer et de les essuyer.

Nettoyage du four à émail pyrolytique

Principe

Les parois sont en émail spécial résistant aux haute températures, d'aspect brillant et lisse au toucher. La température du four portée à 500^ environ entraine la carbonisation de toutes les salissures (projections grasses, sucres, oeufs, pâtes,...).

La sécurité

Pour votre sécurité, en cycle pyrolyse, un système de verrouillage condamne automatiquement la porte des que la température du four aveisine 300^ . A partir de 300^ , la porte reste verrouillée même si le cycle de pyrolyse est stoppe (panne de

secteur ou arrêt volontaire). Il faut attendre que le four refroidisse pour déverrouiller la porte. Pendant le cycle de nettoyage, un ventilateur de refroidissement fonctionne. La ventilation est maintainue après l'opération de nettoyage tant que le four n'est pas suffisamment refroidi.

Le cycle s'effectue uniquement sous le contrôle du programmeur électronique.

Entretien régulier

Après chaque cuisson salissante, pensez à retarder les projections avec une éponge.

Entretien periodique

Si vous four est peu sali (par exemple, après une ou deux cuissons seulement), utilisez la position Pyrolise 1 (P 1). Avec un cycle de nettoyage par pyrolyse, passes une épponge humide dans le four froid pour enlever les résidus blanchâtres. N'hésitez pas à netoyer votre four aussi souvent que cela est nécessaire.

Pour un nettoyage par pyrolyse renforcée, utilisez la position Pyrolise 2 (P 2). Vous pouvez effectuer le nettoyage par pyrolyse à la suite d'une cuisson pour bénéficier de la chaleur déjà accumulée dans le four. Le nettoyage par pyrolyse immobilise l'utilisation de votre apparéil pendant 2 h à 3 h environ :

Pyrolise 1 = 2h

Pyrolise 2 = 2 h 30 minutes

Comment professionnel?

1. Levez le couvercle de votre cuisi-nière.

2. Retirez les accessoires suivants du four: grille et lechefrite qui supporteraient mal la température elevée pendant le cycle de nettoyage pyrolyse et risqueraient d'endommager votre four.

3. Enlevez l'excedent de salissures (débordements, grâcese) qui entraineraient un dégagement de fumée trop important.
4. Fermez la porte.

i

Après un certain nombre de cuissons, un message apparait dans la fenêtre d'affichage, pour vous rappeler qu'un cycle de nettoyage pyrolytique doit être activé. Un signal sonore retentit et "Pyro" apparait dans la fenêtre d'affichage pendant 15 secondes environ, suivi d'un second signal sonore. Sélectionnez un des cycles de nettoyage pyrolytique en fonction du degré de salissure du four. Ce message de rappel apparaitra à chaque mise à l'arrêt du four jusqu'à ce qu'un cycle de nettoyage pyrolytique soit effectué.

Comment utiliser la fonction de nettoyage par pyrolyse

Avant d'activer la fonction de nettoyage par pyrolyse, éliminez les dépôts les plus importants et assurez-vous que le four est vide.

Retirez tout ce qu'il contient (casseroles, plaque à pâtisserie, lechefrite, etc.), car cette opération risque de les abîmer.

Vérifiez que la porte du four est fermée avant d'activer la fonction de nettoyage par pyrolyse.

Lorsque le nettoyage par pyrolyse est activé, évitez d'utiliser la table de cuisson, car cela peut provoquer une surchauffe et endommager l'appareil.

Durant le cycle de nettoyage par pyrolyse, la porte du four est chaude. Empêcher les enfants de s'approcher de l'appareil tant qu'il n'a pas complètement refroidi.

Sélectionnez cette fonction pour nettoyer le four par pyrolyse.

Les niveaux de pyrolyse suivants sont disponibles :

Pyrolyse 1 (P I) durée: 2h = 30 min.
chauffage +1 h à 480^ + 30 min. de
refroidissement.

Pyrolyse 2 (P 2) durée : 2 h 30 min. = 30 min.
chauffage +1 h 30 min. à 480^ + 30 min. de
refroidissement.

Il n'est pas possible de modifier la durée du nettoyage par pyrolyse.

Activez la fonction de nettoyage par pyrolyse en procedant comme suit :

1. Appuyez sur la touche ① pourmettrele four en service.Appuyez sur la touche autantdefoisque necessaire,jusqu'acent que le symbole de la fonction "Pyro" (niveau1-P1)soitvisualisea l'affichage.

Simultanément, le symbole |et--| l'inscription "Pyro" clignotent à l'affichage un signal sonore est émis.

Cela signifie que, avant d'activer la fonction de nettoyage par pyrolyse, vous devez retarder tous les accessoires du four.

1. Le symbole > pres de la Durée de cuisson clignote pendant 5 secondes; pendant ce temps, appuyez sur la touche ou sur la touche pour seLECTIONner la fonction pyrolyse 1 (P I) ou 2 (P 2).

2. Dès que vous avez sélectionné la fonction pyrolyse souhaitée, l'inscription "Pyro" clignote à l'affichage jusqu'à ce que le démarrage de la fonction soit confirmé.

3. Pour confirmer la fonction pyrolyse souhaitatione, appuyez sur la touche L'inscription "Pyro" cesse de clignoter et le symbole s'efface; le signal sonore se désactive, l'éclairage du four s'éteint et le cycle de nettoyage par pyrolyse démarre.

Dés que le four commence à chauffer, le symbole du thermomètre se colore progressivement, pour indiquer que la température à l'intérieur du four augmente.

1. ÀpRES un certain délai, la portedou four severrouille et le symbole correspondant s'affiche.La touche n'est plus active.

Après le processus de pyrolyse, l'affichage indique à nouveau l'heure. La porte du four reste verrouillée.

Dès que le four a refroidi, un signal sonore retentit, le symbole disparaît et la porte se déverrouille.

Vous pouvez interrompre le processus de nettoyage par pyrolyse à tout moment; pour ce faire, appuyez sur la touche ①.

REMARQUE: L'indication de la durée inclut le délambda refroidissement du four. Si vous activez une fonction de cuisson durant le nettoyage par pyrolyse, le cycle de nettoyage est automatiquement interrompu.

Une fois la portedu fourverrouillée, toutes les fonctions de cuisson sont désactivées.

Pour utiliser le four, vous devez attendre que la porte se déverrouille.

Pour programmer le cycle de nettoyage par pyrolyse (départ différé, arrêt automatique)

Si vous le souhaitez, vous pouvez programmer l'heure de démarriage et l'heure de fin de cycle de nettoyage par pyrolyse.

1. Appuyez sur la touche ① pourmettrele four en service.Appuyez sur la toucheautantdefoisque necessaire,jusqu'acé que le symbole de la fonction "Pyro" (niveau 1-P I) soit visualisé à l'affichage.

Simultanément, l'inscription "Pyro" et le symbole |---| clignotent à l'affichage et un signal sonore est émis. Cela signifie que, avant d'activer la fonction de nettoyage par pyrolyse, vous doivent retard tous les accessoires du four.

1. Le symbole pres de la Durée de cuisson clignote pendant quelques secondes. Pendant ce temps, appuyez sur la touche ou sur la touche pour selectionner la fonction pyrolyse 1 (P I) ou 2 (P 2).

2. Dès que vous avez sélectionné la fonction pyrolyse souhaitatione, l'inscription "Pyro" clignote à l'affichage jusqu'à ce que le démarrage de la fonction soit confirmé.

Appuyez alors sur la touche. Le symbole « pres de l''Heure de fin de cuisson" clignote. Le bandeau de commande visuelle 1'heure de fin du cycle de nettoyage (a savoir, l'heure du jour + durée du temps de cuisson).

Appuyez sur la touche l sur la touche 4 pour selectionner I'heure de fin de cycle souhaitation. Au bout de quelques secondes, I'inscription "Pyro"

et le symbole |----| cèssent de clignoter, le signal sonore se désactive, tandis que le symbole de la Le symbole > pres de Durée de cuisson clignote jusqu'à ce que le cycle de nettoyage par pyrolyse démarre.

1. Au bout d'un certain temps, le verrouillage de la porte est activé et le symbole correspondant s'affiche.

Au terme du processus de nettoyage par pyrolyse, l'affichage visualise l'heure du jour. La porte du four est bloquée.

Dès que le four est froid, un signal sonore est émis ; la porte du four se débloque.

Pour interrompre à tout moment le cycle de nettoyage par pyrolyse, appuyez sur la touche ①.

Portedou four

Pour nettoyer les vitres des portes, suivre pas à pas les illustrations

Pour le nettoyage, vous pouvez démonter la portedu four de votre apparéil.

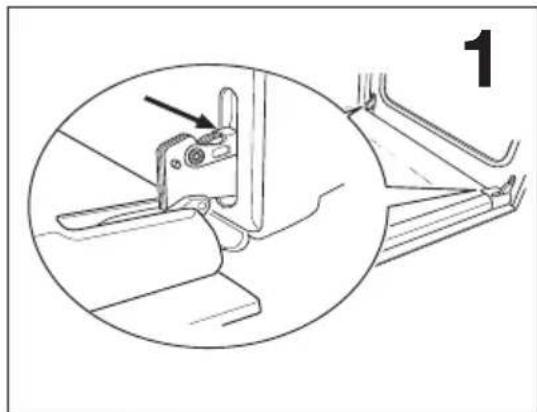

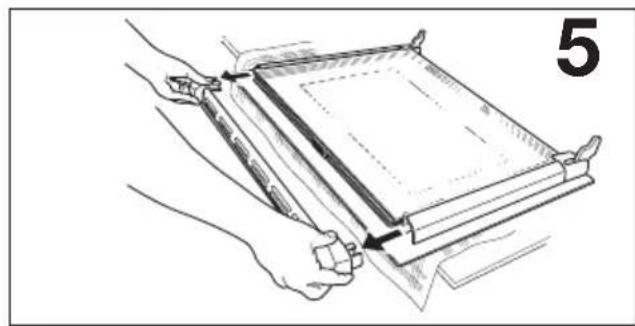

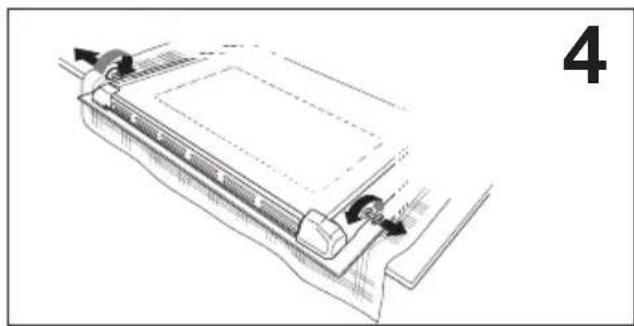

Décrocher la portedou four

1. Ouvrez complètement la porte du four.

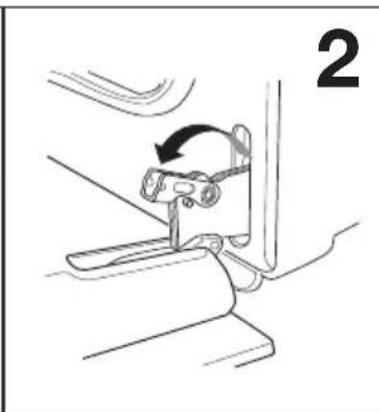

2. Relevez complètement le levier des serrage aux deux charnières de la porte (Fig. 1-2).

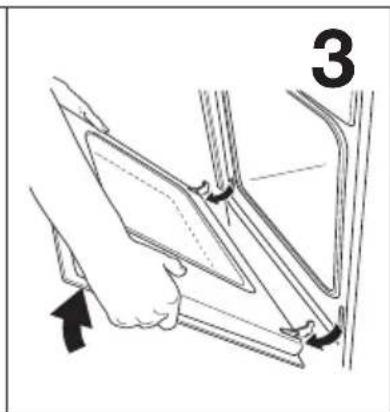

3. Saisissez la porte à deux mains sur les côtes et fermez-la jusqu'à ce que vous sentiez une résistance. Prolongez le mouvement en la soutenant jusqu'àux 3/ 4 de la fermetre (Fig. 3).

4. Retirez la porte du four (Fig. 3). (Attention : lourde!).

5. Déposez la porte avec la «face extérieure» vers le bas sur un support doux et plan, par exemple une couverture, afin d'éviter de la rayer.

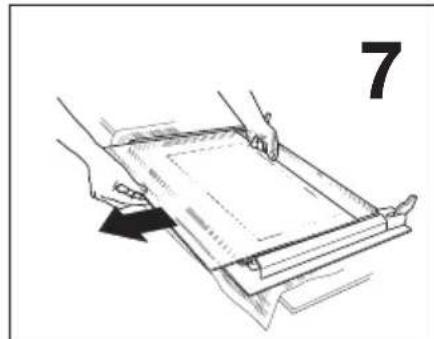

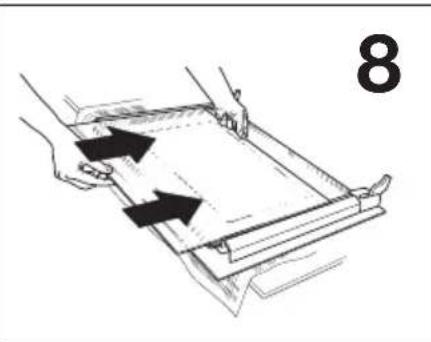

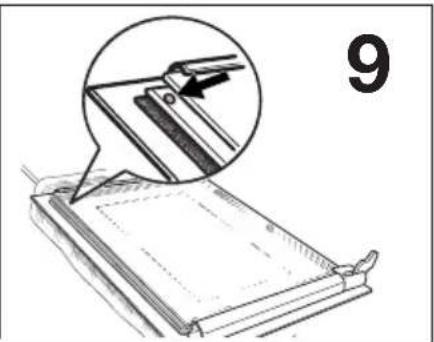

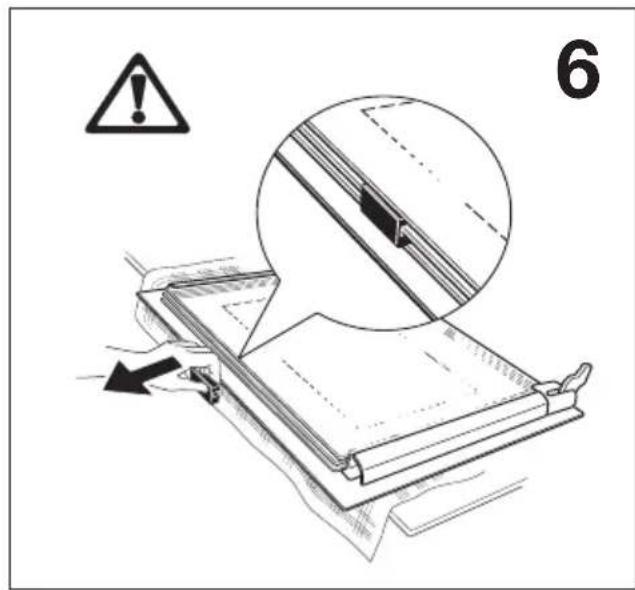

Porte vitrée du four

La (les) vitre(s) interieure(s) est (sont) amovible(s) pour le nettoyage.

Avtatement:N'executez les etapes suivantes que sur la porte du four ayant etedecrochee!En cas d'enlevement de la vitre lorsque la porte est accrochee,elle-ci pourrait se refermer brutalement du fait de son allégement et vous blesser.

N'essayez pas d'extraire le(s) panneau(x) interne(s) tous en même temps.

Nettoyez le verre de la porte du four avec de l'eau tiède et un linge doux. Rinsez et séchez soigneusement.

N'utilise pas de produits abrasifs car ils peuvent endommager la surface résistante à la chaleur du (des) panneau(x) de verre interne(s).

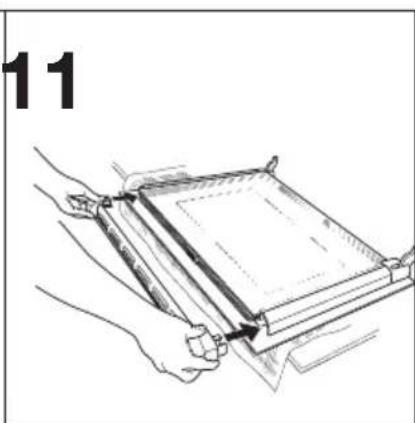

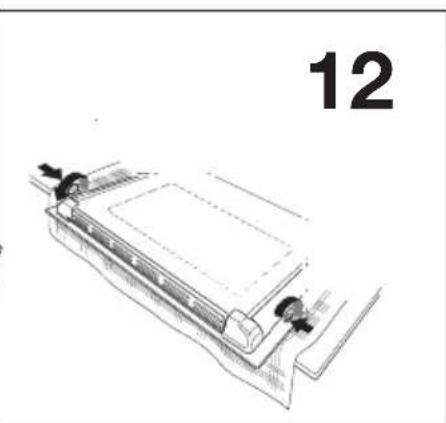

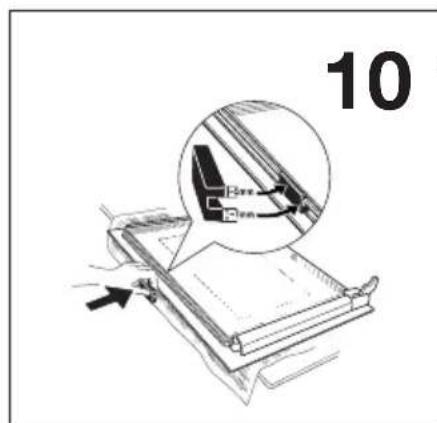

Nettoyer la (les) vitre(s) de la porte

Lavez-la (les) à l'eau savonneuse ennantant soin de bien la (les) rincer et de l' (les) essuyer.

Les deux panneaux de verre placés au milieu sont des verres spéciaux traités pour résister à la chaleur.

Pendant le remontage des panneaux, il est important que vous les remettiez dans leur position initiale.

Pour vérifier si l'opération a été executée correctement, lorsque vous insérez les trois panneaux de verre internes, assurez-vous que le petit.POIS est positionné vers le côte gauche et dans la partie haute des panneaux et que le panneau surface avec la bande noire est tourné vers le haut (Fig. 9).

Replacer la porte du four

1. Saisissez la porte à deux mains sur les côtes, côté poignée vers vous et en bas.
2. Maintenez la porte sous un angle d'env. 60^
3. Introduisez simultanément les charnière aussi loin que possible dans les deux orifices à gauche et à droite dans le bas du four.
4. Soulevez la porte jusqu'à ce que vous sentiez une résistance, puis ouvre-la complètement.
5. Rabattez les leviers dans leur position d'origine aux deux charnières de la porte.
6. Fermez la porte du four.

En cas d'anomalie de fonctionnement

Nos you recommendons vivement de faire les verifications suivantes sur voitre cuisine avant d'appeler un technicien du Service Apre's-Vente. Il se peut que le probleme soit simple et que you piousiez le resoudre you-meme.

PROBLÈME	REMÈDE
■ Le four ne s'allume pas.	◆Effleurez la touche ①, puis sélectionnez une fonction de cuisson. ou ◆Le fusible de l'installation électrique ne s'est-il pas déclenché ou ◆Le dispositif de Sécurité enfants ou la fonction d'arrêt automatique de l'appareil n'est-il pas activé(e) ou ◆La fonction Démo n'a-t-elle pas été inopinément activée ou ◆Vérifiez que l'appareil est correctement branché et que le commutateur de la prise ou l'alimentation du four est sur ON (Marche).
■ L'éclairage du four ne s'allume pas.	◆Sélectionnez une fonction du four. ou ◆Remplacez l'ampoule de l'éclairage du four ; au besoin, commandez-la auprès de votre ServiceAprès-vente et installez-la en vous conformant aux instructions figurant dans cette notice.
■ La cuisson est trop longue ou trop rapide.	◆Suivez les recommendations containues dans cette notice, en particulier le chapitre "Conseils pratiques".
■ De la vapeur et de la condensation sont prsentes sur les aliments et dans la cavity du four.	◆Une fois le processus de cuisson terminé, ne laissez pas les plats dans le four au-delà de 15 à 20 minutes.
■ Le code d'erreur "F... " s'affiche à l'écran.	◆Veuillez notes le code d'erreur et le communiquer au personnel du ServiceAprès-vente.
■ Le programmeur affiche "12.00".	◆Réglez l'heure (voir chapitre "Pour régler l'heure du jour").
■ Une foyer de table ou le four ne s'allume pas.	◆les fusibles sont en bon état, ◆l'appareil est correctement branché, ◆il n'y a pas de coupure de courant.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez le service après vente de votre magasin vendeur.

Ces informations sont valables uniquement dans les pays dont le symbole d'identification figure sur la plaque signalétique de l'ordinateil et sur la notice d'utilisation.

Consignes de sécurité

• Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles
• Cet apparéil doit être installé uniquement dans un local suffisament aéré.
• Les conditions de réglage de cet apparéil sont inscrites sur la plaquette signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
  Le débit d'air neuf requis est de 28 m ^3 h.
• Les paroisAdjacentes à la cuisineiraientoivent être soit en matière résistant à lachaleur, soit revêues d'un tel matière.
• Les meubles juxtaposés à l'appareil ne doivent pas dépasser la hauteur de celleci. Cette disposition assure la protection du mobilier.

Raccordement électrique :

Vérifiez :

• que la puissance de l'installation est suffisante,
• que les lignes d'alimentation sont en bon etat,
• que le diamètre des fils est conforme aux régles d'installation,
• que l'installation fixe comporte un dispositif possedant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur:

NF C 15-100 - installations électriques à basse tension.

Raccordement à un réseau gaz :

Vérifiez :

• le début du compteur et le diamètre des canalisations sont suffisants pour alimenter tous les apparciels de l'installation (consultez votreompagnie de distribution du gaz),
• tous les raccords sont bienétanches.
• Installez un robinet de barrageage visible et accessible.
• Si vous utilisez un tuyau couple, il doit être visible et accessible sur toute sa longueur et ne doit pas passer derrière l'appareil.
• Changez le tubeouple un peu avant la date d'expiration indiquée sur celui-ci. L'installation et l'entretien doivent être effectués par un professionneliel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment:
• Arrêté du 2 août 1977 - régles techniques et de sécurité applicables aux installation de gaz combustibles et d'hydrocarbures liquifiés à l'intérieur des batiments d'habitation et de leur dépendances.
• Normes DTU P.45 - 204 - installations de gaz.
• Règlement sanitaire département.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Dimensions

Hauteur couvercle levé 144 cm

Hauteur 85 cm

Largeur 60 cm

Profondeur 60 cm

Volume utile 56l.

Accessoires

2 grilles support

1 lechefrite

1 tournebroche

1 "Mijoplus" (diffuseur de chaleur)

Tiroir de rangement des accessoires

Appareil isolé :Classe 1 et Classe 2, sub-classe 1

Appareil régle en gaz naturel G20/G25 20/25 mbar

Conversion possible en gaz butane, propane

Catégorie III1c2E+3+

Débit calorifique nominal 7,0 kW

Raccordement électrique 230 V - 50 Hz

Puissance électrique totale : 4,51 kW

La table de cuisson

Couvercle tôle émailée

Brûleur avant droit

(brûleur auxiliaire) 1,00 kW

Brûleur avant gauche.

(brûleur triple couronne) 4,00 kW

Brûleur arrêté gauche

(brûleur semi-rapide) 2,00 kW

Zone de cuisson arrête droite:

plaque électrique (Ø 180) 2,00 kW

Allumage électronique de table où

Le four

Elément sole 1,00 kW

Elément voute 0,80 kW

Eléments sole+voûte 1,80 kW

Puisance du grill

(Pos. "Gril et Tournebroche") 1,65 kW

Puisssance du grille

(Pos. "Grillades Minces") 2,45 kW

Moteur de ventilateur du four 0,025 kW

Moteur de ventilateur de refroidissement 0,025 kW

Puisance du tournebroche 0,004 kW

Eclairage de four 0,040 kW

Nettoyage pyrolyse 2,45 kW

Puissance électrique 2,51 kW

Mise en place de l'appareil

Emplacement

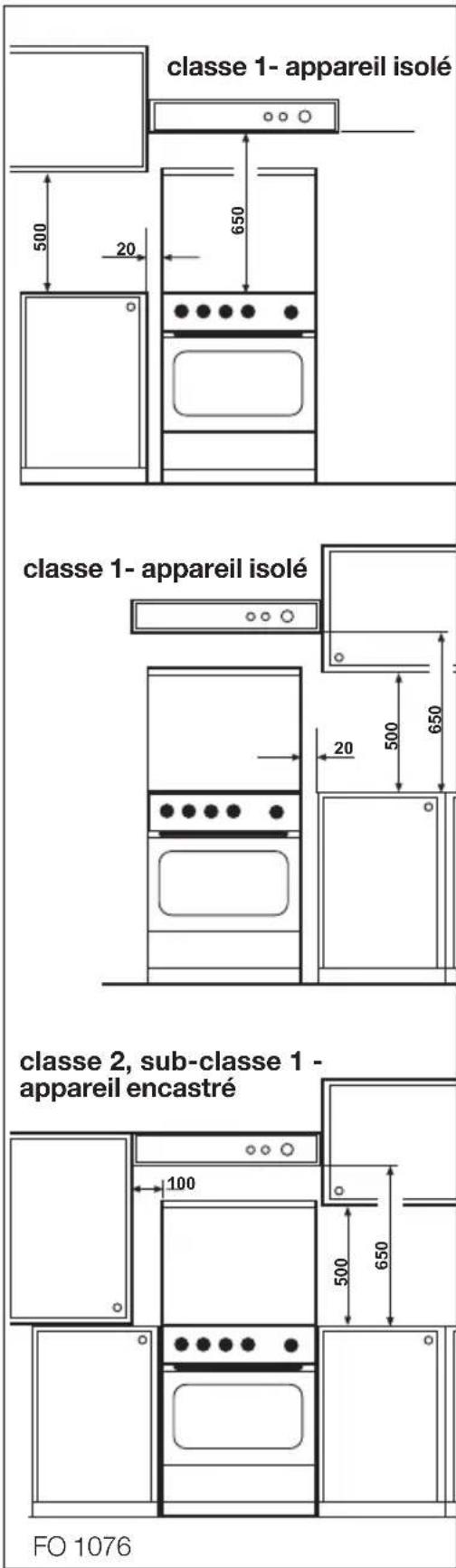

Votre apparéil doit être installé comme sur les figures ci-contre et les distances minimales entre l' apparéil et les parois adjacentes de tous les meubles doivent être respectées comme l'indiquent les dessins.

Mise à niveau

Votrecuisiniere estequipeede2pieds posterieursreglablespermettantl'ajustement duplande cuisson devoirtcuisiniereaux meublesadjacents.

Utilisez une clé plate n° 35 pour devisser les pieds.

N'installez pas votre apparéil sur un socle.

Raccordement gaz

Votrecuisiniere est livree pour fonctionner au type de gaz indique sur la plaquette signaletique.

Il peut s'avérer nécessaire de passer de l'utilisation d'un gaz à un autre. Dans ce cas, il faut effectuer les opérations décrites ci-après.

Important :

Pour un fonctionnement correct, une consommation réduite et une plus grande durée de vie de l'appareil, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau n°2.

Si l'appareil est alimenté en gaz Butane ou Propane, vérifie que le régulateur de pression débite le gaz à une pression de 28 mbar pour le Butane et 37 mbar pour le Propane.

Les dimensions sont indiquées en millimètres

Choix du tuyau pour le raccordement a) Pour les gaz distribués par réseau

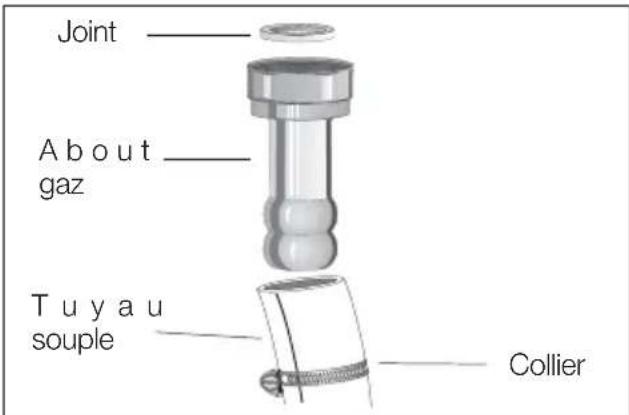

Tuyau couple ( classe 1- appareil isolé):

Utilisez un tube couple en caoutchouc d'une longueur maxi de 1,50 m et de 15 mm de diamètre interieur monte avec son about gaz.
- Vissez l'about gaz en intercalant le joint sur le prolongateur de rampe. Si le joint n'est pas mis en place, il y a risque d'explosion.
- Enoncez le tube souse sur l'about gaz et fixez-le avec un collier. Fixez également un collier sur l'autre extrémité (côté vanne de barrageage).

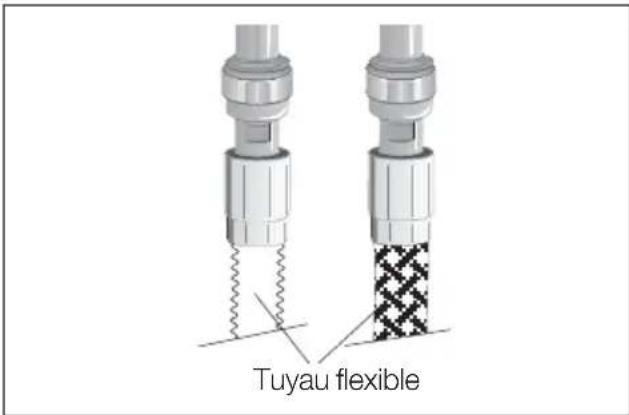

Tuyau flexible (classe1- appareil isolé, classe2, sub-classe 1-appareilencastré):

Vérifiez que ce tuyau est conforme et livre avec ses deux joints. Si les joints ne sont pas mis en place, il y a risque d'explosion.

• Un tuyau flexible (à embouts mécaniques) longueur maxi 1,50 m.
• Nous recommendons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1 m dont la longueur est à désirer en fonction de la position du robinet de barrageage.
• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le prolongateur de ramppe en intercalant un joint.
• Positionnez l'appareil, en vérifier que la boucle formée par le tuyau

Tuyau rigide

• Un tuyau rigide avec écrou et joint
  b) Pour les gaz butane-propane en bouteille ou en cuve ( classe 1- appareil isolé):

Nosusyou recommandons I'emploi d'un tuyauflexible normalise d'une longueur minimumd1m.,cette longueur estachoisiren fonction de la position du raccordement a l'alimentation gaz.Verifiezque cetuyau est conforme et livre avec ses deux joints.Si les joints ne sont pas mis en place,il y a risque d'explosion.

• Raccordez une extrémité du tuyau flexible au robinet de barrageage, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité sur le prolongateur de rampe.

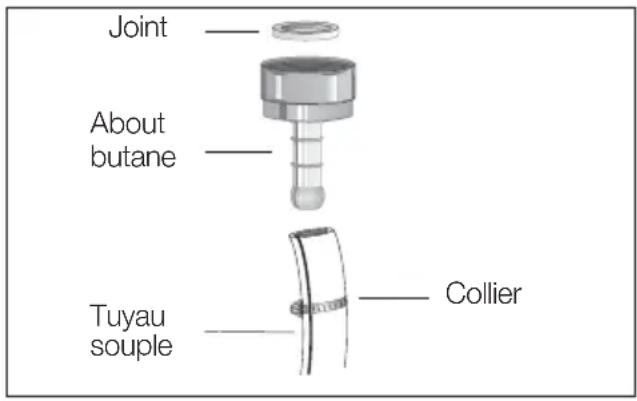

• Pour les installations anciiennes (avant 1997) et en butane, vous pouvez utiliser un tube souple en caoutchouc d'une longueur maxi de 1,50m et de 6mm de diamètre interieur, monte avec l'about spécial butane.
• Vissez l'about gaz en intercalant le joint sur le prolongateur de rampe. Si le joint n'est pas mis en place, il y a risquè d'explosion.
• Enforcez le tube souse sur l'about gaz et fixez-le avec un collier. Fixez également un collier sur l'autre extrémité (côté vanne de barrageage).

Pour I'achat des tuyaux

• Tube souple en caoutchouc : il doit être marqué NF GAZ.
  Tuyau flexible : il doit être conforme à la norme NF D 36 121 ou NF D 36 103 ou NF D 36 107 pour les gaz naturels, et NF D 36 112 ou NF D 36 125 pour les gaz butane/ propane.

Contrôlez la parfaite étanchéité de tous les raccords en utilisant une solution savonneuse.

Avant de proceder au branchement verifies que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux régles d'installation en vigueur,
• l'installation fixe de l'utilisateur compte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

La cuisine est equipée d'un cable d'alimentationouple.Le cable est muni de trois conducteurs.Celui de mise a la terre est repere jaune/vert.La longueur du conducteur de terre sera supérieure de 2cm a celle des conducteurs de phase.

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour étabir la puissance du fusible.

Le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.

En cas de remplacement du cable d'alimentation, il ne doit etre remplace que par un technicien qualifie, car des outils speciaux sont nécessaires; utilisez un cable de type:

• H07 RN-F,
• H05 RN-F,
  H05RR-F,
• H05VV-F,
• H05 V2V2-F (T90),
  -H05BB-F,

d'une section adaptée à la charge;il faut en outre, que le petit cable de terre jaune/vert soit plus long d'environ 2 cm que les cables de phase et neutre.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux réglements en vigueur.

Important :

Quel que soit le mode de raccordement, l'appareil doit etre relié à la terre conformément aux reglements en vigueur.

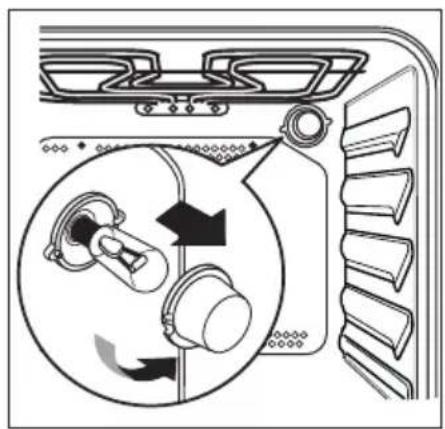

Remplacement de la lampe du four

Débranche l'appareil de l'alimentation, avant de remplacer l'ampoule.

Dévissez le globe puis l'ampoule et remplacez-la par un modele identique apte à supporter des haute temperatures (300^) et ayant les caractéristiques suivantes:

• Tension: 230 V - 50 Hz
• Puissance : 40W
  -Culot:E14.

Revissez le globe.

Adaptation des brûleurs au gaz utilisé

A l'achat, votre apparéil est prévu pour fonctionner en gaz naturel. Pour l'utilisation en gaz butane ou propane, unePOCHETTE injecteurs/about est fournie avec l' apparéil.

Pour changer de gaz, il est nécessaire de:

• changer les injecteurs
• modifier les réglages de début réduit
• vérifier le mode de raccordement gaz

Changement des injecteurs des brûleurs de table

1. Levez le couvercle.
2. Enlevez les grilles de table, les chapeaux et les couronnes des brûleurs.
3. Dévissez les injecteurs avec une clé douille de 7 et montez à la place les injecteurs correspondant au nouveau gaz (voir Caracteristiques techniques - tableau n° 2).

Important :

Dans le cas d'un changement de gaz en butane ou en propane, vous doivent coller sur l'appareil à proximé de la plaque signalétique d'origine, l'étiquette correspondante (G30/G31) fournie dans la pochette d'injecteurs.

Le réglage d'air des brûleurs de table est obtenu automatiquement par l'injecteur et n'est pas ajustable par d'autres moyens.

Le changement des injecteurs doit imperativement être suivi du réglage du débit réduit (voir ci-après).

Diamètre de la vis de réglage

Brûleur Diamètre en 1/100 mm.
Auxiliaire 28 Semi-rapide 32 Triple Couronne	56

Réglage des débits réduits des brûleurs de table

Pourajusterle réglagedes débits réduits:

1. Allumez les brûleurs en position maxi.
2. Placez les boutons de commandes en position mini.
3. Retirez tous les boutons de commandes

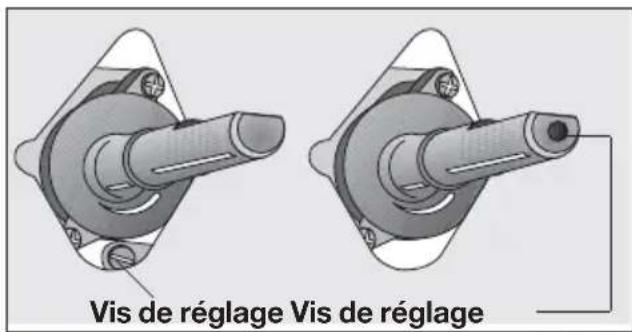

4. La vis de réglage du début réduit de chaque brûleur est située sur le corps du robinet.
5. Procedez en suivant les indications du tableau n° 1.

Verification :

1. Tournez les commandes plusieurs fois de la position maxi vers la position mini pour vérifier la stabilité des flammes. Si un brûleur s'eteint, devissez légarement sa vis de réglage.
2. Remontez les boutons de commandes.

Tableau n° 1

Butane/Propane	Gaz Naturel/Air Propané
Vissez totallyment la vis dans le sens des aiguilles d'une montre.	Vissez ou dévisze la vis jusqu'à l'obten-tion d'une flonne très courte.

Tableau n° 2

BRULEURS P/USSANCE NORMALE REDUITE kW kW	PUISSANCE REDUITE injecteurs	PUISSANCE BUTANE/PROPANE			GAZ NATUREL		AIR PROPANE
			Butane	Propane	injecteurs 20/25 mbar	m3/h 15°C	G130 8 mbar
			g/h 28-30 mbar	g/h 37 mbar		G20/G25	injecteurs	m3/h
Auxiliaire	1	0,33	50	72	71	70	0,095	127
Semi-rapide	2	0,45	71	145	143	96	0,19	195
Triple Couronne	4	1,4	98	291	286	146	0,38
Triple Couronne G130	3,7							348
								0,52

France

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci. Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous devez nous contacter

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégé entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte des_infos pour vous aider dans votrechioin en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

Info Conso Electrolux BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15 € TTC/mn), Fax: [phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute autre question :

Centre Contact Consommateurs, BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 562 076 125 RCS COMPIEGNE

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

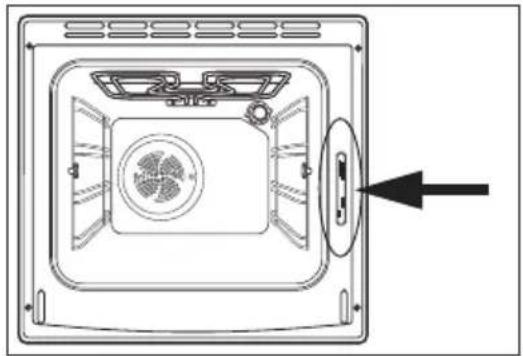

Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

La plaque est située sur la façade de l'appareil.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjaellandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
Espana	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebíche SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkije	[phone]	Tarlabaşi caddesi no : 35 Taksim İstanbul
Rocsnja	[phone]	129090 Mòcka, Олипейский посnéт, 16, Бц "Олиник"

www.electrolux.com

www.electrolux.fr

www.electroluxarthurmartin.fr
