MODE D'EMPLOI SyncMaster 793MB SAMSUNG

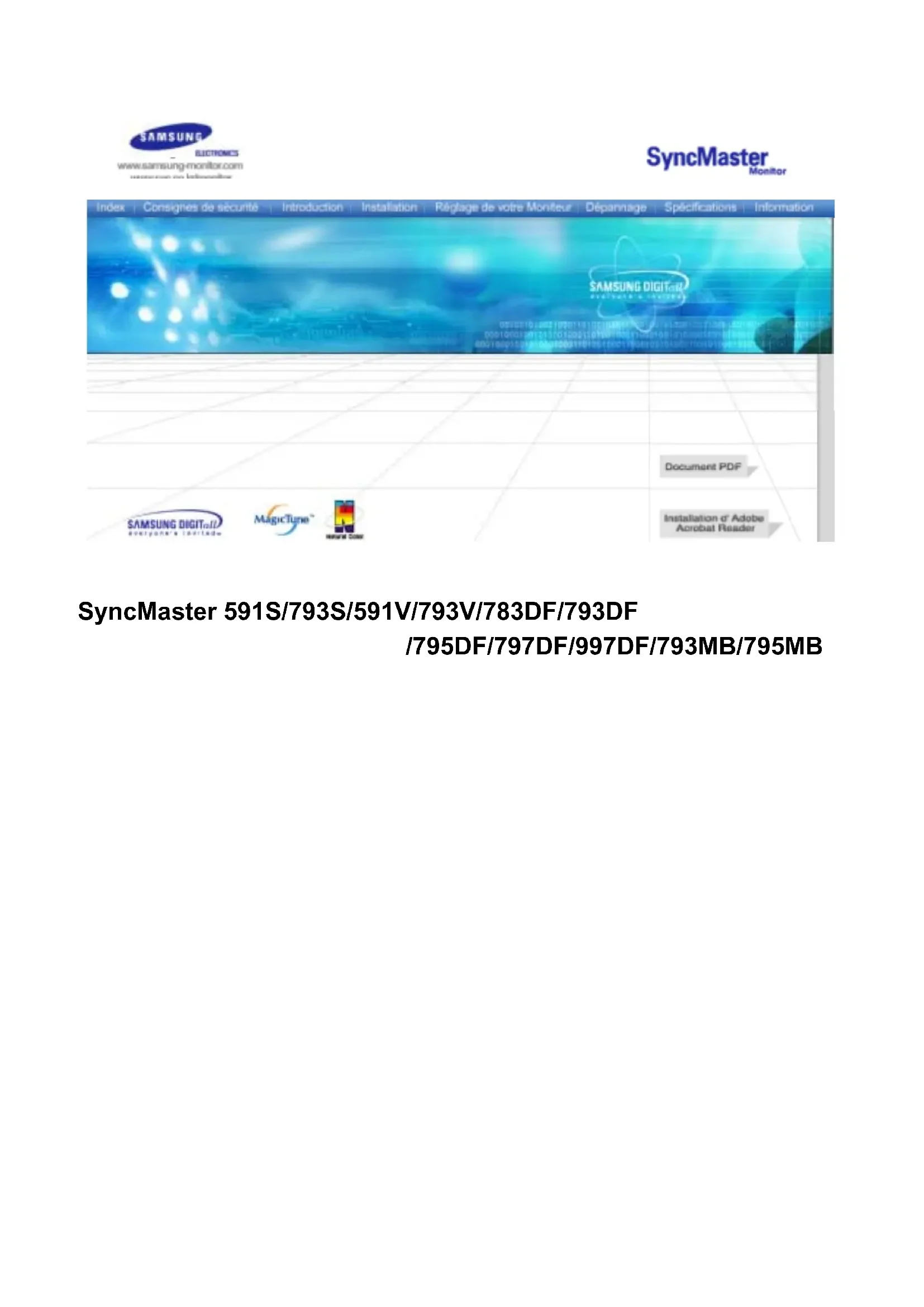

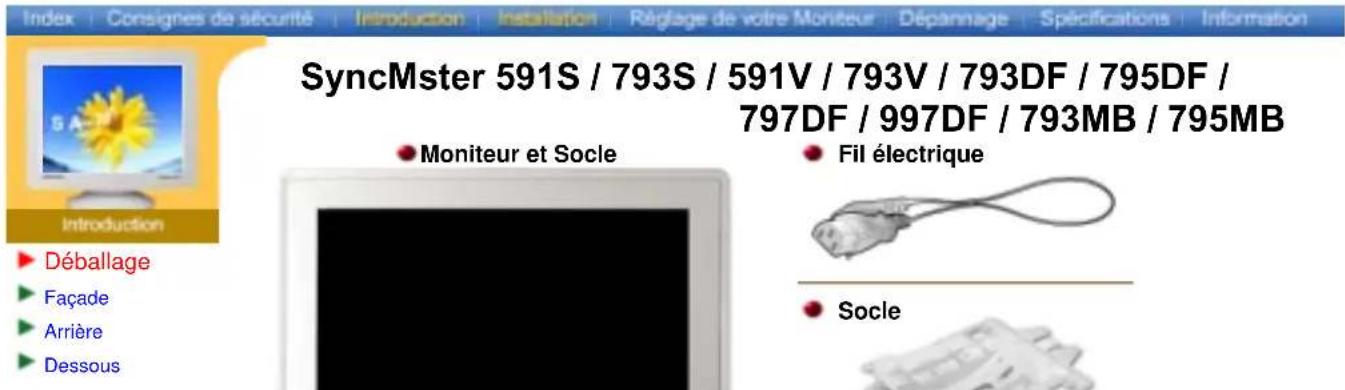

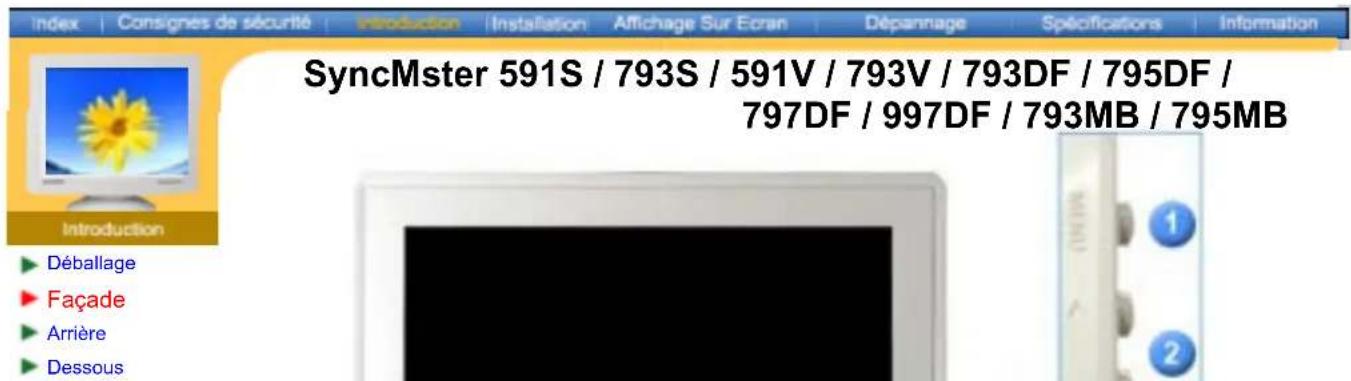

SyncMaster 591S/793S/591V/793V/783DF/793DF /795DF/797DF/997DF/793MB/795MBPage Principale Affichage Sur Ecran Consignes de sécurité Dépannage Notational List à Vérifier Alimentation Question & Réponse Installation Contrôle du Dispositif d'Autotest Nettoyage Autres Introduction Spécifications Déballage Général Façade Modes Pré-établis d'Affichage Arrière PowerSaver Dessous Installation Information Connection de Votre Ordinateur Service Installation des Pilotes Vidéo Terme Automatique Regulatory Manual Natural Color Installation de la Base AutoritéNotational Alimentation Installation Nettoyage Autres Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel. Intérdit Important a lire et a comprendre dans toutes circonstances. Ne pas démonter Déconnecter la prise de la sortie du courant. Ne pas toucher. Mettez dans un endroit stable pour empêcher une décharge électrique.Notational Alimentation Installation Nettoyage Autres Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran. z Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'intérieur du CDT. Ne pas utiliser une prise endommagée ou desserrée. z Ceci peut causer une décharge électrique ou un incendie. Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées. z Ceci peut causer une décharge électrique ou un incendie. Utilisez seulement une prise ou un adaptateur adéquat. z Un sol inadapté peut causer un choc électrique ou un incendie. Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages. z Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période. z Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Ne pas brancher trop de multiprise ou de câbles à la prise de courant. z Ceci peut causer un incendie.Notational Alimentation Installation Nettoyage Autres Ne pas couvrir les orifices du moniteur. z Une mauvaise ventilation peut causer une panne ou un incendie. Mettez votre moniteur dans un endroit peu humide et non poussièreux. z Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur. Ne pas tomber le moniteur en le déplaçant. z Ceci peut endommager le moniteur ou blesser les utilisateurs. Placez le moniteur sur une surface plate et stable. z Le moniteur peut causer des dommages en tombant. Posez le moniteur avec précaution. z Il peut être ainsi abîmé ou cassé. Ne pas placez l' ecran du moniteur face au sol. z La surface de CDT peut ainsi être abîmée. Ne pas utiliser le moniteur sans le socle du moniteur. z Il peut provoquer une panne ou un incendie causé par une mauvaise ventilation. z Si le moniteur doit être utilisé sans son support, veuillez-vous assurer qu`une bonne ventilation sera mise en place.Notational Alimentation Installation Nettoyage Autres Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran. z Si la taille de votre moniteur est petite, ou si la même image est affichée pendant longtemps, vous pouvez voir des dommages dûs à des substances fluorescentes a l'intérieur du CDT. Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées. z Ceci peut causer une décharge électrique ou un incendie. Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées. z Ceci peut causer une décharge électrique ou un incendie. Utilisez seulement une prise ou un adaptateur adéquat. z Un sol inadapté peut causer un choc électrique ou un incendie. Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages. z Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période. z Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Ne pas brancher trop de multiprise ou de câbles à la prise de courant. z Ceci peut causer un incendie.Notational Alimentation Installation Nettoyage Autres Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération. z Ceci peut causer un choc électrique ou un incendie. z Demander cette opération à un personnel de service qualifié. Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé. z Ceci peut causer une décharge électrique ou un incendie. Ne placez aucun objet lourd sur le moniteur. z Ceci peut causer un choc électrique ou un incendie. Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes. z Ceci réduira la fatigue de vos yeux. Ne pas utiliser ou stocker des substances inflammables près du moniteur. z Ceci peut causer une explosion ou un incendie. Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo. z Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé. Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo. z Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé. Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.Éloigner le moniteur des substances magnétiques. z Ceci peut causer une décoloration du moniteur.Déballage Façade Arrière Dessous Moniteur et Socle (Quelques modèles incluent un support joint.) Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur. Fil électrique Socle Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation Pour le modèle Multimedia (Option) Support Multimédia haut-parleur câbles son(2 chaque) Câble entrée courant Guide de l'utilisateur SyncMaster 783DF SyncMster 591S / 793S / 591V / 793V / 793DF / 795DF / 797DF / 997DF / 793MB / 795MBDéballage Façade Arrière Dessous

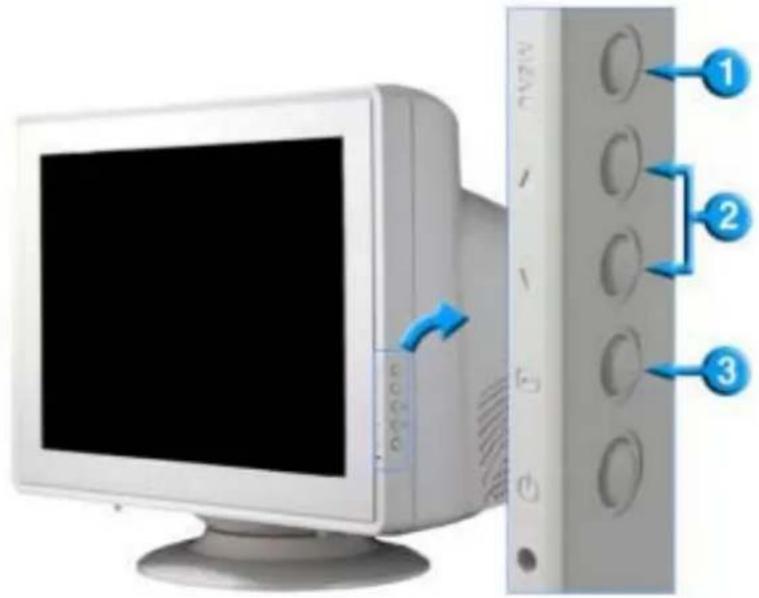

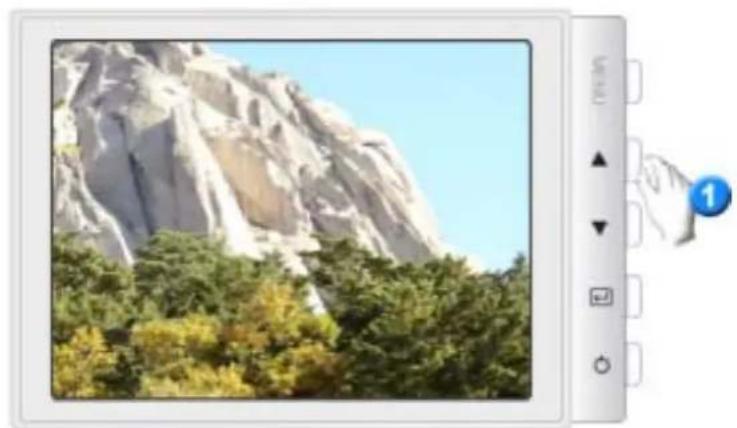

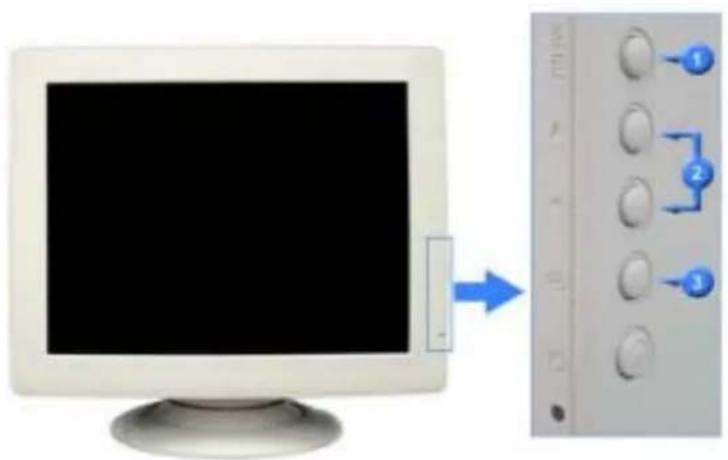

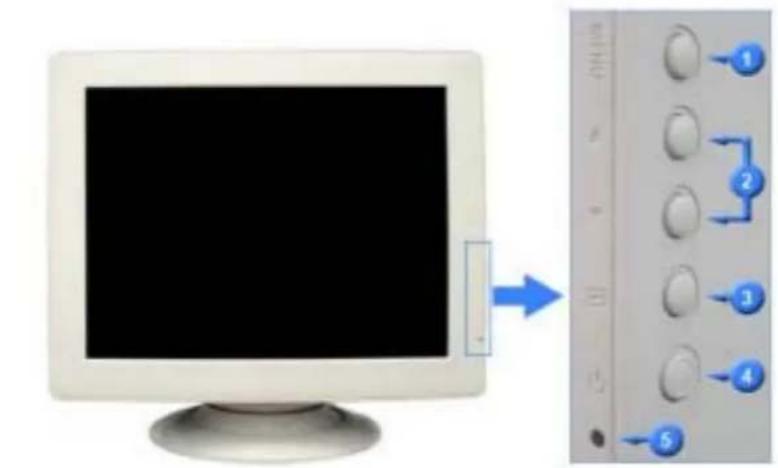

Pour accéder à l'écran du menu ou pour en sortir.

2. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Pour sélectionner le menu d'affichage à l'écran OSD.

4. Bouton d'Alimentation

Utiliser ce bouton pour allumer et éteindre le moniteur.

d'Alimentation Indique que le Mode d'économie est en position normale ou Puissance. Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment. SyncMaster 783DF SyncMster 591S / 793S / 591V / 793V / 793DF / 795DF / 797DF / 997DF / 793MB / 795MBDéballage Façade Arrière Dessous General BNC Connectors (Option) General (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

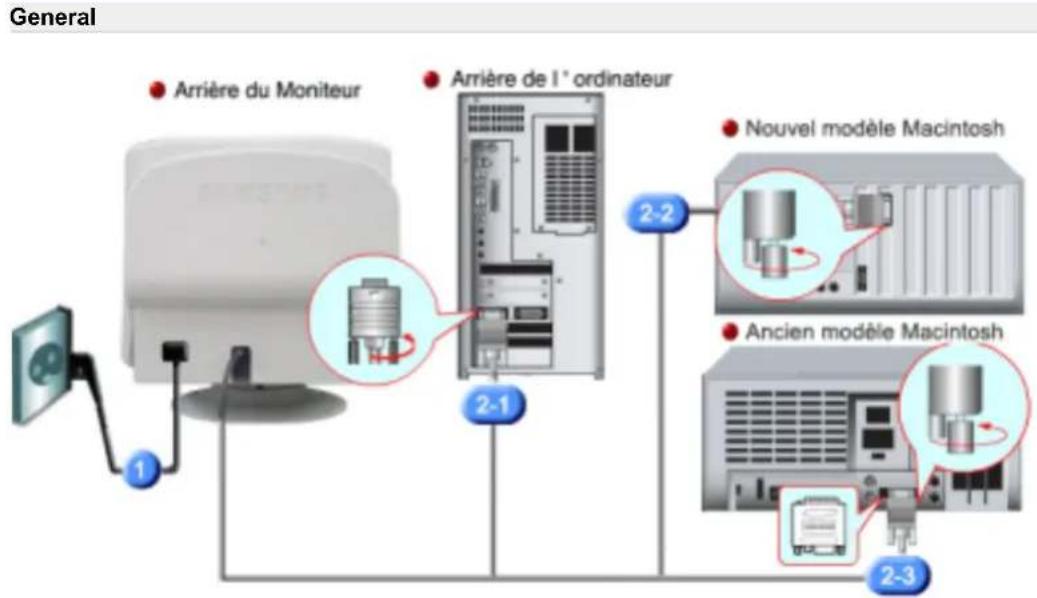

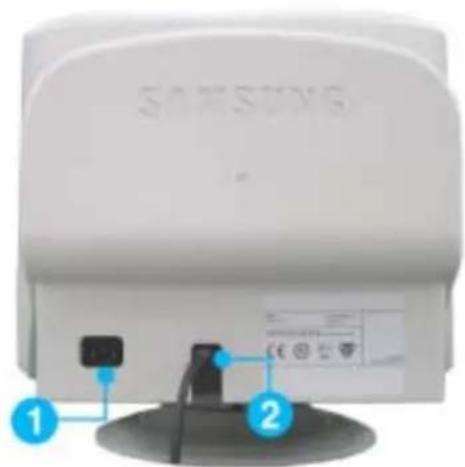

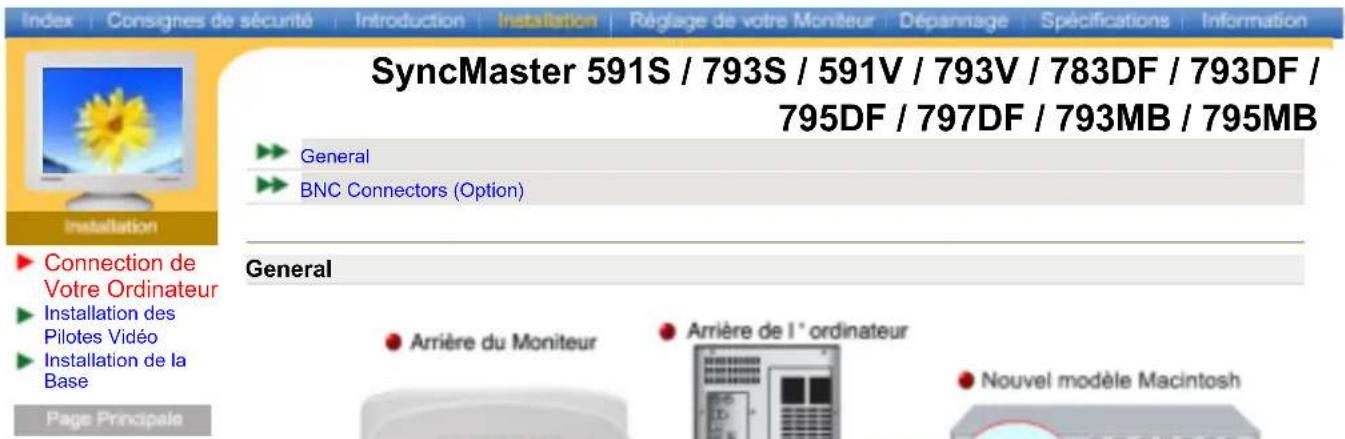

1. Port d'alimentation

Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (carte vidéo ou carte graphique) BNC Connectors (Option) (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

Connectez le câble signal à l'épingle-15D-sous connecteur en arrière de votre moniteur.

3. Connecteurs de BNC

(Option) Connectez le câble de signal au port signal de BNC en arrière de votre moniteur. Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.Déballage Façade Arrière Dessous

Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur.(carte vidéo ou carte graphique)

2. Port d'alimentation

Connectez le câble électrique au port qui se situe au dos de votre moniteur.

3. La base Inclinable/Pivotante

Vous pouvez séparer la base de votre ordinateur.Connection de Votre Ordinateur Installation des Pilotes Vidéo Installation de la Base General BNC Connectors (Option) General

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. 2-1. Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur. 2-2. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub. 2-3. Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

llumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. BNC Connectors (Option) SyncMaster 591S / 793S / 591V / 793V / 783DF / 793DF / 795DF / 797DF / 793MB / 795MB SyncMaster 997DF1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur a la prise la plus proche. 2-1. Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur. 2-2. Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub. 2-3. Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Si vous utilisez un connecteur BNC. Connectez le câble de signal au port signal de BNC en arrière de votre moniteur/ordinateur.

llumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. Installation-Multimédia SyncMaster 591S / 793S / 591V / 793V / 783DF / 793DF / 795DF / 797DF / 793MB / 795MB1. Eteignez votre ordinateur et débranchez le câble d'alimentation.

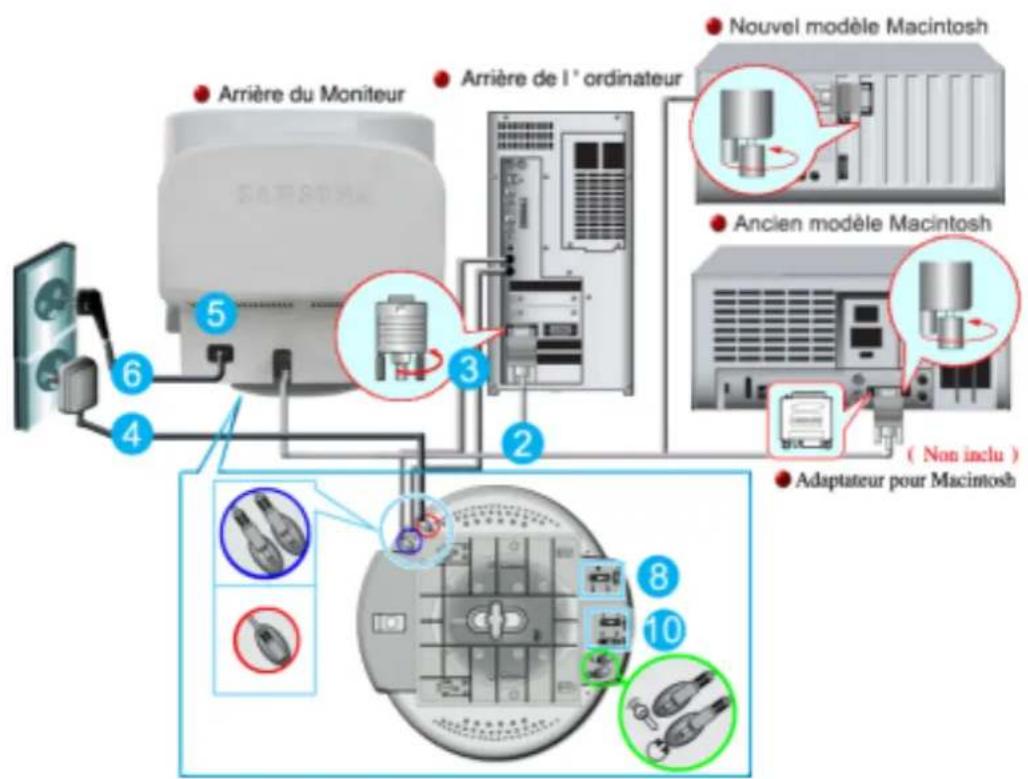

Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte graphique)

Brancher une extrémité du câble son à la sortie stéréo de votre fiche son ou de l'ordinateur. Brancher l'autre extrémité du câble à l'entrée stéréo à l'arrière de votre moniteur. Brancher une extrémité de l'autre câble son à la ligne de sortie sur votre fiche son ou à l'ordinateur. Brancher l'autre extrémité du câble à la sortie Micro à l'arrière de votre moniteur.

Branchez le cordon d'alimentation du support sur une prise murale proche.

Brancher le câble d'alimentation de votre moniteur à la porte d'alimentation à l'arrière de votre moniteur.

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

llumez votre ordinateur et votre moniteur.

Mettez le ON-OFF fonction de commande plus haut ou plus bas sur le support du moniteur

usqu' à ce que cela fasse un déclict.

Effectuez un progrmme sonore, musique ou effet sonore dans votre ordinateur, ensuite réglez le volume au moyen de mettre plus fort ou plus bas jusqu' à ce que le volume soit approprié.

Régler l'aigu et la basse. Il peut se produire une distorsion du son quand le moniteur est placé sur une surface vide à l'intérieur, comme votre ordinateur. Dans cc cas, placer du papier ou un magazine sous le moniteur. Le volume de son trop élevé peut aussi provoquer des distorsions de son; diminuer le volume. Support Multimédia haut-parleur

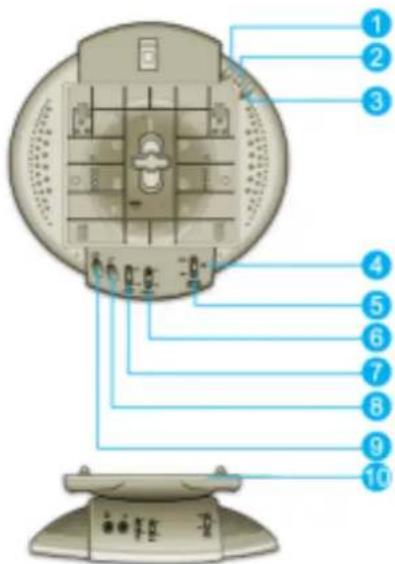

Pour transmettre votre voix, brancher le câble stéréo de la prise micro à la prise micro de la fiche audio de votre ordinateur.

2. Prise d'entrée stéréo

Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

3. Câble entrée courant

Brancher à la prise DC 12V du moniteur.

4. Indicateur de courant

Vert quand le haut-parleur est allumé.

llumer/ éteindre et régler le volume de sortie.

Utiliser pour régler les hautes fréquences.

7. Contrôle des basses

Utiliser pour régler les basses fréquences.

8. Prise entrée micro

Pour transmettre votre voix, brancher un micro à cette ptise.

Pour écouter tout seul, branchez le casque ici.

Support extractibleConnection de Votre Ordinateur Installation des Pilotes Vidéo Installation de la Base Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. z Site Web : http://www.samsung-monitor.com/ (Mondial) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China) Windows ME

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows ME Driver".

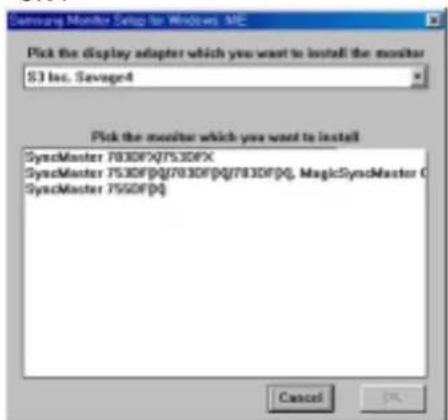

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. L'installation du Pilote Moniteur est terminée.

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows XP/2000 Driver".

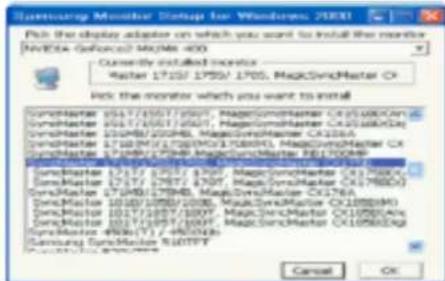

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

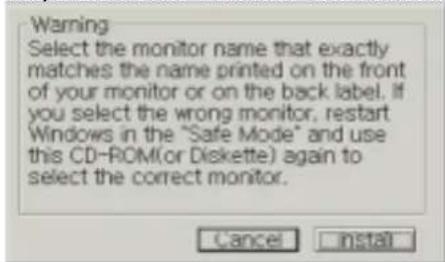

"OK".4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

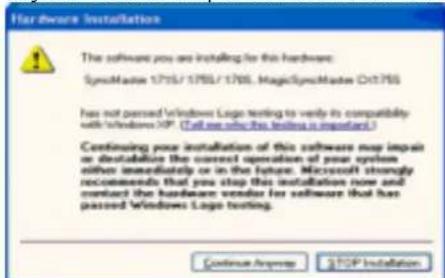

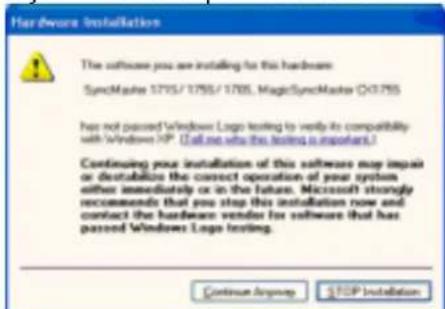

5. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute

façon". Ensuite cliquez le bouton de "OK". Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samsung Monitor Homepage. http://www.samsung-monitor.com/

6. L'installation du Pilote Moniteur est terminée.Connection de

Votre Ordinateur Installation des Pilotes Vidéo Installation de la Base Windows XP

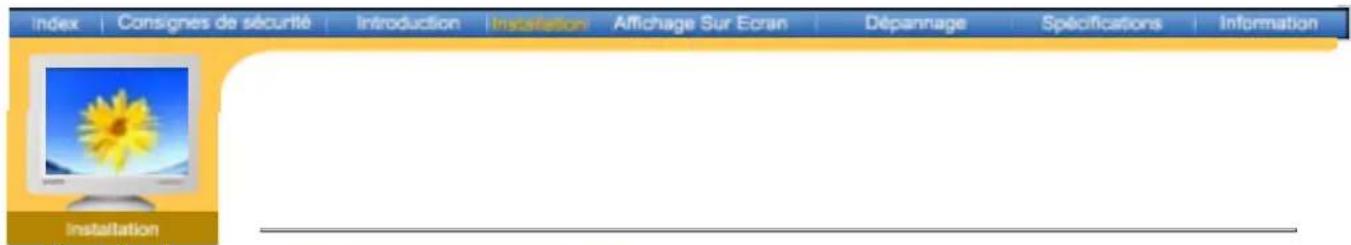

Linux Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD- ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération. Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci- dessous. z Site Web : http://www.samsung-monitor.com/ (Mondial) http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea) http://www.samsungmonitor.com.cn/ (China) Système d'Opération de Microsoft

1. Insérez CD dans le pilote CO-ROM.

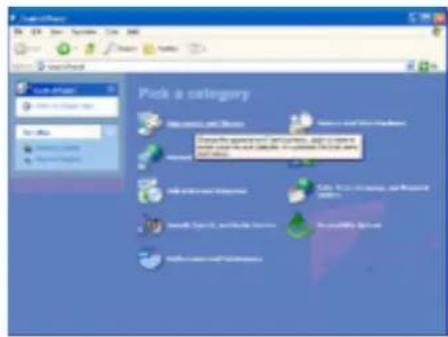

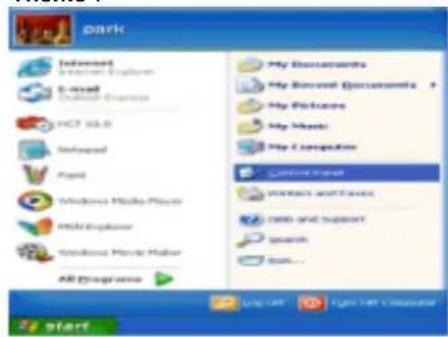

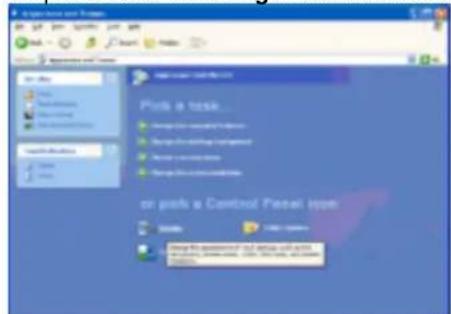

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et

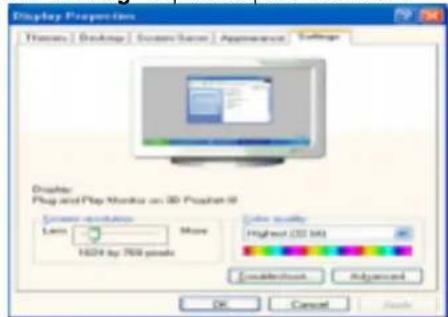

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

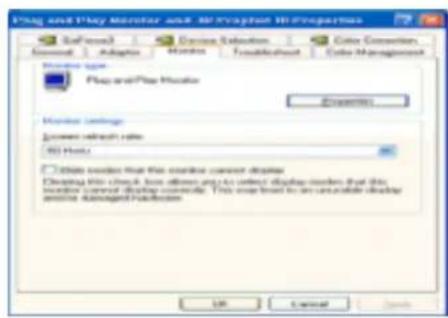

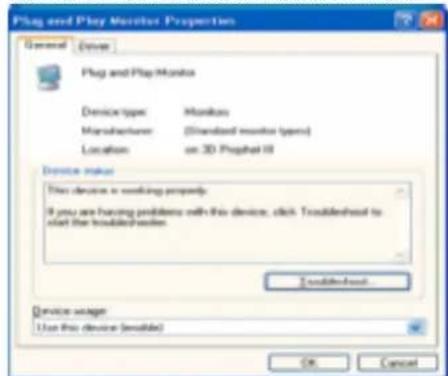

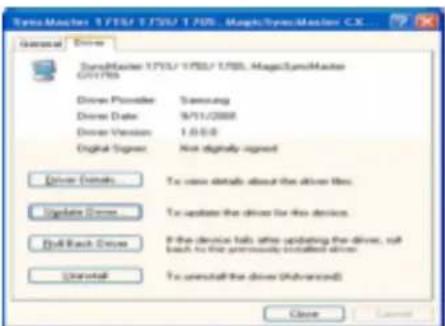

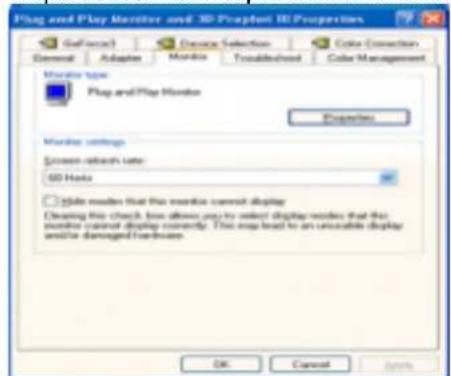

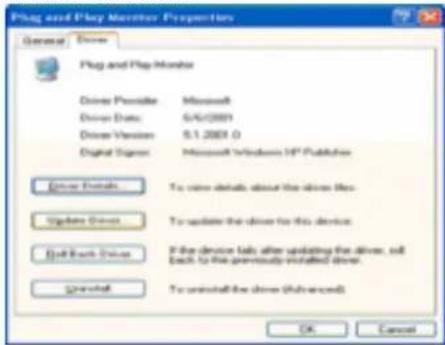

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton "Suivant".

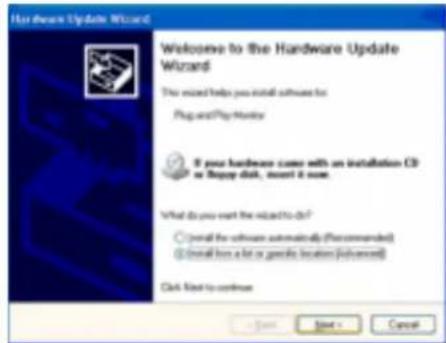

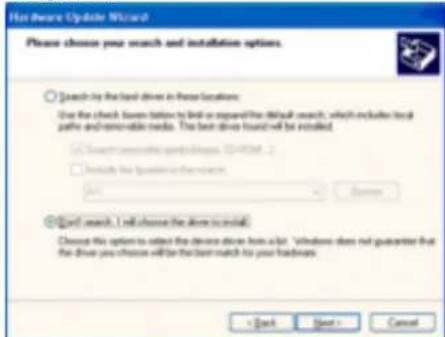

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir

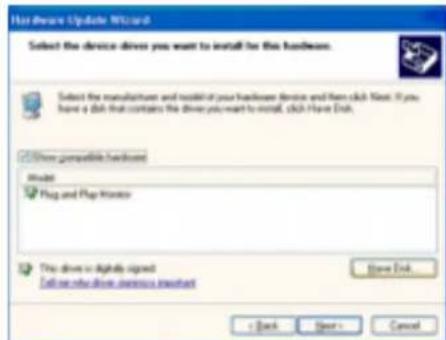

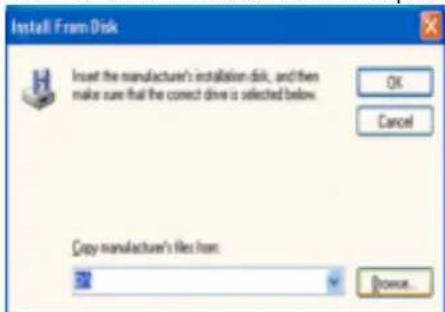

7. Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre

moniteur dans la liste du model et cliquez le le bouton "Suivant".

8. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute

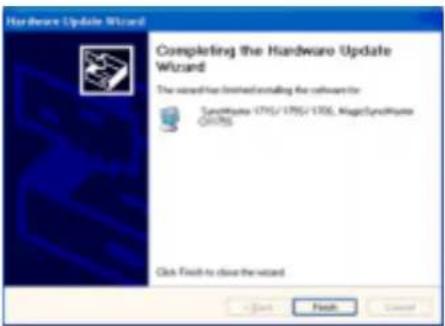

façon". Ensuite cliquez le bouton de "Finir". Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à Samsung Monitor Homepage. http://www.samsung-monitor.com/ 9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.10. I'installation de moniteur driver est achevée. Système d'Opération de Microsoft

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse

choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

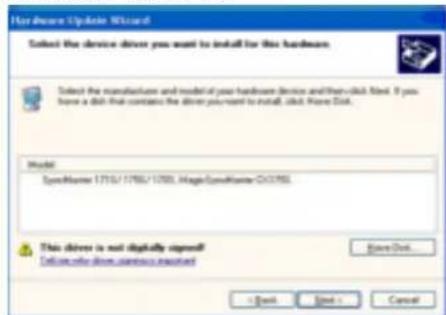

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le

même bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer". Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement paramétré. Veuillez arrêter l'installation. Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés". Veuillez continuer les étapes suivantes. Système d'Opération de Microsoft

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et

puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à

ce que vous avez branché sur votre ordinateur et cliquez "OK".11

Continuez à choisir le bouton fermer et le bouton OK jusqu à ce que vous fermiez la boîte de dialogue "Proprietés d'affichage". (Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.) Système d'Opération de Microsoft

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis

cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs",

et "Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement

après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un 11 Continuez à choisir le bouton

à ce que vous fermiez la mode différent (baisser la résolution

le nombre de couleur)

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous trouverez dans ce guide Système d'Opération de Linux Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du systeme.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de

2. Le troisième écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez

entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur

de la fréquence directement)

9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter

l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.

"Exécuter" X-Window après avoir installé les autres périphériques. mode différent (baisser la résolution le nombre de couleur)Connection de Votre Ordinateur Installation des Pilotes Vidéo Installation de la Base Avec le support intégré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l`angle de vue le plus confortable. Note: La base est détachable. Si votre moniteur a été fourni désolidarisé de son support, fixez la base de la manière suivante : Retirez le lien torsadé avant de fixer la base au moniteur.Fixer la Base

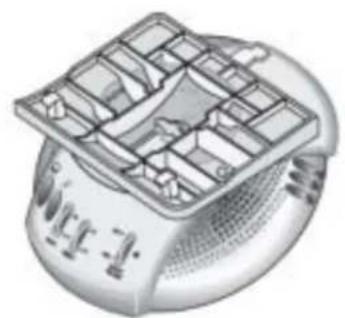

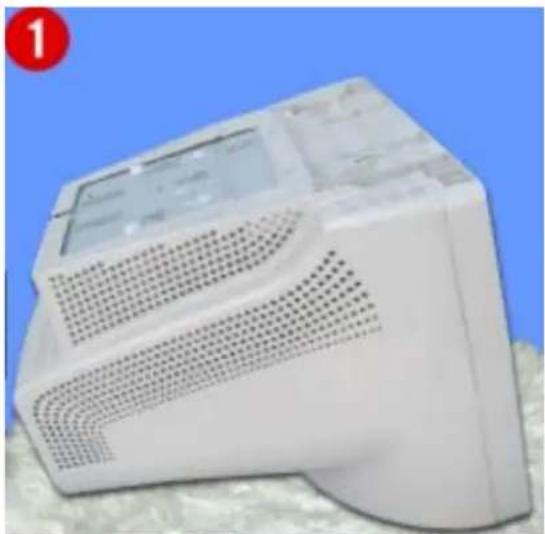

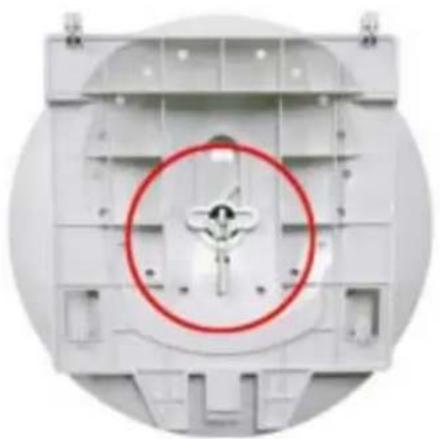

1. Placez le moniteur à l'envers sur une surface de travail plate.

2. Alignez les crochets sur la base avec les fentes au bas du moniteur.

3. Pressez la base jusqu'à ce que les crochets soient entièrement engagés dans les fentes.

4. Poussez la base vers l'avant du moniteur jusqu' aux déclics de verrou pour obtenir la

position verrouillée.

• Ne pas déplier la rupture. Enlever la Base

5. Glissez puis soulevez pour liberer la base.

6. Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

Note: La base ne peut étre alignée avec les fentes du moniteur que sur une seule position.Réglage du moniteur Boutons Commandes Utilisateur

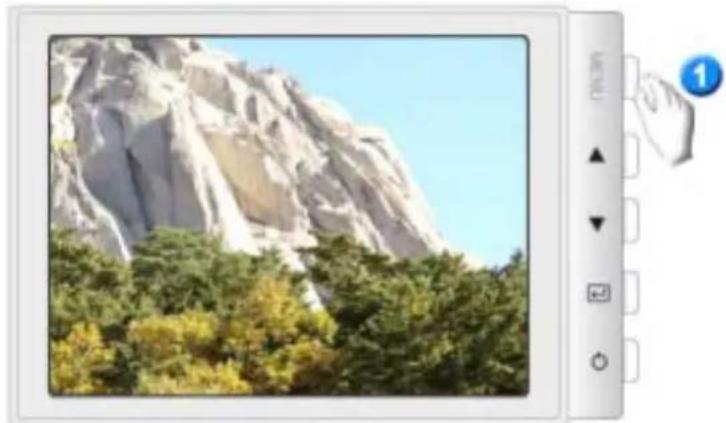

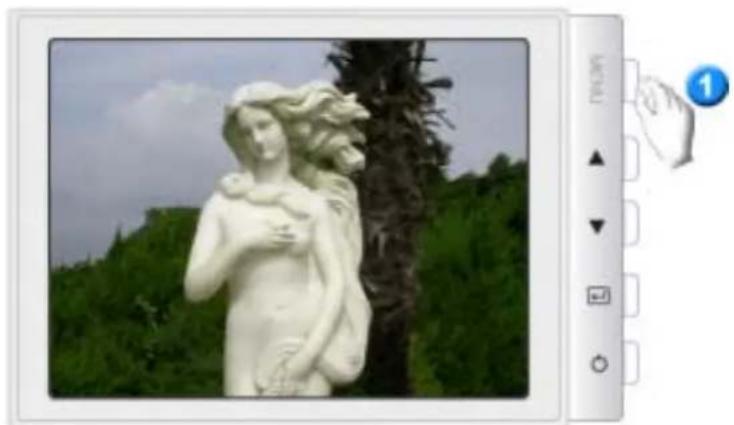

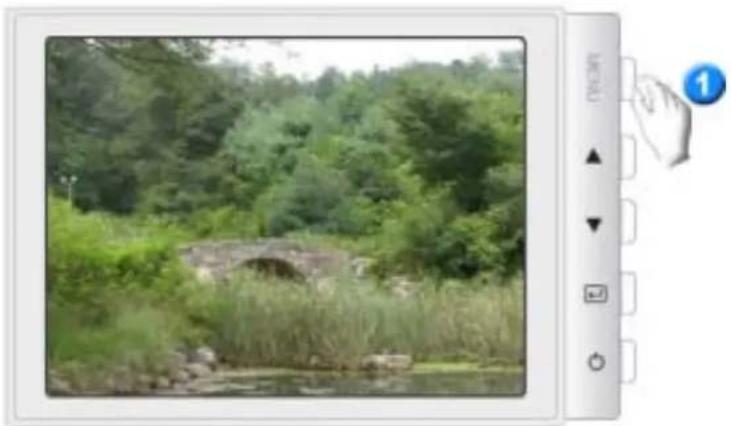

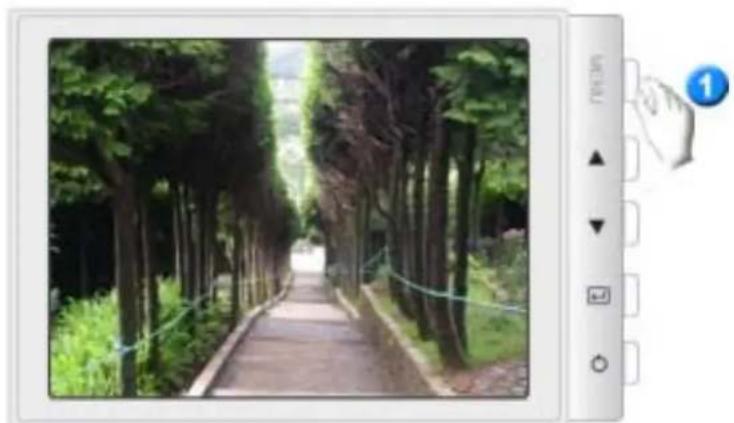

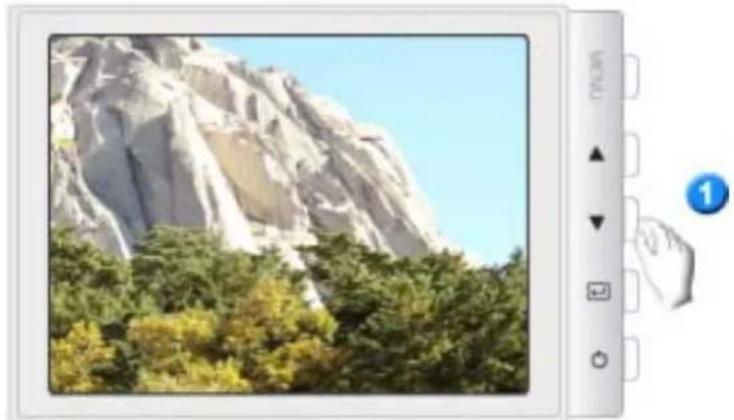

Pour accéder à l'écran du menu ou pour en sortir.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Pour sélectionner le menu d'affichage à l'écran OSD. Fonctionnalités d’Accès Direct | Luminosité | SyncMaster 783DFFonctions OSD | Contraste | OSD Table des matières Ajustez la luminosité. Ajustez le contraste. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage H. Un dessin “moiré” peut apparaître sur votre écran, comme une série de cercles concentriques ou d’arcs. Pour éliminer ce dessin, utiliser le réglage pour Moirage V. La fonction Démagnétiseur élimine les impuretés de couleurs provoquées par des champs magnétiques. Utilisez la fonction Rappel pour remettre les réglages suivants de votre moniteur à leurs niveaux d’origine :Position, Taille, Coussins, Trapèze, Parallèle, Equilibrage,Rotation et Moirage H, Moirage V. Remarque : Si vous avez sélectionné “OUI”, tous les réglages ci-dessus seront remis à zéro. Tous les autres réglages resteront les mêmes. Utilisez ce menu pour choisir entre la source de signal branchée au connecteur BNC et la source de signal branchée au connecteur D-SUB. Remarque : Quand vous avez terminé, attendez quelques secondes et l’écran deviendra vide, puis il affichera l’image avec la nouvelle source de signal (autre ordinateur). Un câble doit être branché aux deux sorties pour utiliser cette fonction.OSD Table des matières La température de couleur est une mesure de la “chaleur” des couleurs de l’image. Régler le Rouge. Régler le Vert. Régler le Bleu. Lorsque vous réglez la Brightness et le Contrast après avoir sélectionné le mode sRGB, vous n'étes plus en mode sRGB. OSD Table des matières Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. Suivez les instructions suivantes pour changer la taille de l’image sur le moniteur. Suivez les instructions suivantes pour changer la taille de l’image sur le moniteur. Mettez au point le réglage Coussins quand les côtés de l’image sont courbés vers l’intérieur ou vers l’extérieur. Mettez au point le réglage de l’Equilibrage quand les côtés de l’image sont courbés vers la gauche ou la droite... Mettez au point le réglage Trapèze quand la partie supérieure ou inférieure de l’ima

e est trop large ou trop étroite. Mettez au point le réglage du parallélogramme s’incline vers la droite ou la gauche. Réglez la rotation quand toute l’image oscille vers la droite ou la gauche.Ajuster la correction Equilibrage Coins lorsque les côtés de l’affichage sont courbés à l’intérieur ou à l’extérieur. Ajustez la correction Equilibrage Coins quand le dessus ou le bas de l’affichage est trop grand ou trop petit. Vous pouvez voir la fréquence (mode de contrôle d'utilisateur) employée par l'utilisateur, la polarité des signaux opérationnels, la fréquence par défaut (mode par défaut) installés lorsque vous achetez le moniteur et le niveau de resolution. Note : Cette fonction vous permet de visualiser seulement l'information applicable. Pour ajuster la fréquence, vous devez employer la fonction dans l'ordinateur. | MagicBright2™ | MagicBright2™ Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode souhaité.Généralités | Installation | Mode OSD | Désinstaller | En cas de problème Généralités Qu'est-ce que MagicTune™ ? Les performances du moniteur peuvent varier suivant votre carte vidéo, votre ordinateur, les conditions d'éclairage ou tout autre facteur environnemental. Si vous voulez que votre moniteur vous affiche la meilleure image possible, vous devez le régler selon vos préférences. Malheureusement, les commandes manuelles pour régler l'image se révèlent souvent insuffisantes.Un réglage correct nécessite un programme facile à utiliser qui suit un processus, étape par étape, afin d'obtenir la meilleure qualité d'image possible. Dans la plupart des cas, même les réglages les plus simples, comme celui de la luminosité ou du contraste, nécessite une navigation sur plusieurs niveaux dans les menus affichés à l' écran par l'OSD. Ils ne sont pas toujours faciles à appr éhender. De plus, il n'y a aucune aide pour vous aider à paramétrer correctement les commandes du moniteur. Les paramètres d'affichage de chaque utilisateur peuvent être enregistrés. Cela permet de pouvoir choisir facilement des caractéristiques d'affichage si plusieurs personnes utilisent le même moniteur ou si un même utilisateur a prédéfini plusieurs réglages basés sur un contenu ou des conditions d'éclairage différents. Fonctionnalité de base MagicTune™ est un utilitaire qui permet un réglage du moniteur et des couleurs en utilisant le protocole DDC/CI(Interface de contrôle des données relatives à l'affichage) . Tous les réglages de l'affichage sont réalisés via le logiciel pour ne plus avoir à utiliser les menus de l'OSD. MagicTune gère Windows 98SE, Me, 2000, NT, XP Home, et XP Profess ional. MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux. Mode OSD Le mode OSD permet un réglage facile des paramètres du moniteur sans suivre les étapes prédéfinies. Vous pouvez accéder à chaque élément du menu pour un réglage facile.Généralités | Installation | Mode OSD

En cas de problème Installation

1. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM.

2. Cliquez sur le fichier d'installation de MagicTune.

3. Sélectionnez la langue utilisée lors de l'installation puis cliquez sur"Suivant".

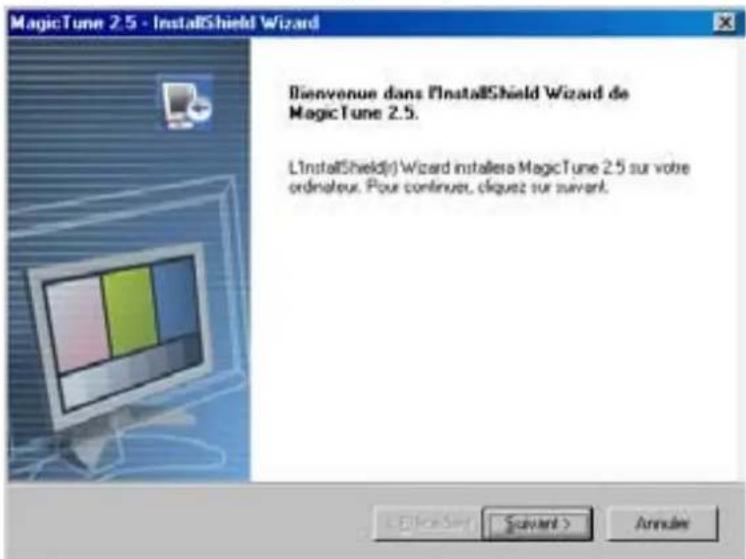

4. Lorsque la fenêtre InstallShield Wizard appara ît, cliquez sur "Suivant".

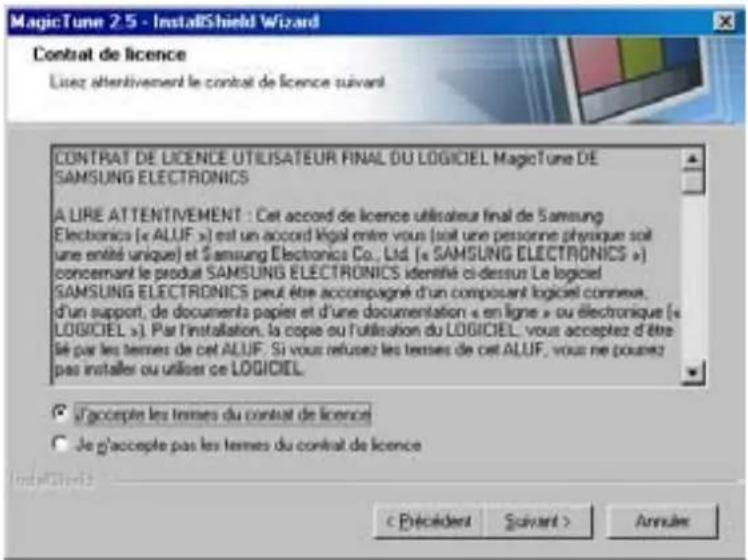

5. Cochez "J'accepte les termes du contrat de licence" pour accepter les termes

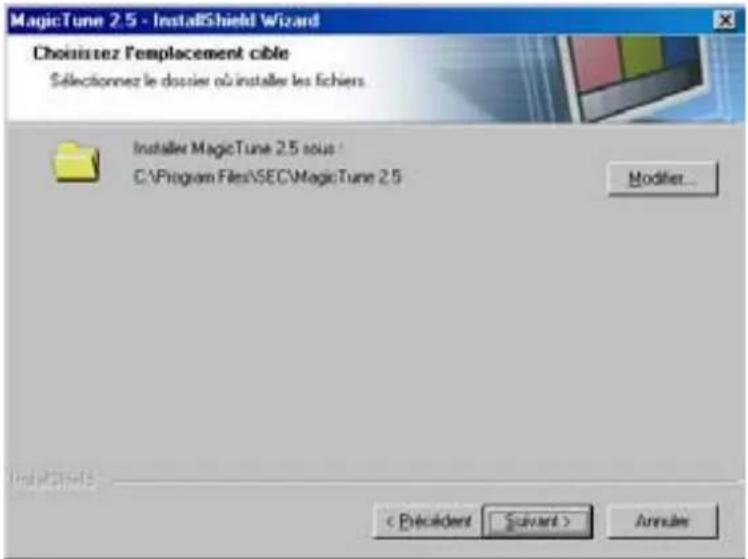

d'utilisation.6. Sélectionnez un dossier dans lequel peut s'installer le programme MagicTune.

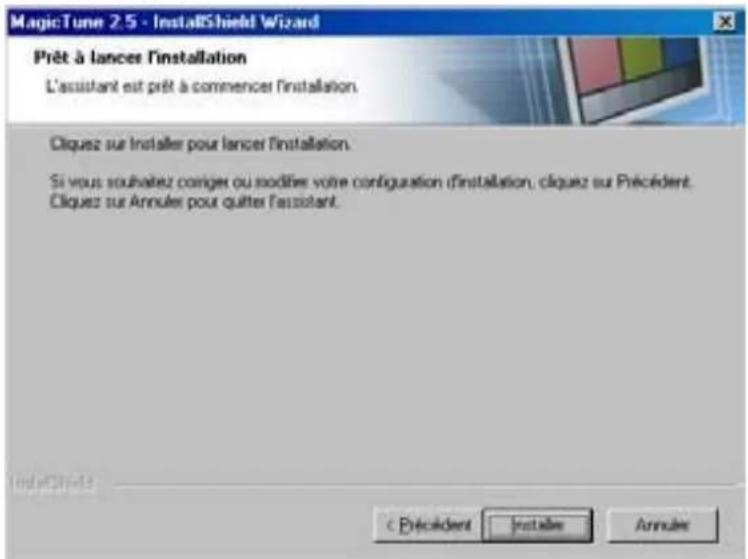

7. Cliquez sur "Installer".

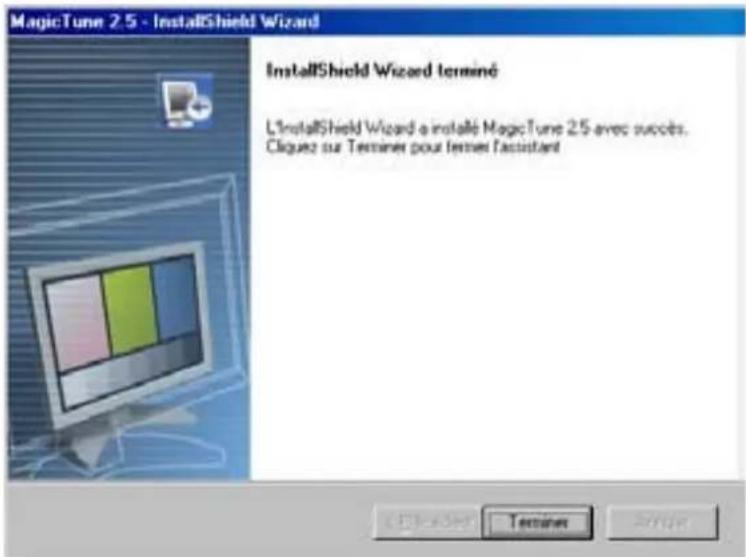

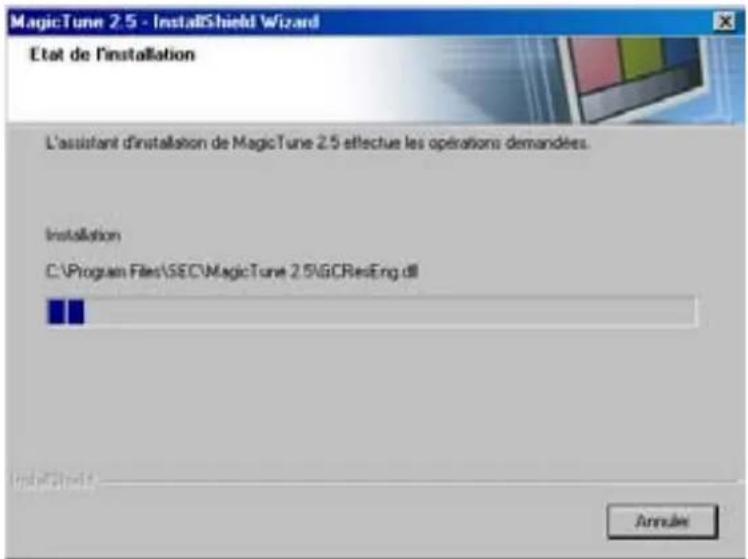

8. La fenêtre "Etat de l'installation".9. Cliquez sur "Terminer".

10. Lorsque l'installation est terminée, l'icône exécutable de MagicTune 2.5 apparaît sur

votre bureau. Double-cliquez sur cette icône pour lancer le programme.

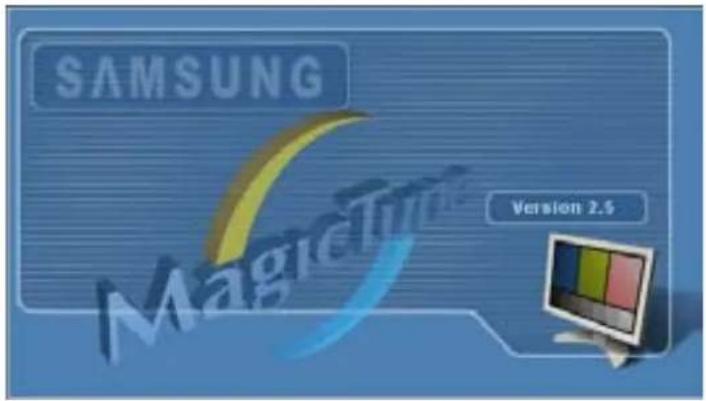

11. La fenêtre suivante apparaît si l'installation s'est bien passée.

L'icône de MagicTune peut ne pas être visible. Cela dépend des spécificités de votre système informatique ou de votre moniteur. Si cela vous arrive, appuyez sur la touché F5.12. Le message d'erreur suivant indique que le système utilise une carte vidéo que MagicTune ne peut pas gérer. Problèmes d'installation L'installation de MagicTune 2.5 peut être affectée par diff érents facteurs tels que la carte vidéo, la carte mère ou l'environnement réseau. Référez-vous au chapitre "En cas de problème" si vous avez rencontré des difficultés pendant l'installation. Configuration recommandée Syst èmes d'exploitation

32Mo de mémoire ou supérieur

25Mo de disque dur ou supérieur

• v site webde MagicTune.Généralités | Installation | Mode OSD | Désinstaller | En cas de problème Mode OSD Pour tous les moniteurs, le mode OSD facilite le réglage des paramètres. Lorsqu'ils sont sélectionnés, chaque onglet de la fenêtre de contrôle affiche une description générale des éléments de réglage du sous-menu. Lorsqu'ils sont sélectionnés, chaque onglet affiche une liste de menus. Pour un réglage rapide des paramètres du moniteur, le mode OSD vous permet un accès facile et agréable aux différents onglets et éléments de sous-menus. Définition des boutons MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux.

Suivant les spécificités de chaque moniteur, il risque d'y avoir des différences entre les explications contenues dans le manuel et ce qu'affiche le mode OSD. OK Applique tous les changements définis puis ferme MagicTune. Réinitialiser Restaure les valeurs par défaut du moniteur des paramètres présents dans la fenêtre active. Ann uler Permet de quitter MagicTune sans appliquer les changements définis. Si vous n'avez modifié aucun paramètre dans la fenêtre de contrôle et que vous cliquez sur "Annuler", cela n'aura aucune conséquence.Définition de l'onglet Image Permet à l'utilisateur de régler les paramètres de l'écran à sa convenance. Luminosité Contraste MagicBright

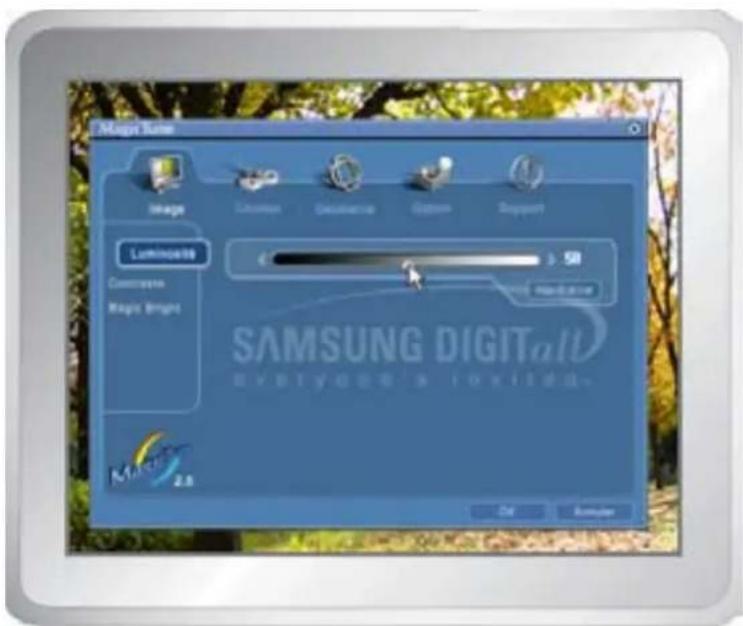

Luminosité Éclairci ou assombri l'ensemble de l'écran. Les détails de l'image des zones les plus sombres peuvent disparaître si la luminosité n'est pas réglée comme il faut. Réglez la luminosité pour obtenir les meilleures conditions de visualisation possibles. Contraste Règle la différenc e de luminosité entre les zones claires et les zones sombres de l'écran. Il détermine la netteté de l'image. MagicBright™ Premere nuovamente il pulsante MagicBright e selezionare la modalità desiderata. - quattro diverse modalità:

1. Text (Texte): Pour tout ce qui est documentation ou lors

d'importants travaux dans des textes.

2. Internet: Pour tout ce qui est travail dans des images complexes

comme des textes et des graphiques.

3. Jeu: Pour regarder des images animées comme celles d'un jeu.

4. Divertissement: Pour regarder des films venant du lecteur de DVD

1. Texte: Pour tout ce qui est documentation ou lors d'importants

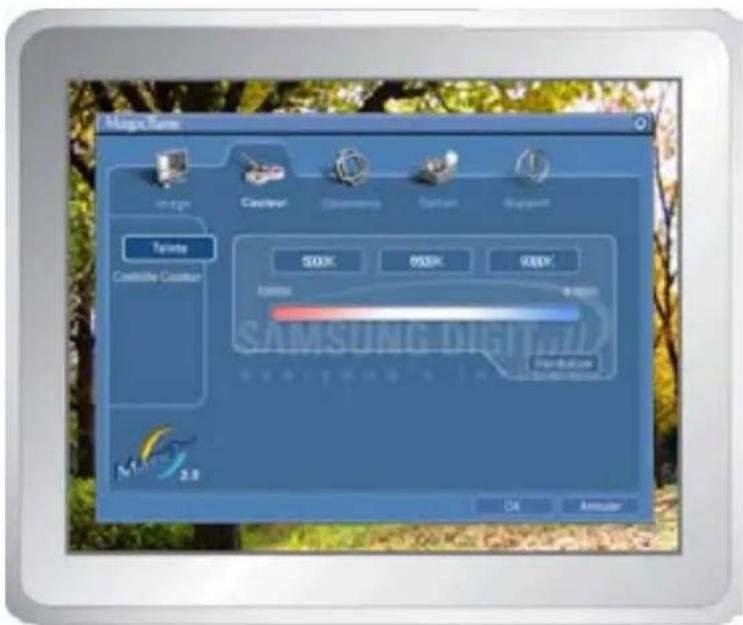

travaux dans des textes.Définition de l'onglet Couleurs Règle la "chaleur" de l'arrière-plan du moniteur ou de la couleur de l'image. Définition de l'onglet Géometrie Règle les valeurs de Position, Dimensions et Rotation.

2. Internet: Pour tout ce qui est travail dans des images complexes

comme des textes et des graphiques.

3. Divertissement: Pour regarder des films venant du lecteur de DVD

ou d'un CD Vid éo. Teinte Contrôle couleurs

Teinte Le ton de la couleur peut être c hang é.

Personnaliser Con tr ôle couleurs Règle les couleurs de l'image du moniteur. Vous pouvez modifier la couleur de votre moniteur suivant votre pr éférenc e.

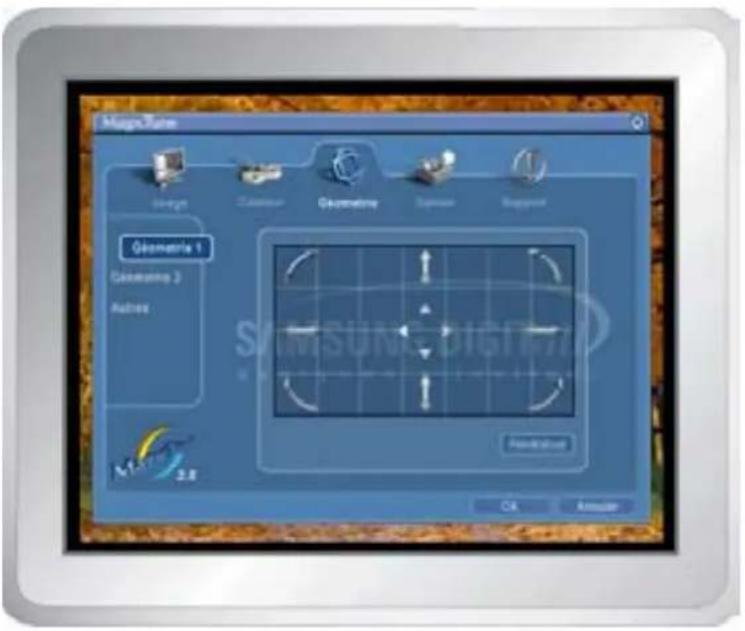

sRGBDéfinition de l'onglet Option Géometrie 1 Rotation Dimensions Position Géometrie 2 Coussin et tonneau Equilibre coussin Trapèze Coin supérieur équilibre coussin Autre s Moiré Démagnétisation Coin supérieur distorsion latérale Coin inférieur distorsion latérale Coin supérieur équilibre coussin Coin inférieur équilibre coussin

Géometrie 1 Règle les valeurs de Position , Dimensions et Rotation.

Rotation Géometrie 2 Règle les valeurs de Coussin et tonneau, Equilibre coussin, Trapèze et Parallèle.

Parall èle Autre s Règle les valeurs de Moire (Moire), Degauss (Démagnétiser), Sidepin Corner (Coin de distorsion latérale) et de Pinbalance Corner (Coin de balance de distorsion).

Coin supérieur distorsion latérale

Coin inférieur distorsion latérale

Coin supérieur équilibre coussin

Coin inférieur équilibre coussinVous pouvez configurer MagicTune en utilisant les options suivantes. Définition de l' onglet Support Affiche les Infos Moniteur ainsi que le numéro de version du programme et vous permet d'utiliser la fonction Aide. Pr éférence Affiche la boîte de dialogue des préférences. Les préférences sélectionnées sont identifiables grâce au "V" dans la case à cocher. Pour sélectionner ou désélectionner une préférence, positionnez votre curseur sur la case à cocher et cliquez.

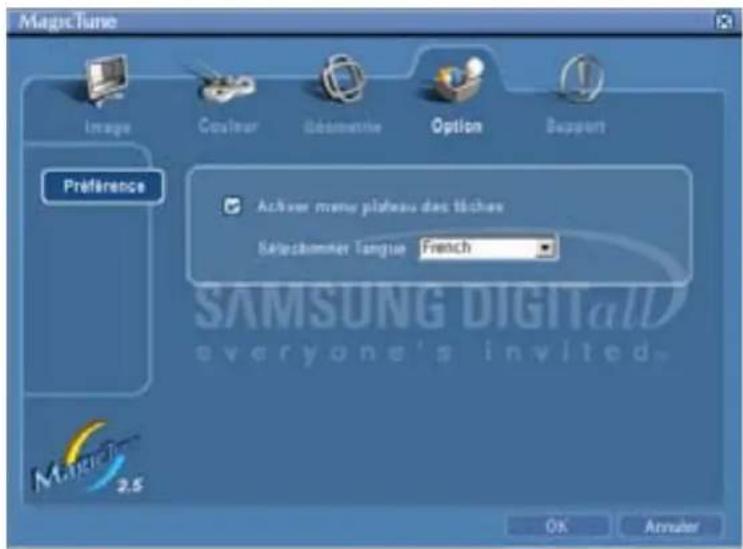

Activer menu plateau des tâches - Pour accéder aux menus de MagicTune, cliquez sur l'icône [menu Barre des tâches]. Les menus ne s'affichent pas si l'option [Activer menu plateau des tâches] est décochée dans les [Paramètres de base] de la boîte [Option].

Sélectionner langue - La langue choisie n'affecte que l'OSD. Rendez vous sur le site web de MagicTune ou ouvrez les fichiers d'aide (Manuel de l'utilisateur) si vous avez besoin d'aide lors de l'installation ouAi de de l'utilisation de MagicTune. Le Manuel de l'utilisateur s'ouvre dans n'importe quelle fenêtre de navigation. ID gestion Ouvre une fenêtre contenant les informations relatives au moniteur telles que sa date de fabric ation. Version Afficher le numéro de version de MagicTune.Généralités

En cas de problème Désinstaller Le programme MagicTune ne peut être supprimé qu'en utilisant l'option "Ajout/Suppression de programmes" du Panneau de configuration de Windows. Suivez les étapes suivantes pour désinstaller MagicTune.

1. Allez dans la [Barre des tâches] ' [Démarrer] ' [Paramètres] puis dans [Panneau de

configuration]. Si le programme fonctionne avec Windows XP, allez dans le [Panneau de configuration] du menu [Démarrer].

2. Dans le Panneau de configuration, cliquez sur l'icône "Add or Remove Programs

(Ajout/Suppression de programmes)".

3. Dans la fenêtre "Add or Remove Programs(Ajout/Suppression de programmes)",

descendez jusqu'à "MagicTune". Cliquez dessus pour le mettre en surbrillance.

4. Cliquez sur le bouton "Change/Remove(Modifier/Supprimer)" pour supprimer le

5. Cliquez sur "Yes(Oui)" pour lancer le processus de désinstallation.

6. Attendez que la boîte de dialogue "Uninstall Complete(Suppression terminée)"

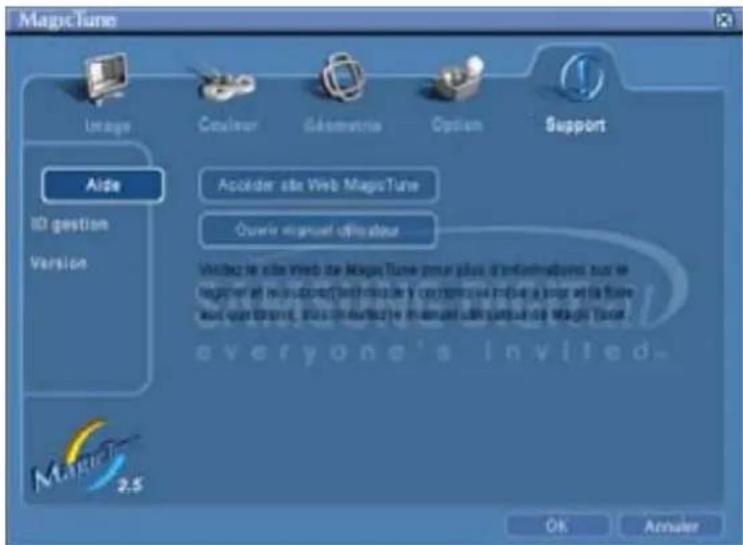

apparaisse. Allez sur le site web de MagicTune pour trouver un support technique concernant MagicTune, une Foire aux questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.Généralités

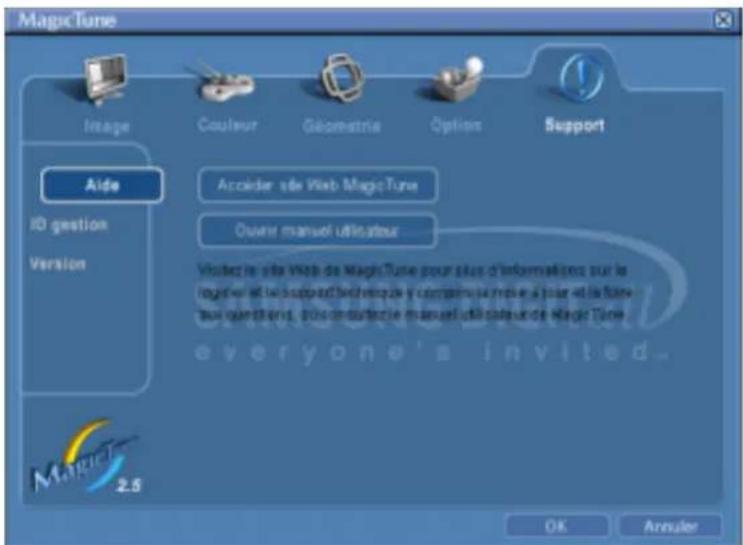

En cas de problème En cas de problème MagicTune peut ne pas fonctionner si le moniteur a été remplacé ou si le pilote de la carte graphique a été mis à jour alors que MagicTune fonctionnait. Si tel est le cas, redémarrez votre système. À vérifier si MagicTune ne fonctionne pas correctement.

• La fonction MagicTune n'est disponible que pour les PC fonctionnant avec un système d'exploitation Windows supportant la fonction "Plug and Play". Allez sur le site web de MagicTune pour trouver un support technique concernant MagicTune, une Foire aux questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.

• Si vous souhaitez vérifier que votre PC supporte bien la fonction MagicTune, suivez les étapes suivantes (pour Windows XP) : Panneau de configuration -> Performance et Maintenance -> Système -> Configuration -> Gestionnaire de périphériques -> Moniteurs -> Après avoir supprimer le moniteur "Plug and Play", trouvez "Ecran Plug and Play" en recherchant un nouveau matériel.French > Page Principale > Dépannage > List à Vérifier List à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur. Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " Pas de Connexion, Vérif. Câble Vidéo " sur l'écran? Vérifiez la Connexion du câble vidéo. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/XP/2000) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur. Pouvez-vous voir " Fréquence video trop élevée " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde? Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image. Je ne peux pas voir l'OSD Avez-vous vérrouillé le menu OSD pour empêcher des changements? Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes. L' image de l'écran tremble. Verifiez la configuration du moniteur pour voir s'il est en Mode Entrecroisé.( Mode Entrecroisé: Fréquence verticale 43Hz, 87Hz(i), etc) Le signal de la carte vidéo dépasse la résolution maximale et la fréquence du moniteur. Y a t-il des éléments magnétiques tels que adaptateur pour alimentation, haut-parleur ou fil de haute- tension à l'approximité? Éloignez le moniteur des objets créeant d`important champs magnétiques. Est-ce que la tension est L'image de l'écran peut trembler `stable? ou vibrer à cause d une insuffisance de tension à un moment donné de la journée. L'image de l'écran peut aussi tremblée ou vibrée s'il y a un problème avec la carte vidéo ou avec la carte mère de l`ordinateur. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Vérifiez la Connexion du câble vidéo. Assurez-vous que la carte vidéo est entièrement insérée dans la fente. Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d`une panne totale entre les applications? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) L'écran peut être non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant à l'OSD. L'écran est hors de focalisation ou l`OSD ne peut pas être ajusté. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage. (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo. Est-ce que les couleurs de Windows sont installées correctement? Pour Windows ME/XP/2000: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l' Affichage , à

Est-ce que la carte vidéo a été placée correctement? Installez la carte vidéo en se référant au guide d`installation de la carte vidéo. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé". Avez-vous installé le pilote du moniteur? Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut être su

ortée. Installez le pilote du moniteur selon les Instructions pour l'Installation du Pilote. stable? ou vibrer à cause d unepp Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas

dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le " Panneau de Contrôle

Administration des Periphériques ", et redémarrer l'ordinateur pour réinstaller le pilote de l 'adaptateur (video). Note: Si les problèmes se produisent répétitivement, contactez un centre de service agréé.List à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest Question Réponse Comment puis-je changer la fréquence? La fréquence peut être modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details) Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans Panneau de Contrôle

• Contactez le fabricant de la carte vidéo pour plus de détails. Comment puis-je installer la fonction Power Saving? Windows ME/XP/2000: Installez la fonction dans le BIOS-SETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur) Le moniteur produit certains sons lorsqu'il est mis sous tension. Ceci est normal puisque le boîtier métallique et les éléctro-aimants sont installés pour bloquer toutes les ondes éléctomagnétiques qui pourraient interagir. Comment puis-je nettoyer le boîtier extérieur/ le Tube Cathodique? Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire. Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.List à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît. L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres

caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit. SyncMaster 591S / 793S / 591V / 793V / 783DF / 793DF / 795DF / 797DF / 793MB / 795MB2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Sync, Hors Limite" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche. { Dans ce cas, contrôlez les problèmes de l'ordinateur.List à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît. L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres

caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit. SyncMaster 997DF2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Sync, Hors Limite" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche. { Dans ce cas, contrôlez les problèmes de l'ordinateur.Général PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 797DF Tube Cathodique Type 17"(43cm) DynaFlat(40,6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique. Résolution Maximale 1600 x 1200@76Hz Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 kHz à 96 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 250 MHz Alimentation 90~264 VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 90W Dimensions (LxPxH) 401 x 410 x 378 mm (Avec le supprot) Poids 14,3 kg Considérations Environnementales Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode Arrêt EPA/ENERGY

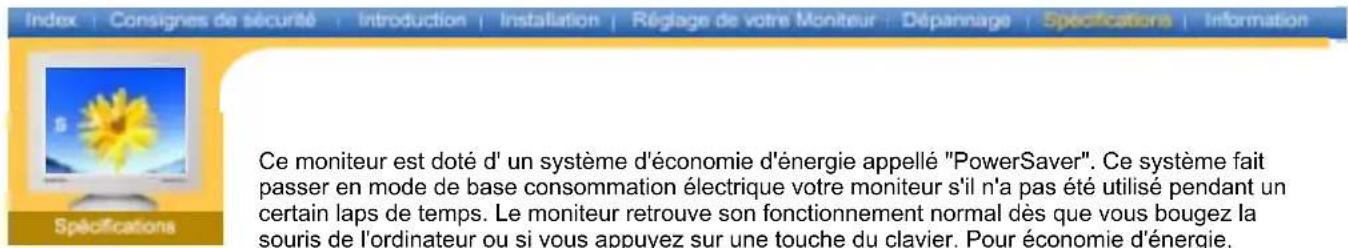

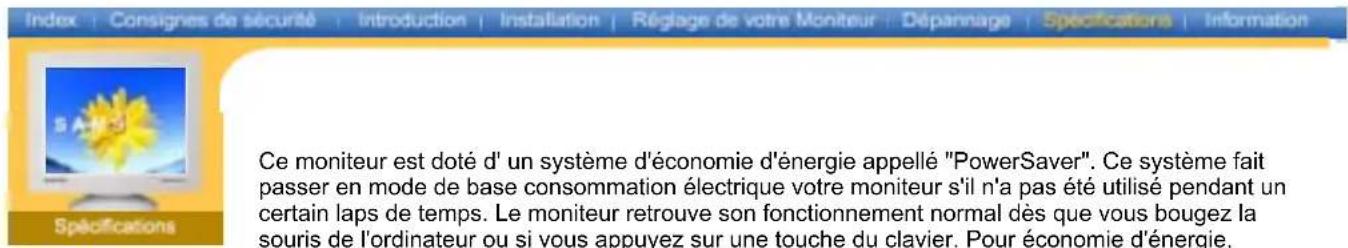

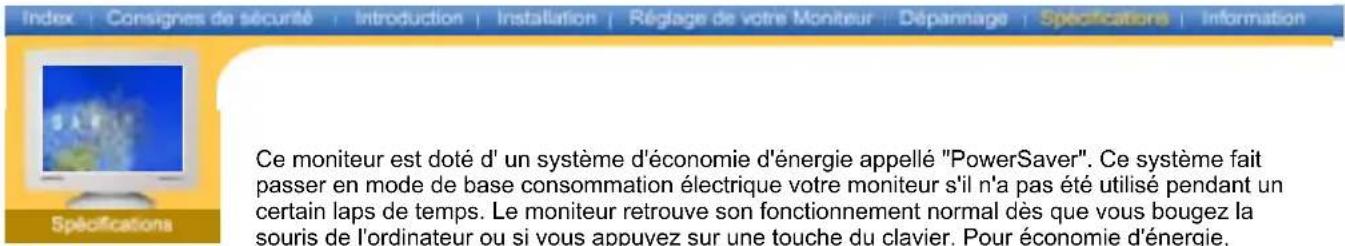

Indicateur d'alimentation Vert Vert , clignotant Consommation d'électricité Moins de 90W Moins de 2,0W Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

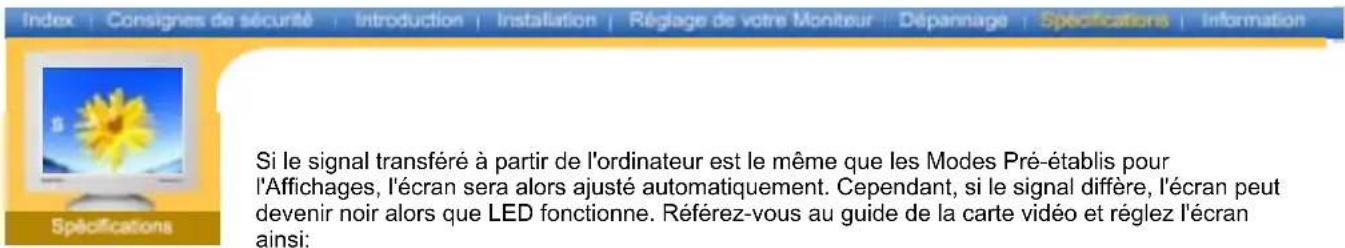

concernant l'économie de l'énergie.Général PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 91,146 85,024 157,50 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: HzGénéral PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 795DF/795MB Tube Cathodique Type 17"(43cm) DynaFlat(40,6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique. Résolution Maximale 1600 x 1200 (NI) Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 kHz à 85 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 185 MHz Alimentation 90~264 VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 90W Dimensions (LxPxH) 401 x 410 x 378 mm (Avec le supprot) Poids 14,3 kg Considérations Environnementales Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.Général PowerSaver Modes Pré-établis d'Affichage Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode Arrêt EPA/ENERGY

Indicateur d'alimentation Vert Vert , clignotant Consommation d'électricité Moins de 90W Moins de 2,0W Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

concernant l'économie de l'énergie.Général PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: HzGénéral PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 793S/793V Tube Cathodique Type 17"(43cm) Type écran carré(40,6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,23mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique. Résolution Maximale 1280 x 1024 (NI) Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 kHz à 70 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 110 MHz Alimentation 90~264 VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 90W Dimensions (LxPxH) 401 x 410 x 378 mm (Avec le supprot) Poids 14,3 kg Considérations Environnementales Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode Arrêt EPA/ENERGY

Indicateur d'alimentation Vert Vert , clignotant Consommation d'électricité Moins de 90W Moins de 2W Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

concernant l'économie de l'énergie.Général PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz VESA, 1152 x 864 67.500 75.000 108.000 +/+Général PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 793DF/793MB/783DF Tube Cathodique Type 17"(43cm) DynaFlat(40,6cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique. Résolution Maximale 1280 x 1024 (NI) Dimension maximale d'affichage Horizontale 312 ± 4 mm Verticale 234 ± 4 mm Synchronisation Horizontale 30 kHz à 70 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 110 MHz Alimentation 90~264 VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 90W Dimensions (LxPxH) 401 x 410 x 378 mm (Avec le supprot) Poids 14,3 kg Considérations Environnementales Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode Arrêt EPA/ENERGY

Indicateur d'alimentation Vert Vert , clignotant Consommation d'électricité Moins de 90W Moins de 2,0W Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

concernant l'économie de l'énergie.Général PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: Hz VESA, 1152 x 864 67.500 75.000 108.000 +/+Général PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 591S/591V Tube Cathodique Type 15"(38cm) Type écran carré (35cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,24mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique/Reflet. Résolution Maximale 1024 x 768(NI) Dimension maximale d'affichage Horizontale 267 ± 4 mm Verticale 200 ± 4 mm Synchronisation Horizontale 30 kHz à 55 kHz Verticale 50 Hz à 120 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 65 MHz Alimentation 90~264 VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 70W Dimensions (LxPxH) 361 x 379,2 x 347 mm (Avec le supprot) Poids 11,0 kg Considérations Environnementales Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode Arrêt EPA/ENERGY

Indicateur d'alimentation Vert Vert , clignotant Consommation d'électricité Moins de 70W Moins de 2,0W Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

concernant l'économie de l'énergie.Général PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 85,008 36,000 -/- VESA, 640 x 480 43,269 75,000 31,500 -/- VESA, 800 x 600 53,674 85,061 56,250 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: HzGénéral PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 997DF Tube Cathodique Type 19"(48cm) DynaFlat(45,8cm affichable) Angle de déflexion 90 ° Distance entre deux points 0,20mm (Horizontale) Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire. Masque d'ombre en invar pour anti-fléchissement. Multicouche protégée par antistatique. Résolution Maximale 1600 X 1200@ 76Hz Dimension maximale d'affichage Horizontale 352 ± 3 mm Verticale 264 ± 3 mm Synchronisation Horizontale 30 kHz à 96 kHz Verticale 50 Hz à 160 Hz Définition de signal d'entrée Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif Couleur d'Affichage Illimitées Fréquence maximale 250 MHz Alimentation 90~264 VAC rms, 60/50 Hz ± 3Hz Consommation d'Électricité Moins de 110W Dimensions (LxPxH) 445 x 457,5 x 416 mm (Avec le supprot) Poids 18,2 kg Considérations Environnementales Température de fonctionnement 32°F~104°F(0°C~ 40°C) Humidité 10%~80% , sans condensation Température de stockage -4°F~113°F(-20°C~45°C) Humidité 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode Arrêt EPA/ENERGY

Indicateur d'alimentation Vert Vert , clignotant Consommation d'électricité Moins de 110W Moins de 2W Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY STAR

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

concernant l'économie de l'énergie.Général PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 91,146 85,024 157,50 +/+ Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraî chissement Unité: HzService Terme Regulatory Natural Color Autorité AUSTRALIA : Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603 http://www.samsung.com.au/ BRAZIL : Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421 http://www.samsung.com.br/ CANADA : Samsung Electronics Canada Inc. Samsung Customer Care 7037 Financial Drive Mississauga, Ontario L5N 6R3 1-800-SAMSUNG (1-800-726-7864) http://www.samsung.ca/ CHILE : SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211 http://www.sonda.com/ http://www.samsung.cl/ COLOMBIA : Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068 http://www.samsung-latin.com/ e-mail : soporte@samsung-latin.com ESPAÑA : Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50 http://samsung.es/ FRANCE : SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38 http://www.samsungservices.com/ GERMANY : TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732

SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50 http://www.samsung.se/Service Terme Regulatory Natural Color Autorité Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm Fréquence Verticale L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz. Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision. Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play. Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran. Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024 points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale).Service Terme Regulatory Natural Color Autorité Regulatory FCC Information | IC Compliance Notice | MPR II Compliance | European Notice (Europe only)

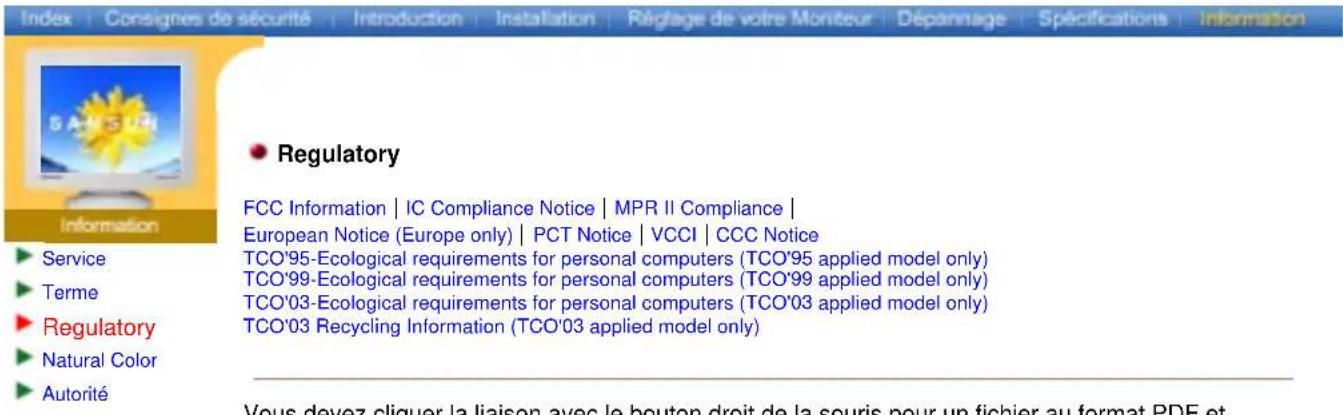

CCC Notice TCO'95-Ecological requirements for personal computers (TCO'95 applied model only) TCO'99-Ecological requirements for personal computers (TCO'99 applied model only) TCO'03-Ecological requirements for personal computers (TCO'03 applied model only) TCO'03 Recycling Information (TCO'03 applied model only) Vous devez cliquer la liaison avec le bouton droit de la souris pour un fichier au format PDF et auvegarder le fichier sur votre disque dur. Si vous tentez de lier directement aux grands fichiers PDF, votre système se bloquera. Regulatory (PDF Document) - Pour sauvegarder les fichiers PDF (avec une extension .pdf ) sur votre disque dur, cliquez sur le titre du document avec le bouton droit de la souris, cliquez sur Save Target As dans Microsoft® Internet Explorer ou Save Link As dans Netscape Navigator, et signalez un emplacement sur votre disque dur. Pour visualiser un fichier PDF, lancez Adobe™ Acrobat Reader. Cliquez sur File

MAIL none info@el-kretsen.se adm@elektronikkretur.no vfw.info@vfw-ag.de HOME PAGE http://www.bcua.org/Solid Waste_Disposal.htm http://www.el- kretsen.se/ http://www.elretur.no/Service Terme Regulatory Natural Color Autorité Programme du Logiciel "Couleur naturelle" L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil- photo digital ne sont pas identiques à celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur. Comment installer le logiciel Couleur Naturelle Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \color\eng\setup.exe et puis appuyer (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable.) Comment supprimer le programme logiciel de la Couleur Naturelle Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]Service Terme Regulatory Natural Color Autorité Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2004 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel. Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "ENERGY STAR" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd.affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.
