MODE D'EMPLOI KDL-20B4050 SONY
Avant d'utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » de ce manuel. Conservez ce manuel pour toute référence ultérieure.
Pour obtenir les informations utiles concernant les produits
Sony
Sony vous remercie d'avoir acheté ce télédécodeur.
Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit
être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériels aidera à préserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service chargé du traitement des déchets ménagers ou le magasin où vous avez acheté le produit.
Mode d'emploi du téléviseur numérique
- Les fonctions du téléviseur numérique (DVB) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG2). Vérifiez auprès de votre revendeur local que votre zone de résidence permet la réception du signal DVB-T.
- Bien que ce téléviseur soit conforme aux specifications DVB-T, sa compatibilité avec les futurs programmes numériques terrestres DVB-T ne peut en aucun cas être garantie.
- Certaines fonctions du téléviseur numérique peuvent ne pas être disponibles dans tous les pays.
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnetique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien pouvoir vous reférer aux coordonnées containes dans les documents relatifs au SAV ou la garantie.
- DVB est une marque déposée du projet DVB.
- Fabriqué sous licence de BBE Sound, Inc. Sous licence BBE Sound, Inc. dans le cadre d'un ou plusieurs des brevets américains suivants : 5510752, 5736897. BBE et le symbole de BBE sont des marques déposées de BBE Sound, Inc.
- Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole du double D sont des marques de Dolby Laboratories.
- HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing, LLC.
Dans le nom du modèle du téléviseur, "xx" correspond au numéro à deux chiffres associé à la variation d'intensité de couleur.
Guide de démarrage
Consignes de sécurité 7
Précautions 8
Description des touches de la télécommande 9
Présentation des touches et témoins du téléviseur 10
Regarder la télévision
Regarder la télévision 11

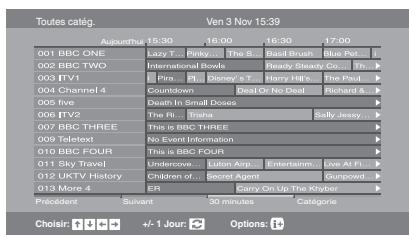

Vérification du guide électronique des programmes numériques (EPG) 13
Utilisation de la liste chaînes numériques favorites DVB 15
Utilisation d'un appareil optionnel
Raccordement d'un appareil optionnel 16
Affichage d’images depuis un appareil raccordé 17
Utilisation du contrôle HDMI 18

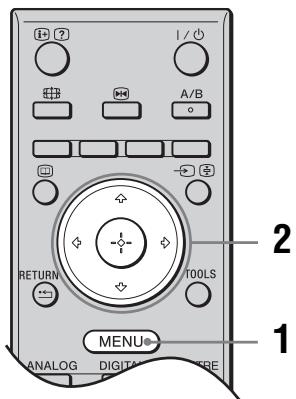

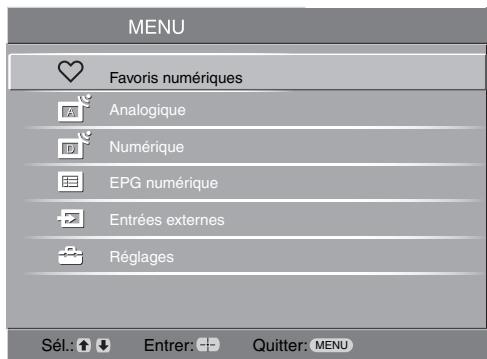

Navigation dans les menus 19

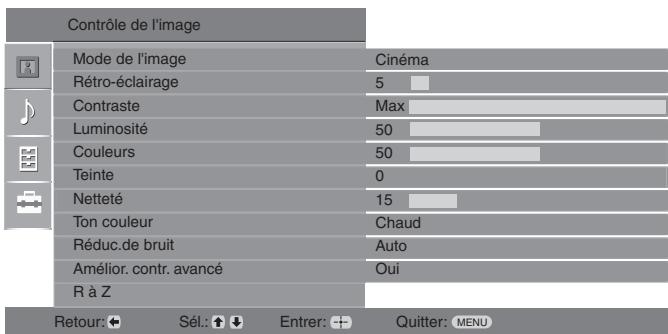

Menu Contrôle de l'image 20
Menu Contrôle du son 22

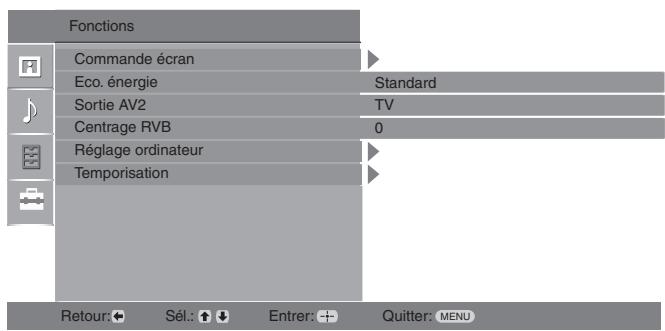

Menu Fonctions 24
Menu Réglage 26

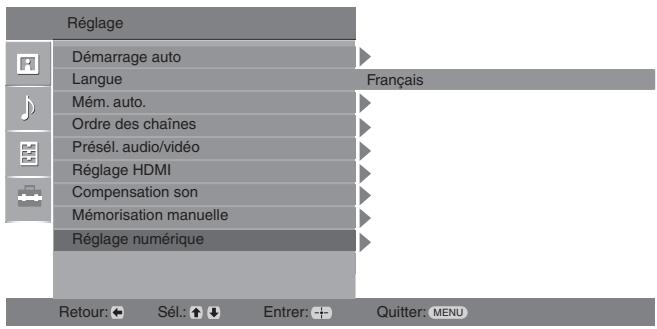

Menu Réglage Numérique DVB 29
Spécifications 31
Dépannage 33
DVB : pour les chaînes numériques uniquement
1 : Vérification des accessoires
Télécommande RM-ED009 (1)

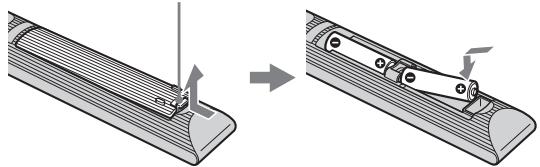

Pour insérer les piles dans la télécommande
Appuyez sur le couvercle du compartiment des piles tout en le soulevant pour l'ouvrir.
- Respectez les polarités lors de l'insertion de piles.
- Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
- Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
- Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
- Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.
2: Raccordement d'une antenne ou d'un magnétoscope/graveur DVD
Raccordement d'une antenne uniquely
Raccordement d'une antenne et d'un magnétoscope/ Graveur DVD
3 : Empêcher le téléviseur de tomber
Pour une meilleure stabilité, l'orifice de fixation situé à l'arrière du téléviseur peut être utilisé pour fixer celui-ci au mur.
1 Débranchez le téléviseur. 2 Faites passer un cable approprié (non fourni) à travers l'orifice qui se trouve à l'arrière du téléviseur.
3 Fixez le cable à une surface stable (comme un mur ou un pilier, par exemple).

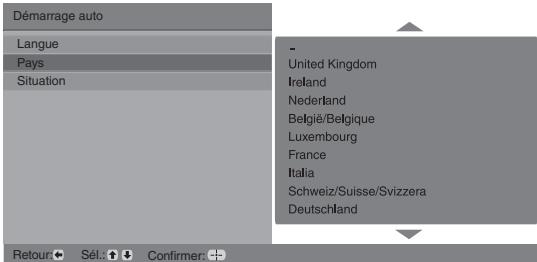

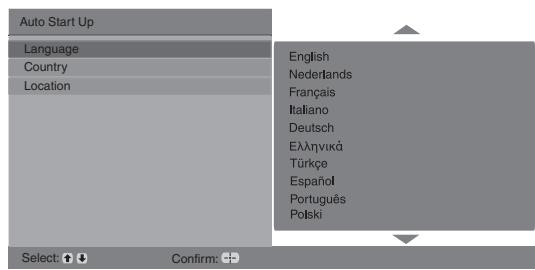

4: Sélection de la langue, du pays ou de la région et de la situation
1 Raccordez le téléviseur à votre prise secteur (220-240 V CA, 50 Hz). 2 Appuyez sur la touche du téléviseur. La première fois que vous mettez sous tension le téléviseur, le menu Langue apparait sur l'écran. 3 Appuyez sur 1/2 pour sélectionner votre langue dans l'écran des menus, puis sur
4 Appuyez sur pour sélectionner le pays/la région dans lequel/laquelle vous vous servez du téléviseur, puis sur
Si le pays ou la région où vous souhaitez utiliser le téléviseur ne figure pas dans la liste, sélectionnez " -" plutôt qu'un pays ou une région.
5 Appuyez sur / pour sélectionner la situation dans laquelle vous allez utiliser le téléviseur, puis appuyez sur
Cette option sélectionne le mode d'image initial approprié en fonction des conditions d'éclairage typiques de l'environnement.
5: Mémorisation automatique du téléviseur
Avant de démarrer la mémorisation automatique des chaînes, introduisez une cassette enregistrée dans le magnétoscope raccordé au téléviseur (page 4) et appuyez sur la touche de lecture.
Le canal vidéo est localisé et enregistré lors de la mémorisation automatique des chaînes. Si vous n'avez pas raccordé de magnétoscope au téléviseur, ignorez cette étape.
2 Appuyez sur +
Le téléviseur commence à rechercher toutes les chaînes numériques disponibles, puis toutes les chaînes analogiques. Cette opération peut prendre un certain temps. N'appuyez sur aucune touche du téléviseur ou de la télécommande pendant son exécution.
Si un message s'affiche pour vous demander de vérifier le raccordement de l'antenne
Aucune chaîne numérique ni analogue n'est détectée. Vérifiez tous les raccordements de l'antenne et appuyez sur pour redémarrer le réglage automatique.
3 Lorsque le menu Ordre des chaînes apparaît à l'écran, suivez les instructions fournies à la section “Ordre des chaînes” (page 26).
Si vous ne souhaitez pas modifier l'ordre dans lequel les chaînes analogiques sont mémorisées sur le téléviseur, passez à l'objet 4.
4 Appuyez sur MENU pour quitter le menu. Toutes les chaînes disponibles sont à présent régées sur le téléviseur.
Lorsque le téléviseur ne reçoit pas une chaîne numérique ou lors de la sélection d'une région n'assurant pas la diffusion des chaînes numériques à l'étape 4 (page 6), le réglage de l'heure doit être effectué après l'étape 4.
Installation/mise en place
Installée et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.
Installation
- Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible.
- Placez le téléviseur sur une surface stable et horizontale.
- Ce téléviseur n'a pas été conçu pour être fixé au mur.
Transport
- Avant de transporter le téléviseur, débranchez tous ses câbles. Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée ci-contre. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
- Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
- Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous démontez, glissez-le dans son emballage et son carton d'origine.
Aération
- Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque.
- Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
Installation sur pied. Laissez au moins cet espace libre autour du téléviseur.
- Pour une ventilation correcte, sans accumulation de salissures ni de poussière :
- Ne placez pas le téléviseur à plat, à l'envers, vers l'arrière ou sur le côté.
- Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
- Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, pas plus qu'avc des journaux, etc.
- N'installez pas le téléviseur comme illustré ci-dessous.
La circulation de l'air est bloquée.
Cordon d'alimentation secteur
Manipulez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :
- Utilisez uniquement un cordon d'alimentation Sony et pas un cordon d'une autre marque.
- Insérez la fiche à fond dans la prise secteur.
- Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement.
- Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réaliserez des branchements et veillez à ne pas trébucher dans les cables.
- Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant.
- Éloignez le cordon d'alimentation secteur des sources de chaleur.
- Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se déteriorer et un incendie se déclarer.
Remarques
- N'utilise pas le cordon d'alimentation fourni avec un autre appareil.
- Ne pliez pas et ne tordez pas exagérément le cordon d'alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs.
- Ne modifiez pas le cordon d'alimentation secteur.
- Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
- Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher. Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
- Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.
Ce qu'il ne faut pas faire
N'installez/n'utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.
À l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.
Environnement :
Endroits excessivement chauds, humides ou poussièreux, accessibles aux insectes, soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoi, aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.
Situation :
N'utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non recommandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
Éclats et projections d'objets :
- Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.
- Si la surface de l'écran se fendille, ne touchez pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.
Au repos
- Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
- Le téléviseur étant toujours sous tension lorsqu'il est simplement éteint, débranchez la fiche d'alimentation secteur de la prise de courant pour le mettre complètement hors tension.
- Toutefois, certains téléviseurs possèdent des fonctionnalités dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode de veille.
Avec les enfants
- Ne laissez pas les enfants grimper sur le téléviseur.
- Conservez les petits accessoires hors de la portée des enfants pour éviter tout risque d'ingestion accidentelle.
Si vous rencontrez les problèmes suivants...
Eteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants avait survenir.
Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.
Si:
- Le cordon d'alimentation secteur est endommagé. La prise de courant est de mauvaise qualité.
- Le téléviseur est endommagé après avoir subi une chute, un impact ou la projection d'un object.
- Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.
Regarder la télévision
- Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
- Si vous utilisez un casque, réglez le volume de façon à éviter un niveau sonore excessif qui pourrait ALTERER votre capacité auditive.
Écran LCD
- Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inhérent à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
- N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommagé.
- Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaître sale ou floue. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparait au fur et à mesure que la température augmente.
- Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps. L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anormal. L'écran LCD contient une petite quantité de cristaux liquides et de mercure. Les tubes fluorescents utilisés dans ce téléviseur contiennent également du mercure. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.
Traitement et nettoyage du boîtier et de la surface de l'écran du téléviseur
Assurez-vous que le cordon d'alimentation secteur relié au télévisueur est débranché de la prise de courant avant d'entreprendre toute opération de nettoyage.
Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.
- Pour ôter la poussière du boîtier ou de la surface de l'écran, frottez délicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement imbibé d'une solution à base de détergent doux dilué.
- N'utilise jamais aucune éponge abrasive, produit de nettoyage alcalin/acide, poudre à récurer ou solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériel du boîtier.
- Si l'angle du téléviseur doit être réglé, déplacez lentement ce dernier pour éviter qu'il ne se désolidarise et tombe de son pied.
Appareils optionnels
Éloigner le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon,
L'image pourrait être déformée et/ou un bruit étant provoqué.
Description des touches de la télécommande
Veille du téléviseur
Mets le téléviseur sous/hors tension en mode veille.
A/B - Son Bilingue : (page 22)
3 Touches de couleur (page 12, 13, 15)
4 - Sélecteur d'entrée / Maintien du texte
- En mode TV : permet de sélectionner la source d'entrée à partir de l'appareil raccordé aux prises du téléviseur (page 17).
- En mode Télétexte (page 12) : maintient l'affichage de la page en cours.
5 1/1/1/1/1 Θ TOOLS (page 12, 18)
Permet d'accéder à différentes options d'affichage et d'effectuer des réglages en fonction de la source d'entrée et du format d'écran.
7 MENU (page 19) 3 THEATRE
Vous pouvez activer ou désactiver le mode Cinéma. Lorsque ce mode est activé, la sortie audio optimale (si le téléviseur est raccordé à un système audio au moyen d'un cable HDMI) et la qualité d'image pour les films/vidéos sont automatiquement régler sur le téléviseur.
9 Touches numériques
- En mode TV : permettent de sélectionner les chaînes. Pour les numéros de chaînes 10 et supérieurs, entrez le deuxième et le troisième chiffres rapidement.
- En mode Télétexte : permettent d'entrer le numéro de la page à trois chiffres afin de la sélectionner.
Reviens à la chaîne précédemment sélectionnée (pendant plus de cinq secondes).
1 PROG +/−/[EA]/[Ey]
- En mode TV : permettent de sélectionner la chaîne suivante (+) ou précédente (-).
- En mode Télétexte (page 12) : permettent de sélectionner la page suivante (Δ) ou précédente ().
12 Couper le son 13 +/--Volume 13 - Télétexte (page 12) DIGITAL - Mode numérique (page 11) 16 ANALOG - Mode analogue (page 11) RETURN/
Revient à l'écran de menu précédemment affiché.
18 - EPG (Guide électronique des programmes numériques) (page 13)
19 - Arrêt sur image (page 12)
Figé 1 image télévisée.
20 - Mode d'écran (page 12)
21 +/? - Infos / Affichage du texte
- En mode numérique : affiche une brève description du programme actuellement visionné.
- En mode analogique : affiche des informations telles que le numéro de la chaîne en cours et le format d'écran.
- En mode Télétexte (page 12) : affiche les informations masquées (par exemple, les réponses d'un questionnaire).
- La touche numérique 5 et les touches PROG + et A/B disposent de points tactiles. Ils vous serviront de référence lors de l'utilisation du téléviseur.
- Lorsque vous éteignez le téléviseur, le mode Cinéma est désactivé.
2 - Sélecteur d'entrée / OK
- En mode TV : permet de sélectionner la source d'entrée à partir de l'appareil raccordé aux prises du téléviseur (page 17).
- Dans le menu du téléviseur : sélectionne le menu ou l'option et confirme la sélection.
- En mode TV : augmentent (+) ou diminuent (-) le volume.
- Dans le menu du téléviseur : permettent de parcourir les options vers la droite (→) ou la gauche (←).
- En mode TV : permettent de sélectionner la chaîne suivante (+) ou précédente (-).
- Dans le menu du téléviseur : permettent de parcourir les options vers le haut (↑) ou vers le bas (↓).
5 - Marche/arrêt
Mets le téléviseur sous ou hors tension.
Pour déconnecter totalement le téléviseur, débranche la fiche de la prise secteur.
6 × -Témoin sans image / minuterie de veille
S'allume en vert lorsque l'image est désactivée (page 24). - S'allume en orange lorsque la minuterie de veille est activée (page 25).
7 - Témoin veille
S'allume en rouge lorsque le téléviseur est en mode veille.
3 I - témoin marche/arrêt / enregistrement prog.
S'allume en vert lorsque le téléviseur est sous tension. S'allume en orange lorsque la programmation d'enregistrement est activée. (page 13). - S'allume en rouge pendant l'enregistrement.
Capteur de la télécommande
- Reçoit les signaux infrarouges de la télécommande.
- Ne posez jamais rien sur le capteur, car cela pourrait gêner son fonctionnement.
Assurez-vous que le téléviseur a été mis hors tension avant de débrancher le cordon d'alimentation secteur. Si vous le débranchez alors que le téléviseur est sous tension, l'indicateur risque de rester allumé ou un dysfonctionnement du téléviseur peut survenir.

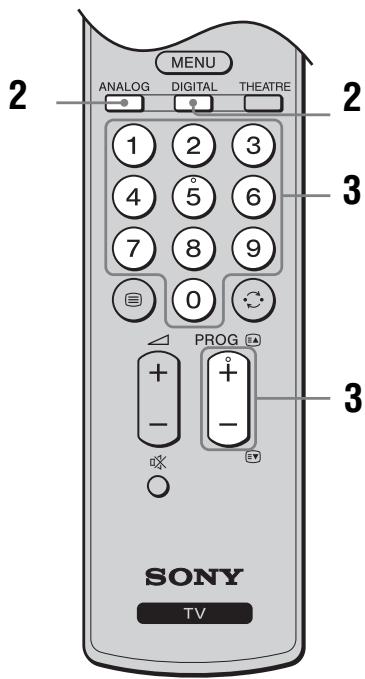

1 Appuyez sur sur le téléviseur pour le mettre sous tension.
Lorsque le téléviseur est en mode de veille (le témoin (veille) situé à l'avant du téléviseur est de couleur rouge), appuyez sur la touche / de la télécommande afin de mettre le téléviseur sous tension.
2 Appuyez sur digital ou sur ANALOG pour passer en mode numérique ou analogique.
Les chaînes disponibles varient en fonction du mode.
3 Appuyez sur les touches numériques ou sur PROG +/- pour sélectionner une chaîne de télévision.
Pour sélectionner les numéros de chaînes 10 et supérieurs à l'aide des touches numériques, entrez le deuxième et le troisième chiffres en moins de 2 secondes.
Pour sélectionner une chaîne numérique à l'aide du guide électronique des chaînes numériques (EPG), voir page 13.
En mode numérique
Une bannière d'informations apparait promptement. Les icônes ci-dessous sont indiquées dans la bannière.
Service radio : Service Codage/Abonnement
Plusieurs langues audio sont disponibles
Sous-titres disponibles
Sous-titres disponibles pour les malentendants
18 : Age minimum recommandé pour le programme actuel (de 4 à 18 ans) :
Verrouillage parental :
Le programme actuel est en cours d'enregistrement
Opérations supplémentaires
| Pour | Faites ceci |
| Allumer le télévisuer à partir du mode veille sans le son | Appuyez sur ☑. Appuyez sur ∠ +/- pour régler le volume. |
| Régler le volume | Appuyez sur ∠ + (augmenter)/- (diminuer) le volume. |
| Accéder à la table d'index des chaînes (mode analogique uniquement) | Appuyez sur ⊙ . Pour sélectionner une chaîne analogue, appuyez sur ⋅/®, puis sur ⊙ . |
Pour accéder au télex teste
Appuyez sur. Chaque fois que vous appuyez sur, l'écran défile en boucle dans l'ordre suivant :
Texte → Texte sur l'image du téléviseur (mode mixte) → Aucun Texte (quitter le service Télétexte)
Pour sélectionner une page, appuyez sur les touches numériques ou sur PROG +/-
Pour maintenir l'affichage d'une page, appuyez sur + / ?.
Pour afficher des informations masquées, appuyez sur + / ?.
Lorsque quatre éléments de couleur s'affichent au bas de la page de Télétexte, le service Fastext est disponible. Fastext vous permet d'accéder rapidement et aisément à des pages.
Appuyez sur la touche de couleur correspondante pour accéder à la page indiquée.
Arrêt sur image
Permet de faire une pause sur une image télévisée (par exemple, si vous souhaitez prendre note d'un numéro de téléphone ou d'une recette).
1 Appuyez sur la touche de la télécommande. 2 Appuyez sur 1/2 / 3/4 < 5/6 > pour régler la position de la fenêtre. 3 Appuyez sur + + pour fermer la fenêtre. 4 Appuyez de nouveau sur 14 pour revenir au mode TV normal.
Non disponible pour AV3, AV4 et l'entrée PC.
Appuyez à plusieurs reprises sur pour afficher le format d'écran voulu.
Large+*
Affiche les émissions au format 4:3
conventionnel avec une imitation du format 16:9.
L'image 4:3 est étirée afin de remplir l'écran.
4:3
Affiche les émissions au format 4:3
conventionnel (pas au format 16:9) dans les proportions correctes.
Plein
Affiche les émissions au format 16:9 dans les proportions correctes.
Zoom*
Affiche les émissions cinématographiques (au format Letter Box) dans les proportions correctes.
14:9*
Affiche les émissions au format 14:9 dans les proportions correctes. Par conséquent, des bandes noires sont visibles de chaque côté de l'image.
- Des parties de l'image peuvent être coupées en haut et en bas.
- Les images ayant pour source un signal HD peuvent uniquement être affichées en mode "Plein".
- Vous ne pouvez pas utiliser cette fonction lorsque la bannière numérique est affichée.
- En mode Large+, certains caractères et/ou lettres situés en haut et au bas de l'image peuvent ne pas s'afficher. Dans ce cas, vous pouvez sélectionner "Amplitude V" via le menu "Commande écran" et ajuster la dimension verticale pour les afficher.
- Lorsque l'option "Auto 16:9" est réglée sur "Oui", le téléviseur sélectionne automatiquement le mode le plus adapté au programme (page 24).
- Vous pouvez régler la partie de l'image affichée en sélectionnant "Large+50Hz)14:9" ou "Zoom". Appuyez sur / pour vous déplacer vers le haut ou vers le bas (par exemple, pour lire les sous-titres).
Appuyez sur TOOLS pour afficher les options suivantes lorsque vous regardez un programme.
| Options | Description |
| Fermer | Ferne le menu Outils. |
| Mode de l'image | Voir page 20. |
| Effet sonore | Voir page 22. |
| Haut-parleur | Voir page 23. |
| Langue audio (en mode numérique uniquement) | Voir page 30. |
| Réglage sous-titre (en mode numérique uniquement) | Voir page 30. |
| Arrêt tempo. | Voir page 25. |
| Eco. énergie | Voir page 24. |
| Info système (en mode numérique uniquement) | Affiche l'écran des informations système. |
Vérification du guide électronique des programmes numériques (EPG) DVB*
1 En mode numérique, appuyez sur
2 Effectuez l'opération voulue, comme indiqué dans le tableau ci-dessous ou sur l'écran.
Les informations sur les programmes sont uniquement affichées si la chaîne de télévision les diffuse.
Guide électronique des programmes numériques (EPG)
- Cette fonction peut ne pas être disponible dans certains pays/certaines régions.
| Pour | Faites ceci |
| Regarder un programme | Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez le programme, puis appuyez sur ⊕. |
| Déactiver l'EPG | Appuyez sur ⊙. |
| Trier les informations sur le programme par catégorie -Liste des-catégories | 1 Appuyez sur la touche blée.2 Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez une catégorie, puis appuyez sur ⊙.Les catégories disponibles sont les suivantes :“Toutes catégorie”: la liste contient toutes les chanînes disponibles.Nom de catégorie (par exemple, “Informations”): la liste contient toutes les chanînes associées à la catégorie sélectionnée. |
| Régler un programme à enregistrer -Enregistrement Prog. | 1 Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez le programme dont vous souhaitez programmermer l'enregistrement, puis appuyez sur ⊕/ ⊙.2 Appuyez sur Ⓞ/ Ⓞ pour sélectionner “Enregistrement Prog.”.3 Appuyez sur ⊙ pour régler la minuterie du téléviseur et du magnétoscope.Le symbole ⊙ rouge s'affiche pres des informations sur le programme. Levoyant ⊙ situé sur l'avant du téléviseur s'allume en orange.Pour enregistrer le programme que vous regardez, appuyez sur ⊕/ ⊙. |
| Régler un programme à visionner automatiquement au démarrage - Rappel | 1 Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez le programme que vous voulez afficher, puis appuyez sur ⊕/ ⊙.2 Appuyez sur Ⓞ/ Ⓞ et sélectionnez “Rappel”, puis appuyez sur ⊙.Les symbole ⊙ s'affiche pres des informations sur le programme. Levoyant ⊙ situé sur l'avant du téléviseur s'allume en orange.Si vous passez en mode veille, le téléviseur s'allume automatiquement lorsque le programme est sur le point de démarrer. |
| Régler l'heure et la date du programme à enregistrer- Prog manuelle | 1 Appuyez sur ⋅/☐/☐/☐ et sélectionnez le programme à enregistrer, puis appuyez sur ☑/☐.2 Appuyez sur ⋅/☐ et sélectionnez “Prog manuelle”, puis appuyez sur ⊙.3 Appuyez sur ⋅/☐ pour sélectionner la date, puis sur ⋅.4 Régler l'heure de début et d'arrêt comme à l'étape 3.5 Appuyez sur ⋅/☐ pour sélectionner le programme, puis appuyez sur ⊙.6 Appuyez sur ⊙ pour régler les temporisations du téléviseur et du magnétoscope. Le symbole Ⓞ rouge s'affiche pres des informations sur le programme. Levoyant Ⓞ situé sur l'avant du téléviseur s'allume en orange.Pour enregistrer le programme que vous regardez, appuyez sur ☑/☐. |
| Annuler un enregistrement/rappel- Liste des program. | 1 Appuyez sur ☑/☐.2 Appuyez sur ⋅/☐ et sélectionnez “Liste des program.” , puis appuyez sur ⊙.3 Appuyez sur ⋅/☐ et sélectionnez le programme que vous souhaitez supprimer, puis appuyez sur ⊙.4 Appuyez sur ⋅/☐ et sélectionnez “Supprimer la program.” , puis appuyez sur ⊙.Un écran s'affiche pour confirmer que vous voulez supprimer le programme.5 Appuyez sur ⋅/☐ et sélectionnez “Oui”, puis appuyez sur ⊙ pour confirmer. |
- Vous ne pouvez pas régler la minuterie des enregistrements sur le téléviseur si votre magnétoscope n'est pas compatible Smartlink. Dans ce cas, un message s'affiche pour vous rappeler de régler la minuterie du magnétoscope.
- Une fois que l'enregistrement commence, vous pouvez passer en mode veille mais n'eteignez pas complètement le téléviseur car l'enregistrement serait annulé.
- Si une limite d'âge a été définie pour les programmes, un message demandant la saisie du code PIN s'affiche à l'écran. Pour plus d'informations, voir "Verrouillage parental" à la page 30.
Utilisation de la liste chaînes numériques favorites
Liste des chaines numériques favorites
La fonction Favoris vous permet de définir jusqu'à quatre listes des programmes favoris.
1 Appuyez sur MENU. 2 Appuyez sur / et sélectionnez "Favoris numériques", puis appuyez sur . 3 Effectuez l'opération voulue, comme indiquée dans le tableau ci-dessous ou sur l'écran.
- Cette fonction peut ne pas être disponible dans certains pays/certaines régions.
| Pour | Faites ceci |
| Créer la première fois votre liste des favoris | 1 Appuyez sur ⊕ et sélectionnez “Oui”.2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris.3 Appuyez sur ⊙/ ⊥ et sélectionnéz la chaîne que vous souhaitez ajouter, puis appuyez sur ⊙. Les chaînes mémorées dans la liste des favoris sont signalées par le symbole♥. |
| Regarder une chaîne | 1 Appuyez sur la touche jaune pour parcourir les-listes des Favoris.2 Appuyez sur ⊙/ ⊥ pour sélectionner la chaîne, puis appuyez sur ⊙. |
| Déactiver la liste des Favoris | Appuyez sur RETURN. |
| Ajouter ou supprimer des chaînes dans la liste des favoris en cours de modification | 1 Appuyez sur la touche bleue.2 Appuyez sur la touche jaune pour désirir la liste des Favoris à modifier.3 Appuyez sur ⊙/ ⊥ et sélectionnéz la chaîne à ajouter ou supprimer, puis appuyez sur ⊙. |
| Supprimer toutes les chaînes de la liste des favoris courante | 1 Appuyez sur la touche bleue.2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris à modifier.3 Appuyez sur la touche bleue.4 Appuyez sur ⊙/ ⊥ et sélectionnéz “Oui”, puis appuyez sur ⊙ pour confirmer. |
Raccordement d'un appareil optionnel
Vous pouvez raccorder une large gamme d'appareils optionnels sur votre téléviseur. Les câbles de raccordement ne sont pas fournis.
Affichage d'images depuis un appareil raccordé
Mettez l'appareil raccordé sous tension, puis effectuez l'une des opérations suivantes.
Pour les appareils raccordés aux prises Péritel à l'aide d'un câble Péritel 21 broches complètement câble
Lancez la lecture sur l'appareil raccordé. L'image de l'appareil raccordé apparait à l'écran.
Pour un magnétoscope à réglage automatique (page 6)
En mode analogue, appuyez sur PROG +/- ou sur les touches numériques pour sélectionner le canal vidéo.
Pour tout autre appareil raccordé
Appuyez sur / pour afficher la liste des appareils raccordés. Appuyez sur / pour sélectionner la source d'entrée de votre choix, puis appuyez sur . (L'élément en surbrillance est sélectionné si 2 secondes s'écoulent sans aucune opération après avoir appuyé sur /)
Lorsque la source d'entrée est réglée sur « Saut » dans le menu « Présel. audio/video » du menu « Réglage » (page 26), cette entrée n'apparaît pas dans la liste.
| Symbole affché sur l'écran | Description |
| AV1/ AV1 | Pour afficher l'appareil raccordé à A. |
| AV2/ AV2 | Pour afficher l'appareil raccordé à B. SmartLink établit une liaison directe entre le téléviseur et un magnétoscope / graveur DVD. |
| AV3 | Pour afficher l'appareil raccordé à C. |
| AV4 | HDMI IN 4*. Pour afficher l'appareil raccordé à D. Si l'appareil est doté d'une prise DVI, raccordez la prise DVI à la prise HDMI IN via un adaptateur DVI - HDMI (non fourni), puis raccordez les prises de sortie audio de l'appareil aux prises d'entrée audio HDMI IN. |
* Assurez-vous d'utiliser uniquement un cable HDMI doté du logo HDMI. - Lorsqu'un appareil compatible avec le contrôle HDMI est raccordé, la communication avec l'appareil raccordé est prise en charge. Pour configurer la liaison, voir page 18.
| Symbole affché sur l'écran | Description |
| S-à-à AV5 ou -à AV5 | Pour afficher l'appareil raccordé à G. Pour éviter les parasites sur l'image, ne raccordez pas simultanément un caméoscope à la prise videoe -à 5 et à la prise S-Video S-à-à 5. Si vous utilisez un apparéil mono, raccordez-le à la prise L -à 5. |
| PC -à | Pour afficher l'appareil raccordé à F. Nous vous recommendons d'utiliser un cable PC avec ferrites. |
| Pour raccorder un(e) | Faites ceci |
| Casque H | Raccordez-le à la prise ∩ pour écouter le son du téléviseur avec le casque. |
| Module pour système à contrôle d'accès (CAM) I | Pour utiliser les services PPV (Pay Per View).Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne votre CAM. Pour utiliser le CAM, retireze le cache en cautchouc de l'emplacement CAM. Mettez le téléviseur hors tension avant l'insertion du CAM à l'emplacement correspondant. Lorsque vous n'utilise pas le CAM, nous vous recommendons de remettre le cache de protection sur l'emplacement CAM.Le CAM n'est pas pris en charge dans tous les pays. Vérifiez auprès de votre revendeur/agréé. |
| Chaîne audio Hi-Fi E | Raccordez-la aux prises de sortie audio ∩ Pour plus de détails, voir page 15. |
Opérations supplémentaires
| Pour | Faites ceci |
| Revenir au mode TV normal | Appuyez sur DIGITAL ou ANALOG. |
| Accéder à la liste de favoris numériques (uniquement en mode numérique) | Appuyez sur ⊙. Pour plus de détails, voir page 15. |
| Régler le volume du système audio raccordé compatible avec le contrôle HDMI | Appuyez sur ∠ +/- . |
| Couper le son du système audio raccordé compatible avec le contrôle HDMI | Appuyez sur ☑. Appuyez de nouveau pour restaurer le son. |
Appuyez sur TOOLS pour afficher les options suivantes lorsque vous regardez des images depuis un appareil raccordé.
| Options | Description |
| Fermer | Ferme le menu Outils. |
| Mode de l'image(excepté en mode d'entrée PC) | Voir page 20. |
| Mode d'affichage (en mode d'entrée PC uniquement) | Voir page 20. |
| Effet sonore | Voir page 22. |
| Haut-parleur | Voir page 23. |
| PIP (en mode d'entrée PC uniquement) | Voir page 18. |
| Centrage H (en mode d'entrée PC uniquement) | Voir page 25. |
| Lignes V (en mode d'entrée PC uniquement) | Voir page 25. |
| Arrêt tempo. (excepté en mode d'entrée PC) | Voir page 25. |
| Eco. énergie | Voir page 24. |
Pour afficher deux images simultanément - PIP (incrustation d'image)
Vous avez la possibilité d'afficher simultanément deux images (entrée PC et programme) sur l'écran. Raccordez un ordinateur (page 16) et assurez-vous que les images de celui-ci s'affichent sur l'écran du téléviseur.
Vous ne pouvez pas afficher des résolutions supérieures à WXGA (1280 × 768 pixels).
1. Appuyez sur TOOLS pour afficher le menu Outils.
2. Appuyez sur / et sélectionnez "PIP", puis appuyez sur
L'image de l'ordinaire raccordé s'affiche grandeur nature et le programme apparait dans l'angle droit.
Vous pouvez utiliser /// pour déplacer la partie de l'écran affichant le programme.
3 Appuyez sur les touches numériques ou sur PROG +/- pour sélectionner la chaîne de télévision.
Pour revenir au mode d'affichage d'une seule image
Appuyez sur RETURN.
Vous pouvez alterner l'image sonore en sélectionnant "Son PC/Son TV" dans le menu Outils.
Utilisation du contrôle HDMI
La fonction de contrôle HDMI permet aux appareils de communiquer entre eux et de se contrôler mutuellement via la caractéristique de contrôle interéléments CEC (Consumer Electronics Control) spécifiée par l'interface HDMI.
Vous pouvez effectuer des opérations de contrôle synchronisé entre un appareil Sony compatible avec le contrôle HDMI, tel qu'un télévisuel ou un graveur de DVD doté d'un disque dur, et un système audio en raccordant les appareils au moyen de câbles HDMI. Vous devez vous assurer d'avoir correctement raccordé et configuré l'appareil compatible pour pouvoir utiliser la fonction de contrôle HDMI.
Pour raccorder l'appareil compatible avec le contrôle HDMI
Raccordez l'appareil compatible au téléviseur au moyen d'un câble HDMI. Lors du raccordement d'un système audio, en plus du câble HDMI, assurez-vous de raccorder également la prise de sortie audio du téléviseur et du système audio. Pour plus de détails, voir page 16.
Pour effectuer les règles du contrôle HDMI
Le contrôle HDMI doit être configuré à la fois au niveau du téléviseur et au niveau de l'appareil raccordé. Pour plus d'informations sur les réglages au niveau du téléviseur, voir Réglage HDMI (page 27). Consultez les instructions d'utilisation de l'appareil raccordé pour plus de détails sur les réglages.
Fonctions du contrôle HDMI
- Met l'appareil raccordé hors tension de façon synchronisée avec le téléviseur.
- Met le téléviseur sous tension de façon synchronisée avec l'appareil raccordé et bascule automatiquement l'entrée vers l'appareil lorsque celui-ci commence à fonctionner.
- Si vous mettez sous tension un système audio raccordé alors que le téléviseur est allumé, l'entrée bascule sur l'audio du système audio.
- Règle le volume et coupe le son d'un système audio raccordé.
Le "MENU" vous permet d'utiliser de façon conviviale toutes les fonctions de ce téléviseur. Vous pouvez aisément sélectionner des chaînes ou des sources d'entrée et modifier les réglages de votre téléviseur.
1. Appuyez sur MENU. 2. Appuyez sur /, sélectionnez une option, faites appuyez sur
Pour quitter le menu, appuyez sur MENU.
Favoris numériques*
Affiche la liste des favoris. Pour plus de détails sur les réglages, voir page 15.
2 Analogue
Affiche la dernière chaîne analogique regardée.
3 Numérique*
Affiche la dernière chaîne numérique regardée.
EPG numérique*
Affiche le guide électronique des programmes numériques (EPG).
Pour plus de détails sur les réglages, voir page 13.
5 Entrées externes
Sélectionnez l'appareil raccordé à votre téléviseur.
- Pour regarder l'entrée externe désirée, sélectionnez la source d'entrée, puis appuyez sur .
3 Reglages
Affiche le menu Réglages à partir duquel vous pouvez effectuer la plupart des réglages et des ajustements avancés.
1 Appuyez sur /, sélectionnez une icône de menu, puis appuyez sur 2 Appuyez sur 1/2 / 1/2 / 1/2 / 1/2, sélectionnez une option ou effectuez un réglage, puis appuyez sur .
Pour plus de détails sur les réglages, voir page 20 à 30.
Les options configurables varient suivant la situation. Les options qui ne sont pas disponibles apparaissent en grisé ou ne sont pas affichées.
- Cette fonction peut ne pas être disponible dans certains pays/certaines régions.
Vous pouvez sélectionner les options répertoriées ci-dessous dans le menu Contrôle de l'image. Pour sélectionner des options dans le menu "Réglages", voir "Navigation dans les menus" (page 19).
| Mode de l'image | Sélectionne le mode de l'image excepté pour la source d'entrée PC.
“Intense”: pour améliorer le contraste et la nettété de l'image.
“Standard”: pour une image standard. Conseilé pour le divertissement à domicile.
“Cinéma”: pour le visionnement de films. Idéal pour les projections Home Cinema.
Ce réglage de l'image a été développé en collaboration avec Sony Pictures Entertainment pour reproductive fidèlement les intentions artisques des réalisateurs. Séslectionne le mode de l'image pour la source d'entrée PC.
“Vidente”: pour les images vidéo.
“Texte”: pour le texte, les graphiques ou les tableaux. |
| Mode d'affichage (uniquement en mode PC) |
| Rétro-éclairage | Permet d'ajuster la luminosité du rétro-éclairage. |
| Contraste | Augmente ou diminuè le contraste de l'image. |
| Luminosité | Eclaircit ou assombrit l'image. |
| Couleurs | Augmente ou diminuè l'intensité des couleurs. |
| Teinte | Augmente ou diminuè les tons verts.
L'option “Teinte” ne peut être réglée que pour un signal couleur NTSC (notamment des cassettes en provenance des États-Unis). |
| Netteté | Augmente la nettété ou le floude de l'image. |
| Ton couleur | Ajuste les blancs de l'image.
“Froid”: donne aux couleurs blanches une teinte bleue.
“Normal”: donne aux couleurs blanches une teinte neutre.
“Chaud”: donne aux couleurs blanches une teinte rouge.
L'option “Chaud” ne peut pas être sélectionnée lorsque “Mode de l'image” est régé sur “Intense”. |
| Réduc. de bruit | Réduit le bruit de l'image (image parasitée) lorsque le signal de diffusion est faible.
“Auto”: réduit automatiquement le bruit de l'image (en mode analogique uniquement).
“Haut/Moyen/Bas”: modifier l'effet de la réduction du bruit.
“Non”: désactive la fonction “Réduc. de bruit”.
L'option “Auto” n'est pas disponible pour → AV3, → AV4 ni en mode PC. |
| Amélior. contr. avancé | Règle automatiquement les options “Rétro-éclairage” et “Contraste” aux valeurs les plus appropriées en fonction de la luminosité de l'écran. Ce réglage est particulièrement efficace pour les scènes/images sombres. Il accentue le contrast des scènes/images sombres. |
| R à Z | Rétablit tous les régliages par défaut de l'image, excepté le “Mode de l'image” et le “Mode d'affichage” (uniquement en mode PC). |
Les options "Luminosité", "Couleurs", "Netteté" et "Amélior. contr. avancée" ne sont pas disponibles lorsque "Mode de l'image" est réglé sur "Intense" ou lorsque "Mode d'affichage" est réglé sur "Texte".
Vous pouvez sélectionner les options répertoriées ci-dessous dans le menu Son. Pour sélectionner des options dans le menu "Réglages", voir "Navigation dans les menus" (page 19).
| Effet sonore | Sélectionne le mode son.
“Standard”: améliore la nettété, le détail et la présence du son au moyen du “BBE High definition Sound System”.
“Dynamique”: intensifie la nettété et la présence du son pour le rendre plus intelligible et améliorer le réalisme de la musique au moyen du “BBE High definition Sound System”.
“BBE ViVA”: la technologie BBE ViVA Sound combine une exceptionnelle image sonore tridimensionnelle avec le son Hi-Fi. Elle améliore la clareté du son tout en optimisant la profondeur et la hauteur de l'image sonore grâce au processus audio 3D BBE. BBE ViVA Sound est compatible avec tous les programmes télévisés, y compris les actualités, les émissions musicales, les séries, les films, les programmes sportifs et les yeux videoo.
“Dolby Virtual”: utilise les haut-parleurs du téléviseur pour simuler l'effet surround obtenu à partir d'un système multi-canaux.
“Non”: sans effet. Permit d'enregistrer vos réglages préféres.
• Si vous réglez l'options “Volume auto.” sur “Oui”, “Dolby Virtual” passer sur “Standard”.
• Si vous branchez un casque, l'option “Effet sonore” passée sur “Non”. |
| Aigus | Permet de régler les aigus. |
| Graves | Permet de régler les graves. |
| Balance | Permet de régler la balance gauche-droite des haut-parleurs. |
| R à Z | Rétablit tous les réglages par défaut du son. |
| Son Bilingüe | Permet de sélectionner le son du haut-parleur pour une diffusion en stéréo ou bilingue.
“Stéréo”, “Mono”: pour une diffusion en stéréo.
“A”/“B”/“Mono”: : pour une émission bilingue, sélectionnez “A” pour le canal son 1, “B” pour le canal son 2 ou “Mono” pour un canal mono évientuel.
Si vous sélectionnez un autre apparéil raccordé au téléviseur, réglez l'option “Son Bilingüe” sur “Stéréo”, “A” ou “B”. |
| Volume auto. | Maintient un niveau de volume constant, même si des écarts de niveau du volume se produit (par exemple, lorsque le volume des publicités est plus élevé que celui des programmes). |
Haut-parleur
Permet d'activer/désactiver les haut-parleurs internes du téléviseur.
"Haut-parleur TV": les haut-parleurs du téléviseur sont activés pour permettre d'écouter le son du téléviseur à partir de ces derniers.
"Système Audio": les haut-parleurs du téléviseur sont désactivés pour vous permettre d'écouter le son à partir d'un amplificateur Hi-Fi externe raccordé aux prises de sortie audio.
Lorsque le téléviseur est raccordé à un appareil compatible avec le contrôle HDMI, vous pouvez procéder à la mise sous tension synchronisée de cet appareil avec celle du téléviseur. Ce réglage doit être effectué après avoir raccordé l'appareil.
Les options "Effet sonore", "Aigus", "Graves", "Balance" et "Volume auto." ne sont pas disponibles lorsque "Haut-parleur" est réglé sur "Système Audio".
Vous pouvez sélectionner les options répertoriées ci-dessous dans le menu Fonctions. Pour sélectionner des options dans le menu "Réglages", voir "Navigation dans les menus" (page 19).
| Commande écran | Change le format d'écran.
“Auto 16:9”: modifier automatiquement le format d'écran en fonction du signal de diffusion.
“Format écran”: pour plus d'informations sur le format d'écran, voir page 12.
“Amplitude V”: ajusté la dimension verticale de l'image lorsque “Format écran” est réglé sur “Large+”.
• Mème si vous avez sélectionné "Oui" ou "Non" au niveau de l'options "Auto 16:9", vous pouze toujours changer de format d'écran en appuyant plusieurs fois sur la touche ⇌.
• L'options "Auto 16:9" est disponible uniquement en fonction des signaux émis par les chaînes télévisées. |
| Eco. énergie | Sélectionne le mode d'économie d'énergie pour réduire la consommation d'énergie du téléviseur.
“Standard”: régles par défaut.
“Economique”: permet de réduire la consommation d'énergie du téléviseur.
“Sans image”: supprime l'image. Vous pouze toujours écouter le son en désactivant l'image. |
| Sortie AV2 | Spécifie qu'un signal doit être restitué par la prise ⇌/− 2 située à l'arrière du téléviseur. Si vous raccordez un magnétoscope à la prise ⇌/− 2, vous pouze enregistrer à partir d'un amplificateur Hi-Fi externe raccordé au téléviseur.
“TV”: restitue la diffusion.
“Auto”: restitue ce qui est affchéé sur l'écran. Non disponible pour ⇌ AV3, ⇌ AV4 et PC. |
| Centrage RVB | Permet d'ajuster la position horizontale de l'image de manière à la centrer sur l'écran.
Cette option est disponible uniquement si une source RVB a été raccordée aux connecteurs Péritel ⇌ 1/− 1 ou ⇌ 2/− 2 situés à l'arrière du téléviseur. |
| Réglage ordinateur | Permet de personnelier l'écran lorsque vous branchez un ordinateur.
Cette option n'est disponible que si vous étés en mode Ordinateur.
“Phase”: permet de régler l'écran quand une partie de texte ou d'image n'est pas claire.
“Pixel”: permit d'agrandir ou de réduire la taille de l'écran horizontally.
“Centrage H”: permit de déplacer l'écran vers la gauche ou la droite.
“Lignes V”: corrigé les lignes de l'image lors de la visualisation d'un signal d'entrée RVB par le connecteur PC - - - .
“Eco. énergie”: passer en mode veille si aucun signal de l'ordinateur n'est reçu.
“R à Z”: rétablit tous les régles par défaut. |
| Temporisation | Régle la minuterie pourmettre le télévisueur sous/hors tension.
Arrêt tempo.
Permet de définir une période après laquelle le télévisueur doit passer automatiquement en mode veille.
Lorsque la minuterie de veille est activée, le témoin Ⓞ (Arrêt tempo.) du télévisueur (avant) s'allume en orange.
• Si vous éteignez le télévisueur, puis le rallumez, la fonction, “Arrêt tempo.” revient au réglage “Non”.
• Le message “Arrêt temporisé imminent. L'alimentation va se couper.” apparait sur l'écran une minute avant que le télévisueur bascule en mode veille.
Réal. horloge
Permet de régler manuelle l'horloge. Lorsque le télévisueur recoit des chaînes numériques, le réglage de l'horloge ne peut pas s'effectuer manuelle dans la mesure où il est synchronisé sur le time code du signal transmis.
Temporisation
Règle l'horloge pourmettre le télévisueur sous/hors tension.
“Mode temporisation”: sélectionne la période désirée.
“Heure début”: définit l'heure de mise sous tension du télévisueur.
“Heure de fin”: définit l'heure de mise hors tension du télévisueur. |
Vous pouvez sélectionner les options répertoriées ci-dessous dans le menu Réglage. Pour sélectionner des options dans le menu "Régages", voir "Navigation dans les menus" (page 19).
| Démarrage auto | Lance le “menu de première utilisation” afin de sélectionner la langue, le pays ou la région et la situation et régler toutes les chaînes numériques et analogiques disponibles. Généralement, vous ne devez pas effectuer cette opération, car la langue et le pays ou la région ont déjà été sélectionnés et les chaînes déjà réglées lors de la première installation du téléviseur (page 6). Cependant, cette option vous permet de régier la Procedure (par exemple, pour régier à nouveau le téléviseur après un déménagement ou pour rechercher de nouvelles chaînes lancées par des émetteurs de diffusion). |
| Langue | Permet de sélectionner la langue d'affichage des menus. |
| Mém. auto. | Permet de régler toutes les chaînes analogiques disponibles. Généralement, vous ne devez pas effectuer cette opération, car les chaînes sont déjà réglées lors de la première installation du téléviseur (page 6). Cependant, cette option vous permit de régier la Procedure (par exemple, pour régier à nouveau le téléviseur après un déménagement ou pour rechercher de nouvelles chaînes lancées par des émetteurs de diffusion). |
| Ordre des chaînes | Permet de modifier l'ordre dans lequel les chaînes analogiques sont mémorisées sur le téléviseur.
1 Appuyez sur ⋅/☐ et sélectionnez la chaine que vous souhaitez vers un autre numéro, puis appuyez sur ⋅.
2 Appuyez sur ⋅/☐ pour sélectionner le nouveau numéro pour votre chaine, puis appuyez sur ⋅. |
| Présél. audio/vidéo | Permet de donner un nom à un apparéil raccordé aux prises latécales et arrêtre. Ce nom apparaitra brièvement à l'écran lors de la sélection de l' apparéil. Vous pouvez ignoreur une source d'entrée qui n'est raccordée à aucun apparéil.
1 Appuyez sur ⋅/☐ pour sélectionner la source d'entrée de votre choix, puis appuyez sur ⋅.
2 Appuyez sur ⋅/☐ pour sélectionner l'options souhaïée ci-dessous, puis appuyez sur ⋅.
• AV1 (ou AV2/ AV3/ AV4/AV5/ PC), VIDEO, DVD, CABLE, GAME, CAM, SAT : utilise un des noms prédéfinis pour attribuer un nom à l' apparéil raccordé.
• “Editor”: permet de creatorer libre propres nom.
1 Appuyez sur ⋅/☐ et sélectionnez la dette ou le numéro voulu (“_” pour un espace), puis appuyez sur ⋅.
En cas de saisie d'un caractère incorrect
Appuyez sur ⋅/☐ et sélectionnez le caractère incorrect. Appuyez ensuite sur ⋅/☐ pour sélectionner le caractère approprié.
2 Repétéz la Procedure désrite à l'étape 1 de sorte que le nom soit correctement saisi.
3 Sélectionnez “OK”, puis appuyez sur ⋅.
• “Saut”: permet d'ignoreer une source d'entrée non raccordée à un apparéil lorsque vous appuyez sur ⋅/☐ pour sélectionner la source d'entrée. |
| Réglage HDMI | Cette option permet de définir l'appareil compatible avec le contrôle HDMI raccordé aux prises HDMI. Notez que le réglage de synchronisation doit également être effectué au niveau de l'appareil compatible avec le contrôle HDMI raccordé.
“Contrôle HDMI”: permet de synchroniser l'appareil compatible avec le contrôle HDMI et le téléviseur. Lorsque l'options “Oui” est sélectionnée, les éléments de menu suivants sont disponibles.
“Arrêt auto des périp.”: lorsque cette option est réalisée sur “Oui”, la mise sous/ hors tension de l'appareil compatible avec le contrôle HDMI s'effectue de façon synchronisée avec le téléviseur.
“Allumage TV auto”: lorsque cette option est réalisée sur “Oui”, la mise sous tension du téléviseur est synchronisée avec celle de l'appareil compatible avec le contrôle HDMI.
“Mise à jour liste périp.”: permet de creator ou d'actualiser la “Liste des périp. HDMI”. Vous pouvez raccorder jusqu'à 11 appleils compatibles avec le contrôle HDMI, en raccordant jusqu'à 5 appleils par prise. Veillez àactualiser la “Liste des périp. HDMI” lorsque vous modifiez les raccordements ou les réglages des appleils compatibles avec le contrôle HDMI.
“Liste des périp. HDMI”: affiche les appleils compatibles avec le contrôle HDMI raccordés au téléviseur. |
| Compensation son | Permet de régler un volume différent pour chaque appleil raccordé au téléviseur. |
| Mémorisation manuelle | Avant de Sélectionner “Nom”/“AFT”/“Filtre Audio”/“Saut”/“Décodeur”, appuyez sur ↑/↓ et Sélectionné le numéro à modifier. Appuyez ensuite sur ⊙ .Norme
Permet de prédéfinir manuelle les chanîes.
1 Appuyez sur ↑/↓ et Sélectionné “Norme”, puis appuyez sur ⊙ .
2 Appuyez sur ↑/↓ et Sélectionné une des normes de diffusion des programmes télévisés suivants, puis appuyez sur ←.
B/G : pour les pays/régions d'Europe occidentale
D/K : pour les pays/régions d'Europe orientale
L : pour la France
I : pour le Royaume-Uni
Selon le pays ou la région sélectionné(e) pour “Pays” (page 5), il est possible que cette option ne soit pas disponible.
Canal
1 Appuyez sur ↑/↓ et Sélectionné “Canal”, puis appuyez sur ⊙ .
2 Appuyez sur ↑/↓ et Sélectionné “S” (pour les chaînes diffusées par cable) ou “C” (pour les châines terrestres), puis appuyez sur ←.
3 Réglez les canaux comme suit :
Si vous ne connaissiez pas le numéro du canal (fréquence)
Appuyez sur ↑/↓ pour rechercher le canal suivant disponible. Lorsqu'un canal est détecté, la recherche s'arrête. Pour poursuivre la recherche, appuyez sur ↑/↓.
Si vous connaissiez le numéro du canal (fréquence)
Appuyez sur les touches numériques pour entrser le numéro du canal de la diffusion de votre choix ou le numéro de canal de votre magnétoscope.
4 Appuyez sur ⊙ , sélectionné “Confirmer”, puis appuyez sur ⊙ .Répétez la procédure ci-dessus pour prédéfinir d'autres canaux manuelle.
Nom
Permet de donner un nom de votre choix à la chaîne sélectionnée à l'aide de cinq lettres ou chiffres maximum.
AFT
Permet d'affiner manuelle le réglage du canal (fréquence) sélectionné si vous avez l'impression qu'un léger réglage améliorerait la qualité de l'image. |
Filtre audio
Améliore le son des différentes chaînes en cas de déformation dans des émissions mono. Il peut arriver qu'un signal de diffusion non standard entraîne une déformation du son ou une désactivation intermittente du son lorsque vous regardez des programmes mono.
Si vous ne rencontrez pas de déformation du son, il est recommandé de laisser à cette option sa valeur par défaut ("Non").
Vous ne pouvez pas recevoir de son stéréo ou "Son Bilingue" (dual) si vous sélectionnez "Bas" ou "Haut".
L'option "Filtre Audio" n'est pas disponible lorsque "Norme" est réglé sur "L".
Saut
Permet d'ignorer les chaînes analogiques non utilisées lorsque vous appuyez sur PROG +/- pour les sélectionner. (Vous pouvez toujours sélectionner une chaîne ignorée à l'aide des touches numériques).
Décodeur
Permet de voir et d'enregistrer la chaîne cryptée sélectionnée en utilisant un décodeur raccordé au connecteur Péritel → / - 1 ou → / - 2 via un magnétoscope.
Selon le pays ou la région sélectionnée pour “Pays” (page 5), il est possible que cette option ne soit pas disponible.
Confirmer
Enregistre les modifications apportées au réglage "Mémorisation manuelle".
Vous pouvez sélectionner les options répertoriées ci-dessous dans le menu "Réglage Numérique". Pour sélectionner des options dans le menu "Réglages", voir "Navigation dans les menus" (page 19).
Certaines fonctions peuvent ne pas être disponibles dans tous les pays/toutes les régions.
Mémo numérique auto
Permet de régler toutes les chaînes numériques disponibles. Cette option permet de régler à nouveau le téléviseur après un déménagement ou de rechercher de nouvelles chaînes lancées par des émetteurs de diffusion. Pour plus d'informations, voir "Mémorisation automatique du téléviseur", page 6.
Ordre des chaînes numériques
Supprime toute chaîne numérique indésirable mémorisée sur le téléviseur et modifie l'ordre dans lequel elles sont mémorisées.
1. Appuyez sur 1/2 pour sélectionner la chaîne à supprimer ou à déplacer vers le nouveau numéro.
Appuyez sur les touches numériques pour entrer le numéro du programme à trois chiffres de la diffusion que vous désirez.
Supprimez des chaînes numériques ou modifiez leur ordre de mémorisation comme suit :
Pour supprimer la chaîne numérique
Appuyez sur . Un message de confirmation apparait. Appuyez sur ⇔ pour sélectionner "Oui", puis sur .
Pour modifier l'ordre des chaînes numériques
Appuyez sur ⇔, puis sur ⇔ pour sélectionner le nouveau numéro de la chaîne et appuyez sur ⇔.
3. Appuyez sur RETURN.
Réglage numérique manuel
Permet de régler manuellement les chaînes numériques.
1 Appuyez sur la touche numérique pour sélectionner le numéro de la chaîne que vous souhaitez mémoriser manuellement, puis appuyez sur / pour la mémoriser. 2 Après avoir trouvé toutes les chaînes disponibles, appuyez sur / pour sélectionner la chaîne à mémoriser, puis appuyez sur 3 Appuyez sur / pour sélectionner le numéro de mémorisation de la nouvelle chaîne, puis appuyez sur.
Répétez la procédure ci-dessus pour chercher d'autres chaînes manuellement.
Réglage numérique
Réglage sous-titre : lorsque l'option "Mal-entendant" est sélectionnée, une aide visuelle est affichée avec les sous-titres (si les chaînes TV diffusent cette information). Langue sous-titre : permet de sélectionner la langue d'affichage des sous-titres.
Configuration audio
“Type audio” : bascule vers le programme pour mal-entendant lorsque l'option “Mal-entendant” est sélectionné. "Langue audio" : permet de sélectionner la langue à utiliser pour un programme. Certaines chaînes numériques diffusent plusieurs langues audio associées à la chaine programme. "Description Audio" : fournit une description sonore (narration) des informations visuelles si les chaînes TV diffusent ce type d'informations. "Niveau de Mixage" : règle les niveaux de sortie du son principal et de la fonction de description sonore du téléviseur.
Cette option est uniquement disponible lorsque l'option "Description Audio" est réglée sur "Oui".
"Basique" : affiche les informations sur le programme avec une bannière numérique. "Complet" : affiche les informations sur le programme avec une bannière numérique et des informations détaillées sur le programme sous cette bannière.
Écran radio
Le papier peint de l'écran est affiché lors de l'écoute d'un programme radio au bout de 20 secondes si aucune touche n'est pressée. Veuillez sélectionner la couleur du papier peint ou opter pour un choix aléatoire. Pour annuler l'affichage temporaire du papier peint, appuyez sur une touche quelconque.
Verrouillage parental
Permet de définir une limite d'âge sur les chaînes. Toute chaîne excédant la limite d'âge ne peut être visionnée qu'après avoir entré le code PIN correctement.
1 Appuyez sur les touches numériques pour entrer le code PIN actuel. Si vous n'avez pas préalablement défini un code PIN, un champ de saisie de code PIN s'affiche à l'écran. Suivez les instructions fournies au paragraphe "Code PIN" ci-dessous. 2 Appuyez sur / pour sélectionner la limite d'âge ou "Aucun" (pour un accès aux programmes sans restriction), puis appuyez sur . 3 Appuyez sur RETURN.
Pour définir votre code PIN pour la première fois
1. Appuyez sur les touches numériques pour entrer le nouveau PIN. 2. Appuyez sur RETURN.
Pour changer de code PIN
1 Appuyez sur les touches numériques pour entrer le code PIN actuel. 2 Appuyez sur les touches numériques pour entrer le nouveau PIN. 3 Appuyez sur RETURN.
Le code PIN 9999 est toujours accepté.
"MAJ. auto du service" : active les fonctions de détention etémorisation de nouveaux services numériques du téléviseurès qu'ils sont disponibles. "Télécharg. Logiciel" : permet au téléviseur de receivevoir automatiquement les mises à jour du logiciel, notamment par votre ANTENNE (lors de l'émission des versions). Sony recommends de plusieurs sélectionner "Oui" pour cette option. Si vous ne poulez pas mettre à jour le logiciel, selectionnez "Non" pour cette option. "Info système" : affiche la version actuelle du logiciel et le niveau du signal. "Fuseau hora" : permet de sélectionner manuellement le fuseau hora pour votre zone si celui-ci est différent du fuseau hora par défaut défini pour votre pays/région. "Heure d'été / hiver auto" : permet d'effectuer automatiquement ou non le passage à l'heure d'été et l'houre d'hiver. - "Oui" : effectue automatiquement le passage entre l'heure d'été et l'heure d'hiver en fonction du calendrier. - "Non" : l'heure est affichée en fonction du décalage définir par "Fuseau horsaire".
Réglage du module CA
Permet d'accéder au service de télévision payante après l'installation d'un module CAM (Conditional Access Module) et d'une carte de vision. Voir page 16 pour l'emplacement de la prise (PCMCIA).
Écran
Puisancequire
220-240 V CA, 50 Hz
Tailledecran:
KDL-23B40xx: 23 pouces
KDL-20B40xx: 20 pouces
Résolution d'affichage :
1366 points (horizontal) × 768 lignes (vertical)
Consommation électrique :
KDL-23B40xx: 74 W (ou moins)
KDL-20B40xx: 60 W (ou moins)
Consommation électrique en veille*:
0,7 W (ou moins)
- La consommation spécifique en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
Dimensions (largeur x hauteur x profondeur) :
KDL-23B40xx: Environ 585 × 414 × 150 mm
KDL-20B40xx: Environ 516 × 372 × 134 mm
Poids :
KDL-23B40xx: Environ 7,5 kg
KDL-20B40xx: Environ 6,5 kg
Type d'affichage
Ecran à cristaux liquides
Standard de télévision
Selon le pays ou la région
Analogue: B/G/H, D/K, L, I
Numérique: DVB-T
Norme couleur/video
Analogique: PAL, SECAM
NTSC 3.58, 4.43 (Entrée vidéo)
Numérique: MPEG-2 MP@ML
Antenne
Borne 75 ohms externe pour VHF/UHF
Canaux couverts
Numérique : VHF Bande III (177.5 - 226.5 MHz)
UHF E21 - E69 (474 - 858 MHz)
Bornes
G→/→1
Connecteur Peritel à 21 broches (norme CENELEC) complenant entrée audio et video, entrée RVB et sortie audio et video TV.
Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et video, entrée RVB, sortie audio et video commutable et interface Smartlink.
Formats pris en charge : 1080i, 720p, 576p, 576i, 480p, 480i
Y:1 Vp-p, 75 ohms, 0,3 V sync. négative
, 75 ohms
Entrée audio (prises phono)
500mV eff.
Impédance : 47 kiloohms
HDMI IN 4
Video: 1080i, 720p, 576p, 576i, 480p, 480i
Audio: Lineaire deux canaux PCM 32,44,1 et 48kHz 16,20 et 24 bits
PC (voir tableau)
Audio analogue (prises phono): 500mV eff., Impedance 47 kilohms
S-200 5 Entrées S-video (mini DIN 4 broches)
5 Entrée video (prise phono)
5 Entrées audio (prises phono)
Sortie audio (gauche/droite) (prises phono)
Prise d'entrée de l'ordinateur (15 Dsub) (voir page 16)
G:0,7 Vp-p, 75 ohms, pas de sync. sur le Vert
B:0,7 Vp-p, 75 ohms, pas de sync. sur le Vert
R:0,7 Vp-p, 75 ohms, pas de sync. sur le Vert
HD:1-5Vp-p
VD:1-5 Vp-p
Entrée audio de l'ordinateur (mini-prise)
Prise casque
Emplacement CAM (Module pour système à contrôle d'accès)
Sortie son
3W + 3W (RMS)
La conception et les spécifications sont sujettes à modification sans préavis.
Tableau de compatibilité du signal d'entrée PC pour ordinateur
| Signaux | Horizontal (Pixel) | Vertical (Ligne) | Fréquence horizontal (kHz) | Fréquence vertical (Hz) | Standard |
| VGA | 640 | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | 600 | 37,9 | 60 | Instructions VESA |
| XGA | 1024 | 768 | 48,4 | 60 | Instructions VESA |
| WXGA | 1280 | 768 | 47,4 | 60 | VESA |
| 1280 | 768 | 47,8 | 60 | VESA |
L'entrée PC de ce téléviseur ne prend pas en charge le synchronisme sur le Vert ou le signal composite de synchronisation. - L'entrée PC de ce téléviseur ne prend pas en charge les signaux entrelacés. - L'entrée PC de ce téléviseur prend en charge les signaux indiqués dans le tableau ci-dessus avec une fréquence verticale de 60Hz. Pour les autres signaux, le message "PAS DE SYNC" s'affiche.
Tableau de compatibilité du signal d'entrée PC pour HDMI IN 4
| Signaux | Horizontal (Pixel) | Vertical (Ligne) | Fréquence horizontal (kHz) | Fréquence vertical (Hz) | Standard |
| VGA | 640 | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | 600 | 37,9 | 60 | Instructions VESA |
| XGA | 1024 | 768 | 48,4 | 60 | Instructions VESA |
| WXGA | 1280 | 768 | 47,4 | 60 | VESA |
| WXGA | 1280 | 768 | 47,8 | 60 | VESA |
| WXGA | 1360 | 768 | 47,7 | 60 | VESA |
Dépannage
Vérifiez si le témoin (veille) clignote en rouge.
S'il clignote
La fonction d'auto-diagnostic est activée.
1 Comptez le nombre de clignotements du témoin (veille) après chaque pause de deux secondes. Par exemple, le témoin clignote trois fois, s'arrête pendant deux secondes, puis clignote de nouveau trois fois, etc. 2 Appuyez sur la touche du téléviseur pour le mettre hors tension, débranchez le cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.
S'il ne clignote pas
1 Vérifiez les éléments des tableaux ci-dessous. 2 Si le problème persiste, confiez-vous téléviseur à un technicien qualifié.
Absence d'image (écran noir) et de son
- Vérifiez le raccordement de l'antenne.
- Branchez le téléviseur au secteur et appuyez sur la touche (1) du téléviseur.
- Lorsque le témoin (veille) s'allume en rouge, appuyez sur V.
- Appuyez sur → // pour afficher la liste des appareils raccordés, puis sélectionnez l'entrée voulue.
- Vérifiez le raccordement entre l'appareil optionnel et le téléviseur.
Image double ou fantôme
- Vérifiez le raccordement de l'antenne.
- Vérifiez le raccordement et la direction de l'antenne.
Seuls des parasites ou de la neige apparaissent sur l'écran
- Vérifiez si l'antenne est brisée ou pliée.
- Vérifiez si l'antenne n'a pas atteint le terme de sa vie utile (trois à cinq ans pour une utilisation normale, un à deux ans au bord de la mer).
- Éloignez le téléviseur des sources de parasites électriques, notamment les voitures, les motos, les sèche-cheveux ou encore les appareils optiques.
- Lorsque vous installez les appareils optionnels, laissez un espace entre ceux-ci et le téléviseur.
- Vérifiez le raccordement de l'antenne. Éloignez le câble d'antenne des autres câbles.
L'image d'une chaîne s'accompagne de parasites/bruit
- Réglez la commande "AFT" (Automatic Fine Tuning) pour améliorer la réception de l'image (page 27).
Quelques petits points noirs et/ou brillants apparaissent à l'écran
- L'image de l'écran est composée de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance.
Programmes affichés en noir et blanc
- Sélectionnez "R à Z" (page 21).
Aucune couleur ou couleur irrégulière lors de la visualisation d'un signal provenant des 3 prises
- Vérifiez que les 3 prises sont correctement branchées et qu'elles sont solidement insérées dans leurs prises respectives.
Pas de son, mais image
- Appuyez sur la touche △+ / - ou (coupure du son). Assurez-vous que "Haut-parleur" est réglé sur "Haut-parleur TV" (page 23).
Impossible de sélectionner la chaîne désirée
- Basculez entre les modes numérique et analogique et sélectionnez la chaîne numérique ou analogique désirée.
Certaines chaînes n'affichent aucune image
- Chaîne disponible uniquement sous abonnement/cryptée. Abonnez-vous au service de télévision payante.
- La chaîne n'est utilisée que pour les données (pas pour l'image ou le son).
- Contactez l'émetteur pour obtenir les détails sur la transmission.
Les chaînes numériques ne s'affichent pas
- Adressez-vous à un installateur local pour savoir si les émissions numériques existent dans votre zone. Augmentez le gain de l'antenne.
Le téléviseur s'eteint automatiquement (il passe en mode veille)
- Vérifiez si la fonction "Arrêt temp." ou "Heure de fin" est activée (page 25).
- En l'absence de signal et si vous n'appuyez sur aucune touche pendant 10 minutes, le téléviseur passe automatiquement en mode veille.
Le téléviseur s'allume automatiquement
- Vérifiez si "Heure début" est activé (page 25).
Certaines sources d'entrées ne peuvent pas être sélectionnées
- Sélectionnez "Présel. audio/vidéo" et annulez la sélection "Saut" pour la source d'entrée (page 26).
La télécommande ne fonctionne pas
Un canal ne peut pas être ajouté à la liste des chaînes favorites
- La liste des chaînes favorites peut contenir jusqu'à 999 canaux.
Un apparéil HDMI n'apparait pas dans la « Listes des périp. HDMI »
- Vérifiez que votre appareil est un appareil compatible contrôle HDMI.
