VE 031 SLX - Lave-vaisselle EDESA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle EDESA VE 031 SLX, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	9 litres par cycle
Programmes de lavage	5 programmes : éco, rapide, intensif, délicat, prélavage
Niveau sonore	49 dB
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif et des indicateurs LED
Entretien	Filtres lavables, cycle de nettoyage automatique
Sécurité	Système de protection anti-débordement, verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - VE 031 SLX EDESA

Que faire si mon lave-vaisselle EDESA VE 031 SLX ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le fusible n'est pas grillé et que l'interrupteur de l'appareil est en position 'ON'.

Pourquoi mon lave-vaisselle EDESA VE 031 SLX ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des résidus alimentaires. Assurez-vous également que vous utilisez le bon dosage de détergent et que le filtre est propre.

Mon lave-vaisselle EDESA VE 031 SLX fait des bruits étranges pendant le cycle de lavage. Que faire ?

Vérifiez si des objets sont bloqués dans les bras gicleurs ou dans la pompe. Assurez-vous également que la vaisselle est correctement chargée et qu'elle ne touche pas les pièces mobiles.

Pourquoi mon lave-vaisselle EDESA VE 031 SLX ne vidange pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et qu'il n'y a pas de débris bloquant la pompe de vidange.

Comment réinitialiser mon lave-vaisselle EDESA VE 031 SLX ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Mon lave-vaisselle EDESA VE 031 SLX ne sèche pas la vaisselle. Que faire ?

Assurez-vous que le cycle de séchage est activé. Vérifiez également que le produit de rinçage est rempli, car cela aide au séchage. Si le problème persiste, il peut y avoir un problème avec l'élément chauffant.

Comment nettoyer le filtre de mon lave-vaisselle EDESA VE 031 SLX ?

Retirez le filtre situé au fond du lave-vaisselle. Rincez-le sous l'eau courante pour enlever les résidus alimentaires et remettez-le en place une fois propre.

Le lave-vaisselle EDESA VE 031 SLX affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour interpréter le code d'erreur. Les codes peuvent indiquer divers problèmes, tels qu'une obstruction ou un problème de capteur.

MODE D'EMPLOI VE 031 SLX EDESA

Poignée Ouverture Porte

Indicateurs Sélection Programmes

Touche Départ Différé

Ecran

Commande Selecteur de programmes

10 Indicateurs Phases de Lavage (Modèle A)

Touche de Fonctions Optatives (Modèle A)

Indicateurs d'Options (Modèle A)

18 Touche Demarrage/Pause

Témoin de Démarriage/Pause (Modèle B)

15 Touche de fin de programme (Modèle B)

16 Touches de Fonctions Options (Modèle B)

Indicateurs d'Options (Modèle B)

18 Réglage Apport de Sel

Panier Supérieur

20 Distributeur Supérieur

2 Distributeur Inferieur

22 Filtre de Lavage

23 Réservoir à Sel

24 Bac à Detergent

25 Bac à Liquide de Rincage

26 Indicateur de Liquide de Rincege

Indicateur de Sel

28 Etiquette de Pannes

1 Betriebsleuche

2 Ein-/Aus-taste

Anzeigelampe Salz

Qualité de l'eau: 43
Produits de lavage: 44-45-46
Mise en place correcte de
la vaisselle: 47-48-49
Conseils importants: 50
Mise en marche: 51
Sélection de programmes: 51-52
Programmes de lavage: 52
Touches de fonctions optionelles.53-54
Tableau de dysfonctionnements:......54
Solution de problèmes simples: ...55-56

INHALT

Wasser qualitat: 57

Reiniger: 58-59-60

	O-13 HF (0-7 DH) 14-88 HF (8-21 DH) 39-50 HF (22-28 DH) 51-63 HF (29-35 DH) MAS 63 HF (36 DH) NIVEL DE CAL
POSCION DEL REGULADOR	NO NECESITA SAL	Posición 1	Posición 2	Posición 3	Posición 4

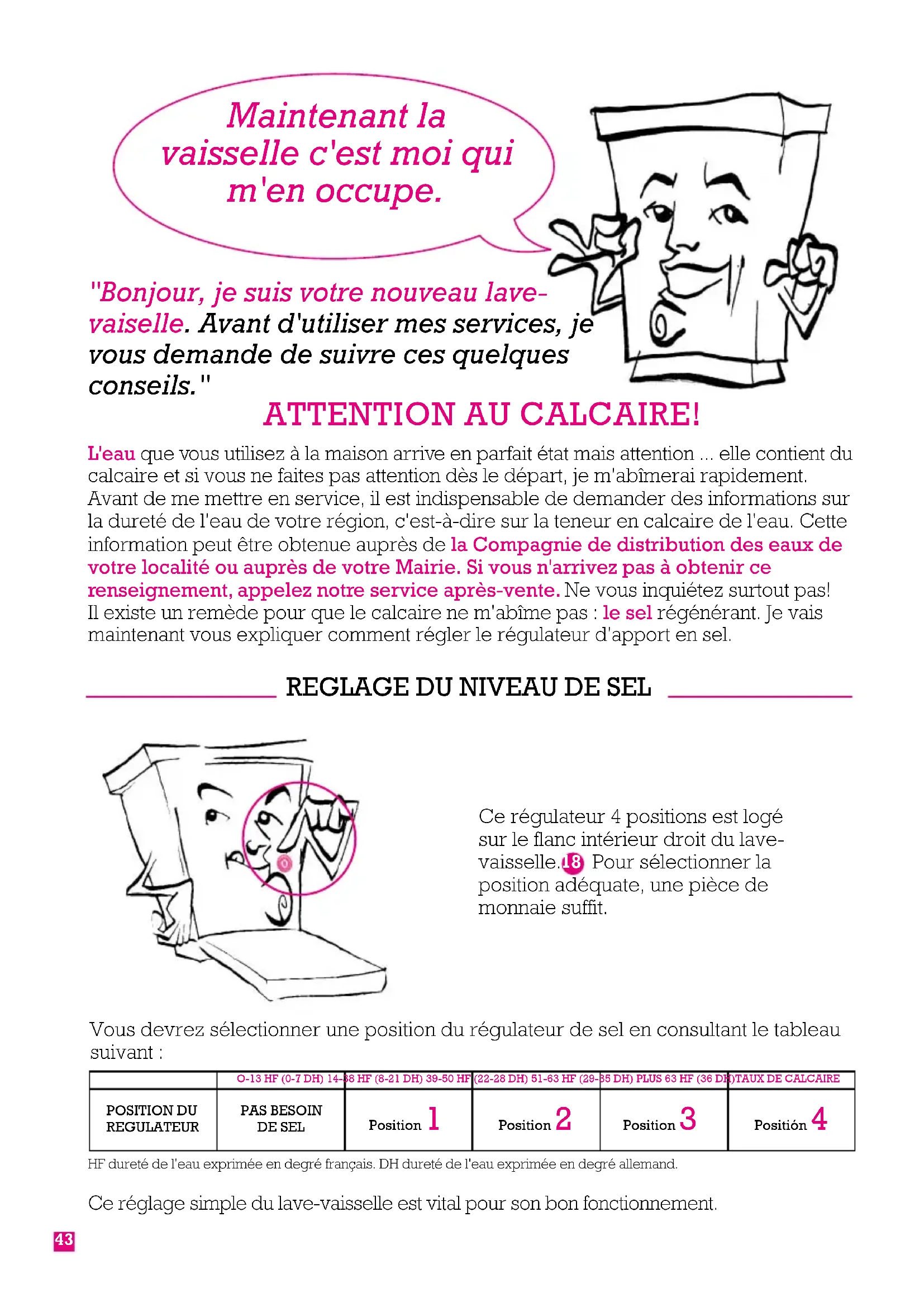

Maintenant laVAisselle c'est moi quim'en occupe.

"Bonjour, je suis votre nouveau lave-vaiselle. Avant d'utiliser mes services, je vous demande de suivre ces quelques conseils."

L'eau que vous utilisez à la maison arrivé en parfait état mais attention ... elle contient du calcaire et si vous ne faites pas attention des le départ, je m'abimerais rapidement. Avant de me metre en service, il est indispensable de demander des informations sur la durée de l'eau de votre région, c'est-à-dire sur la teneur en calcaire de l'eau. Cette information peut être obtenue auprès de la Compagnie de distribution des eaux de votre localité ou auprès de votre Mairie. Si vous n'arrivez pas à obtenir ce renseignement, appelez notre service après-vente. Ne vous inquietez surtout pas! Il existe un remede pour que le calcaire ne m'abime pas : le sel regénérant. Je vais maintainant vous expliquer comment régler le régulateur d'apport en sel.

REGLAGE DU NIVEAU DE SEL

Ce régulateur 4 positions est logé sur le flanc interieur droit du lavevaisselle. Pour sélectionner la position adequate, une piece de monnaie suffit.

Vous devrez selectionner une position du régulateur de sel en consultant le tableau suivant :

	O-13 HF (0-7 DH) 14-88 HF (8-21 DH) 39-50 HF (22-28 DH) 51-63 HF (29-35 DH) PLUS 63 HF (36 DH)TAUX DE CALCAIRE
POSITION DU REGULATEUR	PAS BESOIN DE SEL	Position 1	Position 2	Position 3	Positión 4

HF durete de I'eau exprimée en degré français. DH durete de I'eau exprimée en degré allemand.

Ce réglage simple du lave-vaisselle est vital pour son bon fonctionnement.

PRODUITS DE LAVAGE

Pour fonctionner correctement et dans des conditions optimes, j'ai également besoin de trois produits particuliers:

1. LE SEL
2. LE PRODUIT DE LAVAGE
3. LE PRODUIT DE RINÇAGE

1. SEL. Pour que la calcaire ne vienne pas m'endommager.

Les personnes qui m'ont fabriqué ont pensé à tout. Ils m'ont doté d'un adoucisseur qui supprime le calcaire de l'eau et la rend pure pour le lavage : pour que cet adoucisseur fonctionne, j'ai besoin de sel (dans la mesure où la durée de l'eau le nécessite, rappelez-vous en!)

Attention, il ne s'agit pas de sel de cuisine, mais de sel spécial pour lave-vaisselle.

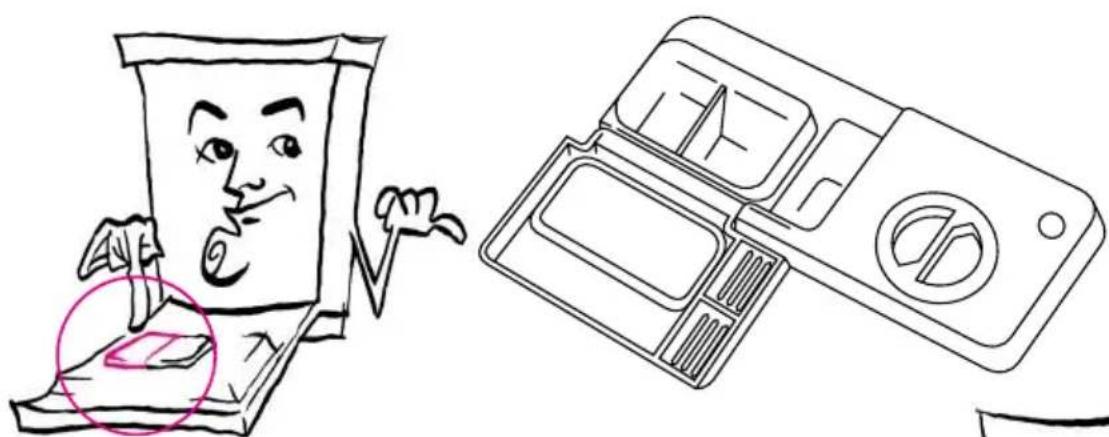

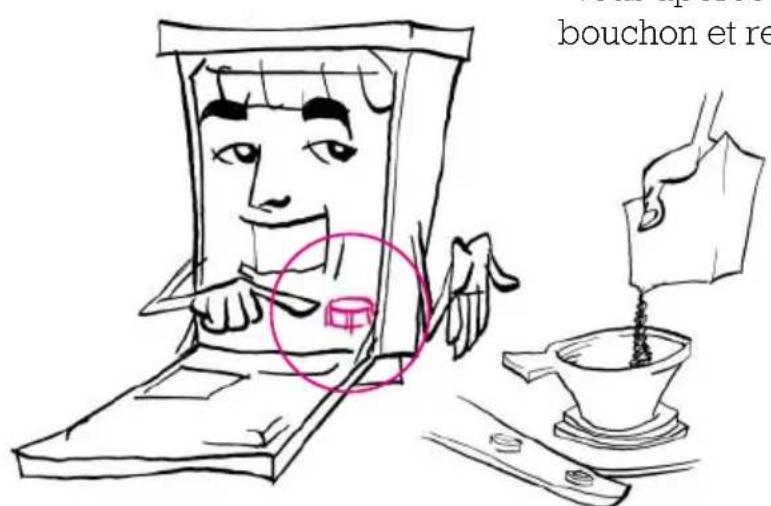

Où et comment faut-ilmettre du sel?

Retirez tout d'abord le panier inférieur

-Vous apercevez un réserve? 23. Devissez le bouchon et retirez-le.

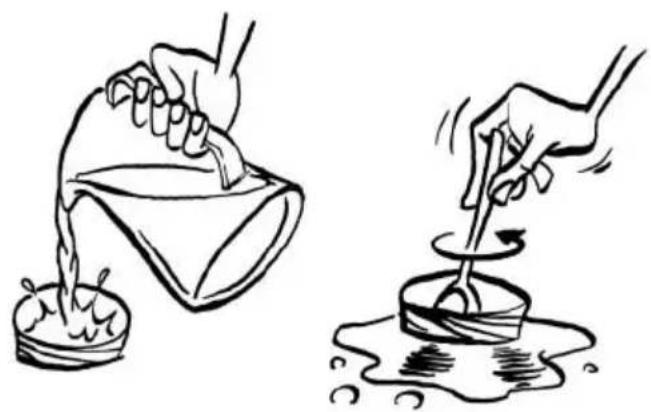

• Al'aide de l'entonnoir qui accompagne le lave-vaisselle, replir de Sel le compartment à ras bords (environ 1,5 kg) et le replir ensuite d'eau.
• Utilisez toujours une cuillere pour effectuer un mélange correct.

Important: Cette opération ne se fait qu'avant le premier lavage. Les fois suivantes, il suffit de compléter le niveau de sel.

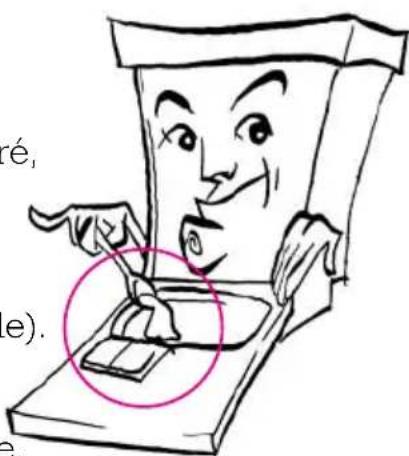

• ÀpRES avoir rempli le réservoir d'eau et de sel, veilles à bien refermer le bouchon et vérifie qu'il ne reste pas de sel au fond du lave-vaisse.

Quand faut-ilajouter du sel?

Ne vous inquiètez pas, l'indicateur de votre lave-vaisse vous le signalera :

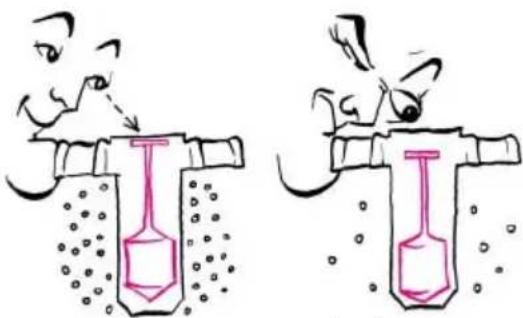

• Modèles avec Indicateur Optique: 27 Cet indicateur se trouve dans le bouchon du réservoir de sel23. L'indicateur se compose d'un flotteur vert qui dans sa position la plus haute n'indique pas le manque de sel. Si au contraire le flotteur s'enforce, la couleur verte n'est plus aussi visible : cela signifie qu'il faut ajouter du sel.

• Modèles avec Témoin Lumineux: SITUÉ sur le panneau de commande. Lorsque le témoin s'allume, ajoutez du sel.

Comme nous l'avons vu precedemment, il est possible que la durée de l'eau de votre région ne nécessite pas un apport en Sel régencerant. Dans ce cas, ne vous préoccupez pas si le témoin est allumé.

Il est important de se rappeler que l'opération de replissage et de mélange du sel doit toujours s'effectuer juste avant un lavage et jamais après.

2.PRODUIT DE LAVAGE. Le type de programme vous indique la quantité.

Mettons nous maintain au travail. Remplissez-moi de produit de lavage. Remarquez le boîtier situé sur la partie interieure de la contre-porte 24. C'est toujours à cet endroit qu'il faudra placer le produit de lavage.

• Quelle quantité de produit doit soit utiliser?

Lorsqu'il s'agit d'un produit de lavage en poudre, non concentré, ou en pastilles:

• Pour le prélavage jamais.
• Pour un lavage délicat, économique ou rapide: 1 dose de 25g (une cuiller àSoupe et une demi-cuiller ou une pastille).
• Pour un lavage normal ou intensif: 2 doses, dont une de 25 g dans le doseur (ou une pastille) et une autre de 5 g ou 15 g (une cuillere àSoupe ou une demi pastille) sur la contre-porte.

Pour les produits de lavage concentrés et liquides, suivez les recommendations du fabricant.

3. PRODUIT DE RINÇAGE. Pour une vaisselle propre etétincelante.

La fonction principale de ce produit est de facilititer le séchage et d'éviter qu'après le lavage des gouttes d'eau subsistant sur la vaisse. Ce produit fait en même temps briller toutes les surfaces.

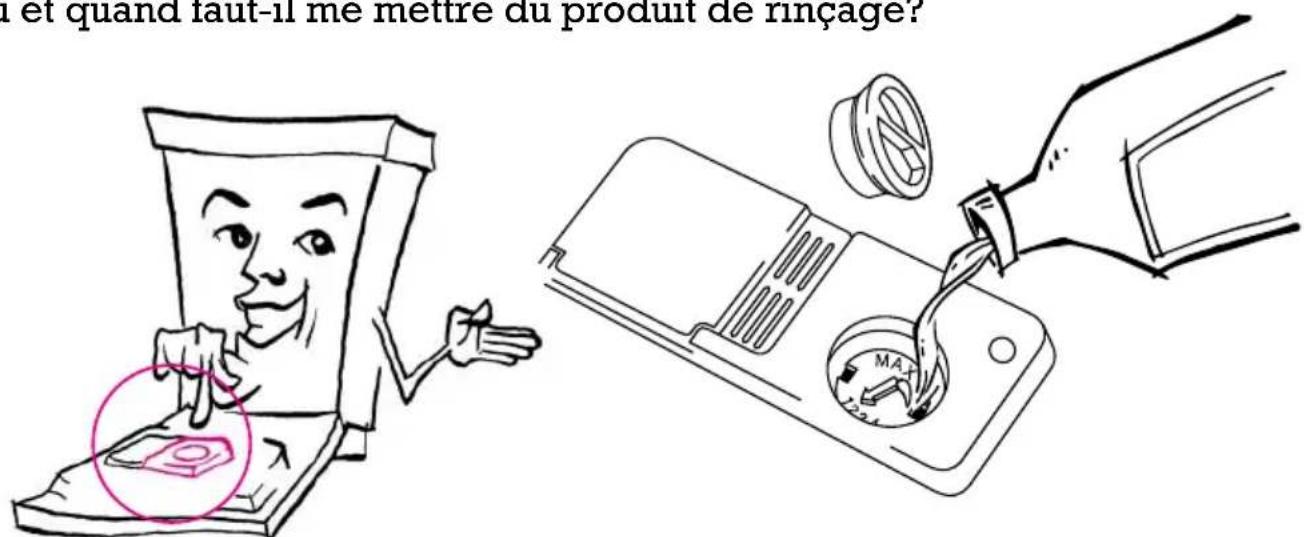

- Ou et quand faut-il me mesure du produit de rinceage?

A l'intérieur de la porte, je possède un boîtier situé dans la partie supérieure 25, juste à droite du boîtier à produit de lavage.

Tournez et retirez le bouchon de ce bac. Mettez du produit de lavage jusqu'au repère Max. Veillez à ne pas déborder, et essuyez immédiatement avec un chiffon les gouttes qui auraient pu se répandre. Vous aurez ainsi une qualité de lavage correcte.

- Comment régler le dosage du produit de rinceage?

Une fois le bac rempli, vous pouvez régler le dosage du produit de rinceage en modifiant les positions numéroétées du régulateur de produit de rinceage (réglage d'origine sur la position n°2).

Pour ce faire je vous recommande de juger par vous-même des réglages à apporter en observant le résultat final du lavage. Si vous constatéz la présence de gouttes d'eau ou de traces de calcaire sur la vaisselle, choisissez un numéro plus élevé du régulateur de produit de rincege qui augmentera ainsi son dosage ; diminuez au contraire le dosage de produit si la vaisselle présente des traces blanchâtres et collantes.

- Quand faut-il ajouter du produit de rinceage?

Uniquement lorsque l'Indicateur de votre modele de lave-vaisselle vous l'indique.

• Modèle avec Indicateur à Fenêtre Transparente: 26 Cet indicateur se trouve à côté du boîtier à produit de rinceage. Si la fenêtre est claire, ajoutez du liquide de rinceage : replisssez le boîtier avec soin sans qu'il ne déborde. Si au contraire la fenêtre estASFRE, la quantité de liquide est suffisante.

• Modèle avec Témoin Lumineux: Lorsqu'il ne reste plus de liquide, le témoin du bandeau de commandes s'allume. Remettez alors du liquide.

MISE EN PLACE CORRECTE DE LA VAISSELL

Parce que l'on ne plaisante pas avec les objets qui sont en contact avec de la nourriture.

Pour éviter des lavages de mauvaise qualité, il est très important de placer correctement la vaisselle dans les paniers. Chaque piece ou ustensile a une place réservée, ce qui garantit un lavage parfait et assure un entretien ajustat. Vous gagnerez ainsi du temps et de l'argent.

- Réglage des paniers.

Selon le modele, je peux, déplacer mon panier supérieur vers le haut ou vers le bas, pour permettre le lavage d'assiettes de très grande taille. Comment? Rien de plus simple.

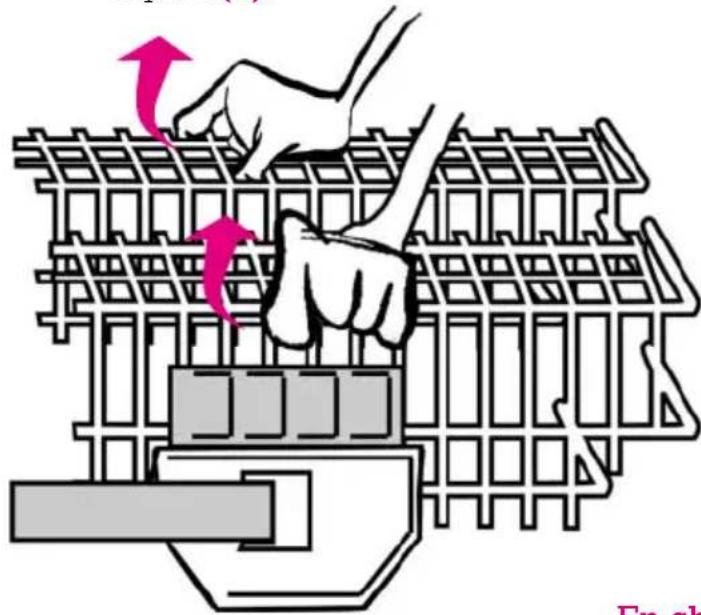

1. Panier standad.

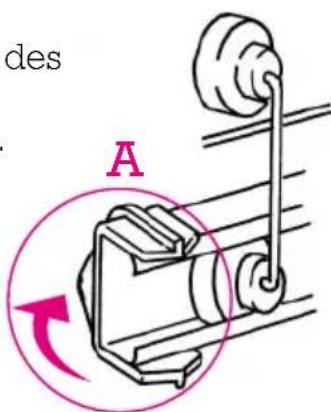

Tournez la butée qui empêche la sortie des galets du panier. (A)
2 Tirez le panier vers vous et enlevez-le.
3Placez maintainant le panier à la position désirée.

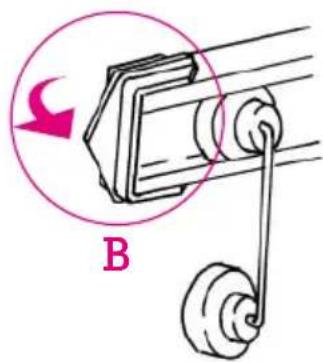

4 Remettez la butée à sa position de départ.(B)

2. Panier haut de gamme.

Il est possible de régler la hauteur du panier sansPTRirer le panier supérieur de ses guides ; il suffit pour cela d'un simple mouvement des mains, même avec la visselle en place.

Aussi bien pour élever que pour descendre la position, tirer vers le haut à partir du centre du panier.

En changeant la position du panier, vous obtenez l'espace nécessaire.

Position haute du panier. Dans le panier supérieur vous pourrez placer des assiettes mesurant jusqu'à 19 cm de diamètre et dans le panier inférieur de 31 cm.

Positionasse du panier.Dans le panier supérieur vous pourrez placer des assiettes mesurant jusqu'à 24 cm de diametre et dans le panier inférieur de 25 cm.

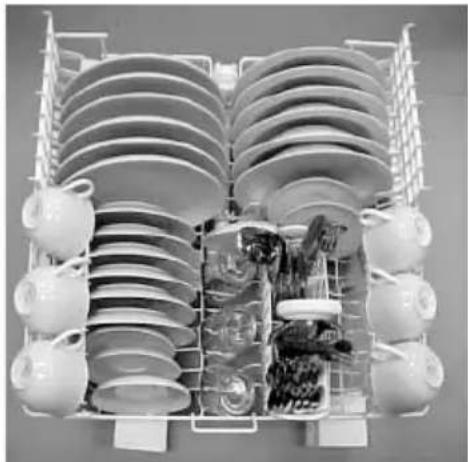

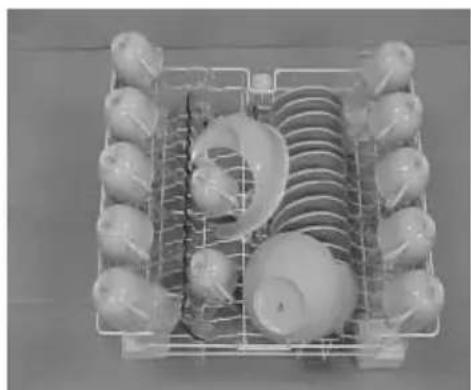

Comment placer la vaisse dans les paniers.

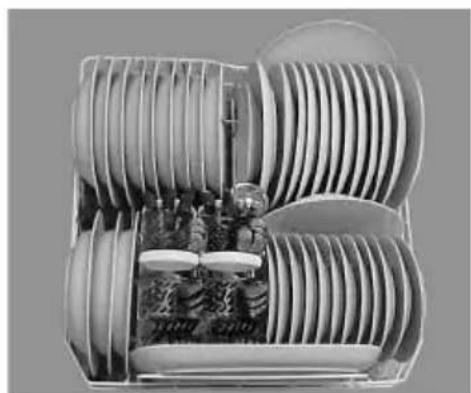

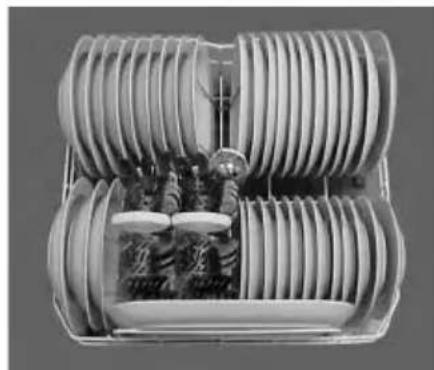

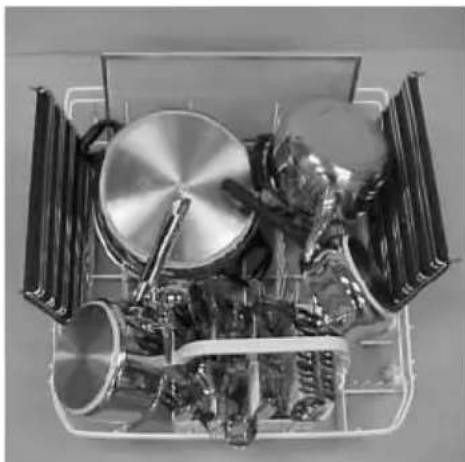

• Le panier inférieur est prévu pour les pieces les plus sales et résistantes, casseroles, plats et assiettes (les creuses à droite et les plates à gauche). Les tourner toujours vers vous et assurez-vous qu'elles sont séparées par un espace suffisant pour être aspergées correctement. Les casseroles seront tournées vers le bas.
  Si vous lave-vaisselle dispose de supports rabattages, vous pourrez les utiliser en position verticale pourmettre les assiettes et en position horizontale pourles pieces de grande taille.

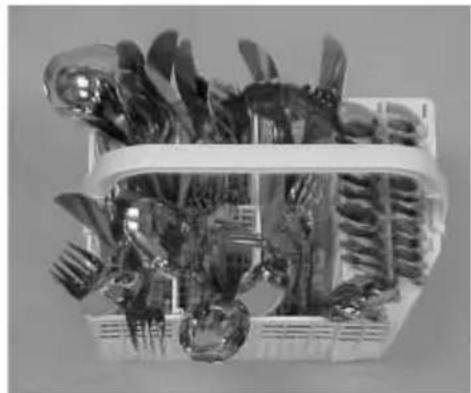

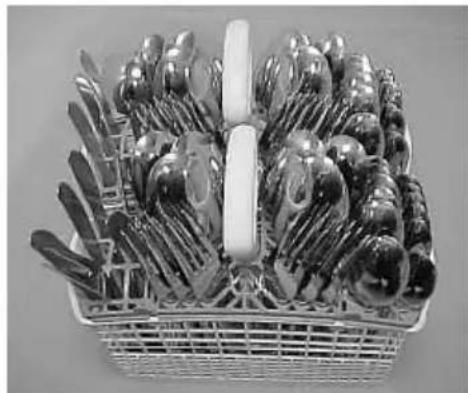

• Compartiments à couverts. Comme ce nom l'indique, c'est là qu'il faut placer les couverts dans le panier inférieur. Les cases permettent de ranger les couverts, le manche toujours tourné en bas.

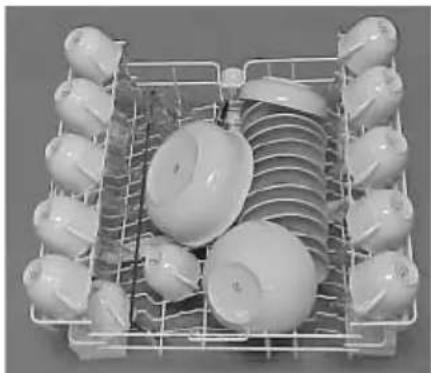

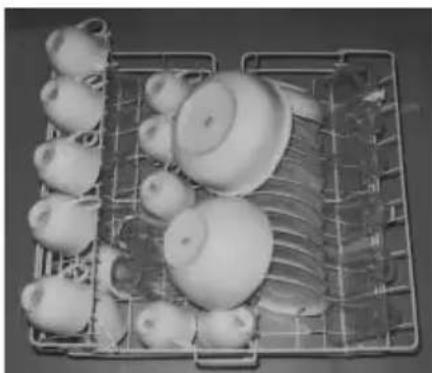

• Le panier supérieur est prévu pour les pieces les plus délices. Tasses, verres, porcelain ou cristal. Placez toujours les ouvertures vers le bas.

Lorsqu'on met en service la demi-charge sur le lave-vaisselle qui en disposent, tous les ustensiles doivent etre place dans les paniers, y compris les couverts (qui prendront place dans I'un des compartments du double panier a couverts, habituèlement placé en bas.

Une fois mes paniers charges de vaisselle et de

couverts, vérifie que les bras d'aspersion 20 et 21 tournent parfaitement, sans l'entrave d'une assiette, un couvert, un manche etc.

Conforme à EN-50242

Conforme à EN-50242

Conforme à EN-50242

Normalise sélon EN-50242 (13 couverts)

Normalise sélon EN-50242 (12 couverts)

Normalise s colon EN-50242(13 couverts)

Normalise sélon EN-50242 (13 couverts)

CONSEILS IMPORTANTS

La lecture d'un manuel d'instructions et l'application des quelques conseils qu'il contient sont plus importantes que l'on ne pense. Nous vous invitons à suivre les recommandations suivantes.

1. Conseils de propre.

-Nettoyezleftrdelavage22
lorsqueyouconstatezqu'ilest sale.

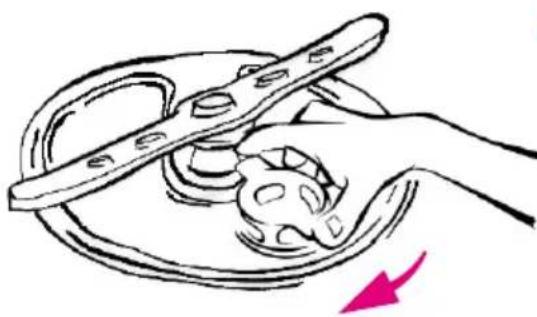

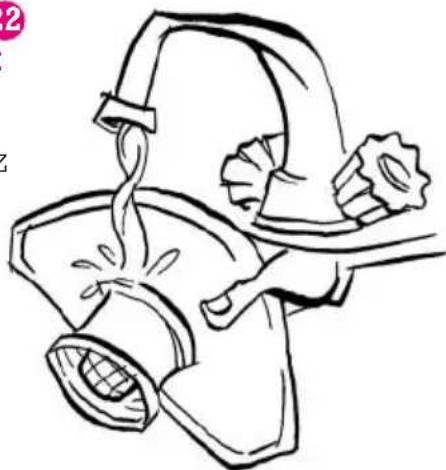

Pour extraire le filtrre tournez l'anse. Lavez le filtrre à l'eau claire avec une Brosse. Il est très important de replacer le filtrtre correctement. Si le filtrn'est pas bien en place, il peut provoquer l'obturation de conduites internes.

- Nettoyez-moi également bien à l'intérieur et à l'extérieur.

A l'intérieur, tous les six mois, replissez le bac à produit de lavage avec un produit spécial de nettoyage pour lave-vaisse. Sélectionnez le programme Economique et procédez à un cycle de lavage.

A l'extérieur, vous pouvez utiliser un chiffon humide avec de l'eau savonneuse. Essuyez-moi ensuite correctement avec un chiffon sec. Pour votre sécurité, n'effectuez pas cette opération lorsque je suis en service.

2. Conseils sur la vaisse.

-Couverts inoxydables: je peux les laver sans aucun problème.

-Couverts en argent: veillez à ce qu'ils ne soient pas en contact avec les autres, vous évitezrez l' apparition de tâches de couleur brunâtre.

-Aluminium: ne les place pas en dessous du doseur de produit de lavage, vous évitez la formation de taches tenaces.

-Porcelaine décorée: comme pour la vaisselle à la main dans un évier, si la decoration n'est pas de première qualité, elle s'usaera.

-Cristal: ne mettez dans le lave-vaisselle que du cristal apte à un lavage en lave-vaisselle. De plus, il est conseilé de n'utiliser que des programmes à basse température économique ou délicat.

-Plastique: les ustensiles en plastique résistant à la chaleur peuvent être lavés dans un lave-vaisselle. En cas de doute, consultez l'établissement qui vous a vendu ces articles.

-Bois et terre cuite: ils ne doivent pas etre lavés en lave-vaisselle.

MISE EN MARCHE (CONDITIONS PREALABES)

Avant la mise en marche, veuilles tire attentivement les conditions préalables:.

1. Vérifiez que l'appareil est connecté au réseau et que l'interrupteur général d'électricite est connecté.
2. Ouvrez le robinet d'eau.
3. Vérifiez le niveaux de sel et de produit de rincege et complétez si nécessaire.
4. Introduisez la vaisse comme il a ete indique.
5. Remplissez le doseur de détergent.

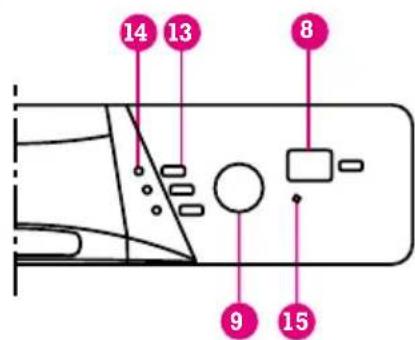

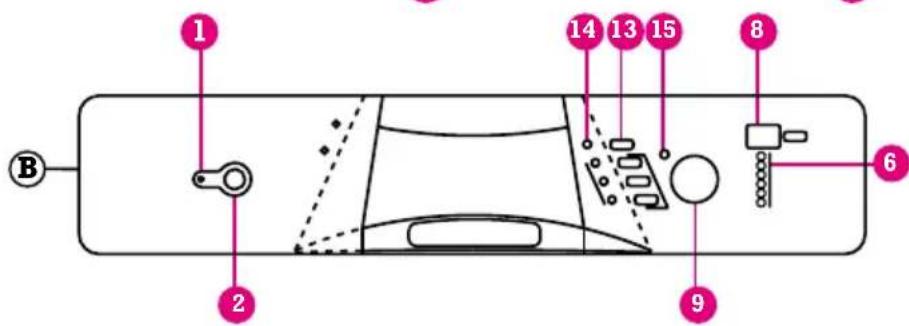

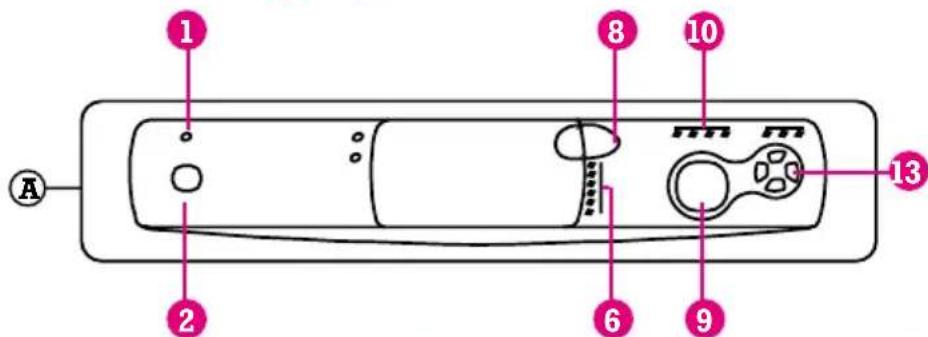

SELECTION DE PROGRAMMES

Faciles à programmer et à contrôle.

1. Pressez la touche Marche/Arrêt 2
   Levoyant s'allume 1
2. Sélection du Programme

Pour sélectionner un programme de lavage, il suffit de tournier la commande de selection pour la placer sur le programme souhaité. Levoyant 6 correspondant à ce programme s' allume. De plus, un voyageant 10 (modèle A uniquement) qui indique la phase de lavage de lavage de la machine permet de contrôle aisément la marche. Enfin, il existe un ECRAN 8 (selon modèles) sur lequel s'affiche, soit la durée estimée du programme, soit le temps restant jusqu'à la fin.

(3) Presse la touche de Démarriage/Pause 13

LE PROGRAMME DE LAVAGE SELECTIONNÉ SE MET EN MARCHE. Annulation d'un programme

Une fois qu'un programme de lavage a début, en pressant la touche de Demarrage/Arret 13, le programme s'arrête (arrêt-horaire). Sur les modèles type A, la diode de la Phase de lavage 10 sur lequel il se trouvait se met à clignoter, our, sur les modèles type B, le témoin 14. Sur les modèles à afficheur, c'est le symbole "PH" qui se met à clignoter. Sélectionner à ce moment le nouveau programme et ré-appuyer sur Demarrage / Arret 13 pour poursuivre.

1. Fin de programme

Une fois le lavage terminé, sur les modèles type A le témoin 10 s'allume ou, sur les modèles type B, le témoin 15. Eteindre le lave-vaisselle en pressant la touche Marche/Arrêt 2. IMPORTANT: Par ailleurs, à l'achèvement du cycle de lavage, le lavage, le lave-vaisselle émet un signal sonore d'une durée maximale de 2 minutes toutes les 30 secondes afin d'avertir l'utilisateur de la fin du cycle.

ATTENTION: ne pas ouvrir la porte du LAVE-VISSELLE pendant l'opération de lavage. Cela pourrait perturber le déroulement du PROGRAMME.

PROGRAMMES DE LAVAGE

N°PROGRAMME	TYPEPROGRAMME	APPLICATIONS	DÉTERG.gr.	TEMP.°C
1	Prélavage froid	Trempage de la vaisselle qui ne va pas être immédiatement utilisée	-	-
2	Intensif	Vaiselle et casseroles très sales	25 + 15 65
3		Vaiselle sale	25 + 5 55Normal
4*	Economique	25 50Vaiselle peu sale
5			25 55Rapidevaiselle très peu sale
6	Delicat 25 45	Spécial verres

*Programme 4: programme normalisé selon EN-50242

NOTA: * le Programme 4 normalisé selon EN-50242 dure plus longtemps que les programmes n° 2 et n° 3, mais consomme moins d'énergie que ces programmes.

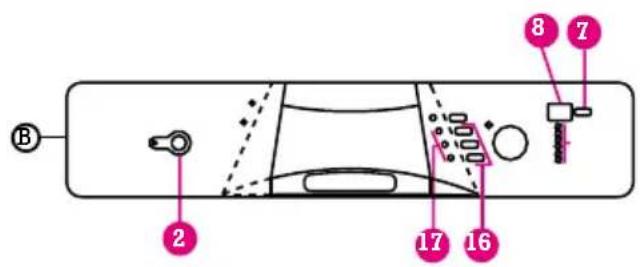

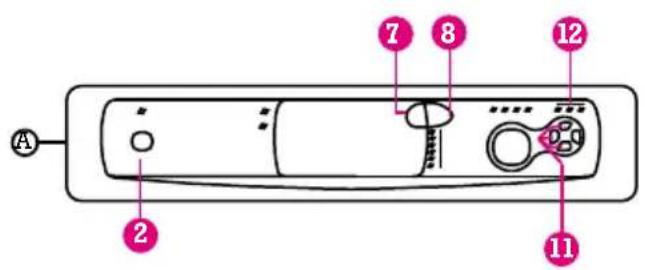

TOUCHES DE FONCTIONS OPTIONNELLES (selon modele)

Une simple touche suffit.

Modèles à écran 8 (98/88)

En appuyant sur le bouton 7, un dispositif électronique permet de différer le lancement du lavage de 1 à 9 heures, par intervalles de 1 heures. Ce dispositif, permet une utilisation de nuit pour bénéficier des conditions tarifaires a avantageuses en heures creuses.

Autres modèles: 8 12 (3 6 9 3h 6h 9h 3 6 9)

Je dispose également d'un dispositif électronique de retardement du début du lavage de 3, 6 et 9h, controllable à l'aide des voyants correspondants situés dans la zone 8 ou 12 une fois pressée la touche 7 ou 11 (selon modèles).

IMPORTANT:

Pour annuler le départ différé une fois programme, il est nécessaire d'eteindre le lavevaisselle grâce à l'interrupteur Marche/Arrêt. 2

Séchage Plus (selon modèles)

Propreté et brilliance. Les Lave-vaisselle
Electroniques, disposent d'une prestation n'existant
pas sur les autres lave-vaisselle: le Sechage Plus.
C'est un programme spécial réalisé à une
température de 70^ , assurant une plus grande
efficacité de sechage de votre vaisselle.

Charge mixte (selon modèles)

Les lave-vaisselles électroniques, sont aussi les seules machines permettant de laver, simultanément, des pieces réclamant un Programme Intensif (casseroles, etc) et des pieces souhaitant un Programme Délicat (verres).

Vous n'avez donc plus besoin de trier la vaisse pour en laver une partie à la main.

Demi-charge 1/2

Vous avez la possibilité de laver uniquement une demi-vaisselle (6 couvert). Pour cela, 1) désisissez le programme selon la table; 2) pressez la touche 1/2, Puis 3) disposez la vaisselle dans le panier supérieur. La quantité de détergent à ajouter est de 15 + 5 gr pour le Programme Intensif et de 5 gr pour les programmes restants.

NOTA:

Sur les modèles Type A, pendant le lavage, les termoins 12 associés aux touches optatives sélectionnées 11 s'allument ou, sur les modèles type B, les termoins 17 associés aux touches 16.

TABLEEAU DE DYSFONCTIONNEMENTS

Lorsqu'un dysfonctionnement est detecté sur le lave-vaisselle, la machine émet un bip d'advertissement continu en indicant en même temps le type de dysfonctionnement auquel il correspond (F1,F2,F3...F8).

Un tableau de dysfonctionnements vous est proposé selon le modele de lave-vaiselle.

S'il se produit un dysfonctionnement figurant sur ce tableau, reprenez la mise en place de la vaisselle et reliancez le programme comme indiqué au point 2 ( Sélection du Programme).

MODELE DYSFONCTI ONNEMENT	ECRAN (modele luxe uniqué) (type A y B)	ECRAN VOYANT DE PHASE (type A)				VOYANT DE PHASE (type A y B)
		PRELAVAGE	LAVAGE	SECHAGE	FIN	VOYANTS OPERATION	VOYANT FIN (STOP)	N° BIPS
Porte ouverte	F1	●	○	○	○	●	○	1
L'eau n'entre pas	F2	○	●	○	○	○	●	2
L'eau ne s'écoule pas	F3	●	●	○	○	●	●	3
Débordement	F4	○	○	●	○	●	●	4
Surchauffe	F5	●	○	●	○	●	●	5
L'eau ne chauffe pas	F6	○	●	●	○	●	●	6
Sonde Température	F7	●	●	●	○	●	●	7
Défaut de pression d'eau	F8	○	○	○	●	●	●	8
-Clignote -O-Eteint

NOTA: Si, sur les modèles type A, l'un des témoins de phase 10 se met à clignoter ou, sur les modèles type B, les témoins 14 ou 15, appuyez sur la touche Demarrage/Pause 13 pour obtenir le nombre de bips correspondant au dysfonctionnement. La détention de bips peut être répetée à volonté.

IMPORTANTE:

Si le dysfonctionnement persiste, notez-le (selon le tableau) et contactez le SERVICE TECHNIQUE/agree par le fabricant.

De plus, ce tableau est également reproduit sur le chant supérieur de la porte du lavevaisselle 28 (il se voit en ouvrant partiellemet celle-ci).

SOLUTION DE PROBLEMES SIMPLES

1. Malgré toutes les tentatives, je refuse de me mettre en marche.
   Plusieurs possibités:

Coupure de courant. Vous n'avez pas bien branché la prise.

Vous n'avez pas bien fermé la porte.

Vous n'vez pas appuyé sur la touche marche/arrêt.

1. Vous pouvez me raccorder au réseau mais l'eau n'entre pas. Que se passé-t-il?

Pas d'eau dans le réseau de distribution. La clé de passage n'est pas ouverte.

Voir le filtr de l'electrovanne d'entrée (situé dans le lave-vaisselle) est obstrué.

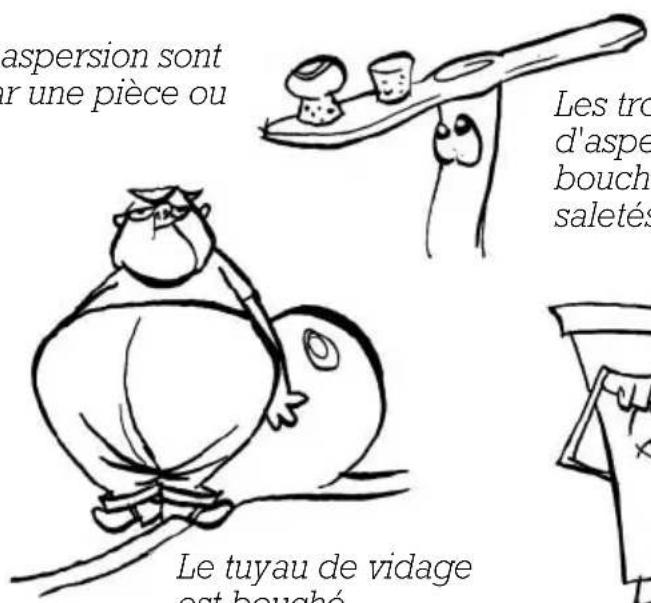

3. La vaisselle n'est pas aussi propre etétincelante que vous l'auriez souhaité.

Vous n'vez pas utiliser un produit de lavage spécial pour lave-vaisselle.

Vous n'vez pas rempli le Bac a Produit de Lavage ou vous n'vez pas fermé le bouchon.

Vous n'avez pas place correctement la vaisse. Veillez a ne pas coller les assiettes lesunes contreles autres.

Vous n'avez pas place ou nettoyé correctement le filtré. Vérifiez que le filtré est bien place.

Les trous des bras d'aspersion sont bouchés par des saletés.

Le programme de lavage seLECTIONné n'est pas assez fort.

Vous n'avoz pas utilise un liquide de rinceage adapte.

Vous n'vez pas rempli
correctement le Bac a Li
quide de Rinage.
Si vous habitez dans une
region ou l'eau est dure,
vous avez oublie de met
tre du sel.

Si après avoir consulté ce guide, vous n'arrivez toujours pas à résoudre votre problème, arrêtez la machine, fermez la prise d'eau et contactez le SERVICE APRES-VENTE. Ils me connaissent très bien.

KALKGEHALT	O-13 HF (0-7 DH)	14-38 HF (8-21 DH)	39-50 HF (22-28 DH) 51	-63 HF (29-35 DH)	MEHR ALS 63 HF (36 DH)
POSITION DES REGLERS	KEIN SALZ ERFORDERLICH	Position 1	Position 2	Positión 3	Position 4

Description du manuel 88

Déballaje 88

Lave-vaisse indépendants 88

Lave-vaisellehabillables 88

Opérations pour l'habillage de la porte 89

Lave-vaiselle encastrables 89

Habillage et ajustage de la porte 89

Lave-vaiselle intégrables 90

Opérations pour l'intégration du
lave-vaisselle 90

Raccordement au réseau d'eau 91

Raccordement de la vidange 91

Raccordementelectrique 92

DEUTSCH

Description du manuel

Afin de faciliter au maximum les opérations d'installation du LAVE-VAISSELLE, nous avons annexe à ce MANUEL des pages finales. Elles présente, avec les dessins et les croquis de l'appareil, une liste détaillée de tous les éléments ainsi que les mesures dont il faudra tener compte pour son installation.

Veuillez les déplier, elle vous aideront à很好地 comprendre le texte ainsi qu'à résoudre les petits problèmes que vous pourriez refilquer.

Plaque des caractéristiques techniques

La PLAQUE DES CHARACTERISTIQUES TECHNIQUES se trouve sur le (:oté de la porte du LAVE-VAISSELLE. Les données techniques et d'identification de l'appareil y figurent.

CONSULTEZ-LA avant de proceder aux raccordements electriques.

Raccordements electriques

Les raccordements électriques doivent être effectués par un spécialiste connaissant les dispositions lègales et les exigences réglementaires requises dans chaque pays.

Attention

Avant d'entrepreneire l'installation de l'appareil et d'effectuer les raccordements électriques et le raccordement del'eau, il est très important de tener compte des caractéristiques du LAVE-VAISSELLE, étant donné que s'il est HABILLABLE ou INTEGRABLE, vous devrez effectuer une série d'opérations préalables pour assurer une installation parfaite de l'appareil.

Déballage

Retirez soigneusement tous les éléments qui protègent l'appareil.

Si vous lave-vaisselle est integrable, retirer les cornières situés dans la partie inférieure du Lave-vaisselle (Fig 2).

Retirez les éléments de fixation des paniers.

Lave-vaisse indépendants

Introduction

Nos LAVE-VAISSELLE INDEPENDANTS ont ete concus pour que vous puissiez les placer, isoles, a l'endroit le plus adequat, en fonction de vos besoins.

Dimensions

La Figure 2 donne les dimensions de l'appareil. Consultez-la, cela vous facilitera l'installation.

Mise à niveau et positionnement

Avant de proceder à l'installation du LAVEVAISSELLE, il est fondamental d'en reglercorrectement l'assise au sol et la perpendicularite.

Mettez l'appareil à niveau en compensant les eventuelles irrégularités du sol.

Pour cela, reglez la hauteur des pieds situés dans la partie inférieure del'appareil (Fig. 7) (0÷ 20mm)

L'inclinaison ne doit pas dépasser 2% .

Après avoir effectué ces opérations, procédez aux raccordements d'électricité et d'eau en suivant les instructions.

Lave-vaissehabillables

Introduction

Nos LAVE-VAISSELLE HABILLABLES sont concus pour être places soit séparément soit au sein des autres meubles de votre cuisine; dans ce cas, vous pourrez, en effectuant quelques opérations simples, l'adapter à la décoration et à la disposition du reste de votre mobilier de cuisine.

Dimensions

La (Fig. 2) indique les dimensions de l'appareil et la (Fig. 5) donne les dimensions minimum du meuble.

Mise à niveau et positionnement

Avant de procédé à l'installation du LAVE-

VAISSELLE, il est fondamental d'en régler correctement l'assise au sol et la perpendiculature.

Mettez l'appareil à niveau en compensant les eventuelles irrégularités du sol.

Pour cela, reglez la hauteur des pieds situés dans la partie inférieure del'appareil (Fig. 7) (0÷ 20mm)

L'inclinaison ne doit pas dépasser 2 %

Décoration de la porte

Afin que le LAVE-VAISSELLE ne brise pas l'ambiance decorative de votre cuisine, vous pouvez poser sur la porte, des revêtements décoratifs assorted au reste des meubles.

Ces revêtements peuvent avoir une épaisseur de jusqu'à 4,5 mm.

Opérations pour l'habillage de la porte

1. • Retirez le cadre de la porte du lave-vaisse, après avoir défait les vis, comme indiqué à la figure 3.
     2.- Préparez le panneaux aux mesures individues à la figure 3 (597 x 587 mm.).
     3.- Posez le panneau besoini et revissez le cadre.

Une fois ces opérations terminées, effectuez les raccordements d'électricité et d'eau en suivant les instructions.

Lave-vaisselle encastrables

Introduction

Nos LAVE-VAISSELLE ENCASTRABLES, même s'illes peuvent etre installés seuls, on ete concus pour que yous le placiez parmi les meubles de voitre cuisine, sous le plan de travail. Pour cela, et grace a une série d'opérations simples, yous pouvez l'adapter a la decoration des meubles et l'aligner sur les portes du mobilier de voitre cuisine.

Dimensions

La figure 5 indique les mesures de l'appareil

et les dimensions minimum du meuble; consultez-les, cela vous facilitera les opérations.

Pour encastrer l'appareil sous un plan de travail, démonter le plateau supérieur en desserrant les deux vis de la figure 4 et retirer également le contre-poids placé dans la partie supérieur de la machine (F ig.2).

Vous pouvez ensuite utiliser ces vis pour fixer l'appareil au plan de travail et assurer la stabilité du lave-vaisselle.

Mise à niveau et positionnement

Consultez le chapitre Mise à niveau et positionnement des Lave-vaisselle indépendants et habillables.

Décoration de la porte

Afin que le LAVE-VAISSELLE ne brise pas l'ambiance decorative de votre cuisine, vous pouvez poser sur la porte, des revêtements décoratifs assorted au reste des meubles.

Ces revêtements peuvent avoir une épais-.
seur de jusqu'a 4,5 mm.

Habillage et ajustage de la porte

1. Retirez le cadre de la porte du lave-vaisse-lle après avoir defait les vis, comme indiqué à la figure 6.
   2.- Decoupez le panneau décoratif en fonction de la hauteur (h) nécessaire pour l'aligner sur les armoires voisines.
   3.- Préparez le cadre de la porte et raccourcissez en les sciant les extrémites supérieures à la même hauteur (h) que le panneau décoratif.
   4.- Ajustez à la hauteur (h) le supplément inférieur de la porte.
   5.- Posez le panneau décoratif sur la porte et fixez le cadre, puis marquez à nouveau la position des nouveaux trouss sur la porte, percez avec une mêche de 0,25 mm et revissez le cadre.

Remarque

Si le lave-vaisselle va etre encastre dans une

rangee de meubles de cuisine à plinthe unique, cette option est possible mais il faut tener compte de:

1.-Retirez la plinthe (1) et les supports pieds (2) après avoir defait les vis (como indique a la Fig. 1).
2.-N'oubliez pas de passer les pieds règlâbles de la Position A à la Position B.
3.-Posez la plinthe du meuble de cuisine après l'avoir découverte à la mesure souhaitatione ( comme indiqué à la Fig. 4).

Une fois ces opérations faites, effectuez les raccordements d'électricité et d'eau suivant les instructions.

Lave-vaisselle intégrables

Nos LAVE-VAISSELLE INTEGRABLES sont concus pour que le revêtement de la porte et du bandeau de commandes coincide avec la forme et les dimensions d'un module de cuisine de 60 cm de large, avec porte et tiroir dans la partie supérieure.

Pour cela, vous devrez effectuer les opérations suivantes:

Dimensions

La Figure 5 indique les mesures del'appareil et les dimensions minimum du meuble; consultez-la, cela vous facilitera les opérations. Si votre lave-vaisselle est integrable, retirer les cornières situés dans la partie inférieure du Lave-vaisselle (Fig 2).

Mise à niveau et positionnement

Consultez le chapitre Mise à Niveau et Positionnement des Lave-vaiselle indépendants et habillables.

Opérations pour l'intégration du lave-vaisselle

Réglage en hauteur du lave-vaisselle

Faites tourner les pieds B du lave-vaisselle dans le sens contraire de celui des aiguilles d'une montre jusqu'à ce que la partie supérieure de l'appareil entre en contact avec la partie inférieure du plan de travail du meuble de cuisine (Fig. 7).

De cette façon on peut régler le LAVEVAISELLE jusqu'à 870 mm. en hauteur.

Calage du bandeau de commandes (Fig. 8)

Cette opération consiste à caler le Bandeau de Commandes du Lave-vaisselle jusqu'à ce que sa hauteur s'aligne sur celle du panneau du tiroir du meuble de cuisine.

Pour effectuer cette opération, utilisez les raglettes et les vis livrées à l'intérieur de l'appareil.

Si la hauteur du panneau du tiroir est de 110 mm, aucun calage n'est nécessaire.

Si la hauteur est supérieure, ajoutez des raglettes (cale A = 5mm ;cale B = 10mm) de maniere a avoir des modules de 5mm et ajustez au niveau des tiroirs des meubles voisins (Fig.8).

Une fois ces opérations effectuees, il faudra tenir compte du fait que, lorsque vous poserez le Revetement Porte, la partie inférieure de ce dernier doit se trouver au ras de la plinthe des meubles de cuisine.

Intégration du lave-vaisse

NOTE:

Les poids maximum et minimum recom
mandés pour le revêtement -porte à
installer sur les lavevaisselle sont de:

-maximum:6,5Kg

-minimum: 4,5 Kg

Les opérations et vérifications precedentes étant terminées,procèdez à l'intégration du lave-vaisselle. Pour ce faire, effectuez les opérations suivantes:

1.-Mettez en place la protection en plastique du plan de travail dumeuble, fournie avec l'appareil (Fig. 9).

Cette protection empêchera que les buées produites par le lave-vaisselle n'endommagent la partie interieure du plan de travail du meuble de cuisine.

1. • Al'aide du gabarit fourni avec l'appareil, marquez au dos du RevItement-Panneau les points ou seront placés les supports de fixation au lave-vaisselle (Fig. 10).

N.B.:

Lors de la pose du revêtement de façon, il faut tener du calage ou non du Bandeau de Commandes du Lave-vaisselle avec des règlettes.

A) S'il n'y a pas de calage, faites coïncider la réfERENCE 0 du bord du gabarit avec le bord supérieur du RevItement-Porte.
B) Si, au contraire, vous avez calè le Bandeau de Commandes, faites coïncider les références marquées sur le gabarit (de 5 mm) en fonction du nombre de règlettes mises en place, avec le bord supérieur du Revêtement-Porte.
3.- Placez le gabarit en le maintainant et marquez la position des trous. Percez ensuite les trous avec une mèche de 2,5 mm et vissez les supports au revêtement en vous assurant que la partie courbe du support est orientée vers le haut (bord Y, Fig. 11).

Attention! Limitez la profondeur des trous.

4.- Prenez le Revêtement-Porte en orientant le bord (Y) vers le haut puis introduizez les supports dans le logement dont dispose la porte. Tirez alors le revêtement vers le haut jusqu'à ce qu'il touche le bandeau de commandes et assurez-vous que tous les supports sont bien fixés dans les logements de la porte (Fig. 12).
5.- Ouvrez lentement la porte du lave-vaisse tout en maintainant le revêtement puis fixez ce dernier à l'aide des vis fournies en veillant à l'alignement du panneau par rapport à la porte (Fig. 13).

N.B.:

Pour adapter le lave-vaisselle à une rangée de meubles de cuisine à plinthe unique, effectuez les opérations suivantes:

6.- Mettez en place la plinthe du meuble de cuisine après l'avoir découverté à la mesure souhaitation (Fig. 4).
7.- Fixation du plan de travail (Fig. 14)
8.- Verification du fonctionnement (Fig. 15).

Lorsque ces pieces sont fixées au lave-vaisse, celui-ci est prét pour son intégration définitive.

Une fois ces opérations faites, effectuez les raccordements d'électricité et d'eau, en suivant les instructions.

Ces figures peuvent également être consultées sur le gabarit fourni avec l'appareil.

Raccordementaurereau d'eau

Pour raccorder le LAVE-VAISSELLE au réseau d'eau, il faut utiliser le TUYAU D'ALIMENTATION fourni avec la machine et le brancher à un robinet d'eau ayant une sortie filtée R 3/4". (Fig. 16).

La pression de fonctionnement doit être comprise entre 4,9 et 98N / cm^2 .Si la pression est plus importante, posez une vanne de reduction de pression, que vous trouverez dans le commerce.

Très important

Le tuyau d'arrivée d'eau ne doit être ni plié ni étrangèle car cela pourrait empêcher le remplissage du lave-vaisselle.

Entree d'eau chaude

Bien qu'il soit préférible de raccorder l'appareil à l'eau froide, certains modèles peuvent être raccordés indistinctement à l'eau froide ou l'eau chaude (maxi. 60^ ). Dans ce cas, consultez votre revendeur.

Raccordement de la vidange

Le RACCORDEMENT DE LA VIDANGE se fait à l'aide d'un tuyau coude replissant les conditions suivantes:

1. • La longueur du tuyau doit être inférieure à 3 metres.
     2.- L'extrémitè du tuyau de vidange doit se trouver à une hauteur entre 0,5 m et 1 m du sol (Fig. 17).
     3.- Il est nécessaire de poser un siphon pour éviter toute remontée d'odeurs par le conduit de vidange.
     4.-Evitez les coudes et étranglements qui empêchent la libre évacuation de l'eau.

Très important

Après avoir effectué le raccordement, assurez-vous que le coude du tuyau est bien fixé à la sortie afin d'éviter les fuites d'eau et le risque d'une éventuelles inondation.

Raccordement electrique

Nos LAVE-VAISSELLE peuvent supporter une intense maximum de 16 A. LA PRISE DE TERRE EST DONC INDISPENSABLE.

Le FIL D'ALIMENTATION de la machine est doté d'une mise à la terre qu'il est nécessaire de raccorder à une prise assurant la continuité à la terre.

Avant de brancher la machine, il faut s'assurer que la tension du domicile coincide avec la tension de fonctionnement du LAVE-VAISSELLE.

Ce renseignement apparait sur la PLAQUE DE CHARACTERISTIQUES située sur le cote de la porte du Lave-vaisselle.

Sile cable d'alimentation est endommagé, il doit être remplace. Le fabricant, un membre de son Service Technique ou de son personnel/agree sont les seuls à pouvoir proceder à sa substitution.

LE FABRICANT DECLINE TOUTE RESPONSABILITE EN CAS DE NON OBSERVATION DE CES NORMES.

Ce lave-vaisse remplit les dispositions de la Directive Européenne 87/308/CEE concernant les perturbations radioélectriques.
