PHVR6 NH5F IN - Four PRIVILEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable
Marque	PRIVILEG
Modèle	PHVR6 NH5F IN
Fonctions principales	Convection naturelle, Convection forcée, Gril, Gratin, Décongélation, Hydrocleaning, Éclairage
Niveaux de cuisson	4 niveaux avec supports de grille amovibles
Accessoires fournis	Grille métallique, plaque de cuisson/lèchefrite
Éclairage intérieur	Ampoule à incandescence 25-40 W / 230 V type E-14, T300 °C ou halogène 20-40 W / 230 V type G9, T300 °C
Porte	Amovible pour faciliter le nettoyage
Hydrocleaning	Cycle de nettoyage basse température avec vapeur (200 ml d'eau, 35 min à 90 °C)
Alimentation électrique	230 V ~ 50 Hz
Plaque signalétique	Présente sur l'appareil (ne pas enlever)
Consignes de sécurité	Disponibles sur docs.whirlpool.eu
Guide d'utilisation et d'entretien	Téléchargeable sur docs.whirlpool.eu
Service après-vente	Contact via le livret de garantie ; indiquer les codes de la plaque signalétique
Nettoyage des surfaces extérieures	Chiffon microfibre humide avec détergent pH neutre si nécessaire
Nettoyage des surfaces intérieures	Après chaque utilisation, essuyer avec chiffon humide ; utiliser Hydrocleaning si besoin
Démontage de la porte	Ouvrir complètement, abaisser les loquets, fermer partiellement, tirer vers le haut pour dégager
Remplacement de l'ampoule	Débrancher, dévisser le couvercle, remplacer l'ampoule, revisser, rebrancher
Dépannage de base	Vérifier l'alimentation électrique, éteindre/rallumer le four

FOIRE AUX QUESTIONS - PHVR6 NH5F IN PRIVILEG

Comment préchauffer le four ?

Tournez le bouton de sélection sur la fonction désirée, puis le bouton thermostat sur la température choisie. Le voyant thermostat s'allume pendant le préchauffage et s'éteint une fois la température atteinte. Placez les aliments seulement après l'extinction du voyant.

Comment utiliser la fonction Hydrocleaning ?

Versez 200 ml d'eau potable au fond du four froid. Sélectionnez la fonction Hydrocleaning (35 minutes à 90 °C). Une fois le cycle terminé, laissez refroidir 15 minutes, puis essuyez les saletés avec un chiffon humide.

Comment remplacer l'ampoule du four ?

Débranchez l'appareil. Dévissez le couvercle de l'ampoule. Remplacez par une ampoule de type 25-40 W/230 V E-14 ou halogène 20-40 W/230 V G9, T300 °C. Revissez le couvercle et rebranchez.

Comment enlever et remettre la porte du four ?

Ouvrez complètement la porte, abaissez les loquets pour les déverrouiller. Fermez partiellement la porte, puis tenez-la fermement des deux mains (évitez la poignée). Tirez vers le haut pour dégager. Pour remettre, alignez les crochets des charnières sur leurs appuis, abaissez la porte, ouvrez-la complètement et relevez les loquets.

Que faire si le four ne fonctionne pas ?

Vérifiez l'alimentation électrique (pas de panne de courant, prise branchée). Éteignez complètement le four (boutons sur O) puis rallumez. Si le problème persiste, consultez le guide de dépannage en ligne ou contactez le service après-vente.

Quels accessoires sont fournis avec le four ?

Le four est livré avec une grille métallique et une plaque de cuisson/lèchefrite. Le nombre et le type exacts peuvent varier selon le modèle. Des accessoires supplémentaires sont disponibles auprès du service après-vente.

Comment nettoyer les surfaces intérieures du four ?

Après chaque utilisation, laissez refroidir le four puis essuyez les résidus avec un chiffon humide. Pour les saletés tenaces, utilisez la fonction Hydrocleaning. N'utilisez pas de nettoyeur vapeur, de laine d'acier ou de produits abrasifs.

Quelles sont les fonctions de cuisson disponibles ?

Le four propose : Convection naturelle (cuisson sur une grille), Convection forcée (cuisson homogène sur plusieurs niveaux), Gril (biftecks, brochettes), Gratin (gros morceaux de viande), Décongélation, Hydrocleaning (nettoyage vapeur) et Éclairage.

Comment utiliser le four pour la première fois ?

Retirez les protections et accessoires. Faites chauffer le four vide à 250 °C en convection forcée pendant 1 heure pour éliminer les odeurs de fabrication. Aérez la pièce après. L'appareil est alors prêt à l'emploi.

Où télécharger le guide d'utilisation complet ?

Rendez-vous sur docs.whirlpool.eu et entrez le code commercial du produit (modèle PHVR6 NH5F IN) pour télécharger le Guide d'utilisation et d'entretien. Le code QR au dos de l'appareil donne également accès à ce site.

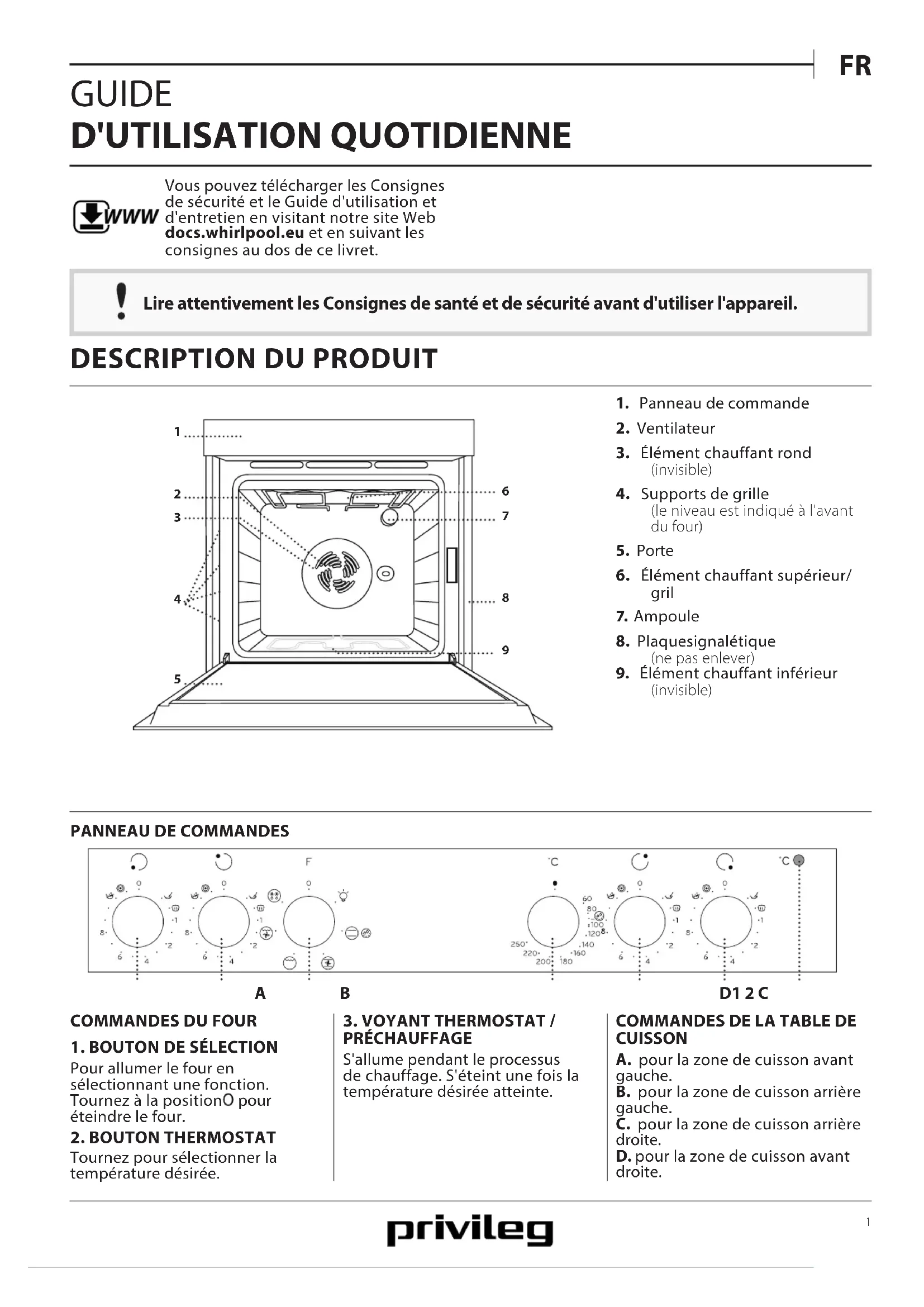

MODE D'EMPLOI PHVR6 NH5F IN PRIVILEG

Vous pouvez télécharger les Consignes de sécurité et le Guide d'utilisation et d'entretien en visitant notre site Web docs.whirlpool.eu et en suivant les consignes au dos de ce livret.

Lire attentivement les Consignes de santé et de sécurité avant d'utiliser l'appareil.

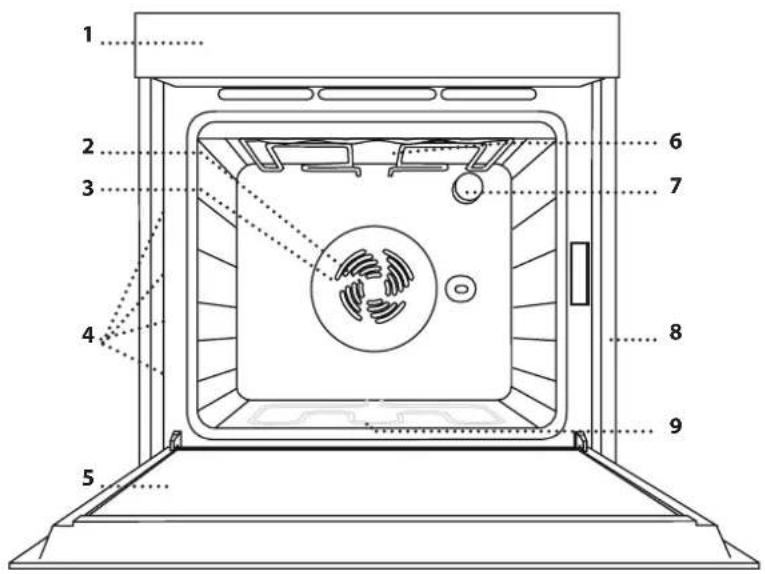

DESCRIPTION DU PRODUIT

1 2 3 4 5 6 7 8 9

1. Panneau de commande
2. Ventilateur
3. Élément chauffant rond (invisible)
4. Supports de grille (le niveau est indiqué à l'avant du four)
5. Porte
6. Élément chauffant supérieur/gril
7. Ampoule
8. Plaquesignalétique (ne pas enlever)
9. Élément chauffant inférieur (invisible)

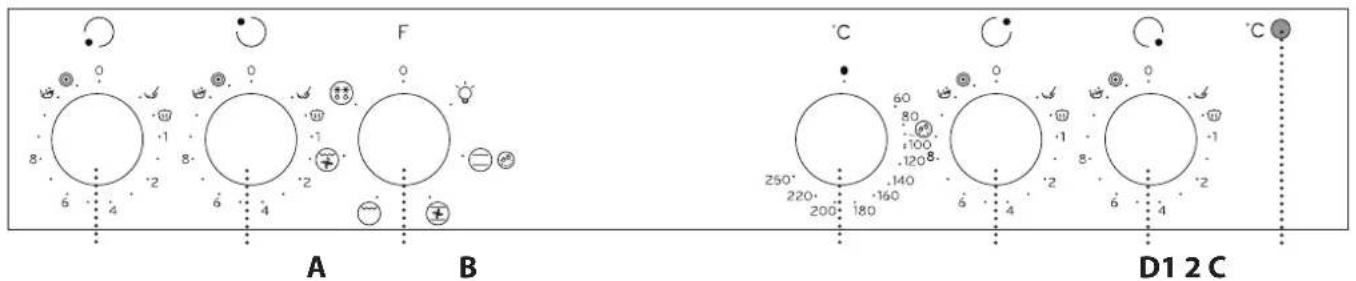

PANNEAU DE COMMANDES

A B C D1 2 C

COMMANDES DU FOUR

1. BOUTON DE SÉLECTION

Pour allumer le four en sélectionnant une fonction. Tournez à la positionO pour éteindre le four.

2. BOUTON THERMOSTAT

Tournez pour sélectionner la température désirée.

3. VOYANT THERMOSTAT / PRÉCHAUFFAGE

S'allume pendant le processus de chauffage. S'éteint une fois la température désirée atteinte.

COMMANDES DE LA TABLE DE CUISSON

A. pour la zone de cuisson avant gauche.
B. pour la zone de cuisson arrière gauche.
C. pour la zone de cuisson arrière droite.
D. pour la zone de cuisson avant droite.

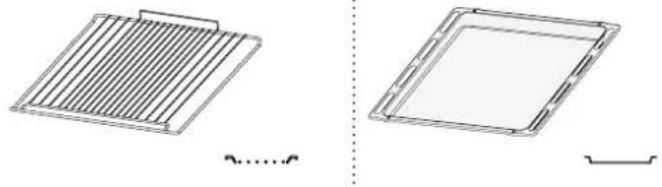

GRILLE MÉTALLIQUE PLAQUE DE CUISSON

Le nombre et type d'accessoires peuvent varier selon le modèle acheté.

Pour les accessoires qui ne sont pas fournis, il est possible de les acheter séparément auprès du Service Après-Vente.

INSÉRER LA GRILLE MÉTALLIQUE ET LES AUTRES ACCESSOIRES

- Insérez la grille métallique horizontalement en la glissant sur les supports de grille; assurez-vous que le côté avec le bord relevé est placé vers le haut.

- Les autres accessoires, comme la plaque de cuisson, sont insérés à l'horizontal, de la même manière que la grille métallique.

ENLEVER ET REPLACER LES SUPPORTS DE GRILLE

- Pour enlever les supports de grille, enlevez les vis de fixation (selon le modèle) sur les deux côtés à l'aide d'une pièce de monnaie ou d'un outil. Soulevez les supports et sortez les parties inférieures de leurs appuis : Les supports de grille peuvent maintenant être enlevés.

- Pour replacer les supports de grille, vous devez en premier les replacer dans leur appui supérieur. En les maintenant soulevés, glissez-les dans le compartiment de cuisson, abaissez-les ensuite dans leur appui inférieur. Replacez les vis de fixation

FONCTIONS

OFF

Pour éteindre le four.

ÉCLAIRAGE

Pour allumer/éteindre la lumière du four.

CONVECTION NATURELLE

Pour cuire tout type de plat sur une seule grille.

HYDROCLEANING

Pour éliminer la saleté créée par la cuisson au moyen d'un cycle basse température. L'action de la vapeur créée lors de ce cycle de nettoyage à basse température spécial permet d'enlever la saleté et les résidus d'aliments plus facilement. Versez 200 ml d'eau potable au fond du four et utilisez la fonction pendant 35' à 90°C. Lancez la fonction lorsque le four est froid et laissez-le refroidir 15 minutes.

CONVECTION FORCÉE

Pour cuire des viandes et des tartes contenant une garniture liquide (salée ou sucrée) sur une seule grille et des pizzas sur une ou deux grilles. Cette fonction permet d'obtenir une base et un dessus également dorés et croustillants. Pour une cuisson sur deux niveaux, inversez les plats à mi-cuisson pour obtenir un résultat plus homogène.

GRIL

Pour cuire des biftecks, des brochettes, et des saucisses, faire gratiner des légumes et griller du pain. Pour la cuisson de la viande, nous vous conseillons d'utiliser une lèchefrite pour recueillir les jus de cuisson : Placez la lèchefrite, contenant 500 ml d'eau, sur n'importe quel niveau sous la grille.

GRATIN

Pour griller de gros morceaux de viande (gigots, rôti de bœuf, poulet). Nous vous conseillons d'utiliser une lèchefrite pour recueillir les jus de cuisson : Placez la lèchefrite, contenant 500 ml d'eau, sur n'importe quel niveau sous la grille. Le tournebroche (selon le modèle) peut être utilisé avec cette fonction.

DÉCONGÉLATION

Pour accélérer la décongélation des aliments.

UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS

Un nouveau four peut dégager des odeurs provenant de la fabrication : ceci est parfaitement normal.

Avant de cuire des aliments, nous vous conseillons de chauffer le four à vide pour éliminer les odeurs.

Enlevez les cartons de protection ou les pellicules transparentes du four, et enlevez les accessoires qui se trouvent à l'intérieur.

Chauffez le four à 250 °C pour environ une heure en utilisant la fonction « Convection forcée ». Le four doit être vide durant cette opération.

Suivez les directives pour régler correctement la

fonction.

Veuillez noter : Nous vous conseillons d'aérer la pièce après avoir utilisé l'appareil pour la première fois.

UTILISATION QUOTIDIENNE

1. SÉLECTIONNER UNE FONCTION

Pour sélectionner une fonction, tournez le bouton de sélection sur le symbole de la fonction désirée.

2. ACTIVER UNE FONCTION

Pour lancer la fonction que vous avez sélectionnée, tournez le bouton du thermostat pour régler la température requise.

Pour interrompre la fonction en tout temps ou éteindre le four, tournez le bouton de sélection et le bouton du thermostat à O et

3. PRÉCHAUFFAGE

Une fois la fonction lancée, le voyant du thermostat s'allume pour vous indiquer que le préchauffage est en cours.

À la fin du processus, le voyant du thermostat s'éteint pour vous indiquer que le four a atteint la température désirée : vous pouvez maintenant placer les aliments à l'intérieur et débuter la cuisson.

Veuillez noter : Placer les aliments dans le four avant la fin du préchauffage peut affecter la qualité de la cuisson.

• FONCTIONNEMENT DE LA TABLE DE CUISSON

(suivez les instructions qui accompagnent la table de cuisson).

Tournez le bouton de commande de la plaque chauffante sélectionnée dans le sens horaire jusqu'à la position désirée.

Le panneau de commandes du four présente 4 boutons réglables pour le fonctionnement de la table de cuisson. Les boutons de commande de la table de cuisson portent une échelle numérique correspondant à différentes puissances, ainsi qu'une série de symboles de fonction.

CHAUFFAGE LENT

Utilisez cette fonction pour faire lever une pâte, ramollir une plaquette de beurre dur sortie du réfrigérateur, réchauffer un biberon ou le repas d'un bébé, fabriquer du yaourt, faire fondre du chocolat, etc. Cette fonction est disponible uniquement lorsque l'indicateur de chaleur résiduelle est allumé. Vérifiez que l'indicateur de chaleur résiduelle de la zone de cuisson que vous désirez utiliser est allumé. Positionnez le bouton sur 📋. Pour désactiver la fonction, changez la position du bouton.

MAINTIEN AU CHAUD

Cette fonction permet de maintenir la température du four à 60 °C jusqu'à la fin de la cuisson. Pour sélectionner cette fonction, réglez le bouton sur

ÉBULLITION RAPIDE

Cette fonction permet d'amener rapidement l'eau à ébullition et reste active pendant la durée prédéfinie. Dès que la durée de cuisson est écoulée, la table de cuisson retourne automatiquement à la puissance maximale. La fonction Ébullition rapide peut également être activée une fois que vous avez déjà commencé à cuisiner. Important : Veillez à placer l'ustensile de cuisson sur la zone de cuisson avant d'activer la fonction Ébullition rapide. À défaut, vous risqueriez d'endommager la surface vitrocéramique. Les performances spécifiées pour la fonction Ébullition rapide sont garanties pour tous les types de tables de cuisson vitrocéramiques. Pour activer la fonction, placez la cocotte sur la zone de cuisson désirée et réglez le bouton sur. Pour désactiver la fonction, changez la position du bouton.

MULTI ZONE

Disponible sur les plaques chauffantes avant gauches et arrière gauches. Ceci permet d'étendre la zone chauffante de la table de cuisson de façon à permettre l'utilisation de casseroles ou de plats de cuisson de grande taille, de forme ovale ou rectangulaire. Pour sélectionner cette fonction : Tournez le bouton sur Ⓞ et patientez jusqu'à ce que le voyant de chaleur résiduelle de la plaque chauffante commence à clignoter. Pour activer la triple zone (si présente), attendez que le clignotement du voyant s'accélère. Sélectionnez la puissance désirée en tournant le bouton dans le sens inverse des aiguilles d'une montre. Le voyant de chaleur résiduelle reste allumé, indiquant que la table de cuisson est allumée. Pour supprimer cette fonction, positionnez le bouton sur O.

Veuillez noter : La fonction Multizone n'est active qu'en correspondance des foyers double ou triple zone.

TABLEAU DE CUISSON

RECETTE FONCTION		PRÉCHAUF-FER	TEMPÉRATURE(°C)	DURÉE(MIN)	NIVEAUET ACCESSOIRES
Gâteaux à pâte levée		Oui 160 - 180 35 - 55			2
		Oui 150 - 170 30 - 90 *			3 1
Gâteaux fourrés(gâteau au fromage, strudel, tarte aux pommes)		Oui 150 -190 30 - 85			2
		Oui 150 - 190 35 - 90 *			3 1
Biscuits/Tartelettes		Oui 170 - 180 15 - 40			3
		Oui 150 - 175 20 - 45 *			3 1
Chouquettes		Oui 180		30 - 40	3
		Oui 170 - 190 35 - 45 *			3 1
Meringues		Oui 90		120 - 130	3
		Oui 90		130 - 150 *	3 1
Pain/Pizza/Fougasse		Oui 190 - 250 15 - 50			2
		Oui 190 - 250 25 - 45 *			3 1
Pizza congelée		Oui 250		10 - 15	2
		Oui 250		10 - 20 *	3 1
Tourtes(tourte aux légumes, quiche)		Oui 175 - 200 40 - 50			2
		Oui 180 - 190 40 - 55 *			3 1
Vol-au-vent/Feuilletés		Oui 180 - 200		20 - 30	3
		Oui 180 - 190 20 - 40 *			3 1
Lasagnes / pâtes cuites / cannellonis / tartes		Oui 190 - 200		40 - 65	2
Agneau / veau / bœuf / porc 1 kg		Oui 190 - 200		90 - 110	2
Poulet / lapin / canard 1 kg		Oui 190 - 200		65 - 85	2
Dinde / oie 3 kg		Oui 190 - 200		140 - 180	1 / 2
Poisson au four / en papillote (filet, entier)		Oui 180 - 200		40 - 60	2

ACCESSOIRES	Grille métallique	Plat de cuisson sur la grille métallique	Plaque de cuisson/lèchefrite ou plat de cuisson sur grille métallique	Lèchefrite / Plaque de cuisson	Lèchefrite / Plaque de cuisson contenant 200 ml d'eau
RECETTE FONCTION		PRÉCHAUF-FER	TEMPÉRATURE(°C)	DURÉE(MIN)	NIVEAUET ACCESSOIRES
Légumes farcis(tomates, courgettes, aubergines)		Oui 175 - 200 50 - 60			2
Rôtie Oui 200 2 - 5					4
Filets de poisson / biftecks		Oui	200	30 - 40 **	4 3
Saucisses / brochettes / côteslevées / hamburgers		Oui 200 30 - 50 **			4 3
Poulet rôti 1 - 1,3 kg		-	200	55 - 70 **	2 1
Rôti de bœuf saignant 1 kg		-	200	35 - 50 ***	2
Cuisse d'agneau / Jarrets		-	200	60 - 90 ***	2
Pommes de terre rôties		-	200	45 - 55 ***	2
Légumes gratinés		-	200	20 - 30	2
Lasagnes & Viandes		Oui	200	50 - 100 ****	3 1
Viandes & Pommes de terre		Oui	200	45 - 100 ****	3 1
Poisson & légumes		Oui	180	30 - 50 ****	3 1

* Changez les niveaux à mi-cuisson
* Tourner les aliments à mi-cuisson.
*** Au besoin, retournez les aliments aux deux tiers de la cuisson.
**** Temps approximatif : les plats peuvent être retirés du four en tout temps, selon vos préférences personnelles.

www Téléchargez le Guide d'utilisation et d'entretien en visitant notre site Web docs.whirlpool.eu pour consulter le tableau de recettes testées pour les institutions d'évaluation conformément à la norme CEI 60350-1.

FONCTIONS	Convection naturelle	Gril	Gratin	Convection forcée
ACCESSOIRES	Grille métallique	Moule à gâteaux sur la grille	Plaque de cuisson ou moule à gâteaux sur la grille métallique	Plaque de cuisson contenant 500 ml d'eau

COMMENT LIRE LE TABLEAU DE CUISSON

Le tableau indique la meilleure fonction, les accessoires, et le niveau à utiliser pour la cuisson des différents types d'aliments.

Les temps de cuisson commencent au moment de l'introduction du plat dans le four et ne tiennent pas compte du préchauffage (s'il est nécessaire).

Les températures et temps de cuisson sont approximatifs et dépendent de la quantité d'aliments et du type d'accessoire. Pour commencer, utilisez les valeurs conseillées les plus basses, et si les aliments ne sont pas assez cuits, augmentez-les. Utilisez les accessoires fournis, et de préférence des moules à gâteau en métal foncés et des plats de cuisson. Vous pouvez aussi utiliser des plaques et accessoires en pyrex ou en céramique ; cependant, les temps de cuisson seront sensiblement plus longs.

CUIRE DES ALIMENTS DIFFÉRENTS EN MÊME TEMPS

La fonction « Convection forcée » permet de cuire simultanément plusieurs aliments nécessitant la même température (par exemple : poisson et légumes), sur différentes grilles. Inversez les niveaux aux deux tiers de la cuisson si nécessaire. Sortez les aliments nécessitant un temps de cuisson plus court et laissez la cuisson continuer pour ceux dont le temps de cuisson est plus long.

NETTOYAGE ET ENTRETIEN

Pour plus d'information, téléchargez le Guide d'utilisation et

d'entretien à partir de docs.whirlpool.eu

Assurez-vous que l'appareil est froid avant de le nettoyer ou d'effectuer des travaux d'entretien.

N'utilisez pas de nettoyeur à vapeur.

N'utilisez pas de laine d'acier, de tampons à récurer abrasifs, ou des détergents abrasifs ou corrosifs, ils pourraient endommager les surfaces de l'appareil.

Utilisez des gants de protection.

L'appareil doit être débranché de l'alimentation principale avant d'effectuer des travaux d'entretien.

SURFACES EXTÉRIEURES

- Nettoyez les surfaces à l'aide d'un chiffon en microfibre humide.

Si elles sont très sales, ajoutez quelques gouttes de détergent à pH neutre. Essuyez avec un chiffon sec.

- N'utilisez pas de détergents corrosifs ou abrasifs. Si l'un de ces produits entre en contact avec des surfaces de l'appareil, nettoyez immédiatement à l'aide d'un chiffon en microfibre humide.

SURFACES INTÉRIEURES

- Après chaque utilisation, laissez le four refroidir et nettoyez-le, de préférence lorsqu'il est encore tiède, pour enlever les dépôts ou taches laissés par les résidus de nourriture. Pour enlever la condensation qui se serait formée lors de la cuisson d'aliments avec une forte teneur en eau, laissez le four refroidir

complètement et essuyez-le avec un chiffon ou une éponge.

- Nettoyez le verre dans la porte avec un détergent liquide approprié.

- La porte du four peut être enlevée pour faciliter le nettoyage.

ACCESSOIRES

Faire tremper les accessoires dans de l'eau contenant un détergent à vaisselle; utilisez des gants de cuisine s'ils sont encore chauds. Utilisez une brosse à vaisselle ou une éponge pour enlever les résidus d'aliments.

REEMPLACEMENT DE L'AMPOULE

1. Débranchez le four.
2. Dévissez le couvercle de l'ampoule, remplacez l'ampoule, et revissez le couvercle.
3. Rebranchez le four à l'alimentation électrique.

Veuillez noter : Utilisez uniquement des ampoules à incandescence de 25-40W/230V type E-14, T300°C, ou des ampoules halogènes de 20-40W/230 V type G9, T300°C.

L'ampoule utilisée dans l'appareil est spécialement conçue pour les appareils électroménagers et ne convient pas pour l'éclairage d'une pièce de la maison (Règlement CE 244/2009). Ces ampoules sont disponibles auprès de notre Service après-vente.

- Ne manipulez pas les ampoules à halogène à mains nues, les traces laissées par vos empreintes pourraient les endommager. Avant d'utiliser le four, assurez-vous que le couvercle de l'ampoule a bien été remis en place.

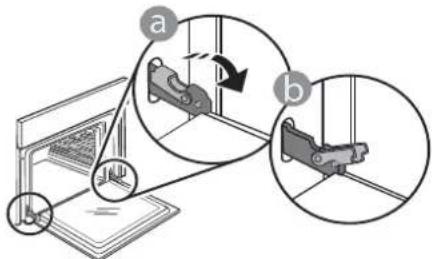

1. Pour enlever la porte, ouvrez-la complètement et abaissez les loquets jusqu'à qu'ils soient déverrouillés.

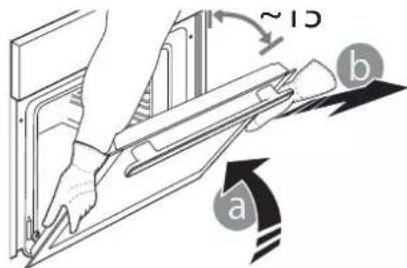

1. Fermez le plus possible la porte.

Tenez la porte fermement avec les deux mains – ne la tenez pas par la poignée.

Enlevez simplement la porte en continuant à la fermer tout en la tirant vers le haut jusqu'à ce qu'elle soit dégagée de ses appuis. Placez la porte de côté, l'appuyant sur une surface souple

~15 a b

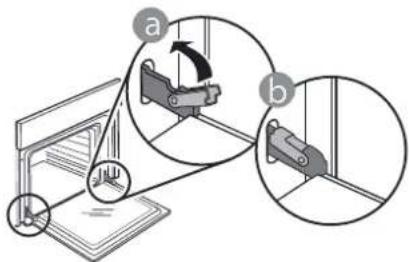

1. Réinstallez la porte en la plaçant devant le four pour aligner les crochets des charnières avec leurs appuis et attacher la partie supérieure sur son appui.

2. Abaissez la porte pour ensuite l'ouvrir complètement. Abaissez les loquets dans leur position originale : Assurez-vous de les abaisser complètement.

Appliquez une légère pression pour vous assurer que les loquets sont bien placés.

1. Essayez de fermer la porte et assurez-vous qu'elle est alignée avec le panneau de commande. Sinon, répétez les étapes précédentes : La porte pourrait s'endommager si elle ne fonctionne pas correctement.

GUIDE DE DÉPANNAGE

Pour plus d'information, téléchargez le Guide d'utilisation et d'entretien à partir de docs.whirlpool.eu

Problème Cause possible Solution
Le four ne fonctionne pas. Coupure de courant.Débranchez de l'alimentation principale.	Assurez-vous qu'il n'y a pas de panne de courant et que le four est bien branché.Éteignez puis rallumez le four pour voir si le problème persiste.

FICHE TECHNIQUE

www La fiche technique de l'appareil, incluant les taux d'efficacité énergétique, peuvent être téléchargées sur notre site Web docs.whirlpool.eu

COMMENT OBTENIR LE GUIDE D'UTILISATION ET ENTRETIEN

www Téléchargez le Guide d'utilisation et d'entretien sur notre site Web docs.whirlpool.eu (vous pouvez utiliser ce code QR), en précisant le code commercial du produit.

Une autre façon est de contacter notre Service Après-vente.

CONTACTER LE SERVICE APRÈS-VENTE

Vous pouvez trouver les informations pour nous

contacter dans le livret de garantie. Lorsque vous contactez notre Service Après-vente, veuillez indiquer les codes disponibles sur la plaque signalétique de l'appareil.

Model 1000000 ECL 2000000000000 X000000000000

400011022869

Imprimé en Italie
