MODE D'EMPLOI KV-29FX30B SONY

KV-25FX30B KV-29FX30B © 2001 by Sony Corporation 01Cov25;29FX30B.fm Page 2 Tuesday, July 31, 2001 6:43 PM 01FRKV25;29FX30B.fm. Page 3 Monday, June 4, 2001 5:05 PM Introduction Merci d'avoir choisi ce téléviseur couleur Sony à Ecran Plat FD Trinitron. Avant d'utiliser le téléviseur, lisez attentivement ce manuel et conservez-le pour vous y référer ensuite.

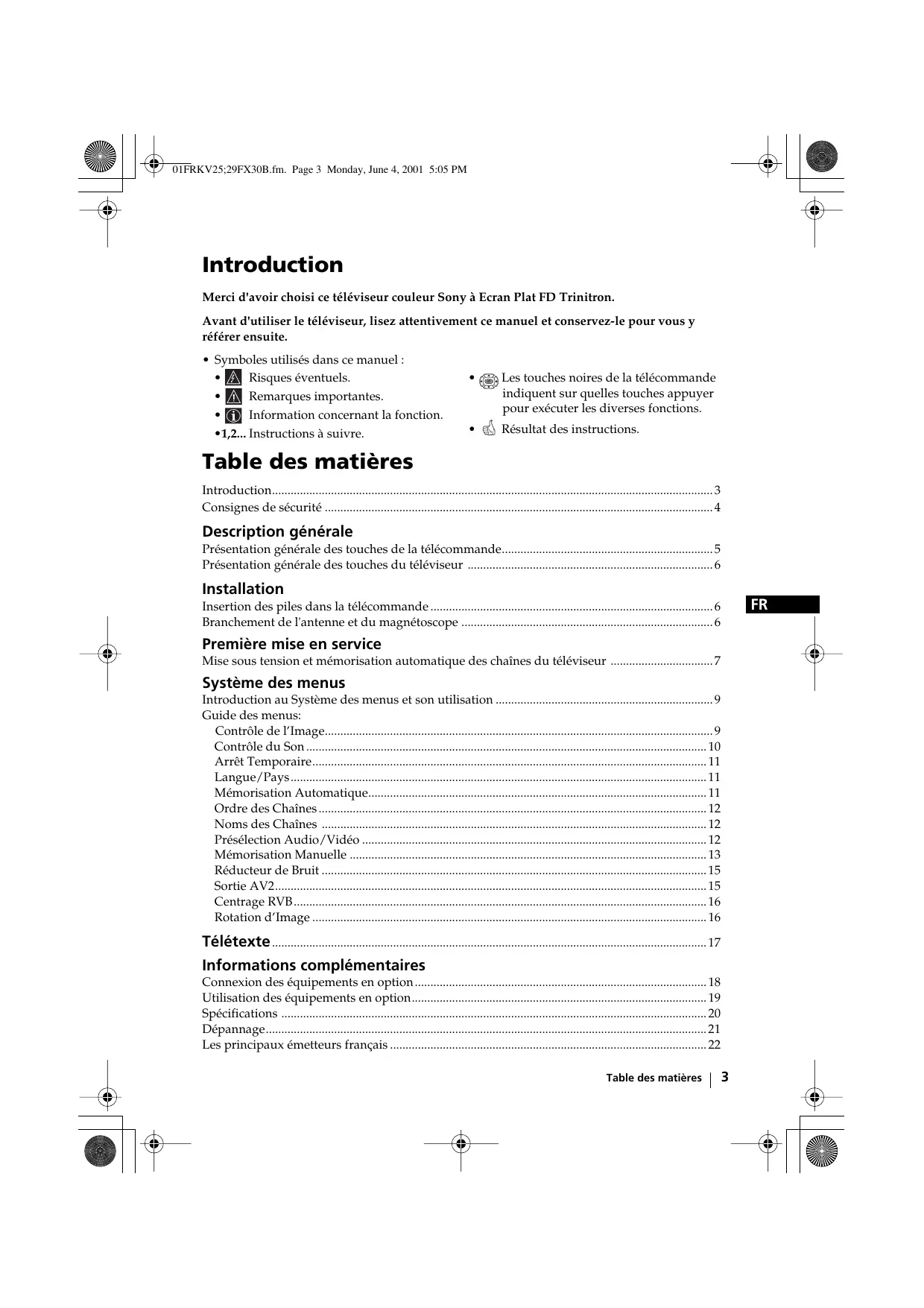

• Symboles utilisés dans ce manuel : Risques éventuels. Remarques importantes. Information concernant la fonction.
• 1,2... Instructions à suivre.

• Les touches noires de la télécommande indiquent sur quelles touches appuyer pour exécuter les diverses fonctions. Résultat des instructions. Table des matières Introduction p. 3
• Consignes de sécurité p. 4
• Description générale Présentation générale des touches de la télécommande p. 5
• Présentation générale des touches du téléviseur Installation p. 6

01FRKV25;29FX30B.fm. Page 4 Monday, June 4, 2001 5:05 PM Consignes de sécurité Ce modèle fonctionne uniquement sur tension secteur de 220-240 volts. Ne connectez pas trop d’appareils sur la même prise afin de ne pas risquer un incendie ou un choc électrique. Pour des raisons environnementales et de sécurité, il est recommandé de ne pas laisser le téléviseur en veille lorsque vous ne l’utilisez pas. Pour des périodes prolongées d’inutilisation, débranchez-le de la prise de courant. N’introduisez jamais aucun objet dans le téléviseur afin de ne pas risquer un choc électrique. Assurezvous de ne jamais renverser de liquide dans l’appareil. Si un liquide ou un objet pénétrait dans le téléviseur, débranchez-le par la prise secteur et ne l’utilisez plus avant sa vérification par le service après-vente. N’ouvrez pas le capot et le boîtier arrière du téléviseur. Contactez toujours le service après-vente en cas de problème. Pour votre sécurité, ne touchez aucune partie du téléviseur, cordon secteur ou câble d’antenne lors d’un orage. Pour écarter tout risque d’incendie ou d’électrocution, n’exposez pas le téléviseur à l’humidité ou à la pluie. N’obstruez jamais les orifices d’aération du téléviseur. Pour une aération correcte, laissez toujours un espace libre d’au moins 10 cm autour de l’appareil (surtout si vous l’encastrez dans un meuble). Ne posez jamais le téléviseur dans un endroit chaud, humide ou trop poussiéreux. Ne l’installez pas dans un endroit où il pourrait être soumis à des vibrations mécaniques. Nettoyez le téléviseur avec un chiffon doux légèrement humecté. N’utilisez pas de produits à base de benzine (essence industrielle), de diluant ou tous autres produits chimiques pour nettoyer votre téléviseur. Ne le frottez pas. Pour plus de sécurité, débranchez l’appareil avant de le nettoyer. Installez le téléviseur sur un meuble stable. Ne permettez pas aux enfants de monter dessus. Ne placez pas le téléviseur sur un côté ou sur la façade.

Consignes de sécurité Débranchez le téléviseur par la fiche d’alimentation. Ne tirez pas sur le cordon. Débranchez le téléviseur du courant secteur avant de le déplacer. D’une façon générale, pendant son transport évitez les vibrations et les déformations. Si le téléviseur tombait ou était endommagé, faites le vérifier immédiatement par le service après-vente. Pour ne pas risquer un incendie, éloignez du téléviseur tout objet inflammable ou lumière incandescente (par exemple des bougies). Prenez garde de ne pas placer des objets lourds sur le cordon d’alimentation afin de ne pas l’endommager. Nous vous recommandons de ne pas enrouler de cordon trop long autour des supports à l'arrière du téléviseur.

couvrez pas les zones d’aération du téléviseur avec des éléments tels que des rideaux, des journaux, etc… 01FRKV25;29FX30B.fm. Page 5 Monday, June 4, 2001 5:05 PM Présentation générale des touches de la télécommande Coupure du son Appuyez sur cette touche pour couper le son. Appuyez à nouveau pour le récupérer. Visualisation de l'information sur l'écran Appuyez sur cette touche pour présenter toutes les informations sur l'écran. Appuyez à nouveau pour les faire disparaître. Sélection des chaînes Appuyez sur ces touches pour sélectionner les chaînes. Pour des numéros de chaîne à deux chiffres, appuyez sur le deuxième chiffre rapidement. Appuyez sur -/-- et ensuite sur le premier et le second chiffre. Si vous vous trompez en introduisant le premier chiffre, introduisez cependant le deuxième chiffre (de 0 à

9) et répétez ensuite l'opération.

Sélection du mode TV Appuyez sur cette touche pour désactiver le télétexte ou l'entrée vidéo. Sélection du Télétexte Appuyez sur cette touche pour afficher le télétexte. Sélection du mode de son Appuyez plusieurs fois sur cette touche pour changer le mode de son. Sélection du mode d'image Appuyez plusieurs fois sur cette touche pour changer de mode d'image. Réglage du volume Appuyez sur cette touche pour régler le volume du téléviseur. Cette touche ne fonctionne qu'en mode télétexte. La fonction associée à cette touche ne fonctionne pas sur ce téléviseur. Eteindre temporairement le téléviseur Appuyez sur cette touche pour éteindre temporairement le téléviseur (le voyant de mise en veille s'éclairera). Appuyez à nouveau pour allumer le téléviseur à partir du mode veille (standby). Pour une meilleure économie d'énergie, il est conseillé d'éteindre complètement le téléviseur lorsqu'on ne l'utilise pas. En l'absence de signal antenne, si l'on n'appuie sur aucune touche, le téléviseur passera automatiquement en mode veille (standby) au bout de 15 minutes. Sélection de la source d'entrée Appuyez plusieurs fois sur cette touche jusqu'à ce que le symbole de la source d'entrée recherchée apparaisse sur l'écran. Retour à la dernière chaîne Appuyez plusieurs fois sur cette touche pour revenir à la dernière chaîne sélectionnée (la chaîne précédente doit avoir été visionnée pendant 5 secondes au moins).

Activation du Système des Menus Appuyez sur cette touche pour que le menu apparaisse sur l'écran. Appuyez à nouveau pour le désactiver. Touches de sélection du menu

• Lorsque MENU est activé : Monter d'un niveau Descendre d'un niveau Aller au menu ou à la sélection précédente Aller au menu ou à la sélection suivante OK Confirmer la sélection
• Lorsque MENU n'est pas activé : OK Présente une liste générale des chaînes. Sélectionnez la chaîne en et appuyez appuyant sur ensuite sur OK pour voir la chaîne sélectionnée. Sélection du format de l'écran Appuyez plusieurs fois sur cette touche pour passer du format de l'écran 4 : 3 (image conventionnelle) à une image au format 16 : 9. Sélection des chaînes Appuyez sur cette touche pour sélectionner la chaîne suivante ou la chaîne précédente. Outre les fonctions de télévision, toutes les touches de couleur sont aussi utilisées pour les fonctions de télétexte. Pour tout renseignement complémentaire, consultez le chapitre "Télétexte" de ce mode d’emploi. Description générale

01FRKV25;29FX30B.fm. Page 6 Monday, June 4, 2001 5:05 PM Présentation générale des touches du téléviseur Indicateur de mise en veille (standby) Prises entrée audio Interrupteur marche / arrêt Prise entrée vidéo Appuyez sur la marque couvercle pour voir les connecteurs. Prise casque Touche de mémorisation Touche de automatique et sélection de réinstallation des chaînes Touche de sélection de la source d'entrée Prise entrée S-vidéo Touches de contrôle du son Insertion des piles dans la télécommande Vérifiez que les piles sont correctement placées! Respectez l'environnement : déposez les piles usagées dans les conteneurs prévus à cet effet. Branchement de l'antenne et du magnétoscope Les câbles de connexion ne sont pas fournis.

magnétoscope OUT Pour de plus amples détails sur le branchement du magnétoscope, consultez le chapitre "Connexion des équipements en option" de ce mode d’emploi.

Le branchement par connecteur Péritel est présenté en option 01FRKV25;29FX30B.fm. Page 7 Monday, June 4, 2001 5:05 PM Mise sous tension et mémorisation automatique des chaînes du téléviseur La première fois que vous allumerez le téléviseur, une séquence de menus apparaîtra sur l'écran. Elle vous permettra de 1) sélectionner la langue des écrans de menus, 2) sélectionner le pays dans lequel vous désirez utiliser l'appareil, 3) régler l'inclinaison de l'image, 4) chercher et mémoriser automatiquement toutes les chaînes disponibles (émetteurs TV) et 5) modifier l'ordre dans lequel les chaînes (émetteurs TV) apparaissent sur l'écran. Cependant si, au bout d'un certain temps, vous devez à nouveau changer la langue des menus ou de pays, reprendre la mémorisation automatique (en cas de déménagement par ex.) ou modifier l'ordre des canaux, vous pouvez le faire en sélectionnant le menu approprié : (Réglage). Pour toute information complémentaire, consultez le chapitre "Guide des menus" de ce manuel d'instructions. Vous pouvez aussi le faire en appuyant sur la touche du téléviseur. 1 Connectez l'interrupteur du téléviseur à la prise de courant (220-240V CA, 50Hz). Appuyez sur l'interrupteur marche/ arrêt de la partie frontale du téléviseur pour l'allumer. La première fois que vous appuierez sur cette touche, le menu Language (Langue) apparaîtra automatiquement sur l'écran. 2 Appuyez sur la touche

de la télécommande pour sélectionner la langue et appuyez ensuite sur la touche OK pour confirmer votre choix. A partir de ce moment, tous les menus apparaîtront dans la langue que vous avez choisie. 3 Le menu Pays apparaîtra automatiquement sur l'écran. Appuyez sur la touche pour sélectionner le pays dans lequel vous désirez utiliser le téléviseur et appuyez ensuite sur la touche OK pour confirmer la sélection. Si le pays où vous allez utiliser le téléviseur ne figure pas sur la liste, sélectionnez “-“ au lieu de sélectionner un pays. 4 Du fait du magnétisme terrestre, l'image peut apparaître penchée. Le menu Rotation d’image vous permet de régler l'image si nécessaire. a) Si cela n'est pas nécessaire, appuyez sur la touche pour sélectionner Pas nécessaire et appuyez ensuite sur la touche OK. b) Si cela est nécessaire, appuyez sur la touche ou pour sélectionner Régler maintenant et appuyez ensuite sur la touche OK. Puis, corrigez l'inclinaison de l'image en la réglant entre –5 et +5 en appuyant sur la touche . Finalement, appuyez sur la touche OK pour la mémoriser.

Si l'image est inclinée merci de régler la rotation. Pas nécessaire Régler maintenant

voir page suivante, SVP ... Première mise en service

01FRKV25;29FX30B.fm. Page 8 Monday, June 4, 2001 5:05 PM 5 Le menu de Mémorisation automatique apparaît sur l'écran. Réglage des chaînes en automatique? Appuyez sur la touche OK pour sélectionner Oui. Oui Non

6 Le réglage et la mémorisation automatique de tous les canaux (émetteurs TV) disponibles commencent. Ce processus peut demander quelques minutes. Soyez patient et n'appuyez sur aucune touche tant que durera le processus de mémorisation. Sinon, le processus ne serait pas complet. Si le téléviseur n'a trouvé aucune chaîne (émetteur TV) après la mémorisation automatique, vous verrez apparaître sur l'écran un message vous demandant de brancher l'antenne. Veuillez la brancher comme indiqué à la page 6 de ce manuel et appuyez ensuite sur la touche OK. Le processus de mémorisation automatique reprendra.

Lorsque toutes les chaînes (émetteurs TV) ont été réglées et mémorisées, le menu Ordre des chaînes apparaît automatiquement sur l'écran. Il permet de changer l'ordre d'apparition des chaînes sur l'écran.

Si vous ne désirez pas changer l'ordre des chaînes, passez à l'étape 8.

Si vous désirez changer l'ordre des chaînes : Le changement de l’emplacement d’une chaîne bouleversera l’ordre des chaînes suivantes. Il faut donc commencer cette réorganisation dans l’ordre croissant (ex: TF1 sur le numéro 1, France 2 sur le numéro 2, France 3 sur le numéro 3, etc...) Mémorisation auto Chaîne: Norme: Canal:

B/G C21 En recherche... Pas de chaîne trouvée. Merci de brancher l'antenne.

Ordre des chaînes Chaîne: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58

Sélect. chaîne: Quitter: MENU

Ordre des chaînes Chaîne: 01 TVE 02 TVE2 03 TV3 04 C33 05 C27 06 C58

Sélect. nouveau N…: Quitter: MENU C27

1 Appuyez sur la touche pour sélectionner le numéro de la chaîne et le canal (émetteur TV) que vous désirez changer de place et appuyez ensuite sur 2 Appuyez sur la touche pour sélectionner le nouveau numéro de chaîne sous lequel vous désirez mémoriser le canal (émetteur TV) sélectionné et appuyez ensuite sur 3 Reprenez à b)1 et b)2 si vous désirez réorganiser d'autres chaînes de télévision. 8 Appuyez sur la touche MENU pour revenir à l'image télévisée. Le téléviseur est prêt à fonctionner

Première mise en service MENU 01FRKV25;29FX30B.fm. Page 9 Monday, June 4, 2001 5:05 PM Introduction au Système des Menus et son utilisation Ce téléviseur utilise un système de menus sur écran pour vous guider dans les diverses opérations que vous effectuez. Utilisez les touches suivantes de la télécommande pour passer d'un menu à l'autre : 1 Appuyez sur la touche MENU pour présenter le premier niveau de menu MENU sur l'écran. 2 • Pour obtenir le menu ou l'option désirée, appuyez sur la touche

• Pour entrer dans le menu ou l'option sélectionnée, appuyez sur la touche

• Pour revenir au menu ou à l'option précédente, appuyez sur la touche

• Pour modifier les réglages de l'option sélectionnée, appuyez sur la touche

• Pour confirmer et mémoriser votre sélection, appuyez sur la touche OK. 3 Appuyez sur la touche MENU pour revenir à l'image télévisée.

MENU Guide des menus Niveau 1 Niveau 2 Contrôle de l'image Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Le menu ”Contrôle de l'image” vous permet de modifier les réglages de l'image.

Pour cela, après avoir sélectionné l'option que vous désirez modifier, appuyez sur la touche . Puis appuyez plusieurs fois sur

pour modifier le réglage et ensuite sur OK pour entrer ce nouveau réglage en mémoire. Ce menu vous permet aussi de modifier le mode de l'image suivant le type de chaîne que vous êtes en train de regarder : Personnel (pour préférences individuelles). Studio (émissions en studio, lecteurs DVD, tuners satellite digitaux). Cinéma (pour les films).

• Luminosité, Couleurs et Netteté ne peuvent être modifiées que si vous avez sélectionné le mode de l'image “Personnel”.
• Teinte n'est disponible que sur le système couleur NTSC (par ex. : bandes vidéo américaines).
• Pour rétablir les réglages de l’image tels qu’ils ont été effectués en usine, sélectionnez l’option RàZ et appuyez ensuite sur OK. voir page suivante, SVP ... Système des menus

Le menu “Contrôle du son” vous permet de modifier les réglages du volume. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ Pour cela, après avoir sélectionné l'option que vous désirez modifier, appuyez sur la touche . Puis, appuyez plusieurs fois sur la touche / ou pour modifier le réglage et finalement, appuyez sur la touche OK pour le mémoriser.

Contrôle du son Mode: Personnel Aigus Graves Balance RàZ Son stéréo: Mono Réglage avancé Contrôle du son Mode: Personnel Aigus Graves Balance RàZ Son stéréo: Mono Réglage avancé

Ce menu dispose de deux menus secondaires : Mode Personnel (pour préférences individuelles). Rock Pop Jazz Réglage avancé Effet sonore : Non : Normal. Spacial : Effets acoustiques spéciaux. Volume auto. : Non : Oui : HP Téléviseur : Non : Oui : Le volume varie en fonction du signal émetteur. Le volume reste identique, indépendamment du signal émetteur (par ex. lors des annonces publicitaires). Le son provient d'un amplificateur externe branché sur la sortie audio située à l'arrière du téléviseur. Le son provient des haut-parleurs du téléviseur.

• Aigus et Graves ne peuvent être modifiés qu'après avoir sélectionné “Personnel” en mode son.
• Pour revenir aux réglages son initiaux, sélectionnez R à Z et appuyez sur la touche OK.
• En cas d'émission bilingues, sélectionnez l'option Son stéréo et réglez-la sur A pour le canal 1, B pour le canal 2 ou Mono pour les chaînes diffusées en mono, s'il est disponible. Si l'émission est en stéréo, vous aurez le choix entre Stéréo et Mono. voir page suivante, SVP ...

Système des menus 01FRKV25;29FX30B.fm. Page 11 Monday, June 4, 2001 5:05 PM Niveau 1 Niveau 2 Niveau 3 / Fonction ARRET TEMPORAIRE L'option “Arrêt tempo.” qui fait partie du menu “Temporisation”, vous permet de sélectionner un temps après lequel le téléviseur passe automatiquement en mode d'arrêt temporaire (standby). Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Temporisation Temporisation Arrêt tempo.: Non Arrêt tempo.: Non

Pour cela : après avoir sélectionné l'option, appuyez sur la touche , puis sur pour sélectionner la durée (4 heures au plus) et finalement sur OK pour entrer en mémoire cette nouvelle donnée.

• Si, pendant que vous regardez la télévision, vous désirez savoir le temps qui reste avant l'arrêt, appuyez sur la touche

• Une minute avant que le téléviseur ne passe en mode veille, le temps restant apparaîtra sur l'écran. LANGUE / PAYS L'option “Langue / Pays” du menu “Réglage”, vous permet de sélectionner la langue dans laquelle vous désirez que les menus sur écran apparaissent. Elle vous permet aussi de sélectionner le pays dans lequel vous désirez utiliser le téléviseur. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

MEMORISATION AUTOMATIQUE L'option “Mémorisation auto.” du menu “Réglage” permet au téléviseur de chercher et de mémoriser tous les canaux (émetteurs TV) disponibles. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

Pour cela, après avoir sélectionné l'option, et procédez ensuite appuyez sur la touche comme il vous est indiqué au chapitre “Mise sous tension et réglage automatique du téléviseur”, étapes 2 et 3.

Pour cela, après avoir sélectionné l'option, appuyez sur la touche et procédez ensuite comme indiqué au chapitre " Mise sous tension et Réglage automatique du téléviseur”, étapes 5 et 6. voir page suivante, SVP ... Système des menus

L'option “Ordre des Chaînes” du menu “Réglage”, vous permet de changer l'ordre d'apparition des canaux (émetteurs TV). Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Pour cela, après avoir sélectionné l'option, appuyez sur la touche et procédez ensuite comme indiqué dans le chapitre “Mise sous tension et Réglage automatique du téléviseur”, étape 7 b). Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

L'option “Noms des chaînes” du menu “Réglage” vous permet d'attribuer à une chaîne un nom de cinq caractères maximum. Pour cela : 1 Après avoir sélectionné l'option, appuyez sur la touche , puis sur la touche pour sélectionner la chaîne que vous désirez nommer. 2 Appuyez sur . Lorsque le premier élément de la colonne Nom est mis en valeur, appuyez sur la touche pour sélectionner une lettre, un chiffre ou “-“ pour un espace en blanc et appuyez ensuite sur la touche pour confirmer ce caractère. Sélectionnez les quatre autres caractères de la même façon et appuyez enfin sur la touche OK pour les mémoriser.

PRESELECTION AUDIO/VIDÉO

L'option “Présél. audio/vidéo” du menu “Réglage” vous permet d'assigner un nom à l'appareil externe connecté à ce téléviseur. Pour cela : 1 Après avoir sélectionné l'option, appuyez sur la touche et appuyez ensuite sur la touche pour sélectionner l'entrée à laquelle vous désirez donner un nom (AV1 et AV2 pour les équipements en option connectés aux connecteurs Péritel situés sur la partie arrière du téléviseur et AV3 pour les connecteurs frontaux). Puis, appuyez sur la touche 2 Dans la colonne “Nom” une étiquette prédéterminée apparaîtra automatiquement : a) Si vous désirez utiliser les 6 étiquettes prédéterminées (CABLE, GAME (jeux), CAM, DVD, VIDEO ou SAT), appuyez sur la touche pour en sélectionner une et appuyez ensuite sur la touche OK pour la mémoriser. b) Si vous désirez créer votre propre étiquette, sélectionnez Editer et appuyez sur la touche . Puis, le premier élément étant mis en valeur, appuyez sur la touche pour sélectionner une lettre, un chiffre ou “-“ pour un espace en blanc et appuyez ensuite sur la touche pour confirmer ce caractère. Sélectionnez les quatre autres caractères de la même façon et appuyez enfin sur la touche OK pour les mémoriser. voir page suivante, SVP ... 01FRKV25;29FX30B.fm. Page 13 Monday, June 4, 2001 5:05 PM Niveau 1 Niveau 2 Niveau 3 / Fonction MEMORISATION MANUELLE L'option “Mémorisation manuelle” du menu “Réglage”, vous permet : Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ a) De régler les canaux (émetteurs TV) ou une

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

entrée magnétoscope dans l'ordre des chaînes que vous désirez. Pour cela : 1 Après avoir sélectionné l'option “Mémorisation manuelle”, appuyez sur la touche . L'option Chaîne étant mise en relief, appuyez sur la touche et ensuite, appuyez sur la touche pour sélectionner le numéro de chaîne sur lequel vous désirez mémoriser un émetteur TV ou le canal vidéo (pour le canal vidéo, nous vous conseillons de sélectionner la chaîne numéro “0”). Appuyez sur la touche .

L'option suivante apparaîtra uniquement suivant le pays sélectionné dans le menu “Langue/Pays”. Après avoir sélectionné l'option Norme, appuyez sur la touche et ensuite, appuyez sur la touche pour sélectionner la norme d'émission de télévision (B/G pour l'Europe occidentale, L pour la France, I pour la GrandeBretagne ou D/K pour l’Europe de l’Est). Appuyez sur la touche . 3 Après avoir sélectionné l'option Canal, appuyez sur la touche et ensuite, appuyez sur la touche pour sélectionner le type de canal (“C” pour les chaînes hertziennes ou “S” pour les chaînes câblées). Appuyez sur la touche puis appuyez sur les touches numériques pour introduire directement le numéro du canal de l'émetteur TV ou celui du signal du canal vidéo. Si vous ne connaissez pas le numéro du canal, appuyez sur la touche pour le chercher. Lorsque vous trouverez le canal que vous désirez entrer en mémoire, appuyez deux fois sur la touche OK. Reprenez toutes ces étapes pour régler et mémoriser d'autres canaux. voir page suivante, SVP ... Système des menus

01FRKV25;29FX30B.fm. Page 14 Monday, June 4, 2001 5:05 PM Niveau 1 Niveau 2 Niveau 3 / Fonction b)Donner un nom de cinq caractères maximum à Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée

une chaîne. Pour cela, en mettant en valeur l'option Chaîne, appuyez sur la touche PROGR + ou – jusqu'à ce que le numéro de chaîne auquel vous désirez donner un nom apparaisse. Lorsqu'il apparaît sur l'écran, sélectionnez l'option Nom et ensuite, appuyez sur la touche . Appuyez sur la touche pour sélectionner une lettre, un numéro ou “-“ pour un espace en blanc et appuyez sur la touche pour confirmer ce caractère. Sélectionnez tous les caractères de la même façon et, lorsque vous aurez sélectionné tous les caractères, appuyez deux fois sur la touche OK pour les mémoriser. c) Même lorsque la fonction de réglage fin automatique (AFT) est toujours activée, il est cependant possible, si vous observez une distorsion de l'image, de la régler manuellement pour en améliorer la réception. Pour cela : pendant que vous regardez la chaîne (émetteur TV) sur laquelle vous désirez procéder à ce réglage fin, sélectionnez l'option AFT et ensuite, appuyez sur la touche Appuyez sur la touche pour régler le niveau de fréquence du canal entre -15 et +15. Finalement, appuyez deux fois sur la touche OK pour entrer en mémoire cette nouvelle donnée. d) Sauter des numéros de chaîne que vous ne désirez pas utiliser lorsque la sélection est effectuée au moyen des touches PROGR +/-. Pour cela, en mettant en valeur l'option Chaîne, appuyez sur la touche PROGR + ou – jusqu'à l'apparition du numéro de chaîne que vous désirez supprimer. Lorsque celui-ci apparaît sur l'écran, sélectionnez l'option Saut et ensuite, appuyez sur la touche . Appuyez sur la touche pour sélectionner Oui et, finalement, appuyez deux fois sur la touche OK pour le mémoriser. . Si vous désirez plus tard annuler cette fonction, sélectionnez à nouveau “Non” au lieu de “Oui”. e) Cette option vous permet de voir et d'enregistrer correctement une chaîne codée en utilisant un décodeur connecté sur connecteur Péritel :2/ S ou par un magnétoscope connecté sur cette prise. L'option suivante apparaîtra uniquement suivant le pays sélectionné dans le menu “Langue/Pays”. Pour cela, sélectionnez l'option Décodeur et appuyez sur la touche . Puis, appuyez sur la touche pour sélectionner Oui. Finalement, appuyez deux fois sur la touche OK pour la mémoriser. Si vous désirez plus tard annuler cette fonction, sélectionnez à nouveau “Non” au lieu de “Oui”.

voir page suivante, SVP ... Système des menus 01FRKV25;29FX30B.fm. Page 15 Monday, June 4, 2001 5:05 PM Niveau 1 Niveau 2 Niveau 3 / Fonction

L'option “Réducteur de bruit” du menu “Installation avancée" vous permet de réduire le bruit de l'image en cas de signaux de TV faibles. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Installation avancée Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réducteur de bruit: Sortie AV2: Centrage RVB: Rotation d'image: Auto

Pour cela, après avoir sélectionné l'option, appuyez sur la touche . Puis appuyez sur la touche pour sélectionner Auto et, finalement, appuyez sur la touche OK pour le mémoriser. Si vous désirez plus tard annuler cette fonction, sélectionnez à nouveau “Non” au lieu de “Auto”. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Fonctions Avancées Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Réducteur de bruit: Sortie AV2: Centrage RVB: Rotation d'image:

SORTIE AV2 L'option “Sortie AV2” du menu “Installation avancée” vous permet de sélectionner la sortie du connecteur Péritel :2/q de façon à pouvoir enregistrer à partir de cette prise tout signal émanant du téléviseur ou de tout autre appareil externe branché sur le connecteur Péritel :1/ ou sur les connecteurs frontaux 3 et

Si votre magnétoscope dispose de la fonction Smartlink cette opération n'est pas nécessaire. Pour cela, après avoir sélectionné l'option, appuyez sur la touche . Puis, appuyez sur la touche pour sélectionner le signal de sortie désiré TV, AV1, AV3, YC3 ou AUTO. Si vous sélectionnez “AUTO”, le signal de sortie sera toujours le même que celui qui apparaît sur l'écran du téléviseur. Si vous avez branché un décodeur sur le connecteur Péritel :2/q ou sur un magnétoscope connecté à cette prise, pensez à sélectionner à nouveau la “Sortie AV2” sur “TV” pour un bon décodage. voir page suivante, SVP ... Système des menus

01FRKV25;29FX30B.fm. Page 16 Monday, June 4, 2001 5:05 PM Niveau 1 Niveau 2 Niveau 3 / Fonction CENTRAGE RVB En connectant une source de signaux RVB, comme une “PlayStation”, il se peut que vous ayez à régler le centrage horizontal de l'image. En ce cas, vous pouvez le faire en utilisant l'option “Centrage RVB” du menu “Installation avancée”. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Installation avancée Réducteur de bruit: Sortie AV2: Centrage RVB: Rotation d'image: Auto

ROTATION D'IMAGE Du fait du magnétisme terrestre, l'image télévisée peut apparaître penchée. Dans ce cas, vous pouvez la régler en utilisant l'option “Rotation d'image” du menu “Installation avancée”. Contrôle de l'image Mode: Personnel Contraste Luminosité Couleurs Netteté Teinte RàZ

Réglage Langue/Pays Mémorisation auto Ordre des chaînes Noms des chaînes Présél. audio/vidéo Mémorisation manuelle Installation avancée Installation avancée Réducteur de bruit: Sortie AV2: Centrage RVB: Rotation d'image:

Système des menus Pour cela, pendant que vous regardez une source de signaux RVB, sélectionnez l'option, “Centrage RVB” et appuyez sur la touche Puis appuyez sur la touche pour régler le centrage de l'image de -10 à +10. Finalement, appuyez sur la touche OK pour le mémoriser. Auto

Pour cela, après avoir sélectionné l'option, appuyez sur la touche . Puis appuyez sur la touche pour régler l'inclinaison de l'image entre –5 et +5. Finalement, appuyez sur la touche OK pour le mémoriser. 01FRKV25;29FX30B.fm. Page 17 Monday, June 4, 2001 5:05 PM Télétexte Le télétexte est un service d'information que diffuse la plupart des chaînes télévisées. La page du sommaire du service de télétexte (en général, la page 100) explique comment utiliser ce service. Pour évoluer à l'intérieur du télétexte, utilisez les touches de la télécommande comme indiqué ci-dessous. Vérifiez que vous utilisez un canal de télévision disposant d'un signal d'émission suffisamment fort pour éviter des erreurs de télétexte Entrer dans le service de Télétexte : Après avoir sélectionné la chaîne (émetteur TV) qui transmet le service de télétexte que vous désirez consulter, appuyez sur la touche

Sélectionner une page de Télétexte : A l'aide des touches numériques de la télécommande, introduisez les trois chiffres du numéro de page que vous désirez consulter.

• Si vous vous trompez, choisissez trois chiffres quelconques et recommencez ensuite à introduire le numéro de page correct.
• Si le compteur de pages ne s'arrête pas, c'est que la page demandée n'est pas disponible. Dans ce cas, introduisez un autre numéro de page. Sélectionner la page suivante ou la page précédente : Appuyez sur la touche PROGR + ( ) ou PROGR – (

Superposer le télétexte à l'image télévisée : Pendant que vous voyez le télétexte, appuyez sur la touche touche pour sortir du mode télétexte. . Appuyez à nouveau sur cette Arrêt sur une page télétexte : Certaines pages de télétexte comprennent des pages secondaires qui tournent automatiquement. Pour figer une page secondaire, appuyez sur la touche Appuyez à nouveau sur cette touche pour libérer le blocage.

Voir une information cachée (par ex. : la solution d'une devinette) : Appuyez sur la touche . Appuyez à nouveau sur cette touche pour que l'information soit à nouveau cachée. Quitter le service Télétexte : Appuyez sur la touche

Fastext Le service Fastext permet d'avoir accès aux pages de télétexte en appuyant sur une seule touche. Lorsque vous êtes dans le service de télétexte et au cas où il y a émission de signaux Fastext, un menu de codes couleur s'affiche au bas de la page : il permet d'accéder directement à une page. Pour cela, appuyez sur la touche de couleur correspondante de la télécommande (rouge, verte, jaune ou bleue). Télétexte

01FRKV25;29FX30B.fm. Page 18 Monday, June 4, 2001 5:05 PM Connexion des équipements en option Vous pouvez connecter à votre téléviseur une large gamme d'équipements optionnels, comme illustré ci-dessous (Les câbles de connexion ne sont pas fournis). S VHS/Hi8/ DVC Caméscope

DVD VCR Caméscope 8mm/VHS En branchant un casque, les haut-parleurs du téléviseur se déconnecteront automatiquement.

“PlayStation”* Décodeur

• “PlayStation” est un produit de Sony Computer Entertainment, Inc.
• “PlayStation” est une marque commerciale de Sony Computer Entertainment, Inc. Pour éviter d’obtenir une distorsion de l’image, ne branchez pas d’equipment sur les connecteurs A et C en même temps. Connexion d'un magnétoscope : Pour connecter un magnétoscope, consultez le chapitre "Connexion de l'antenne et du magnétoscope”. Nous vous conseillons de connecter le magnétoscope en utilisant un câble Péritel. Faute de quoi, vous devrez régler manuellement le canal du signal vidéo par le menu “Mémorisation manuelle” (pour cela, consultez le paragraphe a) page 13). Consultez aussi le mode d’emploi de votre magnétoscope pour savoir comment obtenir le canal du signal vidéo. Connexion avec un magnétoscope disposant du Smartlink : Smartlink établit, entre le téléviseur et un magnétoscope, une liaison directe qui permet de transférer certaines informations. Pour toute information complémentaire concernant Smartlink, consultez le mode d'emploi de votre magnétoscope. Si vous utilisez un magnétoscope disposant du Smartlink, utilisez un câble Péritel et branchez-le sur le connecteur Péritel :2/q F. Si un décodeur est branché sur le connecteur Péritel :2/q ou à un magnétoscope branché sur ce connecteur Péritel : Sélectionnez l'option “Mémorisation manuelle” du menu “Réglage” et après avoir sélectionné l'option “Décodeur**”, sélectionnez “Oui” (en utilisant ) pour chaque canal codé. **Cette option apparaîtra uniquement suivant le pays sélectionné dans le menu “Langue/Pays”. voir page suivante, SVP ...

Informations complémentaires 01FRKV25;29FX30B.fm. Page 19 Monday, June 4, 2001 5:05 PM Connexion d'une chaîne Hi-Fi extérieure : Si vous désirez que le son du téléviseur soit transmis par l’amplificateur de votre chaîne Hi-Fi, connectez l'appareil sur la sortie audio E et sélectionnez “Contrôle du son”sur le Système de menus. Puis, entrez dans l'option “Réglage avancé” et sélectionnez “Non” sur “HP Téléviseur”. Vous pouvez modifier le son des amplis externes en agissant sur les touches de réglage son de la télécommande du téléviseur. Vous pouvez aussi modifier le niveau des aigus et des graves grâce au menu “Contrôle du son”. Utilisation des équipements en option

Connectez l'équipement optionnel au connecteur adéquat du téléviseur comme indiqué ci-dessus.

Allumez l'équipement que vous avez connecté.

Pour obtenir l'image de l'équipement connecté, appuyez plusieurs fois sur la touche jusqu'à ce que le symbole correct d'entrée s'inscrive sur l'écran. Symbole

• Signal d'entrée audio/ vidéo par le connecteur Péritel D

• Signal d'entrée RVB par le connecteur Péritel D. Ce symbole n'apparaît que si une entrée RVB est connectée.

• Signal d'entrée audio / vidéo par le connecteur Péritel F.

• Signal d'entrée S-vidéo par le connecteur Péritel F.

• Signal d'entrée vidéo du connecteur RCA C et signal d'entrée audio du connecteur B.

• Signal d’entrée S.vidéo par le connecteur S-vidéo A et signal d’entrée audio par B. Pour revenir à l'image télévisée, appuyez sur la touche de la télécommande. Pour la connexion d’équipement mono : Connecter la prise cinch à l’entrée MONO (L/G/S/I) sur le devant du téléviseur et sélectionner le signal d’entrée 3 ou S 3 selon les instructions ci-dessus. Ensuite, reporter vous au chapitre “Contrôle du son” du mode d’emploi et sélectionner “Son stéréo” “A” dans le menu du son à l’écran. Informations complémentaires

01FRKV25;29FX30B.fm. Page 20 Monday, June 4, 2001 5:05 PM Spécifications Norme de TV : Suivant le pays sélectionné : L, I, B/G/H, D/K Sortie son : 2 x 14 W (puissance musicale) 2 x 7 W (RMS) Standard couleur : PAL, SECAM NTSC 3.58, 4.43 (entrée vidéo seulement) Consommation d'énergie : KV-25FX30B: 87 W KV-29FX30B: 94 W Couverture de canaux : VHF: E2-E12 UHF: E21-E69 CATV: S1-S20

D/K: R1-R12, R21-R69 Consommation d'énergie en mode veille (standby) :

Tube image : Ecran plat FD Trinitron

• KV-29FX30B: 29 pouces (73 cm. en diagonale) Connecteurs arrières : :1/ Connecteur Péritel de 21 broches (norme CENELEC) y compris entrée audio/vidéo, entrée RVB, sortie audio/vidéo. :2/q Connecteur Péritel de 21 broches (norme CENELEC) y compris entrée audio / vidéo, entrée S-vidéo, sortie audio S-vidéo sélectionnable et connection Smartlink. Sorties audio (gauche / droite) – Connecteurs RCA Dimensions (l x h x prf) : KV-25FX30B: Env. 655 x 509 x 476 mm. KV-29FX30B: Env. 746 x 569 x 516 mm. Poids : KV-25FX30B: Env. 36 Kg. KV-29FX30B: Env. 46,5 Kg. Accessoires fournis : 1 télécommande RM-887. 2 piles norme IEC. Divers :
• Télétexte, Fastext, TOPtext.
• Smartlink (liaison directe entre le téléviseur et un magnétoscope compatible. Si vous recherchez des informations complémentaires concernant Smarlink, consultez le mode d’emploi de votre magnétoscope).
• Détection automatique de la norme de TV. Connecteurs frontaux : q3 entrée S vidéo – DIN de 4 broches …3 entrée vidéo – connecteur RCA 3 entrée audio – connecteurs RCA prise pour casque La conception et les spécifications sont susceptibles de subir des modifications sans préavis de notre part. Papier recyclé - Chlore : 0%

Informations complémentaires 01FRKV25;29FX30B.fm. Page 21 Monday, June 4, 2001 5:05 PM Dépannage Voici quelques solutions simples qui vous permettront de résoudre des problèmes liés à la qualité de l'image et du son. Problème Solution Pas d'image (écran noir) et pas de son.

• Vérifiez que l'antenne est bien branchée.
• Allumez le téléviseur en appuyant sur la touche la partie frontale de l'appareil.
• Si le voyant du téléviseur est bien allumé, appuyez sur la touche de la télécommande. Mauvaise image ou pas d'image, mais bonne qualité sonore.

• Par le système des menus, entrez dans le “Contrôle de l'image” et sélectionnez “RàZ” pour revenir aux réglages d'usine. Pas d'image ni de menu d'information de l'équipement optionnel branché à la prise Péritel située à l'arrière de l'appareil.

• Vérifiez que l'équipement optionnel est allumé et appuyez plusieurs fois sur la touche de la télécommande jusqu'à ce que le symbole d'entrée correct apparaisse sur l'écran. Image de bonne qualité mais pas de son.

• Appuyez sur la touche +/- de la télécommande.
• Vérifiez que l'option “HP Téléviseur” du menu “Contrôle du son” est bien sur la position “Oui”.
• Vérifiez qu’un casque n’est pas branché. Pas de couleur (programmes couleur).

• Par le système de menus, entrez dans le menu “Réglage de l'image” et sélectionnez “RàZ” pour revenir aux réglages d'usine. Distorsion de l'image en changeant de chaîne ou en sélectionnant le télétexte.

• Eteignez l'équipement branché aux connecteurs Péritel 21 broches situé à l'arrière du téléviseur. Caractères erronés sur les pages de télétexte.

• Par le menu, sélectionnez l'option “Langue/Pays” et sélectionnez ensuite le pays dans lequel fonctionne le téléviseur. L'image apparaît penchée.

• Par le système des menus sélectionnez l'option “Rotation d'image” dans le menu “Installation avancée” et corrigez l'inclinaison. Image mais bruit.

• Par le système de menus, sélectionnez l'option “AFT” du menu “Mémorisation manuelle” et réglez manuellement la mémorisation pour obtenir une meilleure image.
• Par le système des menus, sélectionnez l'option “Réducteur de Bruit” du menu “Installation avancée” et sélectionnez “Auto” pour atténuer le bruit de l'image. Lorsqu'on regarde une chaîne grâce à un décodeur branché sur un connecteur Péritel :2/q, l'image n'est pas correctement décodée ou est instable.

• Entrez dans le menu“Réglage”, puis dans l'option “Installation avancée” et sélectionnez la “Sortie AV2” sur “TV”. Télécommande non opérationnelle.

• Changez les piles. L'indicateur de veille (standby) du téléviseur clignote.

• Veuillez contacter le service après-vente Sony le plus proche.

En cas de panne, confiez votre téléviseur à un personnel spécialisé. N'ouvrez jamais l'appareil. Informations complémentaires

01FRKV25;29FX30B.fm. Page 22 Monday, June 4, 2001 5:05 PM Les principaux émetteurs français Compte tenu des évolutions, les émetteurs et canaux annoncés ci-après sont donnés à titre d’information et non d’engagement. Pour la réception de la majorité des émetteurs, l’antenne doit être en “position horizontale”. Lorsqu’elle doit être en “position verticale”, la lettre V suit le numéro de canal. EMETTEURS

voir page suivante, SVP... 01FRKV25;29FX30B.fm. Page 23 Monday, June 4, 2001 5:05 PM Les principaux émetteurs français EMETTEURS

voir page suivante, SVP... Informations complémentaires

01FRKV25;29FX30B.fm. Page 24 Monday, June 4, 2001 5:05 PM Les principaux émetteurs français Répartition Européenne des normes et standards
