MANUALE UTENTE KV-29FX30B SONY

03ITKV25;29FX30B.fm Page 3 Tuesday, July 31, 2001 6:56 PM Introduzione Grazie per aver scelto questo televisore a colori Sony con schermo piatto FD Trinitron. Prima di utilizzare questo apparecchio, legga attentamente questo manuale e lo conservi per future consultazioni.

Simboli utilizzati in questo manuale: Potenziali rischi. Informazioni importanti. Informazioni sulle funzioni.
1,2... Sequenza delle istruzioni da seguire.

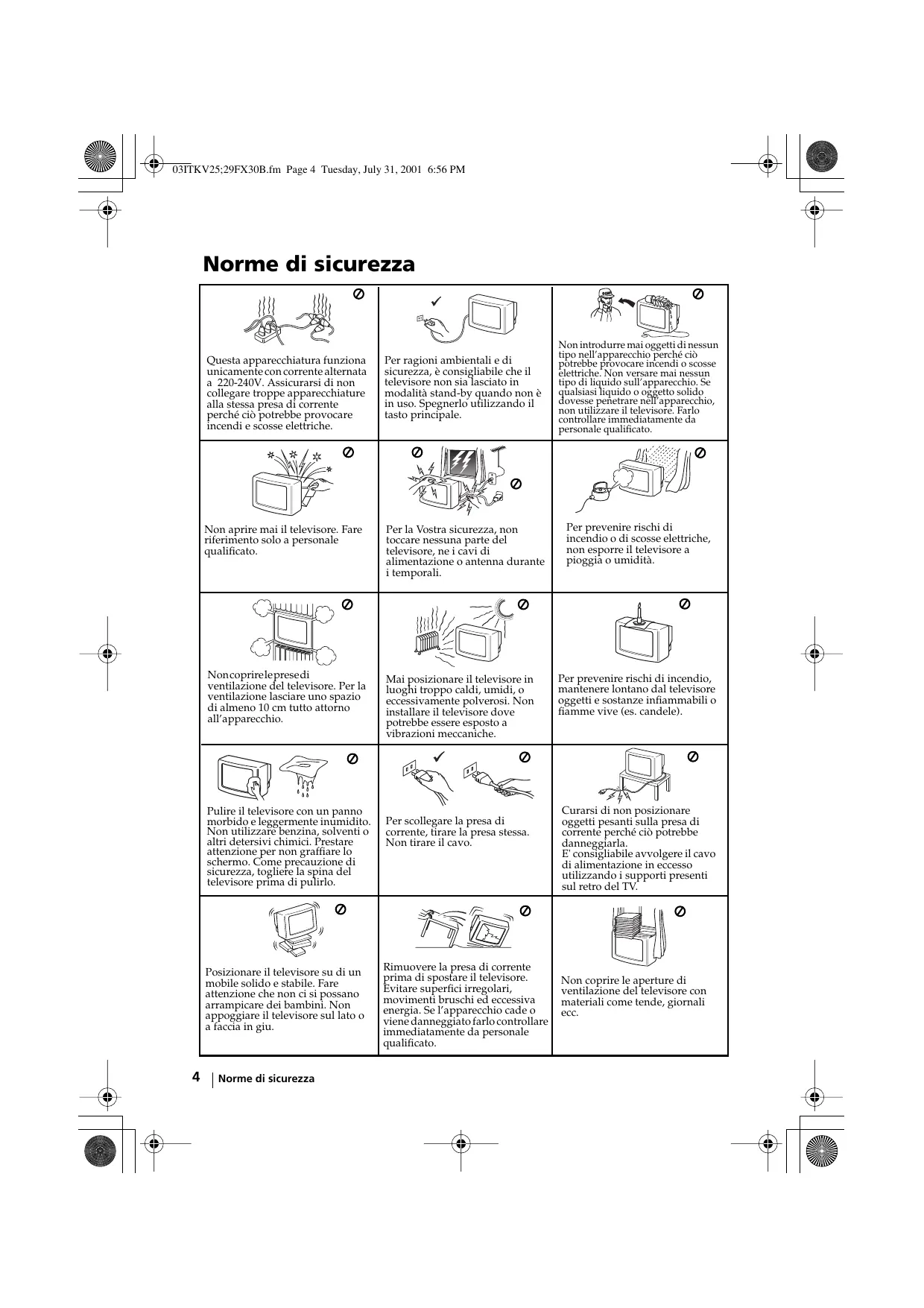

03ITKV25;29FX30B.fm Page 4 Tuesday, July 31, 2001 6:56 PM Norme di sicurezza Questa apparecchiatura funziona unicamente con corrente alternata a 220-240V. Assicurarsi di non collegare troppe apparecchiature alla stessa presa di corrente perché ciò potrebbe provocare incendi e scosse elettriche. Per ragioni ambientali e di sicurezza, è consigliabile che il televisore non sia lasciato in modalità stand-by quando non è in uso. Spegnerlo utilizzando il tasto principale. Non aprire mai il televisore. Fare riferimento solo a personale qualificato. Per la Vostra sicurezza, non toccare nessuna parte del televisore, ne i cavi di alimentazione o antenna durante i temporali. Non coprire le prese di ventilazione del televisore. Per la ventilazione lasciare uno spazio di almeno 10 cm tutto attorno all’apparecchio. Mai posizionare il televisore in luoghi troppo caldi, umidi, o eccessivamente polverosi. Non installare il televisore dove potrebbe essere esposto a vibrazioni meccaniche. Pulire il televisore con un panno morbido e leggermente inumidito. Non utilizzare benzina, solventi o altri detersivi chimici. Prestare attenzione per non graffiare lo schermo. Come precauzione di sicurezza, togliere la spina del televisore prima di pulirlo. Posizionare il televisore su di un mobile solido e stabile. Fare attenzione che non ci si possano arrampicare dei bambini. Non appoggiare il televisore sul lato o a faccia in giu.

Norme di sicurezza Per scollegare la presa di corrente, tirare la presa stessa. Non tirare il cavo. Rimuovere la presa di corrente prima di spostare il televisore. Evitare superfici irregolari, movimenti bruschi ed eccessiva energia. Se l’apparecchio cade o viene danneggiato farlo controllare immediatamente da personale qualificato. Non introdurre mai oggetti di nessun tipo nell’apparecchio perché ciò potrebbe provocare incendi o scosse elettriche. Non versare mai nessun tipo di liquido sull’apparecchio. Se qualsiasi liquido o oggetto solido dovesse penetrare nell’apparecchio, non utilizzare il televisore. Farlo controllare immediatamente da personale qualificato. Per prevenire rischi di incendio o di scosse elettriche, non esporre il televisore a pioggia o umidità. Per prevenire rischi di incendio, mantenere lontano dal televisore oggetti e sostanze infiammabili o fiamme vive (es. candele). Curarsi di non posizionare oggetti pesanti sulla presa di corrente perché ciò potrebbe danneggiarla. E' consigliabile avvolgere il cavo di alimentazione in eccesso utilizzando i supporti presenti sul retro del TV. Non coprire le aperture di ventilazione del televisore con materiali come tende, giornali ecc. 03ITKV25;29FX30B.fm Page 5 Tuesday, July 31, 2001 6:56 PM Descrizione generale dei pulsanti del telecomando Eliminazione dell’audio (Mute) Lo prema per eliminare l’audio. Lo prema di nuovo per ripristinarlo. Mostrare le informazioni sullo schermo Lo prema per mostrare tutte le indicazioni sullo schermo. Lo prema di nuovo per cancellare. Selezione dei canali Li prema per selezionare i canali. Per numeri di programma composti da due cifre, prema la seconda cifra entro un tempo massimo di 2,5 secondi. Prema prima -/-- e, in seguito, la prima e la seconda cifra. Se sbaglia ad introdurre il primo numero, continui introducendo il secondo numero (da 0 a 9) e, in seguito, ripeta di nuovo l’operazione. Selezione del modo TV Lo prema per disattivare il televideo o l’entrata video esterna. Selezione del televideo Lo prema per visualizzare il televideo. Selezione del modo audio Lo prema ripetutamente per cambiare il modo audio. Selezione del modo di immagine Lo prema ripetutamente per cambiare il modo di immagine. Regolazione del volume Lo prema per regolare il volume del televisore. Questo pulsante funziona solamente in modalità televideo. La funzione associata a questo pulsante, non funziona in questo apparecchio. Selezione dei canali Lo prema per selezionare il canale seguente o precedente. Spegnere temporaneamente il televisore Lo prema per spegnere temporaneamente il televisore (l’indicatore di Standby si illuminerà). Lo prema di nuovo per accendere il televisore dalla modalità di Standby. Per risparmiare energia, si consiglia di spegnere completamente il televisore quando non utilizzato. Se durante 15 minuti non vi fosse alcun segnale di televisione, né si preme alcun pulsante, il televisore passerà in maniera automatica alla modalità di Standby. Selezione della fonte di entrata Lo prema ripetutamente fino a che il simbolo della fonte di entrata desiderata non apparirà sullo schermo. Per ritornare al canale precedente Questo tasto permette di tornare al canale che si stava guardando in precedenza. (Questa operazione è possibile solo dopo aver guardato il canale per almeno 5 secondi). Attivazione del sistema di menù Lo prema per vedere il menù sullo schermo. Lo prema di nuovo per disattivarlo e per vedere lo schermo normale di televisione. Pulsanti per la selezione del menù

Quando MENU è attivato: Aumentare di un livello Diminuire di un livello Andare al menù o selezione precedente Andare al menù o selezione seguente OK Confermare la selezione
Quando MENU non è attivato: OK Mostra una lista generale dei canali. Selezioni il canale premendo e, in seguito, prema di nuovo OK per vedere il canale selezionato. Selezione del formato dello schermo Lo prema ripetutamente per cambiare il formato dello schermo. 4:3 per immagine convenzionale o 16:9 per simulazione di uno schermo cinematografico.

Oltre alle funzioni di televisione, tutti i pulsanti colorati vengono utilizzati anche per le operazioni di televideo. Per maggiori informazioni, consulti il capitolo su “Televideo” di questo manuale di istruzioni. Descrizione generale

03ITKV25;29FX30B.fm Page 6 Tuesday, July 31, 2001 6:56 PM Descrizione generale dei pulsanti del televisore Indicatore di stand by Interruttore di acceso / spento Presa di entrata di video Prema sul simbolo del coperchio per avere accesso ai connettori. Presa per cuffia Presa di entrata di S Video Prese di entrata audio Pulsanti di selezione di programma seguente o precedente (selezionano le emittenti televisive) Pulsante ripristino del televisore Pulsante di selezione della fonte di entrata Pulsanti di controllo del volume Inserimento delle pile nel telecomando Si assicuri di collocare le pile fornite con le polarità nella posizione corretta. Sia rispettoso nei riguardi dell’ambiente, e depositi le pile usate nei contenitori specifici per pile. Collegamento dell’antenna e del videoregistratore I cavi di collegamento non vengono forniti.

Per maggiori informazioni in merito al collegamento del Il collegamento per mezzo del videoregistratore, consulti il capitolo “Collegamento di connettore AV è opzionale. apparecchi opzionali” di questo manuale di istruzioni.

Descrizione generale - Installazione 03ITKV25;29FX30B.fm Page 7 Tuesday, July 31, 2001 6:56 PM Accensione e sintonizzazione automatica del televisore La prima volta che viene acceso il televisore, apparirà sullo schermo una sequenza di menù per mezzo della quale potrà realizzare le seguenti operazioni: 1) selezionare la lingua dei menù, 2) selezionare il paese ove desidera utilizzare l’apparecchio, 3) regolare l’inclinazione dell’immagine 4) cercare e memorizzare in maniera automatica tutti i canali disponibili (emittenti televisive) e 5) cambiare l’ordine in cui i canali (emittenti televisive) appaiono sullo schermo. Ciò nonostante, se dopo un certo tempo desidera cambiare di nuovo qualcuna di queste impostazioni, potrà farlo selezionando l’opzione appropriata in (menù di Impostazione) o premendo il pulsante di restart del televisore. 1 Colleghi la spina del televisore alla presa di corrente (220-240V AC, 50 Hz). Prema l’interruttore di accensione/spegnimento nella parte frontale del televisore per accenderlo. La prima volta che verrà premuto questo pulsante, il menù Language (lingua) apparirà in maniera automatica sullo schermo. 2 Prema il pulsante

del telecomando per selezionare la lingua, ed in seguito prema il pulsante OK per confermare la selezione. A partire da questo momento, tutti i menù appariranno sullo schermo nella lingua prescelta. Language Svenska Norsk English Nederlands Français Italiano

3 Sullo schermo apparirà in maniera automatica il menù Paese. Prema il pulsante per selezionare il paese ove desidera utilizzare il televisore, ed in seguito prema il pulsante OK per confermare la selezione. Se nell’elenco non appare il paese dove viene utilizzato il televisore, selezioni “-“ al posto di un paese. 4 A causa del magnetismo terrestre, è possibile che l’immagine appaia inclinata. Il menè Rotazione Immagine le permette di regolare l’immagine qualora si rendesse necessario.

Se l'immagine è inclinata regolare rotazione immagine Non necessario Regolare adesso

Se non è necessario, prema Non necessario e prema OK. per selezionare b) Se è necessario, prema

per selezionare Regolare adesso e prema OK. In seguito, corregga l’inclinazione dell’immagine regolandola tra –5 e +5 premendo . Per concludere, prema OK per memorizzarlo. continua … Operazioni preliminari

03ITKV25;29FX30B.fm Page 8 Tuesday, July 31, 2001 6:56 PM 5 Il menù di Preselezione Automatica appare sullo schermo. Prema il pulsante OK per selezionare Si. Si desidera iniziare la preselezione automatica?

6 Il televisore inizia a sintonizzare e memorizzare in maniera automatica tutti i canali (emittenti televisive) disponibili. Questo processo può durare alcuni minuti. Abbia pazienza e non prema nessun altro pulsante finché dura il processo di sintonizzazione, giacché altrimenti il processo non si completerebbe. Se il televisore non ha trovato alcun canale (emittente di televisione) dopo aver realizzato la sintonizzazione automatica, sullo schermo apparirà un messaggio con la richiesta di connettere l’antenna. Proceda a connetterla come indicato nella pag. 6 di questo manuale, e prema OK. Il procedimento di sintonizzazione automatica ricomincerà automaticamente.

Una volta che il televisore avrà sintonizzato e memorizzato tutti i canali (emittenti televisive), sullo schermo apparirà in forma automatica il menù di Ordinamento dei Programmi, affinché l’utente possa cambiare l’ordine secondo il quale i canali appaiono sullo schermo.

Se non desidera cambiare l’ordine dei canali, passi al punto 8. Se desidera cambiare l’ordine dei canali, realizzi le seguenti operazioni: 1 Prema il pulsante per selezionare il numero di programma con il canale (emittente televisiva) che desidera cambiare di posizione, ed in seguito prema

Preselezione Autom. Programma: Canale:

C21 Ricerca... Nessun canale trovato Collegare l'antenna

Selez. nuova posiz.: Uscita: MENU C27

2 Prema il pulsante per selezionare il nuovo numero di programma nel quale desidera memorizzare il canale (emittente televisiva) selezionato, ed in seguito prema 3 Ripeta i passi b)1 e b)2 se desidera riordinare altri canali televisivi. 8 Prema il pulsante MENU per tornare allo schermo normale del televisore. Il televisore è pronto per funzionare.

Operazioni preliminari MENU 03ITKV25;29FX30B.fm Page 9 Tuesday, July 31, 2001 6:56 PM Introduzione e uso del sistema dei menù Questo televisore utilizza un sistema di menù su schermo per guidare l’utente nel corso delle varie operazioni. Utilizzi i seguenti pulsanti del telecomando per spostarsi attraverso i vari menù: 1 Prema il pulsante MENU per mostrare il primo livello di menù su MENU schermo. 2 • Per mettere in risalto il menù o l’opzione desiderati, prema

Per entrare nel menù o nell’opzione selezionata, prema
Per tornare al menù all’opzione precedente, prema

Per modificare le regolazioni dell’opzione selezionata, prema

Per confermare e memorizzare la sua scelta, prema OK. 3 Prema il pulsante MENU per tornare allo schermo normale del televisore. MENU Guida dei menù Livello 1 Livello 2 Regolazione Immagine Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Livello 3 / Funzione

REGOLAZIONE DELL’IMMAGINE

Il menù di ”Regolazione Immagine” le consente di modificare le regolazioni dell’immagine. Per realizzare questa operazione: dopo aver selezionato l’opzione che desidera modificare, prema . In seguito, prema ripetutamente

per modificare la regolazione, ed infine prema OK per memorizzarla. Questo menù le permette anche di modificare il modo d’immagine secondo il tipo di programma che sta vedendo: Personale (per preferenze individuali). Live (per trasmissioni dal vivo, DVD e ricevitori satellitari digitali). Film (per film).

Luminosità, Colore e Nitidezza potranno essere modificati solo se è stato selezionato il modo d’immagine in “Personale”.
Tinta è disponibile solo per il sistema di colore NTSC (per esempio, videocassetta statunitense).
Per ristabilire le regolazioni d’immagine predefinite in fabbrica, selezioni Ripristino e prema OK.

continua … Sistema di menù su schermo

03ITKV25;29FX30B.fm Page 10 Tuesday, July 31, 2001 6:56 PM Livello 1 Livello 2 Livello 3 / Funzione REGOLAZIONE AUDIO Il menù di “Regolazione Audio” consente di modificare le regolazioni audio. Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino Per realizzare questa operazione: dopo aver selezionato l’opzione che desidera modificare, prema . In seguito, prema ripetutamente

per modificare la regolazione e infine prema OK per memorizzarla.

Regolazione Audio Modalità: Personale Acuti Bassi Bilanciamento Ripristino Doppio Audio: Mono Regolazione Dettagli Regolazione Audio Modalità: Personale Acuti Bassi Bilanciamento Ripristino Doppio Audio: Mono Regolazione Dettagli

Questo menù contiene due sottomenù: Modalità Personale (per preferenze individuali). Rock Pop Jazz Regolazione Dettagli Effetto Audio: No: Normale. Amplio: Effetti acustici speciali. Volume Autom.: No: Si: Altoparlante TV: No: Si: Il volume varia in funzione del segnale di emittenza. Il volume viene mantenuto stabile, indipendentemente dal segnale di emittenza (per esempio, in occasione degli annunci pubblicitari). Il suono proviene da un amplificatore esterno connesso all’uscita audio nella parte posteriore del televisore. Il suono proviene dagli altoparlanti del televisore.

Acuti e Bassi si possono modificare solo se è stato selezionato “Personale” nel modo audio.
Per ristabilire le regolazioni audio presstabilite, selezioni Ripristino e prema OK.
In caso di emissioni dual, selezioni l’opzione Doppio Audio e imposti A per il canale audio 1, B per il canale audio 2 o Mono per canale mono, se disponibile. Se l’emissione è in stereo, potrà scegliere tra Stereo o Mono. continued...

Sistema di menù su schermo 03ITKV25;29FX30B.fm Page 11 Tuesday, July 31, 2001 6:56 PM Livello 1 Livello 2 Livello 3 / Funzione SPEGNIMENTO AUTOMATICO L’opzione di “T. Spegnimento” nell’ambito del menù “Timer”, le consente di selezionare un periodo di tempo dopo il quale il televisore passa automaticamente alla modalità di disinserimento temporaneo (standby). Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Per realizzare questa operazione: dopo aver selezionato l’opzione, prema . In seguito, prema per selezionare l’intervallo di tempo (massimo 4 ore) ed infine prema OK per memorizzarlo.

Se desidera vedere il tempo rimanente fino al momento dello spegnimento, mentre vede la televisione, prema il pulsante
Un minuto prima che il televisore entri nel modo di spegnimento temporale, sullo schermo apparirà l’indicazione corrispondente al tempo rimanente. Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Impostazione Lingua/Nazione Preselezione Autom. Ordinamento Programmi Nome Programmi Impostazione AV Programmazione Manuale Impostazione Dettagli Impostazione Lingua/Nazione Preselezione Autom. Ordinamento Programmi Nome Programmi Impostazione AV Programmazione Manuale Impostazione Dettagli

Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

LINGUA/NAZIONE L’opzione di “Lingua/Nazione” nell’ambito del menù “Impostazione”, le consente di selezionare la lingua in cui desidera che appaiano i menù sullo schermo. Le consente anche di selezionare il paese ove desidera utilizzare il televisore. Per realizzare questa operazione: dopo aver e, in seguito, selezionato l’opzione, prema proceda come indicato nel capitolo “Accensione e Sintonizzazione automatica del TV”, passi 2 e 3. PRESELEZIONE AUTOMATICA L’opzione di “Preselezione Autom.” nell’ambito del menù “Impostazione”, le permette di fare in modo che il televisore cerchi e memorizzi tutti i canali (emittenti televisive) disponibili. Per realizzare questa operazione: dopo aver selezionato l’opzione, prema e, in seguito, proceda come indicato nel capitolo “Accensione e Sintonizzazione automatica del TV”, passi 5 e 6. continua … Sistema di menù su schermo

L’opzione di “Ordinamento dei Programmi” nell’ambito del menù “Impostazione”, le consente di cambiare l’ordine secondo il quale i canali (emittenti di televisione) appaiono sul televisore. Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Sistema di menù su schermo

Per realizzare questa operazione: dopo aver selezionato l’opzione, prema e, in seguito, proceda come indicato nel capitolo “Accensione e Sintonizzazione automatica del TV”, passo 7 b). NOME PROGRAMMI L’opzione “Nome Programmi” nell’ambito del menù “Impostazione”, permette di assegnare a un canale un nome composto da un massimo di cinque caratteri. Per realizzare questa operazione: 1 Dopo aver selezionato questa opzione, prema , e in seguito prema per selezionare il numero di programma cui vuole assegnare un nome. 2 Prema . Con il primo elemento della colonna Nome in risalto, prema per selezionare un carattere , un numero o “-“ per uno spazio in bianco e in seguito prema per confermare la scelta. Selezioni gli altri quattro caratteri nello stesso modo. Per concludere, prema OK per memorizzarlo. IMPOSTAZIONE AV L’opzione “Impostazione AV” nell’ambito del menù “Impostazione” permette di assegnare un nome all’apparecchio esterno connesso a questo televisore. Per realizzare questa operazione: 1 Dopo aver selezionato l’opzione, prema e in seguito, prema per selezionare la fonte d’entrata cui desidera assegnare un’etichetta (AV1 e AV2 per gli apparecchi opzionali connessi ai connettori Euro AV della parte posteriore del televisore e AV3 per i connettori frontali). In seguito, prema . 2 Nella colonna “Nome” apparirà automaticamente una etichetta prestabilita: a) Se desidera usare una delle 6 etichette prestabilite (CABLE, GAME, CAM, DVD, VIDEO o SAT), prema per selezionarne una, e per concludere prema OK per memorizzarla. b) Se desidera creare una sua propria etichetta, selezioni Modif e prema . In seguito, con il primo elemento in risalto, prema per selezionare un carattere, un numero o “-“ per uno spazio in bianco e prema per confermare il carattere. Selezioni gli altri quattro caratteri nello stesso modo e, per concludere, prema OK per memorizzarlo. continua … 03ITKV25;29FX30B.fm Page 13 Tuesday, July 31, 2001 6:56 PM Livello 1 Livello 2 Livello 3 / Funzione Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

PROGRAMMAZIONE MANUALE L’opzione di “Programmazione Manuale” nell’ambito del menù “Impostazione”, le consente di: a) Sintonizzare uno a uno e nell’ordine di programma desiderato, i canali (emittenti televisive) o un’entrata video esterna. Per realizzare questa operazione: 1 Dopo aver selezionato l’opzione di “Programmazione Manuale”, prema . Con l’opzione Programma in risalto, prema in seguito, prema per selezionare il numero di programma (posizione) nel quale desidera sintonizzare un’emittente televisiva o il canale per una fonte video esterna (per il canale della fonte video esterna consigliamo di selezionare il numero di programma “0”). Prema . La seguente opzione appare solo in funzione del paese che sia stato selezionato nell’ambito del menù “Lingua/Nazione”. Dopo aver selezionato l’opzione Sistema prema . In seguito prema per selezionare il sistema de televisione. ( B/G per i paesi dell’Europa occidentale, L per la Francia, I per la Gran Bretagna o D/K per quelli dell’Europa orientale). Prema . 3 Dopo aver selezionato l’opzione Canale, prema e, in seguito, prema per selezionare il tipo di canale (“C” per canali terrestri o “S” per canali via cavo). Prema . In seguito, prema i pulsanti numerici per introdurre direttamente il numero del canale della emittente televisiva o quello del segnale del canale di fonte video esterna. Se non conosce il numero del canale, prema per cercarlo. Quando avrà trovato il canale che desidera memorizzare prema OK due volte. Ripeta tutti questi passi per sintonizzare e memorizzare altri canali. b) Assegnare un nome ad un canale, con un massimo di cinque caratteri. Per realizzare questa operazione: mettendo in risalto l’opzione Programma, prema PROGR + o – fino a che non appaia il numero di programma che desidera etichettare. Quando questo apparirà sullo schermo, selezioni l’opzione Nome e, in seguito, prema . Prema per selezionare una lettera, un numero o “-“ per uno spazio in bianco e prema per confermare il carattere prescelto. Selezioni gli altri quattro caratteri nello stesso modo. Quando avrà selezionato tutti i caratteri, prema OK due volte per memorizzarlo. continua … Sistema di menù su schermo

03ITKV25;29FX30B.fm Page 14 Tuesday, July 31, 2001 6:56 PM Livello 1 Livello 2 Livello 3 / Funzione c) Anche se la sintonizzazione automatica (AFT) Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

è sempre attivata, l’utente potrà ugualmente regolarla in forma manuale allo scopo di ottenere una migliore ricezione dell’immagine nel caso in cui questa appaia distorta. Per realizzare questa operazione: mentre sta vedendo il canale (emittente televisiva) per il quale desidera effettuare una sintonizzazione più accurata, selezioni l’opzione AFT e, in seguito, prema Prema per regolare il livello di frequenza del canale tra -15 e +15. Infine, prema OK due volte per memorizzarlo. d) E’possibile omettere i numeri di programma non desiderati, saltandoli per mezzo della selezione con i pulsanti PROGR +/-. Per realizzare questa operazione: mettendo in risalto l’opzione Programma, prema PROGR + o – fino a che non appaia il numero di programma che desidera omettere. Quando questo apparirà sullo schermo, selezioni l’opzione Salta e, in seguito, prema . Prema per selezionare Si, ed infine prema due volte OK per memorizzarlo. Qualora, in seguito, l’utente desideri annullare questa funzione, selezioni di nuovo “No” al posto di “Si”. e) Questa opzione permette di vedere e registrare in modo corretto un canale codificato quando si utilizza un decoder connesso al connettore Euro AV :2/ S o attraverso un videoregistratore connesso al suddetto connettore Euro AV. La seguente opzione appare solo in funzione del paese che sia stato selezionato nell’ambito del menù “Lingua/Nazione”. Per realizzare questa operazione: selezioni l’opzione Decoder e prema . In seguito, prema per selezionare Si. Per concludere, prema OK due volte per memorizzarlo. continua …

L’opzione di “Riduzione Rumore” nell’ambito del menù “Impostazione Dettagli” permette di ridurre automáticamente il rumore dell’immagine in caso di segnali TV deboli. Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Impostazione Dettagli Impostazione Lingua/Nazione Preselezione Autom. Ordinamento Programmi Nome Programmi Impostazione AV Programmazione Manuale Impostazione Dettagli Riduzione Rumore: Uscita AV2 Centr. Orizz. RGB: Rotazione Immagine: Auto

Per realizzare questa operazione: dopo aver selezionato l’opzione, prema . In seguito, prema per selezionare Auto e, infine, prema OK per memorizzarlo. Qualora, in seguito, l’utente desideri annullare questa funzione, selezioni di nuovo “No” al posto di “Auto”. Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

USCITA AV2 L’opzione “USCITA AV2” nell’ambito del menù “Impostazione Dettagli” permette di selezionare la fonte d’uscita del connettore Euro AV :2/q in modo da poter registrare da questo connettore Euro AV qualsiasi segnale proveniente dal televisore o da un altro apparecchio esterno connesso al connettore Euro AV :1/ o ai connettori frontali

Se il suo videoregistratore dispone di Smartlink, questo procedimento non è necessario. Per realizzare questa operazione: dopo aver selezionato l’opzione, prema . In seguito, prema per selezionare il segnale d’uscita desiderato TV, AV1, AV3, YC3 o AUTO. Se seleziona “AUTO”, il segnale d’uscita sarà sempre lo stesso che appare sullo schermo del televisore. Se ha collegato un decoder al connettore Euro AV :2/q o a un videoregistratore connesso a questo connettore Euro AV, ricordi di selezionare di nuovo l’uscita AV2 in “AUTO” o “TV” per una corretta decodificazione. continua … Sistema di menù su schermo

03ITKV25;29FX30B.fm Page 16 Tuesday, July 31, 2001 6:56 PM Livello 1 Livello 2 Livello 3 / Funzione Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

Per realizzare questa operazione: mentre sta vedendo un segnale di entrata RGB, selezioni l’opzione “Centr. RGB” e prema . In seguito, prema per regolare la centratura dell’immagine tra -10 e +10. Infine, prema OK per memorizzarlo. ROTAZIONE IMMAGINE A causa del magnetismo terrestre, è possibile che l’immagine appaia inclinata. In questo caso, l’utente potrà regolarla di nuovo utilizzando l’opzione di “Rotazione Immagine” nell’ambito del menù “Impostazione Dettagli”. Regolazione Immagine Modalità: Personale Contrasto Luminosità Colore Nitidezza Tinta Ripristino

REGOLAZIONE DELLA GEOMETRIA

DELL’IMMAGINE PER UNA FONTE RGB

Quando si collega una fonte di segnale RGB, come una “PlayStation”, può rendersi necessario regolare la centratura orizzontale dell’immagine. In questo caso, l’utente potrà regolarla utilizzando l’opzione di “Centr. Orizz. RGB” nell’ambito del menù “Impostazione Dettagli”. Sistema di menù su schermo Auto

Per realizzare questa operazione: dopo aver selezionato l’opzione, prema . In seguito, prema per regolare l’inclinazione dell’immagine tra -5 e + 5. Infine, prema OK per memorizzarlo. 03ITKV25;29FX30B.fm Page 17 Tuesday, July 31, 2001 6:56 PM Televideo Quasi tutti i canali TV trasmettono informazioni tramite il Televideo. La pagina d’indice del servizio Televideo (in genere, la pagina 100) contiene le informazioni sull’uso di questo servizio. Accertarsi che il canale TV utilizzato abbia un buon segnale, altrimenti possono comparire errori nelle pagine del Televideo. Entrare nel servizio di televideo: Dopo aver selezionato il canale (emittente televisiva) che trasmetta il servizio di televideo che desidera vedere, prema

Selezionare una pagina del televideo: Introduca le tre cifre del numero di pagina che desidera vedere, utilizzando i pulsanti numerici del telecomando.

Se si sbaglia, introduca tre cifre qualunque e, in seguito, introduca nuovamente il numero di pagina corretto.
Se il contatore delle pagine non si arresta, significa che la pagina richiesta non è più disponibile. In questo caso, introduca un altro numero di pagina. Selezionare la pagina seguente o precedente: Prema PROGR + ( ) o PROGR - ( Sovrapporre il televideo all’immagine della televisione: Mentre sta vedendo il televideo, prema . Lo prema di nuovo per uscire dalla modalità di televideo. Blocco temporaneo di una pagina: Alcune pagine del televideo contengono delle sottopagine che ruotano in maniera automatica. Per bloccare una sottopagina, prema o prema di nuovo per disinserire il blocco. Visualizzare un’informazione occulta (per esempio: soluzioni di indovinelli): Prema . Lo prema di nuovo per occultare di nuovo l’informazione. Uscire dal servizio di televideo: Prema

Fastext Il servizio Fastext consente di accedere alle pagine di televideo per mezzo di un unico pulsante. Nell’ambito del servizio di televideo, e nel caso in cui vengano emessi dei segnali di Fastext, nella parte inferiore dello schermo appare un menù di codici a colori che consentono all’utente di accedere direttamente ad una pagina determinata. Per realizzare questa operazione, prema il pulsante corrispondente al colore (rosso, verde, giallo o blu) del telecomando. Televideo

03ITKV25;29FX30B.fm Page 18 Tuesday, July 31, 2001 6:56 PM Collegamento di apparecchi opzionali È possibile connettere al televisore una vasta gamma di apparecchi opzionali come indicato in seguito. (I cavi di collegamento non vengono forniti). S VHS/Hi8/ DVC Videocamera

DVD VCR 8 mm/Hi8/ DVC Videocamera Quendo si connette la cuffia, gli altoparlanti del televisore vengono automaticamente sconnessi.

“PlayStation” è un prodotto di Sony Computer Entertainment, Inc.
“PlayStation” è una marca registrata di Sony Computer Entertainment, Inc. Per evitare la distorsione dell’immagine, non usare contemporaneamente i connetori A e C. Connessione di un video: Per connettere un apparecchio video, consulti il capitolo “Connessione dell’antenna e del videoregistratore”. Le consigliamo di connettere il videoregistratore utilizzando un connettore AV. Se non viene utilizzato un connettore di questo tipo, si renderà necessario sintonizzare manualmente il canale del segnale video per mezzo del menù di “Programmazione Manuale” (per realizzare questa operazione, consulti il paragrafo a) della pagina 13). Consulti anche il manuale d’istruzioni del suo videoregistratore per vedere come trovare il canale del segnale del videoregistratore. Connessione di un videoregistratore che dispone di Smartlink: Smartlink è un collegamento tra il televisore e un videoregistratore che permette un trasferimento diretto di determinate informazioni. Qualora desiderasse maggiori informazioni in merito al Smartlink, consulti il manuale delle istruzioni del suo videoregistratore. Se utilizza un videoregistratore che dispone di Smartlink, utilizzi un cavo per connettore Euro AV e lo connetta al connettore Euro AV :2/q F. Se ha connesso un decoder al connettore Euro AV :2/q o a un videoregistratore connesso al suddetto connettore Euro AV: Selezioni l’opzione di “Programmazione Manuale” nell’ambito del menù “Impostazione” e dopo aver selezionato l’opzione “Decoder**”, selezioni “Si” (utilizzando ) per ogni canale criptato. **Questa opzione appare solo in funzione del paese che sia stato selezionato nell’ambito del menù “Lingua/Nazione” continua …

Informazioni Aggiuntive 03ITKV25;29FX30B.fm Page 19 Tuesday, July 31, 2001 6:56 PM Connessione di un apparecchio audio esterno: Se desidera ascoltare l’audio del televisore attraverso gli altoparlanti del suo impianto stereo, connetta l’impianto all’uscita audio E e, attraverso il sistema di menù, selezioni “Regolazione Audio”. In seguito, entri nell’opzione “Regolazione Dettagli” e selezioni “No” in “Altoparlante TV”. Il volume degli altoparlanti esterni può essere regolato mediante i pulsanti di regolazione del volume del telecomando del televisore. Potrà modificare anche il livello degli alti e dei bassi attraverso il menù “Regolazione Audio”. Uso degli apparecchi opzionali

Connettere l’apparecchio opzionale al connettore adeguato del televisore come indicato sopra.

Accenda l’apparecchio connettato. Per vedere l’immagine dell’apparecchio collegato, prema ripetutamente il pulsante fino a che non appaia sullo schermo il simbolo corretto di entrata. Simbolo

Segnale di entrata di audio / video per mezzo del connettore AV D
Segnale di entrata RGB per mezzo del connettore AV D. Questo simbolo appare solo se è stata connessa un’entrata RGB.

Segnale di entrata video per mezzo del connettore RCA C e segnale di entrata audio per mezzo del B.

Segnale d’entrata S Video mediante il connettore S Video A e segnale d’entrata audio mediante B. Per recuperare l’immagine normale del televisore, prema il pulsante

del telecomando. Per apparecchiature monofoniche: Collegare il connettore phono alla presa MONO (L/G/S/I) posta sul frontale del TV e selezionare 3 o S 3 come segnale in ingresso utilizzando le istruzioni riportate in questa pagina. Infine facendo riferimento alla sezione relativa alla “Regolazione Audio” su questo manuale selezionare “Doppio Audio” “A” sul menu audio. Informazioni Aggiuntive

03ITKV25;29FX30B.fm Page 20 Tuesday, July 31, 2001 6:56 PM Specifiche tecniche Sistema televisivo: In funzione del paese che sia stato selezionato: B/G/H, D/K, L, I Uscita audio: 2 x 14 W (potenza musicale) 2 x 7 W (RMS) Sistema colore: PAL, SECAM NTSC 3.58, 4.43 (solo entrata video) Consumo di energia: KV-25FX30B: 87 W KV-29FX30B: 94 W Copertura di canale: VHF: E2-E12 UHF: E21-E69 CATV: S1-S20

Consumo di energia in modalità di disinserimento temporaneo (standby):

Cinescopio: Schermo piatto FD Trinitron

KV-29FX30B: 29 pollici (circa 73 cm misurata in diagonale) Peso: KV-25FX30B: Circa 36 Kg. KV-29FX30B: Circa 46,5 Kg. Terminali posteriori: :1/ Connettore Euro AV da 21 pins (norma CENELEC) incluse le entrate audio / video, entrata RGB, uscita audio / video di TV. Altre caratteristiche:
Televideo, FasText, Toptext.
Smartlink (comunicazione diretta tra il televisore ed un apparecchio videoregistratore compatibile. Se ha bisogno di maggiori informazioni su Smartlink, consulti il manuale delle istruzioni del suo videoregistratore).
Rilevamento automatico del sistema di televisione. :2/q Connettore Euro AV da 21 pin (norma CENELEC) comprese entrate audio / video, entrate S video, uscita audio / video selezionabile e connessione Smartlink. Dimensioni (l. x a. x p.): KV-25FX30B: Circa 655 x 509 x 476 mm. KV-29FX30B: Circa 746 x 569 x 516 mm. Accessori forniti: Un telecomando RM-887. Due pile a norma IEC. Uscite audio (sin./des.) – connettori RCA Terminali frontali: q3 entrata S video – DIN da 4 pin …3 entrata video – connettore RCA 3 entrata audio – connettori RCA presa per cuffia. Design e caratteristiche tecniche sono soggetti a cambiamenti senza preavviso. Carta ecologica – Senza cloro

Informazioni Aggiuntive 03ITKV25;29FX30B.fm Page 21 Tuesday, July 31, 2001 6:56 PM Soluzione dei problemi A seguito vengono proposte alcune semplici soluzioni per risolvere i problemi riguardanti l’immagine e il suono. Problema Soluzione Assenza d’immagine (lo schermo appare scuro) e assenza di suono.

Verifichi il collegamento dell’antenna.
Colleghi il televisore e prema il pulsante posizionato sulla parte frontale dell’apparecchio.
Se l’indicatore del televisore è acceso, prema il pulsante del telecomando. L’immagine è scadente o assente ma la qualità del suono è buona.

Per mezzo del sistema di menù, entri nel menù di “Regolazione Immagine” e selezioni “Ripristino” per recuperare le regolazioni originali. Assenza d’immagine o del menù
Si assicuri di aver acceso l’apparecchio opzionale e delle informazioni dell’apparecchio prema varie volte il pulsante del telecomando fino opzionale collegato al connettore AV a che il simbolo di entrata corretto non appaia sullo posizionato sulla parte posteriore del schermo. televisore. Buona qualità d’immagine, ma assenza di suono.

Prema il pulsante +/- del telecomando.
Verifichi che l’opzione “Altoparlante TV” nell’ambito del menù “Regolazione Audio” sia selezionata nella posizione “Si”.
Controlli che la cuffia sia stata disinserita. I programmi a colori non si vedono a colori.

Per mezzo del sistema di menù, entri nel menù di “Regolazione Immagine” e selezioni “Ripristino” per recuperare le regolazioni originali. L’immagine appare distorta al momento di cambiare programma o di selezionare il televideo.

Spenga l’apparecchio collegato al connettore AV a 21 pins della parte posteriore del televisore. Caratteri erronei nelle pagine di televideo.

Mediante il sistema di menù, selezioni l’opzione “Lingua/Nazione” e selezioni il paese nel quale viene utilizzato il televisore. L’immagine appare inclinata.

Per mezzo del sistema di menù, selezioni l’opzione “Rotazione Immagine” nell’ambito del menù di “Impostazione Dettagli” e corregga l’inclinazione. Immagine con rumore video.

Per mezzo del sistema di menù, selezioni l’opzione “AFT” nell’ambito del menù di “Programmazione Manuale” e regoli la sintonizzazione fine dei canali per ottenere una migliore ricezione dell’immagine.
Per mezzo del sistema di menù, selezioni l’opzione “Riduz. del Rumore” nell’ambito del menù di “Impostazione Dettagli” e selezioni “Auto” per attenuare il rumore dell’immagine. l’immagine non si decripta in modo corretto o è instabile quando si visualizza un canale criptato attraverso un decoder connesso al connettore Euro AV :2/q.

Mediante il sistema di menù, entri nel menù “Impostazione”. In seguito, entri nell’opzione “Impostazione Dettagli” e selezioni la “Uscita AV2” in “TV”. Il telecomando non funziona.

Cambi le pile. L’indicatore di spegnimento temporaneo (standby) del televisore lampeggia.

Si metta in contatto con il centro di assistenza Sony più vicino. In caso di avaria, faccia esaminare l’apparecchio a del personale specializzato. Non apra mai l’apparecchio. Informazioni Aggiuntive
