Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	60 cm de largeur
Débit d'air maximum	400 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED
Filtre à graisse	Filtre métallique lavable
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Fonctionnalités supplémentaires	Mode de recyclage et d'évacuation
Maintenance	Filtres à nettoyer régulièrement, entretien de l'éclairage
Sécurité	Protection contre les surcharges
Garantie	2 ans

FOIRE AUX QUESTIONS - HCP30E52UC BOSCH

Comment nettoyer les filtres de la hotte BOSCH HCP30E52UC ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les soigneusement et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de réinitialiser la hotte en la débranchant pendant quelques minutes avant de la rebrancher.

La hotte émet un bruit anormal, que faire ?

Un bruit anormal peut être dû à des filtres encrassés ou mal installés. Vérifiez les filtres et assurez-vous qu'ils sont bien en place. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Comment régler la puissance d'aspiration de la hotte ?

La hotte BOSCH HCP30E52UC dispose de plusieurs niveaux de puissance. Utilisez les boutons de commande pour sélectionner le niveau d'aspiration souhaité en fonction de vos besoins de cuisson.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez d'abord si l'ampoule est correctement installée. Si elle l'est, remplacez l'ampoule. Si la lumière ne fonctionne toujours pas après le remplacement, il peut y avoir un problème électrique nécessitant un service professionnel.

Quelle est la taille maximale de la hotte pour une installation standard ?

La hotte BOSCH HCP30E52UC est conçue pour être installée au-dessus des plaques de cuisson de 60 cm, ce qui est la taille standard pour la plupart des cuisines.

Comment installer la hotte BOSCH HCP30E52UC ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte à une distance adéquate de la plaque de cuisson et de la brancher à une source d'alimentation appropriée.

Est-il normal que la hotte génère de la condensation ?

Un certain niveau de condensation peut être normal, surtout lors de la cuisson de plats très humides. Assurez-vous que la hotte est correctement ventilée et que le système d'évacuation est dégagé.

MODE D'EMPLOI HCP30E52UC BOSCH

Instructions d'installation 13

Définitions de Sécurité 14

CONSIGNES DE SECURITE IMPORTANTES 15

Instructions generales 15

Sécurité-incendie 15

Prévention des brûlures 16

Sécurité des enfants 17

Consignes en matière de nettoyage 17

Sécurité à l'utilisation 17

Installation et entretien corrects 17

Avertissements de la Proposition 65 de l'Etat de la Californie 18

Causes des dommages 18

Protection de I'environnement 18

Instructions generales 19

Mode evacuation 19

Conduit d'évacuation 19

Branchementélectrique 19

Avant de commencer 20

Outilis et pieces nécessaires 20

Pièces comprises 20

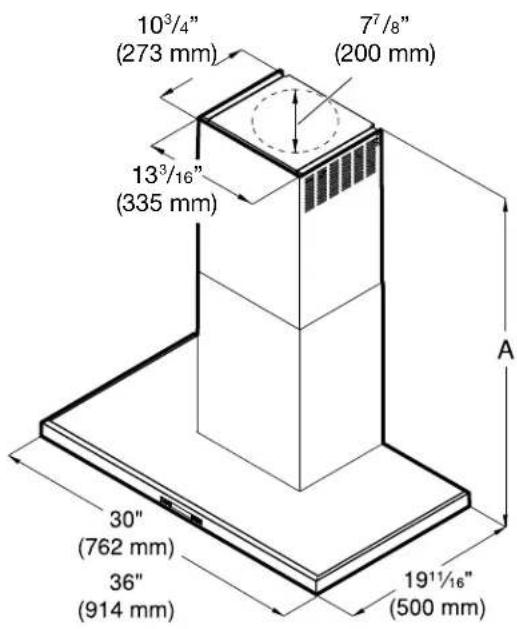

Cotes de l'appareil 20

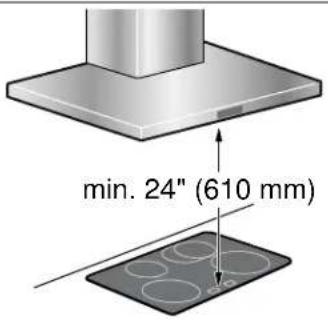

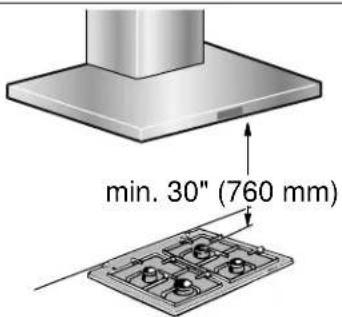

Distances de sécurité 21

Mode evacuation 21

Conduit d'évacuation 21

Vérifier le mur 21

Procedure d'installation 22

Preparer l'installation 22

Montage de la fixation murale 22

Percement du plafond 22

Percement du mur 22

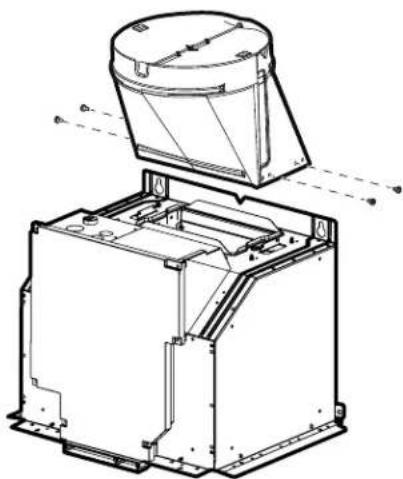

Montage du volet anti-refoulement 22

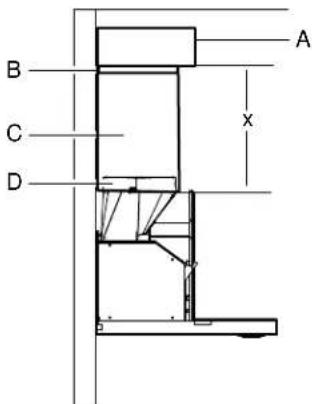

Montage du module de recirculation

(uniquement en cas de mode recirculation) 23

Brancher l'alimentation electrique 23

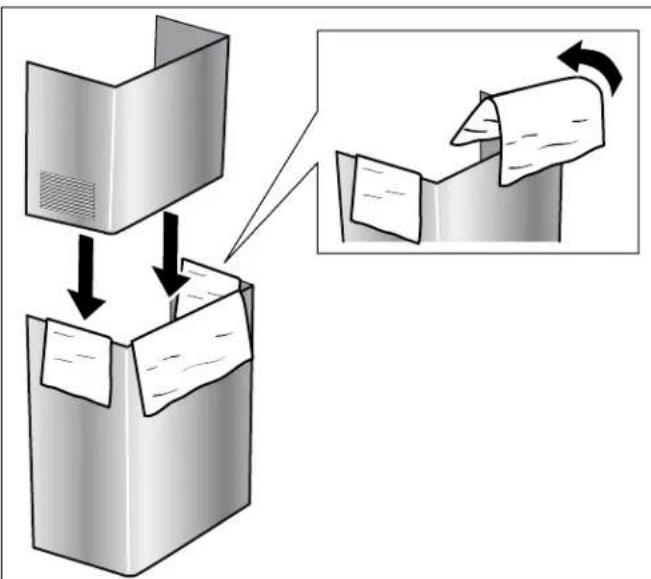

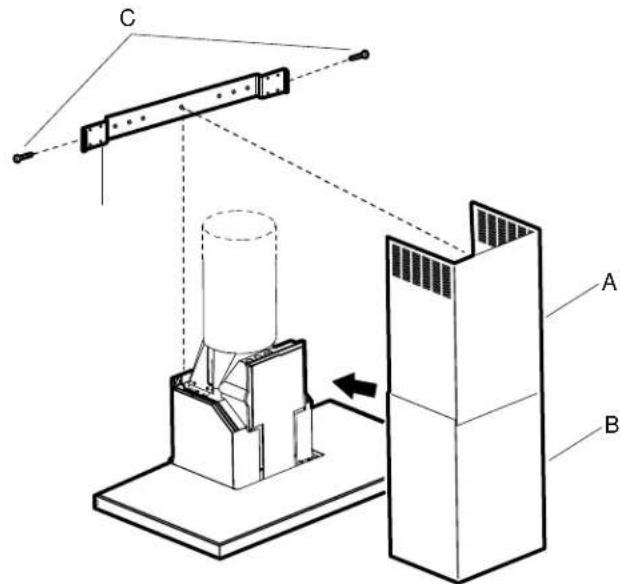

Monter le capot de cheminée 24

Dépose de l'appareil 24

Vous trouvez des informations supplémentaires concernant les produits, accessoires, pieces de rechange et services sur Internet sous :

www.bosch-home.com et la boutique en ligne : www.bosch-eshop.com

Définitions de Sécurité

A VERTISSEMENT

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

ATTENTION

Le non-respect de cet avertissement peut entrainer des blessures mineures ou moderées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet averissement.

Remarque: Vous signale des informations importantes ou des consels.

CONSIGNES DE SECURITE IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Votre nouvel apparéil a été concu pour un fonctionnement sur et faisie si vous en prenez bien soin. Lire attentivement toutes les consignes avant l'emploi. Ces précautions réduiront les risques de brûlures, de chic électrique, d'accidie et de lésions corporelles. Lors de l'utilisation d'un apparéil electroménager, quelques précautions de sécurité élémentaires doivent être observées, y compris celles qui figurent aux pages suivantes.

Instructions generales

Contrôler l'appareil après l'avoir déballé. Si l'appareil a été endommagé durant le transport, ne pas le brancher.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :

• Utilisez cet apparéil seulement de manière conforme à l'usage prévu par le fabricant. Si vous avez des questions, contactez le fabricant.
• Avant le nettoyage ou l'entretien de l'appareil, mettez-le hors tension sur le tableau électrique et verrouillez les dispositifs de sectionnement afin d'empêcher toute remise sous tension accidentelle.

S'il est impossible de verrouiller les dispositifs de sectionnement, fixez de maniere sure au tableau électrique un dispositif d'alerte bien visible, par exemple une étiquette.

AVERTISSEMENT

ATTENTION - AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES, VÉUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :

• Les travaux d'installation et de raccordement électrique doivent être effectuels par une personne qualifiée, conformément aux codes et standards de construction, y compris ceux concernant le feu.
  Assurez-vous que l'aération est suffisante pour permettre la combustion et l'évacuation des gaz par le conduit de cheminée d'un apparéil à combustible afin de prévenir le refoulement d'air. Respectez les instructions du fabricant de l' apparéil de chauffage et les normes de sécurité, comme celles publiées par la National Fire Protection Association (NFPA) et par la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que par les autorités locales.

• Lorsque vous faites une ouverture dans un mur ou un plafond, veillez à ne pas endommager les fils électriques ou les conduites qui y sont dissimulés.

• Les soufflantes canalisées doivent donner sur l'extérieur.

Cet apparéil n'est pas destiné à être utilisé avec un programmeur externe ou une télécommande.

Sécurité-incendie

AVERTISSEMENT

Pour réduire le risque de feu et pour évacuer correctement l'air, évacuez l'air vers l'extérieur. N'évacuez pas l'air dans les murs, les plafonds, les greniers, les vides sanitaires ou les garages.

AVERTISSEMENT

Pour réduire les risques de feu, utiliser uniquement des gains en métal.

Toujours avoir un détecteur de fumée en état de marche près de la cuisine.

AVERTISSEMENT

POUR REDUIRE LE RISQUE D'INCENDIE DE GRAISSE DE CUISINIÈRE:

a. Ne laissez jamais la surface de cuisson sans surveillance à des températures élevées. Les débordements causent de la fumée et les résidus graisseux peuvent s'enflammer.. Faites chauffer les huiles lentement à feu doux ou moyen.
b. Faites toujours fonctionner la hotte lorsque vous cuisinez à feu vif.
c. Nettoyez les ventilateurs régulierement. Ne laissiez pas laGRAisse s'accumuler sur le ventilateur ou sur le filtre.
d. Utilisez des cassetoles de taille appropriée. Utilisez toujours des recipients adaptés à la taille de la surface de cuisson.

Ne flambez jamais sous la hotte aspirante et ne travailliez jamais avec une flambre nue. Une hotte aspirante en marche aspire les flammes dans le filtrte. Une hotte aspirante en marche aspire les flammes dans le filtrte. Ne flambez jamais sous la hotte aspirante et ne travailliez jamais avec une flambre nue. Une hotte aspirante en marche aspire les flammes dans le filtrte. Les dépôts de graissse sur les filtrte risquent alors de s'enflammer!

CONSIGNES DE SECURITE IMPORTANTES

LIRE ET CONSERVER CES INSTRUCTIONS

ATTENTION

Appareil concu exclusivement pour la ventilation générale. Ne pas utiliser pour evacuer des matières et vapeurs dangereuses ou explosives.

Si des vêtements s'enflamment, rouler par terre immédiatement pour éteindre les flames.

Étouffez les flammes d'un feu d'aliments autres qu'un feu de graisse à l'aide de bicarbonate de soude. Ne jamais utiliser d'eau sur les feu des cuisson.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE LÉSIONS
CORPORELLES EN CAS D'UN FEU DE FRITURE SUR UNE CUISINIÈRE, OBSERVER CE QUI SUIT :

ÉTOUFFER LES FLAMMES à l'aide d'un couvercle bien hermetique, d'une tôle à biscuits ou d'un plateau en métal, puis éteindre le brûleur. FAIRE ATTENTION À NE PAS SE BRÜLER. Si les flammes ne s'eteignent pas immédiatement, ÉVACUER LES LIEUX ET FAIRE APPEL AU SERVICE D'INCENDIE.
- NE JAMAIS SOULEVER UNE POÉLE EN FLAMMES - Vou pourriez vous brûler.
- NE PAS UTILISER D'EAU, y compris les chiffons ou serviettes mouillées - une violente Explosion de vapeur pourrait se produit.
Utiliser UNIQUEMENT un extincteur si :

• Vous savez que vous avez un extincteur de classe ABC et comment l'utiliser.
• Le feu est petit et circonscrit à la zone où il a débuté.
• Le service d'incendie est appelé.
• Si I'on peut combattre le feu en ayant le dos vers une sortie.

Dans la mesure du possible, ne pas faire fonctionner le système de ventilation lorsqu'un feu se déclenché sur une table de cuisson. Toutefois, ne pas passer la main à travers le feu pourmettre le système de ventilation hors tension.

AVERTISSEMENT

RISQUE D'INCENDIE

Les brûleurs gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Ils peuvent alors endommager les apparèils de ventilation. Utiliser les brûleurs gaz uniquement lorsqu'un récipient est placé dessus.

AVERTISSEMENT

RISQUE D'INCENDIE

Lors du fonctionnement simultané de plusieurs foyer gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommage ou prendre feu. Ne faites jamais fonctionner en même temps deux foyer gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 17,000 Btu/hr (5 kW) (wok)CHAFFE autant que deux brûleurs gaz.

AVERTISSEMENT

RISQUE D'INCENDIE

L'huile et la graisse très chaudes s'enflammment rapidement. Ne jamais laisser de l'huile et de laGRAISSÉ chaudes sans surveillance. Ne jamais éteindre un incendie avec de l'eau. Éteindre le foyer. Étouffer les flammes avec précaution au moyen d'un couvercle, d'une couverture antifeu ou équivalent.

AVERTISSEMENT

RISQUE D'INCENDIE

Les dépôts se trouvant dans le filtré àGRAISSSE peuvent s'enflammer.

Nettoyer le filtrer a graisse au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans son filtré àGRAISSE.

AVERTISSEMENT

RISQUE D'INCENDIE

Les dépôts se trouvant dans le filtré àGRAISSÉ peuvent s'enflammer. Ne jamais cuisine àproximé de l'appareil avec une flamme ouverte (par exemple pour faire flamber). Installer l'appareil pres d'un foyer pour combustibles solides (bois ou charbon par exemple) seulement s'il y a un couvercle fermé et non amovible. Il ne faut pas qu'il se produise de projection d'étincelles.

Prévention des brûlures

AVERTISSEMENT

RISQUE DE BRULURE

Les parties accessibles chauffent lorsque la table est allumée. Ne touchez jamais aux parties très chaudes. Tenez les enfants à distance.

CONSIGNES DE SECURITE IMPORTANTES LIRE ET CONSERVER CES INSTRUCTIONS

Sécurité des enfants

Lorsque les enfants sont assez âgés pour utiliser l'appareil, il incombe aux parentes ou tuteurs légaux de veiller à ce qu'ils soient formés aux pratiques sécuritaires par des personnes qualifiées.

Enlever le ruban adhesif et l'emballage avant d'utiliser l'appareil. Detruire l'emballage après avoir deballe l'appareil. Ne jamais laisser les enfants jouer avec les matérieliaux de conditionnement.

Ne permettre à personne de grimper, resterbout, s'appuyer, s'asseoir ou se pencher sur toute partie d'un apparéil, notamment une porte, un tiroir-rechaud ou un tiroir derangement. Ceci peut endommager l' apparéil qui risque de basculer et cause des blessures sérieuses.

Ne pas permettre aux enfants d'utiliser cet apparéil sauf sous la surveillance attentive d'un adulte. Ne pas laisser les enfants et les animaux seuls ou sans surveillance lorsque l' apparéil est en service. Ne jamais les laisser jouer aux alentours de l' apparéil, que ce dernier soit en service ou non.

ATTENTION

Les articles d'intérêt pour les enfants ne doivent pas êtrerangés dans un apparéil électroménager, dans lesarmoires au-dessus de l' apparéil ou sur le dosseret. Les enfants peuvent grimper sur l' apparéil pour atteindre cesobjets et se blesser sérieusement.

Consignes en matière de nettoyage

AVERTISSEMENT

S'assurer que l'appareil a complètement refroidi (y compris les frittes àGRAisse et les ampoules,le cas échéant) et que laGRAisse s'est solidifiée avant de tenter de nettoyer unequelconque partie de l'appareil.

Ne pas utiliser de nettoyeur à vapeur pour nettoyer l'appareil.

Sécurité à l'utilisation

AVERTISSEMENT

Ne pas réparer ni remplacer toute piece de l'appareil à moins que cela ne soit expressement recommandé dans ce manuel. Ne jamais modifier ni ALTERER la configuration de l'appareil. Toute installation, réparation ou maintenance inadéquate peut entraîner des blessures ou des dommages matériels. Se reporter à ce manuel pour obtenir des conseils sur la façon de procéder. Toute réparation doit être effectuee par un centre de réparation autorisé par l'usine.

AVERTISSEMENT

RISQUE DE BLESSURE

Des objets posés sur l'appareil risquent de tomber. Ne pas déposer d'objets sur l'appareil.

Installation et entretien corrects

Demandez à l'installateur de vous montré où se trouve le disjoncteur ou le fusible. Identifier sa position pour pouvoir le retrouver facilement.

Cet apparéil doit être ajustement installé et mis à la terre par un technicien agréé. Branchez l'appareil uniquement dans une prise correctement reliée à la terre. Pour plus de détails, reportez-vous à la notice d'installation.

Cet apparéil est destiné uniquement à une utilisation domestique normale. Il n'est pas homologué pour un usage en extérieur. Voyez la garantie. Si vous avez des questions, communiquez avec le fabricant.

Ne pas entreposer ni utiliser de produits chimiques corrosifs, vapeurs, substances inflammables ou produits non alimentaires à l'intérieur ou a proximé de l'appareil. Il a été spécialement concu pour être utilisé pendant le chauffage et la cuisson des aliments. L'emploi de produits chimiques corrosifs pour chauffer ou nettoyer l'appareil endommagera ce dernier et peut provoquer des blessures.

Ne pas se servir de cet apparéil s'il ne fonctionne pas correctement ou s'il est endommagé. Communquier avec un réparateur autorisé.

Ne pas réparer ni remplaçer toute piece de l'appareil à moins que cela ne soit spécifiquement recommendé par ce manuel. Toute réparation doit être effectuee par un centre de réparation autorisé par l'usine.

ATTENTION

LaGRAISSRestant sur les filtres peut se fondre a nouveau et se déplacer à l'intérieur de I'event.

ATTENTION

Couper le courant au niveau du disjoncteur avant d'enlever une ampoule grillée. Ne pas toucher les ampoules immédiatement après les avoir utilisées. Elles restent chaudes pendant quelques minutes.

AVERTISSEMENT

S'assurer que l'appareil et les ampoules ont refroidi et que le courant qui alimente l'appareil a ete coupé avant de changer une ou plusieurs ampoules. Le non respect de cette instruction peut entrainer un chic electrique ou des brulures. Les lentilles (le cas echeant) doivent etre mises en place lors de l'utilisation de I'appareil. Les lentilles (le cas echeant) permettent d'eviter que les ampoules ne se brisent. Les lentilles (le cas echeant) sont en verre. Manipuler avec precaution pour eviter les cassures. Le verre brise peut etre une cause de blessures.

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l'appareil ou en dessous.

AVERTISSEMENT

Lorsque la hotte aspirante est utilisée en mode d'évacuation d'air simultanément avec un brûleur différent utilisant également la même cheminée, (teils des apparêls de chauffage au gaz, à l'huile ou au charbon, des chauffe-eau instantanés ou des chaudières à eau chaude), veillez à ce que l'apport d'air frais soit suffisant pour assurer la combustion ajusté du brûleur. Un fonctionnement sans risque est possible si la souspression dans la pierce où le brûleur est installé ne dépasse pas 4 Pa (0,04 mbar).

On peut y parvenir en acheminant l'air requis pour la combustion à travers des ouvertures non verrouillables, par exemple dans les portes et fenêtres, et en association avec des boîtiers muraux d'admission/ d'évacuation d'air fixées au mur ou grâce à d'autres mesures techniques telles qu'un verrouillage récriprouque, etc.

AVERTISSEMENT

Evitez l'intoxication au monoxyde de carbone. - Prévoyez une admission d'air adequate pour empêcher l'aspiration des gaz de combustion dans la piece. Un boitier mural air d'admission/air d'échéppement ne peut garantir que la valeur limite ne sera pas dépassée.

Remarque: Lorsque vous évalué les exigencies globales, vous doivent tener compte du système combiné d'aération de la maison au complet. Cette règle ne s'applique pas aux appareils de cuisson, comme les surfaces de cuisson et les fours.

Ayertissements de la Proposition 65 de l'Etat de la Californie

AVERTISSEMENT

Ce produit contient des produits chimiques connus de l'Etat de la Californie pour causeer le cancer, des anomalies congenitales ou d'autres problèmes de reproduction.

Causes des dommages

ATTENTION

Risque de dépréciation par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. Cette dernière peut provoquer de la corrosion.

Remplacer immediatement les ampoules defectueuses, afin d'empêcher une surcharge des ampoules restantes. Risque de déteriation par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les commandes avec un chiffon humide.

Détérisation de la surface par un nettoyage inapproprié. Nettoyer les surfaces en inox seulement dans le sens du métal. Ne pas utiliser de nettoyant à inox pour les organes de commande.

Détérisation des surfaces par les produits de nettoyage agressifs ou abrasifs. Ne jamais utiliser de produits de nettoyage agressifs ou abrasifs.

Risque d'endommagement par le reflux de condensat. Installer le canal d'évacuation d'air légèrement inclé vers le bas à partir de l'appareil (1° de pente).

Protection de l'environnement

Déballez l'appareil et jetez l'emballage dans le respect de l'environnement.

Instructions generales

Mode evacuation

Remarque: Il ne faut pas rejoeter l'air usé dans une cheminée d'évacuation en service, ni dans un conduit servant à la ventilation de pieces ou sont installés des foyers.

• Pour rejoeter l'air dans un conduit de fumées qui n'est pas en service, il faut demander l'accord du maître ramoneur compétent.
• Si l'air est evacué à travers le mur extérieur de l'habitation, il faut utiliser un caisson mural téléscopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les problèmes dus à la tuyauterie.

L'appareil atteint sa puissance maximale si le tuyau d'évacuation est court et droit et a un diamètre le plus grand possible.
L'emploi de tuyaux d'évacuation longs et à surface rugueuse, compteant de nombreux coudes ou ayant un diamètre inférieur à 150 mm (5 ^15 / _16 ), empêche l'appareil d'atteindre sa puissance d'aspiration maximale et le bruit de fonctionnement est plus fort.
- Les tuyaux rigides et couples utilisés pour le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Tuyaux ronds

Un diamètre interieur de 150mm (5^15 / 16^ ) est preconise, avec un minimum de 120mm (4^3 / 4^ )

Conduits plats

La section interieure doit être conforme au diamètre des tuyaux ronds.

0 150 mm (5 ^15 / _16 ), environ 177 cm² (27 ½ sq in)

0 120 mm (4^3 / 4^ ) , environ 113 cm²(17 ½ sq in)

• Les conduits plats ne doivent pasprésenter de coudes trop serrés.
• Si les tuyaux utilisés n'ont pas tous le même diamètre, utiliser des bandes d'étanchéité.

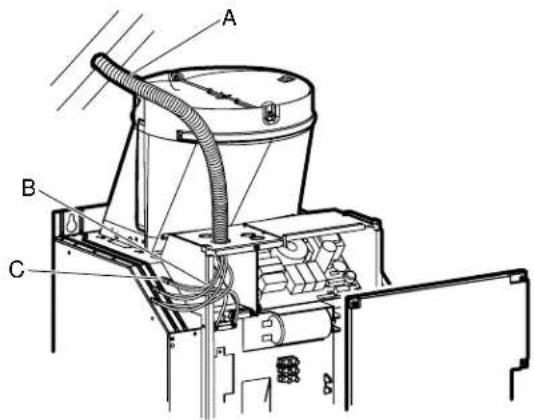

Branchementélectrique

A VERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Les pièces se trouvant dans l'appareil peuvent désenter des arêtes vives. Le cordon de branchement peut être endommagé. Ne pas couder ni coincer le cordon de branchement pendant la pose.

Avant de raccorder l'appareil, vérifier l'installation domestique. Veiller à ce que la protection de l'installation domestique soit appropriée. La tension et la fréquence de l'appareil doivent correspondre à l'installation électrique (voir la plaque signalétique).

L'appareil répond à la classe de protection I et doit uniquement être utilisé avec une prise de terre.

Un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm doit être present dans l'installation. Celui-ci doit encore être accessible après l'encastrement.

Seul un électricien/agree est habilité à installer ou à remplaçer le cable de raccordement, en respectant les prescriptions en vigueur.

Respecter toutes les normes et lois en vigueur.

Veiller à ce que le raccordement électrique réponde aux exigences de toutes les normes et lois applicables dans le pays correspondant et aux spécifications des éditions les plus récentes des normes suivantes : National Electrical Code, ANSI/NFPA 70^ , ou normes

CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No.0-M91**.

Faire contrôle par un électricien le raccordement à la terre de l'appareil.

Ne pasmettre à la terre avec une canalisation de gaz. S'assurer de ne pas avoir de fusible dans le circuit electrique neutre ou de mise à la terre.

Conserver la notice de montage. Raccorder l'appareil uniquement avec un cablage de cuivre. Raccorder l'appareil si possible avec un guide de cable métallique directement au boîtier à fusibles.

Le diamètre du fil doit répondre aux exigences de toutes les normes et lois applicables dans le pays correspondant et aux specifications des éditions les plus récentes des normes suivantes : National Electrical Code ANSI/NFPA 70, ou normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No. 0-M91*.

Fixer une gaine de protection figurant dans la liste U.L. ou C.S.A. aux deux extrémités du cable de raccordement, à savoir au niveau de l'appareil et au boitier à fusibles.

Vou puez obtaining des copies des normes mentionnées aupres de :

Outils et pieces nécessaires

• Décamètre à ruban
  Crayon
• Tournevis Phillips (Posidrive) #2
• Perceuse avec les forets suivants: 5 / 16'' (7,9 mm) et 3 / 8'' (9,5 mm)
• Niveau à bulle
• Ruban en aluminium (NE PAS utiliser un ruban isolant)
• Canal d'évacuation d'air (la configuration dépend de la situation de montage).
• Vis à tôle supplémentaires (si nécessaires pour l'installation du conduit d'évacuation)
  Scie

Pèces comprises

• Hotte aspirante avec ventilateur, volet anti-refoulement
  Lampe, déjà montée
  Filtre a graisse en métal
• Capot de cheminée
  Gabarit de perçage
  1 cornière de retenue pour le capot de cheminée
• Notice d'utilisation et d'installation
  6 vis, 5x45 mm
  8vis,4x8mm
  2 rondelles de calage
• 2 chevilles pour corps creux, 8 × 40 ~mm
  4 chevilles pour corps creux, 10× 50mm
  Adaptateur Torx, 10 & 20

Cotes de l'appareil

A Uniquement en cas de mode recirculation de l'air :

Max. 45 13/16" (1164 mm)
Min. 27 1/16" (687 mm)
Uniquement en cas de mode évacuation de l'air :
Max. 42 1/8" (1071 mm)
Min. 27 1/16" (687 mm)

Distances de sécurité

A VERTISSEMENT

RISQUE D'INCENDIE

Les dépôts de graisse dans le filtré àGRAISSPEuvent s'enflammer.La distance de sécuritérecommandée doit être respectée afin d'éviter uneaccumulation de chaleur.Veuillez respecter lesspecifications de votre apparéil de cuisson.Si descuisinières électriques et a gaz sont utiliséesensemble,la plus grande distance indiquées'applique.

L'appareil peut seulement être installé directement contre un mur ou une armoire sur un côte.

L'espacement du mur ou de l'armoire doit etre d'aux moins 2^ (50 mm).

La distance entre la surface de rangement sur la table de cuisson et le dessous de la hotte ne doit pas etre inférieure a 24" (610 mm) pour les tables de cuisson electriques et 30" (760 mm) pour les cusinieres a gaz ou combinées.

Si les instructions pour l'installation de l'appareil de cuisson au gaz spécifique une plus grande distance, cette-ci doit être prise en compte.

Table de cuisson electrique

Table de cuisson au gaz

Mode evacuation

Remarque: Il ne faut pas rejoeter l'air usé dans une cheminée d'évacuation en service, ni dans un conduit servant à la ventilation de pieces ou sont installés des foyers.

• Pour rejoeter l'air dans un conduit de fumées qui n'est pas en service, il faut demander l'accord du maître ramoneur compétent.
• Si l'air est evacué à travers le mur extérieur de l'habitation, il faut utiliser un caisson mural téléscopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil decline toute garantie en cas de réclamation imputable à des problèmes liés au parcours des conduits.

L'ouverture d'évacuation d'air et les conduits d'évacuation doivent être exécutés en fonction des conditions locales.
L'appareil atteindre un rendement supérieur si le conduit d'évacuation est court et droit et que son diamètre est grand.
- Des conduits d'évacuation d'air longs, aux parois rugueuses, compteant plusieurs coudes ou des diamètres trop petits, empêchent d'atteindre une puissance d'aspiration optimale et le ventilateur devient plus bruyant.
- Les tuyaux rigides ou couples constituent le conduit d'évacuation doivent être en matériel ininflammable.
- Lisser la zone de raccordement des tuyaux avant le montage.
- Etancher les zones de jonction.

Tuyaux ronds

Nous recommends un diamètre interieur de 8" (200 mm).

Conduits plats

La section interieure doit correspondre au diamètre des tuyaux ronds.

0 8" (200 mm) env. 50,3 pouces² (324 cm²)

• Les conduits plats ne doivent pasprésenter de coudes à angles vifs.
• Pour raccorder des tuyaux de diamètres différents, utiliser du ruban d'étanchéité.

Vérifier le mur

• Le mur doit être plat, vertical et offrir une portance suffisante.
• La profondeur des troughs percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sure.
• Les vis et chevilles fournies convennent pour la maconnerie massive. En présence d'autres matériaux de construction, il faut utiliser des moyens de fixation correspondants.

Procedure d'installation

ATTENTION

Veillez à ce qu'il n'y ait pas de conduites électriques, ou tuyaux de gaz et d'eau au niveau des perçages.

Préparer l'installation

1. Du plafond au bord inférieur de la hotte aspirante, tracer une ligne mediane verticale sur le mur.
2. Aligner le gabarit de perçage à la ligne mediane et au bord inférieur de la hotte et le coller.
3. Marquer les emplacements des vis et le contour de la zone d'accrochage.
4. Marquer les percages pour les cornières de retenue de la cheminée. Le milieu des cornières de retenue est repéré par un percage. Appliquer les cornières de retenue de façon centree à la ligne mediane, les aligner horizontally et marquer l'emplacement des percages.

Montage de la fixation murale

1. Percer les trouss avec le foret de 0 5/16" (7,9 mm) pour la cornière de retenue.
2. Enfoncer les chevilles à fleur du mur.
3. Visser les vis (5x45 mm) à la main dans les chevilles, afin d'écarter la cheville.
4. Dévisser les vis.
5. Visser la cornière pour la cheminée.

Percement du plafond

1. Prolonger la ligne mediane du gabarit de perçage vers le plafond à l'aide d'un niveau à bulle.
2. Marquer le percage du plafond (Ø 8 1/2" (216 mm)) à une distance d'au moins 4 5/8" (117 mm) du mur.

Percement du mur

1. Prolonger la ligne mediane du gabarit de perçage vers le plafond à l'aide d'un niveau à bulle.
2. En fonction du coude, marquer le perçage du mur (Ø 8 1/2" (216 mm)) à une distance d'au moins 26 1/2" (660 mm) au-dessus du bord supérieur de la hotte.

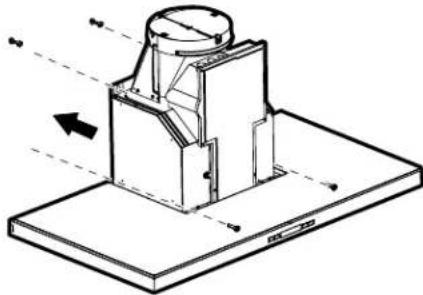

Monter la hotte aspirante au mur

A VERTISSEMENT

RISQUE DE BLESSURE

L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.

1. Retirer la pellicule protectrice d'abord du dos de l'appareil, puis intégralement une fois le montage acheve.
2. Marquer les perçages supérieurs sur le mur.

Remarque: S'assurer que les perçages sont alignés horizontally et de manière centrefee à la ligne mediane.

1. Percer les troussupérieurs.Respecter une distance de 1 / 4'' (6 mm) entre le mur et la tete de la vis.
2. Enlever le filtré àGRAISSE.
3. Accrocher la hotte au mur aux vis supérieures.
4. Marquer les percages inférieurs.
5. Enlever la hotte du mur.
6. Percer les trouxs inferieurs.
7. Accrocher la hotte au mur aux vis supérieures.
   10.Serrer les vis supérieures et inférieures à la main.

Montage du volet anti-refoulement

Visser le volet anti-refoulement sur la hotte à l'aide de 4 vis (4x8 mm).

Effectuer le raccordement de l'évacuation de l'air (uniquement en cas de mode évacuation de l'air)

Remarque: En cas d'utilisation d'un tuyau en aluminium, lisser au préalable la zone de raccordement.

1. Fixer le tuyau d'évacuation et l'étancher.
2. Vérifier si le volet anti-refoulement fonctionne.

Montage du module de recirculation (uniquement en cas de mode recirculation)

1. Visser le boftier pour le module de recirculation sur la cornière de retenue à l'aide de 4 vis (4x8 mm).

A Vis
B Module de recirculation
C Cornière de retenue

1. Mesurer la distance (x) entre le bord inférieur du boîtier pour le module de recirculation et le bord inférieur du volet anti-refoulement.

A Module de recirculation

B Colliers
C Capot de cheminée
D Canal d'évacuation d'air

1. Raccourcir le tuyau d'évacuation à la longueur mesurée.
2. Enlever le module de recirculation.
3. Pousser le tuyau d'évacuation sur la face inférieure du module de recirculation.

4. Positionner le module de recirculation avec le tuyau d'évacuation sur le canal d'évacuation.

5. Fixer le module de recirculation sur la corniere de retenue à l'aide de 4 vis.

6. Assurer les jonctions avec les colliers.

Brancher l'alimentation électrique

A AVENTISSEMENT

RISQUE D'ÉLECTROCUTION

Avant de proceder au cablage de l'appareil, couper le circuit electrique principal au boitier electrique. Un circuit electrique de 120 VAC, 15 ou 20 ampères est nécessaire.

Indications pour la mise à la terre : Cet apparéil est équipé d'un boîtier de distribution avec 3 cables. Utiliser le cable vert-jaune pour la mise à la terre de l'appareil. Relier le cable vert-jaune au cable de mise à la terre du raccordement domestique, afin d'éviter une décharge électrique. N'endommager ou n'enlever enaucun cas le cable vert-jaune.Le non-respect peut conduire à des blessures mortelles ou des décharges électriques.

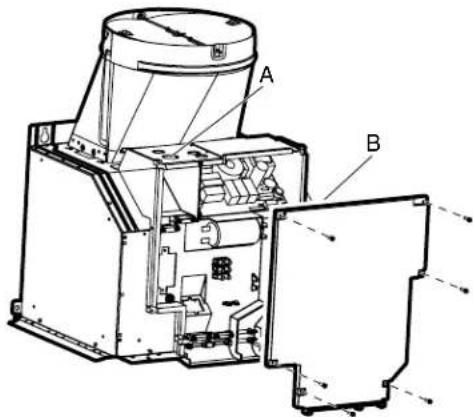

1. Enlever le passage de cables cote gauche et le couvercle de la commande du moteur. Fixer la piece de raccordement pour la gaine d'installation (dans la liste cULUS) au passage de cables.

A Passage de câbles

B Couvercle de la commande du moteur

1. Raccorder la gaine d'installation de 1 / 2'' (12,7 mm) à la commande du moteur.

A Gaine d'installation
B Raccordement électrique
C Connecteurs de cables indiqués dans la liste UL

Monter le capot de cheminée

Certaines surfaces peuvent avoir des bords tranchants. Faire attention en étendant le bras derrière l'appareil ou en dessous.

1. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
2. Faire couilisser les capots de cheminée l'un dans l'autre.

Remarques

• Pour éviter les rayures, poser du papier, à titre de protection, sur les bords du capot extérieur.
• En mode évacuation de l'air, tourner le capot de cheminée de façon à ce que les fentes d'aération se trouvent en bas.

1. Retirer les films protecteurs recouvrant la hotte.

2. Poser les capots de cheminée sur l'appareil.

3. Pousser le capot de cheminée interieur vers le haut et l'accrocher sur les cotes gauche et droit à la cornière de retenue.
   6.À l'aide de deux vis,visser le capot de cheminée lateralement sur la corniere de retenue.

A Capot de cheminée supérieur
B Capot de cheminée inférieur
C Vis
D Cornière de retenue

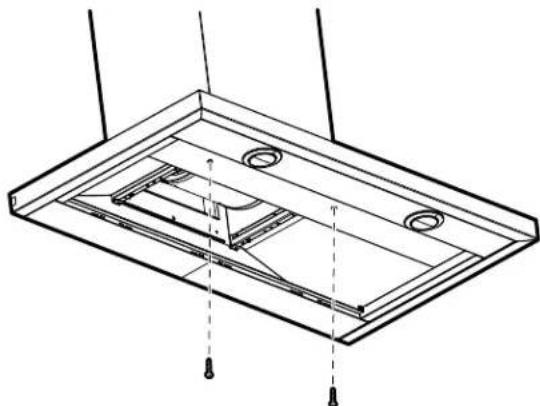

1. Fixer la partie inférieure du capot de cheminée à l'aide de deux vis.

1. Mettre en place le filtré àGRAISSÉ en métal.

Dépose de l'appareil

1. Retirer le filtré àGRAISSÉ en métal.
2. Detacher le capot de cheminée.
3. Mettre l'appareil hors tension.
4. Detacher les conduits d'évacuation.
5. Desserrer les vis pour la fixation de l'appareil.
6. Enlever l'appareil.

Contidente
