POWE80090 - Chargeur de batterie PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Booster de démarrage / Chargeur de batterie portable
Marque	PowerPlus
Modèle	POWE80090
Alimentation	12 V CC (batterie interne) et 230 V CA via adaptateur secteur
Courant de démarrage	400 A (pinces crocodiles)
Compresseur intégré	Oui, avec manomètre et tuyau de gonflage
Éclairage de secours	Lampe à LED 3,6 W
Moteurs compatibles	Essence et diesel jusqu'à 1600 cm³
Sortie 12 V CC	Prise allume-cigare 12 V pour accessoires
Boîtier	Polyéthylène résistant aux chocs
Dimensions (approx.)	30 x 20 x 20 cm
Poids (approx.)	4 kg
Contenu du package	Manuel utilisateur, câble CC-CC 12 V, chargeur CA 230 V, 3 buses
Temps de charge (230 V)	Environ 8 h pour 1 démarrage, jusqu'à 48 h pour 6 démarrages
Entretien de la batterie	Décharger et recharger complètement tous les 3 mois
Sécurité	Protection contre les surcharges, pinces avec isolation
Garantie	24 mois
Normes	CE, EN60335-1, ENIEC61000-6-1, EN61000-6-3

FOIRE AUX QUESTIONS - POWE80090 PowerPlus

Quels types de moteurs puis-je démarrer avec le POWE80090 ?

Le POWE80090 peut démarrer les moteurs à essence et diesel jusqu'à 1600 cm³.

Comment utiliser les pinces de démarrage ?

Éteignez le moteur du véhicule. Connectez d'abord la pince noire (-) à une partie métallique fixe du moteur (masse), puis la pince rouge (+) à la borne positive de la batterie. Activez l'allumage et attendez 1 à 2 minutes. Démarrez le moteur pendant 5 à 6 secondes maximum. Débranchez d'abord la pince noire, puis la rouge.

Puis-je utiliser le compresseur en continu ?

Non, faites fonctionner le compresseur pendant 10 minutes au maximum, puis laissez-le refroidir pendant 10 minutes avant de l'utiliser à nouveau.

Comment recharger l'appareil ?

Vous pouvez recharger via l'adaptateur secteur 230 V CA (branchez la prise 12 V dans la sortie 12 V de l'appareil et la prise 230 V dans une prise murale) ou via le câble CC-CC 12 V en le branchant sur l'allume-cigare d'un véhicule moteur allumé.

Combien de temps faut-il pour recharger complètement ?

Le temps de recharge dépend du nombre de démarrages effectués. Par exemple, pour 1 démarrage, il faut environ 8 heures ; pour 6 démarrages, environ 48 heures. Consultez le tableau en section 8.1.

Que faire si l'ampoule de l'éclairage de secours grille ?

Remplacez l'ampoule par une neuve de 3,6 W. Pour y accéder, serrez doucement les deux côtés du boîtier de l'éclairage, retirez-le, dévissez l'ampoule grillée et remplacez-la.

Comment vérifier le niveau de charge de la batterie ?

Appuyez sur le bouton rouge (repère 3). L'indicateur de batterie à codage couleur affiche le niveau de charge.

Puis-je utiliser l'appareil comme source d'alimentation pour des appareils 12 V ?

Oui, branchez l'appareil sur la prise allume-cigare 12 V (sortie) et utilisez-la pour alimenter des appareils comme des lampes, radios, etc. Consultez le tableau des durées d'utilisation estimées.

Quelles précautions de sécurité dois-je prendre lors du démarrage ?

Ne laissez jamais les pinces rouge et noire entrer en contact entre elles ou avec un même objet métallique. Utilisez l'appareil dans un endroit bien aéré. Connectez toujours la pince noire à la masse avant la rouge.

Que faire si le moteur ne démarre pas après la première tentative ?

Attendez au moins 3 minutes avant d'essayer à nouveau. Si le moteur ne démarre toujours pas, vérifiez les connexions et rechargez l'appareil.

MODE D'EMPLOI POWE80090 PowerPlus

1 DESCRIPTION 2
2 LIST DES PIECES DU PACKAGE 2
3 EXPLICATION DES SYMBOLES 3
4 REGLES DE SECURITE GENERALES 3
4.1 Lieu de travail 3
4.2 Sécurité électriche 3
4.3 Sécurité des personnes 4
4.4 Précautions de manipulation et d'utilisation d'outils electriques 4
4.5 Entretien 5
5 REGLES DE SECURITE SPECIALES 5
6 CHARACTERISTICS 5
7 OPERATION 5
7.1 Demarrage avec les cables 5
7.2 Fonctionnement du compresseur 6
7.3 Utilisation de la centrale electrique comme source electrique 6
8 CHARGE ET RECHARGE 7
8.1 Plan de recharge 7
8.1.1 Charge de I'adaptateur/du chargeur 230 V CA (14)
8.1.2 Charge du cordon d'alimentation 12 V CC-CC (13) 7
8.2 Remplacement de I'ampoule de I'éclairage de secours 7
9 GARANTIE 8
10 ENVIRONNEMENT 8
11 DECLARATION DE CONFORMITE 9

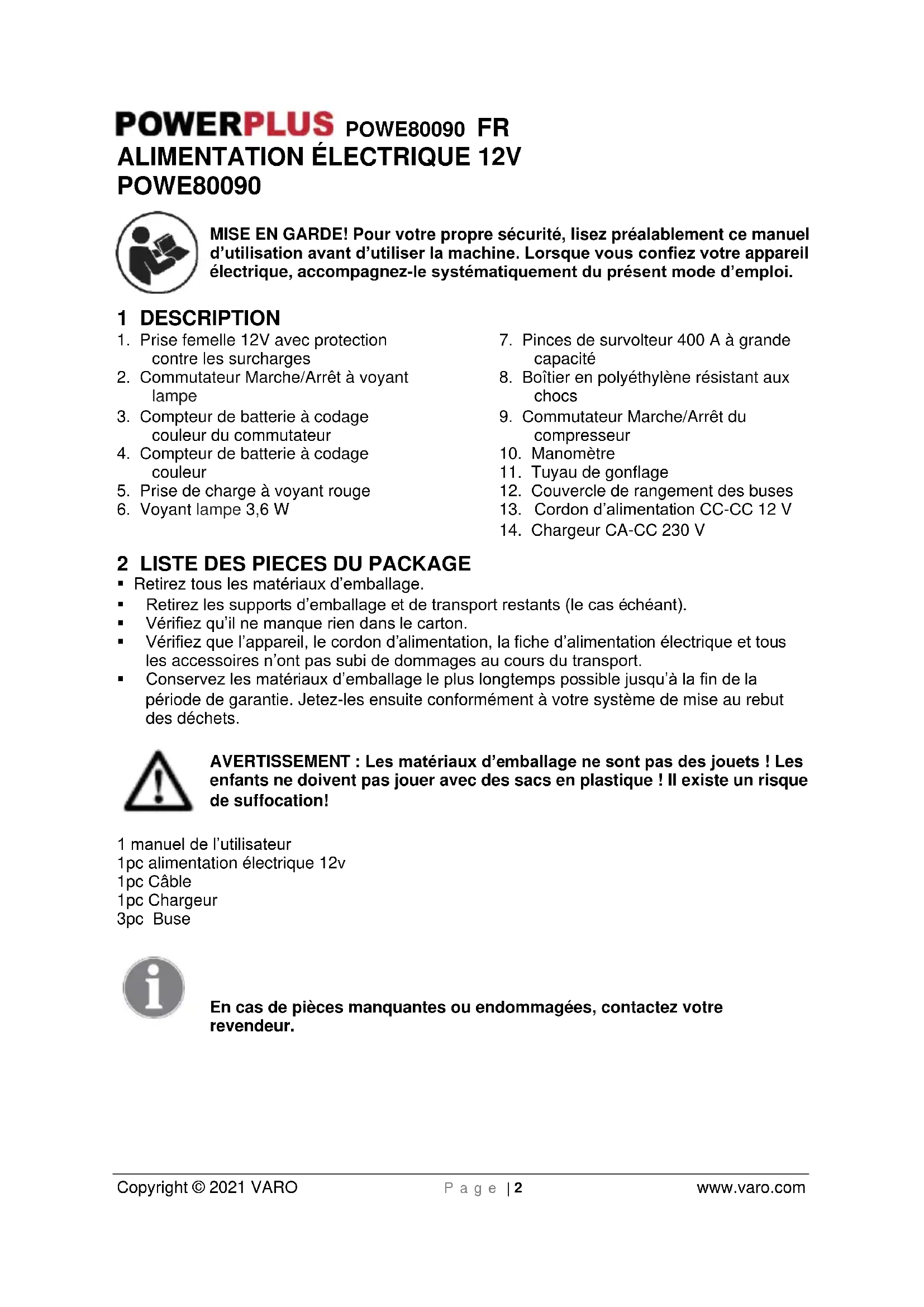

POWERPLUS POWE80090 FR ALIMENTATION ÉLECTRIQUE 12V POWE80090

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel d'utilisation avant d'utiliser la machine. Lorsque vous confiez votre apparéil électrique, accompagnez-le systématiquement du présence mode d'emploi.

1 DESCRIPTION

1. Prise femelle 12V avec protection contre les surcharges
2. Commutateur Marche/Arrêt àvoyant lampe
3. Compteur de batterie à codage couleur du commutateur
4. Compteur de batterie à codage couleur
5. Prise de charge à voyant rouge

6. Voyant lampe 3,6 W

7. Pinces de survolteur 400 A à grande capacité

8. Boitier en polyethylene résistant aux chocs
9. Commutateur Marche/Arrêt du compresseur
10. Manometre
11. Tuyau de gonflage
12. Couvercle de rangement des buses
13. Cordon d'alimentation CC-CC 12 V
14. Chargeur CA-CC 230 V

2 LIST DES PIECES DU PACKAGE

• Retirez tous les matérielux d'emballage.
  Retirez les supports d'emballage et de transport restants (le cas échéant).
• Verifiez qu'il ne manque rien dans le carton.
• Verifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas jourer avec des sacs en plastique ! Il existe un risque de suffocation!

1 manuel de l'utilisateur

1pc alimentation électrique 12v
1pc Cable
1pc Chargeur
3pc Buse

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

POWERPLUSPOWE80090FR

3 EXPLICATION DES SYMBOLES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine :

CE	CE Conformément aux normes Européennes applicables relatives à la sécurité
!	Indique un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas du non-respect des consignes de ce mode d'emploi.
	Lisez attentivement les instructions

4 REGLES DE SECURITE GENERALES

Attention, toutes les instructions doivent être consultées ! Un non-respect des instructions et mises en garde suivantes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez toutes les instructions et mises en garde pour une consultation ultérieure. La notion d"outil électrique"utilisée ci-après fait-reference à un outil électrique connecté au réseau électrique (avec cable secteur) ou à un outil électrique alimenté par batterie (sans fil).

4.1 Lieu de travail

• Maintenez la propriété et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.
• N'utilise pas les outils électriques dans un environnement représentant un risque d'explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produit des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les tierces personnes à l'écart lorsque vous utilisez l'outil électrique. Vous risquez de perdre le contrôle de l'appareil en cas de distraction.

4.2 Sécurité électrique

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche sector ne peut enaucun cas être modifiée. N'utilise pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptations réduisent le risque de décharge électrique.
• Evitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cusinières électriques et réfrigerateursurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.
  Tenez les outils electriques à l'ecart de la pluie ou de l'humiidite. La pénétration d'eau dans un apparéil electrique augmente le risque de décharge.
• N'utilisez pas le cable secteur pour porter ou suspendre l'outil électrique ou encore pour-retirer la fiche secteur de la prise. Tenez le cable secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pieces mobiles de l'appareil. Des cables secteurs endommages ou emmélés augmentent le risque de décharge électrique.
  Lorsque vous utilisez un outil electrique à l'air libre, n'employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à une utilisation extérieure réduit le risque de décharge electrique.
  Si vous étés obligé d'utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.

POWERPLUSPOWE80090FR

4.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous étés fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils ELECTRIQUES peut engendrer des blessures graves.
• Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acqustiques, selon l'usage de l'outil électrique, réduit le risque des blessures.
• Evitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position eteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si vous doigt se trouve sur le commutateur de l'outil electrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
• Retirez les outils de réglage ou les clés de serrage avant demettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoguer des blessures.
• Ne vous surestimez pas. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de nouveaux contrôle l'outil électrique dans les situations inattendues.
• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux.
  Maintenez les cheveux, vêtements et gants à l'écart des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.
• Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inherents à la poussière.

4.4 Précautions de manipulation et d'utilisation d'outils électriques

• Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapte vous permettra d'effectuer un travail plus efficace et plus sur dans le champ d'application concenné.
  N'utilisez aucun outil electrique dont le commutateur est defectueux. Un outil electrique ne pouvant plus etre allumé ou eteint est dangereux et doit etre réparé.
• Retirez la fiche secteur de la prise avant de procéder à des réglages, de replacer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
• Conservez les outils electriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces instructions utiliser l'appareil. Les outils electriques sont dangereux lorsqu'ils sont utilisés par des personnes inexplémentées.
• Entretenez l'appareil avec soin. Contrôlez qu'aucune piece mobile de l'appareil n'est depuis ou grippée, qu'aucune piece n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pieces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défailleant des outils électriques.
• Maintenez la propriété et l'affutage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affuétées, se bloquent moins souvent et sont plus facies à diriger.
• Utilisez l'outil électrique, les accessoires, les outils rapportés ou autres en respectant ces instructions et de la manière prescrite pour le type d'outil électrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils electrométriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

POWERPLUSPOWE80090FR

4.5 Entretien

• Ne faites réparerVoteoutilélectriquequepar du personnel qualifié,au moyen de pièces de rechange d'origine uniquement,de maniere à préserver la sécurité de l'appareil.

5 RÉGLES DE SECURITÉ SPECIALES

• Les batteries d'accumulateurs au plomb générent du gaz hydrogène en cours de fonctionnement normal. Elles générent davantage de gaz lorsque la batterie est en charge.
• Le gaz hydrogène est : Explosif, Dangereux à respirer, Hautement inflammable
• Ne jamais laisser les pinces rouge et noir entraire en contact l'une avec l'autre.
• Ne jamais laisser les pinces rouge et noire entraîr en contact avec le même objet métallique.
• Demarrer avec les cables un vehicule, un bateau ou une moto uniquement dans un endroit bien aéré.
• Ne jamais brancher la pince rouge sur la borne positive de la batterie en premier.
• Protégéer cet apparéil du rayonnement direct du soleil, d'un chauffage direct et de l'humidité.
• Peut démarrer les moteurs à essence et diesel jusqu'à 1600 cm3

6 CHARACTERISTIQUES

• Demarrage avec les cables
  Alimentation 12 V via la sortie de l'allume-cigare 12 V
• Éclairage de secours
• Compresseur

7 OPERATION

7.1 Demarrage avec les cables

Ne laisser enaucun cas les pinces rouge et noire entrer en contact I'une avec I'autre ou avec un conducteur commun.

• Arreter le moteur du vehicule ou du bateau.
• Connecter la pince crocodile noire (-) à une partie métallique fixe du moteur. PAS à la borne négative (-) noire de la batterie.
• Connecter la pince crocodile rouge (+) à la borne positive (+) de la batterie.
• Activer l'allumage du vehicule ou du bateau.
• Attendre une ou deux minute(s).
• Demarrer le moteur du vehicule ou du bateau pendant 5 ou 6 secondes au maximum.
• Si le moteur du vehicule ou du bateau ne demarre pas, attendre au moins 3 minutes avant d'essayer à nouveau.
• Une fois que le moteur fonctionne, débrancher d'abord la pince noire (-) et remettre ce cable dans sa position de rangement sur le système de démarrage avec les cables.
• Débrancher la pince rouge (+) et remettre ce cable dans sa position de rangement sur le système de démarrage avec les cables.
• Brancher le système de démarriage avec les cables le plus tot possible sur l'adaptateur/le chargeur 230 V CA et recharger.

POWERPLUSPOWE80090FR

7.2 Fonctionnement du compresseur

Faire fonctionner le compresseur pendant seulement 10 minutes en continu, puis ne plus l'utiliser pendant 10 minutes pour qu'il refroidisse avant de l'utiliser à nouveau.

Pour le gonflage des pneus, utiliser l'adaptateur universel qui est fixé en permanence sur le tuyau d'air. Appuyer sur le levier de l'adaptateur pour le relever. Placer l'adaptateur sur le système de valve de pneu et appuyer sur le levier de l'adaptateur pour l'abaisser et verwrouiller le système de valve.
Pour le gonflage de ballons en cuir, dispositos de flottaison, etc., utiliser une des buses.
- Vérifier le manomètre et déterminer la pression souhaïée.
- Activer l'interrupteur d'alimentation.
Lorsque la pression souhaitee est atteinte, desactiver le commutateur du compresseur.
Retirer l'adaptateur du pneu ou de tout autre element qui a ete gonfle.

7.3 Utilisation de la centrale électrique comme source électrique

• Relever le couvercle du logement de l'allume-cigare 12 V CC (1).
• Brancher la prise de l'allume-cigare 12 V CC (13) dans le logement (1).
• Insérer la deuxième prise dans l'appareil à utiliser.

Le tableau ci-dessous donne une idée de la durée de fonctionnement estimée d'un système complètement charge.

Type d'appareil	Consommation électrique estimée (en watts)	Durée d'utilisation estimée (en heures)
Lampes fluorescentes, téléphones cellulaires	4	30
Radios, ventilateurs	9	21
Caméscopes, magnétoscopes, projecteurs	15	12
Outils ELECTriques, pompes de cale	24	7
Refroidisseurs ELECTriques	48	3
Compresseurs d'air, aspirateurs de voiture	80	1,5

POWERPLUS POWE80090 FR

Pour une durée de vie maximale de la batterie, nous vous recommendons de laisser la batterie de votre groupe électrogène (station de charge) se décharger complètement, puis de la recharger, au moins une fois tous les trois mois.

8.1 Plan de recharge

Le temps nécessaire pour recharger complètement la centrale électrique après le démarrage avec les cables d'un moteur dépend du nombre de démarrages avec les cables réalisés entre les sessions de recharge. Le tableau ci-dessous indique les durées de recharge approximatives.

Nombre de démarrages avec les câbles	Durée de recharge approximative (en heures)
1	8
2	16
3	24
4	32
5	40
6	48

Il est toujours possible de vérifier le niveau de charge de la centrale électrique en appuyant sur le bouton rouge (3). L'appareil de mesure à codage couleur indique le niveau de charge de la batterie.

Ne conduisez pas alors que la station de charge est toujours en cours de charge.

8.1.1 Charge de I'adaptateur/du chargeur 230 V CA (14)

Brancher la prise 12 V CC dans la sortie 12 V CC (5) et la prise 230 V dans une prise de courant 230 V CA. Poursuivre la charge jusqu'à ce que l'appareil de mesure de la batterie (4) affiche que la batterie est complètement chargée (14 à 15 V).

8.1.2 Charge du cordon d'alimentation 12 V CC-CC (13)

Toujours démarrer le moteur du vehicule ou du bateau avant d'insérer la centrale électrique pour la charger, dans le cas contraire, la batterie du vehicule ou du bateau perd de sa puissance.

Insérer la prise de l'allume-cigare 12 V CC dans le logement de l'allume-cigare du vehicule ou du bateau.

Insérer la prise 12 V CC dans la prise de charge 12 V CC (5) de la centrale électrique.

Poursuivre la charge jusqu'à ce que l'appareil de mesure de la batterie (4) affiche que la batterie est complètement chargée (14 à 15 V).

8.2 Remplacement de I'ampoule de I'éclairage de secours

• Serrer doucement et « simultanément les deux côtes du boftier de l'éclairage de secours et le retarder.
• Dévisser et retirer l'ampoule grillée.
• Remplacer par une ampoule neuve (3,6 W).
• Remetre en place le boîtier de l'éclairage.

POWERPLUSPOWE80090FR

9 GARANTIE

• Ce produit est garanti conformément aux réglementations légales pour une période de 24 mois effective à compter de la date d'achat par le premier utilisateur.
• Cette garantie couvre toutes les defaillances matérielles ou les defaults de fabrication, elle n'inclut pas : les batteries, les chargeurs, les defaults dus à l'usure normale des pieces, telles que les roulements, brosses, cables, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les defaults resultant d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts résultat d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toute responsabilité pour toute blessure corporelle resultant d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agréé pour les outils Powerplus.
• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résultat d'une négligence d'entretien ou d'une surcharge.
• Tout dommage résultat d'une déténération de fluide, d'une déténération d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave néligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut enaucun cas entrainer la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les apparêils ou pieces remplace(e)s sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejoeter toute réclamation dans les cas ou l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Voitre reçu d'achat doit être conservé comme preuve de la date d'achat.
• Voitre outil non démontré doit être renvoyé à votre revendeur dans un état de propre acceptable, (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.

10 ENVIRONNEMENT

Si, après un certain temps, vous decide de remplacer votre machine, ne vous en débarrasssez pas avec les ordures menagères mais destinéz-la à un traitement respectieux de l'environnement.

Les déchets électriques ne peuvent être traités de la même manière que les ordures menagères ordinaires. Procedez à leur recyclage, là où il existe des installations déquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.

POWERPLUSPOWE80090FR

11 DECLARATION DE CONFORMITE

VARO - VIC. VAN ROMPUY N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que :

Appareil:ALIMENTATION ELECTRIQUE 12V

Marque: POWERplus

Modèle:POWE80090

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives europeennes applicables, basées sur l'application des normes europeennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) ;

2011/65/EU

2014/30/EU

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature);

EN60335-1:2012

ENIEC61000-6-1:2019

EN61000-6-3:2007

Detenteur de la Documentation technique : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

Ludo Mertens

Réglementation - Directeur de la conformité
