Type de produit	Table de cuisson encastrable
Marque	Profilo
Modèle	OR06ET01
Dimensions de la découpe (L x P)	560 x 490 mm (standard, vérifier la notice)
Profondeur d'encastrement	500 mm minimum
Épaisseur du plan de travail minimale	20 mm (sans four en dessous), 40 mm (avec lave-vaisselle)
Alimentation électrique	230 V / 400 V, 50 Hz, selon raccordement
Classe de protection	I (nécessite mise à la terre)
Type de câble	H05 VV-F ou supérieur, section ≥ 1,5 mm²
Nombre de foyers	4 (estimation standard)
Type de foyers	Radiants ou induction (non spécifié)
Commandes	Tactiles ou rotatives (non spécifié)
Sécurité enfants	Verrouillage des commandes (probable)
Détection de récipient	Oui (pour induction) ou non (pour radiant)
Arrêt de sécurité	Oui, après une certaine durée de fonctionnement
Entretien	Nettoyer avec un chiffon humide et détergent doux
Température ambiante maximale	90 °C pour les meubles adjacents
Poids approximatif	8 kg (estimation)
Accessoires fournis	Câble d'alimentation, ponts en cuivre, notice d'installation

FOIRE AUX QUESTIONS - OR06ET01 Profilo

Quel type de cuisinière est le modèle OR06ET01 ?

C'est une table de cuisson encastrable (hob) de la marque Profilo, destinée à être installée dans un plan de travail.

Puis-je installer un réfrigérateur ou lave-vaisselle en-dessous de la table de cuisson ?

Non, l'installation d'un réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous est interdite. Seul un four peut être installé, avec une épaisseur de plan de travail d'au moins 20 mm.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation de 230 V ou 400 V selon le raccordement, avec un câble de section ≥ 1,5 mm² et une protection par fusible adaptée.

Puis-je remplacer le câble d'alimentation moi-même ?

Non, seul un spécialiste agréé ou le service après-vente peut remplacer le câble. Toute erreur de branchement annule la garantie.

Que faire si l'écran affiche 'iU' ?

Le code 'iU' indique un défaut de raccordement. Débranchez l'appareil et vérifiez le branchement par un professionnel.

Quelle distance de sécurité dois-je respecter avec un stimulateur cardiaque ?

L'appareil contient des aimants permanents. Les personnes porteuses d'implants électroniques doiventmaintenir une distance d'au moins 10 cm.

Comment nettoyer la table de cuisson ?

Utilisez un chiffon doux et un détergent non abrasif. Évitez les éponges métalliques qui rayent la surface. Pour les taches tenaces, utilisez un nettoyant spécifique pour vitrocéramique ou inox.

Quelle est la profondeur d'encastrement minimale ?

La profondeur de découpe standard est de 500 mm. La table de cuisson peut aussi être encastrée dans une découpe de 500 mm de profondeur existante.

Y a-t-il un verrouillage enfant ?

Oui, la plupart des modèles Profilo intègrent une fonction de verrouillage des commandes pour éviter une utilisation par les enfants.

Où puis-je trouver des pièces de rechange pour mon OR06ET01 ?

Contactez le service après-vente Profilo ou un revendeur agréé. Les pièces détachées sont disponibles sur commande. Conservez la référence complète de l'appareil.

MODE D'EMPLOI OR06ET01 Profilo

de Montageanleitung en Installation instructions fr Notice d'installation it Istruzioni d'installazione nl Installatie-instructies da Installationsvejledning pt Instruções de instalação es Instrucciones de montaje el Oδηγίες εγκατάστασης

no Installasjonsveiledning sv Installationsanvisningar fi Asennusohjeet ru Инструкция по установке cs Pokyny k instalaci pl Instrukcje montażu tr Kurulum talimatları

1

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

■ Branchement électrique uniquement par un spécialiste agréé. Toute erreur de branchement annule la garantie.
■ Seule une installation effectuée selon la présente notice de montage garantit une utilisation en toute sécurité. L'installateur est responsable en cas de dommages dus à une installation incorrecte.

AVERTISSEMENT – Danger : gnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par exemple des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

Éléments installés en dessous

N'installez aucun réfrigérateur, lave-vaisselle, four non ventilé ou lave-linge en-dessous.

■ Si vous installez en-dessous un lave-vaisselle modulaire ou compact de la même marque, l'épaisseur du plan de travail doit être d'au moins 40 mm.
■ Si vous installez un four en-dessous, l'épaisseur du plan de travail doit être d'au moins 20 mm, voire plus dans certains cas. Respectez les instructions de montage du four.
■ Veillez à ce que les parties saillantes, telles que le boîtier d'alimentation ou le câble d'alimentation, n'entrent pas en collision avec un tiroir, par exemple.

Plancher intermédiaire

Si le dessous de la table de cuisson peut être touché, il est nécessaire de monter un plancher intermédiaire.

■ Des planchers intermédiaires sont en vente dans le commerce spécialisé comme accessoire.
■ Si vous utilisez votre propre plancher intermédiaire, la distance minimale par rapport à la prise secteur de l'appareil doit être de 10 mm.

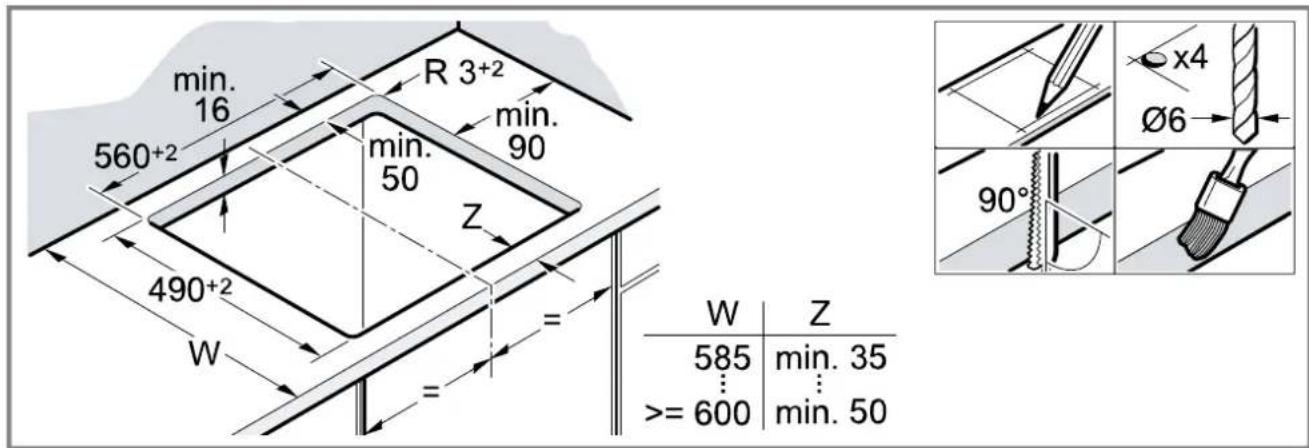

Préparation du meuble

Le plan de travail doit être plat, horizontal et stable.

■ Les meubles d'encastrement doivent résister à des températures d'au moins 90 °C.
■ Sceller les chants de découpe de façon thermostable.
→ Fig. 1

Branchement électrique

Avant de raccorder l'appareil, vérifiez l'installation domestique.

■ L'appareil correspond à la classe de protection I et doit uniquement être utilisé avec un raccordement à la terre.
■ Dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.

■ Siu Apparaît sur l'écran de l'appareil, c'est qu'il est mal raccordé. Débranchez l'appareil du secteur, vérifiez le branchement.

Raccordement avec un câble à 3 fils

Veillez à ce que l'installation domestique soit suffisamment protégée par fusible.

Respectez le code couleur du câble de raccordement secteur.

■ Le conducteur de protection est vert-jaune
■ Le conducteur neutre est bleu.
■ La phase (conducteur externe) est marron.
- Si nécessaire, le câble peut être remplacé par un câble de raccordement multiphase. Lorsque vous remplacez le câble, respectez le paragraphe suivant.

Raccordement sans câble prémonté

Raccordez la table de cuisson uniquement selon le schéma de raccordement.

■ Installez les ponts en cuivre joints selon les be-soins.
■ Le câble de raccordement secteur doit être de type H05 VV-F ou supérieur.
- Déterminez la section de câble requise selon la charge de courant. Une section < 1,5 ~mm^2 n'est pas autorisée.

Raccordement avec câble de raccordement secteur à 5 fils

Seul le personnel qualifié du service après-vente peut remplacer le câble de raccordement.

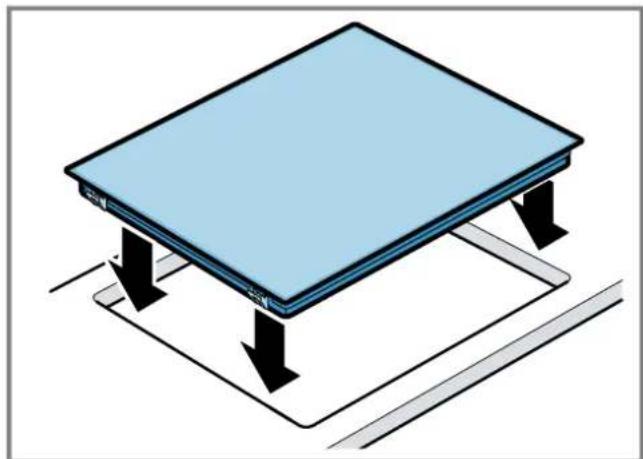

Mise en place de la table de cuisson

Ne coincez pas le câble de raccordement et ne le faites pas passer au-dessus d'arêtes vives.

En cas de four installé en-dessous, faites passer le câble au niveau des coins arrière du four jusqu'à la prise de raccordement.
→ Fig. 2
- La table de cuisson peut également être encastrée dans une découpe existante de 500 mm de profondeur.
Il doit dépasser de la même distance à l'avant et à l'arrière.
→ Fig. 3

Démontage de la table de cuisson

1. Mettez l'appareil hors tension.
2. Faites sortir la table de cuisson en la poussant par le bas.
