MODE D'EMPLOI PX1134675 XYSTEC

SOMMAIRE Consignes de sécurité ... 12 Conseils importants concernant le recyclage

Insérer les cartes mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Retirer les cartes mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Utiliser individuellement les deux cartes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Regrouper les deux cartes mémoire

Fonctionnement du lecteur de cartes

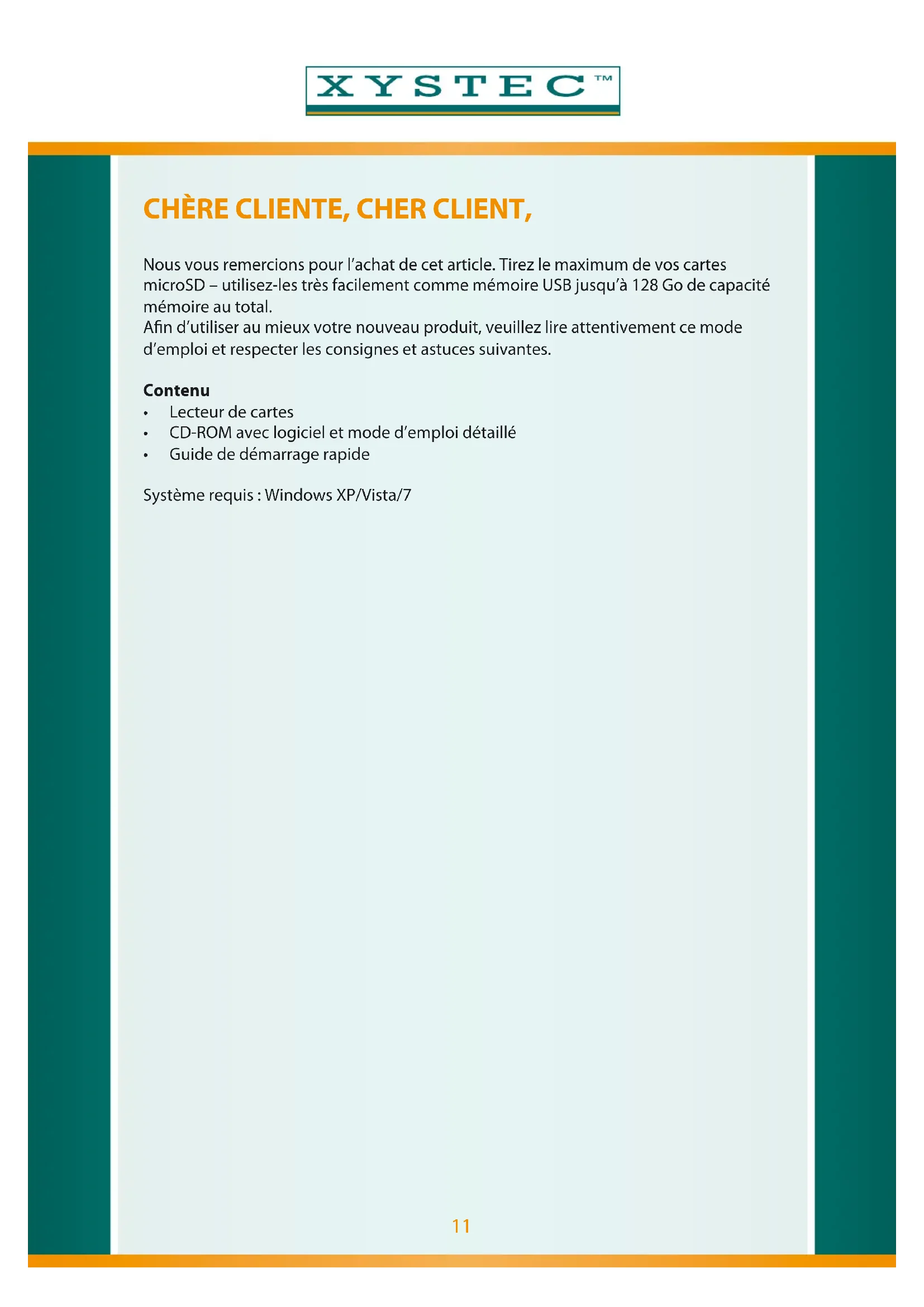

PX-1134-675 Mode d‘emploi11 CHÈRE CLIENTE, CHER CLIENT, Nous vous remercions pour l’achat de cet article. Tirez le maximum de vos cartes microSD – utilisez-les très facilement comme mémoire USB jusqu’à 128 Go de capacité mémoire au total. Afin d’utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d’emploi et respecter les consignes et astuces suivantes. Contenu Lecteur de cartes CD-ROM avec logiciel et mode d’emploi détaillé Guide de démarrage rapide Système requis : Windows XP/Vista/7

Ce mode d’emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d’emploi afin de pouvoir le consulter en cas de besoin. Concernant les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! Utilisez le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou les appareils voisins. Un démontage ou la modification du produit affecte sa sécurité. Attention ! Risque de blessures ! Ne démontez pas l’appareil, sous peine de perdre toute garantie. Ne pas tenter de réparation ! Faites attention lorsque vous manipulez votre produit. Une chute ou un coup peuvent l’abîmer. Ne pas exposer le produit à l’humidité ni à la chaleur extrême. Ne pas plonger le produit dans l’eau ni dans aucun autre liquide. ATTENTION Le fabricant décline toute responsabilité en cas de dégâts consécutifs. Sous réserve de modification et d’erreur !

CONSEILS IMPORTANTS CONCERNANT LE

RECYCLAGE Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l’enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l’emplacement d’un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année ainsi que sur des frais éventuels de collecte sont disponibles dans votre municipalité.

• 13 UTILISATION Insérer les cartes mémoire Insérez une ou deux cartes mémoire microSD dans le lecteur de cartes. Les cartes mémoire doivent s’insérer sans forcer dans les deux ports. Ne forcez pas. La carte mémoire du port 1 doit être insérée avec les contacts vers le haut. La carte mémoire du port 2 doit être insérée avec les contacts vers le bas. Retirer les cartes mémoire Déplacez vers l’avant l’interrupteur situé sous le lecteur de cartes afin de retirer la carte mémoire avant. Tirez doucement sur la carte mémoire arrière pour la retirer. Utiliser individuellement les deux cartes Déplacez vers l’avant l’interrupteur situé sur le côté du lecteur de cartes. Branchez le lecteur de cartes à un port USB libre de votre ordinateur. Les deux cartes mémoire apparaissent séparément avec chacune sa propre lettre de lecteur sur le Poste de travail (Windows XP) ou dans Ordinateur (Windows Vista/7). Vous pouvez maintenant utiliser les deux cartes mémoire comme avec un lecteur de cartes ordinaire. NOTE : Ne jamais retirer le lecteur de cartes du port USB pendant que les données sont encore en transfert car cela peut provoquer des pertes de données. Veuillez utiliser la fonction Windows Retirer le périphérique en toute sécurité en bas à droite dans la barre des tâches avant de déconnecter le lecteur de l’ordinateur. Interrupteur Port 1 Port

Vous pouvez formater les deux cartes mémoire pour qu’elles s’affichent comme un seul et même disque. Pour cela, vous devez utiliser deux cartes mémoire totalement neuves ou utiliser le logiciel inclus. Déplacez vers l’arrière l’interrupteur situé sur le côté du lecteur de cartes. Insérez le CD fourni dans le lecteur CD de votre ordinateur. Le CD démarre automatiquement. Sinon, ouvrez le Poste de travail (Windows XP) ou Ordinateur (Windows Vista/7) puis double-cliquez sur le lecteur de CD-ROM. Sélectionnez dans le menu principal formater carte microSD. Sélectionnez sous la carte mémoire microSD affichée. Si la carte mémoire n’est pas immédiatement détectée, cliquez sur le bouton . Les périphériques de stockage amovibles sont à nouveau recherchés. Le point Capacité affiche la capacité mémoire de la carte réunie. ATTENTION : Assurez-vous qu’aucune donnée importante n’est plus stockée sur une des cartes microSD. Un formatage supprime la totalité des données. Cette suppression est définitive. Sous , sélectionnez le format FAT32. Cliquez sur FORMAT .15 Une boîte de dialogue apparaît pour vous demander si vous voulez vraiment effectuer le formatage. Confirmez avec OK. Une barre de progression indique l’état d’avancement du formatage. Le succès du formatage est indiqué par une boîte de dialogue. Confirmez avec OK. Après le formatage, quitter le programme avec le bouton Exit . Confirmez votre demande avec OK. Les deux cartes mémoire microSD apparaissent maintenant comme un même périphérique de stockage et peut également être utilisé de la sorte. Vous pouvez désormais sauvegarder un fichier plus volumineux que la capacité d’une des deux cartes mémoire.16 DÉPANNAGE La capacité des cartes est inférieure à celle prévue, par exemple seulement 1,88 Go au lieu de 2 Go. Les fabricants de disques durs et de cartes mémoire comptent au moins 1000 octets par Kilo-octet. Windows calcule cependant avec l’idéal 1024 octets par Kilo-octet. Il en résulte des des écarts parfois importants selon la capacité de la carte mémoire en question. Deux cartes mémoire de capacité identique ont été insérées. Elles sont cependant affichées comme de capacité différente. Les fabricants de disques durs et de cartes mémoire comptent au moins 1000 octets par Kilo-octet. Plusieurs fabricants sont nettement en-dessous de cette réquisition minimum. Un seul lecteur s’affiche au lieu de deux. Déplacez vers l’arrière l’interrupteur situé sur le côté du lecteur de cartes. Deux cartes mémoire ont été insérées mais une seule carte mémoire s’affiche. Déplacez vers l’avant l’interrupteur situé sur le côté du lecteur de cartes.

L’interrupteur sur le côté du lecteur de cartes est un interrupteur dit RAID. RAID signifie «redundant array of independent disks», en français matrice redondante de disques indépendants. Un système RAID est une désigne les techniques permettant de répartir des données sur plusieurs disques pour plus de performances, de sécurité et de capacité. Il existe plusieurs façons de réunir des disques en RAID. La sécurité des données est par exemple souvent améliorée par le RAID car elles sont écrites en parallèle sur les deux disques. JBOD («Just a bunch of disks» = français : concaténation de disques durs) est une autre variante du RAID qui permet la fusion via logiciel. Dans ce cas, la gestion JBOD permet d’afficher les deux cartes mémoire comme une seule en apparence. Ceci est atteint en mettant la seconde carte mémoire à la suite de la première. Les données sont d’abord inscrites sur le première carte mémoire. Quand celle-ci est pleine, les données sont inscrites sur la seconde carte mémoire. Cela signifie que si les deux mémoires ont des vitesses différentes, le vitesse d’écriture dépend de la carte mémoire sur laquelle les données sont actuellement inscrites.
