BEDIENUNGSANLEITUNG PX1134675 XYSTEC

INHALT Sicherheitshinweise & Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Wichtige Hinweise zur Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Speicherkarten einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Speicherkarten entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Beide Speicherkarten einzeln verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Beide Speicherkarten zusammenlegen

Lösung möglicher Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Funktionsweise des Cardreaders

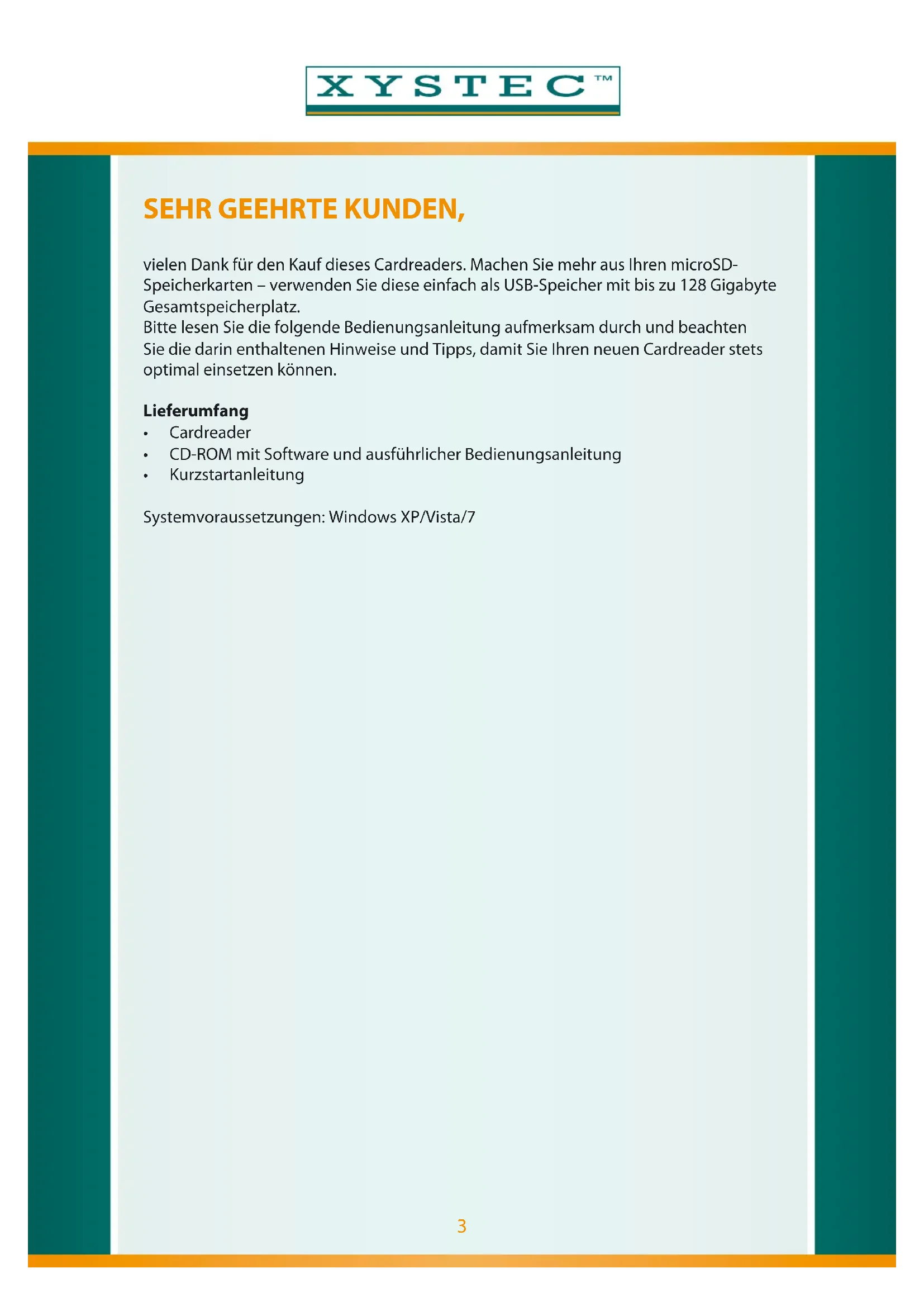

© 04/2010 - LG//HS//VG - GS3 SEHR GEEHRTE KUNDEN, vielen Dank für den Kauf dieses Cardreaders. Machen Sie mehr aus Ihren microSD- Speicherkarten – verwenden Sie diese einfach als USB-Speicher mit bis zu 128 Gigabyte Gesamtspeicherplatz. Bitte lesen Sie die folgende Bedienungsanleitung aufmerksam durch und beachten Sie die darin enthaltenen Hinweise und Tipps, damit Sie Ihren neuen Cardreader stets optimal einsetzen können. Lieferumfang Cardreader CD-ROM mit Software und ausführlicher Bedienungsanleitung Kurzstartanleitung Systemvoraussetzungen: Windows XP/Vista/7

SICHERHEITSHINWEISE & GEWÄHRLEISTUNG

Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. Bitte beachten Sie auch die allgemeinen Geschäftsbedingungen! Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes. Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie Reparaturen nie selber aus! Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden. Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. ACHTUNG Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!

WICHTIGE HINWEISE ZUR ENTSORGUNG

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwaig anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

HANDHABUNG Speicherkarten einlegen Legen Sie eine oder zwei microSD-Speicherkarten in den Cardreader ein. Die Speicherkarten müssen leichtgängig in die beiden Ports passen. Wenden Sie keinesfalls Gewalt an. Die Speicherkarte für Port 1 muss mit den Kontakten nach oben eingelegt werden. Die Speicherkarte für Port 2 muss mit den Kontakten nach unten eingelegt werden. Speicherkarten entnehmen Schieben Sie den Schieber an der Unterseite des Cardreaders nach vorne, um die vordere Speicherkarte wieder zu entnehmen. Ziehen Sie vorsichtig an der hinteren Speicherkarte, um diese zu entnehmen. Beide Speicherkarten einzeln verwenden Schieben Sie den Schalter an der Seite des Cardreaders nach vorne. Stecken Sie den Cardreader an einen freien USB-Port Ihres Computers. Die beiden Speicherkarten erscheinen separat mit jeweils einer eigenen Laufwerksbezeichnung auf dem Arbeitsplatz (Windows XP) beziehungsweise auf dem Computer (Windows Vista/7). Nun können Sie die beiden Speicherkarten wie mit einem gewöhnlichen Kartenleser verwenden. HINWEIS: Ziehen Sie den Cardreader niemals aus dem USB-Port, während noch Daten übertragen werden, da dies zu Datenverlust führen kann. Verwenden Sie immer die Funktion Sicher entfernen in der Taskleiste, bevor Sie den Cardreader von Ihrem Computer nehmen. Schalter Port 1 Port

BEIDE SPEICHERKARTEN ZUSAMMENLEGEN

Sie können die beiden Speicherkarten so formatieren, dass beide als nur ein Laufwerk angezeigt werden. Dazu müssen Sie entweder zwei fabrikneue, bisher noch nicht verwendete Speicherkarten oder die mitgelieferte Software verwenden. Schieben Sie den Schalter an der Seite des Cardreaders nach hinten. Legen Sie die mitgelieferte CD in das CD-Laufwerk Ihres Computers. Die CD startet automatisch. Falls nicht, öffnen Sie den Arbeitsplatz (Windows XP) beziehungsweise Computer (Windows Vista/7) und doppelklicken Sie das CD-ROM- Laufwerk. Wählen Sie aus dem Startmenü microSD-Karten formatieren

Wählen Sie unter die angezeigte microSD-Speicherkarte aus. Falls die Speicherkarte nicht gleich erkannt wird, klicken Sie auf die Schaltfläche . Die Wechseldatenträger werden nun neu durchsucht. Unter dem Punkt Capacity wird die Speichergröße der zusammengelegten Karte angezeigt. ACHTUNG: Stellen Sie sicher, dass sich keine wichtigen Daten auf einer der microSD- Speicherkarten befinden. Bei einer Formatierung werden alle wichtigen Daten gelöscht. Diese Löschung kann nicht wieder rückgängig gemacht werden. Wählen Sie unter das Speicherformat FAT32 aus. Klicken Sie auf FORMAT .7 Ein Dialogfenster erscheint, das nachfragt, ob Sie die Formatierung wirklich durchführen wollen. Bestätigen Sie mit OK. Ein Fortschrittsbalken zeigt den Fortschritt der Formatierung an. Die erfolgreiche Formatierung wird durch ein Dialogfenster angezeigt. Bestätigen Sie mit OK. Verlassen Sie nach der Formatierung das Programm mit der Schaltfläche Exit . Bestätigen Sie die Nachfrage mit OK. Nun werden beide microSD-Speicherkarten als ein einziger Wechseldatenträger angezeigt und können auch so verwendet werden. Sie können nun auch Dateien speichern, die größer als eine der beiden Speicherkarten sind.8

LÖSUNG MÖGLICHER PROBLEME

Der Speicherplatz der Karten wird als zu klein angezeigt, beispielsweise nur 1,88 GB statt 2 GB. Die Hersteller von Festplatten und Speicherkarten rechnen mindestens 1000 Bytes pro Kilobyte. Windows rechnet aber mit den idealen 1024 Byte pro Kilobyte. Daraus ergeben sich bei großen Speicherkarten zum Teil erhebliche Abweichungen. Es wurden zwei gleich große Speicherkarten eingelegt. Sie werden allerdings als verschieden groß angezeigt. Die Hersteller von Festplatten und Speicherkarten rechnen mindestens 1000 Bytes pro Kilobyte. Verschiedene Hersteller liegen unterschiedlich weit über dieser Mindestangabe. Es werden zwei Laufwerke anstelle eines Laufwerkes angezeigt. Schieben Sie den Schalter an der Seite des Cardreaders nach hinten. Es wurden zwei Speicherkarten eingelegt, aber nur eine Speicherkarte wird angezeigt. Schieben Sie den Schalter an der Seite des Cardreaders nach vorne.

Der Schalter an der Seite des Cardreaders ist ein sogenannter RAID-Schalter. RAID steht für „redundant array of independent disks“, auf Deutsch eine redundante Anordnung unabhängiger Laufwerke. Ein RAID ist ein Zusammenschluss mit dem Ziel, kostengünstig mehr Leistung, mehr Sicherheit und mehr Speicherplatz zu erreichen. Es gibt verschiedene Methoden, Laufwerke zu RAIDs zu verbinden, beispielsweise wird die Datensicherheit oft durch RAIDs verbessert, bei denen wichtige Daten parallel auf zwei Laufwerken geschrieben werden. JBOD („Just a bunch of disks“ = deutsch: Nur ein Haufen Festplatten) ist eine weitere RAID-Variante, die den Zusammenschluss mit Hilfe einer Software erreicht. In diesem Fall sorgt die JBOD-Verwaltung dafür, dass beide Speicherkarten als eine in Erscheinung treten. Dies wird dadurch erreicht, dass die erste Speicherkarte an die zweite Speicherkarte angehängt wird. Zuerst wird die erste Speicherkarte beschrieben, wenn diese voll ist, wird die zweite Speicherkarte beschrieben. Das bedeutet, dass bei zwei verschieden schnellen Speicherkarten immer die Geschwindigkeit derjenigen Speicherkarte ausschlaggebend ist, die gerade beschrieben wird.DOUBLE MINI-LECTEUR
