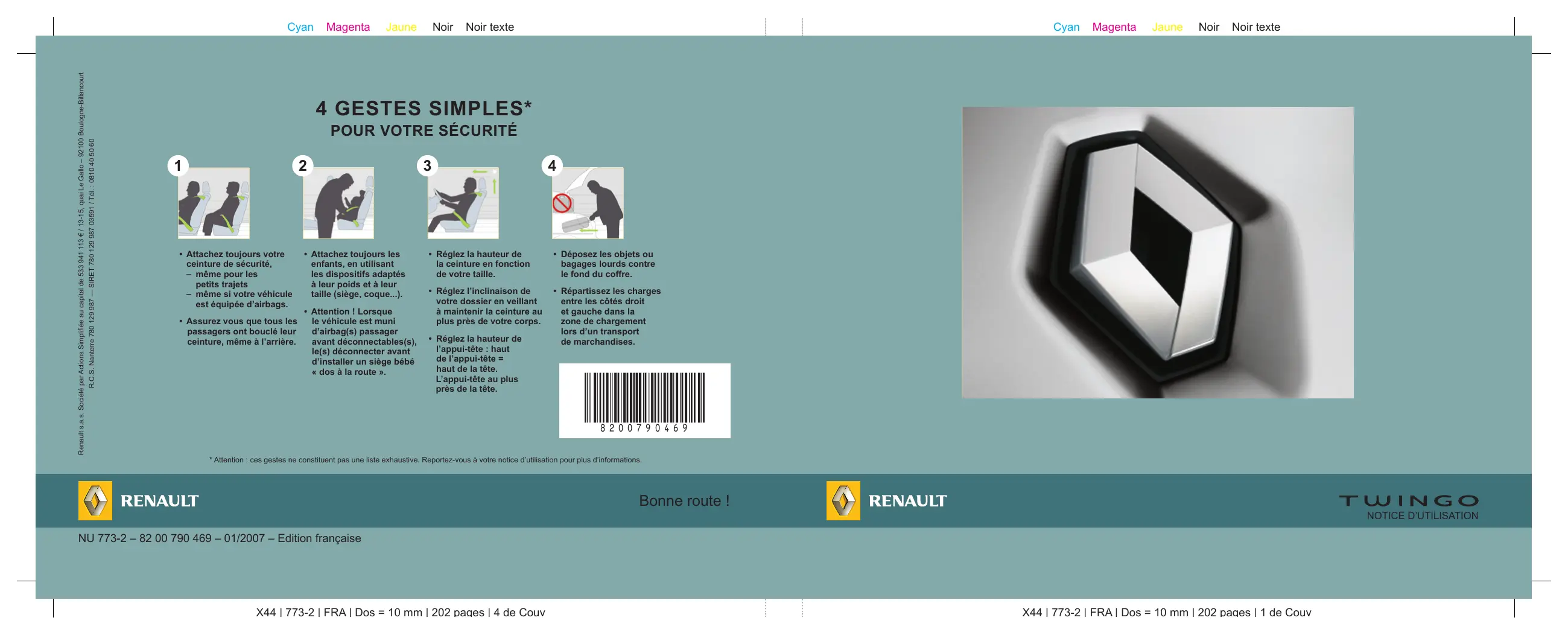

• Assurez vous que tous les passagers ont bouclé leur ceinture, même à l’arrière.
à leur poids et à leur taille (siège, coque...). • Attention ! Lorsque le véhicule est muni d’airbag(s) passager avant déconnectables(s), le(s) déconnecter avant d’installer un siège bébé « dos à la route ».
• Répartissez les charges entre les côtés droit et gauche dans la zone de chargement lors d’un transport de marchandises.

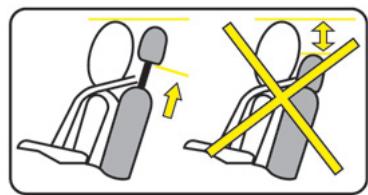

L’appui-tête au plus près de la tête.
Mise à jour avec les équipes techniques de RENAULT, cette gamme répond parfaitement aux spécificités des véhicules de la marque. Ź Les lubrifiants ELF contribuent fortement aux performances de votre véhicule.
Consultez votre Représentant RENAULT ou visitez le site www.lubrifiants.elf.com
– d’obtenir la permanence d’un fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien. – de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l’intervention d’un spécialiste. Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les nouveautés techniques que vous y découvrirez. Et si certains points vous restent encore obscurs, les techniciens de notre Réseau se feront un plaisir de vous fournir tout renseignement complémentaire que vous souhaiteriez obtenir. Pour vous aider dans la lecture de cette notice vous trouverez le symbole suivant :
De même, certains équipements devant apparaître en cours d’année peuvent être décrits dans ce document.
Reproduction ou traduction, même partielle, interdite sans autorisation écrite de RENAULT, 92100 Billancourt 2006.
Ne quittez jamais votre véhicule clé sur le contact en y laissant un enfant (ou un animal). En effet, celui-ci pourrait faire démarrer le moteur ou faire fonctionner des équipements électriques, par exemple lève-vitres, et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves.
Nota : pour certains véhicules, si aucune porte n’est ouverte dans les 2 minutes (environ) suivant le déverrouillage par la télécommande, les portes se verrouillent de nouveau automatiquement. Interférence La présence de certains objets (objets métalliques, téléphones portables, zone soumise à de fort rayonnement électromagnétique…), à proximité de la clé, peut créer des interférences et gêner le fonctionnement du système.
RENAULT. – En cas de remplacement d’une clé, il sera nécessaire d’amener le véhicule et toutes ses clés chez votre Représentant RENAULT pour initialiser l’ensemble. – Impossibilité d’utiliser plus de quatre télécommandes pour un véhicule. Défaillance de la télécommande : Assurez-vous d’avoir toujours des piles en bon état, leur durée de vie est d’environ deux ans. Dans ce cas : reportez-vous au paragraphe « Télécommande à radiofréquence : piles » en chapitre 5.

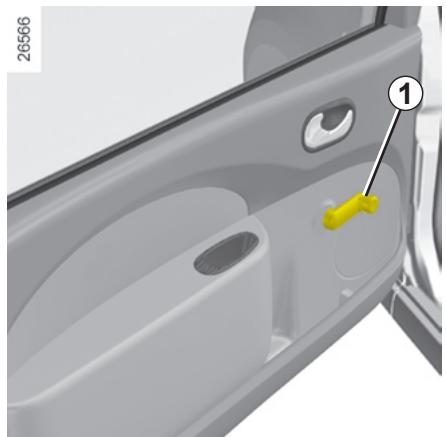

Le verrouillage/déverrouillage des portes ne peut pas être effectué porte ouverte.
– véhicule situé dans une zone à forts rayonnements électromagnétiques ;

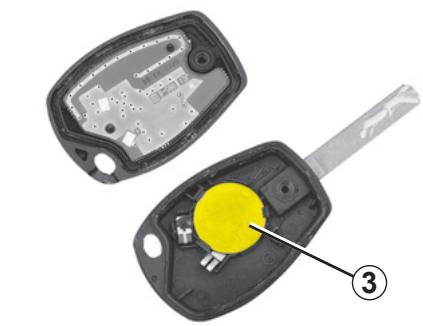

– usure de la pile de la télécommande, batterie déchargée.
Utilisation de la télécommande à radiofréquence (reportez-vous au paragraphe « Clé/Télécommande à radiofréquence » en chapitre 1). De l’extérieur, déverrouillez avec la clé codée de contacteur-démarreur la serrure de la porte conducteur (reportez-vous au paragraphe « Ouverture/ Fermeture des portes » en chapitre 1).

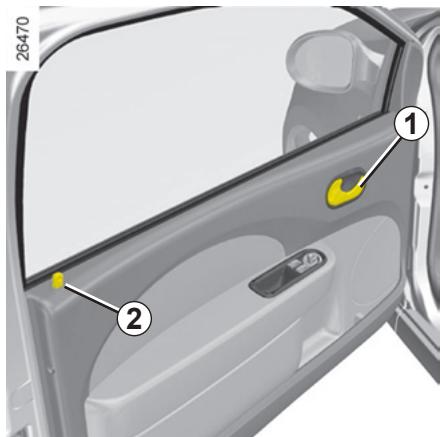

Utilisation de la commande intérieure de verrouillage/déverrouillage des portes. Moteur arrêté, porte conducteur ouverte, mettez le contact puis coupez-le.
Ne quittez jamais votre véhicule clé sur le contact. Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence.
– à l’arrêt, par ouverture d’une porte. Nota : s’il y a ouverture d’une porte, celle-ci se verrouillera de nouveau automatiquement lorsque le véhicule atteindra environ 7 km/h ;

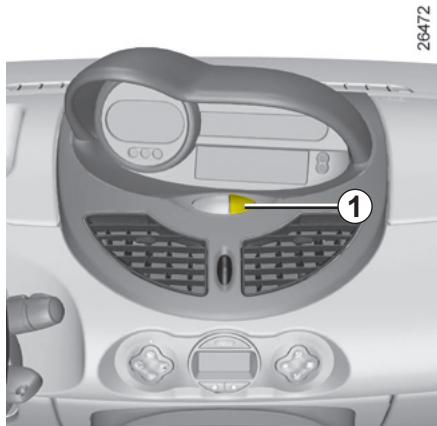

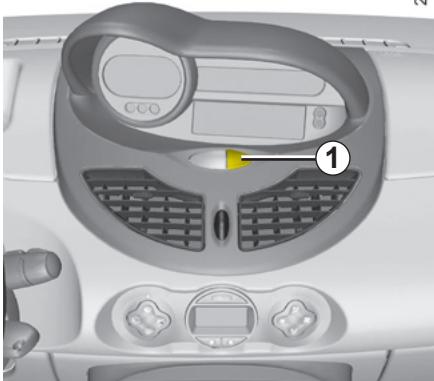

Contact mis, appuyez sur le bouton de condamnation électrique des portes 1 pendant environ 5 secondes, jusqu’à entendre un double bip sonore.
Contact mis, appuyez sur le bouton de condamnation électrique des portes 1 pendant environ 5 secondes, jusqu’à entendre un double bip sonore.
Au démarrage du véhicule, le système condamne automatiquement les ouvrants dès que vous atteignez environ 7 km/h. Le témoin du bouton 1 s’allume.
S’ils sont bien fermés, adressez-vous à votre Représentant RENAULT.
été modifié, sortez les tiges 3 au maximum en tirant dessus (veillez à leur alignement et à leur propreté), en cas de difficultés, vérifiez que les crans sont vers l’avant.
Enfoncez l’appui-tête jusqu’à son blocage, veillez à son bon verrouillage. Appuyez sur le bouton 1 et enfoncez l’appui-tête au maximum.

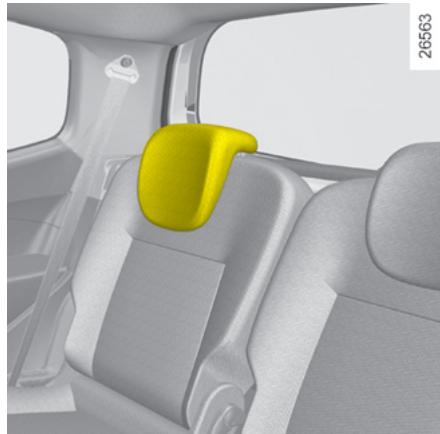

Appuyez sur le bouton A du verrou 1 puis sortez l’appui-tête (avancez le siège si nécessaire).
L’appui-tête en position d’utilisation basse, appuyez sur le bouton A et abaissez complètement l’appui-tête. La position de l’appui-tête complètement abaissée est une position de rangement : elle ne doit pas être utilisée lorsqu’un passager est assis.

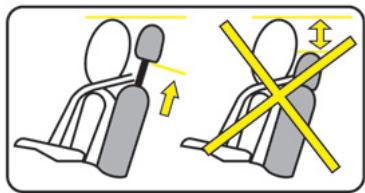

être minimale ; le haut de l’appuitête devant se situer le plus proche possible du sommet de la tête.

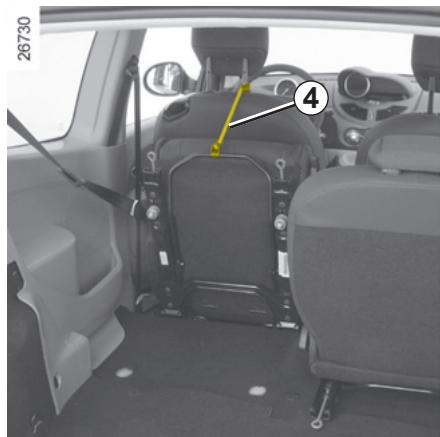

Veillez au bon verrouillage des dossiers des sièges. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.

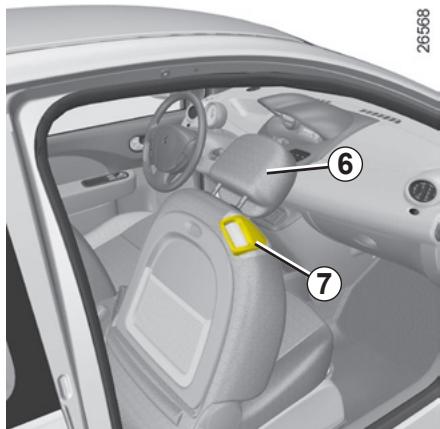

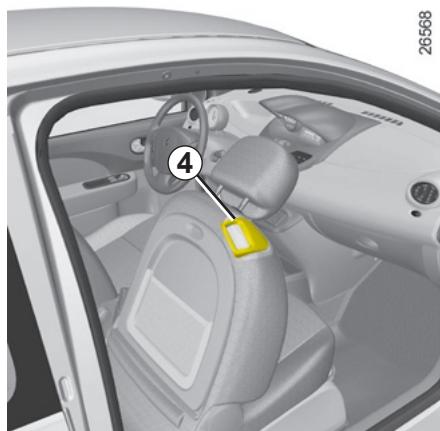

Contact mis, appuyez sur le contacteur 3 du siège désiré. Le témoin intégré au contacteur s’allume. Le système, qui est thermostaté, détermine si le chauffage est nécessaire ou pas.
Veillez au bon verrouillage des dossiers du siège. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation.
Pour assurer votre sécurité, portez votre ceinture de sécurité lors de tous vos déplacements. De plus, vous devez vous conformer à la législation locale du pays où vous vous trouvez. Avant de démarrer procédez : – D’abord au réglage de votre position de conduite ; – puis, à l’ajustement de votre ceinture de sécurité pour obtenir la meilleure protection.
Même les femmes enceintes doivent porter leur ceinture. Dans ce cas veillez à ce que la sangle de bassin n’exerce pas une pression trop importante sur le bas ventre sans créer de jeu supplémentaire.

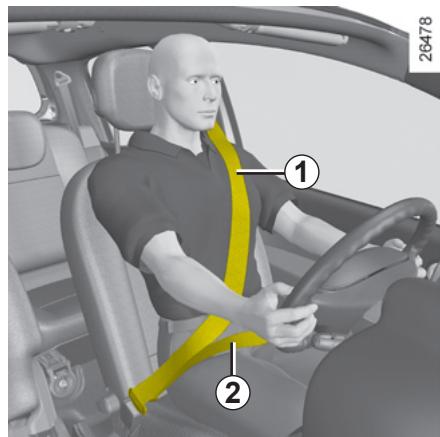

– Asseyez-vous bien au fond de votre siège (après avoir retiré votre manteau, blouson…). C’est essentiel pour le positionnement correct du dos. – Réglez l’avancée du siège en fonction du pédalier. Votre siège doit être reculé au maximum compatible avec l’enfoncement complet de la pédale d’embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés. – Réglez la position de votre appuitête. Pour un maximum de sécurité, la hauteur du sommet de l’appui-tête doit être au niveau de celui de la tête. – Réglez la position du volant.
La ceinture doit porter le plus directement possible sur le corps. Ex. : évitez les vêtements trop épais, les objets intercalés...
Si votre ceinture est complètement bloquée : – Tirez lentement, mais fortement, la sangle pour en extraire environ 3 cm ; – laissez ensuite la ceinture se rembobiner seule ; – déroulez à nouveau ;
Il s’allume fixe puis, lorsque le véhicule atteint environ 10 km/h, il clignote et un signal sonore retentit pendant environ 2 minutes, ensuite le témoin passe de nouveau en allumage fixe.

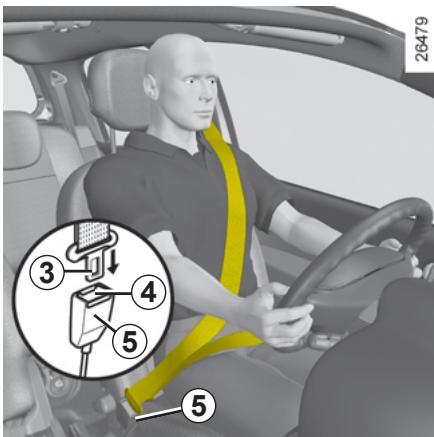

Pressez le bouton 4 du boîtier 5, la ceinture est rappelée par l’enrouleur. Accompagnez le pêne pour faciliter cette opération.

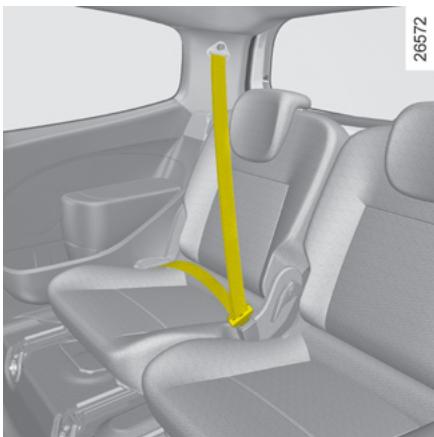

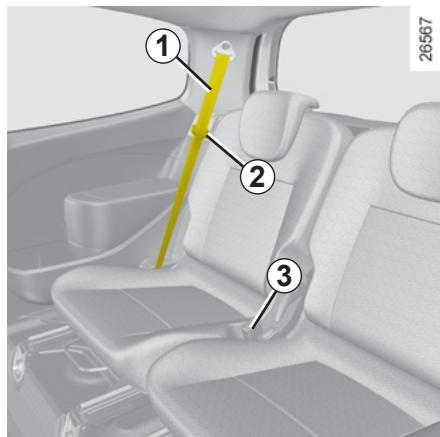

CEINTURES DE SÉCURITÉ Les informations suivantes concernent les ceintures avant et arrière du véhicule.
– N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (ex. : pince à linge, clip ...) car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident. – Ne faites jamais passer la sangle baudrier sous votre bras, ni derrière votre dos. – N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture. – La ceinture ne doit pas être vrillée. – À la suite d’un accident grave, faites remplacer les ceintures qui étaient en service à ce moment. De même, faites remplacer votre ceinture si celle-ci présente une dégradation. – Lors de la remise en place de la banquette arrière, veillez à bien repositionner la ceinture de sécurité de façon à pouvoir l’utiliser correctement. – En roulage, si nécessaire, réajustez la position et la tension de la ceinture. – Veillez à insérer le pêne de la ceinture dans le boîtier approprié.
– le prétensionneur de boucle (qui se déclenche pour rectifier le jeu de la ceinture) ; – les airbags.
– Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à votre Représentant RENAULT pour l’élimination du générateur de gaz des prétensionneurs et airbags.
Limiteur d’effort À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

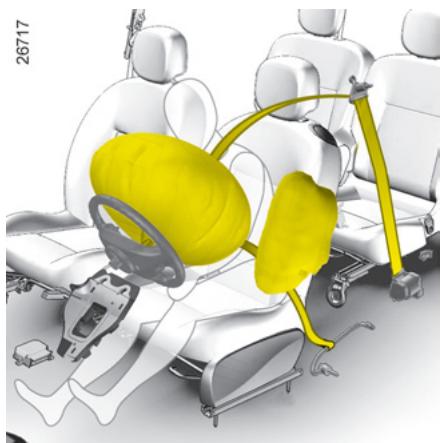

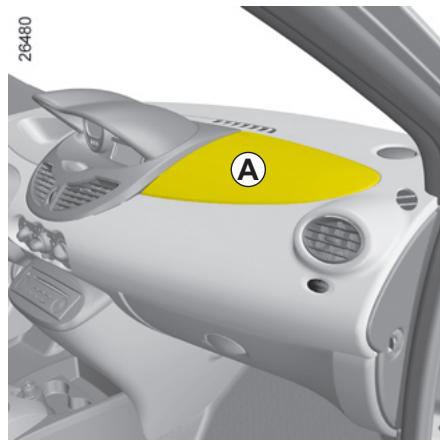

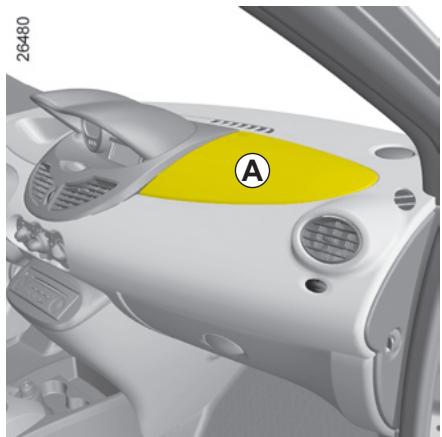

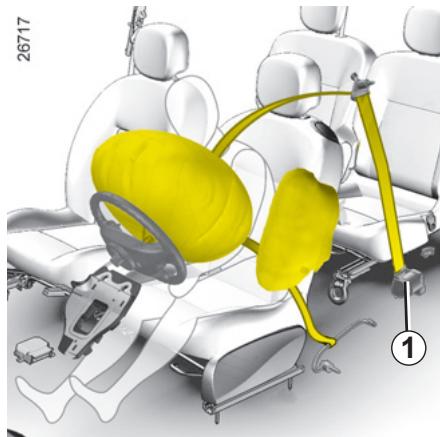

Il équipe les places avant côté conducteur et passager. Un marquage « airbag » sur le volant et la planche de bord (zone de l’airbag A) et une vignette en partie inférieure du pare-brise rappellent la présence de cet équipement.
– Un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ; – un boîtier électronique commun intégrant le détecteur de choc et la surveillance du système commandant l’allumeur électrique de chacun des deux générateurs de gaz ; – suivant véhicule, un détecteur de choc latéral complémentaire ; – un témoin de contrôle au tableau de bord.
Avertissements concernant l’airbag conducteur – Ne modifiez ni le volant, ni son coussin. – Tout recouvrement du coussin du volant est interdit.
– Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau RENAULT). – Ne pas conduire trop près du volant : adoptez une position de conduite avec les bras légèrement pliés (voir paragraphe « Réglage de la position de conduite » dans le chapitre 1). Cela assurera un espace suffisant pour un déploiement et une efficacité corrects de l’airbag.
– Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets…). – Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête…) de la planche. – Réactivez l’airbag passager dès que vous retirez un siège enfant pour assurer la protection du passager en cas de choc. IL EST INTERDIT D’INSTALLER UN SIÈGE ENFANT DOS À LA ROUTE SUR LE SIÈGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE PASSAGER AVANT NE SONT PAS DÉSACTIVÉS. (Reportez-vous au paragraphe « Désactivation des airbags passager avant » en chapitre 1.) 1.23
À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.
– Toute intervention sur le système complet (airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite. – Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau RENAULT est habilité à intervenir sur les prétensionneurs et airbags.
Un marquage sur le siège vous rappelle la présence de ce dispositif.
L’utilisation de tout autre housses (ou de housses spécifiques à un autre véhicule) pourrait affecter le bon fonctionnent de ces airbags et porter atteinte à votre sécurité. – Ne pas placer d’accessoires, d’objet ou même un animal entre le dossier du siège et la portière. Ne pas également couvrir le dossier du siège d’objets tels que vêtements ou accessoires. Cela pourrait affecter le bon fonctionnement de l’airbag ou provoquer des blessures lors de son déploiement. – Tout démontage ou toute modification du siège est interdit sauf par le personnel habilité du Réseau RENAULT.
éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence, le non port de la ceinture de sécurité exposant les occupants à des blessures aggravées en cas d’accident, et pouvant également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l’airbag lui-même. Le déclenchement des prétensionneurs ou des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres, peuvent provoquer le déclenchement de ces systèmes. – Toute intervention ou modification sur le système complet airbag conducteur ou passager (airbags, prétensionneurs, boîtiers électronique, câblages…) est rigoureusement interdite (sauf par le personnel qualifié du Réseau RENAULT) ; – Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau RENAULT est habilité à intervenir sur un système airbag ; – Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol ; – Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien ; – Lors de la mise au rebut du véhicule, adressez-vous à votre Représentant RENAULT pour l’élimination du(des) générateur(s) de gaz.
En Europe les enfants de moins de 10 ans(1) doivent être obligatoirement attachés sur un dispositif homologué et adapté au poids et à la taille de l’enfant.
Autrement dit, ne pas attacher un enfant équivaut à le laisser jouer sur un balcon au quatrième étage sans balustrade !
Pour connaître les places autorisées, et les types de sièges enfants pouvant être installés à chacune des places assises autorisées, reportez-vous aux tableaux en pages suivantes.
Les dispositifs homologués après janvier 1992 offrent un niveau de sécurité supérieur à ceux homologués avant cette date. Il est donc conseillé de choisir un dispositif homologué suivant le règlement européen ECE 44. De tels dispositifs comportent obligatoirement une étiquette orange avec une lettre E suivie d’un numéro (celui du pays où il est homologué) et de l’année d’homologation. Consultez la brochure « Équipements de sécurité enfants » disponible dans le réseau RENAULT pour choisir le siège adapté à votre enfant et recommandé pour votre véhicule.
En cas de choc frontal à 50 km/h, un enfant de 30 kg se transforme en projectile d’une tonne : il vous sera impossible de le retenir même si vous êtes attachés. Il est aussi particulièrement dangereux de sangler votre enfant quand il est assis sur vos genoux. Ne jamais utiliser une seule ceinture pour attacher deux personnes en même temps.
Taille du siège (2)
X : Place non adaptée à l’installation d’un siège enfant. U : Place autorisant la fixation par ceinture d’un siège du commerce homologué « Universel » ; vérifiez qu’il se monte. IUF : Place autorisant la fixation par attaches ISOFIX d’un siège enfant face à la route et homologué « Universel » ; vérifiez qu’il se monte. IL : Place autorisant la fixation par attaches ISOFIX d’un siège enfant homologué « Semi-universel » ou « spécifique à un véhicule RENAULT » ; vérifiez qu’il se monte. Consultez la brochure « Équipements de sécurité enfants » mise à votre disposition dans le réseau pour choisir le siège adapté à votre enfant et recommandé pour votre véhicule. (2) La taille du siège enfant avec fixations ISOFIX est repérée par le logo
(5) Une nacelle s’installe dans le sens transversal du véhicule et utilise 2 places. Placez la tête de l’enfant du côté opposé à la porte. (6) Avancez le siège avant du véhicule au maximum pour installer le siège enfant puis reculez le siège avant au plus près mais sans contact. (7) Placez le dossier du siège enfant en contact avec le dossier du véhicule ; réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. (8) Pour la sécurité de l’enfant ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°.
Véhicule avec banquette arrière en une seule partie Place avant passager (1) (3)
X : Place non adaptée à l’installation d’un siège enfant. U : Place autorisant la fixation par ceinture d’un siège du commerce homologué « Universel » ; vérifiez qu’il se monte. IUF : Place autorisant la fixation par attaches ISOFIX d’un siège enfant face à la route et homologué « Universel » ; vérifiez qu’il se monte. IL : Place autorisant la fixation par attaches ISOFIX d’un siège enfant homologué « Semi-universel » ou « spécifique à un véhicule RENAULT » ; vérifiez qu’il se monte. Consultez la brochure « Équipements de sécurité enfants » mise à votre disposition dans le réseau pour choisir le siège adapté à votre enfant et recommandé pour votre véhicule. (2) La taille du siège enfant avec fixations ISOFIX est repérée par le logo
(6) Placez le dossier du siège enfant en contact avec le dossier du véhicule ; réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire. (7) Pour la sécurité de l’enfant ne reculez pas le siège avant au-delà du milieu de réglage de ses glissières et n’inclinez pas son dossier au-delà de 25°.

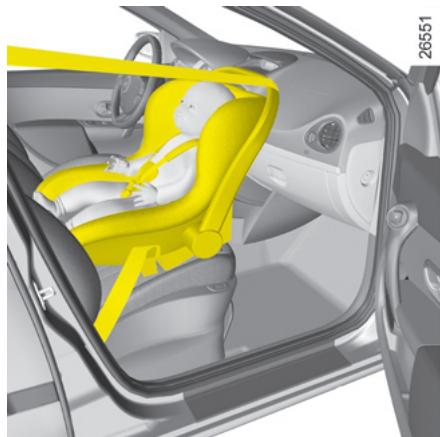

Le juste choix La sécurité de vos enfants dépend aussi de vous. Votre véhicule est équipé du système Isofix, homologué suivant la nouvelle réglementation ECE 14, ECE 16. Pour assurer à votre enfant la protection maximum nous recommandons l’utilisation des sièges Isofix pour enfants proposés dans le Réseau RENAULT. Reportez-vous en chapitre 1, paragraphe « Système de fixation des sièges enfants Isofix ». Des systèmes de retenue adaptés à toutes les catégories sont proposés. Ces systèmes ont été mis au point en collaboration avec les fabricants et ont été testés dans les véhicules RENAULT. Prenez conseil auprès de votre Représentant RENAULT et demandezlui de vous aider à l’installer.

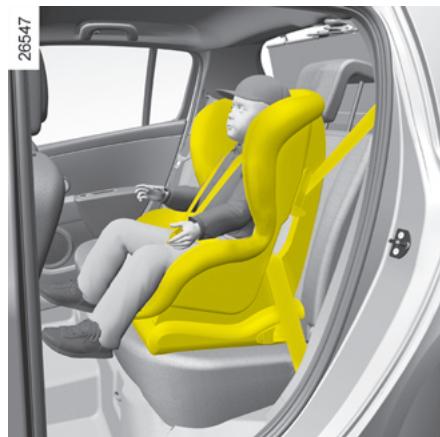

(de 0 à 13 kg) Jusqu’à deux ans, le cou de l’enfant est très fragile. De préférence placez votre enfant dans une coque enveloppante et dos à la route. Cette position renforce sa sécurité.
Entre 2 et 4 ans, le bassin n’est pas suffisamment formé pour être toujours bien retenu par la ceinture du véhicule, aussi l’enfant risque des lésions abdominales en cas de choc frontal. Utilisez un siège enveloppant qui permet le maintien de l’enfant au moyen d’un harnais. Placez l’appui-tête en position haute ou enlevez-le pour pouvoir bien appuyer le dossier du siège enfant contre le dossier du véhicule.
Placez l’appui-tête en position haute ou enlevez-le pour pouvoir bien appuyer le dossier du siège enfant contre le dossier du véhicule.

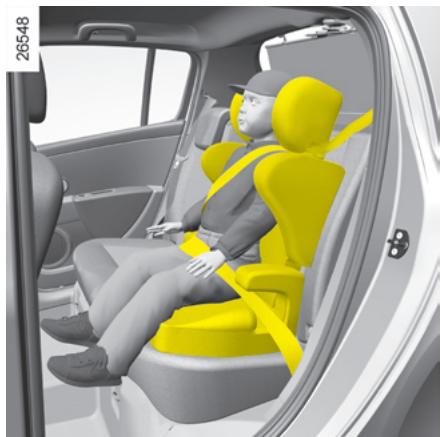

(22 à 36 kg) Pour retenir correctement le bassin de l’enfant jusqu’à 10 ans, utilisez un coussin rehausseur avec des guides sangle pour obliger la ceinture trois points du véhicule à cheminer à plat sur les cuisses de l’enfant.
Risque de blessures très graves en cas de déploiement des airbags.
Catégorie 0 : de 0 à 10 kg Catégorie 0+ : de 0 à 13 kg Catégorie 1 : de 9 à 18 kg Catégorie 2 : de 15 à 25 kg Catégorie 3 : de 22 à 36 kg
Isofix homologués suivant le réglement ECE 44.
– deux anneaux d’ancrage pour fixer la base du siège enfant ; – d’un anneau pour fixer le dossier des sièges face à la route.
à la route, le siège avant ne doit pas être reculé au-delà du milieu de réglage des glissières et le dossier doit être en position redressée.
à la route, le dossier du siège avant doit être proche ou en contact avec la coque du siège enfant.
équipées, reportez-vous aux tableaux « Places adaptées à l’installation des sièges enfant » en début de paragraphe « Pour la sécurité des enfants ».
– Dans tous les cas, pensez à verrouiller le système de maintien de l’enfant dans son siège pour tous les déplacements.

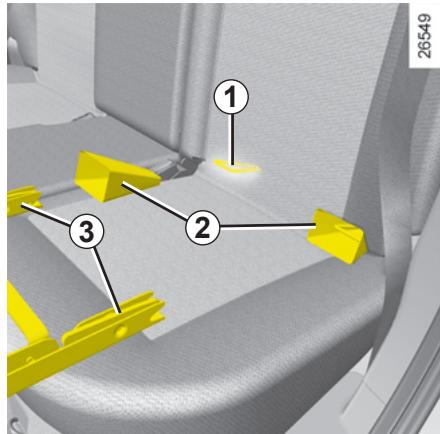

Fixation de la base du siège enfant – Pour le montage et l’utilisation du siège, lisez avec attention la notice fournie avec le siège ; – fixez les guides de montage 2 (fournis avec le siège enfant ou en accessoire), sur les anneaux 1 situés entre l’assise et le dossier et repérés par les marquages ISOFIX ;
Siège Isofix 3 points installé face à la route sur le siège passager avant : – Mettez l’appui-tête en position haute ou retirez-le ; – faites passer la sangle 4 (livrée avec le siège) entre les deux tiges de l’appui-tête avant ; – fixez le crochet 5 de la sangle sur l’anneau 6 ; – tendez la sangle.
– tendez la sangle.
– Suivez précisément les instructions portées sur la notice de montage du fabricant du dispositif de retenue. – Évitez les vêtements trop épais, n’intercalez pas d’objets entre l’enfant et son dispositif de retenue. – Lorsqu’elle est utilisée, la ceinture du véhicule doit être bien tendue pour solidariser au mieux le siège enfant au véhicule. Contrôlez régulièrement la tension. – Ne faites jamais passer la sangle baudrier sous le bras, ni derrière le dos. – Le harnais ou la ceinture doit être bien tendu et le plus ajusté possible au corps de l’enfant. – N’autorisez jamais votre enfant à rester debout ou s’agenouiller sur les sièges pendant le roulage. – Vérifiez que l’enfant conserve une posture correcte pendant le trajet notamment lorsqu’il dort. – Fixez le siège avec la ceinture de sécurité même si celui-ci n’est pas occupé ; en cas de choc il peut constituer un projectile pour les occupants. – À la suite d’un accident grave, faites vérifier les ceintures et les systèmes de retenue qui étaient en place à ce moment. – Ne laissez jamais un enfant sans surveillance dans un véhicule, même installé dans son moyen de retenue. – Enclenchez le système de verrouillage des portières arrière (si votre véhicule en possède). – Veillez à ce que l’enfant ne descende pas du côté de la voie de circulation. – Donnez le bon exemple à vos enfants en bouclant votre ceinture.

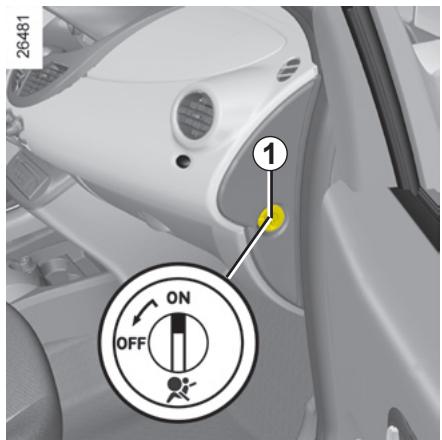

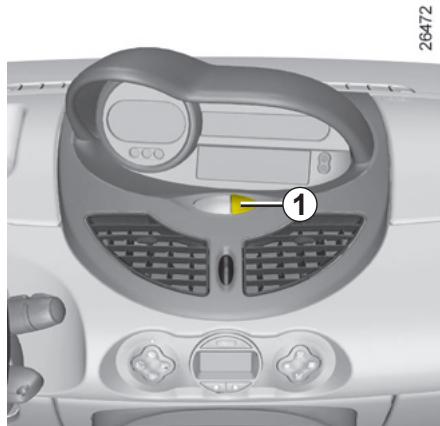

Du fait de l’incompatibilité entre le déploiement de l’airbag passager avant et le positionnement d’un siège enfant, il est interdit d’installer un siège enfant en place avant sauf dans le cas où le véhicule est équipé d’un dispositif de « Désactivation des airbags passager avant ». Risque de blessures très graves en cas de déploiement des airbags. L’étiquette (sur la planche de bord) et les marquages (sur les paresoleil) vous rappellent ces instructions.
2 1 Consultez au plus tôt votre Représentant RENAULT.
Dès que vous enlevez le siège enfant du siège passager avant, réactivez l’airbag afin d’assurer la protection du passager avant en cas de choc. Pour réactiver les dispositifs complémentaires à la ceinture de sécurité passager avant : coupez le contact, poussez et tournez le verrou 1 sur la position ON.

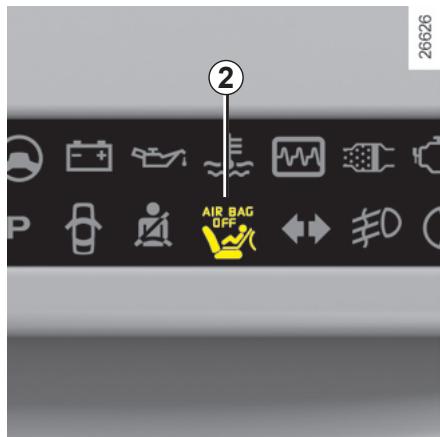

AIRBAG OFF, s’éteint. Les dispositifs complémentaires à la ceinture de sécurité passager avant sont activés.
En cas de manipulation contact mis,
Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez-le.
– attendez environ trois secondes, les minutes clignotent, appuyez sur le bouton 1 pour les régler ; – attendez environ trois secondes, les minutes arrêtent de clignoter, la montre est à l’heure.

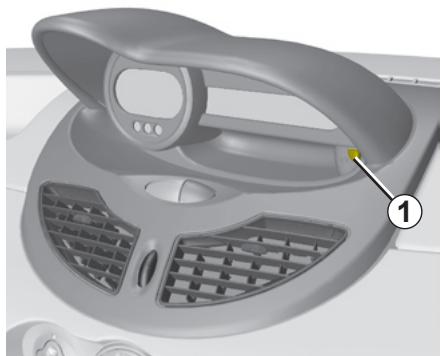

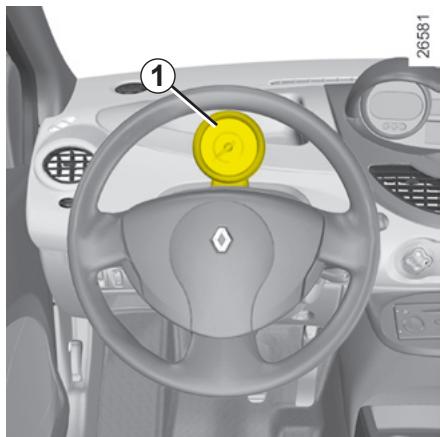

Indicateur de température extérieure
électrique (batterie débranchée, fil d’alimentation coupé…), les valeurs affichées par la montre perdent leur sens. Il convient d’effectuer une mise à l’heure.
étant liée à l’exposition, l’hygrométrie locale et la température, l’indication de température extérieure ne peut donc suffire à elle seule pour détecter le verglas.
Indicateur de température extérieure
H pour les heures ; M pour les minutes. Pour votre sécurité, nous vous recommandons de ne pas effectuer de corrections en roulant.
électrique (batterie débranchée, fil d’alimentation coupé…), les valeurs affichées par la montre perdent leur sens.
étant liée à l’exposition, l’hygrométrie locale et la température, l’indication de température extérieure ne peut donc suffire à elle seule pour détecter le verglas.

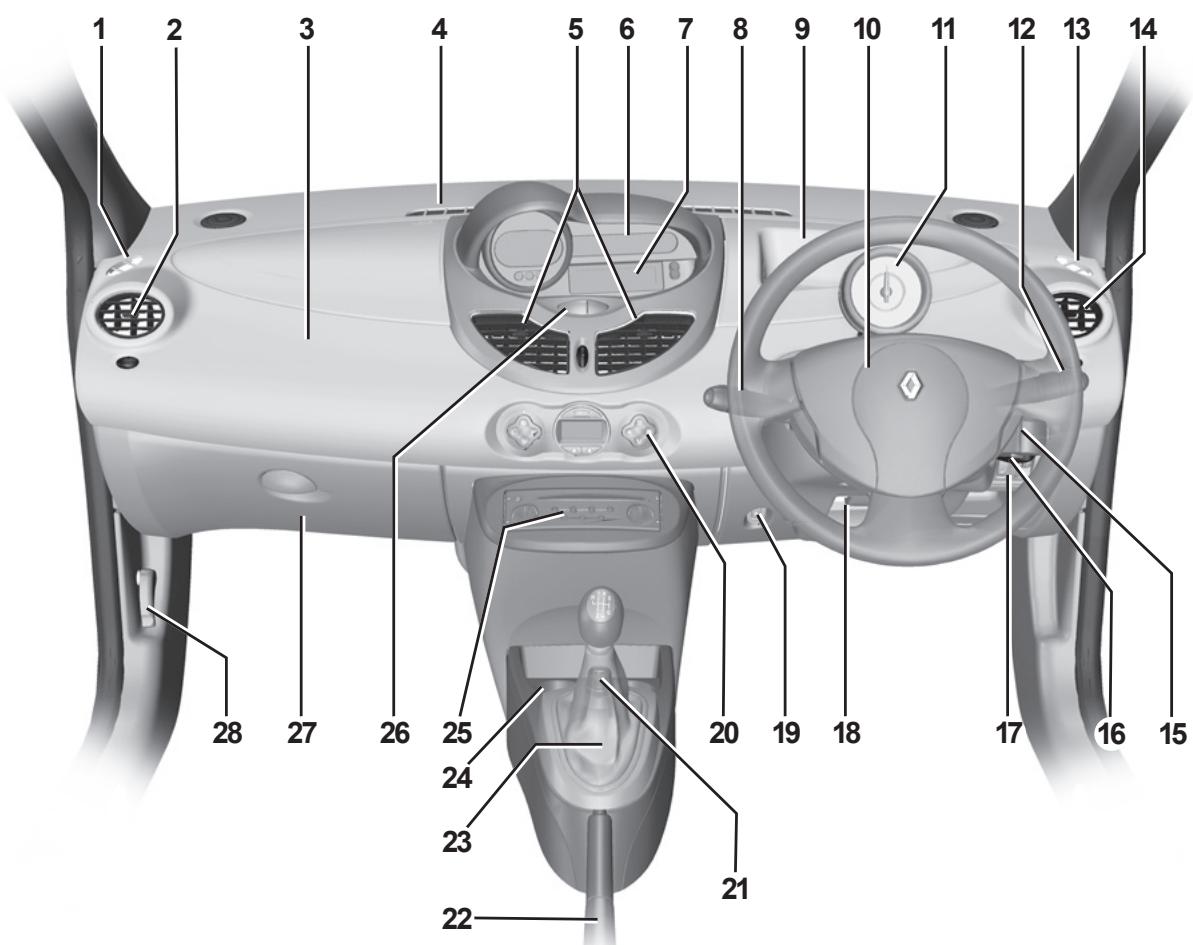

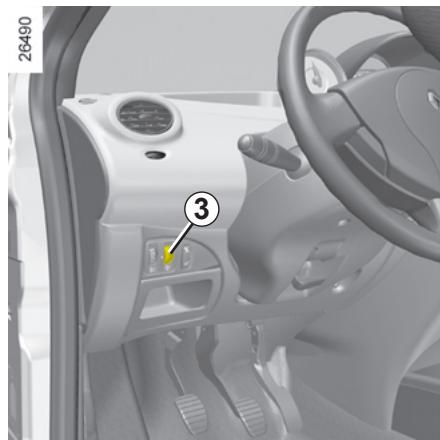

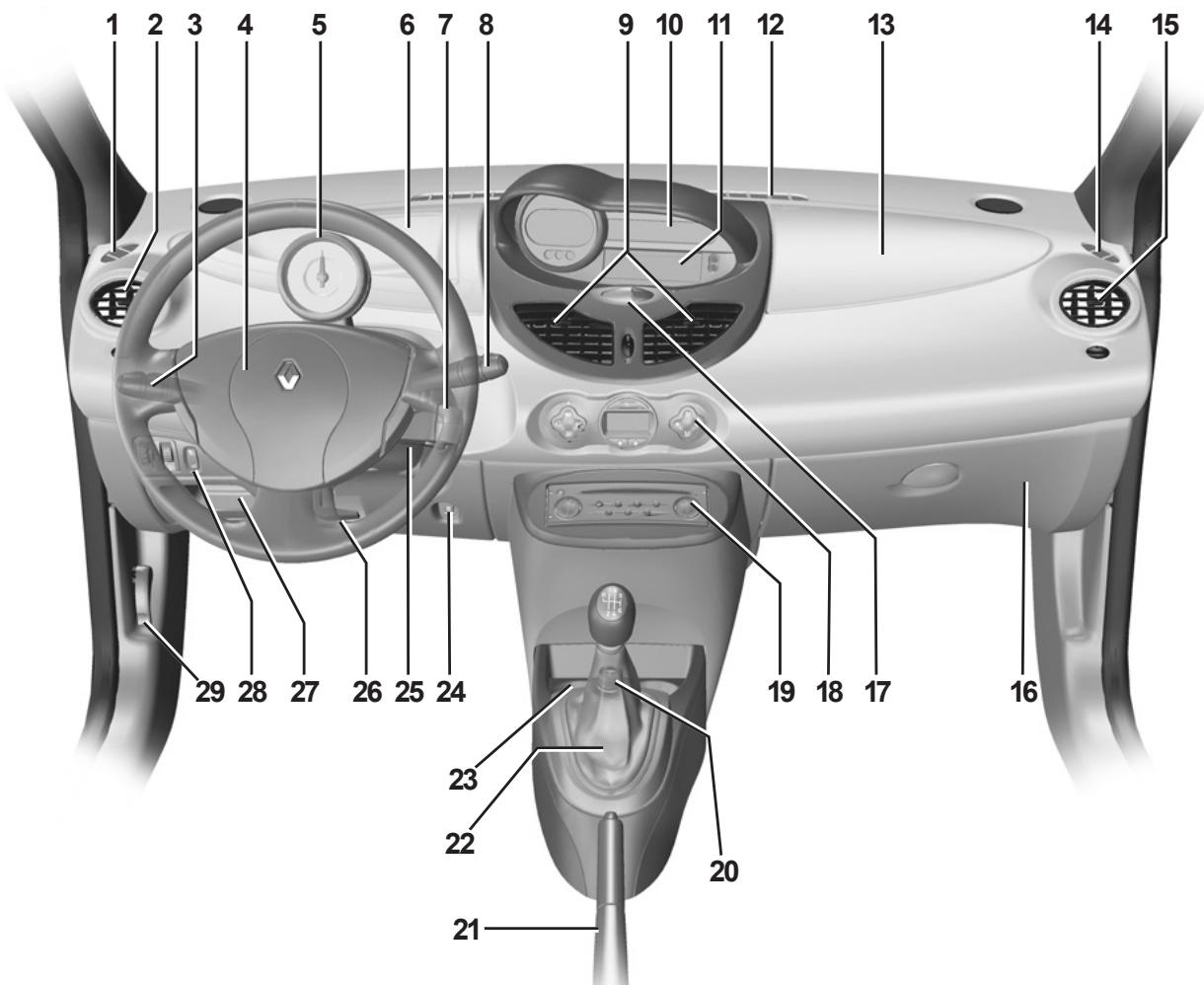

1 2 3 – rhéostat d’éclairage des appareils de contrôle ; – régulateur et limiteur de vitesse.
8 – Manette d’essuie-vitres/lavevitres du pare-brise et de la lunette arrière ; – Commande de défilement des informations au tableau de bord.

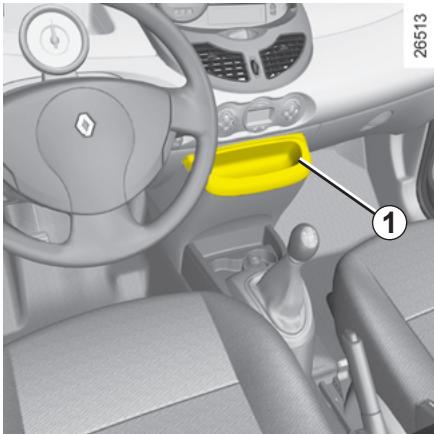

19 Emplacement radio ou videpoches.
9 Vide-poches. 10 Emplacement airbag conducteur, commandes de régulateur/limiteur de vitesse.

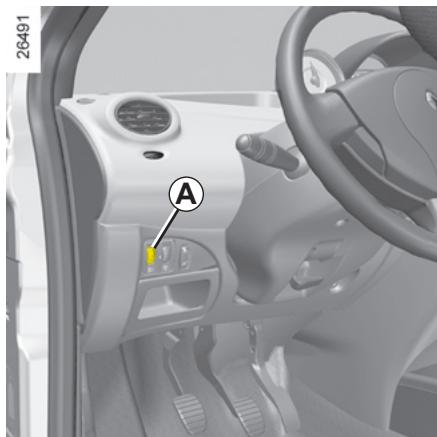

– réglage électrique de la hauteur des faisceaux ; – rhéostat d’éclairage des appareils de contrôle ; – régulateur et limiteur de vitesse.
U Le témoin © vous recommande un arrêt prochain chez un Représentant RENAULT. Témoin de charge de la batterie

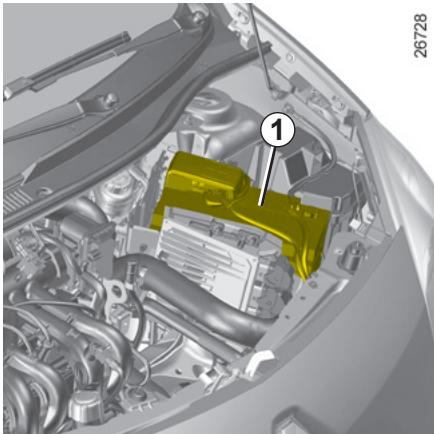

S’il clignote seul, cela indique que la batterie est faible. Arrêtez-vous et faites appel à un Représentant RENAULT.
Pour les véhicules qui en sont équipés, il s’allume au démarrage moteur puis s’éteint.
Le système de freinage est alors assuré comme sur un véhicule non équipé du système ABS. Consultez rapidement votre Représentant RENAULT.
RENAULT. « Régulateur de vitesse » et « Limiteur de vitesse » en chapitre 2.

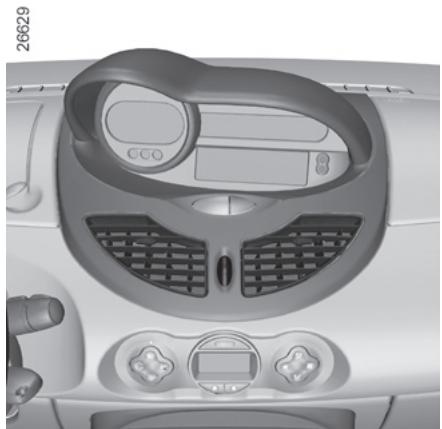

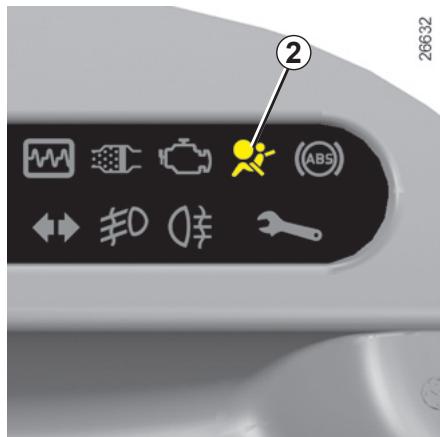

La présence et le fonctionnement des témoins décrits ci-après DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS.
á Témoin des feux de route
Il clignote à la mise sous contact (moteur non tournant), reste fixe pendant quelques secondes puis s’éteint.
Consultez au plus tôt votre Représentant RENAULT.

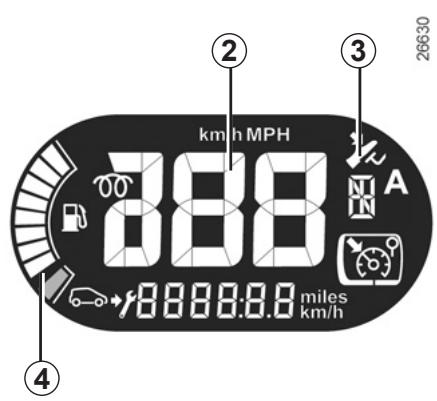

Suivant véhicule, une alarme sonore retentit pendant environ 10 secondes toutes les 30 secondes tant que le véhicule dépasse 120 km/h.

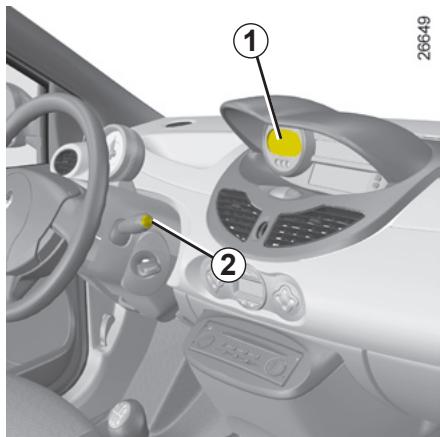

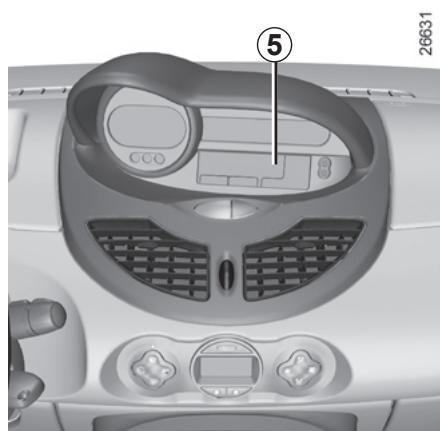

Fait défiler les informations suivantes par appuis successifs sur la touche 2 :
Pour revenir en miles, procédez de la même manière. Nota : après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
Un appui long sur la touche 2 permet de faire une mise à zéro du totalisateur partiel. L’affichage doit être en sélection « Totalisateur partiel ».
1.51 Exemples de sélection de l’affichage par un appui long sur la touche 2

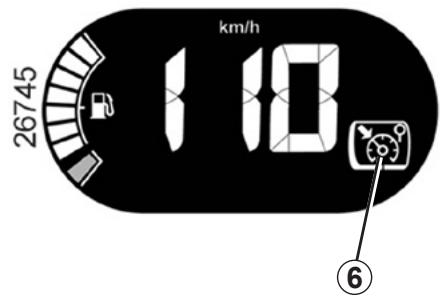

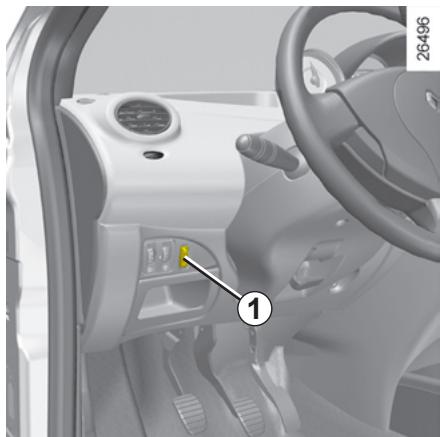

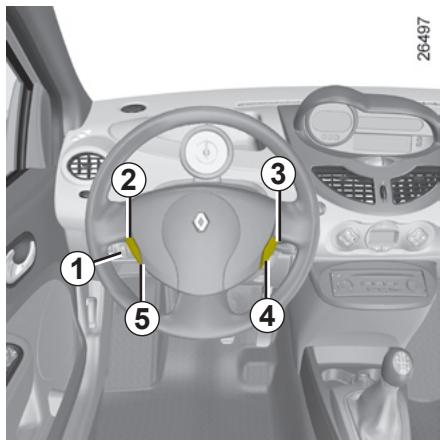

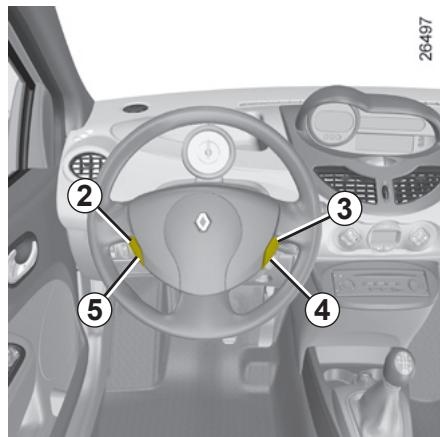

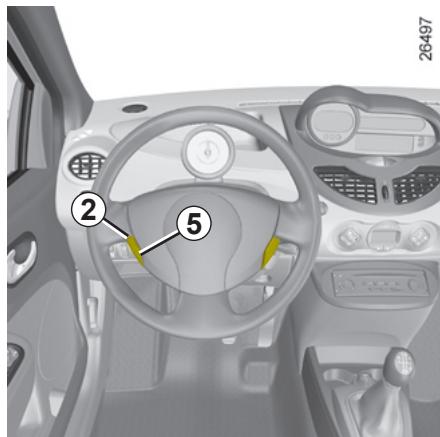

« Régulateur de vitesse ».
Exemples de sélection d’affichage par un appui long sur la touche 2
Autonomie de révision Distance restant à parcourir jusqu’à la prochaine révision. Plusieurs cas se présentent : – autonomie inférieure à 1 500 km. Elle apparaît sur l’afficheur pendant environ 8 secondes à la mise sous contact dès que l’autonomie est inférieure ou égale à 1 500 km. – autonomie égale à 0 km. Le témoin © s’allume au tableau de bord.
Nota : suivant véhicule, l’autonomie de révision s’adapte au style de conduite (roulage fréquent à des vitesses faibles, porte-àporte, roulage prolongé au ralenti...). La distance restant à parcourir jusqu’à la prochaine révision peut donc diminuer plus vite que la distance réellement parcourue. Réinitialisation de l’afficheur après la révision conforme au programme d’entretien. L’autonomie de révision ne doit être réinitialisée qu’après une révision conformément aux préconisations du carnet d’entretien. Si vous décidez de faire des vidanges plus rapprochées, ne réinitialisez pas cette donnée à chaque changement d’huile. Ceci pour éviter tout dépassement de périodicité de remplacement des autres pièces prévues dans le programme d’entretien. Pour réinitialiser l’autonomie de révision, appuyez environ 10 secondes sans interruption sur l’une des touches de mise à zéro de l’affichage jusqu’à l’affichage fixe de l’autonomie de révision.

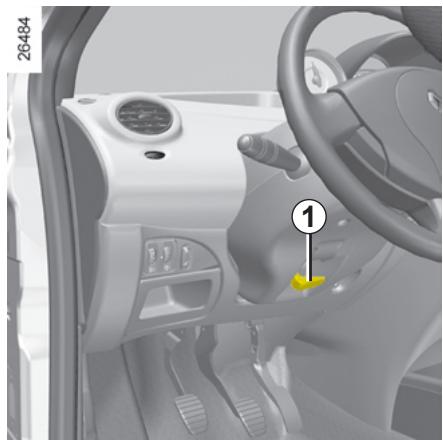

Maintenez le volant avec une main, levez le levier 1 et mettez le volant dans la position désirée. Abaissez le levier pour bloquer le volant. Assurez-vous du bon verrouillage du volant.
Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l’équipement électrique et réglez vos projecteurs (si vous n’êtes pas dans vos conditions de charge habituelles). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, transport d’objets pouvant les cacher).
Fonctionnement automatique
éclairer l’ouverture d’un portail, d’un garage…) vous permet d’allumer momentanément les feux de croisement. Contact coupé et feux éteints, tirez vers vous la manette 1 : les feux de croisement s’allument pendant environ trente secondes. Cette action est limitée à quatre fois pour un temps d’allumage maximum de deux minutes. Pour arrêter l’éclairage avant son arrêt automatique, faites pivoter l’extrémité de la manette 1 puis ramenez-la en position 0.

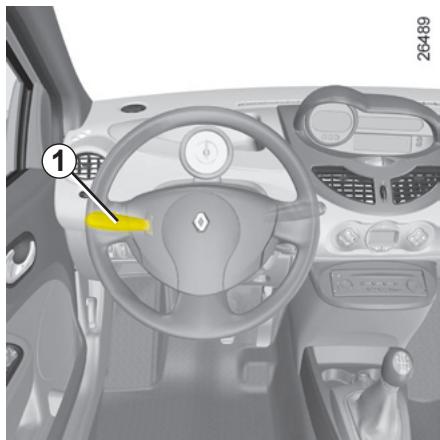

Feux de croisement allumés, tirez la manette 1 vers vous (un témoin s’allume au tableau de bord). Pour revenir en position feux de croisement, déplacez de nouveau la manette vers vous.
– manette A : ramenez l’anneau central 4 à sa position initiale. – manette B : faites pivoter l’anneau central 4 pour amener le repère 5 face au symbole correspondant au feu de brouillard que vous voulez Les feux de brouillard avant et arrière ne fonctionnent pas en mode automatique. Ils ne s’allument que lorsque l’extrémité de la bague 4 est en position ou

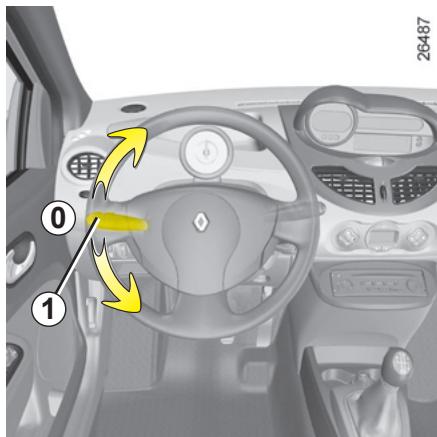

Il n’est à utiliser qu’en cas de danger pour avertir les autres automobilistes que vous êtes :
En relâchant la manette, celle-ci revient automatiquement à 0.
– dans des conditions de conduite ou de circulation particulières.

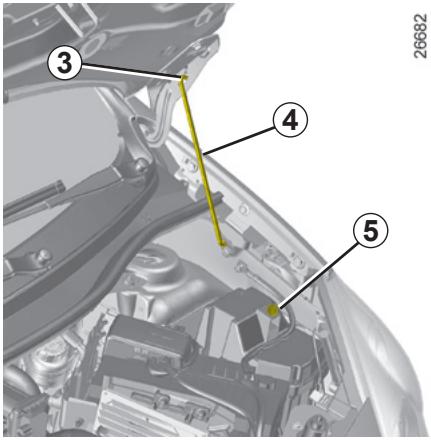

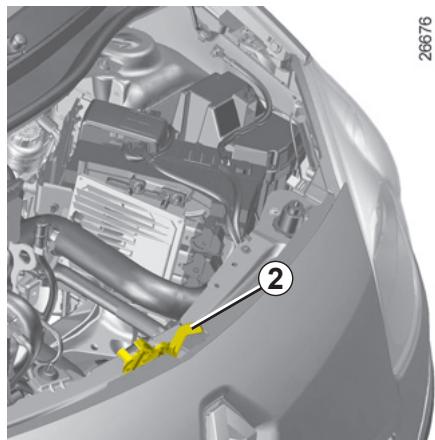

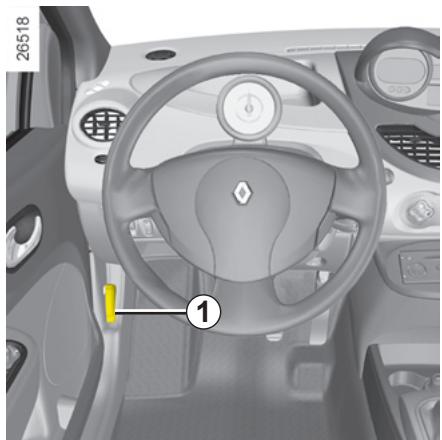

Lors des interventions sous le capot moteur, assurez-vous que la manette d’essuie-vitres est en position arrêt. Risque de blessures.
L’arrêt du fonctionnement intervient : – Automatiquement après 10 minutes de fonctionnement ;
La fréquence de balayage varie en fonction de la vitesse du véhicule.
à cadencement en fonction de la vitesse

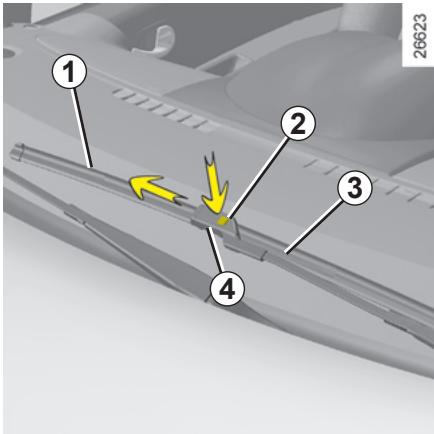

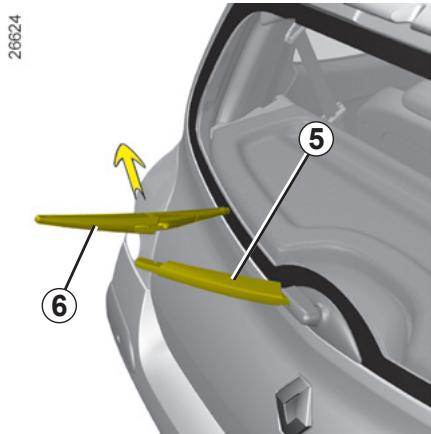

Surveillez l’état de ces balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.
Utilisez un carburant de bonne qualité correspondant à la qualité définie par les normes en vigueur particulières à chaque pays. Versions essence

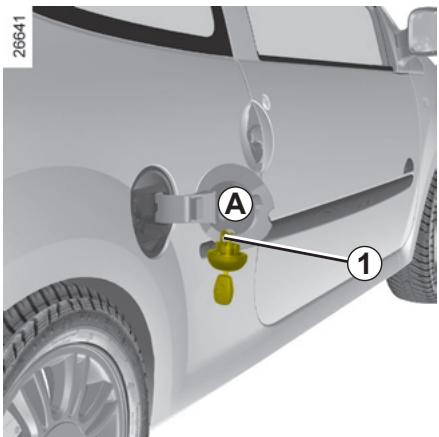

à carburant A. Reportez-vous au paragraphe « Caractéristiques moteur » en chapitre 6.
Si vous devez le remplacer, assurez-vous qu’il soit identique au bouchon d’origine. Adressez-vous à votre Représentant RENAULT.
Lors du remplissage du réservoir, veillez à ce qu’il ne puisse y avoir de pénétration accidentelle d’eau. Le système d’obturation et son pourtour doivent être exempts de poussières.
Ne lavez pas la zone de remplissage au nettoyeur haute pression.
À la suite du premier arrêt automatique en fin de remplissage, il est possible de faire au maximum deux autres déclenchements afin de préserver un volume d’expansion.
– Procéder à l’arrêt du véhicule compatible aux conditions de circulation et couper le contact ; – enclencher le signal de détresse et faire descendre tous les occupants du véhicule et les tenir éloignés de la zone de circulation ; – ne pas intervenir et ne pas redémarrer avant l’inspection du véhicule par le personnel qualifié du Réseau RENAULT.
– Maintenez-le dans cette position pendant toute l’opération de remplissage. Toute intervention ou modification sur le système d’alimentation carburant (boîtiers électroniques, câblages, circuit carburant, injecteur, capots de protection…) est rigoureusement interdite en raison des risques qu’elle peut présenter pour votre sécurité (sauf par le personnel qualifié du Réseau RENAULT).
Le contact est mis :

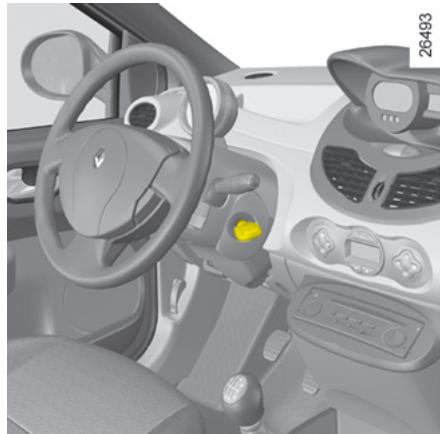

– version diesel : le moteur est en préchauffage. Position « Démarrage » : quatrième cran
Jusqu’à 1 500 km, ne dépassez pas 2 500 tr/min. Après ce kilométrage vous pourrez rouler plus vite mais ce n’est qu’après 6 000 km environ que votre véhicule donnera toutes ses performances. Pendant la période de rodage, n’accélérez pas fortement tant que le moteur est froid, ne faites pas non plus tourner trop vite le moteur. Périodicité des révisions : reportezvous au carnet de garantie et d’entretien du véhicule.
Pour verrouiller, retirez la clé et tournez le volant jusqu’au verrouillage de la direction. Pour déverrouiller, manœuvrez légèrement clé et volant. Position « Accessoires » : deuxième cran Contact coupé, les accessoires éventuels (radio…) continuent de fonctionner.
Particularité des véhicules équipés d’une boîte de vitesses Quickshift Appuyez sur la pédale de frein, levier en position N. Nota : Si un autre rapport que le neutre est affiché, celui-ci clignote, le démarrage ne sera possible que si vous appuyez sur la pédale de frein, en maintenant la clé en position démarrage.
Relâchez la clé dès le démarrage du moteur.
électriques, par exemple lève-vitres et risquerait de se coincer une partie du corps (cou, bras, main…). Risque de blessures graves. Ne coupez jamais le contact avant l’arrêt complet du véhicule, l’arrêt du moteur entraîne la suppression des assistances : freins, direction… et des dispositifs de sécurité passive tels que airbags, prétensionneurs. Le retrait de la clé entraîne le blocage de la direction.
– perte de puissance, provoquent un échauffement excessif du pot catalytique, en diminuent l’efficacité, peuvent amener sa destruction et entraîner des dommages thermiques sur le véhicule.
En présentant régulièrement votre véhicule à votre Représentant RENAULT suivant les périodicités préconisées dans votre carnet d’entretien, vous éviterez ces incidents.
Pour éviter d’endommager votre pot catalytique, n’insistez pas dans la tentative de démarrage (en utilisant votre démarreur, ou en poussant ou tirant votre véhicule) sans avoir identifié et traité la cause de la défaillance. Dans le cas contraire, ne tentez plus de démarrer le moteur et faites appel à un Représentant RENAULT. Ne stationnez pas et ne faites pas tourner le moteur dans des endroits où des substances ou des matériaux combustibles tels que l’herbe ou des feuilles peuvent venir en contact avec un système d’échappement chaud.
Panne de carburant Après remplissage effectué à la suite de l’épuisement complet du combustible et à condition que la batterie soit bien chargée, vous pouvez redémarrer normalement.
– veillez à ne jamais laisser trop baisser le niveau de gazole dans le réservoir afin d’éviter la condensation de vapeur d’eau s’accumulant dans le fond du réservoir.

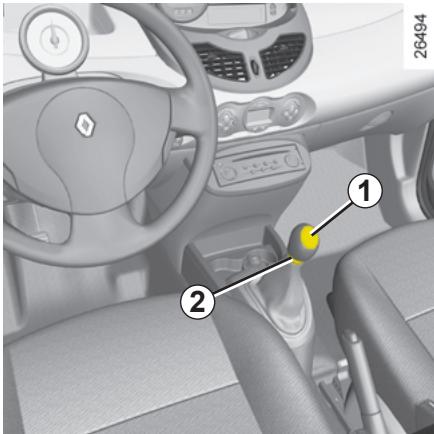

Anomalies de fonctionnement La direction peut devenir dure en roulage. Ceci est dû à une surchauffe de l’assistance. Dans ce cas laissez refroidir en évitant au maximum de tourner le volant. En régime moteur élevé en manoeuvre à basse vitesse, la direction peut devenir dure. La direction redevient assistée dès que vous roulez.
(point mort) puis suivez la grille dessinée sur le pommeau 1 ou suivant véhicule, soulevez l’anneau 2 contre la boule du levier pour pouvoir passer la marche arrière. Les feux de recul s’allument dès l’enclenchement de la marche arrière (contact mis). Véhicules à boîte de vitesses robotisée : reportez-vous au paragraphe « Boîte de vitesses Quickshift » en chapitre 2. tance). 2.6

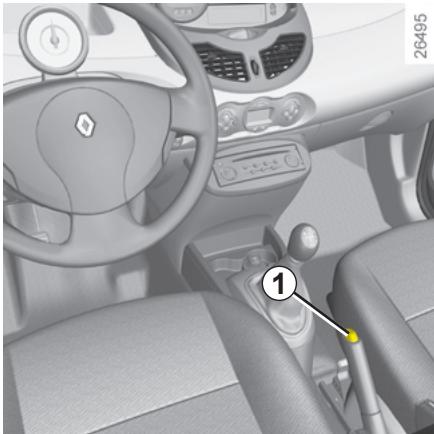

Tirez vers le haut, assurez-vous que le véhicule soit bien immobilisé.
à ce que le frein à main soit totalement desserré, risques de surchauffe.
être nécessaire d’ajouter au moins deux crans supplémentaires de serrage et d’engager une vitesse (1re ou marche arrière) pour les véhicules à boîte de vitesses mécanique.
RENAULT les réglages et contrôles de votre véhicule, conformément aux instructions contenues dans votre carnet d’entretien. Il dispose de tous les moyens matériels permettant de garantir les réglages d’origine de votre véhicule.
écartements spécifiés pour votre moteur. Pour cela consultez votre Représentant RENAULT ; – ralenti : celui-ci ne nécessite aucun réglage ; – filtre à air, filtre à gazole : une cartouche encrassée diminue le rendement. Il faut la remplacer.

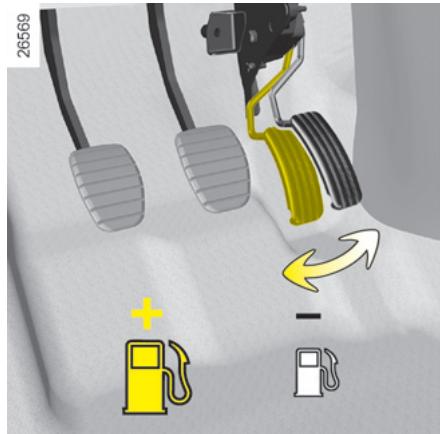

Contrôle des gaz d’échappement
– Ne poussez pas le régime moteur sur les rapports intermédiaires. Utilisez donc toujours le rapport le plus élevé possible sans toutefois fatiguer le moteur.
– s’il s’allume de façon continue, consultez au plus tôt votre Représentant RENAULT ; – s’il clignote, réduisez le régime moteur jusqu’à disparition du clignotement. Consultez au plus tôt votre Représentant RENAULT.
– Double débrayage et coup d’accélérateur avant l’arrêt du moteur sont devenus inutiles sur les véhicules modernes. – Intempéries, routes inondées. Ne roulez pas sur une chaussée inondée si la hauteur de l’eau dépasse le bord inférieur des jantes.

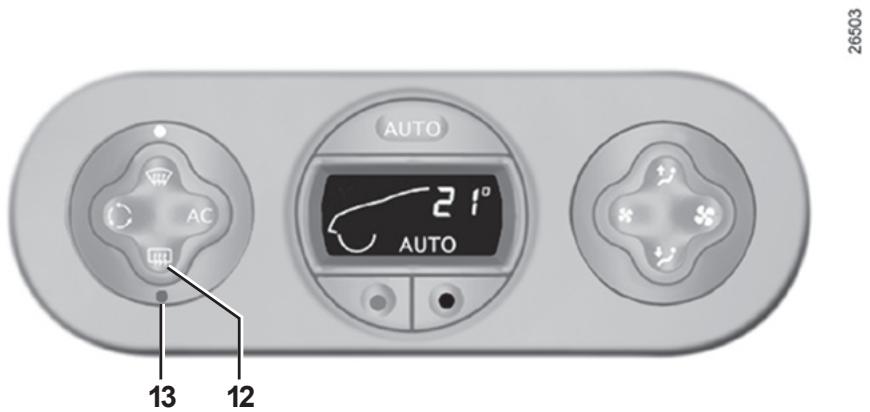

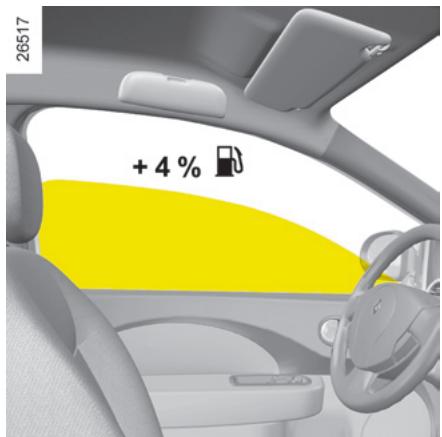

– Pour les véhicules équipés du conditionnement d’air, il est normal de constater une augmentation de la consommation de carburant (surtout en milieu urbain) durant son utilisation. Pour les véhicules équipés d’un conditionnement d’air sans mode automatique, arrêtez le système lorsque vous n’en avez plus l’utilité. Conseils pour minimiser la consommation et donc aider à préserver l’environnement : Roulez aérateurs ouverts et vitres fermées.
– L’électricité « c’est du pétrole », éteignez tout appareil électrique lorsqu’il n’est plus vraiment utile. Mais (sécurité d’abord), gardez vos feux allumés dès que la visibilité l’exige (voir et être vu). – Utilisez plutôt les aérateurs. Rouler vitres ouvertes entraîne à 100 km/h : +4 % de consommation. – Pour le trajet avec une caravane, pensez à utiliser un déflecteur agréé et n’oubliez pas de le régler.
– Évitez le plein de carburant à ras bord, cela évite tout débordement. – Ne conservez pas une galerie de toit vide. – Pour le transport des objets volumineux, utilisez plutôt une remorque.
– la plupart des versions sont équipées d’un système de dépollution incluant le pot catalytique, la sonde lambda et le filtre à charbon actif (ce dernier empêche le rejet à l’air libre des vapeurs d’essence en provenance du réservoir) ; – ces véhicules fonctionnent exclusivement au carburant sans plomb ; – votre véhicule est constitué de 87 % de pièces recyclables et intègre déjà des pièces en matériaux recyclés ;
Contribuez vous aussi au respect de l’environnement ! Ne jetez pas avec les ordures ménagères usuelles les pièces remplacées lors de l’entretien courant (batterie, filtre à huile, filtre à air…) et les bidons d’huile (vides ou remplis d’huile usagée…). Mettez-les au rebut auprès des organismes spécialisés. Dans tous les cas respectez les lois locales.
L’apport en sécurité tient dans ce que le dispositif de régulation du freinage évite le blocage des roues, même à l’occasion d’un coup de frein violent mal dosé, et permet de garder le pouvoir de diriger le véhicule et ainsi de conserver la maîtrise de sa trajectoire. Dans ces conditions des manœuvres d’évitement d’un obstacle par contournement, tout en freinant, sont alors parfaitement possibles. De plus ces conditions permettent d’optimiser les distances d’arrêt notamment quand l’adhérence devient précaire (sol mouillé, glissant, revêtement hétérogène).
En effet, le fait de disposer de plus de sécurité ne doit pas vous inciter à prendre de plus grands risques. Chaque mise en œuvre du dispositif se manifeste par une pulsation plus ou moins importante ressentie dans la pédale de frein. Ces manifestations sensitives vous préviendront que vous êtes à la limite de l’adhérence entre les pneumatiques et le sol et que votre conduite devra être adaptée à l’état de la chaussée.
Deux situations sont à considérer :
Votre freinage est toujours assuré mais sans antiblocage de roue. Consultez rapidement un Représentant RENAULT.
Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.
Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération.
Cependant, la fonction n’intervient pas à la place du conducteur. Elle ne repousse pas les limites du véhicule et ne doit pas inciter à rouler plus vite. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).
5 Mémorisation de la vitesse limitée et variation décroissante de la vitesse limitée.

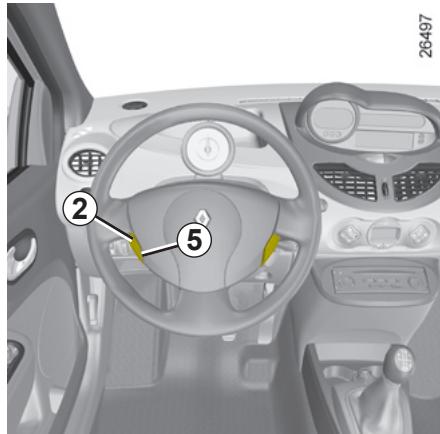

– la touche 2 pour augmenter la vitesse ; – la touche 5 pour diminuer la vitesse.
Á vitesse stabilisée (à partir de 30 km/h environ) pressez le contacteur 2 : la vitesse est mémorisée.
Dépassement de la vitesse limitée Cas d’urgence À tout moment, il est possible de dépasser la vitesse limitée, pour cela : enfoncez franchement et à fond la pédale d’accélérateur (au-delà du « point dur »). Durant le temps de dépassement de vitesse, la vitesse clignote au tableau de bord (ordinateur de bord) pour vous en informer. L’urgence passée, relâchez la pédale d’accélérateur : la fonction limiteur de vitesse revient dès que vous atteignez une vitesse inférieure à la vitesse limitée avant l’action d’urgence. Impossibilité pour la fonction, de tenir la vitesse limitée Dans certaines conditions de roulage (forte descente par exemple), la vitesse limitée ne peut être maintenue par le système : la vitesse mémorisée clignote au tableau de bord pour vous en informer.
– passez la marche arrière. Dans les deux cas, la vitesse limitée reste mémorisée et la vitesse sur l’afficheur au tableau de bord apparaît entre parenthèses pour confirmer la mise en veille de la fonction.
La fonction limiteur de vitesse est interrompue lorsque vous agissez sur la touche 1, dans ce cas il n’y a plus de vitesse limitée mémorisée. L’extinction du témoin au tableau de bord confirme l’arrêt de la fonction.
La fonction régulateur de vitesse n’agit en aucun cas sur le système de freinage.
Elle ne peut donc, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance (soyez toujours prêt à freiner en toutes circonstances), ni la responsabilité du conducteur. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluies, vent latéral…). Risque d’accident.
5 Mémorisation et activation de la vitesse de régulation. Variation décroissante de la vitesse de régulation.
L’information de la vitesse mémorisée apparaît sur l’afficheur du tableau de bord 6 en permanence.
À vitesse stabilisée (à partir de 30 km/h) pressez le contacteur 2 ou 5 : la fonction est activée et la vitesse est mémorisée.
Attention, il est toutefois conseillé de garder les pieds à proximité des pédales pour être prêt à intervenir en cas d’urgence.
(forte descente par exemple), la vitesse de régulation ne peut être maintenue par le système : la vitesse clignote au tableau de bord pour vous en informer.
– la touche 2 pour augmenter la vitesse ; – la touche 5 pour diminuer la vitesse.
Rappel de la vitesse de régulation
Appuyez sur le contacteur général marche/arrêt 1. Dans ce cas, la vitesse n’est pas mémorisée. L’extinction du témoin au tableau de bord confirme l’arrêt de la fonction.
La fonction est interrompue lorsque vous agissez sur : – la pédale de frein ; – la pédale d’embrayage ou le passage en position neutre pour les véhicules à boîte de vitesses Quickshift ; – la touche 4. Dans les trois cas, la vitesse de régulation reste mémorisée. La vitesse apparait entre parenthèse sur l’afficheur et le filet autour du témoin s’éteint pour confirmer la mise en veille de la fonction.
BOÎTE DE VITESSES QUICKSHIFT
– Il permet de passer du mode manuel au mode automatique et inversement à tout moment, moteur tournant et rapport de marche avant engagé, en donnant une impulsion du levier vers la gauche.
A/M pour changer de mode (automatique/manuel) + pour monter de rapport – pour rétrograder N neutre
Si un autre rapport que le neutre (N) est affiché, celui-ci clignote ; la mise en route sera possible si vous appuyez sur la pédale de frein (le témoin 4 s’allumera en cas d’oubli) en maintenant la clé en position démarrage. Le passage au neutre (N) se fera alors automatiquement, et le moteur démarrera. Vous pouvez également engager le neutre après mise sous contact par une impulsion du levier vers la droite, pied sur le frein. Par défaut, moteur tournant, le mode automatique est sélectionné. Nota : si l’afficheur ne s’allume pas à la mise sous contact (batterie déchargée), ne tentez pas de démarrez le moteur en poussant le véhicule.
La marche arrière est engagée (lettre R sur l’afficheur). – relâchez la pédale de frein puis accélérez doucement pour reculer. Le ralenti moteur est suffisant pour les manœuvres de stationnement. Véhicule à l’arrêt, donnez une impulsion vers l’avant sur le levier pour engager la marche avant.
Pédale de frein enfoncée, donnez une impulsion vers la droite. Nota : à l’arrêt vous devez impérativement appuyer sur la pédale de frein pour pouvoir engager ou désengager un rapport. Dans le cas contraire le témoin 4 s’allumera.
Conduite en mode automatique À chaque mise sous contact, le mode automatique est sélectionné par défaut (lettre A sur l’afficheur). Vous contrôlez le véhicule à l’aide de l’accélérateur et du frein. Les vitesses passent toutes seules au bon moment et au régime convenable du moteur, car l’automatisme tient compte du profil de la route et de votre style de conduite.
Vous pouvez changer de mode à tout moment en donnant une impulsion vers la gauche sur le levier. Ce basculement se fait sans changement de rapport.
Utilisation du levier de sélection Des impulsions sur le levier permettent de passer les rapports de vitesse manuellement :
(sauf en cas de risque de sous-régime ou de surrégime) :
Nota : le neutre est accessible en roulage ou à l’arrêt qu’avec le pied sur le frein (en cas d’oubli le témoin 4 s’allumera). Accélérations et dépassements Pour obtenir la puissance maximale du véhicule, en mode automatique ou manuel, enfoncez franchement la pédale d’accélérateur jusqu’à dépasser le point dur. Cela vous permettra, dans la mesure des possibilités du moteur, de rétrograder sur le rapport le plus adapté.
Stationnement à main, vous sollicitez anormalement le système (risque de surchauffe de l’embrayage).
Ne quittez jamais le véhicule moteur tournant, vitesse engagée. Par mesure de sécurité, vous entendrez un bip intermittent dès l’ouverture de la porte tant que vous ne serez pas revenu au neutre ou que vous n’aurez pas coupé le contact ou appuyé sur la pédale de frein.
Anomalie de fonctionnement
Représentant RENAULT.
– Mettez le contact ; – sélectionnez le neutre pied sur le frein ; – vérifiez que la boîte de vitesses est bien au neutre (en poussant un peu le véhicule, par exemple).
Le rapport optimal permettant de démarrer le moteur est automatiquement engagé. Nota : n’effectuez jamais cette manœuvre en marche arrière.

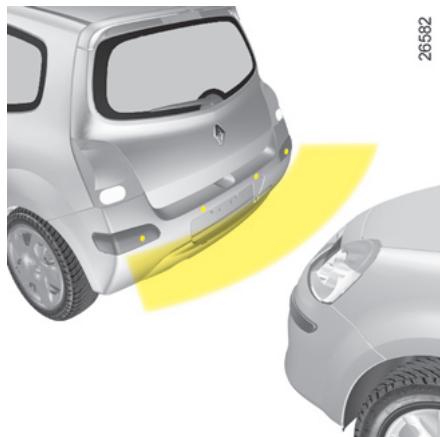

Des détecteurs à ultrasons, implantés dans le bouclier arrière du véhicule, « mesurent » la distance entre le véhicule et un obstacle lors d’une marche arrière. Cette mesure se traduit par des bips sonores dont la fréquence augmente avec le rapprochement de l’obstacle, jusqu’à devenir un son continu lorsque l’obstacle se situe à environ 30 centimètres du véhicule.
Nota : veillez à ce que les détecteurs ultrasons ne soient pas occultés (saletés, boue, neige ...).
Lorsque le système détecte une anomalie de fonctionnement un bip sonore retentit, pendant environ 5 secondes, au passage de la marche arrière pour vous en avertir. Consultez votre Représentant RENAULT.
Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, poussette, vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre.
Désactivation prolongée du système Vous pouvez désactiver le système de manière durable par un appui supérieur à environ trois secondes.
Le système ainsi désactivé pourra être réactivé par un appui supérieur à trois secondes environ.

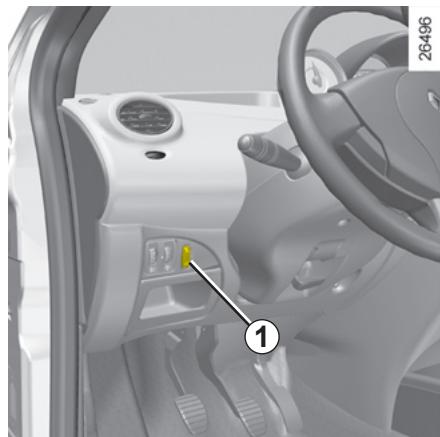

Appuyez sur l’interrupteur 1 pour désactiver le système. Le témoin incorporé à l’interrupteur s’allume pour vous rappeler que le système est désactivé. Un nouvel appui réactivera le système et le témoin s’éteindra. Le système se réactive automatiquement après avoir coupé le contact et redémarré le moteur.

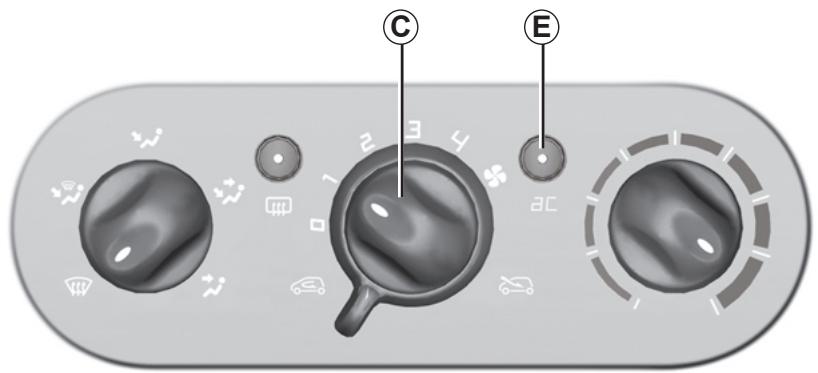

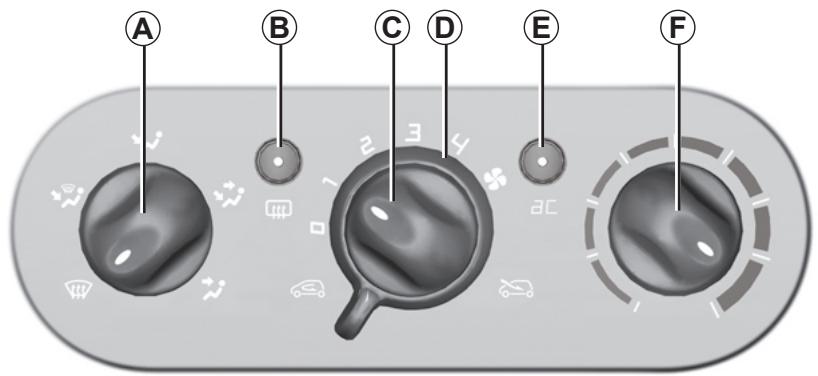

Commandes A Réglage de la répartition de l’air dans l’habitacle. B Touche et témoin de dégivrage et de désembuage de la lunette arrière dégivrante et des rétroviseurs dégivrants (suivant véhicule). C Réglage de la vitesse de ventilation. D Recyclage d’air et isolation de l’habitacle. E Touche et témoin de mise en service de l’air conditionné (suivant véhicule). F Réglage de la température de l’air.
Reportez-vous en fin de paragraphe « Air conditionné automatique ».

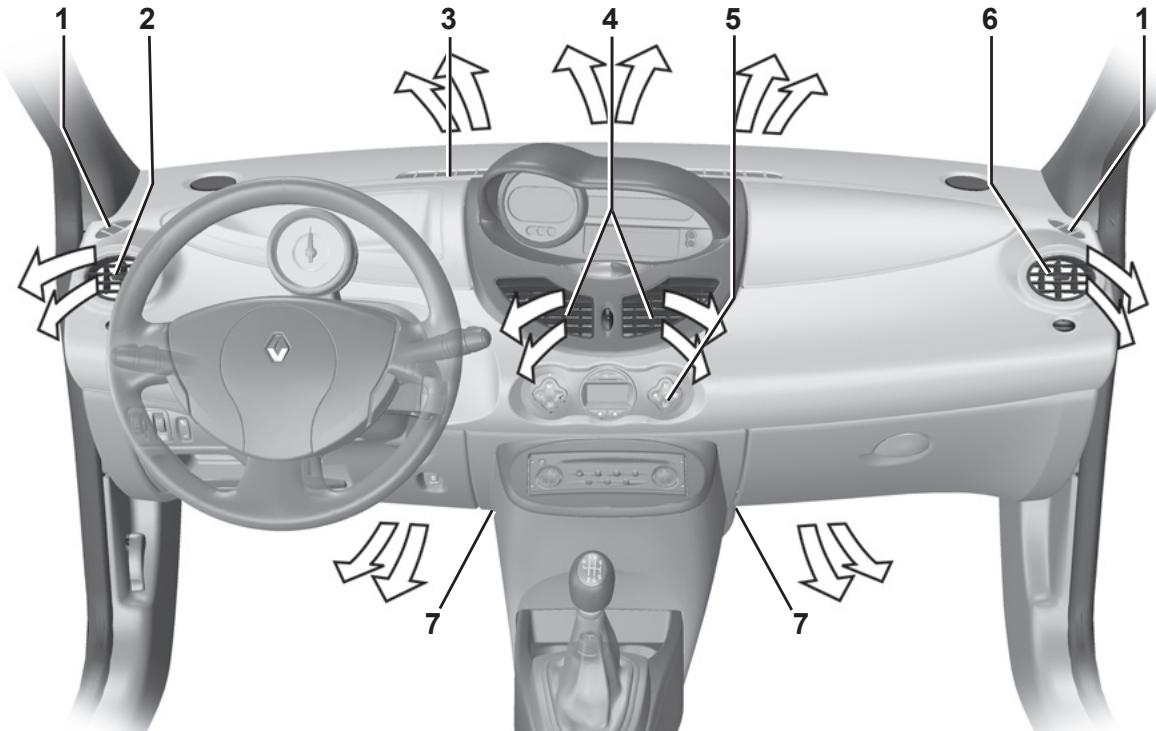

La ventilation dans l’habitacle du véhicule est dite « à air soufflé ». C’est le ventilateur qui détermine la quantité d’entrée d’air, la vitesse du véhicule ayant néanmoins une faible influence. Plus la commande est positionnée vers la droite, plus la quantité d’air pulsé est grande.

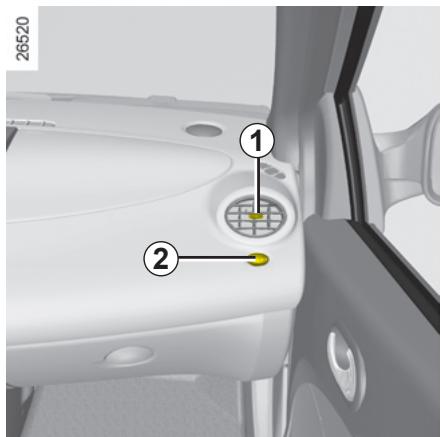

Le flux d’air est uniquement dirigé vers les aérateurs de la planche de bord. La fermeture de tous les aérateurs n’est pas compatible avec cette sélection.

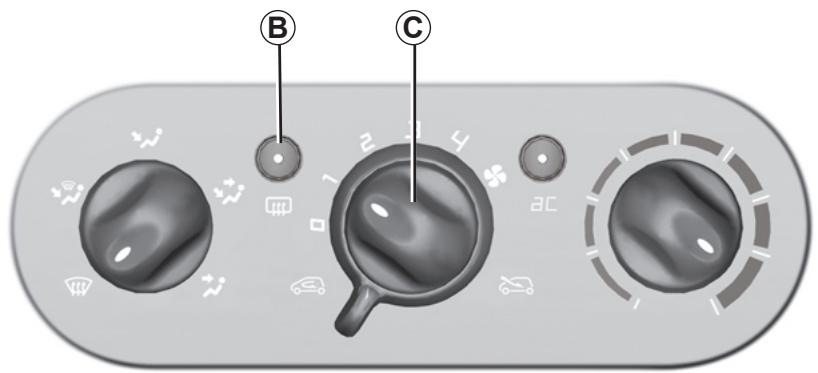

Moteur tournant, appuyez sur la touche B, le témoin de fonctionnement associé à la touche s’allume. Cette fonction permet un désembuage électrique rapide de la lunette arrière et des rétroviseurs électriques dégivrants (pour les véhicules qui en sont équipés). Pour sortir de cette fonction, appuyez de nouveau sur la touche B. À défaut, le désembuage s’arrête automatiquement.

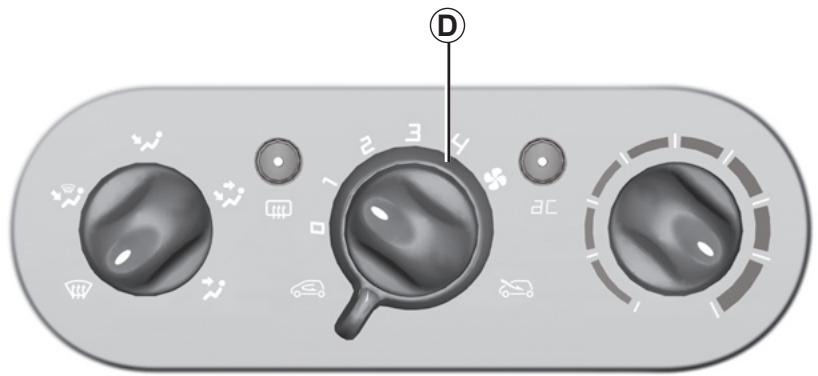

Tournez la commande D vers le symbole â de recyclage d’air. Dans ces conditions, l’air est pris dans l’habitacle et il est recyclé sans admission d’air de l’extérieur.
– de s’isoler de l’ambiance extérieure (circulation en zone polluée…) ; – d’atteindre avec plus d’efficacité la température souhaitée dans l’habitacle.
Les réglages sont alors identiques à ceux d’un véhicule sans conditionnement d’air. – Touche E activée (témoin intégré à la touche allumé).

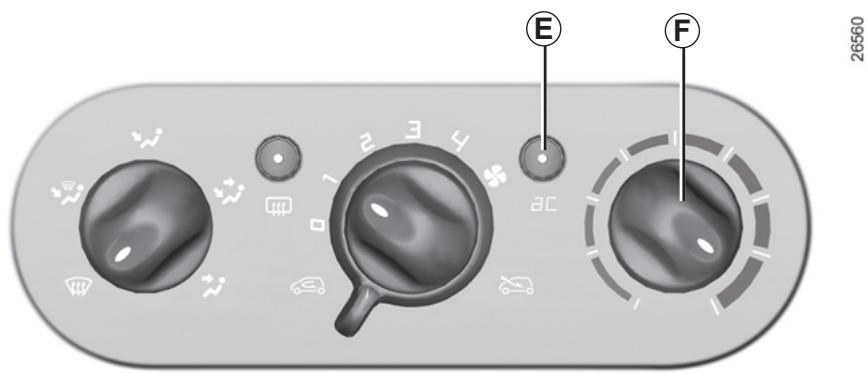

La touche E assure la mise en service ou l’arrêt du conditionnement d’air. La mise en service ne peut être effectuée si la commande C est positionnée sur 0.
– d’abaisser la température intérieure de l’habitacle, notamment par fort ensoleillement, en circulation, ou lorsque le véhicule est resté en stationnement au soleil ;
L’air est pris à l’extérieur du véhicule et il est constamment renouvelé.
Le fonctionnement du conditionnement d’air entraîne une augmentation de la consommation de carburant (arrêtez-le lorsque vous n’en avez pas l’utilité).
Manœuvrez la commande F en fonction de la température désirée. Plus la commande est dans le rouge, plus la température sera élevée. Par temps très chaud ou lorsque le véhicule est resté en stationnement au soleil, ouvrez les portes quelques instants pour évacuer l’air surchauffé avant de démarrer. Pour abaisser le plus rapidement la température au niveau de confort souhaité, utilisez la fonction « Isolation de l’habitacle ». Une fois le niveau de confort obtenu, sortez de la fonction recyclage.
En cas d’anomalies de fonctionnement, consultez un Représentant RENAULT.

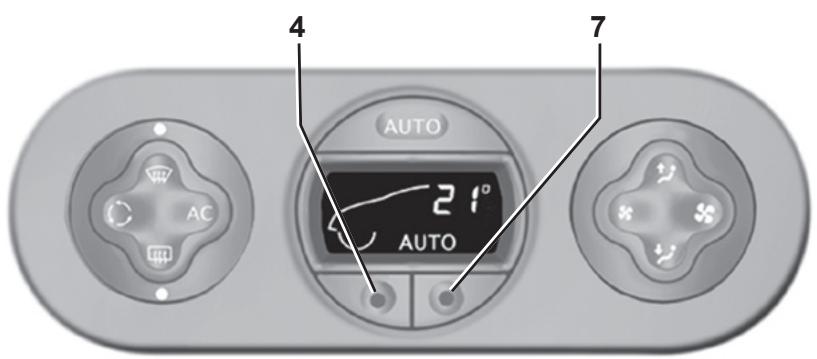

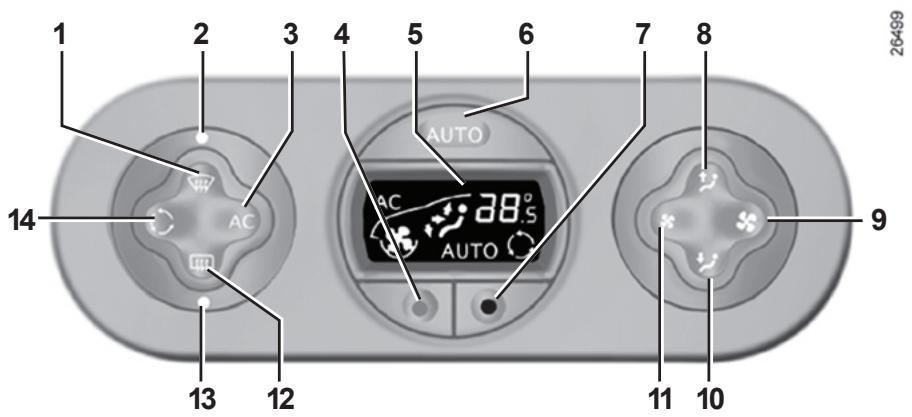

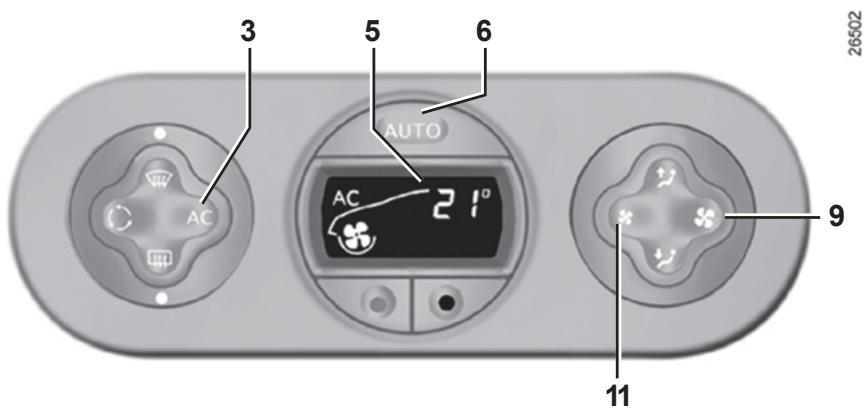

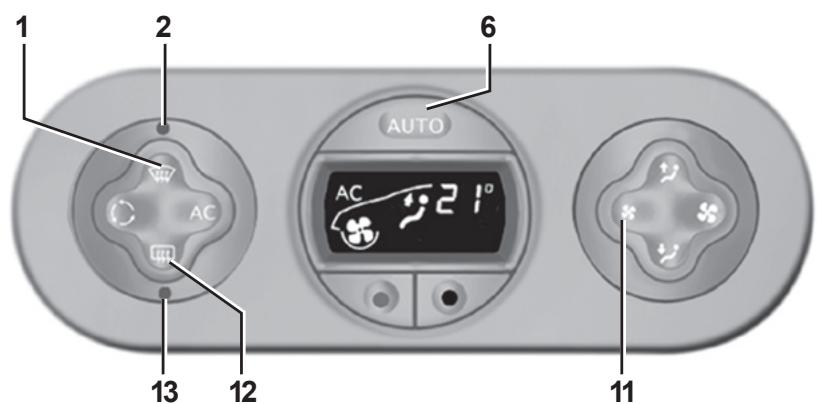

2 Témoin associé à la fonction « voir clair ». 3 Mise en service et arrêt de l’air conditionné. 4 et 7 Réglage de la température de l’air.
Informations et conseils d’utilisation : reportez-vous en fin de paragraphe « Chauffage/air conditionné ».
5 Afficheur. 6 Mise en service et arrêt du mode automatique. 8 et 10 Réglage de la répartition de l’air dans l’habitable. 9 et 11 Réglage de la vitesse de ventilation.
– témoin allumé, la fonction est en service ; – témoin éteint, la fonction n’est pas en service.
AUTO s’affichent Les fonctions gérées par le mode automatique ne s’affichent pas.
C’est le mode d’utilisation conseillé.
Le confort ambiant : mode automatique (suite) Fonctionnement Pour atteindre et maintenir le niveau de confort choisi et pour maintenir une bonne visibilité, le système agit sur : – la vitesse de ventilation ; – la répartition d’air ; – la gestion du recyclage d’air ; – la mise en route ou l’arrêt du conditionnement d’air ; – la température de l’air.
Lors du démarrage du véhicule par ambiance chaude ou par ambiance froide, le fait d’augmenter ou de diminuer la valeur affichée ne permet en aucun cas d’atteindre plus rapidement le confort, quel que soit le niveau de confort indiqué, le système optimise la descente ou la montée en température (la ventilation ne démarre pas instantanément en vitesse maximale : elle augmente progressivement jusqu’à ce que la température moteur soit suffisante, cela peut durer de quelques secondes à plusieurs minutes). D’une façon générale, sauf gêne particulière, les aérateurs de planche de bord doivent rester constamment ouverts.
En appuyant sur la touche 3, vous sortez du mode automatique : le témoin AUTO de l’afficheur 5 s’éteint.
Nota : la fonction « voir clair » entraîne automatiquement le fonctionnement de l’air conditionné (témoin allumé). Pour revenir en mode automatique, appuyez sur la touche 6. Ne pas ouvrir le circuit de fluide frigorigène. Celuici est dangereux pour les yeux et pour la peau.
Cela peut durer de quelques secondes à plusieurs minutes.
électrique rapide de la lunette arrière et des rétroviseurs électriques dégivrants (pour les véhicules qui en sont équipés).
(suivant véhicule). Elle impose la mise en service automatique du conditionnement d’air, la suppression du recyclage et la mise en marche du dégivrage de la lunette arrière (témoin 13). Appuyez sur la touche 12, si vous ne désirez pas la mise en route de la lunette arrière dégivrante, le témoin 13 s’éteint.

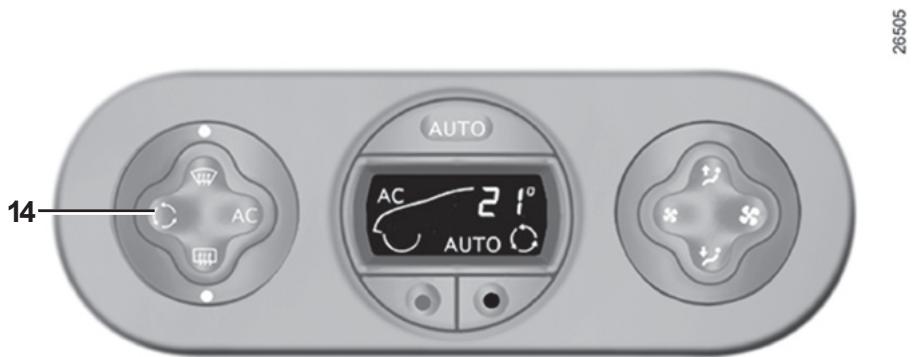

Le recyclage d’air permet de s’isoler de l’ambiance extérieure (circulation en zone polluée…).
Il est donc conseillé de repasser en fonctionnement normal (air extérieur ou recyclage automatique) en appuyant à nouveau sur la touche 14 dès que le recyclage d’air n’est plus nécessaire.
Si le véhicule est resté stationné en pleine chaleur ou en plein soleil, pensez à l’aérer quelques minutes pour chasser l’air chaud avant de démarrer.
D’une manière générale, en cas d’anomalie de fonctionnement, consultez votre Représentant RENAULT. – Baisse d’efficacité au niveau du dégivrage, du désembuage ou de l’air conditionné. Cela peut provenir de l’encrassement de la cartouche du filtre habitacle. – Non production d’air froid. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Sinon arrêtez le fonctionnement. – Présence d’eau sous le véhicule. Après utilisation prolongée de l’air conditionné, il est normal de constater une présence d’eau, provenant de la condensation, sous le véhicule.
– un éclairage imposé ; – un éclairage commandé par l’ouverture, suivant les versions, de l’une des portes avant ou de la porte de coffre. Il ne s’éteint que lorsque les portes concernées sont correctement fermées ; – une extinction imposée. Suivant véhicule, appuyez sur le contacteur 2, vous obtenez un éclairage du spot côté passager.
15 secondes ; – le verrouillage à distance des portes entraîne une extinction immédiate de l’éclairage ; – si une porte reste ouverte (ou est mal fermée), cela entraîne une temporisation de l’éclairage d’environ 15 minutes ; – si toutes les portes sont fermées, à la mise sous contact il y a extinction progressive de l’éclairage.
2 pour le côté passager avant.
Ne quittez jamais votre véhicule clé sur le contact et en y laissant un enfant (ou un animal). En effet, celui-ci pourrait faire fonctionner les lève-vitres électriques et risquerait de se coincer une partie du corps (cou, bras, main…) ce qui pourrait lui occasionner des blessures graves. En cas de coincement, inversez aussitôt le sens de la course en appuyant sur le contacteur concerné. 3.20

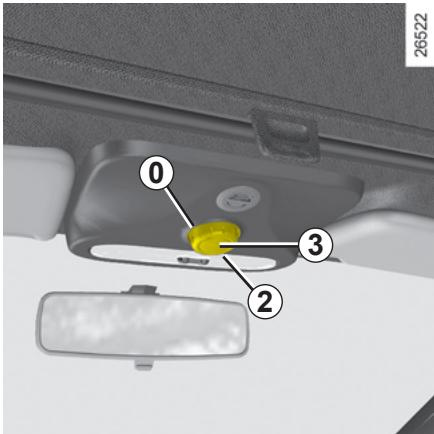

Une action sur le contacteur durant le fonctionnement arrête la course de la vitre.
En effet, celui-ci pourrait faire fonctionner les lève-vitres électriques et risquerait de se coincer une partie du corps (cou, bras, main…) ce qui pourrait lui occasionner des blessures graves. En cas de coincement, inversez aussitôt le sens de la course en appuyant sur le contacteur concerné.

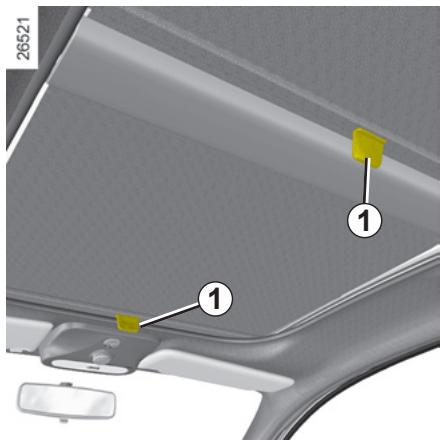

Ce procédé permet de limiter le flux solaire (en particulier les infrarouges) par réfléchissement. Il existe une zone 1 permettant l’usage de cartes d’autorisation de passage (ex. : badges pour autoroutes, badges de parkings ...).
Anomalie de fonctionnement de fermeture du toit ouvrant Dans ce cas, vérifiez l’absence d’obstacle, tournez le bouton 2, en position 0 puis appuyez sur le bouton 3, jusqu’à fermeture complète du toit ouvrant.
(porte-vélos, coffre de toit…) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant. Attention, pendant cette manipulation, la fonction limiteur d’effort du toit ouvrant est désactivée. Consultez au plus tôt Représentant RENAULT.
RENAULT, pour connaître les adaptations possibles.

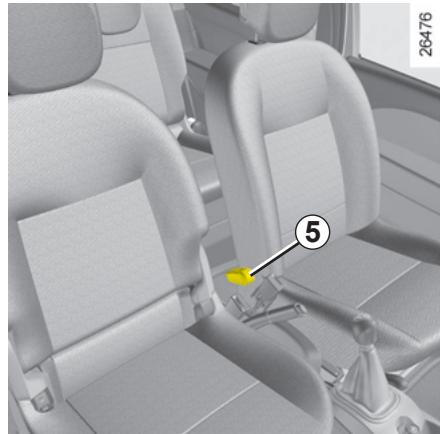

À la position choisie, relâchez le levier et assurez-vous du bon verrouillage. Lors des manœuvres des sièges arrière, assurezvous de la propreté des ancrages et des rails (ils doivent être exempts de graviers, chiffons, jouets …).

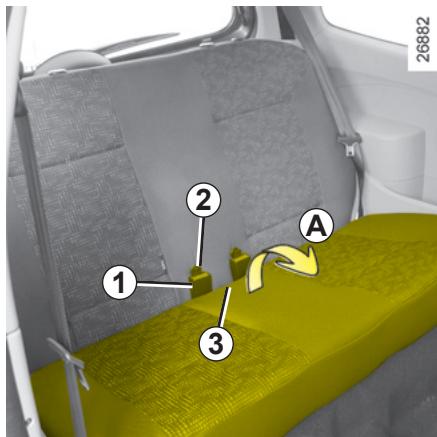

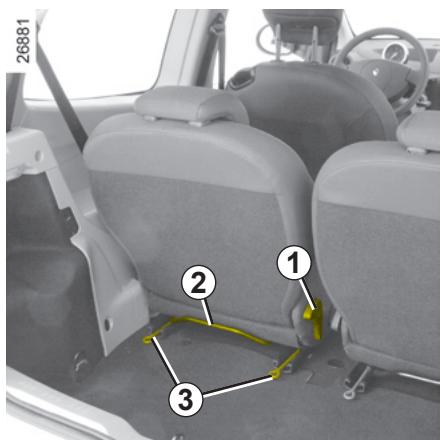

Levez les commandes 3 situées de chaque côté du siège et soulevez le siège contre les sièges avant.
Avant toute manipulation de la banquette, veillez à placer les boîtiers des ceintures 1 dans les pênes 2 correspondants et veillez à ce que les sièges avant soient suffisamment avancés. Depuis l’avant, soulevez l’assise 3 contre les sièges avant (mouvement A).

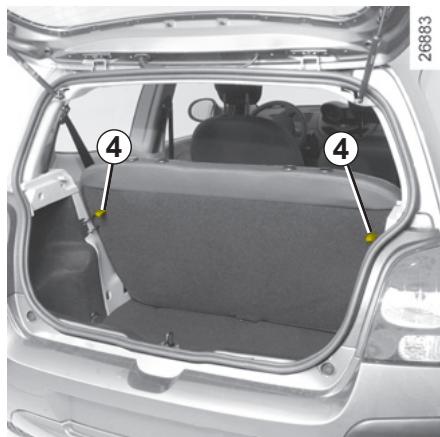

Depuis le coffre, tirez sur les sangles 4 de chaque côté de la banquette, et abaissez le dossier.
Versions avec la commande électrique des portes.

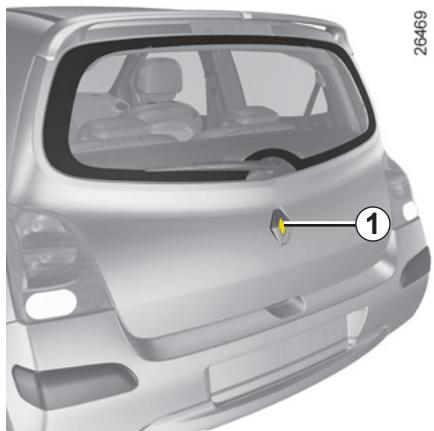

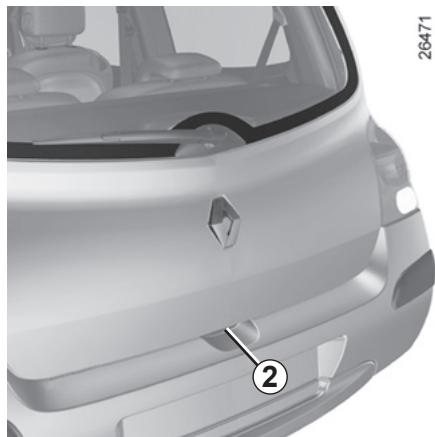

Pressez le poussoir 2 et soulevez la porte du coffre.
Pressez le poussoir 2 et soulevez la porte du coffre.
Abaissez la porte du coffre en vous aidant, dans un premier temps, de la poignée intérieure 3. Lorsque la porte du coffre arrive à hauteur d’épaules, lâchez la poignée 3 et terminez de fermer en prenant appui sur l’extérieur de la porte.

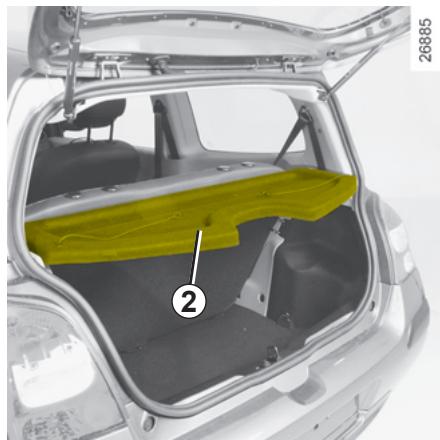

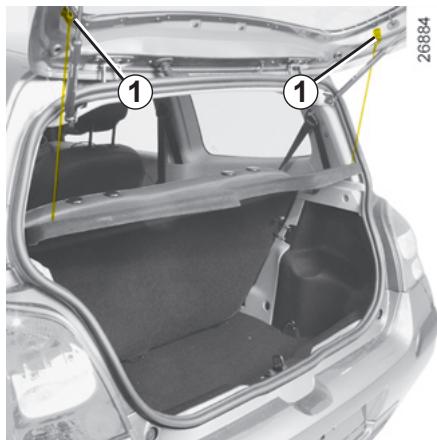

– sortez les paliers 4 de leur logement ; – déclippez la tablette 5.
– Clippez la tablette ; – assurez-vous que les cordons passent bien derrière la barre 6 comme indiqué ; – accrochez les deux cordons de rappel. 3.35
Dans ce cas il est impératif d’enlever la tablette.

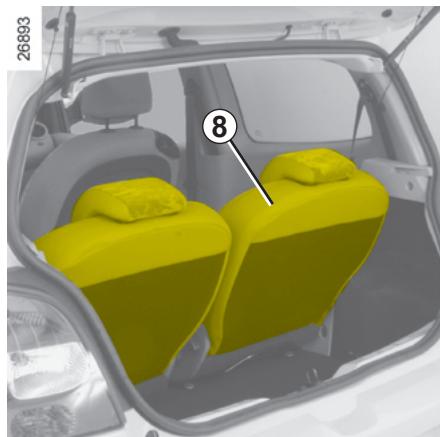

Lorsque l’inclinaison des dossiers 8 dépasse le logement 7, il est impératif d’enlever la tablette. Ceci afin d’éviter, à la fermeture du hayon, l’interférence avec le dossier ou la tête d’un passager. L’illustration ci-dessus vous rappelle ces conditions.

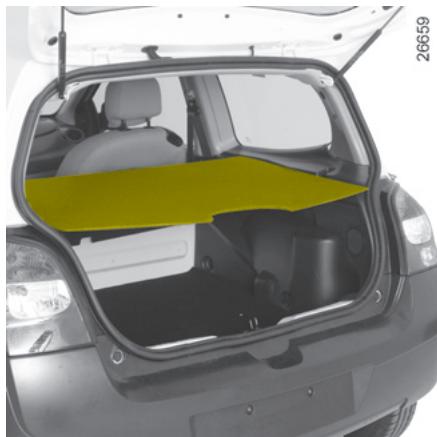

Pour le déposer, soulevez le cachebagages en le tenant par les extrémités en partant de la position semi-pliée.
Utiles pour immobiliser les objets transportés dans le coffre (reportez-vous au paragraphe « Transport d’objets dans le coffre »).
Utilisez, lorsque le véhicule en est équipé, les points d’arrimage situés sur le plancher du coffre. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des places arrière même lorsqu’il n’y a pas d’occupant.
Une fois montées sur le véhicule, les vis de support ne devront jamais être retirées (risque de détérioration du véhicule).

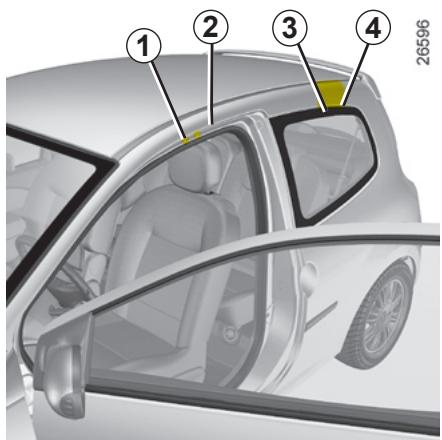

Représentant RENAULT. Pour le montage des barres et les conditions d’utilisation, consultez la notice de montage de l’équipement. Il est conseillé de garder cette notice avec les autres documents de bord. Charge admise sur la galerie de toit : reportez-vous au paragraphe « Masses » en chapitre 6.
Assurez-vous de son bon verrouillage.
Lors d’un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite la serrure de capot par un Représentant RENAULT.
Toutefois, si après la période de rodage, les apports étaient supérieurs à 0,5 litre pour 1 000 km, consultez votre Représentant RENAULT.

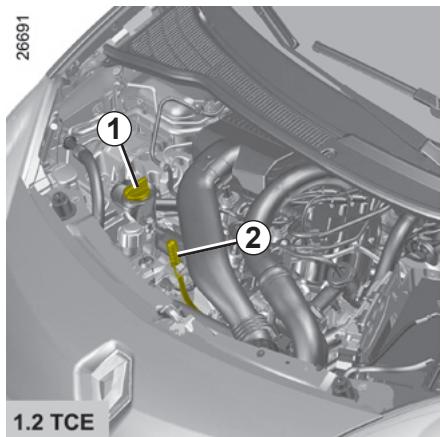

– essuyez la jauge avec un chiffon propre et non pelucheux ;
– lisez le niveau : il ne doit jamais descendre en dessous du « mini » B ni dépasser le « maxi » A.
Représentant RENAULT. 4.4 Risque de blessures.

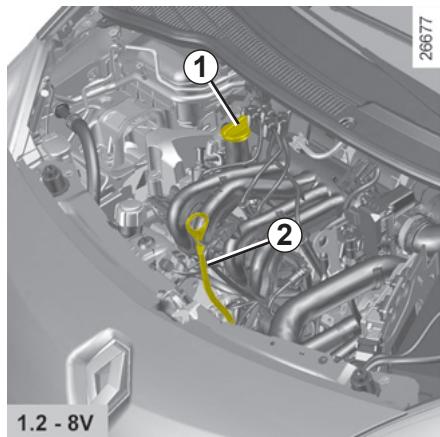

– vérifiez le niveau à l’aide de la jauge 2 (comme expliqué précédemment). Ne dépassez pas le niveau « maxi » et n’oubliez pas de remettre le bouchon 1. arrêt.
Représentant RENAULT.
Risque de blessures. 4.7
Si vous souhaitez vérifier par vousmême l’état d’usure des disques et des tambours, procurez-vous le document expliquant la méthode de contrôle disponible dans le Réseau RENAULT ou sur le site internet du constructeur.
Périodicité de remplacement : reportez-vous au carnet d’entretien de votre véhicule.
Il est à contrôler souvent, et en tout cas chaque fois que vous sentez une différence même légère de l’efficacité de freinage.
Risque de blessures. 4.8
Risque de blessures.
Périodicité de remplacement
– Une protection anticorrosion du circuit de refroidissement.
Le niveau à froid doit se situer entre les repères MINI et MAXI indiqués sur le bocal 1. Complétez ce niveau à froid avant qu’il n’atteigne le repère MINI.
être effectuée sur le circuit de refroidissement lorsque le moteur est chaud. Danger de brûlures.
Risque de blessures.
éléments filtrants : reportez-vous au carnet d’entretien de votre véhicule.

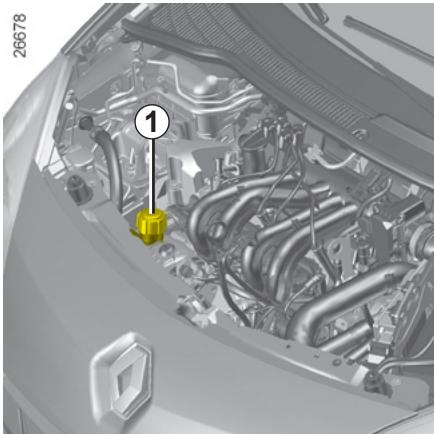

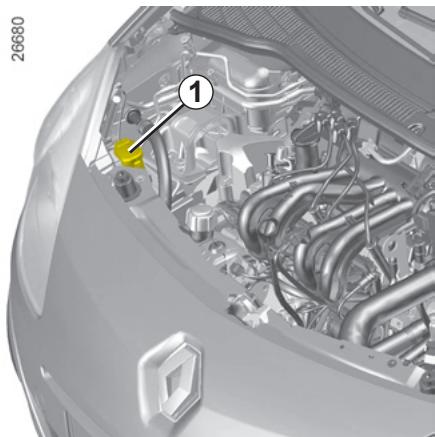

Remplissage : par le bouchon 1. Liquide : eau + produit lave-vitres (produit antigel en hiver). Gicleurs : pour orienter les gicleurs du lave-vitre, faites pivoter la petite sphère à l’aide d’une épingle.
Risque de blessures. 4.10
Représentant RENAULT. Risque de blessures.
Risque de blessures.
Cette opération étant complexe, nous vous conseillons de faire appel à un Représentant RENAULT.
Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion.
Bien que votre véhicule bénéficie des techniques anticorrosion très performantes, il ne demeure pas moins soumis à l’action : – d’agents atmosphériques corrosifs – pollution atmosphérique (villes et zones industrielles) ;
– Laver le véhicule en plein soleil ou lorsqu’il gèle. – Gratter la boue ou des salissures pour les enlever sans les détremper. – Laisser s’accumuler les souillures extérieures. – Laisser la rouille se développer à partir de blessures accidentelles.
– des incidents de circulation Pour ne pas perdre le bénéfice de ces techniques, un minimum de précautions s’impose pour vous assurer pleinement contre ces risques.
– Lavez fréquemment votre véhicule, moteur arrêté, avec des shampooings sélectionnés par nos services (jamais de produits abrasifs) et en rinçant abondamment au jet : – les retombées résineuses sous les arbres ou les pollutions industrielles ; – la fiente d’oiseaux qui contient des produits chimiques qui ont une action décolorante rapide pouvant aller jusqu’au décollement de la peinture ; Il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ; – le sel, dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus ; – la boue qui forme des amalgames humides dans les passages de roue et le dessous de caisse.
– Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion. – Dans le cas où votre véhicule bénéficie de la garantie anticorrosion RENAULT, ne pas oublier les visites périodiques. Reportez-vous au carnet d’entretien. – Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique).
Vérifiez la fixation des équipements extérieurs, projecteurs additionnels, rétroviseurs et prenez soin de fixer avec un adhésif les balais d’essuievitre, l’antenne radio. Déposez les fouets d’antenne radio et téléphone (si le véhicule en possède). – Au cas où il a été nécessaire de nettoyer des éléments mécaniques, charnières… il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos services techniques.
Quelle que soit la nature de la tache, utilisez de l’eau savonneuse (éventuellement tiède) à base de : – savon naturel ; – savon liquide pour vaisselle (0,5 % de savon pour 99,5 % d’eau). Rincez avec un chiffon doux humide.
Elles doivent être tenues propres. Utilisez, soit les produits sélectionnés par nos services techniques (RENAULT Boutique), soit de l’eau tiède savonneuse avec une éponge et séchez avec un chiffon sec. L’emploi de détersifs ou teinture est à proscrire.
– Vitres d’instrumentation (ex. : tableau de bord, montre, afficheur température extérieure, afficheur radio…). Utilisez un chiffon doux ou du coton. Si cela est insuffisant, utilisez un chiffon doux (ou coton) légèrement imbibé d’eau savonneuse puis rincez avec un chiffon doux ou coton humide. Terminez en essuyant délicatement avec un chiffon sec doux. L’emploi de produits à base d’alcool est à proscrire. Nous avons sélectionné des produits spéciaux pour l’entretien que vous trouverez en RENAULT Boutique.
Il est fortement déconseillé d’utiliser un appareil de nettoyage haute pression ou de pulvérisations à l’intérieur de l’habitacle : sans précaution d’usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule. Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum… qui pourraient endommager l’habillage de planche de bord.

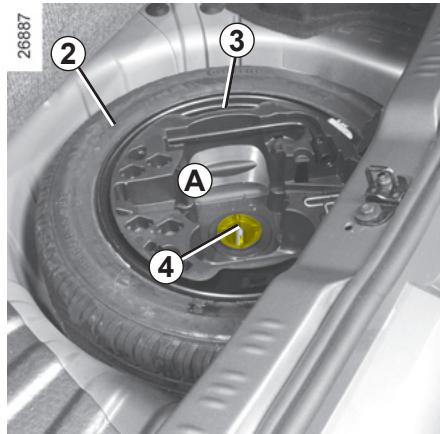

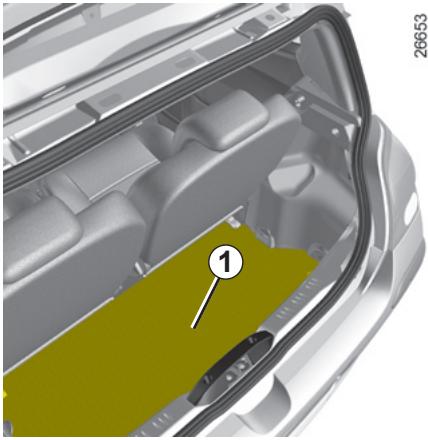

Elle est placée dans le coffre. Pour accéder à la roue de secours : – Ouvrez la porte du coffre à bagages ; – soulevez le tapis de coffre 1 (ou suivant véhicule accrochez-le sur le dossier de la banquette) ; _ ôtez le cric de la boîte de rangement (emplacement A) ;
été conservée pendant de nombreuses années, faites vérifier par votre garagiste qu’elle reste appropriée et peut être utilisée sans danger.
Le montage de cette roue peut modifier le comportement habituel de votre véhicule. Évitez les accélérations ou décélérations brutales et réduisez votre vitesse en virage. Si vous devez utiliser des chaînes à neige, montez la roue de secours sur l’essieu arrière et vérifiez les pressions de gonflage.

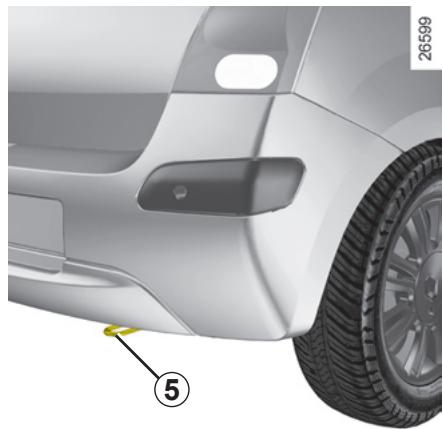

« Remorquage » en chapitre 5.
Il est prévu pour recevoir quatre vis de roue.

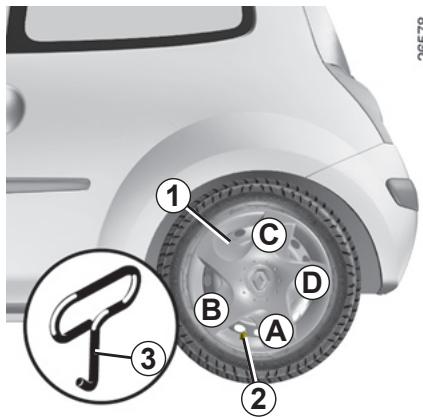

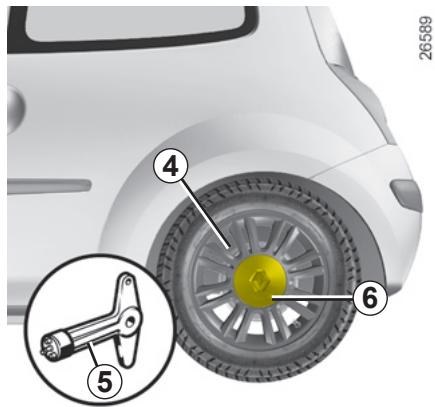

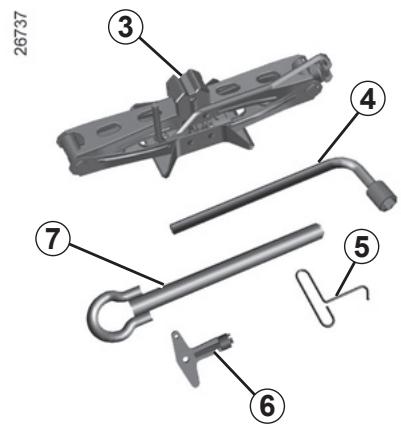

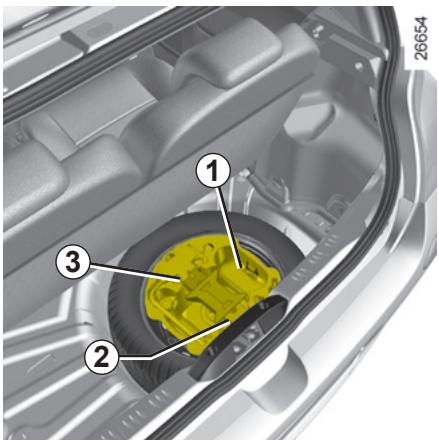

Déposez-le à l’aide de la clé d’enjoliveur 3 (rangée dans le bloc outils), en engageant le crochet dans l’ajour de la valve 2.
Nous vous conseillons de relever le numéro gravé sur la clé, de façon à pouvoir la remplacer en cas de perte. 5.4
– démontez les vis ; – retirez la roue.
Faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation.

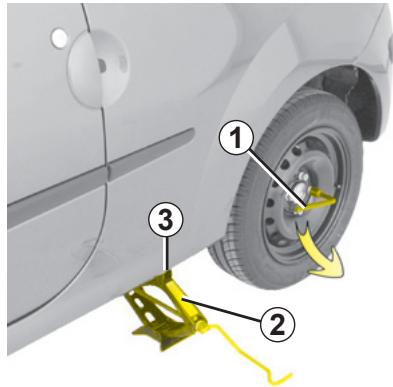

Débloquez les vis de la roue à l’aide de la clé de roue 1. Positionnez-la de façon à appuyer dessus. Commencez à déployer le cric 2 à la main en tournant la manivelle, placez convenablement la tête sous la nervure verticale du bas de caisse 3 la plus proche de la roue concernée et repérée par un trou oblong. Continuez à visser pour poser convenablement la semelle du cric sur le sol.
Roues au sol, serrez les vis fortement et faites contrôler le serrage des vis le plus rapidement possible (couple de serrage 105 Nm).
Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) par un spécialiste.
Ils doivent : soit être identiques à ceux d’origine, soit correspondre à ceux préconisés par votre Représentant RENAULT.
Un véhicule surchargé, de longs parcours sur autoroute plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à des détériorations plus rapides des pneumatiques et influent sur la sécurité.
Dans ce cas faites vérifier leur état par un Représentant RENAULT.
Pressions de gonflage Il est important de respecter les pressions de gonflage (y compris celle de la roue de secours), elles doivent être vérifiées au moins une fois par mois et, de plus, avant chaque grand voyage (Reportez-vous au paragraphe « Pressions de gonflage des pneumatiques »).
Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiqués de 0,2 à 0,3 bar (3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.
– mauvaise tenue de route ; – risque d’éclatement ou de perte de la bande de roulement. La pression de gonflage dépend de la charge et de la vitesse d’utilisation, ajuster les pressions en fonction des conditions d’utilisation (reportez-vous au paragraphe « Pressions de gonflage des pneumatiques »).
Pour des raisons de sécurité, cette opération doit être confiée exclusivement à un spécialiste. Une monte différente de pneumatiques peut modifier : – la conformité de votre véhicule aux réglementations en vigueur ; – son comportement en virages ; – la direction (lourdeur) ; – le bruit émis par les pneumatiques ; – la monte de chaînes.
Cette pratique est déconseillée. Attention, un bouchon de valve manquant peut nuire à l’étanchéité des pneumatiques et provoquer des pertes de pression. Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés.
Reportez-vous aux paragraphes « Roue de secours » et « Changement de roue » en chapitre 5.
Nota : Nous attirons votre attention sur le fait que ces pneumatiques comportent parfois : – un sens de roulage – un indice de vitesse maxi. qui peut être inférieur à la vitesse maxi. de votre véhicule. – Pneus cloutés Ce type d’équipement n’est utilisable que durant une période limitée et déterminée par la législation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur.
à ceux montés d’origine sur votre véhicule. Les roues sont chaînables à condition d’utiliser des chaînes spécifiques. Consultez votre Représentant RENAULT.
Représentant RENAULT qui saura vous conseiller sur le choix des équipements les plus adaptés à votre véhicule.
Si cela est insuffisant, utilisez un chiffon doux (ou coton) légèrement imbibé d’eau savonneuse puis rincez avec un chiffon doux ou coton humide. Terminez en essuyant délicatement avec un chiffon sec et doux.
Représentant RENAULT une boîte de secours comportant un jeu de lampes et un jeu de fusibles. Pour les véhicules avec accessibilité réduite aux lampes pouvant nécessiter parfois le démontage d’organes de carrosserie ou de mécanique : adressez-vous à votre Représentant RENAULT.
Risque de blessures. 5.10
équipés de « glace » plastique, il est impératif d’utiliser des lampes anti U.V. (l’utilisation de toute autre lampe pourrait entraîner une dégradation du projecteur).

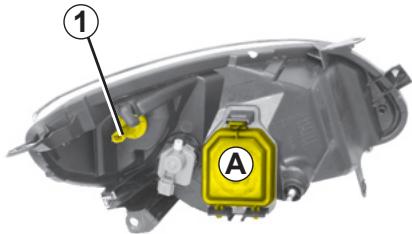

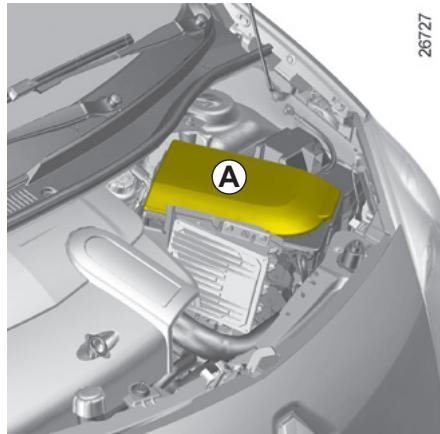

Feu de position avant – Déclippez le capot A et déposez-le ; – sortez le porte-lampe 4 de son logement sans tirer sur le câble ;
Un réglage des projecteurs est conseillé après intervention.

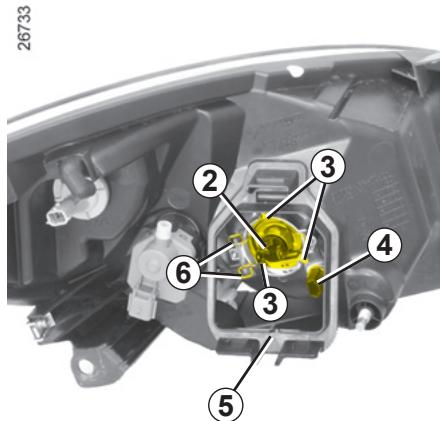

– déconnectez la lampe 2 et dégagez les ressorts 6 ;
Tournez d’un quart de tour le portelampe 1. Changez la lampe. Type de la lampe : PY21W. Pour le remontage, veillez au bon verrouillage du porte-lampe.
Type de lampe à iode : H4 60/55 W Ne touchez pas le verre de la lampe. Tenez-la par son culot. Pendant le montage, repérez le bon positionnement des ergots 3.
Les lampes sont sous pressions et peuvent éclater lors du remplacement. Risque de blessures. 5.12
Veillez au bon verrouillage de la lampe. Suivant véhicule, repositionnez le cache. Particularité des versions 1.2 TCE : du fait de l’accessibilité réduite, nécessité parfois de démontage d’organes.(bouclier avant, ...). Nous vous conseillons de faire remplacer la lampe par un Représentant RENAULT.
Représentant RENAULT, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur), de plus il dispose des pièces nécessaires à l’adaptation.

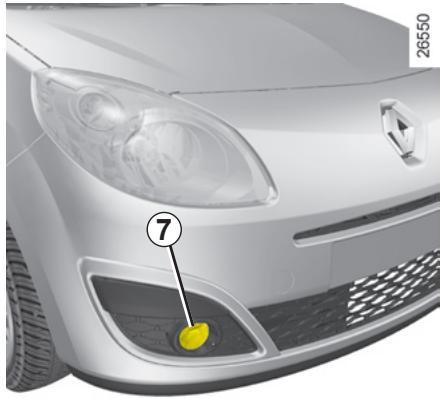

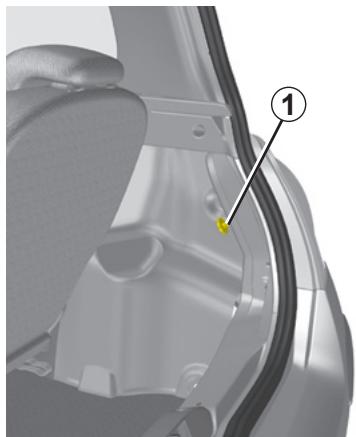

Lampe forme poire à ergots deux filaments P 21/5 W. 4 Feu de direction Lampe orange forme poire à ergots PY 21 W. 5 Feu de brouillard Lampe forme poire à ergots P 21W ou Feu de recul Lampe forme poire à ergots P 21 W.

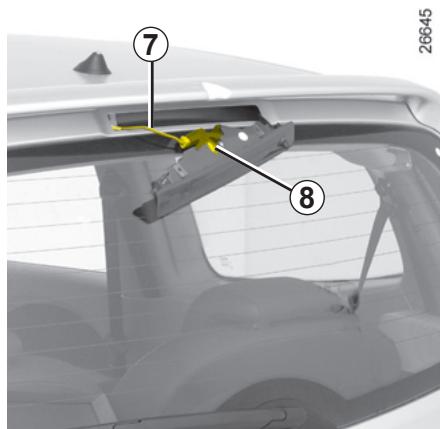

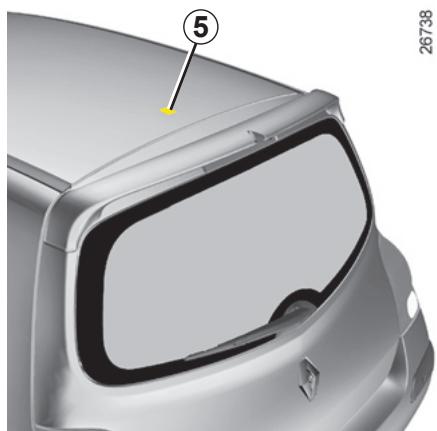

– Retirez le feu de stop de son logement, démontez le connecteur 7 puis remplacez la lampe 8.

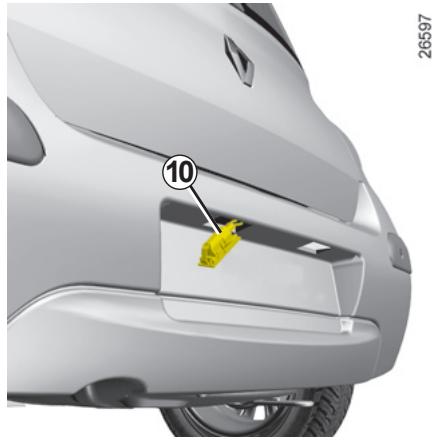

Type de la lampe : W16W.
Pour éviter tout risque d’étincelle – Assurez-vous que les « consommateurs » soient coupés avant de débrancher ou de rebrancher une batterie. – Lors de la charge, arrêtez le chargeur avant de connecter ou de déconnecter la batterie. – Ne posez pas d’objet métallique sur la batterie pour ne pas créer de court-circuit entre les bornes.
Le chargeur doit être compatible avec une batterie de tension nominale de 12 Volts. Déconnectez impérativement (moteur arrêté) les câbles reliés aux deux bornes de la batterie en commençant par la borne négative. Ne débranchez pas la batterie quand le moteur tourne. Conformez-vous aux instructions d’utilisation données par le fournisseur du chargeur de batterie que vous employez.
La batterie doit être maintenue propre et sèche. Faites contrôler souvent l’état de charge de votre batterie : – Surtout si vous utilisez votre véhicule sur de petits parcours, voire en circuit urbain ; – lorsque la température extérieure baisse (période hivernale), l’état de charge diminue. En période hivernale, n’utilisez que les équipements électriques nécessaires ; – enfin sachez que l’état de charge diminue naturellement du fait de certains « consommateurs permanents » exemple : montre, accessoires après-vente…
Représentant RENAULT. Pour une immobilisation prolongée de votre véhicule, débranchez la batterie ou faites-la recharger régulièrement, notamment en période de froid. Il conviendra alors de reprogrammer les appareils à mémoire, radio… La batterie doit être stockée dans un local sec et frais ainsi qu’à l’abri du gel.
Évitez tout risque d’étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré. Danger de blessures graves.

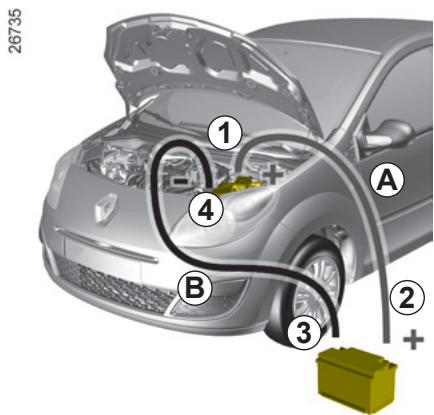

12 volts. La capacité de la batterie fournissant le courant doit avoir une capacité (ampère-heure, Ah) au moins identique à la batterie déchargée. Assurez-vous qu’aucun contact n’existe entre les deux véhicules (risque de court-circuit lors de la liaison des pôles positifs) et que la batterie déchargée est bien branchée. Coupez le contact de votre véhicule. Mettez le moteur du véhicule fournissant le courant en route et adoptez un régime moyen.
élément métallique du véhicule fournissant le courant. Démarrez le moteur comme habituellement. Dès qu’il tourne, débranchez les câbles A et B dans l’ordre inverse (4- 3- 2- 1).
Fixez le câble négatif (–) B sur la borne (–) 3 de la batterie fournissant le courant puis sur la borne (–) 4 de la batterie déchargée.
Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion. Lors des interventions sous le capot moteur, le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

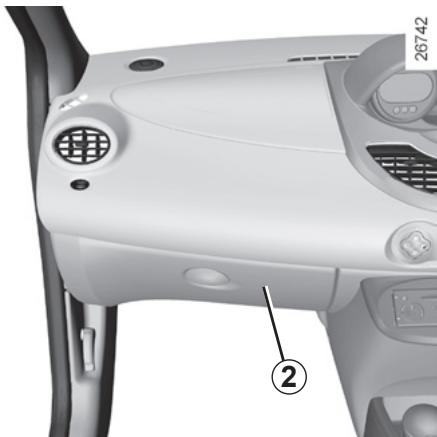

(détaillée en page ci-contre). Il est recommandé de ne pas utiliser les emplacements fusibles libres.
Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement.
Procurez-vous chez v otre Représentant RENAULT une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Affectation des fusibles (la présence des fusibles DÉPEND DU NIVEAU D’ÉQUIPEMENT DU VÉHICULE)
(jamais les tubes de transmission). Ces points de remorquage ne peuvent être utilisés qu’en traction : en aucun cas ils ne doivent servir pour soulever directement ou indirectement le véhicule.
Déclippez le cache 4. Vissez l’anneau de remorquage 3 au maximum : dans un premier temps, à la main jusqu’en butée puis terminez en bloquant à l’aide de la clé de roue. L’anneau de remorquage 3 et la clé de roue sont situés dans le bloc outils 1 (reportez-vous au paragraphe « Bloc outils » en chapitre 5).
– Dans tous les cas de figure, il est conseillé de ne pas dépasser 25 km/h.
5.26 Il est conseillé de garder cette notice avec les autres documents de bord.

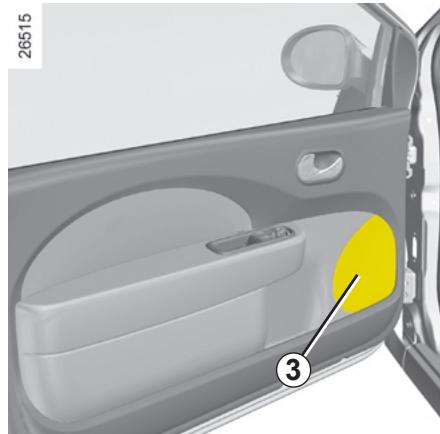

Pour connaître leur référence, consultez votre Représentant RENAULT. – Toute intervention sur le circuit électrique du véhicule ou de la radio ne peut être réalisée que par un Représentant RENAULT : un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés. 5.28
Pour connaître leur référence, consultez votre Représentant RENAULT. – Toute intervention sur le circuit électrique du véhicule ou de la radio ne peut être réalisée que par un Représentant RENAULT : un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés. 5.29
Avant d’installer un appareil électrique ou électronique (en particulier pour les émetteurs/récepteurs : bande de fréquences, niveau de puissance, position de l’antenne...), assurez-vous que celui-ci est compatible avec votre véhicule. Pour cela, prenez conseil auprès de votre Représentant RENAULT.
RENAULT qui sont adaptés à votre véhicule et qui seuls sont garantis par RENAULT. Accessoires électriques et électroniques – Toute intervention sur le circuit électrique du véhicule ne peut être réalisée que par un Représentant RENAULT car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique et/ou des organes qui y sont connectés. – En cas de montage ultérieur d’équipement électrique assurezvous que l’installation est bien protégée par un fusible. Faites vous préciser l’ampérage et la localisation de ce fusible.
Vous actionnez le démarreur
Séchez les fils des bougies et de la bobine.
– Bouillonnement dans le bocal de li- Panne mécanique : joint de culasse quide de refroidissement. claqué, pompe à eau défectueuse. Motoventilateur en panne.
– Traces de condensation dans les feux.
Vérifiez et changez-le si nécessaire.
Ces traces disparaîtront rapidement lors de l’utilisation des feux.
– d’indice d’Octane 91 pour une étiquette indiquant 95, 98 ; – d’indice d’Octane 87 pour une étiquette indiquant 91, 95, 98.
à carburant vous indique les carburants autorisés.
– un dépassement de la MMAC dans la limite de 10 % ou 100 kg (à la première de ces deux limites atteinte). Dans les deux cas, la vitesse maximum de l’ensemble roulant ne doit pas dépasser 100 km/h et la pression des pneumatiques doit être augmentée de 0,2 bar (3 PSI). – Le rendement moteur et l’aptitude en côte diminuant avec l’altitude, nous préconisons de réduire la charge maximum de 10 % à 1 000 mètres, puis 10 % supplémentaires à chaque palier de 1 000 mètres.
De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs. En utilisant systématiquement les pièces de rechange d’origine RENAULT, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau RENAULT avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.
G galerie barres de toit 3.39 gonflage des pneumatiques 0.4 → 0.5 H haut-parleurs emplacement 5.28 → 5.29 heure 1.40 → 1.41 huile moteur 4.4 → 4.6 – 4.8 → 4.10 I identification du véhicule 6.2 → 6.3 • Assurez vous que tous les passagers ont bouclé leur ceinture, même à l’arrière.
à leur poids et à leur taille (siège, coque...). • Attention ! Lorsque le véhicule est muni d’airbag(s) passager avant déconnectables(s), le(s) déconnecter avant d’installer un siège bébé « dos à la route ».
• Répartissez les charges entre les côtés droit et gauche dans la zone de chargement lors d’un transport de marchandises.
L’appui-tête au plus près de la tête.
Notice Facile
