CC6660BLHE - Cuisinière Infiniton - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Puissance totale	7400 W
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	50 kg
Matériau de la surface	Vitrocéramique
Fonctionnalités	Minuteur, sécurité enfants, détection de casserole
Consommation énergétique	A
Entretien	Nettoyage facile avec un chiffon humide
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - CC6660BLHE Infiniton

Comment allumer la cuisinière Infiniton CC6660BLHE ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage si nécessaire.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est bien branchée et que l'alimentation électrique est active. Assurez-vous également que le bouton de commande est en position 'On'.

Comment nettoyer la surface de la cuisinière ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Que faire si la cuisinière dégage une odeur étrange ?

Cela peut être normal lors de la première utilisation. Si l'odeur persiste, vérifiez s'il y a des résidus alimentaires ou de l'huile brûlée sur la surface.

Comment régler la température de cuisson ?

Utilisez les boutons de commande pour sélectionner la température souhaitée. Consultez le manuel pour des recommandations spécifiques sur chaque plat.

Est-ce que la cuisinière est équipée d'une fonction de sécurité ?

Oui, la cuisinière Infiniton CC6660BLHE est équipée de dispositifs de sécurité pour éviter les surchauffes et les accidents.

Où trouver les pièces de rechange pour la cuisinière ?

Vous pouvez trouver des pièces de rechange auprès du service client d'Infiniton ou dans des magasins spécialisés en électroménagers.

Comment savoir si la cuisinière est compatible avec mes ustensiles de cuisine ?

Vérifiez les spécifications des matériaux de vos ustensiles. Évitez les ustensiles en métal sur des surfaces délicates pour éviter les rayures.

Que faire si un voyant lumineux s'allume sur la cuisinière ?

Consultez le manuel d'utilisation pour identifier la signification du voyant. Cela peut indiquer un problème ou simplement qu'un élément est encore chaud.

Comment effectuer un reset de la cuisinière ?

Débranchez la cuisinière pendant environ 10 minutes, puis rebranchez-la pour effectuer un reset.

MODE D'EMPLOI CC6660BLHE Infiniton

Gardez les pièces dans l'emballage (sacs en plastique, polystyrène, etc.) loin de la portée des enfants, car elles peuvent présenter un danger potentiel. S'il vous plaît éliminer les emballages dans des conditions appropriées.

Pour cela, nous vous recommandons de lire attentivement le manuel d'utilisation avant de mettre en marche le produit et de tous les garder à portée de main.

Ce mode d'emploi a été préparé pour plus d'un modèle. Certaines caractéristiques mentionnées dans le manuel peuvent ne pas être incluse dans votre appareil.

• Avertissement : tous nos produits ont été conçus seulement pour une utilisation domestique et ne sont pas convenables pour une utilisation commerciale.

CET APPAREIL DOIT ETRE MONTE DANS DES SURFACES CONVENABLES AVEC LES REGLEMENTATIONS EN VIGEUR ET DANS DES ESPACES AERES. AVANT D'UTILISER CET APPAREIL VEUILLEZ LIRE LE MODE D'EMPLOI.

Sommaire

1. AVIS IMPORTANT
2. CHARACTERISTIQUES TECHNIQUES DE VOTRE FOUR
3. INSTALLATION DE VOTRE CUISINIÈRE
4. DESCRIPTION DU FOUR
5. UTILISATION DU FOUR

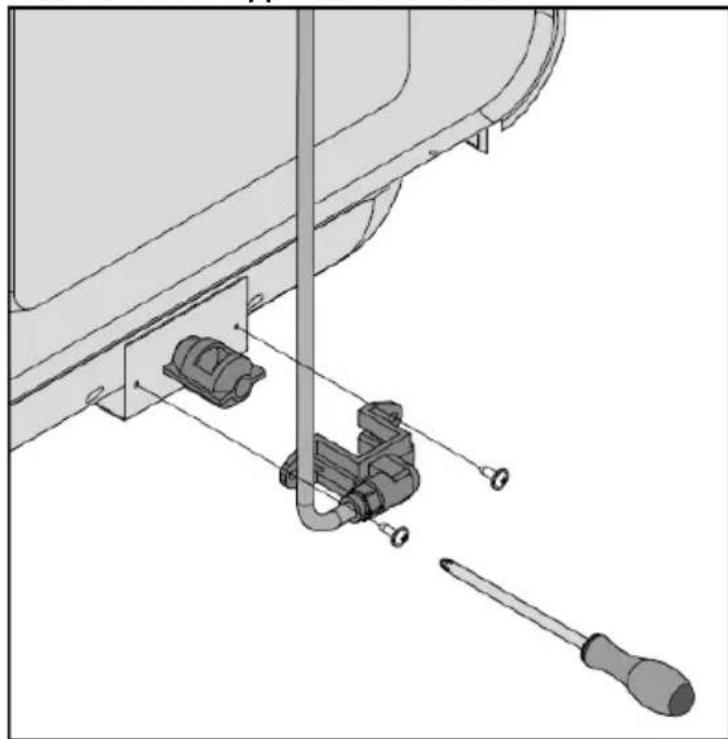

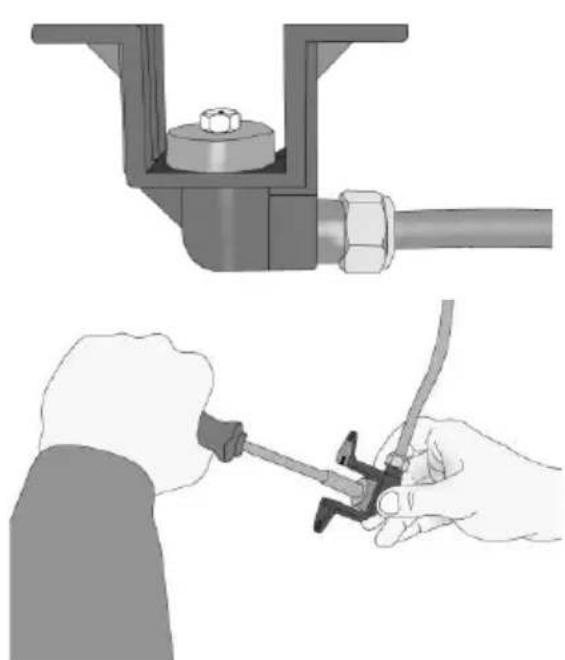

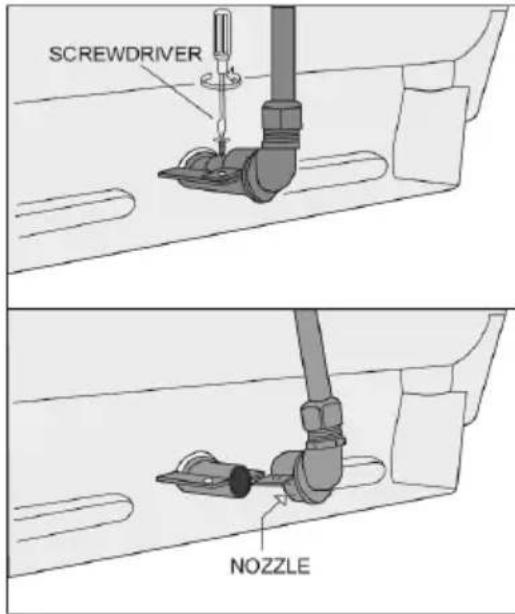

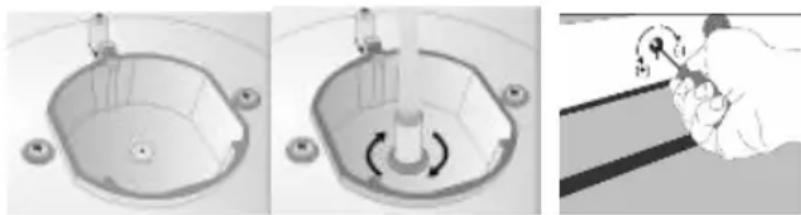

6. CHANGEMENT DE BEC ET TYPE DE GAZ
7. SI LE FOUR NE FONCTIONNE PAS

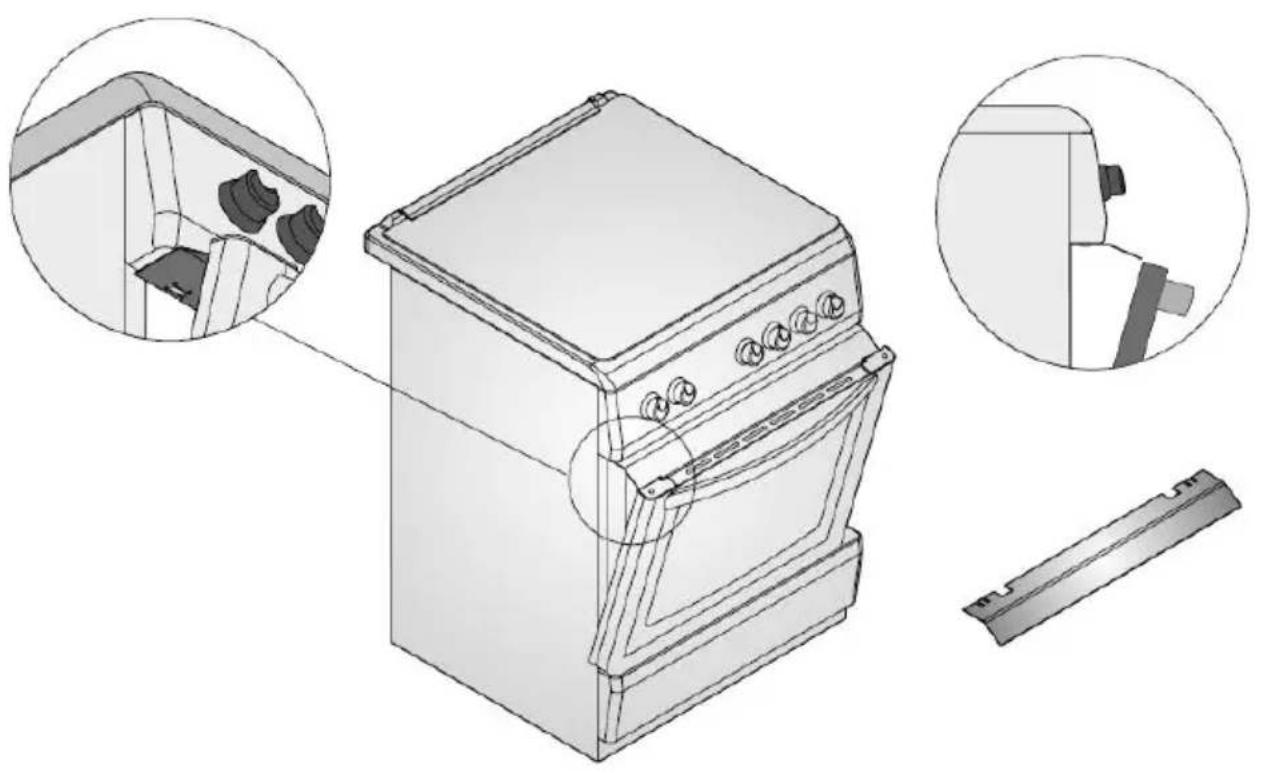

8. UTILISATION DE LA PROTECTION THERMIQUE

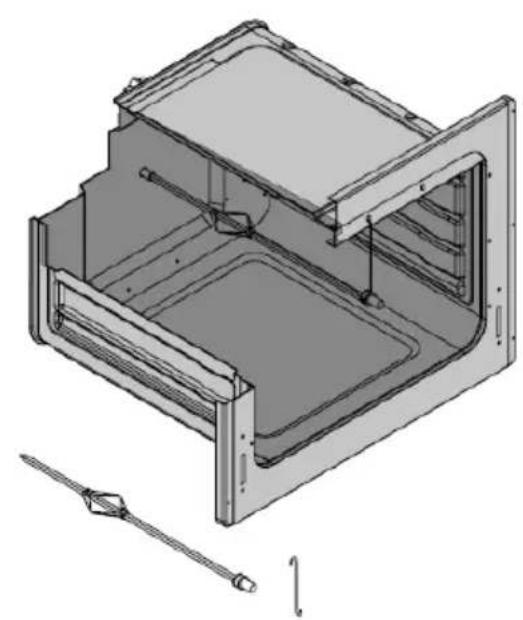

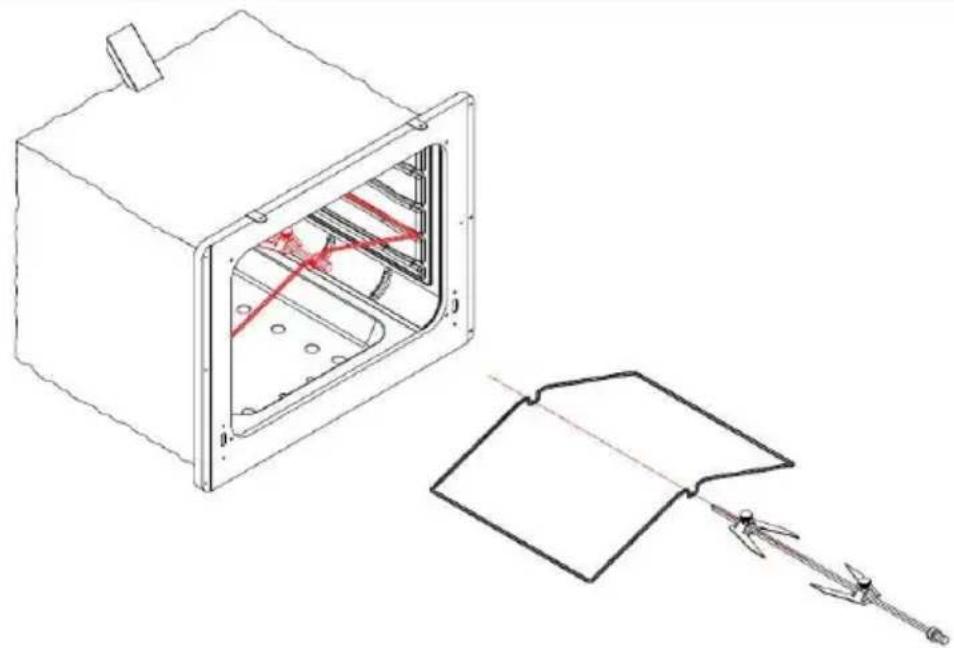

9. UTILISATION DU "TOURNEBROCHE"
10. ENTRETIEN ET NETTOYAGE

AVIS important

• AVERTISSEMENT: Ce produit doit être mis à terre!
• Sur l'étiquette de puissance située sur la partie arrière de l'appareil, vous pouvez les informations utiles concernant la puissance et l'efficacité de l'appareil.
• Avant le montage de l'appareil, assurez-vous que l'alimentation électrique soit en position FERME.
• Afin de prévenir les possibilités d'électrocution, assurez-vous que l'appareil soit en position fermé avant de changer l'emplacement du voyant luminaire.
• Si le câble électrique est en panne, afin de prévenir un événementiel danger, celui-ci doit être changé par le fournisseur du câble, l'agence de service du fournisseur ou par un personnel de qualité identique.
• Gardez le câble électrique de votre four loin des points chauds, ne laissez pas les câbles entrer en contact avec l'appareil. Gardez-le loin des arêtes aigues et des surfaces réchauffées.
• L'utilisation de votre appareil peut causer la formation d'humidité et de chaleur dans le local, pour cela assurez-vous que votre cuisine soit convenablement aérée.
• Dans le cas où vous utiliserez votre appareil d'une manière intense et pour une longue durée, l'aération doit être augmentée. Pour cela, vous pouvez, le cas échéant, accroître l'aération mécanique.
• Quand le four est chaud, ne jamais toucher la vitre du four.
• Ce produit a été conçu seulement pour des fins de cuisson. Ce produit ne doit jamais être utilisé pour des fins diverses comme le

réchauffement du local. Tous nos produits ont été conçus pour une utilisation domestique et ne sont pas convenables pour une utilisation commerciale.

• Avant de commencer à utiliser l'appareil, éloignez du four les objets comme les rideaux, papiers ou produits inflammables et combustibles. Ne laissez pas dans la zone à proximité de l'appareil les produits inflammables ou combustibles.
• Ce produit peut être utilisé par des personnes âgées de plus de 8 ans, et dépourvues des capacités physiques, sensorielles ou mentales ou n'ayant pas d'expérience et de connaissance sous réserve que ces personnes aient reçues des contrôles et instructions au sujet d'utilisation sécuritaire du produit et ayant compris les risques qui peuvent survenir. Ne laissez pas les enfants jouer avec ce produit. Le nettoyage et l'entretien de l'appareil peut être seulement effectué par des personnes âgées de plus de 8 ans et étant sous contrôle.
• Utilisez des gants lors de l'utilisation du four. Ne pas toucher les surfaces chaudes.
• Ne pas porter le four par ses poignées
• Ne pas utiliser le four dans des milieux potentiellement explosifs.
• Si le taux de courant du fusible dans votre installation est inférieur à 16 ampères, demandez à un électricien qualifié d'installer un fusible de 16 ampères.
• Lors de l'utilisation du four, certaines pièces peuvent se réchauffer ; pour cela, les enfants doivent toujours être éloignés du four et gardés sous surveillance.
• Ne jamais appliquer de l'eau froide dans le four ou sur un plateau du four quand la surface est toujours chaude. La formation de vapeur peut causer des brûlures et les variations spontanées de température peuvent causer des dommages et dégâts sur la surface de l'appareil.
• AVERTISSEMENT: Les parties accessibles deviennent très chaudes pendant l'utilisation. Le produit doit être gardé hors de portée des enfants.
• AVERTISSEMENT: Ce produit et ses parties accessibles peuvent devenir très chaudes pendant l'utilisation. Les mesures nécessaires doivent être prises pour ne pas toucher les parties chaudes. Le

Le produit doit être gardé hors de la portée des enfants de moins de 8 ans, sauf ceux qui sont sous surveillance permanente.

• Pour nettoyer la vitre de la porte du four, ne pas utiliser des nettoyants abrasifs ou de grattoirs métalliques car ceux-ci peuvent rayer la surface, ce qui peut causer le brisement de la vitre.
• Si le taux de courant dans votre installation est inférieur à 32 ampères, demandez à un électricien qualifié d'installer un fusible de 32 Ampères. (Modèles de plaque chauffante rapide avec 40 A).
• Cet appareil est fabriqué conformément aux normes de sécurité. Une utilisation incorrecte du produit peut causer des dommages aux personnes et aux produits.
• La protection du produit doit être assurée par un disjoncteur à double manches ayant une distance de contact de au moins 3 mm de toutes les bornes en position accessible facilement et adjacente à l'unité du four.
• Pour s'assurer que les enfants ne jouent pas avec l'appareil, les enfants doivent être sous surveillance constante. Ne laissez pas vos enfants jouer avec l'appareil.
• Vous pouvez installer votre four dans votre cuisine, cuisine / salle à manger ou, chambre à coucher / living, mais jamais dans une région contenant une douche ou une baignoire où vous mettez en place.
• Attention: Lorsqu'ils sont chauffés, les couvercles en verre peuvent se briser. Avant de fermer le couvercle, toutes les plaques de cuisson doivent être mises hors tension. Tout déversement doit être nettoyé avant d'ouvrir le couvercle.
• Dans les modèles avec minuterie numérique, régler la minuterie après une coupure de courant. Sinon, le four ne fonctionne pas.
• Attention: les parties accessibles peuvent être chaudes lorsque le grill est en marche. Les jeunes enfants doivent être tenus à l'écart de ce dispositif.
• Mème quand le dispositif n'est pas en cours d'utilisation, ne jamais mettre dans le four des liquides pouvant être déformés par la chaleur et inflammable, combustible ou explosif.
• Si sa durée de cuisson est très longue, le pain peut être une cause d'incendie. Pour cela il est nécessaire que vous soyez attentif et que vous ne vous éloignez pas de votre apparéil.
• Lors du nettoyage du panneau de protection du ventilateur, (facultatif) fermez le four avant de nettoyer la protection et installez correctement le panneau protecteur après l'opération de nettoyage.
• AVERTISSEMENT: Avant d'obtenir un accès à tous les terminaux, démonter tous les circuits d'alimentation.
• AVERTISSEMENT: Un repas cuit sans surveillance sur un four ayant de la graisse dessus est dangereux et peut causer un incendie. N'essayer JAMAIS d'éteindre cet incendie avec de l'eau. Eteindre l'appareil et recouvrir la flamme avec par exemple un couvercle ou une couverture anti-feu.
• AVERTISSEMENT: Danger d'incendie: ne préserver pas sur la surface de cuisson toute substance ou produit.
• AVERTISSEMENT: En cas de fissuration sur la surface, éteignez l'appareil pour éviter un risque d'électrocution.

CHARACTERISTIQUES TECHNIQUES DE VOTRE FOUR (^*) Facultatif

Caractéristiques	CC5051HEB CC5153HIXE	CC6061EHBL CC6263IXHE CC6660BLHE CC6867EHIX	CC9093BLHEP CC9291PHEBL CC9596IXTHEP CCRST9891TNHPE
Largeur ext.	500 mm	500 mm	600 mm
Prof. Ext.	600 mm	660 mm	660 mm
Hauteur ext.	850 mm	850 mm	850 mm
Largeur Int.	395 mm	395 mm	445 mm
Prof. Int.	405 mm	405 mm	445 mm
Hauteur Int.	330 mm	330 mm	330 mm
Puisance	15-25 W
Thermostat	50 - 250 °C
Temp. Inf.	800 W	800 W	1300 W
Chauf. Supp.	650 W	650 W	850 W
Chauf. grille	1500 W	1500 W	2000 W

Voltage Alimentation*	220-240V AC, or 230V AC, 50 - 60 Hz.
Four électrique Ø145 mm	1000 W
Four électrique Ø180 mm	1500 W
Plaq. Chauf. rapide Ø145	1500 W
Plaq.*Chauf. rapide Ø180	2000 W

mm *

VALEUR INJECTEUR GLISSANT SELON LE TYPE DE GAZ		GPL				Natural gas (GN)
		G30-30 mbar	G31-37 mbar	G30-37 mbar	G30-50 mbar	G20-13 mbar	G20-20 mbar	G25-25 mbar	G20-25 mbar	G25.1-25 mbar
Feux polles prof.*	Injecteur	0.90 mm	0.90 mm	0.82 mm	0.80 mm	1.40 mm	1.20 mm	1.20 mm	1.20 mm	-
	Puisance	3.00 kW	3.00 kW	3.00 kW	3.00 kW	3.23 kW	3.00 kW	3.00 kW	3.10 kW	-
	Consommation	218 gr/h	218 gr/h	218 gr/h	218 gr/h	0.299 m³/h	0.290 m³/h	0.311 m³/h	0.290 m³/h	-
Bruleur rapide	Injecteur	0.80 mm	0.80 mm	0.75 mm	0.70 mm	1.30 mm	1.15 mm	1.15 mm	1.05 mm	1.20 mm
	Puisance	2.50 kW	2.50 kW	2.50 kW	2.50 kW	2.66 kW	2.50 kW	2.50 kW	2.50 kW	2.70 kW
	Consommation	182 gr/h	182 gr/h	182 gr/h	182 gr/h	0.253 m³/h	0.234 m³/h	0.258 m³/h	0.237 m³/h	0.296 m³/h
Bruleur semi	Injecteur	0.65 mm	0.65 mm	0.60 mm	0.60 mm	1.15 mm	0.97 mm	0.97 mm	0.92 mm	0.94 mm
	Puisance	1.70 kW	1.70 kW	1.50 kW	1.70 kW	2.00 kW	1.70 kW	1.70 kW	1.70 kW	1.70 kW
	Consommation	124 gr/h	124 gr/h	109 gr/h	124 gr/h	0.190 m³/h	0.168 m³/h	0.176 m³/h	0.160 m³/h	0.182 m³/h
Bruleur auxiliaire	Injecteur	0.50 mm	0.50 mm	0.50 mm	0.43 mm	0.85 mm	0.72 mm	0.72 mm	0.70 mm	0.72 mm
	Puisance	0.90 kW	0.90 kW	0.90 kW	0.90 kW	0.68 kW	0.90 kW	0.90 kW	0.95 kW	0.90 kW
	Consommation	65 gr/h	65 gr/h	65 gr/h	65 gr/h	0.065 m³/h	0.085 m³/h	0.093 m³/h	0.094 m³/h	0.099 m³/h
Bruleur four	Injecteur	0.75 mm	0.75 mm	0.70 mm	0.65 mm	1.20 mm	1.05 mm	1.05 mm	1.00 mm	1.05 mm
	Puisance	2.20 kW	2.20 kW	2.20 kW	2.20 kW	2.02 kW	2.20 kW	2.20 kW	2.20 kW	2.20 kW
	Consommation	160 gr/h	160 gr/h	160 gr/h	160 gr/h	0.210 m³/h	0.220 m³/h	0.233 m³/h	0.215 m³/h	0.237 m³/h
Bruleur grill	Injecteur	0.60 mm	0.60 mm	0.60 mm	0.55 mm	1.0 mm	0.90 mm	0.90 mm	0.85 mm	0.90 mm
	Puisance	1.40 kW	1.40 kW	1.40 kW	1.40 kW	1.58 kW	1.40 kW	1.40 kW	1.40 kW	1.40 kW
	Consommation	102 gr/h	102 gr/h	102 gr/h	102 gr/h	0.150 m³/h	0.140 m³/h	0.163 m³/h	0.138 m³/h	0.158 m³/h

Raccordement electrique

• Les conditions de réglage de cet appareil sont mentionnées sur l'étiquette de puissance.
• L'appareil nécessite une source de 16 ou de 32 ampères. Les valeurs nécessaires pour votre appareil sont mentionnées sur l'étiquette du tableau de puissance. Si nécessaire, il est recommandé de faire monter l'appareil à un électricien agréé.
• Les raccordements électriques du four sont installés seulement selon les dispositions locales et doit se faire sur des circuits avec mise à la terre. En cas d'absence de prise avec mise à la terre à l'endroit où le four doit être installé, passez immédiatement en contact avec un électricien agréé pour l'installation d'un circuit de mise à la terre. Le fabricant n'est pas responsable des dégâts causés par des fours branchés sur des prises n'ayant pas de mise à la terre.
• Notre four a été conçu pour fonctionner avec une alimentation électrique de 230V/400V AC, 50 - 60 Hz triphasé ou de 220-240V/380-415V AC, 50-60 Hz monophasé. Si votre alimentation électrique est différente de celle mentionnée ci-dessus, passez en contact avec votre service agréé.
• Lors de l'installation de votre four, assurez-vous qu'il soit au niveau du compteur. Si nécessaire, calnez-le au niveau du compteur par réglage des pieds.
• Certains modèles sont livrés sans le kit plug and play. Dans ce cas, veuillez utiliser un câble souple pour effectuer le raccordement à une valeur monophasé convenable mentionnée ci-dessous: H05 VV-F 3 G 2,5 mm2, H05 VV-F 3 G 4 mm2 ou pour raccordement triphasé: H05 VV-F 5 G 1.5 mm2

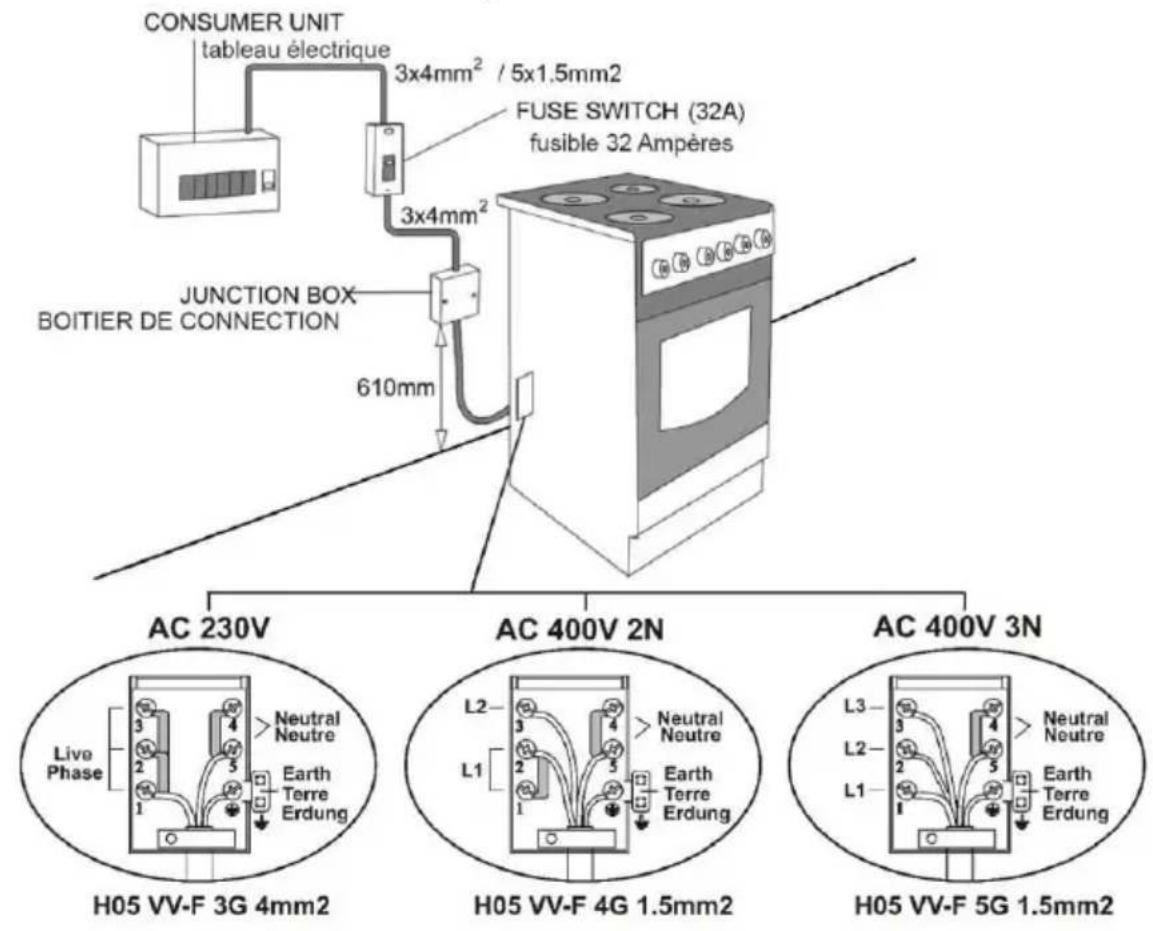

Schémas de raccordement;

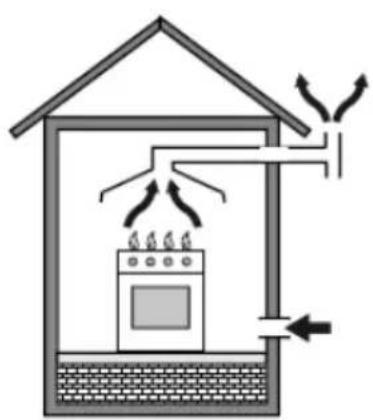

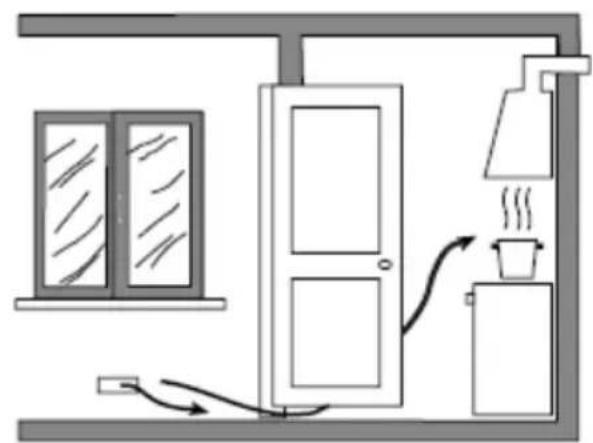

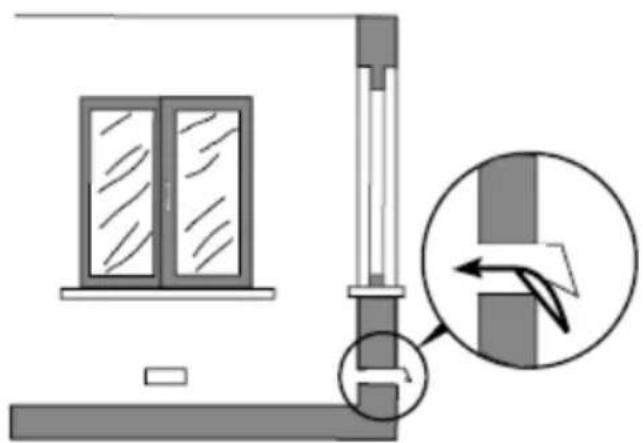

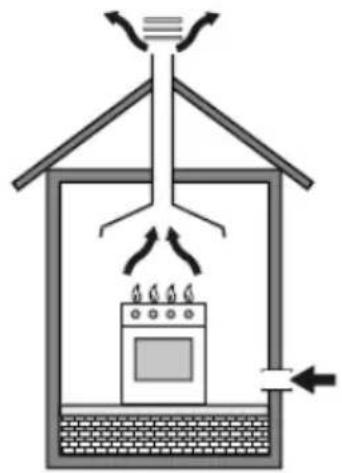

Raccordement du gaz

ATTENTION : CET APPAREIL DOIT SEULEMENT ETRE MONTE DANS UN ESPACE CONSTAMMENT AERE CONFORMMEMENT AUX DISPOSITIONS EN VIGUEUR.

Cet appareil n'est pas raccordé à un appareil d'évacuation de produit de cuisson. L'appareil doit être installé et raccordé conformément aux dispositions de montage en vigueur. En particulier, faire attention aux règles relatives à l'aération.

L'utilisation d'un appareil de four à gaz peut créer de l'humidité et de la chaleur dans le local, pour cela assurez-vous que votre cuisine soit convenablement aérée : garder ouverts les orifices d'aération naturelle et monté un système d'aération mécanique (aspirateur mécanique). Dans le cas d'une utilisation en longue durée de votre produit, il est nécessaire d'augmenter l'aération. Pour cela par exemple ouvrez les fenêtres, assurez une aération plus efficace (par exemple - augmenter l'aération mécanique dans le local en question).

Raccordement et sécurité:

1. Avant le montage, assurez-vous que les conditions de distribution locale (la nature du gaz et la pression du gaz) et les réglages de l'appareil soient convenables.
2. Les conditions de réglage de cet appareil sont mentionnées sur l'étiquette (ou la plaque de données).
3. Cet appareil n'est pas raccordé à un appareil d'évacuation de produit de cuisson. L'appareil doit être installé et raccordé conformément aux dispositions de montage en vigueur. En particulier, faire attention aux règles relatives à l'aération.
4. Raccorder le collier au tuyau. Pousser l'un des tuyaux jusqu'à ce qu'il avance vers le tube.
5. Pour le contrôle de perméabilité, assurez-vous que les boutons sur le bandeau de commande soient fermés et que le cylindre de gaz soit ouvert. Créez des bulles de savon sur le point de raccordement. En cas de fuite de gaz, une mousse se forme sur la zone savonneuse.
6. Le four doit être utilisé installé sur une assise droite dans un espace bien aéré.
7. Contrôler une fois de plus les raccordements de gaz.
8. Lors de la mise en place du four, assurez-vous qu’il soit au niveau du compteur. Si nécessaire, ramenez-le au niveau du compteur en effectuant un réglage sur les pieds.
9. Assurez-vous que le tuyau de gaz et le câble électrique du four soient loin des espaces chauffés et en particulier qu'ils ne passent pas juste derrière le four. Ne pas faire bouger le four raccordé au gaz. De cette action de pousser, le tuyau peut se détraquer pour ainsi causer une fuite.
10. Utiliser des tuyaux flexibles pour le raccordement du gaz.
11. Effectuer le raccordement du gaz GPL du four par la distance la plus courte en vous assurant qu'il n'y a pas de fuite. Au minimum 40 cm, maximum 125 cm.
12. Lors du contrôle de fuite de gaz, ne jamais utiliser de briquet, allumette, feu de cigarette ou produit combustible similaire.

Ne jamais fermer le couvercle quand les becs brûleurs sont ouverts.

Attention: Le couvercle vitré peut se casser quand il est réchauffé. Éteignez tous les brûleurs avant de fermer le couvercle.

Schémas de raccordement GPL

Pièce de raccordement

Joint

Entrée tuyau

Pince

Tuyau flexible

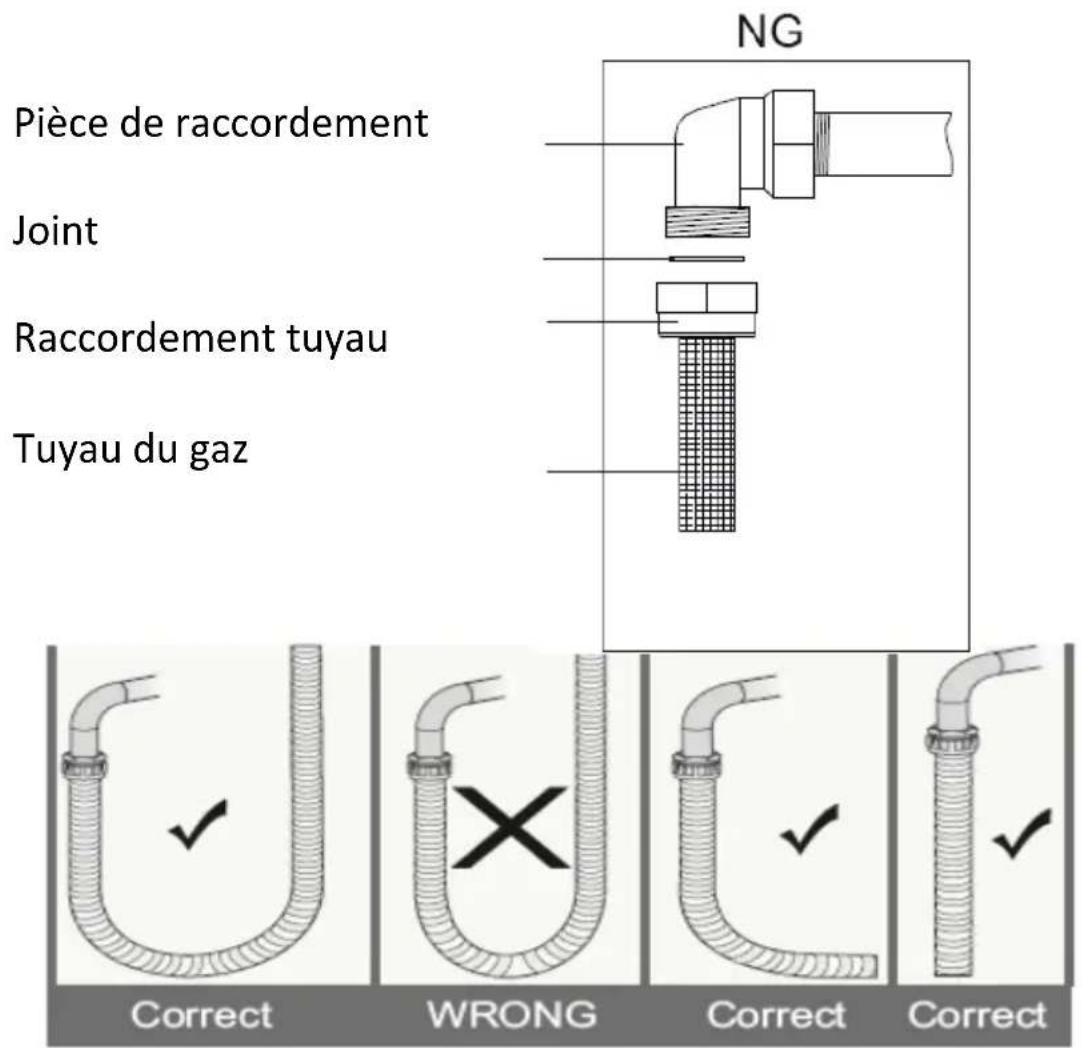

Schémas de raccordement GN

Correct faux faux faux

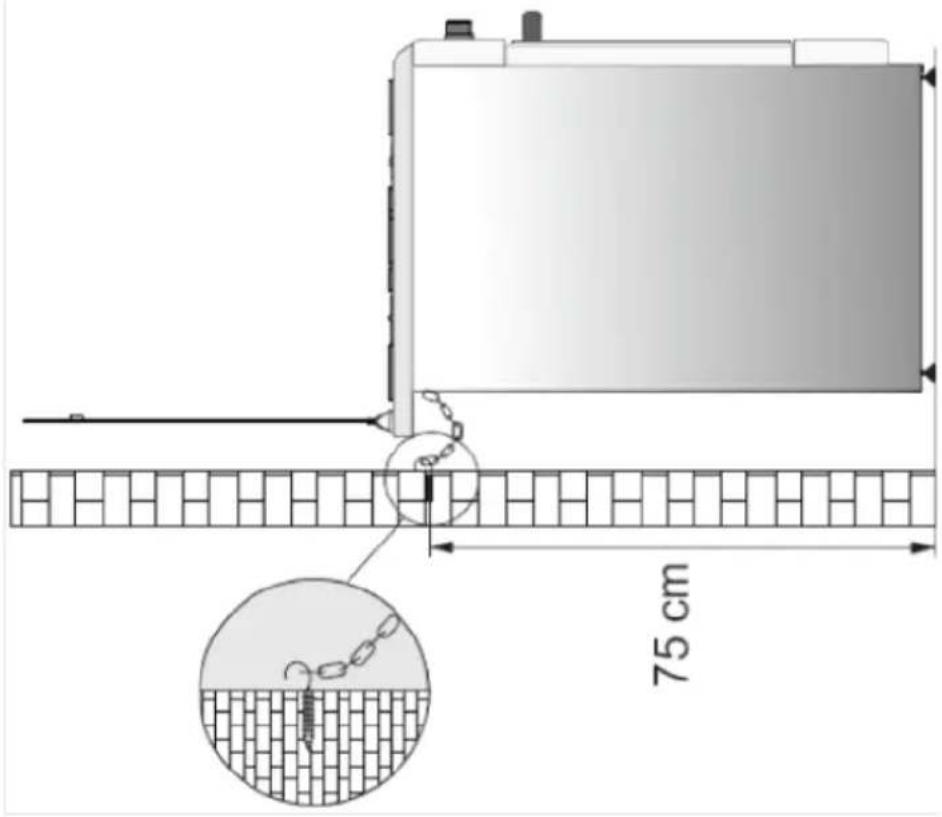

Montage MURAL (*) facultatif

• Avant l'utilisation de l'appareil, fixer le four sur le mur avec l'aide de vis à crocher ou de la chaîne livrées avec votre appareil pour assurer une utilisation en pleine sécurité. Assurez-vous que le crochet soit bien fixé sur le mur.

Avertissement!

Afin d'éviter le déplacement de l'appareil, il est nécessaire de monter ces instruments de fixation. Voir les instructions de montage.

Symbole fonctionnels sur le four:

• Arrêt Résistance basse du four

Feux doux Résistance haute du four

Feux forts Convection naturelle

Allumage Gril

Utilisation manuelle et tournebroche

Éclairage four Turbo tan

1 Couvercle supérieur 9- Porte du four

2 Plaque chauffante 10- Boutons de commande

Bandeau de commande

11- Partie inférieure

4 grille métallique

12- Étagère du bas Moyen

5 Plateau

13- Étagère du bas

6 Cavité 14- Étagère du Haut 7 Couvercle Inf. 15- Éclairage du four (facultatif) 8 Poignée porte

Utilisation du FOUR

Avant d'utiliser votre four, enlever tout ruban adhésif, polystyrène plastique et tout autre emballage inflammable. Par ailleurs, lire la notice d'utilisation et les autres matières inflammables de l'intérieur du four.

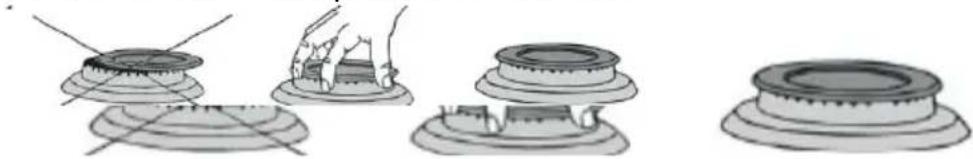

Feux pour bec / brûleur à gaz:

1. Par des symboles autour des boutons sur le bandeau de commande, il a été défini les boutons activant les feux. Les becs de gaz commandés chacun par un bouton différent sont démontrés par un symbole. En poussant en avant le bouton concerné, tourner vers le sens inverse des aiguilles d'une montre jusqu'au niveau maximum. Le symbole ( ). Pour fermer le bec, tourner le bouton concerné jusqu'à son arrêt dans le sens des aiguilles d'une montre. Des différents symboles se trouvent sur le bouton : signifie fermer, les plus hauts feux et les plus bas feux.
2. Si le feu de votre four est conçu avec des bruleurs fonctionnant avec du gaz, mettre en marche le bouton convenable pour allumer le feu. Certains modèles ont un allumage automatique par bouton ; dans ces modèles le feu du four peut facilement être allumé en tournant le bouton. Les yeux du four peuvent également être allumés en appuyant sur le bouton d'allumage ou avec une allumette.
3. Ne pas tenir en marche l'allumeur de manière continue à dépasser les 15 secondes. Si le bec de gaz / bruleur ne s'allume pas, attendre une minute et essayer de nouveau. Si l'un des bruleurs s'éteint pour une quelconque raison, fermer la vanne de contrôle de gaz et attendre quelques minutes pour essayer de nouveau.
4. Dans les modèles avec système de sécurité de gaz, lorsque la flamme du feu du four s'éteint, la vanne de contrôle de gaz coupe automatiquement le gaz. Pour faire fonctionner les brûleurs avec le système de sécurité de gaz, appuyer sur son bouton et tourner dans

le sens inverse des aiguilles d'une montre. Après l'allumage, vous ne devez attendre environ 5 - 10 secondes pour l'activation du système de sécurité du gaz. Si un des bruleurs s'éteint pour une quelconque raison, fermer la vanne de contrôle de gaz et attendre quelques minutes pour essayer de nouveau.

Avant de démarrer le four, assurez-vous que les couvercles des yeux soient correctement installés. Les positions correctes des couvercles des brûleurs sont indiquées ci-dessous.

Brûleur DIAMÉTRE DE CUISSINIÈRE UTILISABLE

Bruleur wok	Ø 24 - 28 cm
Bruleur rapide	Ø 22 - 26 cm
Bruleur semi	Ø 18 - 22 cm
Bruleur auxiliaire	Ø 12 - 18 cm

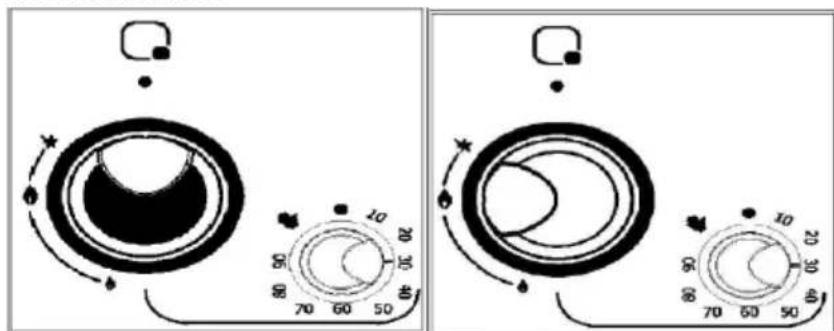

Cellule de brûleur intelligent (facultatif)

1- La durée de cuisson peut être réglée en tournant le bouton de commande vers la droite. (par ex: 30 minutes). Voir la figure sous mentionnée

2- Après le réglage de la durée, appuyer sur le bouton de commande du brûleur et allumer le brûleur en le faisant tourner vers le symbole de la flamme vers la gauche (sens inverse des aiguilles d'une montre). Après l'allumage, activez le système de sécurité en gardant appuyer le bouton pendant 5 - 10 secondes.

3- Si le feu ne s'allume pas après avoir appuyé sur le bouton et après l'avoir relâché, répétez la seconde phase. 4- Après la fin de la durée mentionnée sur la minuterie, la flamme du brûleur s'éteint automatiquement et vous pourrez entendre un "bing" pour information. Terminer l'opération en ramenant le bouton de commande du brûleur intelligent sur la position ().

Avertissement:

Quand le bouton est sur la position manuelle, la fonction de minuteur ne fonctionne pas. Le brûleur fonctionne constamment.

Utilisation de la surface de cuisson pour une plaque du four:

Tableau de puissance des plaques du four pour 3 niveaux

145	Niveau 1	250 W	Niveau 2	750 W	Niveau 3	1000 W
180		250 W		1100		1500 W

Tableau de puissance des plaques du four pour 6 niveaux

(Facultatif)

Feux de cuisineire	Niveau 1	Niveau 2	Niveau 3	Niveau 4	Niveau5	Niveau 6
145 mm	95 W	155 W	250 W	400 W	750 W	1000 W
180 mm	115	175 W	250 W	600 W	850 W	1500 W
145mm Rapide	135	165 W	250 W	500 W	750 W	1500 W
180mm Rapide	175	220 W	300 W	850 W	1150 W	2000 W

1 Les fours électriques possèdent 3 ou 6 niveaux de température comme équipements standard (comme mentionné sur le tableau). 2 Lors de la première utilisation, allumer la plaque de votre four en position maximale pendant 5 minutes. Cela permet à l'agent sensible à la chaleur de durcir avec la chaleur. 3 Afin d'utiliser l'énergie efficacement, utiliser des ustensiles à fond plat qui sont autant que possible en contact avec la chaleur. 4 Régler le niveau de la température en pivotant le bouton de contrôle dans le sens des aiguilles d'une montre.

Utilisation d'un four à gaz :

Par des symboles autour des boutons sur le bandeau de commande, il a été défini les boutons activant les feux.

Les becs de gaz commandés chacun par un bouton différent sont démontrés par un symbole. En poussant en avant le bouton concerné, tourner vers le sens inverse des aiguilles d'une montre.

jusqu'au niveau maximum. Le symbole (1). Pour fermer le bec, tourner le bouton concerné jusqu'à son arrêt dans le sens des aiguilles d'une montre. Des différents symboles se trouvent sur le

bouton : signifie fermer, le plus haut feu et le plus bas feu.

Commande du grill : En poussant en avant le bouton concerné, tourner vers le sens inverse des aiguilles d'une montre jusqu'au niveau

maximum

• Quand vous commencez à faire fonctionner les brû
• Si votre cuisinière possède deux boutons différents pour faire démarrer les brûleurs du four et du grill, veuillez tourn
• Si la cusinière à un thermostat, le bouton de commande en question doit être mis à la valeur de température requise (facultatif)
• Si la cuisinière a z suivre les recommandations émises dans la partie de la cellule du brûleur intelligent.
• Si votre cuisinière est munie d'une minuterie mécanique, le bouton de la minuterie doit être réglé à la valeur de temps désirée. À

Utilisation du four électrique:

• Lors de la première utilisation de votre four, une chaleur due par l'utilisation des pièces de chauffage se répand. Afin de vous débarrasser de cette odeur, allumez votre four à 250°C pendant 45 - 60 minutes à vide.
• Faites pivoter le bouton de contrôle du four sur la position de votre choix, le cas échéant le four ne fonctionnera pas.
• Régler le bouton de contrôle du thermostat au niveau de température requis.
• Régler le bouton de la minuterie à la valeur de temps souhaitée. À la fin de la durée de cuisson réglée, la minuterie émet un "bing" et le four s’éteint. Si vous pouvez utiliser le four sans minuterie, faites pivoter le bouton vers le symbole pour que la minuterie soit en position manuelle. (facultatif)
• Pendant la durée de l'opération de cuisson à l'intérieur du four, ne pas ouvrir constamment la porte du four. Sinon la circulation peut se déséquilibrer et les résultats peuvent changer.
• Avant la cuisson, il est conseillé de faire un préchauffage pendant 5 - 10 minutes.

Tableau de durée de cuisson:

Repas	Température (°C)	Position étag.	Durée de cuisson (min)
Gâteau crème	150 - 170	2	30 - 35
Gâteau	200 - 220	2	35 - 45
Biscuit	160 - 170	3	20 - 25
cookies	160 - 170	3	20 - 35
Gâteau	160 - 180	2	25 - 35
biscuits tressés	200 - 220	2	30 - 40
Pât feuilletée	180 - 220	2	35 - 45
pâtisserie	160 - 180	2	20 - 30
Viate agneau	200 - 230	1	90 - 120
Veau	200 - 230	1	90 - 120
Viate mouton	210 - 230	1	90 - 120
Poulet (pièces)	210 - 230	1	75 - 100
Poisson	190 - 210	2	40 - 50

N. B: Les résultats peuvent varier selon le voltage local et la qualité des ingrédients utilisés, quantités et différences de température. Lors de la

cuisson d'un cake, l'utilisation d'un moule à cake permet d'obtenir plusieurs résultats.

Gaz :

• En premier lieu veuillez fermer toutes les alimentations de gaz de la cuisinière. Pour enlever le bec et le remplacer, veuillez utiliser le tournevis spécifique conçu pour cet effet.

• Enlever le bec du brûleur avec le tournevis spécial et installer le nouveau bec.

• Fermer le bec avec le doigt, ouvrir la vanne de gaz et contrôler la présence d'une éventuelle fuite de gaz avec la mousse de savon.

Changement de bec pour les brûleurs du four :

Veuillez enlever le couvercle arrêté de la cuisinière et démonter le corps stabilisateur de bec du brûleur. Par la suite, démonter le bec du corps injecteur avec le tournevis spécifique conçu pour le changement de bec. Après le changement, fermer l’orifice du bec avec votre doigt, ouvrir la vanne de gaz, effectuer un test de fuite de gaz avec une mousse savonneuse sur la surface de raccordement du corps du bec. Par la suite, monter de nouveau le corps du bec sur le brûleur avec les vis.

Pour d'autres types de brûleur;

Réglage de la flamme réduite:

Pour régler votre cuisinière selon le type de gaz, effectuer d'une manière très attentive avec le tournevis petit comme il est indiqué ci-dessous au milieu ou près de la vanne de gaz avec le changement de bec.

	Du GPL au GN	Du GN au GPL
Bruleur rapide	3 tours au Sens inverse des aiguilles d'une montre	3 tours au Sens des aiguilles d'une montre
Bruleur semi rapide	2,5 tours au Sens inverse des aiguilles d'une montre	2.5 tours au Sens des aiguilles d'une montre
Bruleur auxiliaire	2 tours au Sens inverse des aiguilles d'une montre	2 tours au Sens des aiguilles d'une montre
Bruleur Wok	4 tours au Sens inverse des aiguilles d'une montre	4 tours au Sens des aiguilles d'une montre
Bruleur four	4,5 tours au Sens inverse des aiguilles d'une montre	4,5 tours au Sens des aiguilles d'une montre
Bruleur gril	4 tours au Sens inverse des aiguilles d'une montre	4 tours au Sens des aiguilles d'une montre

Solution recommandée

Le four ne fonctionne pas	Panne de fusible ou fusible automatique grillé	Contrôler le boitier général de fusible et régler en cas d'un évientuel disjoncteur fermé. Contrôler le boitier général de fusible et contrôler si les fusibles ou disjoncteurs automatiques sont fermés. En cas de répétition de la panne, appelez le service agrée pour le remplacement du fusible qui saute.
	L'appareil n'est pas branché sur une prise	Assurez-vous que les unités sont branchées sur une prise.
L'éclairage du four ne fonctionne pas	Éclairage du four en panne	Remplacer l'ampoule.
	Pas de courant	Contrôler le boitier général de fusible et en cas d'unquelconque disjoncteur sauté réparez-le. Contrôler le boitier général de fusible et contrôler si lesfusibles ou disjoncteurs automatiques sont fermés.En cas de répétition de la panne, appelez le service agrée pour le remplacement du fusible qui saute.
Le four ne chauffe pas	Température du four et/ou mode de cuisson non sélectionné	Sélectionner le mode et température de cuisson
	Pas de courant	Contrôler le boitier général de fusible et en cas d'unquelconque disjoncteur sauté réparez-le. Contrôler le boitier général de fusible et contrôler si lesfusibles ou disjoncteurs automatiques sont fermés.

Equipement de gaz

Pas d'allumage	Pas de courant	Contrôler le boitier de fusible général et remettre en état les disjoncteurs fermés
	Vanne de gaz principale fermée	Ouvoir la vanne de gaz principale
	Tuyau de gaz tordu	Effectuer correctement le raccordement du tuyau de gaz
Pas devenue de gaz	Injecteur bruleur bouché	Nettoyer les injecteurs
	Tuyau de gaz tordu	Effectuer correctement le raccordement du tuyau de gaz
Flamme irrégulière ou pas de flamme	Injecteur bruleur bouché	Nettoyer les injecteurs
	Bruleur mouillés	Nettoyer attentivement les pieces du bruleur.
	Couvercle des bruleurs mal positionnés.	Assurez-vous du bon positionnement des couvercles du bruleur
	Vanne de gaz principale fermée	Ouvoir la vanne de gaz principale
	Bouteille de gaz vide (en cas d'utilisation de GPL)	Installer une nouvelle bouteille

Solution recommandée

Levoyant de la minuterie clignote ou l'heures s'affiche

Avant la coupure d'électricité

Régler l'heure actuelle. Eteignez le mode de cuisson et régler de nouveau le mode de cuisson de votrechoix.

Si le problème persiste:

1. Couper l'alimentation électrique de votre four (fermer le disjoncteur) 2. Passer en contact avec le fournisseur, service ou personnel/agréé similaire

Important

Ne pas tenter de réparer l'appareil vous-même. À l'intérieur de l'unité, il n'y a pas de pièces réparables par le client.

Utilisation de la protection thermique (*) facultatif

Quand le four est en position gril, il y a un panneau de sécurité afin de protéger le bandeau de contrôle et les boutons. Installer le panneau de sécurité sous le bandeau de commande en ouvrant la vitre de la porte avant du four.

Par la suite, fixer le panneau de sécurité entre la porte avant et le four en refermant lentement la porte. Ce panneau de contrôle est utilisé afin d'éviter que la chaleur endommage le bandeau et les boutons de commande quand le four est en mode gril.

En particulier en mode gril, il est important pour l'opération de cuisson de garder la porte ouverte à une distance précise. Le panneau de contrôle protège le bandeau et les boutons de commande tout en assurant les conditions formidables de cuisson.

Utilisation du tournebroche (turnspit) (*) facultatif

Si votre four est équipé de l'option tournebroche, veuillez respecter les instructions mentionnées ; installer le crochet du tournebroche dans le trou de fixation situé dans la cavité. Accrochez le produit à cuire (poulet par ex.) à la brochette sur le grill et fixez-le à l'aide de la lame et les vis. Par la suite, montez-le sur le moteur du tournebroche comme il est mentionné sur les figures de dessous et démarrez le système du tournebroche par le bouton de commande sur le bandeau de contrôle.

BROCHE LAME ET CROCHET VIS DE FIXATION

Entretien et nettoyage

1. Retirez la fiche de la prise qui alimente le four.
2. Quand le four est en marche ou très peu après avoir démarré, le four se réchauffe intensément. Pour cela, éviter de toucher les pièces chauffantes.
3. Ne jamais nettoyer les parties internes du four, le bandeau, la porte, les plateaux et les autres pièces du four avec un roussse dure, fil ou lame de nettoyage. Ne pas utiliser des substances corrosives et rayant.
4. Après avoir nettoyé les parties internes du four avec un chiffon savonneux, rincer et sécher avec un chiffon doux.
5. Nettoyer les surfaces en verre avec un nettoyeur de verre spécial.
6. Ne pas nettoyer votre four avec des nettoyeurs à vapeur.
7. Avant d'ouvrir le couvercle supérieur du four, nettoyer les liquides renversés sur le couvercle. Avant de fermer le couvercle, assurez-vous que les plaques de l'appareil ont suffisamment refroidi.
8. Lors du nettoyage de votre four, ne jamais utiliser de matériaux combustibles tels que l'essence, diluants ou acide. Ne laver aucune pièces de votre four dans le lave-vaisselle.

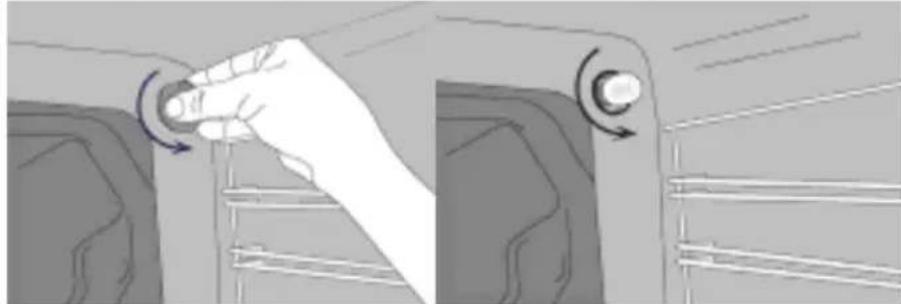

Changement de la lampe du four:

Attendre que la cavité du four et le grill ou les pièces chauffantes refroidissent. Avant de remplacer la lampe interne, coupez le courant électrique. Remplacez-la par une lampe résistance à 300°C de 15 - 25 W.

Utilisation du support THEIER (*) facultatif

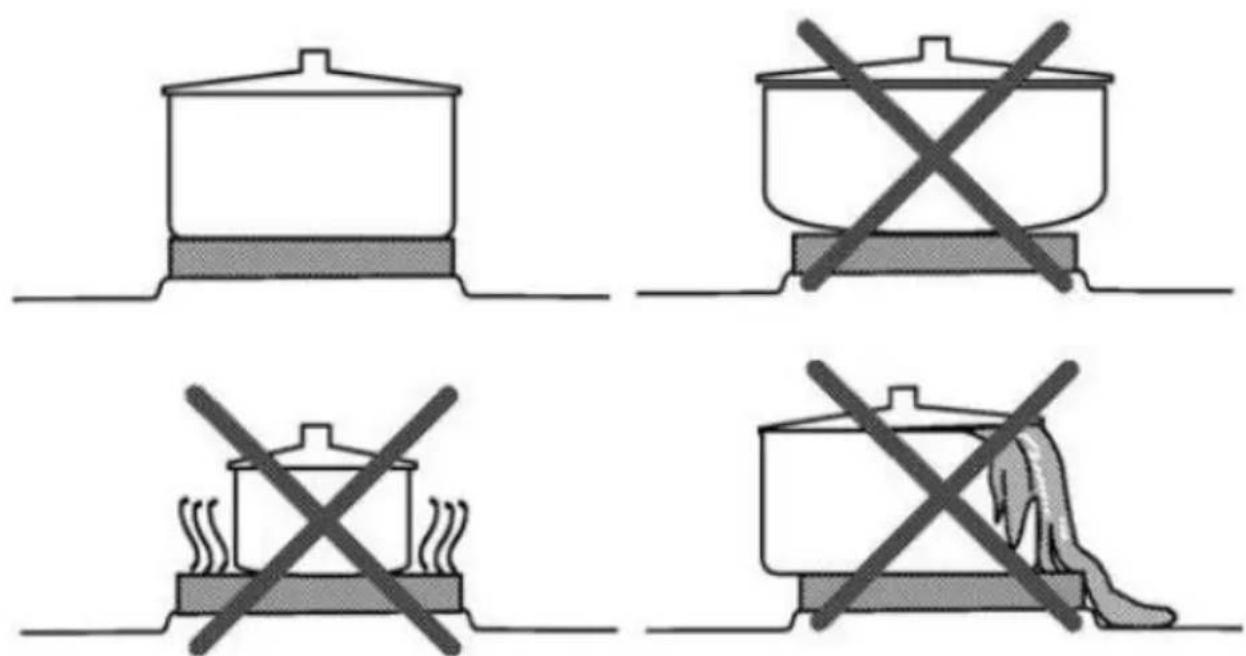

Le support théier est destiné pour l'utilisation des récipients de faible diamètre. Installer le support au centre et poser le récipient dessus pour l'utiliser.

AVERTISSEMENT: Selon le temps d'utilisation, il pourrait y avoir un jaunissement autour des plaques chauffantes.

AVERTISSEMENT: Les plaques électriques ne devraient jamais être utilisées à des fins de «réchauffement de la maison» et devraient très souvent être utilisées avec casseroles appropriées mais jamais à leur état vides.

PRODUCT FICHE
Référence :	CC5051HEB / CC5153HIXE CC6061EHBL / CC6263IXHE CC6660BLHE / CC6867EHIX	CC9093BLHEP / CC9291PHEBL CC9596IXTHEP / CCRST9891TNHPE
Nombre de cavité	1	1
Source de chaleur	Gas	Gas
Volume:	46 lt	63 lt
Consommation d'énergie / Convection naturelle (EC)	4,68 MJ/ 1,30 Kw	5,38 MJ / 1.49 kW
Indice d'efficacite énergétique (mode conventionnel)	84,3	85,4
Classe énergétique	A	A
Méthode de calcul et de mesure	EN 15181 / Regulation (EU)66/2014	EN 15181 / Regulation (EU)66/2014

PRODUCT FICHE
Réference :	CC5051HEB / CC5153HIXE CC6061EHBL / CC6263IXHE CC6660BLHE / CC6867EHIX	CC9093BLHEP / CC9291PHEBL CC9596IXTHEP / CCRST9891TNHPE
Nombre de cavité	1	1
Source de chaleur	Electrical	Electrical
Volume:	50 lt	64 lt
Consommation d'énergie / Convection naturelle (EC)	0,772 kWh	0,840 kWh
Indice d'efficacite énergétique (mode conventionnel)	101,3	97,6
Classe énergétique	A	A
Méthode de calcul et de mesure	EN 60350-1 / Regulation (EU)66/2014	EN 60350-1 / Regulation (EU)66/2014

No 66/2014(EU) Table 5c
	Symbole	Valeur	Unité
Identification du Modèle	50x50 cm50x60 cm60x60 cm	/	/
Type de Table de Cuisson	Cuisinière	/	/
Nombre de zones de cuisson électriques et / ou de surfaces	/	2 ou 1	/
Technique de chauffage (zones de cuisson à induction et zones de cuisson, zones de cuisson radiant, plaques solides) par zone de cuisson électric et / ou surface	Plaques de cuissonSolides	/	/
Pour les zones ou surfaces de cuisson circulaires: diamètre de la surface utile par zone de cuisson électric, est a peu deopsis 5 mm	Ø	14,5 or 18	cm
Pour les surfaces ou zones de cuisson non circulaires: la longueur et largeur de la surface utile par zone ou surface de cuisson électric, est a peu deopsis 5 mm	LW	/	/
Consommation d'énergie par zone de cuisson ou surface calculée par kg	EC cuisson électric	193,2	Wh/kg
Nombre de brûleurs à gaz		3 or 2	/
Efficacité énergétique par brûleur à gaz	EE Brûleur à Gaz	Brûleur moyen : %60Grand Brûleur : %57,6Petit Brûleur :/

N° de série

Cliente

Dirección

Localidad

e-mail
