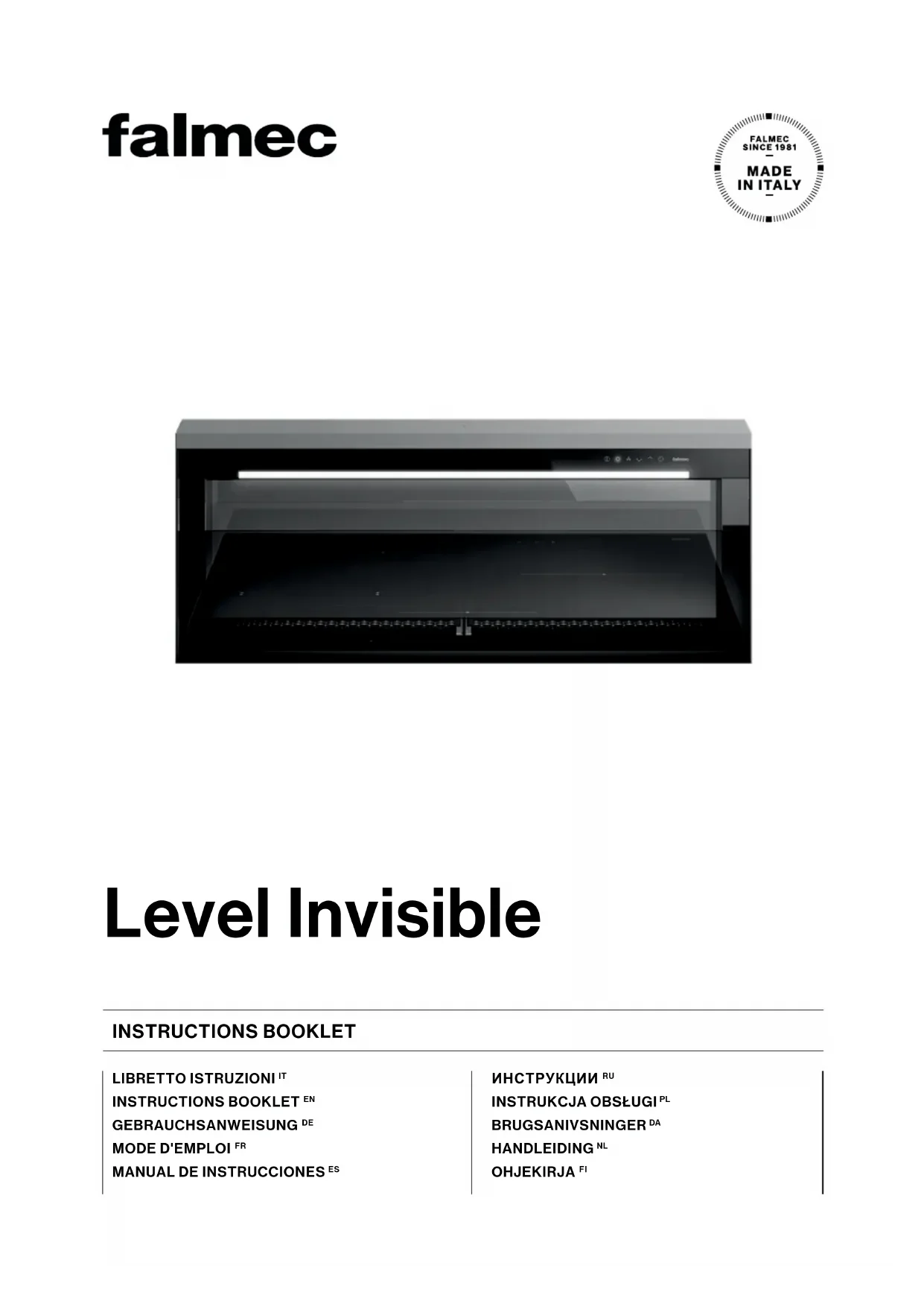

MODE D'EMPLOI Level Invisible FALMEC

Le travail d'installation doit être eectué par des installateurs compétents et quali- és, conformément aux indications du présent manuel et en respectant les normes en vigueur. Si le câble d'alimentation ou d’autres composants sont endommagés, la hotte NE doit PAS être utili- sée: débrancher la hotte de l'alimentation électrique et contacter le revendeur ou un Centre d’Assistance technique agréé pour la réparation. Ne pas modier la structure électrique, méca- nique et fonctionnelle de l'appareil. Ne pas tenter d'eectuer soi-même des répara- tions ou des remplacements : les interventions eectuées par des personnes non compétentes et non qualiées peuvent provoquer des dom- mages, éventuellement très graves, à des choses et/ou à des personnes, non couverts par la garan- tie du Fabricant.

Avant d'installer la hotte, contrôler l'inté- grité et la fonctionnalité de chaque partie: en cas de constatation d'anomalies, ne pas procé- der à l'installation et contacter le Revendeur. En cas de constatation d'un défaut esthétique, la hotte NE doit PAS être installée; la remettre dans son emballage d’origine et contacter le Reven- deur. Après son installation, aucune réclamation ne sera acceptée pour des défauts esthétiques. Pendant l'installation, toujours utiliser des équipe- ments de protection individuelle (ex. : des chaussures de sécurité) et adopter un comportement prudent et correct. Le kit de fixation (vis et chevilles) fourni avec la hotte est utilisable uniquement sur des murs en maçonne- rie : s'il faut installer la hotte sur des murs de maté- riau différent, évaluer d’autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page 2). Tenir compte du fait que l'installation avec des sys- tèmes de fixation différents de ceux fournis ou non conformes peut comporter des risques de nature électrique et de tenue mécanique. Ne pas installer la hotte à l’extérieur et ne pas l’expo- ser à des agents atmosphériques (pluie, vent, etc.).

Le circuit électrique, auquel est reliée la hotte, doit être aux normes et muni d’un raccordement à la terre, conformément aux normes de sécurité du pays d’utilisation; il doit en outre être conforme aux normes européennes sur l'antiparasite radio. Avant d'installer la hotte, s'assurer que la tension du secteur correspond à celle reportée sur la plaque qui se trouve à l'intérieur de la hotte. La prise utilisée pour le branchement électrique doit être facilement accessible avec l'appareil installé : si cela n'était pas possible, prévoir un interrupteur gé- néral pour déconnecter la hotte en cas de besoin. Toute modification de l'installation électrique devra être uniquement effectuée par un électricien qualifié. En cas de dysfonctionnements de l'appareil, ne pas tenter de résoudre personnellement le problème, mais contacter le revendeur ou un Centre d'Assis- tance agréé pour la réparation. Pendant l'installation de la hotte, débran- cher l'appareil en retirant la prise ou en agissant sur l'interrupteur général.

SÉCURITÉ ÉVACUATION DES FUMÉES

Ne pas raccorder l'appareil aux conduits d'évacuation des fumées produites par la combustion (par ex. chaudières, cheminées, etc.) Avant l'installation de la hotte, s'assurer que toutes les normes en vigueur sur l’évacuation de l'air à l'exté- rieur de la pièce sont respectées. Déviation pour l’Australie et la Nouvelle Zélande: Les hottes de cuisine et les autres aspirateurs des fumées de cuisson peuvent nuire au bon fonctionnement des appareils qui brûlent du gaz ou d’autres combustibles (y compris ceux qui se trouvent dans d’autres pièces) en raison du reflux des gaz de combustion. Ces gaz peuvent potentiellement entraîner une intoxication au monoxyde de carbone. Après l’installation d’une hotte de cuisine ou d’un autre aspirateur des fumées de cuisson, le fonctionnement des appareils à gaz cana- lisé doit être testé par une personne compétente pour vérifier l’absence de reflux des gaz de combustion. (AS/NZS 60335.2.31:2013/A4:2020).

MISES EN GARDE POUR L'UTILISATEUR

Ces mises en garde ont été rédigées pour votre sécurité et pour celle d'autrui, nous vous prions donc de lire attentivement toutes les parties de ce manuel avant d'utiliser l'appareil ou de le nettoyer. Le fabricant décline toute responsabilité pour d’éventuels dommages, directs ou indirects, pou- vant être causés aux personnes, aux choses et29 FRANÇAIS aux animaux domestiques, suite au non-respect des mises en garde de sécurité indiquées dans ce manuel. Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour toute consulta- tion future. Si l'appareil devait être vendu ou transféré à une autre personne, s'assurer que le manuel soit remis avec ce- lui-ci, de manière à ce que le nouvel utilisateur puisse connaître le fonctionnement de la hotte et des mises en garde relatives. Après l'installation des hottes en acier inox, il est né- cessaire d'effectuer le nettoyage de celles-ci pour re- tirer les résidus de colle de la protection et les taches éventuelles de graisse et d'huile qui, si on ne les en- lève pas, peuvent être cause de détérioration irréver- sible de la surface de la hotte. Pour cette opération, le fabricant conseille d'utiliser les serviettes fournies, disponibles même à l'achat. Exiger des pièces de rechange originales. DESTINATION D'UTILISATION L'appareil est destiné, seulement et exclusivement, pour l'aspiration de fumées générées par la cuisson d'aliments en milieu domestique, non profession

nel: toute autre utilisation diérente de celle-ci est impropre et peut provoquer des dommages à des personnes, choses et animaux domestiques, et dé

gage le Fabricant de toute responsabilité. L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités phy- siques, sensorielles ou mentales réduites, ou dépour- vues d'expérience ou de connaissances nécessaires, pourvu qu’ils soient sous surveillance ou bien après qu’ils aient reçu les instructions relatives à une utilisa- tion sûre de l'appareil et qu’ils aient compris les dan- gers correspondants. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. MISES EN GARDE POUR L'UTILISATION ET LE NETTOYAGE Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'ap- pareil en enlevant la che ou en agissant sur l'in- terrupteur général. Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus. Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'appa- reil n'est pas utilisé. Le poids maximum total d'éventuels objets position- nées ou suspendus (où c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg. Contrôler les friteuses pendant l'utilisation : l'huile sur- chauffée pourrait s'enflammer. Ne pas allumer de flammes nues sous la hotte. Ne pas cuisiner avec une flamme nue sous la hotte. Ne jamais utiliser la hotte sans les filtres métalliques anti-graisse ; dans ce cas, la graisse et la saleté se déposeraient dans l'appareil et compromettrait son fonctionnement. Des parties accessibles de la hotte peuvent être chaudes si elles sont utilisées avec des appareils de cuisson. Ne pas effectuer d’opérations de nettoyage si des parties de la hotte sont encore chaudes. Si le nettoyage n'est pas mené conformément aux modalités et avec les produits indiqués dans le pré- sent manuel, un risque d’incendie est possible. Couper l'interrupteur général si l'appareil n'est pas utilisé pendant de longues périodes. En cas d'utilisation simultanée avec d'autres éléments (chaudières, poêles, che- minées, etc.) alimentés au gaz ou avec d'autres combustibles, pourvoir à une ventilation adé- quate du local où s'eectue l'aspiration de la fu- mée, conformément aux normes en vigueur. INSTALLATION partie réservée uniquement à un personnel qualié Avant d’eectuer l'installation de la hotte, lire attentivement le chap. «CONSIGNES DE SÉCURITÉ ET MISES EN GARDE». Utiliser des tables de cuisson ayant une puissance thermique maximale de 12 kW.

CARACTÉRISTIQUES TECHNIQUES

Les données techniques de l'appareil sont reportées sur des étiquettes placées à l'intérieur de la hotte. POSITIONNEMENT La distance minimum entre la partie la plus haute de l'appareil de cuisson et la partie la plus basse de la hotte de cuisine est indiquée dans les ins- tructions de montage. Si les instructions de la table de cuisson au gaz spécifient une distance supé- rieure, il faut en tenir compte. Ne pas installer la hotte à l’extérieur et ne pas l’exposer à des agents atmosphé- riques (pluie, vent, etc.). BRANCHEMENT ÉLECTRIQUE (partie réservée uniquement à un personnel qualié) Avant d'eectuer toute opération sur la hotte, débrancher l'appa- reil du réseau électrique. Veiller à ce que les ls électriques à l'intérieur de la hotte ne soient pas débranchés ou coupés: dans le cas contraire, contacter le Centre d'Assistance le plus proche. Pour le raccordement électrique contacter un personnel qualié. Le raccordement doit être eectué conformément aux dispositions de lois en vigueur. Avant de raccorder la hotte au réseau électrique, contrôler que :

• la tension du secteur corresponde à celle reportée sur la plaque des données qui se trouve à l'intérieur de la hotte ;

• le circuit électrique soit aux normes et puisse supporter la charge de l'appa- reil (voir la plaque des caractéristiques techniques située à l'intérieur de la hotte) ;30

• la fiche et le câble d'alimentation ne rentrent pas en contact avec des tempé- ratures supérieures à 70 °C ;

• l’installation d'alimentation soit munie d'un raccordement à la terre efficace et correct, conformément aux normes en vigueur ;

• la prise utilisée pour le branchement soit facilement accessible, une fois la hotte installée. En cas d' :

• appareils équipés d'un câble sans fiche : la fiche à utiliser doit être du type « normalisé ». Les fils doivent être raccordés de la ma- nière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu pour le neutre et le fil marron pour la phase. La fiche doit être raccordée à une prise de sécurité adéquate.

• appareil fixe dépourvu de câble d'alimentation et de fiche ou d'un autre dis- positif qui assure la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III. Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimen- tation conformément aux règles d'installation. Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur. Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

Dans cette version, les fumées et les vapeurs sont envoyées vers l'extérieur à travers un tuyau d'évacuation. À cette fin, le raccord de sortie de la hotte doit être raccordé par un tuyau à une sortie extérieure. Le tuyau de sortie doit avoir :

• un diamètre égal ou supérieur à celui du raccord de la hotte.

• une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour éviter que la condensation ne reflue dans le moteur.

• un nombre de coudes réduit au minimum (pas plus de 3).

• une longueur de conduit réduite au minimum pour éviter toute vibration et réduire la capacité aspirante de la hotte.

• Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauf- fés. Déviation pour l'Allemagne : quand la hotte de la cuisine et des appareils alimentés avec une énergie différente de l'énergie électrique sont en fonction simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars).

HOTTE À RECIRCULATION INTÉRIEURE FILTRANTE

Dans cette version, l’air passe à travers les filtres au charbon- zéolite (optionelle) pour être purifié et est recyclé dans la pièce. Contrôler que les filtres au charbon-zéolite soient montés sur la hotte, sinon les appliquer comme indiqué dans les instruc- tions de montage. Dans cette version, le clapet de non retour ne doit pas être monté : le retirer s'il est présent sur le raccord de sortie de d'air du moteur.

INSTRUCTIONS DE MONTAGE

partie réservée uniquement à un personnel qualié La hotte peut être installée selon diverses congurations. Les phases de montage génériques valent pour toutes les installa- tions; par contre, là où il est spécié, suivre les phases correspon- dant à la conguration désirée. FONCTIONNEMENT QUAND FAUTIL ALLUMER LA HOTTE? Allumer la hotte au moins une minute avant de commencer à cuisiner pour canaliser les fumées et les vapeurs vers la surface d'aspiration. Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonc- tionnement. QUELLE VITESSE CHOISIR ? I vitesse : maintient l'air pur avec de faibles consommations d'électricité. II vitesse: conditions normales d'utilisation. III vitesse: présence de fortes odeurs et vapeurs. IV vitesse: élimination rapide des odeurs et vapeurs. Afin de réduire l'impact sur l'environnement, il est conseillé de toujours régler la vitesse minimale appropriée au niveau d'aspiration requis. QUAND LAVER OU CHANGER LES FILTRES ? Les filtres métalliques doivent être lavés après 30 heures d'utilisation. Pour toute information supplémentaire, voir le chap. « ENTRETIEN ». Appuyez sur le bouton situé sur le panneau supérieur. La hotte sort et le bouton tactile est activé.

TABLEAU TACTILE DES COMMANDES

Impulsion courte: OFF Lumière et moteur ; rétroéclairage ON/OFF Impulsion longue: Rétroéclairage OFF ; L'éclairage et le moteur OFF; fermeture du panneau Impulsion courte: lumière allumée/éteinte Impulsion longue: changement de couleur de la lumière de 2700K à 5600K ON/OFF Moteur en marche/arrêt Diminution de la vitesse: de 4 à 1 Les vitesses sont signalées par les lampes LED présentes sur les touches: Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Augmentation de la vitesse: 1 à 4 La vitesse 4 n'est activée que pendant quelques minutes, puis la vitesse 3 est acti- vée. TIMER (LED clignotante) Arrêt automatique après 15 min. La fonction se désactive (LED éteinte) si : - Vous appuyez une autre fois sur la touche TIMER (

- Vous appuyez sur la touche ON/OFF moteur (

- Vous appuyez sur le touche ON/OFF hotte (

Réglage de la position de la hotte A partir de hotte OUVERTE (>80mm) Impulsion longue: la hotte se ferme tant que le bouton est mainte- nu enfoncé jusqu'à l'altitude minimale. A partir de hotte OUVERTE (>80mm) Impulsion longue: la hotte monte tant que le bouton est maintenu enfoncé jusqu'à l'altitude maximale. Si le boîtier de commande est totalement inactif, avant de contacter le service d’Assistance technique, couper momentané- ment (environ 5”) l’alimentation électrique de l’appareil électro- ménager, de préférence au moyen de l’interrupteur général, pour rétablir le fonctionnement normal. Si cette opération ne s’avère pas ecace, contacter le service d’Assistance technique.31 FRANÇAIS UTILISATION DE LA RADIOCOMMANDE (OPTIONNEL) MISES EN GARDE : Placer la hotte loin de toute source d'ondes électromagnétiques (ex. fours à micro-ondes) susceptible d'interférer avec la radiocom- mande et avec l'électronique de la hotte. La distance maximum de fonctionnement est de 5 mètres, qui peut varier par défaut en présence d'interférences électromagnétiques. Radiocommande fonctionnant à 433,92MHz. La radiocommande est composée de deux parties : - le récepteur intégré à la hotte ; - l'émetteur représenté ici sur la gure.

DESCRIPTION DES COMMANDES ÉMETTEUR

Impulsion courte: augmentation de la vitesse: de 1 à 4 Vitesse 4 elle n’est activée que pour quelques minutes puis la vitesse 3 est activée. Impulsion longue: - Si la hotte est fermée : ouverture de la hotte Moteur en marche (ON) à la vitesse 1. - Si la hotte est ouverte : ouverture de la hotte à la hauteur maximale Impulsion courte: diminution de la vitesse: de 4 à 1 Impulsion longue : - Moteur et lumière éteints OFF. - Fermeture de la hotte Impulsion courte: allumage / extinction lumière Impulsion longue: changement de couleur de la lumière de 2700K à 5600K TIMER ON: Arrêt automatique du moteur après 15 minutes. La fonction se désactive automatique- ment si le moteur est arrêté (touche ) Transmission commande activée

PROCÉDURE D'ACTIVATION

Avant d'utiliser la radiocommande, effectuer la procédure suivante sur le ta- bleau des commandes de la hotte :

• Appuyer en même temps sur les touches UP ( ) et TIMER ( ) jusqu'à ce que toutes les LED commencent à clignoter.

• Relâcher les deux touches et appuyer encore sur la touche TIMER ( ) jusqu'à ce que toutes les LED s'allument.

• Relâcher la touche TIMER ( ) : maintenant le récepteur est activé. La procédure est également utilisée pour désactiver le récepteur.

MODIFICATION DU CODE DE LA RADIOCOMMANDE

En cas d'interférences électromagnétiques ou si plusieurs radiocommandes se trouvent à proximité, un nouveau code peut être généré selon la procédure sui- vante :

1 CRÉER UN NOUVEAU CODE

La procédure doit être effectuée sur la radiocommande.

• Appuyer en même temps sur les touches LUMIÈRE et TIMER jusqu'à ce que l'écran commence à clignoter.

• Appuyer sur la touche DOWN de la radiocommande : la mémorisation du nouveau code est confirmée par 3 brefs clignotements de l'écran. Le nouveau code annule et remplace le précédent code effectué en usine. 2 ASSOCIATION DE LA RADIOCOMMANDE À LA HOTTE VIA

LE BOÎTIER DE COMMANDE

appuyer sur la touche TIMER du tableau des commandes de la hotte pen- dant 2 secondes : la LED s'allume. appuyer sur n'importe quelle touche de la radiocommande dans un délai de 5 secondes. RÉTABLISSEMENT DU CODE EFFECTUÉ EN USINE la procédure doit être effectuée en cas de cession de la hotte.

• Appuyer en même temps sur les touches UP et DOWN de la radio- commande pendant plus de 5 secondes : le rétablissement est confirmé par trois brefs clignotements de l'écran.

• Procéder à l'association entre la hotte et la radiocommande comme décrit au point 2. ENTRETIEN Avant de procéder à toute opération de nettoyage ou d'entre- tien, désactiver l'appareil en enlevant la che ou en agissant sur l'interrupteur général. Il ne faut pas utiliser de détergents contenant des substances abrasives, acides ou corrosives, ni de chions ayant des surfaces rêches. Un entretien constant garantit un bon fonctionnement et un bon rendement dans le temps. Il faut accorder une attention particulière aux filtres métalliques anti-graisse : le nettoyage fréquent des filtres et de leurs supports fait en sorte que les graisses inflammables ne s'accumulent pas.

NETTOYAGE DES SURFACES EXTERNES

Il est conseillé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours afin d'éviter que les substances huileuses ou grasses ne puissent les attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic Steel ». Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en utilisant un chiffon humide légèrement imprégné d'un détergent liquide neutre ou avec de l'alcool dénaturé. Terminer le nettoyage en rinçant et en essuyant soigneusement avec des chif- fons doux. Ne pas utiliser trop d'eau à proximité du tableau de commande et des dispositifs d'éclairage pour éviter que l'humidité atteigne des parties électroniques. Le nettoyage des panneaux en verre doit être effectué uniquement avec des détergents spécifiques non corrosifs ni abrasifs avec un chiffon doux. Le Fabricant décline toute responsabilité si ces instructions ne sont pas respec- tées.

NETTOYAGE DES SURFACES INTERNES

Il est interdit de nettoyer les parties électriques ou celles rela- tives au moteur à l'intérieur de la hotte, avec des liquides ou des solvants. Pour les parties métalliques internes, consulter le paragraphe précédent.

FILTRES MÉTALLIQUES ANTI-GRAISSE

Il est conseillé de laver souvent les filtres métalliques (au moins tous les mois) en les laissant tremper pendant une heure environ dans de l'eau bouillante avec du produit vaisselle, en évitant de les plier. Ne pas utiliser de détergents corrosifs, acides ou alcalins. Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remon- ter. Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériau des filtres : pour réduire cet inconvénient, laver à basse température (60 °C max.) sans utiliser de détergents. Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les ins- tructions de montage. FILTRES AU CHARBON-ZÉOLITE (EN OPTION) Pour la durée de vie et la régénération des filtres, veuillez vous référer aux instruc- tions spécifiques fournies avec leur emballage. Attendre que le filtre se soit refroidi avant de le remonter. ÉCLAIRAGE La hotte est équipée d'un éclairage à led à haute efficacité, à basse consomma- tion et à durée très élevée en conditions d'utilisation normales. En cas de panne, contacter le revendeur ou un Centre d'Assistance agréé pour la réparation.32

ÉLIMINATION EN FIN DE VIE

Le symbole de la poubelle barrée reporté sur l'appareil en votre pos- session indique que le produit est un DEEE, c'est-à-dire un « Déchet dérivant d'Équipements Électriques et Électroniques » et, par consé- quent, il ne doit pas être jeté dans la poubelle non sélective (c'est- à-dire avec les « déchets urbains mixtes »), mais il doit être géré séparément afin d'être soumis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spécifique, pour enlever et éliminer en toute sécurité toute subs- tance néfaste pour l'environnement et extraire les matières premières pouvant être recyclées. L'élimination correcte de ce produit contribuera à sauvegarder de précieuses ressources et à éviter de potentiels effets négatifs pour la santé de l’homme et pour l'environnement, qui pourraient être causés par une élimina- tion inappropriée des déchets. Nous vous prions de contacter les autorités locales pour de plus amples détails sur le point d'élimination désigné le plus proche. Des amendes pourraient être appliquées pour l'élimination incorrecte de ces déchets, conformément à la législation nationale. INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS DE L'UNION EU- ROPÉENNE La directive communautaire sur les appareils DEEE a été transposée en mode différent par chaque nation, par conséquent si l'on souhaite éliminer cet appareil nous conseillons de contacter les autorités locales ou le revendeur pour deman- der la méthode d'élimination correcte. INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS QUI N'APPARTIEN-

NENT PAS À L'UNION EUROPÉENNE

Le symbole de la poubelle barrée est valable seulement dans l'Union Euro- péenne : si l'on souhaite éliminer cet appareil dans d’autres pays, nous conseil- lons de contacter les autorités locales ou le revendeur pour demander la mé- thode d'élimination correcte. ATTENTION! Le Fabriquant se réserve le droit d'apporter des modifications aux appareils à tout moment et sans préavis. L’impression, la traduction et la reproduction, même partielle, du présent manuel doivent être autorisées par le Fabricant. Les informations techniques, les représentations graphiques et les spécifications présentes dans ce manuel sont indicatives et non divulguables. La langue de rédaction du manuel est l'italien, le Fabricant n’est pas responsable d’éventuelles erreurs de transcription ou de traduction.33 ESPAÑOL
