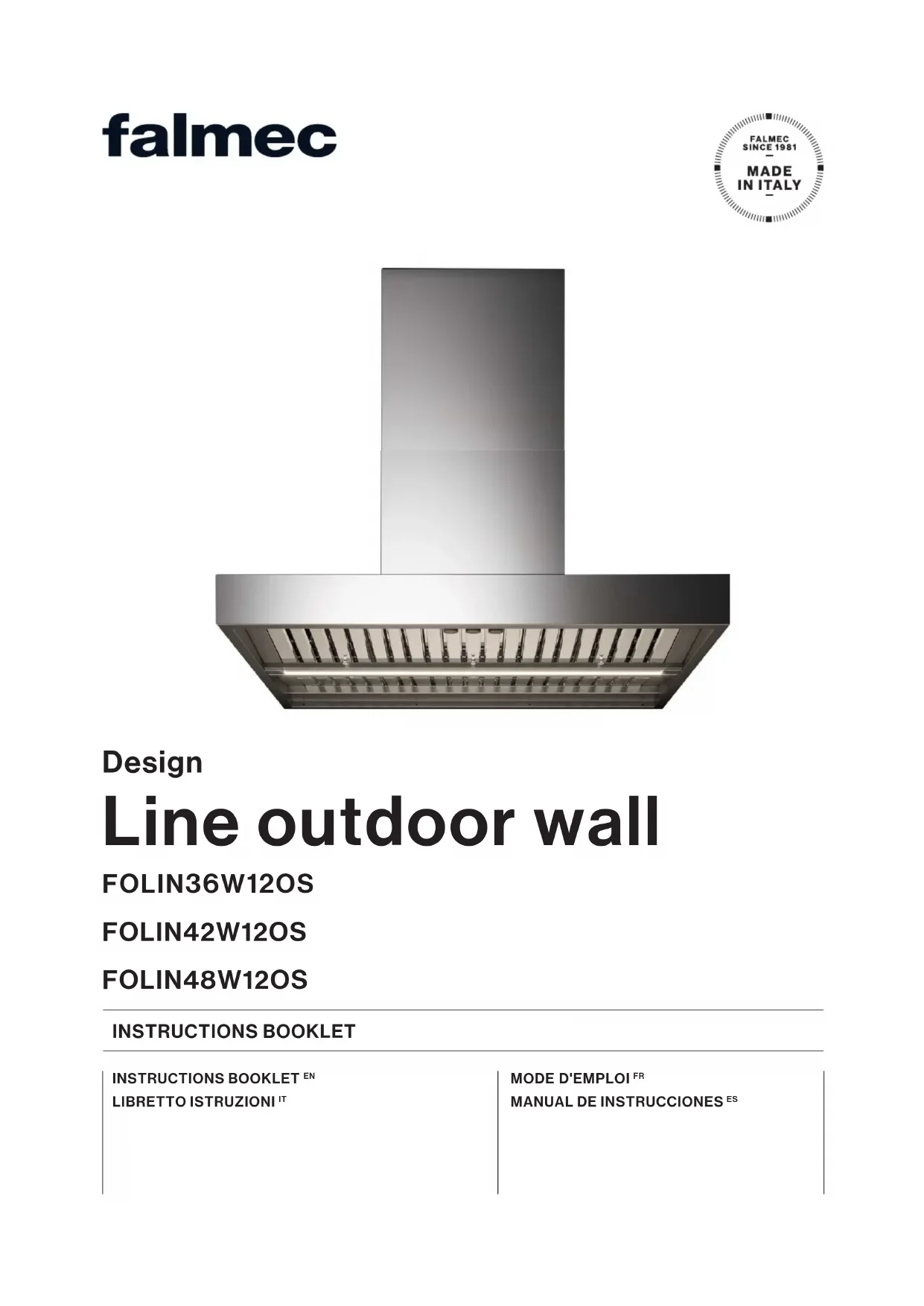

MODE D'EMPLOI Line Outdoor FALMEC

Le travail d'installation doit être eectué par des installateurs compétents et quali- és, conformément aux indications du présent manuel et en respectant les normes en vigueur. Si le câble d'alimentation ou d’autres composants sont endommagés, la hotte NE doit PAS être utili- sée: débrancher la hotte de l'alimentation électrique et contacter le revendeur ou un Centre d’Assistance technique agréé pour la réparation. Ne pas modier la structure électrique, méca- nique et fonctionnelle de l'appareil. Ne pas tenter d'eectuer soi-même des répara- tions ou des remplacements : les interventions eectuées par des personnes non compétentes et non qualiées peuvent provoquer des dom- mages, éventuellement très graves, à des choses et/ou à des personnes, non couverts par la garan- tie du Fabricant.

AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE

D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLES- SURE, RESPECTER CE QUI SUIT : a) N’utiliser cet appareil que de la manière pré- vue par le fabricant. Si vous avez des questions, contactez le fabricant. b) Avant de procéder à l’entretien ou au net- toyage de l’appareil, couper l’alimentation sur le panneau de service et verrouiller le système de déconnexion du service pour éviter toute mise sous tension accidentelle. Lorsqu’il n’est pas possible de verrouiller le sys- tème de déconnexion du service, xer solide- ment un un dispositif d’avertissement bien vi- sible, comme par exemple une étiquette, sur le panneau de service. ATTENTION : Pour un usage général de ventilation uniquement. Ne pas utiliser pour évacuer des ma- tières et des vapeurs dangereuses ou explosives.

Avant d'installer la hotte, contrôler l'inté- grité et la fonctionnalité de chaque partie: en cas de constatation d'anomalies, ne pas procé- der à l'installation et contacter le Revendeur. En cas de constatation d'un défaut esthétique, la hotte NE doit PAS être installée; la remettre dans son emballage d’origine et contacter le Reven- deur. Après son installation, aucune réclamation ne sera acceptée pour des défauts esthétiques. Pendant l'installation, toujours utiliser des équipe- ments de protection individuelle (ex. : des chaussures de sécurité) et adopter un comportement prudent et correct. Le kit de fixation (vis et chevilles) fourni avec la hotte est utilisable uniquement sur des murs en maçonne- rie : s'il faut installer la hotte sur des murs de maté- riau différent, évaluer d’autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page 2). Tenir compte du fait que l'installation avec des sys- tèmes de fixation différents de ceux fournis ou non conformes peut comporter des risques de nature électrique et de tenue mécanique. N'installez pas la hotte sans couvercle et ne l'exposez pas aux agents atmosphériques (pluie, vent, etc.) Toutes les vis de réglage doivent être vérifiées, et res- serrées si nécessaire, avant l’installation. ATTENTION : An de réduire les risques d’incen- die et de chocs électriques, installer cette hotte de cuisine uniquement avec un ventilateur à di- stance ou des ventilateurs intégrés fabriqués par FALMEC S.p.A. Modèles « Ventilateur de toit à di- stance ».

L’installation doit être conforme au Code national de l’électricité, ANSI/NFPA 70 et aux codes locaux. Assurez-vous que l’alimentation soit coupée avant de procéder à l’installation. Le circuit électrique, auquel est reliée la hotte, doit être aux normes et muni d’un raccordement à la terre, conformément aux normes de sécurité du pays d’utilisation.

AVERTISSEMENT : INSTRUCTIONS DE MISE À LA

TERRE Cet appareil doit être mis à la terre. Dans le cas d’un court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un l d’évacuation pour le courant électrique. Cet appareil est équipé d’un cordon comportant un l de mise à la terre avec une che de mise à la terre. La che doit être branchée dans une prise de cou- rant correctement installée et mise à la terre.

AVERTISSEMENT : Une mise à la terre incorrecte

peut entraîner un risque de choc électrique. Consulter un électricien qualié si les instructions14 de mise à la terre ne sont pas entièrement com- prises, ou en cas de doute sur la mise à la terre correcte de l’appareil. Ne pas utiliser pas de rallonge. Si le cordon d’ali- mentation est trop court, demander à un élec- tricien qualié d’installer une prise de courant à proximité de l’appareil. Avant d'installer la hotte, s'assurer que la tension du secteur correspond à celle reportée sur la plaque qui se trouve à l'intérieur de la hotte. La prise utilisée pour le branchement électrique doit être facilement accessible avec l'appareil installé : si cela n'était pas possible, prévoir un interrupteur gé- néral pour déconnecter la hotte en cas de besoin. Toute modification de l'installation électrique devra être uniquement effectuée par un électricien qualifié. La longueur maximum de la vis de fixation de la che- minée (fournie par le fabricant) est de 1/2" (13 mm). L'utilisation de vis non conformes avec les présentes instructions peut comporter des risques de nature électrique. En cas de dysfonctionnements de l'appareil, ne pas tenter de résoudre personnellement le problème, mais contacter le revendeur ou un Centre d'Assis- tance agréé pour la réparation. Pendant l'installation de la hotte, débran- cher l'appareil en retirant la prise ou en agissant sur l'interrupteur général.

SÉCURITÉ ÉVACUATION DES FUMÉES

Ne pas raccorder l'appareil aux conduits d'évacuation des fumées produites par la combustion (par ex. chaudières, cheminées, etc.) An de réduire le risque d’incendie et d’évacuer correctement l’air, assurez-vous de faire circuler l’air à l’extérieur – Ne pas faire entrer l’air évacué dans des espaces clos entre des murs, des pla- fonds ou dans des greniers, des vides sanitaires ou des garages.

CONDUITS MÉTALLIQUES. Avant l'installation de la hotte, s'assurer que toutes les normes en vigueur sur l’évacuation de l'air à l'exté- rieur de la pièce sont respectées.

MISES EN GARDE POUR L'UTILISATEUR

Ces mises en garde ont été rédigées pour votre sécurité et pour celle d'autrui, nous vous prions donc de lire attentivement toutes les parties de ce manuel avant d'utiliser l'appareil ou de le nettoyer. Le fabricant décline toute responsabilité pour d’éventuels dommages, directs ou indirects, pou- vant être causés aux personnes, aux choses et aux animaux domestiques, suite au non-respect des mises en garde de sécurité indiquées dans ce manuel. Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour toute consulta- tion future. Si l'appareil devait être vendu ou transféré à une autre personne, s'assurer que le manuel soit remis avec ce- lui-ci, de manière à ce que le nouvel utilisateur puisse connaître le fonctionnement de la hotte et des mises en garde relatives. Après l'installation des hottes en acier inox, il est né- cessaire d'effectuer le nettoyage de celles-ci pour re- tirer les résidus de colle de la protection et les taches éventuelles de graisse et d'huile qui, si on ne les en- lève pas, peuvent être cause de détérioration irréver- sible de la surface de la hotte. Pour cette opération, le fabricant conseille d'utiliser les serviettes fournies, disponibles même à l'achat. Exiger des pièces de rechange originales. Avertissement de la proposition 65 de l'État de Californie (US seulement) ATTENTION Ce produit contient des produits chimiques connus de l'État de Californie pour causer le cancer et des malformations congénitales ou d'autres problèmes de reproduction. Pour plus d'informations, visitez www.P65Warnings. ca.gov DESTINATION D'UTILISATION L'appareil est destiné, seulement et exclusive- ment, pour l'aspiration de fumées générées par la cuisson d'aliments en milieu domestique, non professionnel: toute autre utilisation diérente de celle-ci est impropre et peut provoquer des dommages à des personnes, choses et animaux domestiques, et dégage le Fabricant de toute res- ponsabilité.15 FRANÇAIS L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités phy- siques, sensorielles ou mentales réduites, ou dépour- vues d'expérience ou de connaissances nécessaires, pourvu qu’ils soient sous surveillance ou bien après qu’ils aient reçu les instructions relatives à une utilisa- tion sûre de l'appareil et qu’ils aient compris les dan- gers correspondants. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

D’INCENDIE DE GRAISSE SUR UNE CUISINIÈRE : a) Ne jamais laisser les unités de surface sans sur- veillance lorsqu’elles sont à haute température. Les débordements provoquent de la fumée et des débordements graisseux qui peuvent s’en- ammer. Faire chauer les huiles lentement à feu doux ou moyen. b) Toujours mettre la hotte EN MARCHE lorsque vous cuisinez à haute température ou lorsque les aliments s’enamment (par exemple pour les crêpes Suzette, les cerises Jubilé ou le steak au poivre ambé). c) Nettoyer fréquemment les ventilateurs. Il ne faut pas laisser la graisse s’accumuler sur le venti- lateur ou le ltre. d) Utiliser une poêle de taille appropriée. Tou- jours utiliser des ustensiles de cuisine adaptés à la taille de la surface de travail.

a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis éteindre le brûleur. SOYEZ PRU- DENT POUR ÉVITER LES BRÛLURES. Si les ammes ne s’éteignent pas immédiatement, ÉVACUER ET APPELER LES POMPIERS. b) NE JAMAIS SAISIR UNE POÊLE ENFLAMMÉE – Vous pourriez vous brûler. c) NE PAS UTILISER D’EAU, y compris des torchons ou des serviettes mouillés – une violente explo- sion de vapeur en résulterait. d) Utiliser un extincteur UNIQUEMENT si :

1) Vous savez que vous avez un extincteur de

classe ABC et vous savez déjà comment l’utiliser.

2) Le feu est petit et contenu dans la zone où il a

3) Les pompiers ont été appelés.

4) Vous pouvez vous défendre contre le feu en

tournant le dos à une sortie.

D’après le guide « Kitchen Firesafety Tips » pu- blié par la NFPA. Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'ap- pareil en enlevant la che ou en agissant sur l'in- terrupteur général. Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus. Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'appa- reil n'est pas utilisé. Le poids maximum total d'éventuels objets position- nées ou suspendus (où c'est prévu) sur la hotte ne doit pas dépasser 3lb 5 oz (1,5 kg). Contrôler les friteuses pendant l'utilisation : l'huile sur- chauffée pourrait s'enflammer. Ne pas allumer de flammes nues sous la hotte. Ne pas cuisiner avec une flamme nue sous la hotte. Ne jamais utiliser la hotte sans les filtres métalliques anti-graisse ; dans ce cas, la graisse et la saleté se déposeraient dans l'appareil et compromettrait son fonctionnement. Des parties accessibles de la hotte peuvent être chaudes si elles sont utilisées avec des appareils de cuisson. Ne pas effectuer d’opérations de nettoyage si des parties de la hotte sont encore chaudes. Si le nettoyage n'est pas mené conformément aux modalités et avec les produits indiqués dans le pré- sent manuel, un risque d’incendie est possible. Couper l'interrupteur général si l'appareil n'est pas utilisé pendant de longues périodes. En cas d'utilisation simultanée avec d'autres éléments (chaudières, poêles, che- minées, etc.) alimentés au gaz ou avec d'autres combustibles, pourvoir à une ventilation adé- quate du local où s'eectue l'aspiration de la fu- mée, conformément aux normes en vigueur.16 INSTALLATION partie réservée uniquement à un personnel qualié Avant d’eectuer l'installation de la hotte, lire attentive- ment le chap. « CONSIGNES DE SÉCURITÉ ET MISES EN GARDE».

CARACTÉRISTIQUES TECHNIQUES

Les données techniques de l'appareil sont reportées sur des étiquettes placées à l'intérieur de la hotte. POSITIONNEMENT La distance minimum entre la partie la plus haute de l'appareil de cuisson et la partie la plus basse de la hotte de cuisine est indi- quée dans les instructions de montage. Si les instructions de la table de cuisson au gaz spécifient une distance supérieure, il faut en tenir compte. Ne pas installer la hotte à l’extérieur et ne pas l’exposer à des agents atmosphériques (pluie, vent, etc.). BRANCHEMENT ÉLECTRIQUE (partie réservée uniquement à un personnel qualié) Avant d'eectuer toute opération sur la hotte, débrancher l'appareil du réseau électrique. Veiller à ce que les ls électriques à l'intérieur de la hotte ne soient pas débranchés ou coupés: dans le cas contraire, contacter le Centre d'Assistance le plus proche. Pour le raccordement électrique contacter un personnel qualié. Le raccordement doit être eectué conformément aux disposi- tions de lois en vigueur. Avant de raccorder la hotte au réseau électrique, contrôler que :

• la tension du secteur corresponde à celle reportée sur la plaque des données qui se trouve à l'intérieur de la hotte ;

• le circuit électrique soit aux normes et puisse supporter la charge de l'appareil (voir la plaque des caractéristiques techniques située à l'intérieur de la hotte) ;

• la fiche et le câble d'alimentation ne rentrent pas en contact avec des températures supérieures à 158°F (70 °C);

• l’installation d'alimentation soit munie d'un raccordement à la terre efficace et correct, conformément aux normes en vigueur ;

• la prise utilisée pour le branchement soit facilement accessible, une fois la hotte installée. En cas d' :

• appareils équipés d'un câble sans fiche : la fiche à utiliser doit être du type « normalisé ». Les fils doivent être raccordés de la manière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu pour le neutre et le fil marron pour la phase. La fiche doit être raccordée à une prise de sécurité adéquate.

• appareil fixe dépourvu de câble d'alimentation et de fiche ou d'un autre dispositif qui assure la déconnexion du réseau, avec une dis- tance d'ouverture des contacts permettant la déconnexion com- plète dans les conditions de la catégorie de surtension III. Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux règles d'installation. Le câble de terre jaune/vert ne doit pas être interrompu par l'interrup- teur. Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

Dans cette version, les fumées et les vapeurs sont en- voyées vers l'extérieur à travers un tuyau d'évacuation. À cette fin, le raccord de sortie de la hotte doit être rac- cordé par un tuyau à une sortie extérieure. Le tuyau de sortie doit avoir :

• un diamètre égal ou supérieur à celui du raccord de la hotte.

• une légère inclinaison vers le bas (chute) dans les tronçons horizon- taux pour éviter que la condensation ne reflue dans le moteur.

• un nombre de coudes réduit au minimum (pas plus de 3)

• une longueur de conduit réduite au minimum pour éviter toute vi- bration et réduire la capacité aspirante de la hotte. Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauffés.

INSTRUCTIONS DE MONTAGE

partie réservée uniquement à un personnel qualié La hotte peut être installée selon diverses congurations. Les phases de montage génériques valent pour toutes les installations; par contre, là où il est spécié, suivre les phases correspondant à la conguration désirée. FONCTIONNEMENT QUAND FAUTIL ALLUMER LA HOTTE? Allumer la hotte au moins une minute avant de commencer à cuisiner pour canaliser les fumées et les vapeurs vers la surface d'aspiration. Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète de toutes les vapeurs et odeurs. QUELLE VITESSE CHOISIR ? I vitesse : maintient l'air pur avec de faibles consommations d'électri- cité. II vitesse: conditions normales d'utilisation. III vitesse: présence de fortes odeurs et vapeurs. IV vitesse: élimination rapide des odeurs et vapeurs. QUAND LAVER OU CHANGER LES FILTRES ? Les filtres métalliques doivent être lavés après 30 heures d'utilisation. Pour toute information supplémentaire, voir le chap. « ENTRETIEN ».

La lumière de la hotte est éteinte La lumière de la hotte est alluméeINTERRUPTEUR MOTEUR Le moteur de la hotte est éteint Le moteur est réglé à la vitesse 1 Le moteur est réglé à la vitesse 2 Le moteur est réglé à la vitesse 3 Le moteur est réglé à la vitesse 417 FRANÇAIS ENTRETIEN Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la che ou en agissant sur l'interrupteur général. Il ne faut pas utiliser de détergents contenant des substances abra- sives, acides ou corrosives, ni de chions ayant des surfaces rêches. Un entretien constant garantit un bon fonctionnement et un bon ren- dement dans le temps. Il faut accorder une attention particulière aux filtres métalliques anti- graisse : le nettoyage fréquent des filtres et de leurs supports fait en sorte que les graisses inflammables ne s'accumulent pas.

NETTOYAGE DES SURFACES EXTERNES

Il est conseillé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours afin d'éviter que les substances huileuses ou grasses ne puissent les attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic Steel ». Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en utilisant un chiffon humide légèrement imprégné d'un détergent liquide neutre ou avec de l'alcool dénaturé. Terminer le nettoyage en rinçant et en essuyant soigneusement avec des chiffons doux. Ne pas utiliser trop d'eau à proximité du tableau de com- mande et des dispositifs d'éclairage pour éviter que l'hu- midité atteigne des parties électroniques. Le nettoyage des panneaux en verre doit être effectué uniquement avec des détergents spécifiques non corrosifs ni abrasifs avec un chiffon doux. Le Fabricant décline toute responsabilité si ces instructions ne sont pas respectées.

NETTOYAGE DES SURFACES INTERNES

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte, avec des li- quides ou des solvants. Pour les parties métalliques internes, consulter le paragraphe précédent.

FILTRES MÉTALLIQUES ANTI-GRAISSE

Il est conseillé de laver souvent les filtres métalliques (au moins tous les mois) en les laissant tremper pendant une heure environ dans de l'eau bouillante avec du produit vaisselle, en évitant de les plier. Ne pas utiliser de détergents corrosifs, acides ou alcalins. Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remonter. Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériau des filtres : pour réduire cet inconvénient, utiliser des lavages à basses températures (131°F / 55°C max.). Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les instructions de montage. ÉCLAIRAGE a hotte est équipée d'un éclairage à led à haute efficacité, à basse consommation et à durée très élevée en conditions d'utilisation nor- males. En cas de panne, contacter le revendeur ou un Centre d'Assis- tance agréé pour la réparation.

ÉLIMINATION EN FIN DE VIE

Le symbole de la poubelle barrée reporté sur l'appareil en votre possession indique que le produit est un DEEE, c'est-à-dire un « Déchet dérivant d'Équipements Électriques et Électro- niques » et, par conséquent, il ne doit pas être jeté dans la poubelle non sélective (c'est-à-dire avec les « déchets urbains mixtes »), mais il doit être géré séparément afin d'être soumis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spécifique, pour enlever et éliminer en toute sécurité toute substance néfaste pour l'environne- ment et extraire les matières premières pouvant être recyclées. L'élimi- nation correcte de ce produit contribuera à sauvegarder de précieuses ressources et à éviter de potentiels effets négatifs pour la santé de l’homme et pour l'environnement, qui pourraient être causés par une élimination inappropriée des déchets. Nous vous prions de contacter les autorités locales pour de plus amples détails sur le point d'élimination désigné le plus proche. Des amendes pourraient être appliquées pour l'élimination incorrecte de ces déchets, conformément à la législation nationale. INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS DE L'UNION EUROPÉENNE La directive communautaire sur les appareils DEEE a été transposée en mode différent par chaque nation, par conséquent si l'on souhaite éli- miner cet appareil nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte. INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS QUI N'AP

PARTIENNENT PAS À L'UNION EUROPÉENNE

Le symbole de la poubelle barrée est valable seulement dans l'Union Européenne : si l'on souhaite éliminer cet appareil dans d’autres pays, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte. ATTENTION! Le Fabriquant se réserve le droit d'apporter des modifications aux appareils à tout moment et sans préavis. L’impression, la traduction et la reproduction, même partielle, du présent manuel doivent être autorisées par le Fabricant. Les informations techniques, les représentations graphiques et les spécifications présentes dans ce manuel sont indicatives et non divul- guables. La langue de rédaction du manuel est l'italien, le Fabricant n’est pas responsable d’éventuelles erreurs de transcription ou de traduction.18
