ERFFX401BB - Meuble TV ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble TV
Marque	ErgoAV
Modèle	ERFFX401BB
Capacité de poids - Étagère supérieure	200 lb (90,7 kg)
Capacité de poids - Étagère moyenne	40 lb (18,1 kg)
Capacité de poids - Étagère inférieure	75 lb (34 kg)
Capacité de poids - Tiroir	15 lb (6,8 kg)
Nombre de tiroirs	3 (selon les étapes d'assemblage)
Nombre de portes	2 (avec charnières réglables 3 voies)
Réglage de niveau	Pieds réglables
Sangles de sécurité	Trous de fixation pour sangles (optionnel)
Matériau	Panneau de particules ou MDF (estimation)
Dimensions (estimation)	Environ 120 x 40 x 60 cm (L x P x H) - non précisé
Poids du meuble	Non précisé, environ 30-40 kg
Alimentation	Aucune (meuble non électrique)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas dépasser les capacités de poids. Utiliser les sangles de sécurité pour éviter le basculement.
Pièces détachées	Contacter le service client ErgoAV pour les pièces manquantes ou endommagées.
Réparabilité	Assemblage modulaire, certaines pièces peuvent être remplacées individuellement.
Garantie	Non spécifiée, généralement 1 an

FOIRE AUX QUESTIONS - ERFFX401BB ErgoAV

Quelles sont les capacités de poids de l'étagère supérieure ?

L'étagère supérieure peut supporter jusqu'à 200 lb (90,7 kg).

Le meuble TV ErgoAV ERFFX401BB est-il livré avec des sangles de sécurité ?

Les sangles ne sont pas incluses, mais des trous de fixation sont prévus pour les sangles de sécurité optionnelles (étape 22).

Comment régler les portes si elles ne ferment pas correctement ?

Utilisez les vis de réglage des charnières : pour ajuster la porte vers le haut/bas, avant/arrière ou gauche/droite. Tournez la vis dans le sens horaire pour réduire l'écart.

Puis-je installer ce meuble sur un sol inégal ?

Oui, les pieds réglebles permettent de mettre le meuble à niveau sur un sol plat. Utilisez le niveleur fourni.

Combien de tiroirs comporte le meuble ?

D'après les instructions d'assemblage, il y a 3 tiroirs (étapes 3 à 6, 16).

Quel poids peut supporter le tiroir ?

Le poids maximum du tiroir est de 15 lb (6,8 kg).

Le meuble nécessite-t-il une alimentation électrique ?

Non, ce meuble TV est non électrique, il s'agit d'un meuble de rangement uniquement.

Comment nettoyer le meuble ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou liquides qui pourraient endommager le fini.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client ErgoAV au [phone] ou par email à [e-mail] pour obtenir des pièces de rechange.

Quel type de bois est utilisé pour ce meuble ?

Le manuel ne précise pas le matériau exact, mais il s'agit probablement de panneaux de particules ou de MDF avec un revêtement stratifié.

MODE D'EMPLOI ERFFX401BB ErgoAV

Consignes de sécurité importantes

- Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions, si vous avez des préoccupations ou des questions, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service client à [e-mail].

ATTENTION : Évitez risques de blessures et de dommages matériels !

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit. Les informations fournies dans ce document sont susceptibles d'être modifiées sans préavis.

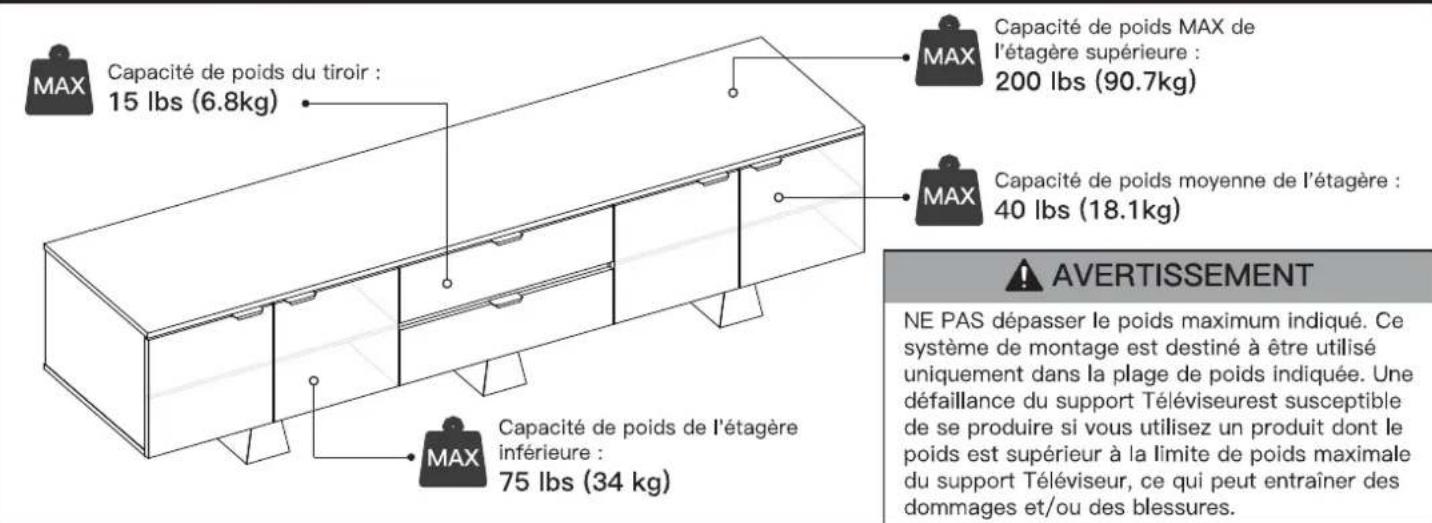

Restrictions de poids

CAPACité de poids du tiroir : 15 lbs (6.8kg) CAPACité de poids du l'étagère supérieure : 200 lbs (90.7kg) CAPACité de poids moyenne de l'étagère : 40 lbs (18.1kg) MAX MAX MAX CAPACité de poids de l'étagère inférieure : 75 lbs (34 kg) AVERTISSEMENT NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. Une défaillance du support Téléviseurest susceptible de se produire si vous utilisez un produit dont le poids est supérieur à la limite de poids maximale du support Téléviseur, ce qui peut entraîner des dommages et/ou des blessures.

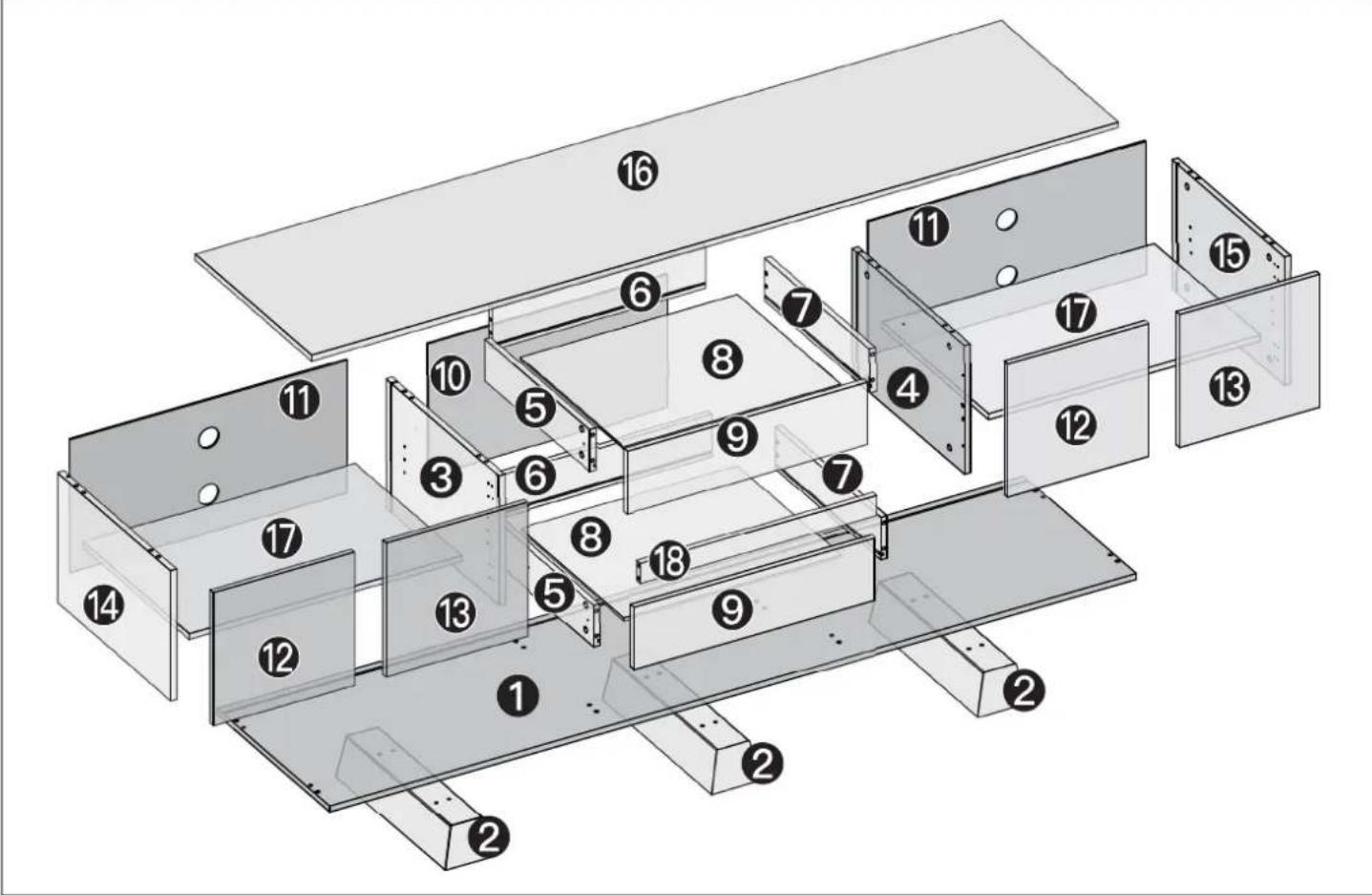

Pièces et matériel fournis

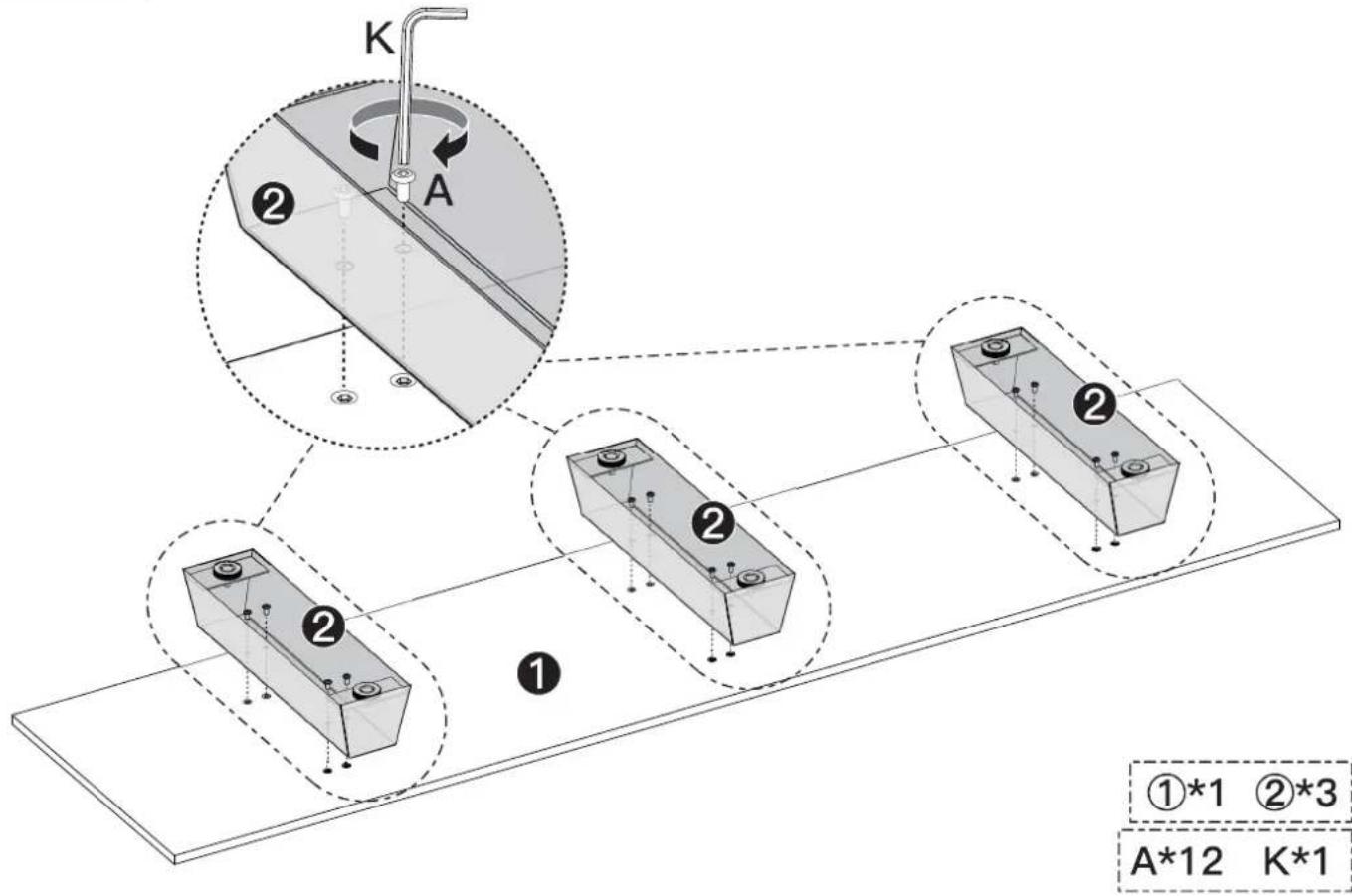

Installez la pièce 2 sur la pièce 1 en utilisant le boulon [A] et utilisez la clé Allen [J] pour serrer.

K ② A ① ①*1 ②*3 A*12 K*1

Étape 2

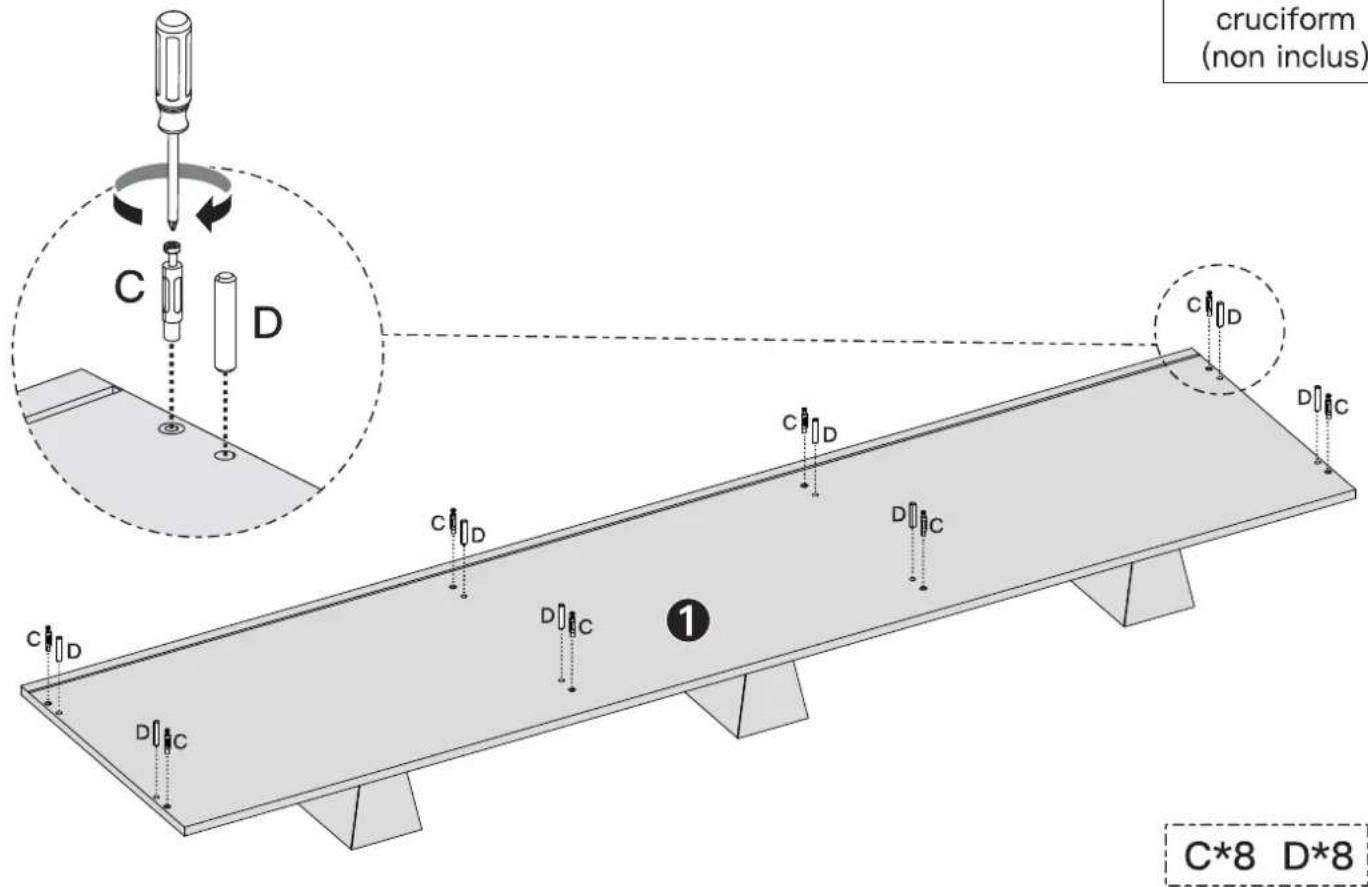

Installez [C], [D] sur la partie 1 comme montré ci-dessous. Utilisez le tournevis Phillips pour serrer la pièce [C].

Tournevis cruciform (non inclus)

cruciform (non inclus) C D C D C D D C C D C*8 D*8

Étape 3

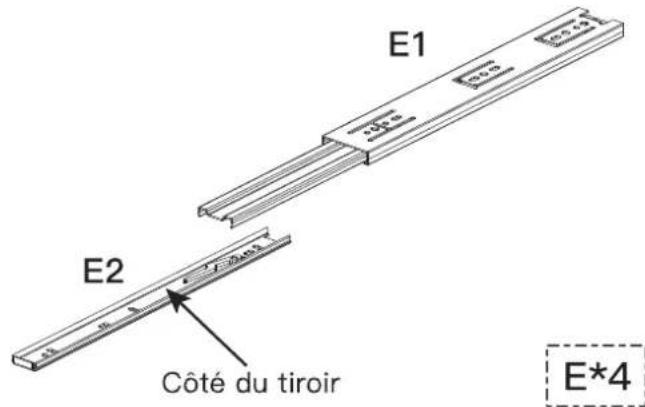

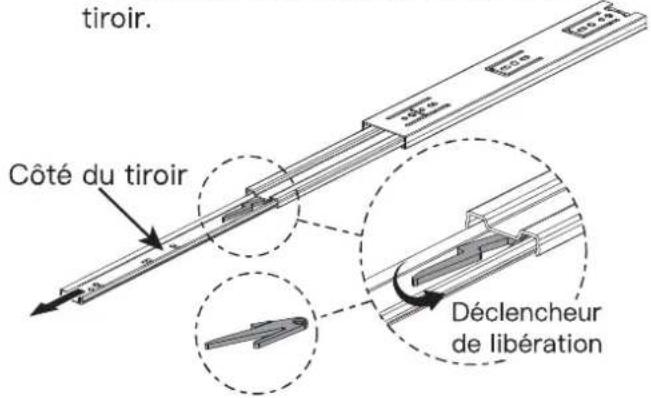

Préparer la glissière du tiroir. Répéter les étapes jusqu'à ce que les 4 glissières soient préparées.

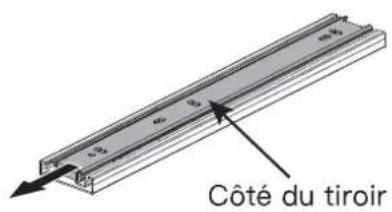

3-1 Déployer le côté du tiroir.

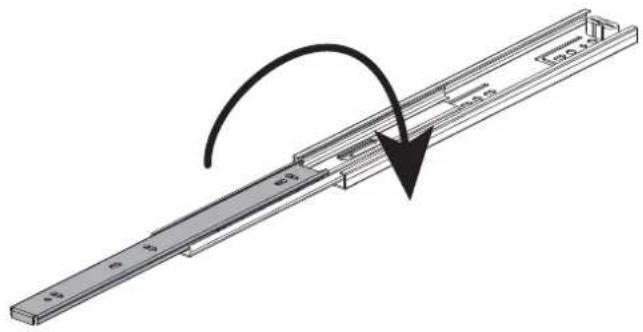

3-2 Retourner la glissière du tiroir.

Côté du tiroir

3-3 Faites progresser la gâchette tel qu'indiqué ci-dessous tout en tirant sur le côté du tiroir.

3-4 Séparez le côté du tiroir de l'ensemble de la glissière du tiroir.

tiroir. Côté du tiroir Déclencheur de libération

E1 E2 Côté du tiroir E*4

Étape 4

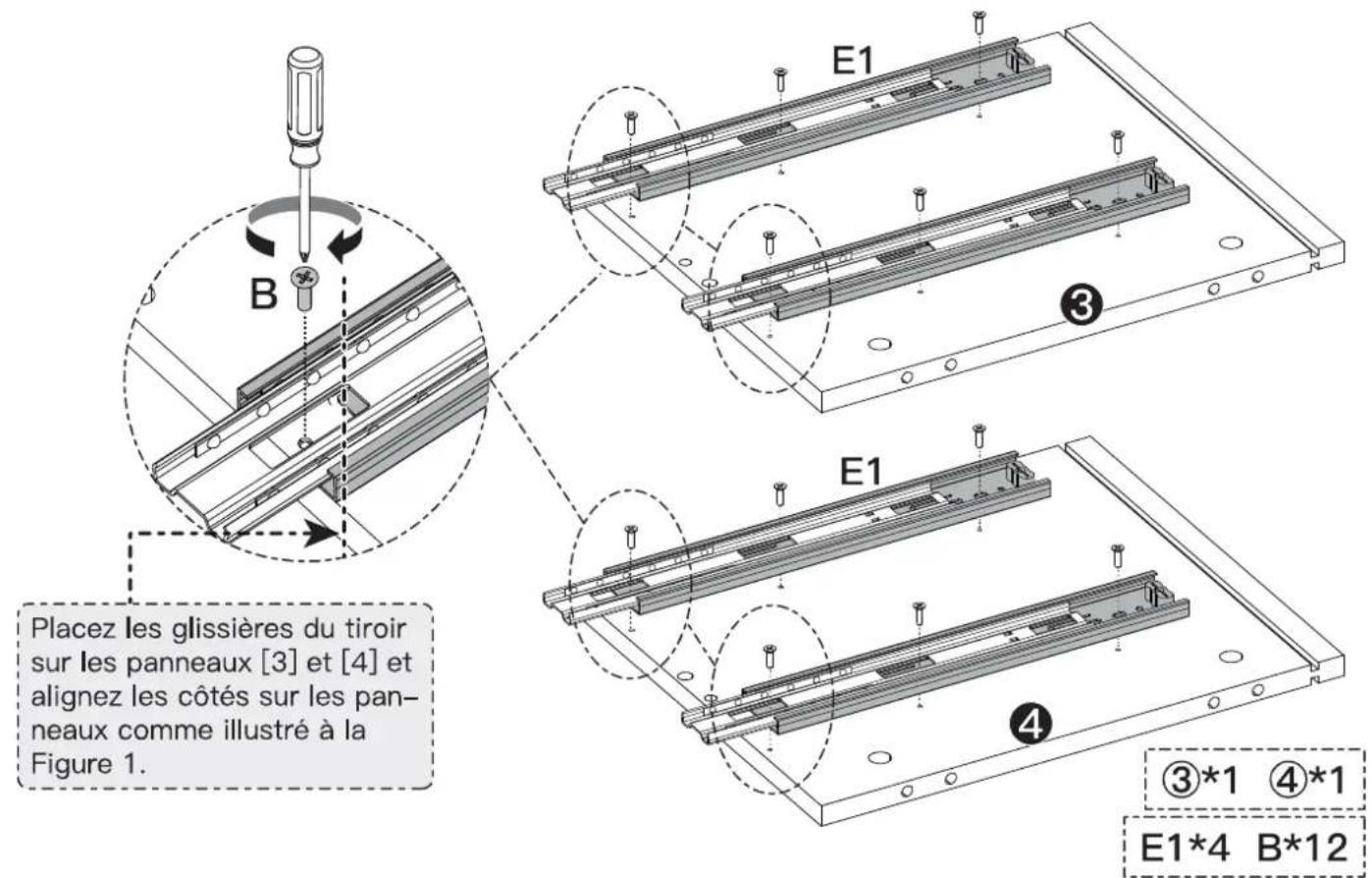

Installez [E1] sur le côté avec les trous de vis de la partie 3 et de la partie 4 en utilisant la vis [B].

E1 B Placez les glissières du tiroir sur les panneaux [3] et [4] et alignez les côtés sur les pan- neaux comme illustré à la Figure 1. E1 ③ ④ ③*1 ④*1 E1*4 B*12

Étape 5

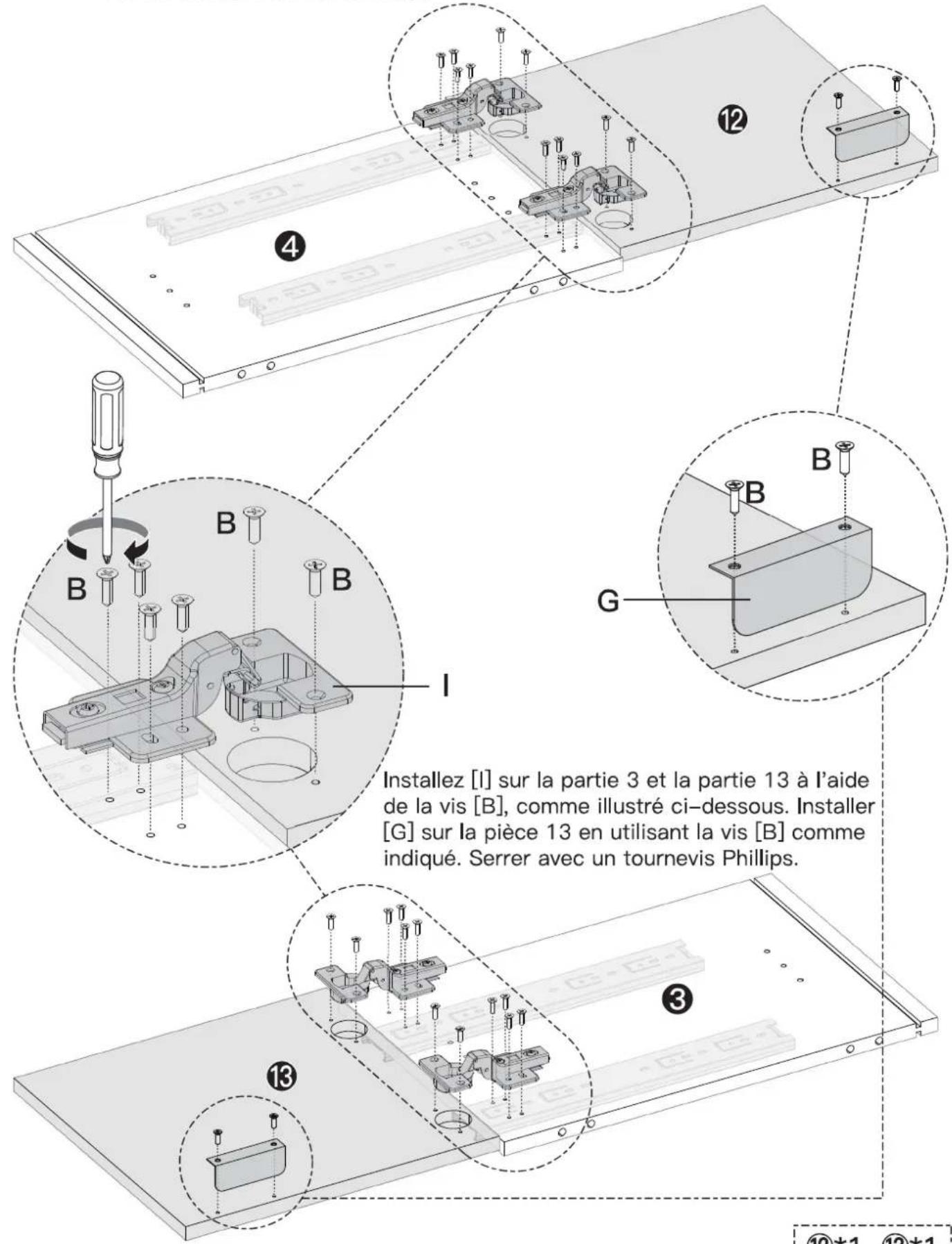

Installez [I] sur la partie 4 et la partie 12 à l'aide de la vis [B], comme illustré ci-dessous. Installer [G] sur la pièce 12 en utilisant la vis [B] comme indiqué. Serrer avec un tournevis Phillips.

12 4 B B B B G Installez [I] sur la partie 3 et la partie 13 à l'aide de la vis [B], comme illustré ci-dessous. Installer [G] sur la pièce 13 en utilisant la vis [B] comme indiqué. Serrer avec un tournevis Phillips. 3 13 12*1 12*1

⑫*1 ⑬*1

B*28 G*2 I*4

Étape 6

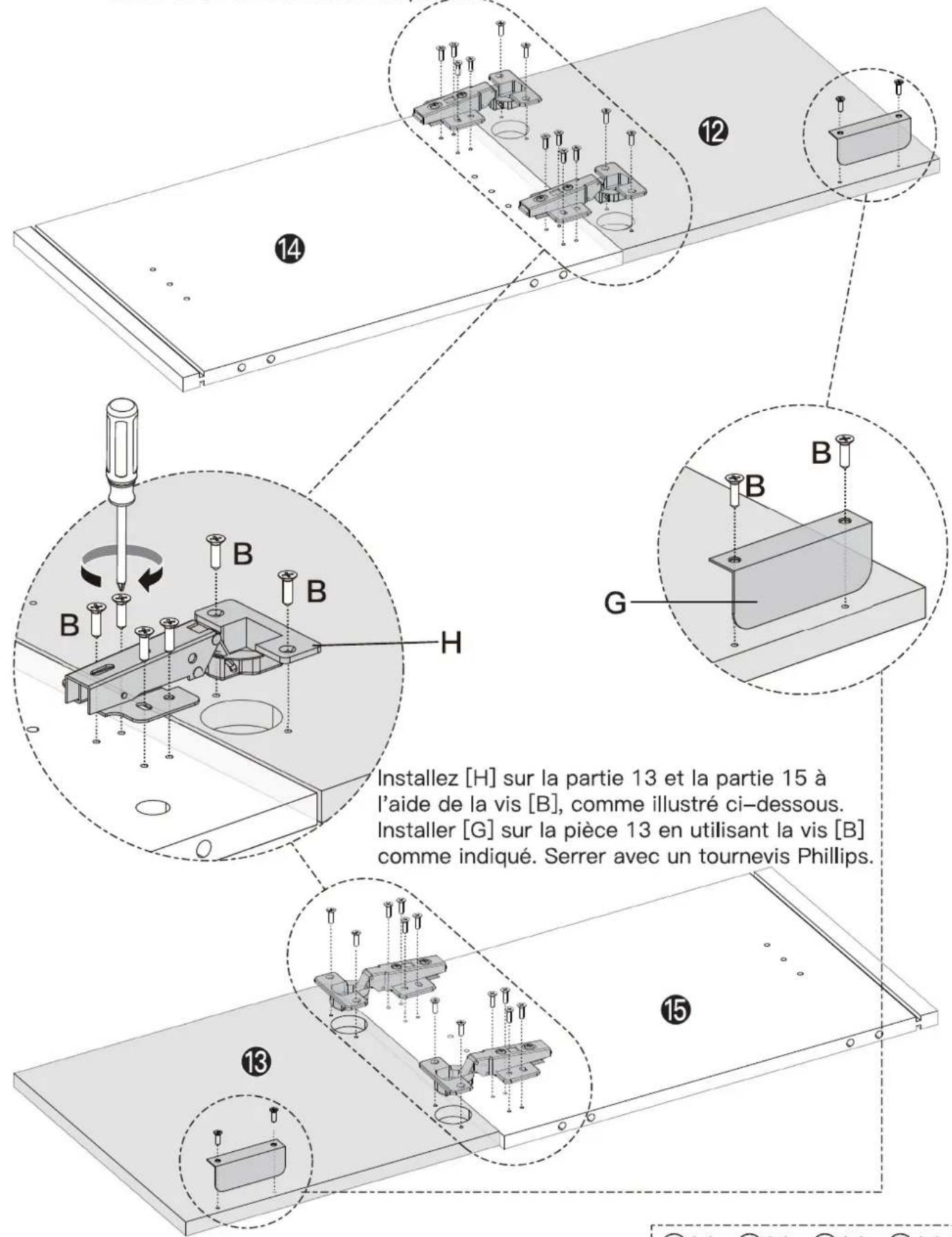

Installez [H] sur la partie 12 et la partie 14 à l'aide de la vis [B], comme illustré ci-dessous. Installer [G] sur la pièce 12 en utilisant la vis [B] comme indiqué. Serrer avec un tournevis Phillips.

14 12 B B B B H G Installez [H] sur la partie 13 et la partie 15 à l'aide de la vis [B], comme illustré ci-dessous. Installer [G] sur la pièce 13 en utilisant la vis [B] comme indiqué. Serrer avec un tournevis Phillips. 13 15

⑫*1 ⑬*1 ⑭*1 ⑮*1

B*28 G*2 H*4

Étape 7

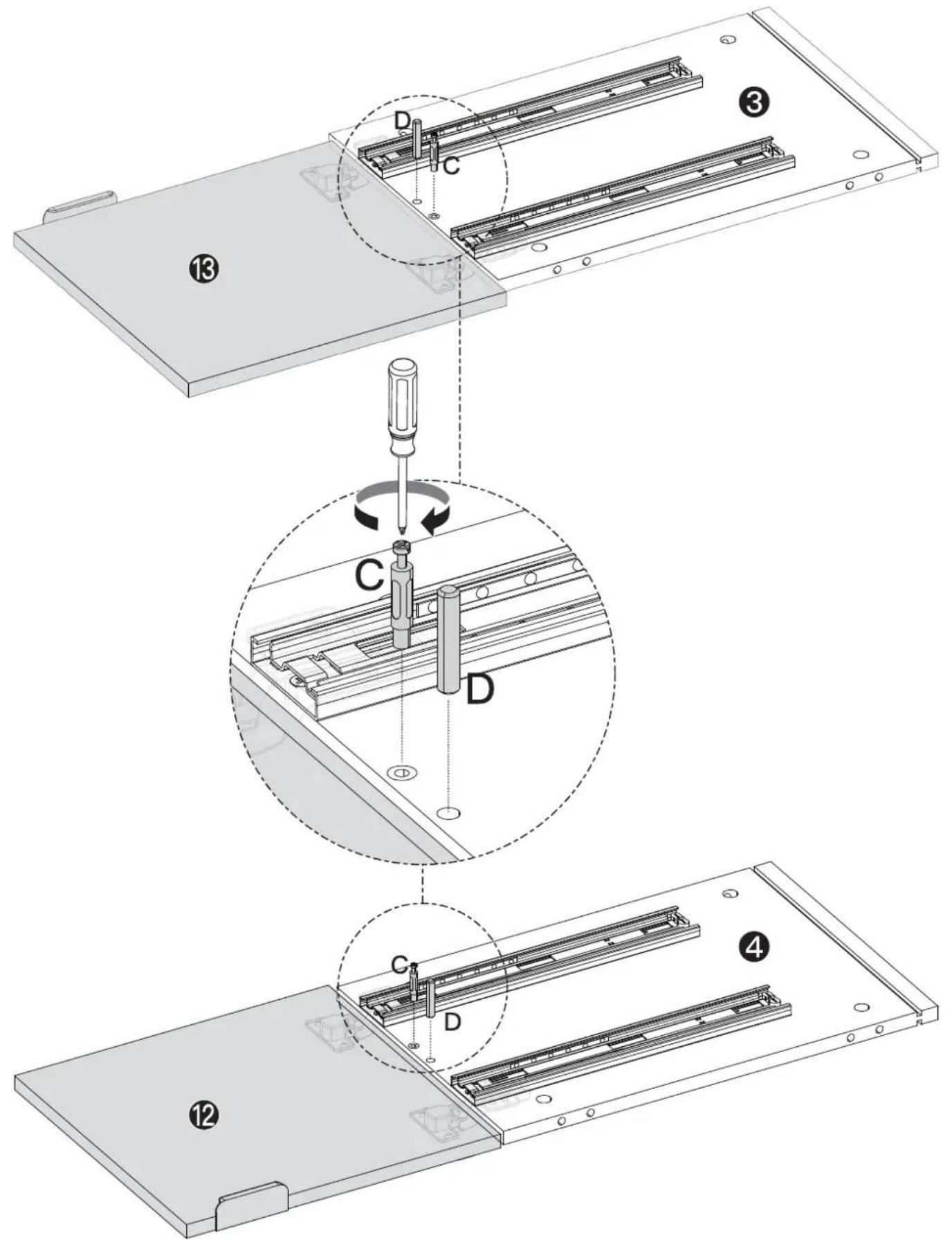

Insérez [D] dans la partie 3 et la partie 4, assurez-vous qu'elles sont bien en place. Installez [C] dans la partie 3 et la partie 4 et serrez en utilisant le tournev-is Phillips.

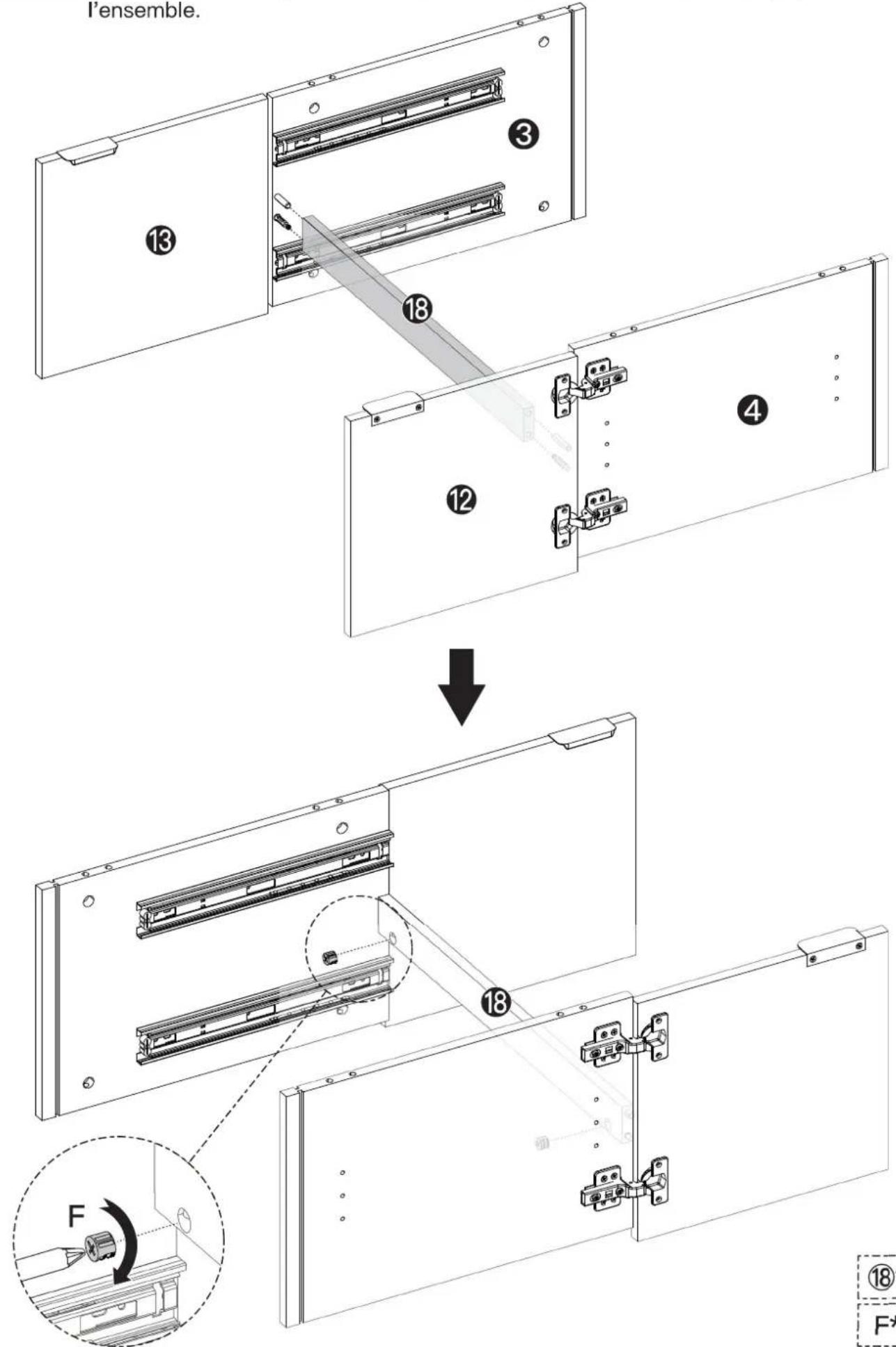

Glissez la partie 3 et la partie 4 dans la partie 18 comme montré ci-dessous. Insérez [F] dans la partie 18 et serrez en utilisant le tournevis Phillips pour fixer l'ensemble.

l'ensemble. 13 3 18 12 4 ↓ 18 F 18 F*

Étape 9

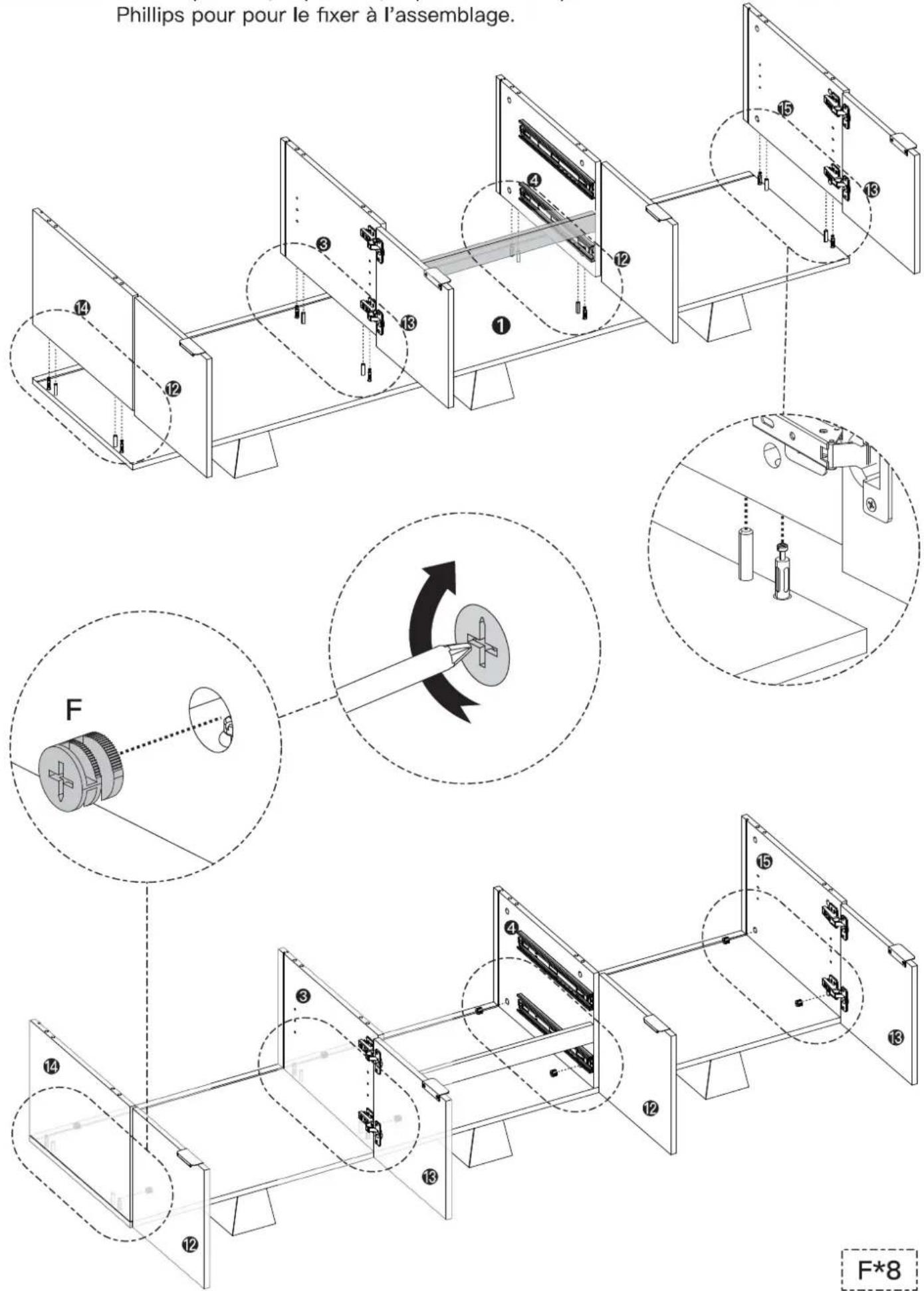

Installez les pièces installées à l'étape précédente sur la partie 1, et Insérez [F] dans la partie 3, la partie 4, la partie 14 et la partie 15 et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

Phillips pour pour le fixer à l'assemblage. F F*8

Étape 10

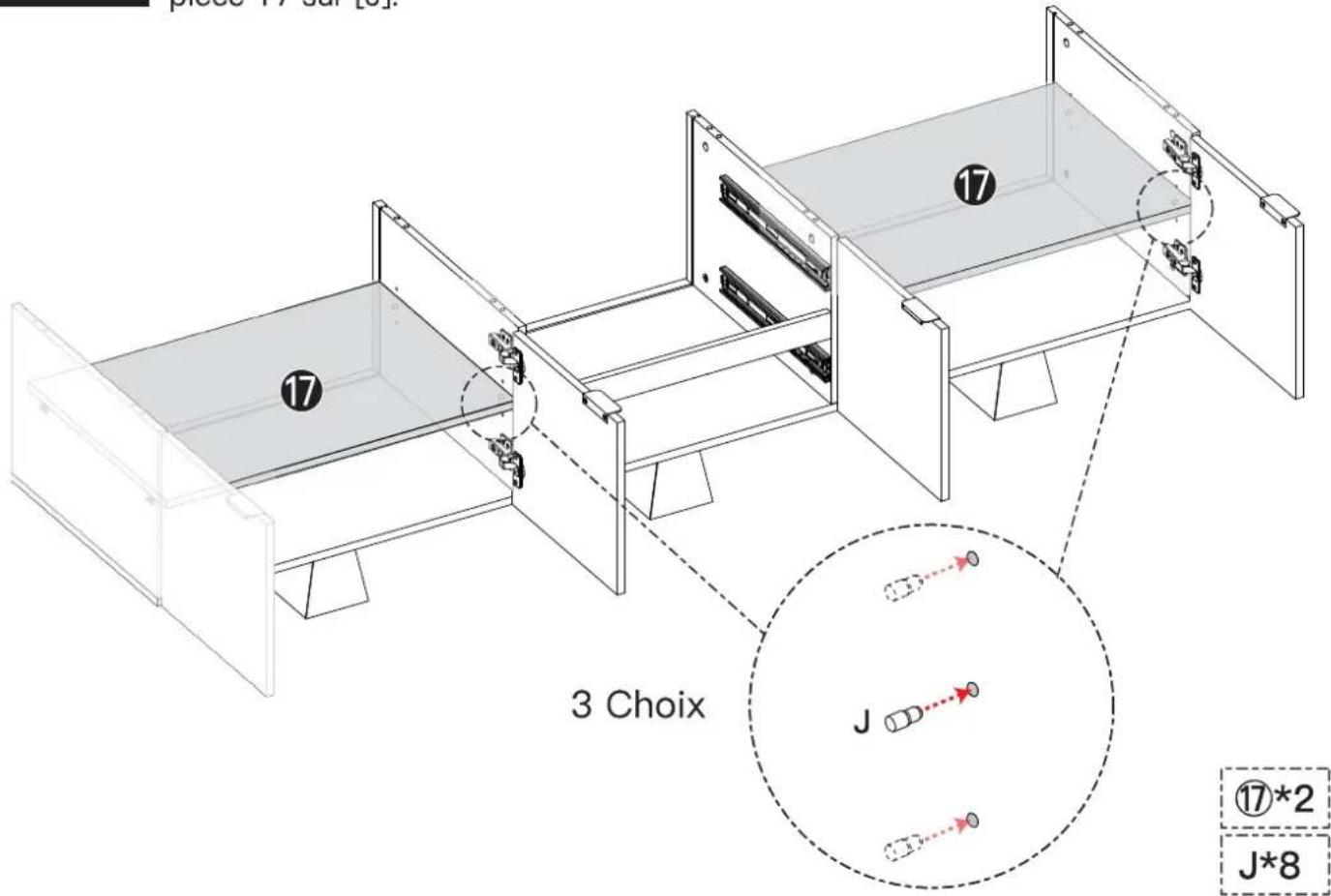

Après avoir installé [J] sur les deux côtés du meuble de Télévision, placez la pièce 17 sur [J].

piece 17 sal [5]. ⑰ ⑰ ⑰ 3 Choix ⑰*2 J* J*8

Étape 11

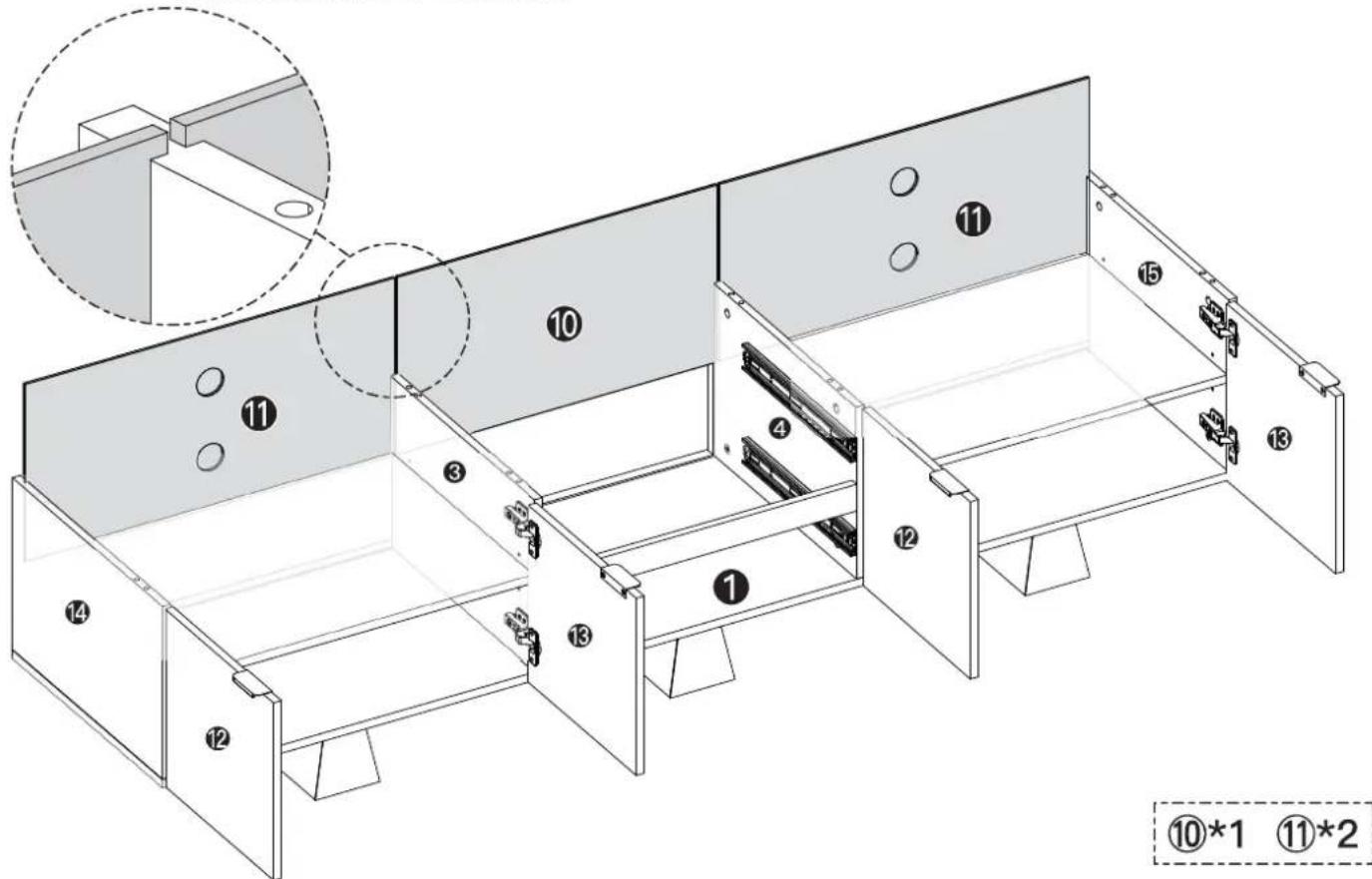

Faites glisser la partie 10 et la partie 11 dans la rainure de la partie 1 tout en les alignant avec la rainure de la partie 3, la partie 4, la partie 14 et la partie 15, comme illustré ci-dessous.

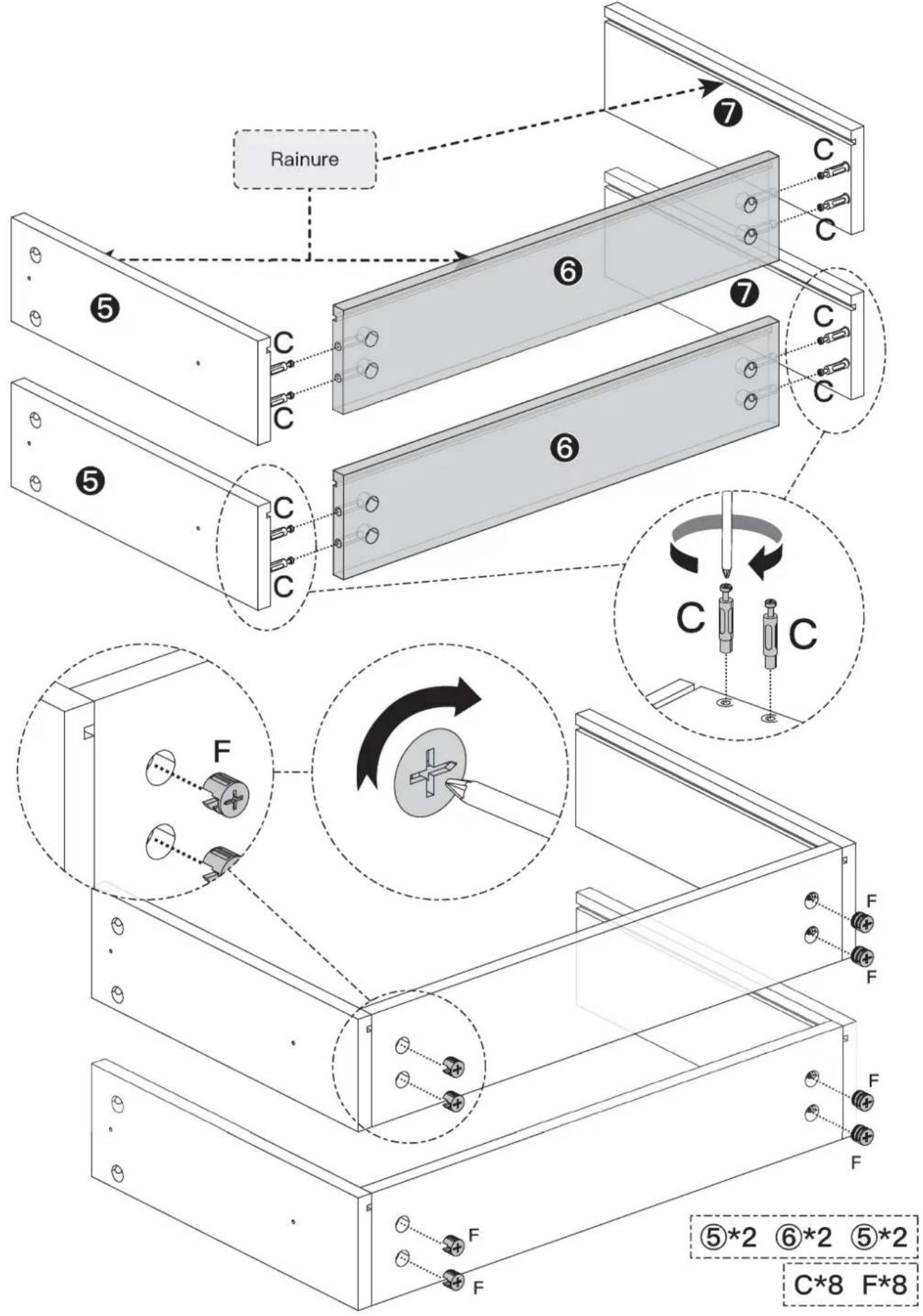

Instalar [C] en Partie 5 et Partie 7 comme montré ci-dessous. Serrez avec le tournevis Phillips. Assemblez la partie 5, la partie 6 et la partie 7 comme indiqué. Insérez [F] dans la partie 6 comme indiqué et serrez avec un tournevis Philips.

Rainure ⑤⑥⑦ ⑤⑥ ⑤*2 ⑥*2 ⑤*2 C*8 F*8

Étape 13

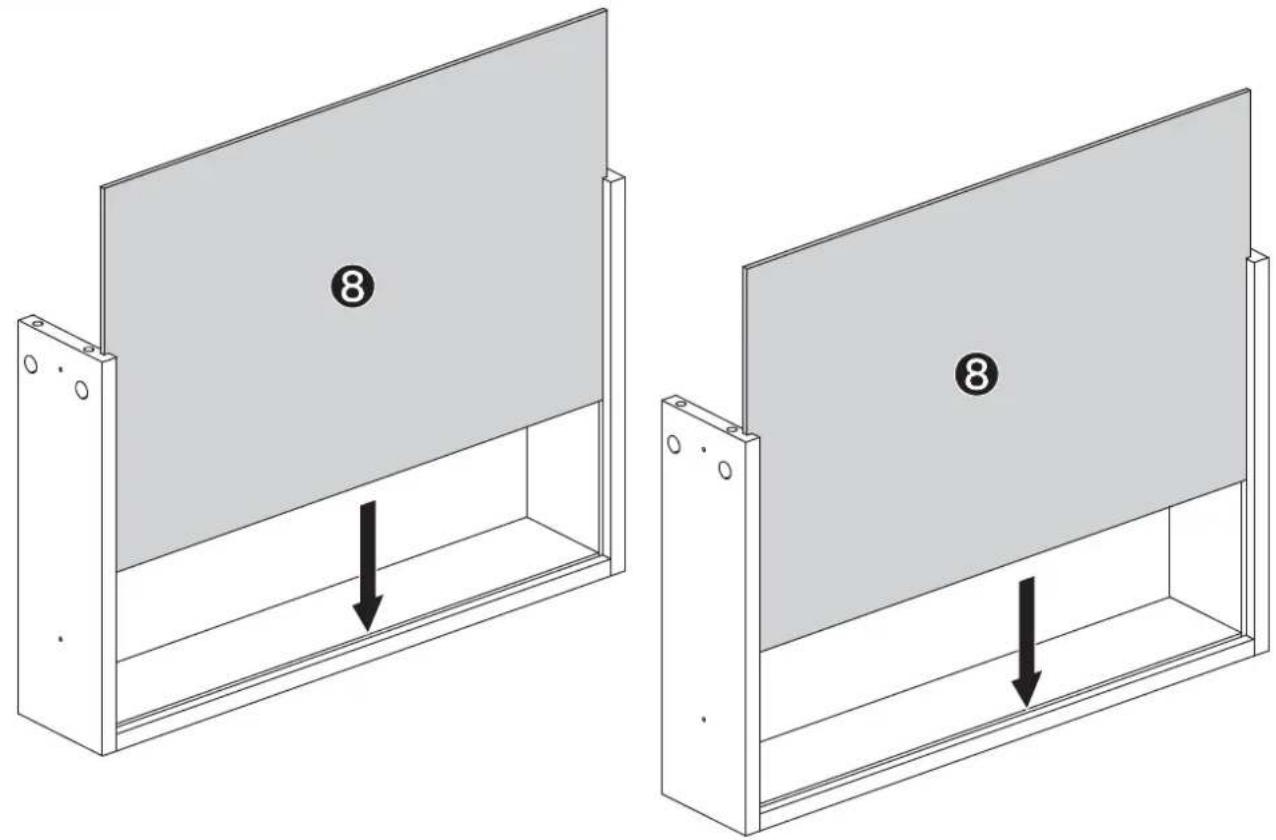

Installez la partie 8 dans celles assemblées à l'étape précédente.

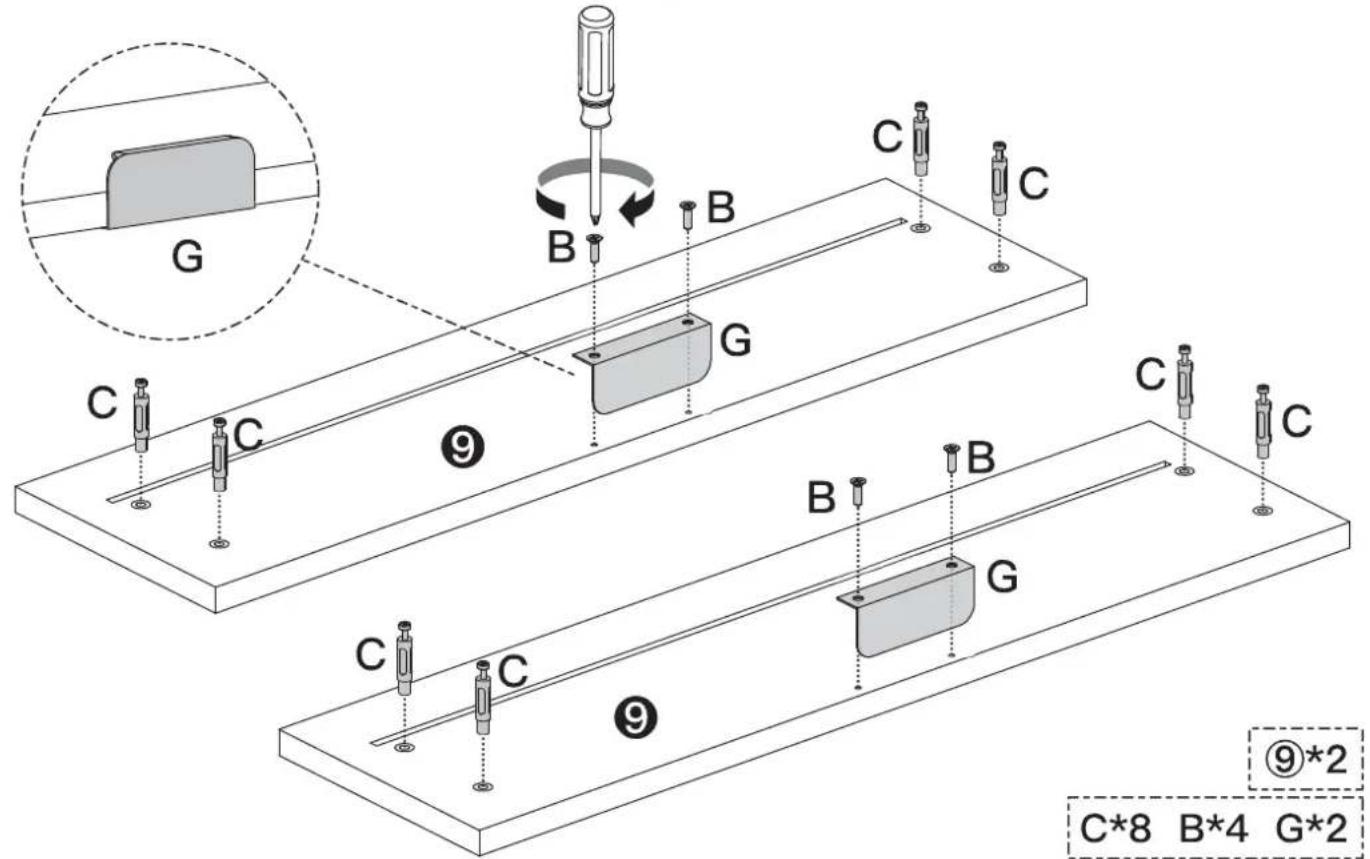

Installez [C] sur la pièce 9 aux endroits indiqués ci-dessous. Serrez avec un tournevis Phillips. Attachez [G] à la pièce 9 et fixez-la avec la vis [B] comme illustré. Serrez avec un tournevis Philips.

G B C C C G ⑨ B B C C C G ⑨*2 C*8 B*4 G*2

Étape 15

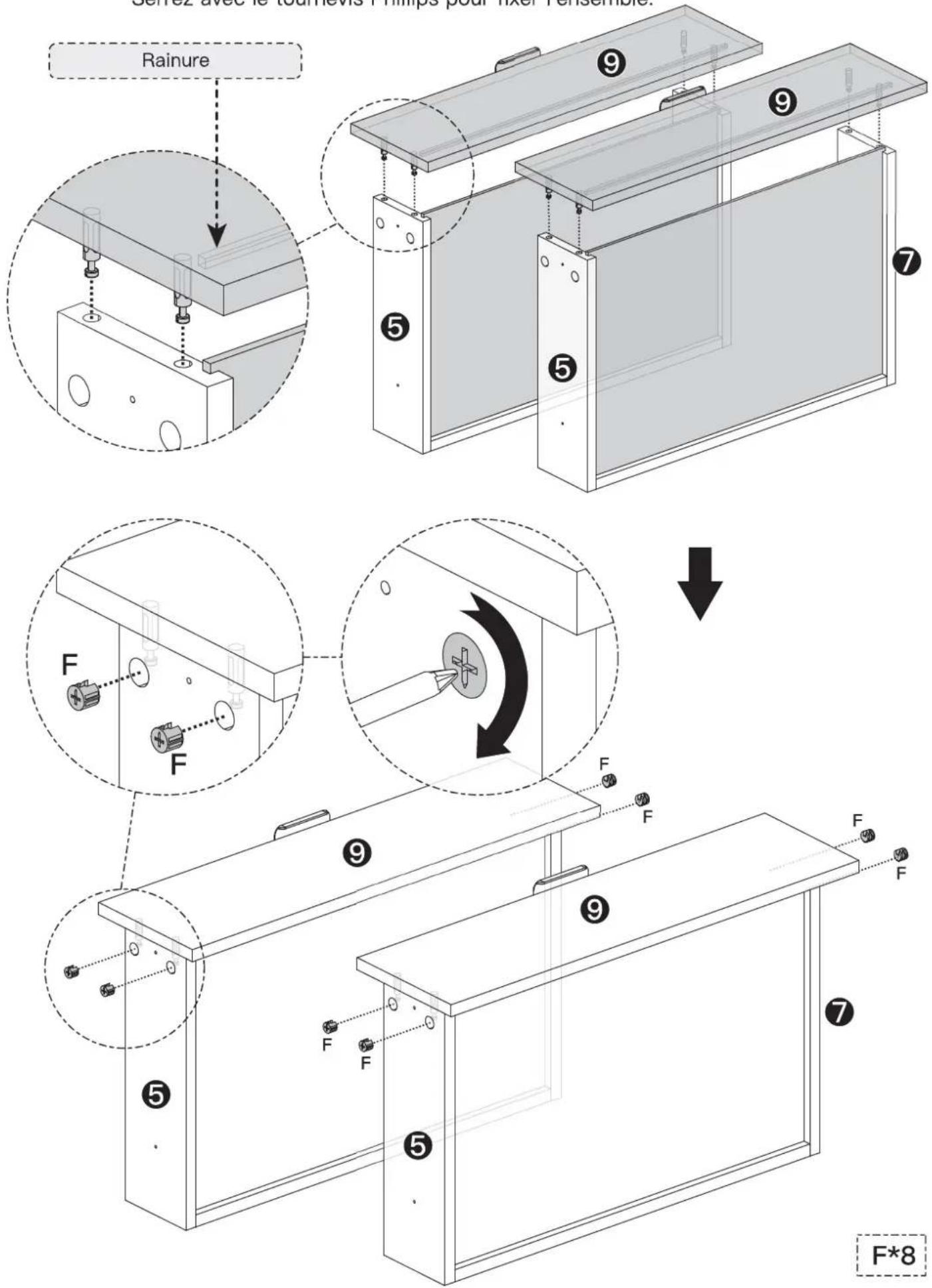

En faisant attention à l'orientation de la rainure, installez la pièce 9 sur le produit terminé à l'étape 13. Insérez [F] dans les trous de la partie 5 et de la partie 7. Serrez avec le tournevis Phillips pour fixer l'ensemble.

Serréz avces is teamovis Philippe pour fixer Pensemble. Rainure F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F 5 9 9 7 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5

Étape 16

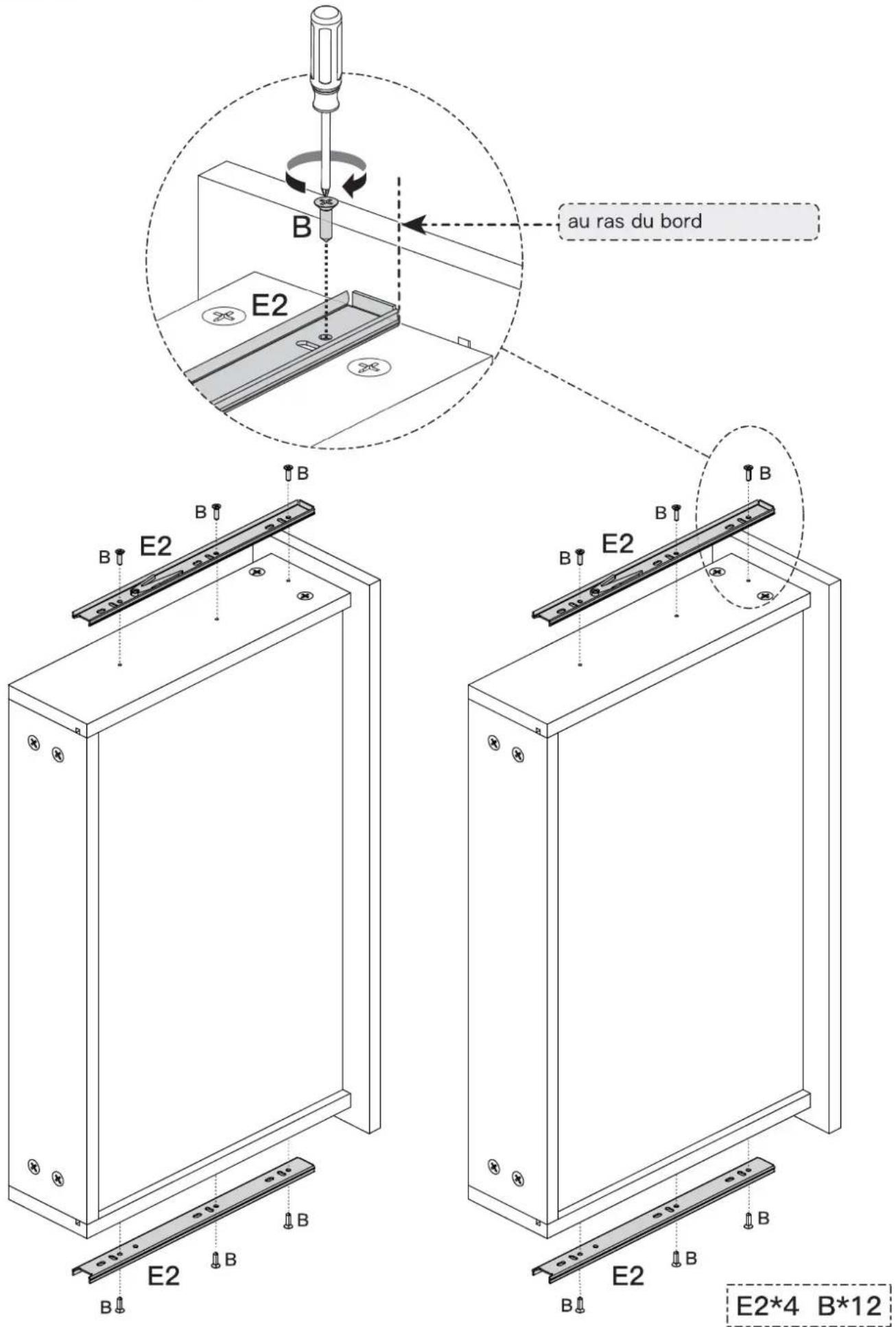

Installez [E2] sur la pièce terminée à l'étape précédente avec la vis [B] et serrez avec un tournevis Phillips.

E2*4 B*12

Étape 17

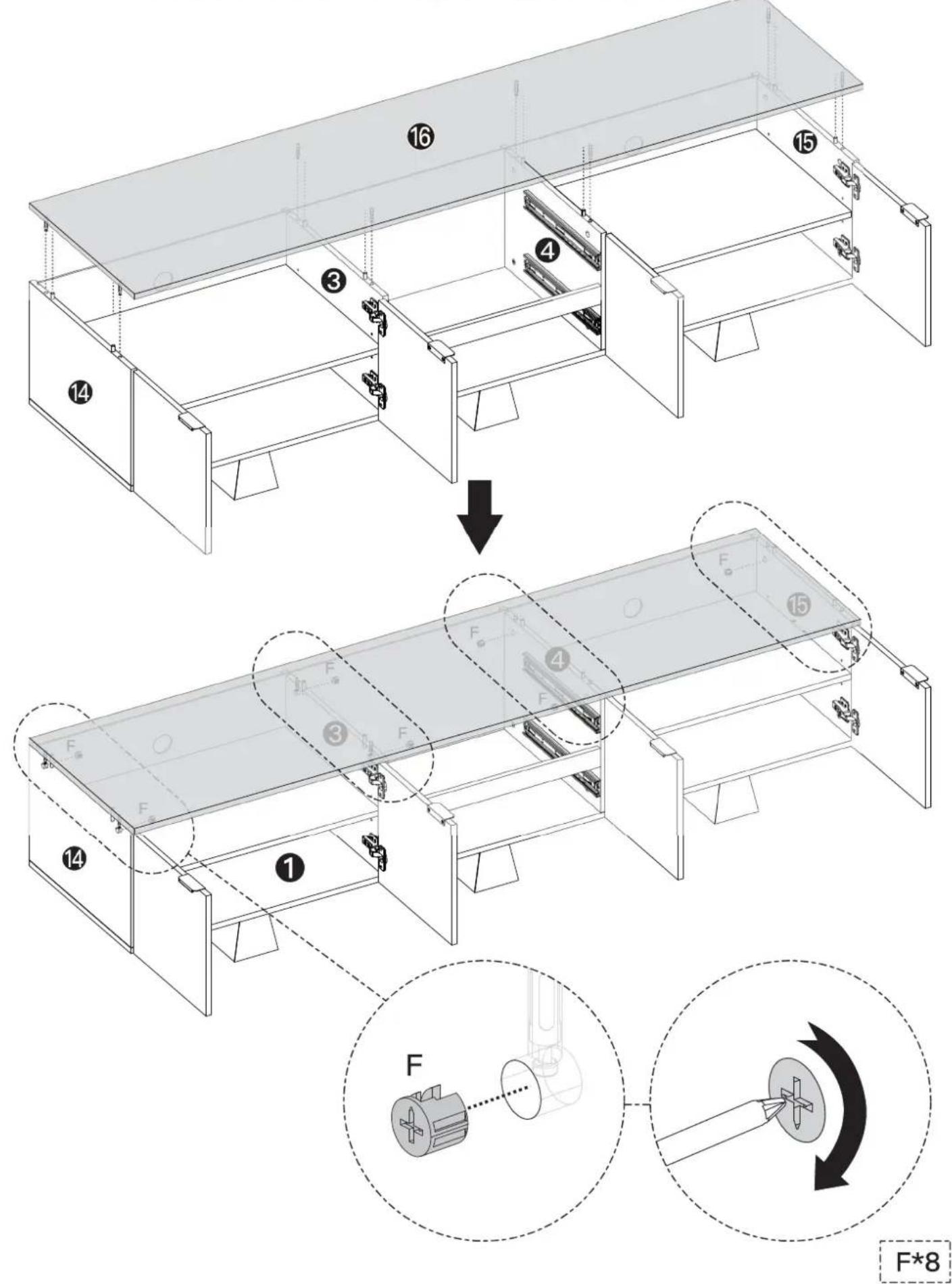

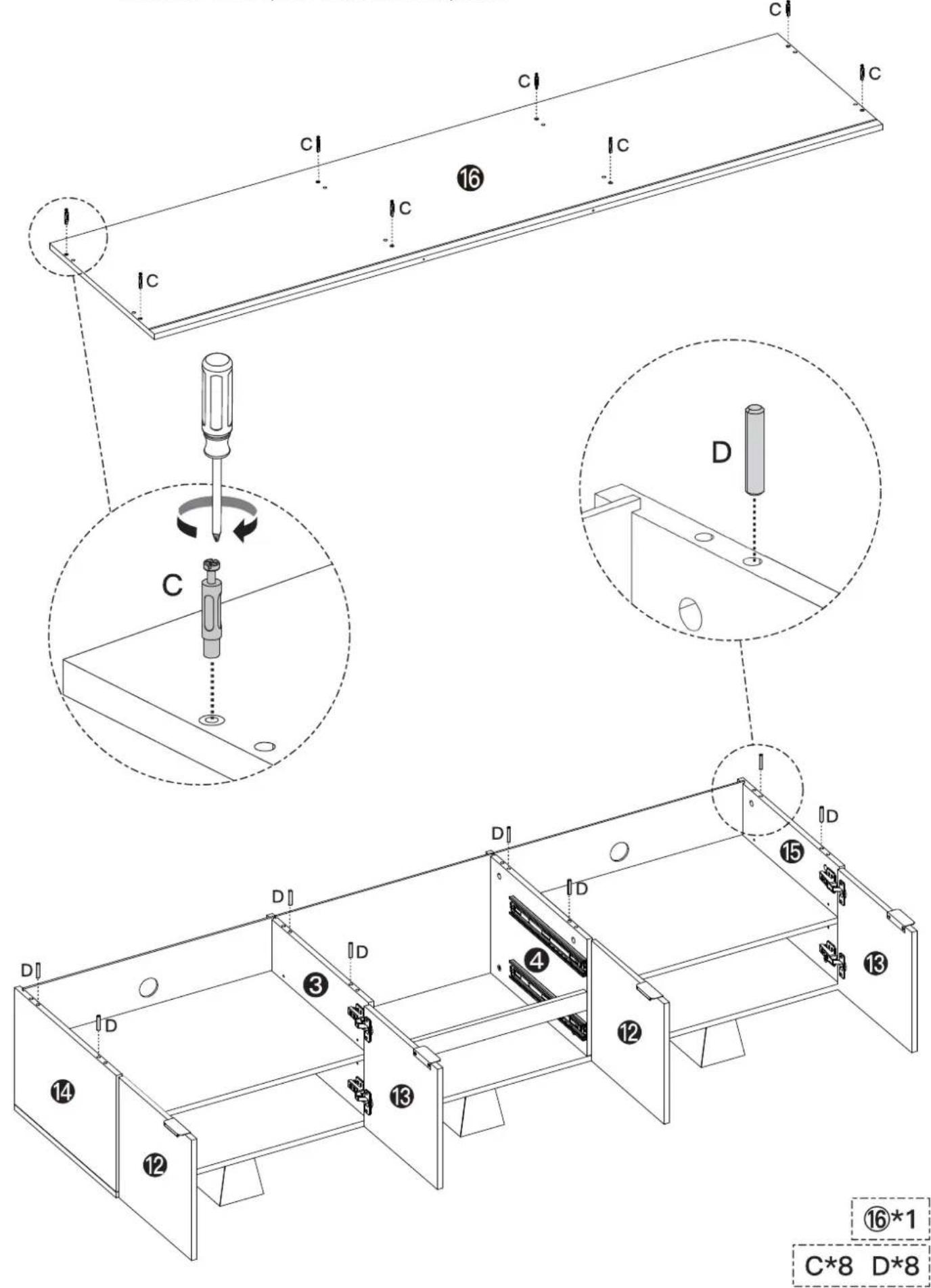

Installez [C] sur la pièce 16 et serez-la en utilisant un tournevis Phillips. Insérez [D] dans la partie 3, la partie 4, la partie 14 et la partie 15 comme montré assurez-vous qu'ils sont bien en place.

Retournez et installez la pièce 16 sur la partie 3, la partie 4, la partie 14 et la partie 15. Insérez [F] dans la partie 3, la partie 4, la partie 14 et la partie 15 et serrez avec un tournevis Phillips pour pour le fixer à l'assemblage.

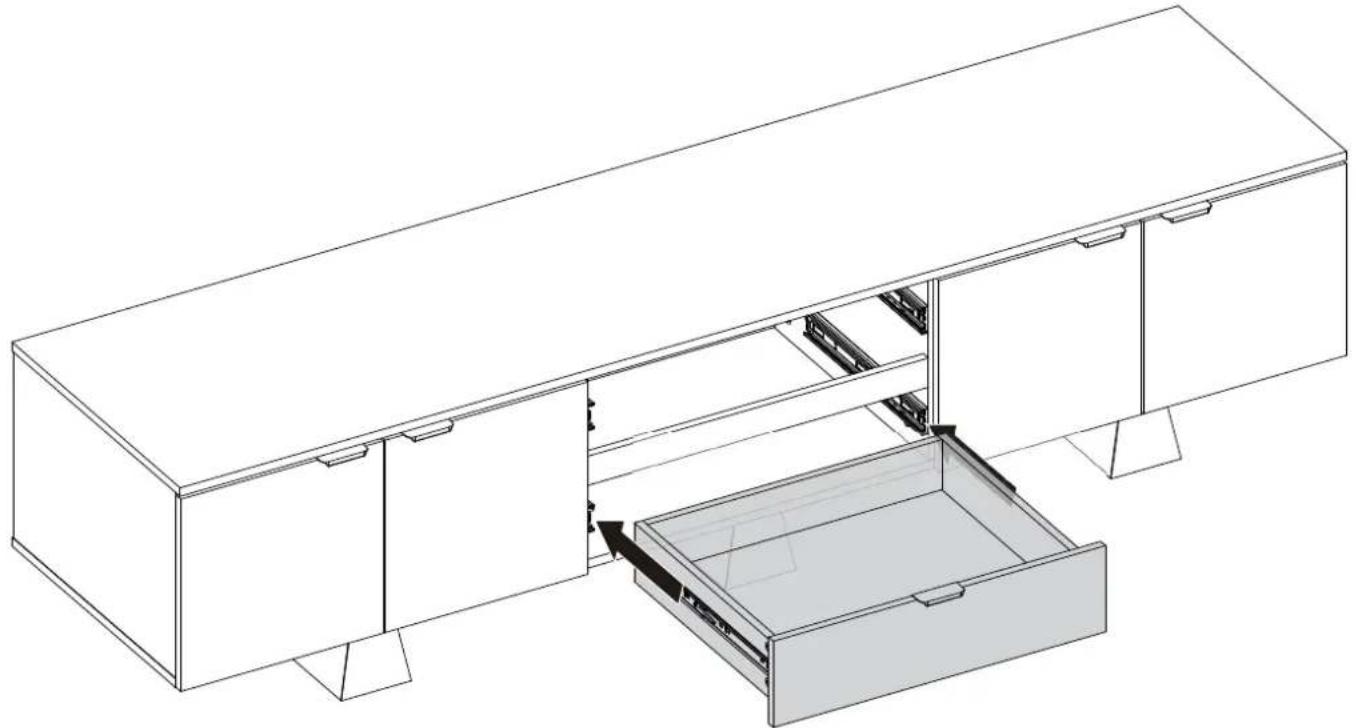

Après avoir aligné les rails, fixez le tiroir dans le meuble de Télévision terminé.

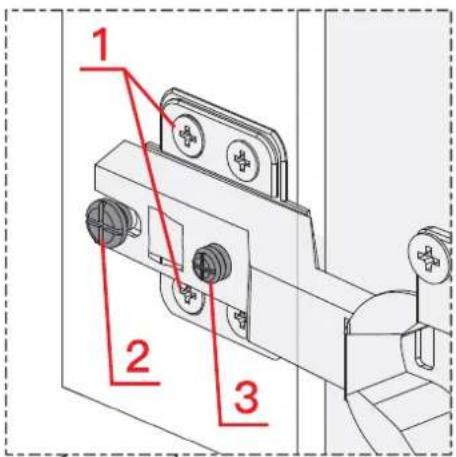

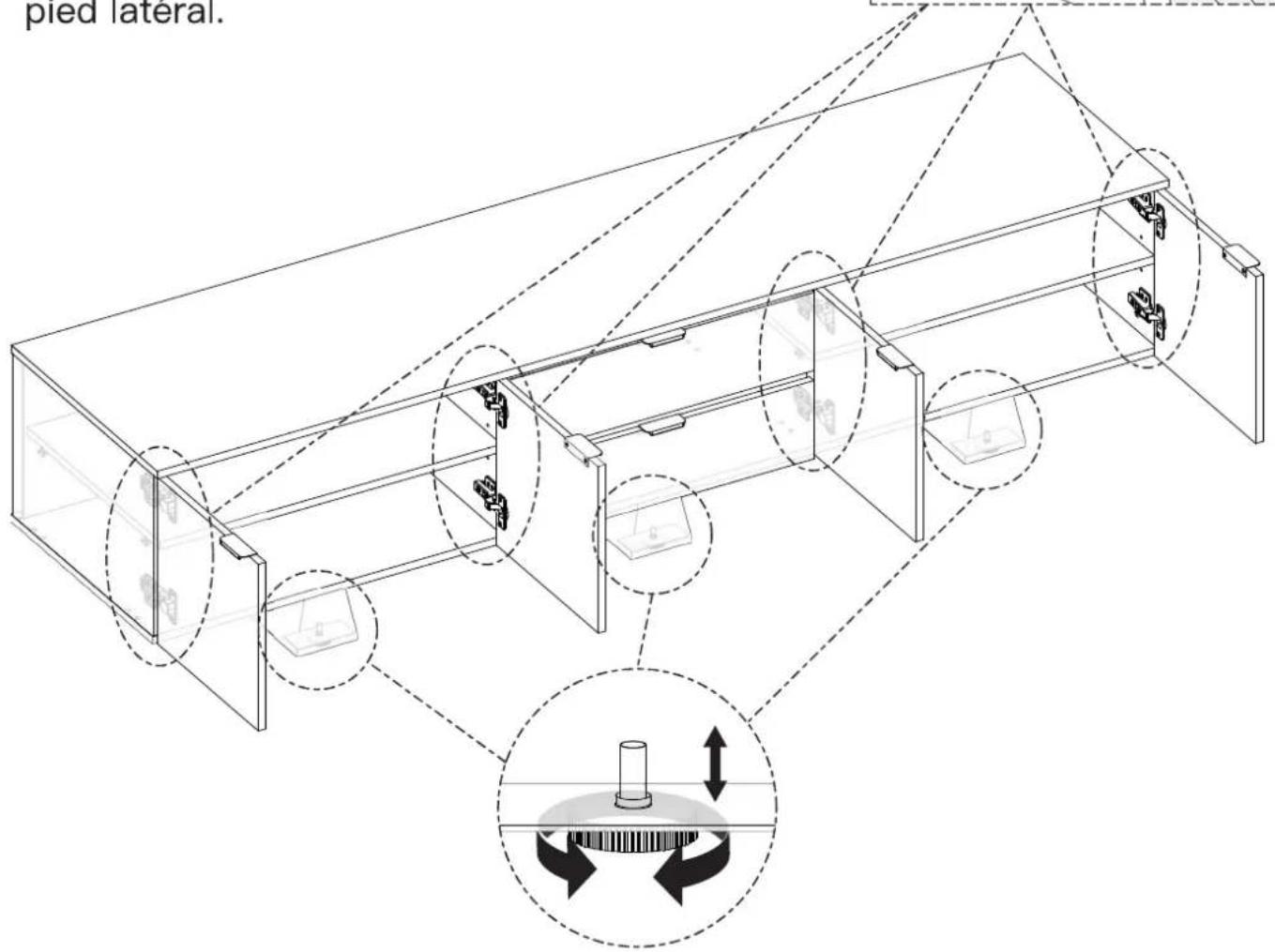

Ouvrez et fermez les portes afin de vous assurer qu'elles sont bien alignées et se ferment correctement. Si vous vous rendez compte que les portes doivent être légèrement ajustées, tournez la vis appropriée, comme illustré. La charnière réglable à trois voies peut être utilisée afin d'aligner parfaitement les portes :

1. Pour ajuster la porte vers le haut ou vers le bas.
2. Pour ajuster la porte vers l'avant ou l'arrière.
3. Pour ajuster la porte vers la droite ou la gauche.
   Tournez la Vis de réglage dans le sens des ai-guilles d'une montre afin de réduire l'écart entre la porte et le pied latéral.

Tournez la vis de réglage dans le sens antiho- raire afin d'agrandir l'espace entre la porte et le pied latéral.

1 2 3

pied lateral.

REMARQUE : Si l'appareil n'est pas à niveau sur un sol plat, vous pouvez régler le niveleur pour le mettre au point.

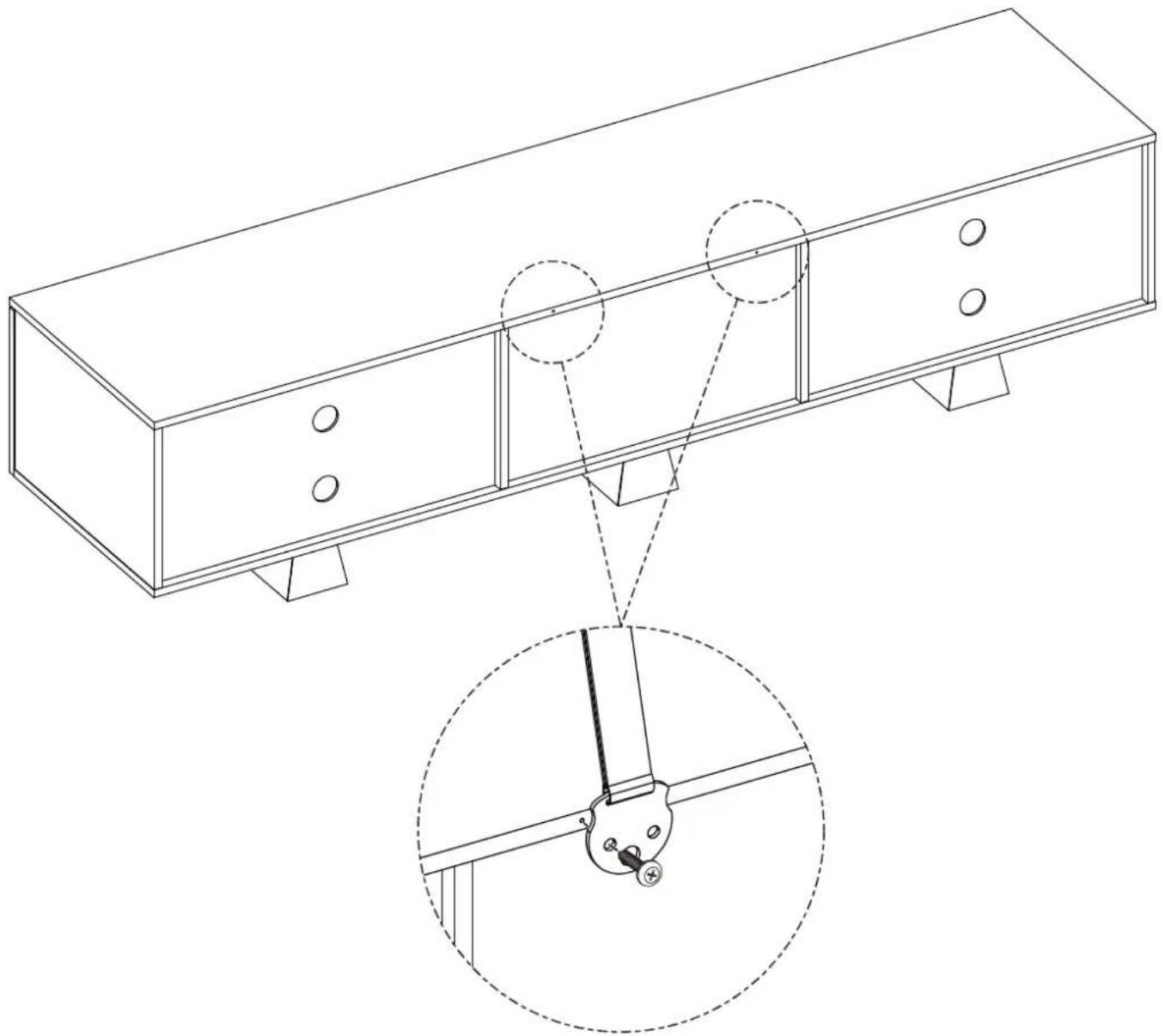

Étape 22 (Optionnel)

Les trous sont les points de connexion pour les sangles de sécurité des supports TV de table ErgoAV™.

REMARQUE : Utilisez le matériel du support de table pour téléviseur pour le fixer au support de téléviseur.
