TA 2.1 KNX - Interface domotique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Actionneur KNX
Capacité de charge	2.1 kW
Alimentation	230 V AC
Protocole de communication	KNX
Applications	Contrôle d'éclairage, gestion de l'énergie
Installation	Montage sur rail DIN
Dimensions	Standard rail DIN
Température de fonctionnement	-5 à +45 °C
Maintenance	Vérification régulière des connexions et de l'état des composants
Sécurité	Conforme aux normes de sécurité électrique
Garantie	2 ans

FOIRE AUX QUESTIONS - TA 2.1 KNX THEBEN

Comment installer le THEBEN TA 2.1 KNX ?

Pour installer le THEBEN TA 2.1 KNX, suivez les instructions fournies dans le manuel d'installation. Assurez-vous que l'alimentation est coupée avant de procéder à l'installation.

Quels types de dispositifs peuvent être contrôlés avec le THEBEN TA 2.1 KNX ?

Le THEBEN TA 2.1 KNX peut contrôler divers dispositifs d'éclairage, de chauffage et de ventilation compatibles avec le protocole KNX.

Comment configurer le THEBEN TA 2.1 KNX ?

La configuration du THEBEN TA 2.1 KNX se fait via un logiciel de programmation compatible KNX. Vous devrez définir les paramètres selon vos besoins spécifiques.

Que faire si le THEBEN TA 2.1 KNX ne répond pas ?

Si le THEBEN TA 2.1 KNX ne répond pas, vérifiez d'abord l'alimentation et les connexions. Assurez-vous également que le dispositif est correctement configuré dans le système KNX.

Le THEBEN TA 2.1 KNX est-il compatible avec d'autres systèmes domotiques ?

Le THEBEN TA 2.1 KNX est conçu pour fonctionner principalement avec le protocole KNX. Pour l'intégration avec d'autres systèmes, des passerelles spécifiques peuvent être nécessaires.

Quelle est la garantie du THEBEN TA 2.1 KNX ?

La garantie du THEBEN TA 2.1 KNX est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le revendeur.

Comment effectuer une mise à jour du firmware du THEBEN TA 2.1 KNX ?

Les mises à jour du firmware doivent être effectuées via le logiciel de programmation KNX. Consultez le site web de Theben pour les dernières mises à jour disponibles.

Où trouver des pièces de rechange pour le THEBEN TA 2.1 KNX ?

Les pièces de rechange pour le THEBEN TA 2.1 KNX peuvent être commandées auprès de votre revendeur Theben local ou via le site web officiel de Theben.

Le THEBEN TA 2.1 KNX peut-il être utilisé à l'extérieur ?

Le THEBEN TA 2.1 KNX est conçu pour une utilisation en intérieur. Pour une utilisation extérieure, veuillez consulter les spécifications du produit ou contacter le fabricant.

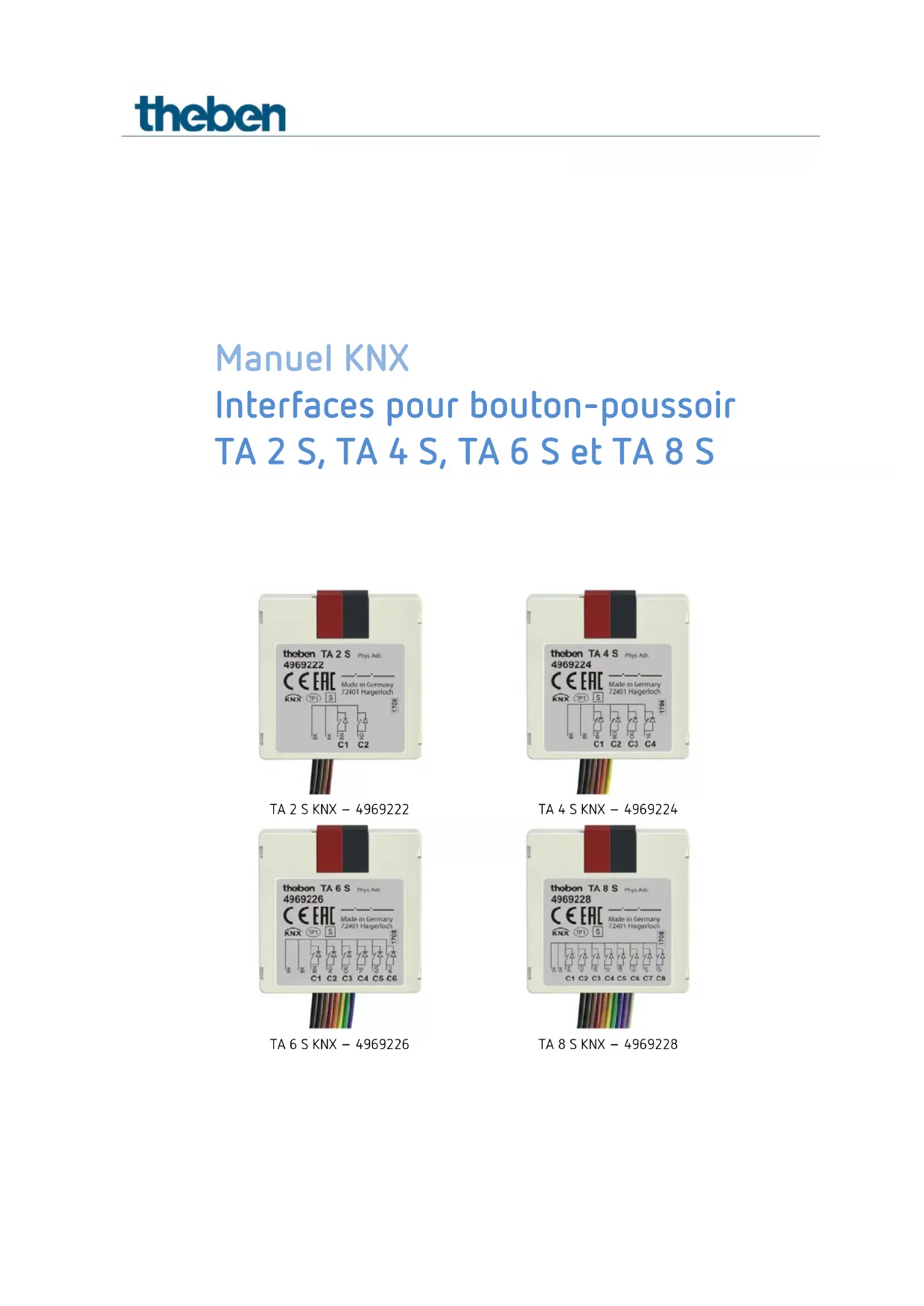

MODE D'EMPLOI TA 2.1 KNX THEBEN

Interfaces pour bouton-poussoir TA 2 S, TA 4 S, TA 6 S et TA 8 S

Table des matieres

1 Fonctionnalités 3
2 Manipulation 4
3 Caracteristiques techniques 5

3.1 Caracteristiques techniques TA 2 S..TA 8 S 5
3.2 Schémas de raccordement 6

4 Le programme d'application « TA 2/4/6/8 S » 7

4.1 Sélection dans la base de données produits 7
4.2 Aperçu des objets de communication 8
4.3 Description des objets de communication 14
4.4 Aperçu des pages de paramètres 21

5 Examples d'applications classiques 42

5.1 Commuter la lumière 42
5.2 Varier 2 groupes d'éclairage (commande à une touche) 44
5.3 Varier 2 groupes d'éclairage (2 boutons va-et-vient) 46
5.4 Commande de 4 stores ou groupes de stores 48

6 Annexe 50

6.1 Conversion des pourcentagees en valeurs décimales et hexadécimales 50

1 Fonctionnalités

• Interfaces d'entrées binaires
• Peuvent être montées avec des boutons-poussoirs/interrupteurs ordinaires dans des boîtiers encastrés
• Affection libre des fonctions : commutateur/bouton-poussoir, variateur, store, commande progressive, séquences, mesurer la température, commander une LED
  Commande LED flexible, une puissance de sortie elevée de 3 mA permet de commander des LED couramment disponibles dans le commerce et des LED Low Current
• Entrées transformables en sorties avec fonctions de clignotement et de pulsation paramétrables
  Identification des paires de fils par codage couleur
• Renf Oncements lateraux sur le boitier pour les crampons de fixation des interrupteurs/boutons-poussoirs

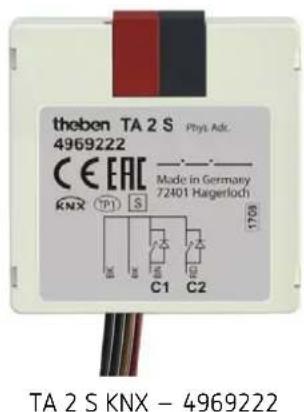

TA 2 S KNX

• Interface double pour bouton-poussoir
  Raccordement de cables à 4 pôles

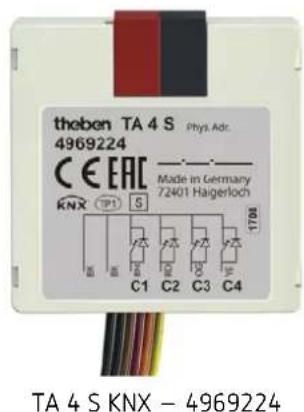

TA 4 S KNX

• Interface quadruple pour bouton-poussoir
  Raccordement de cables à 6 pôles
• Entrées NTC pour mesure de la température réelle

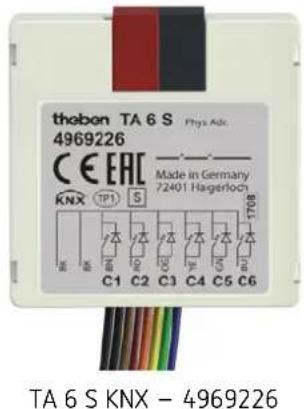

TA6SKNX

• Interface sextuple pour bouton-poussoir
  Raccordement de cables à 8 pôles
• Entrées NTC pour mesure de la température réelle

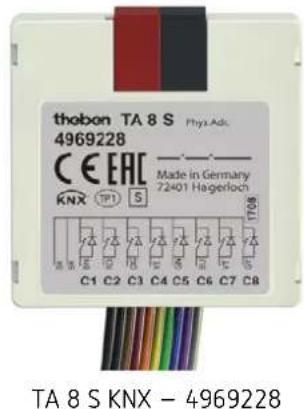

TA 8 S KNX

• Interface octuple pour bouton-poussoir
  Raccordement de cables à 10 pôles
• Entrées NTC pour mesure de la température réelle

2 Manipulation

Dés que la tension est établie, l'entrée s'active et le télégramme paramétré est envoyé.

Il est possible de raccorder des boutons-poussoirs et des commutateurs conventionnels, ou bien des capteurs quelconques (thermostat, horloge programmable, alarme, etc.).

Les canaux paramétrés comme sortie LED peuvent être directement raccordés à une LED sans résistance en série.

3 Caracteristiques techniques

3.1 Caracteristiques techniques TA 2 S..TA 8 S

Tension de service KNX	Tension du bus
Type de raccordement	Raccordement de bus : bornier pour bus KNX
Courant absorbe en tant qu'entrée	< 10 mA
Courant absorbe en tant que sortie	TA 2 S 10 mA (max. 2 x LED à 3 mA) TA 4 S 12,5 mA (max. 4 x LED à 3 mA) TA 6 S, TA 8 S 15 mA (max. 6 ou 8 x LED à 3 mA)
Longueur des cables de raccordement	25 cm
Longueur de cable maximale :	30 m
Tension de contact	5 V CC
Courant de contact	0,5 mA (5 mA pointe)
Température ambiente	- 5 °C ... + 45 °C
Type de montage	Montage encastré
Tension de sortie	5 V CC
Plage de mesure de températuré	- 5 °C ... + 100 °C
Raccordement LED	IF max. 1 - 3 mA (réglable), UF jusqu'à ~ 3,6 V, aucune résistance en série nécessaire
Indice de protection	IP 20 selon EN 60529
Classe de protection	III

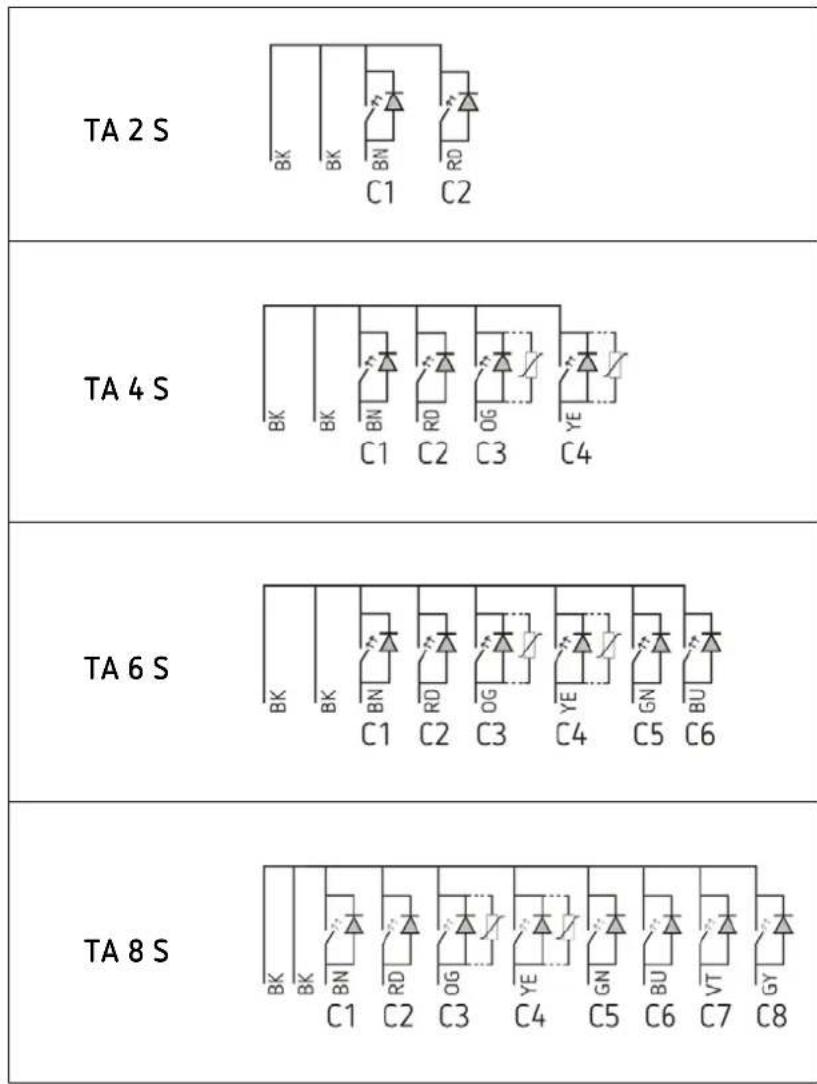

3.2 Schemas de raccordement

4 Le programme d'application « TA 2/4/6/8 S »

4.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Entrées
Type de produit	Interfaces pour bouton-poussoir
Nom de programme	TA 2 S, TA 4 S, TA 6 S, TA 8 S

Nombre d'objets de communication	Max. 41
Nombre d'adresses de groupe	254
Nombre d'associations	254

La base de données ETS peut être téléchargee sur notre site Internet :

4.2 Aperçu des objets de communication

4.2.1 Fonction interrupteur

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	Canal 11.1	Commuter	1 bit	-	W	C	T	1001
		Priorité	2 bits	-	-	C	T	2001
		Envoyer le pourcentage	1 octet	-	-	C	T	5001
		Envoyer la valeur	1 octet	-	-	C	T	5010
		2 octets 9.x	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
2	Canal 11.2	Commuter	1 bit	-	W	C	T	1001
		Priorité	2 bits	-	-	C	T	2001
		Envoyer le pourcentage	1 octet	-	-	C	T	5001
		Envoyer la valeur	1 octet	-	-	C	T	5010
		2 octets 9.x	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
3	Canal 11.3	Commuter	1 bit	-	W	C	T	1001
		Priorité	2 bits	-	-	C	T	2001
		Envoyer le pourcentage	1 octet	-	-	C	T	5001
		Envoyer la valeur	1 octet	-	-	C	T	5010
	Canal 11	Bloquer = 1	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
5	Canal 11	Bloquer = 0	1 bit	-	W	C	-	1001
		Bloquer = 0	1 bit	-	W	C	-	1003
11-75	Canaux 2 à 8 (détails : voir canal 1)

4.2.2 Fonction bouton-poussoir

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1 Canal 11.1		Commuter	1 bit	-	\( W^2 \)	C	T	001
		Priorité	2 bits	-	-	C	T	2 001
		Envoyer le pourcentage	1 octet	-	-	C	T	5 001
		Envoyer la valeur	1 octet	-	-	C	T	5 010
		2 octets 9.x	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
2 Canal 11.2		Commuter	1 bit	-	\( W^3 \)	C	T	001
		Priorité	2 bits	-	-	C	T	2 001
		Envoyer le pourcentage	1 octet	-	-	C	T	5 001
		Envoyer la valeur	1 octet	-	-	C	T	5 010
		2 octets 9.X	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
3 Canal 11.3		Commuter	1 bit	-	\( W^4 \)	C	T	001
		Priorité	2 bits	-	-	C	T	2 001
		Envoyer le pourcentage	1 octet	-	-	C	T	5 001
		Envoyer la valeur	1 octet	-	-	C	T	5 010
		2 octets 9.xx	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
5 Canal 11		Bloquer = 1	1 bit	-	W	C	-	1 001
		Bloquer = 0	1 bit	-	W	C	-	1 003
11-75	Canaux 2 à 8 (détails : voir canal 1)

4.2.3 Fonction varier

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	Canal 11	Commuter	1 bit	-	W	C	T	1 001
2	Canal 11	Éclaircir / obscurcir	4 bits	-	-	C	T	3 007
		Éclaircir	4 bits	-	-	C	T	3 007
		Obscurcir	4 bits	-	-	C	T	3 007
3	Canal 11.1	Commuter	1 bit	-	W	C	T	1 001
		Priorité	2 bits	-	-	C	T	2 001
		Envoyer le pourcentage	1 octet	-	-	C	T	5 001
		Envoyer la valeur	1 octet	-	-	C	T	5 010
		2 octets 9.x	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
5	Canal 11	Bloquer = 1	1 bit	-	W	C	-	1 001
		Bloquer = 0	1 bit	-	W	C	-	1 003
11-75	Canaux 2 à 8 (détails : voir canal 1)

4.2.4 Fonction store

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	Canal 11	Pas / arrêt	1 bit	-	-	C	T	1 010
2	Canal 11	MONTÉE / DESCENTE	1 bit	-	W	C	T	1 008
		MONTÉE	1 bit	-	-	C	T	1 008
		DESCENTE	1 bit	-	-	C	T	1 008
3	Canal 11.1	Commuter	1 bit	-	W	C	T	1 001
		Priorité	2 bits	-	-	C	T	2 001
		Envoyer le pourcentage	1 octet	-	-	C	T	5 001
		Hauteur % 5	1 octet	-	-	C	T	5 001
		Envoyer la valeur	1 octet	-	-	C	T	5 010
		2 octets 9.x	2 octets	-	-	C	T	9.xxxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxxx
4	Canal 11.2	Lamelle % 6	1 octet	-	-	C	T	5 001
5	Canal 11	Bloquer = 1	1 bit	-	W	C	-	1 001
		Bloquer = 0	1 bit	-	W	C	-	1 003
11-75	Canaux 2 à 8 (détails : voir canal 1)

4.2.5 Fonction sequence

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	Canal I1.1	Commuter MARCHE / ARRET	1 bit R -	C T	1 001
	Canal I1.1	Priorité	2 bits	R	-	C	T	2 003
	Canal I1.1	Envoyer le pourcentage	1 octet	R	-	C	T	5 001
	Canal I1.1	Envoyer la valeur	1 octet	R	-	C	T	5 010
	Canal I1.1	2 octets DPT 9.x	2 octets	R	-	C	T	9.xxx
	Canal I1.1	4 octets DPT 14.x	4 octets	R	-	C	T	14.xxx
2	Canal I1.2	Commuter MARCHE / ARRET	1 bit R -	C T	1 001
	Canal I1.2	Priorité	2 bits	R	-	C	T	2 003
	Canal I1.2	Envoyer le pourcentage	1 octet	R	-	C	T	5 001
	Canal I1.2	Envoyer la valeur	1 octet	R	-	C	T	5 010
	Canal I1.2	2 octets DPT 9.x	2 octets	R	-	C	T	9.xxx
	Canal I1.2	4 octets DPT 14.x	4 octets	R	-	C	T	14.xxx
3	Canal I1.3	Commuter MARCHE / ARRET	1 bit R -	C T	1 001
	Canal I1.3	Priorité	2 bits	R	-	C	T	2 003
	Canal I1.3	Envoyer le pourcentage	1 octet	R	-	C	T	5 001
	Canal I1.3	Envoyer la valeur	1 octet	R	-	C	T	5 010
	Canal I1.3	2 octets DPT 9.x	2 octets	R	-	C	T	9.xxx
	Canal I1.3	4 octets DPT 14.x	4 octets	R	-	C	T	14.xxx
4	Canal I1.4	Commuter MARCHE / ARRET	1 bit R -	C T	1 001
	Canal I1.4	Priorité	2 bits	R	-	C	T	2 003
	Canal I1.4	Envoyer le pourcentage	1 octet	R	-	C	T	5 001
	Canal I1.4	Envoyer la valeur	1 octet	R	-	C	T	5 010
	Canal I1.4	2 octets DPT 9.x	2 octets	R	-	C	T	9.xxx
	Canal I1.4	4 octets DPT 14.x	4 octets	R	-	C	T	14.xxx
5	Canal I1	Bloquer = 1	1 bit	R	W	C	-	1 003
	Canal I1	Bloquer = 0	1 bit	R	W	C	-	1 003
11-75	Canaux 2 à 8 (détails : voir canal 1)

4.2.6 Fonction sortie LED

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	Canal 11	Marché / arrêt LED	1 bit	-	W	C	-	1 001
2	Canal 11	Définir LED sur luminosité 1	1 bit	-	W	C	-	1 001
3	Canal 11	Définir LED sur luminosité 1	1 bit	-	W	C	-	1 001
4	Canal 11	Définir LED sur luminosité 1	1 bit	-	W	C	-	1 001
5	Canal 11	Définir LED sur % luminosité	1 octet	-	W	C	-	1 005

4.2.7 Fonction entree de la temperature (13 et 14 uniquely)

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
21	Canal 13	Valeur réelle température	2 octets	R	-	C	T	9 001
31	Canal 14	Valeur réelle température	2 octets	R	-	C	T	9 001

4.2.8 Obj de diagnostic

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
100	Progiciel	Version	2 octets	R	-	C	T	217 001

4.3 Description des objets de communication

4.3.1 Fonction interrupteur

Objet 1: canal 11.1

Premier objet de sortie du canal (premier télégramme).

6 formats de télégrammes peuvent être régles :

Commuter MARCHE / ARRET, priorite, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 2: canal 11.2

Deuxieme objet de sortie du canal (deuxieme telegramme).

6 formats de télégrammes peuvent être régles :

Commuter MARCHE / ARRET, priorite, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 3: canal 11.3

Troisième objet de sortie du canal (troisième télégramme).

6 formats de télégrammes peuvent être régles :

Commuter MARCHE / ARRET, priorite, envoy le pourcentage, envoy la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 5: canal 11 bloquer = 1 ou bloquer = 0

Cet objet bloque le canal.

Le sens d'action de l'objet de blocage et le comportement en cas d'activation ou de déactivation du blocage peuvent être régés sur la page de paramètres canal 1.

Objets 11-75

Objects pour les canaux 12-18.

4.3.2 Fonction bouton-poussoir

Objet 1: canal 11.1

Premier objet de sortie du canal (premier télégramme).

6 formats de télégrammes peuvent être régés :

Commuter MARCHE / ARRET, priorite, envoye le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 2: canal 11.2

Deuxieme objet de sortie du canal (deuxieme telegramme).

6 formats de télégrammes peuvent être régles :

Commuter MARCHE / ARRET, priorite, envoy le pourcentage, envoy la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 3: canal 11.3

Troisième objet de sortie du canal (troisième télégramme).

6 formats de télégrammes peuvent être régles :

Commuter MARCHE / ARRET, priorite, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 5: canal 11 bloquer = 1 ou bloquer = 0

Cet objet bloque le canal.

Le sens d'action de l'objet de blocage et le comportement en cas d'activation ou de déactivation du blocage peuvent être régles sur la page de paramétres canal 1.

Objets 11-75

Objets pour les canaux 12-18.

4.3.3 Fonction varier

Objet 1: canal 11.1 commuter

Active et désactive le variateur.

Objet 2: canal 11.1 éclaircir, obscurcir, éclaircir / obscurcir

Ordres de variation 4 bits.

Objet 3: canal 11.1 - commuter, priorité, pourcentage...

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

6 formats de télégrammes peuvent être régles :

Commuter MARCHE / ARRET, priorite, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x,

4 octets DPT 14.x.

Objet 5: canal 11 bloquer = 1 ou bloquer = 0

Cet objet bloque le canal.

Le sens d'action de l'objet de blocage et le comportement en cas d'activation ou de

déactivation du blocage sont paramétrables.

Objets 11-75

Objects pour les canaux 12-18.

4.3.4 Fonction store

Objet 1: canal 11 pas / arrêt

Envoie les ordres de pas / d'arrêt à l'actionneur de store.

Objet 2: canal 11, MONTÉE / DESCENTE, MONTÉE, DESCENTE

Envoie les ordres de mouvement à l'actionneur de store.

Objet 3 : canal 11.1 - commuter, priorité, pourcentage., hauteur % + lamelle %

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

7 formats de télégrammes peuvent être régles :

Commuter MARCHÉ / ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x,

4 octets DPT 14.x, hauteur %

Objet 4 : canal 11.1 - lamelle %

Télégramme de lamelle pour le positionnement du store en cas de double-clic (conjointement à l'objet 3, si type d'objet = hauteur + lamelle).

Objet 5: canal 11 bloquer = 1 ou bloquer = 0

Cet objet bloque le canal.

Le sens d'action de l'objet de blocage et le comportement en cas d'activation ou de désactivation du blocage sont paramétrables.

Objects 11-75

Objets pour les canaux 12-18.

4.3.5 Fonction sequence

Objet 1 « Canal 11.1 »

Premier objet de sortie du canal.

6 formats de télégrammes peuvent être régliés :

Commuter MARCHE / ARRET, priorite, envoy le pourcentage, envoy la valeur, 2 octets DPT

9.x, 4 octets DPT 14.x.

Objet 2 « Canal 11.2 »

Deuxieme objet de sortie du canal.

6 formats de télégrammes peuvent être régliés :

Commuter MARCHE / ARRET, priorite, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 3 « Canal 11.3 »

Troisième objet de sortie du canal.

6 formats de télégrammes peuvent être régliés :

Commuter MARCHÉ / ARRET, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objet 4 « Canal 11.4 »

Quatrièmeobjet desortingud canal.

6 formats de télégrammes peuvent être régliés :

Commuter MARCHE / ARRET, priorite, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Objects 5 « Bloquer = 0, bloquer = 1 »

Cet objet bloque le canal.

Le sens d'action de l'objet de blocage et le comportement en cas d'activation ou de déactivation du blocage peuvent être régés sur la page de paramètres fonction de blocage.

4.3.6 Fonction sortie LED

Objet 1 « Marche / arrêt LED »

Objet d'entrée :

1 = allumer la LED raccordée.

0 = arrête la LED

La luminosité d'activation des LED peut être déterminée soit avec les objets définir la luminosité 1,2,3des LED

ou avec l'objet définir le pourcentage de la luminosité des LED 7

Objet 2 « Définir la luminosité 1 des LED »

Objet d'entrée :

1 = regler la luminosite d'activation des LED sur la valeur parametree pour luminosite 1.

0 = réinitialise la luminosité d'activation LED sur 100%

Objet 3 « Définir la luminosité 2des LED »

Objet d'entrée :

1 = régler la luminosité d'activation des LED sur la valeur paramétrée pour luminosité 2.

0 = réinitialise la luminosité d'activation LED sur 100%

Objet 4 « Définir la luminosité 3des LED »

Objet d'entrée :

1 = regler la luminosite d'activation des LED sur la valeur parametrée pour luminosite 3.

0 = réinitialise la luminosité d'activation LED sur 100%

Objet 5 « Définir le pourcentage de la luminosité des LED »

Objet d'entrée :

Cet objet permet de régler la luminosité d'activation des LED sur une valeur quelconque comprise entre 5% et 100% .

Les valeurs inférieures à 5% ne sont pas autorisées et sont interprétiées comme étant égales à 5% .

4.3.7 Fonction entree de la temperature (13 et 14 uniquement)

Objet 21 « Canal I3 - valeur réelle de la température »

Envoie la température mesurée sur l'entrée 13 (sonde à distance ou sonde de température au sol).

Objet 31 « Canal 14 - valeur réelle de la température »

Envoie la température mesurée sur l'entrée 14 (sonde à distance ou sonde de température au sol).

4.3.8 Obj de diagnostic

Objet 100 « Version du progniciel »

Uniquement à des fins de diagnostic :

Envoie la version du logiciel (progiciel) de l'appareil après une réinitialisation ou un teléchéargement.

Peut également être lu directement avec l'ETS.

4.4 Aperçu des pages de paramètres

Page de paramètres	Description
Canal 11..18	Fonction de l'entrée, durée d'élimination des rebonds, nombre de télégrammes, fonction de blocage, etc.En supplément pour 13 et 14 : sélection de la sonde de température, ajustement de la température, etc.
Interrupteur de l'objet 1	Type d'objet, comportement d'envoi, etc., régibles individuellement pour chaque objet.
Interrupteur de l'objet 2
Interrupteur de l'objet 3
Objet du bouton-poussoir 1	Type d'objet, comportement d'envoi, etc., régibles individuellement pour chaque objet.
Objet du bouton-poussoir 2
Objet du bouton-poussoir 3
Varier	Type de la commande.
Store	Type de la commande.
Double-clic	Télégrammes supplémentaires pour varier et store.
Séquence	Caracteristicques de séquence. Activer les fonctions horsaire et de blocage.
Types d'objet	Format des 4 objets de séquence.
Étape 1	Régler le comportement d'envoi, les télégrammes et l'heure.
Étape 2
Étape 3
Étape 4

4.4.1 Fonction interrupteur

Désignation	Valeurs	Description
Activer le canal	NonOui	Utiliser l'entrée ?
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Séquence..Sortie LED..	Envoie, dépend de si l'entrée est 0 ou 1.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms,100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement génant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un début de temporisation.Les valeurs élevées (≥ 1 s) peuvent être utilisées comme la temporisation à l'enclenchement
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher les paramètres de la fonction de blocage.
Télégramme de blocage	Bloquer avec 1(standard)Bloquer avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Envoyer cycliquement	Chaque minuteToutes les 2 minToutes les 3 min...Toutes les 30 minToutes les 45 minToutes les 60 min	Temps de cycle commun pour les 3 objets de sortie du canal.
Nombre de télégrammes	Un télégrammeDeux télégrammesTrois télégrammes	Chaque canal possède 3 objets de sortie et peut donc envoyer jusqu'à 3 télégrammes différents.

4.4.1.1 Obj d'interrupteur 1, 2, 3

Chacun des 3 objets peut être configuré séparément sur un page de paramètres propre.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)Nombre à virgule flottante de 2 octets DPT 9.xNombre à virgule flottante de 4 octets DPT 14.x	Type de télégramme pour cet objet.
Envoyer lorsque entrée = 1	NonOui	Envoyer s'il y a une tension sur l'entrée ?
Télégramme	Pour le type d'objet = commuter 1 bit
	MARCHEARRÊTRINVERSION	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊTR-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	InactifMARCHEARRÊTR	FonctionPriorité inactive(no control)Priorité MARCHE(contrôle : activer, marche)Priorité ARRÊTR(contrôle : désactiver, arrêt)	Valeur0 (00bin)3 (11bin)2 (10bin)
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur qualconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage qualconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760Std. : 0	Il est possible d'envoyer une valeur qualconque comprise entre -670760 et 670760.
	Pour le type d'objet = nombre à virgule flottante 4 octets
Désignation	Valeurs	Description
	-1E+38.. 1E+38Std. : 0	Il est possible d'envoyer une valeur quelconque comprend entre -1E+38 et 1E+38. Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Example : 15234825,123456
Envoyer lorsqu'entrée = 0	NonOui	Envoyer si l'entrée n'est pas sous tension ?
Télégramme	Voir ci-dessus : même type d'objet que envoyer si entrée = 1
Envoyer cycliquement	NonOui, toujoursUniquement si entrée = 1Uniquement si entrée = 0	Quand l'envoi doit-il être cyclique ?Le temps du cycle est défini sur la page de paramètres principaux du canal.
Réaction au_retour du bus	Aucunactualiser (immediatement)Actualiser (après 5 s)Actualiser (après 10 s)Actualiser (après 15 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immidiatement ou avec temporisation.
Réaction à l'activation du blocage	Ignorer le blocageAucune réactionComme avec entrée = 1Comme avec entrée = 0	La fonction de blocage n'a aucune effet pour ce télégramme.Nepas réagir à l'activation du blocage.Réagir comme en cas de flanc montant.Réagir comme en cas de flanc descendant.
Réaction à la désactivation du blocage	Aucune réactionActualiser	Ne pas réagir à la désactivation du blocage.Envoyer un télégramme d'actualisation.

Si un canal est bloqué, aucun télégramme n'est envoyé cyclquement.

4.4.2 Fonction bouton-poussoir

Désignation	Valeurs	Description
Activer le canal	Non Oui	Utiliser l'entrée ?
Fonction du canal	Interrupteur.. Bouton-poussoir.. Varier.. Store.. Sèquence.. Sortie LED..	Un bouton-poussoir est relié à l'entrée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms, 200 ms, 1 s, 5 s, 10 s	Pour empêcher un mouvement généant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation. Les valeurs élevées (≥ 1 s) peuvent être utilisées comme la temporisation à l'enclenchement.
Activer la fonction de blocage	Non Oui	Aucune fonction de blocage. Afficher la page de paramètres fonction de blocage.
Télégramme de blocage	Bloquer avec 1 (standard) Bloquer avec 0	0 = débloquer 1 = bloquer 0 = bloquer 1 = débloquer
Bouton-poussoir raccordé	Contact à fermeture Contact à ouverture	Régler le type de contact raccordé.
Pression longue à partir de	300 ms, 400 ms 500 ms, 600 ms 700 ms, 800 ms 900 ms, 1 s	Sert à différencier clairément les pressions longues et les pressions courtes. Si la touche est enforcée pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Durée d'un double-clic	300 ms, 400 ms 500 ms, 600 ms 700 ms, 800 ms 900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples. Période, durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Envoyer cycliquement	Chaque minute Toutes les 2 min Toutes les 3 min ... Toutes les 30 min Toutes les 45 min Toutes les 60 min	Temps de cycle commun pour les 3 objets de sortie du canal.
Nombre de télégrammes	Un télégramme Deux télégrammes Trois télégrammes	Chaque canal possède 3 objets de sortie et peut donc envoyer jusqu'à 3 télégrammes différents.

4.4.2.1 Pages de paramètres objet d'interrupteur 1, 2, 3

Chacun des 3 objets peut être configuré séparément sur un page de paramètres propre.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)Nombre à virgule flottante de2 octets DPT 9.xNombre à virgule flottante de4 octets DPT 14.x	Type de télégramme pour cetobjet.
Envoi après une pression courte	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression courte?
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHEARRÊTRINVERSION	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊTR-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	InactifMARCHEARRÊTR	FonctionPriorité inactive(no control)Priorité MARCHEC(contrôle : activermarche)Priorité ARRÊTR(contrôle : désactiver, arrêt)	Valeur0 (00bin)3 (11bin)2 (10bin)
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprend entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentagequelconque comprisentre 0 et 100 %.
	Pour le type d'objet = nombre àvirgule flottante 2 octets
	-670760...670760Std.:0	Il est possible d'envoyer une valeurquelconque comprisentre -670760 et 670760.
	Pour le type d'objet = nombre àvirgule flottante 4 octets
	-1E+38..1E+38Std.:0	Il est possible d'envoyer une valeurquelconque comprisentre -1E+38 et 1E+38.Format de saisie: l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Example: 15234825,123456
Désignation	Valeurs	Description
Envoi après une pression longue	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression longue?
Télégramme	Voir ci-dessus: même type d'objet que pour une pression courte.
Envoi après un double-clic	Ne pas envoyerEnvoyer un télégramme	Réagir à un double-clic?
Télégramme	Voir ci-dessus: même type d'objet que pour une pression courte.
Envoyer cyclquement	NonOui	Le temps du cycle est défini sur la page de paramètres principaux du canal.
Réaction au return du bus	AucunComme lorsque court(immédiatement)Comme lorsque court (après 5 s)Comme lorsque court (après 10 s)Comme lorsque court (après 15 s)Comme lorsque long(immédiatement)Comme lorsque long (après 5 s)Comme lorsque long (après 10 s)Comme lorsque long (après 15 s)Comme en cas de double-clic(immédiatement)Comme en cas de double-clic (après 5 s)Comme en cas de double-clic (après 10 s)Comme en cas de double-clic (après 15 s)	Ne pas envoyer.Envoyer un télégrammed'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour une pression longue, courte ou un double-clic.
Réaction à l'activation du blocage	Ignorer le blocageAucune réactionComme lorsque courtComme lorsque longComme en cas de double-clic	La fonction de blocage n'a aucune effet pour ce télégramme.Ne pas réagir à l'activation du blocage.Réagir comme en cas de pression courte.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.
Réaction à la désactivation du blocage	Aucune réactionComme lorsque courtComme lorsque longComme en cas de double-clic	Ne pas réagir à la désactivation du blocage.Réagir comme en cas de pression courte.Réagir comme en cas de pression longue.
	Comme en cas de double-clic	Réagir comme en cas de double-clic.

Si un canal est bloqué, aucun télégramme n'est envoyé cycliquement.

4.4.3 Fonction varier

Désignation	Valeurs	Description
Activer le canal	NonOui	Utiliser l'entrée ?
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Séquence..Sortie LED..	L'entrée commande un actionneur de variation,
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms,100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement généant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation. Les valeurs élevées (≥ 1 s) peuvent être utilisées comme la temporisation à l'enclenchement
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher la page de paramètres fonction de blocage.
Télégramme de blocage	Bloquer avec 1(standard)Bloquer avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairément les pressions longues et les pressions courtes.Si la touche est enforcée pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire en cas de double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres double-clic est affichée.
Durée d'un double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clicde 2 clics simples.Période, durant laquelle le deuxième cli c doit être effectué pour détecter un double-clic.

4.4.3.1 Page de paramètres double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)	Type de télégramme pour cet objet.
	Priorité (2 bits)
	Valeur 0-255
	Pourcentage (1 octet)
	Nombre à virgule flottante de 2 octets DPT 9.x
	Nombre à virgule flottante de 4 octets DPT 14.x
Télégramme	Pour le type d'objet = commuter 1 bit
	MARCHE	Envoyer un ordre d'enclenchement
	ARRÊT	Envoyer un ordre de coupure
	INVERSION	Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Inactif	Fonction	Valeur
	MARCHE	Priorité inactive (no control)	0 (00bin)
	ARRÊT	Priorité MARCHE (contrôle : activer, marche)	3 (11bin)
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2 (10bin)
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur qualconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage qualconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760	Il est possible d'envoyer une valeur qualconque compris entre -670760 et 670760.
	Std.: 0
	Pour le type d'objet = nombre à virgule flottante 4 octets
	-1E+38.. 1E+38	Il est possible d'envoyer une valeur qualconque compris entre -1E+38 et 1E+38. Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance. Exemple : 15234825,123456
	Std.: 0

Désignation	Valeurs	Description
Envoyer cycliquement	Ne pas envoyer cycliquement Chaque minute Toutes les 2 min Toutes les 3 min ... Toutes les 45 min Toutes les 60 min	Àquelle fréquence l'envoi doit-il être fait?
Réaction au return du bus	Aucun Comme en cas de double-clic (immediatement) Comme en cas de double-clic (après 5 s) Comme en cas de double-clic (après 10 s) Comme en cas de double-clic (après 15 s)	Ne pas envoyer. Envoyer un télégramme d'actualisation immédiatement ou avec temporisation. La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Réaction à l'activation du blocage	Ignorer le blocage Aucune réaction Comme en cas de double-clic	La fonction de blocage n'a aucune effet pour ce télégramme. Ne pas réagir à l'activation du blocage. Réagir comme en cas de double-clic.
Réaction à la désactivation du blocage	Aucune réaction Comme en cas de double-clic	Ne pas réagir à la désactivation du blocage. Réagir comme en cas de double-clic.

4.4.3.2 Page de paramètres varier

Désignation	Valeurs	Description
Réaction à pression « longue » / « courte »	Commande à une touche	L'entrée est capable de désigner une pression longue et une pression courte, elle peut ainsi replir 2 fonctions.Leviateur est commandé par un bouton-poussoir unique.Pression courte = MARCHE / ARRÊTPression longue= éclaircir / obscurcirRelachement = arrêtAvec les autres variantes, le variateur est commandé par 2 boutons-poussoirs (bascules).
	Éclaircir / MARCHE	Pression courte = MARCHEPression longue = éclaircirRelachement = arrêt
	Éclaircir / INVERSION	Pression courte = MARCHE / ARRÊTPression longue = éclaircirRelachement = arrêt
	Obscurcir / ARRÊT	Pression courte = ARRÊTPression longue = obscurcirRelachement = arrêt
	Obscurcir / INVERSION	Pression courte = MARCHE / ARRÊTPression longue = obscurcirRelachement = arrêt
Incrément pour la variation	100 %	Dans le cas d'une pressionlongue, la valeur de variation est :Augmentée (ou réduite) jusqu'àu relâchement de la touche.Pour augmenter la valeur paramétrée(ou réduire)
	50 %
	25 %
	12,5 %
	6 %
	3 %
	1,5 %
Réaction en cas derétablissement du bus ou réseau	Aucun	Ne réagit pas.Allumer le variateurArrêter le variateur
	MARCHERARRÊT	Arrêter le variateur
	MARCHE après 5 sMARCHE après 10 sMARCHE après 15 sARRÊT après 5 sARRÊT après 10 sARRÊT après 15 s	Allumer le variateur avectemporisationArrêté le variateur avectemporisation
Réaction à l'activation dubloage	Ignorer le blocageAucune réactionMARCHEARRÊT	La fonction de blocage n'a aucuneffet pour ce télégramme.Ne pas réagir à l'activation dubloage.Allumer le variateurArrêté le variateur
Réaction à la désactivation dubloage	Aucune réactionMARCHEARRÊT	Ne pas réagir à la désactivationdu blocage.Allumer le variateurArrêté le variateur

4.4.4 Fonction store

Désignation	Valeurs	Description
Activer le canal	NonOui	Utiliser l'entrée ?
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Séquence..Sortie LED..	L'entrée commande un actionneur de store.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms,100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement génant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Les valeurs élevées (≥ 1 s) peuvent être utilisées comme la temporisation à l'enclenchement
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher la page de paramètres fonction de blocage.
Télégramme de blocage	Bloquer avec 1(standard)Bloquer avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairément les pressions longues et les pressions courtes.Si la touche est enforcée pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire en cas de double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres double-clic est affichée.
Durée d'un double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clicde 2 clics simples.Période, durant laquelle le deuxième cliḍoit être effectué pour détecter un double-clic.

4.4.4.1 Page de paramètres double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)	Type de télégramme pour cet objet.
	Priorité (2 bits)
	Valeur 0-255
	Pourcentage (1 octet)
	Nombre à virgule flottante de 2 octets DPT 9.x
	Nombre à virgule flottante de 4 octets DPT 14.x
	Hauteur % + lamelle %
Télégramme	Pour le type d'objet = commuter 1 bit
	MARCHE	Envoyer un ordre d'enclenchement	0 (00bin)
	ARRÊT	Envoyer un ordre de coupure	3 (11bin)
	INVERSION	Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Inactif	Fonction	Valeur
	MARCHE	Priorité inactive (no control)	0 (00bin)
	ARRÊT	Priorité MARCHE (contrôle : activer, marche)	3 (11bin)
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2 (10bin)
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprend entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentagequelconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760	Il est possible d'envoyer une valeurquelconque compris entre -670760 et 670760.
	Std.: 0
	Pour le type d'objet = nombre à virgule flottante 4 octets
	-1E+38.. 1E+38	Il est possible d'envoyer une valeurquelconque compris entre -1E+38 et 1E+38. Format de saisie : l'ETS 4 permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance. Exemple : 15234825,123456
	Std.: 0

Désignation	Valeurs	Description
	Pour le type d'objet = hauteur % + lamelle %
	Hauteur	En cas de double-clic, 2 télégrammes sont envoyés simultanément : Hauteur de store souhaitée
	Lamelle	Position des lamelles souhaitée.
Envoyer cycliquement	Ne pas envoyer cycliquement Chaque minute Toutes les 2 min Toutes les 3 min ... Toutes les 45 min Toutes les 60 min	Àquelle fréquence l'envoi doit-il être fait ?
Réaction au_retour du bus	Aucun comme en cas de double-clic (immediatement) Comme en cas de double-clic (après 5 s) Comme en cas de double-clic (après 10 s) Comme en cas de double-clic (après 15 s)	Ne pas envoyer. Envoyer un télégramme d'actualisation immEDIatement ou avec temporisation. La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Réaction à l'activation du blocage	Ignorer le blocage Aucune réaction Comme en cas de double-clic	La fonction de blocage n'a aucune effet pour ce télégramme. Ne pas réagir à l'activation du blocage. Réagir comme en cas de double-clic.
Réaction à la désactivation du blocage	Aucune réaction Comme en cas de double-clic	Ne pas réagir à la désactivation du blocage. Réagir comme en cas de double-clic.

4.4.4.2 Page de paramètres store

Désignation	Valeurs	Description
Manipulation	Commande à une touche	L'entrée est capable de désigner une pression longue et une pression courte, elle peut ainsi replir 2 fonctions.
		Le store est commandé par un bouton-poussoir unique. Pression courte = pas. Pression longue = déplacement.
	DESCENTE	Pression courte = pas. Pression longue = baisser.
	MONTÉE	Pression courte = pas. Pression longue = relever.
Arrêt du mouvement de déplacement par	Relâchement de la touche	Comment l'ordre d'accès doit-il être déclenché ?
	Pression courte
Réaction en cas de rétablissement du bus ou réseau	Aucun	Ne réagit pas.
	MONTÉE	Relever le store
	DESCENTE	Baisser le store
	MONTÉE après 5 s	Relever le store
	MONTÉE après 10 s	avec temporisation
	MONTÉE après 15 s
	DESCENTE après 5 s	Baisser le store avec temporisation
	DESCENTE après 10 s
	DESCENTE après 15 s
Réaction à l'activation du blocage	Ignorer le blocage	La fonction de blocage n'a aucune effet pour ce télégramme.
	Aucune réaction	Ne pas réagir à l'activation du blocage.
	MONTÉE	Relever le store
	DESCENTE	Baisser le store
Réaction à la désactivation du blocage	Aucune réaction	Ne pas réagir à la désactivation du blocage.
	MARCHE	Relever le store
	ARRÊT	Baisser le store

4.4.5 Fonction sequence

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Séquence..Séquence..Sortie LED..	L'entrée démarre une série de télégramme.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms,100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement généant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Les valeurs élevées (≥ 1 s) peuvent être utilisées comme la temporisation à l'enclenchement
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher la page de paramètres fonction de blocage.
Télégramme de blocage	Bloquer avec 1(standard)Bloquer avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Bouton-poussoir raccordé	Contact à fermetureContact à ouverture	Régler le type de contact raccordé.
Déroulement de la série	Étape 1-2-3-4-1-2-3-4Étape 1-2-3-4-3-2-1	Dansquel ordre les étapes doivent-elles être traitées ?
Faire défilier la série	Via le bouton-poussoirCommande hora	Le passage à l'étape suivante se déclenché uniquement en cas de pression du bouton-poussoir.Une fois déclenchée, la série s'effectue automatiquement.L'intervalle entre 2 étapes peut être réglé individuellement pour chaque étape.
Redémarrer automatiquement la série	NonOui	La série ne s'effectue qu'1 seule fois.Une fois démarrée, la série se repête de manière illimitée et peut, en fonction du paramétrage, être arrêtée avec un double-clic ou une pression longue du bouton-poussoir.
En cas de pression longue du bouton-poussoir	Aucune fonction	La pression longue est ignorée.
	Définir sur l'étape 1Arrêté la série	Réinitialiser la série du début.Arrêté la série de manière temporisée.
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairément les pressions longues et les pressions courtes.Si la touche est enforcéependant une durée au moins égale au temps paramétré, une pression longue est détectée.
Comme en cas de double-clic	Aucune fonctionDéfinir sur l'étape 1Arrêté la série	La pression longue est ignorée.Réinitialiser la série du début.Arrêté la série de manière temporisée.
Réaction au retour du bus	AucunÉtape 1 (immediatement)Étape 1 (après 5 s)Étape 1 (après 10 s)Étape 1 (après 15 s)	Aucune réaction.Réinitialiser la série immEDIATementRéinitialiser la série avec temporisation

4.4.6 Fonction Sonde de températe (13 et 14 uniquement)

① Les entrées externes 13 et 14 sont utilisables comme entrées analogiques pour la mesure de la température via une sonde à distance.

Désignation	Valeurs	Description
Activer le canal	NonOui	Utiliser l'entrée ?
Type de capteur	Sonde à distance 1(9070191)Sonde à distance IP65(9070459)Capteur de plancher(9070321)	Sonde de température externe 1Réf. 9070191,pour montage en saillie.Sonde de température externe RAMSES IP65Réf. 9070459,pour montage en saillie.Capteur de température àposer au sol, indice de protection IP 65.
Ajustement de la température	-64..+64(x 0,1 K)	Valeur de correction pour la mesure de la température lorsque la température envoyée diffère de la température ambiente effective.Example :température = 20 °CTempérature envoyée = 21 °CValeur de correction = 10(c.-à-d. 10 x 0,1 °C)
Envoyer la température si modification de	Non dû à une modification0,2 K0,3 K0,5 K0,7 K1 K1,5 K2 K	Envoyer uniquemycliquement(si autorisé)Envoyer quand la valeur depuis le dernier envoi a changé de la valeur sélectionnée.
Envoyer la températurecycliquement	Ne pas envoyercycliquementChaque minute,Toutes les 2 minToutes les 3 min...Toutes les 45 minToutes les 60 min	Àquel intervalle la valeur actuellément mesurée doit-elle être envoyée ?

4.4.7 Paramétres LED

Ces paramètres s'appliquent à tous les canaux configurés comme sortie LED.

Désignation	Valeurs	Description
Clignotement - durée d'activation	100..2 000 ms Par défaut = 500 ms	Durée d'activation souhaitée (1 000 ms = 1 seconde).
Clignotement - durée d'arrêt	100..2 000 ms Par défaut = 500 ms	Durée d'arrêt souhaitée.
Pulsation - intervalle	1 000 - 5 000 ms Par défaut = 2 000 ms	Écart entre 2 impulsions lumineuses.

5 Exemples d'applications classiques

Ces exemple d'utilisation servent d'aide à la planification et ne sont pas exhaustifs. Illes peuvent être complétés ou développées selon les besoins.

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramétres non mentionnés ici.

5.1 Commuter la lumière

L'interface pour bouton-poussoir TA4 S est raccordée à un bouton-poussoir quadruple et commande l'actionneur de commutation RMG 4 U.

Les 4 canaux sont utilisés.

5.1.1 Appareils

TA 4 S (4969224)
RMG 4 U (4930223)

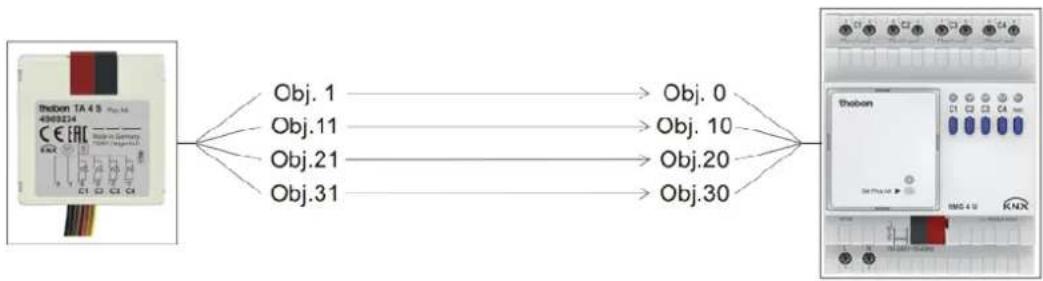

5.1.2 Aperçu

5.1.3 Objects et associations

Concaténations

N°	TA 4 S	N°	RMG 4 U	Commentaire
	Nom de l'objet		Nom de l'objet
1	Canal 1 commuter	0	RMG 4 U canal C1	TA 4 S envoie des ordres de commutation au RMG 4 U
11	Canal 2 commuter	10	RMG 4 U canal C2
21	Canal 3 commuter	20	RMG 4 U canal C3
31	Canal 4 commuter	30	RMG 4 U canal C4

5.1.4 Réglages des paramètres importants

TA4S

Page de paramètres	Paramètre	Réglage
Canal 1 (2,3,4)	Activer le canal	Oui
	Fonction du canal	Bouton-pousoir
Objet d'interrupteur	Type d'objet	Commuter
	Envoyer lorsque entrée = 1	Oui
	Télégramme	INVERSION
	Envoyer lorsque entrée = 0	Non

RMG 4U

Page de paramètres	Paramètre	Réglage
RMG 4 U canal C1... C4 : selection de la fonction	Fonction du canal	Commuter marche / arrêt
	Déclenchement de la fonction via	Objet de commutation

5.2 Varier 2 groupes d'éclairage (commande à une touche)

L'interface pour bouton-poussoir TA 2 S commande les deux canaux de l'actionneur de variation DMG 2 T.

Un seul bouton-poussoir est utilisé par groupe d'éclairage (canal d'actionneur de variation).

Une brève pression sur la touche allume ou étèint la lumière.

Une pression de touche longue modifie la luminosité.

En cas de nouvelle pression, le sens de variation se modifie (éclaircir / obscurcir).

5.2.1 Appareils

TA2S(4969222)
DMG2T(4930270)

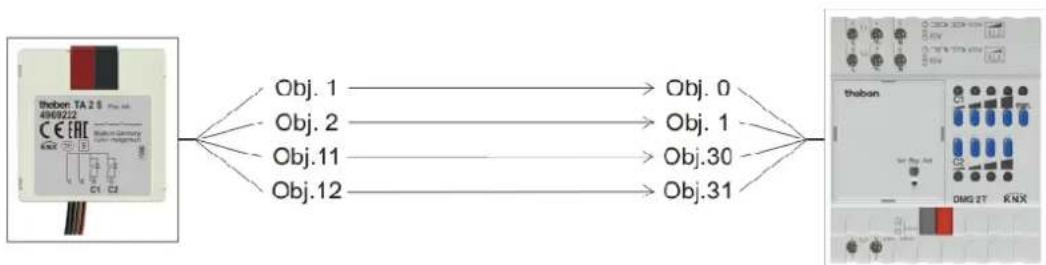

5.2.2 Aperçu

5.2.3 Objects et associations

Tableau 15 : concatenations

N°	TA 2 S	N°	DMG 2 T	Commentaire
	Nom de l'objet		Nom de l'objet
1	Canal 1 Commuter	0	DMG 2 T canal 1 Commuter marche / arrêt	Pression longue pour Ordres de variation éclaircir / obscurcir.
2	Canal 1 Éclaircir / obscurcir	1	DMG 2 T canal 1 Éclaircir / obscurcir
11	Canal 2 Commuter	30	DMG 2 T canal 2 Commuter marche / arrêt	Pression courte pour Ordres marche / arrêt.
12	Canal 2 Éclaircir / obscurcir	31	DMG 2 T canal 2 Éclaircir / obscurcir

5.2.4 Reglages des paramètres importants

TA2S

Page de paramètres	Paramètre	Réglage
Canal 1 (2)	Activer le canal	Oui
	Fonction du canal	Varier
Varier	Réaction à court / long	Commande à une touche

DMG2T

Page de paramètres	Paramètre	Réglage
Comportement de variation	Enclenchement / coupure avec 4 bits Télégramme	Non

5.3 Varier 2 groupes d'éclairage (2 boutons va-et-vient)

L'interface pour bouton-poussoir TA 4 S commande les deux canaux de l'actionneur de variation DMG 2 T.

Un seul bouton va-et-vient est utilisé par groupe d'éclairage (canal d'actionneur de variation).

Une brève pression sur la touche allume ou eteint la lumière. Une pression de touche longue modifie la luminosite.

• Touche supérieure éclairir
• Touche inférieure → obscurin

Un bouton va-et-vient, c'est-à-dire 2 entrées, est utilisé pour chaque groupe d'éclairage. Les touches supérieure et inférieure d'un bouton à bascule envoient des télégrammes respectivement via une adresse de groupe commune à l'actionneur de variation.

5.3.1 Appareils

TA 4S (4969222)
DMG2T(4930270)

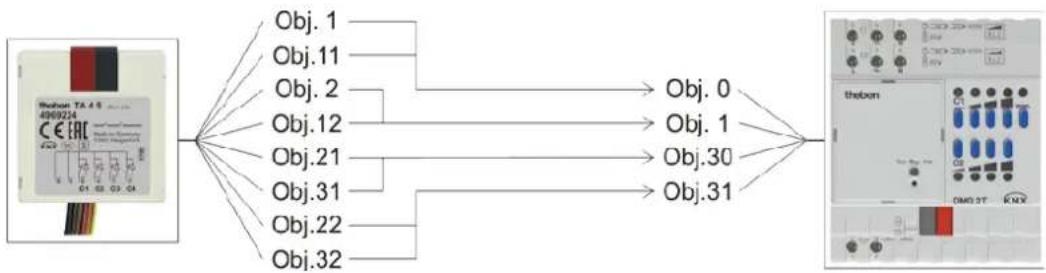

5.3.2 Aperçu

5.3.3 Objects et associations

Concaténations

N°	TA 4 S	N°	DMG 2 T	Commentaire
	Nom de l'objet		Nom de l'objet
1	Canal 1 Commuter	0	DMG 2 T	Premier groupe d'éclairage : Envoie en cas de pression de bouton-poussoircourte
11	Canal 2 Commuter		Commuter marche / arrêt	Ordres marche / arrêt sur l'actionneur de variation,
2	Canal 1 Éclaircir	1	DMG 2 T	Envoie des ordres éclaircir / obscurcir à l'actionneur de variation en cas de pression de bouton-poussoir longue.
12	Canal 2 Obscurcir		Éclaircir / obscurcir
21	Canal 3 Commuter	30	DMG 2 T	Deux groupe d'éclairage : Envoie en cas de pression de bouton-poussoircourte
31	Canal 4 Commuter		Commuter marche / arrêt	Ordres marche / arrêt sur l'actionneur de variation,
22	Canal 3 Éclaircir	31	DMG 2 T	Envoie des ordres éclaircir / obscurcir à l'actionneur de variation en cas de pression de bouton-poussoir longue.
32	Canal 4 Obscurcir		Éclaircir / obscurcir

5.3.4 Réglages des paramètres importants

TA4S

Page de paramètres	Paramètre	Réglage
Canal 1 (2,3,4)	Activer le canal	Oui
	Fonction du canal	Varier
(Canal 1) Varier	Réaction à court / long	Éclaircir / marche8
(Canal 2) Varier	Réaction à court / long	Obscürcir / arrêt9
(Canal 3) Varier	Réaction à court / long	Éclaircir / marche10
(Canal 4) Varier	Réaction à court / long	Obscürcir / arrêt11

DMG 2 T

Page de paramètres	Paramètre	Réglage
Comportement de variation	Enclenchement / coupure avec 4 bits Télégramme	Non

5.4 Commande de 4 stores ou groupes de stores

L'interface pour bouton-poussoir TA 2 S commande l'actionneur de store JMG 4 T.

Un bouton-poussoir est relié à chaque entrée.

Une longue pression sur le bouton-poussoir permet de relever ou d'abaisser le store.

Une courte pression sur le bouton-poussoir déclenché la fonction arrêt / stop.

5.4.1 Appareils

TA 4 S (4969224)
JMG4T(4930250)

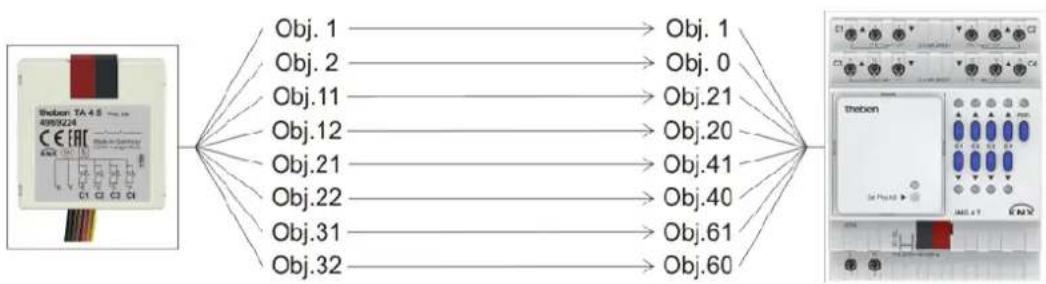

5.4.2 Aperçu

5.4.3 Objects et associations

Concaténations

N°	TA 4 S	N°	JMG 4 T	Commentaire
	Nom de l'objet		Nom de l'objet
1	Canal 1 Pas / arrêt	1	JMG 4 TC1 Pas / arrêt	Pression longue pour Ordre de mouvement montée / descente.
2	Canal 1 Montée / descente	0	JMG 4 TC1 Montée / descente
11	Canal 2 Pas / arrêt	21	JMG 4 TC2 Pas / arrêt
12	Canal 2 Montée / descente	20	JMG 4 TC2 Montée / descente
21	Canal 3 Pas / arrêt	41	JMG 4 TC3 Pas / arrêt	Pression courte pour Ordres pas / stop.
22	Canal 3 Montée / descente	40	JMG 4 TC3 Montée / descente
31	Canal 4 Pas / arrêt	61	JMG 4 TC4 Pas / arrêt
32	Canal 4 Montée / descente	60	JMG 4 TC4 Montée / descente

5.4.4 Reglages des paramètres importants

TA4S

Page de paramètres	Paramètre	Réglage
Canal 1 (2,3,4)	Activer le canal	Oui
	Fonction du canal	Store
Store	Manipulation	Commande à une touche

JMG4T

Page de paramètres	Paramètre	Réglage
JMG 4 JMG 4 T	Type de toile	Store

6 Annexe

6.1 Conversion des pourcentage en valeurs décimales et hexadécimales

%	Déc.	Hex.	%	Déc.	Hex.	%	Déc.	Hex.
0 %	0	00	34 %	87	56	68 %	173	AD
1 %	3	02	35 %	89	59	69 %	176	AF
2 %	5	05	36 %	92	5B	70 %	179	B2
3 %	8	07	37 %	94	5E	71 %	181	B5
4 %	10	0A	38 %	97	60	72 %	184	B7
5 %	13	0C	39 %	99	63	73 %	186	BA
6 %	15	0F	40 %	102	66	74 %	189	BC
7 %	18	11	41 %	105	68	75 %	191	BF
8 %	20	14	42 %	107	6B	76 %	194	C1
9 %	23	16	43 %	110	6D	77 %	196	C4
10 %	26	19	44 %	112	70	78 %	199	C6
11 %	28	1C	45 %	115	72	79 %	201	C9
12 %	31	1E	46 %	117	75	80 %	204	CC
13 %	33	21	47 %	120	77	81 %	207	CE
14 %	36	23	48 %	122	7A	82 %	209	D1
15 %	38	26	49 %	125	7C	83 %	212	D3
16 %	41	28	50 %	128	7F	84 %	214	D6
17 %	43	2B	51 %	130	82	85 %	217	D8
18 %	46	2D	52 %	133	84	86 %	219	DB
19 %	48	30	53 %	135	87	87 %	222	DD
20 %	51	33	54 %	138	89	88 %	224	EO
21 %	54	35	55 %	140	8C	89 %	227	E2
22 %	56	38	56 %	143	8E	90 %	230	E5
23 %	59	3A	57 %	145	91	91 %	232	E8
24 %	61	3D	58 %	148	93	92 %	235	EA
25 %	64	3F	59 %	150	96	93 %	237	ED
26 %	66	42	60 %	153	99	94 %	240	EF
27 %	69	44	61 %	156	9B	95 %	242	F2
28 %	71	47	62 %	158	9E	96 %	245	F4
29 %	74	49	63 %	161	AO	97 %	247	F7
30 %	77	4C	64 %	163	A3	98 %	250	F9
31 %	79	4F	65 %	166	A5	99 %	252	FC
32 %	82	51	66 %	168	A8	100 %	255	FF
33 %	84	54	67 %	171	$AA
