MODE D'EMPLOI GRFC2353SS FRIGIDAIRE

NOTA Para evitar descargas eléctricas, que pueden causar la muerte o lesiones graves, desconecte el refrig-erador del suministro eléctrico antes de conectar una tubería de suministro de agua al refrigerador. ADVERTENCIA Corte el suministro eléctrico de su refrigera-dor, desconectando el cable de alimentación del enchufe de la pared. Mecanismo del Mecanismo del pasadorpasador Apertura Apertura de de bisagra bisagra inferiorinferiorNE RETIREZ PAS cette étiquette avant que le réfrigérateur n'ait été mis à niveau. Veuillez suivre toutes les instructions pour mettre votre réfrigérateur à niveau. Numéro de référence: A22782801 *Veuillez consulter leGuide d'utilisation et d'entretien pour obtenir plus de détails. Si vous n'êtes pas satisfait de l'installation de votre réfrigérateur, veuillez communiquer avec le magasin dans lequel vous l'avez acheté ou composer le1877435-3287 afin d'obtenir de l'aide.

Electrolux utilise de la mousse et du ruban d'emballage pour protéger les pièces internes de votre réfrigérateur durant le transport. Une fois le réfrigérateur installé, vous pouvez les retirer. Et maintenant? Félicitations! Il ne vous reste plus qu’à profiter de votre nouveau réfrigérateurElectrolux.

• Pour prendre connaissance des instructions de sécurité importantes et apprendre à utiliser votre réfrigérateur, veuillez lire le Guide d'utilisation et d'entretien en entier.
• Vous pouvez commencer par la section «Éléments visuels et bruits d'un fonctionnement normal» du guide afin de savoir à quoi vous attendre lors du fonctionnement habituel de l'appareil.

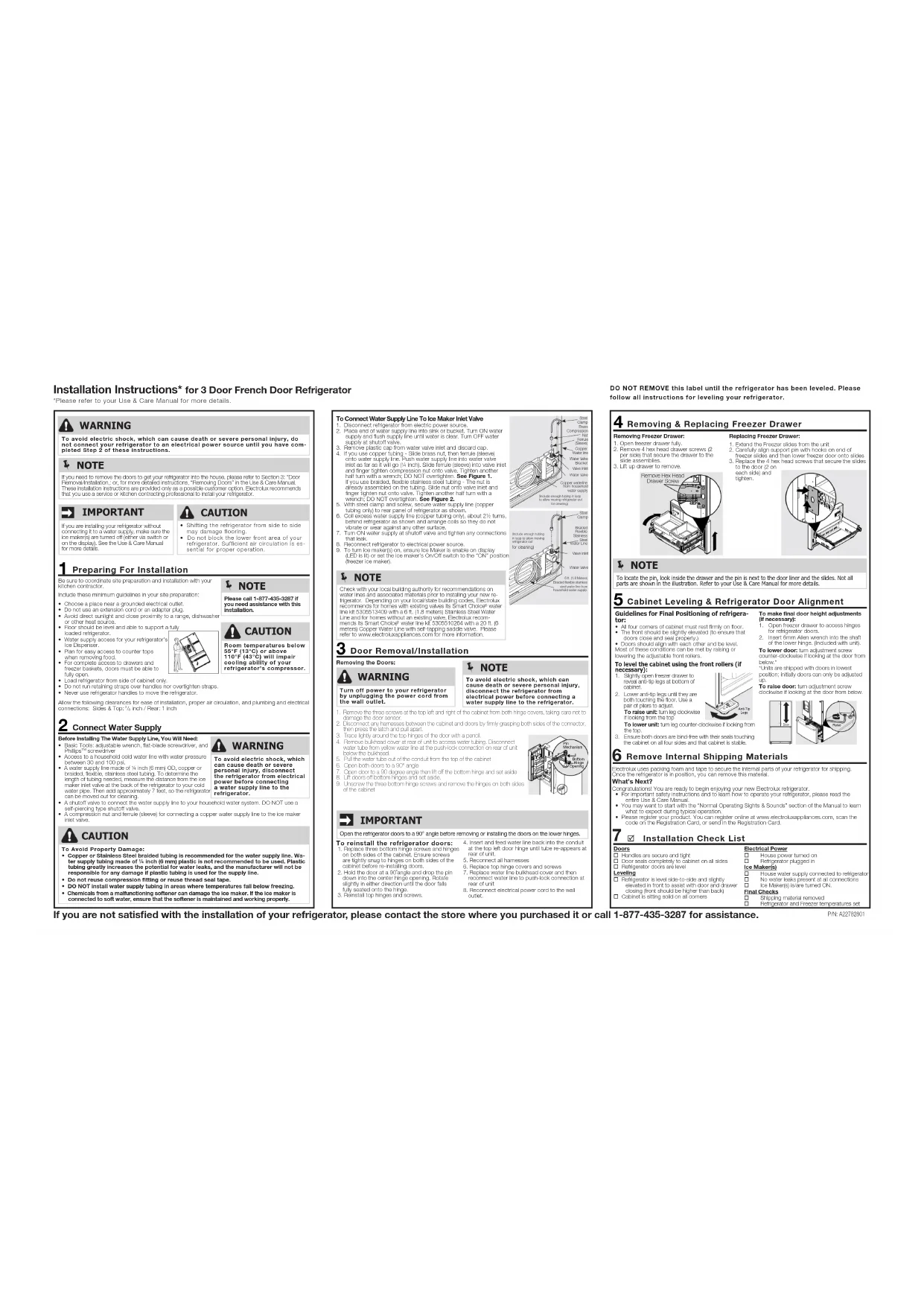

• Veuillez enregistrer votre produit. Vous pouvez vous inscrire en ligne sur www.electroluxappliances.com, numériser le code sur la carte d’enregistrement ou envoyer la carte d’enregistrement. Retrait du matériel d'expédition à l'intérieur Instructions d'installation* pour le réfrigérateur à portes françaises à 3portes

Portes Les poignées sont sécurisées et serrées La porte adhère fermement à tous les côtés de l’unité Les portes du réfrigérateur sont à niveauMise à niveau Le réfrigérateur est nivelé latéralement et légèrement surélevé à l’avant pour faciliter la fermeture de la porte et du tiroir (l’avant devrait être plus élevé que l’arrière) L’unité repose solidement sur ses quatre piedsAlimentation électrique L'alimentation électrique de la résidence est sous tension Liste de contrôle d'installation Le réfrigérateur est branchéMachine(s) à glaçons L'alimentation en eau de la résidence est raccordée au réfrigérateur Aucune fuite d'eau n'est présente au niveau des raccords La ou les machine(s) à glaçons est/sont en position ON (en marche).Vérifications finales Le matériel d'emballage a été retiréRéglage des températures du réfrigérateur et ducongélateur Mise à niveau de l’unité et alignement des portes du réfrigérateur Directives pour le positionnement final du réfrigérateur:

• Les quatre pieds du réfrigérateur doivent reposer fermement sur le sol.• Le devant doit être légèrement surélevé (afin d’assurer que les portes ferment correctement et hermétiquement).• Les portes doivent être alignées symétriquement et à niveau.La plupart de ces conditions peuvent être respectées en relevant ou en abaissant la hauteur des roulettes avant réglables.Pour mettre l’unité à niveau à l’aide des roulettes avant (au besoin):1. Ouvrez légèrement le tiroir du congélateur pour révéler les pieds de nivellement en bas de de l’unité.2. Abaissez les pieds de nivellement jusqu’à ce qu’ils touchent le sol. Utiliser des pinces pour effectuer les réglages.Pour relever l’unité: tourner le pied dans le sens horaire si on regarde depuis le hautPour abaisser l’unité: tourner le pied dans le sens antihoraire si on regarde depuis le haut.3. Assurez-vous qu’aucun objet n’empêche le mouvement des deux portes, que les joints d’étanchéité adhèrent bien aux quatre côtés du réfrigérateur et que celui-ci est bien stable. Pour effectuer les réglages finaux de la hauteur de la porte (au besoin):PorteSoulever1. Ouvrez le tiroir du congélateur pour accéder aux charnières des portes du réfrigérateur.2. Introduisez une clé Allen de 6mm dans l’arbre de la charnière inférieure. (Inclus avec l’appareil).Pour abaisser la porte: tournez la vis de réglage dans le sens antihoraire si vous regardez la porte par le dessous.**Les unités sont expédiées avec les portes en position la plus basse; les portes ne peuvent être réglées que vers le haut.Pour soulever la porte: tournez la vis de réglage dans le sens horaire si on regarde la porte par le dessous. Pattesantibasculement

• Le déplacement latéral du réfrigérateur peut endommager le revêtement de sol.• Ne bloquez pas la partie inférieure avant de votre réfrigérateur. Une circulation d’air suffisante est essentielle pour un bon fonctionnement. IMPORTANT Si vous installez votre réfrigérateur sans raccordement à l'alimentation en eau, assurez-vous que l'interrupteur de la ou des machine(s) à glaçons est en position d'arrêt (reportez-vous au Guide d'utilisation et d'entretien pour obtenir plus de détails). Consultez le Guide d'utilisation et d'entretien pour obtenir plus de détails. Pour réinstaller les portes du réfrigérateur: 1. Replacez les trois vis de charnières et charnières inférieures des deux côtés de l’unité. Assurez-vous que les vis sont bien serrées sur les charnières des deux côtés de l’unité avant de réinstaller les portes.2. Tenez la porte à un angle de 90˚ et déposez la goupille dans l’ouverture de la charnière centrale. Faites pivoter légèrement dans l'une ou l'autre direction jusqu'à ce que la porte repose complètement sur la charnière. 3. Réinstallez les charnières supérieures et les vis. IMPORTANT Maintenez les portes du réfrigérateur ouvertes à un angle de90° avant de retirer et d'installer les portes sur les charnières inférieures.4. Insérez et réinsérez le tuyau d’eau dans le conduit situé au niveau de la charnière de la porte du haut à gauche jusqu’à ce que le tuyau réapparaisse à l’arrière de l’appareil.5. Rebranchez tous les harnais6. Remettez en place les couvercles et les vis des charnières supérieures7. Remettez en place le couvercle de cloison de tuyau d'eau, puis rebranchez le tuyau d'eau à la connexion à verrou à poussoir à l'arrière de l’unité8. Rebranchez le cordon d'alimentation électrique à la prise murale. Retrait et remplacement du tiroir ducongélateur

Retrait du tiroir du congélateur:1. Ouvrir complètement letiroir du congélateur.2. Retirer les 4vis à tête hexagonale de tiroir (2par côté) qui fixent le tiroir aux ensembles de glissières.3. Soulever le tiroir pour leretirer. Remplacement du tiroir du congélateur:1. Prolonger les glissières du congélateur à partir de l’unité2. Aligner soigneusement la goupille de support avec les crochets à l’extrémité des glissières du congélateur, puis abaisser la porte du congélateur sur les glissières3. Remettre les 4vis à tête hexagonale qui fixent les glissières à la porte (2 de chaque côté) et serrez-les.Retirer la vis àtête hexagonale de tiroir

REMARQUE Pour localiser la goupille, regardez à l'intérieur du tiroir et la goupille se trouve à côté du revêtement de porte et des glissières. Les pièces ne sont pas toutes illustrées. Consultez leGuide d'utilisation et d'entretien pour obtenir plus de détails. AVERTISSEMENT Pour éviter des chocs électriques susceptibles de causer la mort ou de graves blessures, ne branchez pas votre réfrigérateur à une source d'alimentation électrique avant d'avoir terminé l'étape2 de ces instructions.

REMARQUE Si vous devez retirer les portes pour transporter votre réfrigérateur à l’intérieur de la maison, veuillez consulter la section3: «Retrait/installation des portes» ou, pour obtenir des instructions plus détaillées, la section «Retrait des portes» duGuide d'utilisation et d'entretien. Ces instructions d'installation ne sont fournies qu'à titre d'option possible pour le client. Electrolux recommande de faire appel à un technicien cuisiniste qualifié en entretien pour l'installation de votre réfrigérateur.

Avant l'installation Assurez-vous de coordonner la préparation du local et l'installation de votre appareil avec l’aide de votre cuisiniste.Suivez ces directives minimales pour la préparation de votre local:• Placez l'appareil près d'une prise de courant reliée à la terre.• N'utilisez pas de rallonge ni d’adaptateur.• Évitez d'exposer le réfrigérateur aux rayons directs du soleil et ne l'installez pas près d'une cuisinière, d'un lave-vaisselle ni de toute autre source de chaleur.• Le sol doit être parfaitement plat et doit pouvoir supporter un réfrigérateur rempli à pleine capacité.• Accès à l’alimentation en eau pour le distributeur de glaçons de votre réfrigérateur. • Prévoyez un accès facile aux comptoirs pour y déposer les aliments provenant du réfrigérateur.• Pour accéder sans difficulté aux tiroirs et aux paniers du congélateur, les portes doivent pouvoir s’ouvrir complètement.• Transportez le réfrigérateur par les côtés uniquement.• Ne faites pas passer les courroies dans les poignées et ne les serrez pas trop.• Ne déplacez jamais le réfrigérateur en le tenant par les poignées. Prévoyez les dégagements suivants pour faciliter l'installation, assurer une circulation d'air appropriée et raccorder la plomberie et les branchements électriques: côtés et dessus: 9,5mm(

po) / arrière: 25,4mm(1po). MISE EN GARDE Des températures ambiantes inférieures à 13°C(55°F) ou supérieures à 43°C(110°F) vont compromettre la capacité de refroidissement du compresseur de votre réfrigérateur.

REMARQUE Pour obtenir de l'aide pour cette installation, veuillez composer le1877435-3287.

Pour éviter les dommages matériels:

• Il est recommandé d’utiliser un tuyau tressé en cuivre ou en acier inoxydable pour l’alimentation en eau. L’utilisation d’un tuyau d’alimentation en eau en plastique de 6mm (¼po) n’est pas recommandée. Un tuyau en plastique augmente grandement les risques de fuites d’eau et le fabricant n’est pas responsable des dommages causés par l’utilisation d’un tuyau en plastique pour l’alimentation en eau.
• Ne réutilisez pas le raccord à compression ou ne réutilisez pas de ruban d’étanchéité pour joints filetés.

• NE PAS INSTALLER de tuyau d’alimentation en eau dans les régions où les températures descendent sous le point de congélation.
• Les produits chimiques contenus dans un adoucisseur d’eau qui présente un mauvais fonctionnement peuvent endommager la machine à glaçons. Si la machine à glaçons est raccordée à un adoucisseur d’eau, assurez-vous que ce dernier est entretenu adéquatement et qu’il fonctionne correctement. Pour procéder à l'installation du tuyau d'alimentation en eau, vous devrez avoir à disposition:• Les outils de base suivants: une clé à molette, un tournevis à pointe plate et un tournevis Phillips

• Un accès à une canalisation d'eau froide domestique présentant une pression située entre 2,068 et 6,895bars (30 et 100lb/po²).• Un tuyau d'alimentation en eau de 6mm (¼po) de diamètre extérieur, en cuivre ou tressé et flexible en acier inoxydable. Pour déterminer la longueur de tuyau requise, mesurez la distance entre la soupape d'introduction de la machine à glaçons derrière le réfri- gérateur et votre conduite d'eau froide. Puis, ajoutez environ 2,1mètres(7pi) afin de pouvoir déplacer le réfrigérateur au moment du nettoyage.
• Une soupape d'arrêt pour raccorder le tuyau d'alimentation en eau à votre système de distribution d'eau domestique. NE PAS UTILISER de soupape d’arrêt de type auto-perceuse.• Un écrou à compression et une bague (un raccord) pour raccorder un tuyau d’alimentation en eau en cuivre à la soup-ape d’introduction de la machine à glaçons. Raccordement de l'alimentation en eau AVERTISSEMENT Pour éviter des chocs électriques susceptibles de causer la mort ou de graves blessures, débranchez le réfrigérateur de sa source d’alimentation électrique avant de le raccorder à l'alimentation en eau. Pour raccorder la conduite d’alimentation en eau à la soupape d’introduction de la machine à glaçons 1. Débrancher le réfrigérateur de sa source d'alimentation électrique.2. Placer l’extrémité du tuyau d’alimentation en eau dans l’évier ou un seau. Ouvrir l’alimentation en eau et rincer le tuyau jusqu’à ce que l’eau soit claire. Fermer l’alimentation en eau au moyen de la soupape d’arrêt.

3. Retirer le capuchon en plastique de l’entrée de la soupape d’alimentation en eau et le jeter.

4. Si vous utilisez un tuyau en cuivre: Faire glisser l'écrou en laiton, puis la bague (un

raccord) sur le tuyau d'alimentation eneau. Pousser le tuyau d’alimentation en eau dans l’entrée de la soupape du robinet aussi loin que possible (6mm [1⁄4pouce]). Faire glisser la bague (un raccord) dans l'entrée de la soupape et serrez à la main l'écrou de compression sur la soupape. Serrer un autre demi-tour avec une clé. NE PAS trop serrer. Consultez la figure1. Si vous utilisez un tuyau flexible tressé en acier inoxydable, l'écrou est déjà assemblé sur letuyau. Faire glisser l'écrou sur l'entrée de la soupape et serrez l'écrou à lamain sur la soupape. Serrer un autre demi-tour avec uneclé. NE PAS trop serrer. Consultez la figure2.5. À l’aide d’une pince et d’une vis en acier, fixer le tuyau d’alimentation eneau (tuyau en cuivre seulement) au panneau arrière du réfrigérateur, comme illustré. 6. Enrouler le tuyau d’alimentation en eau (tuyau en cuivre seulement), environ 2tours et demi, derrière le réfrigérateur comme illustré et disposer les serpentins de façon à ce qu’ils ne vibrent pas ou ne s’usent pas contre toute autre surface. 7. Ouvrir la soupape d’alimentation en eau et resserrer tout raccord présentant une fuite.8. Rebrancher le réfrigérateur à sa source d’alimentation électrique.9. Pour mettre la ou les machine(s) à glaçons en marche, assurez-vous que la machine à glaçons est activée (la DEL est allumée) ou mettre l’interrupteur On/Off (Marche/Arrêt) de la machine à glaçons en position «ON» (marche) (machine à glaçons du congélateur). Pince enacier Écrou àcompression en laiton Bague (un raccord) Tuyau d’eau en cuivre Support de soupape d'eau Entrée de la soupape Soupape d’eau Tuyau d’eau en cuivre de l’alimentation en eau domestique (Inclure suffisamment de tuyau dans la boucle pour permettre le déplacement du réfrigérateur vers l’extérieur pour le nettoyage) Pince enacier Entrée de la soupape Soupape d'eau Tuyau d’eau flexible tressé en acier inoxydable (Inclure suffisamment de tuyau dans la boucle pour permettre le déplacement du réfrigérateur vers l’extérieur pour le nettoyage) Tuyau d'eau flexible en acier inoxydable tressé de 1,8mètres (6pi) à partir de la canalisation d’eau domestique.

REMARQUE Avant d’installer votre nouveau réfrigérateur, renseignez-vous auprès de vos autorités locales en construction afin de connaître les recommandations en matière de canalisation d’eau et matériaux associés. Selon les codes du bâtiment locaux/d’État, Electrolux recommande, pour les maisons avec des soupapes existantes, son kit de tuyau d’eau Smart Choice 5305513409 avec un tuyau d’eau en acier inoxydable 1,8mètres (6pi) et pour les maisons sans soupape existante, Electrolux recommande sa trousse de tuyau d’eau Smart Choice 5305510264 avec un tuyau d’eau en cuivre de 6mètres (20pi) avec soupape à étrier autotaraudeuse. Veuillez consulter le site www.electroluxappliances.com pour obtenir deplus amples renseignements.

1. Retirez les trois vis en haut à gauche et à droite de l’unité des deux couvercles de charnière, en prenant soin de ne pas endommager le capteur de porte. 2. Débranchez tous les harnais entre l’unité et les portes en saisissant fermement les deux côtés du connecteur, puis appuyez sur le loquet et tirez. 3. Tracez légèrement avec un crayon le contour des charnières supérieures de la porte.

4. Retirez le couvercle de cloison à l'arrière de l'appareil pour accéder au tuyau d'eau. Débranchez

le tuyau d'eau de la conduite d'eau jaune au niveau de la connexion à verrou à poussoir à l'arrière de l'appareil sous la cloison.5. Tirez le tuyau d’eau hors du conduit à partir du haut de l’unité. 6. Ouvrez les deux portes à un angle de 90°.

7. Ouvrez la porte à un angle de 90° puis soulevez la de la charnière inférieure et mettez-la de côté.

8. Soulevez les portes des charnières inférieures et mettez-les de côté.

9. Dévissez les trois vis des charnières inférieures et retirez les charnières des deux côtés de l’unité

Installation/retrait des portes Retrait des portes:

REMARQUE Pour éviter des chocs électriques susceptibles de causer la mort ou de graves blessures, débranchez le réfrigérateur de sa source d’alimentation électrique avant de le raccorder à l'alimentation en eau. AVERTISSEMENT Coupez l'alimentation de votre réfrigérateur en débranchant le cordon d'alimentation de la prise murale. Mécanisme de la Mécanisme de la brochebroche Ouverture Ouverture de la de la charnière charnière inférieureinférieure
