MODE D'EMPLOI FSC23F7DSB FRIGIDAIRE

P/N 241540401 (0704) côte à côte

LIRE ET CONSERVER CES INSTRUCTIONS

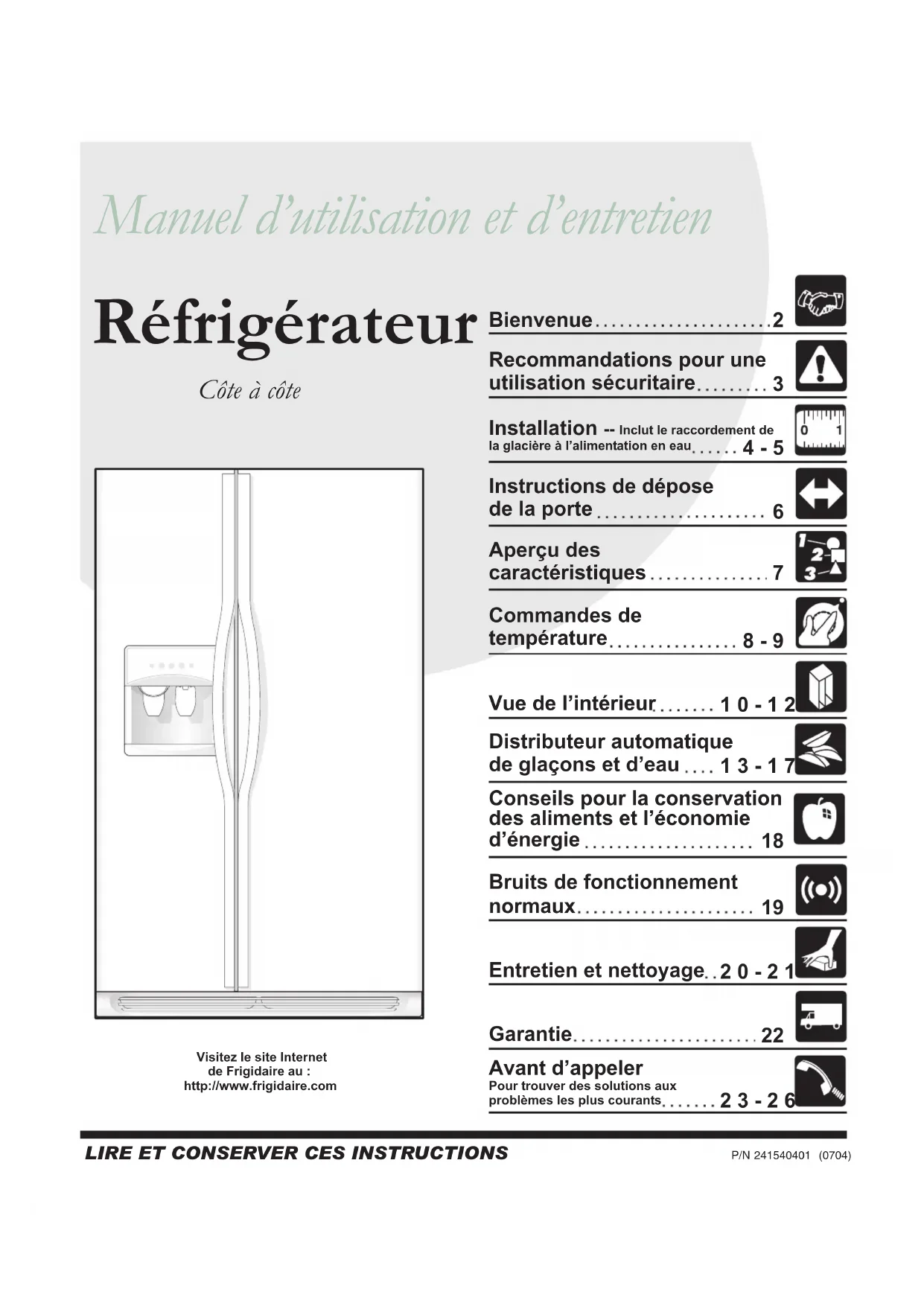

Manuel d’utilisation et d’entretien Réfrigérateur Côte à côte Bienvenue

23-26 Recommandations pour uneutilisation sécuritaire Installation -- Inclut le raccordement de la glacière à l’alimentation en eau Instructions de déposede la porteAperçu descaractéristiquesCommandes detempératureVue de l’intérieurDistributeur automatiquede glaçons et d’eauConseils pour la conservationdes aliments et l’économied’énergieEntretien et nettoyageBruits de fonctionnementnormauxGarantieAvant d’appeler Pour trouver des solutions aux problèmes les plus courants Visitez le site Internet de Frigidaire au : http://www.frigidaire.com2 Bienvenue et félicitations Félicitations pour l’achat de votre nouveau réfrigérateur! Nous,de Electrolux Home Products, sommes très fiers de nosproduits et nous sommes déterminés à vous offrir le meilleurservice possible. Votre satisfaction est notre priorité.Veuillez lire attentivement ce manuel d’utilisation etd’entretien. Il contient de précieuses informations sur lameilleure façon d’entretenir votre nouveau réfrigérateur.Nous sommes certains que vous apprécierez votre nouveauréfrigérateur et nous vous remercions d’avoir choisi un denos produits. Nous souhaitons que vous nous soyez fidèlespour vos prochains achats.VEUILLEZ LIRE CES INSTRUCTIONS ET LESCONSERVERCe Manuel d’utilisation et d’entretien fournit des instructionsde fonctionnement spécifiques pour votre modèle. N’utilisezvotre réfrigérateur que de la façon indiquée dans ce manuel.Ces instructions n’ont pas la prétention de couvrir toutes lesconditions ou situations susceptibles de se produire. Il fautfaire preuve de bon sens et de prudence chaque fois quel’on installe un appareil, qu’on le fait fonctionner ou qu’on enfait la maintenance.Veuillez indiquer les numéros de modèle et de série ci-dessous pour référence future. Ces informations setrouvent sur la plaque signalétique située à l’intérieurde votre réfrigérateur.REMARQUE : N’utilisez que de l’eau et du savon pournettoyer la plaque signalétique.Numéro de modèle :Numéro de série :Date de l’achat : Vous avez des questions ? 1-800-944-9044 (États-Unis) 1-866-213-9397 (Canada)ou visitez notre site Internet à : www.frigidaire.comVeuillez attacher les reçus deventes ici pour référence future. Prolongez votre garantie avec un contrat de service prolongé Composez le 1-800-944-9044 pour bénéficier des avantages suivants :

• Libération totale des factures deréparation de sorte que les réparationssurprises ne crèvent pas votre budget.• Service d’entretien commode etrapide grâce à un n° de téléphone sansfrais.• Réparations de première qualité pardes experts entraînés à l’usine.• Accessibilité immédiate aux piècesd’origine authentiques de sorte quevous soyez assuré que votre réfrigérateursoit réparé avec les pièces adéquates. Veuillez remplir et poster la Carte d’enregistrement du produit incluse avec votre réfrigérateur. Plaque signalétique3 Recommandations pour une utilisation sécuritaire Veuillez lire toutes instructions avant d’utiliser ce réfrigérateur.

• Ne pas ranger et ne pas utiliser d’essence ou tout autre liquide inflammable à proximité de cet appareil ou de tout autre appareil. Lire les étiquettes du produit pour vous informer de tout indice d’inflammabilité ou de toutes autres précautions d’usage.

• Ne pas faire fontionner le réfrigérateur en présence d’émanations explosives.

• Éviter tout contact avec les pièces mobiles de la machine à glaçons automatique.

• Enlever toutes les agrafes du carton. Les agrafes peuvent causer des coupures importantes et endommager le fini des meubles et des appareils électroménagers.

LA SÉCURITÉ DES ENFANTS

Jeter au rebut ou recycler le carton, les sacs de plastique et tous les autres matériaux d’emballage immédiatement après avoir déballé le réfrigérateur. Les enfants ne devraient JAMAIS jouer avec ces matériaux. Les morceaux de carton couverts de tapis, d’un couvre-lit, de feuilles de plastique ou de film étirable peuvent facilement se transformer en construction étanche et causer rapidement l’asphyxie. MISE AU REBUT APPROPRIÉE DE VOTRE

RÉFRIGÉRATEUR OU CONGÉLATEUR

Risque de piégeage des enfants Le piégeage et la suffocation d’enfants n’est pas un problème du passé. Les réfrigérateurs et les congélateurs au rebut ou abandonnés sont toujours dangereux – même pour quelques jours. Si vous vous débarrassez de votre vieux réfrigérateur ou congélateur, veuillez suivre les consignes suivantes pour éviter les accidents. Avant de jeter au rebut votre vieux réfrigérateur/congélateur:

• Laisser les clayettes en place pour empêcher que les enfants n’y entrent facilement.

• Faire enlever le réfrigérant par un technicien qualifié.

INFORMATIONS SUR LE SYSTÈME ÉLECTRIQUE

• Le réfrigérateur doit être branché à sa propre prise de courant alternatif de 115 volts et de 60 Hz. Le cordon d’alimentation de l’appareil est muni de trois broches avec mise à la terre pour assurer une protection accrue contre les risques d’électrocution. La fiche électrique à trois broches doit être branchée directment dans une prise de courant appropriée avec mise à la terre. La prise de courant doit respecter les codes locaux et les ordonnances. Consulter un électricien qualifié. Ne pas utiliser de rallonge ni d’adaptateur.

• Si le cordon électrique est endommagé, il doit être remplacé par le fabricant, un technicien de service après-vente ou une personne qualifiée pour éviter tout risque.

• Ne jamais débrancher le réfrigérateur en tirant sur le cordon électrique. Toujours saisir fermement la fiche et la tirer directement de la prise de courant afin de ne pas endommager le cordon électrique.

• Pour réduire les risques de choc électrique, toujours débrancher le réfrigérateur avant de le nettoyer ou de changer une ampoule.

• Le rendement de l’appareil peut être affecté par une variation de tension de 10% ou plus. Faire fonctionner le réfrigérateur avec une alimentation électrique insuffisante peut endommager le compresseur. Ce type de dommage n’est pas couvert par votre garantie.

• Pour éviter que le courant électrique qui alimente le réfrigérateur ne soit accidentellement coupé, ne pas brancher l’appareil à une prise de courant contrôlée par un interrupteur mural, ne pas tirer sur le cordon électrique.

• Éviter de brancher le réfrigérateur à un interrupteur à circuit de terre contrôlé. Ces directives doivent être suivies pour assurer le bon fonctionnement des dispositifs de sécurité de ce réfrigérateur. IMPORTANT : En appuyant sur le bouton Marche/arrêt du panneau de commande (situé en haut du compartiment réfrigérateur) le système de refroidissement du réfrigérateur sera mis hors service, mais les éclairages et les autres composants électriques ne sont pas déconnectés. Pour couper le courant dans le réfrigérateur, il faut le débrancher.4 Ce Manuel d’utilisation et d’entretien fournit des instructions de fonctionnement spécifiques pour votre modèle. N’utilisez le réfrigérateur que de la façon indiquée dans ce Manuel d’utilisation et d’entretien. Avant de faire fonctionner le réfrigérateur, suivez ces premières étapes importantes. EMPLACEMENT

• Placer le réfrigérateur près d’une prise de courant avec mise à la terre. Ne pas utiliser de rallonge ni d’adaptateur.

• Si possible, ne pas placer le réfrigérateur directement sous la lumière du soleil et le placer loin de la cuisinière, du lave- vaisselle et des autres sources de chaleur.

• Le réfrigérateur doit être installé sur un plancher à niveau et suffisamment solide pour supporter le poids du réfrigérateur une fois rempli.

• Prendre en considération la proximité de l’approvision- nement en eau pour les modèles équipés d’une machine à glaçons automatique. INSTALLATION Dégagements nécessaires pour l’installation

• Laisser le dégagement suivant pour faciliter l’installation, permettre une bonne circulation de l’air, et pour les connexions électriques et de plomberie : Côtés et dessus ------------ 1 cm (3/8 po) Arrière ------------------------- 2,5 cm (1 po)

OUVERTURE DE LA PORTE

REMARQUE : Si le réfrigérateur est positionné contre un mur sur le côté des pentures, il faudra peut-être le distancer du mur pour permettre une plus grande ouverture de la porte. Le réfrigérateur doit être placé près d’un comptoir, de manière à pouvoir y déposer facilement la nourriture. Pour faciliter l’utilisation des bacs du réfrigérateur et des paniers du congélateur, placer le réfrigérateur de manière à permettre aux portes de s’ouvrir complètement. Installation INSTALLATION/DÉPOSE DE LA GRILLE DE PROTECTION : Dépose :

1. Ouvrir les portes du congélateur et du compartiment

2. En partant du côté gauche de la grille, insérer les

doigts entre la partie supérieure de la grille de protection et la caisse. Tirer doucement vers soi pour libérer la première languette d’attache. Faire glisser ensuite la main au-delà de l’espace libéré par la première languette d’attache et tirer de nouveau vers soi pour libérer la deuxième languette d’attache. Procéder de même pour libérer toutes les languettes d’attache et pouvoir déposer la grille de protection. Installation :

1. Ouvrir les portes du

congélateur et du compartiment réfrigérateur.

2. Aligner la grille de protection

à la base du réfrigérateur. S’assurer que les quatre languettes de fixation situées à l’arrière de la grille s’insèrent correctement dans les orifices de la base de la caisse.

3. En partant de la gauche de grille de protection, appuyer

avec le pouce sur la partie supérieure de la première languette d’attache, et pousser la grille en avant pour la mettre en place. Procéder de même pour toutes les autres languettes jusqu’à ce que la grille de protection soit fixée au réfrigérateur.

3. Vérifier que les joints

hermétiques des deux portes sont en contact avec le boîtier sur les quatre côtés. MISE À NIVEAU Les quatre coins du réfrigérateur doivent reposer fermement sur un plancher solide. Le réfrigérateur est équipé de pieds de nivellement à l’avant, pour aider à le mettre à niveau. Le réfrigérateur doit être incliné vers l’arrière de 6 mm (1/4 po) pour aider à la fermeture de la porte et à ce qu’elle se referme correctement. Pour mettre le réfrigérateur à niveau :

1. Enlever la grille de protection.

(Voir la section « Dépose ».)

2. Utiliser un tournevis à lame plate ou une clé à douilles de

9 mm (3/8 po) pour régler les pieds de nivellement avant. REMARQUE : Les portes du réfrigérateur se referment d’elles-mêmes lorsqu’elles sont ouvertes à un angle de 20° ou moins. Soulever Ne pas installer le réfrigérateur dans un endroit où la température descend en dessous de 13 °C (55 °F) ou monte au-dessus de 43 °C (110 °F). Le compresseur ne pourra maintenir la température appropriée à l’intérieur du réfrigérateur. Ne pas obstruer le grillage inférieur, situé à l’avant de votre réfrigérateur. Une bonne circulation de l’air est essentielle pour que votre réfrigérateur fonctionne correctement.5 Avant d’installer le conduit d’alimentation en eau, on doit avoir :

• Les outils nécessaires : clé à ouverture variable, tournevis standard à lame plate et tournevis Phillips

• Accès au conduit d’alimentation en eau froide de la maison ayant une pression d’eau de 138 à 690 kPa (20 à 100 lb/po

• Un conduit d’alimentation en cuivre de 6,4 mm (¼ po) de diamètre intérieur. Pour déterminer la longueur du conduit en cuivre nécessaire, mesurer la distance entre la soupape de la machine à glaçons, située à l’arrière du réfrigérateur, et le conduit d’eau froide. Puis ajouter environ 2,1 m (7 pi), afin de permettre le déplacement du réfrigérateur lors du nettoyage (voir illustration).

• Une vanne d’arrêt branchée au conduit en eau de votre maison. NE PAS utiliser de vanne d’arrêt autotaraudeuse.

• Un écrou à compression et une bague d’extrémité (douille) pour raccorder le conduit d’alimentation en eau à la soupape d’admission de la machine à glaçons. REMARQUE : La trousse de conduit d’eau numéro 5303917950, disponible chez votre fournisseur (pour un coût additionnel), contient un conduit en cuivre de 7,6 m (25 pi) d’un diamètre extérieur de 6,4 mm (¼ po), une vanne d’arrêt de type étrier (non autotaraudeuse), deux écrous à compression en laiton de 6,4 mm (¼ po), deux bagues d’extrémité/douilles, ainsi que des directives d’installation du conduit d’alimentation. Installation - Raccorder la machine à glaçons à l’alimentation en eau Afin d’éviter tout risque de chocs électriques qui pourraient entraîner des blessures graves ou même la mort, toujours débrancher le réfrigérateur de la prise de courant avant de le raccorder à l’alimentation en eau. Pour raccorder le conduit d’alimentation en eau à la soupape d’admission de la machine à glaçons :

1. Débrancher le réfrigérateur de la prise de courant.

2. Placer l’extrémité du conduit d’alimentation en eau dans un évier ou un seau. OUVRIR

l’alimentation en eau et laisser l’eau s’écouler jusqu’à ce qu’elle soit claire. FERMER l’alimentation en eau à partir de la vanne d’arrêt.

3. Dévisser le capuchon de plastique de la soupape d’admission et le jeter.

4. Faire glisser l’écrou à compression en laiton puis la bague d’extrémité (douille) sur le

conduit d’alimentation en eau, tel qu’il est illustré.

5. Pousser le conduit d’alimentation en eau dans la soupape d’admission aussi

profondément que possible (6,4 mm [¼ po]). Faire glisser la bague d’extrémité (douille) dans la soupape d’admission et visser à la main l’écrou à compression sur la soupape. Visser d’un autre demi-tour avec une clé; NE PAS trop serrer.

6. À l’aide d’un collier de serrage et d’une vis, bien fixer le conduit d’alimentation en eau

à l’arrière du panneau du réfrigérateur à l’endroit illustré.

7. Enrouler le surplus du conduit d’alimentation en eau (environ 2 tours et demi) à l’arrière

du réfrigérateur tel qu’il est illustré à la figure 1 et le placer de manière à ce qu’il ne vibre pas et ne frotte pas contre une surface.

8. OUVRIR l’alimentation en eau à partir de la vanne d’arrêt et resserrer tous les raccords

qui présentent des fuites.

9. Brancher le réfrigérateur à la prise de courant.

10. S’assurer que l’interrupteur de la machine à glaçons est sur Marche (voir page 14

pour l’emplacement de l’interrupteur). IMPORTANT : S’assurer que les raccordements d’alimentation en eau respectent tous les codes de plomberie locaux. Pour éviter des dommages matériels :

• Il est recommandé d’utiliser des tuyaux en cuivre pour l’alimentation en eau. Les tuyaux en plastique de 6,4 mm (¼ po) ne sont pas recommandés, car ils présentent d’importants risques de fuite. Le fabricant ne sera tenu responsable pour aucun dommage résultant de l’utilisation de tuyaux en plastique.

• NE PAS installer les tuyaux d’alimentation en eau dans un endroit où la température peut descendre en dessous du point de congélation.

• Les produit chimiques provenant d’un système d’adoucisseur d’eau défectueux peuvent endommager la machine à glaçons. Si la machine à glaçons est connectée à un tel système, s’assurer qu’il est bien entretenu et qu’il fonctionne correctement. IMPORTANT : Il faut environ 24 heures avant que la machine à glaçons ne commence à produire des glaçons. La présence d’air dans le nouveau conduit d’alimentation en eau peut faire en sorte que la machine à glaçons prenne deux ou trois cycles avant de produire un plein bac à glaçons. Le nouveau conduit d’alimentation en eau peut également entraîner la production de glaçons décolorés ou ayant un goût désagréable. Jeter les glaçons produits au cours des premières 24 heures. Tuyau en plastique pour tuyaude remplissage de lamachine à glaçons6 Instructions de dépose de la porte INSTRUCTIONS DE DÉPOSE DE LA PORTE : Si vous devez faire passer le réfrigérateur par des entrées de porte étroites, suivez les étapes suivantes pour enlever les portes.

1. Débrancher le réfrigérateur de la prise de courant.

2. Ouvrir les deux portes, puis retirer la grille de protection (voir les instructions page 4).

3. Refermer les portes.

Pour enlever la porte du réfrigérateur :

1. Enlever la vis du couvercle de la charnière supérieure de la porte du réfrigérateur

puis enlever le couvercle.

2. Tracer le pourtour de la charnière avec un crayon à mine tendre. Cela facilitera

l’alignement des portes lors de leur réinstallation.

3. Enlever la charnière supérieure et soulever la porte du réfrigérateur de l’axe de

charnière inférieure. Mettre la porte de côté.

4. Enlever la charnière inférieure, si nécessaire.

5. Effectuer cette procédure dans l’ordre inverse lors de la réinstallation de la porte.

Pour enlever la porte du congélateur :

1. Débrancher le conduit d’alimentation en eau provenant de la charnière inférieure de la

porte du congélateur au raccord situé sous la partie avant du congélateur : Pousser l’anneau extérieur contre le raccord, puis tirer pour enlever le tube.

2. Enlever la vis du couvercle de la charnière supérieure de la porte du congélateur et enlever

3. Débrancher le connecteur d’alimentation électrique situé à la charnière supérieure : placer

les deux pouces sur les côtés plats des deux pièces du connecteur, les plier d’avant en arrière, puis d’un mouvement ferme, tirer sur les deux pièces pour les détacher.

4. Tracer le pourtour de la charnière avec un crayon à mine tendre. Cela facilitera l’alignement

des portes lors de leur réinstallation.

5. Enlever la charnière supérieure, laissant le connecteur d’alimentation électrique sortir par la

charnière et soulever la porte du congélateur de l’axe de la charnière inférieure. Poser la porte à plat pour éviter de déformer le conduit d’alimentation en eau.

6. Enlever la charnière inférieure, si nécessaire.

7. Effectuer de nouveau cette procédure dans l’ordre inverse lors de la réinstallation de la porte

du congélateur. Lorsque les deux portes auront été installées, raccorder le conduit d’alimentation en insérant le tube et en le poussant jusqu’à ce que le repère se trouve au niveau du raccord, replacer la grille de protection et brancher le cordon électrique. IMPORTANT : Avant de commencer, débrancher le cordon électrique de la prise de courant. Enlever tout ce qui se trouve dans les balconnets. Vis duVis duOutils nécessaires :Tournevis Phillips Ensemble declés à douille Clé àouverturevariableClé de 9,5 mm(3/8 po)1 Pousser l’anneau extérieurcontre le raccordDÉBRANCHER2 Tirer pour enlever le tubeRACCORDERInsérer le tube et le pousserjusqu’à ce que le repère setrouve au niveau du raccord7 Aperçu des caractéristiques Les caractéristiques peuvent varier selon le modèle Commandes du congélateur et du réfrigérateur Machine à glaçons Clayette coulissante SpillSafe

Balconnet fixe Clayette à crème glacée Bac à glaçons Clayette Clayette Petit panier Grand panier Porte-bouteilles de vin Casier laitier ATTENTION : Ne pas enlever l’aimant situé derrière le casier laitier Balconnet fixe Filtre à eau (l’emplacement varie selon le modèle) Balconnet fixe Grand panier Balconnet fixe Balconnet Clayette coulissante SpillSafe

Balconnet Support d’articles particuliers Bac à viandes et couvercle Barre de retenue pour grandes bouteilles Balconnet Bac à légumes et couvercle Balconnet fixe Grille de protection8 Commandes de température

PÉRIODE DE REFROIDISSEMENT

Pour assurer la conservation des aliments, faire fonctionner le réfrigérateur avec les portes fermées pendant au moins 6 heures avant de mettre de la nourriture dans le réfrigérateur.COMMANDES DU RÉFRIGÉRATEUR ET DU CONGÉLATEUR Plages de réglage des températures Congélateur Réfrigérateur

Minimum -6° -21° 33° 1° Plus froid RÉGLAGE DE LA TEMPÉRATUREUne fois que votre réfrigérateur afonctionné pendant 24 heures, vouspouvez régler les températures commevous le désirez. Faites des ajustementsgraduels et de petite amplitude, laissant letemps aux températures de changer et dese stabiliser. Référez-vous au guide ci-dessous pour effectuer les réglages. Guide de réglage de la température Si le compartiment réfrigérateur est trop chaud : Régler la commande des produits frais à un degré plus froid, en appuyant sur le bouton avec la flèche vers le bas. Si le compartiment réfrigérateur est trop froid : Régler la commande des produits frais à un degré plus chaud, en appuyant sur le bouton avec la flèche vers le haut. Si le compartiment congélateur est trop chaud : Régler la commande du congélateur à un degré plus froid, en appuyant sur le bouton avec la flèche vers le bas. Si le compartiment congélateur est trop froid : Régler la commande du congélateur à un degré plus chaud, en appuyant sur le bouton avec la flèche vers le haut.

Pour régler la température à une valeur plusélevée ou plus basse, appuyer sur lesboutons avec la flèche vers le haut ou laflèche vers le bas situés près de l’affichage.La première fois que l’on appuie sur lebouton, l’affichage montre le dernierréglage effectué. Ensuite, chaque pressiondu bouton change le réglage d’un degré.L’affichage montre le nouveau réglagependant quelques instants, puis changepour afficher la température actuelle.SI L’AFFICHAGE DE LA TEMPÉRATURECLIGNOTE :Si l’on constate que les deux affichages detempérature clignotent sans arrêt, cela peutindiquer que le système a détecté unproblème de fonctionnement. Appeler lereprésentant du service après-venteFrigidaire qui peut interpréter ce messageclignotant.Pour maintenir la température, un ventilateurfait circuler l’air dans les compartiments deréfrigération et de congélation. Pour quel’air circule correctement, ne pas bloquerles bouches d’air avec des produitsalimentaires. REMARQUE : Lorsque le réglage des commandes est changé, attendre 24 heures pour que la température se stabilise avant de faire de nouveaux changements.9 Commandes de température

AUTRES CARACTÉRISTIQUES DES COMMANDES

MISE EN MARCHE ET ARRÊT DU SYSTÈME DE REFROIDISSEMENT On peut arrêter le système de refroidissement du réfrigérateur en appuyant sur le bouton Marche/arrêt situé du côté gauche du panneau de commande des températures. Pour s’assurer quel’on n’arrête pas le système de refroidissement accidentellement,le bouton ne fonctionnera pas, sauf si l’on appuie dessus, en lemaintenant appuyé pendant trois secondes. Une fois le systèmede refroidissement arrêté, toute réfrigération dans le congélateuret le réfrigérateur s’arrête. Pour remettre en marche le système de réfrigération, appuyer sur le bouton Marche/arrêt et le maintenir appuyé pendant trois secondes. ALARMES DU SYSTÈME DE CONTRÔLE (CERTAINS MODÈLES) Le système de commande électronique vérifie en permanence siles températures du réfrigérateur et du congélateur sontconstantes, si les portes sont restées ouvertes et s’il y a eu unepanne de courant. Les variations des conditions normales defonctionnement sont communiquées au moyen de signauxsonores et de quatre témoins lumineux.

UTILISATION DU BOUTON ALARM RESET

(RÉARMEMENT DES ALARMES) Vous pouvez activer ou désactiver le système d’alarme en appuyant sur le bouton Reset et en le maintenant appuyé pendant trois secondes. Utilisez-le, par exemple, pour arrêter les signauxsonores et/ou éteindre les témoins lumineux qui clignotent. IMPORTANT : En appuyant sur le bouton Marche/arrêt du panneau de commande (situé en haut du compartimentréfrigérateur) le système de refroidissement du réfrigérateursera mis hors service, mais les éclairages et les autrescomposants électriques ne sont pas déconnectés. Pourcouper le courant dans le réfrigérateur, il faut le débrancher.REMARQUE : À chaque fois que l’on effectue un réglage surle panneau de commande, un signal sonore avertit de l’entréede données. Le système d’alarme ne se réarme pasautomatiquement si vous débranchez puis rebranchez lecordon d’alimentation électrique de votre réfrigérateur. Ilne peut être réactivé qu’en appuyant sur le bouton deréarmement des alarmes (Reset).Dès que vous avez désactivé le systèmed’alarme, vous devez à nouveau appuyer sur lebouton Reset et le maintenir enfoncé pendanttrois secondes pour réarmer (activer) le systèmed’alarme. Le témoin On (Marche) reste éteintpendant que les compartiments congélateuret réfrigérateur refroidissent pour atteindre lestempératures des réglages actuels. Lorsque les températuresprogrammées sont atteintes, le témoin vert On s’allume pourindiquer que le système d’alarme est en fonction.

RÉPONSE AUX ALARMES (SIGNAUX SONORES

ET TÉMOINS LUMINEUX) Le système de commande de votre réfrigérateur peut donner lesindications suivantes, grâce aux signaux sonores et aux témoinslumineux. Alarme Témoin Signal Condition Comment répondre Marche (témoin éteint) Le système d’alarme n’est pas en service pendant que le congélateur et le réfrigérateur se refroidissent pour atteindre les réglages actuels de températures. Si le congélateur et le réfrigérateur ne sont pas à la température voulue dans les trois heures, attendez-vous à recevoir le signal d’autres défauts de fonctionnement. Si l’appareil ne se refroidit pas selon les réglages actuels, demandez de l’aide en appelant au numéro inscrit au dos de ce Guide d’utilisation et d’entretien. vert constant Le système d’alarme est en service. Aucune réponse n’est nécessaire. Porte ouverte vert clignotant La porte du congélateur ou du réfrigérateur est restée ouverte pendant plus de cinq minutes. Fermez la porte pour arrêter l’alarme et la réarmer. Tempéra-ture élevée jaune clignotant Le congélateur ou le réfrigérateur est trop chaud (7,2 °C ou plus) depuis plus d’une heure. Appuyez sur le bouton Reset (Réarmement des alarmes) pour arrêter l’alarme. Si l’appareil ne se refroidit pas, demandez de l’aide en appelant au numéro inscrit au dos de ce Guide d’utilisation et d’entretien. Panne d’électricité jaune clignotant Une panne d’électricité a été détectée. Appuyez sur le bouton Reset pour arrêter l’alarme et appuyez de nouveau pour la réarmer. Vérifiez si les températures des produits ont été affectées selon la durée de la panne de courant. Bouton Marche/arrêt du système derefroidissementBouton de réarmementdes alarmesTémoins lumineux10 RÉGLAGE DES CLAYETTES EN PORTE-À-FAUX Les clayettes du réfrigérateur peuvent être facilement ajustées selon les besoins. Avant d’ajuster les clayettes, enlever toute nourriture. Les clayettes en porte-à- faux sont soutenues à l’arrière du réfrigérateur. Pour régler les clayettes en porte-à-faux : 1 Soulever le rebord avant. 2 Tirer sur la clayette pour l’extraire. Replacer la clayette en insérant les crochets dans la crémaillère, au fond duréfrigérateur. Abaisser la clayette dans les fentes et la verrouiller en position.Les clayettes en verre *SpillSafe (certains modèles) retiennent les déversementsaccidentels. Sur certains modèles, les clayettes en verre *SpillSafe sontcoulissantes pour faciliter le nettoyage et l’accès à la nourriture. Les clayettescoulissent indépendamment des crémaillères. Tirer tout simplement sur la clayettepour l’avancer. Les clayettes peuvent être allongées aussi loin que la butée le permet, mais elles ne peuvent pas être enlevées de la crémaillère. Vue de l’intérieur Clayette à crème glacée CLAYETTE À CRÈME GLACÉE (CERTAINS MODÈLES) Cette clayette se fixe à la partie supérieure du bac à glaçons. Elle permet deranger les contenants ronds ou rectangulaires de votre crème glacée préférée.Clayette coulissante en verre,en porte-à-faux

Clayette en verre, en porte-à-faux

Pour éviter les risques de blessures ou les dommagesmatériels, manipuler avec précaution les clayettes en verre trempé.Les clayettes peuvent se briser soudainement si elles sont ébréchées,égratignées ou exposées à de brusques changements de température.11 Vue de l’intérieur (suite)

RANGEMENT DANS LA PORTE

Les balconnets et les clayettes servent à ranger les pots, lesbouteilles et les canettes. Les articles les plus utilisés peuventêtre sélectionnés rapidement.Certains modèles ont des balconnets qui peuvent accommoderles contenants en plastique de 1 gallon et les bocaux de formatéconomique. Certains balconnets sont réglables pour une plusgrande capacité de rangement.Le casier laitier, qui est moins froid que le reste du réfrigérateur,est conçu pour y ranger le fromage, les tartinades et le beurrepour de courtes périodes de temps.

BALCONNETS RÉGLABLES

Certains modèles comportent des balconnets réglables quipeuvent être déplacés selon les besoins.Pour déplacer les balconnets :1. Soulever le balconnet.2. Enlever le balconnet.3. Replacer le balconnet à l’endroit désiré.4. Enfoncer le balconnet dans les supports jusqu’à ce qu’ilse verrouille en place.

BARRE DE RETENUE POUR GRANDES

BOUTEILLES (CERTAINS MODÈLES) La barre de retenue pour grandes bouteilles permet de maintenirles bouteilles de grand format pendant l’ouverture et la fermeturede la porte. Pour installer la barre de retenue, la tenir par le hautet la faire glisser par-dessus la paroi du balconnet, tel qu’il estillustré dans le schéma.Barre de retenue pour grandes bouteilles

SUPPORT D’ARTICLES PARTICULIERS

(CERTAINS MODÈLES)La conception innovatrice du support d’articles particulierspermet de déposer un paquet de six canettes de 355 ml (12 oz.),une bouteille de vin, une bouteille de boisson gazeuse de2 litres, ou une douzaine d’œufs. Le support d’articles particulierss’installe sur le côté gauche du réfrigérateur. Pour l’installer,glisser simplement le support d’articles particuliers sur n’importequelle clayette, comme il est illustré sur le dessin.Support d’articles particuliers Balconnet fixe Balconnet fixe Balconnets réglables12 Vue de l’intérieur - Espace de rangement spécial BACS À LÉGUMES (CERTAINS MODÈLES) Les bacs à légumes, situés sous la clayette inférieure du réfrigérateur, sont conçus pour y placer les fruits, les légumes et les autres produits frais. Laver ces produits à l’eau fraîche et bien les faire égoutter avant de les placer dans les bacs à légumes. Les aliments qui ont une odeur forte ou un taux d’humidité élevé doivent être emballés avant d’être rangés dans le réfrigérateur. BAC À VIANDES Certains modèles comportent un bac à viandes. La température du bac à viandes peut être réglée en faisant glisser sa commande de température dans un sens ou dans l’autre. Utiliser ce bac pour les pièces de viandes plus importantes, pour de courtes périodes de temps. Si l’on désire conserver la viande pour plus d’un ou deux jours, elle devrait être placée dans le congélateur. Le bac à viandes est fixe et ne peut être déplacé en haut ou en bas. Si des fruits ou des légumes sont rangés dans le bac à viandes, placer la commande de température du bac à viandes au réglage le plus élevé pour éviter que ces aliments ne gèlent. COMMANDE DE L’HUMIDITÉ (CERTAINS MODÈLES) Certains modèles de bacs à légumes comportent une commande de l’humidité qui vous permet de contrôler le taux d’humidité à l’intérieur du bac. Cette commande permet de prolonger la vie des légumes frais, qui se conservent mieux à un haut degré d’humidité. REMARQUE: Les légumes à feuilles se conservent mieux lorsque la commande de l’humidité est réglée sur « Higher Humidity » (humidité plus élevée) ou dans un bac à légumes sans commande de l’humidité. PORTE-BOUTEILLES DE VIN (CERTAINS MODÈLES) Les porte-bouteilles de vin permettent de ranger les bouteilles de vin, les bouteilles de jus ou de soda de deux litres. Pour installer le porte-bouteilles, le faire glisser sur la clayette en plaçant la partie incurvée vers l’intérieur. Pour l’enlever, le faire glisser vers l’extérieur. L’installer sur un des deux côtés de la clayette. Commande de l’humidité du bac à légumes Bac à légumes Bac à viandes avec commande de température Porte-bouteilles de vin Humidité plus élevée Humidité moins élevée Plus froidMoins froid13 Appuyer sur la touche CRUSH pour obtenir de la glace pilée. Un témoin vert apparaît au-dessus de la touche. Appuyer le verre contre le bras de distribution ICE le plus haut possible, pour collecter la glace. Le distributeur peut être verrouillé pour éviter toute utilisation intempestive. Pour verrouiller Appuyer sur la touche LOCK en maintenant la pression pendant 3 à 5 secondes. Un témoin rouge apparaît au-dessus de la touche. Pour déverrouiller Appuyer sur la touche LOCK en maintenant la pression pendant 3 à 5 secondes, jusqu’à ce que le témoin rouge au-dessus de la touche s’éteigne. Pour faire fonctionner le distributeur d’eau, appuyer un verre contre le bras de distribution WATER . Pour arrêter la distribution de l’eau, retirer le verre du bras de distribution . L’eau distribuée n’est pas réfrigérée. Pour une eau plus froide, ajouter d’abord de la glace pilée dans le verre. Un plateau de récupération, situé en bas de l’ouverture du distributeur, collecte les petits renversements et leur permet de s’évaporer. Ce plateau est amovible et lavable en lave-vaisselle. Ne pas verser trop d’eau et ne pas mettre trop de glace à cet endroit car il n’y a pas de vidange. Pour augmenter la production de glace lors d’occasions spéciales telles que des réceptions, appuyer sur la touche pendant 3 à 5 secondes pour activer cette caractéristique. Un témoin vert apparaît au-dessus de la touche. Pour l’arrêter, appuyer à nouveau sur la touche en maintenant la pression pendant 3 à 5 secondes. Distributeur automatique d’eau et de glaçons MODE D’EMPLOI DU DISTRIBUTEUR AUTOMATIQUE D’EAU ET DE GLAÇONS Les caractéristiques peuvent varier selon le modèle.

REMARQUE : Les témoins vert, rouge et ambre clignotent lorsque le réarment est terminé. Pour congeler les aliments plus rapidement et préserver ainsi leur fraîcheur, appuyer sur la touche pendant 3 à 5 secondes pour activer cette caractéristique. Un témoin vert apparaît au-dessus de la touche. Pour l’arrêter, appuyer à nouveau sur la touche en maintenant la pression pendant 3 à 5 secondes. Appuyer sur la touche CUBE pour obtenir des glaçons. Un témoin vert apparaît au-dessus de la touche. Appuyer le verre contre le bras de distribution ICE le plus haut possible, pour collecter les glaçons. Appuyer sur la touche LIGHT pour allumer l’éclairage du distributeur. Appuyer à nouveau sur pour l’éteindre. L’éclairage s’allume aussi automatiquement lorsque de la glace et/ou de l’eau est distribuée. Remplacer l’ampoule par une ampoule pour appareils ménagers de même puissance. Le témoin FILTER STATUS s’allumera au-dessus de la touche à chaque fois que le distributeur est utilisé. Les indications données par le témoin sont : Vert Le filtre fonctionne normalement. Ambre Le filtre a atteint environ 80% de sa durée de vie. Il est recommandé d’acheter un filtre de rechange à ce moment-là. Rouge Le filtre est utilisé à 100%. Changez le filtre dès que possible. Une fois la cartouche changée, appuyer sur la touche FILTER RESET et la maintenir appuyée pendant 10 à 15 secondes.

CUBE (Glaçons) CRUSH (Glace pilée) LIGHT (Éclairage) FILTER STATUS (État du filtre) LOCK (Verrouillage) WATER (Eau)

Distributeur automatique d’eau et de glaçons CARACTÉRISTIQUES DU DISTRIBUTEUR D’EAU ET DE GLAÇONS Le distributeur d’eau et de glaçons distribue de l’eau froide ainsi que des glaçons ou de la glace broyée, selon le modèle. Pour faire fonctionner le distributeur de glaçons, choisir l’option désirée à l’aide de la touche. Appuyer un verre, le plus haut possible, contre le bras de distribution, pour recueillir tous les glaçons. Pour arrêter la distribution de glaçons, cesser d’appuyer contre le bras de distribution. Ne pas retirer complètement le verre pendant la distribution des glaçons. (Les instructions complètes du fonctionnement du distributeur sont affichées à l’intérieur de la porte du congélateur.) Fonctionnement du distributeur d’eau Le réservoir d’eau, situé derrière les bacs à l’intérieur du réfrigérateur, se remplit automatiquement lorsque l’eau est distribuée. Pour assurer le fonctionnement optimal du distributeur, la pression de l’eau doit se situer entre 138 et 690 kPa (20 et 100 lb/po

Fonctionnement du distributeur de glaçons La machine à glaçons et le bac à glaçons sont situés dans la partie supérieure du congélateur. Lorsque le réfrigérateur est correctement installé et qu’il a refroidi pendant quelques heures, la machine à glaçons peut commencer à fabriquer des glaçons après 24 heures. La présence d’air dans le nouveau conduit d’alimentation en eau peut faire en sorte que la machine à glaçons prenne deux ou trois cycles avant de produire un plein bac à glaçons. La production de glace est contrôlée par l’interrupteur Marche/arrêt de la machine à glaçons. Mettez l’interrupteur à la position « O » pour arrêter la machine à glaçons, et à la position « l » pour la mettre en marche. La machine à glaçons prend environ 2 jours pour remplir le bac à glaçons. La machine à glaçons s’éteint automatiquement lorsque le bac à glaçons est plein, grâce à un levier de signalisation intégré. Ce levier de signalisation Ne doit pas être utilisé manuellement pour arrêter la machine à glaçons. La machine à glaçons produit huit cubes par cycle et environ 150 cubes en 24 heures, selon la température du compartiment congélateur, la température de la pièce, la fréquence de l’ouverture des portes et les autres conditions d’usage. L’utilisation de nouveaux conduits d’alimentation en eau peut entraîner la production de glaçons décolorés ou ayant un goût désagréable. Jeter ces premiers glaçons jusqu’à ce qu’ils ne présentent plus de décoloration ou de goût désagréable. Les produits chimiques provenant d’un système d’adoucisseur d’eau défectueux peuvent endommager la machine à glaçons. Si la machine à glaçons est connectée à un tel système, s’assurer qu’il est bien entretenu et qu’il fonctionne correctement. CONSEILS À PROPOS DU DISTRIBUTEUR DE GLAÇONS

• Les glaçons peuvent prendre un goût désagréable avec le temps. Vider le bac à glaçons et s’assurer que l’interrupteur de la machine à glaçons est en marche (position « l »). La machine à glaçons produira alors d’autres glaçons.

• De temps à autre, secouer le bac à glaçons pour maintenir les cubes de glace séparés.

• Maintenir la machine à glaçons arrêtée (position « O ») lorsque le réfrigérateur n’est pas relié au conduit d’alimentation en eau, ou lorsque l’alimentation en eau est fermée. Lorsque le réfrigérateur est connecté à l’alimentation en eau, remplir le réservoir en actionnant la distribution d’eau. Cela prend environ une minute et demie après avoir actionné le bras de distribution pour que l’eau soit distribuée la première fois. Faire couler l’eau pendant trois minutes pour éliminer les impuretés du réservoir et de la tuyauterie. Le distributeur d’eau comporte un dispositif d’arrêt qui interrompt l’écoulement de l’eau après 3 minutes sans interruption. Relâcher le bras de distribution pour réenclencher le mécanisme. La pression de l’eau ne doit pas dépasser 690 kPa (100 lb/po

). Un excès de pression peut entraîner un mauvais fonctionnement du filtre à eau.

• Si l’on a besoin d’une grande quantité de glaçons, il est préférable de prendre les glaçons directement dans le bac à glaçons.

• Certains bruits de fonctionnement sont normaux. Ils sont créés par :

• le fonctionnement du moteur • les glaçons qui se décollent du moule

• la chute des glaçons dans le bac • l’eau qui coule

• la soupape d’arrivée d’eau qui s’ouvre ou se ferme

• Arrêter la machine à glaçons lors du nettoyage du congélateur, ou lors de départ en vacances.

• Si la machine à glaçons est arrêtée pendant une longue période, on peut aussi couper le robinet d’admission d’eau. MARCHEARRÊT IMPORTANT : La machine à glaçons est mise en marche à l’usine pour qu’elle puisse fonctionner dès que le réfrigérateur est installé. Si l’on ne peut pas raccorder l’alimentation en eau, mettre l’interrupteur Marche/arrêt sur arrêt (position « O »). Sinon, la soupape de la machine à glaçons peut faire du bruit lorsqu’elle essaie de fonctionner sans eau. Si le bras de distribution est enfoncé pendant plus de 4 minutes, le moteur du distributeur risque de subir une surcharge et de s’arrêter. Le dispositif de protection se remettra automatiquement en marche après 3 ou 4 minutes.15

NETTOYAGE DU DISTRIBUTEUR DE GLAÇONS

Nettoyer le distributeur et le bac à glaçons régulièrement, particulièrementavant de prendre des vacances, de déménager ou si le distributeur est sale.1. Arrêter la production de glaçons en appuyant sur l’interrupteurMarche/arrêt de la machine à glaçons.2. Soulever le bac à glaçons et l’enlever du congélateur. Le vider et bien le nettoyer avec un détergent doux. Le rincer à l’eau fraîche. Ne pas utiliser de détergents forts ou abrasifs. Laisser le bac à glaçons séchercomplètement avant de le replacer dans le congélateur.3. Enlever les morceaux de glace et nettoyer la clayette et la chute quisupportent le bac à glaçons.4. Replacer le bac à glaçons dans le congélateur. Appuyer à nouveau surl’interrupteur Marche/arrêt de la machine à glaçons pour recommencer laproduction de glaçons.Ne pas utiliser la chute à glaçonscomme poignée lorsque l’on enlève oureplace le bac à glaçons. À cet endroit,les surfaces peuvent être acérées.Ne pas introduire les doigts dans lachute à glaçons. À cet endroit, lessurfaces peuvent être acérées. Enlever et vider le bac à glaçons dans les cas suivants : 1. Une panne de courant prolongée (une heure ou plus) fera fondre dans lebac à glaçons les cubes de glace qui, par la suite, gèleront ensemble etgêneront le mécanisme du distributeur.2. Le bac à glaçons n’est pas utilisé fréquemment. Les glaçons gèlentensemble et gênent le mécanisme du distributeur. Enlever le bac à glaçonset le secouer pour dégager les cubes.NE JAMAIS utiliser de pic à glace ou un instrument similaire pour briser laglace. Cela pourrait endommager le bac à glaçons et le mécanisme dudistributeur. Distributeur automatique d’eau et de glaçons IMPORTANT : Lorsque l’on enlève ou replace le bac à glaçons, ne paschanger l’orientation du tire-glaçons. Si le tire-glaçons estaccidentellement tourné, il doit être réaligné en le tournant 90° à lafois, jusqu’à ce que le bac à glaçons soit en place sur le mécanismed’entraînement. Tire-glaçons16 Filtre à eau et à glaçons PureSource

(certains modèles) Démarrage du système : Il n’est pas nécessaire de fermer l’alimentation en eau; cependant, ne pas utiliser la machine à glaçons ni le distributeur d’eau et de glaçons lors de l’installation du filtre. La cartouche filtrante est déjà installée dans le boîtier du filtre de l’appareil à sa sortie de l’usine. Consulter la section Fonctionnement du distributeur d’eau pour obtenir des renseignements sur la façon appropriée de remplir le système d’eau.REMARQUE : Si vous avez acheté un réfrigérateur muni d’un filtre à eau et à glaçons PureSource

*, veuillez lire les informations suivantes concernant son utilisation et son entretien. Le système de filtre à eau et à glaçons filtre l’eau de la machine à glaçons et du distributeur d’eau. Il est situé dans le coin supérieur arrière droit du compartiment réfrigérateur. Changement du filtre : La qualité de l’eau varie selon les régions; cependant, changer le filtre tous les 6 à 9 moisassure normalement la meilleure qualité d’eau possible. Le témoin de fonctionnement dufiltre s’allume après un écoulement de 1 514 L (400 gal) d’eau par le distributeur d’eau et deglaçons (certains modèles). De plus, si le filtre a séjourné un certain temps dans unréfrigérateur débranché (lors d’un déménagement par exemple), changer le filtre avant deréinstaller le réfrigérateur. Le système du distributeur fonctionne même sans filtre (sanscartouche filtrante). Pour changer le filtre : Il n’est pas nécessaire de couper l’alimentation en eau pour changer le filtre.1. Ouvrir la porte du congélateur et la laisser ouverte jusqu’à ce que le changement defiltre soit complété.

2. Arrêter la machine à glaçons (position « O »). (Voir l’illustration à la page 14).

3. Tenir fermement la cuvette du filtre et la dévisser vers la gauche (un peu d’eau peuts’écouler pendant que l’on enleve la cuvette. Ceci est normal). La cartouche filtrantedevrait s’enlever avec la cuvette. Si la cartouche reste dans le boîtier, l’enlever en latirant doucement et en la déplaçant d’avant en arrière.4. Rincer la cuvette à l’eau courante.5. Le grand joint torique qui scelle le système de filtre s’insère dans la rainure à l’intérieurde la cuvette. Si le joint torique tombe pendant le remplacement du filtre, le remettre enplace dans la rainure avant de visser la cuvette en place. Si le joint torique est endommagé,en commander un nouveau au Centre d’aide aux consommateurs.6. Jeter le filtre usagé.7. Enlever la nouvelle cartouche filtrante de son emballage et la placer dans la cuvette.L’extrémité avec le petit joint torique doit se trouver sur le dessus, à l’extérieur de lacuvette.

8. Visser la cuvette, avec le filtre, dans le boîtier. Ne pas utiliser de clé pour réinstaller la

cuvette. La cartouche filtrante s’alignera d’elle-même lorsque la cuvette sera bienserrée. S’assurer que la cuvette est complètement vissée et que le logo PureSource

est vers l’avant. Ne pas visser au-delà du Stop.9. Mettre la machine à glaçons en marche (position « l »).10. Vérifier s’il y a des fuites. Ouvrir la porte de réfrigérateur. Essuyer les gouttes d’eau dela cuvette du filtre. Remplir un verre d’eau. S’il y a une fuite, dévisser la cuvette du filtreet réinsérer la cartouche filtrante. Vérifier l’emplacement du grand joint torique. Réinstallerla cuvette du filtre en vous assurant qu’elle est complètement vissée.11. Pour activer le système de filtration et éliminer l’air du conduit d’eau, remplir un verred’eau. Continuer à vidanger le système pendant trois minutes pour assurer qu’uneeau de la meilleure qualité possible se trouve dans le réservoir.Le système de filtre à eau età glaçons PureSource

NGRG-2000,utiliséconjointement avec lacartouche RG-100, a étévérifié et certifié par NSF International, unorganisme de certification à but non lucratifrespecté et reconnu à l’échelle nationalepour promouvoir la santé publique. Lesystème PureSource

est vérifié et certifiéANSI/NSF, norme 42. Consulter la fichetechnique pour en connaître lescaractéristiques. Ce système ne doit pas êtreutilisé avec une eau non potable (présencemicrobiologique) ou une eau dont la qualitén’est pas connue, à moins qu’elle n’ait étédésinfectée avant ou après avoir circulé dansle système de filtration.• Capacité évaluée – 1 514 L (400 gal)• Débit d’écoulement nominal – 1,9 L/mn(0,5 gal/mn)• Pression nominale maximale – 690 kPa(100 lb/po

• Température de fonctionnementmaximale – 37,7 °C (100 °F) Distributeur automatique d’eau et de glaçons IMPORTANT : Réenclenchement du témoin de fonctionnement du filtre (certainsmodèles).Après avoir remplacé la cartouche filtrante, il faut appuyer sur le bouton de réarmementdu filtre situé sur le distributeur d’eau et de glaçons. Cela permettra de réenclencher letémoin de fonctionnement du filtre. Appuyer sur le bouton de réarmement jusqu’à ceque les témoins vert, rouge et ambre clignotent (10 à 15 secondes). Se référer auxinstructions complètes du fonctionnement du distributeur affichées à l’intérieur de laporte du congélateur.Sur les modèles sans Bouton de réarmement du filtre sur le distributeur, unensemble d’étiquettes de rappel est fourni avec le Manuel d’utilisation et d’entretien

Prendre l’étiquette datée qui indique 6 à 9 mois (selon la qualité et la quantité d’eauutilisée) à partir de la date d’installation. Placer cette étiquette sur le devant de la cuvettedu filtre pour se rappeler de changer le filtre.Commander de nouvelles cartouchesfiltrantes auprès du distributeur chez qui leréfrigérateur a été acheté, contacter le Centre d’aide aux consommateurs

1-800-944-9044 ou visiter notre site Internet www.frigidaire.com. Quelques cartouches filtrantes peuvent être commandées lors del’installation du réfrigérateur. S’assurer decommander la cartouche de remplacementRG-100 PureSource

*Les réfrigérateurs White Westinghouse utilisent le nom « CrystalClear » plutôt que « PureSource », mais il s’agit du même filtre.17 Pour changer de filtre : Il n’est pas nécessaire de couper l’alimentation en eau pour changer le filtre.

1. Arrêter la machine à glaçons (position « O »). (Voir l’illustration à la page 14).

bouton de libération du filtre , situé à droite de la cartouchefiltrante, pour dégager le filtre du boîtier. Pour éviter que le filtre ne tombe duboîtier lors de sa dépose, il serait préférable de le retenir en le sortant vers soi.REMARQUE : Il est possible qu’un peu d’eau s’écoule pendant cette opération.Préparer un papier essuie-tout ou un linge pour essuyer l’eau qui pourraits’écouler du filtre ou du boîtier. Deux petits orifices près de l’arrière du boîtier ontété ajoutés pour que l’eau en excès puisse s’échapper. Il serait préférabled’enlever toute nourriture près de cette zone sur la clayette supérieure, avantde retirer le filtre.3. Sortir la cartouche filtrante en la tirant tout droit du boîtier.4. Jeter le filtre usagé.5. Retirer la nouvelle cartouche de son emballage et l’introduire dans le boîtier dufiltre de la même façon que celle qui est utilisée pour la dépose de l’anciennecartouche.6. Lorsque la cartouche est presque totalement introduite, elle butera contrel’attache à l’arrière du boîtier. L’attache retient la cartouche filtrante fermementen place. À ce point, il sera nécessaire de pousser fermement jusqu’à ce que lacartouche s’enclenche bien à sa position. Lorsque la cartouche est tout à fait enplace, elle est de niveau avec l’avant du boîtier.7. Mettre la machine à glaçons en mache (position « l »).8. Remplir un verre d’eau. En le faisant, vérifier l’absence de fuite au boîtier dufiltre. Il y aura des à-coups et des éclaboussures alors que le système expulsel’air par le gicleur. Ceci est normal.9. Après avoir obtenu un verre d’eau, continuer à rincer le système pendant environ3 minutes pour s’assurer que l’eau la plus pure possible est conservée dans leréservoir d’eau. Glace de PureSource 2

• et filtre avant de l'eau (certains modèles) Démarrage du système : Il n’est pas nécessaire de fermer l’alimentation en eau; cependant, ne pas utiliser la machine à glaçons ni le distributeur d’eau et de glaçons lors de l’installation du filtre. La cartouche filtrante est déjà installée dans le boîtier du filtre de l’appareil à sa sortie de l’usine. Consulter la section Fonctionnement du distributeur d’eau pour obtenir des renseignements sur la façon appropriée de remplir le système d’eau. Changement du filtre : La qualité de l’eau varie selon les régions; cependant, changer le filtre tous les6 à 9 mois assure normalement la meilleure qualité d’eau possible. Le témoin defonctionnement du filtre s’allume après un écoulement de 1 514 L (400 gal) d’eaupar le distributeur d’eau et de glaçons. De plus, si le filtre a séjourné un certaintemps dans un réfrigérateur débranché (lors d’un déménagement par exemple),changer le filtre avant de réinstaller le réfrigérateur. Le système du distributeurfonctionne même sans filtre (sans cartouche filtrante). Distributeur automatique d’eau et de glaçons *Les réfrigérateurs White Westinghouse utilisent le nom « CrystalClear » plutôt que « PureSource », mais il s’agit du même filtre. CartouchefiltranteAppuyer sur lebouton pour libérerEnfoncer etenclencherpour installerREMARQUE : Si vous avez acheté un réfrigérateur muni d’un filtre à eau et à glaçons PureSource 2

veuillez lire les informations suivantes concernant son utilisation et son entretien. Le système de filtre à eau et à glaçons filtre l’eau de la machine à glaçons et du distributeur d’eau. Il est situé dans le coin supérieur avant droit du compartiment réfrigérateur. IMPORTANT : Réenclenchement du témoin de fonctionnement du filtre (certainsmodèles).Après avoir remplacé la cartouche filtrante, il faut appuyer sur le bouton de réarmementdu filtre situé sur le distributeur d’eau et de glaçons. Cela permettra de réenclencher letémoin de fonctionnement du filtre. Appuyer sur le bouton de réarmement jusqu’à ceque les témoins vert, rouge et ambre clignotent (10 à 15 secondes). Se référer auxinstructions complètes du fonctionnement du distributeur affichées à l’intérieur de laporte du congélateur.Le système de filtre à eau età glaçons PureSource2

NGFC-2000,utiliséconjointement avec lacartouche FC-100, a étévérifié et certifié par NSF International, unorganisme de certification à but non lucratifrespecté et reconnu à l’échelle nationalepour promouvoir la santé publique. Lesystème PureSource2

est vérifié et certifiéANSI/NSF, normes 42 et 53. Consulter lafiche technique pour en connaître lescaractéristiques. Ce système ne doit pas êtreutilisé avec une eau non potable (présencemicrobiologique) ou une eau dont la qualitén’est pas connue, à moins qu’elle n’ait étédésinfectée avant ou après avoir circulé dansle système de filtration.• Capacité évaluée – 1 514 L (400 gal)• Débit d’écoulement nominal – 1,9 L/mn(0,5 gal/mn)• Pression nominale maximale – 690 kPa(100 lb/po

• Température de fonctionnementmaximale – 37,7 °C (100 °F)Commander de nouvelles cartouchesfiltrantes auprès du distributeur chez qui leréfrigérateur a été acheté, contacter le Centre d’aide aux consommateurs

1-800-944-9044 ou visiter notre site Internet www.frigidaire.com. Quelques cartouches filtrantes peuvent être commandées lors del’installation du réfrigérateur. S’assurer decommander la cartouche de remplacementFC-100 PureSource

Conseils pour la conservation des aliments et l’économie d’énergie

• La température du compartiment réfrigérateur doit être maintenue entre 1,1 °C et 4,4 °C (34 °F et 40 °F), la température idéale étant 2,7 °C (37 °F).

• Éviter de surcharger les clayettes du réfrigérateur. Cela réduit la circulation d’air autour des aliments et amène un refroidissement inégal. Fruits et légumes

• Les bacs à légumes emprisonnent l’humidité afin d’aider à conserver la qualité des fruits et des légumes pendant plus longtemps. Viande

• La viande et la volaille non cuites doivent être bien emballées afin d’éviter la contamination des autres aliments et des surfaces. Conservation des aliments congelés

• La température du congélateur doit être maintenue à -17,7 °C (0 °F) ou moins.

• Les congélateurs fonctionnent plus efficacement lorsqu’ils sont remplis aux deux tiers. Emballage pour la congélation

• Pour réduire la déshydratation et la détérioration de la nourriture, utiliser une feuille d’aluminium, une pellicule pour congélation, un sac pour congélation ou un contenant hermétique. Extraire autant d’air que possible et refermer hermétiquement. L’air peut assécher, décolorer ou altérer le goût de la nourriture (par brûlure au froid).

• Emballer la viande et la volaille fraîche avec un emballage pour congélation approprié avant de congeler.

• Ne jamais congeler de nouveau de la viande décongelée. Remplir le congélateur

• Éviter de placer trop de nourriture chaude dans le congélateur en même temps. Cela surcharge le congélateur, ralentit le taux de congélation et risque de faire augmenter la température des aliments congelés.

• Laisser de l’espace entre les emballages afin que l’air froid puisse circuler librement et que les aliments refroidissent aussi rapidement que possible.

• Éviter de ranger des aliments difficiles à congeler comme de la crème glacée et du jus d’orange dans la porte du congélateur. Il est préférable de ranger ces aliments à l’intérieur du congélateur où la température subit moins de variations. CONSEILS EN MATIÈRE D’ÉCONOMIE D’ÉNERGIE

• Placer le réfrigérateur à l’endroit le plus frais de la pièce, loin de la lumière directe du soleil et des tubulures ou des registres de chauffage. Ne pas placer le réfrigérateur près des appareils producteurs de chaleur comme une cuisinière, un four ou un lave-vaisselle. Si cela n’est pas possible, installer une section d’armoire ou ajouter une couche d’isolant entre les deux appareils afin de permettre au réfrigérateur de fonctionner plus efficacement.

• Mettre le réfrigérateur à niveau afin que les portes se referment bien.

• Consulter ce manuel d’utilisation et d’entretien pour des suggestions de réglages de la température.

• Ne pas surcharger le réfrigérateur ni obstruer les volets d’entrée de l’air froid. Le réfrigérateur devra alors fonctionner plus longtemps et consommera plus d’énergie.

• Recouvrir les aliments et essuyer les contenants avant de les ranger au réfrigérateur. Ceci diminue l’accumulation d’humidité à l’intérieur de l’appareil.

• Organiser le réfrigérateur de manière à réduire la fréquence de l’ouverture de la porte. Retirer tous les articles dont vous avez besoin en une seule fois et refermer immédiatement la porte.19 Bruits de fonctionnement et aspects normaux

IDENTIFIER LES SONS QUE VOUS ENTENDEZ

Votre nouveau réfrigérateur à haute performance peut émettre des sons avec lesquels vous n’êtes pas familier. Ne vous inquiétez pas, ces bruits sont normaux. Ils indiquent aussi que le réfrigérateur fonctionne comme prévu. Les surfaces dures, comme les planchers en vinyle ou en bois, les murs et les comptoirs de cuisine peuvent amplifier les sons. Veuillez trouver, ci-contre, la description de certains des bruits les plus communs que l’on peut entendre, et ce qui les provoque. REMARQUE: Les panneaux d’isolant-mousse permettent une bonne économie d’énergie, mais n’offrent pas d’isolation acoustique. A. Évaporateur Le liquide de refroidissement qui passe dans le circuit d’évaporation peut produire un bruit de gargouillis ou de bouillonnement. B. Ventilateur de l’évaporateur Il est possible d’entendre le bruit de l’air renvoyé dans le réfrigérateur par le ventilateur de l’évaporateur. C. Élément chauffant de dégivrage Pendant les cycles de dégivrage, les gouttes d’eau qui tombent sur l’élément chauffant peuvent produire un bruit de sifflement ou de grésillement. Après le dégivrage, un bruit de craquement peut se produire. Si le réfrigérateur est équipé d’une machine à glaçons automatique, on entendra les cubes de glace tomber dans le bac à glaçons. E. Contrôle du froid et du dégivrage automatique Peut engendrer des sons mécaniques faibles. F. Ventilateur du condenseur Il est possible d’entendre le bruit de l’air renvoyé dans le réfrigérateur par le ventilateur du condenseur. G. Compresseur Les compresseurs modernes de haute performance fonctionnent beaucoup plus rapidement que ceux des anciens modèles. Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. H. Soupape Si le réfrigérateur est équipé d’une machine à glaçons automatique, on entendra un bruit de vibration lorsque la soupape s’ouvre pour remplir la machine à glaçons, à chaque cycle.

I. Plateau de récupération

(non amovible) Il est possible d’entendre le bruit de l’eau qui coule dans le plateau de récupération pendant le cycle de dégivrage. J. Condenseur IMPORTANT: Pendant le cycle de dégivrage automatique, on peut remarquer une lueur rouge dans les évents sur la paroi au fond du compartiment congélateur. Ceci est normal pendant le cycle de dégivrage. D. Machine à glaçons automatique Peut générer des bruits faibles provenant de la circulation d’air. K. Registre motorisé Peut produire un léger bourdonnement ou un déclic pendant le fonctionnement. IMPORTANT : La machine à glaçons est mise en marche à l’usine de façon à ce qu’elle fonctionne dès que le réfrigérateur est installé. Pour s’assurer que la machine à glaçons fonctionne correctement, raccorder l’eau immédiatement ou mettre l’interrupteur Marche/arrêt sur arrêt (position « O »).20 Toujours maintenir le réfrigérateur et le congélateur propres afin d’éviter l’apparition de mauvaises odeurs. Nettoyer immédiatement les déversements et laver les deux sections au moins deux fois par an. Ne jamais utiliser de tampon à récurer métallique, de brosses, de pâtes abrasives ou de solutions alcalines fortes pour nettoyer les surfaces. Ne pas laver les parties amovibles dans le lave-vaisselle. Toujours débrancher le cordon d’alimentation électrique de la prise de courant murale avant de commencer le nettoyage. Entretien et nettoyage

• Lorsque l’on déplace le réfrigérateur, toujours le maintenir à la verticale. Ne pas faire balancer le réfrigérateur d’un côté à l’autre, cela pourrait endommager le plancher. Prendre soin de ne pas le déplacer au-delà de la longueur des conduits d’alimentation en eau.• Les objets humides adhèrent aux surfaces froides en métal. Ne pas toucher les surfaces gelées avec les mains mouilléesou humides.• Jamais le CHLORURE d'usage pour nettoyer l'acier inoxydable.REMARQUES :• Si le système de réfrigération est arrêté, les éclairages et les autres composants électriques sont toujours alimentésjusqu’à ce que le cordon électrique soit débranché de la prise de courant.
• Ne pas utiliser de lames de rasoir ou d’autres instruments tranchants pour enlever les étiquettes adhésives. Ils pourraient abîmer la surface de l’appareil. Les résidus de colle des étiquettes et des rubans adhésifs peuvent être enlevés avec un mélange d’eau tiède et de détergent doux, ou en utilisant la surface collante de l’étiquette ou du ruban adhésif déjà enlevé. Ne pas enlever la plaque signalétique. Conseils d’entretien et de nettoyage Pièce Produits de nettoyage Conseils et précautions Revêtement intérieur / de la porte • Eau et savon • Eau et bicarbonate de soude Utiliser 2 cuillères de kable de bicarbonate de soude dans ¼ litre (1 pinte) d’eau chade. Bien essor l’éponge ou le chiffon avant de nettoyage autout des commandes, de l’ampoule électrique et de toutesles autres composantes électriques. Jointe de porte • Eau et savon Essuyer les joints avec un chiffon doux et propre. Bacs / Balconnets • Eau et savon Ne jamais laver les parties amovibles (balconnets, bacs, etc.) dans le lave-vaisselle. Clayettes en verre • Eau et savon • Nettoyage pour verre • Pulvériseur liquide doux Laisser le verre se réchauffer à la température de la pièce avant de l’immerger dans de l’eau chaude. Grillage inférieur • Eau et savon • Pulvériseur liquide doux • Embout d’aspirateur Aspirer la poussière de l’avant du grillage inférieur. Enlever le grillage inférieur (Voir l’illustration à la page 4). Passer l’aspirateur sur l’arrière et essuyer avec un chiffon ou une éponge. Rincer et assécher. Surfaces extérieures et poignées • Eau et savon • Le nettoyeur de verre de nonabrasive Ne pas utiliser de produits d’entretien ménager, d’ammoniaque ou d’alcool pour nettoyer les poignées. Utiliser le tissu doux et nettoyeur de verre de nonabrasive pour nettoyeur des portes lisses. Pas l’usage sêche le tissu pour nettoyer des portes lisses. Surfaces extérieures et poignées (Modèles en acier inoxydable uniquement) • Eau et savon • Ammoniaque • Nettoyants pour acier inoxydable Jamais le CHLORURE d'usage pour nettoyer l'acier inoxydable Nettoyer les poignées et la façade en acier inoxydable avec de l’eau savonneuse non abrasive et un linge à vaisselle. Rincer à l’eau propre, avec un linge souple. Essuyer les taches rebelles à l’aide d’un essuie-tout trempé dans l’ammoniaque, et rincer. Se servir d’un produit de nettoyage non abrasif pour l’acier inoxydable. Ces produits de nettoyage s’achètent dans la plupart des magasins à rayons ou centres de rénovation. Suivre toujours les instructions du fabricant. REMARQUE : Toujours nettoyer, essuyer et sécher dans le sens du grain pour éviter les égratignures transversales au grain. Laver le reste des surfaces de la caisse avec de l’eau tiède et un détergent liquide doux. Bien rincer et essuyer avec un linge souple et propre.21 Entretien et nettoyage (suite) Afin d’éviter les coupures,porter des gants pour remplacer les ampoulesélectriques.

REMPLACEMENT DES AMPOULES

1. Débrancher le réfrigérateur.2. Porter des gants pour se protéger au cas oùl’ampoule se briserait.3. Enlever le couvercle de l’ampoule, si nécessaire.4. Dévisser et remplacer l’ampoule grillée par uneampoule pour appareil électroménager de mêmepuissance.5. Replacer le couvercle de l’ampoule, si nécessaire.6. Ne pas oublier de rebrancher le réfrigérateur.Remplacement de l’ampoule ducongélateurRemplacement de l’ampoule du bac à légumes ou du bac à viandes(les modèles peuvent varier)Remplacement de l’ampoule duréfrigérateur IMPORTANT : Si le réfrigérateur est entreposé ou déménagé à des températures sous le point de congélation, il faut drainer complètement l’eau du distributeur d’eau et de glaçons. Ne pas respecter cette consigne risque d’entraîner des fuites d’eau lorsque le réfrigérateur sera remis en service. Contacter un préposé au service pour effectuer cette procédure. La douille est situéederrière le bac àviandesCouvercle del’éclairage dubac à viandesAmpoulesLa douille est situéederrière le bac àlégumesCouvercle del’éclairage dubac à légumesAmpoulesAmpouleLa douille est situéederrière le bac àglaçons, du côté droitL’ampoule du réfrigérateurest située derrière lepanneau de commande Vis Couverclede l’ampoule Conseils pour les vacances et les démenagements Absences de courte durée

• Laisser le réfrigérateur fonctionner pendant les absences de trois semaines ou moins.

• Consommer tous les aliments périssables rangés dans le réfrigérateur.

• Mettre la machine à glaçons à l’arrêt et vider le bac à glaçons, même si l'on ne s'absente que pour quelques jours. Absences de longue durée
• Enlever tous les aliments et la glace si l'on s'absente pour un mois ou plus.

• Arrêter le système de refroidissement (voir page 9 pour l’emplacement de l'interrupteur On/Off [Marche/arrêt]) et débrancher le cordon.
• Mettre la machine à glaçons à l’arrêt et fermer le robinet d’admission d’eau.
• Nettoyer entièrement l’intérieur de l’appareil.
• Laisser les deux portes ouvertes afin d’éviter l’apparition d’odeurs et de moisissures. Bloquer les portes en position ouverte si nécessaire. Déménagement
• Enlever toute la nourriture et les glaçons. Si un chariot est utilisé, charger le réfrigérateur sur le côté.
• Régler les roulettes à leur position la plus rétractée afin de les protéger lors des déplacements. • Recouvrir la caisse pour en protéger la surface.22 Informations sur la garantie

GARANTIE – RÉFRIGÉRATEUR

Votre réfrigérateur est couvert par cette garantie PÉRIODE DE GARANTIE NOUS NOUS ENGAGEONS, PAR L’ENTREMISE DE NOS CENTRES DE SERVICES APRÈS-VENTE AUTORISÉS, À : LE CONSOMMATEUR EST RESPONSABLE DE CE QUI SUIT : GARANTIE COMPLÈTE D’UN AN Un an à compter de la date d’achat initiale. Réparer ou remplacer gratuitement toute pièce de cet appareil comportant un vice de matériau ou de fabrication. Ceci exclut les cartouches du filtre d’origine et de rechange pour l’eau et les glaçons (si l’appareil en est équipé). Les cartouches d’origine et de rechange sont garanties 30 jours (pièces seulement). Le coût des visites de service après-vente décrites dans la rubrique RESPONSABILITÉS GÉNÉRALES DU CONSOMMATEUR.*

LA 2 ème à la 5 ème année (Revêtement du coffret et système scellé) Deuxième à cinquième année à compter de la date d’achat initiale. Réparer ou remplacer gratuitement toute pièce du revêtement ou du système de réfrigération scellé (compresseur, condenseur, évaporateur, sécheur ou tuyauterie) comportant un vice de matériau ou de fabrication. Tous frais engagés pour aller chercher et livrer l’appareil dans le cadre du service après-vente. Les frais de main-d’œuvre, de pièces et de transport autres que ceux relatifs au revêtement ou au système de réfrigération scellé. GARANTIE LIMITÉE (s’applique en Alaska) Durées décrites ci-dessus. Respecter toutes les dispositions des garanties complètes ci-dessus ainsi que les exclusions décrites ci-dessous. Les frais de transport du technicien pour se rendre au domicile du consommateur et tous frais engagés pour aller chercher et livrer le produit dans le cadre du service après-vente. Aux É.-U., votre appareil est garanti par Electrolux Home Products, Inc. Nous n’autorisons personne d’autre à modifier ni à accroître nos obligations aux termes de cette garantie. Nos obligations en matière de service après-vente et de pièces prévues par cette garantie doivent être satisfaites par nous ou par un réparateur agréé de Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. Cette garantie ne s’applique qu’à l’utilisation domestique normale du produit et le consommateur est responsable des éléments énumérés ci-dessous :1. Utilisation appropriée de l’appareil conformément aux directives qui accompagnent le produit. 2. Installation correcte par un agent de service après-vente autorisé conformément aux directives qui accompagnent l’appareil et à tous les codes locaux de plomberie, d’électricité et de gaz. 3. Branchement correct à une source d’alimentation mise à la terre de tension suffisante, remplacement des fusibles grillés, réparation des branchements lâches et des défauts dans le câblage de la maison. 4. Frais engagés pour rendre l’appareil accessible aux fins de réparation, comme le retrait de toute garniture, d’armoires, d’étagères, etc. ne faisant pas partie de l’appareil au moment de son expédition par l’usine.5. Dommages à la surface après l’installation.6. Remplacement des ampoules et des tubes fluorescents (sur les modèles en possédant).Cette garantie ne couvre pas les éléments suivants :1. LES DOMMAGES INDIRECTS OU ACCESSOIRES COMME LES DOMMAGES MATÉRIELS ET LES DÉPENSES ACCESSOIRESRÉSULTANT D’UNE VIOLATION DES CONDITIONS DE CETTE GARANTIE ÉCRITE OU DE TOUTE GARANTIE IMPLICITE. Remarque : Certains états ne permettent pas l’exclusion ou la limitation des dommages indirects ou accessoires; cette limitation ou exclusion peut donc ne pas s’appliquer dans votre cas. 2. Les visites de service après-vente qui ne sont liées à aucune faute de fonctionnement ni à aucun vice de fabrication ou de matériau ou qui concernent des appareils qui ne sont pas utilisés dans des conditions domestiques normales. Le consommateur doit payer les frais de ces visites de service après-vente. 3. Les dommages causés dans le cadre de tout entretien effectué par une personne autre que Electrolux Home Products, Inc., Electrolux Canada Corp. ou leurs réparateurs agréés; l’utilisation de pièces autres que des pièces de rechange authentiques de Electrolux Home Products; les pièces obtenues auprès de personnes autres qu’un réparateur agréé; et les causes de dommages externes comme l’utilisation abusive ou inappropriée, une source d’alimentation électrique inadéquate ou un cas fortuit.4. Les produits dont le numéro de série initial a été oblitéré ou modifié et ne peut pas être déterminé aisément. Conservez le reçu d’achat, le bon de livraison ou tout autre reçu de paiement approprié. La date qui figure sur la facture permet d’établir la période de garantie lorsqu’un service après-vente est requis. Si vous devez vous prévaloir de la garantie, il serait judicieux d’obtenir et de conserver tous les reçus. Cette garantie écrite vous confère certains droits, mais vous pouvez également jouir d’autres droits selon votre lieu de résidence. Pour vous prévaloir de cette garantie, prenez contact avec Electrolux Home Products, Inc. ou Electrolux Canada Corp.*RESPONSABILITÉSGÉNÉRALES DUCONSOMMATEUR Cette garantie ne s’applique que dans les 50 états des É.-U., à Puerto Rico, et au Canada. Les spécifications et caractéristiques des produits, décrites et illustrées, sont sujettes à modification sans préavis. Toutes les garanties sont accordées par Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. USA 800-944-9044 Electrolux Home Products, Inc. P.O. Box 212378 Augusta, GA 30917 Canada 866-213-9397 Electrolux Canada Corp. 6150 McLaughlin Road Mississauga, Ontario L5R 4C2

EXCLUSIONSPOUR UN SERVICEAPRÈS-VENTE

01-U-RE-02 (Rév. 01/2002)23 Avant d’appeler Visitez notre site Internet à : www.frigidaire.com. 1-800-944-9044 (États-Unis) 1-866-213-9397 (Canada)

Le compresseur ne fonctionne pas. • Le système de refroidissement est arrêté. • Le réfrigérateur est en mode de dégivrage.

• La fiche de la prise murale est débranchée. • Le fusible ou le coupe-circuit a sauté ou s’est déclenché. • Panne de courant. • Mettre le système de refroidissement en marche. Voir la section Commandes de température

• Ceci est normal avec un réfrigérateur à dégivrage entièrement automatique. Le mode de dégivrage survient à intervalles réguliers et dure environ 30 minutes. • S'assurer que la fiche est bien enfoncée dans la prise. • Vérifier/réenclencher le coupe-circuit ou remplacer le fusible par un fusible de 15 A à action différée. • Vérifier les lumières de la maison. Appeler la compagnie d’électricité de votre région. Le réfrigérateur fonctionne trop souvent ou trop longtemps. • Il fait chaud à l’intérieur ou à l’extérieur de la maison. • Le réfrigérateur a récemment été débranché pendant quelque temps. • La machine à glaçons automatique fonctionne. • Les portes sont ouvertes trop souvent ou trop longtemps. • La porte du réfrigérateur ou celle du congélateur est peut-être légèrement ouverte.

• Le réglage de la commande du congélateur (dans le compartiment réfrigérateur) est trop bas. • Le joint du réfrigérateur ou du congélateur est sale, usé, fendillé ou mal ajusté. • Il est normal que le réfrigérateur fonctionne plus longtemps. • Il faut 8 à 12 heures au réfrigérateur pour refroidir complètement.

• Ceci entraîne un fonctionnement plus long ou plus fréquent du réfrigérateur. • De l’air chaud entre dans le réfrigérateur. Ouvrir les portes moins souvent. • S'assurer que le réfrigérateur est de niveau. Empêcher nourriture et récipients de bloquer les portes. Voir PROBLÈME dans la section OUVERTURE/FERMETURE DES PORTES/BACS. • Régler la commande du réfrigérateur à une température plus élevée jusqu’à obtention de la bonne température. Attendre 24 heures que les températures se stabilisent.

• Nettoyer ou changer le joint. Des fuites dans le joint entraînent un fonctionnement plus long du réfrigérateur pour maintenir les températures voulues. Le compresseur se met en marche et s’arrête fréquemment. • Le système électronique de commande garde le réfrigérateur à une température constante. • Ceci est normal. Le réfrigérateur se met en marche et s’arrête pour maintenir la même température. Les affichages numériques des températures clignotent. • Le système électronique de commande a détecté un problème de fonctionnement. • Appeler le représentant du service après-vente de Frigidaire qui peut interpréter tous les messages et codes numériques clignotant sur les affichages.

LES TEMPÉRATURES SONT TROP BASSES

La température du congélateur est trop basse. Celle du réfrigérateur est satisfaisante. • Le réglage de la commande du congélateur est trop bas. • Régler la commande du congélateur à une température plus élevée. Attendre 24 heures que les températures se stabilisent. La température du réfrigérateur est trop basse. Celle du congélateur est satisfaisante. • Le réglage de la commande du réfrigérateur est trop bas. • Régler la commande du réfrigérateur à une température plus élevée. Attendre 24 heures que les températures se stabilisent. La nourriture placée dans les bacs gèle. • Le réglage de la commande du réfrigérateur est trop bas. • Voir solution ci-dessus. La nourriture dans le bac à viandes gèle (certains modèles). • Le réglage de la commande de température bac à viandes est trop bas. • Régler la commande du bac à viandes à une température plus basse. (La viande doit être conservée à une température juste inférieure au point de congélation pour assurer une conservation maximale. Il est normal que des cristaux de glace se forment par suite de la présence d’eau dans la viande.)24 Avant d’appeler (suite)

PROBLÈME CAUSE CORRECTION

LES TEMPÉRATURES SONT TROP ÉLEVÉES La température du congélateur ou du réfrigérateur est trop élevée. • Les portes sont ouvertes trop souvent ou trop longtemps.

• La porte est légèrement ouverte. • De l’air chaud pénètre dans le réfrigérateur chaque fois que les portes sont ouvertes. Ouvrir les portes moins souvent. • Voir PROBLÈME dans la section OUVERTURE/FERMETURE DES PORTES/BACS. La température du congélateur est trop élevée. Celle du réfrigérateur est satisfaisante. • Le réglage de la commande du congélateur est trop élevé. • Régler la commande du congélateur à une température plus basse. Attendre 24 heures que les températures se stabilisent. La température du réfrigérateur est trop élevée. Celle du congélateur est satisfaisante. • Le réglage de la commande du réfrigérateur est trop élevé. • Régler la commande du réfrigérateur à une température plus basse. Attendre 24 heures que les températures se stabilisent. La température du bac à viandes est trop élevée (certains modèles). • La commande de température du bac à viandes est réglée à une température trop élevée. • Régler la température du bac à viandes à une température plus basse. EAU, HUMIDITÉ, GIVRE À L’INTÉRIEUR DU RÉFRIGÉRATEUR Formation d’humidité à l’intérieur des parois du réfrigérateur. • Le temps est chaud et humide.

• La porte est légèrement ouverte. • La porte est ouverte trop longtemps ou trop souvent. • Des contenants sont ouverts. • L’accumulation de givre et la condensation des parois intérieures augmentent. • Voir PROBLÈME dans la section OUVERTURE/FERMETURE DES PORTES/BACS. • Ouvrir la porte moins souvent.

• Les contenants doivent être fermés. De l’eau s’accumule sous le dessous du couvercle des bacs. • Les légumes contiennent et libèrent de l’humidité. • Il n’est pas rare de voir de la condensation sous le couvercle des bacs. • Régler la commande d’humidité (certains modèles) sur un réglage plus bas. De l’eau s’accumule au fond des bacs. • Les légumes et fruits lavés s’égouttent dans les bacs. • Sécher les articles avant de les ranger dans les bacs. Il est normal que de l’eau s’accumule dans le fond des bacs. EAU, HUMIDITÉ, GIVRE À L’EXTÉRIEUR DU RÉFRIGÉRATEUR Formation d’humidité à l’extérieur du réfrigérateur ou entre les portes. • Le temps est humide.

• La porte est légèrement ouverte, d’où rencontre de l’air froid venant de l’intérieur du réfrigérateur avec l’air chaud ambiant. • Ceci est normal. Lorsque l’humidité est basse, la condensation disparaît. • Voir PROBLÈME dans la section OUVERTURE/FERMETURE DES PORTES/BACS.

MACHINE À GLAÇONS AUTOMATIQUE

La machine à glaçons ne produit aucun glaçon. • L’interrupteur de la machine à glaçons est sur Arrêt. • La vanne d’alimentation en eau de la maison n’est pas ouverte. • Le congélateur n’est pas assez froid. • Le robinet du tuyau d’eau froide est bouché ou obstrué par des corps étrangers.

• Vérifier que l’eau coule du distributeur d’eau.

• Le filtre à eau n’est pas complètement enfoncé (modèles avec filtre à côté du panneau de commande de la température). • Mettre l’interrupteur à la position de marche («

• Voir PROBLÈME dans la section LES TEMPÉRATURES SONT TROP ÉLEVÉES. • Fermer l’alimentation en eau de la maison. Enlever le robinet. S'assurer que le robinet n’est pas un robinet auto-perçant. Nettoyer le robinet. Le remplacer si nécessaire. • Si ce n’est pas le cas, la cartouche du filtre à eau est bouchée ou obstruée par des corps étrangers et doit être remplacée. • Appuyer fermement jusqu’à ce que le filtre à eau s’enclenche en place.25 Avant d’appeler (suite)

PROBLÈME CAUSE CORRECTION

MACHINE À GLAÇONS AUTOMATIQUE (SUITE) La machine à glaçons ne produit pas suffisamment de glaçons. • La machine à glaçons produit moins de glaçons que prévu.

• Le congélateur n’est pas assez froid. • La vanne d’alimentation en eau de la maison n’est pas complètement ouverte. • Vérifier si le distributeur d’eau coule moins fort que la normale. • La machine à glaçons doit produire environ 180 à 230 g (4 à 5 livres) de glaçons en 24 heures. Le système Extra Ice (Glace supplémentaire) doit produire jusqu’à 270 g (6 livres) de glaçons en 24 heures.
• Voir PROBLÈME dans la section LES TEMPÉRATURES SONT TROP ÉLEVÉES. • L'ouvrir.

• Si c’est le cas, remplacer la cartouche du filtre à eau. La machine à glaçons fabrique des glaçons sans arrêt. • Le levier de signalisation de la machine à glaçons est maintenu en position basse par certains articles dans le congélateur. • Déplacer les articles et dégager le levier de signalisation. Enlever tous les glaçons qui sont agglutinés ensemble sur le levier de signalisation. La machine à glaçons ne sépare pas les glaçons. • La consommation de glaçons est trop basse.

• Les glaçons sont évidés ou plus petits que la normale. • Retirer et remuer le bac pour séparer les glaçons les uns des autres.

• Le filtre à eau peut être bouché. Remplacer la cartouche du filtre. La glace a un goût et une odeur désagréables. • La glace a pris les mauvaises odeurs et le goût des aliments rangés dans le réfrigérateur ou le congélateur. • L’eau allant à la machine à glaçons a elle-même un mauvais goût et une odeur désagréable. • La consommation de glaçons est trop basse. • Recouvrir les aliments de façons étanche. Jeter les glaçons qui ont mauvais goût. La machine produira de nouveaux glaçons.

• Ajouter un filtre à eau dans la tuyauterie d’alimentation. Consulter une compagnie de purification d’eau.

• Jeter les glaçons qui ont mauvais goût.

DISTRIBUTEUR DE GLAÇONS

Le distributeur ne fournit pas de glaçons. • Le bac est vide.

• Le réglage de la température du congélateur est trop élevé.

• Le robinet d’admission d’eau de la maison n’est pas ouvert.

• La porte du congélateur n’est pas fermée. • Le levier est resté maintenu pendant plus de 4 à 5 minutes. • Lorsque la première production de glaçons tombe dans le bac, le distributeur devrait se mettre en marche. • Régler le congélateur à une température plus basse pour permettre la fabrication des glaçons. Lorsque la première production de glaçons est faite, le distributeur devrait se mettre en marche. • L'ouvrir. Laisser le temps aux glaçons de se former. Lorsqu’ils sont faits, le distributeur devrait se mettre en marche. • S'assurer qu’elle est fermée.

• Le moteur est surchargé. Le protecteur de surcharge du moteur se réarmera après 3 minutes environ. La glace pourra alors être fournie. Le distributeur est bloqué. • La glace a fondu et congelé autour de la vis sans fin, à la suite d’un usage peu fréquent, de fluctuations de température et/ou de pannes de courant. • Les glaçons sont coincés entre la machine à glaçons et le bac à glaçons. • Les glaçons se sont congelés les uns aux autres. • Les glaçons sont évidés ou plus petits que la normale. • Enlever le bac à glaçons, décongeler et vider le contenu. Nettoyer le bac, l'essuyer et le remettre en place. Lorsque de nouveaux glaçons sont fabriqués, le distributeur devrait se mettre en marche.

• Enlever les glaçons qui bloquent le distributeur.

• Utiliser le distributeur souvent pour que les glaçons ne se congèlent pas les uns avec les autres. • La cartouche de filtre à eau peut être bouchée. Remplacer la cartouche du filtre. La pression de l’eau doit être comprise entre 137 et 690 kPa (20 et 100 lb/po

pour que le système de distribution fonctionne correctement. La pression d’eau d’un puits doit être aussi dans cette gamme de pression.26 Avant d’appeler (suite)

Le distributeur ne fournit pas d’eau. • Le robinet d’admission d’eau de la maison n’est pas ouvert.

• La porte du congélateur n’est pas fermée. • La cartouche du filtre à eau est bouchée. • Le filtre avant n’est pas installé complètement, si l’appareil en est équipé.
• Ouvrir le robinet. Voir PROBLÈME dans la section LA MACHINE À GLAÇONS NE PRODUIT AUCUN GLAÇON. • S'assurer qu’elle est bien fermée.

• Remplacer la cartouche du filtre.

• Pousser le filtre jusqu’à ce que l'on entende un déclic. Le filtre doit être au même niveau que le coffret. L’eau a un goût et/ou une odeur désagréables. • L’eau est restée dans le réservoir pendant un certain temps. • L’appareil n’a pas été correctement branché à l’eau froide. • La conduite utilisée dans l’alimentation d’eau domestique et l’installation de l’appareil peuvent affecter l’odeur et la saveur de l’eau. • La teneur en minéraux de l’eau est élevée. • Soutirer et jeter 10 à 12 verres d’eau pour rafraîchir l’alimentation. Rincer complètement le réservoir. • Brancher l’appareil à la conduite d’eau froide qui amène l’eau au robinet de la cuisine. • Pour de meilleurs résultats, utiliser des conduites en cuivre pour le raccordement de l’eau.

• Prendre contact avec une usine de traitement des eaux. La pression de l’eau est trop basse. • Les pressions de mise en marche et d’arrêt de la pompe sont trop basses (puits seulement). • Le système d’osmose inverse est phase de régénération. • Demander à une personne de relever les pressions de mise en marche et d’arrêt de la pompe (puits seulement).

• Il est normal que la pression de l’eau d’un système d’osmose inverse soit inférieure à 137 kPa (20 lb/po

pendant la phase de régénération.

ODEURS DANS LE RÉFRIGÉRATEUR

L’intérieur est sale. • L’intérieur a besoin d’être nettoyé.

• Des aliments à odeur forte se trouvent dans le réfrigérateur. • Voir les Conseils d’entretien et de nettoyage dans la section Entretien et nettoyage

• Les couvrir hermétiquement.

OUVERTURE/FERMETURE DES PORTES/BACS

La (les) porte(s) ne se ferme(nt) pas. • L’une des portes a été fermée trop brusquement, ce qui fait légèrement ouvrir l’autre. • Le réfrigérateur n’est pas de niveau. Il oscille lorsqu’on le bouge légèrement. • Le réfrigérateur touche un mur ou une armoire. • Fermer doucement les deux portes.

• S'assurer que le plancher est de niveau et peut supporter le réfrigérateur. Faire corriger le niveau du plancher. • S'assurer que le plancher est de niveau et peut supporter le réfrigérateur. Faire corriger le niveau du plancher. Les bacs glissent difficilement. • La nourriture touche le haut du bac. • Les glissières sont sales. • Mettre moins d’aliments dans le bac. • Nettoyer les bacs, les glissières et les rails. Voir les Conseils d’entretien et de nettoyage dans la section Entretien et nettoyage.

L’AMPOULE NE S’ALLUME PAS

L’ampoule ne s’allume pas. • L’ampoule est grillée.

• L’interrupteur de l’éclairage est bloqué. • Le courant n’arrive pas au réfrigérateur.

• Des témoins du système de commande ne fonctionnent pas parce que l’aimant a été enlevé. • Des témoins du système de commande ne fonctionnent pas parce qu’une porte ou les deux sont restées ouvertes trop longtemps. • Voir Remplacement des ampoules dans la section Entretien et nettoyage. • Dégager l’interrupteur de l’éclairage situé à l’intérieur du congélateur.
• Voir PROBLÈME dans la section FONCTIONNEMENT DU RÉFRIGÉRATEUR.

• Réinstaller l’aimant derrière le casier laitier, dans la porte du réfrigérateur.
