Echo FR30706BLK - Lampe Fredrick Ramond - Notice d'utilisation et mode d'emploi gratuit

Marque	Fredrick Ramond
Modèle	Echo FR30706BLK
Type de produit	Lampe suspendue
Catégorie	Luminaire d'intérieur
Style	Moderne / Contemporain
Matériau principal	Métal et acrylique
Couleur	Noir (BLK)
Source lumineuse	LED intégrée
Alimentation	Driver LED (120V AC)
Réglage de hauteur	Oui, par câbles ajustables (marge minimale de 6 pouces)
Fixation	Plafond, nécessite boîte de jonction
Contenu de l'emballage	Tiges acryliques (3 tailles), anneaux supérieur et inférieur, câbles, quincaillerie de montage
Mécanisme de câbles	Verrouillage à ressort avec libération par tournevis
Installation	Instructions pas à pas incluses pour montage et câblage
Sécurité	Couper l'alimentation avant installation ; mise à la terre obligatoire
Entretien	Nettoyer avec un chiffon doux et sec
Remarque	Le câblage doit être effectué par un électricien qualifié

FOIRE AUX QUESTIONS - Echo FR30706BLK Fredrick Ramond

Comment régler la hauteur de la lampe ?

Pour régler la hauteur, mesurez d'abord la distance entre le plafond et le point souhaité. Ensuite, marquez la longueur de câble nécessaire avec du ruban adhésif. Tirez les câbles à travers le mécanisme de verrouillage jusqu'à la marque. Les réglages finaux s'effectuent après suspension. Laissez toujours un minimum de 6 pouces de câble supplémentaire dans la verrière pour les ajustements.

Comment installer les tiges acryliques ?

Les tiges acryliques s'installent une fois la lampe suspendue. Retirez d'abord la bague inférieure de l'ensemble en dévissant les 4 vis. Suspendez la bague inférieure avec les câbles crochet fournis. Ensuite, insérez les tiges dans les trous de la bague inférieure en respectant le motif : une tige courte sous un grand tube, une tige moyenne sous un tube moyen, une grande tige sous un tube court. Remontez ensuite la bague inférieure et revissez.

Que faire si trop de câble est tiré vers le haut ?

Si trop de câble est remonté, utilisez un tournevis pour pousser sur le cylindre central du mécanisme de verrouillage. Cela libérera la pression du ressort et permettra de retirer le câble. Veillez à ne pas endommager le câble lors de cette opération.

Comment raccorder le câblage électrique ?

Suivez les étapes de la notice : connectez le fil rouge de la tige au fil rouge du driver, puis le fil noir de la tige au fil noir du driver. Ensuite, reliez le fil blanc du driver au fil blanc de la boîte de jonction, et le fil noir de la boîte au fil noir du driver. Enfin, connectez le fil de terre à la plaque de montage. Assurez-vous de couper l'alimentation avant toute manipulation.

Puis-je installer la lampe moi-même ?

L'installation peut être réalisée par un bricoleur averti, mais si vous n'êtes pas familiarisé avec le câblage électrique, il est fortement recommandé de faire appel à un électricien qualifié. La notice insiste sur la nécessité de couper l'alimentation et de respecter les codes locaux.

Quel type d'ampoule utiliser ?

Cette lampe est équipée d'un driver LED intégré. Aucune ampoule amovible n'est prévue. La source lumineuse est intégrée et non remplaçable.

Comment nettoyer la lampe ?

Utilisez un chiffon doux et sec pour dépoussiérer les parties métalliques et acryliques. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition. Débranchez toujours la lampe avant le nettoyage.

Que faire si les LED ne s'allument pas ?

Vérifiez d'abord que l'alimentation est bien rétablie et que le câblage est correctement effectué. Si le problème persiste, inspectez les connexions du driver LED (fils rouge, noir, blanc). Un câblage incorrect peut endommager les LED. En cas de doute, consultez un électricien.

La lampe est-elle dimmable ?

La notice ne mentionne pas de fonction de variation d'intensité. Pour les lampes avec driver LED, la compatibilité avec un variateur dépend du driver. Il est conseillé de vérifier auprès du fabricant ou d'utiliser un variateur spécifique pour LED si nécessaire.

Où trouver le numéro de modèle ?

Le numéro de modèle est FR30706BLK (ou FR46406/46407 pour certaines versions). Il figure généralement sur l'étiquette du produit ou sur l'emballage. Conservez-le pour toute demande de pièces détachées ou de support.

MODE D'EMPLOI Echo FR30706BLK Fredrick Ramond

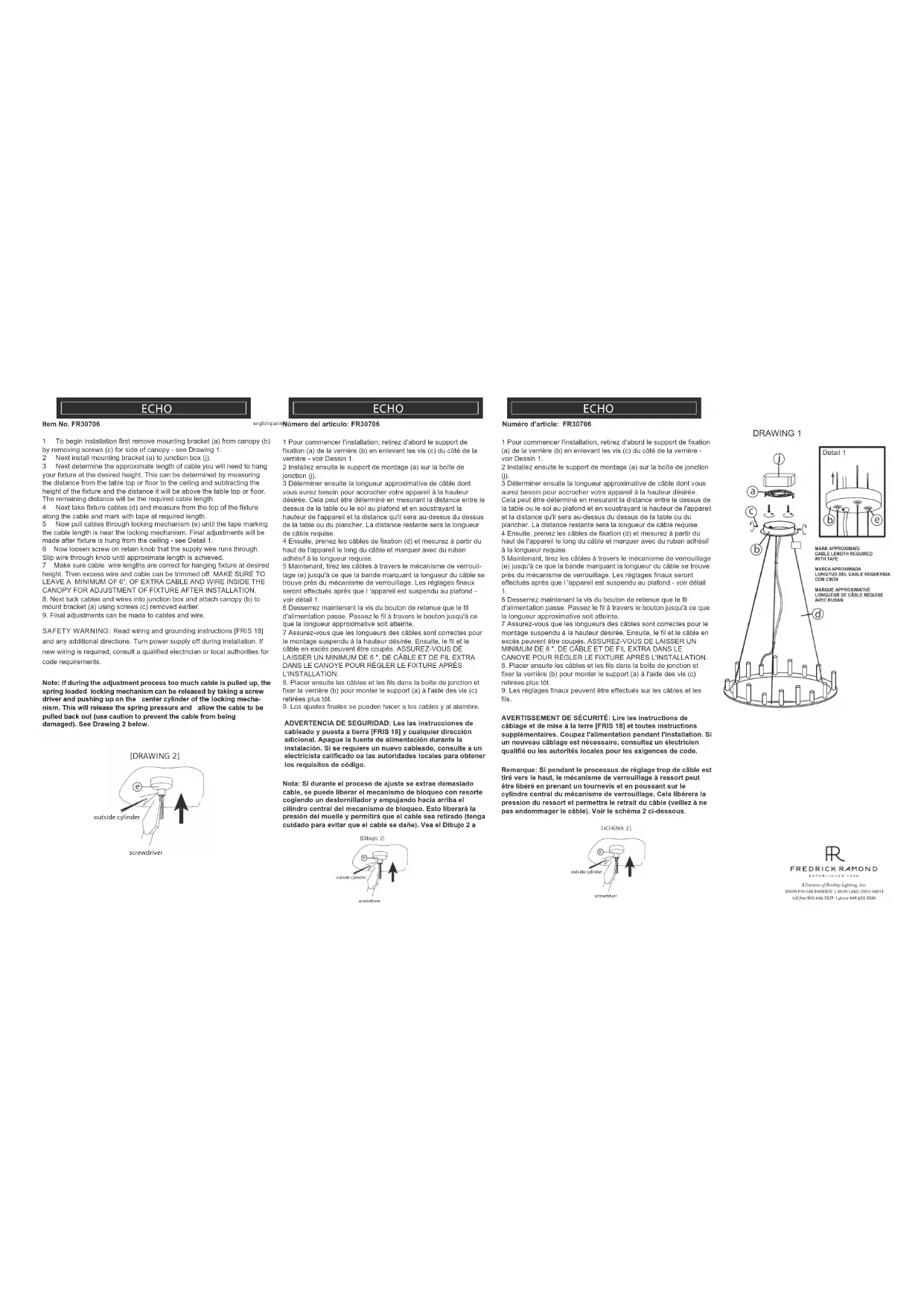

1 Pour commencer l'installation, retirez d'abord le support de fixation (a) de la verrière (b) en enlevant les vis (c) du côté de la verrière - voir Dessin 1.

2 Installez ensuite le support de montage (a) sur la boîte de jonction (j).

3 Déterminer ensuite la longueur approximative de câble dont vous aurez besoin pour accrocher votre appareil à la hauteur désirée. Cela peut être déterminé en mesurant la distance entre le dessus de la table ou le sol au plafond et en soustrayant la hauteur de l'appareil et la distance qu'il sera au-dessus du dessus de la table ou du plancher. La distance restante sera la longueur de câble requise.

4 Ensuite, prenez les câbles de fixation (d) et mesurez à partir du haut de l'appareil le long du câble et marquer avec du ruban adhésif à la longueur requise.

5 Maintenant, tirez les câbles à travers le mécanisme de verrouillage (e) jusqu'à ce que la bande marquant la longueur du câble se trouve près du mécanisme de verrouillage. Les réglages finaux seront effectués après que l'appareil est suspendu au plafond -voir détail 1.

6 Desserrez maintenant la vis du bouton de retenue que le fil d'alimentation passe. Passez le fil à travers le bouton jusqu'à ce que la longueur approximative soit atteinte.

7 Assurez-vous que les longueurs des câbles sont correctes pour le montage suspendu à la hauteur désirée. Ensuite, le fil et le câble en excès peuvent être coupés. ASSUREZ-VOUS DE LAISSER UN MINIMUM DE 6", DE CÂBLE ET DE FIL EXTRA DANS LE CANOYE POUR RÉGLER LE FIXTURE APRÈS L'INSTALLATION.

1. Placer ensuite les câbles et les fils dans la boîte de jonction et fixer la verrière (b) pour monter le support (a) à l'aide des vis (c) retirées plus tôt.

2. Los ajustes finales se pueden hacer a los cables y al alambre.

Numéro d'article: FR30706

1 Pour commencer l'installation, retirez d'abord le support de fixation (a) de la verrière (b) en enlevant les vis (c) du côté de la verrière - voir Dessin 1.

2 Installez ensuite le support de montage (a) sur la boîte de jonction (i).

3 Déterminer ensuite la longueur approximative de câble dont vous aurez besoin pour accrocher votre appareil à la hauteur désirée. Cela peut être déterminé en mesurant la distance entre le dessus de la table ou le sol au plafond et en soustrayant la hauteur de l'appareil et la distance qu'il sera au-dessus du dessus de la table ou du plancher. La distance restante sera la longueur de câble requise. 4 Ensuite, prenez les câbles de fixation (d) et mesurez à partir du haut de l'appareil le long du câble et marquer avec du ruban adhésif à la longueur requise.

5 Maintenant, tirez les câbles à travers le mécanisme de verrouillage (e) jusqu'à ce que la bande marquant la longueur du câble se trouve près du mécanisme de verrouillage. Les réglages finaux seront effectués après que l'appareil est suspendu au plafond - voir détail 1

6 Desserrez maintenant la vis du bouton de retenue que le fil d'alimentation passe. Passez le fil à travers le bouton jusqu'à ce que la longueur approximative soit atteinte.

7 Assurez-vous que les longueurs des câbles sont correctes pour le montage suspendu à la hauteur désirée. Ensuite, le fil et le câble en excès peuvent être coupés. ASSUREZ-VOUS DE LAISSER UN MINIMUM DE 6", DE CÂBLE ET DE FIL EXTRA DANS LE CANOYE POUR RÉGLER LE FIXTURE APRÈS L'INSTALLATION. 8. Placer ensuite les câbles et les fils dans la boîte de jonction et fixer la verrière (b) pour monter le support (a) à l'aide des vis (c) retirées plus tôt.

1. Les réglages finaux peuvent être effectués sur les câbles et les fils.

AVERTISSEMENT DE SÉCURITÉ: Lire les instructions de câblage et de mise à la terre [FRIS 18] et toutes instructions supplémentaires. Coupez l'alimentation pendant l'installation. Si un nouveau câblage est nécessaire, consultez un électricien qualifié ou les autorités locales pour les exigences de code.

Remarque: Si pendant le processus de réglage trop de câble est tiré vers le haut, le mécanisme de verrouillage à ressort peut être libéré en prenant un tournevis et en poussant sur le cylindre central du mécanisme de verrouillage. Cela libérera la pression du ressort et permettra le retrait du câble (veillez à ne pas endommager le câble). Voir le schéma 2 ci-dessous.

[sHEMA 2]

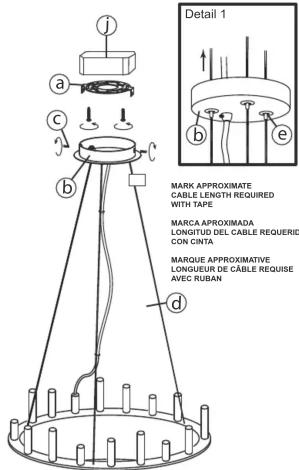

DRAWING 1

Detail 1 a b c d MARK APPROXIMATE CABLE LENGTH REQUIRED WITH TAPE MARCA APPROXIMADA LONGITUDE DEL CABLE REQUERID CON CINTA MARQUE APPROXIMATIVE LONGUEUR DE CÂBLE REQUISE AVEC RUBAN

1. Trouvez un espace clair dans lequel vous pouvez travailler.
2. Déballez le luminaire et le verre du carton.
3. Lisez attentivement les instructions avant l'assemblage.

Remarque: il est recommandé que les tiges acryliques soient installées une fois le luminaire suspendu au plafond. 1. Pour commencer l'installation des tiges de cristal. Il est nécessaire de retirer la bague inférieure de l'ensemble de bague (1). Pour ce faire, retirez les 4 vis (S) qui maintiennent les anneaux ensemble - voir dessin 1.
2. Soutenez la bague inférieure (3) pendant que vous retirez les vis (2). Au fur et à mesure que les vis sont retirées, la bague commence à tomber. Une fois toutes les vis retirées, vous pouvez accrocher l'anneau des câbles crochet fournis (C). Les câbles peuvent être accrochés aux 3 pattes annulaires supérieures et aux 3 pattes annulaires inférieures (T).
Remarque: lors de la suspension de l'anneau, assurez-vous que les trous de vis sont alignés.
3. Une fois l'anneau inférieur (3) suspendu à l'anneau supérieur, les tiges acryliques (R) peuvent être installées. Les tiges sont installées en les laissant tomber dans les trous de l'anneau inférieur - voir dessin 2.
4. Les tiges sont placées dans un motif en utilisant les tubes de l'anneau supérieur (G) comme guide.

Il y a 3 tailles de tiges fournies avec ce luminaire. PETIT, MOYEN et GRAND lorsque leurs longueurs sont comparées. Lors de l'installation des tiges, une tige courte irait dans le trou sous un grand tube sur l'anneau supérieur. Tige moyenne sous un tube moyen et grande tige sous un tube court. Continuez à installer les tiges jusqu'à ce que toutes les tiges soient installées.

1. Une fois que tous les cristaux sont installés, la bague inférieure (3) peut être soulevée jusqu'à la bague supérieure et les vis (2) revissées en place. L'assemblage de l'anneau est terminé.

Numéro d'article: FR46406 / 46407

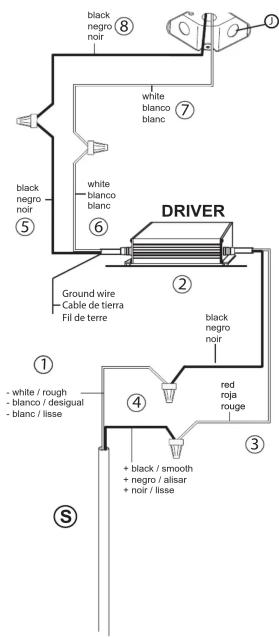

ÉTAPE 1: connectez le fil rouge (1) sortant de la tige de l'appareil (S) au fil rouge du pilote (2) situé dans l'auvent - voir SCHÉMA 1.

ÉTAPE 2 à côté du fil rouge sur le driver, il y a un fil noir (3). Connectez ce fil au fil noir (4) sortant de la tige du luminaire (S).

ÉTAPE 3 Sur le driver, les fils noir (5) et blanc (6) se côtoient. Reliez le fil blanc (6) du pilote au fil blanc (7) provenant de la boîte de jonction (J).

ÉTAPE 4 Pour terminer le câblage, connectez le fil noir (8) de la boîte de jonction (J) au fil noir (5) le driver.

ÉTAPE 5: connectez le fil de terre à la plaque de montage à l'aide de la vis de terre verte ou au fil de terre sortant du

Boîte de dérivation.
