Type de produit	Luminaire extérieur à LED
Marque	Westinghouse
Modèle	Makira 6133700
Utilisation	Extérieur
Source lumineuse	LED intégrée
Température de couleur	Réglable via interrupteur intégré
Alimentation	120 V AC
Gradation	Oui, compatible gradateurs Triac standard
Gradateurs compatibles	Lutron (TGCL-153P, DVCL-153P, etc.), Leviton (011-IPLO-10Z, etc.), Cooper (AAL06-C1-K-L, etc.), GE Lighting (ZW3005) – liste complète dans la notice
Non compatible avec	Détecteurs de mouvement, capteurs de lumière, minuteries, autres contrôleurs externes
Garantie	5 ans limitée (pièces et main-d'œuvre)
Installation	Montage au plafond sur boîte de sortie
Mise en garde	Couper le courant avant installation ; consulter un électricien qualifié en cas de doute
Nettoyage	Chiffon doux ; savon doux si nécessaire ; éviter produits abrasifs, laine d'acier, papier abrasif
Pièces détachées	Disponibles auprès du point de vente d'origine
Réparabilité	Garantie couvre les défauts ; contacter le service client via www.westinghouselighting.com/contact-us

FOIRE AUX QUESTIONS - Makira 6133700 WESTINGHOUSE

Comment installer le luminaire Makira 6133700 ?

Coupez d'abord le courant au disjoncteur. Fixez les vis de fixation dans la boîte de sortie, connectez les fils (noir sur noir, blanc sur blanc, terre sur terre) avec des capuchons de connexion, puis vissez le capuchon. Ensuite, faites glisser le chapeau sur les vis et verrouillez-le. Insérez l'interrupteur de température de couleur dans la fente, puis montez la nuance en la tournant. Enfin, remettez le courant.

Quels gradateurs sont compatibles avec ce luminaire ?

Ce luminaire est compatible avec les gradateurs Triac standard des marques Lutron, Leviton, Cooper et GE Lighting. Consultez la notice pour la liste complète des modèles. La plage de gradation est de 10 à 100 %.

Puis-je utiliser ce luminaire avec un détecteur de mouvement ?

Non, ce luminaire n'est pas recommandé pour une utilisation avec des détecteurs de mouvement, capteurs de lumière, minuteries ou autres contrôleurs externes. Utilisez uniquement un gradateur Triac standard.

Comment régler la température de couleur ?

Faites glisser l'interrupteur situé à l'intérieur de la verrière (chapeau) sur le réglage de température de couleur souhaité avant de fixer la nuance.

Le luminaire est-il adapté à une utilisation en extérieur ?

Oui, le Makira 6133700 est un appareil d'éclairage conçu pour une utilisation extérieure. Assurez-vous de suivre les instructions d'installation pour garantir une étanchéité et une sécurité optimales.

Comment nettoyer le luminaire ?

Nettoyez-le avec un chiffon doux. Utilisez un savon doux si nécessaire. N'utilisez jamais de produits abrasifs, de laine d'acier ou de papier abrasif, car ils pourraient endommager la finition.

Que faire si une pièce est manquante ou endommagée ?

Si une pièce est manquante ou endommagée, n'installez pas le luminaire. Retournez-le au point de vente où vous l'avez acheté. Les pièces de rechange sont disponibles auprès de ce même point de vente.

Quelle est la garantie de ce luminaire ?

La garantie est de 5 ans limitée, couvrant les pièces et la main-d'œuvre. Elle ne couvre pas les dommages naturels (foudre, corrosion), l'installation inappropriée ou les abus. Contactez le service client via www.westinghouselighting.com/contact-us en cas de défaillance.

Puis-je utiliser le luminaire avec une minuterie ?

Non, ce luminaire n'est pas conçu pour être utilisé avec des minuteries ou des contrôleurs externes. Seuls les gradateurs Triac standards sont compatibles.

Le luminaire est-il livré avec des instructions ?

Oui, une notice d'utilisation et d'installation est incluse dans l'emballage. Vous pouvez également la télécharger gratuitement au format PDF sur le site notice-facile.com.

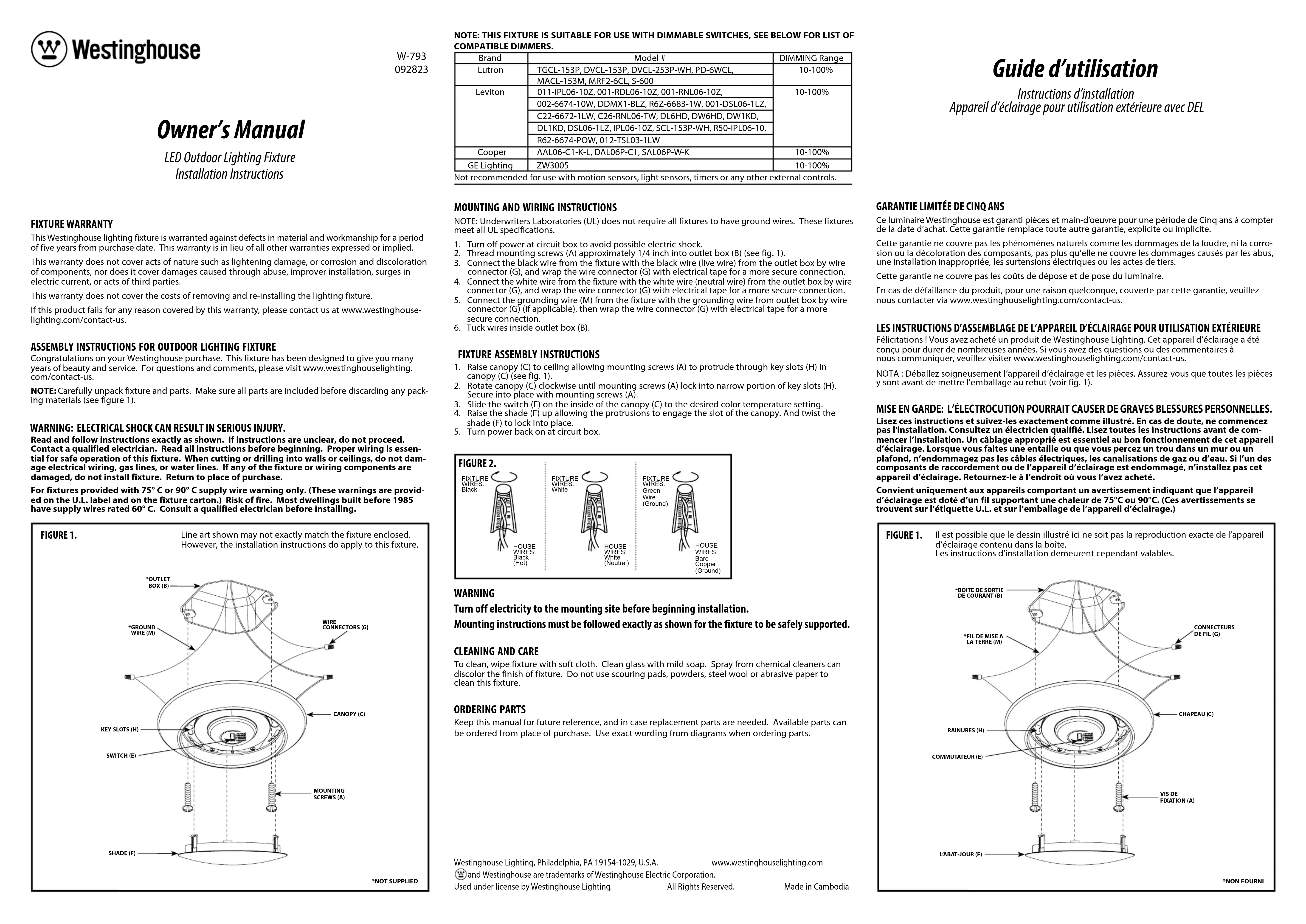

MODE D'EMPLOI Makira 6133700 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation extérieure avec DEL

GARANTIE LIMITEE DE CINQ ANS

Ce luminaire Westinghouse est garanti pieces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicée ou implicite.

Cette garantie ne coups pas les phénomènes naturels comme les dommages de la foude, ni la corralisation de l'air. Il ne s'est pas le casque d'une maladie et des maladies causeés par les abus. Une installation inappropriée, les sustensions électriques ou les actes de ténir.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nos contactser via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION EXTERIEURE

Félictions I've avoué achahut un produit de Westinghouse Lighting. Cet produit d'éclairage a été fabriqué par un établissement de la société de construction commerciales à une communiquier, veuillus visitor www.westinghouse Lighting/contact-us.

Note: Débalé que solgnement le rappère d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant demettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSEUR DE GRAVES BLESSURES PERSONNELLES. Lisez ces instructions et suivez les exactement comme illustré. En cas de doute, ne commence pas l'installation. Consultez unElectricien qualifié. Lisze toutes les instructions avant de commencer l'installation. Un câblage approprié est essential au bon fonctionnement de cet appellé d'éclairage.:Lorsque vous faites une entité ou que vous perzeu un trou dans un mur ou un plafond, n'emodonneç par les cables échêtres, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appellé d'éclairage est endommage, n'installée pas ce appellé d'éclairage. Retounez-le à l'endetroit ou vous l'avoyè acheté.

Convenient uniquely among appellants comprising an averdiment expositif que l'appellant est doublant et qu'en soins de la courteur, le casse d'admissibility des Co. (Nos.) Ces avretiments ne trouvent sur I'etiquette u.L. et sur I'embaissage de l'appellant d'éclairant.

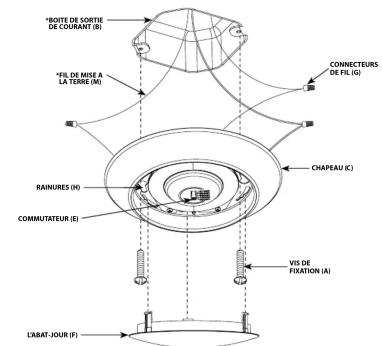

FIGURE 1. It is impossible que le dessin illustré ici ne soit pas la reproduction exacte de l'appellé de échéorage contenu dans la boite. L'information des installations de installation ne donnant un momentEEPendecayantvalles.
*NON FOURNI

REMARQUE: CE LUMINAIRE EST ADAPTE POUR GRADATEUR, CI-DESSOUS EST LES GRADATEURS DE TRIAC STANDARDS COMPATIBLES

Margue	Modèle #	Plage de gradation
Lutron	TGCL-153P, DVCL-153P, DVCL-253P-WH, PD-6WCL, MACL-153M, MRF2-6CL-S-600	10-100%
Leviton	011-IPLO-10Z, 001-RDL-06-10Z, 001-RNL-06-10Z, 002-6674-10W, DDMX1-8LZ, R62-6683-1W, 001-DSL0-1LZ, C22-6672-1LW, C26-RNL06-TW, DL6HD, DW6HD, DW1K0D, DL1KD, DSL06-1LZ, IPLO-10Z, SCL-153P-WH, R50-IPL06-10, R62-6674-POW, 012-TSL03-1LW	10-100%
Cooper	AAL06-C1-K-L, DAL06P-C1, SAL06P-W-K	10-100%
GE Lighting	ZW3005	10-100%

Non recommendé pour une utilisation avec des détecteurs de mouvement, capteurs de lumière, timmers ou tous autres contrôleurs externes.

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTE: Anderwerts Laboratories (UL) n'exige pas que tous les appareils d'éclairage comptident des fils de mise à la terre. Ces appearels satisfont cependant à toutes les sociétés UII.
1 . Metzet the interrupteur de la boite a fusibles a « Off » afin d'éviter le risque d'électro
2. Vissée les vis de fixation (VA) dans la boite de sortie de courant (B) d'environ 1/4 de po (voir fig. 1).
3. Connectez le fil noir de l'apparé de éclairage au fil noir (fils sous tension) de la boite de sortie prédé capuchon de connexion (G); puis, pour une connexion (G) plus sécurité, enroupezé le capuchon de connexion avec du ruban isolant.
4. Connectez le fil blanc de l'airpènement d'éclairage au fil blanc (fil compensateur) de la bolte de sortie en 1905, et mette un écart de l'airpètement à l'une connexion (GI) plus sécuriténel, enveloppez la capuchon de connexion avec du ruban isolant.
5. Connectez l'excess de fil de mise à la terre (M) de l'appelé de décalage avec le fi tée mise à la terre de la boite de sortie depuis le capuchon de connexion (G) (le cas échéant), puis, pour une connexion de 1000 m, est faissant un risque de l'oulement et d'une trésorerie.
6. Enfouisse les fils dans la boite de sortie de courant (B).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

1. Relevée le chapeau (C) jusqu'à plafond de façon à ce que les vis de fixation (A) s'ajustent dans les rainières (H) du chapeau (C) (voir fig. 1).
2. Faibles pivoter le chapeau (C) dans le sens horizonique jusqu'à ce que les vis de fixation (A) seront verrouillées dans la partie plus mince de la rinceur (H). Fixez bien en place à l'airde des vis de fixation (A).
3. Faibles glisser le interrupteur (E) à l'intérieur de la verrière (C) sur le réglage de température de couleur sousatlale.
4. Soulèvez la nuance (F) jusqu'à ce que les saillies s'échénant dans la fente de la verrière. Et tordre la nuance (F) pour verrrouilier en place.
5. Remettez l'interrupteur de la boite à fusibles à « ON »

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré ainsi que l'apparil d'éclairage soit installe de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyeter, essayez e l'apparéel avec un lingue doux. Nettoyzer va le rée à l'afide d'un savoitoux. Les personnes ne donnant pas l'air de la peperie et ne donnant pas l'air de la peperie, ne donnant pas d'air ou d'paupé à récurer, de laime d'acier ou de papier abrasif pour nettoyeter ceipurapère d'éclairage.

COMMANDE DE PIECES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auré扭曲 à commandeur des pieces de remplacement. Les pieces disponibles peuvent être commandées à l'endetto ou vous avons acheté voient le rapport de la commande, et les autres commandes ne seront affectées.
